Einhell TC-BG 175 operation manual

D Originalbetriebsanleitung

Doppelschleifer

PL Instrukcją oryginalną

Szlifi erka stołowa

RUS Оригинальное руководство по

эксплуатации
Точильный станок

RO Instrucţiuni de utilizare originale

Polizor dublu

BG Оригинално упътване за

употреба
Шмиргел

GR Πρωτότυπες Οδηγίες χρήσης

Δίδυμος τροχός

TR Orijinal Kullanma Talimatı

Ta ş Motoru

TC-BG 175

5

Art.-Nr.: 44.126.30 I.-Nr.: 11014

1

3 10

5

7

6

8189

3 102

6

2

4

5

7

2a

3 3

2 2

2b

- 2 -

2c 3

6

7

310

103

4 5

2

max. 2 mm

2

6 7

7

5

5

max. 2 mm

7

3

10

6

- 3 -

6

8 9

A

B

A

A

5

D

C

- 4 -

D

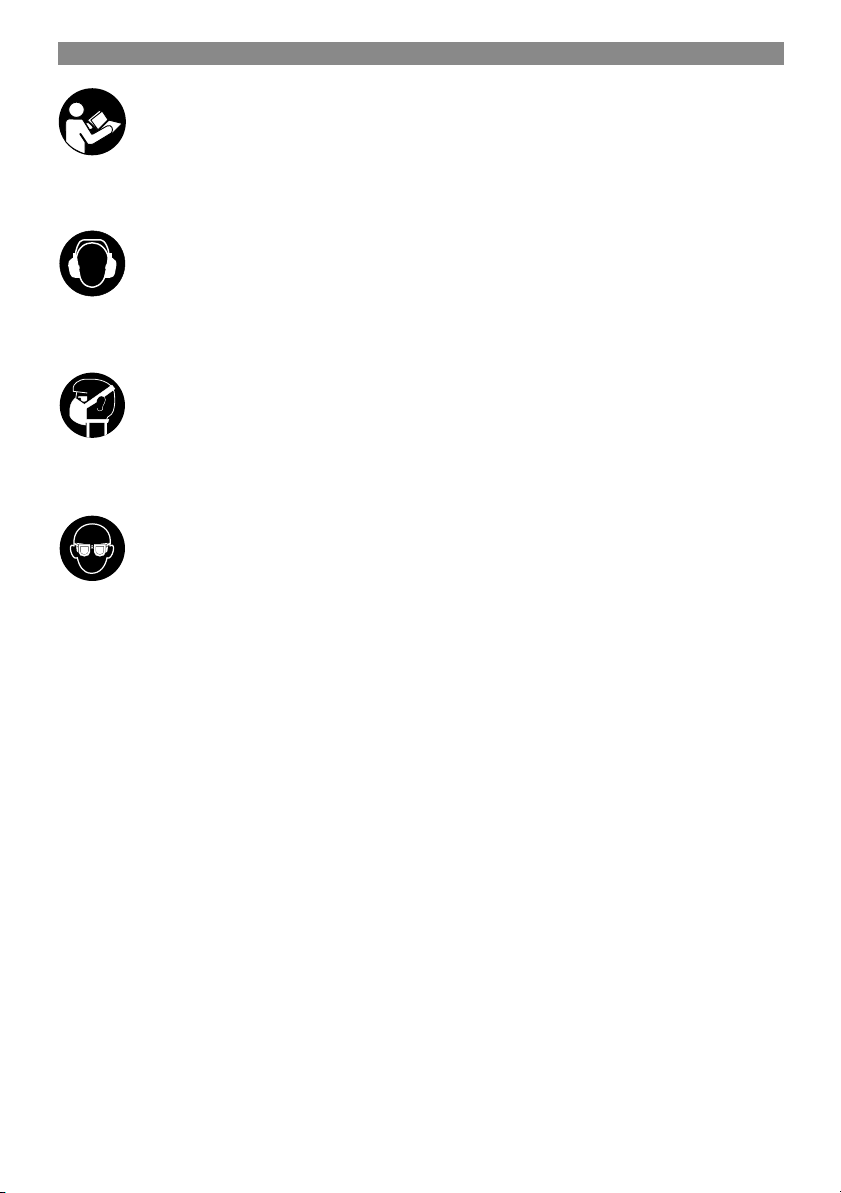

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

- 5 -

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Gefahr!
Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für
die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1/2)

1 Ein-/Aus-Schalter
2 Schutzglas
3 Funkenabweiser
4 Schutzhaube
5 Schleifscheibe
6 Sternschraube Werkstückaufl age
7 Werkstückaufl age
8 Befestigungslöcher
9 Standfuß
10 Justierschraube Funkenabweiser

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Doppelschleifer

•

Schutzglas mit Funkenabweiser

•

Werkstückauflage

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Der Doppelschleifer ist ein Kombigerät für Grob­und Feinschliff von Metallen, Kunstoff en und
anderen Materialien unter Verwendung der ent­sprechenden Schleifscheiben.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden! Trotz bestimmungsgemäßer
Verwendung können bestimmte Restrisikofakto­ren nicht vollständig ausgeräumt werden. Bedingt
durch die Konstruktion und den Aufbau der Ma­schine können folgende Punkte auftreten:

Berührung der Schleifscheibe im nicht abge-

•

deckten Bereich.
Herausschleudern von Teilen aus beschädig-

•

- 6 -

D

ten Schleifscheiben.
Herausschleudern von Werkstücken und

•

Werkstückteilen.
Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: .............................. 230 V ~ 50 Hz

Aufnahmeleistung: ................... 400 W S2 30 min

Leerlaufdrehzahl n

ø Schleifscheibe: .................................... 175 mm

Schleifscheibendicke: .............................. 25 mm

ø Bohrung Schleifscheibe: ....................... 32 mm

max. Umfanggeschwindigkeit:...............27,03 m/s

Gewicht: ....................................................10,4 kg

Einschaltdauer:

Die Einschaltdauer S2 30 min (Kurzzeitbetrieb)
sagt aus, dass der Motor mit der Nennleistung
(400 W) nur für die auf dem Datenschild angege­bene Zeit (30 min) dauernd belastet werden darf.
Andernfalls würde er sich unzulässig erwärmen.
Während der Pause kühlt sich der Motor wieder
auf seine Ausgangstemperatur ab.

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 61029 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

: ............................2950 min

0

.............................. 79 dB(A)

pA

............................................ 3 dB

pA

WA

........................ 92 dB(A)

WA

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 61029.

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

≤ 2,5 m/s

h

Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

-1

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.
Tragen Sie Handschuhe.

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

- 7 -

2

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

Ziehen Sie vor allen Wartungs- und Montage­arbeiten den Netzstecker.

Die Maschine muss standsicher aufgestellt

•

werden, d. h. auf einer Werkbank o. ä. fest­schrauben.
Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungs­gemäß montiert sein.
Die Schleifscheiben müssen frei laufen kön-

•

nen.
Überzeugen Sie sich vor dem Anschließen

•

der Maschine, dass die Daten auf dem
Typenschild mit den Netzdaten übereinstim­men.

5.1 Montage Funkenabweiser
(Bild 2-4 / Pos. 3)

Montieren Sie die Funkenabweiser (3) mit Hilfe
der Justierschraube (10) am Doppelschleifer.

D

Stellen Sie die Werkstückauflagen (7) peri-

•

odisch so ein, dass der Verschleiß der Tro­ckenschleifscheibe (5) ausgeglichen wird.

5.5 Wechsel der Schleifscheibe (Bild 8-9)

Entfernen Sie die 3 Schrauben (A) des Schutz­haubenseitenteils (B) und nehmen Sie dieses ab.
Lockern Sie die Mutter (D) (Vorsicht die linke

Schleifscheibe ist mit einem Linksgewinde
verschraubt, die rechte Schleifscheibe mit
einem Rechtsgewinde), indem Sie die Mutter

der gegenüberliegenden Schleifscheibenhalte­rung gegenhalten. Nehmen Sie anschließend den
Flansch (C) ab. Nun können Sie die Schleifschei­be (5) austauschen. Die Montage erfolgt mit Hilfe
eines Lappens. Setzen Sie den Flansch (C) auf
die Welle und schrauben Sie die Mutter (D) hand­fest an. Zum Festziehen der Mutter (D), halten Sie
die Schleifscheibe (5) mit einem Lappen fest und
ziehen Sie die Mutter (D) an.

6. Bedienung

6.1 Ein-/Ausschalter (1)

Stellen Sie den Ein-/Ausschalter (1) zum Ein­schalten auf die Position I.
Zum Ausschalten Ein-/Ausschalter (1) in Position
0 bringen.

5.2 Einstellung Funkenabweiser
(Bild 5 / Pos. 3)

Stellen Sie den Funkenabweiser (3) mittels

•

der Justierschraube (10) so ein, dass der
Abstand zwischen Trockenschleifscheibe (5)
und Funkenabweiser (3) so gering wie mög­lich und in keinem Fall größer als 2 mm ist.
Stellen Sie den Funkenabweiser (3) peri-

•

odisch so ein, so dass der Verschleiß der
Scheibe ausgeglichen wird.

5.3 Montage Werkstückaufl agen
(Bild 6 / Pos. 7)

Lösen Sie die Sternschraube (6). Verschrauben
Sie die Werkstückaufl agen (7) mit der Stern-
schraube (6) am Doppelschleifer.

5.4 Einstellung Werkstückaufl agen
(Bild 7 / Pos. 7)

Stellen Sie die Werkstückauflagen (7) mit

•

Hilfe der Sternschrauben (6) so ein, dass der
Abstand zwischen Trockenschleifscheibe (5)
und Werkstückauflage (7) so gering wie mög­lich und in keinem Fall größer als 2 mm ist.

Warten Sie nach dem Einschalten ab, bis das
Gerät seine maximale Drehzahl erreicht hat. Be­ginnen Sie erst dann mit dem Schleifen.

6.2 Schleifen

Für feine Schleifarbeiten empfiehlt es sich

•

die feinkörnige Schleifscheibe zu benutzen,
für grobe Schleifarbeiten die grobkörnige
Schleifscheibe.
Legen Sie das Werkstück auf die Werkstück-

•

auflage (7) auf und führen Sie es langsam im
gewünschten Winkel an die Schleifscheibe
(5) heran, bis es diese berührt.
Bewegen Sie das Werkstück leicht hin und

•

her um ein optimales Schleifergebnis zu er­halten. Die Schleifscheibe (5) wird so außer­dem gleichmäßig abgenutzt. Lassen Sie das
Werkstück zwischendurch abkühlen.

Vorsicht!

Sollte beim Arbeiten die Scheibe blockieren, neh­men Sie bitte ihr Werkstück weg und warten, bis
das Gerät seine Höchstdrehzahl erneut erreicht
hat.

- 8 -

D

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

9. Entsorgung und
Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

8.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

- 9 -

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 10 -

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile*
Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 11 -

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos-

tenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem

Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher

Mängel am Gerät oder den Austausch des Gerätes beschränkt.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk-

lichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-

de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben

verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie

umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 12 -

D

09951 / 95 920 + Durchwahl:

Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30
Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35
Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40
Gartentechnik - Elektro -15 Fragen zur Rechnung -50
Gartentechnik - Akku -20 Reparaturanfragen -60
Gewächshaus / Metallgerätehaus -25

Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

PL

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić

do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.

- 14 -

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska­zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!

Niebezpieczeństwo!
Przeczytać wszystkie wskazówki
bezpieczeństwa i instrukcję. Nieprzestrzeganie

instrukcji i wskazówek bezpieczeństwa może
wywołać porażenia prądem, niebezpieczeństwo
pożaru lub ciężkie zranienia. Proszę zachować

na przyszłość wskazówki bezpieczeństwa i
instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1/2)

1 Włącznik / Wyłącznik
2 Szkło ochronne
3 Osłona przeciwiskrowa
4 Osłona tarczy
5 Tarcza szlifi erska
6 Śruba mocująca podpórkę obrabianego prze-

dmiotu
7 Podpórka obrabianego przedmiotu
8 Otwory do mocowań

9. Stopki
10 Śruba regulująca osłonę przeciwiskrową

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku­pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji

tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć

•

urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do

•

transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.

•

Sprawdzić, czy urządzenie i wyposażenie

•

dodatkowe nie zostały uszkodzone w trans­porcie.
W razie możliwości zachować opakowanie,

•

aż do upływu czasu gwarancji.

Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor­zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!

Szlifierka podwójna

•

Szyba ochronna z ochronną przeciwiskrową

•

Podkładka na materiał obrabiany

•

Instrukcją oryginalną

•

Wskazówki bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Szlifi erka stołowa jest urządzeniem wielofunkcyj-
nym przeznaczonym do szlifowania zgrubnego
i dokładnego metalu, sztucznego tworzywa i
innych materiałów pod warunkiem użycia odpo­wiedniej tarczy szlifi erskiej.

Urządzenie użytkować tylko zgodnie z jego przez­naczeniem. Pomimo użytkowania zgodnego z
przeznaczeniem istnieją pewne czynniki ryzyka.
Mogą one występować w następujących punk­tach, a wynikają z konstrukcji urządzenia:

Dotykanie nieosłoniętych miejsc tarczy szli-

•

fierskiej.
Wyrzucanie części z uszkodzonych tarcz szli-

•

fierskich.
Wyrzucanie materiału obrabianego i jego

•

części.
Uszkodzenia słuchu w przypadku nie stoso-

•

wania się do zalecenia noszenia nauszników
ochronnych.

Urządzenie używać tylko zgodnie z jego przezna­czeniem. Każde użycie, odbiegające od opisan­ego w niniejszej instrukcji jest niezgodne z przez­naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia

- 15 -

PL

odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe­go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.

4. Dane techniczne

Napięcie znamionowe .................... 230 V ~ 50 Hz

Moc ........................................... 400 W S2 30 min

Liczba obrotów biegu jałowego n

Ø tarczy szlifi erskiej ................................ 175 mm

Grubość tarczy.......................................... 25 mm

Ø wiercenia tarczy szlifi erskiej .................. 32 mm

max. prędkość obwodowa ....................27,03 m/s

Waga .......................................................10,4 kg

Czas pracy:

Czas pracy S2 30 min (krótkookresowy tryb
pracy) oznacza, że silnik z mocą nominalną (400
W) może być obciążony trwale tylko przez czas
podany na tabliczce znamionowej (30 min.) W in­nym wypadku rozgrzeje się on w niedozwolonym
stopniu. Podczas przerwy w pracy silnik ponownie
stygnie do temperatury wyjściowej.

Niebezpieczeństwo!
Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z
normą EN 61029.

Poziom ciśnienia akustycznego L
Odchylenie K

............................................. 3 dB

pA

Poziom mocy akustycznej L
Odchylenie K

............................................3 dB

WA

.......2950 min

0

........ 79 dB(A)

pA

................ 92 dB(A)

WA

Podana wartość emisji drgań została zmierzona
według znormalizowanych procedur i może się
zmieniać w zależności od sposobu używania
elektronarzędzia, w wyjątkowych przypadkach
może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zasto­sowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań być może używana
do wstępnego oszacowania negatywnego
oddziaływania.

Ograniczać powstawanie hałasu i wibracji do
minimum!

-1

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

U żywać wyłącznie urządzeń bez uszkodzeń.

•

urządzenia.
Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane.
Nosić rękawice ochronne.

•

Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo­sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa­nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso­wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku
drgań ramion i dłoni, w przypadku, gdy
urządzenie jest używane przez dłuższy czas
lub w niewłaściwy sposób i bez przeglądów.

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę
słuchu.

War tości całkowite drgań (suma wektorowa 3 kie-
runków) mierzone są zgodnie z normą 61029.

War tość emisji drgań a
Odchylenie K = 1,5 m/s

≤ 2,5 m/s2

h

2

- 16 -

PL

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się
upewnić, że dane na tabliczce znamionowej
urządzenia są zgodne z danymi zasilania.

Ostrzeżenie!
Przed rozpoczęciem ustawień na urządzeniu
zawsze wyciągać wtyczkę z gniazdka.

Urządzenie należy ustawić w stabilnej pozy-

•

cji, tzn. należy je mocno przykręcić do stołu
roboczego lub do podstawy.
Przed uruchomieniem należy odpowied-

•

nio zamontować wszystkie pokrywy oraz
urządzenia zabezpieczające.
Należy zwrócić uwagę na to, aby tarcze szli-

•

fierskie swobodnie się obracały.
Przed podłączeniem urządzenia należy się

•

upewnić, że dane na tabliczce znamionowej
urządzenia są zgodne z danymi zasilania.

5.1 Montaż osłony przeciwiskrowej
(rys. 2-4/ poz. 3)

Za pomocą śrub ustawiających (10) zamontować
osłonę przeciwiskrową (3) na szlifi erce stołowej.

5.2 Regulacja osłony przeciwiskrowej
(rys. 5/ poz. 3)

Ustawić osłonę przeciwiskrową (3) w środku

•

śruby regulacyjnej (10) tak, aby odstęp
pomiędzy tarczą do szlifowania na sucho
(5) i osłoną przeciwiskrową (3) był tak mały,
jak to tylko możliwe i w żadnym wypadku nie
większy niż 2 mm.
Co pewien czas ustawiać osłonę

•

przeciwiskrową (3) tak, aby zużycie tarczy
zostało wyrównane.

5.3 Montaż podpórki obrabianego przedmio­tu (rys. 6/ poz. 7)

Poluzować śruby mocujące (rys. 6) Za pomocą
śrub mocujących (6) przymocować podpórkę ob­rabianego materiału (7) do szlifi erki stołowej.

5.4 Regulacja podpórki obrabianego przed­miotu (rys. 7/ poz. 7)

Za pomocą śrub regulacyjnych(6) ustawić

•

podpórkę obrabianego przedmiotu (7) tak,
aby odstęp pomiędzy tarczą do szlifowania
na sucho (5) i podpórką obrabianego przed­miotu (7) był tak mały, jak to tylko możliwe i w
żadnym wypadku nie większy niż 2mm.
Co pewien czas ustawiać podpórkę obrabian-

•

ego przedmiotu (7) tak, aby zużycie tarczy do

szlifowania na sucho (5) zostało wyrównane.

5.5 Wymiana tarczy szlifi erskiej (rys. 8-9)

Odkręcić 3 śruby (A) z jednej strony osłony tarczy
B) i zdjąć. Poluzować nakrętkę (D)(Ostrożnie!

– lewa tarcza szlifi erska przymocowana jest
za pomocą gwintu lewoskrętnego, prawa
tarcza tnąca za pomocą prawoskrętnego)

podtrzymując z przeciwnej strony nakrętkę
uchwytu tarczy szlifi erskiej. Następnie zdjąć
kołnierz (C). Teraz można wymienić tarczę
szlifi erską (5). Do montażu należy użyć szmatki.
Nasadzić kołnierz (C) na wał i przykręcić ręcznie
nakr

ętkę (D). Dokręcić mocno nakrętkę (D)
przytrzymując jednocześnie tarczę szlifi erską (5)
szmatką.

6. Obsługa

6.1 Włącznik/ Wyłącznik (1)

W celu włączenia ustawić włącznik/ wyłącznik (1)
w pozycji 1.
W celu wyłączenia ustawić włącznik/ wyłącznik
(1) w pozycji 0.

Po włączeniu urządzenia poczekać, aż osiągnie
maxymalną liczbę obrotów. Dopiero teraz można
rozpocząć szlifowanie.

6.2 Szlifowanie

Do dokładnego szlifowania zaleca się

•

drobnoziarnistą tarczę szlifierską, do szlifo­wania zgrubnego zaleca się gruboziarnista
tarcze szlifierską.
Położyć przedmiot obrabiany na podpórce (7)

•

i prowadzić go powoli w żądanym kierunku do
tarczy szlifierskiej (5), aż ją dotknie.
Aby osiągnąć optymalny wynik szlifowa-

•

nia należy poruszyć delikatnie obrabiany
przedmiot do przodu i do tyłu. Tarcza szli­fierska (5) zostanie poza tym równomiernie
zużyta. Pozostawić obrabiany przedmiot do
ochłodzenia.

Ostrożnie!

Jeżeli podczas pracy tarcza szlifi erska będzie
się blokowała, należy odsunąć od niej obrabiany
przedmiot i odczekać aż narzędzie osiągnie po­nownie maksymalną liczbę obrotów.

7. Wymiana przewodu zasilającego

- 17 -

PL

Niebezpieczeństwo!

W razie uszkodzenia przewodu zasilającego,
przewód musi być wymieniony przez autoryzowa­ny serwis lub osobę posiadającą podobne kwalifi -
kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i
zamawianie części zamiennych

Niebezpieczeństwo!

Przed rozpoczęciem jakichkolwiek prac
związanych z czyszczeniem wyciągnąć wtyczkę
z gniazdka.

8.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym po­wietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną

•

ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić
części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans­portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.

10. Przechowywanie

Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal­nym opakowaniu.

8.2 Konserwacja

We wnętrzu urządzenia nie ma części
wymagających konserwacji.

8.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy
podać następujące dane:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer części zamiennej

•

Aktualne ceny artykułów i informacje znajdują się
na stronie: www.isc-gmbh.info

- 18 -

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa­dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na­wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH.

Zmiany techniczne zastrzeżone

- 19 -

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.

Kategoria Przykład

Części zużywające się*
Materiał eksploatacyjny/części eksploatacyjne* Tarcze szlifi erskie
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

•

usterką)?
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

•

Prosimy o podanie opisu.

- 20 -

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk­cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji. Poprzez udzie-

lenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie.
Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady urządzenia wynikające w udowodniony sposób

z błędów w jego produkcji lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymi­any urządzenia, według decyzji producenta.
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zosta
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal­nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe­go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze­gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym,
otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

ły skonstruowane

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zw­rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk­cji obsługi.

- 21 -

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте респиратор. При обработке древесины и других материалов может
образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие
асбест!

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

- 22 -

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования, то приложите к нему
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

1. Указания по технике
безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Опасность!
Прочитайте все указания по технике
безопасности и технические требования.

При невыполнении указаний по технике
безопасности и технических требований
возможно получение удара током,
возникновение пожара и/или получение
серьезных травм. Храните все указания

по технике безопасности и технические
требования для того, чтобы было
возможно воспользоваться ими в
будущем.

2. Состав устройства и состав
упаковки

9 опорная ножка
10 юстировочный винта приспособление

защиты от искр

2.2 Состав комплекта устройства

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из

•

упаковки устройство.
Удалите упаковочный материал, а также

•

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.

•

Проверьте устройство и принадлежности

•

на наличие возникших при
транспортировке повреждений.

Сохраняйте упаковку по возможности

•

до истечения срока гарантийных
обязательств.

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

Двухдисковый шлифовальный станок

•

Защитное стекло с отражателем искр

•

Опора обрабатываемой детали

•

Оригинальное руководство по

•

эксплуатации
Указания по технике безопасности

•

2.1 Состав устройства (рисунки 1/2)

1 переключатель включено-выключено
2 защитное стекло
3 приспособление защиты от искр
4 защитная крышка
5 шлифовальный круг
6 крепежный винт подставки для

обрабатываемого предмета
7 подставка для обрабатываемого предмета
8 крепежные отверстия

- 23 -

RUS

3. Использование в соответствии

с предназначением

Двухдисковый шлифовальный станок
является комбинированным устройством
для грубой и окончательной шлифовки
металлических, пластмассовых и
прочих предметов с использованием
соответствующих шлифовальных дисков.

Устройство можно использовать только
в соответствии с его предназначением!
Несмотря на соответствующее предписанию
использование невозможно полностью
исключить определенную опасность. В связи
с конструкцией и структурой устройства могут
возникнуть следующие опасности:

Прикосновение к шлифовальному кругу в

•

незакрытой области.

Выброс частиц поврежденного

•

шлифовального круга.

Выброс обрабатываемой детали и ее

•

частей.

Повреждение органов слуха если

•

не используются необходимые

приспособления для их защиты.

Разрешается использовать устройство только
в соответствии с его предназначением. Любое
другое, отличающееся от этого использование
считается не соответствующим
предназначению. За все возникшие в
результате такого использования ущерб или
травмы любого вида несет ответственность
пользователь и работающий с устройством, а
не его изготовитель.

Учтите, что конструкция наших устройств
не предназначена для использования
их в промышленной, ремесленной или
индустриальной области. Мы не несем
никакой ответственности по гарантийным
обязательствам при использовании
устройства в промышленной, ремесленной
или индустриальной области, а также в
подобной деятельности.

4. Технические данные

Номинальное напряжение: .........230 в ~ 50 Гц

Потребляемая мощность: ..... 400 вт S2 30 мин

Скорость вращения
холостого хода n

ø шлифовального круга: .........................175 мм

Толщина шлифовального круга: ..............25 мм

ø отверстия шлифовального круга: .........32 мм

максим. окружная скорость: ......... 27,03 м/сек

Вес .......................................................... 10,4 кг

Продолжительность включения:

Продолжительность включения S2 30 мин
(кратковременный режим работы) означает,

что двигатель может работать с номинальной
мощностью 400 Вт только в течении
указанной на типовой табличке длительности
(30 мин). В противном случае он нагреется
до недопустимой
время паузы двигатель вновь охлаждается до
исходной температуры.

Опасность!
Шумы и вибрация

Параметры шумов и вибрации были измерены
в соответствии с нормами EN 61029.

Уровень давления шума L
Неопределенность K
Уровень мощности шума L
Неопределенность K

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю
слуха.

Суммарное значение величины вибрации
(сумма векторов трех направлений)
определено в соответствии с EN 61029.

Эмиссионный показатель вибрации

a

≤ 2,5 м/сек

h

Неопределенность K = 1,5 м/сек

Приведенное значение эмиссии вибрации
измерено стандартным методом проведения
испытаний, оно может изменяться
в зависимости от вида и способа
использования электрического инструмента
и в исключительных случаях превышать
указанную величину.

: ............................. 2950 мин

0

величины температуры. Во

................ 79 дБ(A)

pA

............................... 3 дБ

pA

............. 92 дБ(A)

WA

..............................3 дБ

WA

2

2

-1

- 24 -

RUS

Приведенное значение эмиссии вибрации
может быть использовано для сравнения
одного электрического инструмента с другим.

Приведенное значение эмиссии
вибрации может быть использовано для
предварительной оценки негативного
влияния.

Сведите образование шумов и вибрации к
минимуму!

Используйте только безукоризненно

•

работающие устройства.

Регулярно проводите техническое

•

обслуживание и очистку устройства.

При работе учитывайте особенности

•

Вашего устройства.

Не подвергайте устройство перегрузке.

•

При необходимости дайте проверить

•

устройство специалистам.

Отключайте устройство, если вы его не

•

используете.

Используйте перчатки.

•

Осторожно!
Остаточные опасности
Даже в том случае, если Вы используете
описываемый электрический инструмент
в соответствии с предписанием, то и тогда
всегда остается место для риска. Ниже
приведен список остаточных опасностей,
связанных с конструкцией настоящего
электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий

респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство

защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при

длительном использовании устройства

или при неправильном пользовании и

ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что
данные на типовой табличке соответствуют
параметрам сети.

Предупреждение!
Всегда вынимайте штекер из розетки
прежде, чем осуществлять настройки
устройства.

Перед всеми работами по монтажу и
техническому обслуживанию вытащите
штекер.

Необходимо устойчиво установить станок,

•

это значит прочно привинтить к верстаку
или подобному.

Перед вводом в эксплуатацию необходимо

•

установить надлежащим образом все
крышки и защитные приспособления.

Шлифовальный круг должен иметь

•

возможность свободно вращаться.
Убедитесь перед подключением к

•

сети лобзикового станка, что данные
на типовой табличке соответствуют
параметрам электросети.

5.1 Монтаж приспособления защиты от
искр (рисунки 2-4 / поз. 3)

Закрепите приспособление защиты от искр
(3) при помощи юстировочного винта (10) на
двухдисковом шлифовальном станке.

5.2 Регулировка приспособления защиты
от искр (рисунки 5 / поз. 3)

Отрегулируйте приспособление защиты от

•

искр (3) при помощи юстировочного винта
(10) таким образом, чтобы расстояние

между кругом для сухой шлифовки (5) и
приспособление защиты от искр (3) было
как можно меньше и ни в коем случае не
больше 2 мм.

Устанавливайте приспособление защиты

•

от искр (3) периодически таким образом,
чтобы компенсировать износ круга.

5.3 Монтаж подкладки для
обрабатываемой детали
(рисунки 6 / поз. 7)

Отвинтите соединительные винты (6).
Привинтите подкладки для обрабатываемой
детали (7) при помощи соединительных
винтов (6) к двухдисковому шлифовальному
станку.

- 25 -

RUS

5.4 Регулировка подкладок для
обрабатываемой детали
(рисунки 7 / поз. 7)

Установите подкладки для

•

обрабатываемой детали (7) при
помощи соединительных винтов (6)
таким образом, чтобы расстояние
между дисками шлифования всухую
(5) и прокладкой для обрабатываемого
предмета (7) было настолько малым,
насколько это возможно, но не в коем
случае ни больше 2 мм.

Перестанавливайте подкладки для

•

обрабатываемой детали (7) регулярно
таким образом, чтобы компенсировался
износ диска шлифования всухую (5).

5.5 Замена шлифовального круга
(рисунок 8-9)

Удалите 3 винта (A) боковой части защитной
крышки (B) и удалите ее. Ослабьте гайку

(D) (Осторожно! левый шлифовальный
круг привинчен с левой резьбой,
правый шлифовальный круг с правой
резьбой), при этом удерживайте от

проворачивания гайку противоположенного
крепления шлифовального круга. Затем
удалите фланец (C). Теперь Вы можете
заменить шлифовальный круг (5). Монтаж
осуществляется при помощи тряпки.
Установите фланец (C) на вал и вручную
затяните гайку (D). Для затягивания гайки
(D) удерживайте шлифовальный круг (5) при
помощи тряпки и затягивайте гайку (D).

6. Обращение с устройством

6.2 Шлифование

Для окончательного шлифования

•

рекомендуется использовать
мелкозернистый шлифовальный круг, для
грубого шлифования крупнозернистый
шлифовальный круг.

Положите обрабатываемый предмет на

•

подставку для обрабатываемой детали (7)
и подведите его медленно под желаемым
углом к шлифовальному кругу (5), пока
они не соприкоснутся.

Перемещайте обрабатываемый предмет

•

слегка туда и сюда для того, чтобы
достичь оптимального результата
шлифования. Кроме того шлифовальный
круг (5) будет таким образом равномерней
изнашиваться. Время от времени дайте
остыть обрабатываемой детали.

Осторожно!

Если круг блокируется во время работы,
удалите обрабатываемую деталь и
подождите, пока устройство снова не
достигнет максимального числа оборотов.

7. Замена кабеля питания

электросети

Опасность!

Если будет поврежден кабель питания от
электросети этого устройства, то его должен
заменить изготовитель устройства, его
служба сервиса или другое лицо с подобной
квалификацией для того, чтобы избежать
опасностей.

6.1 Переключатель включено-выключено
(1)

Для включения установите переключатель
включено-выключено (1) в позицию 1.
Для выключения переведите переключатель
включено-выключено (1) в позицию 0.

Ждите после включения, пока устройство
достигнет максимальной скорости вращения.
Только после этого нужно начинать
шлифование.

- 26 -

RUS

8. Очистка, техобслуживание и

заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо
вынуть штекер из розетки электросети.

8.1 Очистка

Содержите защитные приспособления,

•

вентиляционные щели и корпус двигателя
свободными насколько это возможно от
пыли и грязи. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.

Мы рекомендуем очищать устройство

•

сразу после каждого использования.
Регулярно очищайте устройство влажной

•

ветошью с небольшим количеством
жидкого мыла. Не используйте средства
для очистки или растворы; они могут
повредить пластмассовые части
устройства. Следите за тем, чтобы вода не
попала вовнутрь устройства. Попадание
воды в электрическое устройство
повышает опасность получения удара
током.

8.2 Техобслуживание

Внутри устройства нет никаких деталей,
нуждающихся в техническом уходе.

9. Утилизация и вторичное

использование

Устройство поставляется в упаковке
для предотвращения повреждений при
транспортировке. Эта упаковка является
сырьем и поэтому может быть использована
вновь или направлена на повторную
переработку сырья. Устройство и его
принадлежности изготовлены из различных
материалов, например, металла и пластмасс.
Не выбрасывайте дефектные устройства
вместе с бытовыми отходами. Для правильной
утилизации устройство необходимо сдать в
подходящий пункт приема. Если Вы не знаете,
где находится пункт приема, уточните это в
органах коммунального управления.

10. Хранение

Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.

8.3 Заказ запасных деталей:

При заказе запасных деталей необходимо
указать следующие данные;

Тип устройства

•

Номер артикула устройства

•

Идентификационный номер устройства

•

Номер необходимой запасной детали

•

Актуальные цены и информация находятся на
странице www.isc-gmbh.info

- 27 -

RUS

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.

Сохpaняeтcя прaво на тeхничeскиe изменения

- 28 -

RUS

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.

Следует обратить внимание на то
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.

Категория Пример

Быстроизнашивающиеся детали*
Расходный материал/расходные части* Шлифовальные круги
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в
любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

•

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед

•

неисправностью)?
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?

•

Опишите эту неисправность.

, что в этом изделии следующие детали подвержены

- 29 -

RUS

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,
наши продукты проходят тщательнейший контроль качества. Если это устройство все же не
будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по
адресу, указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы
по телефону, номер которого приведен ниже. При предъявлении гарантийных требований
действуют следующие условия.

1. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных
услуг. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные
требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты устройства, которые объективно
связаны с недостатком материала или производственным браком, и ограничиваются по
нашему выбору устранением таких дефектов устройства или заменой устройства.
Учтите, что наши устройства не предназначены для использования в промышленных целях,
в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор
считается недействительным, если устройство использовалось в течение гарантийного
срока на кустарных, промышленных предприятиях или в ремесленном производстве, а
также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу

или неправильного монтажа, несоблюдения руководства по эксплуатации (например,
при подключении к сети с неправильным напряжением или родом тока), несоблюдения
требований касательно технического обслуживания и требований техники безопасности,
воздействия на устройство аномальных условий окружающей среды или недостаточного
ухода и технического обслуживания;

- повреждения устройства, возникшие в результате неправильного или ненадлежащего
использования (например, перегрузка устройства или применение не допущенных к
использованию насадок или принадлежностей), попадания в устройство посторонних
предметов (например, песка, камней или пыли, повреждения при транспортировке),
применения силы или внешних воздействий (например, повреждения при падении);

- повреждения устройства или частей устройства, связанные с износом в связи с
эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.
Гарантийные права необходимо предъявлять до истечения срока гарантии в течении
двух недель после того как будет обнаружена неисправность. Заявления на гарантийное
обслуживание после истечения срока гарантии не принимаются. Ремонт или замена
устройства не ведет к продлению гарантийного срока, также при оказании такой услуги
отсчет нового гарантийного срока на устройство или возможно установленные детали не
начинается заново. Это условие действует также при обращении в местный сервисный
отдел.

5. Для предъявления гарантийного требования зарегистрируйте дефектное устройство на
сайте: www.isc-gmbh.info. Если наша гарантия распространяется на дефект устройства, Вы
незамедлительно получите отремонтированное или новое устройство.

Само собой разумеется, мы можем также устранить при оплате затрат неисправности
устройства, которые не входят в объем гарантийных услуг или при истечении срока гарантии.
Для этого Вам необходимо выслать устройство на адрес нашей службы сервиса.

Что касается быстроизнашивающихся,
мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном
обслуживании настоящего руководства по эксплуатации.

расходных деталей и недостающих компонентов,

- 30 -

RO

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale

se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!

Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite
din aparat şi praful rezultat pot provoca pierderea vederii.

- 31 -

RO

Pericol!

La utilizarea aparatelor trebuie respectate câteva
măsuri de siguranţă, pentru a evita accidentele
şi daunele. De aceea, citiţi cu grijă instrucţiunile
de utilizare/indicaţiile de siguranţă. Păstraţi aces­te materiale în bune condiţii, pentru ca aceste
informaţii să fi e disponibile în orice moment.
Dacă predaţi aparatul altor persoane, înmânaţi­le şi aceste instrucţiuni de utilizare /indicaţii de
siguranţă. Nu ne asumăm nici o răspundere
pentru accidente sau daune care rezultă din ne­respectarea acestor instrucţiuni de utilizare şi a
indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi
în broşura anexată!

Pericol!
Citiţi indicaţiile de siguranţă şi îndrumările.

Nerespectarea indicaţiilor de siguranţă şi a
îndrumărilor poate avea ca urmare electro­cutare, incendiu şi/sau răniri grave. Păstraţi

pentru viitor toate indicaţiile de siguranţă şi
îndrumările.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1/2)

1. Întrerupător de conectare-deconectare

2 Geam de protecţie
3 Defl ector de scântei
4 Carcasă de protecţie
5 Disc abraziv
6 Şurub de fi xare pentru suportul piesei de

polizat

7 Suportul piesei de polizat
8 Găuri de fi xare
9 Picior suport
10 Şurub de ajustare pentru defl ectorul de

scântei

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în
baza cuprinsului livrării descris. În cazul în care
lipsesc piese, vă rugăm să vă adresaţi în interval
de maxim 5 zile lucrătoare de la cumpărarea ar­ticolului la centrul nostru de service sau la maga­zinul la care aţi achiziţionat aparatul, prezentaţi în
acest caz un bon de cumpărare valabil. Vă rugăm
să ţineţi cont de tabelul de garanţie cuprins în

informaţiile de service din capătul instrucţiunilor
de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă.
Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există).
Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport.
P ăstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!
Aparatul şi ambalajul nu sunt jucării pentru
copii! Copiilor le este interzis să se joace cu
pungi din material plastic, folii şi piese mici!
Există pericolul de înghiţire şi sufocare!

Polizor dublu

•

Geam de protecţie cu deflector de scântei

•

Suport piesă de prelucrat

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

Polizorul dublu este un aparat combinat destinat
şlefuirii fi ne şi grosiere a metalelor, materialelor
plastice şi altor materiale utilizând discul de
şlefuire corespunzător.

Maşina se va utiliza numai în conformitate cu sco­pul pentru care a fost creată! În pofi da utilizării în
conformitate cu scopul, unii factori de risc nu pot fi
înlăturaţi cu desăvârşire. În funcţie de construcţia
şi structura maşinii pot apare următoarele riscuri:

Atingerea discului de şlefuit în zona

•

neacoperită.
Aruncarea bucăţilor din discurile de şlefuit

•

defecte.
Aruncarea pieselor şi a părţilor pieselor de

•

prelucrat.
Afecţiuni auditive în cazul neutilizării protecţiei

•

auditive necesare.

Aparatul poate fi utilizat numai în conformitate
cu scopul pentru care a fost creat. Orice utilizare
care depăşeşte acest domeniu este considerată
neconformă. Pentru eventualele daune sau acci­dente de orice tip rezultate ca urmare a utilizării
neconforme a aparatului răspunde utilizatorul/
operatorul şi nu producătorul.
Vă rugăm să ţineţi de asemenea cont de faptul că

- 32 -

RO

aparatele noastre nu sunt construite pentru utili­zare în scopuri meşteşugăreşti sau industriale. Nu
ne asumăm nicio răspundere pentru eventualele
probleme survenite ca urmare a utilizării aparatu­lui în întreprinderi lucrative, meşteşugăreşti sau
industriale precum şi în alte activităţi similare.

4. Date tehnice

Tensiune nominală: ........................230 V~ 50 Hz

Putere absorbită: ...................... 400 W S2 30 min

Tu r a ţie la mers în gol n

ø disc abraziv: ........................................ 175 mm

Grosimea discului abraziv: ....................... 25 mm

ø gaura discului abraziv: ........................... 32 mm

Viteza max. periferică: ..........................27,03 m/s

Greutate: ..................................................10,4 kg

Durata de conectare:

Durata de conectare S2 30 min. (regim de
funcţionare scurt) indică că motorul are voie să
fi e solicitat continuu cu puterea nominală (400
W) numai pe perioada indicată pe plăcuţa maşinii
(30 min.). În caz contrar motorul ar atinge o
temperatură ridicată neadmisă. Pe timpul pauzei,
motorul se răceşte din nou la temperatura iniţială.

Pericol!
Zgomote şi vibraţii

Valorile nivelelor de zgomot şi de vibraţie au fost
calculate conform EN 61029.

Nivelul presiunii sonore L
Nesiguranţă K

pA

Nivelul capacităţii sonore L
Nesiguranţă K

WA

Purtaţi protecţie antifonică.

Expunerea la zgomot poate cauza deteriorarea
sau pierderea auzului.

: ...................... 2950 min

0

................... 79 dB (A)

pA

............................................3 dB

............... 92 dB (A)

WA

........................................... 3 dB

Valoarea vibraţiilor emise a fost măsurată con­form unui proces de verifi care normat şi se poate
modifi ca în funcţie de modul de utilizare a sculei
electrice şi în cazuri excepţionale poate depăşi
valoarea indicată.

Valoarea vibraţiilor emise poate fi utilizată pentru
comparaţia cu vibraţiile sculelor electrice ale altor
producători.

Valoarea vibraţiilor poate fi utilizată şi la o estima-
re introductivă a afecţiunii aparatului.

-1

Limitaţi zgomotul şi vibraţiile la un nivel mi­nim.

Utilizaţi numai aparate în stare ireproşabilă.

•

Întreţineţi şi curăţaţi aparatul cu regularitate.

•

Adaptaţi modul dvs. de lucru aparatului.

•

Nu suprasolicitaţi aparatul.

•

Dacă este necesar, lăsaţi aparatul să fie veri-

•

ficat.
Decuplaţi aparatul, atunci când acesta nu

•

este utilizat.
Purtaţi mănuşi!

•

Atenţie!
Riscuri reziduale
Riscurile reziduale nu pot fi eliminate com-
plet, chiar dacă manipulaţi această sculă
electrică în mod regulamentar. Următoarele
pericole pot apărea, dependente de tipul con­structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se
poartă mască de protecţie împotriva prafului
adecvată.

2. Afecţiuni auditive, în cazul în care nu se
poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia
mână-braţ, în cazul utilizării timp mai înde­lungat a aparatului sau a utilizării şi întreţinerii
sale necorespunzătoare.

Valorile totale ale nivelului de vibraţii (suma
vectorială a trei direcţii), calculate conform EN

61029.

Valoarea de emisie a vibraţiilor a
Nesiguranţa K = 1,5 m/s

2

≤ 2,5 m/s

h

2

- 33 -

RO

5. Înainte de punerea în funcţiune

Înainte de racordarea la reţeaua electrică
asiguraţi-vă că datele de pe plăcuţa de identifi -
care a maşinii corespund cu cele ale reţelei.

Avertisment!
Scoateţi întotdeauna ştecherul din priză
înainte a executa reglaje la maşină.

Înaintea tuturor lucrărilor de întreţinere şi
de montaj scoateţi din priză ştecherul de ra­cordare la reţea.

Maşina trebuie să fie amplasată stabil, asta

•

înseamnă că trebuie înşurubată fix pe un
banc de lucru sau similar.
Înainte de punerea în funcţiune trebuie să fie

•

montate regulamentar toate dispozitivele de
acoperire şi de siguranţă.
Discurile abrazive trebuie să se poată roti

•

liber.
Convingeţi-vă înainte de racordarea maşinii

•

că datele de pe plăcuţa maşinii coincid cu
datele reţelei de curent.

5.1 Montarea defl ectorului de scântei
(Fig. 2-4/Poz. 3)

Montaţi defl ectorul de scântei (3) cu ajutorul
şurubului de ajustare (10) pe polizorul dublu.

5.2 Reglajul defl ectorului de scântei
(Fig. 5/ Poz. 3)

Ajustaţi deflectorul de scântei (3) cu ajutorul

•

şurubului de ajustare (10) în aşa fel încât,
distanţa dintre discul abraziv pentru polizare
uscată (5) şi deflectorul de scântei (3) să fie
cât Se poate de mică şi în nici un caz mai
mare de 2 mm.
Ajustaţi periodic deflectorul de scântei (3)

•

astfel încât uzura discului abraziv să fie
egalizată.

5.3 Montarea suporturilor piesei de prelucrat
(Fig. 6 / Poz. 7)

Desfaceţi şuruburile de fi xare (6). Fixaţi suporturi-
le pentru piesa de prelucrat (7) pe polizorul dublu
cu ajutorul şuruburilor de fi xare (6).

5.4 Reglajul suporturilor pentru piesa de pre­lucrat (Fig. 7 / Poz. 7)

Ajustaţi suporturile pentru piesa de prelucrat

•

(7) cu ajutorul şuruburilor de fixare (6) în aşa
fel încât, distanţa dintre discul abraziv pentru
polizare uscată (5) şi suportul pentru piesa de
prelucrat (7) să fie cât se poate de mică şi în
nici un caz mai mare de 2 mm.
Ajustaţi periodic suporturile pentru piesa de

•

prelucrat (7) astfel încât uzura discului abra­ziv pentru polizare uscată (5) să fie egalizată.

5.5 Înlocuirea discului abraziv (fi g. 8-9)

Îndepărtaţi cele 3 şuruburi (A) ale părţii laterale
a carcasei de protecţie (B) şi îndepărtaţi par­tea laterală. Slăbiţi piuliţa (D) (atenţie, discul

abraziv stâng este înşurubat cu un fi let pe
stânga iar discul abraziv drept cu un fi let pe
dreapta), prin ţinerea contra cu piuliţa suportului

discului abraziv din partea opusă. Îndepărtaţi apoi
fl anşa (C). Acum puteţi înlocui discul abraziv (5).
Montarea se face cu ajutorul unei cârpe. Montaţi
fl anşa (C) pe arbore şi strângeţi piuliţa (D) cu
mâna. La strângerea piuliţei (D) ţineţi discul de
şlefuit (5) cu o cârpă şi strângeţi piuliţa (D).

6. Operare

6.1 Întrerupătorul pornire/oprire (1)

Pentru pornire poziţionaţi întrerupătorul pornire/
oprire (1) pe poziţia 1.
Pentru oprire poziţionaţi întrerupătorul pornire/
oprire (1) pe poziţia 0.

Aşteptaţi după pornire până când aparatul a atins
turaţia sa maximă. Începeţi numai după aceea cu
polizarea.

6.2 Polizarea

Pentru lucrări de polizat fine se recomandă

•

utilizarea discului abraziv cu granulaţie fină iar
pentru lucrări de polizat grosiere discul abra­ziv cu granulaţie mare.
A şezaţi piesa de polizat pe suportul pentru

•

piesa de polizat (7) şi ghidaţi-o încet în un­ghiul dorit spre discul abraziv (5) până când
piesa atinge discul.
Deplasaţi piesa de polizat uşor încoace şi

•

încolo pentru a obţine un rezultat optim de
polizare. În acest fel discul abraziv (5) este
totodată uzat uniform. Lăsaţi între timp să se
răcească piesa de polizat.

- 34 -

RO

Atenţie!

În cazul blocării discului de şlefuit în timpul lucru­lui, îndepărtaţi piesa de prelucrat şi aşteptaţi până
când aparatul a atins din nou turaţia maximă.

7. Schimbarea cablului de racord la
reţea

Pericol!

În cazul deteriorării cablului de racord la reţea a
acestui aparat, pentru a evita pericolele acesta
trebuie înlocuit de către producător sau un scervi­ce clienţi sau de opersoană cu califi care similară.

8. Curăţirea, întreţinerea şi comanda
pieselor de schimb

Pericol!

Înaintea tuturor lucrărilor de curăţire scoateţi
ştecherul din priză.

8.1 Curăţarea

Păstraţi cât mai curat posibil dispozitivele

•

de protecţie, şliţurile de aerisire şi carcasa
motorului. Ştergeţi aparatul cu o cârpă curată
sau curăţaţi-l cu aer comprimat la o presiune
mică.
Recomandăm curăţarea aparatului imediat

•

după fiecare utilizare.
Curăţaţi aparatul cu regularitate cu o cârpă

•

umedă şi puţin săpun. Nu folosiţi detergenţi
sau solvenţi pentru curăţare; acestea ar putea
ataca părţile din material plastic ale aparatu­lui. Fiţi atenţi să nu intre apă în interiorul apa­ratului. Pătrunderea apei în aparatul electric
măreşte riscul de electrocutare.

9. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi-
ca pagubele de transport. Acest ambalaj este o
materie primă şi este astfel refolosibil sau poate
fi readus în circuitul de revalorifi care a materiilor
prime. Aparatul şi piesele sale auxiliare sunt con­struite din diferite materiale, cum ar fi de exemplu
metal sau material plastic. Aparatele electrice nu
se vor arunca la gunoiul menajer. Pentru salubri­zarea corespunzătoare, aparatul se va preda la
un centru de colectare. Dacă nu aveţi cunoştinţă
unde se afl ă un centru de colectare, informaţi-vă
în acest sens la administraţia comunală.

10. Lagăr

Depozitaţi aparatul şi accesoriile acestuia la loc
întunecos, uscat şi ferit de îngheţ, precum şi inac­cesibil copiilor. Temperatura de depozitare optimă
este între 5 şi 30 ˚C. Păstraţi aparatul electric în
ambalajul original.

8.2 Întreţinere

În interiorul aparatului nu se găsesc piese care
necesită întreţinere curentă.

8.3 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comuni­cate următoarele informaţii;

Tipul aparatului

•

Numărul articolului aparatului

•

Numărul de identificare al aparatului

•

Numărul de piesă de schimb al piesei de

•

schimb necesare
Informaţii şi preţuri actuale găsiţi la adresa
www.isc-gmbh.info

- 35 -

RO

Numai pentru ţări ale UE

Nu aruncaţi aparatele electrice la gunoiul menajer!

Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea
în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu
de reciclare ecologic.

Alternativă de reciclare la apelul de trimitere înapoi:
Alternativ returnării, proprietarul aparatului electric este obligat să participe la o valorifi care corectă a
acestuia, în cazul renunţării asupra proprietăţii aparatului. Aparatul vechi poate fi predat în acest sens
unui centru de colectare, care execută o îndepărtare conform legilor naţionale referitoare la reciclare
şi deşeuri. Nu sunt afectate accesoriile ataşate aparatelor vechi şi materiale auxiliare fără componente
electrice.

Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar
şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH.

Ne rezervăm dreptul pentru modifi cări de ordin tehnic

- 36 -

RO

Informaţii de service

În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele
de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie
pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate­riale de consum.

Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da­torate utilizării resp. că aceste piese sunt necesare ca materiale de consum.

Categorie exemplu

Piese de uzură*
Material de consum/ Piese de consum* Discuri de şlefuit
Piese lipsă

* nu este cuprins în livrare în mod obligatoriu!

În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh.
info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele
întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

•

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

•

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)?

•

Descrieţi această defecţiune.

- 37 -

RO

Certifi cat de garanţie

Stimată clientă, stimate client,
produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu
va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la ad­resa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la
dispoziţie, la numerele de service menţionate. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut
cont de următoarele:

1. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimentare. Pretenţiile

dumneavoastră de garanţie legale nu sunt atinse de această garanţie. Prestaţia noastră de garanţie

este gratuită pentru dumneavoastră.

2. Prestaţ

3. Excluse de la garanţie sunt următoarele:

4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.

ia de garanţie se extinde în exclusivitate asupra defectelor la aparat care provin din erori de
material sau de fabricaţie şi se limitează, în funcţie de decizia noastră, la remedierea acestor defec­te respectiv la schimbarea aparatului.
Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili­zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con­tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative,
meşteşugăreşti sau industriale precum şi pentru activităţi similare.

- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare
sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau
la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi
siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă.

- Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea
aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în
aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau
infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii).

- Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală,
conformă utilizării sau altă uzură naturală.

vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica­rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului
nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru
prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil
şi în cazul unui service la faţa locului.

info. Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi
aparatul reparat sau un aparat nou.

Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cup­rinse în prestaţiile de garanţie. Pentru aceasta trimiteţi va rugăm aparatul la adresa noastră service:

La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere
restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare.

- 38 -

BG

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за
експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да
предизвика загуба на слуха.

Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали
може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ
азбест!

Внимание! Носете предпазни очила. Възникващите по време на работа искри или
излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

- 39 -

BG

Опасност!

При използването на уредите трябва се
спазват някои предпазни мерки, свързани
с безопасността, за да се предотвратят
наранявания и щети. За целта внимателно
прочетете това упътване за употреба/
указания за безопасност. Пазете го добре,
за да разполагате с информацията по всяко
време. В случай, че трябва да предадете

на други лица, моля, предайте им

уреда
й това упътване за употреба/указания за
безопасност. Ние не поемаме отговорност
за злополуки или щети, които възникват
вследствие на несъблюдаването на това
упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще
намерите в приложената брошура.

Опасност!
Прочетете всички указания за
безопасност и инструкции. Пропуските при

спазването на указанията за безопасност и
инструкциите могат да имат като последица
електрически удар, пожар и/или тежки
наранявания. Съхранете за в бъдеще

всички указания за безопасност и
инструкции.

пункта на продажба, като представите
валидна разписка за покупка респ. платежен
документ. Моля, обърнете внимание за целта
на гаранционната таблица в информацията
относно обслужването в края на упътването.

Отворете опаковката и внимателно

•

извадете уреда от опаковката.
Отстранете опаковъчния материал както

•

и опаковъчните/и транспортни осигуровки
(ако има такива).
Проверете дали обемът на доставка е

•

пълен.
Проверете дали уредът и

•

принадлежностите нямат повреди от
транспортиране.

По възможност запазете опаковката до

•

изтичане на гаранционния срок.

Опасност!
Уредът и опаковъчният материал не са
детски играчки! Деца не бива да играят
с пластмасови торбички, фолио малки
детайли! Съществува опасност да ги
глътнат и да се задушат!

Уред за двустранно шлифоване

•

Защитно стъкло с искроотражател

•

Опора за заготовка

•

Оригинално упътване за употреба

•

Указания за техника на безопасност

•

2. Описание на уреда и обем на
доставка

2.1 Описание на уреда (фиг. 1/2)

1 Превключвател Включване/Изключване
2 Защитно стъкло
3 Искроотражател
4 Защитен капак
5 Шлифовъчен диск
6 Стягащ винт за опора заготовка
7 Опора за заготовка
8 Отвори за закрепяне
9 Опорно краче
10 Регулировъчен винт за искроотражателя

2.2 Обем на доставка

Моля, проверете окомплектоваността на
артикула с помощта на описания обем
на доставка. При липсващи части, моля,
обърнете се най-късно в рамките на 5
работни дни след покупка на артикула
към нашия център за обслужване или към

3. Употреба по предназначение

Уредът за двустранно шлифоване е
комбиниран уред за грубо и фино шлифоване
на метали, пластмаси и други материали
при използване на съответните шлифовъчни
дискове.

Машината трябва да се използва само
според нейното предназначение! Въпреки
употребата по предназначение някои фактори
за други рискове не могат да бъдат напълно
отстранени. Обусловени от конструкцията и
структурата на машината могат да възникнат
следните точки:

Докосване на шлифовъчния диск в

•

непокритата област.
Изхвърляне на части от повредени

•

шлифовъчни дискове.
Изхвърляне на заготовки и части от

•

заготовки.
Увреждане на слуха при неизползване на

•

- 40 -

BG

необходимата защита на слуха.

Машината трябва да се използва само по
предназначението й. Всяка по-нататъшна
извън това употреба не е по предназначение.
За предизвикани от това щети или
наранявания от всякакъв вид отговорност
носи потребителят/обслужващото лице, а не
производителят.

Моля, имайте предвид, че нашите уреди
съгласно предназначението си не са
произведени за промишлена, занаятчийска
или индустриална употреба. Ние не поемаме
отговорност, ако уредът се използва в
промишлени, занаятчийски или индустриални
предприятия, както и при равностойни
дейности.

4. Технически данни

Номинално напрежение: ............ 230 V ~ 50 Hz

Необходима мощност: ...........400 W S2 30 мин

Обороти на празен ход n

ø Шлифовъчен диск: ..............................175 мм

Дебелина на шлифовъчния диск: ...........25 мм

ø Свредловъчен отвор

шлифовъчен диск: ....................................32 мм

Макс. периферна скорост: ................. 27,03 м/с

Тегло ........................................................ 10,4 кг

Продължителност на включване:

Продължителността на включване S2 30
мин (кратковременен режим) показва, че
двигателят може да бъде продължително
натоварван с номинално напрежение (400
W) само за посоченото на табелката с данни
време (30 мин). В противен
нагрял недопустимо. По време на паузата
двигателят отново се охлажда до неговата
изходна температура.

Опасност!
Шум и вибрация

Стойностите за шум и вибрация са получени
съгласно EN 61029.

Ниво на звуково налягане L
Колебание K

............................................3 dB

pA

Ниво на звукова мощност L
Колебание K

............................................ 3 dB

WA

: ............... 2950 мин

0

случай той би се

........... 79 dB (A)

pA

........... 92 dB (A)

WA

Носете защита за слуха.

Влиянието на шума може да причини загуба
на слуха.

Общите стойности на трептения (векторна
сума на трите посоки) получени съгласно EN

61029.

Стойност на емисия на трептения

≤ 2,5 м/с

a

h

Колебание K = 1,5 м/с

2

2

Посочената стойност на излъчвани вибрации
е измерена по нормиран контролен метод и в
зависимост от начина, по който се използва
електрическият инструмент, може да се
променя, а в изключителни случаи може да
превишава посочената стойност.

Посочената стойност на излъчвани вибрации
може да се използва за сравнение на един
електрически инструмент с друг.

Посочената стойност на излъчвани вибрации
може да все използва също за начална

-1

оценка на отрицателно влияние.

Ограничете образуването на шум и
вибрацията до минимум!

Използвайте само безупречно

•

функциониращи уреди.
Поддържайте и почиствайте уреда

•

редовно.
Пригодете начина си на работа спрямо

•

уреда.
Не претоварвайте уреда.

•

Носете уреда при необходимост за

•

проверка.
Изключвайте уреда, ако не се използва.

•

Носете ръкавици.

•

Внимание!
Остатъчни рискове
Дори ако обслужвате този електрически
инструмент съгласно предписанията,
винаги съществуват остатъчни
рискове. Могат да възникнат следните
опасности във връзка с конструкцията
и изпълнението на този електрически
инструмент:

1. Увреждане на белите дробове, ако не се
носи подходяща защитна маска против
прах.

2. Увреждане на слуха, ако не се носи
подходяща слухова защита.

- 41 -

BG

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се
използва продължително време и не се
води и поддържа както трябва.

5. Преди пускане в експлоатация

Преди свързването се убедете, че данните
върху типовата табелка отговарят на данните
от мрежата.

Предупреждение!
Преди да предприемете настройки на
уреда винаги издърпвайте мрежовия
щепсел.

Преди всички работи по ремонта и
монтажа извадете щепсела.

Машината трябва да бъде поставена

•

устойчиво, т.е. да се завинти на работна
маса или подобна такава.

Преди пускане в експлоатация всички

•

капаци и защитни приспособления трябва
да бъдат правилно монтирани.

Шлифовъчните дискове трябва да могат

•

да се движи свободно.
Убедете се преди свързването на

•

машината, че данните на фирмената
табелка съвпадат с мрежовите данни.

5.1 Монтиране на искровия отбивач
(фиг. 2 - 4/поз. 3)

Монтирайте искровия отбивач (3) с помощта
на регулиращия винт (10) за двустранната
шлифовъчна машина.

5.2 Настройване на искровия отбивач
(фиг. 5/поз. 3)

Настройте искроотражателя (3)

•

посредством регулировъчен винт (10),
така че разстоянието между диска за сухо
шлифоване (5) и искроотражател (3) да
е по възможност минимално и в никакъв
случай да не превишава 2 мм.

Периодически настройвате

•

искроотражателя (3), така че да се
компенсира износването на диска.

5.3 Монтиране на опорите на
обработваемия детайл
(фиг. 6/поз. 7)

Разхлабете затегателните винтове (6).
Завинтете опорите на обработваемия детайл
(7) с помощта на затегателните винтове (6) за
двустранната шлифовъчна машина.

5.4 Настройване на опорите на
обработваемия детайл
(фиг. 7/поз. 7)

Настройте опорите на обработваемия

•

детайл (7) с помощта на затегателните
винтове (6) така, че разстоянието между
шайбата за сухо шлифоване (5) и опората
на обработваемия детайл (7) да е
възможно най-малко и в никакъв случай
да не е по-голямо от 2 мм.

Настройте опорите на обработваемия

•

детайл периодично (7) така, че
износването на шайбата за сухо
шлифоване (5) да се компенсира.

5.5 Смяна на шлифовъчния диск
(фигури 8-9)

Отстранете 3-те винта (A) в страничната
част на защитния капак (B) и свалете
капака. Разхлабете гайка (D) (Внимание

левият шлифовъчен диск се завинтва с
лява резба, десният шлифовъчен диск с
дясна резба), като притискате гайката на

срещуположния държач на шлифовъчния
диск. След това свалете фланш (C). Сега
можете да смените шлифовъчния диск (5).
Монтажът се извършва с помощта на лапа.
Поставете фланеца (C) върху вала и затегнете
здраво гайката (D). За да затегнете гайката
(D), придържайте шлифовъчната шайба (5) с
помощта на лапата и затегнете гайката (D).

6. Обслужване

6.1 превключвател Вкл./Изкл. (1)

Поставете превключвателя Вкл./Изкл. (1) в
позиция 1, за да го включите.
За да изключите превключвател Вкл./Изкл.
(1) го поставете в позиция 0.

След включването му изчакайте, докато
уреда достигне максималната си честота
на въртене. Едва тогава започнете да
шлифовате.

- 42 -

BG

6.2 Шлифоване

За фини шлифовъчни работи се

•

препоръчва да използвате финозърнест
шлифовъчен диск, за груби шлифовъчни
работи едрозърнест шлифовъчен диск.

Поставете заготовката върху опора за

•

заготовка (7) и я подведете бавно под
желания ъгъл към шлифовъчния диск (5),
докато заготовката го допре.

Движете леко заготовката напред

•

назад, за да получите оптимален
резултат от шлифоването. По този начин
и шлифовъчен диск (5) ще се износи
равномерно. От време на време оставяйте
заготовката да се охлади.

Внимание!

В случай, че шайбата блокира по време
на работа, извадете, моля, съответната
заготовка и изчакайте, докато уредът отново
достигне

своите максимални обороти.

7. Смяна на мрежовия
съединителен проводник

Опасност!

Ако мрежовият съединителен проводник
на този уред се повреди, то той трябва да
се смени от производителя или от неговата
сервизна служба за обслужване на клиенти
или от подобно квалифицирано лице, за да се
избегнат излагания на опасност.

8. Почистване, поддръжка и
поръчка на резервни части

Опасност!

Преди всички дейности по почистване
издърпвайте щепсела.

8.1 Почистване

По възможност поддържайте защитните

•

устройства, вентилационните прорези
и корпуса на двигателя без прах и
замърсявания. Почистете уреда с чиста
кърпа или го обдухайте със сгъстен
въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда

•

директно след всяка употреба.
Почиствайте уреда редовно с влажна

•

кърпа и малко калиев сапун. Не
използвайте почистващи препарати
или разтворители; те могат да разядат
пластмасовите части по уреда.
Внимавайте за това във вътрешността на
уреда да не попадне вода. Проникването
на вода в електроуреда увеличава риска
от електрически удар.

8.2 Поддръжка

Във вътрешността на уреда няма други части,
които изискват поддръжка.

8.3 Поръчка на резервни части:

При поръчката на резервни части трябва да
се посочат следните данни:

Ти п уред

•

Артикулен номер на уред

•

Идентификационен номер на уред

•

Номер на необходимата резервна част

•

Актуални цени и информация ще откриете на
www.isc-gmbh.info

- 43 -

9. Екологосъобразно
отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на
повреди при транспортирането. Опаковка е
суровина и може да се използва отново или
да се преработи. Уредът и принадлежностите
му се състоят от различни материали,
например метал и пластмаса. Не изхвърляйте
повредените уреди заедно с битовите
отпадъци. Трябва да предадете уреда в
подходящ приемен пункт, където уредът ще
бъде унищожен съобразно изискванията. Ако
не знаете къде има приемен пункт, можете да
получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му
на тъмно, сухо място, където няма опасност
от замръзване и което да е недостъпно
за деца. Оптималната температура на
складиране е между 5 и 30 ˚C. Съхранявайте
електрическия инструмент в оригиналната му
опаковка.

BG

- 44 -

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъциl!

Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и
прилагането в националното право употребените електроинструменти трябва да се събират
отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:
Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен
по отношение на целесъобразното оползотворяване в случай на отказ от собственост.
Старият уред за целта също така може да се предостави в пункт за обратно вземане, където
се извършва отстраняване по смисъла на националните закони за събирането, извозването,
складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди
отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи
на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК
ГмбХ/.

Запазено е правото за извършване на технически промени

- 45 -

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с
компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта.
Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на
резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе
на естествено износване или такова вследствие на употребата им респ. следните части са
необходими като консумативи.

Износващи се части*
Консумативни материали/консумативи* Шлифовъчни дискове
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.
isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай

отговорете за целта на следните

Уредът работил ли е вече или дефектът се е проявил в самото начало?

•

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

•

Според Вас в какво се състои дефектът на уреда (основна индикация)?

•

Опишете дефекта.

под внимание, че следните части при този продукт подлежат

Категория Пример

въпроси:

- 46 -

BG

Гаранционна карта

Уважаеми клиенти,
нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред
някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете
към нашата сервизна служба на адреса, посочен в тази гаранционна карта. С удоволствие сме
на Ваше разположение също и по
Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия уреждат допълнителни гаранционни услуги. Вашите законови

гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна
за Вас.

2. Гаранционната услуга обхваща само недостатъци по уреда, които доказуемо се дължат

на производствен или отнасящ се до материала дефект и по наш избор се ограничава до
отстраняването на такива недостатъци по уреда или до подмяната на уреда.
Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за
промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това
не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период
в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен
вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или

въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за
употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение
или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка
и техника на безопасност или посредством излагането на уреда на анормални условия,
характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна
употреба (като напр. претоварване на уреда или използване на неразрешени инструменти
за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни
или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети
вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване,
на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 24 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния
период в рамките на две седмици, след като сте открили дефекта. Предявяването на
гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или
подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира
нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда
или евентуално монтирани резервни части. То ва важи също при ползването на сервизно
обслужване на място.

5. За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.

isc-gmbh.info. Ако нашата гаранционна услуга обхваща дефекта на уреда, то незабавно ще
получите поправен или нов уред.

телефона на посочения телефонен номер за обслужване.

Разбира се, срещу възстановяване на разходите ние отстраняваме с удоволствие също
дефекти по уреда, които не са включени или вече не се включват в обхвата на гаранцията. За
целта, изпратете, моля, уреда на нашия сервизен адрес.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на
ограниченията на тази гаранция съобразно информацията относно обслужването в това
упътване за употреба.

- 47 -

така

GR

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.

- 48 -

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Κίνδυνος!
Διαβάστε όλες τις Υποδείξεις ασφαλείας
και τις Οδηγίες. Εάν δεν ακολουθήσετε

τις Υποδείξεις ασφαλεία και τις Οδηγίες δεν
αποκλείονται ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί. Φυλάξτε προσεκτικά

όλες τις Υποδείξεις ασφαλεάις και τις
Οδηγίες για το μέλλον.

2. Περιγραφή της συσκευής και
συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1/2)

1. Διακόπτης ενεργοποίησης /

απενεργοποίησης

2 Προστατευτικό γυαλί
3 Σπινθηροπροστασία
4 Προστατευτικό κάλυμμα
5 Δίσκος λείανσης
6 Βίδα στερέωσης Επιφάνεια θέσης

κατεργαζόμενου αντικειμένου

7 Επιφάνεια θέσης κατεργαζόμενου

αντικειμένου

8 Τρύπες στερέωσης
9 Βάση
10 Βίδα προσαρμογής σπινθηροπροστασίας

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία

αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν

είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται
να παίζουν με πλαστικές σακούλες,
πλαστικές μεμβράνες και μικροαντικείμενα!
Υφίσταται κίνδυνος κατάποσης και
ασφυξίας!

Διπλός λειαντήρας

•

Προστατευτικό γυαλί με προστασία

•

σπινθήρων

Θέση για κατεργαζόμενο αντικείμενο

•

Πρωτότυπες Οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Το διπλό τροχιστικό είναι ένας συνδυασμός
συσκευής για αρχικό τρόχισμα και φινίρισμα
μετάλλων, πλαστικών και άλλων υλικών με
χρήση των ανάλογων δίσκων.

Η μηχανή να χρησιμοποιείται μόνο για το
σκοπό για τον οποίο προορίζεται! Παρ΄όλη
την ενδεδειγμένη χρήση δεν μπορούν να
αποκλειστούν τελείως ορισμένοι κίνδυνοι.
Εξαιτίας της κατασκευής και της δομής της
μηχανής δεν αποκλείονται τα εξής:

Eπαφή του δίσκου σε μη καλυμμένα σημεία.

•

Εκσφενδονισμός τμημάτων από

•

ελαττωματικούς δίσκους.
Εκσφενδονισμός κατεργαζόμενων

•

αντικειμένων ή τμημάτων τους.
Βλάβη της ακοής όταν δεν

•

χρησιμοποιούνται οι απαιτούμενες
ωτοασπίδες.

- 49 -

GR

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

4. Τεχνικά χαρακτηριστικά

Όνομαστική τάση: ........................ 230 V ~ 50 Hz

Απορρόφηση ισχύος: ............... 400 W S2 30 min

Αριθμός στροφών n

ø δίσκου λείανσης: ................................. 175 mm

πάχος δίσκου λείανσης: ........................... 25 mm

ø οπής δίσκου λείανσης: .......................... 32 mm

μεγ. ταχύτητα περιμέτρου: ..................27,03 m/s

Βάρος ......................................................10,4 kg

Διάρκεια ενεργοποίησης:

Η διάρκεια ενεργοποίησης S2 30 min (σύντομη
διάρκεια λειτουργίας) σημαίνει πως ο κινητήρας
με την ονομαστική ισχύ (400 W) επιτρέπεται
να λειτουργήσει χωρίς διακοπή μόνο για τον
χρόνο που αναφέρεται στην ετικέτα στοιχείων
(30 min). Σε αντίθετη περίπτωση θα θερμανθεί
υπερβολικά. Κατά
κρυώνει το μοτέρ και επανέρχεται στην αρχική
του θερμοκρασία.

Κίνδυνος!
Θόρυβος και δονήσεις

Οι τιμές θορύβων και δονήσεων διαπιστώθηκαν
σύμφωνα με το πρότυπο EN 61029.

Στάθμη ηχητικής πίεσης LpA ................. 79 dB(A)

Αβεβαιότητα K
Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

: ..........................2950 min

0

τη διάρκεια της διακοπής

.......................................... 3 dB

pA

.......................................... 3 dB

WA

................. 92 dB(A)

WA

Να χρησιμοποιείτε ηχοπροστασία.

Η επίδραση θορύβου μπορεί να έχει σαν
συνέπεια την απώλεια της ακοής.

Συνολικές τιμές ταλαντώσεων (σύνολο
διανυσμάτων τριών κατευθύνσεων) σύμφωνα με
το πρότυπο EN 61029.

Εκπομπή δονήσεων a
Αβεβαιότητα K = 1,5 m/s

h

≤ 2,5 m/s

2

2

Η αναφερόμενη τιμή μετάδοσης δόνησης
μετρήθηκε βάσει τυποποιημένης μεθόδου
ελέγχου και μπορεί να μεταβληθεί ή και σε
εξαιρετικές περιπτώσεις να κυμαίνεται άνω της
αναφερόμενης τιμής, ανάλογα από τον τρόπο
χρήσης του ηλεκτρικού εργαλείου.

H αναφερόμενη μετάδοση δον΄σηεων μπορεί
να χρησιμοποιηθεί και για σύγκριση με άλλο
ηλεκτρικό εργαλείο.

Η αναφερόμενη τιμή μετάδοσης δόνησης

-1

μπορεί επίσης να χρησιμοποιηθεί και για αρχική
εκτίμηση της έκθεσης.

Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.
Να φοράτε γάντια.

•

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε περίπτωση σωστής και
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί

- 50 -

GR

κατάλληλη ηχοπροστασίας.

3. Βλάβες της υγείας που προκαλούνται από

δονήσεις χεριού-βραχίονα, εάν η συσκευή
χρησιμοποιηθεί για μεγαλύτερο χρονικό
διάστημα ή δεν τηρείται και δεν συντηρείται
σωστά.

5. Πριν τη θέση σε λειτουργία

Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία
στην ετικέτα του συμφωνούν με τα στοιχεία του
δικτύου.

Προειδοποίηση!
Πριν κάνετε ρυθμίσεις στη συσκευή να
βγάζετε πάντα το βύσμα από την πρίζα.

Πριν από όλες τις εργασίες συντήρησης και
μον΄τα βγάλτε το βύσμα από την πρίζα.

Η μηχανή να τοποθετή σε σταθερό μέρος,

•

δηλαδή να βιδωθεί σε πάγκο εργασίας ή κάτι
παρόμοιο.

Πριν τη θέση σε λειτουργία πρέπει να

•

τοποθετηθούν σωστά όλα τα καλύμματα και
τα συστήματα ασφαλείας.

Οι δίσκοι λείανσης πρέπει να κινούνται

•

ελεύθερα.
Πριν τη σύνδεση της μηχανής,

•

σιγουρευτείτε, πως τα στοιχεία στην ετικέτα
της μηχανής συμφωνούν με τα στοιχεία του
δικτύου.

5.1 Συναρμολόγηση της συσκευής
σπινθηροπροστασίας (εικ. 2-4/αρ. 3)

Τοποθετήστε τη συσκευή σπινθηροπροστασίας
(3) με τη βοήθεια της βίδας ρύθμισης (10) στο
διπλό λειαντήρα.

5.2 Ρύθμιση της συσκευής
σπινθηροπροστασίας (εικ. 5/αρ. 3)

Ρυθμίστε την σπινθηροπροστασία (3) με τη

•

νίδα ρύθμισης (10) έτις, ώστε η απόσταση
μεταξύ του δίσκου στεγνής λείανσης (5) και
σπινθηροπροστασίας (3) να είναι όσο πιο
μικρή γίνεται ακι σε καμία περίπτωση πάνω
από 2 mm.

Κατά περιόδους να ρυθμίζετε την

•

σπινθηροπροστασία (3) έτσι, ώστε να
εξισώνεται η φθορά του δίσκου.

5.3 Συναρμολόγηση των επιφανειών
εναπόθεσης κατεργαζόμενων
αντικειμένων (εικ. 6/αρ. 7)

Λασκάρετε τις βίδες στερέωσης (6). Βιδώστε τις
επιφάνειες εναπόθεσης των κατεργαζόμενων
αντικειμένων (7) με τις βίδες στερέωσης (6) στο
διπλό λειαντήρα.

5.4 Ρύθμιση των επιφανειών εναπόθεσης
κατεργαζόμενων αντικειμένων
(εικ. 7/αρ. 7)

Ρυθμίστε τις επιφάνειες εναπόθεσης (7)

•

με τη βοήθεια των βιδών στερέωσης (6)
έτσι, ώστε η απ΄σοταση μεταξύ του δίσκου
στεγνής λείανσης (5) και της επιφάνειας
εναπόθεσης του κατεργαζόμενου
αντικειμένου (7) να είναι όσο πιο μικρή
γίενται και οπωσδήποτε όχι άνω των 2
χιλιοστών.

Κατά διαστήματα να ρυθμίζετε τις

•

επιφάνειες εναπόθεσης (7) έτσι, ώστε να
εξισορροπείται η φθορά του δίσκου στεγνής
λείανσης (5).

5.5 Αλλαγή του δίσκου λείανσης (εικ. 8-9)

Αφαιρέστε τις 3 βίδες (A) του πλαϊνού τμήματος
του προστατευτικού καλύμματος (B) και
αφαιρέστε το. Χαλαρώστε το παξιμάδι (D)

(Προσοχή ο αριστερός δίσκος λείανσης έχει
βιδωθεί με αριστερόστροφο σπείρωμα, ο
δεξίας δίσκος λείανσης με δεξιόστροφο
σπείρωμα), κρατώντας το παξιμάδι του

απέναντι στηρίγματος του δίσκου λείανσης.
Ακολούθως αφαιρέστε τη φλάντζα (C). τώρα
μπορείτε να αντικαταστήσετε το δίσκο λείανσης
(5). Η τοποθέτηση γίνεται με τη βοήθεια ενός
πανιού. Τοποθετήστε τη φλάντζα (C) στον άξονα
και βιδώστε το παξιμάδι (D) με τοχέρι. Γι α να
σφίξετε το παξιμάδι (D) κρατήστε το δίσκο (5) με
ένα πανί και σφίξτε μετά το παξιμάδι (D).

6. Χειρισμός

6.1 Διακόπτης ενεργοποίησης /
απενεργοποίησης (1)

Βάλτε το διακόπτη ενεργοποίησης /
απενεργοποίησης (1) για την ενεργοποίηση στη
θέση 1.
Για απενεργοποίηση βάλτε το διακόπτη
ενεργοποίησης / απενεργοποίησης (1) στη θέση

0.

- 51 -

GR

Περιμέντε μετά την ενεργοποίηση μέχρι να
φτάσει η συσκεή τόν μέγιστο αριθμό στροφών.
Μόνο τώρα θα αρχίσετε με τη λείανση.

6.2 Λείανση

Γι α λεπτές εργασίες λείανσης συνιστάται

•

η χρήση λεπτόκοκκου δίσκου λείανσης,
για χοντρές εργασίες λείνασης συνιστάται
χονρόκοκκος δίσκος λείανσης.

Βάλτε το κατεργαζόμενο αντικείμενο στην

•

θέση του (7) και πλησιάστε το αργά στην
επιθυμούμενη γωνία προς το δίκσο λείανσης

(5) μέχρι να τον ακουμπήσει.
Κινήστε το κατεργαζόμενο αντικείμενο

•

ελαφρά πέρα-δώθε για να έχετε το
καλύτερο αποτέλεσμα εργασίας. Με τον
τρόπο αυτό φθείρεται ο δίσκος λείανσης (5)
ομοιόμορφα. Στο ενδιάμεσο να αφήνετε το
κατεργαζόμενο αντικείμενο να κρυώνει.

Προσοχή!

Εάν κατά την εργασία μπλοκάρει ο δίσκος,
παρακαλούμε να αφαιρέσετε το αντικείμενο
που κατεργάζεστε και να περιμένετε μέχρι να
φτάσει η συσκευή και πάλι τον μέγιστο αριθμό
περιστροφών της.

7. Αντικατάσταση του αγωγού
σύνδεσης με το δίκτυο

Κίνδυνος!

Εάν πάθει βλάβη το καλώδιο σύνδεση της
συσκευής με το δίκτυο, πρέπει προς αποφυγή
κινδύνου, να αντικατασταθεί από τον
κατασκευαστή ή το τμήμα του εξυπηρέτησης
πελατών ή από παρόμοια εξειδικευμένο
πρόσωπο.

8. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες τοποθέτησης να
βγάζετε το φις από την πρίζα

8.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

8.2 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

8.3 Παραγγελία ανταλλακτικών:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info

9. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

10. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

- 52 -

GR

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 53 -

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα*
Αναλώσιμα υλικά/αναλώσιμα τμήματα* Δίσκοι στίλβωσης
Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

φθροά ή ότι

- 54 -

GR

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης. Δεν θίγονται από την εγγύηση

αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας παρέχεται δωρεάν.

2. Η εγγύηση καλύπτει μόνο ελαττώματα της συσκευής που οφείλονται αποδεδειγμένα

σφάλμα υλικού ή παραγωγής και περιορίζεται κατά την κρίση μας σε αποκατάσταση αυτών των
ελαττωμάτων ή σε αντικατάσταση της συσκευής σας.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε

όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:

www.isc-gmbh.info. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας επιστραφεί αμέσως
είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε

σέρβις που αναφέρεται στην κάρτα εγγύησης.

σε

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα ελαττώματα αυτά
δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.

Για αναλώσιμα και σε περίπτωση
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής

- 55 -

TR

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir.

Dikkat! Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren

tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır!

Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş
ve tozlar gözlere zarar verebilir.

- 56 -

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için alet­lerin kullanımında bazı iş güvenliği önlemleri­nin alınması gereklidir. Bu nedenle Kullanma
Talimatını / Güvenlik Uyarılarını dikkatlice okuyun.
İçerdiği bilgilere her zaman ulaşabilmek için kul­lanma talimatını iyi bir yerde saklayın. Aleti kullan­mak için başka kişilere verdiğinizde bu Kullanma
Talimatını / Güvenlik Uyarılarını da birlikte verin.
Firmamız, kullanma talimatına riayet etmemekten
kaynaklanan iş kazaları ve hasarlardan herhangi
bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur!

Tehlike!
Tüm güvenlik bilgileri ve talimatları okuy­unuz. Güvenlik bilgileri ve talimatlarda belirtilen

direktifl ere aykırı hareket edilmesi sonucunda
elektrik çarpması, yangın ve/veya ağır yaralan­malar meydana gelebilir. Gelecekte kullanmak

üzere tüm güvenlik bilgileri ve talimatları
saklayın.

2. Alet açıklaması ve sevkiyatın
içeriği

2.1 Alet açıklaması (Şekil 1/2)

1 Açık Kapalı şalteri
2 Koruma camı
3 Kıvılcım koruyucu
4 Koruma kapağı
5 Taşlama taşı
6 İş parçası dayanak tablasını bağlama civatası
7 İş parçası dayanak tablası
8 Bağlantı delikleri
9 Ayak
10 Kıvılcım koruyucu ayarlama civatası

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup
olmadığını sevkiyatın içeriği listesi ile kontrol edin.
Herhangi bir parçanın eksik olması durumunda
ürünü satın aldıktan sonra en geç 5 iş günü içinde
geçerli fi ş veya faturayı ibraz ederek servis merke-
zine veya aleti satın aldığınız mağazaya başvurun.
Bu konuda kullanma talimatının sonunda bulunan
servis bilgilerindeki garanti hizmetleri tablosunu
dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın

•

içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans-

•

port emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup

•

olmadığını kontrol edin.
Alet ve aksesuar parçalarının transport

•

esnasında hasar görüp görmediğini kontrol
edin.
Garanti süresi doluncaya kadar mümkün

•

olduğunda ambalaj malzemelerini saklayın.

Tehlike!
Alet ve ambalaj malzemeleri oyuncak
değildir! Çocukların plastik poşet, folyo
ve küçük parçalar ile oynaması yasaktır!
Çocukların küçük parçaları yutma ve poşetler
nedeniyle boğulma tehlikesi vardır!

Taş motoru

•

K ıvılcım koruyucu cam

•

İş parçası dayanak tablası

•

Orijinal Kullanma Talimatı

•

Güvenlik Uyarıları

•

3. Kullanım amacına uygun kullanım

Ta ş motoru metal, plastik ve diğer malzemelerin
kaba ve ince taşlama işlemleri için, uygun taşlama
taşı ile kullanılan kombi alettir.

Makine sadece kullanım amacına uygun olarak
kullanılacaktır! Makine kullanım amacına uy­gun olarak kullanılmasına rağmen bazı risklerin
bulunması kaçınılmazdır. Makinenin konstrüktif
yapısı nedeniyle aşağıda açıklanan durumlar
meydana gelebilir.

Korunmayan bölümde taşlama taşına temas

•

etme.
Hasar görmüş taşlama taşı parçalarının dışarı

•

saçılması.
İş parçası ve iş parçasının bazı bölümlerinin

•

dışarı saçılması.
Kulaklık takılmadığında işitme hasarlarının

•

meydana gelmesi.

Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki
tüm kullanımlar makinenin kullanılması için
uygun değildir. Bu tür kullanım amacı dışındaki
kullanımlardan kaynaklanan hasar ve yaralan­malarda, yalnızca kullanıcı/işletici sorumlu olup
üretici fi rma sorumlu tutulamaz.

- 57 -

TR

Lütfen cihazlarımızın ticari, zanaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Ale­tin ticari, zanaatkarlar veya endüstriyel veya ben­zer kullanımlarda kullanılmasından kaynaklanan
hasarlar garanti kapsamına dahil değildir.

4. Teknik özellkler

Nominal gerilim: ............................230 V ~ 50 Hz

Güç: ......................................... 400 W S2 30 min

Rölanti deviri n

ø Taş çapı: .............................................. 175 mm

Ta ş kalınlığı: .............................................. 25 mm

ø Taş delik çapı: ........................................ 32 mm

max. Çevre hızı: ....................................27,03 m/s

Ağırlık .......................................................10,4 kg

Çalıştırma süresi:

Çalıştırma süresi S2 30 min (kısa süreli
çalıştırma), motorun nominal güç (400 W) ile
sadece, tip etiketi üzerinde belirtilen süre (30
dakika) içinde sürekli olarak çalıştırılmasına izin
verildiğine işaret eder. Aksi takdirde motor aşırı
derecede ısınacaktır. Çalışmaya ara verildiğinde
motor tekrar başlangıç sıcaklığına erişecektir.

Tehlike!
Ses ve titreşim

Ses ve titreşim değerleri EN 61029 normuna göre
ölçülmüştür.

Ses basınç seviyesi LpA .........................79 dB(A)

Sapma K
Ses güç seviyesi L
Sapma K

: .............................2950 dev/dak

0

...................................................3 dB

pA

....................................................3 dB

WA

............................. 92 dB(A)

WA

Açıklanan titreşim emisyon değeri elektrikli
aletin diğer elektrikli aletler ile kıyaslanmasında
kullanılabilir.

Açıklanan titreşim emisyon değeri, aletin
işletilmesinde etrafa verilecek rahatsızlığın ve etki­nin tahmin edilmesinde de kullanılabilir.

Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler

•

kullanın.
Aletlerin düzenli olarak bakımını yapın ve te-

•

mizleyin.
Çalışma tarzınızı alete göre ayarlayın.

•

Aletlerinize aşırı yüklenmeyin.

•

Gerektiğinde arızalı aletin kontrol edilmesini

•

sağlayın.
Aleti kullanmadığınızda kapatın.

•

İş eldiveni takın.

•

Dikkat!
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya
bakımı düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
oluşması.

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör
toplamı) EN 61029 normuna göre ölçülmüştür.

Titreşim emisyon değeri a
Sapma K = 1,5 m/s

2

≤ 2,5 m/s

h

2

Açıklanan titreşim emisyon değeri standart test
metoduna göre ölçülmüş olup bu değer, elekt­rikli aletin kullanım türü ve şekline bağlı olarak
değişebilir ve istisnai durumlarda açıklanmış olan
bu değerin üzerinde olabilir.

- 58 -

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce
makinenin tip etiketi üzerinde belirtilen değerlerin
elektrik şebekesi değerleri ile aynı olup olmadığını
kontrol edin.

İkaz!
Makine üzerinde ayar işlemi yapmadan önce
daima fi şi prizden çıkarın.

Her türlü bakım ve montaj çalışmalarına
başlamadan önce aletin fi şini prizden çıkarın.

Makine güvenli bir şekilde kurulacaktır,

•

örneğin masa veya tezgah üstüne civata ile
sabitlenecektir.
Makineyi çalıştırmadan önce tüm kapak

•

ve güvenlik donanımları talimatlara uygun
şekilde monte edilmiş olacaktır.
Taşlama taşları serbest şekilde dönebilecektir.

•

Makinenin elektrik bağlantısını yapmadan

•

önce tip etiketi üzerinde belirtilen elektrik
değerleri ile şebeke değerlerinin aynı olup
olmadığını kontrol edin.

5.1 Kıvılcım koruyucunun montajı
(Şekil 2-4 / Poz. 3)

Kıvılcım koruyucuyu (3) ayarlama civatası (10) ile
taş motoruna monte edin.

5.2 Kıvılcım koruyucunun ayarlanması
(Şekil 5 / Poz. 3)

K ıvılcım koruyucuyu (3) ayarlama civatası (10)

•

ile, kuru taşlama taşı (5) ve kıvılcım koruyucu
(3) arasındaki mesafe mümkün olduğunca en
az olacak şekilde ayarlayın, bu mesafe kesin­likle 2 mm’den büyük olmamalıdır.
K ıvılcım koruyucuyu (3), periyodik olarak taşın

•

aşınması dengelenecek şekilde ayarlayın.

5.3 İş parçası dayanak tablasının montajı
(Şekil 6 / Poz. 7)

Bağlantı civatalarını (6) açın. İş parçası dayanak
tablasını (7) bağlantı civataları (6) ile taş motoruna
monte edin.

5.4 İş parçası dayanak tablasının ayarlanması
(Şekil 7 / Poz. 7)

İş parçası dayanak tablasını (7) bağlantı

•

civataları (6) ile, kuru taşlama taşı (5) ve iş
parçası dayanak tablası (7) arasında mümkün
olduğunca çok az bir aralık olacak ve bu aralık
kesinlikle 2 mm’den fazla olmayacak şekilde
ayarlayın.

TR

İş parçası dayanak tablasını (7) periyodik

•

aralıklar ile ayarlayın, böylece kuru taşlama
taşının (5) aşınması eşitlenmiş olur.

5.5 Taşlama taşının değiştirilmesi
(Şekil 8-9)

Koruma kapağı yan parçasının (B) 3 civatasını
(A) sökün ve yan parçayı çıkarın. Karşı taş tutma
elemanının somununu sabit tutarak somunu (D)
gevşetin (Dikkat sol taşlama taşı sol vida dişi

ile ve sağ taşlama taşı ise sağ vida dişi ile
bağlıdır). Arkasından fl anşı (C) çıkarın. Bundan

sonra taşlama taşını (5) değiştirebilirsiniz. Montaj
işlemi bez yardımı ile yapılır. Flanşı (C) mil üzerine
yerleştirin ve somunu (D) elden sıkın. Somunu
(D) sıkmak için taşlama taşını (5) bir bez ile sıkıca
tutun ve somunu (D) sıkın.

6. Kullanma

6.1 Açık/Kapalı şalteri (1)

Aleti çalıştırmak için Açık/Kapalı şalterini (1) 1
nolu pozisyona getirin.
Aleti kapatmak için Açık/Kapalı şalterini (1) 0 nolu
pozisyona getirin.

Aleti çalıştırdıktan sonra motorun azami devrine
erişmesini bekleyin. Ancak motor azami devrine
eriştikten sonra taşlama işlemine başlayın.

6.2 Taşlama

İnce taşlama işlemleri için ince taneli taşlama

•

taşı ve kalın taşlama işlemleri için kalın taneli
taşlama taşını kullanmanız tavsiye edilir.
Taşlamak istediğiniz iş parçasını iş parçası

•

dayanak tablası (7) üzerine koyun ve iş
parçasını yavaşca, istenilen açıda temas
edinceye kadar taşlama taşına doğru (5) ha­reket ettirin.
Optimal bir taşlama sonucu elde etmek için

•

iş parçasını hafifçe ileri geri hareket ettirin.
Ta şlama taşı (5) bu şekilde eşit olarak aşınır.
İş parçasının arada bir soğumasını sağlayın.

Dikkat!

Çalışma esnasında taş bloke olduğunda
işlemekte olduğunuz iş parçasını uzaklaştırın ve
taş motoru tekrar azami devrine erişinceye kadar
bekleyin.

- 59 -

TR

7. Elektrik kablosunun değiştirilmesi

Tehlike!

Bu aletin elektrik kablosu hasar gördüğünde
oluşabilecek herhangi bir tehlikenin önlenmesi
için kablo, üretici fi rma veya yetkili servis veya uz-
man bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça
Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu
prizden çıkarın.

8.1 Temizleme

Koruma tertibatı, havalandırma delikleri ve

•

motor gövdesini mümkün olduğunca toz ve
kirden temiz tutun. Aleti temiz bir bez ile silin
veya düşük basınçlı hava ile üfleyerek temiz­leyin.
Aleti kullandıktan hemen sonra temizlemenizi

•

tavsiye ederiz.
Aleti düzenli olarak nemli bir bezle ve sıvı

•

sabunla temizleyin. Temizleme deterjanı veya
solvent malzemesi kullanmayınız, bu malze­meler aletin plastik parçalarına zarar verebilir.
Cihazın içine su girmemesine dikkat edin.
Elektrikli aletin içine su girmesi elektrik çarp­ma riskini yükseltir.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba­laj içinde sevk edilir. Bu ambalaj hammaddedir
ve böylece geri kazanılabilir veya geri kazanım
sistemine iade edilebilir. Alet ve aksesuarları
örneğin metal ve plastik gibi çeşitli malzemeler­den meydana gelir. Arızalı parçaları evsel atıkların
atıldığı çöpe atmayın. Alet, yönetmeliklere uygun
şekilde bertaraf edilmesi için özel atık toplama
merkezlerine teslim edilmelidir. Bu atık toplama
merkezlerinin nerede olduğunu yerel yönetimler­den öğrenebilirsiniz.

10. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve
dona karşı korunmuş ve çocukların erişemeyeceği
bir yerde saklayın. Optimal depolama sıcaklığı
5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal
ambalajı içinde saklayın.

8.2 Bakım

Cihaz içinde bakımı yapılması gereken başka bir
parça yoktur.

8.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme­lidir:

Cihaz tipi

•

Cihazın ürün numarası

•

Cihazın kod numarası

•

İstenilen yedek parçanın yedek parça

•

numarası
Güncel bilgiler ve fi yatlar internette
www.isc-gmbh.info sayfasında açıklanmıştır.

- 60 -

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal
normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye
zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi :
Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle­re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz,
ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim
alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak­sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde
çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir.

Teknik değişiklikler olabilir

- 61 -

TR

Servis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin
irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu
partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz
kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek

Aşınma parçaları*
Sarf malzemesi/Sarf parçaları*Taşlama taşı
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil-
dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan
soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

•

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi

•

semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)?

•

Bu işlevi açıklayınız.

- 62 -

TR

Garanti belgesi

Sayın Müşterimiz,
ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam
doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk
olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya
başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Haklarınız bu Garanti düzen-

lemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Garanti kapsamına sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahildir.

Bu durumlarda garanti hizmetleri sadece arızanın onarımı veya aletin değiştirilmesi ile sınırlıdır. Alet-

lerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate

alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda

çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan

hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke

gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay-

naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar

veya aletin anormal çevre koşullarına maruz bı

siz olmasından kaynaklanan hasarlar.

- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı

yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde-

nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan

kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

- Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti

süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya

değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için

yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası

garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderile-

cektir.

rakılması veya bakım ve temizlik çalışmalarının yeter-

Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy-
etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti
koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

- 63 -

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Doppelschleifer TC-BG 175 (Einhell)

87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

2006/95/EC

2006/28/EC

X

2004/108/EC

2004/22/EC

1999/5/EC

97/23/EC

90/396/EC_2009/142/EC

89/686/EC_96/58/EC

X

2011/65/EC

X

2006/42/EC

Annex IV

Notifi ed Body:
Notifi ed Body No.:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2004/26/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 61029-1; EN 61029-2-4;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 04.02.2014

First CE: 14 Archive-File/Record: NAPR007572
Art.-No.: 44.126.30 I.-No.: 11014 Documents registrar: Daniel Protschka
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 64 -

Schunk/Product-ManagementWeichselgartner/General-Manager

- 65 -

- 66 -

- 67 -

EH 06/2014 (01)
