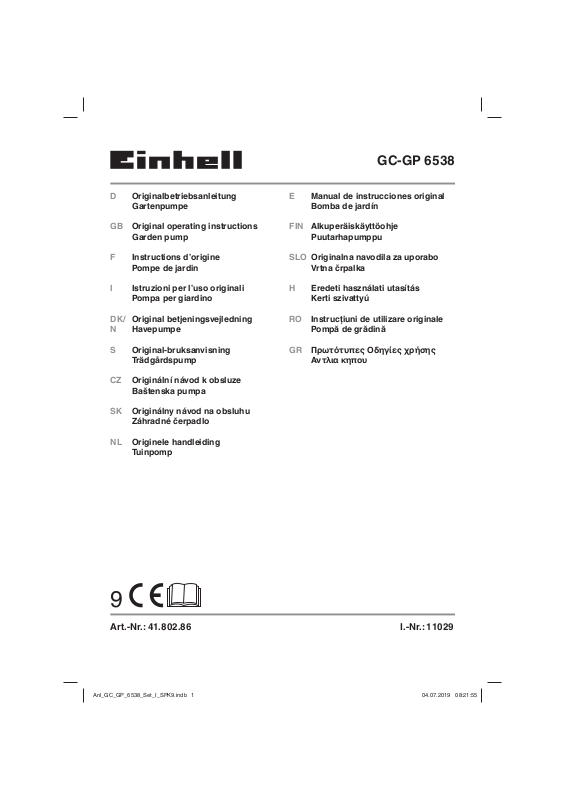

GC-GP 6538
D Originalbetriebsanleitung
Gartenpumpe
GB Original operating instructions
Garden pump
F Instructions d’origine
Pompe de jardin
I Istruzioni per l’uso originali
Pompa per giardino
DK/ Original betjeningsvejledning
N Havepumpe
S Original-bruksanvisning
Trädgårdspump
CZ Originální návod k obsluze
Baštenska pumpa
SK Originálny návod na obsluhu
Záhradné čerpadlo
NL Originele handleiding
Tuinpomp
E Manual de instrucciones original
Bomba de jardín
FIN Alkuperäiskäyttöohje
Puutarhapumppu
SLO Originalna navodila za uporabo
Vrtna črpalka
H Eredeti használati utasítás
Kerti szivattyú
RO Instrucţiuni de utilizare originale
Pompă de grădină
GR Πρωτότυπες Οδηγίες χρήσης
Αντλια κηπου
9
Art.-Nr.: 41.802.86 I.-Nr.: 11029
Anl_GC_GP_6538_Set_I_SPK9.indb 1Anl_GC_GP_6538_Set_I_SPK9.indb 1 04.07.2019 08:21:5504.07.2019 08:21:55
Page 2
1
51
4
3
2
2 3
- 2 -
Anl_GC_GP_6538_Set_I_SPK9.indb 2Anl_GC_GP_6538_Set_I_SPK9.indb 2 04.07.2019 08:21:5904.07.2019 08:21:59
Page 3
4
5
- 3 -
Anl_GC_GP_6538_Set_I_SPK9.indb 3Anl_GC_GP_6538_Set_I_SPK9.indb 3 04.07.2019 08:22:0204.07.2019 08:22:02
Page 4
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- 4 -
Anl_GC_GP_6538_Set_I_SPK9.indb 4Anl_GC_GP_6538_Set_I_SPK9.indb 4 04.07.2019 08:22:0404.07.2019 08:22:04
Page 5
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Druckanschluss (R1 AG)
2. Wasserablassschraube
3. Sauganschluss (R1 AG)
4. Wassereinfüllschraube
5. Netzschalter
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Gartenpumpe
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Einsatzbereich:
Zum Bewässern und Gießen von Grünanla-
•
gen, Gemüsebeeten und Gärten.
Zum Betreiben von Rasensprengern.
•
Mit Vorfilter zur Wasserentnahme aus Tei-
•
chen, Bächen, Regentonnen, RegenwasserZisternen und Brunnen.
Zur Brauchwasserversorgung.
•
Fördermedien:
Zur Förderung von klarem Wasser (Süßwas-
•
ser), Regenwasser oder leichter Waschlauge/
Brauchwasser.
Die maximale Temperatur der Förderflüssig-
•
keit sollte im Dauerbetrieb +35° C nicht überschreiten.
Mit diesem Gerät dürfen keine brennbaren,
•
gasenden oder explosiven Flüssigkeiten gefördert werden.
Die Förderung von aggressiven Flüssigkeiten
•
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
Dieses Gerät ist nicht für die Förderung von
•
Trinkwasser geeignet.
- 5 -
Anl_GC_GP_6538_Set_I_SPK9.indb 5Anl_GC_GP_6538_Set_I_SPK9.indb 5 04.07.2019 08:22:0404.07.2019 08:22:04
Page 6
D
Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss .......................220-240 V ~ 50 Hz
Aufnahmeleistung ................................. 650 Watt
Fördermenge max. ..................................3800 l/h
Förderhöhe max. ......................................... 36 m
Förderdruck max. ....................0,36 MPa (3,6 bar)
Ansaughöhe max.: ......................................... 8 m
Druckanschluss ..................ca. 33,3 mm (R1AG)
Sauganschluss: ...................ca. 33,3 mm (R1AG)
Wassertemperatur max. ............................. 35 °C
Schutzart: ......................................................IPX4
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Grundsätzlich empfehlen wir die Verwendung
eines Vorfi lters und einer Sauggarnitur mit Saug-
schlauch, Saugkorb und Rückschlagventil, um
lange Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
5.1 Montage des Tragegriff es
Folgen Sie den Bildern 2 bis 5 für die Montage
des Tragegriff es.
5.2 Saugleitungsanschluss
Befestigen Sie den Saugschlauch (mind. ca.
•
19 mm (¾ ”) Kunststoffschlauch mit Spiralversteifung) entweder direkt oder über einen
Gewindenippel an den Sauganschluss (3) ca.
33,3 mm (R1 AG) des Gerätes.
Der verwendete Saugschlauch sollte mit
•
einem Saugventil ausgestattet sein. Wenn
das Saugventil nicht verwendet werden kann,
sollte ein Rückschlagventil in der Saugleitung
angebracht sein.
Die Saugleitung von der Wasserentnahme
•
zum Gerät steigend verlegen. Vermeiden Sie
unbedingt die Verlegung der Saugleitung
über die Pumpenhöhe, Luftblasen in der
Saugleitung verzögern und verhindern den
Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
•
dass diese keinen mechanischen Druck auf
das Gerät ausüben.
Das Saugventil sollte genügend tief im
•
Wasser liegen, sodass durch Absinken des
Wasserstandes ein Trockenlauf des Gerätes
vermieden wird.
Eine undichte Saugleitung verhindert durch
•
Luftansaugen das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkör-
•
pern (Sand usw.). Wenn nötig, installieren Sie
zu diesem Zweck einen Vorfilter.
5.3 Druckleitungsanschluss
Die Druckleitung (sollte mind. ca. 19 mm (¾ ”)
•
sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss (1) ca.
33,3 mm (R1AG) des Gerätes angeschlossen
werden.
Selbstverständlich kann mit entsprechenden
•
Verschraubungen ein ca. 13 mm (½ ”) Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch
reduziert.
Während des Ansaugvorgangs sind die in der
•
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen,
damit die in der Saugleitung vorhandene Luft
frei entweichen kann.
5.4 Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
•
Schutzkontakt-Steckdose 220-240 V~ 50 Hz.
Absicherung mindestens 10 Ampere.
Gegen Überlastung oder Blockierung wird
•
der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet
sich das Gerät wieder selbstständig ein.
- 6 -
Anl_GC_GP_6538_Set_I_SPK9.indb 6Anl_GC_GP_6538_Set_I_SPK9.indb 6 04.07.2019 08:22:0504.07.2019 08:22:05
Page 7
6. Bedienung
Das Gerät auf festen, ebenen und waagrech-
•
ten Standort aufstellen.
Pumpengehäuse über die Wassereinfüll-
•
schraube (4) mit Wasser auffüllen. Ein
Auffüllen der Saugleitung beschleunigt den
Ansaugvorgang.
Alle Absperrvorrichtungen in der Druckleitung
•
(Spritzdüse, Ventile usw.) müssen beim Ansaugen vollständig geöffnet sein, damit jegliche Luft aus der Ansaugleitung entweichen
kann.
Netzleitung anschließen.
•
Gerät am Netzschalter (5) einschalten – das
•
Ansaugen kann bei max. Ansaughöhe bis zu
5 Minuten dauern.
Nach Beendigung der Arbeit Gerät am Netz-
•
schalter (5) ausschalten.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
D
Im Geräteinneren befinden sich keine weite-
•
ren zu wartenden Teile.
8.2 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
8. Reinigung, Wartung und
Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pfl ege.
Gefahr!
Vor jeder Wartung ist das Gerät spannungsfrei zu
schalten, hierzu ziehen Sie den Netzstecker der
Pumpe aus der Steckdose.
8.1 Wartung
Bei eventueller Verstopfung des Gerätes
•
schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch
ab. Öffnen Sie die Wasserleitung. Schalten
Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt
werden.
Anl_GC_GP_6538_Set_I_SPK9.indb 7Anl_GC_GP_6538_Set_I_SPK9.indb 7 04.07.2019 08:22:0504.07.2019 08:22:05
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf.
Vor längerem Nichtgebrauch oder Überwin-
•
terung ist die Pumpe gründlich mit Wasser
durchzuspülen, komplett zu entleeren und
trocken zu lagern.
Bei Frostgefahr muss das Gerät vollkommen
•
entleert werden.
Nach längeren Stillstandzeiten durch kurzes
•
Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
- 7 -
Page 8
D
11. Fehlersuchplan
Störungen Mögliche Ursache Behebung
Kein Motoranlauf - Netzspannung fehlt
- Pumpenrad blockiert- Thermowächter hat abgeschaltet
Pumpe saugt nicht an- Saugventil nicht im Wasser
- Pumpengehäuse ohne Wasser
- Luft in der Saugleitung
- Saugventil undicht
- Saugkorb (Saugventil) verstopft
- max. Saughöhe überschritten
Fördermenge ungenügend
- Saughöhe zu hoch
- Saugkorb verschmutzt
- Wasserspiegel sinkt rasch
- Pumpenleistung verringert durch
Schadstoff e
Thermoschalter
schaltet die Pumpe
- Motor überlastet, Reibung durch
Fremdstoff e zu hoch
ab
- Netzspannung überprüfen
- Pumpe zerlegen und reinigen
- Saugventil im Wasser anbringen
- Wasser in Pumpengehäuse füllen
- Dichtigkeit der Saugleitung überprüfen
- Saugventil reinigen
- Saugkorb reinigen
- Saughöhe überprüfen
- Saughöhe überprüfen
- Saugkorb reinigen
- Saugventil tiefer legen
- Pumpe reinigen und Verschleißteile
ersetzen
- Pumpe demontieren und reinigen,
Ansaugen von Fremdstoff en verhin-
dern (Filter)
- 8 -
Anl_GC_GP_6538_Set_I_SPK9.indb 8Anl_GC_GP_6538_Set_I_SPK9.indb 8 04.07.2019 08:22:0504.07.2019 08:22:05
Page 9
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 9 -
Anl_GC_GP_6538_Set_I_SPK9.indb 9Anl_GC_GP_6538_Set_I_SPK9.indb 9 04.07.2019 08:22:0604.07.2019 08:22:06
Page 10
D
Ser vice-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Vorfi lter, Filterpatrone
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 10 -
Anl_GC_GP_6538_Set_I_SPK9.indb 10Anl_GC_GP_6538_Set_I_SPK9.indb 10 04.07.2019 08:22:0604.07.2019 08:22:06
Page 11
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 11 -
Anl_GC_GP_6538_Set_I_SPK9.indb 11Anl_GC_GP_6538_Set_I_SPK9.indb 11 04.07.2019 08:22:0604.07.2019 08:22:06
Page 12
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_GC_GP_6538_Set_I_SPK9.indb 12Anl_GC_GP_6538_Set_I_SPK9.indb 12 04.07.2019 08:22:0704.07.2019 08:22:07
Page 13
GB
Danger! - Read the operating instructions to reduce the risk of inquiry
This equipment can be used by children of 8 years and older and by
people with limited physical, sensory or mental capacities or those
with no experience and knowledge if they are supervised or have received instruction in how to use the equipment safely and understand
the dangers which result from such use. Children are not allowed to
play with the equipment. Unless supervised, children are not allowed
to clean the equipment and carry out user-level maintenance work.
- 13 -
Anl_GC_GP_6538_Set_I_SPK9.indb 13Anl_GC_GP_6538_Set_I_SPK9.indb 13 04.07.2019 08:22:0704.07.2019 08:22:07
Page 14
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Pressure connector (R1 male thread)
2. Water drain screw
3. Suction connector (R1 male thread)
4. Water fi ller screw
5. Power switch
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Garden pump
•
Original operating instructions
•
Safety instructions
•
3. Proper use
Applications
Irrigation and watering of green areas, vege-
•
table beds and gardens.
Operation of lawn sprinklers.
•
For drawing water from ponds, streams, rain-
•
water butts, rainwater cisterns and springs
For supplying service water
•
Transport media:
For the pumping of clear water (fresh water),
•
rainwater or light suds/service water.
The maximum temperature of the fluid must
•
not exceed +35°C if the equipment is operated permanently.
Do not use the equipment to pump inflamma-
•
ble, gassing or explosive fluids.
The pumping of aggressive liquids (acids, al-
•
kalis, silo seepage etc.) as well as liquids with
abrasive substances (sand) must likewise be
avoided.
This equipment is not designed to convey
•
drinking water.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
- 14 -
Anl_GC_GP_6538_Set_I_SPK9.indb 14Anl_GC_GP_6538_Set_I_SPK9.indb 14 04.07.2019 08:22:0804.07.2019 08:22:08
Page 15
GB
4. Technical data
Mains connection: ...................220-240 V ~ 50 Hz
Power consumption: ................................... 650 W
Pumping rate max. ...................................3800 l/h
Delivery head max. ...................................... 36 m
Delivery pressure max. ...........0.36 MPa (3.6 bar)
Suction height max. ....................................... 8 m
Pressure
connection: ... approx. 33.3 mm (R1 male thread)
Suction
connection: .... approx. 33.3 mm (R1 male thread)
Water temperature max. ............................... 35°C
Protection type: .............................................IPX4
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
As a basic principle, we recommend the use of
a preliminary filter and a suction set with suction
hose, intake cage and non-return valve, in order
to prevent long priming periods and unnecessary
damage to the pump as a result of stones and
solid foreign bodies.
5.1 Fitting the carry handle
Refer to Fig. 2 – 5 for assembly of the carry handle.
5.2 Connecting the intake line
Fasten the suction hose (at least approx. 19
•
mm (¾“) plastic hose with spiral reinforcement) to the suction connection approx. 33.3
mm (R1 male thread) of the equipment either
directly or via a threaded nipple.
The suction hose used should be equipped
•
with an intake valve. If the intake valve cannot
be used, a non-return valve should be installed in the intake line.
Position the intake line so that it rises from
•
the water withdrawal point to the equipment.
Avoid positioning the intake line higher than
the pump, as this would delay the escape of
air bubbles from the intake line and impede
the priming process.
Install the intake and discharge lines in such
•
a way that they do not exert any mechanical
pressure on the equipment.
The intake valve should be low enough in the
•
water to ensure that if the water level falls, the
unit will not run dry.
A leaking intake line will draw in air and there-
•
fore not draw in any water.
Prevent the intake of foreign bodies (sand,
•
etc.). If necessary, install a coarse filter for
this purpose.
5.3 Connecting the discharge line
The discharge line (min. 19 mm (¾“)) must be
•
connected to the 33.3 mm (R1 male thread)
female thread discharge line connector of the
equipment either directly or with the aid of a
threaded nipple.
With the right couplings it is also possible, of
•
course, to use a 13 mm (½ “) delivery hose.
The smaller delivery hose results in a lower
delivery rate.
During the priming operation, fully open any
•
shut-off mechanisms (spray nozzles, valves,
etc.) in the pressure line so that the air can
escape without obstruction.
5.4 Electrical connections
Connect the appliance to a 220-240 V ~ 50
•
Hz socket-outlet with earthing contact. Minimum fuse 10 ampere.
A built-in thermostat protects the motor from
•
overloading and blocking. The pump is switched off automatically by the thermostat if
overheating occurs and is switched on again
automatically after cooling.
6. Operation
Install the equipment on a solid and level
•
surface.
Fill the pump housing with water via the water
•
filler screw (4). Filling the intake line will accelerate the priming process.
All the shut-off devices in the discharge line
•
(spray nozzle, valves etc.) must be fully opened during intake in order to permit all air to
escape from the intake line.
Connect the mains cable.
•
Switch on the equipment with the power
•
switch (5) - water can be suctioned in for up
to 5 minutes (maximum suction height).
After finishing the work, switch off the equip-
•
ment with the power switch (5).
- 15 -
Anl_GC_GP_6538_Set_I_SPK9.indb 15Anl_GC_GP_6538_Set_I_SPK9.indb 15 04.07.2019 08:22:0804.07.2019 08:22:08
Page 16
GB
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
The equipment is almost completely maintenance
free. In order to ensure a long service life, however, we recommend that you regularly check and
care for the product.
Danger!
The equipment must be disconnected from the
power supply (pull the power plug) prior to performing any maintenance.
8.1 Servicing
If the equipment becomes clogged, connect
•
the discharge line to the water line and disconnect the suction hose. Open the water
line. Switch on the equipment several times
for approx. two seconds. This should resolve
the majority of clog-related problems.
There are no parts inside the equipment
•
which require additional maintenance.
9. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
If the pump is not going to be used for a long
•
time or has to be removed for the winter
months, rinse it out with water, empty it completely and allow it to dry.
The equipment must be completely drained
•
before it is subjected to frost.
After long stoppages, make sure the rotor
•
turns correctly by briefly switching the pump
on and off.
8.2 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.isc-gmbh.info
- 16 -
Anl_GC_GP_6538_Set_I_SPK9.indb 16Anl_GC_GP_6538_Set_I_SPK9.indb 16 04.07.2019 08:22:0804.07.2019 08:22:08
Page 17
GB
11. Troubleshooting guide
Faults Cause Remedy
Motor fails to start up- No mains voltage
- Pump rotor blocked -thermostat
switched off
No intake - Intake valve not in water
- Pump chamber without water connection
- Air in intake line air-tight
- Intake valve leaks
- Strainer (intake valve) blocked
- Max. suction height exceeded
Inadequate delivery
rate
- Suction height too high
- Strainer dirty
- Water level falling rapidly
- Pump performance diminishedby
contaminants part
Thermostat switches pump off
- Motor overloaded - friction caused
by foreign substances too high
- Check voltage
- Dismantle and clean pump
- Immerse intake valve in water
- Fill water into intake
- Make sure intake line is close
- Clean intake valve
- Clean strainer
- Check suction height
- Check suction height
- Clean strainer
- Place the suction hose at a deeper
level
- Clean pump and replace wearing
- Dismantle and clean pump. Prevent
intake of foreign substances (fi lter)
- 17 -
Anl_GC_GP_6538_Set_I_SPK9.indb 17Anl_GC_GP_6538_Set_I_SPK9.indb 17 04.07.2019 08:22:0904.07.2019 08:22:09
Page 18
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 18 -
Anl_GC_GP_6538_Set_I_SPK9.indb 18Anl_GC_GP_6538_Set_I_SPK9.indb 18 04.07.2019 08:22:0904.07.2019 08:22:09
Page 19
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Coarse fi lter, fi lter cartridge
Consumables*
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 19 -
Anl_GC_GP_6538_Set_I_SPK9.indb 19Anl_GC_GP_6538_Set_I_SPK9.indb 19 04.07.2019 08:22:0904.07.2019 08:22:09
Page 20
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 20 -
Anl_GC_GP_6538_Set_I_SPK9.indb 20Anl_GC_GP_6538_Set_I_SPK9.indb 20 04.07.2019 08:22:0904.07.2019 08:22:09
Page 21
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Cet appareil peut être utilisé par les enfants à partir de 8 ans et les
personnes avec des capacités physiques, sensorielles ou intellectuelles diminuées ou possédant un manque d‘expérience ou de connaissances à condition qu‘elles soient surveillées ou aient reçus les
instructions relatives à l‘utilisation sûre de l‘appareil et qu‘elles comprennent les risques résultant de cette utilisation. Les enfants ne doivent pas jouer avec l‘appareil. Les enfants ne doivent pas eff ectuer le
nettoyage et la maintenance de l‘utilisateur sans surveillance.
- 21 -
Anl_GC_GP_6538_Set_I_SPK9.indb 21Anl_GC_GP_6538_Set_I_SPK9.indb 21 04.07.2019 08:22:1004.07.2019 08:22:10
Page 22
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Raccord de pression (R1 fi let ext.)
2. Bouchon de vidange d’eau
3. Raccord d’aspiration (R1 fi let ext.)
4. Vis de remplissage d’eau
5. Interrupteur réseau
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Pompe de jardin
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
Domaine d’application
Pour l’irrigation et l’arrosage d’espaces verts,
•
de carrés de légumes et de jardins
Pour le service d’arroseurs automatiques
•
Pour la prise d’eau d’étangs, de ruisseaux, de
•
fûts d’eau de pluie, citernes d’eau de pluie et
de puits
Pour l’approvisionnement en eau sanitaire
•
Fluides refoulés :
Destiné au refoulement d’eau claire (eau dou-
•
ce), eau de pluie ou légères lessives / eaux
usées.
Ne pas dépasser la température maximale du
•
liquide refoulé en fonctionnement continu de
+35°C.
Il est interdit de refouler des liquides combus-
•
tibles, gazeux ou explosifs avec cet appareil.
Le refoulement de liquides agressifs (acides,
•
lessive alcaline, sève d’écoulement de silos,
etc.) ainsi que de liquides contenant des substances abrasives (sable) doit également être
évité
Cet appareil ne convient pas au transport
•
d’eau potable.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
- 22 -
Anl_GC_GP_6538_Set_I_SPK9.indb 22Anl_GC_GP_6538_Set_I_SPK9.indb 22 04.07.2019 08:22:1004.07.2019 08:22:10
Page 23
F
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Branchement réseau ..............220-240 V ~ 50 Hz
Puissance absorbée ............................650 watts
Refoulement maxi. .................................3800 l./h.
Hauteur manométrique maxi. ....................... 36 m
Pression de refoulement maxi. 0,36 MPa (3,6 bar)
Hauteur d’aspiration maxi. : ............................ 8 m
Raccord de pression ...env. 33,3 mm (R1 fi let ext.)
Raccord d’aspiration : .env. 33,3 mm (R1 fi let ext.)
Température de l’eau maxi. ......................... 35 °C
Type de protection : ......................................IPX4
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Nous préconisons fondamentalement l‘utilisation
d‘un préfiltre et d‘une garniture d‘aspiration
comprenant un tuyau d‘aspiration, un panier
d‘aspiration et un clapet anti-retour qui permettra
d‘éviter de longs temps de ré-aspiration et un
endommagement inutile de la pompe par des
pierres et des corps étrangers solides.
Le tuyau d‘aspiration utilisé devrait être
•
équipé d‘une valve d‘aspiration. Si la valve
d‘aspiration ne peut pas être utilisée, il convient d‘installer un clapet anti-retour dans la
conduite d‘aspiration.
Posez la conduite d‘aspiration en la faisant
•
monter de la prise d‘eau jusqu‘à l‘appareil.
Évitez absolument de poser la conduite
d‘aspiration au-dessus de la hauteur de la
pompe ; des bulles d‘air dans la conduite
d‘aspiration ralentissent et empêchent le processus d‘aspiration.
La conduite d‘aspiration et celle de pression
•
doivent être posées de telle manière qu‘elles
ne puissent exercer aucune pression mécanique sur l‘appareil.
La valve d‘aspiration doit se trouver à une
•
profondeur suffisante dans l‘eau pour que,
lorsque le niveau d‘eau baisse, on puisse
empêcher que l‘appareil ne marche à sec.
Une conduite d‘aspiration non étanche
•
empêche d‘aspirer l‘eau en raison de l‘air
aspiré.
Évitez l‘aspiration de corps étrangers (sable
•
etc.). Si nécessaire, installez un préfiltre à cet
effet.
5.3 Raccord de la conduite de pression
La conduite de pression (devrait avoir au
•
moins 19 mm (¾ ”) doit être directement raccordée au raccord de la conduite de pression
(33,3 mm (R1 fi let ext.)) de l’appareil ou via
un raccord fileté.
Evidemment, vous pouvez utiliser un tuyau
•
de refoulement de 13 mm (½ ”) avec des
raccords vissés correspondants. Le débit est
réduit par le tuyau de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez
•
pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisation, soupapes etc.) pour laisser échapper
librement l’air dans la conduite d’aspiration.
5.1 Montage de la poignée de transport
Suivez les illustrations 2 à 5 pour le montage de
la poignée de transport.
5.2 Raccord de la conduite d‘aspiration
Fixez le tuyau d‘aspiration (tuyau en plastique
•
avec renforcement spiralaire d‘au moins 19
mm de diamètre (¾ ”)) soit directement, soit
par le biais d‘un raccord fileté sur le raccordement d‘aspiration d‘env. 33,3 mm (R1 fi let
ext.) de l‘appareil.
Anl_GC_GP_6538_Set_I_SPK9.indb 23Anl_GC_GP_6538_Set_I_SPK9.indb 23 04.07.2019 08:22:1004.07.2019 08:22:10
5.4 Installation électrique
Le raccordement électrique s’effectue sur une
•
prise de courant de sécurité de 220-240 V
~ 50 Hz. Protection par fusible: au moins 10
ampères.
Le thermostat installé protège le moteur con-
•
tre une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement la pompe; après son refroidissement, la
pompe se remet automatiquement en marche.
- 23 -
Page 24
6. Commande
Mettez l’appareil sur un sol solide, plan et
•
horizontal.
Rempliez le corps de pompe d’eau via la vis
•
de remplissage d’eau (4). Un remplissage de
la conduite d’aspiration accélère l’aspiration.
Tous les dispositifs d‘arrêt de la conduite
•
sous-pression doivent être entièrement ouverts lors de l‘aspiration (buse d‘aspersion,
valves etc.) afin que tout l‘air puisse s‘évacuer
par la conduite d‘aspiration.
Raccordez le câble réseau.
•
Mettez l’appareil en circuit avec le commu-
•
tateur principal (5) – l’aspiration peut durer 5
minutes pour une hauteur d’aspiration maxi.
Une fois le travail achevé, mettez l’appareil
•
hors circuit avec le commutateur principal (5).
7. Remplacement de la ligne de
raccordement réseau
Danger !
Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.
F
Aucune pièce à l’intérieur de l’appareil n’a
•
besoin de maintenance.
8.2 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
8. Nettoyage, maintenance et
commande de pièces de
rechange
L’appareil est pratiquement sans maintenance.
Nous recommandons toutefois d’eff ectuer des
contrôles et un entretien réguliers afi n d’en assu-
rer une longue durée de vie.
Danger !
Avant chaque maintenance, mettez l’appareil
hors tension, pour ce faire, retirez la fi che de con-
tact de pompe de la prise de courant.
8.1 Maintenance
Si l’appareil est bouché, raccordez la condu-
•
ite de pression à la conduite d’eau et retirez
le tuyau d’aspiration. Ouvrez l’alimentation en
eau. Mettez l’appareil plusieurs fois en circuit
pendant env. deux secondes. De cette manière, il est possible d’éliminer les obstructions
dans la plupart des cas.
Anl_GC_GP_6538_Set_I_SPK9.indb 24Anl_GC_GP_6538_Set_I_SPK9.indb 24 04.07.2019 08:22:1104.07.2019 08:22:11
10. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Avant une non-utilisation prolongée ou la
•
conservation pendant l’hiver, rincer la pompe
soigneusement à l’eau, la vider et la ranger
dans un endroit sec.
En cas de risque de gel, videz complètement
•
l’appareil.
Après un temps d’arrêt prolongé, vérifier par
•
une courte mise en et hors circuit que le rotor
tourne parfaitement.
- 24 -
Page 25
F
11. Plan de recherche des erreurs
Dérangements Origines Remède
Pas de démarrage - Pas de tension du réseau
- Roue à aubes est bloquée -Thermostat s’est arrêté
Pompe n’aspire pas - Soupape d’aspiration n’est pas
dans l’eau
- Corps de pompe sans eau
- Air dans la conduite d’aspiration
- Soupape d’aspiration non étanche
- Panier d’aspiration (soupape
d’aspiration) bouchée
- Hauteur d’aspiration max. dépassée
Débit insuffi sant - Hauteur d’aspiration trop élevée
- Panier d’aspiration sali
- Niveau d’eau baisse rapidement
- Puissance de la pompe réduite à
cause de substances nocives
Thermorupteur
met la pompe hors
- Moteur surchargé - frottement élevé
dû à des corps solides
circuit
- Vérifi er la tension
- Démonter la pompe et la nettoyer
- Immerger la soupape d’aspiration
- Remplir de l’eau dans le raccord
d’aspiration
- Vérifi er l’étanchéité de la conduite
d’aspiration
- Nettoyer la soupape d’aspiration
- Nettoyer le panier d’aspiration
- Vérifi er la hauteur d’aspiration
- Vérifi er la hauteur d’aspiration
- Nettoyer le panier d’aspiration
- Placez le tuyau d’aspiration plus
bas
- Nettoyer la pompe et remplacer les
pièces usées
- Démonter la pompe et la nettoyer.
Empêcher l’aspiration de corps solides (fi ltre)
- 25 -
Anl_GC_GP_6538_Set_I_SPK9.indb 25Anl_GC_GP_6538_Set_I_SPK9.indb 25 04.07.2019 08:22:1104.07.2019 08:22:11
Page 26
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
- 26 -
Anl_GC_GP_6538_Set_I_SPK9.indb 26Anl_GC_GP_6538_Set_I_SPK9.indb 26 04.07.2019 08:22:1104.07.2019 08:22:11
Page 27
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* Préfi ltre, cartouche de fi ltre
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
- 27 -
Anl_GC_GP_6538_Set_I_SPK9.indb 27Anl_GC_GP_6538_Set_I_SPK9.indb 27 04.07.2019 08:22:1104.07.2019 08:22:11
Page 28
F
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.
- 28 -
Anl_GC_GP_6538_Set_I_SPK9.indb 28Anl_GC_GP_6538_Set_I_SPK9.indb 28 04.07.2019 08:22:1204.07.2019 08:22:12
Page 29
I
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso
Questo apparecchio può essere usato da bambini a partire dagli 8
anni e da persone con capacità fi siche, sensoriali o mentali ridotte o
prive di esperienza e conoscenze solo se vengono sorvegliati o sono
stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi
ad esso connessi. I bambini non devono giocare con l‘apparecchio.
Le operazioni di pulizia e di manutenzione a carico dell‘utilizzatore
non devono venire eseguite dai bambini se non sono sorvegliati.
- 29 -
Anl_GC_GP_6538_Set_I_SPK9.indb 29Anl_GC_GP_6538_Set_I_SPK9.indb 29 04.07.2019 08:22:1204.07.2019 08:22:12
Page 30
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1)
1. Attacco di mandata (R1 fi letto esterno)
2. Tappo a vite di scarico dell’acqua
3. Attacco di aspirazione (R1 fi letto esterno)
4. Tappo a vite di mandata dell’acqua
5. Interruttore di rete
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
Pompa autoadescante
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
•
3. Utilizzo proprio
Domaine d’application
Pour l’irrigation et l’arrosage d’espaces verts,
•
de carrés de légumes et de jardins
Pour le service d’arroseurs automatiques
•
Per il prelievo d’acqua da stagni, ruscelli, botti
•
e cisterne dell’acqua piovana e da pozzi
Per l’alimentazione dell’acqua sanitaria
•
Fluidi convogliati
Per convogliare acqua pulita (acqua dolce),
•
acqua piovana oppure leggere soluzioni alcaline/acqua sanitaria.
La temperatura massima del liquido convog-
•
liato non deve superare i +35 °C in esercizio
continuo.
Con questo apparecchio non devono venire
•
convogliati liquidi infiammabili, gassosi o esplosivi.
È sconsigliato convogliare liquidi aggressivi
•
(acidi, soluzioni alcaline, acque di percolamento silo, etc.) e dei liquidi con sostanze
abrasive (sabbia).
Questo apparecchio non è adatto al convogli-
•
amento dell’acqua potabile.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
- 30 -
Anl_GC_GP_6538_Set_I_SPK9.indb 30Anl_GC_GP_6538_Set_I_SPK9.indb 30 04.07.2019 08:22:1204.07.2019 08:22:12
Page 31
I
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Collegamento alla rete ............220-240 V ~ 50 Hz
Potenza assorbita ...................................650 watt
Portata max. .............................................3800 l/h
Prevalenza max. ........................................... 36 m
Pressione di mandata max.: ....0,36 MPa (3,6 bar)
Altezza di aspirazione max. ............................ 8 m
Attacco di
mandata .............. ca. 33,3 mm (R1 fi letto esterno)
Attacco di
aspirazione: ........ca. 33,3 mm (R1 fi letto esterno)
Temperatura max. dell’acqua ....................... 35°C
Tipo di protezione: ........................................IPX4
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.
Consigliamo fondamentalmente l’uso di un prefiltro e di un set di aspirazione con tubo aspirante,
griglia e valvola antiritorno, per evitare dei lunghi
tempi di riaspirazione e un inutile danneggiamento della pompa a causa di pietre e impurità solide.
5.1 Montaggio della maniglia di trasporto
Per montare la maniglia di trasporto seguite le
figure da 2 a 5.
5.2 Attacco del tubo di aspirazione
Fissate il tubo di aspirazione (tubo flessibile
•
in materiale plastico di almeno ca. 19 mm
(¾”) con spirale di rinforzo) all‘attacco di aspirazione di ca. 33,3 mm (R1 filetto esterno)
dell‘apparecchio direttamente o mediante un
raccordo filettato.
Il tubo di aspirazione usato dovrebbe essere
•
dotato di una valvola di aspirazione. Se non
fosse possibile usare la valvola di aspirazione, si deve montare una valvola antiritorno nel
tubo di aspirazione.
Il tubo di aspirazione deve essere installato in
•
senso ascendente tra il prelievo dell’acqua e
l‘apparecchio. Evitate assolutamente la posa
del tubo di aspirazione al di sopra dell’altezza
della pompa. Eventuali bolle d’aria nel tubo di
aspirazione rallentano o impediscono il processo di aspirazione.
Il tubo di aspirazione e di mandata devo-
•
no venire montati in maniera tale da non
esercitare nessuna pressione meccanica
sull‘apparecchio.
La valvola di aspirazione deve essere
•
immersa nell‘acqua ad una profondità
tale da evitare un funzionamento a secco
dell‘apparecchio in caso di abbassamento
del livello d‘acqua.
Se il tubo di aspirazione non è a tenuta,
•
aspirando aria esso impedisce l‘aspirazione
dell‘acqua.
Evitate l‘aspirazione di impurità (sabbia ecc.).
•
Se necessario, a tale scopo installate un
prefiltro.
5.3 Attacco del tubo di mandata
Il tubo di mandata (dovrebbe essere almeno
•
di 19 mm (¾ di pollice)) deve venire collegato
direttamente o attraverso un raccordo filettato
all’attacco relativo (33,3 mm (R1 filetto esterno)) dell’apparecchio.
Evidemment, vous pouvez utiliser un tuyau
•
de refoulement de 13 mm (½ ”) avec des
raccords vissés correspondants. Le débit est
réduit par le tuyau de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez
•
pleinement les organes d’obturation dans la
conduite de refoulement (buse de pulvérisation, soupapes etc.) pour laisser échapper
librement l’air dans la conduite d’aspiration.
5.4 Installation électrique
Le raccordement électrique s’effectue sur une
•
prise de courant de sécurité de 220-240 V
~ 50 Hz. Protection par fusible: au moins 10
ampères.
Le thermostat installé protège le moteur con-
•
tre une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement la pompe; après son refroidissement, la
pompe se remet automatiquement en marche.
- 31 -
Anl_GC_GP_6538_Set_I_SPK9.indb 31Anl_GC_GP_6538_Set_I_SPK9.indb 31 04.07.2019 08:22:1304.07.2019 08:22:13
Page 32
6. Uso
Mettete l’apparecchio su un piano solido, pi-
•
atto e orizzontale.
Riempite la carcassa della pompa di acqua
•
attraverso il tappo a vite di riempimento (4). Il
riempimento del tubo di aspirazione accelera
il processo di aspirazione.
Tutti i dispositivi di chiusura nel tubo di
•
mandata (ugello di spruzzo, valvole ecc.)
devono essere completamente aperti durante
l‘aspirazione in modo che l‘aria possa uscire
dal tubo di aspirazione.
Collegate il cavo di alimentazione.
•
Inserite l’apparecchio dall’interruttore di rete
•
(5) - in caso di prevalenza max. la procedura
di aspirazione può durare fino a 5 minuti.
Al termine del lavoro disinserite l’apparecchio
•
dall’interruttore di rete (5).
7. Sostituzione del cavo di
alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.
I
All’interno dell’apparecchio non si trovano
•
altre parti sottoposte ad una manutenzione
qualsiasi.
8.2 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
9. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
10. Conservazione
8. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
L’apparecchio non richiede quasi nessuna manutenzione. Per garantire una lunga durata consigliamo pero di controllare e curare regolarmente
l’apparecchio.
Pericolo!
Prima di ogni manutenzione all’apparecchio togliete la tensione, staccando il cavo della pompa
dalla presa di corrente.
8.1 Manutenzione
In caso di un’eventuale ostruzione
•
dell’apparecchio collegate il tubo di mandata al rubinetto dell’acqua e staccate il tubo
flessibile di aspirazione. Aprite il rubinetto
dell’acqua. Accendete l’apparecchio più volte
per ca. due secondi. In questa maniera si può
eliminare la maggior parte delle ostruzioni.
Anl_GC_GP_6538_Set_I_SPK9.indb 32Anl_GC_GP_6538_Set_I_SPK9.indb 32 04.07.2019 08:22:1304.07.2019 08:22:13
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
Se la pompa non viene usata per un periodo
•
piuttosto lungo e prima dell’inverno, essa
deve venire lavata a fondo con acqua, svuotata completamente e tenuta all’asciutto.
In caso di pericolo di gelo l’apparecchio deve
•
venire svuotato completamente.
Se la pompa è stata ferma a lungo controllate
•
che il rotore ruoti i modo corretto accendendo
e spegnendo brevemente la pompa.
- 32 -
Page 33
I
11. Tabella per l’eliminazione delle anomalie
Anomalie Cause Rimedio
Il motore non si accende
La pompa non
aspira
Portata insuffi ciente - altezza d’aspirazione troppo alta
L’interruttore automatico spegne la
pompa
- manca la tensione di rete
- ruota della pompa bloccata - è intervenuto l’interruttore automatico
- valvola di aspirazione fuori
dall’acqua
- vano pompa senza acqua
- aria nel tubo di aspirazione
- valvola di aspirazione con perdite
- griglia (valvola) di aspirazione ostruita
- altezza di aspirazione eccessiva
- griglia sporca
- livello d’acqua si abbassa velocemente
- portata della pompa ridotta da parti
difettose
- sforzo eccessivo del motore - attrito
eccessivo a causa di corpi estranei
- controllare la tensione
- smontare e pulire la pompa
- mettere la valvola di aspirazione in
acqua
- riempire di acqua l’attacco di aspirazione
- controllare la tenuta del tubo di aspirazione
- pulire la valvola di aspirazione
- pulire la griglia di aspirazione
- controllare l’altezza di aspirazione
- verifi care l’altezza d’aspirazione
- pulire la griglia
- Posizionate il tubo fl essibile ad una
profondità maggiore
- pulire la pompa e sostituire le parti
difettose
- smontare e pulire la pompa evitare
che vengano aspirati corpi estranei
(fi ltro)
- 33 -
Anl_GC_GP_6538_Set_I_SPK9.indb 33Anl_GC_GP_6538_Set_I_SPK9.indb 33 04.07.2019 08:22:1304.07.2019 08:22:13
Page 34
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
- 34 -
Anl_GC_GP_6538_Set_I_SPK9.indb 34Anl_GC_GP_6538_Set_I_SPK9.indb 34 04.07.2019 08:22:1304.07.2019 08:22:13
Page 35
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Filtro di ingresso, cartuccia del fi ltro
Materiale di consumo/parti di consumo *
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 35 -
Anl_GC_GP_6538_Set_I_SPK9.indb 35Anl_GC_GP_6538_Set_I_SPK9.indb 35 04.07.2019 08:22:1404.07.2019 08:22:14
Page 36
I
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
- 36 -
Anl_GC_GP_6538_Set_I_SPK9.indb 36Anl_GC_GP_6538_Set_I_SPK9.indb 36 04.07.2019 08:22:1404.07.2019 08:22:14
Page 37
DK/N
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Dette produkt kan tages i brug af børn fra 8 år samt personer med
nedsatte fysiske, mentale eller sensoriske evner samt personer, der
ikke har den nødvendige erfaring eller besidder det fornødne kendskab, såfremt dette sker under opsyn eller under forudsætning af, at
disse personer har fået instruktion i sikker omgang med maskinen
og er bekendt med de hermed forbundne risici. Børn må ikke bruge
produktet som legetøj. Renholdelse og vedligeholdelse må ikke overlades til børn, medmindre det sker under opsyn.
- 37 -
Anl_GC_GP_6538_Set_I_SPK9.indb 37Anl_GC_GP_6538_Set_I_SPK9.indb 37 04.07.2019 08:22:1404.07.2019 08:22:14
Page 38
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1)
1. Tryktilslutning (R1 AG)
2. Vandaftapningsskrue
3. Sugetilslutning (R1 AG)
4. Vandpåfyldningsskrue
5. Netafbryder
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Havepumpe
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Anvendelse:
Til vanding af parker, grøntsagsbede og haver
•
Til drift af havevandere
•
Til vandudledning fra havedamme, bække,
•
regnvandstønder, regnvandscisterner og
brønde.
Til brugsvandsforsyning
•
Pumpemedier:
Til pumpning af klart vand (ferskvand), regn-
•
vand eller let vaskelud/brugsvand.
Den transporterede væskes maksimale tem-
•
peratur må ikke overskride +35°C i vedvarende drift.
Der må ikke pumpes brandbare, gassende
•
eller eksplosive væsker med denne maskine.
Pumpning af aggressive væsker (syrer, lud,
•
silodrænsaft osv.) samt væske med abrasive
stoffer (sand) skal ligeledes undgås.
Denne maskine er ikke egnet til pumpning af
•
drikkevand.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
- 38 -
Anl_GC_GP_6538_Set_I_SPK9.indb 38Anl_GC_GP_6538_Set_I_SPK9.indb 38 04.07.2019 08:22:1404.07.2019 08:22:14
Page 39
4. Tekniske data
Nettilslutning ...........................220-240 V ~ 50 Hz
Optagen eff ekt ........................................650 watt
Ydelse maks. .............................................3800 l/t
Pumpehøjde maks. ...................................... 36 m
Pumpetryk maks. .................... 0,36 MPa (3,6 bar)
Indsugningshøjde maks.: ............................... 8 m
Tryktilslutning ....................... ca. 33,3 mm (R1AG)
Sugetilslutning: ....................ca. 33,3 mm (R1AG)
Vandtemperatur maks. ................................. 35°C
Beskyttelsesgrad: .........................................IPX4
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Vi anbefaler brug af forfi lter og sugearmatur med
sugeslange, sugekurv og tilbageslagsventil for at
forhindre lange genindsugningstider og unødig
beskadigelse af pumpen forårsaget af sten og
faste fremmedlegemer.
5.1 Påsætning af bæregreb
Bæregrebet sættes på, som vist på billederne 2
til 5.
5.2 Sugeledningstilslutning
Fastgør sugeslangen (mindst ca. 19 mm (¾ „
•
kunststofslange med spiralafstivning) enten
direkte eller via en gevindnippel til sugetilslutningen ca. 33,3 mm (R1 AG) på apparatet.
Den anvendte sugeslange børe være udstyret
•
med en sugeventil. Hvis sugeventilen ikke kan
anvendes, bør der være installeret en tilbageslagsventil i sugeledningen.
Sugeledningen fra vandudledningen til mas-
•
kinen skal udlægges i et opadgående forløb.
Sugeledningen må under ingen omstændigheder udlægges over pumpehøjde, idet
luftblærer i sugeledningen vil sinke og hindre
indsugningen.
Suge- og trykledning skal anbringes således,
•
at de ikke udøver mekanisk tryk ind på maskinen.
Sugeventilen skal ligge tilstrækkeligt dybt i
•
vandet til, at maskinen ikke kan løbe tør, når
vandstanden synker.
Indsugning af luft gennem utætheder i suge-
•
ledningen vil hindre indsugningen af vandet.
DK/N
Undgå indsugning af fremmedlegemer (sand
•
osv.). Installer et forfilter til dette formål, hvis
nødvendigt.
5.3 Trykledningstilslutning
Trykledningen (skal være min. 19 mm (¾“))
•
skal forbindes med maskinens trykledningstilslutning (33,3 mm (R1AG)), enten direkte
eller via en gevindnippel.
Der kan selvfølgelig også bruges en 13 mm
•
(½ ”) trykslange med passende forskruninger.
Den mindre trykslange vil nedsætte pumpeydelsen.
Under indsugningen skal spærreorganerne i
•
trykledningen (sprøjtedyser, ventiler etc.) åbnes helt, så luften i sugeledningen kan slippe
ud.
5.4 Elektrisk tilslutning
Den elektriske forbindelse etableres via en
•
jordet stikdåse 220-240 V ~ 50 Hz. Sikring
mindst 10 A
Det indbyggede temperaturværn beskytter
•
motoren mod overbelastning og blokering. I
tilfælde af overophedning kobler temperaturværnet automatisk maskinen fra; når maskinen er kølet af, kobler den til igen af sig selv.
6. Betjening
Opstil pumpen på en fast, plan og vandret
•
flade.
Fyld pumpehuset op med vand via vand-
•
påfyldningsskruen (4). Påfyldning af sugeledning fremskynder indsugningsprocessen.
Alle afspærringsanordninger i trykledningen
•
(sprøjtedyse, ventiler osv.) skal være helt
åbne under indsugningen, så al luft kan vige
ud af indsugningsledningen.
Tilslut netledningen.
•
Tænd for maskinen på netafbryderen (5) –
•
indsugningsprocessen kan vare op til 5 min.
ved maks. indsugningshøjde.
Sluk for maskinen på netafbryderen (5), når
•
arbejdet er færdigt.
- 39 -
Anl_GC_GP_6538_Set_I_SPK9.indb 39Anl_GC_GP_6538_Set_I_SPK9.indb 39 04.07.2019 08:22:1504.07.2019 08:22:15
Page 40
DK/N
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Maskinen er næsten vedligeholdelsesfri. Vi anbefaler dog regelmæssig kontrol og pleje for at sikre
en lang levetid.
Fare!
Inden maskinen efterses eller vedligeholdes, skal
du afbryde for strømforsyningen ved at trække
stikket ud af stikkontakten.
8.1 Vedligeholdelse
Er maskinen tilstoppet, sluttes trykledningen
•
til vandledningen, og sugeslangen tages af.
Åbn for vandledningen. Kobl maskinen til i
ca. 2 sek. flere gange efter hinanden. På den
måde vil tilstopning kunne afhjælpes i de fleste tilfælde.
Der findes ikke yderligere dele, som skal ved-
•
ligeholdes inde i maskinen.
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
Inden længere tids pause eller vintermagasi-
•
nering skal pumpen skylles grundigt igennem
med vand og tømmes fuldstændig; pumpen
opbevares tørt.
Ved risiko for frost skal maskinen tømmes
•
fuldstændig.
Efter længere tid, hvor maskinen ikke har væ-
•
ret i brug, skal du afprøve, om rotoren drejer,
som den skal; det gøres ved kortvarigt at koble pumpen til og fra.
8.2 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
•
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
- 40 -
Anl_GC_GP_6538_Set_I_SPK9.indb 40Anl_GC_GP_6538_Set_I_SPK9.indb 40 04.07.2019 08:22:1504.07.2019 08:22:15
Page 41
DK/N
11. Fejlsøgningsskema
Driftsforstyrrelser Årsager Afhjælpning
Motoren starter ikke - Netspænding mangler
- Pumpehjul blokeret termoværn har
koblet fra
Pumpen suger ikke - Sugeventil ikke i vand
- Pumpehus uden vand
- Luft i sugeledning
- Sugeventil utæt
- Sugekurv (sugeventil) tilstoppet
- Maks. sugehøjde overskredet
Utilstrækkelig
ydelse
- Sugehøjde for høj
- Sugekurv snavset
- Vandspejl synker hurtigt
- Nedsat pumpeydelse p.g.a. urene
stoff er
Termoafbryder kobler pumpen fra
- Motor overbelastet – for kraftig friktion p.g.a. fremmedlegemer
- Kontroller netspændingen
- Adskil pumpen, og rens den
- Anbring sugeventil i vandet
- Fyld vand i pumpehuset
- Kontroller sugeledning for utætheder
- Rens sugeventil
- Rens sugekurv
- Kontroller sugehøjde
- Kontroller sugehøjde
- Rens sugekurv
- Anbring sugeslange dybere
- Rengør pumpe, og udskift sliddele
- Adskil og rens pumpe, undgå
indsugning af fremmedlegemer (fi l-
ter)
- 41 -
Anl_GC_GP_6538_Set_I_SPK9.indb 41Anl_GC_GP_6538_Set_I_SPK9.indb 41 04.07.2019 08:22:1504.07.2019 08:22:15
Page 42
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
- 42 -
Anl_GC_GP_6538_Set_I_SPK9.indb 42Anl_GC_GP_6538_Set_I_SPK9.indb 42 04.07.2019 08:22:1604.07.2019 08:22:16
Page 43
DK/N
Ser viceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Forfi lter, fi lterpatron
Forbrugsmateriale/ forbrugsdele*
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 43 -
Anl_GC_GP_6538_Set_I_SPK9.indb 43Anl_GC_GP_6538_Set_I_SPK9.indb 43 04.07.2019 08:22:1604.07.2019 08:22:16
Page 44
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
- 44 -
Anl_GC_GP_6538_Set_I_SPK9.indb 44Anl_GC_GP_6538_Set_I_SPK9.indb 44 04.07.2019 08:22:1604.07.2019 08:22:16
Page 45
S
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor
eller som saknar erfarenhet och kunskap, under förutsättning att de
hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får inte leka med
apparaten. Barn får endast rengöra och underhålla apparaten under
uppsikt.
- 45 -
Anl_GC_GP_6538_Set_I_SPK9.indb 45Anl_GC_GP_6538_Set_I_SPK9.indb 45 04.07.2019 08:22:1604.07.2019 08:22:16
Page 46
S
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1)
1. Tryckanslutning (R1 yttergänga)
2. Avtappningsplugg för vatten
3. Suganslutning (R1 yttergänga)
4. Påfyllningsplugg för vatten
5. Nätströmbrytare
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhanden).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Trädgårdspump
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
3. Ändamålsenlig användning
Användningsområde
För bevattning av planteringar, trädgårdsland
•
och trädgårdar
För drift av vattenspridare
•
För vattentagning från dammar, bäckar, regn-
•
vattentunnor, regnvattencisterner och brunnar
För tappvattenförsörjning
•
Pumpningsvätskor
För pumpning av klart vatten (sötvatten), reg-
•
nvatten eller svag tvättlut/tappvatten.
Vid kontinuerlig drift bör den maximala tem-
•
peraturen på vätskan som ska pumpas inte
överskrida +35°C.
Denna apparat får inte användas till att pum-
•
pa brännbara, gasavgivande eller explosiva
vätskor.
Dessutom måste man undvika att pumpa
•
aggressiva vätskor (syra, lut, lakvatten från
silo osv) samt vätskor med abrasiva ämnen
(sand).
Denna apparat är inte avsedd för pumpning
•
av dricksvatten.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
- 46 -
Anl_GC_GP_6538_Set_I_SPK9.indb 46Anl_GC_GP_6538_Set_I_SPK9.indb 46 04.07.2019 08:22:1704.07.2019 08:22:17
Page 47
S
vid liknande aktiviteter.
4. Tekniska data
Nätanslutning ..........................220-240 V ~ 50 Hz
Eff ektbehov ................................................ 650 W
Max. kapacitet ........................................3 800 l/h
Max. uppfordringshöjd ................................. 36 m
Max. matningstryck .................0,36 MPa (3,6 bar)
Max. sughöjd ................................................. 8 m
Tryckanslutning ........ca 33,3 mm (R1 yttergänga)
Suganslutning .......... ca 33,3 mm (R1 yttergänga)
Max. vattentemperatur .................................35°C
Kapslingsklass ..............................................IPX4
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
För att undvika långa insugningstider vid återstart
samt onödiga skador på pumpen av stenar och
fasta främmande ämnen, rekommenderar vi principiellt att ett förfilter och ett insugningsgarnityr
med sugslang, insugningskorg och backventil
används.
5.1 Montera bärhandtaget
Följ bilderna 2 till 5 när bärhandtaget ska monteras.
5.2 Ansluta sugledningen
Anslut sugslangen (minst ca 19 mm (¾“)
•
plastslang med spiralarmering) antingen direkt eller med en gängnippel vid apparatens
suganslutning ca 33,3 mm (R1 yttergänga).
Sugslangen som används ska vara försedd
•
med en sugventil. Om sugventilen inte kan
användas ska en backventil installeras i sugledningen.
Lägg sugledningen så att den stiger uppåt
•
från vattenkällan till apparaten. Undvik tvunget att lägga sugledningen högre än apparaten. Luftbubblor i sugledningen kan fördröja
eller förhindra insugningen.
Lägg sug- och tryckledningarna så att de inte
•
utövar något mekaniskt tryck på apparaten.
Sugventilen måste ligga tillräckligt djupt i
•
vattnet så att apparaten inte kör torrt även om
vattennivån sjunker.
Om sugledningen är otät suger den in luft, vil-
•
ket innebär att vatten inte kan sugas in.
Undvik att suga in främmande föremål (t ex
•
sand). Installera ett förfilter vid behov.
5.3 Ansluta tryckledningen
Tryckledningen (ska vara minst 19 mm (¾”))
•
måste anslutas till apparatens tryckledningsanslutning (33,3 mm (R1 yttergänga)) direkt
eller med hjälp av en gängnippel.
Givetvis kan en ½ ” tryckslang med lämplig
•
skruvkoppling även användas. Transportprestandan reduceras av den mindre
tryckslangen.
Under insugningen måste spärrdonen (mun-
•
stycken, ventiler osv) i tryckledningen öppnas
helt, så att luften som finns i sugledningen
kan strömma ut helt.
5.4 Elektrisk anslutning
Elektrisk anslutning vid ett jordat vägguttag
•
220-240 V ~ 50 Hz. Säkring minst 10 Ampere.
Motorn skyddas mot överbelastning eller
•
blockering med den inbyggda temperatursensorn. Vid överhettning kopplar
temperatursensorn ur pumpen automatiskt
och efter avkylningen kopplas pumpen automatiskt in på nytt.
6. Använda
Ställ apparaten på en fast, jämn och vågrät
•
plats.
Fyll på pumphuset med vatten via påfyllnings-
•
pluggen (4). Insugningen går snabbare om
sugledningen först har fyllts.
Alla avstängningsdon i tryckledningen (sprut-
•
munstycke, ventil osv) ska vara komplett öppna vid insugningen för att garantera att all luft
som finns i insugningsledningen kan släppas
ut.
Anslut nätkabeln.
•
Slå på apparaten med nätströmbrytaren (5) -
•
vid max. sughöjd kan insugningen dröja upp
till 5 minuter.
Slå ifrån apparaten med nätströmbrytaren (5)
•
när du har pumpat klart.
- 47 -
Anl_GC_GP_6538_Set_I_SPK9.indb 47Anl_GC_GP_6538_Set_I_SPK9.indb 47 04.07.2019 08:22:1704.07.2019 08:22:17
Page 48
S
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.
8. Rengöring, Underhåll och
reservdelsbeställning
Apparaten kräver till största delen inget underhåll.
För att garantera lång livslängd rekommenderar
vi dock att du kontrollerar och vårdar apparaten
med jämna mellanrum.
Fara!
Inför varje underhåll ska apparaten kopplas spänningsfri. Dra ut stickkontakten ur stickuttaget.
8.1 Underhåll
Om apparaten är blockerad måste du ansluta
•
tryckledningen till vattenledningen och sedan
demontera sugslangen. Öppna vattenledningen. Slå på apparaten flera gånger under ca
två sekunder. I de flesta fall kan blockeringar
åtgärdas på detta sätt.
I maskinens inre finns inga delar som kräver
•
underhåll.
8.2 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
•
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
Inför längre avbrott eller förvaring under vin-
•
tern måste pumpen spolas igenom noggrant
med vatten, tömmas komplett och därefter
förvaras på en torr plats.
Om det finns risk för frost måste apparaten ha
•
tömts helt.
Efter längre stillestånd kan du koppla in syste-
•
met under kort tid, för att se om rotorn roterar
ordentligt.
- 48 -
Anl_GC_GP_6538_Set_I_SPK9.indb 48Anl_GC_GP_6538_Set_I_SPK9.indb 48 04.07.2019 08:22:1704.07.2019 08:22:17
Page 49
S
11. Felsökning
Störningar Orsaker Åtgärder
Motorn startar inte - Nätspänning saknas
- Pumphjul blockerat - termosensor
har kopplat ur
Pumpen suger
inte in
- Sugventil inte i vatten
- Pumputrymme utan vatten
- Luft i sugledning
- Sugventil otät
- Sugkorg (sugventil) otät
- Max. sughöjd överskriden
Otillräcklig transportmängd
- Sughöjd för stor
- Sugkorg nedsmutsad
- Vattennivån sjunker snabbt
- Pumpprestanda sjunker pga skadliga ämnen
Termobrytaren
kopplar ur pumpen
- Motor överbelastad - friktion pga
främmande partiklar
- Kontrollera nätspänningen
- Demontera och rengör pumpen
- Lägg ner sugventilen i vatten
- Fyll på vatten vid insugningsanslutningen
- Kontrollera att sugledningen är tät
- Rengör sugventilen
- Rengör sugkorgen
- Kontrollera sughöjden
- Kontrollera sughöjden
- Rengör sugkorgen
- Lägg sugslangen längre ned
- Rengör pumpen och byt ut slitagedelar
- Demontera och rengör pumpen,
förhindra att för stor främmande
partiklar sugs in (fi lter)
- 49 -
Anl_GC_GP_6538_Set_I_SPK9.indb 49Anl_GC_GP_6538_Set_I_SPK9.indb 49 04.07.2019 08:22:1704.07.2019 08:22:17
Page 50
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
- 50 -
Anl_GC_GP_6538_Set_I_SPK9.indb 50Anl_GC_GP_6538_Set_I_SPK9.indb 50 04.07.2019 08:22:1704.07.2019 08:22:17
Page 51
S
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Förfi lter, fi lterpatron
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
- 51 -
Anl_GC_GP_6538_Set_I_SPK9.indb 51Anl_GC_GP_6538_Set_I_SPK9.indb 51 04.07.2019 08:22:1804.07.2019 08:22:18
Page 52
S
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.iscgmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
- 52 -
Anl_GC_GP_6538_Set_I_SPK9.indb 52Anl_GC_GP_6538_Set_I_SPK9.indb 52 04.07.2019 08:22:1804.07.2019 08:22:18
Page 53
CZ
Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze
Tento přístroj smějí používat děti starší 8 let a osoby se sníženými
fyzickými, smyslovými nebo duševními schopnostmi nebo s
nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou
pod dohledem nebo byly poučeny ohledně bezpečného používání
přístroje a rozumějí nebezpečím, které mohou v důsledku použití
vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí
provádět děti bez dohledu.
- 53 -
Anl_GC_GP_6538_Set_I_SPK9.indb 53Anl_GC_GP_6538_Set_I_SPK9.indb 53 04.07.2019 08:22:1804.07.2019 08:22:18
Page 54
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1)
1. Tlaková přípojka (R1 vnější záv.)
2. Šroub na vypouštění vody
3. Sací přípojka (R1 vnější záv.)
4. Šroub na plnění vody
5. Síťový vypínač
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení.
Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
Zahradní čerpadlo
•
Originální návod k obsluze
•
Bezpečnostní pokyny
•
3. Použití podle účelu určení
Oblast použití:
Na zavlažování a zalévání zelených ploch,
•
zeleninových záhonů a zahrad
K provozu postřikovačů pro trávníky
•
K čerpání vody z rybníčků, potoků, nádob a
•
cisteren na dešťovou vodu a studní
K zásobování užitkovou vodou
•
Čerpaná média:
K čerpání čisté vody (sladká voda), dešťové
•
vody nebo lehce znečištěné mýdlové vody/
užitkové vody.
Maximální teplota čerpané kapaliny by v trva-
•
lém provozu neměla překročit +35 °C.
Pomocí tohoto přístroje nesmí být čerpány
•
žádné hořlavé, výbušné kapaliny nebo kapaliny, ze kterých mohou unikat plyny.
Je třeba se vyhnout čerpání agresivních
•
kapalin (kyseliny, louhy, silážní šťávy atd.) a
čerpání kapalin s abrazivními látkami (písek).
konstruován pro trvalé zatížení.
Tento přístroj není vhodný k čerpání pitné
•
vody
Stroj smí být používán pouze podle svého účelu
určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho
vyplývající škody nebo zranění všeho druhu ručí
uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme žádné ručení, pokud je
přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
- 54 -
Anl_GC_GP_6538_Set_I_SPK9.indb 54Anl_GC_GP_6538_Set_I_SPK9.indb 54 04.07.2019 08:22:1904.07.2019 08:22:19
Page 55
CZ
4. Technická data
Síťová přípojka ........................220-240 V ~ 50 Hz
Příkon......................................................... 650 W
Dopravované množství max. ....................3800 l/h
Dopravní výška max. .................................... 36 m
Dopravní tlak max. ................0,36 MPa (3,6 barů)
Sací výška max.: ............................................ 8 m
Tlaková přípojka ......cca 33,3 mm (R1 vnější záv.)
Sací přípojka: .......... cca 33,3 mm (R1 vnější záv.)
Teplota vody max. ........................................ 35°C
Druh ochrany: ...............................................IPX4
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.
Zásadně doporučujeme používání předfi ltru a
sací sady se sací hadicí, sacím košem a zpětným
ventilem, aby se zabránilo dlouhým dobám
zpětného nasávání a zbytečnému poškození
čerpadla kameny a pevnými cizími tělesy.
5.1 Montáž nosné rukojeti
Montáž nosné rukojeti proveďte podle obrázků
2 až 5.
5.2 Přípojka sacího vedení
Připojte sací hadici (plastová hadice min.
•
cca 19 mm (¾ ”) se spirálovitým vyztužením)
buď přímo, nebo přes závitovou spojku k sací
přípojce přístroje cca 33,3 mm (R1 vnější
záv.).
Použitá sací hadice musí být vybavena
•
sacím ventilem. Pokud nemůže být sací ventil
použit, měl by být do sacího vedení nainstalován zpětný ventil.
Sací vedení položte od místa nasávání vody
•
k přístroji stoupající. Bezpodmínečně se
vyhněte položení sacího vedení nad výšku
čerpadla, vzduchové bubliny ve vedení zpomalují a zabraňují nasávání.
Sací a výtlačné vedení upevněte tak, aby
•
nevytvářela žádný mechanický tlak na
přístroj.
Sací ventil by měl ležet dostatečně hluboko
•
ve vodě, aby bylo při poklesnutí hladiny vody
zabráněno chodu přístroje nasucho.
Netěsné sací vedení zabraňuje nasáváním
•
vzduchu nasávání vody.
Zabraňte nasávání cizích materiálů (písek
•
atd.). V případě potřeby nainstalujte k tomuto
účelu předfiltr.
5.3 Přípojka výtlačného vedení
Výtlačné vedení (mělo by být min. 19 mm
•
(¾ ”)) musí být připojeno přímo nebo přes závitovou spojku na přípojku výtlačného vedení
(33,3 mm (R1 vnější záv.)) přístroje.
Samozřejmě může být použita tlaková hadi-
•
ce 13 mm (½ ”) s odpovídajícími závitovými
spojeními. Čerpací výkon se menší tlakovou
hadicí sníží.
B ěhem sání musí být zcela otevřeny uzávěry
•
nacházející se ve výtlačném vedení (stříkací
trysky, ventily atd.), aby mohl uniknout vzduch
vyskytující se v sacím vedení.
5.4 Elektrické připojení
Elektrické připojení se provádí na zásuvku s
•
ochranným kolíkem 220-240 V ~ 50 Hz. Pojistka minimálně 10 ampérů.
Motor je proti přetížení nebo blokování
•
chráněn zabudovaným teplotním čidlem. Při
přehřátí teplotní čidlo automaticky čerpadlo
vypne a po ochlazení se přístroj opět sám
zapne.
6. Obsluha
Přístroj postavit na pevné, rovné a vodorovné
•
místo.
Těleso čerpadla naplnit vodou přes šroub
•
na plnění vody (4). Naplnění sacího vedení
urychlí sací proces.
Všechna uzavírací zařízení ve výtlačném
•
vedení (stříkací tryska, ventily atd.) musí být
během sání úplně otevřené, aby ze sacího
vedení mohl ucházet případný vzduch.
P řipojit síťové vedení.
•
P řístroj zapnout síťovým vypínačem (5) – sání
•
může při max. sací výšce trvat až 5 minut.
Po ukončení práce vypnout přístroj síťovým
•
vypínačem (5).
7. Výměna síťového napájecího
vedení
Nebezpečí!
Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.
- 55 -
Anl_GC_GP_6538_Set_I_SPK9.indb 55Anl_GC_GP_6538_Set_I_SPK9.indb 55 04.07.2019 08:22:1904.07.2019 08:22:19
Page 56
CZ
8. Čištění, údržba a objednání
náhradních dílů
P řístroj nevyžaduje prakticky žádnou údržbu. Pro
dosažení dlouhé životnosti ovšem doporučujeme
pravidelnou kontrolu a péči.
Nebezpečí!
Před každou údržbou přístroj odpojte od napětí,
k tomu vytáhněte síťovou zástrčku čerpadla ze
zásuvky.
8.1 Údržba
P ři eventuálním ucpání přístroje připojte
•
výtlačné vedení na vodovod a odejměte sací
hadici. Otevřete kohoutek vodovodu. Přístroj
několikrát na cca dvě vteřiny zapněte. Tímto
způsobem je možné v převážném počtu
případů ucpání odstranit.
Uvnitř přístroje se nevyskytují žádné další díly
•
vyžadující údržbu.
8.2 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést
následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5 a 30
˚C. Uložte elektrický přístroj v originálním balení.
P řed delším nepoužíváním nebo
•
přezimováním je třeba čerpadlo důkladně
vypláchnout vodou, kompletně vyprázdnit a
uložit v suchu.
P ři nebezpečí mrazu musí být přístroj
•
kompletně vyprázdněn.
Po delším nepoužívání krátkým za-/vypnutím
•
překontrolovat, jestli se rotor bezvadně otáčí.
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
- 56 -
Anl_GC_GP_6538_Set_I_SPK9.indb 56Anl_GC_GP_6538_Set_I_SPK9.indb 56 04.07.2019 08:22:1904.07.2019 08:22:19
Page 57
CZ
11. Plán vyhledávání chyb
Poruchy Příčiny Odstranění
Motor nenaskočí - Chybí síťové napětí
- Lopatkové kolo čerpadla zablokováno-teplotní čidlo vypnulo
Čerpadlo nenasává - Sací ventil není ve vodě
- Těleso čerpadla bez vody
- Vzduch v sacím vedení
- Netěsný sací ventil
- Sací koš (sací ventil) ucpaný
- Max. sací výška překročena
Nedostatečné
čerpané množství
- Sací výška moc vysoká
- Sací koš znečištěn
- Hladina vody rychle klesá
- Výkon čerpadla snížen škodlivinami
Tepelný spínač vyp-
erpadlo
ne č
- Motor přetížen, tření způsobené
cizími látkami moc vysoké
- Překontrolovat síťové napětí
- Čerpadlo rozložit a vyčistit
- Sací ventil umístit do vody
- Do tělesa čerpadla naplnit vodu
- Zkontrolovat těsnost sacího vedení
- Vyčistit sací ventil
- Vyčistit sací koš
- Zkontrolovat sací výšku
- Zkontrolovat sací výšku
- Vyčistit sací koš
- Sací hadici umístit hlouběji
- Čerpadlo vyčistit a rychle
opotřebitelné díly nahradit
- Čerpadlo demontovat a vyčistit,
zabránit sání cizích látek (fi ltr)
- 57 -
Anl_GC_GP_6538_Set_I_SPK9.indb 57Anl_GC_GP_6538_Set_I_SPK9.indb 57 04.07.2019 08:22:1904.07.2019 08:22:19
Page 58
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
- 58 -
Anl_GC_GP_6538_Set_I_SPK9.indb 58Anl_GC_GP_6538_Set_I_SPK9.indb 58 04.07.2019 08:22:1904.07.2019 08:22:19
Page 59
CZ
Ser visní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Předfi ltr, fi ltrační patrona
Spotřební materiál/spotřební díly*
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
•
Popište tuto chybnou funkci.
- 59 -
Anl_GC_GP_6538_Set_I_SPK9.indb 59Anl_GC_GP_6538_Set_I_SPK9.indb 59 04.07.2019 08:22:2004.07.2019 08:22:20
Page 60
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíc
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
čeny:
ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
- 60 -
Anl_GC_GP_6538_Set_I_SPK9.indb 60Anl_GC_GP_6538_Set_I_SPK9.indb 60 04.07.2019 08:22:2004.07.2019 08:22:20
Page 61
SK
Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
Tento prístroj smie byť používaný deťmi vo veku 8 rokov a staršími,
ako aj osobami so zníženými psychickými, senzorickými alebo
mentálnymi schopnosťami alebo nedostatkami skúseností a vedomostí, pokiaľ budú pod dohľadom alebo budú poučené ohľadne
bezpečného používania prístroja a o príslušných z toho plynúcich
rizikách. Deti sa nesmú s prístrojom hrať. Čistenie a užívateľskú
údržbu nesmú vykonávať deti, pokiaľ nie sú pod dozorom.
- 61 -
Anl_GC_GP_6538_Set_I_SPK9.indb 61Anl_GC_GP_6538_Set_I_SPK9.indb 61 04.07.2019 08:22:2004.07.2019 08:22:20
Page 62
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1)
1. Tlakové pripojenie (R1 vonk. záv.)
2. Skrutka na vypúšťanie vody
3. Nasávacie pripojenie (R1 vonk. záv.)
4. Skrutka na plnenie vody
5. Sieťový spínač
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
Otvorte balenie a opatrne vyberte prístroj von
•
z balenia.
Odstráňte obalový materiál ako aj obalové/
•
transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
•
ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca
•
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
Záhradné čerpadlo
•
Originálny návod na obsluhu
•
Bezpečnostné predpisy
•
3. Správne použitie prístroja
Oblasť použitia:
Na zavlažovanie a zalievanie trávnatých
•
plôch, zeleninových záhonov a záhrad.
Na prevádzkovanie trávnikového
•
zavlažovania.
S použitím predradeného filtra na
•
odčerpávanie vody z rybníkov, potokov,
dažďových nádrží, cisterien s dažďovou vodou a studní.
Na zásobovanie úžitkovou vodou.
•
Prepravované tekutiny:
K prepravovaniu čistej vody (sladká voda),
•
dažďovej vody alebo ľahkej lúhovej vody na
pranie/úžitkovej vody.
Maximálna teplota prepravovanej tekutiny by
•
nemala pri trvalej prevádzke prekročiť +35 °C.
Pomocou tohto prístroja nesmú byť
•
prečerpávané žiadne horľavé, plynné alebo
explozívne tekutiny.
Rovnako sa má zabrániť prečerpávaniu ag-
•
resívnych tekutín (kyseliny, zásady, močovina
atď.) ako aj tekutín obsahujúcich abrazívne
látky (piesok).
Tento prístroj nie je určený na čerpanie pitnej
•
vody.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profe-
- 62 -
Anl_GC_GP_6538_Set_I_SPK9.indb 62Anl_GC_GP_6538_Set_I_SPK9.indb 62 04.07.2019 08:22:2004.07.2019 08:22:20
Page 63
SK
sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sieťové pripojenie: ................ 220-240 V ~ 50 Hz
Príkon: ............................................... 650 wattov
Prepravované množstvo max: ..................3800 l/h
Prepravná výška, max.: ............................... 36 m
Prepravný tlak, max.: ..............0,36 MPa (3,6 bar)
Výška nasatia, max.: ..................................... 8 m
Tlakové pripojenie: . cca 33,3 mm (R1 vonk. záv.)
Nasávacie
pripojenie: ...............cca 33,3 mm (R1 vonk. záv.)
Teplota vody, max.: ..................................... 35 °C
Druh ochrany: ...............................................IPX4
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
Zásadne odporúčame používanie predradeného
fi ltra a odsávacej súpravy s nasávacou hadicou,
odsávacím košom a spätným ventilom, aby bolo
možné zabrániť dlhému opätovnému rozbiehaniu
a zbytočnému poškodeniu čerpadla kameňmi a
pevnými cudzími telesami.
5.1 Montáž nosnej rukoväte
Pri montáži nosnej rukoväte postupujte podľa
obrázkov 2 až 5.
5.2 Pripojenie pre nasávacie vedenie
Upevnite nasávaciu hadicu (min. cca 19 mm
•
(¾ ”) umelohmotná hadica so špirálovým
zosilnením) buď priamo alebo cez závitovú
vsuvku na nasávacie pripojenie cca 33,3 mm
(R1 vonk. záv.) prístroja.
Použitá nasávacia hadica by mala byť vyba-
•
vená nasávacím ventilom. Ak nie je možné
použitie nasávacieho ventilu, mal by sa
nainštalovať do nasávacieho vedenia spätný
ventil.
Nasávacie vedenie sa musí nainštalovať
•
vzostupne od odobratia vody k prístroju. V
každom prípade zabráňte položeniu nasávacieho vedenia nad výškou čerpadla, vzduchové bubliny v nasávacom vedení totiž
spomaľujú a obmedzujú proces odsávania.
Nasávacie a tlakové vedenie sa musí
•
inštalovať tak, aby nevykonávali žiaden mechanický tlak na samotný prístroj.
Nasávací ventil by mal byť dostatočne hlboko
•
vo vode, tak aby sa zabránilo chodu prístroja
na sucho z dôvodu poklesnutia hladiny vody.
Netesné nasávacie vedenie zabraňuje kvôli
•
nasávaniu vzduchu správnemu odsávaniu
vody.
Zabráňte nasávaniu cudzích telies (piesok
•
atď.). Ak uznáte za vhodné, nainštalujte za
týmto účelom predradený filter.
5.3 Pripojenie tlakového vedenia
Tlakové vedenie (malo by byť minimálne cca
•
19 mm (¾”)) musí byť pripojené buď priamo
alebo cez závitovú vsuvku na prípojku pre
tlakové vedenie cca 33,3 mm (R1 vonk. záv.)
na prístroji.
Samozrejme je možné pomocou príslušných
•
spojení použiť tiež cca 13 mm (½”) tlakovú
hadicu. Prepravný výkon sa kvôli menšej tlakovej hadici zníži.
Počas procesu nasávania sa musia naplno
•
otvoriť všetky blokovacie ústrojenstvá na tlakovom vedení (striekacie trysky, ventily atď.),
aby sa vzduch prítomný v nasávacom vedení
mohol voľne dostať von zo systému.
5.4 Elektrické pripojenie
Elektrické pripojenie sa uskutočňuje pomocou
zásuvky s ochranným kontaktom 220-240 V ~ 50
Hz. Poistka minimálne 10 ampérov.
Motor je chránený voči preťaženiu alebo blokovaniu pomocou zabudovaného tepelného snímača.
Pri prehriatiu vypne tepelný snímač automaticky
motor čerpadla a po ochladení sa prístroj opäť
samostatne zapne.
- 63 -
Anl_GC_GP_6538_Set_I_SPK9.indb 63Anl_GC_GP_6538_Set_I_SPK9.indb 63 04.07.2019 08:22:2104.07.2019 08:22:21
Page 64
SK
6. Obsluha
Prístroj postaviť na miesto s rovným, pevným
•
a vodorovným povrchom.
Teleso čerpadla naplniť vodou cez skrutku
•
na plnenie vody (4). Naplnenie nasávacieho
vedenia zrýchli proces nasávania.
Všetky blokovacie zariadenia v tlakovom
•
vedení (striekacia dýza, ventily atď.) musia
byť pri nasávaní úplne otvorené, aby mohol
uniknúť všetok vzduch z nasávacieho vedenia.
Pripojte sieťové vedenie.
•
Prístroj zapnite cez sieťový vypínač (5) -
•
nasávanie môže pri max. nasávacej výške
trvať až 5 minút.
Po dokončení práce vypnite prístroj cez
•
sieťový vypínač (5).
7. Výmena sieťového prípojného
vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.
8. Čistenie, údržba a objednanie
náhradných dielov
Prístroj je vo veľkej miere bezúdržbový. Pre dlhú
životnosť však odporúčame pravidelné kontroly a
starostlivosť.
Nebezpečenstvo!
Pred každou údržbou je potrebné prístroj zbaviť
elektrického napätia, vytiahnite preto elektrickú
zástrčku čerpadla von zo zásuvky.
8.2 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:
Typ prístroja
•
Výrobné číslo prístroja
•
Identifikačné číslo prístroja
•
Číslo potrebného náhradného dielu
•
Aktuálne ceny a informácie nájdete na stránke
www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
Pred dlhším obdobím nepoužívania alebo
•
prezimovania je potrebné čerpadlo dôkladne
prepláchnuť vodou, kompletne vyprázdniť a
skladovať v suchu.
Pri nebezpečenstve mrazu je potrebné príst-
•
roj úplne vyprázdniť.
Pri dlhšej dobe nečinnosti prístroja je potreb-
•
né krátkym zapnutím a vypnutím zistiť, či sa
rotor riadne otáča.
8.1 Údržba
Pri prípadnom upchaní prístroja pripojte
•
tlakové vedenie na vodovodné vedenie a odoberte nasávaciu hadicu. Otvorte vodovodné
vedenie. Zapnite prístroj niekoľkokrát na cca
dve sekundy. Týmto spôsobom sa vo väčšine
prípadov podarí odstrániť upchatie.
Vo vnútri prístroja sa nenachádzajú žiadne
•
ďalšie diely vyžadujúce údržbu.
- 64 -
Anl_GC_GP_6538_Set_I_SPK9.indb 64Anl_GC_GP_6538_Set_I_SPK9.indb 64 04.07.2019 08:22:2104.07.2019 08:22:21
Page 65
SK
11. Plán na hľadanie chýb
Poruchy Príčiny Pomoc pri odstraňovaní
Motor sa nerozbieha
Čerpadlo nenasáva - Odsávací ventil nie je vo vode
Nedostatočné prepravované množstvo
Tepelný snímač
vypína čerpadlo
- Chýba elektrické napätie
- Koleso čerpadla je blokované - tepelný snímač sa vypol
- Teleso čerpadla bez vody
- Vzduch v nasávacom vedení
- Odsávací ventil je netesný
- Odsávací kôš (odsávací ventil) je
upchatý
- Max. výška nasávania prekročená
- Výška nasávania príliš vysoká
- Znečistený odsávací kôš
- Hladina vody rýchlo klesá
- Výkon čerpadla znížený kvôli
znečisťujúcim látkam
- Motor preťažený, trenie kvôli cud-
zím látkam príliš vysoké
- Skontrolovať sieťové napätie
- Rozložiť a vyčistiť čerpadlo
- Ponoriť odsávací ventil do vody
- Naplniť vodu do telesa čerpadla
- Skontrolovať tesnosť nasávacieho
vedenia
- Vyčistiť odsávací ventil
- Vyčistiť odsávací kôš
- Skontrolovať nasávaciu výšku
- Skontrolovať nasávaciu výšku
- Vyčistiť odsávací kôš
- Odsávací ventil ponoriť hlbšie
- Vyčistiť čerpadlo a vymeniť opotrebované diely
- Čerpadlo demontovať a vyčistiť,
zabrániť nasávaniu cudzích látok
(fi lter)
- 65 -
Anl_GC_GP_6538_Set_I_SPK9.indb 65Anl_GC_GP_6538_Set_I_SPK9.indb 65 04.07.2019 08:22:2104.07.2019 08:22:21
Page 66
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v
súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného
zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy-
klácia).
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom
taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii
a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich
častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
- 66 -
Anl_GC_GP_6538_Set_I_SPK9.indb 66Anl_GC_GP_6538_Set_I_SPK9.indb 66 04.07.2019 08:22:2104.07.2019 08:22:21
Page 67
SK
Ser visné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Kategória Príklad
Diely podliehajúce opotrebeniu* Predradený fi lter, fi ltračná vložka
Spotrebný materiál / spotrebné diely*
Chýbajúce diely
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
Fungoval prístroj predtým alebo bol od začiatku chybný?
•
Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
•
Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
•
Popíšte túto chybnú funkciu.
- 67 -
Anl_GC_GP_6538_Set_I_SPK9.indb 67Anl_GC_GP_6538_Set_I_SPK9.indb 67 04.07.2019 08:22:2204.07.2019 08:22:22
Page 68
SK
Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.
4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.
5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info.
Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo
záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše
záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
ňov od zistenia nedostatku.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
- 68 -
Anl_GC_GP_6538_Set_I_SPK9.indb 68Anl_GC_GP_6538_Set_I_SPK9.indb 68 04.07.2019 08:22:2204.07.2019 08:22:22
Page 69
NL
Gevaar! - Handleiding lezen om het letselrisico te verminderen
Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze
onder toezicht staan of met betrekking tot het veilige gebruik van
het toestel geïnstrueerd werden en begrijpen welke gevaren van het
toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen.
Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.
- 69 -
Anl_GC_GP_6538_Set_I_SPK9.indb 69Anl_GC_GP_6538_Set_I_SPK9.indb 69 04.07.2019 08:22:2204.07.2019 08:22:22
Page 70
NL
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Gevaar!
Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben. Bewaar alle veiligheidsinstruc-
ties en aanwijzingen voor de toekomst.
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1)
1. Drukaansluiting (R1 buitendraad)
2. Wateraftapplug
3. Zuigaansluiting (R1 buitendraad)
4. Watervulplug
5. Netschakelaar
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in
acht te nemen.
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet
•
is.
Controleer het toestel en de accessoires op
•
transportschade.
Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
Tuinpomp
•
Originele handleiding
•
Veiligheidsinstructies
•
3. Reglementair gebruik
Toepassingsgebied
Voor het irrigeren en gieten van plantsoenen,
•
groentebedden en tuinen
Voor de werking van gazonsproeiers
•
Voor wateronttrekking uit vijvers, beken, re-
•
gentonnen, regenwaterbakken en putten
Voor industriewatervoorziening
•
Transportmediums
Voor het transport van helder water (zoet wa-
•
ter), regenwater of licht wasloog/water voor
industrie of landbouw.
De maximale temperatuur van de trans-
•
portvloeistof mag in het continue bedrijf
+35°C niet overschrijden.
Met dit apparaat mogen geen brandbare, gas
•
lekkende of explosieve vloeistoffen getransporteerd worden.
Het transport van agressieve vloeistoffen
•
(zuren, logen, uit silo’s sijpelend sap enz.) en
van vloeistoffen met abrasieve stoffen (zand)
moet eveneens vermeden worden.
Dit toestel is niet geschikt voor drinkwater-
•
transport.
- 70 -
Anl_GC_GP_6538_Set_I_SPK9.indb 70Anl_GC_GP_6538_Set_I_SPK9.indb 70 04.07.2019 08:22:2204.07.2019 08:22:22
Page 71
NL
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Technische gegevens
Netaansluiting .........................220-240 V ~ 50 Hz
Krachtontneming ....................................650 watt
Transportcapaciteit max. .......................3800 l/uur
Opvoerhoogte max. ..................................... 36 m
Opvoerdruk max. ....................0,36 MPa (3,6 bar)
Aanzuighoogte max.: ..................................... 8 m
Drukaansluiting ..... ca. 33,3 mm (R1 buitendraad)
Zuigaansluiting: ..... ca. 33,3 mm (R1 buitendraad)
Watertemperatuur max. ............................... 35°C
Bescherming type: ........................................IPX4
5. Vóór inbedrijfstelling
Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.
In principe raden wij aan om een voorfilter en een
zuigset met zuigslang, zuigkorf en terugslagklep
in te zetten om lange heraanzuigtijden en een
onnodige beschadiging van de pomp door stenen
en harde vreemde voorwerpen te verhinderen.
5.1 Montage van de draaggreep
Volg de fig. 2 tot 5 voor de montage van de draaggreep.
5.2 Aansluiting van de zuigleiding
Bevestig de zuigslang (min. ca. 19 mm (¾ ”)
•
versterkt door spiraaldraad)) rechtstreeks of
via een schroefdraadnippel aan de zuigaansluiting ca. 33,3 mm (R1 buitendraad) van het
apparaat.
De gebruikte zuigslang moet voorzien zijn
•
van een zuigklep. Indien de zuigklep niet kan
worden gebruikt, dan moet een terugslagklep
in de zuigleiding zijn aangebracht.
De zuigleiding vanaf de waterontname tot
•
aan het apparaat stijgend leggen. Vermijd
absoluut het leggen van de zuigleiding boven de hoogte van de pomp, luchtbellen in
de zuigleiding vertragen en verhinderen het
aanzuigen.
Zuig- en drukleiding moeten zo worden aan-
•
gebracht, dat deze geen mechanische druk
uitoefenen op het apparaat.
De zuigklep moet diep genoeg in het water
•
liggen, zodat het drooglopen van het apparaat door daling van het waterpeil wordt
vermeden.
Een ondichte zuigleiding verhindert door aan-
•
zuigen van lucht het aanzuigen van het water.
Vermijd het aanzuigen van vreemde voor-
•
werpen (zand enz.). Indien nodig installeert u
hiertoe een voorfilter.
5.3 Aansluiting van de drukleiding
De drukleiding (moet min. 19 mm (¾ ” zijn))
•
moet direct of via een schroefdraadnippel
worden aangesloten aan de drukleidingaansluiting (33,3 mm (R1 buitendraad) van het
apparaat.
Mits gepaste koppelstukken kan uiteraard
•
ook een drukslang van 13 mm (½ ”) worden
gebruikt. Het pompvermogen wordt gereduceerd door de kleinere drukslang.
Tijdens het aanzuigen moeten de in de
•
drukleiding voorhanden zijnde afsluiters
(spuitmondstukken, kleppen etc.) helemaal
opengedraaid zijn zodat de lucht vrij uit de
zuigleiding kan ontsnappen.
5.4 Elektrische aansluiting
De elektrische aansluiting gebeurt aan een
•
wandcontactdoos met aardingscontact 220240 V ~ 50 Hz, ampérage van de zekering
minstens 10 amp.
De motor wordt door de ingebouwde ther-
•
mische contactverbreker beschermd tegen
overbelasting of blokkering. In geval van
oververhitting wordt de pomp automatisch
uitgeschakeld door deze contactverbreker en
na het afkoelen wordt de pomp automatisch
opnieuw in werking gesteld.
- 71 -
Anl_GC_GP_6538_Set_I_SPK9.indb 71Anl_GC_GP_6538_Set_I_SPK9.indb 71 04.07.2019 08:22:2304.07.2019 08:22:23
Page 72
NL
6. Bediening
Het toestel op een vaste, vlakke en horizonta-
•
le ondergrond opstellen.
Pomphuis via de watervulplug (4) vullen met
•
water. Het vullen van de zuigleiding versnelt
het aanzuigen.
Alle afsluitinrichtingen in de drukleiding (sp-
•
roeimondstuk, kleppen enz.) moeten bij het
aanzuigen volledig geopend zijn, opdat alle
lucht uit de aansluitleiding kan ontsnappen.
Netleiding aansluiten.
•
Het toestel aan de netschakelaar (5) inscha-
•
kelen – het aanzuigen kan bij max. aanzuighoogte tot 5 minuten duren.
Aan het einde van de werkzaamheden het to-
•
estel met de netschakelaar (5) uitschakelen.
7. Vervanging van de
netaansluitleiding
Gevaar!
Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.
8. Reiniging, onderhoud en
bestellen van wisselstukken
Het apparaat is verregaand onderhoudsvrij. Voor
een lange levensduur raden wij echter een regelmatige controle en onderhoud aan.
Gevaar!
Vóór elk onderhoud moet het apparaat spanningsvrij geschakeld worden; hiervoor trekt u de
netstekker van de pomp uit het stopcontact.
8.1 Onderhoud
Bij eventuele verstopping van het apparaat
•
sluit u de drukleiding aan aan de waterleiding
en neemt u de zuigslang eraf. Open de waterleiding. Schakel het apparaat meermaals
gedurende ca. twee seconden in. Op deze
manier kunnen verstoppingen in de meeste
gevallen geëlimineerd worden.
In het toestel zijn er geen andere te onder-
•
houden onderdelen.
8.2 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
•
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
9. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
10. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele verpakking.
Vóór een langdurig niet-gebruik of vóór het
•
opbergen gedurende de winter moet de
pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard.
Bij kans op vorst moet het apparaat helemaal
•
leeggemaakt worden.
Na een langdurige stilstand controleren of de
•
rotor behoorlijk draait door de pomp kort in en
uit te schakelen.
- 72 -
Anl_GC_GP_6538_Set_I_SPK9.indb 72Anl_GC_GP_6538_Set_I_SPK9.indb 72 04.07.2019 08:22:2304.07.2019 08:22:23
Page 73
NL
11. Foutopsporing
Anomalieën Oorzaken Verhelpen
Motor start niet - Geen netspanning
- Pompwiel zit vast - motor werd door
zijn veiligheidsschakelaar uitgeschakeld
Pomp zuigt niet aan - Zuigklep niet in het water
- Pomphuis zonder water
- Lucht in de zuigleiding
- Zuigklep ondicht
- Zuigkorf (zuigklep) verstopt
- Max. zuighoogte overschreden
Slagvolume onvoldoende
- Zuighoogte te hoog
- Zuigkorf vervuild
- Waterspiegel daalt snel
- Pompcapaciteit neemt af door
schadelijke stoff en
Motorbeveiligingsschakelaar schakelt
- Motor overbelast - wrijving door
vreemde stoff en te hoog
de pomp uit
- Spanning controleren
- Pomp uit elkaar halen en schoonmaken
- Zuigklep in het water aanbrengen
- Pomphuis met water vullen
- Dichtheid van de zuigleiding controleren
- Zuigklep reinigen
- Zuigkorf reinigen
- Zuighoogte controleren
- Zuighoogte controleren
- Zuigkorf reinigen
- Zuigklep dieper plaatsen
- Pomp reinigen en versleten onderdelen vervangen
- Pomp demonteren en reinigen, het
aanzuigen van vreemde stoff en
voorkomen (fi lter)
- 73 -
Anl_GC_GP_6538_Set_I_SPK9.indb 73Anl_GC_GP_6538_Set_I_SPK9.indb 73 04.07.2019 08:22:2304.07.2019 08:22:23
Page 74
NL
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.
Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
- 74 -
Anl_GC_GP_6538_Set_I_SPK9.indb 74Anl_GC_GP_6538_Set_I_SPK9.indb 74 04.07.2019 08:22:2304.07.2019 08:22:23
Page 75
NL
Ser vice-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Voorfi lter, fi lterpatroon
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
•
Beschrijf deze foutieve werkwijze.
- 75 -
Anl_GC_GP_6538_Set_I_SPK9.indb 75Anl_GC_GP_6538_Set_I_SPK9.indb 75 04.07.2019 08:22:2304.07.2019 08:22:23
Page 76
NL
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
- 76 -
Anl_GC_GP_6538_Set_I_SPK9.indb 76Anl_GC_GP_6538_Set_I_SPK9.indb 76 04.07.2019 08:22:2404.07.2019 08:22:24
Page 77
E
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Este aparato podrá ser utilizado por niños a partir de 8 años y personas cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos
necesarios siempre y cuando estén vigiladas o hayan recibido formación o instrucciones sobre el funcionamiento seguro del aparato y
de los posibles peligros. Está prohibido que los niños jueguen con el
aparato. Los niños no podrán realizar los trabajos de limpieza y mantenimiento a no ser que estén vigilados por un adulto.
- 77 -
Anl_GC_GP_6538_Set_I_SPK9.indb 77Anl_GC_GP_6538_Set_I_SPK9.indb 77 04.07.2019 08:22:2404.07.2019 08:22:24
Page 78
E
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicaciones para posibles consultas posteriores.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1)
1. Toma de presión (R1 RM)
2. Tornillo para la purga de agua
3. Empalme para la aspiración (R1 RM)
4. Tornillo para llenado de agua
5. Interruptor de red
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente
•
el aparato.
Retirar el material de embalaje, así como los
•
dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté
•
completo.
Comprobar que el aparato y los accesorios
•
no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta
•
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asfi xia!
Bomba de jardín
•
Manual de instrucciones original
•
Instrucciones de seguridad
•
3. Uso adecuado
Campo de aplicación
Para el riego de zonas verdes, parterres de
•
verdura y jardines.
Para el funcionamiento de aspersores de
•
césped.
Indicado para tomar agua de estanques, ar-
•
royos, toneles y cisternas de agua de lluvia,
así como pozos
Para suministrar agua sanitaria
•
Líquidos a bombear:
Agua limpia (agua dulce), agua de lluvia o
•
lejía en baja concentración /agua no potable.
La temperatura máxima del líquido bombea-
•
do no debe sobrepasar los +35°C en funcionamiento continuo.
Está prohibido bombear sustancias inflamab-
•
les, gaseosas o explosivas con este aparato.
Asimismo, está prohibido bombear sustanci-
•
as agresivas (ácidos, lejías, jugo de filtración
de silo, etc.), así como líquidos con sustancias abrasivas (arena).
Este aparato no ha sido concebido para su-
•
ministrar agua potable.
Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.
- 78 -
Anl_GC_GP_6538_Set_I_SPK9.indb 78Anl_GC_GP_6538_Set_I_SPK9.indb 78 04.07.2019 08:22:2404.07.2019 08:22:24
Page 79
E
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades
similares.
4. Características técnicas
Tensión de red .......................220-240 V ~ 50 Hz
Consumo ............................................ 650 vatios
Caudal máx. .............................................3800 l/h
Altura de presión .................................. máx.36 m
Presión de elevación máx. ......0,36 MPa (3,6 bar)
Altura máx. de aspiración: .............................. 8 m
Toma de presión ............aprox. 33,3 mm (R1 RM)
Empalme para
la aspiración: ..................aprox. 33,3 mm (R1 RM)
Temperatura máx. del agua .......................... 35°C
Tipo de protección ........................................ IPX4
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.
Generalmente se recomienda utilizar un filtro
previo, así como un juego de aspiración con tubo,
cesta de aspiración y válvula de retención con el
fin de evitar tiempos de aspiración de arranque
largos y que la bomba sufra daños innecesarios
causados por piedras o cuerpos extraños sólidos.
5.1 Montaje del asa de transporte
Seguir las figuras 2 a 5 para proceder al montaje
del asa de transporte.
5.2 Conexión del conducto de aspiración
Fijar el tubo flexible de aspiración (manguera
•
de plástico de mín. aprox. 19 mm (¾ ”) con
refuerzo espiral) de forma directa o con un
racor roscado al empalme para la aspiración
aprox. 33,3 mm (R1 RM) del aparato.
El tubo flexible de aspiración empleado debe
•
estar dotado de una válvula de aspiración.
En caso de no poder emplear la válvula de
aspiración, debería instalarse una válvula de
retención en el conducto de aspiración.
Colocar el conducto de aspiración de forma
•
ascendente entre la toma de agua y el apa-
rato. Es imprescindible evitar que el conducto
quede colocado más arriba de la bomba,
puesto que la entrada de burbujas de aire en
el conducto retardarían y obstaculizarían el
proceso de aspiración.
El conducto de aspiración y el de presión
•
deben colocarse de forma que no ejerzan
presión mecánica sobre el aparato.
Es imprescindible sumergir la válvula de aspi-
•
ración a profundidad suficiente, de modo que
el aparato no pueda trabajar en seco al bajar
el nivel de agua.
Un conducto de aspiración no estanco aspira
•
aire, lo cual obstaculiza la succión del agua.
Evitar aspirar cuerpos extraños (arena, etc.).
•
Siempre que sea necesario, instalar para tal
fin un filtro previo.
5.3 Conexión del conducto de presión
El conducto de presión (de mín. 19 mm
•
(¾”)) debe estar conectado directamente o
mediante un racor filetado a la conexión del
conducto de presión 33,3 mm (R1 RM) del
aparato.
Usando las atornilladuras adecuadas puede
•
utilizarse sin problemas una manguera de
bombeo de 13 mm (½ ”). La capacidad de
bombeo se reduce en este caso debido al
diámetro inferior de la manguera.
Durante el proceso de aspiración deben
•
abrirse completamente los dispositivos de
cierre que se encuentren en la manguera
de bombeo (boquilla pulverizadora, válvulas
etc.), con el fin de que pueda salir el aire que
se halle en la manguera.
5.4 Conexión eléctrica
La conexión eléctrica se realiza mediante un
•
enchufe de protección 220-240 V ~ 50 Hz.
Protección mínima de 10 amperios.
Un dispositivo de control de la temperatura
•
protege el motor ante una sobrecarga o
bloqueo. En caso de sobrecalentamiento, el
dispositivo de control de la temperatura para
automáticamente la bomba y tras su enfriamiento ésta se pone de nuevo automáticamente en marcha.
- 79 -
Anl_GC_GP_6538_Set_I_SPK9.indb 79Anl_GC_GP_6538_Set_I_SPK9.indb 79 04.07.2019 08:22:2404.07.2019 08:22:24
Page 80
E
6. Manejo
Colocar el aparato sobre una superficie hori-
•
zontal, plana y resistente.
Llenar de agua la carcasa de la bomba me-
•
diante el tornillo para llenado de agua (4). El
llenado del conducto de aspiración acelera el
proceso.
Todos los dispositivos de cierre en el con-
•
ducto de presión (boquilla pulverizadora,
válvulas, etc.) deben estar completamente
abiertas durante la aspiración para que pueda salir el aire existente.
Conectar cable de red.
•
Conectar el aparato al interruptor de red (5):
•
la succión puede durar hasta 5 minutos a una
altura de succión máxima.
Una vez finalizados los trabajos, apagar el
•
aparato en el interruptor de red (5).
7. Cambio del cable de conexión a
la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.
8. Mantenimiento, limpieza y pedido
de piezas de repuesto
El aparato requiere un mantenimiento mínimo.
No obstante, recomendamos realizar controles y
cuidados periódicos para asegurar una vida útil
prolongada.
Peligro!
Desenchufar el aparato antes de realizar cualquier trabajo de mantenimiento.
8.1 Mantenimiento
Si se atasca el aparato, conectar el conducto
•
de presión a la toma de agua y extraer el tubo
de aspiración. Abrir la toma de agua. Conectar el aparato varias veces durante unos 2
segundos. Así, en la mayoría de los casos se
podrá eliminar el atasco.
No hay que realizar el mantenimiento a más
•
piezas en el interior del aparato.
8.2 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos siguientes:
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
•
Encontrará los precios y la información actual en
www.isc-gmbh.info
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
10. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
Antes de guardarla durante un largo periodo
•
o durante el invierno, limpiar a fondo la bomba con agua, vaciarla completamente y dejar
que se seque.
En caso de que exista peligro de heladas,
•
vaciar completamente la bomba.
Tras periodos de inactividad largos, compro-
•
bar conectando y desconectando brevemente la bomba si el rotor gira.
- 80 -
Anl_GC_GP_6538_Set_I_SPK9.indb 80Anl_GC_GP_6538_Set_I_SPK9.indb 80 04.07.2019 08:22:2404.07.2019 08:22:24
Page 81
E
11. Plan para localización de fallos
Averías Causas Solución
El motor no arranca - Falta tensión de red
- La rueda de la bomba está bloqueada, protección de sobretemperatura ha sido activada
La bomba no aspira - La válvula de aspiración no está
- Interior de la bomba sin agua
- Aire en la manguera de aspiración
- Válvula de aspiración pierde
- La cesta de aspiración (válvula de
aspiración) está
- Se ha sobrepasado la altura de aspiración
Caudal insufi ciente - Altura de aspiración demasiado
elevada
- Cesta de aspiración sucia
- Descenso rápido del nivel de agua
- Caudal reducido por suciedad
El dispositivo de sobretemperatura de-
- Motor sobrecargado debido a la
acción de cuerpos extraños.
sconecta la bomba
- Comprobar la tensión
- Desmontar la bomba y limpiarla
- Sumergir la válvula sumergida
- Llenar agua en la conexión de aspiración
- Comprobar que no esté dañada la
manguera
- Limpiar la válvula
- Lavar la cesta de bloqueada aspiración
- Comprobar altura correcta
- Comprobar altura correcta
- Limpiar la cesta
- Poner la manguera de succión a
más profundidad
- Limpiar la bomba y sustituir pieza
de desgaste.
- Desmontar y limpiar la bomba Evitar la aspiración de cuerpos extraños (Filtro)
- 81 -
Anl_GC_GP_6538_Set_I_SPK9.indb 81Anl_GC_GP_6538_Set_I_SPK9.indb 81 04.07.2019 08:22:2504.07.2019 08:22:25
Page 82
E
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas
- 82 -
Anl_GC_GP_6538_Set_I_SPK9.indb 82Anl_GC_GP_6538_Set_I_SPK9.indb 82 04.07.2019 08:22:2504.07.2019 08:22:25
Page 83
E
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Filtro previo, cartucho de fi ltro
Material de consumo/Piezas de consumo*
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
•
Describa ese fallo en el funcionamiento.
- 83 -
Anl_GC_GP_6538_Set_I_SPK9.indb 83Anl_GC_GP_6538_Set_I_SPK9.indb 83 04.07.2019 08:22:2504.07.2019 08:22:25
Page 84
E
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
- 84 -
Anl_GC_GP_6538_Set_I_SPK9.indb 84Anl_GC_GP_6538_Set_I_SPK9.indb 84 04.07.2019 08:22:2504.07.2019 08:22:25
Page 85
FIN
Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje
Tätä laitetta saavat vähintään 8-vuotiaat lapset sekä henkilöt, joiden
fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole
tarvittavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai
jos heitä on opastettu käyttämään laitetta turvallisesti ja he ymmärtävät sen käytöstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella.
Lapset saavat suorittaa puhdistus- ja käyttäjähuoltotoimia ainoastaan
aikuisen valvonnassa.
- 85 -
Anl_GC_GP_6538_Set_I_SPK9.indb 85Anl_GC_GP_6538_Set_I_SPK9.indb 85 04.07.2019 08:22:2604.07.2019 08:22:26
Page 86
FIN
Vaara!
Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.
1. Turvallisuusmääräykset
Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.
Vaara!
Lue kaikki turvallisuusmääräykset ja ohjeet.
Jos turvallisuusmääräyksiä tai muita ohjeita ei
noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki
turvallisuusmääräykset ja ohjeet myöhempää
tarvetta varten.
2. Laitteen kuvaus ja toimituksen
sisältö
2.1 Laitteen kuvaus (kuva 1)
1. Paineliitäntä (R1 ulkokierteet)
2. Veden laskuruuvi
3. Imuliitäntä (R1 ulkokierteet)
4. Vedentäyttöruuvi
5. Verkkokatkaisin
2.2 Toimituksen sisältö
Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyntipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.
Avaa pakkaus ja ota laite varovasti pakkauk-
•
sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja
•
kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.
•
Tarksta, onko laitteessa ja varusteissa kulje-
•
tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-
•
jan loppuun saakka.
Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!
Puutarhapumppu
•
Alkuperäiskäyttöohje
•
Turvallisuusmääräykset
•
3. Määräysten mukainen käyttö
Käyttöalue
Viheralueiden, vihannespenkkien ja puutar-
•
hoiden kasteluun
Ruohonkostuttimien käyttöön
•
veden ottoon lammikoista, puroista, sadevesi-
•
tynnyreistä, sadevesisäiliöistä ja kaivoista
käyttöveden syöttöön
•
Pumpattavat väliaineet:
Kirkkaan veden (makean veden), sadeveden
•
tai kevyen pesuliuoksen/käyttöveden pumppaamiseen.
Pumpattavan nesteen suurin lämpötila ei saa
•
ylittää +35°C jatkuvassa käytössä.
Tällä laitteella ei saa pumpata mitään sytty-
•
viä, kaasuuntuvia tai räjähdysalttiita nesteitä.
Syövyttävien nesteiden (happojen, lipeiden,
•
siilonesteiden jne.) sekä hankaavia aineita
sisältävien nesteiden pumppaamista tulee
samoin välttää
tämä laite ei sovi juomaveden pumppaamise-
•
en.
Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.
Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään
pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.
- 86 -
Anl_GC_GP_6538_Set_I_SPK9.indb 86Anl_GC_GP_6538_Set_I_SPK9.indb 86 04.07.2019 08:22:2604.07.2019 08:22:26
Page 87
4. Tekniset tiedot
Verkkoliitäntä ..........................220-240 V ~ 50 Hz
Tehonottomäärä ................................... 650 wattia
Pumppausmäärä enint. ............................3800 l/h
Pumppauskorkeus enint. .............................. 36 m
Pumppauspaine enint. ......0,36 MPa (3,6 baaria)
Imukorkeus enint.: .......................................... 8 m
Paineliitäntä .............n. 33,3 mm (R1 ulkokierteet)
Imuliitäntä:................n. 33,3 mm (R1 ulkokierteet)
Veden lämpötila enint. ................................. 35°C
Suojalaji: .......................................................IPX4
5. Ennen käyttöönottoa
FIN
Vältä imemästä vieraita esineitä (hiekkaa
•
jne.). Tarvittaessa asenna tähän tarkoitettu
esisuodatin.
5.3 Painejohdon liitäntä
Painejohto (läpimitan tulee olla väh. 19 mm
•
(¾ ”) tulee liittää pumpun painejohtoliitäntään
(33,3 mm (R 1 ulkokierteet)) joko suoraan tai
kierrenipan avulla.
On itsestään selvää, että voit halutessasi
•
käyttää myös vastaavilla ruuviliitännöillä varustettua 13 mm (½ ”) paineletkua. Nostoteho
alenee pienemmän läpimitan vuoksi.
Imunkäynnistyksen aikana tulee painejohdos-
•
sa olevat sulkulaitteet (ruiskusuuttimet, venttiilit jne.) avata täysin, jotta imujohdossa oleva
ilma pääsee poistumaan vapaasti.
Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.
Periaatteellisesti suosittelemme käytettäväksi
esisuodatinta ja imutarvikesarjaa, johon kuuluu
imuletku, imukori ja takaiskuventtiili. Näin vältetään pitkät uudelleenimuajat ja kivien ja kiinteiden
vieraiden esineiden aiheuttama pumpun tarpeeton vahingoittuminen.
5.1 Kantokahvan asennus
Asenna kantokahva kuvien 2 ... 5 ohjeiden mukaan.
5.2 Imujohdon liitäntä
Kiinnitä imuletku (kierrevahvisteinen muovilet-
•
ku, läpimitta väh. n. 19 mm (¾“) joko suoraan
tai kierrenipan avulla laitteen imuliitäntään, n.
33,3 mm (R 1 ulkokierteet).
Käytetty imuletku tulee varustaa imuventtiilillä.
•
Jos imuventtiiliä ei voi käyttää, tulee imujohtoon asentaa suuntaisventtiili.
Vedä imujohto veden ottopisteestä laittee-
•
seen päin nousevaksi. Vältä ehdottomasti
imujohdon vetämistä pumppua korkeammalle, koska imujohtoon joutuneet ilmakuplat
hidastavat ja vaikeuttavat imun aloittamista.
Imu- ja painejohdot tulee asentaa niin, että ne
•
eivät aiheuta laitteeseen kohdistuvaa mekaanista painetta.
Imuventtiilin tulee olla riittävän syvällä vedes-
•
sä, niin että vältetään vedenpinnan alenemisen aiheuttama pumpun käyminen kuivana.
Epätiivis imujohto estää veden imemisen
•
imemällä ilmaa.
5.4 Sähköliitäntä
Sähköliitäntä tehdään maadoitetulla pisto-
•
rasialla 220-240 V ~ 50 Hz. Varoke väh. 10
ampeeria
Moottori on suojattu ylikuumenemiselta tai
•
kiinnijuuttumiselta sisäänrakennetulla lämpötilavalvonnalla. Ylikuumenemisen tapahtuessa sammuttaa lämpötilanvalvoja pumpun, ja
pumppu käynnistyy jäähdyttyään uudelleen
automaattisesti.
6. Käyttö
Aseta laite kiinteälle, tasaiselle, vaakasuoralle
•
sijoituspaikalle.
Täytä pumpun kotelo vedellä vedentäyttö-
•
ruuvin (4) kautta. Imujohdon täyttäminen
nopeuttaa imun käyntiinlähtöä.
Painejohdon kaikkien sulkulaitteiden (ruis-
•
kusuuttimen, venttiileiden jne.) tulee olla täysin avoinna imua aloitettaessa, niin että ilma
voi poistua täysin imujohdosta.
Liitä verkkojohto.
•
Käynnistä laite verkkokatkaisimella (5) - imun
•
aloitus saattaa kestää jopa 5 minuuttia suurimmalla imukorkeudella.
Työn päätyttyä sammuta laite verkkokatkaisi-
•
mesta (5).
- 87 -
Anl_GC_GP_6538_Set_I_SPK9.indb 87Anl_GC_GP_6538_Set_I_SPK9.indb 87 04.07.2019 08:22:2604.07.2019 08:22:26
Page 88
FIN
7. Verkkojohdon vaihtaminen
Vaara!
Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pätevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.
8. Puhdistus, huolto ja varaosatilaus
Laite ei tarvitse lähes lainkaan huoltoa. Pitkän
eliniän takaamiseksi suosittelemme kuitenkin
säännöllisiä tarkastuksia ja hoitotoimia.
Vaara!
Ennen jokaista huoltoa tulee laite kytkeä jännitteettömäksi, tätä varten vedä pumpun verkkopistoke pistorasiasta.
8.1 Huolto
Jos laite on mahdollisesti tukkiutunut, liitä pai-
•
nejohto vesijohtoon ja ota imuletku pois. Avaa
vesijohto. Käynnistä laite muutaman kerran n.
kahden sekunnin ajaksi. Tällä tavoin voidaan
tukkeutumat poistaa useimmissa tapauksissa.
Laitteen sisäpuolella ei ole mitään huoltoa
•
tarvitsevia osia.
9. Käytöstäpoisto ja uusiokäyttö
Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.
10. Säilytys
Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.
Ennen pitempää käyttötaukoa tai talvehtimis-
•
ta tulee pumppu huuhtoa perusteellisesti vedellä, tyhjentää täysin ja varastoida kuivana.
Pakkasen uhatessa täytyy laite tyhjentää täy-
•
sin.
Pitemmän käyttötauon jälkeen tulee kokeilla
•
päälle-/pois-katkaisinta lyhyesti painamalla,
että pumpun roottori pyörii moitteettomasti.
8.2 Varaosatilaus:
Varaosia tilatessasi anna seuraavat tiedot:
Laitteen tyyppi
•
Laitteen tuotenumero
•
Laitteen tunnusnumero
•
Tarvittavan varaosan varaosanumero.
•
Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info
- 88 -
Anl_GC_GP_6538_Set_I_SPK9.indb 88Anl_GC_GP_6538_Set_I_SPK9.indb 88 04.07.2019 08:22:2604.07.2019 08:22:26
Page 89
FIN
11. Vianhakukaavio
Häiriöt Syyt Poisto
Moottori ei käynnisty
Pumppu ei ime - Imuventtiili ei ole vedessä
Nostomäärä liian
vähäinen
Termokatkaisin
sammuttaa pumpun
- Verkkojännitettä ei ole
- Pumpun ratas juuttunut kiinni - lämpötilanvalvoja on sammuttanur
moottorin
- Pumpputilassa ei ole vettä
- Ilmaa imujohdossa
- Imuventtiili ei ole tiivis
- Imukori (imuventtiili) on tukkeutunut
- Suurin imukorkeus on ylitetty
- Imukorkeus liian suuri
- Imukori likaantunut
- Vedenpinta laskee nopeasti
- Pumpun teho vähentynyt vahingollisten aineiden vuoksi
- Moottori ylikuumentunut - vieraiden
aineiden aiheuttama kitka liian suuri
- Tarkasta jännite
- Pura pumppu ja puhdista se
- Siirrä imuventtiiliä veteen
- Täytä vettä imuliitäntään
- Tarkasta, onko imujohto tiivis
- Puhdista imuventtiili
- Puhdista imukori
- Tarkasta imukorkeus
- Tarkasta imukorkeus
- Puhdista imukori
- Aseta imuletku syvemmälle
- Puhdista pumppu ja vaihda kulunut
osa uuteen
- Pura pumppu ja puhdista se, estä
vieraiden aineiden sisäänimeminen
(suodatin)
- 89 -
Anl_GC_GP_6538_Set_I_SPK9.indb 89Anl_GC_GP_6538_Set_I_SPK9.indb 89 04.07.2019 08:22:2604.07.2019 08:22:26
Page 90
FIN
Koskee ainoastaan EU-maita
Älä heitä sähkötyökaluja kotitalousjätteisiin!
Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.
Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että
hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten
luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja
jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.
Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.
Oikeus teknisiin muutoksiin pidätetään
- 90 -
Anl_GC_GP_6538_Set_I_SPK9.indb 90Anl_GC_GP_6538_Set_I_SPK9.indb 90 04.07.2019 08:22:2704.07.2019 08:22:27
Page 91
FIN
Asiakaspalvelutiedot
Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.
Laji Esimerkki
Kuluvat osat* Esisuodatin, suodatinpatruuna
Käyttömateriaali / käyttöosat*
Puuttuvat osat
* ei välttämättä kuulu toimitukseen!
Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.
isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin
kysymyksiin:
Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
•
Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
•
Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
•
Kuvaa tätä toimintavirhettä.
- 91 -
Anl_GC_GP_6538_Set_I_SPK9.indb 91Anl_GC_GP_6538_Set_I_SPK9.indb 91 04.07.2019 08:22:2704.07.2019 08:22:27
Page 92
FIN
Takuutodistus
Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:
1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.
2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.
3. Antamamme takuu ei kata näitä vaurioita:
- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.
- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).
- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.
4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.
5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden
laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen
puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä.
Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.
Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.
- 92 -
Anl_GC_GP_6538_Set_I_SPK9.indb 92Anl_GC_GP_6538_Set_I_SPK9.indb 92 04.07.2019 08:22:2704.07.2019 08:22:27
Page 93
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
To napravo lahko otroci, stari 8 let ali več, osebe z zmanjšanimi
psihičnimi, senzoričnimi ali duševnimi sposobnostmi ter osebe, ki
nimajo dovolj izkušenj in znanja uporabljajo le pod nadzorom ali če
so bile podučene o varni uporabi naprave in razumejo nevarnosti,
ki lahko pri uporabi nastanejo. Otroci se z napravo ne smejo igrati.
Čiščenja in vzdrževanja, ki ga opravlja uporabnik, ne smejo opravljati
otroci brez nadzora.
- 93 -
Anl_GC_GP_6538_Set_I_SPK9.indb 93Anl_GC_GP_6538_Set_I_SPK9.indb 93 04.07.2019 08:22:2704.07.2019 08:22:27
Page 94
Nevarnost!
Pri uporabi naprave je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
SLO
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Vrtna črpalka
•
Originalna navodila za uporabo
•
Varnostni napotki
•
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za poznejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Tlačni priključek (R1 zunanji navoj)
2. Vijak za izpust vode
3. Sesalni priključek (R1 zunanji navoj)
4. Vijak za dolivanje vode
5. Vypínač
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material ter embalažne
•
in transportne varovalne priprave (če obstajajo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
3. Predpisana namenska uporaba
Območje uporabe
Za navodnjavanje in zalivanje zelenic, zelen-
•
javnih gredic in vrtov
Za škropilnike zelenic
•
Za odvzem vode iz ribnikov, potokov, sodov
•
za deževnico, cistern za deževnico in vodnjakov
Za oskrbo s tehnično vodo
•
Mediji črpanja:
Za črpanje bistre vode (sladka voda),
•
deževnice ali blagega luga za pranje/porabne
vode.
Največja temperatura prenesene tekočine v
•
trajnem delovanju ne sme prekoračiti +35 °C.
S to napravo ne smete prenašati gorljivih,
•
eksplozivnih tekočin in tekočin, ki tvorijo pline.
Prav tako se je treba izogibati črpanju agre-
•
sivnih tekočin (kisline, lugi, silosnihe izcedne
vode, itd.) ter tekočin z ostrimi snovmi (pesek).
Te naprava ni primerna za prenos pitne vode.
•
Napravo je dovoljeno uporabljati samo za namene, za katere je bila izdelana. Vsaka drugačna
uporaba ni skladna z namenom. Za vsako škodo
ali poškodbe, ki pri tem nastanejo, jamči uporabnik/upravljavec, in ne proizvajalec.
Prosimo, upoštevajte, da naše naprave niso bile
zasnovane za uporabo v poklicu, obrti ali industriji. V primerih uporabe naprave v poklicu, obrti in
industriji ali podobnih dejavnostih ne prevzemamo jamstva.
- 94 -
Anl_GC_GP_6538_Set_I_SPK9.indb 94Anl_GC_GP_6538_Set_I_SPK9.indb 94 04.07.2019 08:22:2704.07.2019 08:22:27
Page 95
4. Tehnični podatki
Električni priključek .................220-240 V ~ 50 Hz
Sprejemna moč: ..................................... 650 Watt
Črpalka količina maks. .............................3800 l/h
Višina črpanja maks. .................................... 36 m
Črpalki tlak maks. ....................0,36 MPa (3,6 bar)
Sesalna višina maks.: .................................... 8 m
Tlačni priključek ...ca. 33,3 mm (R1 zunanji navoj)
Sesalni priključek .ca. 33,3 mm (R1 zunanji navoj)
Temperatura vode maks. ............................. 35 °C
Vrsta zaščite: .................................................IPX4
5. Pred uporabo
Pred priklopom se prepričajte, če se podatki
na tipski podatkovni tablici skladajo s podatki o
električnem omrežju.
Praviloma priporočamo uporabo predfi ltra in se-
salne garniture s sesalno cevjo, sesalno košaro in
protipovratnim ventilom, da preprečite doli čas do
ponovnega sesanja in nepotrebno poškodovanje
črpalke zaradi kamenčkov in trdih tujkov.
5.1 Montaža nosilnega ročaja
Za montažo nosilnega ročaja upoštevajte slike 2
do 5.
5.2 Priključek sesalne napeljave
Sesalno cev (vsaj pribl. 19 mm (¾ ”) iz umet-
•
ne mase s spiralno ojačitvijo) pritrdite neposredno ali prek navojnega nastavna na sesalni
priključen pribl. 33,3 mm (R1 zunanji navoj)
naprave.
Uporabljena sesalna cev mora biti opremljena
•
s sesalnim ventilom. Če sesalnega ventila ne
morete uporabiti, morate v sesalno napeljavo
namestiti protipovratni ventil.
Sesalno napeljavo položite tako, da se od od-
•
vzema vode do naprave vzpenja. Sesalne napeljave nikoli ne položite nad višino črpalke,
saj zračni mehurčki v sesalni napeljavi ovirajo
in zakasnijo postopek sesanja.
Sesalno in tlačno napeljavo namestite tako,
•
da ne izvajata mehanskega pritiska na napravo.
Sesalni ventil mora biti dovolj globoko v vodi,
•
da z nižanjem vodostaja preprečite suhi tek
naprave.
Netesna sesalna naprava preprečuje sesanje
•
vode, saj se vsesava zrak.
SLO
Preprečite sesanje tujkov (peska ipd.). Po
•
potrebi v ta namen namestite predfilter.
5.3 Priključek tlačne napeljave
Tlačna napeljava (naj bo vsaj ca. 19 mm
•
(¾ ”)) mora biti priključena neposredno na ali
prek navojnega spojnika na priključek tlačne
napeljave ca. 33,3 mm (R1 zunanji navoj) naprave.
Z ustreznimi privijačenji lahko uporabite tudi
•
ca. 13 mm (½ ”) tlačno cev. Zmogljivost preno-
sa se z manjšo tlačno cevjo zmanjša.
Med postopkom sesanja povsem odprite
•
zaporne elemente (brizgalne šobe, ventile
ipd.) v tlačni napeljavi, da lahko zrak prosto
uhaja iz sesalne napeljave.
5.4 Električni priključek
Električni priključek je na vtičnico z zaščitnim
•
kontaktom 220-240 V ~ 50 Hz. Varovalka
mora imeti vsaj 10 amperov.
Vgrajeno temperaturno stikalo ščiti motor
•
pred preobremenitvami ali blokado. V primeru
pregretja temperaturno stikalo samodejno
izklopi črpalko in jo spet vklopi, ko se ohladi.
6. Uporaba
Napravo postavite na čvrsto, enakomerno in
•
ravno površino.
Ohišje črpalke napolnite z vodo skozi vijak za
•
polnjenje vode (4). Napolnjena sesalna napeljava pospeši postopek sesanja.
Vse zaporne naprave v tlačni napeljavi (briz-
•
galna šoba, ventili itd.) morajo biti pri sesanju
do konca odprti, da lahko iz sesalne napeljave uhaja zrak.
Priključite omrežno napeljavo.
•
Vklopite omrežno stikalo (5) naprave – se-
•
sanje lahko traja pri maks. višini sesanja do
5 minut.
Ko je delo končano, izklopite napravo na
•
omrežnem stikalu (5).
- 95 -
Anl_GC_GP_6538_Set_I_SPK9.indb 95Anl_GC_GP_6538_Set_I_SPK9.indb 95 04.07.2019 08:22:2704.07.2019 08:22:27
Page 96
SLO
7. Zamenjava električnega
priključnega kabla
Nevarnost!
Če se električni priključni kabel te naprave
poškoduje, ga mora zamenjati proizvajalec ali
njegova servisna služba ali podobno strokovno
usposobljena oseba, da bi preprečili ogrožanje
varnosti.
8. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Naprave v glavnem ni treba vzdrževati. Za daljšo
življenjsko dobo priporočamo, da jo redno pregledujete in negujete.
Nevarnost!
Pred vsakim vzdrževanjem morate napravo izklopiti iz električnega omrežja; izvlecite omrežno
stikalo črpalke iz vtičnice.
8.1 Vzdrževanje
Pri morebitni zamašitvi naprave priključite
•
tlačno napeljavo na vodno napeljavo in snemite sesalno cev. Odprite vodno napeljavo.
Napravo večkrat vklopite za ca. dve sekundi.
Na tak način lahko v večini primerov odstranite vzrok zamašitve.
V notranjosti naprave ni nobenih delov, ki bi
•
jih bilo potrebno vzdrževati.
9. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
10. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
Pred daljšo neuporabo ali prezimovanjem
•
črpalko temeljito splaknite z vodo, jo popolnoma izpraznite in shranite na suhem.
Če obstaja nevarnost zmrzali, napravo pov-
•
sem izpraznite.
Po daljših obdobjih mirovanja s kratkim vklo-
•
pom/izklopom preverite, ali se rotor brezhibno
obrača.
8.2 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
- 96 -
Anl_GC_GP_6538_Set_I_SPK9.indb 96Anl_GC_GP_6538_Set_I_SPK9.indb 96 04.07.2019 08:22:2804.07.2019 08:22:28
Page 97
SLO
11. Načrt iskanja napak
Motnja Vzrok Rešitev
Motor se ne zažene - Manjka omrežna napetost
- Kolo črpalke je blokirano -temperaturno varovalo je izklopilo
Črpalka ne sesa - Sesalni ventil ni v vodi
- V črpalkinem ohišju ni vode
- Zrak v sesalni cevi
- Sesalni ventil ni tesen
- Sesalna košarica (sesalni ventil) je
zamašena
- Maksimalna višina sesanja je
prekoračena
Nezadostna količina
prečrpane tekočine
- Previsoka višina sesanja
- Umazana sesalna košarica
- Nivo vode hitro pada
- Moč črpalke je zmanjšana zaradi
škodljivih snovi
Temperaturno stikalo izklopi črpalko
- Motor je preobremenjen, preveliko
trenje zaradi tujkov
- Preverite omrežno napetost
- Črpalko razstavite in jo očistite
- Sesalni ventil vstavite v vodo
- V ohišje črpalke nalijte vodo
- Preverite tesnost sesalne cevi
- Očistite sesalni ventil
- Očistite sesalno košarico
- Preverite višino sesanja
- Preverite višino sesanja
- Očistite sesalni koš
- Sesalni ventil položite globje
- Očistite črpalko in zamenjajte obrabljene dele
- Črpalko demontirajte in očistite,
preprečite sesanje tujkov (fi lter)
- 97 -
Anl_GC_GP_6538_Set_I_SPK9.indb 97Anl_GC_GP_6538_Set_I_SPK9.indb 97 04.07.2019 08:22:2804.07.2019 08:22:28
Page 98
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 98 -
Anl_GC_GP_6538_Set_I_SPK9.indb 98Anl_GC_GP_6538_Set_I_SPK9.indb 98 04.07.2019 08:22:2804.07.2019 08:22:28
Page 99
SLO
Ser visne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Kategorija Primer
Obrabni deli* Predfi lter/fi ltrski vložek
Obrabni material/ obrabni deli*
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
- 99 -
Anl_GC_GP_6538_Set_I_SPK9.indb 99Anl_GC_GP_6538_Set_I_SPK9.indb 99 04.07.2019 08:22:2804.07.2019 08:22:28
Page 100
SLO
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden
na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne
službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:
1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo
uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne
garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše
garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni
presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate
za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu
enakovredna.
3. Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne
inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost
ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.
peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri
padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne
obrabe.
4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.
Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali
menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja
tudi pri servisih na kraju samem.
5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info.
Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je
okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo
ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
- 100 -
Anl_GC_GP_6538_Set_I_SPK9.indb 100Anl_GC_GP_6538_Set_I_SPK9.indb 100 04.07.2019 08:22:2804.07.2019 08:22:28
Loading...
