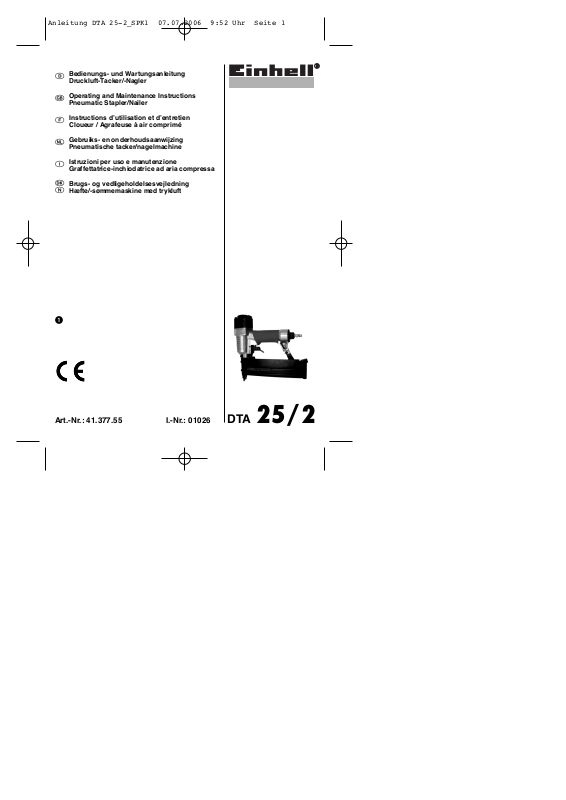

Einhell DTA 25/2 User guide
Art.-Nr.: 41.377.55 I.-Nr.: 01026
Bedienungs- und Wartungsanleitung
Druckluft-Tacker/-Nagler
Operating and Maintenance Instructions
Pneumatic Stapler/Nailer
Instructions d’utilisation et d’entretien
Cloueur / Agrafeuse à air comprimé
Gebruiks- en onderhoudsaanwijzing
Pneumatische tacker/nagelmachine
Istruzioni per uso e manutenzione
Graffettatrice-inchiodatrice ad aria compressa
Brugs- og vedligeholdelsesvejledning
Hæfte/-sømmemaskine med trykluft
DTA 25/2
Anleitung DTA 25-2_SPK1 07.07.2006 9:52 Uhr Seite 1
2
Gebrauchsanweisung beachten!
Note the instructions for use!
Respecter le mode d'emploi!
Osservate le istruzioni per l'uso!
Gebruiksaanwijzing in acht nemen!
Læs og følg betjeningsvejledningen!
Schutzbrille tragen!
Wear safety goggles!
Portez des lunettes de protection!
Portare occhiali protettivi!
Draag een veiligheidsbril!
Bær sikkerhedsbriller!
Gehörschutz tragen!
Wear ear muffs!
Porter une protection de l’ouïe !
Portare cuffie antirumore!
Gehoorbeschermer dragen
Bær høreværn
Ꮯ
Anleitung DTA 25-2_SPK1 07.07.2006 9:52 Uhr Seite 2
Verehrter Kunde,
bevor Sie den Tacker das erste Mal in Betrieb
nehmen, lesen Sie bitte die Anleitung und beachten
Sie die Bedienungs- und Wartungshinweise für den
Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.
1. Technische Daten
max. zulässiger Arbeitsdruck 6 bar
Luftverbrauch ca. 0,11 l/min.
Klammer Breite 5 mm
Klammer Länge 13 - 40 mm
Nagellänge 16 - 50 mm
empfohlener Schlauchdurchmesser 9 mm i Ø
Druckluftqualität: gereinigt und ölvernebelt.
Leistungsgröße des Kompressors
Fülleistung des Kompressors ca. 250 l/min.
das entspricht einer Motorleistung von 2,2 kW.
Einstellwerte für das Arbeiten:
Eingestellter Arbeitsdruck am Druckminderer
oder Filterdruckminderer 6 bar.
Schalldruckpegel LPA 80,8 dB(A)
Schalleistungspegel LWA 91,8 dB(A)
Vibration a
w
2,5 m/s
2
Beachten Sie:
Tragen Sie beim Arbeiten mit dem Tacker die
erforderliche Schutzkleidung, insbesondere
Schutzbrille.
Beachten Sie die Sicherheitsbestimmungen.

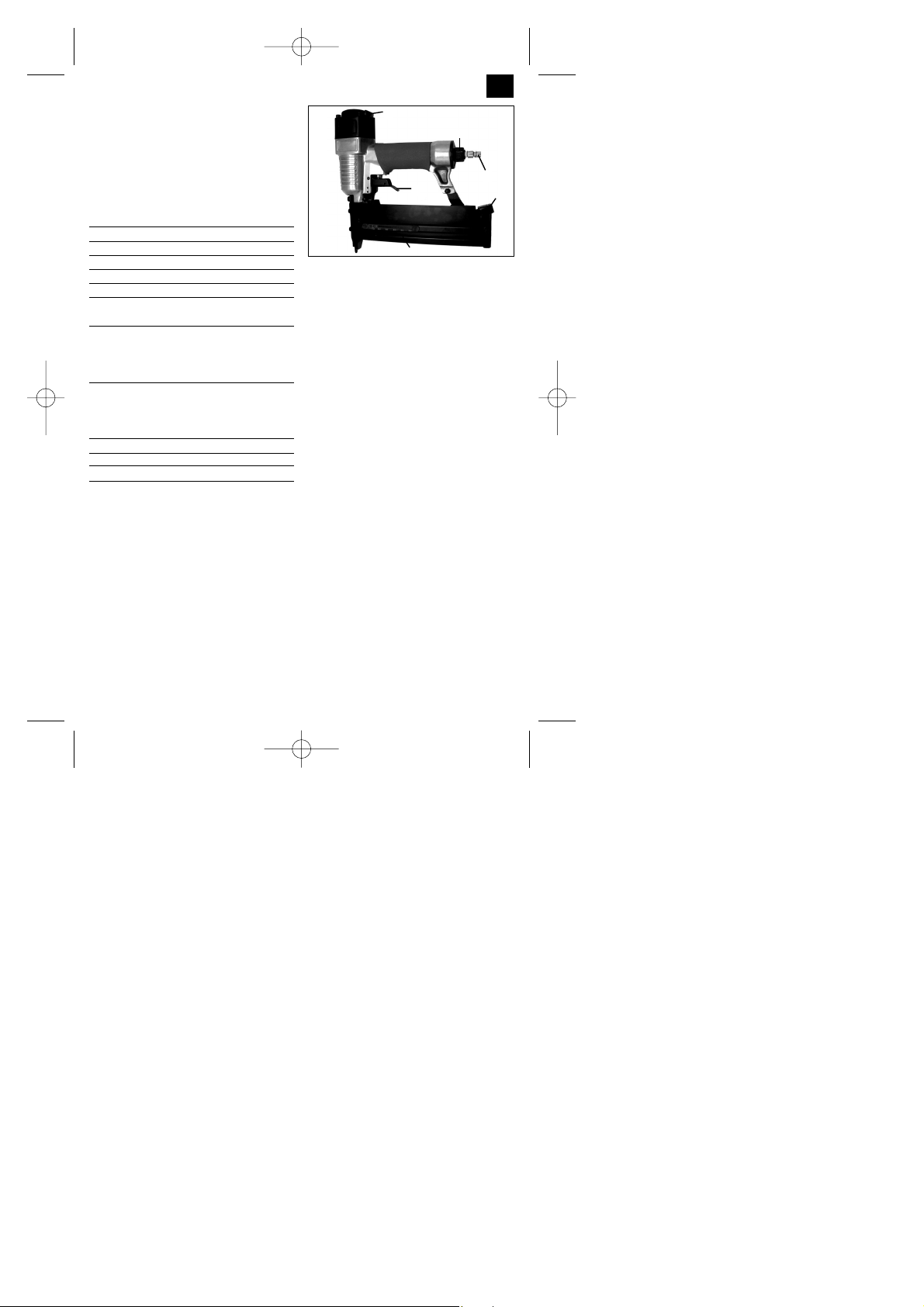

2. Abbildung
Pos. Bezeichnung
A Abzughebel
B Magazin
C Magazinhebel
D Stecknippel für Luftanschluß
E Luftanschluß
F Drehbarer Luftablass
3. Bestimmungsgemäße Verwendung
Der Tacker ist ein druckluftbetriebenes Werkzeug für
den vielseitigen Einsatz.
Die Abluft tritt am Gehäuse nach vorne aus.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu
Leistungsverlust am Gerät.
4. Sicherheitshinweise
Schützen Sie sich und Ihre Umwelt durch geeignete
Vorsichtsmaßnahmen vor Unfallgefahren.
Tacker nicht zweckentfremden.
Druckluftwerkzeuge vor Kindern sichern.
Nur ausgeruht und konzentriert zu Werke gehen.
Druckluftanschluß nur über eine Schnellver-
schlußkupplung ausführen.
Arbeitsdruckeinstellung muß über einen Druck-
minderer erfolgen.
Als Energiequelle keinen Sauerstoff oder brenn-
bare Gase verwenden.
Vor Störungsbeseitigung und Wartungsarbeiten
Gerät von der Druckluftquelle trennen.
Nur Original-Ersatzteile verwenden.
Tragen Sie beim Arbeiten mit dem Tacker die
erforderliche Schutzkleidung, insbesondere
Schutzbrille und Schutzhandschuhe.
Höchstluftdruck 6 bar nicht überschreiten
Den angeschloßenen und geladenen Nagler nicht
auf Personen richten.
Keine Schutz- Kontaktvorrichtungen entfernen.
Geladenes Gerät nicht unbeaufsichtigt lassen.
Keine defekten Geräte verwenden.
D
3
A
D
E
C
B
F
Anleitung DTA 25-2_SPK1 07.07.2006 9:52 Uhr Seite 3
D
4
Nur Original-Einhell-Klammern/Nägel verwenden.
Gerät muß nach dem Abkoppeln drucklos sein.
Gerät nie ohne Klammern/Nägel benutzen.
Richten Sie ein betriebsbereites Eintreibgerät
niemals direkt gegen sich selbst oder auf andere
Personen.
Halten Sie das Eintreibgerät beim Arbeiten so,
dass Kopf und Körper bei einem möglichen
Rückstoß infolge einer Störung der
Energieversorgung oder von harten Stellen im
Werkstück nicht verletzt werden können.
Lösen Sie das Eintreibgerät niemals in den freien
Raum aus. Sie vermeiden dadurch Gefährdung
durch freifliegende Eintreibgegenstände und
Überbeanspruchung des Gerätes.
Zum Transportieren ist das Eintreibgerät vom
Druckluftnetz zu trennen, insbesondere wenn Sie
Leitern benutzen oder sich in ungewohnter
Körperhaltung bewegen.
Tragen Sie am Arbeitsplatz das Eintreibgerät nur
am Griff und mit nicht betätigtem Auslöser.
Achten Sie auf die Arbeitsplatzverhältnisse.
Eintreibgegenstände können eventuell dünn
Werkstücke durchschlagen oder beim Arbeiten an
Ecken und Kanten von Werkstücken abgleiten und
dabei Personen gefährden.
Verwenden Sie für Ihren persönlichen Schutz
geeignete Körperschutzmittel, wie z.B. Gehör- und
Augenschutz.
5. Inbetriebnahme
Schrauben Sie den mitgelieferten Stecknippel in den
Luftanschluß.
Um das Magazin zu füllen, drücken Sie auf den
Magazinhebel und ziehen den unteren
Magazinschacht nach hinten weg bis zum Anschlag.
Legen Sie die Klammern/Nägel von oben auf die
Magazin-Schiene ein. Legen Sie nicht mehr als eine
komplette Klammerstange/Nagelstange ein, das
Magazin wäre überfüllt und kann nicht mehr
verschlossen werden. Setzen Sie nun zum
Klammern/Nageln den Tacker an, sofern natürlich
der Druckluftanschluß vorhanden ist und ziehen Sie
den Abzugshebel einmal durch und lassen diesen
nach jedem Schuß wieder los.
Automatikbetrieb: Wenn Sie den Abzugshebel
gedrückt lassen, werden beim Aufsetzen des
Tackers auf das Werkstück die Klammern/Nägel
automatisch verschossen.
Achten Sie darauf das nicht auf die die gleiche Stelle
zweimal getackert wird.
Achtung !
Sollte trotzdem eine Klammer/Nagel im Kolbenschacht stecken bleiben, immer sofort den Tacker
drucklos machen (Druckluftzuleitung abnehmen) und
dann erst die Abdeckplatte abnehmen. Verklemmte
Klammer herausnehmen, eventuell den Schaft
reinigen, und wieder verschließen. Das Magazin
muß dabei natürlich geöffnet sein und die restlichen
Klammern/Nägel herausnehmen.
6. Wartung und Pflege
Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine
lange Lebensdauer und einen störungsfreien Betrieb
zu.
Prüfen Sie vor jedem Arbeitsbeginn den festen Sitz
des Magazins. Reinigen Sie das Gerät gründlich und
sofort nach der Arbeit.
Für eine dauerhafte einwandfreie Funktion Ihres
Tackers ist eine regelmäßige Schmierung
Voraussetzung. Verwenden Sie hierfür nur spezielles
Werkzeugöl.
Folgende Möglichkeiten stehen Ihnen in Sachen
Schmierung zur Auswahl:
6.1 über einen Nebelöler
Eine komplette Wartungseinheit beinhaltet einen
Nebelöler und ist am Kompressor angebracht.
6.2 von Hand
Ist bei Ihrer Anlage weder eine Wartungseinheit noch
ein Leitungsöler vorhanden, so müssen vor jeder
Inbetriebnahme des Druckluft-Werkzeuges 3-5
Tropfen Öl in den Druckluftanschluß gegeben
werden. Ist das Druckluftwerkzeug mehrere Tage
außer Betrieb, müssen Sie vor dem Einschalten 5-10
Tropfen Öl in den Druckluftanschluß geben.
Lagern Sie Ihr Druckluftwerkzeug nur in trockenen
Räumen.
7. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:
Typ des Gerätes
Artikelnummer des Gerätes
Ident- Nummer des Gerätes
Ersatzteil- Nummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.iscgmbh.info
Von der Garantie ausgeschlossen sind:
Verschleißteile
Schäden durch unzulässigen Arbeitsdruck.
Schäden durch nicht aufbereitete Druckluft.
Schäden, hervorgerufen durch unsachgemäßen
Gebrauch oder Fremdeingriff.
Anleitung DTA 25-2_SPK1 07.07.2006 9:52 Uhr Seite 4
GB
5
Dear Customer,
Before you use the stapler for the first time, please
read these instructions and note the information for
the tool’s operation and maintenance.
Always keep this manual with the tool.
1. Technical data
Permissible working pressure max. 6 bar
Air consumption approx. ca. 0.11 L/min.
Staple width 5 mm
Staple length 13-40 mm
Nail length 16-50 mm
Recommended hose diameter 9 mm i Ø
Air quality cleaned and oiled
Compressor capacity
approx. 250 l/min. equivalent to a motor
rating of 2.2 kW
Work settings
6 bar working pressure set at the pressure reducer
or filter pressure reducer
Sound pressure level LPA 80.8 dB(A)
Sound power level LWA 91.8 dB(A)
Vibration a
w
2.5 m/s
2
Please note:
When working with the stapler, be sure to wear
the necessary protective clothing, particularly
goggles.
Observe the safety regulations.

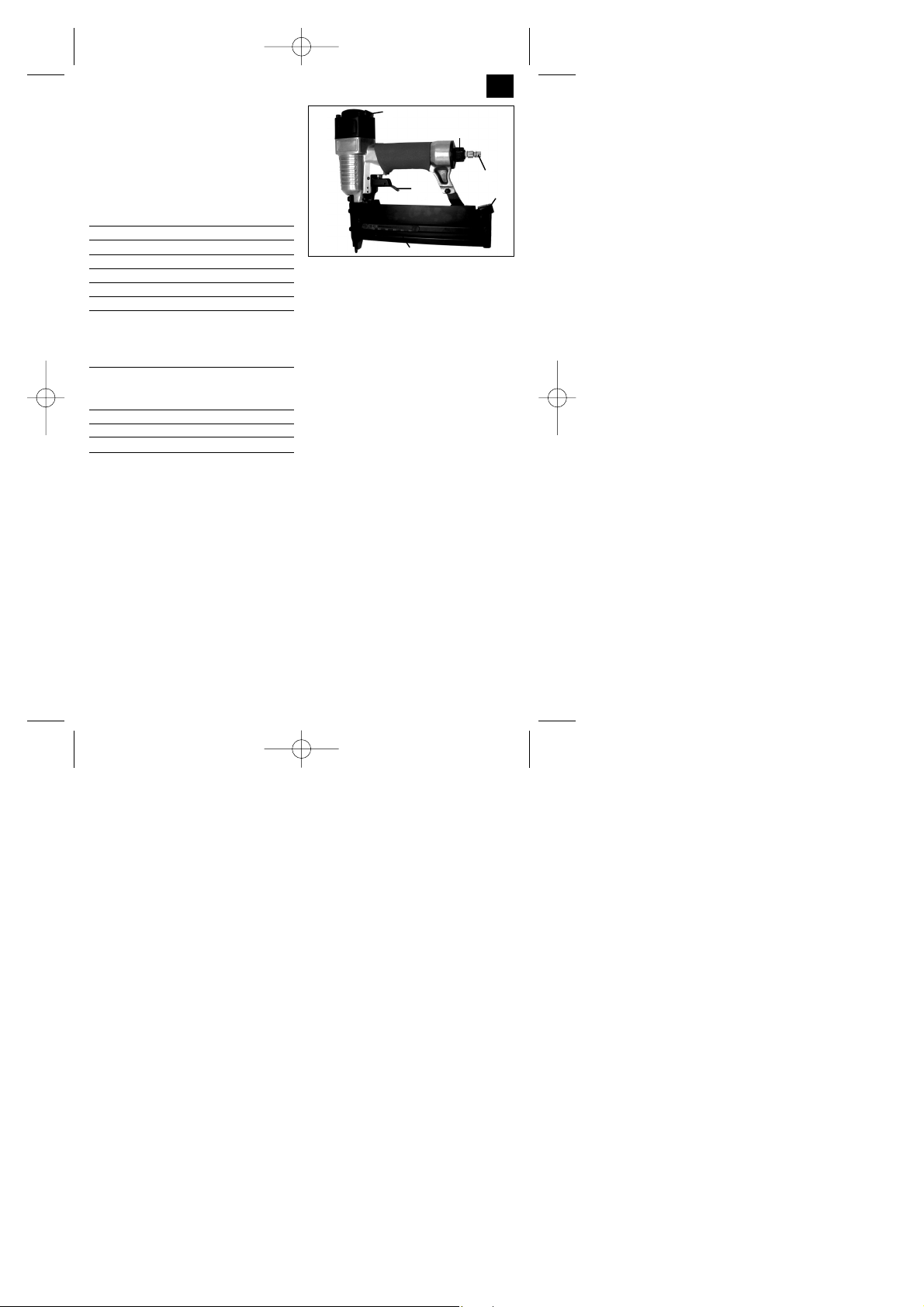

2. Illustration
Item. Description
A trigger lever
B magazine
C magazine lever
D plug-in nipple for the air supply
E air connection
F Swivel air-outlet
3. Proper use
The stapler is a pneumatic tool for universal service.
The exhaust air leaves the housing to the front.
Repairs and maintenance work are to be carried out
only by authorized specialist workshops.
Please note!
The power of the tool will be reduced if you use a
hose that has too small an inner diameter or
which is too long.
4. Safety regulations
Take suitable precautions to protect yourself and
your environment from potential hazards.
Never put the stapler to any use other than that
intended.
Keep pneumatic tools safe from children.
Always concentrate while you work. Do not work if
you are tired.
Use only a quick-release coupling to connect up
the air supply.
It is imperative to use a pressure reducer to set
the working pressure.
Never use oxygen or combustible gases as an
energy source.
Always disconnect the tool from the air supply
before carrying out any repairs or maintenance
work.
Use only original replacement parts.
Wear the necessary protective clothing,
particularly goggles and safety gloves, when
working with the stapler.
Do not exceed a maximum pressure of 6 bar.
Never point the stapler at any persons when it is
connected up and loaded.
A
D
E
C
B
F
Anleitung DTA 25-2_SPK1 07.07.2006 9:52 Uhr Seite 5
GB
6
Do not remove any protective devices or contact
guards.
Never leave the tool unattended when loaded.
Never use defective tools.
Use only original Einhell staples/nails.
When the tool is disconnected it must not be under
any pressure.
Never use the tool without staples.
Never point an operational stapler directly at
yourself or at any other person.
Whilst working with the stapler, hold it in such a
way that your head and body cannot be injured in
case of kickback caused by disruption of the
power supply or by hard areas of the workpiece.
Never trigger the stapler into the open air. This is
important to avoid the hazards of free-flying
staples and of overloading the appliance.
For the purposes of transportation, the stapler
must be disconnected from the compressed-air
system, especially if you are using a ladder or are
adopting an unusual posture.
In the workplace, carry the stapler only by its
handle and ensure that the trigger is inactivated.
Make allowance for the workplace conditions.
Staples can potentially go straight through thin
workpieces or they can slide off workpieces when
working on corners and edges, thus putting
persons at risk.
For you own personal safety, always use suitable
protective equipment such as, for example,
hearing and eye protection.
5. Putting into operation
Screw the supplied plug-in nipple into the air
connection.
To fill the magazine, press on the magazine lever
and pull back the lower magazine shaft as far as the
stop. Insert the staples/nails into the magazine rail
from above. Do not insert more than one complete
stick of staples/nails or the magazine will be too full
and can no longer be closed. After connecting the
stapler to the air supply, place it in stapling/nailing
position and pull the trigger lever. The trigger lever
has to be released after each shot.
Automatic operation: If you keep the trigger lever
pressed, the staples/nails will be shot automatically
when the stapler is placed against the workpiece.
Be careful not to staple twice in the same place.
Caution !
If a staple/nail becomes stuck in the piston shaft, first
disconnect the stapler and make sure it is not under
any pressure before you remove the cover plate.
With the magazine open and the rest of the
staples/nails removed you can then take out the
jammed staple. Clean the shaft if necessary and
close again.
6. Maintenance and cleaning
Observance of the following maintenance
instructions will ensure that this quality tool gives you
years of troublefree service.
Before starting to work, always check that the
magazine is secure. Clean the tool thoroughly when
you are finished with your work.
Regular lubrication is vital for the long-term, reliable
operation of your stapler. Use only special tool oil for
this purpose.
You can choose from the following options for
lubricating the tool:
6.1 By mist oiler
A complete conditioning unit includes a mist oiler and
is fitted to the compressor.
6.2 By hand
If your air system has neither a conditioning unit nor
a line oiler, you must feed 3-5 drops of special tool oil
into the air connection each time before you use your
stapler. If the pneumatic tool has not been used for
several days, you must feed 5-10 drops of oil into the
air connection before you switch on.
Keep your pneumatic tool in dry rooms only.
7. Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
The warranty does not cover:
Wearing parts
Damage caused by an unacceptable level of
working pressure.
Damage caused by unconditioned compressed
air.
Damage caused by improper use or unauthorized
tampering.
Anleitung DTA 25-2_SPK1 07.07.2006 9:52 Uhr Seite 6
Loading...
