Einhell AXXIO 18/125 User guide
D Originalbetriebsanleitung
Akku-Winkelschleifer
SLO Originalna navodila za uporabo
Akumulatorski kotni brusilnik
H Eredeti használati utasítás
Akkus-sarokcsiszoló
HR/ Originalne upute za uporabu
BIH Akumulatorska kutna brusilica
RS Originalna uputstva za upotrebu
Akumulatorska ugaona brusilica
CZ Originální návod k obsluze
Akumulátorová úhlová bruska
SK Originálny návod na obsluhu
Akumulátorová uhlová brúska
AXXIO
4
Art.-Nr.: 44.311.40 I.-Nr.: 11017
Anl_TE_AG_18_125_Li_BL_SPK4.indb 1Anl_TE_AG_18_125_Li_BL_SPK4.indb 1 24.04.2018 13:44:2424.04.2018 13:44:24
1
8
6219
7
4
35
2 3
B
A
3
- 2 -
180°
a4
b
Anl_TE_AG_18_125_Li_BL_SPK4.indb 2Anl_TE_AG_18_125_Li_BL_SPK4.indb 2 24.04.2018 13:44:2424.04.2018 13:44:24
4 5
8
6
6 7
a
9
6
7
2
8 9
35
- 3 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 3Anl_TE_AG_18_125_Li_BL_SPK4.indb 3 24.04.2018 13:44:2524.04.2018 13:44:25
10 11
1
4
a
b
12 13
a
b
a
b
14 15
a
b
- 4 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 4Anl_TE_AG_18_125_Li_BL_SPK4.indb 4 24.04.2018 13:44:2624.04.2018 13:44:26
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
D
- 5 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 5Anl_TE_AG_18_125_Li_BL_SPK4.indb 5 24.04.2018 13:44:2724.04.2018 13:44:27
D

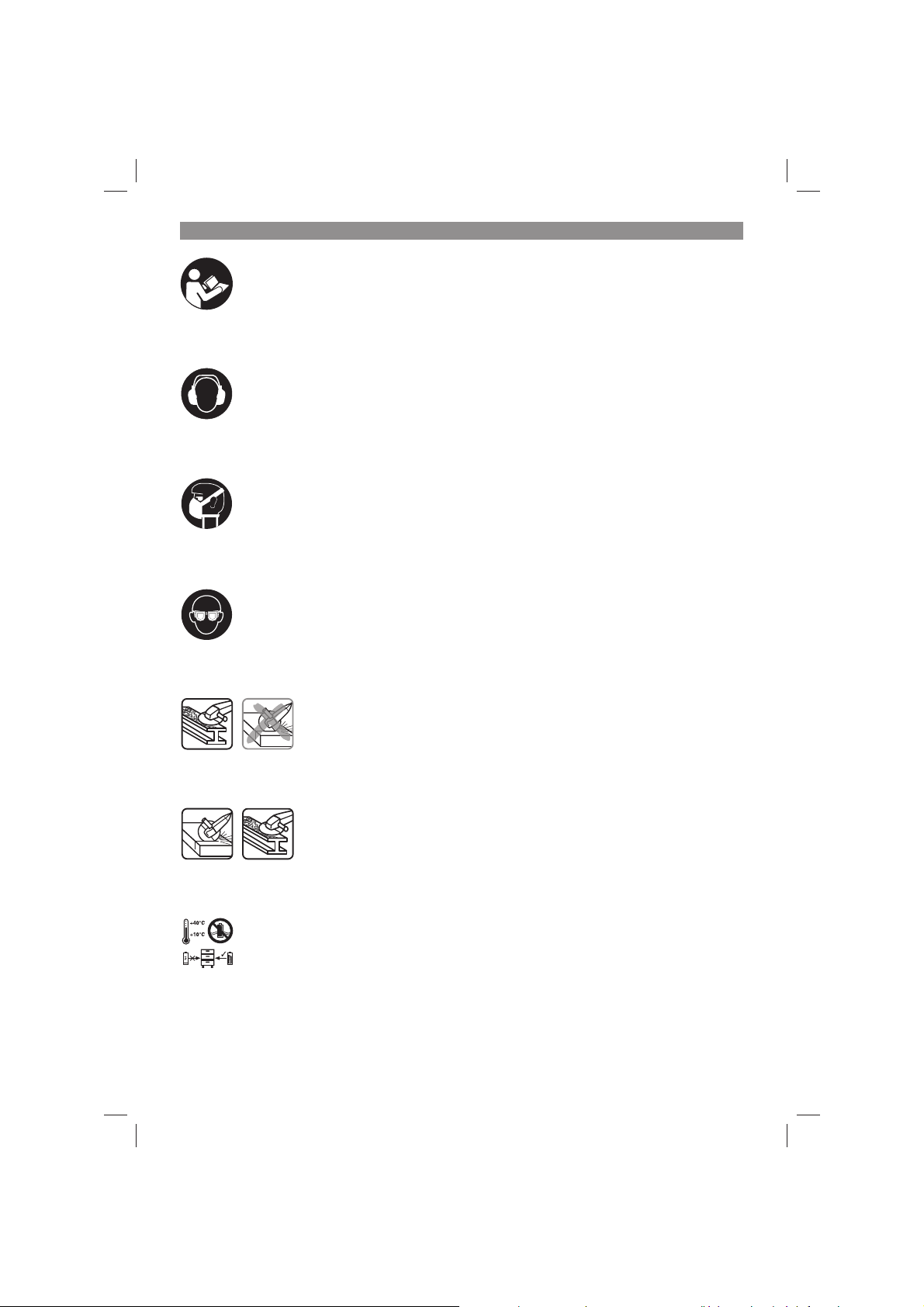

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.
(Nicht im Lieferumfang enthalten)
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen). (Nicht im Lieferumfang enthalten)
- 6 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 6Anl_TE_AG_18_125_Li_BL_SPK4.indb 6 24.04.2018 13:44:2724.04.2018 13:44:27
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Stirnlochschlüssel
6. Akku
7. Ladegerät
8. Rasttaste
9. Akku-Kapazitätsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Winkelschleifer
•
Zusatzhandgriff
•
Stirnlochschlüssel
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Winkelschleifer ist zum Schleifen von Metall
und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden
Schutzvorrichtung bestimmt.
Warnung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die Schutzvorrichtung, welche als Zubehör
erhältlich ist, montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 7 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 7Anl_TE_AG_18_125_Li_BL_SPK4.indb 7 24.04.2018 13:44:2724.04.2018 13:44:27
D
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Nenndrehzahl: .....................................8500 min
Max. Scheiben-ø: .................................... 125 mm
Schleifscheibe: .......................... 125 x 22 x 6 mm
Trennscheibe: ............................ 125 x 22 x 3 mm
Gewinde der Aufnahmespindel: .................... M14
Gewicht: ......................................................1,2 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Zusatzhandgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
........................... 89,1 dB(A)
pA
............................................ 3 dB
pA
WA
................... 100,1 dB(A)
WA
........................................... 3 dB
= 4,697 m/s
hAG
2
= 5,354 m/s
hAG
2
2
2
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
-1
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Zusatzhandgriff montieren (Bild 2)
Der Winkelschleifschleifer darf nicht ohne Zu-
•
satzhandgriff (3) benutzt werden.
Der Zusatzhandgriff kann an den 2 Positionen
•
(A, B) eingeschraubt werden.
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechts (Pos. B) Linkshänder
Rechtshänder
- 8 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 8Anl_TE_AG_18_125_Li_BL_SPK4.indb 8 24.04.2018 13:44:2724.04.2018 13:44:27
D
5.2 Wechseln und Einstellen der Schutzvorrichtung (Bild 3)
Wechseln:
Entfernen Sie die Flanschmutter (b) und den
•
darunterliegenden Spannflansch.
Öffnen Sie den Klemmhebel (a) an der
•
Schutzvorrichtung (4).
Drehen Sie die Schutzvorrichtung (4) um
•
180° im Uhrzeigersinn, sodass der Schutz
nach oben zeigt.
Entnehmen Sie die Schutzvorrichtung (4).
•
Das Montieren erfolgt in umgekehrter Reihenfolge.
Einstellen:
Stellen Sie die Schutzvorrichtung (4) zum
•
Schutz Ihrer Hände so ein, dass das Schleifgut vom Körper weggeführt wird.
Die Position der Schutzvorrichtung (4) kann
•
den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Abdeckung (4) in die gewünschte Position.
Achten Sie darauf, dass die Schutzvor-
•
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
Befestigen Sie den Klemmhebel (a) wieder.
•
Stellen Sie sicher, dass die Schutzvorrichtung
•
(4) fest sitzt.
Warnung! Achten Sie auf einen festen Sitz
der Schutzvorrichtung.
Warnung! Benutzen Sie den Winkelschleifer
nicht ohne Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort austauschen.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Bild 4-5)
1. Akku-Pack (6) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (7) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des LI-Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Gerätes nachlässt.
6.2 Akku-Kapazitätsanzeige (Bild 6/Pos. 9)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (9) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und geladen werden!
- 9 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 9Anl_TE_AG_18_125_Li_BL_SPK4.indb 9 24.04.2018 13:44:2824.04.2018 13:44:28
D
6.3 Einschalten (Bild 7)
Zum Einschalten den Ein-/Ausschalter (2) nach
vorne schieben, und nach unten drücken. Zum
Ausschalten des Winkelschleifers den Ein-/
Ausschalter (2) hinten niederdrücken. Der Ein-/
Ausschalter (2) springt in die Ausgangsstellung
zurück.
Hinweis!
Warten Sie, bis die Maschine ihre Höchstdrehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.4 Wechseln der Schleifscheiben (Bild 8 / 9)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgriff (3)
aufbewahrt. Ziehen Sie bei Bedarf den Stirnlochschlüssel (5) aus dem Zusatzhandgriff (3) heraus.
Gefahr! Aus Sicherheitsgründen darf der Winkelschleifer nicht mit eingestecktem Stirnlochschlüssel (5) betrieben werden.
Einfacher Scheibenwechsel durch Spindelar-
•
retierung.
Spindelarretierung drücken und Schleifschei-
•
be einrasten lassen.
Die Flanschmutter mit dem Stirnlochschlüssel
•
öffnen. (siehe Bild 9)
Schleif- oder Trennscheibe wechseln und
•
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Hinweis!
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.5 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 10-13)
Anordnung der Flansche bei Verwendung
•
einer gekröpften oder geraden Schleifscheibe
(Bild 11)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung ei-
•
ner gekröpften Trennscheibe (Bild 12)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung
•
einer geraden Trennscheibe (Bild 13)
a) Spannflansch
b) Flanschmutter
6.6 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöff nungen
immer sauber gehalten werden.
6.7 Schleifscheiben
Die Schleif- oder Trennscheibe darf nie grö-
•
ßer als der vorgeschriebene Durchmesser
sein.
Kontrollieren Sie vor dem Einsatz der Schleif-
•
oder Trennscheibe deren angegebene Drehzahl.
Die maximale Drehzahl der Schleif- oder
•
Trennscheibe muss höher sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennschei-
•
ben die für eine minimale Drehzahl von 8.500
min-1 und für eine Umfangsgeschwindigkeit
von 56 m/s zugelassen sind.
Achten Sie bei der Benutzung von Diamant-
•
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trennscheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Warnung!
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Benutzer darstellen.
- 10 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 10Anl_TE_AG_18_125_Li_BL_SPK4.indb 10 24.04.2018 13:44:2824.04.2018 13:44:28
D
Warnung!
6.8 Arbeitshinweise
6.8.1 Schruppschleifen (Bild 14)
Achtung! Schutzvorrichtung zum Schleifen
verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.8.2 Trennschleifen (Bild 15)
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 7.3).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
Warnung!
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Warnung!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
Hinweis:
Zur Erhöhung der Leistung und Laufzeit des Akku-Gerätes empfehlen wir Ihnen unseren 4,0Ah
Power-X-Change zu verwenden.
(Art.-Nr.: 45.113.96)
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Schutzabdeckung zum Trennen
(Art.-Nr.: 44.500.43)
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Anl_TE_AG_18_125_Li_BL_SPK4.indb 11Anl_TE_AG_18_125_Li_BL_SPK4.indb 11 24.04.2018 13:44:2824.04.2018 13:44:28
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 11 -
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung
umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10 °C und
40 °C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 12 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 12Anl_TE_AG_18_125_Li_BL_SPK4.indb 12 24.04.2018 13:44:2824.04.2018 13:44:28
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 13 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 13Anl_TE_AG_18_125_Li_BL_SPK4.indb 13 24.04.2018 13:44:2824.04.2018 13:44:28
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 14 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 14Anl_TE_AG_18_125_Li_BL_SPK4.indb 14 24.04.2018 13:44:2824.04.2018 13:44:28
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 15 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 15Anl_TE_AG_18_125_Li_BL_SPK4.indb 15 24.04.2018 13:44:2824.04.2018 13:44:28
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 16 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 16Anl_TE_AG_18_125_Li_BL_SPK4.indb 16 24.04.2018 13:44:2824.04.2018 13:44:28
SLO
Vsebina
1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Pravilna uporaba
4. Tehnični podatki
5. Pred uporabo
6. Uporaba
7. Čiščenje, vzdrževanje in naročanje nadomestnih delov
8. Odstranjevanje in ponovna uporaba
9. Skladiščenje
10. Prikaz polnilca
- 17 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 17Anl_TE_AG_18_125_Li_BL_SPK4.indb 17 24.04.2018 13:44:2924.04.2018 13:44:29
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride
do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Ta zaš čitni pokrov ni primeren za brušenje.
Ta zaš čitni pokrov je primeren za rezanje in brušenje.
(ni v obsegu dobave)
Akumulator skladiščite le v suhih prostorih s temperaturo okolice pribl. +10 °C do +40 °C. Skladiščite le
polne akumulatorje (vsaj 40 %). (ni v obsegu dobave)
- 18 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 18Anl_TE_AG_18_125_Li_BL_SPK4.indb 18 24.04.2018 13:44:2924.04.2018 13:44:29
SLO
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Aretirni sistem vretena
2. Stikalo za vklop/izklop
3. Dodatni ročaj
4. Zaščitna naprava
5. Ključ s čelnimi luknjami
6. Akumulator (ni v obsegu dobave)
7. Napajalnik (ni v obsegu dobave)
8. Zaskočna tipka
9. Prikaz kapacitete akumulatorja
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
in transportne varovalne priprave
(če obstajajo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Kotni brusilnik
•
Dodatni ročaj
•
Ključ s čelnimi luknjami
•
Originalna navodila za uporabo
•
Varnostni napotki
•
3. Pravilna uporaba
Kotni brusilnik je namenjen brušenju kovin in
kamnin s primernim brusilnim kolutom in z ustrezno zaščitno napravo.
Pozor! Kotni brusilnik lahko za ločevanje kovine
in kamnin uporabljate le, če je nameščena predvidena zaščitna naprava, na voljo kot dodatna
oprema.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
- 19 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 19Anl_TE_AG_18_125_Li_BL_SPK4.indb 19 24.04.2018 13:44:2924.04.2018 13:44:29
SLO
4. Tehnični podatki
Oskrba z napetostjo motor: ....................18 V d.c.
Nazivno število vrtljajev: .....................8.500 min
Maks. ø koluta: ....................................... 125 mm
Brusilni kolut: ............................ 125 x 22 x 6 mm
Rezalni kolut: ............................ 125 x 22 x 3 mm
Navoj sprejemnega vretena: ....................... M14
Teža: ..........................................................1,2 kg
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.
Nivo zvočnega tlaka LpA .................... 89,1 dB (A)
Negotovost K
Nivo zvočne moči L
Negotovost K
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.
Ročaj
Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s
Dodatni ročaj
Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.
Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.
.............................................3 dB
pA
....................... 100,1 dB (A)
WA
............................................ 3 dB
WA
2
2
= 4,697 m/s
hAG
= 5,354 m/s
hAG
2
2
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
-1
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Pozor!
Preden začnete izvajati nastavitve na napravi,
vedno izvlecite akumulator.
5.1 Montaža dodatnega ročaja (slika 2)
Kotnega brusilnika ne smete uporabljati brez
•
dodatnega ročaja (3).
Dodatni ročaj lahko privijačite na 2 položajih
•
(A, B).
Stran naprave Primerno za
Levo (poz. A / kot na
sliki)
Desno (poz. B) Levičarji
5.2 Menjava in nastavitev zaščitne naprave
(slika 3)
Menjava:
Odstranite matico prirobnice (b) in pod njo
•
ležečo vpenjalno prirobnico.
Odprite vpenjalno ročico (a) na zaščitni nap-
•
ravi (4).
Zaščitno napravo (4) obrnite v desno za 180°,
•
tako da gleda zaščita navzgor.
Odstranite zaščitno napravo (4).
•
Desničarji
- 20 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 20Anl_TE_AG_18_125_Li_BL_SPK4.indb 20 24.04.2018 13:44:2924.04.2018 13:44:29
SLO
Montaža poteka v obratnem vrstnem redu.
Nastavitev:
Zaščitno napravo (4) za zaščito rok nasta-
•
vite tako, da odbrušeni material odvrača od
telesa.
Položaj zaščitne naprave (4) lahko prilago-
•
dite delovnim pogojem: Zrahljajte vpenjalno
ročico (a), obrnite pokrov (4) v želeni položaj.
Pazite, da zaščitna naprava (4) pravilno pre-
•
kriva ohišje zobnika.
Ponovno pritrdite vpenjalno ročico (a).
•
Prepričajte se, da je zaščitna naprava (4) do-
•
bro pritrjena.
Opozorilo! Pazite na dobro pritrditev zaščitne
naprave.
Opozorilo! Kotnega brusilnika ne uporabljajte
brez zaščitne naprave.
5.3 Poskusni tek novih brusilnih kolutov
Kotni brusilnik naj z montiranim brusilnim ali rezalnim kolutom v prostem teku teče vsaj 1 minuto.
Takoj izklopite napravo, če se kolut trese.
6. Uporaba
6.1 Polnjenje litijevega akumulatorskega
vložka (slika 4-5)
1. Potegnite akumulatorski vložek (6) iz ročaja,
ob tem potisnite zaskočno tipko (8) navzdol.
2. Primerjajte, ali se omrežna napetost na tipski
tablici ujema z omrežno napetostjo, ki je na
voljo. Vključite vtič napajalnika (7) v zidno
vtičnico. Zelena LED-dioda začne utripati.
3. Akumulator potisnite na polnilno napravo.
V točki 10 (prikaz polnilca) najdete tabelo s pomeni prikaza LED-diod na polnilni napravi.
Če polnjenje akumulatorskega vložka ni mogoče,
preverite
ali je vtičnica pod napetostjo.
•
ali obstaja brezhiben kontakt na polnilnih kon-
•
taktih polnilne naprave.
Če polnjenje akumulatorskega vložka še vedno ni
mogoče, pošljite
napajalnik in napajalni adapter
•
in akumulatorski vložek
•
naši službi za stranke.
V interesu dolge življenjske dobe baterijskega
vložka poskrbite za pravočasno polnjenje litijskega akumulatorskega vložka. To je potrebno v
vsakem primeru, če opazite, da moč baterijske
naprave.
6.2 Prikaz kapacitete akumulatorja (slika 6/
poz. 9)
Pritisnite na stikalo za prikaz kapacitete akumulatorja (a). Prikaz kapacitete akumulatorja (9)
signalizira stanje napolnjenosti akumulatorja s 3
lučkami LED.
Vse 3 LED-lučke svetijo:
Akumulator je do konca napolnjen.
Svetita 2 ali 1 lučka LED
Akumulator je še zadostno napolnjen.
1 lučka LED utripa:
Akumulator je prazen in ga napolnite.
Vse lučke LED utripajo:
Akumulator je bil globinsko izpraznjen in zato okvarjen. Okvarjenega akumulatorja več ne smete
uporabljati in polniti!
6.3 Vklop (slika 7)
Za vklop stikalo za vklop/izklop (2) potisnite v
naprej in navzdol. Za izklop kotnega brusilnika
potisnite stikalo za vklop/izklop (2) nazaj. Tipka za
vklop/izklop (2) skoči nazaj v izhodiščni položaj.
Napotek!
Počakajte, da stroj doseže najvišje število
vrtljajev. Nato lahko kotni brusilnik nastavite
na obdelovanec in ga obdelujete.
6.4 Menjava brusilnih kolutov (slika 8/9)
Za menjavo brusilnih kolutov lista potrebujete
priložen ključ s čelnimi luknjami (5). Ključ s
čelnimi luknjami (5) je shranjen v dodatnem
ročaju (3). Po potrebi izvlecite ključ se čelnimi
luknjami (5) iz dodatnega ročaja (3).
Nevarnost! Zaradi varnosti kotnega brusilnika
ne smete uporabljati, če je vanj vtaknjen ključ se
čelnimi luknjami (5).
Pozor!
Enostavna menjava koluta z aretirnim siste-
•
mom vretena.
Pritisnite na aretirni sistem vretena in pustite,
•
da se brusilni kolut zaskoči.
Matico prirobnice odprite s ključem s čelnimi
•
luknjami. (glejte sliko 9)
- 21 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 21Anl_TE_AG_18_125_Li_BL_SPK4.indb 21 24.04.2018 13:44:2924.04.2018 13:44:29
SLO
Zamenjajte brusilni ali ločilni kolut in matico
•
prirobnice pritegnite s ključem s čelnimi luknjami.
Opozorilo!
Na aretirni sistem vretena pritisnite le, ko motor in brusilno vreteno stojita! Aretirni sistem
vretena morate med menjavo koluta stiskati!
Pri brusilnem ali rezalnem kolutu do pribl. 3 mm
debeline privijačite matico prirobnice z ravno
stranjo k brusilnemu ali rezalnemu kolutu.
6.5 Razvrstitev prirobnice pri uporabi brusilnih kolutov in rezalnih kolutov (slika
10-13)
Razvrstitev prirobnice pri uporabi kolenastih
•
ali ravnih brusilnih kolutov (slika 11)
a) vpenjalna prirobnica
b) matica prirobnice
Razvrstitev prirobnice pri uporabi kolenastih
•
rezalnih kolutov (slika 12)
a) vpenjalna prirobnica
b) matica prirobnice
Razvrstitev prirobnice pri uporabi ravnega
•
rezalnega koluta (slika 13)
a) vpenjalna prirobnica
b) matica prirobnice
6.6 Motor
Motor mora biti med delom dobro prezračen, zato
naj bodo odprtine za zračenje vedno čiste.
6.7 Brusilni koluti
Brusilni ali rezalni kolut ne sme biti večji kot je
•
predpisani premer.
Pred uporabo brusilnega ali rezalnega koluta
•
preverite navedeno število vrtljajev.
Največje število vrtljajev brusilnega ali rezal-
•
nega koluta mora biti višje od števila vrtljajev
kotnega brusilnika v prostem teku.
Uporabljajte le brusilne ali rezalne kolute,
•
dovoljene za najmanjše število vrtljajev 8.500
min-1 in za obodno hitrost 56 m/s.
Pri uporabi diamantnih rezalnih kolutov pazite
•
na smer obračanja. Smer puščica obračanja
na diamantnem rezalnem kolutu mora biti
enaka kot je smer puščice na napravi.
Opozorilo!
Pazite zlasti na dobro skladiščenje in transport
brusilnih teles. Brusilnih teles nikoli ne izpostavljajte sunkom, udarcem ali ostrim robovom (npr.
pri transportu ali skladiščenju škatle z orodjem).
To lahko povzroči poškodbe brusilnih teles, na
primer razpoke, kar predstavlja nevarnost za uporabnika.
Pozor!
6.8 Napotki za delo
6.8.1 Grobo brušenje (slika 14)
Pozor! Uporabljajte zaščitno napravo za
brušenje (v obsegu dobave). Najboljše rezultate
pri grobem brušenju dosežete, če brusilni kolut
nastavite pod kotom 30° do 40° na raven brušenja
in ga enakomerno premikate čez obdelovanca.
6.8.2 Brusilno rezanje (slika 15)
Pozor! Uporabljajte zaščitno napravo za
rezanje (na voljo kot dodatna oprema, glejte
7.3). Pri rezanju ne zataknite kotnega brusilnika
v rezalno ploskev. Rezalni kolut mora imeti čisto
linijo reza. Za rezanje trde kamnine uporabljajte
diamantni rezalni kolut.
Opozorilo!
Materiala, ki vsebuje azbest, ne smete obdelovati!
Opozorilo!
Rezalnih kolutov nikoli ne uporabljajte za grobo brušenje.
Napotek:
Za boljšo zmogljivost in daljšo uporabo akumulatorske naprave priporočamo, da uporabljajte
4,0Ah Power-X-Change. (št. art.: 45.113.96)
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela odstranite akumulator.
7.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje mo-
•
torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
- 22 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 22Anl_TE_AG_18_125_Li_BL_SPK4.indb 22 24.04.2018 13:44:3024.04.2018 13:44:30
SLO
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
7.2 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
Zaščitni pokrov za rezanje
(št. art.: 44.500.43)
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
- 23 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 23Anl_TE_AG_18_125_Li_BL_SPK4.indb 23 24.04.2018 13:44:3024.04.2018 13:44:30
SLO
10. Prikaz polnilnika
Prikaz stanja
Rdeča
LED-dioda
Izklop Utripa Pripravljeno na uporabo
Vklop Izklop Polnjenje
Izklop Vklop Akumulator je poln in pripravljen na uporabo.
Utripa Izklop Prilagodilno polnjenje
Utripa Utripa Napaka
Vklop Vklop Motnja temperature
Zelena
LED-dioda
Pomen in ukrepi
Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni
v polnilniku
Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so
navedeni na polnilniku.
Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od navedenih časov polnjenja glede na obstoječe stanje polnosti.
Nato se preklopi v blago polnjenje, dokler ni povsem poln.
Akumulator pustite v polnilniku približno 15 minut dlje.
Ukrep:
Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja.
Polnilnik je v načinu pazljivega polnjenja.
Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več
časa. Vzroki so lahko naslednji:
- Akumulatorja zelo dolgo niste polnili.
- Temperatura akumulatorja ni v idealnem območju.
Ukrep:
Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol-
nite naprej.
Postopek polnjenja ni mogoč. Akumulator je okvarjen.
Ukrep:
Okvarjenega akumulatorja več ne smete polniti.
Akumulator odstranite iz polnilnika.
Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen
(pod 0 °C).
Ukrep:
Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi
(pribl. 20 °C).
- 24 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 24Anl_TE_AG_18_125_Li_BL_SPK4.indb 24 24.04.2018 13:44:3024.04.2018 13:44:30
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 25 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 25Anl_TE_AG_18_125_Li_BL_SPK4.indb 25 24.04.2018 13:44:3024.04.2018 13:44:30
SLO
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Kategorija Primer
Obrabni deli* Ogljene ščetke, Akumulator
Obrabni material/ obrabni deli* Ločilna in brusilna plošča
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
- 26 -
Anl_TE_AG_18_125_Li_BL_SPK4.indb 26Anl_TE_AG_18_125_Li_BL_SPK4.indb 26 24.04.2018 13:44:3024.04.2018 13:44:30
Loading...
