Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
D
- 6 -
Anl_AXXIO_SPK9.indb 6Anl_AXXIO_SPK9.indb 6 18.08.2020 15:44:2218.08.2020 15:44:22
D

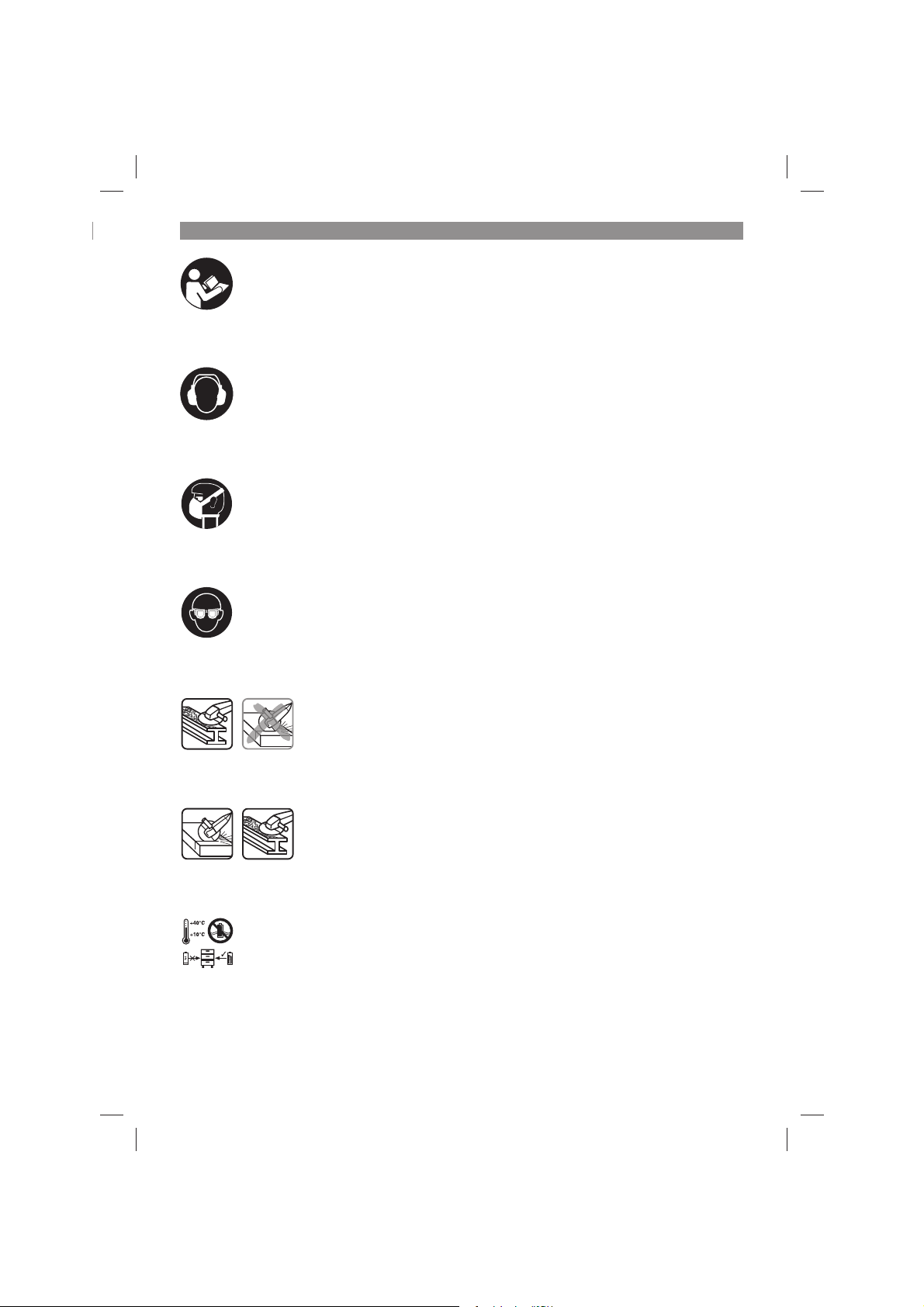

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet.
(Nicht im Lieferumfang enthalten)
Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10°C - +40°C.
Akkus nur in geladenem Zustand lagern (mind. 40% geladen). (Nicht im Lieferumfang enthalten)
- 7 -
Anl_AXXIO_SPK9.indb 7Anl_AXXIO_SPK9.indb 7 18.08.2020 15:44:2318.08.2020 15:44:23
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Stirnlochschlüssel
6. Akku
7. Ladegerät
8. Rasttaste
9. Akku-Kapazitätsanzeige
10. Abnehmbarer Staubschutz
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Winkelschleifer
•
Zusatzhandgriff
•
Stirnlochschlüssel
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Winkelschleifer ist zum Schleifen von Metall
und Gestein unter Verwendung der entsprechenden Schleifscheibe und der entsprechenden
Schutzvorrichtung bestimmt.
Warnung! Zum Trennen von Metall und Gestein
darf der Winkelschleifer nur verwendet werden,
wenn die Schutzvorrichtung, welche als Zubehör
erhältlich ist, montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 8 -
Anl_AXXIO_SPK9.indb 8Anl_AXXIO_SPK9.indb 8 18.08.2020 15:44:2318.08.2020 15:44:23
D
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Nenndrehzahl: .....................................8500 min
Max. Scheiben-ø: .................................... 125 mm
Schleifscheibe: .......................... 125 x 22 x 6 mm
Trennscheibe: ............................ 125 x 22 x 3 mm
Gewinde der Aufnahmespindel: .................... M14
Gewicht: ......................................................1,2 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Zusatzhandgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
........................... 89,1 dB(A)
pA
............................................ 3 dB
pA
WA
................... 100,1 dB(A)
WA
........................................... 3 dB
= 4,697 m/s
hAG
2
= 5,354 m/s
hAG
2
2
2
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
-1
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Zusatzhandgriff montieren (Bild 2)
Der Winkelschleifschleifer darf nicht ohne Zu-
•
satzhandgriff (3) benutzt werden.
Der Zusatzhandgriff kann an den 2 Positionen
•
(A, B) eingeschraubt werden.
Geräteseite Geeignet für
Links (Pos. A / wie
abgebildet)
Rechts (Pos. B) Linkshänder
Rechtshänder
- 9 -
Anl_AXXIO_SPK9.indb 9Anl_AXXIO_SPK9.indb 9 18.08.2020 15:44:2318.08.2020 15:44:23
D
5.2 Wechseln und Einstellen der Schutzvorrichtung (Bild 3)
Wechseln:
Entfernen Sie die Flanschmutter (b) und den
•
darunterliegenden Spannflansch.
Öffnen Sie den Klemmhebel (a) an der
•
Schutzvorrichtung (4).
Drehen Sie die Schutzvorrichtung (4) um
•
180° im Uhrzeigersinn, sodass der Schutz
nach oben zeigt.
Entnehmen Sie die Schutzvorrichtung (4).
•
Das Montieren erfolgt in umgekehrter Reihenfolge.
Einstellen:
Stellen Sie die Schutzvorrichtung (4) zum
•
Schutz Ihrer Hände so ein, dass das Schleifgut vom Körper weggeführt wird.
Die Position der Schutzvorrichtung (4) kann
•
den jeweiligen Arbeitsbedingungen angepasst werden: Lockern Sie den Klemmhebel
(a), drehen Sie die Abdeckung (4) in die gewünschte Position.
Achten Sie darauf, dass die Schutzvor-
•
richtung (4) das Zahnradgehäuse korrekt
abdeckt.
Befestigen Sie den Klemmhebel (a) wieder.
•
Stellen Sie sicher, dass die Schutzvorrichtung
•
(4) fest sitzt.
Warnung! Achten Sie auf einen festen Sitz
der Schutzvorrichtung.
Warnung! Benutzen Sie den Winkelschleifer
nicht ohne Schutzvorrichtung.
5.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort austauschen.
5.4 Staubschutz abnehmen und reinigen
(Bild 4-5)
Der Winkelschleifer ist mit einem abnehmbaren
Staubschutz (10) ausgestattet. Dieser schützt
die Lüftungsschlitze und hält den Innenraum des
Motors staub- und schmutzfrei. Der Staubschutz
(10) sollte idealerweise nach jeder Benutzung
abgenommen und gereinigt werden.
Um den Staubschutz (10) abnehmen zu können,
drücken Sie den Staubschutz leicht nach außen
vom Gehäuse weg wie in Bild 5 gezeigt, sodass
der Staubschutz nach unten gedrückt und abgenommen werden kann (siehe Pfeilrichtung).
Der Staubschutz (10) kann mit Druckluft, bei
niedrigem Druck oder unter fl ießenden Wasser,
von innen nach außen gereinigt werden. Stellen
Sie vor der Montage sicher, dass der Staubschutz
gut abgetrocknet ist.
Die Montage des abnehmbaren Staubschutzes
(10) erfolgt in umgekehrter Reihenfolge.
6. Bedienung
6.1 Laden des LI-Akku-Packs (Bild 6-7)
1. Akku-Pack (6) aus dem Handgriff heraus
ziehen, dabei die Rasttaste (8) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (7) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) fi nden Sie
eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät und Ladeadapter
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
- 10 -
Anl_AXXIO_SPK9.indb 10Anl_AXXIO_SPK9.indb 10 18.08.2020 15:44:2318.08.2020 15:44:23
D
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
6.2 Akku-Kapazitätsanzeige (Bild 8/Pos. 9)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (9) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist überschritten. Entfernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.
6.3 Einschalten (Bild 9)
Zum Einschalten den Ein-/Ausschalter (2) nach
vorne schieben, und nach unten drücken. Zum
Ausschalten des Winkelschleifers den Ein-/
Ausschalter (2) hinten niederdrücken. Der Ein-/
Ausschalter (2) springt in die Ausgangsstellung
zurück.
Hinweis!
Das Gerät schaltet bei Nichtbenutzung nach 10
Min in den „Standby-Modus“.
Zum Reaktivieren: Gerät zweimal einschalten
oder Akku-Kapazitätsanzeige drücken.
Der „Standby-Modus“ schont den Akku.
Hinweis!
Nach einem Stillstand des Akku-Gerätes (durch
Überlastung), läuft dieses wieder selbstständig
an.
Hinweis!
Warten Sie, bis die Maschine ihre Höchstdrehzahl erreicht hat. Danach können Sie den
Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
6.4 Wechseln der Schleifscheiben
(Bild 10/11)
Für das Wechseln der Schleifscheiben benötigen
Sie den beiliegenden Stirnlochschlüssel (5). Der
Stirnlochschlüssel (5) ist im Zusatzhandgriff (3)
aufbewahrt. Ziehen Sie bei Bedarf den Stirnlochschlüssel (5) aus dem Zusatzhandgriff (3) heraus.
Gefahr! Aus Sicherheitsgründen darf der Winkelschleifer nicht mit eingestecktem Stirnlochschlüssel (5) betrieben werden.
Einfacher Scheibenwechsel durch Spindelar-
•
retierung.
Spindelarretierung drücken und Schleifschei-
•
be einrasten lassen.
Die Flanschmutter mit dem Stirnlochschlüssel
•
öffnen. (siehe Bild 11)
Schleif- oder Trennscheibe wechseln und
•
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Hinweis!
Spindelarretierung nur bei stillstehendem
Motor und Schleifspindel drücken! Die Spindelarretierung muss während des Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm
Dicke, die Flanschmutter mit der Planseite zur
Schleif- oder Trennscheibe aufschrauben.
6.5 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 12-15)
Anordnung der Flansche bei Verwendung
•
einer gekröpften oder geraden Schleifscheibe
(Bild 13)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung ei-
•
ner gekröpften Trennscheibe (Bild 14)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung
•
einer geraden Trennscheibe (Bild 15)
a) Spannflansch
b) Flanschmutter
6.6 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöff nungen
immer sauber gehalten werden.
- 11 -
Anl_AXXIO_SPK9.indb 11Anl_AXXIO_SPK9.indb 11 18.08.2020 15:44:2418.08.2020 15:44:24
D
6.7 Schleifscheiben
Die Schleif- oder Trennscheibe darf nie grö-
•
ßer als der vorgeschriebene Durchmesser
sein.
Kontrollieren Sie vor dem Einsatz der Schleif-
•
oder Trennscheibe deren angegebene Drehzahl.
Die maximale Drehzahl der Schleif- oder
•
Trennscheibe muss höher sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennschei-
•
ben die für eine minimale Drehzahl von 8.500
min-1 und für eine Umfangsgeschwindigkeit
von 56 m/s zugelassen sind.
Achten Sie bei der Benutzung von Diamant-
•
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-Trennscheibe muss mit dem Drehrichtungspfeil auf
dem Gerät übereinstimmen.
Warnung!
Achten Sie insbesondere bei den Schleifkörpern
auf eine gute Lagerung und Transport. Setzen Sie
die Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte
bei den Schleifkörpern zu Beschädigungen, wie
z. B. Rissen führen und eine Gefahr für den Benutzer darstellen.
Warnung!
6.8 Arbeitshinweise
6.8.1 Schruppschleifen (Bild 16)
Achtung! Schutzvorrichtung zum Schleifen
verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
6.8.2 Trennschleifen (Bild 17)
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 7.3).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie
am besten eine Diamant-Trennscheibe.
Warnung!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
Hinweis:
Zur Erhöhung der Leistung und Laufzeit des Akku-Gerätes empfehlen wir Ihnen unseren 4,0Ah
Power-X-Change zu verwenden.
(Art.-Nr.: 45.113.96)
Hinweis!
Zur Erhöhung der Schnittleistung und der Laufzeit des Akku-Gerätes empfehlen wir Ihnen eine
Trennscheibe mit 1mm Dicke zu verwenden.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät sowie den
•
abnehmbaren Staubschutz (10) direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
Warnung!
Asbesthaltige Materialien dürfen nicht bearbeitet
werden!
- 12 -
Anl_AXXIO_SPK9.indb 12Anl_AXXIO_SPK9.indb 12 18.08.2020 15:44:2418.08.2020 15:44:24
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
Schutzabdeckung zum Trennen
(Art.-Nr.: 44.500.43)
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
D
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 13 -
Anl_AXXIO_SPK9.indb 13Anl_AXXIO_SPK9.indb 13 18.08.2020 15:44:2418.08.2020 15:44:24
10. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 14 -
Anl_AXXIO_SPK9.indb 14Anl_AXXIO_SPK9.indb 14 18.08.2020 15:44:2418.08.2020 15:44:24
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 15 -
Anl_AXXIO_SPK9.indb 15Anl_AXXIO_SPK9.indb 15 18.08.2020 15:44:2418.08.2020 15:44:24
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Trenn-, Schleifscheiben
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 16 -
Anl_AXXIO_SPK9.indb 16Anl_AXXIO_SPK9.indb 16 18.08.2020 15:44:2418.08.2020 15:44:24
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 17 -
Anl_AXXIO_SPK9.indb 17Anl_AXXIO_SPK9.indb 17 18.08.2020 15:44:2518.08.2020 15:44:25
D
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatz teilverf ügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
PREISINFORMATIONEN
GARANTIEVERLÄNGERUNGEN
Einhell Service
Eschenstraße 6
944 05 Landau an der Isar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATURSERVICE
Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: Service-DE@Einhell.com
Wir freuen uns auf Ihren Besuch unter
PRODUKTINFORMATIONEN
TRACK & TR ACE
SERVICE-STELLEN
VOR ORT
Einhell-Service.com
>>>
- 18 -
Anl_AXXIO_SPK9.indb 18Anl_AXXIO_SPK9.indb 18 18.08.2020 15:44:2518.08.2020 15:44:25
GB
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
10. Charger indicator
- 19 -
Anl_AXXIO_SPK9.indb 19Anl_AXXIO_SPK9.indb 19 18.08.2020 15:44:3618.08.2020 15:44:36
GB
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
This safety guard is designed for sanding/grinding.
This safety guard is designed for cutting and grinding/sanding.
(not included in items supplied)
Store the battery only in dry rooms with an ambient temperature of +10°C to +40°C. Place only charged
batteries in storage (charged at least 40%). (not included in items supplied)
- 20 -
Anl_AXXIO_SPK9.indb 20Anl_AXXIO_SPK9.indb 20 18.08.2020 15:44:3718.08.2020 15:44:37
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
6. Battery pack (not included in delivery)
7. Charger (not included in delivery)
8. Pushlock button
9. Battery capacity indicator
10. Removable dust guard
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Angle grinder
•
Additional handle
•
Flange nut wrench
•
Original operating instructions
•
Safety instructions
•
3. Proper use
The angle grinder is designed for grinding metal
and stone when using the appropriate grinding
wheel and guard.
Warning! To cut metal and stone the grinder/sander may only be used when the guard (available
as an accessory) is mounted.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
- 21 -
Anl_AXXIO_SPK9.indb 21Anl_AXXIO_SPK9.indb 21 18.08.2020 15:44:3718.08.2020 15:44:37
GB
4. Technical data
Motor power supply: ............................... 18 V DC
Rated speed: .......................................8500 min
Max. wheel diameter: ............................. 125 mm
Grinding wheels: ...................... 125 x 22 x 6 mm
Cutting wheel: .......................... 125 x 22 x 3 mm
Mounting spindle thread: ............................. M14
Weight: .......................................................1.2 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level ..................... 89.1 dB(A)
K
uncertainty .............................................3 dB
pA
L
sound power level ..................... 100.1 dB(A)
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with EN 60745.
Handle
Vibration emission value a
K uncertainty = 1.5 m/s
hAG
2
= 4.697 m/s
Additional handle
Vibration emission value a
K uncertainty = 1.5 m/s
hAG
2
= 5.354 m/s
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
2
2
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
-1
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
5. Before starting the equipment
Warning!
Always remove the battery pack before making
adjustments to the equipment.
5.1 Fitting the additional handle (Fig. 2)
The angle grinder must not be used without
•
the additional handle (3).
The additional handle can be secured in any
•
of two positions (A, B).
Tool side Suitable for
Left (position A / as
shown)
Right (position B) Left-handed users
Right-handed users
- 22 -
Anl_AXXIO_SPK9.indb 22Anl_AXXIO_SPK9.indb 22 18.08.2020 15:44:3718.08.2020 15:44:37
GB
5.2 Replacing and adjusting the guard (Fig.
3)
Replacing:
Remove the flange nut (b) and the clamping
•
flange underneath.
Open the clamp lever (a) on the guard (4).
•
Turn the guard (4) through 180° in clockwise
•
direction so that the guard points upwards.
Remove the guard (4).
•
To mount, proceed in the reverse order.
Adjusting:
Adjust the guard (4) to protect your hands
•
so that the material being ground is directed
away from your body.
The position of the guard (4) can be adjusted
•
to any specific working conditions. Undo the
clamp handle (a) and turn the cover (4) into
the required position.
Ensure that the guard (4) correctly covers the
•
gear wheel casing.
Secure the clamp handle (a) again.
•
Ensure that the guard (4) is secure.
•
Warning!
Make sure that the guard is perfectly secure.
Warning!
Never use the angle grinder without the guard.
5.3 Test run for new grinding Wheels
Allow the right-angle grinder to run in idle for at
least 1 minute with the grinding or cutting wheel
fi tted in place. Vibrating wheels are to be replaced
immediately.
5.4 Removing and cleaning the dust guard
(Fig. 4-5)
The angle grinder is equipped with a removable
dust guard (10). This protects the ventilation slots
and keeps the inside of the motor free of dust
and dirt. Ideally the dust guard (10) should be
removed and cleaned each time after the grinder
is used.
To be able to remove the dust guard (10), press it
slightly away from the housing as shown in Fig. 5
to the point where the dust guard can be pressed
downwards and removed (see the direction of the
arrow). The dust guard (10) can be cleaned from
the inside out using low-pressure compressed
air or running water. Before you fi t the dust guard,
make sure that it is fully dry.
To fi t the removable dust guard (10), proceed in
reverse order.
6. Operation
6.1 Charging the Li battery pack (Fig. 6-7)
1. Remove the battery pack (6) from the handle,
pressing the pushlock button (8) downwards
to do so.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(7) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Push the battery pack onto the battery charger.
In section 10 (Charger indicator) you will fi nd a
table with an explanation of the LED indicator on
the charger.
If the battery pack fails to charge, check for the
following:
voltage at the power socket
•
whether there is good contact at the charging
•
contacts of the charging unit
If the battery pack still fails to charge, send
the charger and charging adapter
•
and the battery pack
•
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.
To ensure that the battery pack provides long service, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully discharged. This will cause it to develop a defect.
6.2 Battery capacity indicator (Fig. 8/Item 9)
Press the battery capacity indicator switch (a).
The battery capacity indicator (9) shows the char-
- 23 -
Anl_AXXIO_SPK9.indb 23Anl_AXXIO_SPK9.indb 23 18.08.2020 15:44:3718.08.2020 15:44:37
GB
ge status of the battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery pack has undergone exhaustive discharge and is defective. Do not use or charge a
defective battery pack.
6.3 Switching on (Fig. 9)
To start the equipment, push the On/Off switch
(2) forwards and press it down. To switch off the
angle grinder, depress the On/Off switch (2) at the
back. The On/Off switch (2) will jump back into its
starting position.
Important!
The equipment switches to “Standby Mode” after
10 minutes of non-use.
To reactivate: Switch on the equipment twice or
press the battery capacity indicator.
“Standby Mode” protects the battery.
Important!
Following a stoppage (due to overloading), the
cordless equipment starts up again automatically.
Important!
Wait until the machine has reached its top
speed. You can then position the angle grinder on the workpiece and machine it.
6.4 Changing the grinding wheels (Fig. 10/11)
Use the face spanner (5) supplied to change the
grinding wheels. The face spanner (5) is stored in
the additional handle (3). Pull the face spanner (5)
out of the additional handle (3) when you need it.
Danger! For safety reasons, the angle grinder
must not be operated with the face spanner (5)
inserted in it.
Simple wheel change by spindle lock:
•
Press the spindle lock and allow the grinding
•
wheel to latch in place.
Open the flange nut with the face spanner.
•
(Fig. 11)
Change the grinding or cutting wheel and
•
tighten the flange nut with the face spanner.
Notice!
Only ever press the spindle lock when the
motor and grinding spindle are at a standstill! You must keep the spindle lock pressed
while you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the fl ange nut with the fl at side
facing the grinding or cutting wheel.
6.5 Flange arrangements when using grinding wheels and cutting wheels
(Fig. 12-15)
Flange arrangement when using a de-
•
pressed-centre or straight grinding wheel
(Fig. 13)
a) Clamping flange
b) Flange nut
Flange arrangement when using a de-
•
pressed-centre cutting wheel (Fig. 14)
a) Clamping flange
b) Flange nut
Flange arrangement when using a straight
•
cutting wheel (Fig. 15)
a) Clamping flange
b) Flange nut
6.6 Motor
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation holes clean at all times.
6.7 Grinding Wheels
Never use a grinding or cutting wheel bigger
•
than the specified diameter.
Before using a grinding or cutting wheel,
•
check its rated speed.
The maximum speed of the grinding or cut-
•
ting wheel used must be higher than the idle
speed of the angle grinder.
Use only grinding and cutting wheels that are
•
approved for a minimum speed of 8,500 rpm
and a peripheral speed of 56 m/sec.
Check the direction of rotation when you use
•
diamond cutting wheels. The directional arrow
on the diamond cutting wheel must point in
the direction in which the tool rotates.
Warning!
Take special care that the grinding/sanding
wheels are properly stored and transported.
Ensure that the grinding/sanding wheels are
never exposed to shock, jolts or sharp edges (for
- 24 -
Anl_AXXIO_SPK9.indb 24Anl_AXXIO_SPK9.indb 24 18.08.2020 15:44:3818.08.2020 15:44:38
GB
example during transport or storage in a toolbox).
This could cause damage (such as cracks) to the
grinding/sanding wheels and place the user in
serious danger.
Warning!
6.8 Operating Modes
6.8.1 Rough grinding (Fig. 16)
Caution: Use the safety device for sanding/
grinding (included in items supplied).
For the best rough grinding results, hold the grinding wheel at an angle of between 30° and 40° to
the workpiece surface and guide back and forth
over the workpiece in steady movements.
6.8.2 Cutting (Fig. 17)
Caution: Use the safety device for abrasive
cutting (available as accessory, see 7.3)
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
Warning!
It is prohibited to use the machine on asbestos materials!
Warning!
Never use a cutting wheel for rough grinding.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend cleaning the equipment and
•
the removable dust guard (10) immediately
each time after use.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.Einhell-Service.com
Safety guard for cutting (Art. No.: 44.500.43)
Note:
To increase the power and running time of the
cordless equipment, we recommend using our
4.0 Ah Power-X-Change.
(Art. No.: 45.113.96)
Important!
To increase the cutting performance and running
time of the cordless equipment, we recommend
that you use a cutting wheel with a thickness of
1 mm.
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the battery pack before starting
any cleaning work.
Anl_AXXIO_SPK9.indb 25Anl_AXXIO_SPK9.indb 25 18.08.2020 15:44:3818.08.2020 15:44:38
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
- 25 -
GB
10. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
On Off Charging
Off On The battery is charged and ready for use.
Flashing Off Adapted charging
Flashing Flashing Fault
On On Temperature fault
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
The charger is charging the battery pack in quick charge mode. The charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
- 26 -
Anl_AXXIO_SPK9.indb 26Anl_AXXIO_SPK9.indb 26 18.08.2020 15:44:3818.08.2020 15:44:38
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the Einhell Germany AG.
Subject to technical changes
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment package is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fi xed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.
- 27 -
Anl_AXXIO_SPK9.indb 27Anl_AXXIO_SPK9.indb 27 18.08.2020 15:44:3818.08.2020 15:44:38
GB
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, Battery
Consumables* Cutting wheels, grinding wheels
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 28 -
Anl_AXXIO_SPK9.indb 28Anl_AXXIO_SPK9.indb 28 18.08.2020 15:44:3818.08.2020 15:44:38
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 29 -
Anl_AXXIO_SPK9.indb 29Anl_AXXIO_SPK9.indb 29 18.08.2020 15:44:3818.08.2020 15:44:38
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
10. Charger indicator
- 30 -
Anl_AXXIO_SPK9.indb 30Anl_AXXIO_SPK9.indb 30 18.08.2020 15:44:3818.08.2020 15:44:38
Loading...
