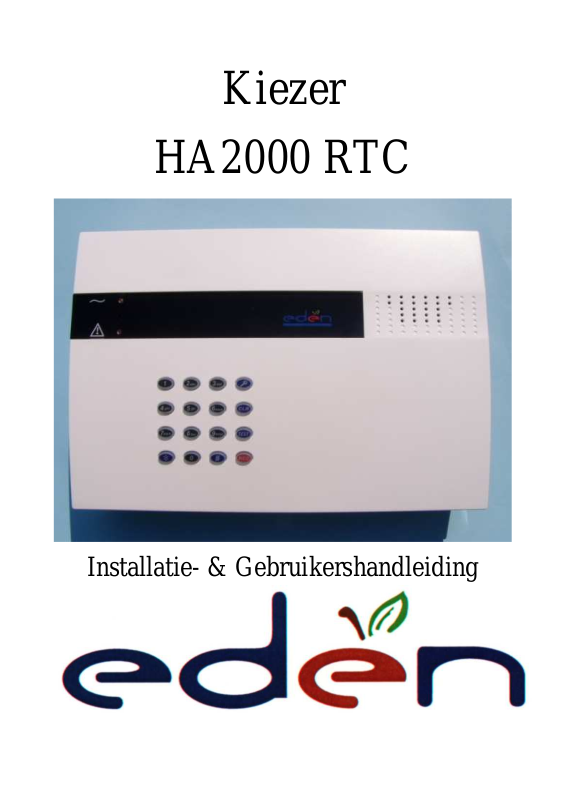

Kiezer
HA2000 RTC
Installatie- & Gebruikershandleiding
De eenvoudigste manier om het systeem te
leren kennen en het snel in bedrijf te hebben
is om alle apparaten en toebehoren aan tafel
te programmeren voordat zij geplaatst en
bevestigd worden.
De gele LED knippert iedere drie seconden
om een rapportagefout aan te geven.
De gele LED knippert iedere 30 seconden om
een laag batterijniveau aan te geven.
2. Rode LED
Inhoud van de set
Het Alarmsysteem HA2000 dient de volgende
onderdelen te bevatten:
1 x RTC Kiezer HA2000RTC
Extra bevestigingspakket
Telefoonkabel
Batterijen (4 x alkaline D formaat)
Overzicht toepassingen
I.
Het identificeren van de onderdelen
De rode LED zal knipperen tijdens het opnemen
en het afspelen van berichten, het rapporteren en
wanneer de hoorn van de haak is.
3. Numerieke toetsen
4. “ ” Toets
Druk op deze toets in de normale mode voor het
instellen van een telefoonnumer en de polariteit
van de aansluitingen.
5. CLR Toets
Gebruik deze toets voor het verwijderen van een
karakter of een selectie, het verlaten van de
huidige toepassing en het terugkeren naar de
normale mode e.d.
6. TEST Toets
Druk op deze toets in de normale mode om over
te schakelen naar de TESTmode.
7. REC Toets
Druk deze toets om de opname van
noodberichten te starten.
8. # Toets
Om het ingevoerde nummer te kiezen
Om het kiezen met drie seconden te vertragen.
1. Gele LED
Aan/uitindicator; de gele LED licht 2
seconden op als de eenheid aangezet wordt.
Testmode Indicator; de gele LED knippert in
testmode.
EEN PROBLEEM?
Aarzel niet om contact op te nemen met onze hulplijn (nummers aan het eind van deze gebruiksaanwijzing)
Ons technisch personeel zal u gaarne behulpzaam zijn bij het uitvoeren van de installatie.
9. * Toets
4
10. Batterijhouder
Voor 4 x D-formaat Alkaline Batterijen.
11. Telefoonplug gemerkt met “Line”
Deze plug is bestemd voor de aansluiting op de
telefoonlijn in de muur.
12. Telefoonplug gemerkt met “Phone”
Deze plug is bestemd voor de aansluiting van het
telefoontoestel.
13. Aansluitpunt voor apparaten
Het aansluitpunt met 2 pinnen voor apparaten is
bestemd voor het aansluiten van bekabelde
detectors.
II. De energie voorziening
CTC-729G Automatische kiezer werkt volledig
draadloos en gebruikt vier alkaline D formaat
batterijen. De levensduur van de batterijen wordt
geschat op 2 jaar of meer.
Het plaatsen van de batterijen:
De batterijhouder is een ruimte in het bedieningspaneel
waarvan de deksel is vastgezet met 1 schroef.
Verwijder de schroef en neem de deksel van
de batterijhouder.
Plaats de meegeleverde D formaat alkaline
batterijen in de houder. Zorg er hierbij voor
dat de batterijen op de juiste wijze geplaatst
worden.
Het apparaat zal een lange piep geven
wanneer de laatste batterij is geplaatst.
Aan de achterzijde zijn twee telefoonpluggen te vinden
voor het aansluiten van de telefoonlijn en het
telefoontoestel.
Verwijder de muurmontageplaat zoals
aangegeven.
Steek één zijde van de meegeleverde
telefoonkabel in de contactdoos in de muur.
Steek de andere zijde van de meegeleverde
telefoonkabel in de plug gemerkt met “Line”.
Steek de plug van het telefoontoestel in de
andere plug gemerkt met “Phone”.
IV. Aansluitpunt voor apparaten
Pen 1 voorziet in een droog contact invoer
voor een bekabelde detector.
Verbind pen 1 aan pen 2 voor bekabelde PIR
detectors, deurcontacten, waterdetectors,
paniekknoppen en glasbreukdetectors.
Plaats de houder terug en zet deze (niet te)
vast met de schroef.
Sluit de deksel en draai de grote sluitschroef
vast met een munt.
III. Het aansluiten van de telefoonlijn.
EEN PROBLEEM?
Aarzel niet om contact op te nemen met onze hulplijn (nummers aan het eind van deze gebruiksaanwijzing)
Ons technisch personeel zal u gaarne behulpzaam zijn bij het uitvoeren van de installatie.
Het instellen van de polariteit van het
aansluitpunt
De polariteit van het aansluitpunt voor apparaten kan
als volgt ingesteld worden:
Stap 1.
De gele LED zal knipperen.
Druk op de “ ” toets met de kiezer in
de normale mode om de programmeermode te openen.
