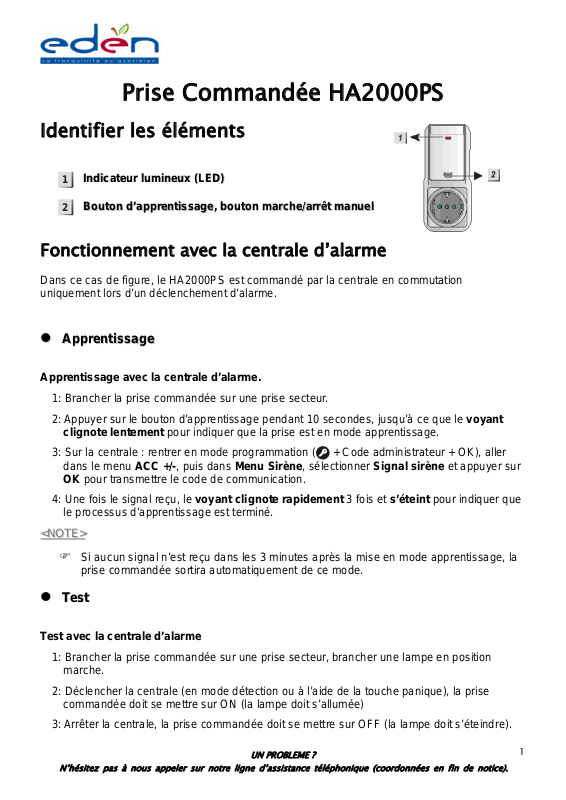

Prise Commandée HA2000PS
Identifier les éléments
IInnddiiccaatteeuurr lluummiinneeuuxx ((LLEEDD))
1
2
BBoouuttoonn dd’’aapppprreennttiissssaaggee,, b
boouuttoonn mmaarrcchhee//aarrrrêêtt mmaannuueell
Fonctionnement avec la centrale d’alarme
Dans ce cas de figure, le HA2000PS est commandé par la centrale en commutation
uniquement lors d’un déclenchement d’alarme.
z
AApppprreennttiissssaaggee
z
Apprentissage avec la centrale d’alarme.
1: Brancher la prise commandée sur une prise secteur.
2: Appuyer sur le bouton d’apprentissage pendant 10 secondes, jusqu’à ce que le voyant
clignote lentement pour indiquer que la prise est en mode apprentissage.
3: Sur la centrale : rentrer en mode programmation ( + Code administrateur + OK), aller
dans le menu ACC +/-, puis dans Menu Sirène, sélectionner Signal sirène et appuyer sur
OK pour transmettre le code de communication.
4: Une fois le signal reçu, le voyant clignote rapidement 3 fois et s’éteint pour indiquer que
le processus d’apprentissage est terminé.
<<NNOOTTEE>>
) Si aucun signal n’est reçu dans les 3 minutes après la mise en mode apprentissage, la
prise commandée sortira automatiquement de ce mode.
z
z
Test avec la centrale d’alarme
1: Brancher la prise commandée sur une prise secteur, brancher une lampe en position
2: Déclencher la centrale (en mode détection ou à l’aide de la touche panique), la prise
3: Arrêter la centrale, la prise commandée doit se mettre sur OFF (la lampe doit s’éteindre).
N’hésitez pas à nous appeler sur notre ligne d’assistance téléphonique (coordonnées en fin de notice).
TTeesstt
marche.
commandée doit se mettre sur ON (la lampe doit s’allumée)
UN PROBLEME ?
1
Page 2
Fonctionnement avec le transmetteur téléphonique
Dans ce cas de figure, le HA2000PS est piloté par le transmetteur téléphonique (selon la
version du transmetteur) en commutation lors d’un déclenchement d’alarme, mais peut
également être commandé à distance, par téléphone, sans qu’une alarme ait été déclenchée
(fonction domotique).
Savoir si mon transmetteur est compatible avec la prise commandée ?
Pour savoir si le transmetteur que vous avez est
compatible avec la prise commandée, il faut vérifier
que le numéro présent à l’arrière du transmetteur (voir
photo ci contre) est strictement postérieur au numéro
M 04 09.
Les 2 premier chiffres représente le mois de
fabrication et les 2 derniers l’année de fabrication (la
lettre n’a pas d’importance) donc le transmetteur doit
avoir été fabriqué après Avril 2009 (04 09)
z
AApppprreennttiissssaaggee
z
Apprentissage avec le transmetteur téléphonique (selon version)
Le transmetteur téléphonique peut commander jusqu’à 8 prises (canal de 1 à 8) et chaque
canal peut être utilisé en mode commande à distance ou en mode commande à distance +
alarme.
1: Brancher la prise commandée sur une prise secteur.
2: Appuyer sur le bouton d’apprentissage pendant 10 secondes, jusqu’à ce que le voyant
clignote lentement pour indiquer que la prise est en mode apprentissage.
3: Sur le transmetteur : Appuyer sur la touche [SET] + [8] + [N° du canal] + [Mode de
fonctionnement] (1 = Mode commande à distance ; 2 = mode commande à distance +
alarme)
Exemple :
- Prise sur le canal 1 en mode commande à distance : [SET] + [8] + [1] + [1]
- Prise sur le canal 2 en mode commande à distance + alarme : [SET] + [8] + [2] + [2]
4: Une fois le signal reçu, le voyant clignote rapidement 3 fois et s’éteint pour indiquer que
le processus d’apprentissage est terminé.
<<NNOOTTEE>>
) Si aucun signal n’est reçu dans les 3 minutes après la mise en mode apprentissage, la
prise commandée sortira automatiquement de ce mode.
UN PROBLEME ?
N’hésitez pas à nous appeler sur notre ligne d’assistance téléphonique (coordonnées en fin de notice).
2
Page 3
z
z
TTeesstt
Test avec le transmetteur téléphonique (selon version)
1: Brancher la prise commandée sur une prise secteur, brancher une lampe en position
marche.
2: Sur le transmetteur, faites [TEST] + [8] + [N° du canal] + [0 ou 1] (0 = Arrêt ; 1 = Marche)
Exemple :
- Mise en marche de la prise sur le canal 1 faites [TEST] + [8] + [1] + [1]
- Arrêt de la prise sur le canal 2 faites [TEST] + [8] + [2] + [0]
<<NNOOTTEE>>
) Si le canal choisi pour le test n’est pas utilisé, le transmetteur émettra 4 bips.
z
EEffffaacceemmeenntt dduu ccaannaall ssuurr llee ttrraannssmmeetttteeuurr
z
Effacement de la prise commandée sur le transmetteur téléphonique
Sur le transmetteur :
- Appuyer sur la touche [SET] + [8] + [N° du canal] + [0]
Exemple :
- Effacer le canal 5 : [SET] + [8] + [5] + [0]
z
PPiilloottaaggee àà ddiissttaannccee ppaarr ttéélléépphhoonnee
z
Pour commander la prise à distance :
1 : Appeler le N° de téléphone sur lequel le transmetteur est raccordé, à partir d’une autre
ligne, et rentrer en mode bidirectionnel (référez vous au guide du transmetteur)
2 : Composer sur le téléphone appelant [*] + [N° du canal] + [0 ou 1] (0 = Arrêt ; 1 = Mise en
marche)
Exemple :
- Mise en marche de la prise sur le canal 1 faites [*] + [1] + [1]
- Arrêt de la prise sur le canal 2 faites [*] + [2] + [0]
UN PROBLEME ?
N’hésitez pas à nous appeler sur notre ligne d’assistance téléphonique (coordonnées en fin de notice).
3
Page 4
FFoonnccttiioonnnneemmeenntt

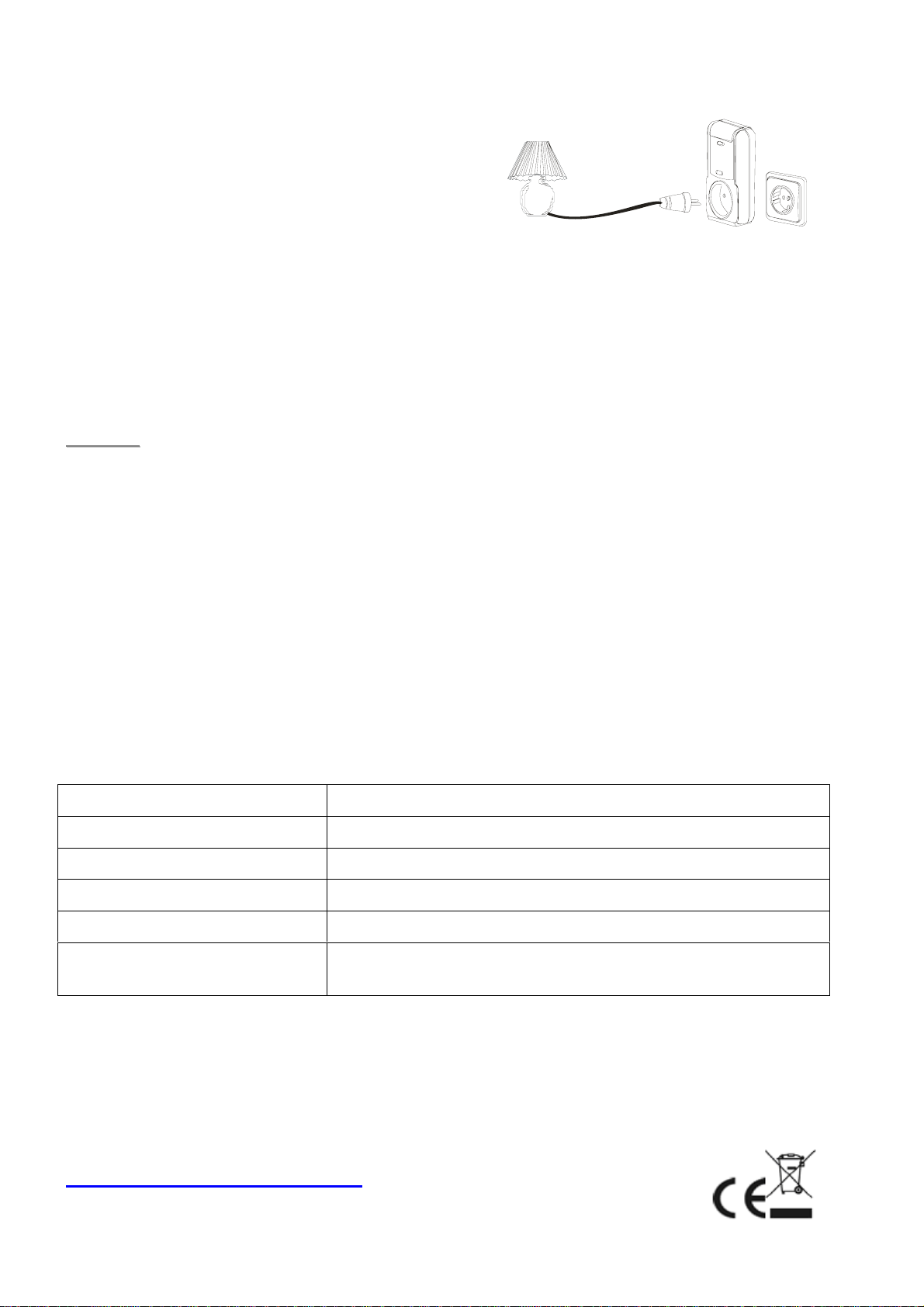

z Brancher la prise commandée sur une
prise secteur.
z Brancher l’accessoire à commander (ex :
une lampe). Attention à bien mettre
l’interrupteur de l’appareil sur marche.
z Après apprentissage, la prise se
déclenchera lors d’une alarme ou à distance (selon la programmation choisie).
z Appuyer sur la touche Marche/Arrêt directement sur la prise.
z Charge maximum 2200W ou 10A.
z Puissance radio + 5dbm.
<<NNOOTTEE>>
) Lors d’un déclenchement d’alarme (lorsque la prise fonctionne avec le transmetteur
téléphonique) le transmetteur enverra un signal d’arrêt à la prise, une fois qu’il aura
reçu le signal d’arrêt de la centrale ou au bout de 10 minutes si aucun signal d’arrêt
n’est reçu de la centrale.
z
EEffffaacceemmeenntt ddee llaa mméémmooiirree ((ssuurr llaa pprriissee))
z
1: Débrancher la prise du secteur.
2: Maintenir le bouton de la prise lors du branchement sur le secteur.
3: Le voyant clignotera 5 fois pour indiquer que la remise à zéro c’est correctement déroulée.
z
DDeessccrriippttiiff dduu vvooyyaanntt
z
EEttaatt dduu vvooyyaanntt
ON Marche
OFF Arrêt
DDeessccrriippttiioonn
Clignote lentement Mode apprentissage
Clignote 3 fois rapidement Apprentissage du code à été réalisé correctement
Clignote 5 fois après
branchement sur secteur
z
z
GGaarraannttiiee
Ce produit est garanti 4 ans sauf piles. La première année comprend l’échange standard.
Les 3 autres années comprennent les pièces et main d’œuvre.
Veuillez contactez le service technique en suivant pour confirmer les défauts et la procédure de garantie.
France : Eden : 0825 560 650
Site Internet : www.eden.fr
N’hésitez pas à nous appeler sur notre ligne d’assistance téléphonique (coordonnées en fin de notice).
Effacement de la mémoire
UN PROBLEME ?
4
