Page 1

Instrukcja obsługi

Page 2

Page 3

WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych zasad ostrożności, w tym:

PRZED UŻYCIEM TEGO URZĄDZENIA PRZECZYTAJ WSZYSTKIE INSTRUKCJE ZACHOWAJ TE INSTRUKCJE

1. Urządzenie może być obsługiwane przez dzieci w wieku od ósmego roku życia oraz osoby zobniżonymi zdolnościami ﬁzycznymi, zmysłowymi bądź umysłowymi, a także przez osoby bez doświadczenia i wiedzy na temat obsługi, jeśli odbywa się to pod nadzorem, bądź udzielono im instrukcji bezpiecznej obsługi urządzenia i rozumieją zagrożenia z nim związane. Dzieciom nie wolno bawić się tym urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru.

2. Oczyść obszar do sprzątania. Usuń przewody zasilające i małe przedmioty z podłogi, które mogą splątać urządzenie. Umieść frędzle pod dywanem i podnieś z podłogi takie rzeczy jak zasłony i obrusy.

3. Jeśli na obszarze czyszczenia występuje spadek z powodu stopnia lub schodów, należy przy pierwszym użyciu uruchomić urządzenie pod nadzorem, aby upewnić się, że może ono wykryć stopień bez upadku. Umieszczenie bariery przy krawędzi może być konieczne, aby urządzenie nie spadało. Należy upewnić się, że bariera nie stanowi zagrożenia.

4. Używać tylko w sposób opisany w tej instrukcji. Należy używać tylko akcesoriów zalecanych lub sprzedawanych przez producenta.

5. TYLKO do użytku DOMOWEGO. Nie należy korzystać z urządzenia w środowisku zewnętrznym, komercyjnym ani przemysłowym.

6. Nie używaj urządzenia bez pojemnika na kurz i/ lub bez założonych ﬁltrów.

7. Nie korzystaj z urządzenia w miejscach, w których znajdują się zapalone świeczki lub delikatne przedmioty.

8. Utrzymuj włosy, luźną odzież, palce i wszystkie części ciała z dala od dowolnego otworu i ruchomych części urządzenia.

9. Nie korzystaj z urządzenia w pomieszczeniu, wktórym śpi niemowlę lub dziecko.

10. Nie korzystaj z urządzenia w skrajnie zimnych lub gorących warunkach (poniżej -5˚C/23˚F lub powyżej 40˚C/104˚F). Ładuj robota w temperaturze powyżej 0°C/32°F i poniżej 40°C/104°F.

3 PL

Page 4

11. Nie używaj urządzenia na powierzchniach mokrych lub ze stojącą wodą.

12. Dopilnuj, aby urządzenie nie zbierało dużych przedmiotów, takich jak kamienie, duże kawałki papieru, ani żadnych przedmiotów, które mogłyby zablokować urządzenie.

13. Nie używaj urządzenia do zbierania palnych lub łatwopalnych materiałów, takich jak benzyna, toner do drukarki lub kopiarki, ani nie używaj go w miejscach, gdzie mogą się znajdować.

14. Nie używaj urządzenia do zbierania elementów palących się lub dymiących, takich jak papierosy, zapałki, gorący popiół lub czegokolwiek, co może powodować pożar.

15. Nie wkładaj przedmiotów do wlotu ssącego. Nie korzystaj z urządzenia, jeśli wlot ssący jest zablokowany. Wlot powietrza powinien być wolny od kurzu, włókienek, włosów lub innych przedmiotów, które mogą zmniejszyć przepływ powietrza.

16. Jeśli przewód zasilający jest uszkodzony, musi zostać on wymieniony przez producenta lub jego przedstawiciela, aby uniknąć niebezpieczeństwa.

17. Przed czyszczeniem lub konserwacją urządzenia należy WYŁĄCZYĆ przełącznik zasilania.

18. Typ akumulatora litowego odpowiedni do stacji CH2497A to: maks. 8 ogniwa, maks. napięcie znamionowe 14,4 V (prąd stały), pojemność

znamionowa 5800 mAh. Przed usunięciem urządzenia należy wymontować akumulator izutylizować go zgodnie z obowiązującymi przepisami.

19. Należy zutylizować zużyte akumulatory zgodnie z lokalnymi przepisami.

20. Nie należy palić urządzenia, nawet jeśli jest poważnie uszkodzone. Akumulatory mogą eksplodować w ogniu.

21. Urządzenie musi być użytkowane zgodnie zinstrukcjami podanymi w niniejszej instrukcji obsługi. ECOVACS HOME Service Robotics nie ponosi odpowiedzialności za jakiekolwiek szkody lub uszkodzenie ciała spowodowane niewłaściwym użyciem.

22. Robot zawiera akumulatory, które mogą być wymieniane jedynie przez wykwaliﬁkowanych pracowników. Aby wymienić lub wyjąć akumulator, skontaktuj się z działem obsługi klienta.

23. Należy upewnić się, że napięcie źródła zasilania odpowiada napięciu zasilającemu oznaczonemu na stacji OMNI.

24. Używaj tylko oryginalnego akumulatora i stacji OMNI dołączonej do urządzenia przez producenta. Zakaz używania baterii nieładowalnych.

25. Uważaj, aby nie uszkodzić przewodu zasilającego. Nie ciągnij, nie przenoś urządzenia lub stacji OMNI trzymając za przewód zasilający, nie używaj przewodu zasilającego jako uchwytu, nie

4PL

Page 5

zamykaj drzwi na przewodzie zasilającym, ani nie ciągnij przewodu zasilającego wokół ostrych krawędzi lub narożników. Nie przejeżdżaj urządzeniem przez przewód zasilający. Przewód zasilający należy trzymać z dala od gorących powierzchni.

26. Nie należy używać stacji OMNI, jeśli jest uszkodzona. Jeśli zasilacz uległ zniszczeniu lub działa nieprawidłowo, nie zależy go naprawiać ani korzystać z niego nadal.

27. Nie należy korzystać z urządzenia z uszkodzonym przewodem zasilającym lub gniazdem. Nie używaj urządzenia ani stacji OMNI, jeśli nie działają prawidłowo, zostały upuszczone, uszkodzone, pozostawione na zewnątrz lub w kontakcie z wodą. Muszą zostać naprawione przez producenta lub jego przedstawiciela w celu uniknięcia zagrożenia.

28. Przed czyszczeniem lub konserwacją stacji OMNI należy odłączyć wtyczkę przewodu zasilającego od gniazdka elektrycznego.

29. Wyjmij urządzenie ze stacji OMNI i WYŁĄCZ urządzenie za pomocą wyłącznika zasilania, zanim wyjmiesz akumulator w celu utylizacji urządzenia.

30. Jeśli nie używasz stacji OMNI przez dłuższy czas, odłącz ją od zasilania.

31. Jeśli robot nie będzie używany przez dłuższy czas, wyłącz go w celu przechowania oraz odłącz stację OMNI od zasilania.

32. OSTRZEŻENIE – Zbiornik na wodę należy napełniać wyłącznie czystą wodą.

33. OSTRZEŻENIE: Do ładowania akumulatora należy używać tylko odłączanej jednostki zasilającej CH2497A dostarczonej z urządzeniem.

Aby spełnić wymogi związane z poddaniem działaniu fal radiowych, podczas pracy urządzenia należy zachować odległość 20 cm między urządzeniem a osobami znajdującymi się w pobliżu.

Żeby zapewnić zgodność z tymi wymogami, przebywanie w mniejszej odległości nie jest zalecane. Antena użyta w tym przekaźniku nie powinna być umieszczona w pobliżu innych anten lub przekaźników.

Aktualizacja urządzenia

Zazwyczaj niektóre urządzenia są aktualizowane co dwa miesiące, ale nie zawsze tak dokładnie. Niektóre urządzenia, zwłaszcza wprowadzone do sprzedaży ponad trzy lata temu, zostaną zaktualizowane tylko w przypadku wykrycia i konieczności naprawy krytycznej luki.

5 PL

Page 6

Ostrzeżenie: Gorąca powierzchnia

Transformator izolujący odporny na zwarcia

Zasilacz przełączający

Tylko do użytku w pomieszczeniach.

Prąd stały

Prąd zmienny

Opisywane urządzenie jest zgodne z obowiązującymi dyrektywami UE.

Przed ładowaniem należy zapoznać się z instrukcją.

Polaryzacja gniazda ładowania

Zdalny nadzór przeznaczony jest wyłącznie do prywatnego użytku w niepublicznych, prywatnych miejscach wyłącznie w celu samo-ochrony i pojedynczej kontroli. W przypadku wykorzystania należy pamiętać o lokalnych zobowiązaniach prawnych dotyczących ochrony danych. Zakaz nadzoru miejsc publicznych, zwłaszcza w celach tajnych i/lub ze strony pracodawcy, bez uzasadnionych powodów. Nieuzasadnione użycie odbywa się wyłącznie na ryzyko i odpowiedzialność użytkownika.

Miniaturowy bezpiecznik zwłoczny

6PL

Page 7

Oświadczenie o zgodności zprzepisami Unii Europejskiej

Informacje dla użytkowników dotyczące usuwania zużytego sprzętu elektrycznego ielektronicznego

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że zużytego sprzętu elektrycznego i elektronicznego nie należy usuwać wraz ze zwykłymi odpadami z gospodarstw domowych. Aby zapewnić prawidłową utylizację, obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonych punktów zbiórki. Prawidłowa utylizacja tych produktów pomoże zaoszczędzić cenne zasoby oraz zapobiec potencjalnym negatywnym oddziaływaniom na ludzkie zdrowie i środowisko naturalne wynikającym z nieprawidłowej utylizacji odpadów. Aby zwrócić zużyte urządzenie, skorzystaj z bezpłatnych systemów zwrotu i zbiórki, albo skontaktuj się ze sprzedawcą, u którego urządzenie zostało zakupione. Skontaktuj się z władzami lokalnymi, aby uzyskać szczegółowe informacje na temat najbliższego wyznaczonego punktu zbiórki.

Zgodnie z krajowymi przepisami za nieprawidłową utylizację tego rodzaju odpadów mogą zostać nałożone grzywny.

Informacje dla użytkowników dotyczące usuwania zużytych baterii i akumulatorów

Ten symbol oznacza, że zużytych baterii i akumulatorów nie należy usuwać wraz ze zwykłymi odpadami z gospodarstw domowych. Państwa udział jest ważnym wkładem na rzecz minimalizacji negatywnego wpływu zużytych baterii i akumulatorów na środowisko naturalne i ludzkie zdrowie. W celu zapewnienia prawidłowego recyklingu można przekazać opisywane urządzenie albo zawarte w nim baterie lub akumulatory do sprzedawcy lub wyznaczonego punktu zbiórki, co jest bezpłatne. Prawidłowa utylizacja tych produktów pomoże zaoszczędzić cenne zasoby oraz zapobiec potencjalnym negatywnym oddziaływaniom na ludzkie zdrowie i środowisko naturalne wynikającym z nieprawidłowej utylizacji odpadów. Zgodnie z krajowymi przepisami za nieprawidłową utylizację tego rodzaju odpadów mogą zostać nałożone grzywny.

Istnieją oddzielne systemy zbiórki zużytych baterii iakumulatorów. Prosimy o prawidłową utylizację baterii i akumulatorów w lokalnym punkcie zbiórki odpadów/recyklingu.

7 PL

Page 8

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Niniejszym ECOVACS HOME Service Robotics Co., Ltd. oświadcza, że całe urządzenie, łącznie z jego elementami (kable, przewody itp.), spełnia wymagania Dyrektywy 2011/65/UE (RoHS) ze zmianami wprowadzonymi w Dyrektywie Delegowanej Komisji (UE) 2015/863 w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym („RoHS wersja przekształcona” lub „RoHS 2.0”).

Dyrektywa w sprawie sprzętu radiowego

Niniejszym ECOVACS HOME Service Robotics Co., Ltd. oświadcza, że produkt wymieniony w tej sekcji spełnia podstawowe wymagania i inne odpowiednie postanowienia określone w Dyrektywie 2014/53/UE w sprawie sprzętu radiowego.

Autoryzowany przedstawiciel w Europie:

ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Niemcy

Niniejszym ECOVACS HOME Service Robotics Co., Ltd. oświadcza, że urządzenie spełnia podstawowe wymagania określone i inne odpowiednie postanowienia Dyrektywy 2011/65/ UE (RoHS) ze zmianami wprowadzonymi wDyrektywie Delegowanej Komisji (UE) 2015/863 oraz określone wDyrektywie 2014/53/UE wsprawie sprzętu radiowego. Deklarację zgodności można przejrzeć pod następującym adresem:

https://www.ecovacs.com/global/compliance.

8PL

Page 9

ZAWARTOŚĆ OPAKOWANIA

Rysunek produktu

1. Robot – widok z przodu

Przycisk na robocie

Krótkie naciśnięcie: uruchomienie/wstrzymanie pracy urządzenia Naciśnięcie i przytrzymanie przycisku przez trzy sekundy: powrót do ładowania Dwukrotne dotknięcie: Zwolnienie/cofanie mopa rolkowego (robot nie znajduje się w stacji)

Czujnik światła strukturalnego 3D

Górna pokrywa

Robot

Uwaga:

* Rysunki i ilustracje służą wyłącznie jako przykłady i mogą różnić się od rzeczywistego wyglądu produktu. Wygląd produktu i specyﬁkacje mogą ulec zmianie bez dodatkowych powiadomień.

Stacja OMNI

Przewód zasilający

Podstawa

Instrukcja obsługiSzczotka boczna

Kamera AIVI

Dodatkowe światło

Moduł lasera d-ToF

2. Robot – widok od spodu

Czujniki antyupadkowe

Szczotka boczna

Czujnik wykrywania dywanów

Przycisk zwalniający szczotkę

Pojemnik na wodę Wymienny mop rolkowy

Zderzak

Kółko uniwersalne

Szczotka główna

Kółka napędowe

Czujniki antyupadkowe

9 PL

Page 10

3. Widok wnętrza (pod pokrywą)

Przycisk RESET

Konﬁguracja sieci Naciśnij przycisk RESET i postępuj zgodnie z poleceniami głosowymi, aby

skonﬁgurować sieć.

Przywrócenie ustawień fabrycznych: Naciśnij i przytrzymaj przycisk RESET przez pięć se-

kund. Po usłyszeniu komunikatu głosowego zostanie odtworzona melodia początkowa, a robot zostanie przywrócony do ustawień domyślnych.

5. Stacja OMNI – widok z przodu

Zbiornik na brudną wodę

Zbiornik na czystą

wodę

Wskaźnik stanu połączenia Wi-Fi/przycisk RESET

Gniazda ładujące

Pojemnik na brudną wodę

Port napełniania wodą

4. Pojemnik na kurz

Zatrzask ﬁltra

Filtr

Port usuwania kurzu

Przełącznik zasilania

„I” = WŁ.

„ ” = WYŁ.

Czujnik wykrywania

krawędzi

Osłona końcówki wałka

Pokrywa pojemnika na kurz

Siatka ﬁltra

Świeci się ciągłym światłem:

Pulsuje na czerwono: Usterka

wzasilaniu/tryb głębokiego

Wskaźnik

Tryb czuwania/praca

Wyłączony: Przerwa

uśpienia

Pojemnik na brud

Styki ładowania wstacji

Pojemnik do mycia mopa

Uwaga:

• Jeśli wskaźnik pulsuje na czerwono, należy sprawdzić aplikację ECOVACS HOME w celu

uzyskania szczegółów na temat usterki.

• Jeśli nie można ładować robota, wyczyść odpowiednie styki ładowania w stacji OMNI za

pomocą suchej ściereczki.

6. Worek na kurz

Uchwyt worka na kurz

10PL

Page 11

7. Stacja OMNI – widok od tyłu

8. Czujniki

Gniazdo zasilania

Otwór wentylacyjny

Rysunek produk-

Moduł

lasera d-ToF

Czujnik 3D TrueDe-

tect

Czujniki antyupadko-

Czujnik wykrywania

dywanów

Czujnik antykolizyjny

Czujnik

wykrywania krawędzi

Kamera AIVI

Opis działania

Zastosowano technologię laserowego pomiaru odległości, która mierzy odległość między robotem a otaczającymi obiektami na podstawie czasu odbicia, umożliwiając modułowi mapowanie obiektów wokół poruszającego się robota. Odległość wykrywania wynosi 12 m.

Dzięki opartemu na promieniowaniu podczerwonym wykrywaniu odległości i koncepcji podobieństwa trójkątów czujnik emituje promieniowanie podczerwone i odbiera światło odbite od obiektów znajdujących się przed nim, aby obliczyć odległość między obiektem a robotem. Jeśli czujnik wykryje obiekt w pobliżu, robot automatycznie wykona skręt, aby uniknąć zderzenia z obiektem. Odległość wykrywania wynosi 0,3 m.

Pomiar odległości oparty na promieniowaniu podczerwonym odbywa się za pomocą czujnika umieszczonego u spodu robota, w celu zmierzenia wysokości między podłożem a spodem robota. Na przykład, jeśli robot znajdzie się na szczycie schodów, na których wysokość stopnia przekracza 55 mm na białym podłożu lub 30 mm na czarnym podłożu, robot zatrzyma się dzięki funkcji zabezpieczającej przed upadkiem.

Sonda ultradźwiękowa może emitować fale o częstotliwości 300 kHz. Dywany mogą pochłaniać energię fal ultradźwiękowych. Jeśli odbita energia jest poniżej wartości progowej, robot rozpoznaje obecność dywanu. Według badań laboratoryjnych ﬁrmy ECOVACS, obecnie na rynku można zidentyﬁkować ponad 50 rodzajów dywanów.

Jeśli przesyłany sygnał zostanie zablokowany przez jakiś obiekt, odbiornik sygnału nie będzie w stanie odebrać sygnału. Zgodnie z tą zasadą robot będzie unikać kolizji z przeszkodami w momencie ich napotkania.

Dzięki pomiarowi odległości ToF robot może wykrywać odległość od obiektów znajdujących się po jego prawej stronie. Jeśli po prawej stronie znajduje się ściana lub przeszkoda, robot przeprowadzi czyszczenie krawędzi, aby uniknąć pominięcia pewnych miejsc lub kolizji.

Wykorzystaj kamerę AI do rejestrowania obrazów otaczającego środowiska. * Zrealizuj nagranie wideo. Dzięki interakcji z mikrofonem można zrealizować połączenie wideo (dotyczy niektórych modeli).

11 PL

Page 12

UWAGI PRZED UŻYCIEM

Ostrzeżenia

Przygotuj powierzchnie przeznaczone do sprzątania

Należy również usunąć ze sprzątanej powierzchni meble (np. krzesła) i odstawić je w odpowiednie miejsce.

Ustaw bariery ochronne

Umieszczenie ﬁzycznej bariery przy krawędzi stromego spadku może być konieczne, aby urządzenie nie spadało.

Usuń z podłogi wszelkie przedmioty takie jak przewody, ubrania czy kapcie, aby poprawić wydajność sprzątania.

Przed użyciem urządzenia na chodniku lub dywanie z frędzlami należy podwinąć brzegi z frędzlami pod dywan.

Pozostaw otwarte drzwi

Przy pierwszym użyciu należy upewnić się, że drzwi do wszystkich pomieszczeń zostały otwarte, aby umożliwić robotowi rozpoznanie całego mieszkania.

Zapewnij odpowiednie oświetlenie

Robot może unikać butów, gniazdek elektrycznych, przewodów itp. Należy upewnić się, że wszystkie powierzchnie przeznaczone do sprzątania są dobrze oświetlone, co może ułatwić omijanie przeszkód.

12PL

Nie należy stawać w wąskich przestrzeniach, jak drzwi i korytarze. Upewnij się, że nie blokujesz trasy robota, gdy urządzenie identyﬁkuje obszary.

Zapewnij wyraźną wizję robotowi i nie dopuść do zarysowania lub zabrudzenia obiektywu kamery AI odciskami palców lub tłustymi plamami. Do czyszczenia kamery należy używać czystej miękkiej ściereczki, zamiast środków czyszczących, detergentów lub sprayów.

Page 13

Skrócony opis obsługi

Przed użyciem urządzenia należy usunąć wszelkie materiały ochronne z robota i stacji OMNI.

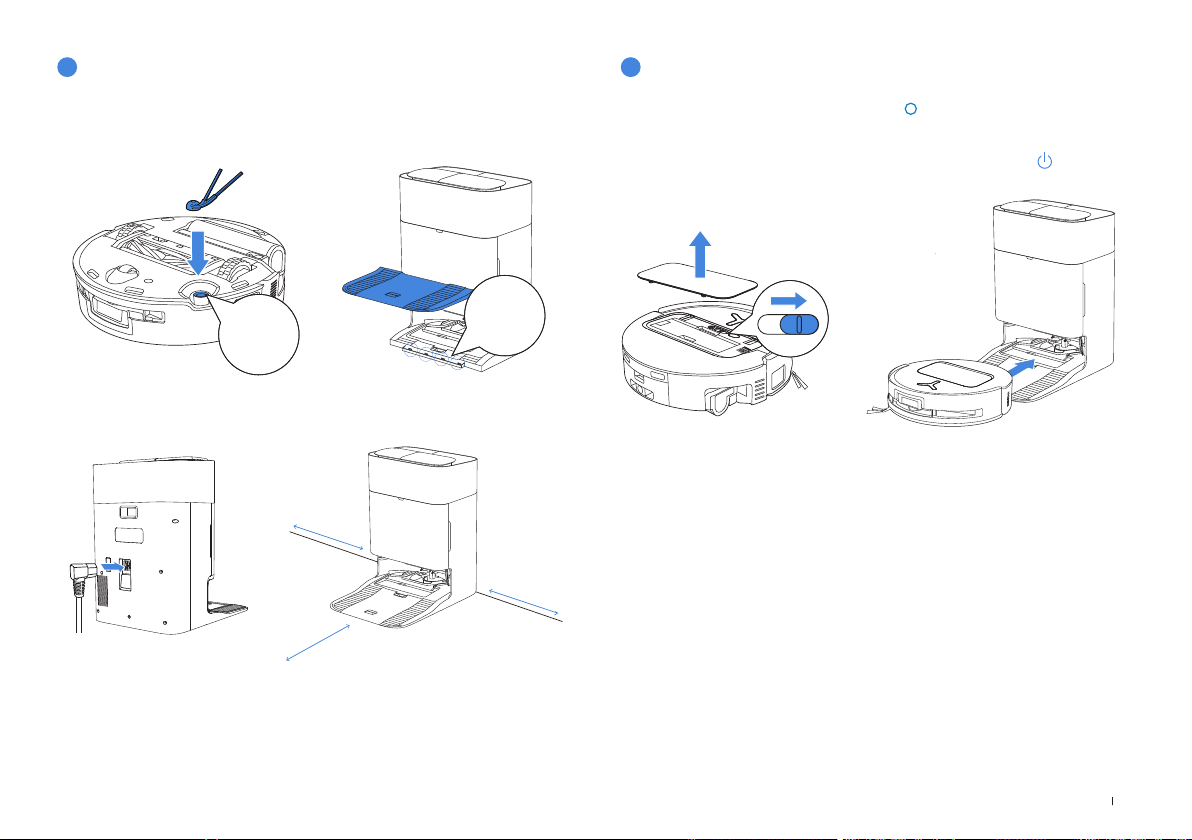

1. Instalacja

Odgłos kliknięcia oznacza prawidłową instalację.

Włączenie zasilania i ładowanie robota

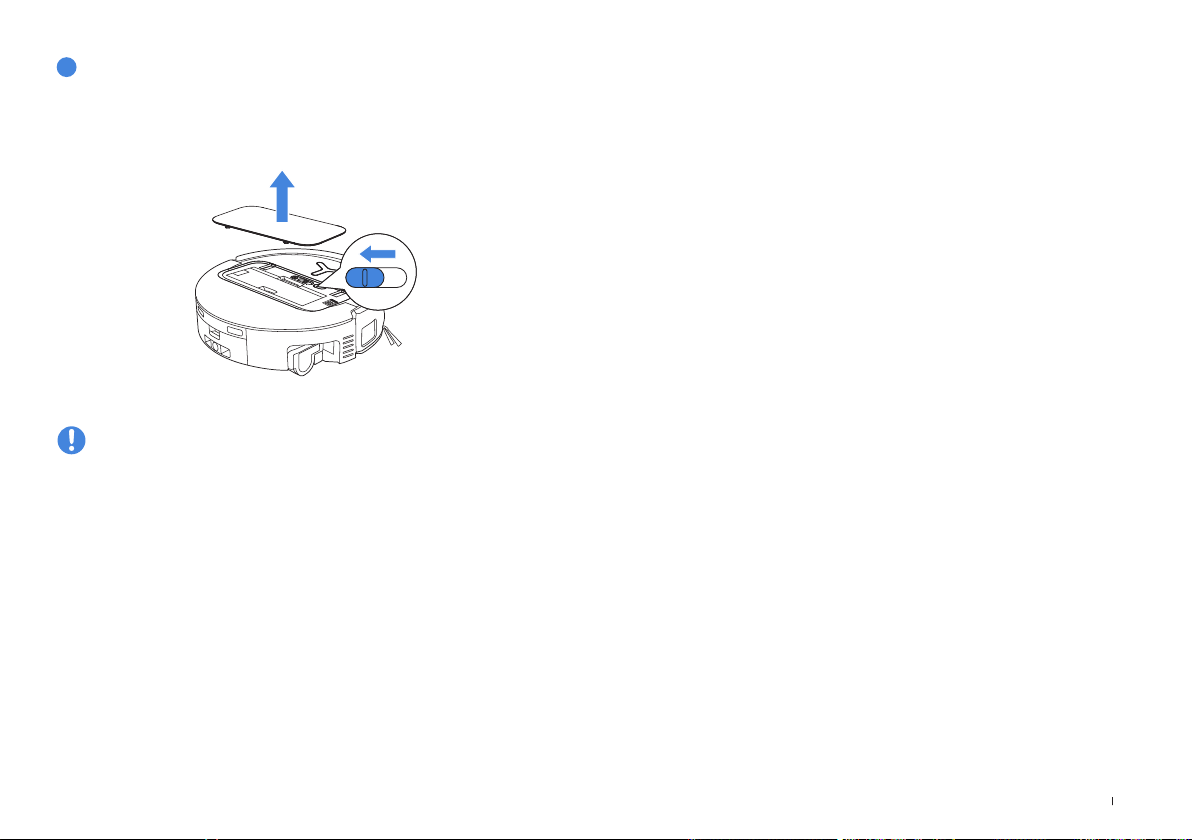

Włącz zasilanie za pomocą przełącznika zasilania znajdującego się pod pokrywą robota („I” oznacza włączenie zasilania, a „ ” wyłączenie). Umieść robota z przodu stacji, upewniając się, że stacja jest podłączona do zasilania sieciowego. Użyj aplikacji ECOVACS HOME, aby spowodować powrót robota do stacji OMNI w celu rozpoczęcia ładowania. Albo naciśnij i przytrzymaj przycisk na robocie przez trzy sekundy, a robot powróci do stacji w celu naładowania.

Kliknięcie

2. Podłączenie przewodu zasilającego i ustawienie stacji

Ustaw stację przy ścianie na równej, twardej powierzchni. Upewnij się, że żadne przedmioty nie znajdują się w odległości 0,05 m po obu stronach oraz 0,8 m przed nią.

≥

0.05m (0.16’)

≥

0.05m (0.16’)

0.8m (2.62’)

≥

Uwaga:

• Jeśli w pobliżu stacji OMNI znajdują się przedmioty odblaskowe, np. lustra i odblaskowe listwy przypodłogowe, należy je zakryć na wysokość 14 cm od dołu.

• Nie wolno umieszczać stacji OMNI w miejscu narażonym na bezpośrednie działanie promieni słonecznych.

• Należy umieścić stację w miejscu, w którym sygnał Wi-Fi jest silny.

Uwaga:

• Robota nie można ładować, jeśli zasilanie jest wyłączone.

• Po zakończeniu sprzątania zaleca się nie wyłączać zasilania robota, ale ładować go, aby był lepiej przygotowany do następnej sesji sprzątania.

• Zalecane jest, aby robot rozpoczynał sprzątanie ze stacji OMNI. Nie wolno przesuwać stacji OMNI podczas pracy robota.

13 PL

Page 14

Pobieranie aplikacji ECOVACS HOME

Pobierz aplikację ECOVACS HOME, aby korzystać z dodatkowych funkcji.

Możesz zeskanować kod QR na robocie, aby pobrać aplikację.

Pod górną pokrywą

Albo wyszukaj ECOVACS HOME w sklepie aplikacji mobilnych, aby pobrać aplikację.

ECOVACS HOME

Uwaga: Postępuj zgodnie ze wskazówkami aplikacji, aby zarejestrować się, zalogować i połą-

czyć urządzenie z aplikacją.

Połączenie robota z aplikacją

Poprzez Bluetooth: Włącz robota i uruchom tryb Bluetooth w telefonie komórkowym.

Zezwól aplikacji na połączenie z telefonem komórkowym poprzez Bluetooth. Dotknij

, aby zeskanować kod QR na robocie, albo dotknij

szukać znajdującego się w pobliżu robota.

Poprzez Wi-Fi: Możesz również połączyć robota z aplikacją w inny sposób, zgodnie

ze wskazówkami wyświetlanymi na stronie aplikacji.

Uwaga: Aby zapewnić większe możliwości, należy połączyć się poprzez Bluetooth.

Wymagania sieci Wi-Fi:

• Należy korzystać z mieszanej sieci 2,4 GHz lub 2,4/5,0 GHz.

• Router powinien obsługiwać standard 802.11b/g/n i protokół IPv4.

• Nie wolno korzystać z wirtualnej sieci prywatnej VPN (Virtual Private Network) ani serwera proxy.

• Nie wolno korzystać z sieci ukrytej.

• WPA i WPA2 z wykorzystaniem szyfrowania TKIP, PSK, AES/CCMP.

• Protokół WEP EAP (Enterprise Authentication Protocol) nie jest obsługiwany.

• Należy korzystać z kanałów Wi-Fi od 1 do 11 w Ameryce Północnej oraz kanałów od 1 do 13 poza Ameryką Północną (skontaktuj się z lokalnym organem regulacyjnym).

• Jeśli używasz przedłużacza/repeatera sieci, nazwa sieci (SSID) i hasło są takie same jak w sieci podstawowej.

• Należy włączyć WPA2 w routerze.

w aplikacji, aby wy-

Wskaźnik Wi-Fi

Wolno pulsuje na biało Rozłączenie z Wi-Fi

Szybko pulsuje na biało Połączenie

Świeci na biało Połączenie z Wi-Fi

Należy pamiętać, że dostęp do inteligentnych funkcji, np. zdalne uruchomienie, interakcja głosowa, wyświetlanie map 2D/3D, ustawienia sterowania i spersonalizowane sprzątanie (w zależności od różnych urządzeń), wymaga od użytkowników pobrania i korzystania z aplikacji ECOVACS HOME, która jest stale aktualizowana. Musisz zaakceptować naszą Politykę prywatności i Umowę użytkownika, abyśmy mogli przetwarzać niektóre z Twoich podstawowych i koniecznych informacji oraz umożliwić Ci obsługę urządzenia za pomocą aplikacji ECOVACS HOME. Brak akceptacji spowoduje, że niektóre z wyżej wymienionych inteligentnych funkcji mogą być niedostępne w aplikacji ECOVACS HOME. Jednak nadal można korzystać z podstawowych funkcji urządzenia w trybie ręcznej obsługi.

14PL

Page 15

Informacje o interfejsie sieciowym

Nazwa Opis

Bluetooth

Wi-Fi*

Aplikacja

ECOVACS

HOME

Włącz Bluetooth, aby połączyć robota z siecią podczas konﬁguracji sieci.

Ułatw przesyłanie danych między aplikacją a robotem, umożliwiając sterowanie robotem za pomocą aplikacji.

Produkty ﬁrmy ECOVACS oferują inteligentne funkcje, np. konﬁguracja sieci, mapowanie i wybvór trybu sprzątania (określone dla każdego produktu). Aby korzystać z tych funkcji, użytkownicy muszą pobrać i używać oﬁcjalnej aplikacji ECOVACS HOME.

* Roboty serii DEEBOT z funkcją odkurzania są przeznaczone do domowych scenariuszy sprzątania. Do działania urządzenia wymagana jest domowa sieć Wi-Fi, a ochrona anty-DDoS wymaga skonﬁgurowania przez użytkowników wustawieniach trasy.

Napełnienie zbiornika na czystą wodę i dodanie

środka czyszczącego (sprzedawany osobno)

Napełnij wodą zbiornik na czystą wodę. W razie potrzeby dodaj odpowiednią ilość środka czyszczącego wykorzystując nakrętkę do butelki. Umocuj pokrywę zbiornika, delikatnie potrząśnij, aby wymieszać. Następnie użyj.

Zbiornik na czystą wodę

Zbiornik na brudną wodę

Rozpoczęcie sprzątania

1. Rozpoczęcie mapowania

Rozpocznij mapowanie za pomocą aplikacji ECOVACS HOME.

Tworząc mapę po raz pierwszy należy postępować za robotem, aby pomóc robotowi w eliminowaniu drobnych problemów. Na przykład robot może zostać zablokowany pod meblami. Należy zapoznać się z poniższymi rozwiązaniami:

1. Umieść wyżej swoje niskie meble do siedzenia, jeśli to możliwe;

2. Zasłoń spody mebli;

3. Skonﬁguruj wirtualną granicę za pomocą aplikacji.

Podczas mapowania robot automatycznie rozpoznaje środowisko domowe. Trasa eksploracji może różnić się od trasy sprzątania.

2. Rozpoczęcie sprzątania

• Zbiornik na wodę robota jest automatycznie napełniany przez stację OMNI. Ręczne napełnianie nie jest konieczne.

• Podczas zmywania robot rozpoznaje rodzaj podłogi i jest w stanie automatycznie unieść mopy po natknięciu się na dywan. Nie należy używać robota na włochatych chodnikach ani dywanach o włosiu dłuższym niż 10 mm. Zalecane jest złożenie włochatych dywaników o włosiu dłuższym niż 10 mm podczas procedury sprzątania lub przejście do Map (mapowanie) > Carpet Cleaning Stategy (strategia czyszczenia dywanów) w aplikacji ECOVACS HOME, aby oznaczyć obszar z włochatymi dywanikami jako strefę zakazu wstępu.

Przed pierwszym sprzątaniem upewnij się, że robot znajduje się w stacji OMNI ijest w pełni naładowany. Dotknij przycisk na robocie, aby rozpocząć sprzątanie. Możesz również użyć aplikacji ECOVACS HOME, aby rozpocząć sprzątanie.

3. Pauza

Dotknij przycisk na robocie, aby wstrzymać pracę robota. Możesz również użyć aplikacji ECOVACS HOME, aby wstrzymać pracę robota.

4. Wybudzanie

Po wstrzymaniu pracy wszystkie wskaźniki na robocie wyłączą się po chwili. Aby wybudzić robota, krótko naciśnij przycisk .

Krótkie

naciśnięcie:

Uwaga:

• Użyj czystej suchej ściereczki do wytarcia wody z powierzchni zbiornika przed umieszczeniem go na miejscu.

• Przed użyciem urządzenia szczelnie zamknij górne pokrywy zbiorników na wodę.

• Krople wody w zbiorniku na wodę pozostały po przetestowaniu działania; możesz korzystać z urządzenia.

• Aby zapewnić optymalne rezultaty sprzątania, zalecane jest stosowanie wyłącznie środka czyszczącego ﬁrmy ECOVACS. Środek czyszczący jest sprzedawany osobno i można go zakupić na stronie internetowej:

https://www.ecovacs.com.

15 PL

Page 16

5. Powrót do stacji OMNI

Użyj aplikacji ECOVACS HOME lub naciśnij i przytrzymaj przycisk na robocie przez trzy sekundy, aby spowodować powrót robota do stacji w celu naładowania.

3 sekundy

6. Tryb głębokiego uśpienia

Robot przełączy się do trybu głębokiego uśpienia, aby chronić akumulator, jeśli robot pozostaje poza stacją OMNI przez około dziesięć godzin. Należy wyłączyć i włączyć robota, aby go wybudzić.

Regularna konserwacja

Częstotliwość czynności konserwacyjnych

Aby zapewnić optymalną wydajność, należy regularnie przeprowadzać czynności konserwacyjne i wymieniać części z następującą częstotliwością:

Część Częstotliwość

Wymienny mop rolkowy Co tydzień Co 1 do 2 miesięcy

Pojemnik na wodę Co tydzień /

Pojemnik na brudną wodę Co tydzień /

Worek na kurz / Co 2 do 3 miesięcy

Szczotka boczna

Szczotka główna Co tydzień

Filtr Co tydzień Co 3 do 6 miesięcy

Czujnik wykrywania krawędzi

Kółka uniwersalne

Czujniki antyupadkoweZderzak

Gniazda ładujące robota

Styki ładowania w stacji OMNI

Moduł lasera d-ToF

Kamera AIVI

Zbiornik na czystą wodę

Zbiornik na brudną wodę Co miesiąc /

Wnętrze pojemnika na brud Co miesiąc /

Korpus i spód stacji Co miesiąc /

Pojemnik do mycia mopa

czynności

konserwacyj-

nych

Co dwa tygo-

dnie

Mniej więcej co

miesiąc

Co 3 do 6 miesięcy

Co 5 do 6 miesięcy

Częstotliwość

wymian

Co 3 do 6 miesięcy

Co 6 do 12 miesię-

16PL

Page 17

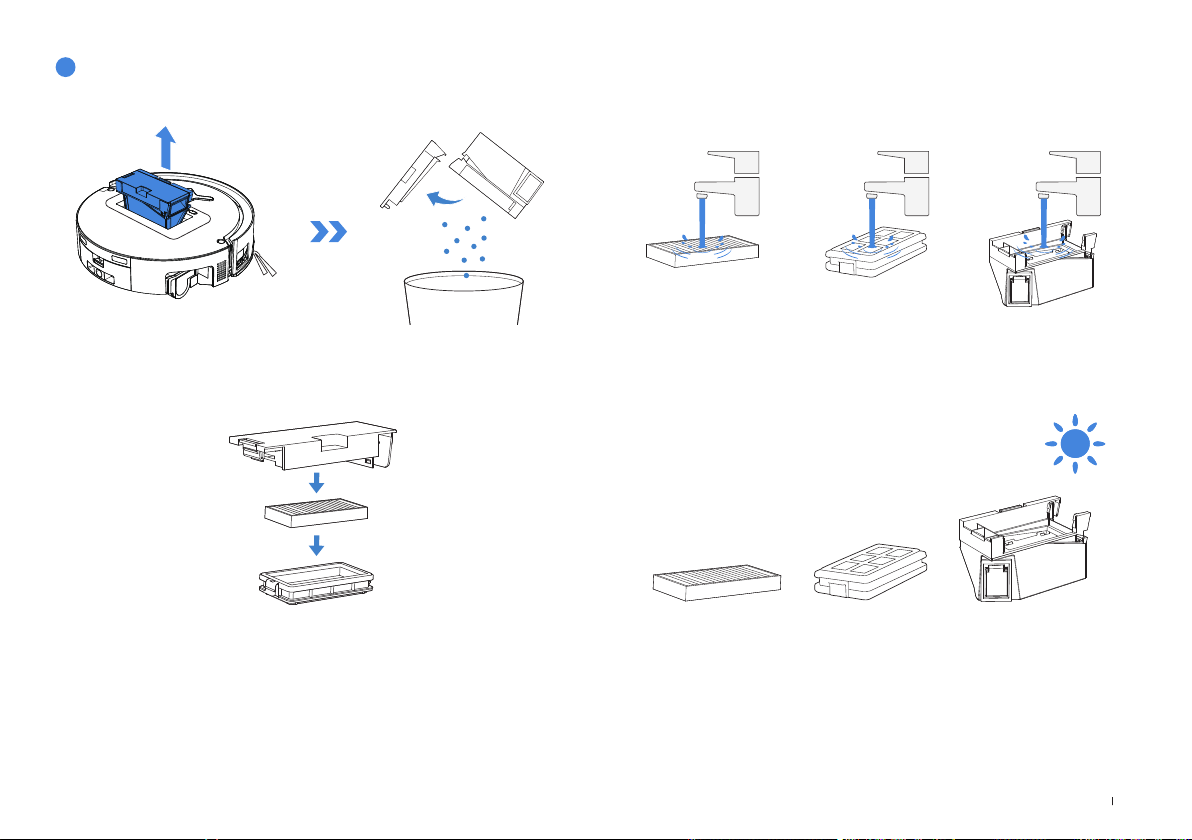

Pojemnik na kurz

1. Zdemontuj pojemnik na kurz. Następnie otwórz pokrywę, aby opróżnić pojemnik

na kurz.

3. Możesz opłukać elementy. Następnie dobrze je otrząśnij, aby usunąć krople wody.

Uwaga:

• Wypłucz ﬁltr wodą.

• Do czyszczenia ﬁltra nie wolno używać palców ani szczoteczki.

2. Otwórz pokrywę pojemnika na kurz, aby zdemontować ﬁltr i siatkę ﬁltra.

4. Osusz pojemnik na kurz i ﬁltr na powietrzu.

Należy dokładnie osuszyć ﬁltr przed użyciem.

17 PL

Page 18

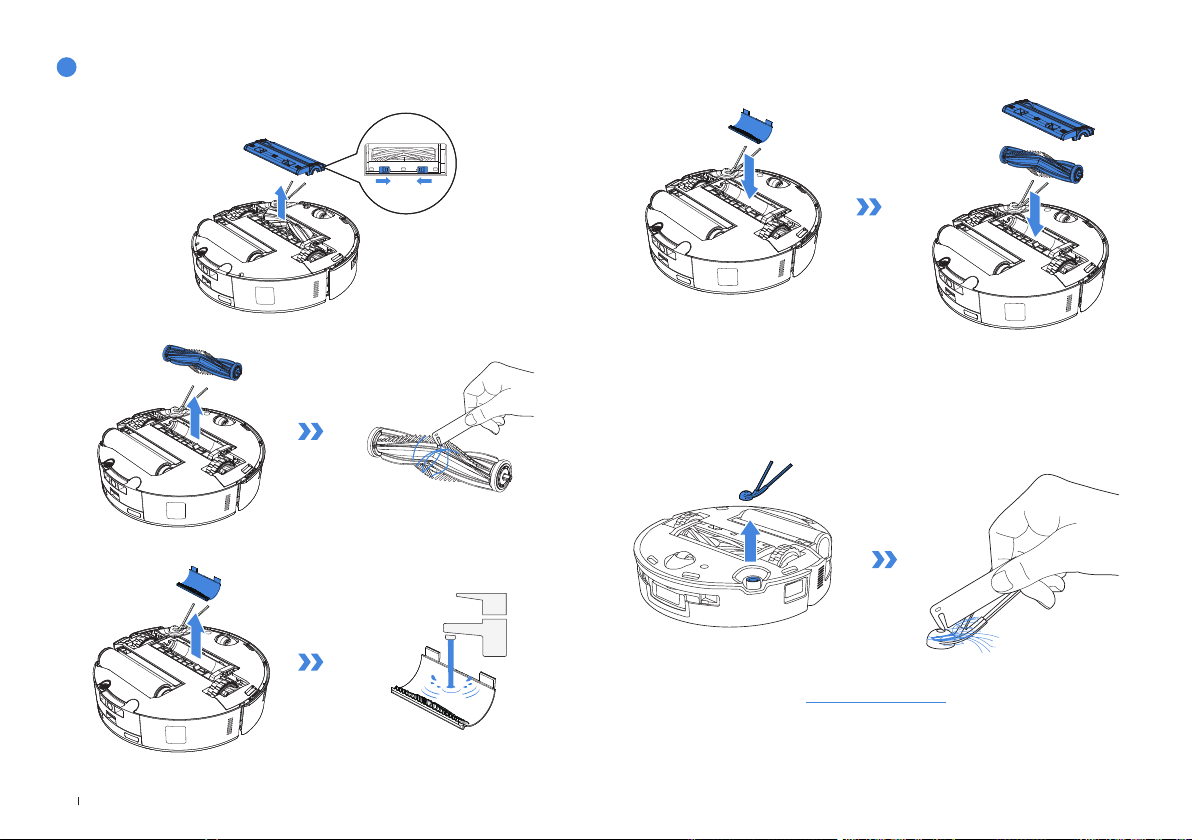

Konserwacja szczotki głównej i szczotki bocznej

Wyczyść szczotkę główną.

1. Zdejmij pokrywę szczotki głównej.

2. Zdejmij i wyczyść szczotkę główną.

3. Wyjmij, wyczyść i osusz szczotkę grzebieniową.

4. Zainstaluj szczotkę grzebieniową, szczotkę główną i pokrywę szczotki głównej.

Wyczyść szczotkę boczną

Zdejmij i wyczyść szczotkę boczną.

Uwaga: Więcej wielofunkcyjnych narzędzi czyszczących można znaleźć w aplikacji ECOVACS

HOME lub na stronie internetowej: https://www.ecovacs.com.

18PL

Page 19

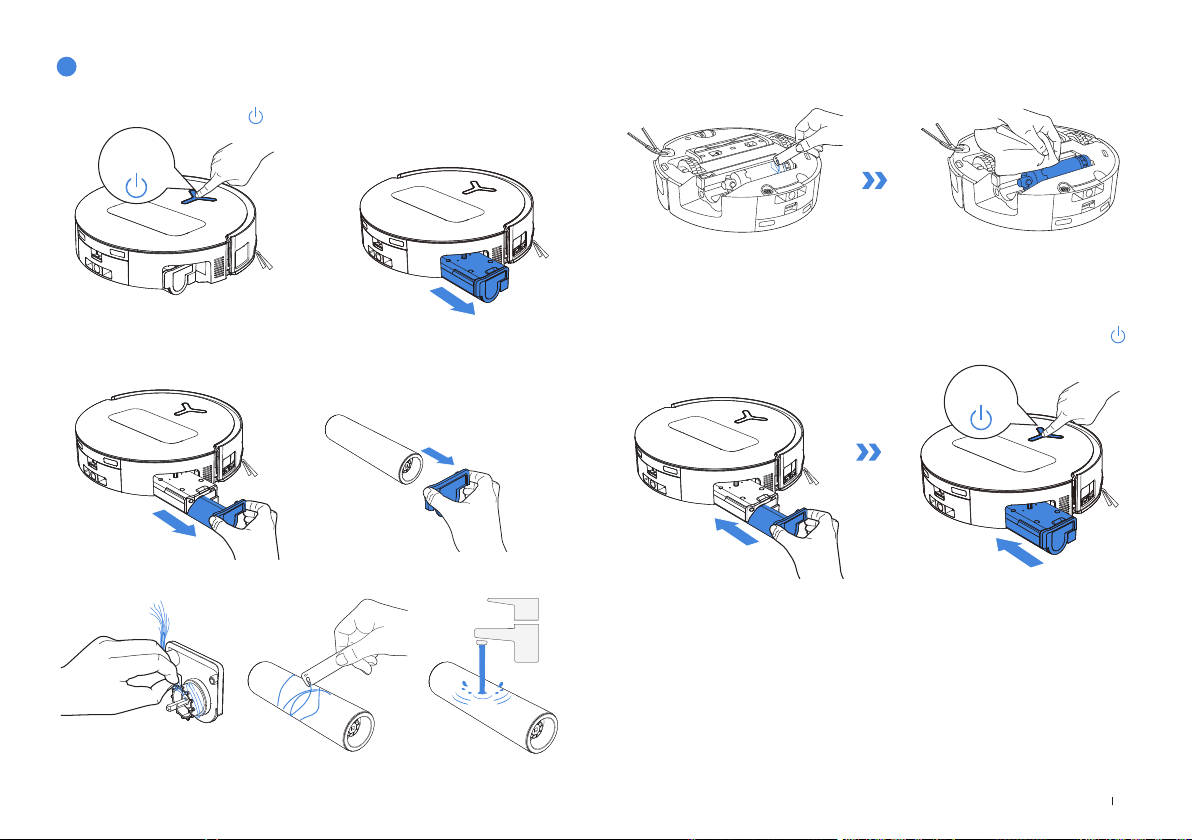

Mop rolkowy, pojemnik na wodę i pojemnik na brudną wodę

Wyczyść mopa rolkowego.

1. Dotknij dwukrotnie przycisk , aby zwolnić elementy mopa rolkowego.

Dwukrotne

dotknięcie

Uwaga: Należy unikać nadmiernej siły przy obchodzeniu się z wałkiem; należy go ostrożnie

zdejmować i nakładać.

2. Naciśnij przycisk odblokowania, aby zdjąć wałek.

3. Wyczyść mopa rolkowego.

4. Oczyść wnętrze wałka.

Uwaga: Nie wolno używać wody do czyszczenia korpusu urządzenia.

5. Wsuń mop rolkowy do osłony końcówki wałka i dwukrotnie dotknij przycisk , aby go schować.

Dwukrotne

dotknięcie

19 PL

Page 20

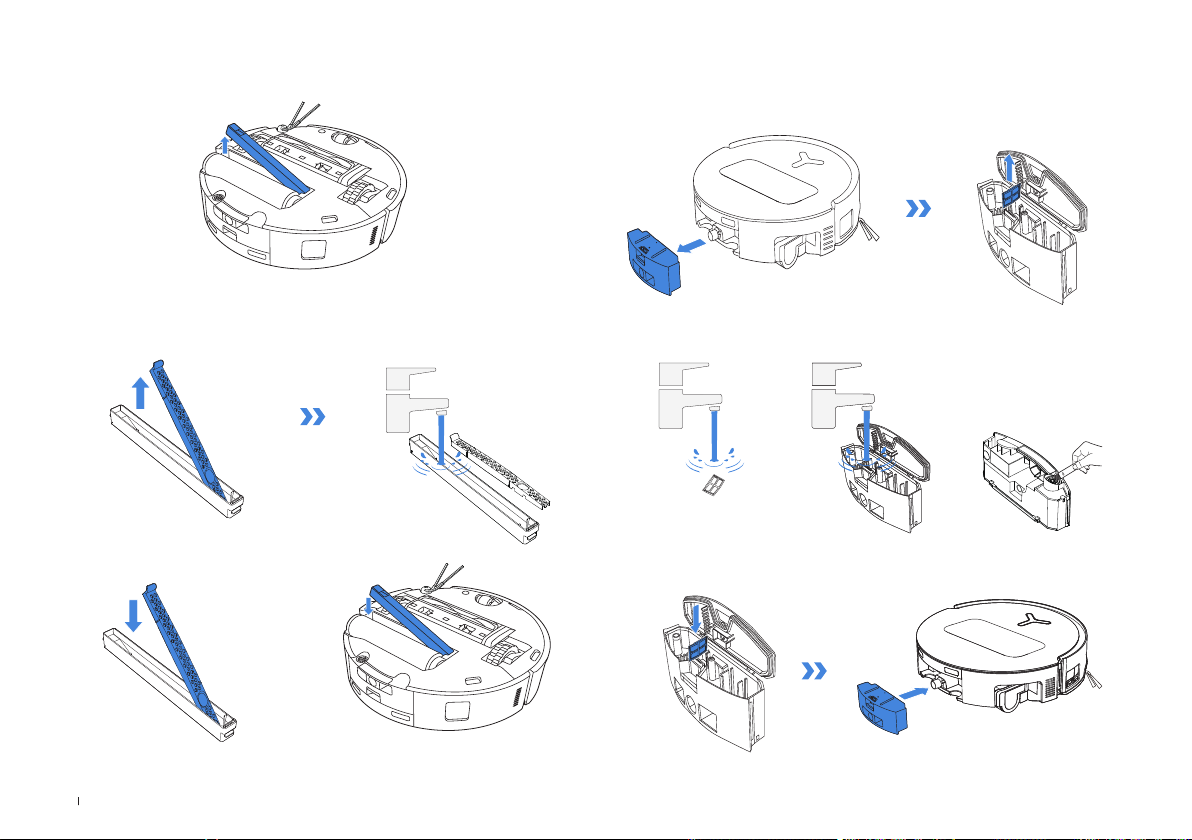

Czyszczenie pojemnika na wodę Czyszczenie pojemnika na brudną wodę

1. Zdejmij pojemnik na wodę.

Uwaga: Jeśli robot nie znajduje się w trybie suszenia, podczas obracania może wyciekać

niewielka ilość pozostającej wody.

2. Zdejmij i oczyść elementy pojemnika na wodę.

1. Zdemontuj pojemnik na brudną wodę i ﬁltr.

2. Oczyść ﬁltr, pojemnik i odpływ ścieków.

3. Zainstaluj elementy pojemnika na wodę w sposób przedstawiony na rysunku.

20PL

3. Zainstaluj ponownie ﬁltr i mocno dociśnij. Następnie ponownie zamontuj pokrywę pojemnika na brudną wodę.

Page 21

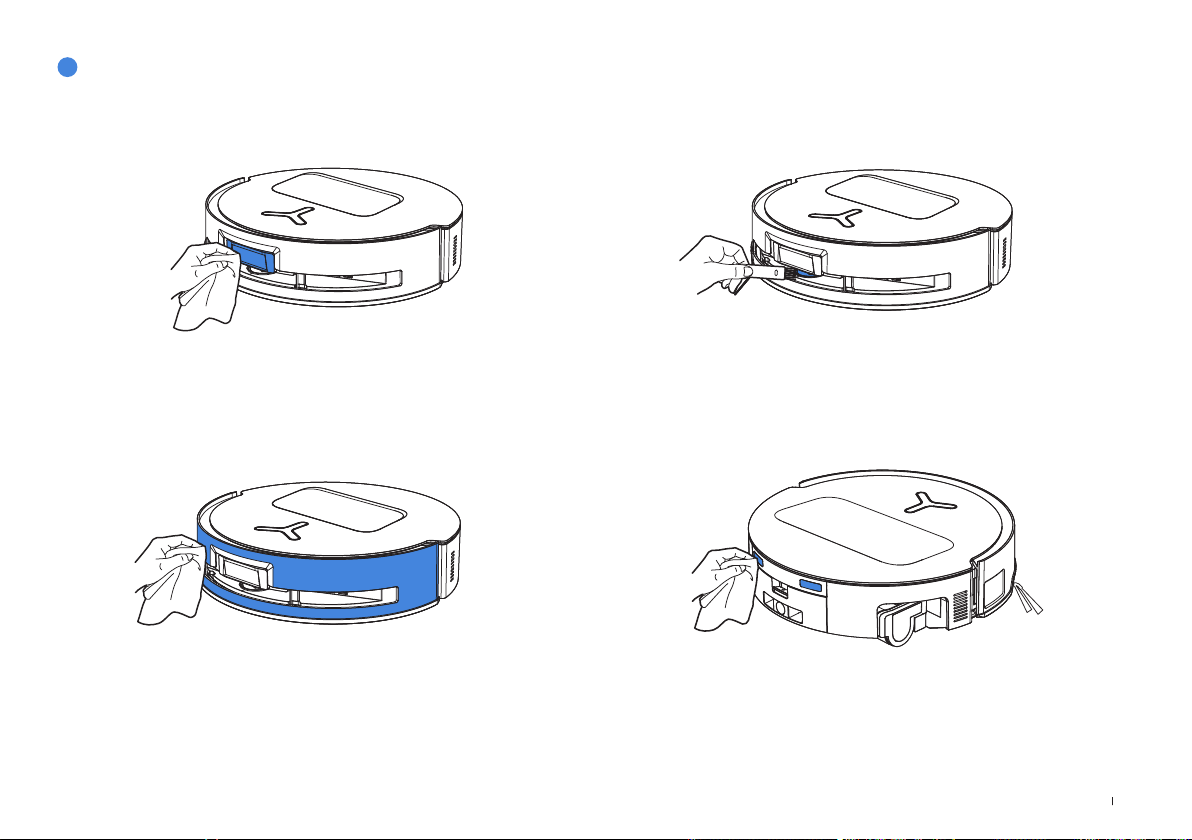

Inne elementy

Czyszczenie soczewki czujnika

Czyszczenie zderzaka

Uwaga: Podczas czyszczenia modułu lasera obróć soczewkę modułu do przodu i delikatnie

oczyść szczoteczką.

Czyszczenie gniazd ładujących

Do czyszczenia czujników antyupadkowych i zderzaka wykorzystaj suchą ściereczkę, aby zapobiec uszkodzeniom spowodowanym przez wodę.

Uwaga: Wyczyść gniazda suchą ściereczką. Aby zapobiec uszkodzeniom spowodowanym

przez wodę, należy unikać stosowania namoczonej ściereczki.

21 PL

Page 22

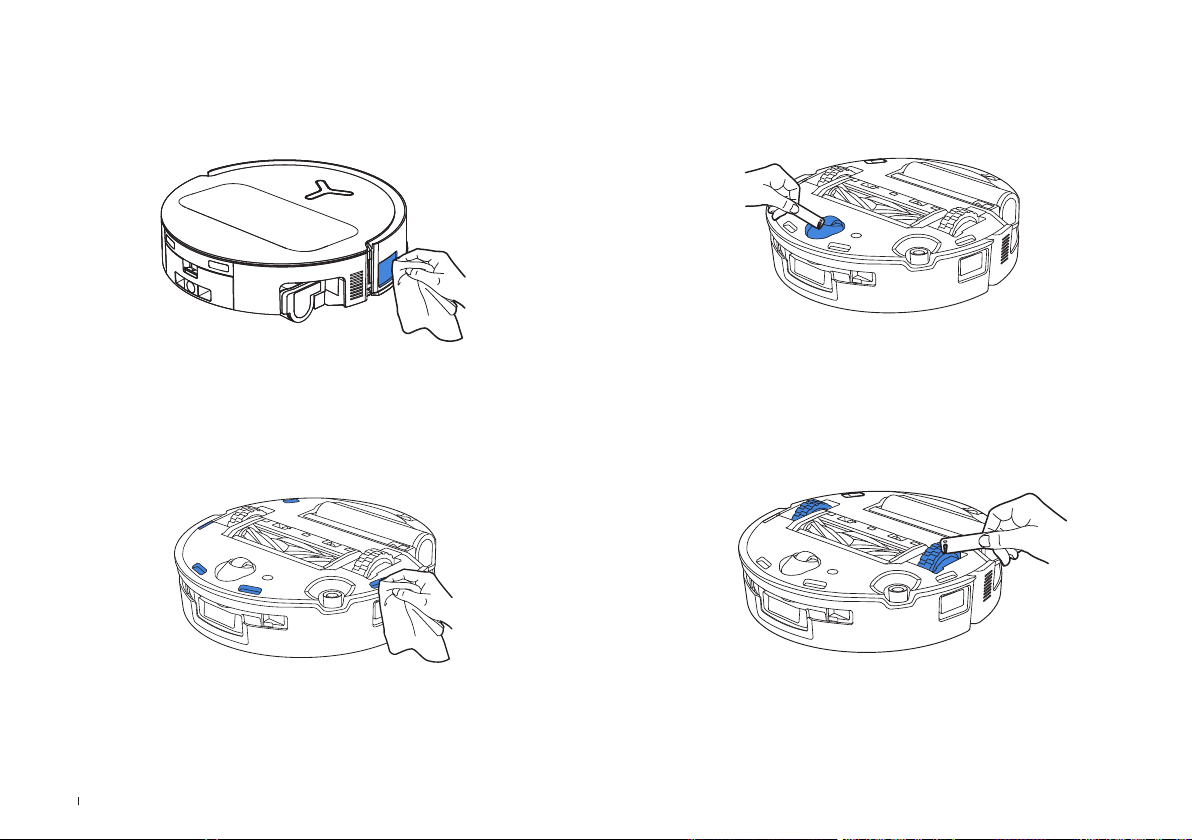

Czyszczenie czujnika wykrywania krawędzi

Czyszczenie kółek uniwersalnych

Czyszczenie czujników antyupadkowych

Uwaga: Aby zapobiec uszkodzeniom spowodowanym przez wodę, nie wolno stosować

namoczonej ściereczki do czyszczenia styków ładujących.

22PL

Czyszczenie kółek napędowych

Page 23

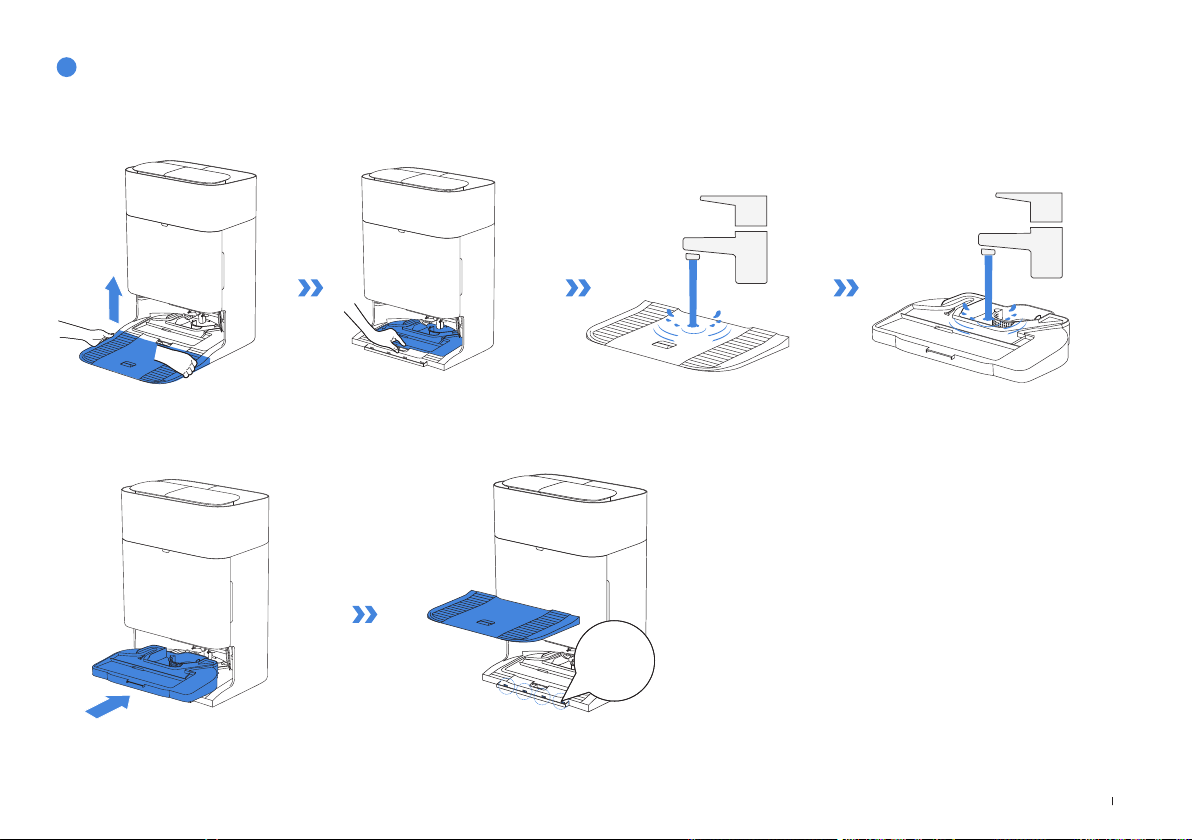

Pojemnik do mycia mopa i podstawa stacji

1. Zdemontuj i oczyść pojemnik do mycia mopa i podstawę stacji.

2. Zainstaluj pojemnik i podstawę.

Uwaga: Zainstaluj prawidłowo pojemnik i podstawę, aby zapobiec nieprawidłowemu działaniu.

Kliknięcie

23 PL

Page 24

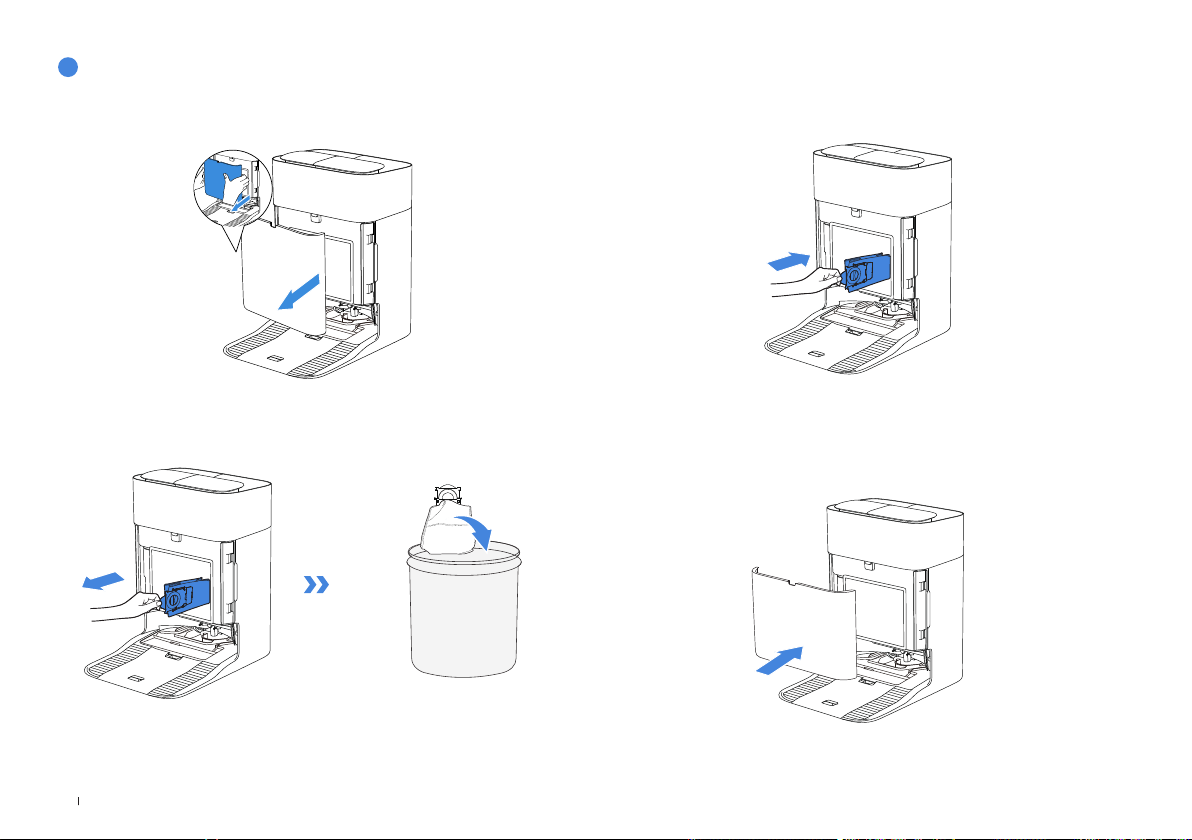

Worek na kurz

1. Zdejmij pokrywę pojemnika na brud. 3. Wyczyść pojemnik na brud suchą ściereczką i zainstaluj nowy pojemnik na kurz. Prawidłową instalację potwierdzi odgłos kliknięcia.

2. Wyjmij jednorazowy worek na kurz w kierunku wskazanym strzałką i usuń go. 4. Załóż ponownie worek na kurz i mocno dociśnij pokrywę, aby zabezpieczyć ją

Uwaga: Przytrzymaj uchwyt, aby wyjąć worek na kurz, co może skutecznie zapobiec wydosta-

niu się kurzu.

24PL

na miejscu.

Page 25

Przechowywanie

Przed przechowywaniem należy w pełni naładować i wyłączyć robota. Należy ładować robota co 1,5 miesiąca, aby zapobiec nadmiernemu rozładowaniu akumulatora.

Należy pamiętać, że robota nie można ładować, jeśli jest wyłączony.

• Po zakończeniu sprzątania zaleca się nie wyłączać zasilania robota, ale ładować go, aby był

lepiej przygotowany do następnej sesji sprzątania.

• Jeśli akumulator jest nadmiernie rozładowany lub nie był używany przez dłuższy czas, robot

może nie zostać naładowany. Skontaktuj się z ﬁrmą ECOVACS w celu uzyskania pomocy. Baterii nie wolno demontować samodzielnie.

• W przypadku nie używania urządzenia przed dłuższy czas należy utrzymać pojemnik na

brudną wodę, zbiorniki na wodę i mopy rolkowe w suchości.

25 PL

Page 26

ROZWIĄZYWANIE PROBLEMÓW

W przypadku wystąpienia możliwych opisanych poniżej problemów zapoznaj się z odpowiednimi rozwiązaniami.

Lp. Usterka Możliwa przyczyna Rozwiązanie

Robot nie łączy się z aplikacją

ECOVACS HOME.

Nie można utworzyć mapy

mebli w aplikacji.

Szczotka boczna wypada

podczas użytkowania urządzenia.

Robot nie wykrywa sygnału.

Robot nie może powrócić do stacji.

Wprowadzono nieprawidłową nazwę użytkownika lub hasło Wi-Fi.

Robot nie znajduje się w zasięgu sygnału domowej sieci Wi-Fi.

Robot nie znajduje się w stanie konﬁguracji.

Na liście sieci Wi-Fi brak domowej sieci Wi-Fi.

Została zainstalowana nieprawidłowa aplikacja. Pobierz i zainstaluj aplikację ECOVACS HOME.

Przesunięcie robota podczas sprzątania może spowodować utratę mapy.

Automatyczne czyszczenie nie zostało zakończone.

Szczotka boczna nie została prawidłowo zainstalowana. Podczas sprzątania nie wolno przesuwać robota.

Stacja jest nieprawidłowo umieszczona.

Stacja nie jest zasilana lub została przesunięta.

Robot nie rozpoczyna sprzątania ze stacji OMNI. Zalecane jest, aby robot rozpoczynał sprzątanie ze stacji OMNI.

Trasa powrotu robota do stacji w celu naładowania jest zablokowana. Na przykład: drzwi do pomieszczenia, wktórym znajduje się stacja, są zamknięte.

Wprowadź prawidłowe dane logowania do Wi-Fi.

Upewnij się, że robot znajduje się w zasięgu sygnału domowej sieci Wi-Fi. Staraj się trzymać jak najbliżej routera.

Naciśnij przycisk RESET, aby połączyć robota z telefonem poprzez Bluetooth. Jeśli połączenie zakończy się niepowodzeniem, naciśnij przycisk RESET i przycisk VACS HOME.

Sprawdź, czy nazwa sieci Wi-Fi zawiera znaki specjalne. Nie należy używać znaków specjalnych, jak: ! @#& ¥%/\. Nie wolno korzystać z sieci 5 GHz.

Podczas sprzątania nie wolno przesuwać robota.

Upewnij się, że robot automatycznie wraca do stacji OMNI po zakończeniu sprzątania.

Należy prawidłowo umieścić stację, zgodnie ze wskazówkami podanymi w sekcji [Skrócony opis obsługi].

Sprawdź, czy stacja OMNI jest podłączona do zasilania sieciowego. Nie wolno przesuwać stacji OMNI.

Należy utrzymać trasę powrotu robota do stacji w celu naładowania wolną od przeszkód.

aby połączyć się poprzez aplikację ECO-

26PL

Page 27

Lp. Usterka Możliwa przyczyna Rozwiązanie

Robot wraca do stacji przed

zakończeniem sprzątania.

Nie można naładować

robota.

Podczas sprzątania robot

pracuje bardzo głośno.

Robot blokuje się podczas

pracy i zatrzymuje.

Pomieszczenie jest tak duże, że robot musi powrócić do stacji, aby się naładować.

Należy włączyć Auto Resume (automatyczne wznawianie zadania). Aby uzyskać więcej informacji, należy postępować zgodnie ze wskazówkami podanymi w aplikacji.

W przypadku bardzo skomplikowanych układów domów wydajność sprzątania może zostać obniżona, co może

Uprość układ swojego domu.

skutkować niekompletnym sprzątaniem.

Robot nie jest włączony. Włącz robota.

Upewnij się, że gniazda ładujące robota dokładnie łączą się ze

Gniazda ładujące robota nie łączą się ze stykami ładowania w stacji OMNI.

stykami ładowania w stacji oraz pulsuje wskaźnik . Sprawdź, czy gniazda ładujące robota i styki ładowania w stacji OMNI nie są

zanieczyszczone. Należy czyścić te elementy zgodnie ze wskazówkami podanymi z w sekcji [Regularna konserwacja].

Sprawdź, czy stacja OMNI jest podłączona do zasilania sieciowego.

Podstawa nie została zainstalowana na miejscu.

Szczotka główna/szczotka boczna zaplątała się lub zablokowany jest pojemnik na kurz/ﬁltr.

Upewnij się, że stacja OMNI jest podłączona do zasilania.

Informacje na temat prawidłowej instalacji można znaleźć w sekcji [Skrócony opis obsługi].

Zalecane jest regularne oczyszczanie szczotki głównej, szczotki bocznej, pojemnika na kurz, ﬁltra itp.

Robot znajduje się w trybie pracy intensywnej. Przełącz urządzenie do pracy w trybie standardowym.

Robot zaplątał się w coś na podłodze (przewody, opadające zasłony, frędzle dywanu itp.).

Robot może zablokować się pod meblami z prześwitem o podobnej wysokości.

Robot blokuje się w wąskim obszarze.

Robot spróbuje uwolnić się na wiele sposobów. Jeśli mu się nie uda, ręcznie usuń przeszkody i zrestartuj robota.

Umieścić wyżej meble, ustaw ﬁzyczną barierę lub wirtualną granicę w aplikacji ECOVACS HOME.

Uporządkuj mieszkanie, ustaw ﬁzyczną barierę lub wirtualną granicę w aplikacji ECOVACS HOME.

27 PL

Page 28

Lp. Usterka Możliwa przyczyna Rozwiązanie

Podczas pracy robota mogą pojawić się następujące problemy: nieuporządkowana trasa sprzątania, odchylenia od trasy sprzątania, powtórne sprzątanie oczyszczonych miejsc ipomijanie małych obszarów. (Jeśli istnieje duża

powierzchnia, która nie została tymczasowo oczyszczona, robot automatycznie oczyści pominięte miejsce. Czasami robot ponownie wejdzie do wyczyszczone-

Przedmioty takie jak przewody i kapcie znajdujące się na podłodze blokują robota.

Gdy robot wchodzi na stopnie, progi lub belki drzwiowe, kółka napędowe mogą ślizgać się po podłożu, co może mieć wpływ na zdolność urządzenia do poruszania się po całym domu.

Praca na świeżo woskowanych i wypolerowanych podłogach lub gładkich płytkach skutkuje mniejszym tarciem między kółkami napędowymi a podłożem.

Przed rozpoczęciem sprzątania należy uporządkować porozrzucane przewody, kapcie i inne przedmioty na podłożu, możliwie najdokładniej. Jeśli podczas sprzątania zostanie pominięty jakiś obszar, robot automatycznie to skoryguje. Należy powstrzymać się od przeszkadzania pracującemu robotowi (np. przez przesuwanie go lub blokowanie jego trasy).

Zalecane jest zamknięcie drzwi objętego obszaru i posprzątanie go osobno. Po zakończeniu sprzątania robot powróci na miejsce startu.

Przed sprzątaniem należy odczekać, aż wosk wyschnie.

go pomieszczenia, co nie musi oznaczać powtarzania sprzątania, ale że robot odnalazł pominięte miejsce.)

Opóźnienie zdalnego ste-

rowania.

Po powrocie do stacji

OMNI robot nie opróżnia pojemnika na kurz.

Ze względu na różnice w układzie domów do niektórych obszarów robot nie może wejść.

Sygnał Wi-Fi jest słaby, co powoduje powolne ładowanie wideo.

Funkcja automatycznego opróżniania nie została włączona w aplikacji ECOVACS HOME.

Ręczne przesunięcie robota z powrotem do stacji może nie uruchomić funkcji automatycznego opróżniania.

W trybie DO NOTDISTURB robot nie opróżnia kurzu po powrocie do stacji OMNI.

Stacja wykrywa obniżenie wydajności opróżniania.

Uporządkuj mieszkanie, aby umożliwić robotowi wstęp i sprzątanie.

Należy używać robota w miejscach o dobrym sygnale Wi-Fi.

Włącz funkcję automatycznego opróżniania w aplikacji ECOVACS HOME.

Zalecane jest pozwolenie robotowi na samodzielny powrót do stacji OMNI. Nie przesuwaj go ręcznie.

Wyłącz tryb DO NOTDISTURB w aplikacji ECOVACS HOME lub ręcznie uruchom opróżniane kurzu.

Wymień worek na kurz zgodnie ze wskazówkami podanymi wsekcji [Regularna konserwacja] i zamknij pojemnik na brud. Jeśli worek na kurz nie jest zapełniony, gdy aplikacja wyświetli komunikat, możesz ponownie włożyć worek.

Jeśli powyższe możliwe przyczyny zostaną wykluczone, elementy stacji mogą działać nieprawidłowo.

Aby uzyskać pomoc, skontaktuj się z działem obsługi klienta.

28PL

Page 29

Lp. Usterka Możliwa przyczyna Rozwiązanie

Zdejmij pojemnik na kurz i usuń ciała obce z wylotu.

Automatyczne opróżnianie za-

kończone niepowodzeniem.

Stacja wykrywa obniżenie wydajności opróżniania.

Wylot pojemnika na kurz jest zablokowany przez ciała obce.

Drobne cząsteczki przechodzą przez worek na kurz i gromadzą się na wewnętrznej stronie pojemnika na

Wyczyść wewnętrzną stronę pojemnika na brud.

brud.

Wewnętrzna strona pojemnika na

brud jest zanieczyszczona.

Worek na kurz został uszkodzony. Sprawdź i wymień worek na kurz.

Pojemnik na kurz nie jest prawidłowo zainstalowany. Prawidłowo zainstaluj worek na kurz.

Sprawdź, czy pokrywa pojemnika na brud jest prawidłowo zamknięta.

Zdejmij pojemnik na kurz i usuń ciała obce z wylotu.

Zainstaluj prawidłowo mop rolkowy zgodnie ze wskazówkami podanymi w sekcji 【REGULARNA KONSERWACJA】.

Wyczyść i prawidłowo zainstaluj mop rolkowy zgodnie ze wskazówkami podanymi w sekcji 【REGULARNA KONSERWACJA】.

Podczas pracy robota wydostaje

się kurz.

15 Mop rolkowy nie obraca się.

Pokrywa pojemnika na kurz nie została zamknięta.

Wylot pojemnika na kurz jest zablokowany przez ciała obce.

Mop rolkowy nie został prawidłowo zainstalowany.

Mop rolkowy został zablokowany przez ciała obce.

Obróć i naciśnij kółko napędowe, aby sprawdzić, czy nie ma żad-

Kółko napędowe zostało zabloko-

wane.

Kółko napędowe zostało zaplątane lub zablokowane przez ciała obce.

nych owinięć lub zablokowania przez ciała obce. Jeśli znajdziesz jakiekolwiek ciała obce, usuń je natychmiast. Jeśli problemu nie można rozwiązać, skontaktuj się z działem obsługi klienta celem uzyskania pomocy.

29 PL

Page 30

Lp. Usterka Możliwa przyczyna Rozwiązanie

Pojemnik do mycia mopa jest zapełniony wodą i nie można go opróżnić. Ko-

munikat głosowy informuje o usterce pojemnika do mycia mopa.

Usterka pojemnika na brud-

ną wodę

Zbiornik na brudną wodę nie został prawidłowo zainstalowany.

Korki uszczelniające w zbiorniku na brudną wodę nie zostały prawidłowo zainstalowane.

Pojemnik do mycia mopa został nieprawidłowo zainstalowany.

Podstawa pojemnika do mycia mopa uległa zabrudzeniu.

Sprawdź, czy pływak nie został zablokowany, gdy w podstawie pojemnika do mycia mopa nie było wody.

Stacja OMNI nie może normalnie odprowadzić wody.

Port ssący pojemnika do mycia mopa został zablokowany przez ciała obce.

Komunikat głosowy utrzymuje się po wypróbowaniu wszystkich powyższych rozwiązań.

Otwór odpływowy pojemnika na brudną wodę został zablokowany, a drążek odpływowy nie może działać prawidłowo.

Wskaż zbiornik na brudną wodę, aby upewnić się, że został prawidłowo zainstalowany.

Sprawdź, czy korki uszczelniające zostały prawidłowo zainstalowane.

Aby sprawdzić, czy stacja może prawidłowo odprowadzić wodę, należy postępować zgodnie ze wskazówkami podanymi w aplikacji. Jeśli próby odprowadzenia wody zakończą się niepowodzeniem, należy sprawdzić, czy ciała obce nie znajdują się między zbiornikiem na brudną wodę a stacją.

Upewnij się, że w porcie ssącym pojemnika do mycia mopa nie znajdują się ciała obce.

Wyjmij pojemnik do mycia mopa, aby umieścić pływak na swoim miejscu.

Umieść robota w stacji i dotknij dwukrotnie można rozwiązać, skontaktuj się z naszym działem obsługi klienta celem uzyskania pomocy.

Upewnij się, że w porcie ssącym pojemnika do mycia mopa nie znajdują się ciała obce.

Wyłącz i włącz zasilanie stacji. Jeśli problemu nie można rozwiązać, skontaktuj się z działem obsługi klienta celem uzyskania pomocy.

Zdemontuj i opróżnij pojemnik na brudną wodę, a następnie wypłucz go i ponownie zainstaluj. Jeśli problemu nie można rozwiązać, skontaktuj się z działem obsługi klienta celem uzyskania pomocy.

; jeśli problemu nie

Jeśli mimo zastosowania zalecanych rozwiązań problem nadal pozostaje, skontaktuj się z naszym działem obsługi klienta celem uzyskania pomocy.

30PL

Page 31

DANE TECHNICZNE

Model DEX68

Znamionowe parametry wejścia 20 V 2 A Czas ładowania ok. 4,5 godz.

Model stacji CH2497A

Znamionowe parametry wejścia

Znamionowy prąd wejściowy (ładowanie) 0,5 A Pobór mocy (opróżnianie) 650 W

Pobór mocy (mop do mycia gorącą wodą) 1650 W

Wymiary robota (dł.×szer.×wys. w mm) 353×351,5×98 mm

Wymiary stacji dokującej (dł.×szer.×wys. w mm)

Moc wyjściowa modułu bezprzewodowego jest mniejsza niż 100 mW. Uwaga: Dane techniczne i konstrukcyjne mogą ulec zmianie ze względu na nieustanne ulepszanie produktu. Więcej akcesoriów można znaleźć na stronie https://www.ecovacs.com.

220-240 V ～ 50-60 Hz

Znamionowe parametry wyjścia 20 V 2 A

338×459×500 mm (z podstawą)

338×276×500 mm (bez podstawy)

Użyj aparatu urządzenia mobilnego, aby zeskanować kod QR i uzyskać instrukcję obsługi.

31 PL

Page 32
