Echo Bear Cat SC3270T User Manual [es, en]

CHIPEADORAS/
TRITURADORAS
DE 3 PULGAS

SC3206 (70050) - B&S 205 cc

SC3305 (70080) - B&S 305 cc

SC3305E (70085) - B&S 305 cc Elec

SC3240 (70380) - HONDA 240 cc

ESPAÑOL

SC3240T (70580) - HONDA 240 cc Tow

SC3342 (75311) - B&S 342 cc

SC3270 - HONDA 270 cc

SC3270T - HONDA 270 cc Tow

Rev. 021308

VIN Range: 5VJAA00137W000009 - 5VJAA0012AW002577

MANUAL DEL PROPIETARIO

Manual P/N 14846-00

Companion to P/N 14849-00

SN Range: 705134 - A08786

Prefuncionamiento

ESTIMADO CLIENTE DE PRODUCTOS bEAR CAT DE ECHO

Gracias por comprar un producto Bear Cat de ECHO. La línea Bear Cat ha sido diseñada, probada y fabricada para brindarle años
de rendimiento confiable. A fin de mantener su máquina funcionando con total eficiencia, es necesario regularla adecuadamente
y realizar inspecciones a intervalos regulares. Las siguientes páginas lo ayudarán a operarla y mantenerla. Es importante leer y
comprender este manual antes de la puesta en funcionamiento de su máquina.

Si tiene preguntas o comentarios sobre este manual, llámenos sin cargo al 1-800-247-7335.

Si tiene preguntas o problemas con su máquina, llame o escriba al concesionario local de Bear Cat de ECHO autorizado.

Este documento está basado en la información disponible en el momento de su publicación. Bear Cat de ECHO está constantemente
realizando mejoras y desarrollando nuevos equipos. Por eso nos reservamos el derecho de realizar cambios o agregar mejoras a

nuestros productos sin asumir compromisos por los equipos vendidos con anterioridad.

ENVÍENOS SU TARJETA DE GARANTÍA

Con la documentación embalada con la máquina se incluye una tarjeta de garantía. Dedique unos minutos para completar la
información requerida en la tarjeta. Cuando nos envíe su tarjeta completa, registraremos su máquina e iniciaremos la cobertura bajo
nuestra garantía limitada.

PARA MANTENIMIENTO DE LA MÁQUINA
O REPUESTOS:

Para recibir ayuda para mantenimiento, póngase en contacto
con el concesionario autorizado más cercano de ECHO Bear
Cat o con la fábrica. Por repuestos, póngase en contacto con
el concesionario autorizado. El concesionario necesitará saber
el número de identificación de su máquina para brindarle un
servicio más eficaz. Consulte la información que sigue sobre
cómo identificar y registrar el número de identificación de su
máquina.

PARA MANTENIMIENTO DEL MOTOR O
REPUESTOS:

Para mantenimiento del motor o repuestos, póngase en contacto
con el concesionario autorizado de motores que se encuentre más
cerca. ECHO Bear Cat no se ocupa de repuestos, reparaciones
o garantías para motores.

UbICACIÓN DEL NÚMERO DE
IDENTIFICACIÓN

Su máquina tiene un número de serie o un número de identificación
de vehículo (VIN) Los VIN están situados a la izquierda del marco
del remolque cerca del enganche. Son números de 17 dígitos
con el formato: 5VJAA001XXWXXXXXX. Los números de serie
están situados sobre el cuerpo de la máquina. Son números de
6 dígitos.

Registre el número de serie de identificación en el espacio provisto
y en la tarjeta de garantía y registro.

PARTES DE RECAMbIO

Se deberán usar sólo las partes de recambio originales de Bear
Cat de ECHO para reparar la máquina. Las partes de recambio
fabricadas por otros podrían presentar riesgos para la seguridad,
aunque se adapten a esta máquina. Las partes de recambio están
disponibles en su concesionario de Bear Cat de ECHO.

Proporcione lo siguiente cuando pida partes:

NÚMERO DE SERIE de su máquina.

NÚMERO DE PARTE de la pieza.

DESCRIPCIÓN de la pieza.

CANTIDAD necesaria.

NÚMERO DE SERIE O VIN

CÓMO CONTACTAR A bEAR CAT DE ECHO

DIRECCIÓN TELÉFONO CORREO ELECTRÓNICO HORARIO DE ATENCIÓN

237 NW 12th Street

P.O. Box 849

West Fargo, ND 58078

* Traducción del manual original

© 2008, Crary Industries, Todos los derechos reservados. Producido e impreso en los Estados Unidos de América.

800.247.7335

701.282.5520

FAX: [phone]

[e-mail]

[e-mail]

Lunes a viernes de
8 a.m. hasta 5 p.m.

Hora central

GARANTÍA LIMITADA

Esta garantía se aplica a los productos de marca Crary Bearcat, Crary, LoadNLift, Lockwood y Weedroller
fabricados por Crary Industries, de aquí en adelante llamada Crary Industries.

Crary Industries garantiza al propietario original que cada producto nuevo de Crary Industries está libre de
defectos de material y mano de obra bajo condiciones normales de uso y servicio. La garantía se extenderá
por un (1) año desde la fecha de entrega para maquinarias que generan ingresos (uso comercial) y dos
(2) años desde la fecha de entrega para productos de uso personal (consumidor directo). Se garantiza el
producto al propietario original contra evidencia, en los archivos de Crary Industries, del registro de una
garantía completada. Las piezas de recambio están garantizadas por noventa (90) días desde la fecha de
instalación.

Se debe completar y devolver el formulario de garantía a Crary Industries dentro de los diez (10) días de
entrega del producto al propietario original o se anulará la garantía.

En el caso de una falla, devuelva el producto al concesionario de ventas de Crary Industries (gastos a su
cargo), junto con prueba de la compra. Será opción de Crary Industries reparar o reemplazar las piezas que
encuentre defectuosas en material o mano de obra. La garantía de las reparaciones no se extenderá más allá
de la garantía del producto. La reparación o intento de reparación por una persona ajena al concesionario
de Crary Industries así como también una falla o daño subsiguiente que pueda producirse como resultado
de ese trabajo no serán reconocidos bajo esta garantía. Crary Industries no garantiza componentes de
recambio que no sean fabricados ni vendidos por Crary Industries.

Esta garantía se aplica solamente a piezas o componentes que sean defectuosos en material o mano 1.
de obra.

ESPAÑOL

Esta garantía no cubre elementos de desgaste normal, incluyendo pero no limitándose a cojinetes, 2.
correas, poleas, filtros y cuchillas chipeadoras.

Esta garantía no cubre mantenimiento normal, servicio ni ajustes.3.

Esta garantía no cubre depreciación ni daños debido a uso inadecuado, negligencia, accidente o 4.
mantenimiento indebido.

Esta garantía no cubre los daños ocasionados por puesta en marcha, instalación o ajustes indebidos.5.

Esta garantía no cubre los daños ocasionados por modificaciones no autorizadas del producto. 6.

Los motores están garantizados por los respectivos fabricantes de motores, no estando los mismos 7.
cubiertos por esta garantía.

Crary Industries no se responsabiliza por daño a la propiedad, lesión personal o muerte como resultado de las
modificaciones no autorizadas de un producto Crary o de la incapacidad del propietario para montar, instalar,
mantener o poner en funcionamiento el producto de acuerdo con lo dispuesto en el manual del propietario.

Crary Industries no es responsable por daños o lesiones directos, incidentales o mediatos, que incluyen
pero que no se limitan a la pérdida de cultivos, cese de lucro, alquiler de equipo sustituto u otra pérdida
comercial.

Esta garantía le otorga a usted derechos legales específicos. Usted puede tener otros derechos que varían
de estado en estado.

Con relación al desempeño de sus productos, Crary Industries no ofrece garantía, presentación ni promesa
alguna, ya sea expresa o implícita, aparte de lo expresado en esta garantía. Ni el concesionario ni cualquier
otra persona posee autoridad para ofrecer presentación, garantía o promesa alguna en nombre de Crary
Industries o para modificar las condiciones o limitaciones de esta garantía de manera alguna. Si lo juzga
aceptable, Crary Industries puede ofrecer periódicamente y por escrito mejoras a esta garantía.

Crary Industries se reserva el derecho de cambiar el diseño y/o las especificaciones de sus productos en
cualquier momento sin ninguna obligación con los previos compradores de sus productos.

ÍNDICE

SECCIÓN DESCRIPCIÓN PÁGINA

SEGURIDAD ......................................................................................................... 1

1.1 SÍMBOLO DE ALERTA DE SEGURIDAD ..............................................................1

1.2 INFORMACIÓN SOBRE EMISIONES ..................................................................1

1.3 PREFUNCIONAMIENTO ......................................................................................2

1.4 SEGURIDAD EN LA OPERACIÓN .......................................................................2

1.5 SEGURIDAD EN EL MANTENIMIENTO Y ALMACENAMIENTO .........................3

1.6 SEGURIDAD EN EL REMOLQUE ........................................................................3

1.7 SEGURIDAD DE LA BATERÍA ..............................................................................3

1.8 UBICACIONES DE LAS CALCOMANÍAS DE SEGURIDAD GURIDAD................4

1.9 CALCOMANÍAS DE SEGURIDAD .........................................................................5

MONTAJE .............................................................................................................6

2.1 INSTALACIÓN DE LA MANIJA ..............................................................................6

2.2 INSTALACIÓN DE LA TOLVA ................................................................................6

2.3 INSTALACIÓN DE LA EXTENSIÓN DEL CONDUCTO DE LA CHIPEADORA .....6

2.4 INSTALACIÓN DEL MONTAJE DE DESCARGA ANCHO Y ESTRECHO ..........6

2.5 LLENADO DEL TANQUE ......................................................................................7

2.6 VERIFICACIÓN/AGREGADO DE ACEITE PARA MOTOR AL MOTOR ................7

2.7 INSTALACIÓN DE LA BATERÍA ..........................................................................7

2.8 INSTALACIÓN DE LAS RUEDAS, GATO Y ENGANCHE (SC3240T Y SC3270T) 7

CARACTERÍSTICAS Y CONTROLES ................................................................. 8

OPERACIÓN ....................................................................................................... 10

4.1 ARRANQUE DE LOS MODELOS DE RETROCESO ..........................................10

4.2 ARRANQUE DE LOS MODELOS ELÉCTRICOS ...............................................10

4.3 PARADA DE LA CHIPEADORA/TRITURADO .....................................................11

4.4 GUÍA PARA ASTILLAR ........................................................................................11

SERVICIO Y MANTENIMIENTO ........................................................................ 12

5.1 PROGRAMA DE MANTENIMIENTO ...................................................................12

5.2 CUCHILLAS CHIPEADORAS ..............................................................................13

5.3 RETIRO DE LAS CUCHILLAS ............................................................................13

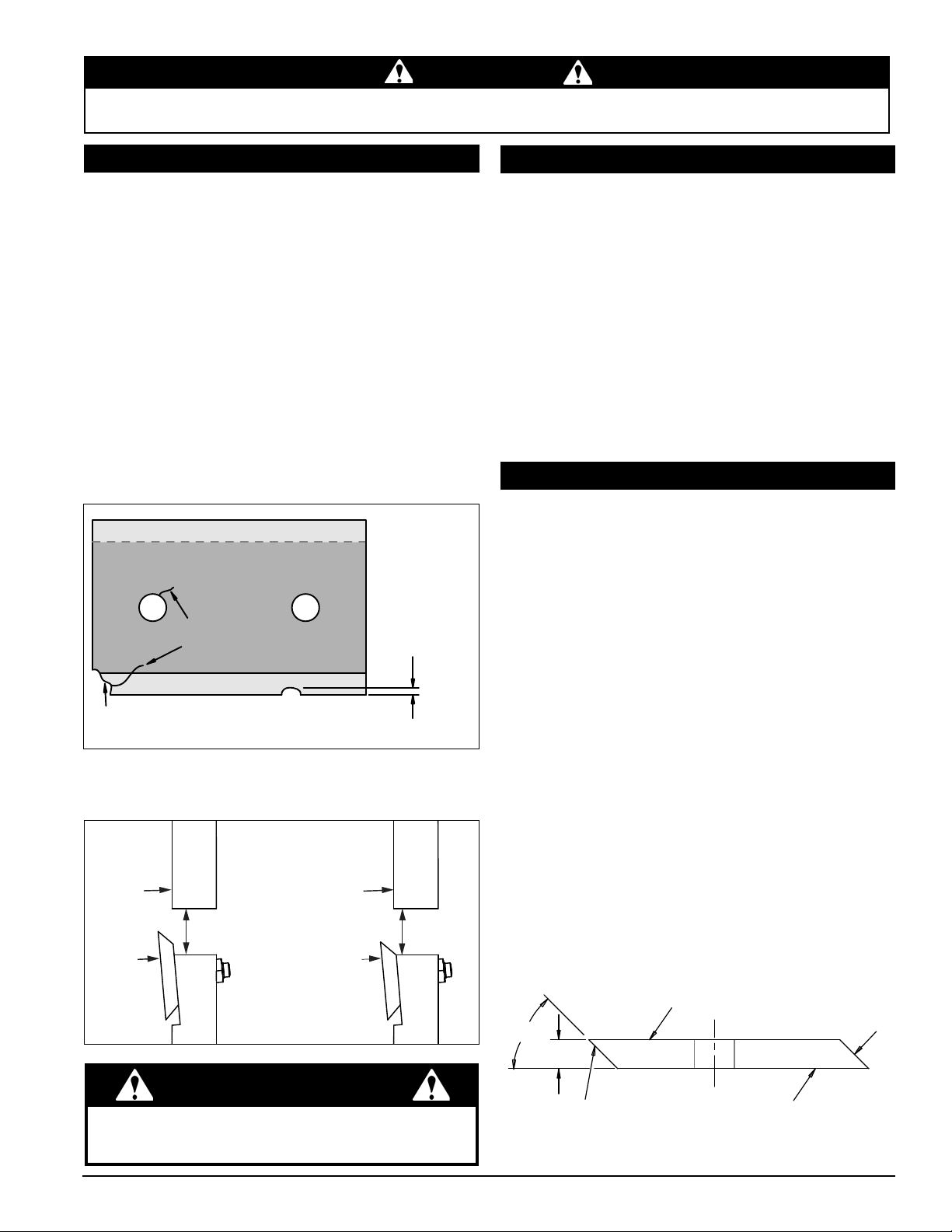

5.4 AFILADO DE LAS CUCHILLAS .........................................................................13

5.5 INSTALACIÓN DE LAS CUCHILLAS ...................................................................14

5.6 ESTABLECIMIENTO DE HOLGURA EN LA CUCHILLA CHIPEADORA .............14

5.7 REEMPLAZO DE LOS CUCHILLOS ..................................................................14

TRITURADORES ........................................................................................................14

5.8 CAMBIO DE LA CRIBA DE DESCARGA .............................................................15

5.9 DESPEJE DE UN ROTOR TAPONADO ..............................................................15

5.10 AJUSTES DE LA GUÍA DE CORREA ................................................................15

5.11 RETIRO/REEMPLAZO DE LA CORREA DE ACCIONAMIENTO .....................16

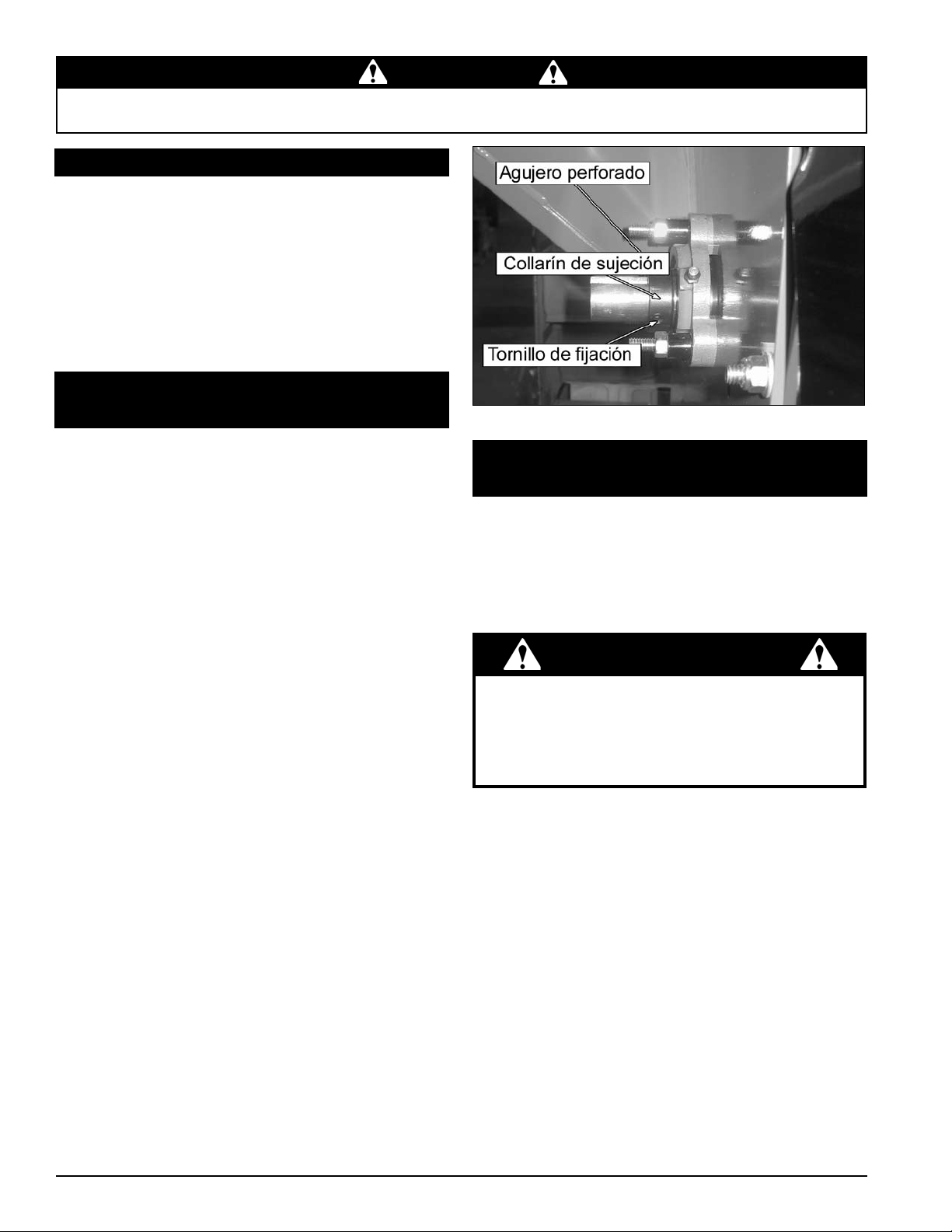

5.12 RETIRO DEL ROTOR ........................................................................................16

5.13 CONSEJOS SOBRE TAREAS DE ....................................................................16

SERVICIO PARA EL REMOLQUE

5.14 LUBRIQUE LA MÁQUINA .................................................................................16

................................................................... 16

SOLUCIÓN DE PROBLEMAS ............................................................................17

ESPECIFICACIONES ......................................................................................... 19

7.1 ESPECIFICACIONES .........................................................................................19

7.2 REQUISITOS ESPECIALES DE PAR DE TORSIÓN .........................................21

7.3 PAR DE TORSIÓN DE PERNOS

iv

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

..............................................................22

1

Sección

SEGURIDAD

1.1 SÍMBOLO DE ALERTA DE SEGURIDAD

El manual del propietario y del operador usa este símbolo para
alertarlo acerca de riesgos potenciales.

Cuando vea este símbolo, lea y obedezca el mensaje de
seguridad que sigue. Desobedecer este mensaje de seguridad
puede ocasionar lesiones personales, la muerte o daño a la
propiedad.

PELIGRO

Indica una situación peligrosa inminente que, si no se la evita,
podría ocasionar la muerte o lesiones graves.

ADVERTENCIA

Indica una situación potencialmente peligrosa que, si no se
la evita, podría ocasionar la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación potencialmente peligrosa que, si no se
la evita, podría ocasionar lesiones menores o moderadas.

1.2 INFORMACIÓN SOBRE EMISIONES

Bajo la Ley de California
y bajo las leye s d e
otros estados no está
permitido operar un motor
de combustión interna
con comb u stible s d e
hidrocarburos en terrenos
cubiertos de bosques,
malezas o pasto, o en
tierras con plantaciones
d e g r a nos , h e n o u

otros cultivos agrícolas
inflamables, sin la operación continua y efectiva de un dispositivo
para controlar las chispas del motor.

El motor de su equipo, como la mayoría de los equipos con
motor para exteriores, es un motor de combustión interna que
quema gasolina (un combustible de hidrocarburos). Por lo tanto,
su equipo con motor deberá estar equipado con un silenciador
del dispositivo parachispas en operación efectiva y continua.
Se deberá fijar el dispositivo parachispas al sistema del escape
del motor de modo tal que las llamas o el calor emanados del
sistema no incendien el material inflamable.

El incumplimiento de esta regulación por parte del propietario /
operador del equipo es un delito menor bajo la Ley de California,
y también puede constituir una violación de otras regulaciones,
leyes, ordenanzas o códigos estatales y /o federales. Póngase
en contacto con el jefe de bomberos local o con el servicio
forestal para obtener información sobre las regulaciones que
se aplican en la zona.

El silenciador estándar instalado en el motor no está equipado
con un dispositivo parachispas. Se debe agregar uno antes de
usar esta máquina en una zona en donde por ley se requiera
un dispositivo parachispas. Póngase en contacto con las
autoridades locales si estas leyes se aplican a su caso. Consulte
a su concesionario autorizado de motores sobre opciones de
dispositivos parachispas.

ESPAÑOL

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

1

SEGURIDAD

1.3 PREFUNCIONAMIENTO

Es importante leer y comprender este manual del propietario 1.
y del operador. Conozca en detalle los controles y el uso
adecuado de este equipo.

Conozca cada una de las calcomanías de seguridad y de 2.
operación de este equipo y de cualquiera de sus aditamentos
o accesorios.

Mantenga las calcomanías de seguridad limpias y legibles. 3.
Reemplace las calcomanías de seguridad faltantes o
ilegibles.

Obtenga y use gafas de seguridad y use protectores para 4.
oídos en todo momento al operar esta máquina.

Evite usar ropas holgadas. Nunca opere esta máquina 5.
mientras usa ropas con cordones que puedan enroscarse
o engancharse en la máquina.

No ponga en funcionamiento esta máquina si está bajo la 6.
influencia de alcohol, medicamentos, o drogas que puedan
afectar su visión, equilibrio o buen criterio. No la opere si
está cansado o enfermo. Debe estar sano para operar esta
máquina de manera segura.

No opere este equipo en la cercanía de transeúntes. 7.
Mantenga el área de trabajo libre de toda persona, en
particular de niños pequeños. Se recomienda mantener a
los transeúntes a por lo menos 50 pies (15 metros) del área
de trabajo.

No permita el accionamiento de este equipo por niños.8.
Use únicamente a la luz del día o con buena luz artificial.9.
No haga funcionar este equipo en un recinto cerrado. El 10.

escape del motor contiene monóxido de carbono, un veneno
letal que no tiene olor, color ni sabor. No haga funcionar este
equipo dentro o cerca de edificios, ventanas o equipos de
aire acondicionado.

Siempre use un recipiente para combustible aprobado. No 11.
retire la tapa del combustible ni agregue combustible con
el motor en marcha. Agregue combustible únicamente a un
motor frío.

No llene el tanque de combustible en interiores. Mantenga las 12.
llamas vivas, chispas, materiales humeantes y otras fuentes
de combustión alejados del combustible.

No opere la máquina sin las protecciones, deflectores, 13.
puertas y escudos protectores en su lugar. El incumplimiento
de estas precauciones puede ocasionar lesiones graves o
la muerte.

Mantenga todas las protecciones, deflectores, puertas 14.
y escudos p rot ect ore s en buenas co ndi cio nes de
funcionamiento.

Antes de inspeccionar o realizar tareas de servicio en 15.
cualquier parte de esta máquina, apáguela y asegúrese
de que todas las partes móviles se hayan detenido por
completo. Desconecte la batería y retire la llave de encendido
cuando corresponda.

Verifique que todos los tornillos, tuercas, pernos y otros 16.
dispositivos de sujeción estén debidamente fijados y que
funcionen correctamente antes de hacer arrancar la máquina.

No transporte ni traslade la máquina mientras la máquina 17.
está funcionando o en marcha.

1.4 SEGURIDAD EN LA OPERACIÓN

Manténgase siempre alejado del área de descarga al operar 1.
esta máquina. Aleje su cara y su cuerpo de las aberturas de
entrada y de descarga.

Mantenga manos y pies lejos 2.
de las aberturas de entrada
y de descarga mientras está
operando la máquina para
evitar lesiones personales
graves. Pare y permita que
la máquina se detenga por
completo antes de retirar
obstrucciones.

Prepare su lugar de trabajo de modo de no poner al tráfico 3.
y al público en peligro. Ponga especial cuidado en proveer
advertencias adecuadas.

No se trepe a la máquina cuando está operando. Manténgase 4.
adecuadamente equilibrado y firmemente apoyado en todo
momento.

Asegúrese de que la cámara de corte esté vacía antes de 5.
arrancar la máquina.

El rotor continuará girando después de ser desacoplado. 6.
Apague la máquina y asegúrese de que todas las partes
móviles se hayan detenido por completo antes de
inspeccionarla o realizar tareas de servicio en cualquiera de
sus parte. Desconecte la batería y retire la llave de encendido
si corresponde.

No inserte ramas de un diámetro mayor que la capacidad 7.
máxima de la chipeadora o podrá dañarla.

Al ingresar material en la máquina, evite la inserción de 8.
metales, piedras, botellas, latas u otros cuerpos extraños.

Asegure que los residuos no vuelen hacia el tráfico, 9.
automóviles estacionados, o peatones.

Mant enga la m áquin a libre d e resid u os y otr as 10.
acumulaciones.

No permita que el material procesado se acumule en el 11.
área de descarga. Esto puede impedir que se realice una
descarga adecuada y puede ocasionar la salida de material
a través de la abertura de alimentación.

Si la máquina se obstruye, el mecanismo de corte golpea 12.
algún objeto extraño o la máquina comienza a hacer ruidos
inusuales o a vibrar, apáguela de inmediato y asegúrese
de que todas las partes móviles se hayan detenido por
completo. Desconecte la batería y retire la llave de encendido
si corresponde. Después de que la máquina pare: A)
Inspeccione para detectar si hay daños, B) Reemplace
o repare las piezas dañadas y C) Verifique si hay partes
sueltas y ajústelas.

En los modelos de arranque eléctrico, desconecte los cables 13.
de la batería antes de realizar cualquier inspección o servicio.
Retire la llave.

Verifique que los pernos de la cuchilla tengan el par de 14.
torsión adecuado cada 8 horas de operación. Verifique
las cuchillas y rótelas o vuelva a afilarlas diariamente o
según se requiera para mantener las mismas afiladas. El
incumplimiento de estas recomendaciones puede causar un
rendimiento menor, daños o lesiones personales y anularán
la garantía de la máquina.

2

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

SEGURIDAD

PELIGRO/VENENO

PROTEJA SUS OJOS
LOS GASES EXPLOSIVOS
PUEDEN OCASIONAR
CEGUERA O LESIONES

NO

-HACER CHISPAS

-HACER LLAMAS

-FUMAR

EL ÁCIDO
SULFÚRICO PUEDE
OCASIONAR
CEGUERA O
QUEMADURAS
GRAVES

OBTENGA
ATENCIÓN
MÉDICA DE
INMEDIATO

ENJUAGUE SUS OJOS
INMEDIATAMENTE
CON AGUA

MANTENGA FUERA DEL ALCANCE DE LOS NIÑOS. NO INCLINE. MANTENGA LAS TAPAS
DE VENTILACIÓN APRETADAS Y NIVELADAS

1.5 SEGURIDAD EN EL MANTENIMIENTO Y ALMACENAMIENTO

Antes de inspeccionar, realizar tareas de servicio, almacenar 1.
o cambiar un accesorio, apague la máquina y asegúrese de
que todas las partes móviles se hayan detenido por completo.
Desconecte la batería y retire la llave de encendido cuando
corresponda.

Vuelva a colocar las calcomanías de seguridad faltantes y 2.
reemplace las calcomanías ilegibles. Consulte los números
de parte en la sección de calcomanías de seguridad.

Deje que la máquina se enfríe antes de guardarla en un 3.
recinto.

Guarde la máquina fuera del alcance de niños y donde 4.
los vapores del combustible no alcancen una llama viva o
chispa.

Nunca guarde esta máquina con combustible en el tanque 5.
de combustible dentro de un edificio en donde los vapores
puedan entrar en contacto con una llama viva o chispa.
Las fuentes de ignición pueden ser calentadores para agua
caliente y ambientales, calderas, secadores de ropas,
estufas, motores eléctricos, etc.

Drene el combustible y deshágase del mismo de manera 6.
segura cuando se guarde la máquina por períodos de tres
meses o más.

1.6 SEGURIDAD EN EL REMOLQUE

Gire el tubo de descarga para orientarlo en dirección opuesta 1.
al vehículo remolcador antes del remolque.

Inserte el pasador y el clip de seguridad para transporte, 2.
y coloque la manija del freno en la posición de bloqueo, si
corresponde.

Conecte las cadenas de seguridad de enganche. Ajuste y 3.
asegure los pernos de enganche del remolque. No intente
tirar del remolque si el vehículo no está equipado con un
acoplador esférico de 2 pulg. (50 mm).

No supere la velocidad máxima de remolque indicada en 4.
el flanco del neumático. Infle los neumáticos según las
especificaciones del fabricante indicadas en el flanco del
neumático.

Se puede obtener un rendimiento óptimo en el remolque 5.
manteniendo el enganche del remolque en posición
horizontal.

Verifique periódicamente los pernos de las ruedas para 6.
asegurarse de que estén apretados y seguros.

Coloque el pie del gato sobre el remolque en la posición 7.
ARRIBA para alejarlo del suelo al remolcar. Coloque el pie
del gato sobre una superficie plana y asegúrelo en la posición
ABAJO antes de usarlo.

Nunca permita que viajen pasajeros sobre la chipeadora.8.
Si es aplicable, cierre la alimentación de combustible al motor 9.

durante el remolque.
Las leyes aplicables a remolques pueden varias en diferentes 10.

países, regiones o estados. Se recomienda contactar al
departamento local de vehículos motorizados para informarse
de las reglas especiales relativas a los remolques y para

por los que viaje.

interiorizarse de las reglas de cualquier país, región o estado

1.7 SEGURIDAD DE LA BATERÍA

El uso y el cuidado indebidos de la batería en los modelos de
arranque eléctrico pueden ocasionar graves lesiones personales
o daño a la propiedad. Siempre tenga en cuenta las siguientes
precauciones de seguridad.

Veneno / peligro - Causa quemaduras graves. La batería contiene
ácido sulfúrico. Evite todo contacto con piel, ojos o vestimenta.
Mantenga fuera del alcance de los niños.

ANTÍDOTO-Contacto externo: Enjuague de inmediato
con abundante agua.

ANTÍDOTO-Interno: Beba grandes cantidades de agua
o leche. Acompañe con leche de magnesia, huevo batido
o aceite vegetal. Llame a un médico de inmediato.

ANTÍDOTO-Contacto ocular: Enjuague con agua
durante 15 minutos. Obtenga atención médica sin
demora.

La batería produce gases explosivos. Mantenga la batería alejada

de chispas, llamas o cigarrillos. Ventile el área al cargar la
batería. Use siempre gafas de seguridad al trabajar cerca
de la batería.

La batería contiene materiales tóxicos. No dañe la carcasa de la

batería. Si la carcasa está rota o dañada, evite el contacto
con el contenido de la batería.

Neutralice los derrames de ácido con una solución de bicarbonato

de sodio y agua. Deshágase adecuadamente de una batería
dañada o gastada. Póngase en contacto con las autoridades
locales acerca de los métodos adecuados para deshacerse
de las mismas.

No provoque cortocircuitos en las baterías. Se pueden despedir

gases nocivos y ocasionar incendios.

Antes de trabajar con cables o componentes eléctricos,

desconecte en primer lugar el cable de tierra (negativo). En
segundo lugar, desconecte el cable positivo. Invierta este

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

ESPAÑOL

3

SEGURIDAD

2

7

1

2

4

2

3

6

2

8

5

7

1.8 UBICACIONES DE LAS CALCOMANÍAS DE SEGURIDAD

GURIDAD

Los números indicados abajo corresponden a las calcomanías de la Sección 1.9. Conozca en detalle todas las calcomanías de
seguridad y de operación de la máquina y los riesgos asociados. Consulte el manual del propietario del motor o póngase en contacto
con el fabricante del motor para obtener instrucciones y calcomanías de seguridad del motor. Cerciórese de que todas las calcomanías
de seguridad y calcomanías de operación de esta máquina se mantengan limpias y en buenas condiciones. Las calcomanías que
necesiten ser reemplazadas deben ser aplicadas en sus ubicaciones originales.

4

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

SEGURIDAD

1.9 CALCOMANÍAS DE SEGURIDAD

Consulte las ubicaciones de las calcomanías en la sección 1.8. Conozca en detalle todas las calcomanías de seguridad y de operación
de la máquina y los riesgos asociados. Consulte el manual del propietario del motor o póngase en contacto con el fabricante del
motor para obtener instrucciones y calcomanías de seguridad del motor. Cerciórese de que todas las calcomanías de seguridad
y calcomanías de operación de esta máquina se mantengan limpias y en buenas condiciones. Las calcomanías que necesiten ser
reemplazadas deben ser aplicadas en sus ubicaciones originales.

1

NO OPERE LA MÁQUINA SIN LAS
PROTECCIONES EN SU LUGAR.
EL INCUMPLIMIENTO DE ESTAS
PRECAUCIONES PUEDE OCASIONAR
LESIONES GRAVES O MUERTE.

2

MANTENGA MANOS Y PIES
LEJOS DE LAS ABERTURAS
DE ENTRADA Y DE
DESCARGA MIENTRAS LA
MÁQUINA ESTÁ EN
FUNCIONAMIENTO PARA EVITAR LESIONES PERSONALES
GRAVES. PARE Y PERMITA QUE LA MÁQUINA SE DETENGA
POR COMPLETO ANTES DE RETIRAR OBSTRUCCIONES.

NÚMERO DE

PARTE 12174

NÚMERO DE

PARTE 12175

NÚMERO DE

3

PARTE 12176

NO INSERTE RAMAS MÁS
GRANDES QUE ¾” [19
MM] DE DIÁMETRO EN LA
TRITURADORA O SE PODRÁ
DAÑAR LA MÁQUINA.

NÚMERO DE

4

VERIFIQUE QUE LOS PERNOS
DE LA CUCHILLA TENGAN EL
PAR DE TORSIÓN ADECUADO
CADA 8 HORAS DE
OPERACIÓN. VERIFIQUE LAS
CUCHILLAS Y RÓTELAS O VUELVA A AFILARLAS DIARIAMENTE
O SEGÚN SE REQUIERA PARA MANTENER LAS MISMAS
AFILADAS. CONSULTE LAS INSTRUCCIONES EN EL MANUAL
DEL PROPIETARIO. NO RECURRIR AL MISMO PUEDE CAUSAR
UN RENDIMIENTO MENOR, DAÑOS O LESIONES PERSONALES
Y ANULARÁ LA GARANTÍA DE LA MÁQUINA.

PARTE 12250

NÚMERO DE

5

PARTE 14703-00

BAJE LA PALANCA LENTAMENTE
PARA ACOPLAR LA CHIPEADORA.
LEVANTE LA PALANCA PARA
DESACOPLAR LA CHIPEADORA. EL
ROTOR DE LA CHIPEADORA/TRITURADORA CONTINUARÁ
ROTANDO CUANDO EL EMBRAGUE ESTÉ DESACOPLADO.
PARE EL MOTOR Y RETIRE EL CABLE DE LA BUJÍA ANTES
DE LIMPIAR LOS RESIDUOS DEL ÁREA DE DESCARGA O DE
REALIZAR TAREAS DE SERVICIO EN ESTA MÁQUINA. NO LA
OPERE SIN LA CRIBA DE DESCARGA, LOS FLAPS DE ENTRADA
Y TODAS LAS PROTECCIONES EN SU LUGAR.

6

NO INSERTE RAMAS
MÁS GRANDES QUE 3”
[76 MM] DE DIÁMETRO
EN LA CHIPEADORA.
SE PODRÁ DAÑAR LA MÁQUINA. CONSULTE EL
MANUAL DEL PROPIETARIO SOBRE INSTRUCCIONES Y
RECOMENDACIONES DE OPERACIÓN.

NÚMERO DE

PARTE 14938-00

NÚMERO DE

7

PARTE 14942-00

NÚMERO

8

DE PARTE

14965-00

NO OPERE ESTE EQUIPO EN LA
CERCANÍA DE TRANSEÚNTES.
NO PERMITA EL ACCIONAMIENTO
DE ESTE EQUIPO POR NIÑOS.

OBTENGA Y USE GAFAS DE
SEGURIDAD Y PROTECTORES
PARA OÍDOS EN TODO MOMEN­TO AL OPERAR ESTA MÁQUINA.

ANTES DE INSPECCIONAR O
REALIZAR TAREAS DE SERVI­CIO EN CUALQUIER PARTE DE
ESTA MÁQUINA, APAGUE LA FU­ENTE DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA
BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE
TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR
COMPLETO.

MANTÉNGASE SIEMPRE ALEJADO DEL ÁREA DE DESCARGA
AL OPERAR ESTA MÁQUINA. ALEJE SU CARA Y SU CUERPO
DE LAS ABERTURAS DE ENTRADA Y DE DESCARGA.

AL INGRESAR MATERIAL TRITURABLE EN LA CHIPEADORA,
NO PERMITA EL INGRESO DE METAL, PIEDRAS, BOTELLAS,
LATAS U OTROS CUERPOS EXTRAÑOS EN LA CHIPEADO­RA O TRITURADORA.

ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SER­VICIO EN CUALQUIERPARTE DE ESTA MÁQUINA, APAGUE
LA FUENTE DE ALIMENTACIÓN, DESCONECTE EL CABLE
DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE
QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.

ESPAÑOL

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

5

2

MANIJA

TOLVA

EXTENSIÓN DE
LA CHIPEADORA

(SI ESTÁ DISPONIBLE)

MONTAJE DE
DESCARGA

(SI ESTÁ DISPONIBLE)

Sección

MONTAJE

AVERTISSEMENT

Si cayeran pernos o tuercas dentro de la máquina, asegúrese
de retirarlos antes de arrancar la misma. Retire las piezas del
área trituradora retirando la criba de descarga.

2.1 INSTALACIÓN DE LA MANIJA

Retire la chipeadora/ trituradora y el montaje de la tolva de 1.
la caja de envío y del pálet.

Instale cuatro pernos de 5/16”(8 mm) X 3/4”(19mm) de modo 2.
que la cabeza del perno quede dentro de la tolva. Sujete los
pernos con tuercas con cubierta de nylon de 5/16”(8 mm) y
arandelas planas de 5/16”(8 mm) .

2.2 INSTALACIÓN DE LA TOLVA

Ensamble el montaje de la tolva al bastidor de modo que la 1.
manija esté colocada por sobre el motor y la abertura esté
orientada hacia el conducto de la chipeadora.

Instale doce pernos de 5/16” (8 mm) X 3/4” (19mm) de modo 2.
que la cabeza del perno quede dentro de la tolva. Sujete
los pernos con arandelas planas de 5/16”(8 mm) y tuercas
con cubierta de nylon de 5/16”(8 mm) .

2.3 INSTALACIÓN DE LA EXTENSIÓN DEL CONDUCTO DE LA CHIPEADORA

Coloque la extensión del conducto de la chipeadora sobre 1.
el conducto. Alinee los cuatro agujeros colocados en el
extremo inferior de la extensión y en el extremo superior
del conducto.

Instale cuatro pernos de 5/16” (8 mm) X 3/4”(19mm) de 2.
modo que la cabeza del perno quede dentro del conducto
de la chipeadora. Sujete los pernos con tuercas de 5/16” (8
mm). Apriete la tuerca hasta que esté bien ajustada contra
la extensión del conducto.

2.4 INSTALACIÓN DEL MONTAJE DE DESCARGA ANCHO Y ESTRECHO

Coloque el conjunto soldado de descarga sobre la chi 1.
peadora. Los agujeros del conjunto soldado deberán estar
alineados con los agujeros de la chipeadora.

Sujete la parte superior del conjunto soldado de la descarga 2.
con un perno de 5/16”(8 mm) x 7-1/2” (190 mm) (puerta
estrecha) o un perno de 5/16”(8 mm) x 10” (25,4 mm) (puerta
ancha) y tuercas de 5/16”(8 mm). Apriételos con el par de
torsión adecuado.

Sujete la parte inferior del conjunto soldado de la descarga 3.
con 5/16”(8 mm) x pernos de 3/4”(19 mm) y tuercas de 5/16”
(8 mm). La cabeza del perno deberá estar alojada dentro
del montaje de descarga. Apriételos con el par de torsión
adecuado.

6

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

2.5 LLENADO DEL TANQUE

ADVERTENCIA

La gasolina y los combustibles diésel son altamente
inflamables y sus vapores son explosivos. A fin de impedir
lesiones personales o daño a la propiedad:

Almacene combustible únicamente en con tenedores
aprobados, en edificios con buena ventilación, deshabitados,
y lejos de chispas o llamas. Se recomienda un contenedor con
una capacidad de 2 galones o menos con pico vertedor. No
llene el tanque de combustible mientras el motor está caliente
o en marcha, dado que el combustible derramado podría
incendiarse si entra en contacto con partes calientes o chispas
del encendido. No arranque el motor si hay combustible
derramado. Nunca use combustible como agente de limpieza.
NO MEZCLE ACEITE CON COMBUSTIBLE

Use únicamente los tipos de combustible que se recomiendan en
el manual del propietario del motor.

Para agregar combustible:

Pare el motor, espere a que todas las piezas se detengan 1.
completamente, y desconecte el cable de la bujía. Retire la
llave de contacto. Deje que el motor y el silenciador se enfríen
por lo menos durante tres minutos.

Limpie el área alrededor de la tapa de llenado de combustible 2.
y retírela.

Con un embudo limpio, llene el tanque de combustible hasta 3.
1/2” (13 mm) por debajo del extremo inferior del cuello de
llenado para dejar espacio para la eventual expansión de
combustible. Instale la tapa de llenado de combustible
firmemente y limpie la gasolina que se haya derramado.

2.6 VERIFICACIÓN/AGREGADO DE ACEITE PARA MOTOR AL MOTOR

Verifique el nivel de aceite y si fuese necesario llene el cárter
del motor con el tipo y la cantidad de aceite especificados en el
manual del propietario del motor.

MONTAJE

Figura 2.2 - Llenado de aceite Honda

2.7 INSTALACIÓN DE LA BATERÍA

Deberá comprar una batería. Elija una batería que cumpla o
supere las siguientes especificaciones:
CCA (amperios para arranque en frío) cero grado: 200-250
Tamaño:7-3/4”(197 mm) X 5-3/16”(132 mm) X 7-5/16”(186 mm)
Grupo BCI Tamaño U1
Proveedor sugerido: Exide Cutting Edge, Tipo GT-H

WARNING

Para evitar chispas y una posible explosión o incendio debidos
a un cortocircuito, no toque el terminal positivo (+) de la batería
ni cualquier parte metálica adyacente con herramientas,
joyas u otros objetos metálicos. Al instalar los cables de la
batería, conecte en primer lugar el cable positivo (+) y luego
el negativo (-).

2.8 INSTALACIÓN DE LAS RUEDAS, GATO Y ENGANCHE (SC3240T Y SC3270T)

Deslice una rueda sobre un cubo y alinee los agujeros de la 1.
rueda con los agujeros del cubo.

Atornille los pernos de la rueda dentro de los agujeros y 2.
apriételos con el par de torsión adecuado. Siga un patrón
alternado en forma de cruz al apretar los pernos de la
rueda.

Repita la operación para la otra rueda. 3.

Instale el gato de enganche en la barra de enganche e instale 4.
la clavija de presión.

Alinee el montaje de la barra de enganche al bastidor y fíjelo 5.
usando dos (2) pernos de 3/8” (9,5 mm) X 2-1/2” (62,7mm),
arandelas planas de 3/8” (9,5mm) y tuercas con cubierta de
nylon de 3/8”(9,5mm).

ESPAÑOL

Figura 2.1 - Llenado de aceite Briggs

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

7

3

CONDUCTO DE LA
TRITURADORA

CONDUCTO DE LA
CHIPEADORA

MANIJA DEL
EMBRAGUE

CARACTERÍSTICAS Y

Sección

Al entender la operación de su máquina logrará resultados óptimos
con su chipeadora. Las siguientes descripciones definen las
características y controles de su máquina.

CONTROLES

MANIJA DEL EMBRAGUE

Durante el arranque del motor, la manija del embrague debe
estar en la posición desacoplada (Ver figura 3.1). Con el motor
a plena regulación, acople cuidadosamente el rotor empujando
lentamente la manija del embrague hacia abajo, dejando que
el rotor gane velocidad gradualmente. (Figura 3.2). Acoplar el
embrague demasiado rápido con el motor a regulación plena o
media ahogará el motor y acortará la vida útil de la correa. Para
desacoplar el rotor, primero haga marchar el motor a la velocidad
mínima, y luego levante la manija del embrague.

CONDUCTO DE LA TRITURADORA

Los materiales a ser triturados se introducen a través del conducto
de la trituradora hacia los cuchillos trituradores.

CONDUCTO DE LA CHIPEADORA

Los materiales a ser picados se introducen a través del conducto
de la chipeadora hacia las cuchillas chipeadoras.

PIE DEL GATO

(SC3240T Y SC3270T)

Mantenga siempre el pie del gato retraído respecto del suelo al
trasladar la unidad. Cuando use la máquina, asegúrese de que
el pie del gato esté hacia abajo y bloqueado en posición con la
clavija de presión.

Figura 3.1. Embrague

desacoplado

Figura 3.2 Embrague acoplado

8

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

CARACTERÍSTICAS Y CONTROLES

REGULADOR DEL MOTOR

Cambia la velocidad del motor. Lleve la palanca a media
regulación para arrancar. Lleve la palanca a la posición lenta
para velocidad mínima y calentamiento. Lleve la palanca del
regulador a la posición lenta para apagar el motor. Consulte el
manual del motor para obtener instrucciones adicionales sobre
la operación del motor. Al astillar o triturar, el motor debe estar
a plena regulación.

CEBADOR DEL MOTOR

Úselo al arrancar el motor en frío. Mueva la palanca a la posición
del cebador en el arranque. Mueva la palanca a la posición
de marcha cuando el motor está funcionando.(Figuras 3.3 y

3.4). Consulte el manual del motor para obtener instrucciones
adicionales sobre la operación del motor.

LLAVE DE CONTACTO

La llave de contacto se usa para arrancar o parar el motor.
Consulte la ubicación de la llave de contacto en las Figuras 3.5
a 3.8. Consulte el manual del motor para obtener instrucciones
adicionales sobre la operación.

Figura 3.5 Llave de encendido/apagado Honda

Figura 3.3 Ubicación del regulador Briggs y del cebador

ESPAÑOL

Figura 3.6 Llave de contacto eléctrico Honda

Figura 3.7 Llave eléctrica de encendido/apagado Briggs

Figura 3.4 Ubicación del regulador Honda y del cebador

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Figure 3.8 Llave Comercial de encendido/apagado Briggs

9

4

Sección

OPERACIÓN

Como con cualquier otra pieza de equipo eléctrico de exteriores,
aprender a conocer el funcionamiento de su máquina y conocer
las mejores técnicas para trabajos en particular es importante
para obtener un buen rendimiento general.

OPERACIÓN DE PICADO

La operación de picado se lleva a cabo en el lado derecho de la
máquina, en donde se montan cuchillas chipeadoras de acero
templado sobre un montaje de rotor giratorio. El material que se
ingresa en el conducto de la chipeadora es reducido a pequeñas
astillas e impulsado a través de una criba de descarga. Las
astillas se pueden desviar a un contenedor o al suelo.

OPERACIÓN DE TRITURADO

En esta operación, los cuchillos trituradores de acero templado
muelen el material ingresado en el conducto de la trituradora.
El material triturado luego abandona el área de la trituradora a
través de la criba de descarga. El material triturado se puede
desviar a un contenedor o al suelo.

WARNING

Antes de poner en funcionamiento su máquina, asegúrese
de leer y entender todas las instrucciones de seguridad, de
controles y de operación de este manual del propietario/ del
operador y de su máquina. No seguir estas instrucciones
puede ocasionar lesiones graves o daño a la propiedad.

WARNING

Traslade la máquina a un área al aire libre, despejada y
plana antes de comenzar. No la opere en la cercanía de
transeúntes. Asegúrese que la cámara de cortado esté vacía
antes de comenzar.

4.1 ARRANQUE DE LOS MODELOS DE RETROCESO

Verifique el nivel de aceite del motor antes de comenzar.1.

Coloque el control del regulador a mitad de camino entre las 2.
posiciones lento y rápido. Coloque el control del cebador en
la posición de cebador.

Gire la llave de contacto a “on” (encendido) (si está equipada). 3.
Tire del arranque de retroceso hasta que el motor arranque.
Asegúrese de que la cuerda de arranque se retraiga.

Mueva el regulador a posición rápida.4.

Para acoplar la chipeadora/ trituradora empuje lentamente 5.
la manija del embrague hacia abajo.

Para un motor frío — De manera gradual lleve el control
del cebador a la posición “off” (apagado) después de
que el motor arranque y se caliente. Se puede operar la
máquina durante el período de calentamiento, pero puede
ser necesario dejar el cebador parcialmente activado hasta
que el motor se caliente.

Para un motor caliente — Lleve el cebador a la posición
“off” ni bien arranque el motor.

4.2 ARRANQUE DE LOS MODELOS ELÉCTRICOS

No accione el arranque del motor continuamente por más de 10
segundos por vez. Si el motor no arranca, deje enfriar durante un
período de 60 segundos entre intentos de arranque. No seguir
estas directivas puede quemar, o dañar de manera permanente,
el motor de arranque.

Si el motor despliega suficiente velocidad para desacoplar el
arranque pero no sigue marchando (un arranque falso) se debe
permitir que la rotación del motor se detenga por completo
antes de intentar arrancar el motor nuevamente. Si se acopla
el arranque mientras el volante está girando, se puede causar
daño al arranque.

Si el arranque no hace girar el motor, apáguelo de inmediato.
No intente volver a arrancar el motor hasta corregir este estado.
No haga arrancar con un puente usando otra batería. Siga los
pasos indicados para arrancar la máquina.

Verifique el nivel de aceite del motor antes de comenzar.1.

Coloque el control del regulador a mitad de camino entre las 2.
posiciones lento y rápido. Coloque el control del cebador
en la posición de cebador.

Arranque el motor activando la llave de contacto. Suelte la 3.
llave inmediatamente cuando el motor arranque.

Mueva el regulador a posición rápida.4.

Para acoplar la chipeadora/ trituradora empuje lentamente 5.
la manija del embrague hacia abajo.

Para un motor frío6. — De manera gradual lleve el control
del cebador a la posición “off” (apagado) después de que el
motor arranque y se caliente. Se puede operar la máquina
durante el período de calentamiento, pero puede ser nece
sario dejar el cebador parcialmente activado hasta que el
motor se caliente.

Para un motor caliente — Lleve el cebador a la posición
“off” ni bien arranque el motor.

10

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

OPERACIÓN

4.3 PARADA DE LA CHIPEADORA/ TRITURADO

Mueva el regulador a la posición de velocidad mínima 1.
lenta.

Desacople la manija del embrague.2.
Permita que el motor marche a la velocidad mínima durante 3.

30 a 60 segundos; pare el motor llevando el regulador a la
posición “baja” o apague el encendido.

Permita que la máquina se detenga por completo.4.

4.4 GUÍA PARA ASTILLAR

ADVERTENCIA

Lea y siga todas las instrucciones de seguridad de este
manual. No operar la chipeadora de acuerdo con las
instrucciones de seguridad PUEDE OCASIONAR LESIONES
PERSONALES.

PRECAUCIÓN

Obtenga y use gafas de seguridad en todo momento al operar

la máquina.

No use ropas holgadas.

El operador siempre debe usar botas pesadas, guantes,

pantalones y una camisa de mangas largas.

Use el sentido común y practique las medidas de seguridad

para protegerse de ramas, objetos afilados y otros objetos
dañinos.

ADVERTENCIA

Nunca se asome sobre el conducto de la chipeadora para

empujar objetos hacia el dispositivo de corte. Use un
palo o una paleta.

Nunca use palas ni horquillas para introducir malezas.

Pueden causar severos daños si entran en contacto con
las cuchillas. Además, las piezas de metal pueden ser
despedidas del conducto de la chipeadora y provocar
lesiones o la muerte.

Nunca use los pies para introducir malezas en el conducto .
Nunca use las manos o los pies para despejar material que se

haya acumulado dentro del conducto.

La máquina trocea y tritura diversos materiales llevándolos a
un estado que facilita su descomposición o manipulación. Las
siguientes directivas le ayudarán a comenzar.

Haga que la unidad marche a la máxima velocidad de 1.
operación antes de comenzar a picar el material.

Las ramas introducidas en la chipeadora deben tener 3 2.
pulgadas (7.5 cm) de diámetro o menos. Recorte las ramas

laterales que no se puedan doblar bien para introducirlas en
el conducto de la chipeadora. Junte las ramas de pequeño
diámetro en un atado e introdúzcalas en forma simultánea.

El material introducido en el conducto de la trituradora 3.
debe tener ¾ pulgadas (2 cm) de diámetro o menos.

Los materiales comunes para triturar incluyen pasto, hojas,
residuos de jardinería, palos y ramitas.

Excluya pedazos de metal, piedras, botellas, latas y otros 4.
cuerpos extraños al ingresar material en la máquina.

Introduzca las malezas desde el lateral del conducto 5.
de la chipeadora, más que desde el frente. Apártese para

evitar que la maleza lo golpee al moverse dentro de la
chipeadora.

Coloque la ram a principal en el conducto de la 6.
chipeadora con el extremo grueso primero, hasta que el

mismo haga contacto con las cuchillas troceadoras. El ritmo
real de alimentación de la rama principal en la chipeadora
dependerá del tipo de material introducido y del filo de las
cuchillas de corte.

Si el motor se pone lento hasta el punto en que pueda 7.
pararse, deje de introducir material y permita que el motor se

recupere. Introduzca el material de manera más pareja.
Si la chipeadora se atasca, 8. retire la rama y gírela antes

de reintroducirla en el conducto. Introduzca y retire la rama
principal de manera alternada o introdúzcala continuamente
a un ritmo tal que no apague el motor.

No use el embrague para despejar un rotor obstruido. 9.

Esto puede dañar la correa. Consulte las instrucciones
para despejar un rotor obstruido en la sección de Servicio
y mantenimiento.

Alterne material más verde con material seco10. para
lubricar las cuchillas de corte, a fin de alargar su vida útil
y obtener mejor rendimiento. El picado de material muerto
y seco producirá calor y desafilará las cuchillas de corte
rápidamente.

Afile las cuchillas troceadoras en forma periódica. 11.

Revise el filo de las cuchillas cada 5-15 horas. Consulte
las instrucciones para afilar en la sección de Servicio y
mantenimiento.

ADVERTENCIA

Para evitar lesiones personales o daño a la propiedad:
apague el motor y asegúrese de que todas las partes móviles
se hayan detenido por completo antes de realizar tareas de
servicio, ajustes o reparaciones. Desconecte la máquina y
retire la llave de encendido cuando corresponda.

ESPAÑOL

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

11

5

SERVICIO Y MANTENIMIENTO

Sección

5.1 PROGRAMA DE MANTENIMIENTO

Se deberán verificar los elementos enumerados en el programa
de servicio y mantenimiento, y si fuese necesario, se deberá
llevar a cabo una acción correctiva. Este programa está dirigido
a las unidades que operan bajo condiciones normales. Si la
unidad está operando en condiciones de uso adversas o severas
puede ser necesario verificar y hacer servicios más frecuentes
a los elementos.

Consulte el manual del propietario del motor para obtener
más información sobre mantenimiento y solución de
problemas.

PROGRAMA DE SERVICIO Y MANTENIMIENTO

COMPONENTE MANTENIMIENTO REQUERIDO

PURIFICADOR DE AIRE VERIFICAR Y LIMPIAR 1

TOMA DE AIRE LIMPIAR (1)

ACEITE PARA MOTOR CAMBIAR (1)

FILTRO DE COMBUSTIBLE REEMPLAZAR

BUJÍA VERIFICAR ESTADO Y LUZ

ACEITE HIDRÁULICO VERIFICAR/LLENAR

ACEITE PARA MOTOR VERIFICAR/LLENAR

TANQUE DE
COMBUSTIBLE

TODA TUERCA Y PERNO
INTERNO Y EXTERNO

PRESIÓN DE
NEUMÁTICOS

CONEXIONES DE LA
BATERÍA

BLOQUE DE PICADO

VERIFICAR/LLENAR

VERIFICAR AJUSTE

VERIFICAR

VERIFICAR

VERIFIQUE LA HOLGURA Y VUELVA A APLICAR PAR DE TORSIÓN DE 75
LB-PIE. (2)

ADVERTENCIA

Para evitar lesiones personales o daño a la propiedad:
apague el motor y asegúrese de que todas las partes móviles
se hayan detenido por completo antes de realizar tareas de
servicio, ajustes o reparaciones. Desconecte la máquina y

retire la llave de encendido cuando corresponda.

FRECUENCIA

CONSULTE EL

MANUAL DEL

OPERADOR

DEL MOTOR

ANTES DE

CADA USO

CADA 8
HORAS

CADA 25

HORAS

.

CADA 50

HORAS

CUCHILLAS
TROCEADORAS

CUCHILLAS
TRITURADORAS

TODA LA MÁQUINA LIMPIAR

MUÑONES
TRANSVERSALES DE PTO

TUBERÍAS INTERNAS
DE PTO

COJINETE DE RETENCIÓN
DE PROTECCIÓN DE PTO

CORREA DE
ACCIONAMIENTO

CORREA DE
ACCIONAMIENTO
HIDRÁULICO

ACCIONAMENTO DE
ARRANQUE

(1) REALIZAR CON MAYOR FRECUENCIA ANTE PRESENCIA EXCESIVA DE POLVO.

(2) REALIZAR CON MAYOR FRECUENCIA AL PICAR MADERA SECA O SUCIA.

12

VERIFIQUE EL FILO Y VUELVA A APLICAR PAR DE TORSIÓN A [para 2,75”

- 5” excepto 4,5” = 25 LB-PIE PARA 4,5” Y 6”-9” = 120 LB-PIE PARA 12”

VERIFICAR ESTADO

LUBRICAR

LUBRICAR

LUBRICAR

VERIFICAR

VERIFICAR

MANTENIMIENTO

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

SERVICIO Y MANTENIMIENTO

SUPERFICIE

AFILADA

SUPERFICIE

NO AFILAR

SUPERFICIE DE MONTAJE

.25

45°

AFILADA

NO AFILAR

SUPERFICIE DE MONTAJE

MELLA MAYOR
QUE 1/8” (3 mm)

GRIETA MAYOR
QUE 1/8” (3 mm)

ESQUINA
ROTA

NUEVA
CUCHILLA

RANURA
DE PICADO

DISCO DE
CHIPEADORA

RANURA
DE PICADO

DISCO DE
CHIPEADORA

CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE

ADVERTENCIA

ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.

5.2 CUCHILLAS CHIPEADORAS

Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. VERIFIQUE EL FILO DE LAS CUCHILLAS CADA

5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.

Es necesario afilar las cuchillas si:

La máquina vibra intensamente al ingresar material en •
la chipeadora.

Las ramas de diámetro pequeño no se introducen •
solas.

Los trozos se descargan de manera despareja o •
presentan colas fibrosas, especialmente al trocear
ramas verdes.

Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:

Hay grietas, esquinas rotas o mellas mayores que 1/8” •
(3 mm) (ver abajo).

La base del filo cortante está gastada o ha sido afilada •

5.3 RETIRO DE LAS CUCHILLAS

Levante la puerta/escudos protectore de descarga. En los 1.
modelos “S”, retire el montaje de descarga.

Retire el perno de 5/16” (8 mm) x 7/8”(22,2 mm) y la tuerca 2.
con cubierta de nylon que sostienen la criba de la trituradora
a la parte inferior del bastidor.

De sconecte y retire de la máq uina la crib a de la 3.
trituradora.

Retire los dos tornillos hexagonales de 5/16” (8 mm) x 1-1/2” 4.
(38 mm) que sujetan la cuchilla chipeadora al rotor. Repita
la operación para la otra cuchilla.

Inspeccione las cuchillas para ver si hay grietas o mellas. Si 5.
hay grietas presentes, reemplace las cuchillas. Si no se pue
de eliminar el mellado afilando la cuchilla, reemplácela.

5.4 AFILADO DE LAS CUCHILLAS

Las cuchillas se pueden amolar en una amoladora de banco o
las puede amolar un profesional.

Nunca afile o amole las superficies de montaje de las 1.
cuchillas. Esto hará que gire el borde y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.

Vuelva a amolar el borde en ángulo de las cuchillas 2.
chipeadoras a 45 grados (Figura 5.3). Asegúrese de
usar algún tipo de accesorio para sostener la cuchilla
correctamente en el ángulo adecuado.

Sea cuidadoso en el amolado de modo que la cuchilla no se 3.
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.

Use tiempos de amolado cortos y enfríe con agua o algún 4.
tipo de refrigerante líquido.

Retire la misma cantidad de cada cuchilla para mantener el 5.
equilibrio del disco.

Las imperfecciones pequeñas tales como mellas, rebabas 6.
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.

Para cuchillas que han sido afiladas repetidas veces, 7.
asegúrese de que la superficie afilada se extienda más allá
de la abertura de la ranura chipeadora. Si no se extiende más
allá de la abertura, se deberán reemplazar las cuchillas.

ESPAÑOL

Las cuchillas chipeadoras y los cuchillos trituradores son
filosos! Sea precavido al trabajar en una máquina para
evitar lesiones.

WARNING

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Figura 5.1

13

SERVICIO Y MANTENIMIENTO

ADVERTENCIA

ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.

5.5 INSTALACIÓN DE LAS CUCHILLAS

Coloque una cuchilla en el rotor y fíjela con dos pernos de 1.
5/16” (8 mm) x 1-1/2”(38 mm). Aplique un par de torsión de
25 lb pie. Repita la operación para la otra cuchilla.

Fije la criba de la trituradora a la máquina con un perno 2.
de 5/16”(8 mm) x 7/8” (22,2 mm) y tuerca con cubierta de
nylon.

Coloque la puerta/escudo protectore de descarga en la 3.
posición normal de operación. En los modelos “S”, vuelva
a instalar el montaje de descarga.

5.6 ESTABLECIMIENTO DE HOLGURA EN LA CUCHILLA CHIPEADORA

Las cuchillas troceadoras deberían tener una holgura de 1/16
pulgada (1,6 mm) a 1/8 pulgada (3,2 mm) respecto del bloque.
Revise la holgura cada 8 horas de operación y ajústela si es
necesario.

Para ajustar el bloque:

Retire la tapa del extremo del eje del rotor y la protección 1.
superior.

Afloje los tornillos de fijación que sostienen los collarines de 2.
sujeción en los cojinetes del lado del conducto y del lado del
motor (Figura 5.2).

Use un punzón y un martillo para dar golpecitos en los 3.
collarines de sujeción en dirección opuesta a la rotación
normal. En el cojinete del lado del conducto, dé golpecitos
con el punzón en sentido de las agujas del reloj. En el cojinete
del lado del motor, dé golpecitos con el punzón en sentido
opuesto a las agujas del reloj.

Con una maza de caucho, dé golpecitos en el extremo del 4.
eje del rotor para obtener una holgura de 1/16”(1,6 mm) a
1/8”(3,2 mm) . Gire el rotor y verifique la holgura en todas
las cuchillas chipeadoras.

Una vez que se haya establecido la holgura, los collarines 5.
de sujeción deberán ser instalados y apretados nuevamente.
Con un punzón y un martillo, golpetee los collarines de
sujeción en la dirección de la rotación del eje (en el sentido
de las agujas del reloj sobre el cojinete del lado del motor y
en el sentido opuesto a las agujas del reloj sobre el cojinete
del lado del conducto) y “fíjelos” con un golpeteo de martillo.
Apriete los tornillos de fijación del co llarín de sujeción.

Afloje los tornillos de sujeción que sostienen la polea de la 6.
correa sobre el eje del rotor. Mueva la polea sobre el eje de
modo que esté alineada con la polea de accionamiento del
motor. Se deberá mover la polea tanto como se movió el
rotor, pero en la dirección opuesta. Aplique un par de torsión
de 160 pulg libra al tornillo de fijación de la polea.

Asegúrese de que la llave de accionamiento de la polea 7.
esté bien asentada debajo de la polea y apriete los tornillos
de fijación.

Verifique la alineación de las poleas apoyando un canto recto 8.
en los laterales de las poleas. Los laterales de las poleas
deberán estar alineados. De lo contrario, repita los pasos 6
y 7 hasta que las poleas estén alineadas.

5.7 REEMPLAZO DE LOS CUCHILLOS TRITURADORES

Los cuchillos trituradores con filo de sierra están diseñados
para brindar una larga vida útil y se los puede dar vuelta si se
desafilan. Asegúrese de que los cuchillos y los intermediarios
estén instalados adecuadamente para mantener el equilibrio
del rotor.

Para retirar los cuchillos o para instalar un nuevo kit para la
trituradora, proceda como se indica.

El filo de sierra de los cuchillos trituradores debe estar
orientado en la misma dirección que el filo cortante de las
cuchillas chipeadoras. No vuelva a utilizar tuerca y perno
No.10-24. Nunca vuelva a usar ejes o intermediarios si
presentan signos de desgaste o mal uso. Siempre instale
partes nuevas al reparar.

Retire las protecciones de la correa inferior desde abajo 1.
del bastidor del motor, retire la puerta/escudo protectore de
descarga y la criba de descarga.

Retire las tuercas y pernos 10-24 x 1-3/8” (35 mm) de los 2.
ejes del cuchillo.

Alinee el eje con el agujero de 5/8”(16 mm) de la parte posterior 3.
del bastidor y el agujero pequeño en la parte delantera del
bastidor al lado del conducto de la chipeadora.

Con un pequeño punzón o varilla, accione el eje por el agujero 4.
de 5/8”(16 mm) en la parte posterior del bastidor.

Para montarlo, inserte el eje a través del agujero de 5/8”(16 5.
mm) de la parte posterior del bastidor y deslice los cuchillos
y los intermediarios en el orden correcto sobre el eje. Instale
un nuevo perno y tuerca de 10-24 x 1-3/8” (35 mm).

Repita los pasos 3 al 6 para ensamblar los otros tres ejes.6.

Al finalizar, instale la criba de descarga, la puerta/escudo 7.
protectore de descarga, ajuste todos los pernos de 3/8” (9,5
mm) con un par de torsión de 33 lb pie. Haga una prueba
de funcionamiento.

Figura 5.2 Collarín de sujeción

IMPORTANTE

14

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

SERVICIO Y MANTENIMIENTO

5/16” (8 mm) x

Perno,

Criba de

descarga

Tuerca,

PELIGRO CUCHILLOS
FILOSOS,¡ MANTÉNGASE
ALEJADO!

7/8” (22,2 mm)

5/16” (8 mm)

DE LA CORREA

CORREA

PROTECCIÓN DE
CORREA INFERIOR

POLEA DEL
MOTOR

POLEA
LOCA

POLEA DEL
ROTOR

DESLICE AQUÍ LA
TARJETA POSTAL

GUÍA INFERIOR

ADVERTENCIA

ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.

5.8 CAMBIO DE LA CRIBA DE DESCARGA

Hay varias cribas de descarga opcionales disponibles en
diferentes tamaños. Las cribas de descarga de diferente tamaño
producen astillas de diferente tamaño. Para cambiar la criba de
descarga, proceda como se indica:

Levante la puerta/escudo protectore de descarga para 1.
acceder a la criba de descarga.

Retire el perno de 5/16”(8 mm) x 7/8”(22,2 mm) y la tuerca que 2.
sostienen la criba de descarga al bastidor.(Figura 5.3).

Retire la criba de descarga de la parte inferior y rote la parte 3.
superior hacia abajo.

Limpie la basura o los residuos del área de la criba.4.

Inserte la parte superior de la criba de reemplazo en la ranura 5.
del cuerpo de la chipeadora y empuje la parte inferior de la
criba hacia adentro de modo que los agujeros de los pernos
se alineen.

Instale el perno desde la parte inferior hacia arriba a través 6.
del bastidor y de la criba, fije la tuerca y apriete según el par
de torsión especificado.

5.10 AJUSTES DE LA GUÍA DE CORREA

La guía de la correa ayuda a desacoplar la chipeadora /
trituradora. Si surgieran problemas al acoplar y desacoplar la
unidad, siga las instrucciones que se indican. Estas instrucciones
también regulan la protección inferior de la correa.

Retire la protección superior para exponer la correa y las 1.
poleas.

Afloje los tornillos de fijación y con un canto recto alinee la 2.
polea del motor con la polea loca y la polea del rotor con la
polea del motor. Apriete todos los tornillos de fijación.

Acople el embrague con la correa en su lugar y verifique el 3.
acoplamiento loco. La polea loca deberá golpear la correa
en el centro de la polea. Todas las poleas tienen que estar
perfectamente alineadas. Aplique un par de torsión de 160
pulg/ libra a los tornillos de fijación de la polea.

Si la polea loca no permaneciera alineada con las poleas 4.
del motor y del rotor, puede ser necesario reemplazar los
bujes del soporte de la polea loca. Póngase en contacto
con el departamento de servicios de Bear Cat para obtener
más información.

Debería haber una tolerancia de aproximadamente 1/8” 5.
(3,2 mm) entre la correa y la protección inferior de la correa
cuando el embrague está acoplado. Regule aflojando los
pernos de montaje y volviendo a posicionar la guía. Vuelva
a apretar los pernos de montaje.

Vuelva a instalar la protección superior.6.

Desde abajo, verifique la alineación de la protección inferior 7.
de la correa con una tarjeta postal (Figura 5.4). Con el
embrague acoplado, debería haber suficiente espacio entre
la correa y el lateral de la protección para deslizar la tarjeta
a lo largo de la correa. Con el embrague desacoplado
no se debería poder deslizar la tarjeta. Regule si fuera
necesario.

ESPAÑOL

5.9 DESPEJE DE UN ROTOR TAPONADO

Figura 5.3 - Reemplazo de la criba de descarga

Retire el perno que sujeta la criba de descarga al bastidor 1.

y retire la criba de la trituradora.

Limpie los residuos del rotor de la trituradora y/o del área 2.

y tubo de descarga de la chipeadora. Gire manualmente el

rotor para cerciorarse de que puede girar libremente.

Instale la criba de descarga y el perno de retención.3.

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Figura 5.4 - Ajustes de la guía de correa

15

SERVICIO Y MANTENIMIENTO

ADVERTENCIA

ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.

5.11 RETIRO/REEMPLAZO DE LA CORREA DE ACCIONAMIENTO

Verifique el estado de las correas de accionamiento anualmente o
cada 25 horas de operación, lo que ocurra primero. Reemplace la
correa si está agrietada, deshilachada o gastada. Para reemplazar
la correa, proceda como se indica:

Retire la protección superior, la guía superior de la correa y 1.
la protección inferior de la correa.

Retire la polea loca. 2.
Deslice la correa de accionamiento fuera de las poleas de 3.

la correa.
Inspeccione el desgaste de las poleas. Reemplace las poleas 4.

si están agrietadas o gastadas de modo tal que el área de
contacto de la correa no sea parejo y plano.

Coloque la nueva correa sobre las poleas. No fuerce o intente 5.
hacer palanca con la correa sobre las poleas ya que esto
puede ocasionar una ruptura del cordón.

Vuelva a instalar la polea loca.6.
Verifique la alineación (Sección 5.10).7.

Reemplace todas las protecciones y guías.8.

5.12 RETIRO DEL ROTOR

Retire la 1. puerta/escudo protectore y criba de descarga y la
tapa del extremo del eje del rotor.

Afloje los tornillos de fijación del collarín de sujeción que 2.
sostienen el cojinete del lado del conducto sobre el eje del
rotor.

Con un punzón y un martillo, de golpecitos en el collarín de 3.
sujeción en dirección opuesta a la rotación normal hasta que
esté suelto, y retire el collarín de sujeción y el cojinete.

Retire la protección superior, la guía superior de la correa y 4.
la protección inferior de la correa para permitir el acceso al
cojinete del lado del motor.

Retire la correa de accionamiento (Sección 5.11).5.
Afloje los tornillos de sujeción que sostienen la polea de la 6.

correa sobre el eje del rotor y retire la polea.
Repita los pasos 2 y 3 en el cojinete del rotor del lado del 7.

motor.
Retire los pernos que sujetan la tapa del conducto de la 8.

chipeadora al bastidor y retire la tapa del conducto de la
chipeadora.

Retire el rotor.9.

Al remolcar, siempre coloque las cadenas de seguridad.

Asegúrese de que los pernos de enganche del remolque
estén ajustados.

Revise las luces del remolque en forma periódica.

5.14 LUBRIQUE LA MÁQUINA

Lubrique la máquina en forma periódica usando grasa con base
de litio. Las condiciones de trabajo extremas requerirán un
engrasado más frecuente.

Engrase los siguientes puntos cada 50 horas de tiempo de
operación:

Cojinete del lado del conducto (Figura 5.5)1.

Cojinete del lado del motor (Figura 5.6)2.

WARNING

Las grasas con base de polyuria y de litio no son compatibles.
La mezcla de los dos tipos de grasa puede provocar fallas
prematuras.

NOTE

No engrase los cojinetes excesivamente. El exceso de
llenado puede conducir a producir calor excesivo y/o a
levantar las juntas. Agregue la grasa lentamente ejerciendo
una leve presión. Siempre que sea posible, gire el cojinete
lentamente mientras lo lubrica.

Figura 5.5 - Cojinete del lado del conducto.

5.13 CONSEJOS SOBRE TAREAS DE SERVICIO PARA EL REMOLQUE

Revise mensualmente el par de torsión de los pernos de la

rueda.

Verifique mensualmente la presión de aire en los neumáticos.

Verifique y vuelva a colocar grasa en los cojinetes de las ruedas

cada 12 meses.

16

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Figura 5.6 - Cojinete del lado del motor.

6

SOLUCIÓN DE PROBLEMAS

Sección

Antes de realizar cualquiera de las correcciones en esta tabla para solución de problemas, consulte la información adecuada contenida
en este manual con respecto a las precauciones de seguridad y a los procedimientos de operación o mantenimiento. Póngase en
contacto con su concesionario más cercano o con la fábrica acerca de problemas de servicio de la máquina.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

Ajustes de control indebidos: Use los ajustes necesarios.
Falta de combustible. Llene el tanque de combustible.

El motor no arranca.

La bujía está desconectada. Conecte la bujía.
Gasolina sucia, vieja o

contaminada.
Problemas internos del motor. Consulte a su concesionario.

Vuelva a llenar el tanque de gasolina con gasolina
normal nueva, limpia y sin plomo.

El motor o el rotor se

traba o para

La chipeadora no trocea.

El motor se recalienta.

Difícil de alimentar la
chipeadora, necesita

demasiada potencia

para picar.

Descarga obstruida.

Rotor taponado.

Material demasiado grande
para introducirlo en la
trituradora.

Cuchillas troceadoras desafiladas. Rote o afile las cuchillas.

Las correas de accionamiento
están sueltas o gastadas.

Intento de insertar ramas que son
demasiado grandes. Limite el tamaño de la rama a x pulgadas de diámetro.

Cuchillas troceadoras rotas o
faltantes Reemplace la cuchilla.

Sistema de enfriado taponado. Limpie el ventilador y las aletas de enfriamiento.

Nivel de aceite indebido.

Cuchillas chipeadoras
desafiladas.

Descarga obstruida.

Holgura indebida en cuchillas.

Use una rama u objeto similar para despejar la
descarga.

Despeje el rotor. Introduzca el material de manera más
pareja.

Reduzca el tamaño del material.

Inspeccione correas de accionamiento, ajústelas o
reemplácelas, si es necesario.

Llene el motor con aceite hasta el nivel adecuado.
Consulte el manual del propietario del motor.

Invierta o afile las cuchillas.

Use una rama u objeto similar para despejar la
descarga.

Regule la holgura entre el bloque de la chipeadora y las
cuchillas chipeadoras.

ESPAÑOL

La trituradora requiere

potencia excesiva o se

traba.

Descarga obstruida.

Rotor taponado.

Material húmedo o verde no se
descarga.

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Use una rama u objeto similar para despejar la
descarga.

Despeje el rotor, ingrese material en la trituradora de
manera más pareja.

Ingrese material seco de manera alternada o instale una
criba de descarga más grande.

17

TROUBLESHOOTING

El motor se traba o

la correa hace un

chirrido al acoplarse el

embrague.

El material originado

en la chipeadora se

envuelve en el eje del

rotor.

Vibración excesiva en

la marcha.

Acoplamiento del embrague
demasiado rápido.

Rotor taponado.

Tensión de la correa
demasiado floja.

Material fibroso, y verde evita
las cuchillas chipeadoras

Cuchillas chipeadoras
desafiladas.

Holgura indebida en cuchillas.

Vibración del sistema de
accionamiento.

Rotor desbalanceado.

Baje la manija del embrague más lentamente.

Despeje el rotor. Introduzca el material de manera más
pareja.

Reemplace la correa o el resorte.

Gire la rama o el material cuando lo alimenta para
cortarlo por completo.

Afile las cuchillas.

Regule la holgura entre el bloque de la chipeadora y las
cuchillas chipeadoras.

Verifique las correas y poleas de accionamiento para
detectar si hay áreas en mal estado o gastadas.
Verifique si hay cuchillas chipeadoras o cuchillos
trituradores desafilados.

Inspeccione el rotor para detectar si hay cuchillas
chipeadoras o cuchillos trituradores rotos o faltantes,
reemplácelos si fuera necesario. Verifique el rotor para
detectar si se bambolea. Verifique el rotor para detectar
si se lo ha ensamblado correctamente.

El rotor no gira.

No se puede acoplar el

embrague.

Excesivo desgaste de

la correa.

Holgura incorrecta entre el
bloque de la chipeadora y la
cuchilla chipeadora.

Correa de accionamiento
demasiado suelta o rota.

Descarga obstruida.

Rotor taponado.

Instalación incorrecta de la
correa, la correa no está debajo
de la guía de la correa.

Establezca la holgura entre el bloque y la cuchilla
chipeadora a la distancia recomendada (1/16” a 1/8”).

Reemplace la correa o el resorte.

Use una rama u objeto similar para despejar la
descarga.

Despeje el rotor. Introduzca el material de manera más
pareja.

Instale la correa correctamente, instale la correa debajo
de la guía de la correa.

Tensión indebida de la correa. Reemplace la correa o el resorte.

No se está usando la correa
adecuada.

Polea(s) dañada(s) o
gastada(s).

Póngase en contacto con su concesionario autorizado
más cercano para pedir la correa adecuada para su
chipeadora trituradora.

Reemplace la(s) polea(s).

Oscilación del remolque

al ser remolcado.

18

Polea(s) no está(n) alineada(s). Alinee la(s) polea(s) con un canto recto.

Tensión de la(s) correa(s)
demasiado floja.

Presión de aire en neumáticos
incorrecta.

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Reemplace la correa o el resorte.

Verifique en el flanco del neumático los límites para
inflado

7

ESPECIFICACIONES

Sección

7.1 ESPECIFICACIONES

Modelo

DESCRIPCIÓN Métrico

TAMAÑO TOTAL

PESO TOTAL

MÁXIMA CAPACIDAD DE ASTILLADO

CUCHILLAS TROCEADORAS

MÁXIMA CAPACIDAD DE TRITURACIÓN

CUCHILLAS TRITURADORAS

BLOQUE DE TROCEADO

VELOCIDAD DEL ROTOR

TAMAÑO DEL ROTOR

PESO DEL ROTOR

TAMAÑO DEL TUBO DE DESCARGA

ALTURA DEL TUBO DE DESCARGA

TIPO DE ACCIONAMIENTO

DESCRIPCIÓN Métrico

TAMAÑO DE CORREA
TAMAÑO TOTAL

TAMAÑO DE NEUMÁTICOS
PESO TOTAL

GATO
MÁXIMA CAPACIDAD DE ASTILLADO

MOTOR
CUCHILLAS TROCEADORAS

MÁXIMA CAPACIDAD DE TRITURACIÓN

CUCHILLAS TRITURADORAS

BLOQUE DE TROCEADO

VELOCIDAD DEL ROTOR

TAMAÑO DEL ROTOR

PESO DEL ROTOR

TAMAÑO DEL TUBO DE DESCARGA

Modelo

Modelo

DESCRIPCIÓN Métrico

TAMAÑO TOTAL

PESO TOTAL

MÁXIMA CAPACIDAD DE ASTILLADO

CUCHILLAS TROCEADORAS

MÁXIMA CAPACIDAD DE TRITURACIÓN

CUCHILLAS TRITURADORAS

BLOQUE DE TROCEADO

VELOCIDAD DEL ROTOR

TAMAÑO DEL ROTOR

PESO DEL ROTOR

TAMAÑO DEL TUBO DE DESCARGA

ESPAÑOL

Modelo

DESCRIPCIÓN Métrico

TAMAÑO TOTAL

PESO TOTAL

MÁXIMA CAPACIDAD DE ASTILLADO

CUCHILLAS TROCEADORAS

MÁXIMA CAPACIDAD DE TRITURACIÓN

CUCHILLAS TRITURADORAS

BLOQUE DE TROCEADO

VELOCIDAD DEL ROTOR

TAMAÑO DEL ROTOR

PESO DEL ROTOR

TAMAÑO DEL TUBO DE DESCARGA

Modelo

DESCRIPCIÓN Métrico

TAMAÑO TOTAL

PESO TOTAL

MÁXIMA CAPACIDAD DE ASTILLADO

CUCHILLAS TROCEADORAS

MÁXIMA CAPACIDAD DE TRITURACIÓN

CUCHILLAS TRITURADORAS

BLOQUE DE TROCEADO

VELOCIDAD DEL ROTOR

TAMAÑO DEL ROTOR

PESO DEL ROTOR

TAMAÑO DEL TUBO DE DESCARGA

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Modelo

DESCRIPCIÓN Métrico

TAMAÑO TOTAL

PESO TOTAL

MÁXIMA CAPACIDAD DE ASTILLADO

CUCHILLAS TROCEADORAS

MÁXIMA CAPACIDAD DE TRITURACIÓN

CUCHILLAS TRITURADORAS

BLOQUE DE TROCEADO

VELOCIDAD DEL ROTOR

TAMAÑO DEL ROTOR

PESO DEL ROTOR

TAMAÑO DEL TUBO DE DESCARGA

19

ESPECIfICACIÓN

22.75

[577.85]

15.50

[393.7]

7.88

[200.15]

27.40

[695.96]

48.62

[1234.95]

54.20

[1376.68]

9.27

[235.46]

24.44

[620.78]

42.63

[1082.80]

33.45

[849.63]

47.54

[1207.52]

S MODELS

ONLY

41.53

[1054.86]

58.15

[1477.01]

S MODELS

ONLY

28.12

[714.17]

40.44

[1027.18]

37.87

[961.90]

A

B

C

45.80

[1163.32]

15.50

[393.70]

22.75

[577.85]

E

D

S MODELS

ONLY

F

S MODELS ONLY

G

MODELOS NO REMOLCABLES

MODELOS “S” ÚNICAMENTE

MODELOS “S”
ÚNICAMENTE

MODELO

SC3206 (S)

SC3305 (S)
SC3305E
SC3240 (S)
SC3240T
SC3342
SC3270
SC3270T

* Modelos “S” únicamente

22.16

[562.86]

24.44

[620.78]

MODELOS REMOLCABLES

MEDICIÓN

PULG [MM]

A B C D * E F * G

6.67

[169.42]

9.27

[235.46]

15.34

[389.64]

20.04

[509.02]

43.25

[1098.55]

44.48

[1129.79]

23.98

[609.09]

23.75

[603.25]

51.00

[1295.40]

54.00

[1371.60]

21.32

[541.53]

25.61

[650.49]

MODELOS “S”
ÚNICAMENTE

20

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

MODELOS “S”
ÚNICAMENTE

A

B

A

B

7.2 REQUISITOS ESPECIALES DE PAR DE TORSIÓN

REQUISITOS ESPECIALES DE PAR DE TORSIÓN

UBICACIÓN SOBRE LA MÁQUINA

SOBRE LA PLACA DEL ROTOR, PERNOS DE MONTAJE

A

DE LA CUCHILLA

SOBRE LOS EJES DE LOS CUCHILLOS DEL ROTOR

B

DESCRIPCIÓN DE LAS PIEZAS METÁLICAS

PERNOS DE CABEZA HEXAGONAL (CANTIDAD 8)
DE 5/16”(8 MM) X 1”(25,4 MM) GRADO 8

TORNILLO DE 10-24 X 1-1/8”(28,6mm) (CANTIDAD

6)

ESPECIfICACIÓN

PAR DE TORSIÓN

(PULGADA

UNIFICADA)

25 lb pie 34 N.m

36 pulg lb. 4 N.m

PAR DE TORSIÓN

(MÉTRICO)

ESPAÑOL

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

21

ESPECIfICACIÓN

SAE - 8

SAE - 2

A

SAE - 5

Grado
SAE y
marcas
en la
cabeza

DIÁMETRO DE PERNO

10.9

4.8

A

8.8

Cálculo
métrico de
la medida y
marcas en
la cabeza

DIÁMETRO DE PERNO

12.9

4.8

8.8 10.9

12.9

7.3 PAR DE TORSIÓN DE PERNOS

Las tablas que siguen a continuación son para referencia solamente y su uso es totalmente voluntario, a menos que se aclare lo
contrario. El uso del contenido de la tabla para cualquier propósito corre por cuenta y riesgo de quien lo hace y cualquier pérdida o
daño producido a partir del uso de esta información es responsabilidad de quien lo hace.

INGLÉS

DIÁMETRO DE

PERNO (A)

1/4" 7.5 5.5 11 8 16 12

5/16" 15 11 23 17 34 25

3/8" 27 20 41 30 61 45

7/16" 41 30 68 50 95 70

1/2" 68 50 102 75 149 110

9/16" 97 70 149 110 203 150

5/8" 122 90 203 150 312 230
3/4" 217 160 353 260 515 380
7/8" 230 170 542 400 814 600

1" 298 220 786 580 1220 900
1-1/8" 407 300 1085 800 1736 1280
1-1/4" 570 420 2631 1940 2468 1820

SAE 2 SAE 5 SAE 8

N.m Lb pie N.m Lb pie N.m Lb pie

PAR DE TORSIÓN DEL PERNO*

* El valor del par de torsión para pernos o tornillos de capuchón se identifica por las marcas en las cabezas.

Las cifras del par de torsión indicadas arriba son válidas para roscas y cabezas no engrasadas o no aceitadas a menos que se
especifique lo contrario. Por lo tanto, no engrase ni aceite pernos o tornillos de capuchón a menos que se especifique lo contrario
en este manual. Al usar elementos de sujeción, aumente el valor del par de torsión en 5%.

22

MÉTRICO

DIÁMETRO DE

PERNO (A)

M3 0.5 0.4 - - - - - ­M4 3 2.2 - - - - - ­M5 5 4 - - - - - ­M6 6 4.5 11 8.5 17 12 19 14.5

M8 15 11 28 20 40 30 47 35
M10 29 21 55 40 80 60 95 70
M12 50 37 95 70 140 105 165 120
M14 80 60 150 110 225 165 260 190
M16 125 92 240 175 350 255 400 300
M18 175 125 330 250 475 350 560 410
M20 240 180 475 350 675 500 800 580
M22 330 250 650 475 925 675 1075 800
M24 425 310 825 600 1150 850 1350 1000
M27 625 450 1200 875 1700 1250 2000 1500

4.8 8.8 10.9 12.9

N.m Lb pie N.m Lb pie N.m Lb pie N.m Lb pie

PAR DE TORSIÓN DEL PERNO*

CHIPEADORAS/TRITURADORAS DE 3 PULGAS

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 70050

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

70050 Serial number X00064 thru 709824

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO
Type: Engine driven Chipper/Shredder
Model Number: 70050E

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

70050E Serial number 706369 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 70050S

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

70050S Serial number X00237 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 70080

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 98 dB L
Guaranteed Sound Power Level: 112 dB LWA

70080 Serial number X00113 thru 709656

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO
Type: Engine driven Chipper/Shredder
Model Number: 70080E

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 98 dB L
Guaranteed Sound Power Level: 112 dB LWA

70080E Serial number 702306 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 70080S

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 98 dB L
Guaranteed Sound Power Level: 112 dB LWA

70080S Serial number X00111 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 70380

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

70380 Serial number X00195 thru 709833

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO
Type: Engine driven Chipper/Shredder
Model Number: 70380E

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

70380E Serial number 706548 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 70380S

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

70380S Serial number Y00962 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: 75311

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 94 dB L
Guaranteed Sound Power Level: 114 dB LWA

75311 Serial number 400486 thru 709843

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO
Type: Engine driven Chipper/Shredder
Model Number: 75311E

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 94 dB L
Guaranteed Sound Power Level: 114 dB LWA

75311E Serial number 706541 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified new unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3265 & SC3265XE

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

SC3265 Serial number A08787 and up
SC3265XE Serial number B01542 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3206 & SC3206XE

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

SC3206 Serial number 709896 and up
SC3206XE Serial number 709949 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3206XS

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

SC3206XS Serial number 802350 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3305XE

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 98 dB L
Guaranteed Sound Power Level: 112 dB LWA

SC3305 Serial number 710265 and up
SC3305XE Serial number 708586 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3305XS

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 98 dB L
Guaranteed Sound Power Level: 112 dB LWA

SC3305XS Serial number 801076 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO
Type: Engine driven Chipper/Shredder
Model Number: SC3305E

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 98 dB L
Guaranteed Sound Power Level: 112 dB LWA

SC3305E Serial number 708586 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3342 & SC3342XE

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 94 dB L
Guaranteed Sound Power Level: 114 dB LWA

SC3342 Serial number 709937 and up
SC3342XE Serial number 709844 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3342XS

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 94 dB L
Guaranteed Sound Power Level: 114 dB LWA

SC3342XS Serial number 703327 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: ECHO Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3270 & SC3270XE

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

SC3270 Serial number 802156 and up
SC3270XE Serial number 803184 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:

Declaration of Conformity

The undersigned manufacturer:

Crary Industries, Inc.

237 NW 12

P.O. Box 849

West Fargo, ND 58078-0849

Declares that hereunder specified unit:

CHIPPER SHREDDER

Brand: Crary Bear Cat
Type: Engine driven Chipper/Shredder
Model Number: SC3270XS

Complies with the requirements of:

Machinery Directive 2006/42/EC

Garden equipment-Integrally power shredders/chippers-Safety EN13683:2003 + A3 2009

Emission of Gaseous and Particulate Pollutants Directive 2002/88/EC

EN ISO 12,100, Part 1-Safety of Machinery-Basic Conce pt s, General Principles for Design

Noise Emissions Directive 2000/14/EC

-Conformity Assessment Procedure: Annex V
(Use of harmonized standard EN IS O 37 4 4: 20 1 0)

Sound Pressure Level: 97 dB L
Guaranteed Sound Power Level: 111 dB LWA

SC3270XS Serial number 802136 and up

West Fargo, ND 58078-0849
June 29, 2011
CRARY INDUSTRIES, INC. The authorized representative in Europe who is authorized to
compile the technical file:
Company: Atlantic Bridge Limited
Address: Atlantic House, PO Box 4800
Earley, Reading RG5 4GB, United Kingdom
______________________________

Arlan Mathias Mr. Phillip Wicks
Senior Project Engineer

PA

th

Street

Data contained in this document pertains only to machines sold in areas that require CE compliance
standards. To identify if your machine is CE compliant, it will have the following CE mark decal:
