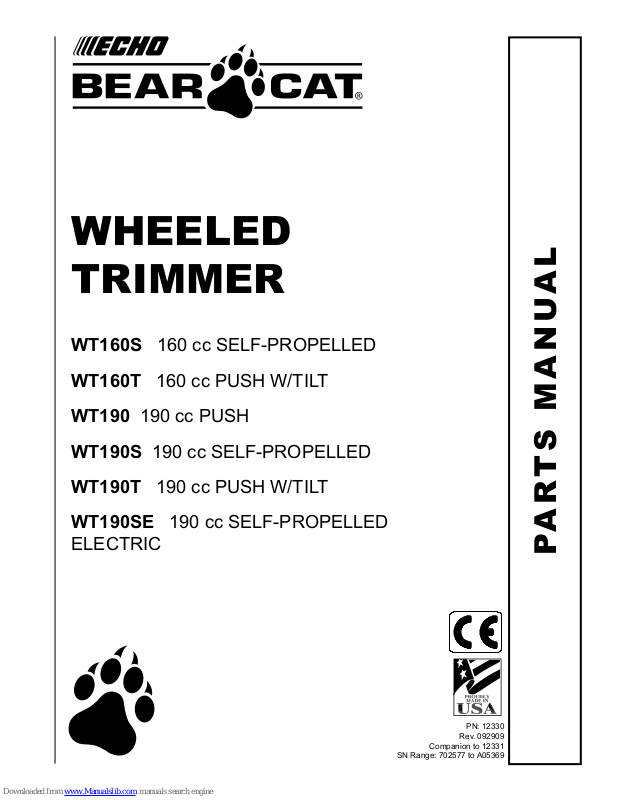

WHEELED TRIMMER
WT160S 160 cc SELF-PROPELLED
WT190 190 cc PUSH
WT190S 190 cc SELF-PROPELLED
WT190SE 190 cc SELF-PROPELLED
ELECTRIC
PARTS MANUAL
PN: 12330
Rev. 092909
Companion to 12331
SN Range: 702577 to A05369
Page 2
Before You Begin
MANUFACTURED BY CRARY INDUSTRIES
MANUFACTURED IN U.S.A.
XXXXXX
WEST FARGO, NORTH DAKOTA 58078 U.S.A. SERIAL NUMBER
DEAR ECHO BEAR CAT CUSTOMER
Thank you for purchasing a ECHO Bear Cat product. The ECHO Bear Cat line is designed, tested, and manufactured
to give years of dependable performance. To keep your machine operating at peak efciency, it is necessary to adjust
it correctly and make regular inspections. The following pages will assist you in the operation and maintenance of your machine. Please read and understand this manual before operating your machine.
If you have any questions or comments about this manual, please call us toll-free at 1-800-247-7335.
If you have any questions or problems with your machine, please call or write your local authorized ECHO Bear Cat Dealer.
This document is based on information available at the time of its publication. ECHO Bear Cat is continually making improvements and developing new equipment. In doing so, we reserve the right to make changes or add improvements to our product without obligation for equipment previously sold.
PLEASE SEND US YOUR WARRANTY CARD
A warranty card is included in your owner's kit packaged with your machine. Please take the time to ll in the information
requested on the card. When you send your completed card to us, we will register your machine and start your coverage under our limited warranty.
FOR MACHINE SERVICE OR PARTS:
For service assistance, contact your nearest authorized ECHO Bear Cat dealer or the factory. For parts, contact your authorized dealer. The parts manual for your machine is available at http://bearcatproducts.com/main/support/ index_html. Your dealer will need to know the serial number
of your machine to provide the most efcient service. See
below for information on how to identify and record the serial number for your machine.
FOR ENGINE SERVICE OR PARTS:
For engine service or parts, contact your nearest authorized engine dealer. ECHO Bear Cat does not handle any parts, repairs or warranties for engines.
SERIAL NUMBER LOCATION
Please record the serial number in the space provided and on the warranty and registration card.
ORDERING PARTS
Only genuine ECHO Bear Cat replacement parts should be used to repair the machine. Replacement parts manufactured by others could present safety hazards,
even though they may t on this machine. Replacement
parts are available from your ECHO Bear Cat dealer.
Provide the following when ordering parts:
The SERIAL NUMBER of your machine.
The PART NUMBER of the part.
The PART DESCRIPTION.
The QUANTITY needed.
SERIAL NUMBER
HOW TO CONTACT ECHO BEAR CAT
ADDRESS PHONE E-MAIL HOURS
237 NW 12th Street
P.O. Box 849
West Fargo, ND 58078
© 2009, CRARY INDUSTRIES, ALL RIGHTS RESERVED. PRODUCED AND PRINTED IN THE U.S.A.
800-247-7335 701-282-5520
FAX: 701-282-9522
opesales@crary.com
service@crary.com
Monday - Friday,
8 am to 5 pm
Central Time
Page 3
TABLE OF CONTENTS
DESCRIPTION
MODEL WT160S ........................................................................................................ 2
MODEL WT160T ......................................................................................................... 4
MODEL WT190 ........................................................................................................... 6
MODEL WT190S ........................................................................................................ 8
MODEL WT190T ....................................................................................................... 10
MODEL WT190SE .................................................................................................... 12
DECALS .................................................................................................................... 14
SERVICE PARTS...................................................................................................... 15
PAGE
Page 4
MODEL WT160S 9/09
36
38
73
71
9
49
53
27
31
44
25
58
4
19
30
5
62
54
7
31
37
48
1
18
27
23
34
75
55
21
2
56
29
57
2
59
6
52
64
45
31
27
31
27
72
10
31
42
60
69
12
20
63
30
19
16
15
17
70
74
47
27
50
27
31
35
43
13
28
22
11
40
18
29
24
40
65
29
42
61
69
12
39
14
27
31
29
33
31
27
51
26
8
3
67
23
68
31
27
30
2
WHEELED TRIMMER
Page 5
9/09 MODEL WT160S
ITEM
1 12254 DECAL, CUTTER DANGER
2 12314 BEARING, 3/4” BALL
3 12319 PULLEY, 5.0 X 7/8 AB
4 12324 CABLE, BRAKE CONTROL
5 12326 PAD, FOAM HANDLEBAR
6 12348 STRING, 0.155 X 20-1/2 RND
7 12512 ENGINE, 5.5 HP HONDA GCV
8 12568 PULLEY, 7.5 OD X 12MM BORE
9 12571 SPROCKET, 35A60
10 12572 CHAIN, #35 X 68 PITHC W/CLINK
11 12573 BELT, 3L 52 INCH
12 12574 BEARING, 1/2 FLANGE
13 12755 DECAL, 5.5 HP INFORMATION
14 12834
15 12842
16 12849 DECAL, 3 SPEED
17 12856 CABLE, SP CONTROL
18 15003 BOLT, 5/16 X 3/4” HEX HD
19 15030 WASHER, 1/4” FLAT
20 15093 BOLT, 1/4 X 2” HEX HD
21 15098 WASHER, 3/4” FLAT
22 15131
23 15176
24 15180 SCREW, 1/4 X 5/8” SQ HD SET
25 15197 BOLT, 1/4 X 2-1/4” HEX HD
26 15238 BOLT, 1/4 X 3/4” CRG
27 15250 WASHER, 5/16” FLAT
28 15282 BOLT, 5/16 X 1-1/2” HEX
29 15349 BOLT, 5/16 X 7/8” CRG
30 15355 NUT, 1/4” NYLOCK
31 15356 NUT, 5/16” NYLOCK
32 15372 KEY, 3/16 X 1” SQ
33 15397 NUT, #10 X 24 NYLOCK
34 15402
35 15403 BOLT, 5/16 X 1-3/4” HEX
36 15406 PUSHNUT, 5/8 IN
37 15416 WASHER, 5/16” SAE FLAT
38 15560
PART
NUMBER
DESCRIPTION
TRANSMISSION 3-SPEED TRIMMER
CABLE, TRANSMISSION CONTROL
SCREW, 5/16-18 X 5/8” SQ HD SET
SCREW, 11/32 X 7/8” HWH AB THREAD
NUT, 5/16 X 18 TINNERMAN U­TYPE
BOLT, 5/16 NC X 2-3/4” GR5 HCPS ZP
39 15594
40 15598 KEY, 4MM SQ X 20MM
41 15680-00 SCREW, 8-32 X 3/16 KNR CUP PT
42 15683-00 CLIP, E
43 16155 DECAL, SERIAL NUMBER
44 16239 CONTROL, THROTTLE
45 16900 STRAP, 4 INCH TIE
47 18008-00 CONTAINER, MANUAL
48 18949-00 DECAL, MANUAL/SAFETY INFO.
49 18950-00 RIVET, PLASTIC 1/4 X 7/8
50 18955-00 CAP, PLASTIC 3/4 X 1-1/2 TUBE
51 69126 SPACER, IDLER PIVOT
52 72705-12 DISK, TRIMMER HEAD
53 72723 FLAP, TRIMMER
54 72732-12 BAIL, TRIMMER
55 72754 WELDMENT, TRIMMER PULLEY
56 72755-12 WELDMENT, SPINDLE HUB
57 72759 SPACER, SPINDLE
58 72760 HANDLEBAR, TRIMMER
59 72781-12 SPACER, TRIMMER HEAD
60 72989 WELDMENT, WHEEL CLUTCH
61 72990 WELDMENT, WHEEL CLUTCH
62 72995-12 WELDMENT, SP BAIL
63 72999-12 ANCHOR, SP CABLE
64 73116-12 WELDMENT, TRIMMER HEAD
65 73264-12 BOTTOM, TRIMMER FRAME
66 73266-12 PAN, TRIMMER BOTTOM
67 73267-12 SUPPORT, TRANSMISSION
68 73630-35 BODY, TRIMMER
69 74836-00 SHRINK TUBE, 1.5 X 2.125” HEAT
70 74964-12 TUBE, CONTAINER HOLDER
73003
71
72 75501-12 WELDMENT, TRIMMER AXLE
73 75512-12 SHEET, CAP WHEEL
74 75518-12 CHANNEL, HANDLE SUPPORT
75 75519-35 COVER, FRONT COVER
75417-00
75534-00
SCREW, #10 X 24 X 1-1/2 PAN PHP ZP
WHEEL, 16 INCH W/HOLES (SN: 0-702576) (REPLACE WITH PN 75884-00)
WHEEL, TRIMMER WITH HOLES (SN: 702577-705736) (REPLACE WITH PN 75884-00)
ASSEMBLY, TRIMMER WHEEL (SN: 705737-CURRENT)
WHEELED TRIMMER
3
Page 6
MODEL WT160T 9/09
31
45
18
54
60
39
47
10
56
49
27
23
59
55
4
42
53
19
6
5
21
61
23
27
22
43
27
9
51
23
23 27
62
29
23
14
21
41
17
4
25
2
27
32
11
14
38
24
34
13
58
44
30 23
33
12
21
27
23
1
8
40
14
54
50
52
23
27
20
22
38
27
23
27
18
28
46
57
26
15
16
7
35
15
4
WHEELED TRIMMER
Page 7
9/09 MODEL WT160T
ITEM
1 12177 SPRING, COMPRESSION
2 12254 DECAL, CUTTER DANGER
3 12275
4 12314 BEARING, 3/4” BALL
5 12317 BELT, 4L X 53
6 12319 PULLEY, 5.0 X 7/8 AB
7 12324 CABLE, BRAKE CONTROL
8 12325 GRIP, ADJUST HANDLE
9 12326 PAD, FOAM HANDLEBAR
10 12348 STRING, 0.155 X 20-1/2 RND
11 12512 ENGINE, 5.5 HP HONDA GCV
12 12520 DEFLECTOR, EXHAUST
13 12755 DECAL, 5.5 HP INFORMATION
14 15003 BOLT, 5/16 X 3/4” HEX HD
15 15030 WASHER, 1/4” FLAT
16 15197 BOLT, 1/4 X 2-1/4” HEX HD
17 15098 WASHER, 3/4” FLAT
18 15129 WASHER, 5/8” SAE FLAT
19 15131
20 15154 BOLT, 5/16 X 2-1/2” HEX
21 15176
22 15219 BOLT, 5/16 X 1” HEX HD
23 15250 WASHER, 5/16” FLAT
24 15282 BOLT, 5/16 X 1-1/2” HEX
25 15349 BOLT, 5/16 X 7/8” CRG
26 15355 NUT, 1/4” NYLOCK
27 15356 NUT, 5/16” NYLOCK
28 15375 PIN, 1/8 X 1” COTTER
29 15402
30 15403 BOLT, 5/16 X 1-3/4” HEX
31 15406 PUSHNUT, 5/8 IN
32 15416 WASHER, 5/16” SAE FLAT
33 15434 KEY, 3/16 X 1-1/2” SQ.
34 16155 DECAL, SERIAL NUMBER
35 16239 CONTROL, THROTTLE
36 16740
38 17897 BEARING, 5/8” FLANGE
39 72723 FLAP, TRIMMER
PART
NUMBER
DESCRIPTION
FITTING, 1/4 SELF-TAP GREASE
SCREW, 5/16-18 X 5/8” SQ HD SET
SCREW, 11/32 X 7/8” HWH AB THREAD
NUT, 5/16 X 18 TINNERMAN U-TYPE
DECAL, THROTTLE CONTROL
40 72724
41 72754
42 72759 SPACER, SPINDLE
43 72760 HANDLEBAR, TRIMMER
44 18008-00 CONTAINER, MANUAL
12316
45
46 18949-00 DECAL, MANUAL/SAFETY
47 18950-00 RIVET, PLASTIC 1/4 X 7/8”
48 18955-00
49 72705-12 DISK ,TRIMMER HEAD
50 72710-12 WELDMENT, AXLE PIVOT
51 72732-12 BAIL, TRIMMER
52 72736-12 ANGLE, HANDLE LOCK
53 72755-12 WELDMENT, SPINDLE HUB
54 72762-12 SPACER, 7/8 X 0.281
55 72781-12 SPACER, TRIMMER HEAD
56 73116-12 WELDMENT, TRIMMER HEAD
57 73298-35 WELDMENT, TRIMMER BODY
58 74964-12 TUBE, CONTAINER HOLDER
59 75504-12 BOTTOM, TRIMMER FRAME
60 75505-12 WELDMENT, TRIMMER AXLE
61 75518-12
62 75519-35 COVER, FRONT COVER
18903-00
18957-00
HANDLE, HEIGHT ADJUSTMENT
WELDMENT, TRIMMER PULLEY
WHEEL, 16” (SN: 0-702576) (REPLACE WITH PN 75883-
00)
WHEEL, 15” TRIMMER (SN: 702577-705736) (REPLACE WITH PN 75883-
00)
WHEEL, 15” TRIMMER (BLACK) (SN:705737­CURRENT)
CAP, PLASTIC 3/4 X 1-1/2” TUBE
CHANNEL, HANDLE SUPPORT
WHEELED TRIMMER
5
Page 8
MODEL WT190 9/09
25
22
17
17
36
48
45
37
7
22
17
49
44
2
42
41
51
40
12
2
23
19
16
34
38
15
50
18
14
4
27
13
3
20
43
5
11
10
21
6
39
17
22
47
35
17
30
24
22
26
22
26
32
33
1
9
17
15
15
8
28
46
31
6
WHEELED TRIMMER
Page 9
9/09 MODEL WT190
ITEM
1 12254 DECAL, CUTTER DANGER
2 12314 BEARING, 3/4” BALL
3 12317 BELT, 4L X 53
4 12319 PULLEY, 5.0 X 7/8 AB
5 12324 CABLE, BRAKE CONTROL
6 12326 PAD, FOAM HANDLEBAR
7 12348 STRING, 0.155 X 20-1/2 RND
8 14560-00
9 15003 BOLT, 5/16 X 3/4” HEX HD
10 15030 WASHER, 1/4” FLAT
11 15094 BOLT, 1/4 X 1-3/4” HEX HD
12 15098 WASHER, 3/4” FLAT
13 15131
14 15154 BOLT, 5/16 X 2-1/2” HEX
15 15176
16 15219 BOLT, 5/16 X 1” HEX HD
17 15250 WASHER, 5/16” FLAT
18 15282 BOLT, 5/16 X 1-1/2” HEX
19 15301 BOLT, 5/16 X 1” CRG
20 15349 BOLT, 5/16 X 7/8” CRG
21 15355 NUT, 1/4” NYLOCK
22 15356 NUT, 5/16” NYLOCK
23 15402
24 15403 BOLT, 5/16 X 1-3/4” HEX
25 15406 PUSHNUT, 5/8 IN
26 15416 WASHER, 5/16” SAE FLAT
27 15434 KEY, 3/16 X 1-1/2” SQ.
28 16155 DECAL, SERIAL NUMBER
30 18008-00 CONTAINER, MANUAL
31
PART
NUMBER
12334
18903-00
18957-00
DESCRIPTION
DECAL, 6.5 HP INFORMATION
SCREW, 5/16-18 X 5/8” SQ HD SET
SCREW, 11/32 X 7/8” HWH AB THREAD
NUT, 5/16 X 18 TINNERMAN U-TYPE
WHEEL, 14-1/2” (SN: 0-702576) (REPLACE WITH PN 75883-00)
WHEEL, 15” TRIMMER (SN: 702577-705736) (REPLACE WITH PN 75883-
00)
WHEEL, 15” TRIMMER (BLACK) (SN: 705737-CURRENT)
18945-00
32
14535-00
33 18949-00
34 18950-00 RIVET, PLASTIC 1/4 X 7/8
35 18955-00
36 69126 SPACER, IDLER PIVOT
37 72705-12 DISK, TRIMMER HEAD
38 72723 FLAP, TRIMMER
39 72732-12 BAIL, TRIMMER
40 72754
41 72755-12 WELDMENT, SPINDLE HUB
42 72759 SPACER, SPINDLE
43 72760 HANDLEBAR, TRIMMER
44 72781-12 SPACER, TRIMMER HEAD
45 73116-12 WELDMENT, TRIMMER HEAD
46 73630-35 BODY, TRIMMER
47 74964-12 TUBE, CONTAINER HOLDER
48 75503-12 WELDMENT, TRIMMER AXLE
49 75504-12 BOTTOM, TRIMMER FRAME
50 75518-12
51 75519-35 COVER, FRONT COVER
ENGINE, 6.5 HP QUANTUM (49 STATE)
ENGINE, 6.5 HP QUANTUM (G MODEL)
DECAL, MANUAL/SAFETY INFO.
CAP, PLASTIC 3/4 X 1-1/2 TUBE
WELDMENT, TRIMMER PULLEY
CHANNEL, HANDLE SUPPORT
WHEELED TRIMMER
7
Page 10
MODEL WT190S 9/09
35
33
71
69
8
42
54
28
28
24
62
56
6
28
24
9
28
34
52
15
24
1
53
21
31
73
43
18
2
58
44
2
59
63
24
28
28
17
45
5
60
4
16
27
25
20
28
34
64
70
50
47
67
11
36
50
46
67
27
11
28
24
41
23
17
61
1627
24
32
24
68
55
51
14
13
38
48
24
28
21
72
26
29
10
19
3
26
28
24
26
37
21
15
26
26
22
7
30
57
65
66
74
8
WHEELED TRIMMER
Page 11
9/09 MODEL WT190S
ITEM
1 12254 DECAL, CUTTER DANGER
2 12314 BEARING, 3/4” BALL
3 12319 PULLEY, 5.0 X 7/8 AB
4 12324 CABLE, BRAKE CONTROL
5 12326 PAD, FOAM HANDLEBAR
6 12348 STRING, 0.155 X 20-1/2 RND
7 12568 PULLEY, 7.5 OD X 12MM BORE
8 12571 SPROCKET, 35A60
9 12572 CHAIN, #35 X 68 PITHC W/CLINK
10 12573 BELT, 3L 52 INCH
11 12574 BEARING, 1/2 FLANGE
12 12834 TRANSMISSION 3-SP TRIMMER
13 12842
14 12856 CABLE, SP CONTROL
15 15003 BOLT, 5/16 X 3/4” HEX HD
16 15030 WASHER, 1/4” FLAT
17 15094 BOLT, 1/4 X 1-3/4” HEX HD
18 15098 WASHER, 3/4” FLAT
19 15131
20 15154 BOLT, 5/16 X 2-1/2” HEX
21 15176
22 15180 SCREW, 1/4 X 5/8” SQ HD SET
23 15238 BOLT, 1/4 X 3/4” CRG
24 15250 WASHER, 5/16” FLAT
25 15282 BOLT, 5/16 X 1-1/2” HEX
26 15349 BOLT, 5/16 X 7/8” CRG
27 15355 NUT, 1/4” NYLOCK
28 15356 NUT, 5/16” NYLOCK
29 15372 KEY, 3/16 X 1” SQ
30 15397 NUT, #10 X 24 NYLOCK
31 15402
32 15403 BOLT, 5/16 X 1-3/4” HEX
33 15406 PUSHNUT, 5/8 IN
34 15416 WASHER, 5/16” SAE FLAT
35 15560
36 15594
37 15598 KEY, 4MM SQ X 20MM
38 16155 DECAL, SERIAL NUMBER
PART
NUMBER
DESCRIPTION
CABLE, TRANSMISSION CONTROL
SCREW, 5/16-18 X 5/8” SQ HD SET
SCREW, 11/32 X 7/8” HWH AB THREAD
NUT, 5/16 X 18 TINNERMAN U-TYPE
BOLT, 5/16 NC X 2-3/4” GR5 HCPS ZP
SCREW, #10 X 24 X 1-1/2 PAN PHP ZP
39 16900 STRAP, 4 INCH TIE
41 69126 SPACER, IDLER PIVOT
42 72723 FLAP, TRIMMER
43 72754 WELDMENT, TRIMMER PULLEY
44 72759 SPACER, SPINDLE
45 72760 HANDLEBAR, TRIMMER
46 72989 WELDMENT, WHEEL CLUTCH
47 72990 WELDMENT, WHEEL CLUTCH
48 14564-00
49 15680-00
50 15683-00 CLIP, E
51 18008-00 CONTAINER, MANUAL
18945-00
52
14535-00
53 18949-00 DECAL, MANUAL/SAFETY INFO.
54 18950-00 RIVET, PLASTIC 1/4 X 7/8
55 18955-00 CAP, PLASTIC 3/4 X 1-1/2 TUBE
56 72705-12 DISK, TRIMMER HEAD
57 72732-12 BAIL, TRIMMER
58 72755-12 WELDMENT, SPINDLE HUB
59 72781-12 SPACER, TRIMMER HEAD
60 72995-12 WELDMENT, SP BAIL
61 72999-12 ANCHOR, SP CABLE
62 73116-12 WELDMENT, TRIMMER HEAD
63 73264-12 BOTTOM, TRIMMER FRAME
64 73266-12 PAN, TRIMMER BOTTOM
65 73267-12 SUPPORT, TRANSMISSION
66 73630-35 BODY, TRIMMER
67 74836-00
68 74964-12 TUBE, CONTAINER HOLDER
12334
69
70 75501-12 WELDMENT, TRIMMER AXLE
71 75512-12 SHEET, CAP WHEEL
72 75518-12 CHANNEL, HANDLE SUPPORT
73 75519-35 COVER, FRONT COVER
74 12849 DECAL, 3 SPEED
75417-00
75534-00
DECAL, 6.5 HP SP INFORMA­TION
SCREW, 8-32 X 3/16 KNR CUP PT
ENGINE, 6.5 HP QUANTUM (49 STATE)
ENGINE, 6.5 HP QUANTUM (G MODEL)
SHRINK TUBE, 1.5 X 2.125” HEAT
WHEEL, 14-1/2” (SN: 0-702576) (REPLACE WITH PN 75884-00)
WHEEL, TRIMMER WITH HOLES (SN: 702577-705736) (REPLACE WITH PN 75884-00)
ASSEMBLY, TRIMMER WHEEL (SN: 705737-CURRENT)
WHEELED TRIMMER
9
Page 12
MODEL WT190T 9/09
8
25
21
16
12
44
37
25
30
9
45
24
13
7
25
14
20
36
29
16
51
57
53
41
10
43
39
25
21
56
52
4
49
48
23
4
15
6
17
31
5
47
59
27
19
21
12
56
19
58
21
25
50
40
55
25
21
21
35
21
28
23
18
25
21
12
34
11
32
19
54
46
51
1
42
20
18
34
16
25
21
26
38
10
WHEELED TRIMMER
Page 13
9/09 MODEL WT190T
ITEM
1 12177 SPRING, COMPRESSION
2 12254 DECAL, CUTTER DANGER
3 12275
4 12314 BEARING, 3/4” BALL
5 12317 BELT, 4L X 53
6 12319 PULLEY, 5.0 X 7/8 AB
7 12324 CABLE, BRAKE CONTROL
8 12325 GRIP, ADJUST HANDLE
9 12326 PAD, FOAM HANDLEBAR
10 12348 STRING, 0.155 X 20-1/2 RND
11 14563-00
12 15003 BOLT, 5/16 X 3/4” HEX HD
13 15030 WASHER, 1/4” FLAT
14 15094 BOLT, 1/4 X 1-3/4” HEX HD
15 15098 WASHER, 3/4” FLAT
16 15129 WASHER, 5/8” SAE FLAT
17 15131
18 15154 BOLT, 5/16 X 2-1/2” HEX
19 15176
20 15219 BOLT, 5/16 X 1” HEX HD
21 15250 WASHER, 5/16” FLAT
22 15282 BOLT, 5/16 X 1-1/2” HEX
23 15349 BOLT, 5/16 X 7/8” CRG
24 15355 NUT, 1/4” NYLOCK
25 15356 NUT, 5/16” NYLOCK
26 15375 PIN, 1/8 X 1” COTTER
27 15402
28 15403 BOLT, 5/16 X 1-3/4” HEX
29 15406 PUSHNUT, 5/8 IN
30 15416 WASHER, 5/16” SAE FLAT
31 15434 KEY, 3/16 X 1-1/2” SQ.
32 16155 DECAL, SERIAL NUMBER
34 17897 BEARING, 5/8” FLANGE
35 18008-00 CONTAINER, MANUAL
PART
NUMBER
DESCRIPTION
FITTING, 1/4 SELF-TAP GREASE
DECAL, 6.5 HP TILT INFORMATION
SCREW, 5/16-18 X 5/8” SQ HD SET
SCREW, 11/32 X 7/8” HWH AB THREAD
NUT, 5/16 X 18 TINNERMAN U-TYPE
12316
36
37
38 18949-00
39 18950-00 RIVET, PLASTIC 1/4 X 7/8
40 18955-00 CAP, PLASTIC 3/4 X 1-1/2 TUBE
41 72705-12 DISK, TRIMMER HEAD
42 72710-12 WELDMENT, AXLE PIVOT
43 72723 FLAP, TRIMMER
44 72724
45 72732-12 BAIL, TRIMMER
46 72736-12 ANGLE, HANDLE LOCK
47 72754 WELDMENT, TRIMMER PULLEY
48 72755-12 WELDMENT, SPINDLE HUB
49 72759 SPACER, SPINDLE
50 72760 HANDLEBAR, TRIMMER
51 72762-12 SPACER, 7/8 X 0.281
52 72781-12 SPACER, TRIMMER HEAD
53 73116-12 WELDMENT, TRIMMER HEAD
54 73298-35 WELDMENT, TRIMMER BODY
55 74964-12 TUBE, CONTAINER HOLDER
56 75504-12 BOTTOM, TRIMMER FRAME
57 75505-12 WELDMENT, TRIMMER AXLE
58 75518-12 CHANNEL, HANDLE SUPPORT
59 75519-35 COVER, FRONT COVER
18903-00
18957-00
18945-00
14535-00
WHEEL, 16” (SN: 0-702576) (REPLACE WITH PN 75883-00)
WHEEL, 15” TRIMMER (SN: 702577-705736) (REPLACE WITH PN 75883-00)
WHEEL, 15” TRIMMER (BLACK) (SN: 705737- CURRENT)
ENGINE, 6.5 HP QUANTUM (49 STATE)
ENGINE, 6.5 HP QUANTUM (G MODEL)
DECAL, MANUAL/SAFETY INFO.
HANDLE, HEIGHT ADJUSTMENT
WHEELED TRIMMER
11
Page 14
MODEL WT190SE 9/09
13
38
31
56
31
38
31
27
74
7
53
60
1
18
27
24
81
35
48
21
2
65
29
49
2
66
70
6
63
69
24
28
23
64
67
5
39
31
54
4
19
30
27
31
44
31
27
71
40
37
79
77
9
31
31
27
10
61
47
58
52
75
12
41
31
27
46
26
31
27
8
29
34
25
42
72
33
29
29
11
22
3
32
59
27
36
43
55
76
27
31
27
16
30 19
15
68
50
17
14
12
30
75
51
58
24
27
31
80
62
73
73
12
WHEELED TRIMMER
Page 15
9/09 MODEL WT190SE
ITEM
1 12254 DECAL, CUTTER DANGER
2 12314 BEARING, 3/4” BALL
3 12319 PULLEY, 5.0 X 7/8 AB
4 12324 CABLE, BRAKE CONTROL
5 12326 PAD, FOAM HANDLEBAR
6 12348 STRING, 0.155 X 20-1/2 RND
7 12453 BATTERY, TRIMMER
8 12568 PULLEY, 7.5 OD X 12MM BORE
9 12571 SPROCKET, 35A60
10 12572 CHAIN, #35 X 68 PITHC W/CLINK
11 12573 BELT, 3L 52 INCH
12 12574 BEARING, 1/2 FLANGE
13 12583 DEFLECTOR, EXHAUST
14 12834 TRANSMISSION 3-SPEED TRIMMER
15 12842 CABLE, TRANSMISSION CONTROL
16 12849 DECAL, 3 SPEED
17 12856 CABLE, SP CONTROL
18 15003 BOLT, 5/16 X 3/4” HEX HD
19 15030 WASHER, 1/4” FLAT
20 15093 BOLT, 1/4 X 2” HEX HD
21 15098 WASHER, 3/4” FLAT
22 15131 SCREW, 5/16-18 X 5/8” SQ HD SET
23 15154 BOLT, 5/16 X 2-1/2” HEX
24 15176
25 15180 SCREW, 1/4 X 5/8” SQ HD SET
26 15238 BOLT, 1/4 X 3/4” CRG
27 15250 WASHER, 5/16” FLAT
28 15282 BOLT, 5/16 X 1-1/2” HEX
29 15349 BOLT, 5/16 X 7/8” CRG
30 15355 NUT, 1/4” NYLOCK
31 15356 NUT, 5/16” NYLOCK
32 15372 KEY, 3/16 X 1” SQ
33 15396 BOLT, 5/16 X 7/8” HEX HD
34 15397 NUT, #10 X 24 NYLOCK
35 15402 NUT, 5/16 X 18 TINNERMAN U-TYPE
36 15403 BOLT, 5/16 X 1-3/4” HEX
37 15406 PUSHNUT, 5/8 IN
38 15416 WASHER, 5/16” SAE FLAT
39 15464 BOLT, 1/4 X 2-1/2” HEX HD
40 15560
41 15994 SCREW, #10X24X1-1/2” PAN PHP ZP
42 15598 KEY, 4MM SQ X 20MM
43 16155 DECAL, SERIAL NUMBER
PART
NUMBER
DESCRIPTION
SCREW, 11/32 X 7/8” HWH AB THREAD
BOLT, 5/16 NC X 2-3/4” GR5 HCPS ZP
44 16900 STRAP, 4 INCH TIE
46 69126 SPACER, IDLER PIVOT
47 72723 FLAP, TRIMMER
48 72754 WELDMENT, TRIMMER PULLEY
49 72759 SPACER, SPINDLE
50 72760 HANDLEBAR, TRIMMER
51 72989 WELDMENT, WHEEL CLUTCH
52 72990 WELDMENT, WHEEL CLUTCH
53 12943-00 PAD, TRIMMER, BATTERY
54 13707-00 CONTROL, KEY START
55 14564-00 DECAL, 6.5 HP SP INFORMATION
56 14704-00
57 15680-00 SCREW, 8-32 X 3/16” KNR CUP PT
58 15683-00 CLIP, 1/2” E
59 18008-00 CONTAINER, MANUAL
60 18949-00 DECAL, MANUAL/SAFETY INFO.
61 18950-00 RIVET, PLASTIC 1/4 X 7/8
62 18955-00 CAP, PLASTIC 3/4 X 1-1/2 TUBE
63 72705-12 DISK, TRIMMER HEAD
64 72732-12 BAIL, TRIMMER
65 72755-12 WELDMENT, SPINDLE HUB
66 72781-12 SPACER, TRIMMER HEAD
67 72995-12 WELDMENT, SP BAIL
68 72999-12 ANCHOR, SP CABLE
69 73116-12 WELDMENT, TRIMMER HEAD
70 73264-12 BOTTOM, TRIMMER FRAME
71 73266-12 PAN, TRIMMER BOTTOM
72 73267-12 SUPPORT, TRANSMISSION
73 73631-35 BODY, TRIMMER
74 73632-35 HOLD DOWN, BATTERY
75 74836-00 SHRINK TUBE, 1.5 X 2.125” HEAT
76 74964-12 TUBE, CONTAINER HOLDER
73003
77
78 75501-12 WELDMENT, TRIMMER AXLE
79 75512-12 SHEET, CAP WHEEL
80 75518-12 CHANNEL, HANDLE SUPPORT
81 75519-35 COVER, FRONT COVER
75417-00
75534-00
ENGINE, 6.5 HP B&S QUANTUM ELEC
WHEEL, 16” WITH HOLES (SN: 0-702576) (REPLACE WITH PN 75884-00)
WHEEL, TRIMMER WITH HOLES (SN: 702577-705736) (REPLACE WITH PN 75884-00)
ASSEMBLY, TRIMMER WHEEL (SN: 705737- CURRENT)
WHEELED TRIMMER
13
Page 16
DECALS 9/09
4
3
2
6
5
5
4
1
ITEM PART NUMBER DESCRIPTION
1 12254 DECAL, CUTTER DANGER
12755 DECAL, 5.5 HP INFORMATION (WT160S, WT160T)
2
14560-00 DECAL, 6.5 HP INFORMATION (WT190)
14563-00 DECAL, 6.5 HP TILT INFORMATION (WT190T)
14564-00 DECAL, 6.5 HP SP INFORMATION (WT190SE,WT190S)
3 14184-00 DECAL, 101 DB
4
17913 DECAL, SMALL BEARCAT (DOMESTIC & G-MODELS)
18666-00 DECAL, SMALL BEARCAT (S-MODELS)
18941-00 DECAL, MODEL WT190SE
18947-00 DECAL, MODEL WT190
5
18948-00 DECAL, MODEL WT190T
18951-00 DECAL, MODEL WT190S
18952-00 DECAL, MODEL WT160T
18953-00 DECAL, MODEL WT160S
6 18949-00 DECAL, MANUAL/SAFETY
14
WHEELED TRIMMER
Page 17
9/09 SERVICE PARTS
SERVICE PARTS
PART NUMBER DESCRIPTION
12388 STRING, 1 LB. X .130 ROUND 12389 STRING, 1 LB. X .130 SQUARE 12390 STRING, 1 LB. X .155 ROUND 12391 STRING, 1 LB. X .155 SQUARE 72777 .130 ROUND STRING (QTY 10) 72778 .130 SQUARE STRING (QTY 10) 72779 .155 SQUARE STRING (QTY 10) 72780 .155 ROUND STRING (QTY 10) 73060 KIT, TRIMMER BLADE
74548-00 KIT, SABRE TOOTH BLADE
WHEELED TRIMMER
15
Page 18
ECHO, INC.
237 NW 12th Street, West Fargo, ND 58078-0849
Phone: 701.282.5520 • Toll Free: 800.247.7335
Fax: 701.282.9522
E-mail: service@crary.com • opesales@crary.com
www.BearCatProducts.com
Loading...
