OPTIONAL ATTACHMENTS & A CCESSORIES
Accessories
35130454230 U-Handle Kit
99944200200 SRM Shoulder Harness Kit
99944200411 20mm Blade Conversion Kit
99944200415 Universal Blade Conversion Kit
99944200455 Barrier Bar
99944200521 U-Handle_Blade Conversion Combo Kit
SRAC-200 Tiller/Cultivator Attachment
Cutting Heads
215511 Pro Maxi-Cut Head
21560030 ECHOmatic Pro Head
21560031 SRM ECHOmatic Pro Head
21560050 Semi-Auto Head Assembly
21560055 Semi-Auto Head Assembly
21560056 2-Line Rapid Loader Head -- Echo
21560060 SRM Manual Dual Line Head
99944200230 Semi-Auto Dual Line Head
99944200900 U-Turn Head
PARTS CATALOG
SRM-230 Trimmer
22.8cc
MODEL:SERIAL NUMBERS
SRM-230: S/N: S80613001001 - S80613999999
ECHO, INCORPORATED
400 Oakwood Road Lake Zurich, Illinois 60047 USA
WWW.ECHO-USA.COM
99922204021
© 2009 ECHO Incorporated, RePower is Registered Trademark of ECHO Incorporated. All Rights Reserved REVISED 05/19/09
Table of Contents Part Number Index
Table of Contents
Click Any Diagram Description Below To View That Diagram.
SRM-230 S/N: S80613001001 - S80613999999
Engine Cover, Exhaust Cover.........................................................................................................................................4
Fuel System.....................................................................................................................................................................6
Starter -- Standard...........................................................................................................................................................8
Fan Case, Clutch -- GRAY MODELS.............................................................................................................................10
Fan Case, Clutch -- ORANGE MODELS.......................................................................................................................12
Intake..............................................................................................................................................................................14
Carburetor -- RB-K70A..................................................................................................................................................16
Exhaust...........................................................................................................................................................................18
Ignition............................................................................................................................................................................20
Engine, Short Block -- SB1061.....................................................................................................................................22
Plastic Shield.................................................................................................................................................................24
Gear Case.......................................................................................................................................................................26

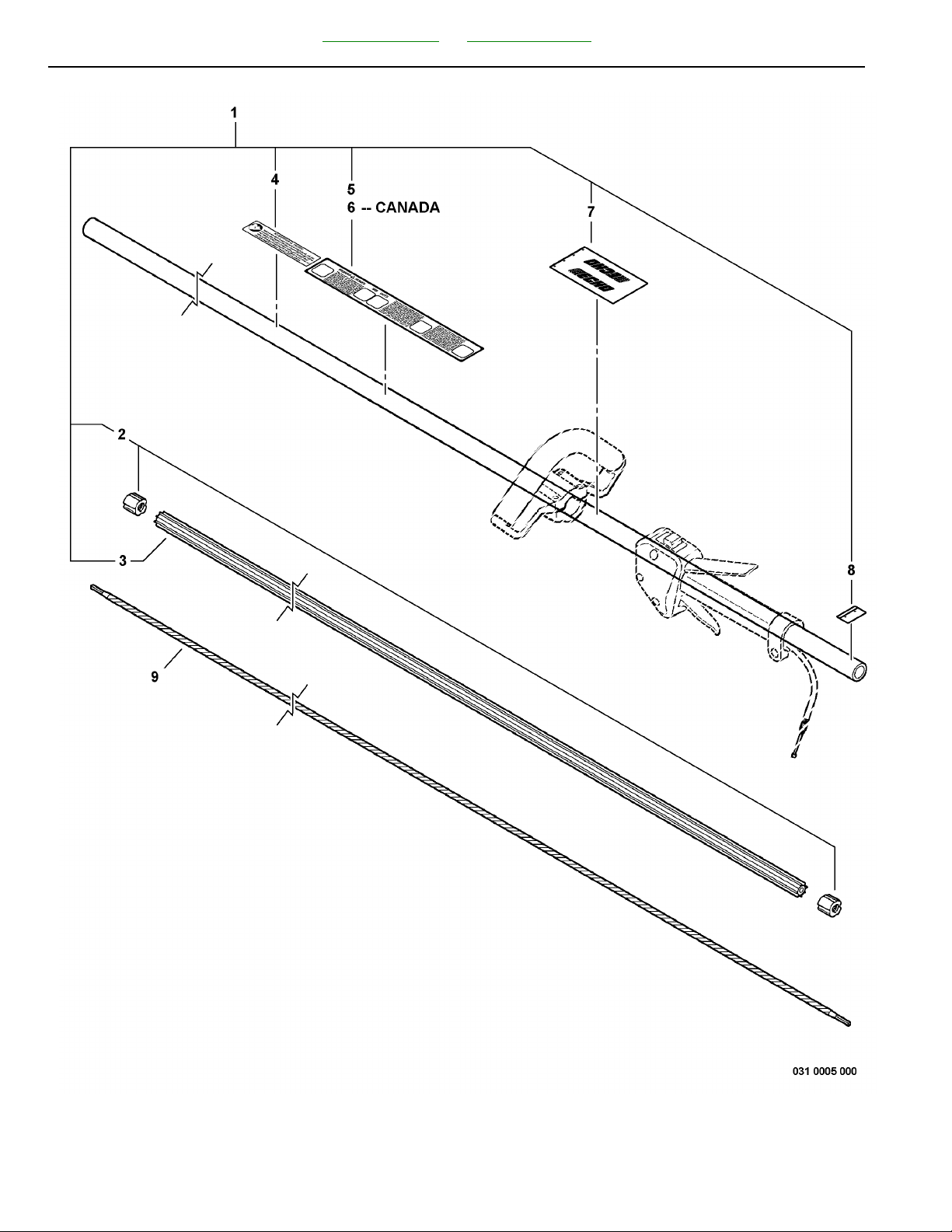

Main Pipe Assembly, Flexible Driveshaft....................................................................................................................28
Front Handle..................................................................................................................................................................30
Control Handle,Throttle Cable, Ignition Switch..........................................................................................................32
Labels.............................................................................................................................................................................34
Gasket Kit -- P021003900..............................................................................................................................................36
RePower Tune-Up Kit.....................................................................................................................................................38
Tools...............................................................................................................................................................................40
Part Number Index.........................................................................................................................................................42
Part Description Index..................................................................................................................................................43
99922204021 - 2 - REVISED 05/19/09
This Page Intentionally Left Blank
- 3 -
Table of Contents Part Number Index
SRM-230 Trimmer Engine Cover, Exhaust Cover
99922204021 - 4 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Engine Cover, Exhaust Cover
REMARKS DESCRIPTION QTY PART NUMBER ITEM
COVER, ENGINE - GRAY 1 A1600000401
COVER, ENGINE - ORANGE 1 A1600000602
SCREW 5X16 1 91110050163
GUARD, TOP 1 A1620000004
COLLAR 5 1 V3530000205
COVER, MUFFLER 1 A3200000036
SCREW 5X12 2 900106050127
99922204021 - 5 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Fuel System
99922204021 - 6 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Fuel System
REMARKS DESCRIPTION QTY PART NUMBER ITEM
STAND 1 305110577331
SCREW 5X22 2 900162050222
SCREW 5X20 1 900244050203
INCLUDES ITEM 5 TANK, FUEL 1 A3500006604
SPACER 2 131045282305
WASHER 5 2 900603000056
SCREW 5X16 2 900162050167
VENT ASY 1 A3560000308
CLIP 2 132013266309
REPOWER BULK OPTION: 90015 PIPE, VENT - 3X6X115mm 1 V47100011010
REPOWER BULK OPTION: 90017 PIPE, RETURN - 3X6X80mm 1 1320125603011
REPOWER BULK OPTION: 90015 PIPE, FUEL - 3X6X170mm 1 1320105203012
GROMMET, FUEL 1 1321155593013
1 1312051983014
FILTER, FUEL
GASKET, CAP 1 1310165583016
CONNECTOR, CAP 1 1310515603017
1: Also Included In REPOWER TUNE-UP KIT
1
INCLUDES ITEM 16-17 CAP ASY 1 13100455530 15
Footnotes
99922204021 - 7 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Starter -- Standard
99922204021 - 8 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Starter -- Standard
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-4 STARTER PAWL ASY 1 A0520000301
E-RING 4 2 900700000042
SPRING, RETURN 2 177234406303
PAWL, STARTER 2 177218406304
NUT 8 1 900502000085
INCLUDES ITEMS 7-13 STARTER ASY 1 177200559316
SCREW 1 177236443307
DRUM, STARTER 1 177215406308
REPOWER BULK OPTION: 99944445000 ROPE, STARTER - 3.5X850mm 1 177226039309
GUIDE, ROPE 1 1772274203010
GRIP, STARTER 1 1772282703011
SPRING, REWIND 1 1772204063012
NUT 1 9005650000513
BOLT 4X12 4 911260401214
99922204021 - 9 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Fan Case, Clutch -- GRAY MODELS
99922204021 - 10 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Fan Case, Clutch -- GRAY MODELS
REMARKS DESCRIPTION QTY PART NUMBER ITEM
CIRCLIP 42 1 900702000421
FIXTURE, MAIN PIPE 1 610922559312
SCREW 5X28 1 900162050283
SCREW 5X18 2 900162050184
CLIP 1 178111062305
INCLUDES ITEMS 7-12 FAN COVER ASY - GRAY 1 P0210014106
CIRCLIP 12 1 900701000127
CASE, FAN - GRAY 1 A1720000308
DOWEL PIN - 4X7.8mm 2 V6220000209
BEARING, BALL - 6001 2 9008079600110
CIRCLIP 28 1 9007020002811
DRUM, CLUTCH 1 A55600003012
SHOE, CLUTCH 2 A55300001013
SHAFT, CLUTCH 2 1750465603014
WASHER 2 1750495603015
SPRING, CLUTCH 1 V45100009016
WASHER 2 1750480553017
99922204021 - 11 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Fan Case, Clutch -- ORANGE MODELS
99922204021 - 12 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Fan Case, Clutch -- ORANGE MODELS
REMARKS DESCRIPTION QTY PART NUMBER ITEM
CIRCLIP 42 1 900702000421
FIXTURE, MAIN PIPE 1 610922559312
SCREW 5X28 1 900162050283
SCREW 5X18 2 900162050184
CLIP 1 178111062305
INCLUDES ITEMS 7-12 FAN COVER ASY - ORANGE 1 P0210164106
CIRCLIP 12 1 900701000127
CASE, FAN - ORANGE 1 A1720000808
DOWEL PIN - 4X7.8mm 2 V6220000209
BEARING, BALL - 6001 2 9008079600110
CIRCLIP 28 1 9007020002811
DRUM, CLUTCH 1 A55600003012
SHOE, CLUTCH 2 A55300001013
SHAFT, CLUTCH 2 1750465603014
WASHER 2 1750495603015
SPRING, CLUTCH 1 V45100009016
WASHER 2 1750480553017
99922204021 - 13 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Intake
99922204021 - 14 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Intake
REMARKS DESCRIPTION QTY PART NUMBER ITEM
WING BOLT 1 210417527301
LID, AIR CLEANER - GRAY 1 130313065632
LID, AIR CLEANER - BLACK 1 130313058633
1 130310541304
FILTER, AIR
PLATE, PREVENT 1 129011527305
SCREW 5X60 2 900242050606
CASE, AIR CLEANER - GRAY 1 P0210009917
CASE, AIR CLEANER - BLACK 1 P0210044808
1 1300101341010
GASKET, INTAKE
INSULATOR 1 1300175643111
SCREW 5X25 2 9001620502512
1 1300105593013
GASKET, INTAKE
1: Also Included In REPOWER TUNE-UP KIT
2: Also Included In GASKET KIT
1
See Carburetor Diagrams For Additional Information CARBURETOR 1 ------------------9
2
2
Footnotes
99922204021 - 15 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Carburetor -- RB-K70A
99922204021 - 16 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Carburetor -- RB-K70A
REMARKS DESCRIPTION QTY PART NUMBER ITEM
CARBURETOR -- RB-K70A 1 A021000721
ROTOR COVER ASY 1 P0050016201
SCREW, ROTOR COVER ASY 3 125344139312
SCREW, ROTOR COVER 1 125344521303
SCREW, CABLE ADJUST 1 P0050013304
SWIVEL 1 P0050012405
E-RING 1 P0050001906
SCREW, THROTTLE ADJUST 1 P0050001007
O-RING 1 P0050002808
NOT AVAILABLE SEPARATELY BODY, CARBURETOR 1 ------------------9
PLUG 1 P00500127010
NEEDLE - HIGH SPEED 1 P00500126011
PURGE BASE ASY 1 P00500093012
SCREW, PURGE BASE ASY 1 P00500027013
BULB, PURGE 1 1253810866014
RETAINER, PURGE BULB 1 P00500025015
SCREW, PURGE BULB RETAINER 4 1253106183016
COVER, DIAPHRAGM 1 1253425213017
SCREW, DIAPHRAGM COVER 2 1253445213018
SCREW, METERING LEVER PIN 1 1253394203019
INCLUDES ITEMS 21-30 REPAIR KIT 1 P00500095020
ROLLER, GUIDE 1 P00500100021
PIN, METERING LEVER 1 ------------------22
VALVE, INLET NEEDLE 1 ------------------23
LEVER, METERING 1 ------------------24
SPRING, METERING LEVER 1 ------------------25
STRAINER 1 ------------------26
DIAPHRAGM, PUMP 1 ------------------27
GASKET, PUMP 1 ------------------28
GASKET, METERING 1 ------------------29
DIAPHRAGM, METERING 1 ------------------30
INCLUDES ITEMS 32-35 DIAPHRAGM/GASKET KIT 1 P00500055031
DIAPHRAGM, PUMP 1 ------------------32
GASKET, PUMP 1 ------------------33
GASKET, METERING 1 ------------------34
DIAPHRAGM, METERING 1 ------------------35
99922204021 - 17 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Exhaust
99922204021 - 18 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Exhaust
REMARKS DESCRIPTION QTY PART NUMBER ITEM
SCREW 4X10 5 91367040101
GUIDE, EXHAUST 1 A3130001302
GASKET, EXHAUST 1 V1040003603
SCREEN, MUFFLER 1 145862406304
SCREW 5X55 2 900105050555
CONICAL WASHER 4 V3470000006
PLATE, EYE 1 V1500003717
MUFFLER 1 A3000001418
1 V1040000619
1: Also Included In GASKET KIT
SHIELD, EXHAUST
1
Footnotes
99922204021 - 19 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Ignition
99922204021 - 20 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Ignition
REMARKS DESCRIPTION QTY PART NUMBER ITEM
COIL, IGNITION 1 A4110001101
TUBE, INSULATOR 1 V4750022002
SCREW 5X16 2 900162050163
GROMMET 1 156112406304
CAP, SPARK PLUG 1 159012034335
TERMINAL, SPARK PLUG CAP 1 159011034326
1 159010198307
SPARK PLUG -- BPM-8Y
1 A4250000008
SPARK PLUG -- BPMR-8Y
LEAD, IGNITION 1 162010564309
FLYWHEEL 1 A40900013010
FLANGE NUT 8 1 9005150000811
LEAD, GROUND 1 1620145293012
SCREW 5X10 1 9002420501013
1: Also Included In REPOWER TUNE-UP KIT
1
1
Footnotes
CANADA MODELS
99922204021 - 21 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Engine, Short Block -- SB1061
99922204021 - 22 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Engine, Short Block -- SB1061
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-18 SHORT BLOCK 1 SB10611
SCREW 5X22 4 900162050222
CYLINDER 1 A1300003413
1 V1000000604
1 1002425593016
1: Also Included In GASKET KIT
GASKET, CYLINDER
RING, PISTON 2 A1010000006
PIN, PISTON 1 100013115207
CIRCLIP, PISTON PIN 2 100015046308
SPACER, PISTON PIN 2 100014115209
BEARING, NEEDLE 1 V55300001011
OIL SEAL 1 1002130553013
BEARING, BALL 6001 2 9008003600114
CIRCLIP 28 1 9007020002815
GASKET, CRANKCASE
OIL SEAL 1 1002122823017
SCREW 5X25 4 9001620502518
1
INCLUDES ITEMS 6-9 PISTON KIT 1 P0210011025
INCLUDES ITEM 11 CRANKSHAFT ASY 1 A01100004210
INCLUDES ITEMS 13-18 CRANKCASE KIT 1 P02100094112
1
Footnotes
99922204021 - 23 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Plastic Shield
99922204021 - 24 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Plastic Shield
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-7 PLASTIC SHIELD KIT 1 P0210013921
SHIELD - PLASTIC 1 C5500000312
SCREW 5X20 3 900238050203
FLANGE, SHIELD 1 C5520001104
CUTTER, LINE 1 699016443305
SCREW 5X16 2 900238050166
NUT 5 2 900500000057
99922204021 - 25 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Gear Case
99922204021 - 26 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Gear Case
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-20 GEAR CASE ASY 1 610402477321
GEAR SET 1 610300448302
CIRCLIP 10 1 900706000103
CIRCLIP 22 1 900702000224
BEARING, BALL - 6900Z 1 900858069005
BEARING, BALL - 6900 1 900855069006
PLATE, ADAPTER (UPPER) 1 610313477317
OIL SEAL 1 610413071308
SPACER 1 610315071309
CIRCLIP 32 1 9007020003210
BEARING, BALL - 6201 1 940353620111
SHAFT, GEAR 1 6103600893112
BEARING, BALL - 609 1 9008000060913
CIRCLIP 12 1 9007060001214
WASHER, SHIM 2 6102390413015
HOUSING, GEAR 1 6104602743116
SCREW 5X10 1 9002420501017
BOLT 8X8 1 6104345003118
BOLT 5X35 2 9001000503519
WASHER 5 2 9006000000520
99922204021 - 27 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Main Pipe Assembly, Flexible Driveshaft
99922204021 - 28 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Main Pipe Assembly, Flexible Driveshaft
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-7 MAIN PIPE ASY 1 C0500004601
STOPPER 1 610246447302
LINER, FLEXIBLE 1 610217447303
LABEL - CAUTION -- SPANISH 1 890228095604
LABEL - CAUTION 1 890160541305
LABEL, CAUTION - CANADA 1 890317490306
LABEL - HANDLE LOCATION 1 X5050019307
LABEL - PIPE LOCATION 1 890152049308
DRIVESHAFT - FLEXIBLE 1 610013447309
99922204021 - 29 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Front Handle
99922204021 - 30 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Front Handle
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-8 FRONT HANDLE ASY 1 P0210123901
SCREW 5X35 4 900242050352
GRIP, HANDLE 1 351216662303
HANDLE, FRONT 1 351205662304
BRACKET, HANDLE - UPPER 1 351232662305
WASHER 5 2 900600000056
TAPPING SCREW 5X20 2 900253050207
BRACKET, HANDLE - LOWER 1 C4230003008
BAR, BARRIER 1 999442004559
NUT 5 4 9005000000510
99922204021 - 31 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Control Handle,Throttle Cable, Ignition Switch
99922204021 - 32 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Control Handle,Throttle Cable, Ignition Switch
REMARKS DESCRIPTION QTY PART NUMBER ITEM
INCLUDES ITEMS 2-4 CONTROL HANDLE KIT 1 178003521301
SCREW 5X35 1 900242050352
SCREW 5X25 1 900242050253
NUT 5 2 900500000054
INCLUDES ITEM 6 BAND ASY 1 301200294305
SCREW 5X14 1 900242050146
TRIGGER, THROTTLE 1 178010521307
CABLE, THROTTLE 1 V4300007308
COVER - CORRUGATED 1 V4750008509
SPRING, THROTTLE RETURN 1 1780434223010
LOCKOUT, THROTTLE 1 1780125273011
LEVER, THROTTLE LOCKOUT 1 1780905263212
SPRING, THROTTLE LOCKOUT 1 1780135263013
INCLUDES ITEMS 15-17 IGNITION SWITCH ASY 1 A44000028014
SCREW 3X10 1 915450301015
KNOB, SWITCH - ORANGE 1 1634104923116
LABEL, SWITCH 1 8901571233017
GRIP, HANDLE 1 3512135213018
INCLUDES ITEMS 20-21 CLAMP KIT 1 6102725213019
SCREW 5X28 1 9002420502820
NUT 5 1 9005000000521
99922204021 - 33 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Labels
99922204021 - 34 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Labels
REMARKS DESCRIPTION QTY PART NUMBER ITEM
LABEL - CHOKE 1 890121527301
CANADA MODELS LABEL - CHOKE 1 890332527302
LABEL - ECHO 1 X5020003103
LABEL - SPARK PLUG -- BPM-8Y 1 X5320006714
CANADA MODELS LABEL - SPARK PLUG -- BPMR-8Y 1 X5320007205
LABEL - MODEL -- SRM-230 1 X5030033206
LABEL - MODEL -- SRM-230S 1 X5030030807
LABEL - MODEL -- SRM-230U 1 X5030033308
LABEL - MODEL -- SRM-231 1 X5030011409
LABEL - MODEL -- SRM-231S 1 X50300311010
LABEL - MODEL -- SRM-231U 1 X50300163011
LABEL - CAUTION -- HOT 1 8901600636112
99922204021 - 35 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Gasket Kit -- P021003900
99922204021 - 36 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Gasket Kit -- P021003900
REMARKS DESCRIPTION QTY PART NUMBER ITEM
GASKET KIT 1 P0210039001
99922204021 - 37 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer RePower Tune-Up Kit
99922204021 - 38 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer RePower Tune-Up Kit
REMARKS DESCRIPTION QTY PART NUMBER ITEM
TUNE-UP KIT 1 90074C1
99922204021 - 39 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Tools
99922204021 - 40 - REVISED 05/19/09
Table of Contents Part Number Index
SRM-230 Trimmer Tools
REMARKS DESCRIPTION QTY PART NUMBER ITEM
17X19mm SOCKET WRENCH/SCREWDRIVER 1 895410106301
17X19mm SOCKET WRENCH/SCREWDRIVER 1 X6020000202
10X19mm SOCKET WRENCH/SCREWDRIVER 1 895410391313
13X19mm SOCKET WRENCH/SCREWDRIVER 1 895410069604
17X14.5mm SOCKET WRENCH 1 X6020000315
5X120mm LOCKING ROD 1 897518011316
8X10mm OPEN END WRENCH 1 895112003307
17X19mm OPEN END WRENCH 1 895122209608
10mm OPEN END WRENCH 1 895015052609
10mm HEX BAR 1 8954122096010
3mm HEX KEY 1 8956120343011
4mm HEX KEY 1 8956100013012
5mm HEX KEY 1 8956110033013
T27 TORX KEY 1 X60500006014
125mm SLOT HEAD SCREWDRIVER 1 8958110013015
50mm CROSS HEAD SCREWDRIVER 1 8958120393016
CHUCK KEY 1 8975700556017
99922204021 - 41 - REVISED 05/19/09
Table of Contents Part Number Index
Part Number Index
Click The Page Number After Any Part Number To View The Diagram Containing That Part.
Page Part Number
Page Part Number
Page Part Number
15, 17 ------------------ .............
23 10001311520 ............
23 10001411520 ............
23 10001504630 ............
23 10021228230 ............
23 10021305530 ............
23 10024255930 ............
17 12531061830 ............
17 12533942030 ............
17 12534252130 ............
17 12534413931 ............
17 12534452130 ............
17 12538108660 ............
15 12901152730 ............
15 13001013410 ............
15 13001055930 ............
15 13001756431 ............
15 13031054130 ............
15 13031305863 ............
15 13031306563 ............
7 13100455530 ............
7 13101655830 ............
7 13104528230 ............
7 13105156030 ............
7 13120519830 ............
7 13201052030 ............
7 13201256030 ............
7 13201326630 ............
7 13211555930 ............
19 14586240630 ............
21 15611240630 ............
21 15901019830 ............
21 15901103432 ............
21 15901203433 ............
21 16201056430 ............
21 16201452930 ............
33 16341049231 ............
11, 13 17504656030 ............
11, 13 17504805530 ............
11, 13 17504956030 ............
9 17720055931 ............
9 17721540630 ............
9 17721840630 ............
9 17722040630 ............
9 17722603930 ............
9 17722742030 ............
9 17722827030 ............
9 17723440630 ............
9 17723644330 ............
33 17800352130 ............
33 17801052130 ............
33 17801252730 ............
33 17801352630 ............
33 17804342230 ............
33 17809052632 ............
11, 13 17811106230 ............
15 21041752730 ............
33 30120029430 ............
7 30511057733 ............
31 35120566230 ............
33 35121352130 ............
31 35121666230 ............
31 35123266230 ............
29 61001344730 ............
29 61021744730 ............
27 61023904130 ............
29 61024644730 ............
33 61027252130 ............
27 61030044830 ............
27 61031347731 ............
27 61031507130 ............
27 61036008931 ............
27 61040247732 ............
27 61041307130 ............
27 61043450031 ............
27 61046027431 ............
11, 13 61092255931 ............
25 69901644330 ............
35 89012152730 ............
29 89015204930 ............
33 89015712330 ............
35 89016006361 ............
29 89016054130 ............
29 89022809560 ............
29 89031749030 ............
35 89033252730 ............
41 89501505260 ............
41 89511200330 ............
41 89512220960 ............
41 89541006960 ............
41 89541010630 ............
41 89541039131 ............
41 89541220960 ............
41 89561000130 ............
41 89561100330 ............
41 89561203430 ............
41 89581100130 ............
41 89581203930 ............
41 89751801131 ............
41 89757005560 ............
27 90010005035 ............
19 90010505055 ............
5 90010605012 ............
7, 21 90016205016 ............
11, 13 90016205018 ............
7, 23 90016205022 ............
15, 23 90016205025 ............
11, 13 90016205028 ............
25 90023805016 ............
25 90023805020 ............
21, 27 90024205010 ............
33 90024205014 ............
33 90024205025 ............
33 90024205028 ............
31, 33 90024205035 ............
15 90024205060 ............
7 90024405020 ............
31 90025305020 ............
25, 31, 33 90050000005 ............
9 90050200008 ............
21 90051500008 ............
9 90056500005 ............
27, 31 90060000005 ............
7 90060300005 ............
9 90070000004 ............
11, 13 90070100012 ............
27 90070200022 ............
11, 13, 23 90070200028 ............
27 90070200032 ............
11, 13 90070200042 ............
27 90070600010 ............
27 90070600012 ............
39 90074C ......................
27 90080000609 ............
23 90080036001 ............
11, 13 90080796001 ............
27 90085506900 ............
27 90085806900 ............
5 9111005016 ..............
9 9112604012 ..............
19 9136704010 ..............
33 9154503010 ..............
27 9403536201 ..............
31 99944200455 ............
23 A011000042 ..............
17 A021000721 ..............
9 A052000030 ..............
23 A101000000 ..............
23 A130000341 ..............
5 A160000040 ..............
5 A160000060 ..............
5 A162000000 ..............
11 A172000030 ..............
13 A172000080 ..............
19 A300000141 ..............
19 A313000130 ..............
5 A320000003 ..............
7 A350000660 ..............
7 A356000030 ..............
21 A409000130 ..............
21 A411000110 ..............
21 A425000000 ..............
33 A440000280 ..............
11, 13 A553000010 ..............
11, 13 A556000030 ..............
29 C050000460 ..............
31 C423000300 ..............
25 C550000031 ..............
25 C552000110 ..............
17 P005000100 ..............
17 P005000190 ..............
17 P005000250 ..............
17 P005000270 ..............
17 P005000280 ..............
17 P005000550 ..............
17 P005000930 ..............
17 P005000950 ..............
17 P005001000 ..............
17 P005001240 ..............
17 P005001260 ..............
17 P005001270 ..............
17 P005001330 ..............
17 P005001620 ..............
23 P021000941 ..............
15 P021000991 ..............
23 P021001102 ..............
25 P021001392 ..............
11 P021001410 ..............
37 P021003900 ..............
15 P021004480 ..............
31 P021012390 ..............
13 P021016410 ..............
23 SB1061 ......................
23 V100000060 ..............
19 V104000061 ..............
19 V104000360 ..............
19 V150000371 ..............
19 V347000000 ..............
5 V353000020 ..............
33 V430000730 ..............
11, 13 V451000090 ..............
7 V471000110 ..............
33 V475000850 ..............
21 V475002200 ..............
23 V553000010 ..............
11, 13 V622000020 ..............
35 X502000310 ..............
35 X503001140 ..............
35 X503001630 ..............
35 X503003080 ..............
35 X503003110 ..............
35 X503003320 ..............
35 X503003330 ..............
29 X505001930 ..............
35 X532000671 ..............
35 X532000720 ..............
41 X602000020 ..............
41 X602000031 ..............
41 X605000060 ..............
99922204021 - 42 - REVISED 05/19/09
Table of Contents Part Number Index
Part Description Index
Click The Page Number After Any Part Desciption To View The Diagram Containing That Part.
LABEL - SPARK PLUG -- BPMR-8Y.....35
B
BAND ASY.....33
BAR, BARRIER.....31
BEARING, BALL - 6001.....11, 13
BEARING, BALL - 609.....27
BEARING, BALL - 6201.....27
BEARING, BALL - 6900.....27
BEARING, BALL - 6900Z.....27
BEARING, BALL 6001.....23
BEARING, NEEDLE.....23
BODY, CARBURETOR.....17
BOLT 4X12.....9
BOLT 5X35.....27
BOLT 8X8.....27
BRACKET, HANDLE - LOWER.....31
BRACKET, HANDLE - UPPER.....31
BULB, PURGE.....17
C
CABLE, THROTTLE.....33
CAP ASY.....7
CAP, SPARK PLUG.....21
CARBURETOR.....15
CARBURETOR -- RB-K70A.....17
CASE, AIR CLEANER - BLACK.....15
CASE, AIR CLEANER - GRAY.....15
CASE, FAN - GRAY.....11
CASE, FAN - ORANGE.....13
CHUCK KEY.....41
CIRCLIP 10.....27
CIRCLIP 12.....11, 13, 27
CIRCLIP 22.....27
CIRCLIP 28.....11, 13, 23
CIRCLIP 32.....27
CIRCLIP 42.....11, 13
CIRCLIP, PISTON PIN.....23
CLAMP KIT.....33
CLIP.....7, 11, 13
COIL, IGNITION.....21
COLLAR 5.....5
CONICAL WASHER.....19
CONNECTOR, CAP.....7
CONTROL HANDLE KIT.....33
COVER - CORRUGATED.....33
COVER, DIAPHRAGM.....17
COVER, ENGINE - GRAY.....5
COVER, ENGINE - ORANGE.....5
COVER, MUFFLER.....5
CRANKCASE KIT.....23
CRANKSHAFT ASY.....23
CUTTER, LINE.....25
CYLINDER.....23
D
DIAPHRAGM, METERING.....17
DIAPHRAGM, PUMP.....17
DIAPHRAGM/GASKET KIT.....17
DOWEL PIN - 4X7.8mm.....11, 13
DRIVESHAFT - FLEXIBLE.....29
DRUM, CLUTCH.....11, 13
DRUM, STARTER.....9
E
E-RING.....17
E-RING 4.....9
F
FAN COVER ASY - GRAY.....11
FAN COVER ASY - ORANGE.....13
FILTER, AIR.....15
FILTER, FUEL.....7
FIXTURE, MAIN PIPE.....11, 13
FLANGE NUT 8.....21
FLANGE, SHIELD.....25
FLYWHEEL.....21
FRONT HANDLE ASY.....31
G
GASKET KIT.....37
GASKET, CAP.....7
GASKET, CRANKCASE.....23
GASKET, CYLINDER.....23
GASKET, EXHAUST.....19
GASKET, INTAKE.....15
GASKET, METERING.....17
GASKET, PUMP.....17
GEAR CASE ASY.....27
GEAR SET.....27
GRIP, HANDLE.....31, 33
GRIP, STARTER.....9
GROMMET.....21
GROMMET, FUEL.....7
GUARD, TOP.....5
GUIDE, EXHAUST.....19
GUIDE, ROPE.....9
H
HANDLE, FRONT.....31
HEX BAR.....41
HEX KEY.....41
HOUSING, GEAR.....27
I
IGNITION SWITCH ASY.....33
INSULATOR.....15
K
KNOB, SWITCH - ORANGE.....33
L
LABEL - CAUTION.....29
LABEL - CAUTION -- HOT.....35
LABEL - CAUTION -- SPANISH.....29
LABEL - CHOKE.....35
LABEL - ECHO.....35
LABEL - HANDLE LOCATION.....29
LABEL - MODEL -- SRM-230.....35
LABEL - MODEL -- SRM-230S.....35
LABEL - MODEL -- SRM-230U.....35
LABEL - MODEL -- SRM-231.....35
LABEL - MODEL -- SRM-231S.....35
LABEL - MODEL -- SRM-231U.....35
LABEL - PIPE LOCATION.....29
LABEL - SPARK PLUG -- BPM-8Y.....35
LABEL, CAUTION - CANADA.....29
LABEL, SWITCH.....33
LEAD, GROUND.....21
LEAD, IGNITION.....21
LEVER, METERING.....17
LEVER, THROTTLE LOCKOUT.....33
LID, AIR CLEANER - BLACK.....15
LID, AIR CLEANER - GRAY.....15
LINER, FLEXIBLE.....29
LOCKING ROD.....41
LOCKOUT, THROTTLE.....33
MAIN PIPE ASY.....29
MUFFLER.....19
NEEDLE - HIGH SPEED.....17
NUT.....9
NUT 5.....25, 31, 33
NUT 8.....9
OIL SEAL.....23, 27
OPEN END WRENCH.....41
O-RING.....17
PAWL, STARTER.....9
PIN, METERING LEVER.....17
PIN, PISTON.....23
PIPE, FUEL - 3X6X170mm.....7
PIPE, RETURN - 3X6X80mm.....7
PIPE, VENT - 3X6X115mm.....7
PISTON KIT.....23
PLASTIC SHIELD KIT.....25
PLATE, ADAPTER (UPPER).....27
PLATE, EYE.....19
PLATE, PREVENT.....15
PLUG.....17
PURGE BASE ASY.....17
REPAIR KIT.....17
RETAINER, PURGE BULB.....17
RING, PISTON.....23
ROLLER, GUIDE.....17
ROPE, STARTER - 3.5X850mm.....9
ROTOR COVER ASY.....17
SCREEN, MUFFLER.....19
SCREW.....9
SCREW 3X10.....33
SCREW 4X10.....19
SCREW 5X10.....21, 27
SCREW 5X12.....5
SCREW 5X14.....33
SCREW 5X16.....5, 7, 21, 25
SCREW 5X18.....11, 13
SCREW 5X20.....7, 25
SCREW 5X22.....7, 23
M
N
O
P
R
S
99922204021 - 43 - REVISED 05/19/09
SCREW 5X25.....15, 23, 33
SCREW 5X28.....11, 13, 33
SCREW 5X35.....31, 33
SCREW 5X55.....19
SCREW 5X60.....15
SCREW, CABLE ADJUST.....17
SCREW, DIAPHRAGM COVER.....17
SCREW, METERING LEVER PIN.....17
SCREW, PURGE BASE ASY.....17
SCREW, PURGE BULB RETAINER.....17
SCREW, ROTOR COVER.....17
SCREW, ROTOR COVER ASY.....17
SCREW, THROTTLE ADJUST.....17
SCREWDRIVER.....41
SHAFT, CLUTCH.....11, 13
SHAFT, GEAR.....27
SHIELD - PLASTIC.....25
SHIELD, EXHAUST.....19
SHOE, CLUTCH.....11, 13
SHORT BLOCK.....23
SOCKET WRENCH.....41
SOCKET WRENCH/SCREWDRIVER.....41
SPACER.....7, 27
SPACER, PISTON PIN.....23
SPARK PLUG -- BPM-8Y.....21
SPARK PLUG -- BPMR-8Y.....21
SPRING, CLUTCH.....11, 13
SPRING, METERING LEVER.....17
SPRING, RETURN.....9
SPRING, REWIND.....9
SPRING, THROTTLE LOCKOUT.....33
SPRING, THROTTLE RETURN.....33
STAND.....7
STARTER ASY.....9
STARTER PAWL ASY.....9
STOPPER.....29
STRAINER.....17
SWIVEL.....17
Table of Contents Part Number Index
Part Description Index (continued)
T
TANK, FUEL.....7
TAPPING SCREW 5X20.....31
TERMINAL, SPARK PLUG CAP.....21
TORX KEY.....41
TRIGGER, THROTTLE.....33
TUBE, INSULATOR.....21
TUNE-UP KIT.....39
V
VALVE, INLET NEEDLE.....17
VENT ASY.....7
W
WASHER.....11, 13
WASHER 5.....7, 27, 31
WASHER, SHIM.....27
WING BOLT.....15
99922204021 - 44 - REVISED 05/19/09
NOTES
99922204021 - 45 - REVISED 05/19/09
ECHO, INCORPORATED
400 Oakwood Road
Lake Zurich, IL 60047 USA
WWW.ECHO-USA.COM
