INTRODUCTION

Bienvenue chez ECHO. Ce produit ECHO est conçu et fabriqué pour offrir une longue durée de service et une grande
fiabilité. Lire et veiller à bien comprendre la présente notice et la NOTICE DE SECURITE qui se trouvent dans le
même emballage. Ces notices sont faciles à utiliser et contiennent de nombreux conseils d’utilisation et messages de
SECURITE.

AVERTISSEMENT DANGER

Lire attentivement les règles d’utilisation et les instructions pour faire fonctionner la machine en toute sécurité.
ECHO fournit une notice d’utilisation et une notice de sécurité. Elles doivent être lues et bien comprises pour
garantir une utilisation correcte et sans danger.

NOTICE D’UTILISATION—

Elle indique les caractéristiques et donne des informations sur le
fonctionnement, la mise en marche, l’arrêt, l’entretien, le remisage et
le montage propres à cette machine.

NOTICE DE SECURITE –

Elle explique les risques possibles liés à l’utilisation des coupe-herbe
et des débroussailleuses, ainsi que les mesures qu’il convient de
prendre pour en garantir la sécurité d’utilisation.

TABLE DES MATOERES

Introduction ........................................................................ 2

- Notice d’utilisation .................................................... 2

- Notice de sécurité....................................................... 2

Symboles de sécurité et informations importantes

figurant dans la notice ........................................................ 3

Sécurité............................................................................... 3

- Description générale .................................................. 3

- Autocollants ................................................................ 4

- Symboles internationaux ............................................ 4

- Matériel ...................................................................... 4

- Carburant .................................................................... 5

- Condition physique & équipement de sécurité ......... 6

- Utilisation en toute sécurité ....................................... 7

- Utilisation prolongée/conditions difficiles ................ 7

Description ......................................................................... 9

- Contenu ...................................................................... 9

- Lame - termes et définitions .................................... 10

- Contrôle des gaz d’échappement ............................. 10

Caractéristiques................................................................ 12

- Modèles SRM 2400/2410 ....................................... 12

Assemblage ...................................................................... 13

- Mise en place du carter en plastique ....................... 13

- Mise en place de la tête nylon ................................. 13

- Mise en place des lames ......................................... 14

- Mise en place de la boucle de harnais.................... 15

- Commande des gaz et fils conducteurs du démarreur .... 16

- Installation de la poignée avant ............................... 16

- Installation de la poignée en U ................................ 17

Préparation à l’utilisation ................................................ 19

- Fonctionnement avec lames ..................................... 19

- Carburant.................................................................. 2 1

- Vérification du matériel ........................................... 22

- Détermination de la zone de travail............................. 2 2

Utilisation ............................................................................. 23

- Démarrage à froid du moteur ....................................... 23

- Démarrage à chaud du moteur ..................................... 24

- Arrêt du moteur ............................................................ 25

Entretien ............................................................................... 25

- Niveaux de compétence ............................................... 25

- Intervalles d’entretien .................................................. 26

- Filtre à air ..................................................................... 27

- Filtre à carburant .......................................................... 27

- Bougie ........................................................................... 2 8

- Nettoyage du système de refroidissement ................... 28

- Système d’échappement ............................................... 29

- Réglage du carburateur - Modèles à échappement ..... 30

- Lubrification ................................................................. 30

- Remplacement du fil nylon .......................................... 31

- Affûtage des lames métalliques ................................... 32

Dépannage ............................................................................ 33

Remisage .............................................................................. 34

Informations concernant le service après-vente .................. 36

- Pièces ............................................................................ 36

- Service après-vente ...................................................... 36

- Aide à la clientèle Echo ............................................... 36

- Carte de garantie .......................................................... 36

- Notices supplémentaires ou de rechange ..................... 36

- Instructions de passation de commandes ..................... 36

Les caractéristiques, descriptions et illustrations figurant
dans cette documentation sont aussi exactes que le
permettaient les informations disponibles à la mise sous
presse, mais sont susceptibles d’être modifiées sans
préavis. Il se peut que les illustrations incluent un
équipement et des accessoires en option, mais pas
l’ensemble de l’équipement standard.

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

SYMBOLS DE SECURITE ET INFORMATIONS IMPORTANTES FIGURANT

3

DANS

Des messages attirant l’attention sur la sécurité et donnant des
informations utiles, précédés de symboles ou de mots-clés, figurent
dans la présent notice et sur le produit lui-même. L’explication et la
signification de ces symboles et mots-clés sont données ci-dessous.

LA NOTICE

Ce symbole accompagné des mots AVERTISSEMENT
et DANGER attire l’attention sur une action ou une

situation pouvant occasionner des blessures graves pour
l’utilisateurs ou les autres personnes présentes.

Le symbole consistant en un cercle barré signifie que
toute action indiquée dans le cercle est interdite.

SECURITE

REMARQUE

IMPORTANT Le message encadré

donne des informations nécessaires à la
protection de la machine.

REMARQUE Le message encadré donne
des conseils d’utilisation, de soins et
d’entretien de la machine.

DESCIRPTION

IMPORTANT

Voir les sections Description et Spécifications pour une description détaillée et une illustration de la variation du
modèle en ce qui concerne le bloc moteur, le genre de poignée, et les accessoires du harnais, de coupe ainsi que les
accessoires pare-débris.

ACCESSOIRE DE COUPE

(BOBINE DE FIL DE COUPE ILLUSTRÉE)

PROTECTION CONTRE

LES DEBRIS

(AVEC DÉCALQUES)

GENERALE

POIGNÉE AVANT

(BOUCLE ILLUSTRÉE)

COMMUTATEUR D’ARRÊT

ET DES GAZ

BLOC MOTEUR

(AVEC DÉCALQUES)

ARBRE DE COMMANDE

(AVEC DÉCALQUES)

4

4

AUTOCOLLANTS

Localiser ces autocollants de sécurité sur la machine. L’illustration
complète de celle-ci, qui se trouve dans la section «DESCRIPTION»,
facilite cette localisation.Veiller à ce que cesautocollants soient bien
lisibles, à bien les comprendre et à suivre les instructions qu’ils
donnent. Si un autocollant est illisible, il est possible d’en commander
un neuf auprès du revendeur ECHO. Voir les instructions de
PASSATION DE COMMANDES DE PIECES pour des informations
précises.

Autocollant sur l’arbre

AVERTISSEMENT DANGER

• Cette machine peut être dangereuse et provoquer des blessures graves si
elle n’est pas utilisée correctement. Pour réduire tout risque de blessure
aux utilisateurs ainsi qu’aux personnes leur apportant leur aide ou
présentes à proximité, il conviendra de prendre soigneusement
connaissance des notices d’utilisation et de sécurité.

• La projection ou le rebondissement d’objets, même avec le carter en place,
peut provoquer la cécité. Les utilisateurs, ainsi que les personnes leur
apportant leur aide ou présentes à proximité, doivent porter des lunettes de
protection conformes à la norme ANSI Z87.1.

• Il conviendra de toujours porter un dispositif de protection acoustique
quand la machine est en fonctionnement.

• Empêcher tout contact accidentel avec la machine et toute pièce coupante.
Délimiter une ZONE DANGEREUSE d’un rayon de 15 m autour de
l’opérateur. SEUL l’opérateur, portant les vêtements de protection
adéquats, devra se situer dans la ZONE DANGEREUSE.

• Veiller au RECUL (retour de lame) si des lames sont en place. Des
précautions spéciales doivent être suivies pour l’utilisation de lames (voir
les notices d’utilisation et de sécurité). NE PAS utiliser d’accessoires ni
d’autres pièces non homologués par ECHO avec les modèles de
débroussailleuses (SRM) munis de carter de lame, guidons, harnais, collier
de lame, écrou et boulon à clavette.

• La lame et les accessoires de coupe ne s’arrêtent pas immédiatement après
relâche de l’accélérateur. Eloignez les mains et les pieds de la lame et des
accessoires de coupe tant que le moteur tourne et que les accessoires ne se
sont pas entièrement arrêtés.

• VERIFIER L’ETAT DES LAMES AVANT DE LES UTILISER.

• NE PAS UTILISER DE LAMES ENDOMMAGEES, FENDUES,
TORDUES, EMOUSSEES OU MAL AFFUTEES.

• Ne pas retirer les carters, modifier la machine ou mettre en place
d’accessoires ou de pièces non homologués par ECHO. Des informations
sur les accessoires homologués et de nouveaux exemplaires de notices
d’utilisation et de sécurité sont disponibles auprès du revendeur ECHO ou
peuvent être demandées par écrit en s’adressant à : ECHO, INCORPO-

RATED, 400 OAKWOOD RD., LAKE ZURICH, IL 60047, U.S.A.

AUTOCOLLANT SUR LE CARTER DE
PROTECTION CONTRE LES DEBRIS

Carter en plastique

Carter en métal

SYMBOLES INTERNATIONAUX

Aspect/forme du

symbole

Description/application

du symbole

AVERTISSEMENT.

VOIR LA NOTICE

D’UTILISATION

Porter des lunettes et

un casque anti-bruit

Arrêt d’urgence

Aspect/forme du

symbole

Description/application

Mélange carburant/

Doigt sectionné

carburateur - Mélange

du symbole

huile

Réglage du

au ralenti

Aspect/forme du

symbole

Allumage

ON OFF

Description/application

du symbole

Surface brûlante

Ampoule d’amorce

Allumage ON/OFF
[or Marche/Arrêt]

Aspect/forme du

symbole

Description/application

du symbole
Réglage du

carburateur - Mélange

Réglage du

carburateur - régime

ralenti

COUPE-HERBE / DÉBROUSSAILLEUSE

MATERIEL

Une vérification complète de la machine doit être effectuée avant
chaque utilisation ;

• Vérifier la machine pour voir s’il manque des écrous, boulons ou

vis. Les resserrer et/ou les remplacer le cas échéant.

• Examiner les conduites de carburant, le réservoir et la zone en

tourant le carburateur pour voir s’il y a des fuites de carburant. NE
PAS se servir dela machine en cas de fuites.

• Examiner le carter pour voir s’il est endommagé et s’assurer que le

coupe-fil est bien en place. Remplacer l’un ou l’autre s’il est
endommagé ou absent.

• Vérifier que l’outil de coupe est bien fixé et en bon état de marche.

• Vérifier que la poignée avant (la boucle) et la bandoulière ou la

bandoulière/harnais sont bien ajustés pour un fonctionnement sans
risque et confortable. Vois la section Assemblage pour un
ajustement correct.

N

OTICE D’UTILISATION

5

CARBURANT

AVERTISSEMENT DANGER

Le carburant est TRES inflammable. Faire preuve d’extrême pru­dence pour le mélanger, l’entreposer ou le manipuler pour éviter
tout risque de blessure grave.

• Utiliser un jerrican agréé.

• NE PAS fumer près du carburant.

• NE PAS approcher le carburant de flammes ni d’étincelles.

• Il est possible que des jerricans/bidons de carburant soient
pressurisés. Toujours dévisser leur bouchon lentement pour
permettre une égalisation de pression.

• NE JAMAIS faire le plein de carburant sur une machine dont le
moteur est CHAUD !

• NE JAMAIS faire le plein de carburant sur une machine dont le
moteur est en marche.

• NE PAS faire le plein du réservoir de carburant à l’intérieur.
TOUJOURS le faire à l’extérieur sur un sol nu.

• Bien serrer le bouchon de carburant après avoir fait le plein.

• Rechercher toute fuite de carburant. En cas de fuite, ne pas faire
démarrer ni fonctionner la machine tant que la fuite n’est pas
réparée.

Après avoir fait le plein de carburant;

• Essuyer tout carburant s’étant renversé de la machine.

• S’éloigner d’au moins 3 m du lieu où s’est fait le plein avant de
mettre la machine en marche.

Après s’être servi de la machine;

• NE PAS remiser une machine dont le réservoir contient du
carburant. Des fuites risquent de se produire. Vider le carburant
inutilisé dans un jerrican agréé.

3M

6

CONDITION PHYSIQUE ET EQUIPEMENT DE SECURITE

AVERTISSEMENT DANGER

Les utilisateurs de coupe-herbe/débroussailleuses risquent de se blesser et de blesser les autres s’ils ne s’en servent
pas correctement et ne prennent pas les précautions nécessaires pour en assurer la sécurité. Il conviendra de porter
des vêtements appropriés et un équipement de sécurité pour se servir de ces machines.

Condition physique—

Le discernement et la dextérité de l’utilisateur risquent d’être affectés
défavorablement :

• s’il est fatigué ou souffrant,

• s’il est sous traitement médical,

• s’il est en état d’ébriété ou drogué.
Ne se servir de la machine qu’en bonne condition physique et mentale

Protection oculaire—

Porter une protection oculaire conforme aux normes CE ou ANSI
Z87.1 lorsque vous utilisez la débroussailleuse..

Protection des mains—

Porter des gants de travail épais qui ne glissent pas pour avoir une
meilleure prise sur les poignées de la machine. Les gants réduisent
également la transmission aux mains des vibrations de celle-ci.

Protection auditive—

ECHO vous conseille de porter une protection auditive lorsque vous
utilisez l’appareil.

Vêtements appropriés—

Porter des vêtements collants et résistants ;

• Porter un pantalon long et une chemise à manches longues.

• NE PAS PORTER DE SHORTS.

• NE PAS PORTER DE CRAVATE, D’ECHARPE NI DE BIJOUX.

Porter des chaussures de travail solides à semelle antidérapante ;

• NE PAS PORTER DE SANDALES.

• NE PAS SE SERVIR DE LA MACHINE PIEDS NUS.

Porter des gants de travail épais qui ne glissent pas.

Temps chaud et humide —

Le port de vêtements protecteurs épais peut fatiguer l’utilisateur, ce
qui risque de conduire à un coup de chaleur. Prévoir le travail le plus
pénible le matin de bonne heure ou en fin d’après-midi, lorsque les
températures sont plus clémentes.

COUPE-HERBE / DÉBROUSSAILLEUSE

UTILISATION EN TOUTE SECURITE

Détermination de la zone de travail

• Fournir à tous les opérateurs de ce matériel le manuel d’utilisation
et les instructions pour un fonctionnement sans risque.

• Examiner la zone à tailler. Rechercher tout ce qui peut présenter des
risques.

• Avertir les badauds et collègues, et ne pas laisser des enfants ou
animaux s’approcher à moins de 15 m (50 pi) lorsque le coupe­branche est en service.

Fonctionnement

Utiliser un matériel et des vêtements adaptés au travail

Avant de mettre la machine en marche, l’opérateur, ainsi que toute
autre personne située dans le rayon de 3 m délimitant la zone de
sécurité, doivent être munis du matériel et des vêtements de protection
requis.

N

OTICE D’UTILISATION

15M

(50pi)

7

Eviter les surfaces chaudes

Au cours de son fonctionnement, toute la machine, et notamment le
carter de l’arbre moteur et celui des paliers, sont portés à une
température très élevée risquant de provoquer des brûlures. Eviter tout
contact au cours du fonctionnement de la machine et immédiatement
après sa mise à l’arrêt.

Maintenir une bonne prise sur la machine

Tenir fermement les poignées avant et arrière avec les deux mains, les
doigts et les pouces entièrement enroulés sur les poignées.

Maintenir une bonne posture

Conserver toujours un bon équilibre. Eviter toute surface glissante,
inégale ou instable. Travailler confortablement et ne pas grimper sur
une échelle ni essayer d’atteindre des endroits difficiles.

8

UTILISATION PROLONGEE/CONDITIONS

DIFFICILES

Vibration et froid

On pense qu’un état appelé le phénomène de Raynaud, qui affecte les
doigts de certaines personnes est peut-être causé par une exposition
aux vibrations et au froid. Une telle exposition peut provoquer des
picotements et des brûlures, suivis d’une décoloration et d’un
engourdissement des doigts. Il est fortement recommandé de prendre
les précautions suivantes, dans la mesure où l’on ignore l’exposition
minimum pouvant déclencher ces symptômes.

• Maintenir le corps au chaud, en particulier la tête, le cou, les
pieds,les chevilles, les mains et les poignets.

• Maintenir une bonne circulation sanguine en agitant vigoureusement
les bras pendant de fréquentes pauses et en s’abstenant de fumer.

• Limiter les heures de travail. Essayer de compléter chaque journée
par des travaux n’exigeant pas l’utilisation de la machine ou de tout
autre matériel portatif à moteur.

• En cas de gêne dans les doigts ou de rougeur et d’enflure de ceux-ci,
suivis d’un blanchissement et d’une perte de sensation, consulter un
médecin avant toute autre exposition au froid et aux vibrations.

Blessures par efforts répétitifs

On pense qu’une utilisation excessive des muscles et des tendons des
doigts, des mains, des bras et des épaules peut provoquer un
endolorissement, une enflure, un engourdissement, une faiblesse et des
douleurs aiguës à ces endroits. Certains mouvements répétitifs des
mains peuvent faire courir un risque considérable de blessure par
efforts répétitif, dont un cas extrême est le syndrôme du canal carpien.
Ce syndrôme risque de se produire lorsque le poignet enfle et serre un
nerf vital traversant le canal. Certains pensent qu’une exposition
prolongée aux vibrations peut contribuer à ce syndrôme, qui peut
provoquer des douleurs aiguës pendant des mois, voire des années.
Prendre les mesures suivantes pour réduire le risque de telles
affections :

• Eviterde courber, étirer ou tordre le poignet. Essayer au contraire de
le maintenir droit. En outre, se servir de toute la main, pas
simplement du pouce et de l’index, pour saisir.

• Faire des pauses régulières pour minimiser les efforts répétitifs et
reposer les mains.

• Réduire la vitesse et la force des mouvements répétitifs.

• Faire des exercices de musculation des mains et des bras.

• En cas de picotement, engourdissement ou douleurs dans les doigts,
les mains, les poignets ou les bras, cesser immédiatement d’utiliser
tout équipement motorisé et consulter un médecin. Plus les
microtraumatismes répétés et le syndrome métacarpien sont
diagnostiqués rapidement, plus les lésions nerveuses et musculaires
permanentes ont des chances d’être évitées.

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

DESCRIPTION

Ce produit ECHO a été pré-assemblé à l’usine pour faciliter la tâche de l’utilisateur. Etant donné les restrictions
imposées par l’emballage, la mise en place du carter et un montage supplémentaire pourra s’avérer nécessaire.

Une fois le carton ouvert, vérifier la machine pour voir si elle est endommagée. Si des pièces sont endommagées ou
manquantes, en aviser immédiatement le revendeur ou le concessionnaire ECHO. Se reporter à la liste des pièces pour
voir s’il en manque.

NOMENCLARTURE

Liste des pièces

9

Articles

1 - Tête motrice
1 - Ensemble arbre moteur
1 - Sac plastique (accessoires)

-1, notice d’utilisation

-1, notice de sécurité

-1, carte de validation de la garantie

-1, déclaration de garantie limitée

-1, carter en plastique

-1, sac à outils

-1, clé de 1,8 mm x 10 mm

-1, clé-tournevis

-1, outil de blocage

-1, tête de coupe en nylon

-1, Lunettes de sécurité

-1, échantillon d’huile 2 temps, 7 cl

-1, harnais bretelle avec ceinture

-1, harnais bretelle sans ceinture

-1, sac plastique

-1, panneau de carter

-3, vis de 5 mm x 15 mm (montage du carter)

-1, Sac en plastique (pour emploi avec la lame uniquement)

-1, protection métallique

-1, support de protection

-1, sac en plastique

-1, vis de 8 mm x 55 mm (pour monter la poignée)

-1, rondelle circulaire

-2, colliers

-1, sac en plastique

-3, vis de 5 mm x 15 mm (pour monter l’écran de protection)

-2, vis de 5 mm x 8 mm (pour monter le support sur l’écran)

-4, écrous de 5 mm

-4, rondelles d’arrêt de 5 mm

-1, attache-harnais

MODELES

2410 1E2400 1E

√

√
√
√
√
√
√
√
√
√

√
√
√
√
√

√
√
√

√

√
√
√
√
√
√
√
√
√

√
√
√
√
√
√

√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√

IMPORTANT Ce système d'allumage par étincelle est conforme à la norme canadienne ICES-002.

LAME - TERMES ET DEFINITIONS

Lame convertible

Les modèles (SRM-2400) peuvent être convertis pour utiliser des lames. Les lames en plastique/nylon exigent un “Kit de
conversion pour emploi avec lames”, qui comporte un harnais à bandoulière et un écran de protection en acier avec la
visserie de fixation requise. Une lame en acier/métallique exige également le “Kit de conversion pour emploi avec lames”
ainsi qu’un “Kit pour poignée en U” ou un “Kit combo”.

Modèles conçus pour fonctionner avec lames

Les modèles SRM 2410 sont accompagnés du « kit de conversion pour lame » et du « kit de montage de guidon ».

10

CONTROLE DES GAZ D’ECHAPPEMENT

Le système de contrôle des gaz d’échappement pour ce
moteur est de type EM (modification du moteur).

IMPORTANTES INFORMATIONS SUR LE
MOTEUR

TYPE DE MOTEUR : TEH020824RC
CYLINDREE : 23, 6 cc
CE MOTEUR EST CONFORME AUX
REGLEMENTATIONS AMERICAINES EPA PH1
ET CALIFORNIENNES 1995-1999 SUR LES
EMISSIONS POUR LES MOTEURS ULGE. SE
REPORTER AU MANUEL DE L’UTILISATEUR
POUR TOUS REGLAGES ET CONSIGNES
D’ENTRETIEN.
KIORITZ CORP.

1

2

8

9

Etiquette de contrôle des gaz d’échappement apposée
au moteur (DONNEE A TITRE D’EXEMPLE
UNIQUEMENT. Les informations figurant sur cette
étiquette peuvent varier en fonction du TYPE de
moteur).

12 13

20

19

14

18

17

7

16

6

15

VIDÉO DE
SÉCURITÉ

23

5

10

4

3

25

11

5

11

24

22

21

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

1. NOTICE D’UTILISATION - Contenue dans un sac plastique (accessoires). La lire avant de se servir de la machine pour

des informations sur le fonctionnement, l’entretien, le remisage et les caractéristiques, et la conserver en lieu sûr pour
pouvoir la consulter ultérieurement.

2. NOTICE DE SECURITE - Contenue dans un sac plastique (accessoires). La lire avant de se servir de la machine pour

connaître les techniques appropriées d’utilisation en toute sécurité et la conserver en lieu sûr pour pouvoir la consulter
ultérieurement.

3. BLOC MOTEUR - Comprend le moteur, l’embrayage, le système de carburant, le système d’allumage et le démarreur à

recul.

4. MANCHON - Poignée arrière (côté droit).

5. CONTACTEUR D’ALLUMAGE -

INTERRUPTEUR A GLISSIERE monté au-dessus du carter de la gâchette de l’accélérateur. Faire glisser cet interrupteur sur
L’AVANT pour mettre la machine en MARCHE et sur L’ARRIERE pour la mettre à L’ARRET.

6. POIGNEE ARRONDIE - La poignée arrondie (avant) n’est pas montée sur l’arbre moteur (sur certains modèles) et doit être

placée de façon à assurer la position correcte de coupe et le confort de l’utilisateur.

7. ARBRE MOTEUR - Comprend poignée arrière (main droite), boîte d’engrenage, poignée arrondie (avant, main gauche),

câble d’entraînement flexible et autocollant de sécurité.

8. TETE NYLON - Contient un fil nylon remplaçable à avance automatique par pression au sol lorsque la tête tourne à la

vitesse de fonctionnement normale.

9. COUPE-FIL - Assure la bonne longueur de coupe, à savoir 12,70 mm entre la tête et l’extrémité du fil une fois la tête tapée

légèrement au sol en cours de fonctionnement et que le fil avance. Si le coupe-herbe est utilisé sans coupe-fil, le fil sera
trop long. Si le fil dépasse la longueur indiquée, la vitesse de fonctionnement va ralentir, le moteur va surchauffer et le
moteur risque d’être endommagé.

10. CARTER EN PLASTIQUE - Contenu dans un sac plastique (accessoires). Il DOIT être monté sur la machine avant toute

utilisation (voir la rubrique « Instructions de montage »). L’ensemble comprend le coupe-fil et un autocollant de sécurité. Il
se monte sur la boîte d’engrenage, juste au-dessus de l’outil de coupe. Il contribue à protéger l’utilisateur en détournant
les débris produits au cours de l’opération de coupe. Ce carter doit être remplacé par le carter en métal quand des lames
sont utilisées.

11. GACHETTE D’ACCELERATEUR - Un ressort de rappel la ramène en position de ralenti lorsqu’elle est relâchée. Il est

préférable d’appuyer progressivement sur la gâchette lors de l’accélération. NE PAS appuyer sur la gâchette lors du
démarrage.

12. REPOSE-BRAS - Permet de faire reposer le bras pendant le fonctionnement et de le protéger de la chaleur du moteur.

13. BOUGIE - Produit l’étincelle qui enflamme le mélange de carburant.

14. SILENCIEUX D’ECHAPPEMENT/PARE-ETINCELLES - Le silencieux contrôle le bruit d’échappement, alors que le pare-

étincelles empêche les particules brûlantes et incandescentes de charbon de quitter le silencieux aux endroits où elles
risqueraient de provoquer un incendie. Fabriquée à la norme SAE J335, cette machine est homologuée pour être utilisée
dans les forêts domaniales américaines, ainsi que dans les états de Californie, du Maine, de l’Oregon et de Washington, à
condition que le pare-étincelles soit en place et en bon état.

15. RESERVOIR DE CARBURANT - Contient le carburant et le filtre à carburant.

16. POIGNEE DE DEMARREUR - Tirer doucement sur la poignée jusqu’à ce que le démarreur s’enclenche, puis le faire

rapidement et vigoureusement. Lorsque le moteur démarre, laisser la poignée revenir lentement. NE PAS la lâcher et la
laisser revenir brutalement en arrière pour ne pas risquer d’endommager la machine.

17. BOUCHON DE RESERVOIR DE CARBURANT - Recouvre et ferme hermétiquement l’orifice du réservoir de carburant.

18. POIRE DE PURGE - Avant de mettre la machine en marche et après avoir fait le plein de carburant, appuyer 3 ou 4 fois sur

la poire de purge ou jusqu’à ce que le carburant, visible dans la conduite transparente de retour de carburant, circule sans
aucune bulle d’air.

19. FILTRE A AIR - Contient un élément filtrant remplaçable.

20. STARTER - La manette de starter se trouve sur le dessus du boîtier du starter. Remonter la manette du starter pour fermer

le starter en démarrage à froid. Abaisser la manette pour la mettre en position de MACHE.

21. HARNAIS - Bretelle réglable permettant à l’opérateur de porter la machine en bandoulière, réduisant ainsi la fatigue d’une

utilisation prolongée.

22. CARTER DE PROTECTION DES LAMES EN METAL - A utiliser quand la machine est munie de lames. Ne pas faire

fonctionner la machine sans ce panneau de protection.

23. LAME - Lame circulaire pour couper l’herbe, désherber ou débroussailler. Le harnais, le carter en métal et la poignée en

guidon sont exigés pour un fonctionnement avec lame.

24. POIGNEE EN GUIDON - Exigé pour un fonctionnement avec lame en métal.

25. VIDEO SUR LA SECURITE - Pièce n° 99922202540 (n’est pas livrée avec la machine et n’existe qu’en version anglaise).

Vous pouvez la visionner et vous la procurer pour un prix de 5$ auprès d’ECHO, INC. ou de tout revendeur agréé ECHO. La
vidéo donne un aperçu des mesures de sécurité et des techniques d’utilisation décrites en détail dans la Notice de sécurité,
qu’elle complète. Lire et veiller à bien comprendre cette dernière pour y trouver des informationscomplètes sur l’utilisation

en toute sécurité de la machine.

11

12

CARACTÉRISTIQUES

MODELE SR M-2400/2400/1E SR M-2410/2410/1E

Longueur 1500 mm (59,0 po) 1500 mm (59,0 po)

Largeur 330 mm (13,0 po) 600 mm (23,6 po)

Hauteur 360 m m (14,2 po) 360 m m (14,2 po)

Poids (à sec) avec tête de coupe 5,5 kg (12,1 lb) 5,8 kg (12,7 lb)

Type de moteur M oteur monocylindre 2 tem ps à essence et refroidissement par air

Alésage

Course

Cylindrée

Échappement Silencieux à pare-étincelles

Carburateur Diaphragme Walbro m odèle W YJ avec purge

Systèm e d’allumage Par m agnéto type volant, à condensateur

Bougie NGK BPM R-7A, (espacement de 0,65 mm )

Carburant M élange (essence et huile 2 tem ps)

Taux essence/huile 50:1 (huile pour m oteur 2 tem ps hautes perform ances à

E sse nce

Huile Huile 50:1 pour moteur 2 temps hautes perform ances à

Contenance du réservoir de
carbura nt

Systèm e de démarrage Lanceur à rebobinage autom atique

Em brayage Type centrifuge

Sans plom b à indice d’octane de 89. NE PA S utiliser de

carburant contenant de l’alcool méthylique, plus de 10%

d’alcool éthylique ni plus de 15% d’éther de m éthyle tert-butyle.

34,0 m m (1,34 po)

26,0 m m (1,04 po)

23,6 cm3 (1,44 po3)

refroidissement par air E C HO)

refroidissement par air E C HO)

0,4 l (14,0 onces)

Arbre moteur

Sens de rotation Sens horaire vu de dessus

Tête de coupe Tête nylon (2 fils) avec C rossfire™ de 0,095 d’une

Poignée arrondie* Gauche - arrondie en D , droite - m anchon en fonctionnem ent

Poignée en guidon En option Standard

Harnais En option Standard

Régim e de ralenti 2400 - 3000 tours/m in

Régim e à pleins gaz avec tête
nylon

Régim e à pleins gaz avec lam e
(lam e)

Arbre flexible de 6,35 m m (1/4 po)

capacité de 13 m de fil

avec fil (standard S RM-2400)

8800 - 9300 tours/m in

9500 – 11000 tours/m in

* Mettre en place et utiliser la poignée en guidon pour le fonctionnement de tout modèle muni de lame.

Les caractéristiques techniques, descriptions et illustrations contenues dans la présente publication sont aussi exactes
que possible à la mise sous presse mais sont sujettes à modification sans avis préalable. Les illustrations peuvent
comprendre des accessoires et un matériel en option et peuvent ne pas comprendre tout le matériel standard.

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

ASSEMBLAGE

AVERTISSEMENT DANGER

Utiliser uniquement des accessoires approuvés par ECHO pour ces modèles. L’emploi de combinaisons
d’accessoires non approuvés peut provoquer des blessures graves. Lire et respecter toutes les consignes de sécurité
énumérées dans ce manuel et dans le manuel de l’accessoire.

ECHO, INC. ne sera tenu responsable d’aucune panne de dispositifs ou d’accessoires de coupe n’ayant pas été
testés et approuvés pour emploi sur ces unités par ECHO.

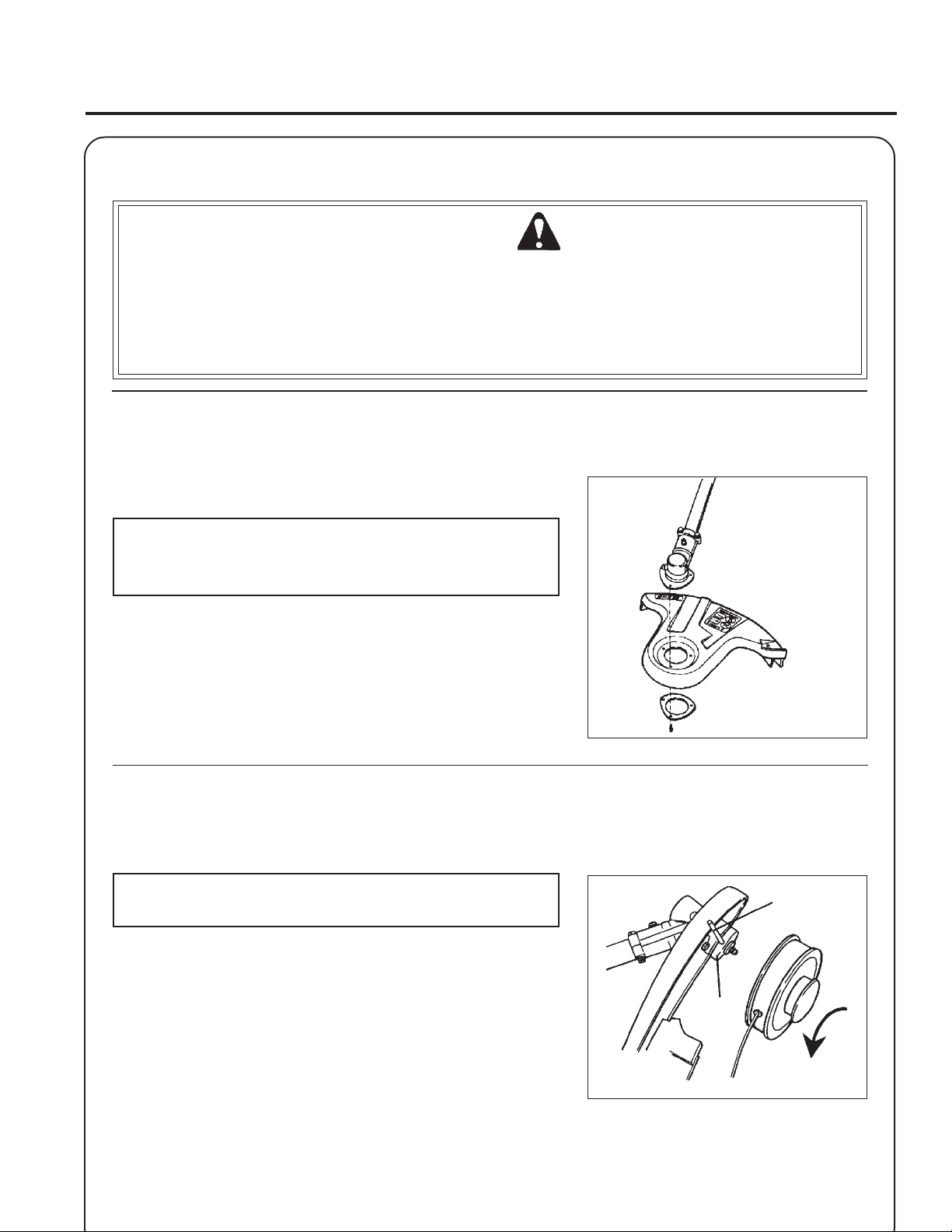

MISE EN PLACE DU CARTER EN PLASTIQUE

(pour un fonctionnement avec fil en plastique)

Outillage nécessaire : tournevis
Pièces nécessaires : carter en plastique, panneau de carter, trois (3)

vis de 5 mm x 15 mm

13

REMARQUE

Le carter en plastique est à utiliser uniquement avec la tête nylon.
Mettre en place le carter en carter si des lames métalliques ou en
plastique sont utilisées.

1. (SRM-2410) Enlever la goupille fendue, l’écrou de la lame et la

plaque inférieure de l’arbre PTO.

1. (SRM-2400) Enlever la manche en plastique de l’arbre PTO.

2. Enclencher le carter en bas de la bride de la boîte d’engrenage.

3. Placer le panneau sur le carter, aligner les trous et mettre en place
trois (3) vis.

MISE EN PLACE DE LA TETE NYLON

Outillage nécessaire : outil de blocage de la tête, clé-tournevis de 17 x
19 mm
Pièces nécessaires : tête nylon

NOTE

Sur les SRM-2400, effectuer uniquement les étapes 1, 5 et 6.

1. Aligner l’orifice de verrouillage de la plaque supérieure (B) sur
l’encoche se trouvant au bord du carter de vitesses et introduire
l’outil de verrouillage de la tête (A).

2. Retirer la goupille du trou pratiqué dans la prise de force.

3. Retirer l’écrou de 10 mm en le faisant tourner dans le sens des
aiguilles d’une montre (tel que vu du dessous du déflecteur) avec la
clé-tournevis de 17 x 19 mm.

4. Retirer la plaque du bas. La conserver, ainsi que l’écrou de 10 mm
et la goupille, pour un usage ultérieur.

5. Veiller à ce que la plaque (B) reste bien sur la prise de force.

6 . Enfiler la bobine de fil de coupe sur l’arbre PTO en la faisant tourner

dans le sens antihoraire jusqu’à ce que la bobine soit serrée contre
la plaque supérieure (B).

B

A

14

MISE EN PLACE DES LAMES

Tous modèles.

IMPORTANT

Si une tête monofilament non standard, une lame METAL/PLASTIQUE ou un cultivateur, etc. est utilisé, LE
CARBURATEUR DOIT ETRE REINITIE au risque d’entraîner d’importants dégâts du moteur. Voir les
rubriques « Réglage du carburateur » aux page 30 et « Caractéristiques techniques » à la page 12 de ce manuel.

AVERTISSEMENT DANGER

Une poignée en guidon, ainsi que le kit de conversion de lame, doivent être mis en place avant d’utiliser la machine
avec des lames en métal, au risque d’occasionner des blessures graves.

Mise en place du carter en métal

Outillage nécessaire : clé à molette de 8 mm x 10 mm, tournevis, clé­tournevis
Pièces nécessaires : carter en métal, support de fixation, 3 vis de 5
mm x 15 mm avec disque et rondelle d’arrêt imperdables
(rattachement du carter en métal à la boîte d’engrenage), 2 vis de 5
mm x 8 mm, 4 écrous de 5 mm, 4 rondelles d’arrêt de 5 mm
(rattachement du support de fixation au carter et du support de
fixation à la boîte d’engrenage).

1. Retirer au besoin la tête nylon et le carter en plastique.

2. Placer le support de fixation (A) sur le carter (B) et attacher le tout
en bas de la boîte d’engrenage (C) avec les vis et écrous fournis.
Serrer toute la boulonnerie.

Mise en place de la lame

Outillage nécessaire : outil de blocage, clé-tournevis
Pièces nécessaires : plaque supérieure avec pivot de 20 mm, plaque

inférieure, écrou de 10 mm avec filet à gauche, goupille (boulon à
clavette) de 2 mm x 25 mm

3. Mettre en place la plaque supérieure (D) sur l’arbre cannelé. La
mise en place de la lame nécessite l’utilisation de la plaque
supérieure (D) avec pivot de 20 mm. La plaque supérieure avec
pivot de 37 mm du modèle SRM-2400 devra être conservée pour
être utilisée avec la tête nylon.

PLAQUE SUPERIEURE DE LA LAM

SRM-2400

PLAQUE

SUPERIEURE DE

LA TETE NYLON

4. Place la lame (E) au-dessus du pivot de la plaque supérieure,
mettre en place la plaque inférieure (F) et l’écrou à filet à gauche
de 10 mm (G). La lame triangulaire (H) est mise en place avec la
coupelle glissante (J).

5. Faire passer l’outil de verrouillage (K) par l’orifice situé dans la
plaque supérieure et l’encoche du carter des vitesses pour empêcher
que l’arbre PTO ne tourne. Serrer l’écrou et fixer la goupille fendue
(L).

COUPE-HERBE / DÉBROUSSAILLEUSE

MISE EN PLACE DE LA BOUCLE DE HARNAIS

REMARQUE

Certains modèles nécessitent la mise en place d’une boucle de
harnais. Se conformer aux instructions suivantes si la machine ne
comporte pas de boucle.

Outillage nécessaire : tournevis, clé à molette de 8 mm x 10 mm
Pièces nécessaires :Boucle de harnais, boulon à tête hexagonale de 4 x

18 mm, raccord, entretoise

6. Retirer le carter et la boîte d’engrenage ensemble.
a. Desserrer les deux (2) vis rattachant la boîte d’engrenage à
l’arbre moteur.
b. Retirer la vis de repérage située en haut de la boîte d’engrenage.
Retirer le carter et la boîte d’engrenage en
semble de l’arbre moteur.

IMPORTANT

Eviter que le câble d’entraînement flexible ne glisse de l’arbre
moteur. Si cela se produit, nettoyer le câble et le relubrifier avec
une graisse au lithium avant de le remonter.

N

OTICE D’UTILISATION

15

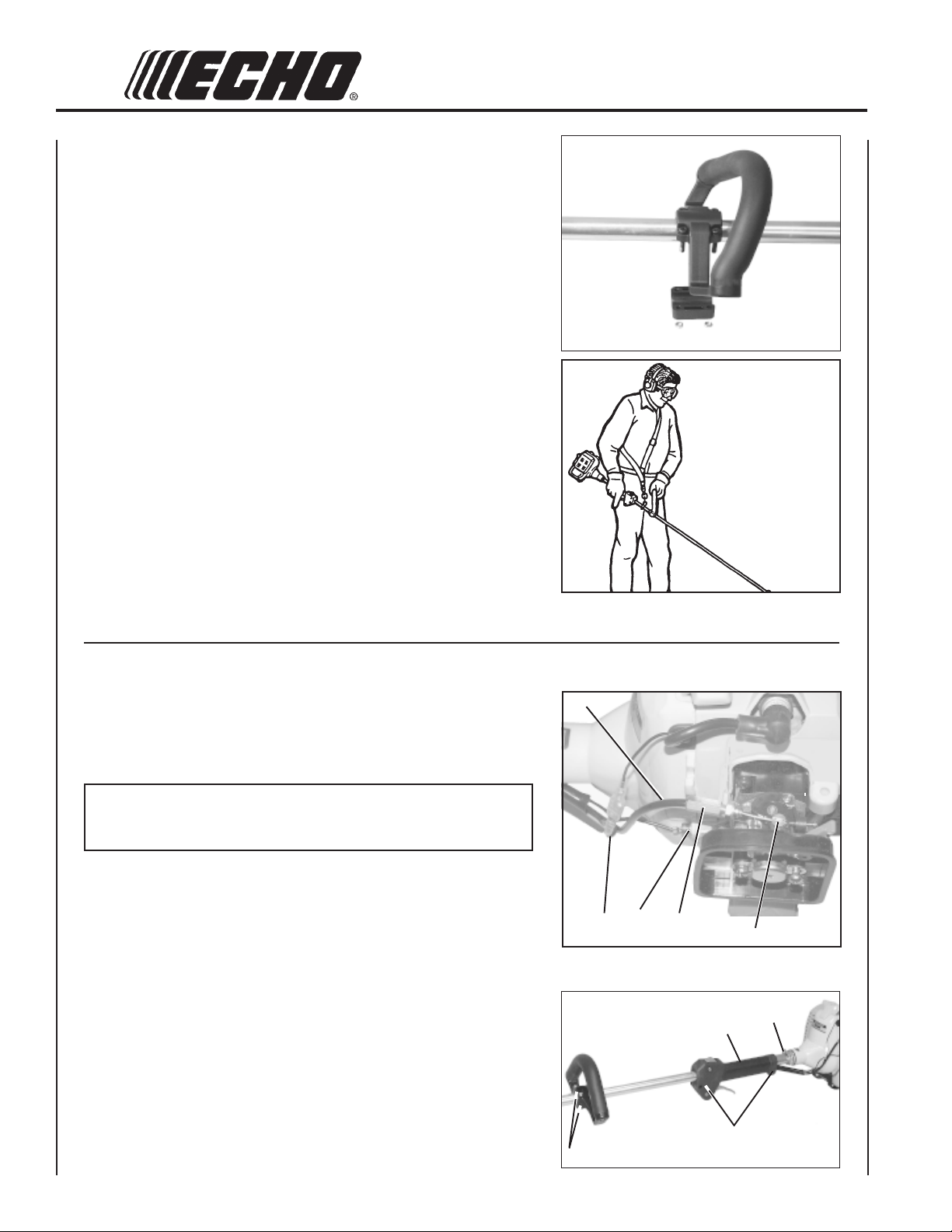

7. Retirer la poignée avant.
a. Retirer les quatre (4) vis et écrous, ainsi que le support de la

poignée.

b. Retirer la poignée avant.

8. Mettre la boucle en place.
a. Ouvrir légèrement la boucle et la faire glisser sur l’arbre.
b. Monter un seul raccord à l’aide de l’entretoise. NE PAS serrer

maintenant.

9. Remettre en place la boîte d’engrenage, le carter et la poignée
avant.

10. Equilibrer la machine.
a. Mettre le harnais et y rattacher la machine.
b. Faire glisser l’attache vers le haut ou vers le bas jusqu’à ce que

l’appareil soit bien équilibré lorsque la bobine de fil de coupe se
trouve de 5 à 7 cm du sol.

c. Serrer la vis de la boucle.

16

INSTALLATION DE LA POIGNÉE AVANT

Outillage nécessaire : tournevis

1. Positionner la poignée avant pour permettre un fonctionnement
confortable et serrer les vis.

INSTALLATION DE LA POIGNÉE EN U

Outils nécessaires : Clé plate de 8 x 10 mm, tournevis à lame plate,
clés hexagonales de 3 et 4 mm, outil combiné, pinces.

Pièces requises : Kit de poignée en U, Numéro de pièce 99944200521

REMARQUE

Pour le modèle 2410, procéder aux étapes 1, 10, 12, 13, 14B, 15, 17 à
16 uniquement.

1 . Fermer le starter et retirer le couvercle du filtre à air.

2 . Débrancher les fils d’allumage (A). Retirer le boulon (B) et le fil de

masse.

3 . Retirer la commande intérieure de l’actionneur du carburateur (C).

4 . Décrocher le câble de commande des gaz (D) de son ancrage (E).

5 . Desserrer les deux (2) boulons (F) et sortir l’arbre moteur du carter

d’embrayage.

6 . Desserrer les deux (2) vis (G) de la poignée arrière et retirer la

poignée arrière (H) de l’arbre moteur.

7 . Desserrer les quatre (4) et retirer la poignée avant (J).

D

B

A

J

E

C

F

H

G

COUPE-HERBE / DÉBROUSSAILLEUSE

8 . Placer le support (K) de poignée en U inférieure à 400 mm (15 3/4

po) de l’extrémité côté moteur de l’arbre. Le fixer avec trois (3)
boulons de 5 x 30 mm.

N

OTICE D’UTILISATION

400 mm (15-3/4 po.)

17

9 . Placer le crochet du faisceau à 220 mm (8 5/8 po) de l’extrémité côté

moteur de l’arbre. NE PAS serrer à ce point.

10. Installer la poignée en U supérieure sur le support inférieur et
l’assujettir avec un (1) boulon de 8 x 55 mm (L) et une grosse
rondelle.

11. Installer le bloc moteur et aligner la boîte d’engrenages, le bloc
moteur et les poignées en U. Serrer toutes les vis.

12 . Acheminer le câble de commande des gaz et le fil d’allumage sur

l’avant du support de la poignée en U et l’assujettir avec les
colliers, comme illustré.

EXTRÉMITÉ

MOTEUR

K

220 mm (8-21/32 po.)

L

13. Passer le câble de commande des gaz (D) au travers du dispositif

de réglage (E) et l’accrocher dans le grand trou (C) de l’actionneur
du carburateur. S’assurer du libre fonctionnement du papillon des
gaz et vérifier que les position pleins gaz et ralenti sont réglées
correctement. Le câble de commande des gaz doit être tendu au
moyen du dispositif de réglage (E). Consulter le concessionnaire
ECHO pour la procédure de réglage correcte.

SRM-2400

14A. Brancher la cosse plate du fil de raccordement (M) sur le câble

d’allumage (A) du bloc moteur. Fixer le serre-câble noir (N) et le fil
de masse (O) sur le carter d’embrayage à l’aide du boulon (B).
Raccorder les fils d’allumage femelle (M) et mâle (O) aux fils mâle
et femelle de la commande des gaz.

D

E

C

A

O

M

B

N

18

SRM-2410

14B. Brancher les fils d'allumabe (A). Installer le boulon (B) et le fil de

masse.

15. Retirer le boulon (P) du côté gauche du carter d’embrayage.
Installer la bride métallique (Q), côté incurvé vers le bas. Passer le
câble de commande des gaz dans la bride et serrer cette dernière
fermement à l’aide de pinces.

16. Plier les fils d’allumage sans les serrer et les assujettir à l’aide du
serre-câble noir (N).

17 . Remettre le filtre à air et son couvercle en place.

A

B

P

Q

18 . Équilibrage de l’outil.

a. Mettre le harnais sur l’épaule et y accrocher l’outil.

b. Faire glisser le collier de câble (R) vers le haut ou vers le bas

jusqu’à ce que l’outil soit équilibré, l’accessoire de coupe se
trouvant à environ 5 à 7,5 cm du sol.

c. Serrer la vis du collier de harnais.

N

R

PREPARATION A L’UTILISATION

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

19

FONCTIONNEMENT

Préparation du coupe-herbe/débroussailleuse pour une utilisation avec lames

AVEC LAMES

AVERTISSEMENT DANGER

L’utilisation de lames EXIGE une configuration spéciale de la débroussailleuse. La machine devra être munie du carter
et du harnais spécifiés, au risque d’entraîner des blessures graves.

Les lames en plastique et en nylon nécessitent le « kit de conversion de lame », n° de pièce 99944200410
(carter en métal [A] et harnais à bretelle [B])

A

B

Les lames en acier/métal nécessitent le “Kit combo”
n° de pièce 99944200521

Choix de la lame adaptée

AVERTISSEMENT DANGER

Le type de lame à utiliser DEVRA correspondre au type et à la taille de la végétation à couper. Une lame émoussée ou
non adaptée à la tâche risque de causer des blessures graves. Les lames DOIVENT être affûtées. Les lames
émoussées augmentent les risques de retour de lame et de blessures à l’opérateur et aux personnes à proximité.

Des lames en plastique et en nylon peuvent être utilisées quand la
machine fonctionne avec une tête nylon. NE PAS utiliser ce type de
lame pour une végétation difficile à couper ou des broussailles !

20

La lame à 8 dents pour herbe (n° de pièce 69600120331) est conçue pour
l’herbe, les débris de jardin et les mauvaises herbes épaisses. NE PAS
utiliser cette lame pour les broussailles ou une végétation boisée
épaisse de 19 mm de diamètre ou plus.

La lame à débroussailler/défricher (n° de pièce 69500120330) est
conçue pour couper les broussailles et la végétation boisée épaisse
jusqu’à 76 mm de diamètre.

Harnais à bretelle/ceinture (n° de pièce 30100052131). L’utilisation du
harnais à bretelle/ceinture est recommandé pour TOUTE application de
coupe/débroussaillage, et pas uniquement pour un fonctionnement
avec lames. Le harnais à bretelle/ceinture, quand il est utilisé pour une
opération de coupe avec la tête nylon, est porté en bandoulière et réduit
la fatigue de l’utilisateur.

Au cours d’un fonctionnement avec lame, le harnais permet également
de réduire la fatigue et améliore de plus la sécurité de l’utilisation en
réduisant la possibilité de contact avec les mains et les pieds de
l’utilisateur en restreignant le mouvement du coupe-herbe.

REMARQUE

En cas d’urgence, tirer sur la bague de déverrouillage rapide pour
déconnecter le coupe-herbe du harnais.

COUPE-HERBE / DÉBROUSSAILLEUSE

CARBURANT

Spécifications de carburant

Essence - Utiliser de l’essence ou du carburol à indice d’octane de 89 [R
+M/2] de bonne qualité. Le carburol peut contenir jusqu’à 10 % d’alcool
éthylique (de grains) ou 15 % d’éther méthyltributylique. Le carburol
contenant de l’alcool méthylique (de bois) n’est PAS agréé.

Huile à deux temps - Il est nécessaire d’utiliser une huile pour moteur à
deux temps conforme à la norme ISO-L-EGD (ISO/CD 1338). L’huile Echo
Premium 50 : 1 est conforme à cette norme. Les problèmes de moteur
provenant d’une mauvaise lubrification par manque d’utilisation d’une
huile approuvée ISO-L-EGD telle que l’Huile Echo Premium 50 : 1 pour
moteur deux temps, annulera la garantie du moteur à deux temps. (Seules
les pièces se rapportant au contrôle de la pollution de l’air sont cou­vertes pour deux ans, quelle que soit l’huile moteur à deux temps
utilisée, conformément à la déclaration énoncée dans l’Explication des
garanties des défauts de protection contre la pollution de l’air de
Californie/EPA Phase 1.)

Mélange - Suivre les instructions données sur le flacon d’huile.

Manipulation du carburant

N

OTICE D’UTILISATION

21

AVERTISSEMENT DANGER

Le carburant est TRES inflammable. Faire preuve d’extrême pru-
dence pour le mélanger, l’entreposer ou le manipuler pour éviter
tout risque deblessure grave.

• Utiliser un jerrican agréé.

• NE PAS fumer près du carburant.

• NE PAS approcher le carburant de flammes ni d’étincelles.

• Il est possible que des jerricans/bidons de carburant soient
pressurisés. Toujours dévisser leur bouchon lentement pour
permettre une égalisation de pression.

• NE JAMAIS faire le plein de carburant sur une machine dont le
moteur est CHAUD !

• NE JAMAIS faire le plein de carburant sur une machine dont le
moteur est en marche !

• NE PAS faire le plein du réservoir de carburant à l’intérieur.
TOUJOURS le faire à l’extérieur sur un sol nu.

• Bien serrer le bouchon de carburant après avoir fait le plein.

• Rechercher toute fuite de carburant. En cas de fuite, ne pas faire
démarrer ni fonctionner la machine tant que la fuite n’est pas
réparée.

Après avoir fait le plein de carburant;

• Essuyer tout carburant s’étant renversé de la machine.

• S’éloigner d’au moins 3 m du lieu où s’est fait le plein avant de mettre
la machine en marche.

Après s’être servi de la machine;

• NE PAS remiser une machine dont le réservoir contient du carburant.
Des fuites risquent de se produire. Vider le carburant inutilisé dans un
jerrican agréé.

Entreposage -

La réglementation en matière d’entreposage de carburant varie suivant
les localités. Se renseigner auprès des autorités locales sur la
réglementation applicable. A titre de précaution, entreposer le
carburant dans un jerrican agréé fermant hermétiquement. Entreposer
celui-ci dans un local inoccupé bien aéré et éloigné de toute source de
flammes ou d’étincelles. Ne pas entreposer du carburant pendant plus
de 30 jours.

22

IMPORTANT

Le carburant entreposé vieillit. Ne pas mélanger plus de carburant
que ce qu’il est prévu d’utiliser dans les trente (30) jours qui
suivent, quatre-vingt dix (90) jours en cas d’addition d’un
stabilisateur de carburant.

IMPORTANT

Le carburant deux temps entreposé risque de se séparer par
précipitation. TOUJOURS bien agiter le jerrican avant chaque plein.

VERIFICA TION DU MATERIEL

Une vérification complète de la machine doit être effectuée avant
chaque utilisation ;

• Vérifier la machine pour voir s’il manque des écrous, boulons ou vis.
Les resserrer et/ou les remplacer le cas échéant.

• Examiner les conduites de carburant, le réservoir et la zone entourant
le carburateur pour voir s’il y a des fuites de carburant. NE PAS se
servir de la machine en cas de fuites.

• Examiner le carter pour voir s’il est endommagé et s’assurer que le
coupe-fil est bien en place. Remplacer l’un ou l’autre s’il est
endommagé ou abset.

SMTWTF S

1234567

8 9 10 111213 14
1516 17 181920 21
2223 24 252627 28
2930 31

• Vérifier que l’outil de coupe est bien fixé et en bon état de marche.

• Vérifier que la poignée arrondie (avant) et le harnais à bretelle/
ceinture sont ajustés pour assurer le confort et la sécurité de
l’utilisateur. Voir la rubrique « Montage » où figure la procédure de
réglage.

DETERMINA TION DE LA ZONE DE TRAVAIL

• Examiner la zone à tailler. Rechercher tout obstacle pouvant
contribuer à un risque quelconque.

• Avertir les badauds et les collègues et ne pas laisser des enfants ou
les animaux s’approcher à moins de 15 m lorsque le coupe-herbe est
en service.

15M

COUPE-HERBE / DÉBROUSSAILLEUSE

UTILISATION

• Fournir à tous les opérateurs de ce matériel le manuel d’utilisation et
les instructions pour un fonctionnement sans risque.

• Avant de mettre la machine en marche, revêtir l’équipement et les
vêtements protecteurs nécessaires et demander à toute autre
personne se trouvant dans la zone de sécurité de 15 m (50 pi) de faire
de même.

• Lorsqu’elle est en marche, la machine dans son ensemble, mais
particulièrement le carter d’arbre moteur et le logement de roulement,
risquent de devenir très chauds, trop chauds pour être touchés.
Eviter tout contact avec eux pendant et immédiatement après
l’utilisation.

DEMARRAGE A FROID DU MOTEUR

N

OTICE D’UTILISATION

23

AVERTISSEMENT DANGER

L’accessoire de coupe ne doit pas tourner quand le moteur est au
ralenti. S’il tourne, régler de nouveau le carburateur conformément
aux instructions de la rubrique « Réglage du carburateur » de ce
manuel ou s’adresser au revendeur ECHO pour éviter tout risque
de blessure grave.

1 . Commutateur d’Arrêt - Démarrage/mise en marche

Déplacer le bouton du commutateur d’arrêt (A) vers l’avant
(l’éloigner de la position STOP).

2 . Levier du starter - Démarrage à froid.

Déplacer le starter (B) à la position “Cold Start” (Démarrage à froid).

3 . Ampoule d’amorce - Amorçage

Presser l’ampoule d’amorce (C) 10 fois. Le carburant sera visible et
coulera librement dans le flexible de retour de carburant transparent.

AVERTISSEMENT DANGER

Inspecter la zone de démarrage pour détecter les éléments
dangereux tels que pierres, verre, débris, etc. qui pourraient entrer
en contact avec le dispositif de coupe au moment du démarrage.
Assistants et observateurs doivent se tenir au moins à 15 m (50
pieds) de la zone de démarrage ; sinon, des blessures graves
pourraient s’ensuivre.

A

B

C

4. Démarrage - Tirer sur la corde.

Déposer la débroussailleuse à plat sur une zone plate et propre et
tirer sur la poignée du démarreur à recul (D) jusqu’à l’allumage du
moteur.

D

24

5. Ouverture du starter - Mise en marche
Faire repasser le levier du starter à la position OUVERTE ­MARCHE (OPEN - RUN). Faire redémarrer le moteur si nécessaire et
laisser le moteur chauffer au ralenti pendant quelques minutes.

NOTE

Si le moteur ne démarre pas avec le starter en position marche
“RUN” après avoir tiré 4 fois, répéter les instructions.

6. Lorsque le moteur est chaud, appuyer petit à petit sur la détente du
papillon pour augmenter le nombre de tr./min. jusqu’à la vitesse de
fonctionnement.

DEMARRAGE A CHAUD DU MOTEUR

Le démarrage s’effectue de la même façon qu’à froid, mais SANS fermer
le starter.

AVERTISSEMENT DANGER

Quand le moteur est lancé, l’accessoire de coupe peut tourner
même si la gâchette de l’accélérateur est en position de marche au
ralenti (relâchée).

1. Contacteur d’allumage - Démarrage/marche. Déplacer le bouton
du contacteur d’allumage (A) à l’opposé de la position d’ARRET.

2. Purge - Actionner la poire. Actionner la poire de purge (C) jusqu’à
ce que le carburant soit visible dans la conduite transparente de
retour de carburant.

3. Démarrage - Tirer sur le cordon. Poser le coupe-herbe sur une
surface plate et dégagée et tirer sur le cordon du démarreur (D)
jusqu’à ce que le moteur tourne.

REMARQUE

Si le moteur ne démarre pas après qu’on ait tiré 4 fois sur le
cordon, appliquer la méthode de démarrage à froid.

A

C

D

D

ARRET DU MOTEUR

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

25

1. Relâcher l’accélérateur. Laisser le moteur tourner au ralenti

pendant une minute.

2. Commutateur d’arrêt - Arrêt.

Déplacer le bouton du commutateur d’arrêt (A) vers l’arrière à la
position STOP.

AVERTISSEMENT DANGER

Si le moteur ne s’arrête pas lorsque le contacteur d’allumage est
déplacé en position d’ARRET, fermer le starter - position
DEMARRAGE A FROID - pour faire caler le moteur. Faire réparer le
contacteur d’allumage par le revendeur ECHO avant de réutiliser le
coupe-herbe pour éviter des risques de blessures graves.

A

ENTRETIEN

Votre débroussailleuse ECHO est conçue de manière à vous procurer de nombreuses heures de service sans souci. Un
entretien périodique aidera votre débroussailleuse à atteindre ce but. Si vous n’êtes pas sûr de savoir l’entretenir ou si
vous n’avez pas les outils nécessaires, vous pouvez porter votre appareil chez votre concessionnaire de service ECHO
pour le faire entretenir. Pour vous aider à décider si vous désirez LE FAIRE VOUS-MÊME ou le faire faire par votre
concessionnaire Echo, nous avons donné une note à chaque tache d’entretien. Si la tâche n’est pas énumérée, consultez
votre concessionnaire ECHO pour les réparations.

NIVEAUX DE COMPETENCE

Niveau 1 = Opération facile à effectuer. La plupart de l’outillage nécessaire est fourni avec la machine.
Niveau 2 = Opération modérément difficile. Certains outils spéciaux peuvent être nécessaires.
Niveau 3 = Opération exigeant une bonne expérience. Un outillage spécial est nécessaire.

ECHO offre des kits d’entretien et des pièces détachées REPOWER pour faciliter l’entretien. Les numéros des différentes
pièces nécessaires pour effectuer chaque opération sont énumérés ici sous l’en-tête correspondant. S’adresser au
revendeur ECHO pour se procurer ces pièces.

26

INTERVALOS DE MANTENIMIENTO

ametsiS

ordnilic

eriaedortliF/raipmiL/ranoiccepsnI

rodalugnartsEraipmiL/ranoiccepsnI

edortliF

edametsiS

elbitsubmoc

edametsiS

otneimairfne

/etnenopmoC

edotneimidecorP

otneiminetnaM

sairaseceN

edlevin

dadilibah

etnemaiaiD

A

edsetnAo

rasu

ragracl

elbitsubmoc

sesem3

09o

saroh

sesem6
072o
saroh

etnemlaunA

ohcErodiubirtsiDleDsodadnemoceRotneiminetnaMeDsotneimidecorP

ledepacseedoicifirO

/raipmiL/ranoiccepsnI

razinobracseD

3 L/I

flesruoY-tI-oDeDotneiminetnaMeDsotneimidecorP

1 L/I*R

razalpmeeR

2 L/I

razalpmeeR/ranoiccepsnI

saguF,elbitsubmoc

razalpmeeR/ranoiccepsnI

raipmiL/ranoiccepsnI

1 I*R/I

1 *III

2 L/I

ledsapsihcagapA

rodaicnelis

nóislupmiedejE

elbacedsoledom(

)elbixelf

sejanargneedajaCrasargnE

edrotomledadreuC

euqnarra

aíjuBraipmiL/ranoiccepsnI

/sacreuT/sollinroT

sonreP

-ETNATROPMIATON otneiminetnamledaicneucerfalnáranimretedaicneirepxeu

.odireuqer

leeuqilpA)1(ETNACIRBUL
leeuqilpA)2(ETNACIRBUL

mocersalsadoT*

razalpmeeR/ranoiccepsnI

rasargnE

2 *R/I

2 )1(I

2 )2(I

raipmiL/ranoiccepsnI

1 L/I

2 L/I*R

/raterpA/ranoiccepsnI

razalpmeeR

MT

edOHCE
edOHCE

®
®

MT

1 *R/I

:OTNEIMINETNAMMEDOTNEIMIDECORPLEDSARTELEDSOGIDÓC IRAIPMIL=L,RAZALPMEER=R,RANOICCEPSN

sylaerosulE.somixámnossodacidnisolavretnisoL

:OTNEIMINETNAMEDSOTNEIMIDECORPEDSATON

.osuedsaroh52adac
.osuedsaroh05adac

.noiccepsnialetnarudsadatsagsedosadañadsazeiprartnocnenenasabesozalpmeeredsenoicadne

COUPE-HERBE / DÉBROUSSAILLEUSE

FILTRE A AIR

Niveau 1.

Outillage nécessaire : brosse, pinceau à poils moyens de 25 ou 50 mm
(1 ou 2 po).
Pièces nécessaires : KIT DE FILTRES A AIR ET A CARBURANT
REPOWER 90030

1 . Fermer le starter (position de démarrage à froid). Cela empêche les

impuretés de pénétrer dans le diffuseur du carburateur lors de la
dépose du filtre à air. Brosser la zone du filtre à air pour en enlever la
crasse accumulée.

2 . Retirer le couvercle du filtre à air. Nettoyer l’élément filtrant et

l’examiner pour voir s’il est endommagé. Le remplacer s’il est imbibé
de carburant et encrassé.

3 . Si l’élément peut être nettoyé et réutilisé, s’assurer :

• qu’il s’adapte correctement dans la cavité du couvercle du filtre
à air

• qu’il est remis dans sa position initiale.

N

OTICE D’UTILISATION

27

REMARQUE

Il peut s’avérer nécessaire de régler le carburateur après un
nettoyage/remplacement de filtre à air. Voir la rubrique «Réglage du
carburateur».

FILTRE A CARBURANT

Niveau 1.

Outillage nécessaire : crochet à conduite de carburant. Fil de fer de
203-254 mm (8-10 po) de long, dont l’une des extrémités est recourbée
en crochet. Chiffon propre, entonnoir et jerrican agréé.
Pièces nécessaires : KIT DE FILTRES A AIR ET A CARBURANT
REPOWER 90030

AVERTISSEMENT DANGER

Le carburant est TRES inflammable. Faire preuve d’extrême
prudence pour son mélange, son entreposage et sa manipulation.

1 . Se servir d’un chiffon propre pour enlever les impuretés non collées

autour du bouchon du réservoir de carburant et vider celui-ci.

2 Se servir du crochet à conduite de carburant pour extraire cette

dernière et le filtre du réservoir.

3. Retirer le filtre de la conduite et en poser un neuf.

28

BOUGIE

Niveau 2.

Outillage nécessaire : clé-tournevis (outil alliant un tournevis à une clé
à pipe, fourni avec la machine) ; jauge d’épaisseur, de préférence à fil ;
brosse
Pièces nécessaires : bougie,Champion RCJ-7Y ou NGK BPMR-7A.

1 . Retirer la bougie et la vérifier pourvoir si elle est encrassée ou usée,

ou si l’électrode centrale est arrondie.

2 . Nettoyer la bougie ou la remplacer par une neuve. NE PAS se servir

d’une sableuse pour la nettoyer, car le sable restant sur la bougie
endommagera le moteur.

3 . Régler l’écartement des électrodes en recourbant l’électrode de

masse.

4 . Serrer la bougie à 145-155 kg/cm.

NETTOY AGE DE SYSTEME DE REFROIDISSEMENT

Niveau 3.

Outils requis : Tournevis cruciforme, clé hexagonale 3 MM, bâtonnet de
bois pointu, brosse de nettoyage, pinceau moyen de 2,5 à 5 cm (1 à 2
po.).
Pièces nécessaires : aucune si l’on procède avec précaution

IMPORTANT

Pour maintenir les températures correctes de fonctionnement du
moteur, l’air de refroidissement doit traverser librement la zone
des ailettes du cylindre. Cet air emporte la chaleur de combustion
loin du moteur.

Il y a risque de surchauffe et de grippage du moteur lorsque :

• L’admission d’air est obstruée, empêchant ainsi l’air de
refroidissement d’arriver jusqu’au cylindre.

• De la poussière et de l’herbe s’accumulent sur l’extérieur du cylindre.
Une telle accumulation isole le moteur et empêche l’évacuation de la
chaleur.

0,65 mm

(0,026 po)

Le dégagement du passage de l’air de refroidissement et le nettoyage
des ailettes de refroidissement sont considérés comme faisant partie de
l’entretien normal. Toute panne attribuéeà un manque d’entretien n’est
pas couverte par la garantie.

1 . Débrancher le fil d’allumage de la bougie et le câble d’accélérateur du

carburateur.

2 . Enlever les quatre vis qui maintiennent la protection du moteur (A). Il

y en a deux dans la partie supérieure du démarreur et deux de part et
d’autre de la partie avant. Soulever la protection du moteur et la
déposer devant la débroussailleuse.

A

COUPE-HERBE / DÉBROUSSAILLEUSE

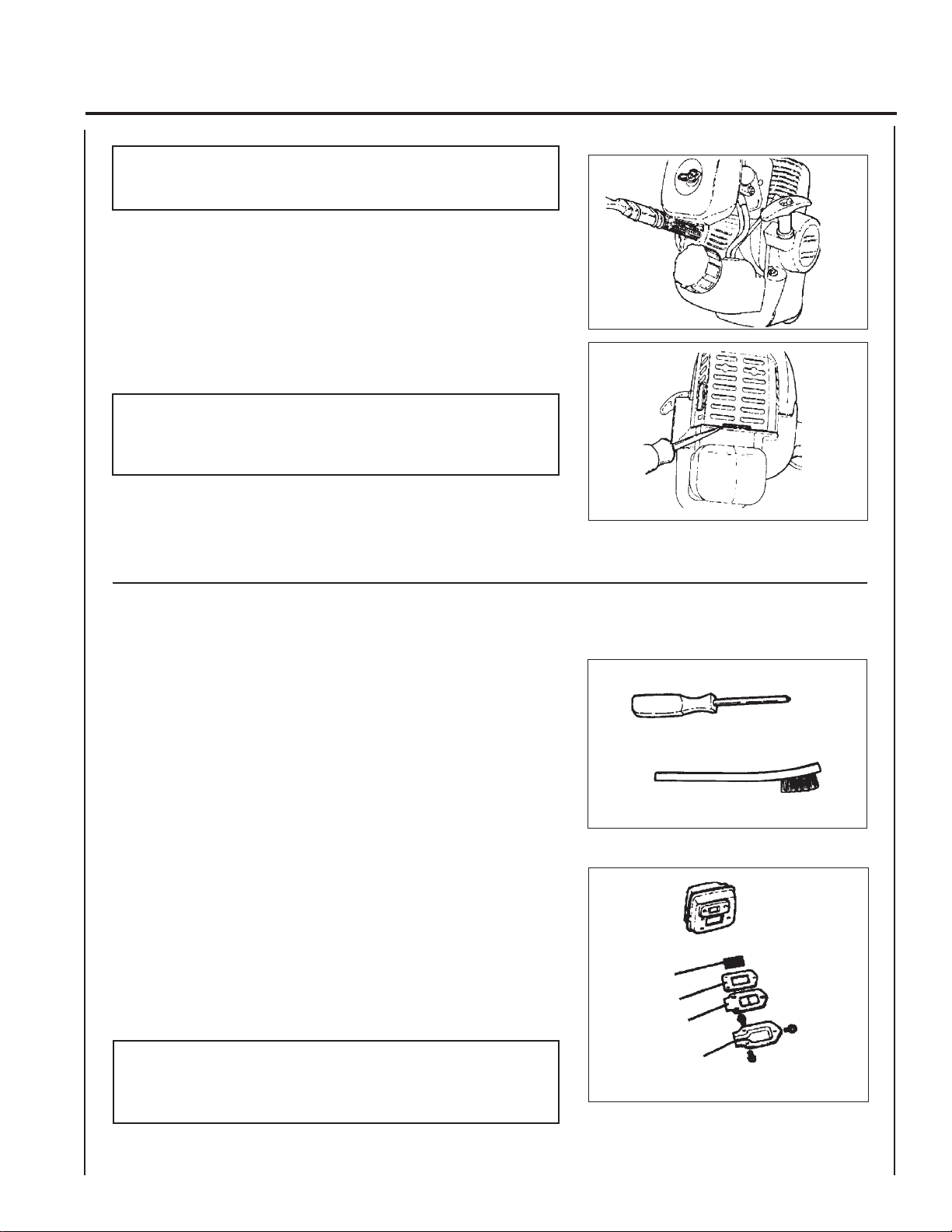

REMARQUE

La commande des gaz reste assemblée à la protection et le fil
conducteur de la bougie d’allumage et l’oeillet restent installés.

3. Se servir de la baguette de bois ou du pinceau pour décrasser les
ailettes du cylindre.

4 . Enlever l’herbe et les feuilles de la grille située entre le démarreur à

recul et le réservoir de carburant.

5. Assembler tous les composants dans l’ordre inverse.

REMARQUE

Lors de l’installation de la protection du moteur, s’assurer que la
languette de l’écran de déflexion métallique se trouve dans la
fente de la protection du moteur.

N

OTICE D’UTILISATION

29

SYSTEME D’ECHAPPEMENT

Tamis pare-étincelles

Niveau 2.

Outillage nécessaire : tournevis cruciforme, brosse métallique souple
Pièces nécessaires : pare-étincelles n° de pièce 14586240630,

couvercle de joint n° de pièce 14586642031

1. Retirer le couvercle du moteur (A). Voir la rubrique « Nettoyage du
système de refroidissement », aux pages 28 et 29 où figurent des
instructions détaillées.

2. Placer le piston au point mort haut pour empêcher la calamine/
crasse de pénétrer dans le cylindre.

3. Retirer le couvercle du pare-étincelles (B), le porte-pare-étincelles
(C), le joint (D) et le tamis (E) du corps du silencieux
d’échappement.

4. Décalaminer le pare-étincelles et les pièces du silencieux
d’échappement.

5. Remplacer le pare-étincelles s’il est fêlé ou bouché, ou si ses trous
sont brûlés.

6. Remettre les pièces en place en procédant dans l’ordre inverse du
démontage.

REMARQUE

Lors de l’installation de la protection, s’assurer que la languette
de l’écran de déflexion métallique se trouve dans la fente de la
protection du moteur.

E

D

C

B

30

REGLAGE DU CARBURATEUR

Modèles à échappement

Niveau 2.

Outillage nécessaire : tournevis, tachymètre (pièce ECHO n°

99051130017).
Pièces nécessaires : néant.

REMARQUE

Chaque appareil est mis en marche en usine et le carburateur est
réglé conformément aux Règlements EPA Phase I et à la
Réglementation pour la protection de l’air de Californie. Ce
carburateur ne comporte pas d’aiguilles de réglage d’accélération
et de grande vitesse. Ne pas essayer d’utiliser les procédures de
réglage du carburateur fournies dans le Livret de garantie/
Protection de l’air.

1. Vérifier le ralenti et le régler si nécessaire. Si un compte-tour est
disponible, la vis du régime ralenti (A) devrait être réglée suivant
les spécifications données à la page 13 “Spécifications” de ce
manuel. Tourner la vis de ralenti (A) dans le sens horaire pour
augmenter la vitesse du régime ralenti et dans le sens antihoraire

pour le réduire.

AVERTISSEMENT DANGER

Lorsque le réglage du carburateur est terminé, l’accessoire de
coupe ne devrait pas tourner au régime ralenti ; des blessures
personnelles graves pourraient s’ensuivre.

LUBRIFICATION

Niveau 1.

Outils nécessaires : Clé à molette de 8 mm, tournevis, chiffon propre.
Pièces nécessaires : Graisse à base de lithium.

Carter du mécanisme d’entraînement

1. Nettoyer tous les débris de la boîte du mécanisme d’entraînement.

2. Retirer la prise (A) et vérifier le niveau de graisse.

3. Ajouter de la graisse si nécessaire. NE PAS trop remplir.

Arbre moteur

1. Dévisser les deux (2) vis (B) et retirer la vis sans tête à téton fileté
située au centre (C). Retirer la boîte du mécanisme d’entraînement
et la protection de l’arbre moteur.

A

A

2. Retirer le câble souple du carter de l’arbre moteur, bien essuyer et
recouvrir d’une fine couche de graisse automobile haute
température (15 ml).

3 . Faire glisser le câble souple dans le carter du mécanisme

d’entraînement. NE PAS SALIR le câble souple.

4. Réinstaller le carter du mécanisme d’entraînement et l’assemblage
de la protection.

COUPE-HERBE / DÉBROUSSAILLEUSE

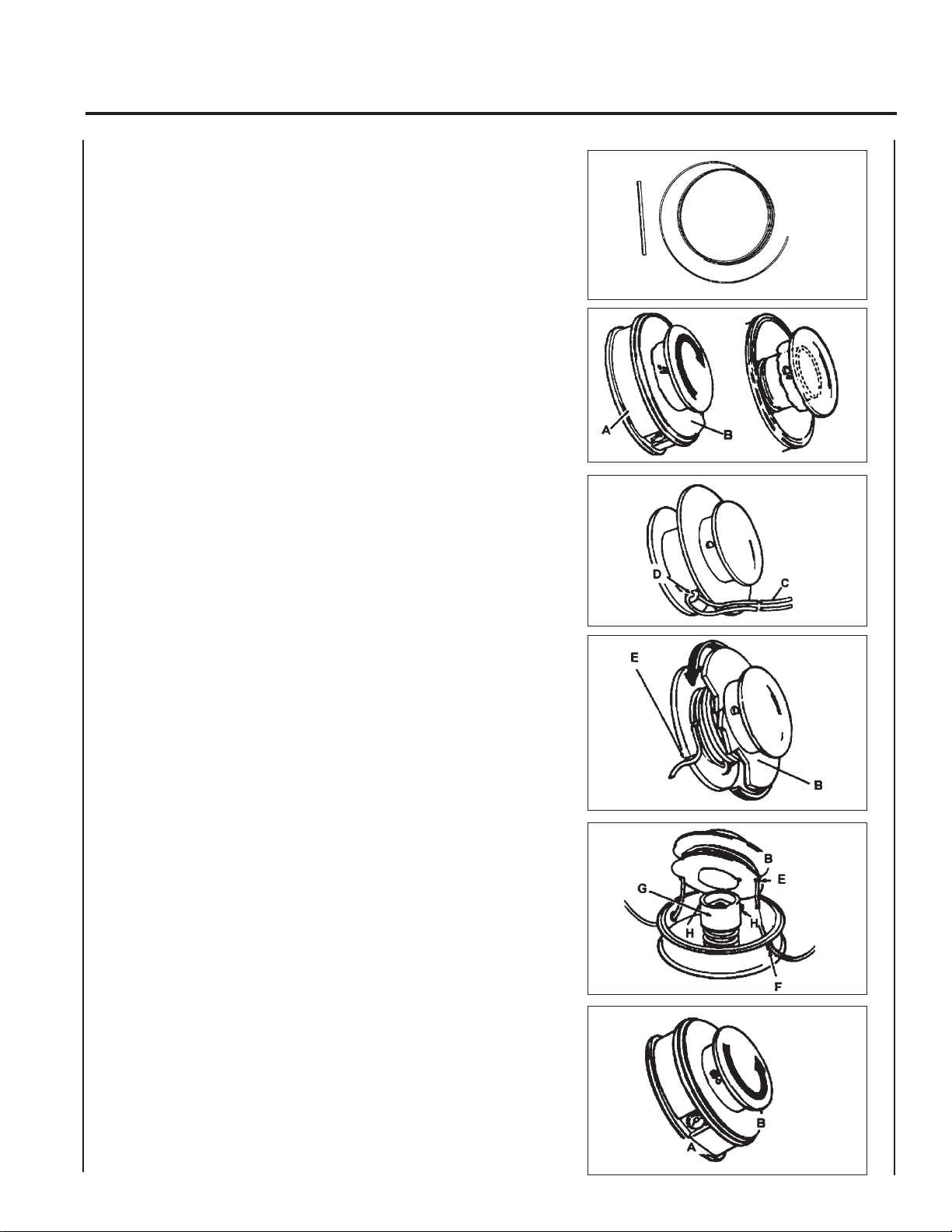

REMPLACEMENT DE FIL EN NYLON

Niveau 1

Outillage nécessaire : outil de blocage de tête (si la tête doit être
déposée)
Pièces nécessaires : fil en nylon ECHO pour coupe-herbe de 12 m de
long et 2,4 mm de diamètre.

1 . Tenir fermement la tête (A) et faire tourner la bobine (B) vers la droite

sans forcer dessus jusqu’à ce qu’elle s’arrête. Détacher la bobine de
la tête.

2 . Couper un nouveau fil de nylon d’une longueur de 12 m (C) et

l’enfiler dans le trou moulé sur la bobine (D). Bien tirer sur le fil de
manière qu’une des extrémités soit 15 centimètres plus longue que
l’autre.

N

OTICE D’UTILISATION

31

3 . Tenir la bobine en veillant à orienter l’ouverture vers soi. Placer

l’index entre les deux extrémités du fil et enrouler ce dernier
solidement et uniformément dans le sens de la flèche portant la
marque “ CC ”.

4 . Arrêter lorsqu’il reste une vingtaine de centimètre de fil (C) et insérer

les extrémités du fil dans les encoches (E) de la bobine (B).

5 . Insérer ensuite les extrémités du fil dans les œillets (F) et placer la

bobine (B) sur le guide (G). Il suffit d’aligner les repères (H) du guide
sur les encoches de la bobine, puis d’enfoncer la bobine sur le
boîtier.

6 . Tirer sur les deux extrémités du fil pour les libérer des encoches (E)

de la bobine.

7 . Tenir solidement le boîtier (A) et faire tourner la bobine vers la

gauche. NE PAS pousser sur la bobine lorsqu’elle tourne.

8 . Tirer les deux lignes et couper à la longueur du coupe-fil.

32

AFFUTAGE DES LAMES EN METAL

Trois types de lames métalliques sont agréés pour être utilisés sur la
débroussailleuse ECHO. La lame à 8 dents peut être affûtée au cours
d’un entretien normal. L’affûtage de la lame de défrichage et de la lame à
80 dents doit être confié à un spécialiste.

Avant de procéder à l’affûtage, inspecter SOIGNEUSEMENT la lame
pour vérifier l’absence de fentes (inspecter de près le bas de chaque
dent et le trou central) et la présence de toutes les dents et déterminer
que la lame n’est pas tordue. Remplacer la lame en présence d’UN DE
CES problèmes.

Lors de l’affûtage de la lame, il conviendra de toujours retirer la même
quantité de métal de chaque dent pour préserver l’équilibre. Une lame
mal équilibrée entraîne des vibrations compromettant la sécurité
d’utilisation et celle de la lame.

Lame à 8 dents

Outillage nécessaire : lime plate (de préférence). Meule électrique si
l’on procède avec précaution. Lime ronde (queue-de-rat) pour le creux
des dents.

1 . Limer chaque dent à un angle de 30 degrés un nombre déterminé de

fois, 4 va-et-vient par dent par exemple. Procéder de même pour
toutes les dents jusqu’à ce que la lame soit affûtée.

2 . NE PAS limer le creux des dents avec la lime plate. L’arrondi doit être

préservé. Un angle risque à cet endroit de provoquer une fente et de
compromettre la lame.

IMPORTANT

Si l’on utilise une meule électrique, veiller à ne pas trop chauffer les
dents qui ne devront pas être portées à rouge ou bleuies. NE PAS
placer la lame dans de l’eau froide, au risque d’affecter le degré de
trempe et de compromettre la lame.

3 . Une fois les dents affûtées, vérifier le creux de chacune. En rectifier

l’arrondi avec la lime ronde (queue-de-rat).

Lime plate

Ne pas affûter
au-delà de
la ligne B

Haut

Bas

Dent

Arrondir le
creux de chaque dent

DEPANNAGE

Problème
Moteur – difficile à faire démarrer

—impossible à faire démarrer

Le
moteur
se lance

Carburant
dans le
carbura teur

Carburant dans

le cylindre

Etincelle à
l’extrémité
de la bougie

Etincelle à la

bougie

Absence de carburant
dans le carburateur

Absence de carburant
dans le cylindre

Silencieux
d’échappement mouillé
de carburant

Absence d’étincelle à
l’extrémité de la bougie

Absence d’étincelle à la

bougie

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

Cause

Filtre à carburant colmaté Le nettoyer
Conduite de carburant bouchée La nettoyer
Carburateur S’adresser au revendeur Echo

Carburateur S’adresser au revendeur Echo

Mélange de carburant trop riche Ouvrir le starter

Commutateur d’arrêt “OFF” Le mettre en position de
Problème électrique S’adresser au revendeur Echo

Interrupteur de sécurité S’adresser au revendeur Echo
Ecartement incorrect des électrodes Le régler à 0,65 mm (0,026 po)
Bougie encrassée par du carburant La nettoyer ou la remplacer
Bougie calaminée La nettoyer ou la remplacer
Bougie défectueuse La remplacer

Solution

Nettoyer/remplacer le filtre à air
Régler le carburateur
S’adresser au revendeur Echo

marche

33

Le moteur
ne se
lance pas

Le
moteur
tourne

Il cale ou
accélère mal

Problème interne de moteur S’adresser au revendeur Echo

Filtre à air encrassé Le nettoyer ou le remplacer
Filtre à carburanten crassé Le remplacer
Event de carburant bouché Le remplacer
Bougie La nettoyer et la régler/

remplacer
Carburant L’ajuster
Système de refroidissement obstrué Le nettoyer
Lumière d’échappement/écran de La/le nettoyer
pare-étincelles bouché

34

REMISAGE

Remisage prolongé (plus de 30 jours)

Ne pas remiser la machine pendant une période prolongée (30 jours au
moins) sans effectuer l’entretien destiné à la protéger pendant le
remisage, qui inclut ce qui suit :

1 . Remiser la machine dans un endroit sec et non poussiéreux, hors de

portée des enfants.

AVERTISSEMENT DANGER

Ne pas remiser la machine dans un endroit clos où des vapeurs risquent de s’accumuler et d’atteindre une flamme nue
ou des étincelles pour éviter des risques de blessures graves ou de dégâts matériels.

2 . Placer le commutateur d’arrêt (A) en position “OFF”.

3 . Enlever la graisse, l’huile, la crasse et les débris pouvant s’être

accumulés sur l’extérieur de la machine.

4. Procéder aux graissage et révisions réguliers nécessaires.

5 . Serrer l’ensemble des vis et des écrous.

6 . Purger complètement le réservoir à carburant et tirer plusieurs fois

sur la poignée de démarreur à recul pour retirer le carburant du
carburateur.

7 . Enlever la bougie et verser une demi-cuillerée à soupe (1/4 once)

d’huile moteur deux temps fraîche et propre dans le cylindre par le
trou de bougie.

A. Placer un chiffon propre sur le trou de bougie.

B. Tirer 2-3 fois sur la poignée du démarreur pour répartir l’huile

à l’intérieur du moteur.

C. Observer la position du piston par le trou de bougie. Tirer

doucement sur le cordon du démarreur jusqu’à ce que le piston
atteigne le haut de sa course et le laisser dans cette position.

A

8 . Remettre la bougie en place (sans rebrancher le fil d’allumage).

COUPE-HERBE / DÉBROUSSAILLEUSE

N

OTICE D’UTILISATION

REMARQUES

35

INFORMATIONS CONCERNANT LE SERVICE APRES-VENTE

PIECES

Les pièces ECHO, ainsi que les pièces et ensembles ECHO Re Power
d’origine destinées aux machines ECHO ne sont disponibles qu’auprès
d’un revendeur agréé ECHO.Lorsqu’il s’avère nécessaire de se procurer
des pièces, toujours disposer des numéros de modèle, de type et de
série de la machine. Ces trois numéros sont indiqués sur le carter
moteur. Pour pouvoir s’y référer à l’avenir, les inscrire aux emplacements
prévus ci-dessous à cet effet.
N° de modèle________ N° de type ______ N° de série __________

SERVICE APRES-VENTE

Pendant la période de garantie, les réparations de cette machine doivent
être effectuées par un concessionnaire-réparateur agréé ECHO. Pour
connaître les nom et adresse du concessionnaire-réparateur agréé ECHO
le plus proche, s’adresser au revendeur ou appeler le 1-800-432-ECHO.
Lorsque la machine est présentée pour révision/réparation, elle doit être
accompagnée d’une preuve de son achat.

AIDE À LA CLIENTÈLE DE ECHO

Si vous avez besoin d’aide ou si vous avez des questions concernant
l’application, le fonctionnement ou l’entretien de ce produit, vous
pouvez téléphoner au Service d’aide à la clientèle de ECHO au + 800 763
1558 de 08h00 à 17h00 (heure centrale standard des Etats-Unis) du lundi
au vendredi. Avant de téléphoner, veuillez trouver les numéros de
modèle et de série de votre appareil pour aider le Représentant d’aide à
la clientèle.

FOURNISSEUR

OMPOSER

C

1-800-432 ECHO

AIDE À LA CLIENTÈLE

+ 800-673-1558

AU

de 08h00 à 17h00 (heure centrale

standard des Etats-Unis)

CARTE DE GARANTIE

Cette carte nous permet d’inscrire tous les acheteurs originaux de
matériel ECHO. Cette carte, plus la preuve de l’achat, donne à
l’acheteur l’assurance que le travail autorisé dans le cadre de la
garantie sera effectué. Elle permet également d’établir un liendirect
entre ECHO et l’acheteur s’il s’avère nécessaire de prendre contact
avec celui-ci.

NOTICES SUPPLEMENTAIRES OU DE

RECHANGE

Il est possible de se procurer gratuitement des Notices de sécurité auprès du revendeur ECHO ou en s’adressant à Echo
Incorporated, 400 Oakwood Road, Lake Zurich, IL 60047 U.S.A.
Il est possible d’acheter des Notices d’utilisation et des Catalogues de pièces auprès du revendeur ECHO ou directement
auprès d’ECHO. [Voir les Instructions de passation de commandes ci-dessous.]

Commandes de publications techniques

ECHO Incorporated
400 Oakwood Road

Lake Zurich, IL 60047 U.S.A.

INSTRUCTIONS DE PASSATION DE COMMANDES

Pour obtenir un Catalogue de pièces ou une Notice d’utilisation, faire parvenir un chèque ou mandat d’un montant de
$2,00 par catalogue de pièces ou de $1,50 par Notice d’utilisation à l’ordre de ECHO INCORPORATED. Indiquer sur une
feuille de papier les numéros de modèle et de série de la machine ECHO concernée, le numéro de pièce de la notice (s’il est
connu), son nom et son adresse, puis envoyer l’ensemble à l’adresse indiquée plus haut.

Catalogues de pièces disponibles

SRM-2400/2410 n° de série à partir de 161629 N° de pièce 99922202880
SRM-2400/2410 Type 1E n° de série à partir de 001001 N° de pièce 99922202882

ECHO, INCORPORATED

400 OAKWOOD ROAD

LAKE ZURICH, IL 60047 U.S.A.
