Echo EDR-2400 Parts List [ru]

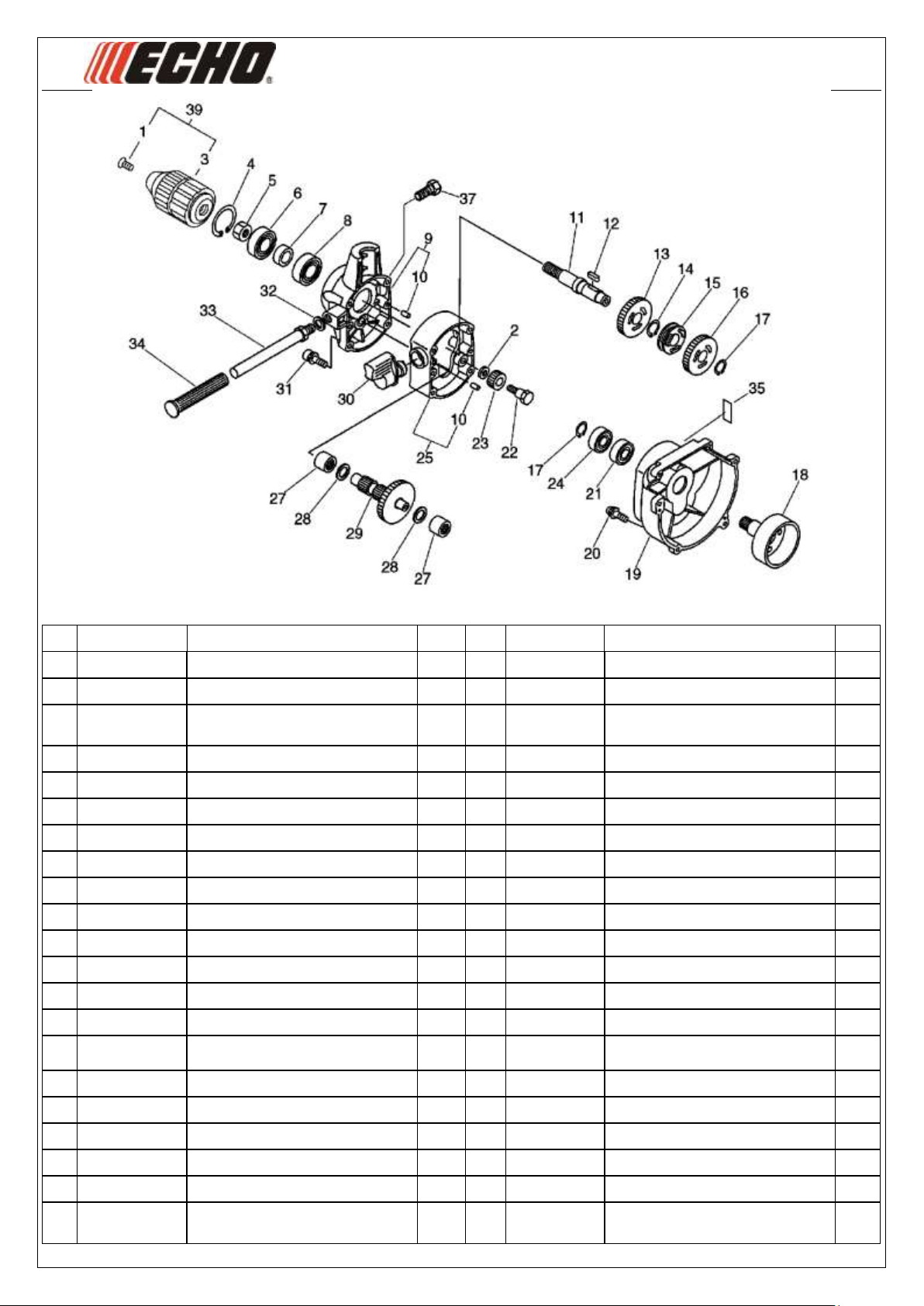

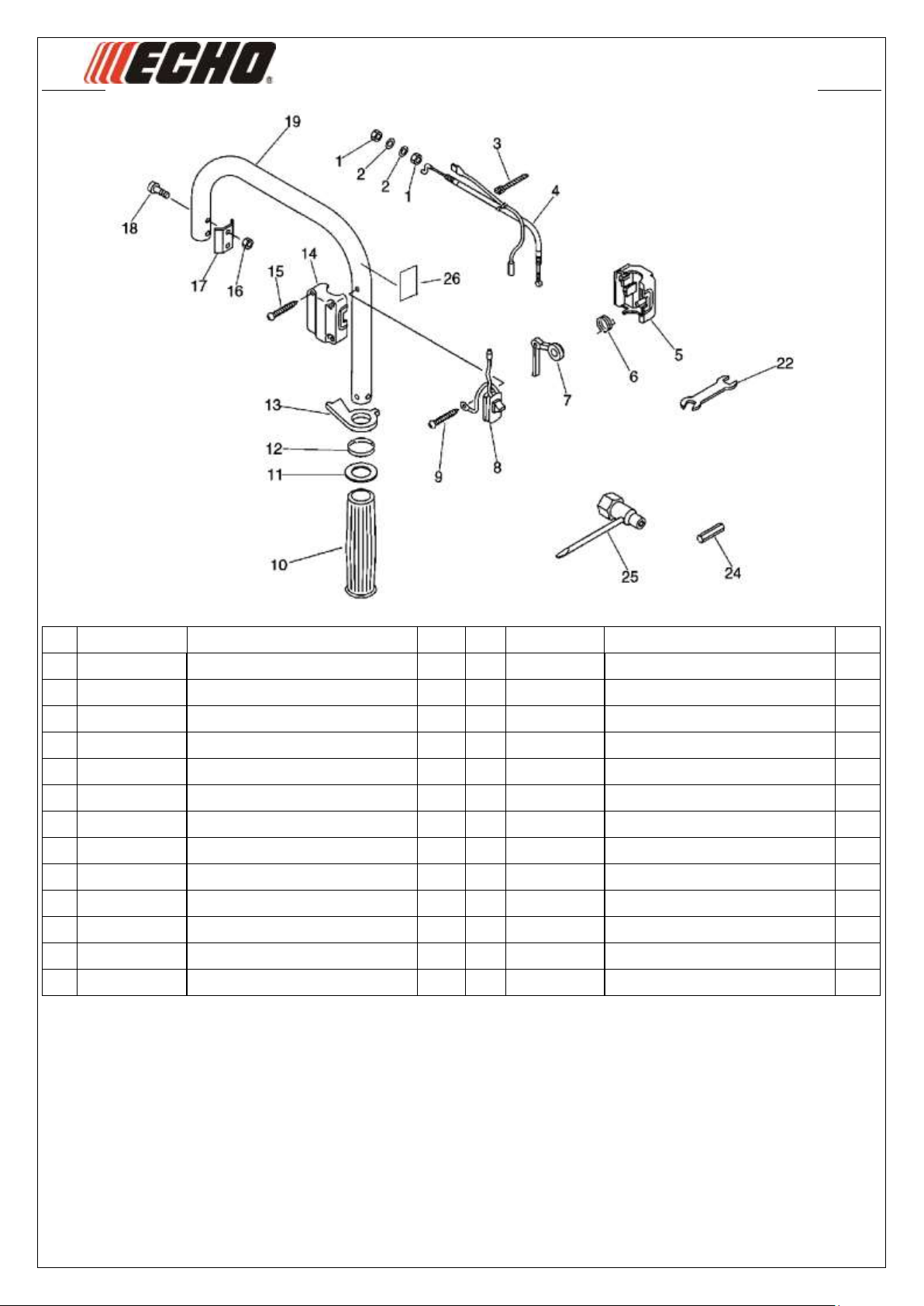

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

10101108961

Цилиндр

1

14

90016205028

Болт H.S. 5х28

3

2

90016205022

Болт крепления цилиндра М5х22

2

15

A011000101

Коленвал (комплект п.15-16)

1

3

10101044332

Прокладка цилиндра

1

16

V553000060

Подшипник игольчатый

1 4 10000052130

Поршень (комплект) (п.4-8)

1

17

X503008980

Наклейка

1

5

10001121230

Кольцо поршневое

1

18

90024204012

Винт 4х12

2

6

10001311520

Палец поршня

1

19

10151424360

Крышка цилиндра(дефлектор)

1

7

10001504630

Кольцо стопорное пальца поршня

2

20

X505002310

Наклейка

1

8

10001411520

Шайба пальца поршня

2

21

X505002430

Наклейка

9

10020452133

Картер комплект (п.10-14)

1

22

10

10021242031

Сальник коленвала 12х22х4,5

2

23

11

10021503930

Штифт картера

2

24

12

9403536201

Подшипник коленвала 6201

2

25

13

10024242030

Прокладка картера

1

26

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

15660152131

Магнето

1

14

17722610120

Шнур стартера 3,0х1000

1

2

90016204022

Болт 4х22

2

15

17722742030

Направляющая ручки стартера

1

3

16201052830

Провод выключения зажигания

1

16

17722806530

Ручка стартера

1

4

15011242030

Накладка дефлектора резиновая

1

17

17722042030

Возвратная пружина стартера

1

5

15901201620

Колпак свечи

1

19

90016204016

Болт 4х16

4

6

15901103432

Пружина колпака свечи

1

20

X502000330

Наклейка

1 7 15901010230

Свеча зажигания

1

21

35101105560

Держатель рукоятки

1

8

17720212220

Плата собачек стартера комплект(п.8-

10)

1

22

90024205016

Винт 5х16

1

9

17723412220

Пружина собачки стартера

1

24

15680144731

Маховик

1

10

17721844330

Собачка стартера

1

25

17500056831

Сцепление комплект

1

11

17720042033

Стартер в сборе (п.12-17)

1

12

17723644330

Винт крепления барабана стартера

1

13

17721544430

Барабан стартера

1

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

13030045130

Корпус фильтра комплект( п.1,3,4,5)

1

13

90060000005

Шайба 5

2

3

13031044330

Фильтр воздушный

1

14

90010505055

Болт крепления глушителя М5х55

2

4

13032744330

Втулка

2

15

14580021361

Глушитель комплект (п.16-21)

1

5

90024205064

Винт 5х64

2

16

90024204010

Винт 4х10

3

6

90072000015

Кольцо уплотнительное карбюратора

1

17

14588321361

Направляющая выхлопа

1 7 12300021361

Карбюратор

1

18

14587642030

Крышка глушителя

1

8

90024205022

Болт крепления теплоизолятора М5х22

2

19

14586642031

Прокладка крышки глушителя

1

9

13001044431

Прокладка под карбюратор

1

20

14586240630

Сетка глушителя

1

10

13001744331

Теплоизолятор карбюратора

1

21

14551044331

Прокладка глушителя

1

11

90050000005

Гайка М5

2

22

P021015350

Теплоизолятор комплект(п.8,10)

1

12

13001042032

Прокладка под теплоизолятор

1

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

13100544332

Корпус топливного бака

1 9 13131205560

Шланг сапуна 3х5х30

1

2

90060300005

Шайба 5.5х12х0,8

2

10

13211546730

Уплотнение топливного шланга

1

3

90024305016

Винт 5х16

2

11

13201309820

Стопор фильтра

1

4

30511042030

Защита топливного бака

1

12

13120507321

Фильтр топливный

1

5

13100408960

Пробка топливного бака комплект
(п.5-7)

1

13

13201256030

Шланг праймера 3х80х60

1

6

13101655830

Кольцо уплотнительное пробки

1

14

13201005560

Шланг топливный 3х5х165

1

7

13105152430

Держатель пробки бака

1

15

8 13130056431

Сапун топливного бака

1

16

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

9110306020

Болт крепления патрона

1

22

17504622332

Болт шестерни реверса

1

2

17501404630

Шайба

1

23

60531120960

Шестерня реверса

1

3

X460000000

Патрон быстрозажимной(0-13 мм) 1/2"

1

24

90080006001

Подшипник барабана сцепления
наружный 6001

1

4

90070200032

Кольцо стопорное 32

1

25

60430620960

Корпус редуктора (вкл.п 10)

1

5

22431920960

Гайка М12

1

27

60422105560

Подшипник игольчатый вала-шестерни

2

6

90080206002

Подшипник 6002

1

28

60422305560

Шайба вала-шестерни

2 7 60404405560

Втулка

1

29

60420620961

Вал-шестерня редуктора

1

8

90080036002

Подшипник 6002

1

30

70300520960

Рычаг реверса

1

9

60430520960

Крышка редуктора( вкл.п.10)

1

31

90016205050

Болт 5х50

4

10

10021503930

Штифт крышки редуктора

1

32

90060000010

Шайба 10

1

11

60602120960

Вал редуктора

1

33

35121005560

Рабочая рукоятка

1

12

90032504016

Шпонка вала 4х16

1

34

35151522330

Оболочка рукоятки

1

13

60421320960

Шестерня редуктора 1

1

35

X505002310

Наклейка

1

14

90070100015

Кольцо стопорное шестерни (1)

1

37

90010010015

Болт заглушка м10х15

1

15

60423520960

Храповик шестерен редуктора

1

39

P021009880

Патрон быстрозажимной (комплект с
болтом) 0-13 мм (1/2")

1

16

60422420960

Шестерня редуктора 2

1

17

90070100012

Кольцо стопорное шестерни (2)

1

18

17500505560

Барабан сцепления

1

19

10151120960

Корпус барабана сцепления

1

20

90024204016

Болт 4х16

4

21

90080106001

Подшипник барабана сцепления
внутренний 6001

1

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

1

90050200006

Гайка М6

2

14

17805201261

Корпус курка газа (левая половина)

1

2

90060000006

Шайба 6

2

15

90024504025

Винт 4х25

4 3 17812156030

Хомут 1 16

90056000005

Гайка М5

2

4

17810009061

Трос газа

1

17

35164105560

Скоба крепления рабочей рукоятки

1

5

17802401261

Корпус курка газа (правая половина)

1

18

90016205035

Болт 5х35

2 6 17804301260

Пружина курка газа

1

19

35130520960

Рукоятка рабочая

1

7

17801007660

Курок газа

1

22

89512220960

Ключ 17х19

1

8

16340004460

Выключатель

1

24

89541220960

Ключ шестигранный

1

9

90024504030

Винт 4х30

1

25

89541003930

Ключ комбинированный

1

10

35131527931

Набалдашник рукоятки

1

26

Наклейка

1

11

17807002061

Проставка набалдашника

1

12

17801302060

Пружина стопора курка газа

1

13

17801202061

Стопорный рычаг курка газа

1

Иллюстрированный каталог запасных частей Модель: EDR-2400

№

Артикул

Наименование

К-во № Артикул

Наименование

К-во

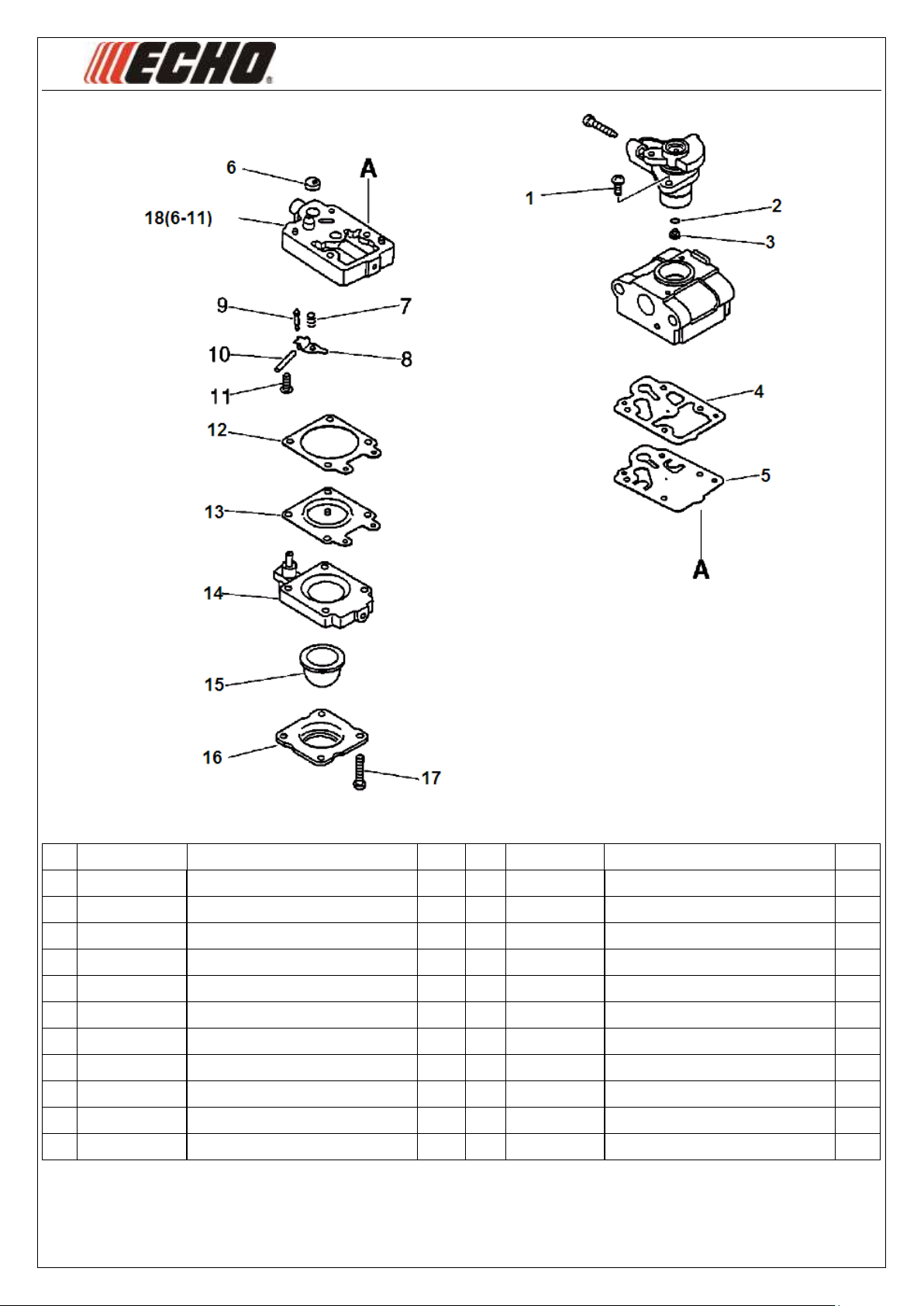

12300021361

Карбюратор

1

11

12313905560

Винт

1

1

12311444330

Винт 2 12

12314005560

Прокладка мембраны регулировочной

1

2

12318305960

Кольцо уплотнительное жиклера

1

13

12314103930

Мембрана регулировочная

1

3

12318444330

Жиклер топливный

1

14

12318005560

Корпус праймера

1 4 12312540630

Прокладка насосной мембраны

1

15

12318140630

Колпачек праймера

1

5

12311240630

Мембрана насосная

1

16

12314205560

Крышка праймера

1

6

12312610631

Фильтр сетчатый

1

17

12311005560

Винт 1 7

12312205560

Пружина регулировочного рычага

1

18

12317905560

Средняя часть карбюратора комплект

1

8

12312303930

Впускной регулировочный рычаг

1

9

12313719830

Игла впускная

1

10

12313803930

Ось рычага

1
