Echo CS-3500 User Manual
PARTS CATALOGUE
CHAIN SAW
CS-3500
CS-3500 1 Cylinder, Crankcase, Piston
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
2 900238-05012 2 SCREW 5*12
3 130510-39932 1 ADAPTER, INTAKE
4 130016-39930 1 GASKET, INTAKE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
5 P021-000803 1 CRANKCASE SET
6 + 900162-05022 4 BOLT, H.S. 5*22
7 900162-05030 4 BOLT, H.S. 5*30
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
8 100000-60931 1 PISTON KIT
9 + 100011-01110 1 RING, PISTON
10 + 100013-15330 1 PIN, PISTON
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
11 + 100015-04630 2 CIRCLIP, PISTON PIN
12 + V553-000040 1 BEARING,NEEDLE 8
13 + 100014-60930 2 SPACER, PISTON PIN
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
14 100142-12330 1 KEY, WOODRUFF
15 P021-006852 1 CRANKSHAFT ASY
16 + 94035-36201 2 BEARING BALL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
17 + V505-000010 2 SEAL,OIL 12
18 + 437063-35630 1 GEAR, WORM
19 V341-000100 2 WASHER,SQUARE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
20 A235-000010 1 KNOB,CLEANER LID
21 890631-38130 1 LABEL, CAUTION
22 A232-000011 1 LID,CLEANER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
23 130338-32430 1 PLUG, COVER
24 101514-60933 1 COVER, CYLINDER
25 X503-008810 1 LABEL,MODEL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 1 -
CS-3500 1 Cylinder, Crankcase, Piston
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
26 890345-39230 1 LABEL,CAUTION
27 900256-04016 3 SCREW 4*16
28 433000-60930 1 CATCHER KIT, CHAIN
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
29 + 900253-05020 1 SCREW 5*20
30 104005-60934 1 COVER,ENGINE
31 178810-60930 1 GROMMET, CHOKE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
32 A241-000101 1 KNOB, CHOKE
33 100905-35430 1 CUSHION
34 900238-05025 1 SCREW 5*25
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
35 900238-05014 1 SCREW 5*14
36 900238-04022 2 SCREW 4*22
37 100905-36030 1 CUSHION
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
38 890157-39130 1 LABEL, SWITCH
39 436114-13930 1 VALVE, CHECK
40 132115-04920 1 GROMMET
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
41 132010-38331 1 PIPE
42 132013-26630 1 CLIP
43 131205-14930 1 STRAINER,FUEL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
44 131300-56430 1 VALVE, CHECK
45 V471-001220 1 PIPE
46 P021-007630 1 CAP ASY,TANK
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
47 + A365-000050 1 CONNECTOR,CAP
48 + 900721-00025 1 O-RING 25
50 131004-37932 1 CAP ASY, FUEL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
51 + A365-000050 1 CONNECTOR,CAP
52 + 900720-00022 1 O-RING 22
- 2 -
CS-3500 2 Air Cleaner, Carburetor, Muffler
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 130366-39930 1 CUSHION
2 130007-39932 1 INSULATOR
3 130010-38330 1 GASKET, INTAKE
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
4 130110-54430 1 PIPE, IMPULSE
5 130405-38332 1 BRACKET, AIR CLEANER
6 A226-000040 1 ELEMENT,AIR FILTER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 130301-39935 1 ADAPTER, INTAKE
8 900238-05050 2 SCREW 5*50
9 900253-05016 1 SCREW
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

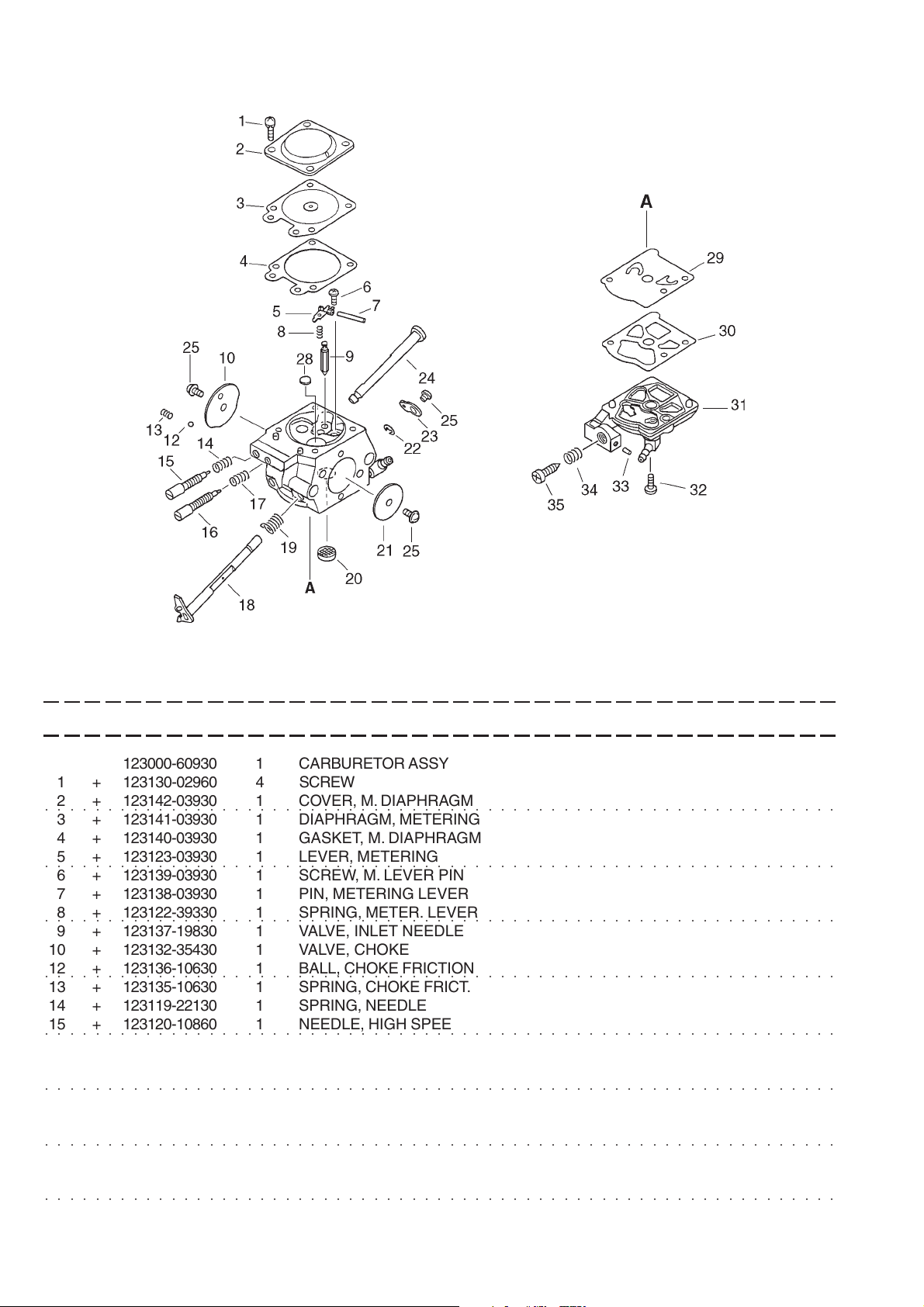

10 123000-60930 1 CARBURETOR ASSY
11 129010-33330 1 GROMMET
12 129015-60931 1 GROMMET
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 145861-60930 1 LID, MUFFLER
14 145614-60930 1 PLATE,MUFFLER
15 145610-60930 1 MUFFLER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
16 145510-60930 1 GASKET, MUFFLER
17 101023-60930 2 BOLT,5 5*60
18 900516-00005 2 NUT, FRANGE 5
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
19 178011-61530 1 ROD, THROTTLE
20 178112-60931 1 GUIDE, THROTTLE
21 132013-09820 1 CLIP
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
22 V540-000110 1 SEAL,CIRCULAR
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 3 -
CS-3500 3 Starter, Magneto
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
1 151112-04630 1 BUSHING
2 159118-60930 1 GUIDE, CORD
3 159010-10230 1 PLUG, SPARK (BPMR-7A
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
4 159011-03432 1 COIL, SPARK PLUG
5 159012-01620 1 CAP, SPARK PLUG
6 156626-60930 1 COIL, IGNITION
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
7 900238-05025 2 SCREW 5*25
8 162010-60930 1 LEAD
9 162021-52130 1 LEAD
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
10 150117-16430 2 SPACER
11 163400-35430 1 SWITCH, IGNITION
12 900515-00008 1 NUT, FLANGE 8
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
13 177234-35430 2 SPRING, RETURN
14 177247-04630 2 SPACER, RATCHET
15 A514-000000 2 PAWL
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
16 900603-00005 4 WASHER 5
17 V203-000090 2 BOLT,5
18 101511-60931 1 COVER, FAN
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
19 177200-60934 1 STARTER,RECOIL
20 + 177236-44330 1 SCREW
22 + P022-005860 1 ROPE, STARTER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
23 + P022-005870 1 DRUM, STARTER
24 + P022-010440 1 SPRING KIT, REWIND
25 + P022-001320 1 GRIP, STARTER
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
- 4 -
