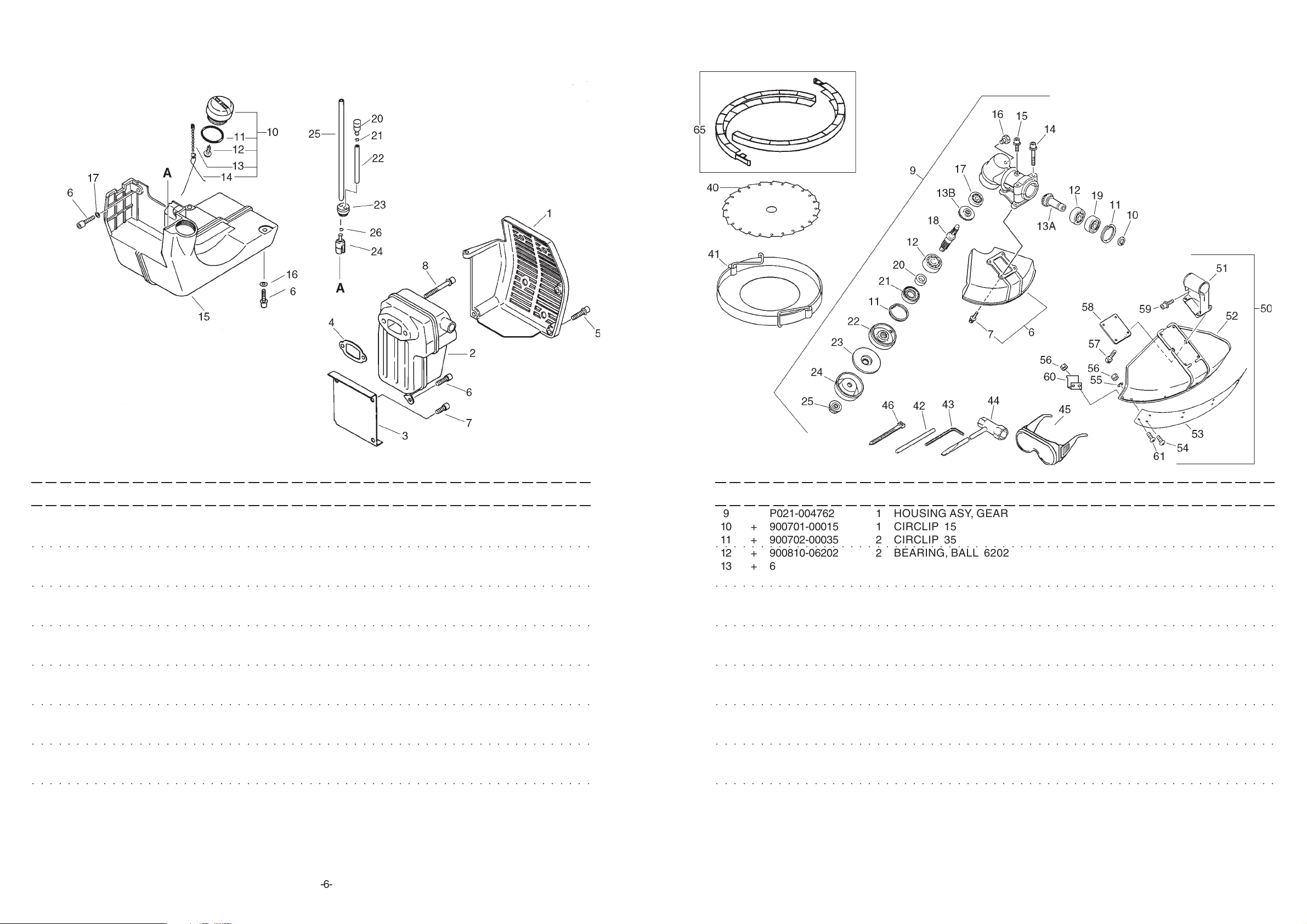

Echo CLS-5800 User Manual

Memo

CLS-5800 1 Cylinder, Crankcase, Piston
CLS-5810

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

1 900162-05022 8 BOLT, H.S. 5*22
2 101010-54430 1 GASKET, CYL. BASE
5 P021-009180 1 CYLINDER,PISTON KIT

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

6 + A130-000590 1 CYLINDER
7 + P021-007300 1 PISTON KIT
8 ++ 100011-32330 2 RING, PISTON

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

9 ++ 100013-54430 1 PIN, PISTON
10 ++ 100015-00120 2 CIRCLIP, PISTON PIN
11 ++ 100012-12331 1 BEARING, NEEDLE

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

12 100100-54432 1 CRANKSHAFT
13 900323-03014 1 KEY WOODRUFF
14 900105-05016 1 BOLT, H.S. 5*16

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

15 178112-54432 1 HOLDER,THROTTLE WIRE
20 100204-54431 1 CRANKCASE KIT
21 + 100212-19830 1 OILSEAL

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

22 + 100215-03930 2 PIN, DOWEL
23 + 900810-36202 2 BEARING, BALL 6202
24 + 100242-54430 1 GASKET, CRANKCASE

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

25 + 900162-05035 4 BOLT, H.S. 5*35
26 + 100213-02830 1 OILSEAL
27 + 900702-00035 1 CIRCLIP 35

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

28 P021-007442 1 COVER, CYLINDER
29 + 900330-40298 1 PIN 4*29.8
30 + 163890-38330 1 BOLT, 5

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

-1-

CLS-5800 1 Cylinder, Crankcase, Piston
CLS-5810

Memo

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

31 + 159015-54430 1 COVER, PLUG CAP
32 + 178510-54430 1 ROD, CHOKE
33 + 900342-20010 1 PIN, SPRING 2*10

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

34 + 178522-54430 1 END, LEVER
40 178215-54431 1 GROMMET
41 890112-54430 1 LABEL, MODEL

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

42 V541-000110 1 SEAL
43 V541-000120 1 SEAL
44 V152-001420 1 PLATE,ANGLE

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

45 900253-04016 2 SCREW 4*16

-2-

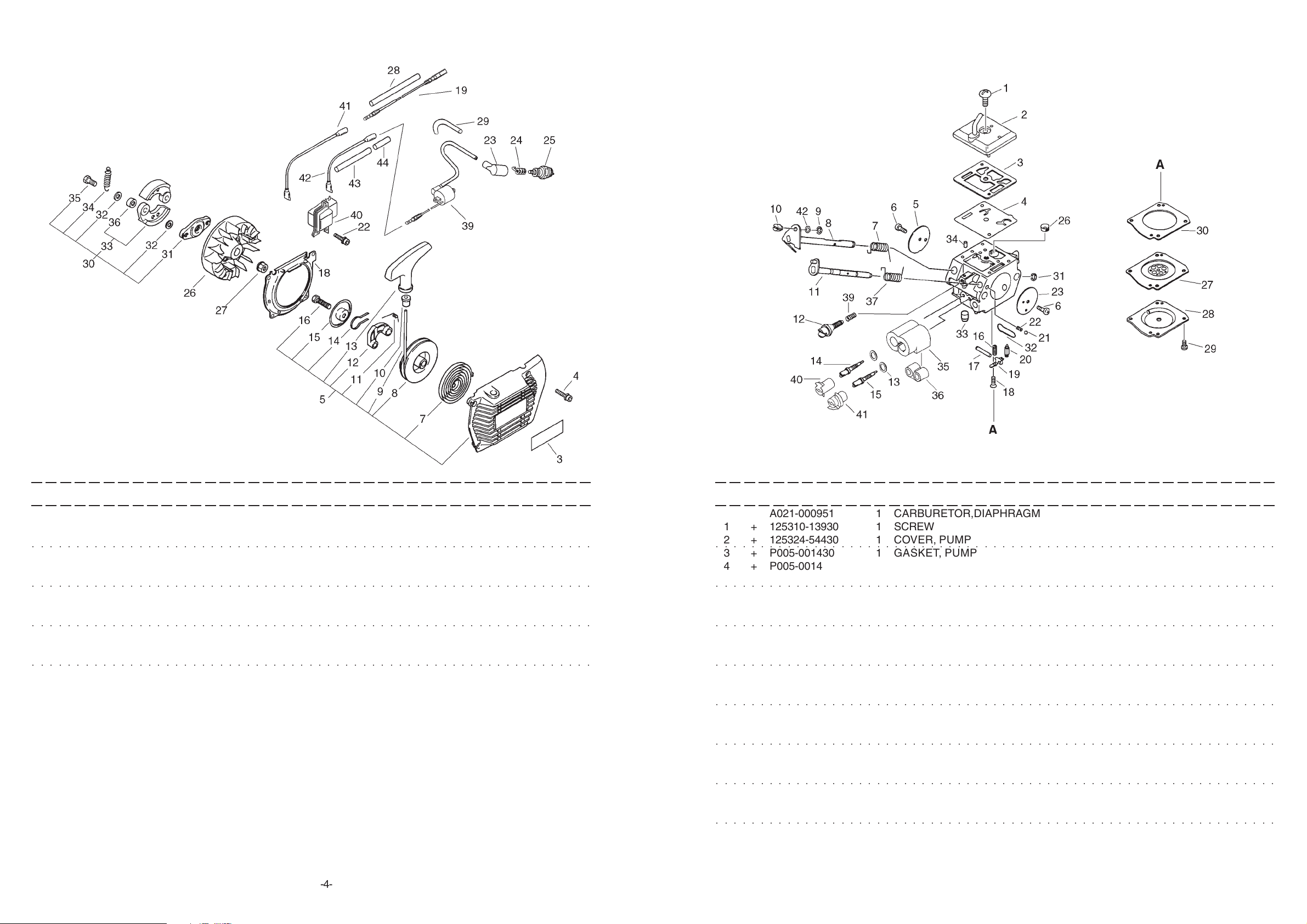

CLS-5800 8 Carburettor
CLS-5810

CLS-5800 2 Starter, Magneto, Clutch
CLS-5810

26 + 125326-08360 1 STRAINER

27 + 125341-54430 1 DIAPHRAGM

28 + P005-001850 1 COVER, DIAPHRAGM

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

29 + 125344-52130 4 SCREW

30 + P005-001440 1 GASKET, METERING

31 + 125327-15130 1 CLIP

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

32 + 125345-15130 1 PLUG, WELCH

33 + P005-001470 1 NOZZLE, CHECK VALVE

34 + 125378-13930 1 PIECE, FRICTION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

35 + P005-001510 1 RETAINER, LIMIT CAP

36 + P005-001500 1 SCREW, BOOT ADJUST

37 + P005-001560 1 SPRING, CHOKE RETURN

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

39 + 125333-08560 1 SPRING,ADJUST SCREW

40 + P005-001530 1 LIMITER, TEMPER

41 + P005-001520 1 LIMITER, TEMPER

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

42 + P005-001870 1 WASHER

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKSKEY LV PART NUMBER Q'TY DESCRIPTION REMARKS

3 890118-54430 1 LABEL, ECHO
4 900162-05022 4 BOLT, H.S. 5*22
5 177200-54432 1 STARTER ASY

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

7 + 177220-00220 1 SPRING, REWIND
8 + 177215-06230 1 DRUM, STARTER
9 + 177226-06230 1 ROPE, STARTER

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

10 + 177227-05530 1 GUIDE, ROPE
11 + 177234-54430 1 SPRING, RETURN
12 + 177218-54430 1 PAWL, STARTER

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

13 + 177228-11120 1 GRIP, STARTER
14 + 177233-54430 1 SPRING, FRICTION
15 + 177211-06230 1 PLATE, FRICTION

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

16 + 900100-06012 1 BOLT 6*12
18 101511-54431 1 COVER, FAN
19 V485-000160 1 LEAD

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

22 900162-05022 2 BOLT, H.S. 5*22
23 159012-01620 1 CAP, SPARK PLUG
24 159011-03432 1 COIL, SPARK PLUG CAP

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

25 A425-000000 1 PLUG, SPARK
26 A409-000221 1 ROTOR,MAGNETO
27 900517-00010 1 NUT

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

28 V475-001610 1 TUBE
29 150623-16130 1 TUBE
30 175000-54431 1 CLUTCH ASY

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

-14-

-3-
