1. Anwendungsgebiete
Der elektronische Uhrenthermostat easy 3s kann verwendet werden zur Raumtemperaturregelung in Verbindung mit:
•
Heizanlagen wie: Warmwasser-, Konvektor- oder
Fußbodenheizung
•
Elektrischer Konvektor-, Decken- und Speicherheizung
•
Nachtstromspeicherheizung
•
Kühlgeräten
•
Umwälzpumpen
•
Brennern und Boilern
•
Wärmepumpen usw.
•
Klimaanlagen (nur Kühlen)
Merkmale
•
einfachste Bedienung
•
Tag- und Absenk-Temperatur frei wählbar
•
5 Betriebsarten über Drehschalter für
➩ dauerhaft Tag-Temperatur (5…30 °C)
➩ dauerhaft Absenk-Temperatur (5…30 °C)
➩ Uhr-Betrieb (Automatik)
➩ Frostschutz (5°C fest)
➩ Aus
•
Signallampen zur Anzeige von
➩ Wärmeanforderung
➩ Absenkbetrieb
•
wahlweise mit Tages- oder Wochenuhr
•
Steuerung durch einen Telefon-Fernschalter als Variante
•
Ausgangssignal PWM oder 2-Punkt umschaltbar
•
Relaisausgang, 1 x Wechsler
•
Fernfühler anschließbar
• Notbetrieb bei Fühlerdefekt
•
aufklappbarer Deckel
•
neues EBERLE Design 2000
2. Funktionsbeschreibung
Der Uhrenthermostat regelt die Raumtemperatur.
Im Automatikbetrieb wird durch die eingebaute Schaltuhr,
zwischen Komfort- und Absenktemperatur, umgeschaltet.
Anstelle des eingebauten Fühlers kann auch ein Fernfühler
verwendet werden.
Unterschreitet die Raumtemperatur den eingestellten Wert,
wird geheizt, die rote Lampe leuchtet.
Signallampen
Rot leuchtet, wenn der Regler Wärme anfordert.
Grün leuchtet, wenn der Absenkbetrieb aktiv ist.
Rot blinkend, Fehler; Betriebsspannung aus- und wieder
anschalten
Wärmeanforderung des Reglers bei PWM
Unterschreitet die Raumtemperatur den eingestellten Wert,
wird geheizt. Der Reglerausgang wird mit unterschiedlich
langen Impulsen geschaltet (PWM). Die Länge der Impulse
ist abhängig von der Differenz zwischen eingestellter zu
tatsächlicher Raumtemperatur.
Die Summe der Zeiten von Impuls und Pause kann mit
Steckbrücke J4 auf 10 oder 25 min eingestellt werden.
Bei großen Temperaturdifferenzen schaltet der Regler
dauerhaft ein oder aus z. B. beim Übergang in die Temperaturabsenkung. PWM sollte nur bei Strömen ≤ 10A
verwendet werden.
Bild 1: Verlauf der relativen Einschaltdauer
(Tastverhältnis) in Abhängigkeit von der Temperatur
Einstellung der Zykluszeit
Für träge Heizsysteme (z.B. Brennersteuerungen) empfiehlt sich die lange Zykluszeit.
Für flinke Heizsysteme (z.B. Elektro-Direkt-Heizung) empfiehlt sich die kurze Zykluszeit.
Steckbrücke J4 Zeit
(rechts oben)
doppelpolig gesteckt 25 min (Auslieferzustand)
einpolig gesteckt 10 min
Wärmeanforderung des Reglers
bei 2-Punkt-Regelung
Unterschreitet die Raumtemperatur die Solltemperatur,
schaltet der Ausgang ein, bei Überschreiten schaltet der
Ausgang aus.
Bild 2: 2-Punkt-Regelung
Steckbrücke J3 Regelverhalten
(rechts oben)
doppelpolig gesteckt 2-Punkt-Regelung
einpolig gesteckt PWM (Auslieferzustand)
Telefonfernschalter
(nur verfügbar bei speziellen Varianten)
Über ein externes Telefonschaltgerät kann der Regler auf
Komfort- oder Absenk-Temperatur geschaltet werden. Die
Komfort-Temperatur wird verwendet solange der Kontakt an
Kl. 19 geschlossen ist. Diese Funktion ist in den Betriebsarten
Dauerhaft-Absenk-Temperatur Ñ, Automatik
2, und Frost-
schutz P wirksam.
3. Montage
Der Regler soll an einer Stelle im Raum montiert werden, die:
•
für die Bedienung leicht zugänglich ist.
•
frei von Vorhängen, Schränken, Regalen etc. ist
•
freie Luftzirkulation ermöglicht
•
frei von direkter Sonneneinstrahlung ist
•
frei von Zugluft ist (öffnen von Fenstern und Türen)
•
nicht direkt von der Wärmequelle beeinflußt wird
•
nicht an einer Außenwand liegt
•
ca. 1,5 m über dem Fußboden liegt.
Montage direkt auf UP-Dose, oder mit Adapterrahmen
ARA easy.
Elektrischer Anschluß
Achtung! Stromkreis spannungsfrei schalten
Anschluß in folgenden Schritten:
•
Abziehen des Temperatur-Einstellknopfes
•
Mit einem Schraubendreher den Befestigungshaken
nach außen drücken.
•
Abnehmen des Gehäuseoberteils
•
Anschluß gemäß Schaltbild (s. Gehäuseoberteil) durchführen
• Hinweise beachten
Fernfühler
Bei Anschluß des Fernfühlers wird der interne Fühler automatisch abgeschaltet.
Der Fernfühler ist bis maximal 50 m verlängerbar (230 VKabel erforderlich).
Der Fernfühler (Typ F193720) sollte in einem Schutzrohr
verlegt werden. Dies erleichtert einen späteren Austausch.
Bei Defekt des Fernfühlers (Bruch oder Kurzschluß) schaltet der Regler in den Notbetrieb:
bei PWM: 30 % Heizen
bei 2-Punkt: Relais aus
Achtung! Die Fühlerleitungen führen Betriebsspannung.
4. Technische Daten
Temperatur-Einstellbereich:
Komforttemperatur 5…30°C
Absenktemperatur 5…30°C
Frostschutz ca. 5°C fest
Regelverfahren Proportional-Regler (durch
PWM stetigähnlich s. Bild 1)
Zyklusdauer Umschaltbar ca. 10/ 25 min
(Summe von Ein- und
Auszeit der PWM)
Proportionalband 1,5 K
Hysterese ~0,5 K, ≤10 A s. Bild 2
~0,5 K bei 16A und Verwendung
des Fernfühlers
~2,5 K, bei 16A ohne Fernfühler
bei 2-Punkt Regelung über Brücke einstellbar
Ausgang Relais Wechsler potentialfrei*
Schaltstrom 10 mA…16 A cos ϕ = 1
max. 4A cos ϕ = 0,6
max. 10 therm. Stellantriebe
Schaltspannung 24…250V AC
Schalter Komfort / Automatik / Absenktemp./
Frostschutz / Aus
Telefon-Fernschalter Eingang für 230 V AC (durch
(als Variante) ein externes Telefonschaltgerät wird
auf die Tagtemperatur geschaltet)
Anzeigelampe rot: Regler fordert Wärme an
grün: Absenkbetrieb
Temperaturfühler: intern
Fernfühler Typ F193 720 Länge 4m
Typ F190 021 (für Wandmontage)
beide verlängerbar auf 50 m
Fühlerwerte 42kΩ bei 20°C, 26 kΩ bei 30°C
Bereichseinengung im Einstellknopf
Uhr: Ganggenauigkeit < 10 min/Jahr
Schaltzeiteinstellung alle 15 min bei Tagesuhr
alle 1 h bei Wochenuhr
Gangreserve ca. 100 h
Schutzart Gehäuse IP 30
Schutzklasse II (siehe Achtung!)
Betriebstemperatur –10…40°C, ohne Betauung
Lagertemperatur –25…65°C
Maße 160 x 80 x 36 mm
Gewicht ca. 220 g
* Die potentialfreien Kontakte dieses netzbetriebenen Gerätes
gewährleisten eine mögliche Forderung nach Schutzkleinspannung (sichere Trennung) nicht.
Für Geräte mit 230 V Versorgungsspannung
Bestellbezeichnung easy 3st mit Tagesuhr
easy 3sw mit Wochenuhr
Artikel-Nr.: easy 3st 517 2701 51 100
easy 3sw 517 2702 51 100
Versorgungsspannung 195 …253 V AC 50/60 Hz
Verlustleistung < 1,5 W
Für Geräte mit Niederspannungsausgang
Bestellbezeichnung easy 3st 1mA mit Tagesuhr
easy 3sw 1mA mit Wochenuhr
Artikel-Nr: easy 3st 1mA 517 2711 51 100
easy 3sw 1mA 517 2712 51 100
Versorgungsspannung 195...253V AC 50/60Hz
Schaltstrom >1 mA, >1V oder max. 10(4) A AC
Verlustleistung < 1,5 W
Hinweise
Heizen-Anwendung
• Stromlos geschlossener Stellantrieb (NC) an Klemme 2
anschließen
• Stromlos offener Stellantrieb (NO) an Klemme 3 anschließen
Kühlen-Anwendung
• Stromlos geschlossener Stellantrieb (NC) an Klemme 3
anschließen
• Stromlos offener Stellantrieb (NO) an Klemme 2 anschließen
• Damit die rote U Lampe „Kühlung EIN“ anzeigt, müssen
stromlos offene Stellantriebe (NO) an Klemme 2 angeschlossen werden.
• Ist der Betriebsartenschaler in Stellung Aus , werden
„stromlos offene“ und „stromlos geschlossene“ Ventile
folgerichtig geschlossen.
5. Schaltbild
Symbolerklärung
U Heizen P Kühlen Fernfühler
☎
Telefonfernschalter
6. Bedienung
Einstellung der Temperaturen
Komforttemperatur (Tagtemperatur)
Wird durch den außen sichtbaren
Einstellknopf (1) festgelegt.
Absenktemperatur (Nachttemperatur)
Wird durch den Einstellknopf (2) unter dem Deckel
festgelegt.
Einstellen der Uhrzeit
Durch Auflegen eines Fingers auf die Zeigerscheibe (3)
und Drehen in beliebiger Richtung, kann die Uhrzeit
eingestellt werden.
Der Pfeil (4) zeigt auf die Uhrzeit.
Einstellen der Schaltzeiten
Mit einem spitzen Gegenstand die Schaltreiter in die
gewünschte Position bringen.
Außen = Komforttemperatur
Innen = Absenktemperatur
Betriebsartenschalter (6)
É Komforttemperatur, dauerhaft
2 Automatikbetrieb, zeitgesteuerte Umschaltung zwi-
schen Komfort- und Absenktemperatur
Absenktemperatur, dauerhaft
P Frostschutz, dauerhaft
Aus, es findet keine Regelung statt. Der Regler selbst
wird dabei nicht von der Betriebsspannung getrennt.
21
0
3
6
9
12
15
18
Ñ
6
5
4
3
2
1
U 468 931 012 911-04

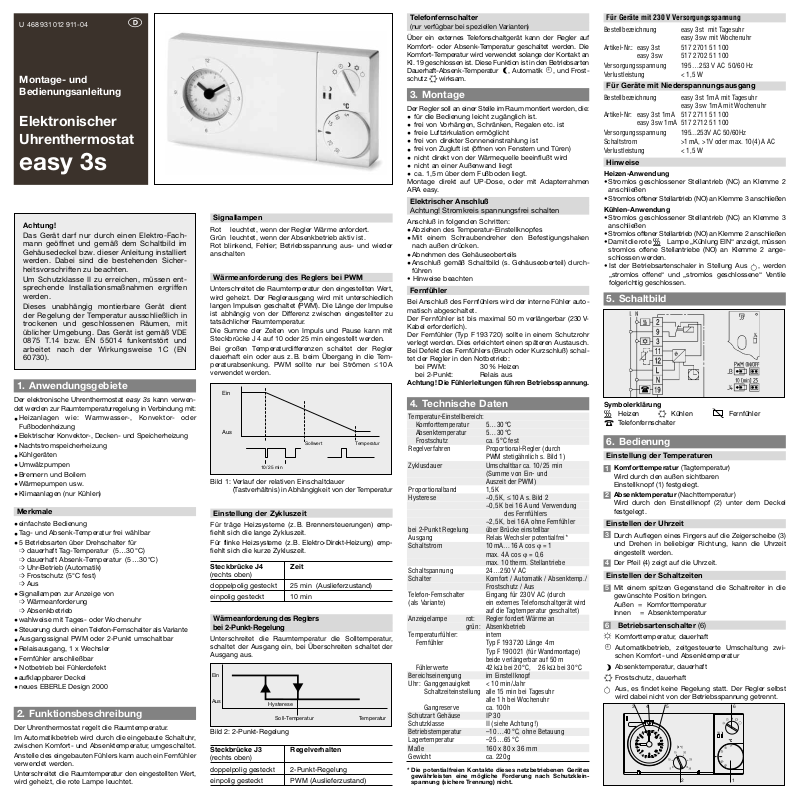

Montage- und
Bedienungsanleitung
Elektronischer
Uhrenthermostat
easy 3s
Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet und gemäß dem Schaltbild im
Gehäusedeckel bzw. dieser Anleitung installiert
werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.
Um Schutzklasse II zu erreichen, müssen entsprechende Installationsmaßnahmen ergriffen
werden.
Dieses unabhängig montierbare Gerät dient
der Regelung der Temperatur ausschließlich in
trockenen und geschlossenen Räumen, mit
üblicher Umgebung. Das Gerät ist gemäß VDE
0875 T.14 bzw. EN 55014 funkentstört und
arbeitet nach der Wirkungsweise 1C (EN
60730).
Ein
Aus
Sollwert
10/25 min
Temperatur
Ein
Aus
Hysterese
Soll-Temperatur
Temperatur
3
4 5 6
12
Page 2
1. Applications
The easy 3s electronic clock thermostat is designed for
room temperature control in conjunction with:
•
heating systems, e.g. hot-water heaters, convector heaters or floor heating
•
electric convector heaters, ceiling and storage heating
•
night-storage heaters
•
chillers
•
circulation pumps
•
burners and boilers
•
heat pumps, etc.
•
airconditioning applications (cooling only)
Features
•
very simple operation
•
comfort and setback temperature adjustable
•
5 operating modes (by rotary switch) for:
➩ permanent comfort temperature (5…30°C)
➩ permanent setback temperature (5…30°C)
➩ clock mode (automatic)
➩ frost protection (5°C fixed)
➩ OFF
•
Indicator lamps for: ➩ heat demand
➩ setback mode
•
available with daily or weekly timer
•
control by phone remote switch possible
•
output signal PWM or ON/OFF regulation (adjustable via
jumper)
•
relay output, 1 x changeover contact
•
remote sensor optional
•
emergency operation at sensor failure
•
hinged cover
•
new design 2000
2. Function description
The clock thermostat is designed to control the room temperature.
In the automatic mode, a changeover is effected between
comfort and setback mode by the built in timer.
Optionally remote sensor can be used instead of built-in
sensor.
In setback mode the green indicator lamp lights up.
If room temperature drops below set value, heating will
start, the red indicator lamp will light up.
Indicator lamps
Red indicates when controller demands heat,
Green indicates when setback mode is activated.
Red flashing for failure. Operating voltage to be swit-
ched OFF and ON again.
Controller heat demand at PWM
If room temperature drops below the set value, heating
mode will start. The controller output is in the form of pulses of varying length (PWM). The length of the pulses
depends on the difference between set and actual room
temperature.
The sum of pulse and pause times can be selected with
J4 (between 10 or 25 min.).
If there are large temperature differences, the controller
will switch ON or OFF permanent, e.g. when changing
over to temperature setback mode. PWM should only be
used for current ≤ 10A
Fig.1: Characteristic of impulse pause ratio depending on temperature
Cycle time setting
For inert applications (e.g. burners) we recommend the
long cycle time.
For quick applications (e.g. electric direct heaters) we recommend the short cycle time.
Plug-in jumper J4 Time
(right side of board)
Double-pole jumper 25 min
connection (as-delivered condition)
Single-pole jumper 10 min
connection
Heat demand of the controller at ON/OFF regulation
When room temperature drops below set temperature the
output will be switched on, whereas it will be switched off,
when set value is exceeded.
Fig. 2: ON/OFF regulation
Plug-in jumper J3 Regulation
(right side of board)
Double-pole jumper ON/OFF
connection
Single-pole jumper PWM
connection (as delivered condition)
Phone remote switch (only available at special variants)
Via an external phone switching device the conroller can
be put into mode of comfort or setback temperature. As
long as contact (terminal 19) is closed, the comfort temperature will be “used“. This function ist activated in the
modes 2 automatic, Ñ setback temperature permanent
and P Frostprotection.
3. Installation
The controller should be arranged in a place within the
room which:
• is easily accessible for operation
• is free from curtains, cupboards, shelves, etc.
• enables free air circulation
• is free from direct sun radiation
• is free from draughts (e.g. opening of windows and doors)
• is not affected directly by the source of heat
• is not located on an external wall
• is located approx. 1,5 m above floor level
Mounting directly on conduit box or with adapter
frame ARA easy.
Electric connection
Warning! Disconnect electric circuit from supply.
Proceed as follows:
• pull off temperature setting knob
• push retaining hook outwards using screwdriver
• remove housing cover
• make connection in compliance with wiring diagram (see
housing cover).
• watch notes
Remote sensor
Having connected the remote sensor, the integral sensing
component will be switched off automatically.
The sensor cable is extendable up to a length of max.
50 m. Please use a two-core 230 V cable with a cross section of 1.5 mm
2
.
The sensor cable (F 193 720) should be installed into a
protection tube (pocket). This facilitates later replacement.
In case of failure (break or short-circuit) the controller switches into emergency operation:
at PWM: 30% heating capacitiy
at ON/OFF: Relay OFF
Warning! Sensor cables carry operating voltage.
4. Technical data
Temperature setting range:
comfort temperature 5…30°C
setback temperature 5…30°C
frost protection approx. 5 °C fixed
Regulation proportional controller
(due to PWM quasi-continuous, see Fig.1)
Cycle period adjustable 10 or 25 min.
(sum of PWM ON and OFF times)
Proportional band 1,5 K
Hysteresis ~0,5 K, ≤ 10 A see Fig. 2
~0,5K at 16A and use with remote sensor
~2,5 K, at 16A without remote sensor
ON/OFF regulation adjustable via jumper
Output relay, 1 volt-free* changeover contact
Switching current 10mA…16 A cos ϕ = 1
max. 4 A cos ϕ = 0,6
max. 10 electro-thermal actuators
Switching voltage 24…250 V AC
Mode selector switch comfort / automatic / setback /
frost protection / OFF
Phone remote switch Input for 230 V AC (via an external
(as variant) phone switching device)
Indicator lamp: red controller demands heat
green setback mode
Temperature sensor: internal
Remote sensor type F190 021 (wall mounting)
type F 193 720 length 4m
both extendable up to 50 m
Sensor characteristics 42 kΩ at 20°C
26 kΩ at 30°C
Range limitation inside setting knob
Clock:
accuracy < 10 min./year
switching time setting every 15 min. with daily timer
every hour with weekly timer
power reserve approx. 100 h
Protection class of housingIP 30
Degree of protection II (see Warning 1)
Ambient temperature –10…40°C, without condensation
Storage temperature –25…65°C
Dimensions 160 x 80 x 36 mm
Weight approx. 220 g
* The volt-free contact of this mains-operated unit does not ensure
the requirement for the use of safety extra-low voltage (SELV).
For units with 230 V supply voltage
Type easy 3st with daily timer
easy 3sw with weekly timer
Article-Nr. easy 3st 517 2701 51 100
easy 3sw 517 2702 51 100
Operating voltage 195…253 V AC 50/60Hz
Power consumption < 1,5 W
For units with low voltage output
Type easy 3st 1mA with daily timer
easy 3sw 1mA with weekly timer
Article No. easy 3st 1mA 517 2711 51 100
easy 3sw 1mA 517 2712 51 100
Operating voltage 195...253V AC 50/60Hz
Switching current >1mA, >1V or max. 10(4) A AC
Power consumption < 1,5 W
5. Wiring diagram
Symbol explanation
U Heaing P Cooling Remote sensor
☎
Phone remote switch
Note
For heating applications
• connect n/c actuators to terminal 2.
• connect n/o actuators to terminal 3.
For cooling applications
• connect n/c actuators to terminal 3
• connect n/o actuators to terminal 2
• To use the red lamp as indicator for “cooling ON”,
connect n/o actuators to terminal 2
• When mode selector switch is in OFF position n/c
and n/o actuators will be closed logically.
6. Operation
Temperature setting
Comfort temperature (daytime temperature)
is set by means of externally visible seting knob (1)
Setback temperature (night temperature)
is set by means of adjustment knob (2) beneath cover.
Time setting
by putting one finger on dial (3) and turning in any
direction, you can set the time.
Arrow (4) points to the selected time.
Switching time setting
Bring movable tappets (5) into required position using
a pointed object.
Outer ring = comfort temperature
Inner ring = setback temperature
Mode selector switch (6) – externally
É Comfort temperature, permanent
2 Automatic mode, time-controlled changeover
between comfort and setback temperature
Setback temperature, permanent
P Frost protection, permanent (5°C)
OFF, there is no control activity. The controller itself is
not disconnected from operating voltage.
21
0
3
6
9
12
15
18
Ñ
6
5
4
3
2
1
U 468 931012 911-04
Installation and
Operation Instructions
Electronic
Clock Thermostat
easy 3s
Warning!
This unit must not be opened and installed except by authorized persons and in compliance with the circuit diagram provided inside the cover. It is mandatory in all work on the unit to
observe the current safety regulations.
In order to classify for protection class II it is necessary to take
adequate installation measures.
This separately mounted unit is designed for temperature control exclusively in dry and closed rooms with standard environment. The unit features radio-interference suppression in
compliance with VDE 0875 T.14 and EN 55014, respectively and works according to operating principle 1 C
(EN 60730).
On
Off
set temperature
10/25 min
Temperature
ON
OFF
Hysteresis
set temperature
temperature
3
4 5 6
12
Page 3
1. Applications
Le thermostat à horloge électronique easy 3s peut être utilisé pour régler la température des pièces en association
avec:
•
les systèmes de chauffage, tels que chauffage à eau
chaude, convecteur ou chauffage de plancher
•
le chauffage électrique par convecteur, de plafond et le
chauffage à accumulation
•
le chauffage à accumulation nocturne
•
les appareils de refroidissement
•
les pompes de recirculation
•
les brûleurs et chauffe-eau
•
les pompes à chaleur etc.
•
les systèmes de climatisation (refroidissement seulement)
Caractéristiques
•
fonctionnement très simple
•
température de jour et température réduite programmables
•
5 modes de fonctionnement via rotacteur pour
➩ température de jour permanente (5...30°C)
➩ température réduite permanente (5... 30°C)
➩ mode minuterie (automatique)
➩ hors-gel (5°C ferme)
➩ arrêt
•
témoins lumineux pour
➩ demande de chauffage
➩ mode température réduite
•
au choix avec minuterie journalière ou hebdomadaire
•
commande par un interrupteur téléphonique à distance
possible
•
signal de sortie MIL (modulation d’impulsions en largeur)
ou régulation à 2 points
•
sortie de relais, 1 inverseur
•
avec capteur à distance en option
• service de secours en cas de défaillance du capteur
•
couvercle à charnière
•
nouveau dessin EBERLE 2000
2. Description du fonctionnement
Le thermostat à horloge règle la température de la pièce.
En mode automatique, la minuterie intégrée assure la
commutation entre la température confort et la température réduite.
Un capteur à distance est également disponible en option
au lieu du capteur intégré.
Lorsque la température de la pièce devient inférieure à la
valeur paramétrée, le chauffage se déclenche et le témoin
rouge s’allume.
Témoins lumineux
rouge s’allume lorsque le régleur demande du chauffage.
vert s’allume lorsque le mode température réduite est activé.
rouge clignote lorsqu’il y a un défaut ; couper la tension de
service et la remettre en marche
Demande de chauffage du régleur avec
modulation des impulsions en largeur (MIL)
Lorsque la température de la pièce devient inférieure à la
température programmée, le chauffage se met en marche.
La sortie du régleur se présente sous forme d’impulsions
de différentes longueurs (MIL). La longueur des impulsions
dépend de la différence entre la température programmée
pour la pièce et la température réelle de la pièce.
La somme de la durée des impulsions et des pauses peut
être réglée à l’aide du cavalier J4 entre 10 ou 25 minutes.
MIL doît être utilisé seulement avec courants ≤ 10 A
Schéma 1: Courbe caractéristique du rapport entre les impul-
sions et les pauses en fonction de la température.
Programmation de la durée du cycle
Pour les systèmes de chauffage lents (brûleurs p. ex.),
nous recommandons la durée de cycle longue.
Pour les systèmes de chauffage rapides (chauffages électriques directs, p. ex.), nous recommandons la durée de
cycle courte.
Cavalier J4 Durée
(en haut à droite)
connexion deux pôles 25 min (état de livraison)
connexion 1 pôle 10 min
Demande de chauffage du régleur
avec régulation à 2 points
Lorsque la température de la pièce est inférieure à la température de consigne, la sortie est activée ; lorsqu’elle est
supérieure, la sortie est désactivée.
Schéma 2 : régulation à 2 points
Cavalier J3 Régulation
(en haut à droite)
connexion deux pôles régulation à 2 points
connexion 1 pôle MIL (état de livraison)
Interrupteur téléphonique à distance
(seulement disponible pour certains modèles spéciaux)
Le régleur peut être commuté sur température confort ou
température réduite via un appareil de déclenchement
téléphonique externe. La température confort est «utilisée» tant que le contact à la borne 19 est fermé. Cette
fonction est activée dans les modes température réduite
permanente, 2 automatique ainsi que P hors-gel.
Ñ
3. Montage
Installer le régleur dans la pièce à un endroit:
•
où il est facilement accessible pour l’utilisation ;
•
où il n’est pas caché par des rideaux, armoires ou éta-
gères etc.;
•
permettant la libre circulation d’air ;
•
qui n’est pas exposé directement au soleil;
•
qui n’est pas exposé aux courants d’air (ouverture de
portes et de fenêtres);
•
qui n’est pas influencé directement par la source de
chaleur ;
•
qui n’est pas directement sur un mur extérieur ;
•
à environ 1,5 mètre au-dessus du sol.
Montage direct sur boîte encastrée ou avec cadre adaptateur ARA easy.
Connexion électrique
Attention ! Déconnecter le circuit électrique pour
qu’il ne soit plus sous tension !
Réaliser la connexion en procédant comme suit :
•
retirer le bouton de réglage de la température
•
enfoncer le crochet de fixation vers l’ex
térieur au moyen d’un tournevis.
•
enlever le couvercle du boîtier
•
réaliser la connexion conformément au schéma de
câblage (voir couvercle du boîtier)
• observer les consignes
Capteur à distance
Le capteur interne se désactive automatiquement dès que
le capteur à distance est connecté.
Le capteur à distance peut être rallongé jusqu’à 50 m
maximum (câble 230 V nécessaire).
Monter le capteur à distance (type 193 720) dans un tube
protecteur afin de faciliter le remplacement ultérieur.
En cas de défaillance du capteur à distance (rupture ou
court-circuit) le régleur passe en marche de secours :
avec MIL : 30 % Heizen
régulation à 2 points : relais déconnecté
Attention ! Les câbles du capteur sont sous tension.
4. Données techniques
Plage de réglage de température :
température confort 5…30 °C
température réduite 5…30°C
hors-gel 5°C env. (ferme)
Régulation régleur proportionnel (quasi continu
par MIL, voir schéma 1)
Durée du cycle commutable env. 10/25 min (somme
des temps ACTIF et INACTIF de la MIL)
Bande proportionnelle 1,5 K
Hystérésis ~0,5 K, ≤ 10 A voir fig. 2
~0,5 K avec 16 A et utilisation d'un
capteur à distance
~2,5 K avec 16 A sans capteur
à distance
avec régulation à 2 points réglable via cavalier
Sortie relais inverseur sans potentiel*
Courant de commutation 10 mA…16 A cos ϕ = 1
maxi 4A cos ϕ = 0,6
maxi 10 actionneurs électro-thermiques
Tension de commutation 24…250V AC
Sélecteur confort/ automatique/ temp. réduite
hors-gel/ arrêt
Interrupteur téléphonique entrée pour 230 V AC (la température
à distance (en option) de jour est commutée par un
appareil de déclenchement télépho-
nique externe)
Témoin lumineux rouge: le régleur demande du chauffage
vert: température réduite
Capteur de température : interne
Capteur à distance type F 193 720 longueur 4 m
type F 190 021 (pour montage mural)
tous les deux pouvant être rallongés
jusqu’à 50 m
Caractéristiques
du capteur 42 kΩ à 20°C, 26 kΩ à 30°C
Limitation de la plage dans le bouton de réglage
Horloge
précision < 10 min par an
réglage des temps toutes les 15 min pour la minuterie
journalière
de déclenchement toutes les heures pour la minuterie
hebdomadaire
réserve de marche 100 heures env.
Type de protection boîtier IP 30
Classe de protection II (voir attention !)
Température de service –10 …40°C, sans condensation
Lagertemperatur –25…65°C
Maße 160 x 80 x 36 mm
Gewicht ca. 220 g
* Les contacts sans potentiel de cet appareil fonctionnant sous réseau ne
satisfont pas aux exigences pour l’utilisation de tension de sécurité très
basse (SELV).
Pour les appareils avec tension d’alimentation 230 V
Désignation du type easy 3st avec minuterie journalière
easy 3sw avec minuterie hebdomadaire
N° d’article : easy 3st 517 2701 51 100
easy 3sw 517 2702 51 100
Tension d’alimentation 195…253 V AC 50/60Hz
Dissipation de puissance < 1,5 W
Pour les appareils avec tension d'alimentation basse
Désignation du type easy 3st 1mA avec minuterie journalière
easy 3sw 1mA avec minuterie hebdomadaire
N° d’article : easy 3st 1mA 517 2711 51 100
easy 3sw 1mA 517 2712 51 100
Tension d’alimentation 195...253 V AC 50/60Hz
Courant de déclenchement >1 mA, >1V ou max. 10(4) A AC
Dissipation de puissance < 1,5 W
Remarques
Pour applications dans le chauffage
• Connecter l’actionneur fermé sans courant (NC) à la
borne 2
• Connecter l’actionneur ouvert sans courant (NO) à la
borne 3
Pour applications dans le refroidissement
• Connecter l’actionneur fermé sans courant (NC) à la
borne 3.
• Connecter l’actionneur ouvert sans courant (NO) à la
borne 2.
• Connecter les actionneurs ouverts sans courant (NO) à
la borne 2 pour utiliser le témoin rouge U comme affichage pour «refroidissement ACTIF».
• Lorsque le sélecteur de mode est en position INACTIF
, les actionneurs «ouverts sans courant» et «fermés
sans courant» sont logiquement fermés.
5. Schéma de câblage
Explication des symboles
U chauffage P refroidissement
capteur à distance
☎
interrupteur téléphonique à distance
6. Utilisation
Réglage des températures
Température confort (température de jour)
est réglée par le bouton de réglage (1) visible de l’extérieur.
Température réduite (température de nuit)
est réglée par le bouton de réglage (2) logé sous le
couvercle.
Réglage de l’heure
Poser un doigt sur le cadran (3) et tourner dans le sens
désiré pour régler l’heure.
La flèche (4) montre l’heure.
Réglage des heures de déclenchement
Amener les taquets mobiles dans la position voulue à
l’aide d’un objet pointu.
vers l’extérieur = température confort
vers l’intérieur = température réduite
Sélecteur de mode de marche (6)
É température confort, permanente
2 marche automatique, commutation entre température
confort et température réduite en fonction du temps
température réduite permanente
P hors-gel permanent
arrêt, pas de régulation. Le régleur, lui-même, n’est
pas désolidarisé de la tension de service.
Ñ
6
5
4
3
2
1
U 468 931 012 911-04

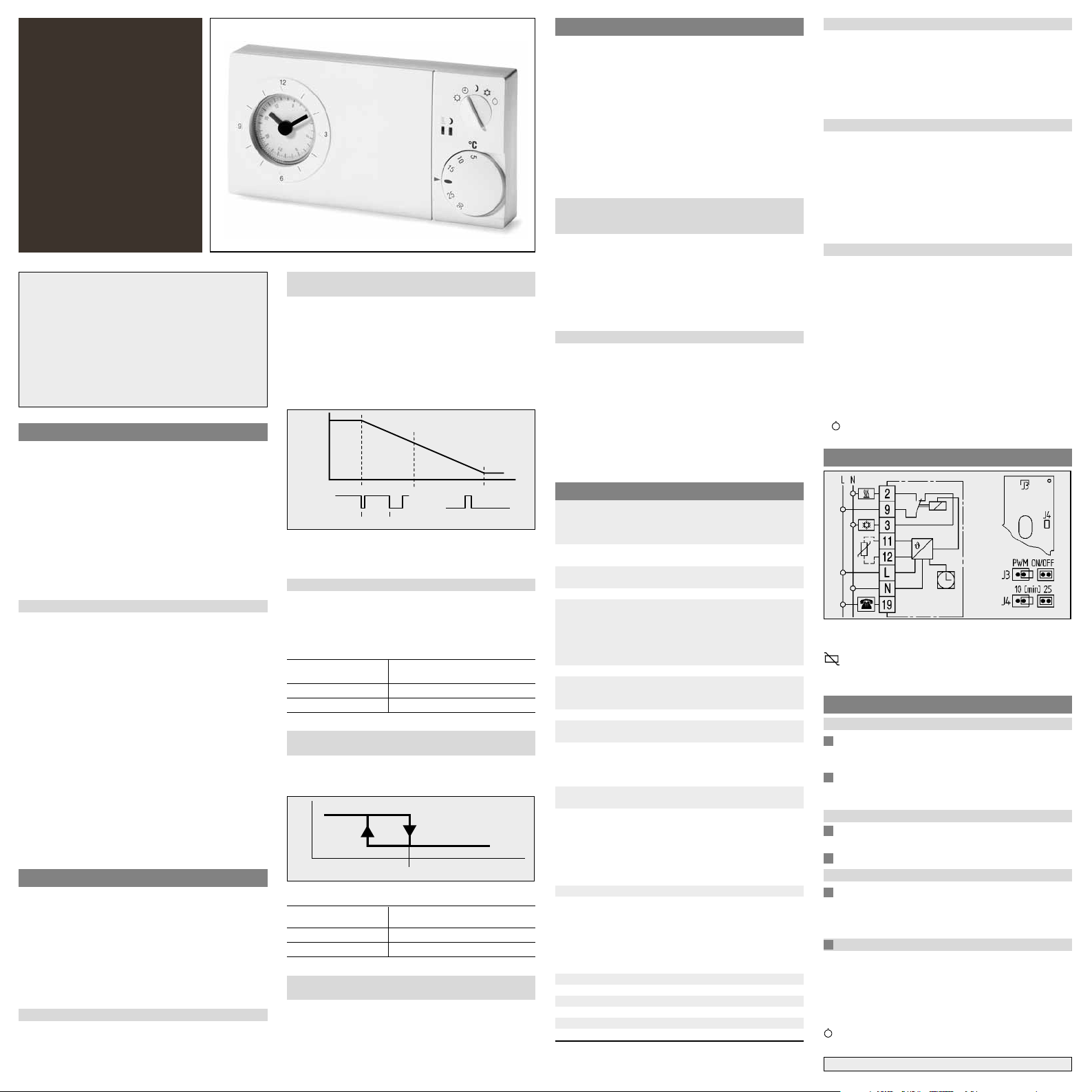

Notice de montage
et d’utilisation
Thermostat à horloge électronique
easy 3s
Attention !
L’appareil ne doit être ouvert que par un électricien spécialisé et
installé suivant le schéma de câblage qui se trouve dans le couvercle du boîtier et dans la présente notice. Observer les consignes
de sécurité en vigueur.
Prendre les mesures d’installation adéquates pour satisfaire à la
classe de protection II.
Cet appareil, qui peut être monté séparément, sert à régler la température exclusivement dans les pièces sèches et fermées, avec
une ambiance normale. L’appareil est déparasité selon VDE 0875
T.14 et EN 55014 et travaille selon le principe 1C (EN 60730).
Voir schéma dans la notice allemande ou anglaise.
allumé
éteint
valeur de consigne
10/25 min
température
allumé
éteint
hystérésis
valeur de consigne
température
Loading...
