5
&
Systems
DEUTSCH
3
PowerMax System 3: F5 & F120 über PM2600
F5
F120
F5 & F120
System
Anforderungen an Schall-
druck, Reichweite und
Soundqualität lassen sich in Audioanlagen nur mit aktiven
Mehrweglautsprechersystemen realisieren, bei denen
die unterschiedlichen Frequenzbereiche des Audiosignals
jeweils getrennt verstärkt und wiedergegeben werden.
vergleichsweise beste Preis-Leistungsver-
hältnis bieten Aktiv 2-Weganlagen mit Sub-
woofern. Der Bassanteil des Audiosignals wird über die
Subwoofer wiedergegeben, der Mittel-Hochtonanteil und
die Vocals über hochwertige Fullrangeboxen.
HÖCHSTE
DAS
2 x F120
2 x F5
PM2600
4 x Speakon System-Kabel 15 m
2 x Hochständerstangen
System
3
PowerMax 3 System, der
direkte Nachfolger des legendären
P3-Systems, besteht aus zwei
12“-Zweiweg-Boxen F120, zwei
15“ Subwoofern F5, der Systemendstufe PM2600, vier Systemkabeln und zwei HochständerStangen. Es ist damit ein anschlußfertiges Aktiv-2-Weg-System in
kompaktester Form. Die Systemendstufe beinhaltet den PowerMaxController und leistet 2 x 700 W
im Bass- und 2 x 600 W im Mittel/Hochton-Bereich. Durch die
Systemverkabelung ist ein
schneller, problemloser Aufbau
und höchste Betriebssicherheit
gewährleistet. Je Stereoseite können zwei Mittel/Hochton Boxen
und zwei Subwoofer mit einer
PM2600 betrieben werden.
3 Jahre Garantie.
DAS
PowerMax 5 System: F8 & F150 über PM2600
System
wesentlicher Vorteil von Aktiv 2-Weganlagen mit
Subwoofern ist unter anderem darin begrün-
det, daß die Vocals nicht auf verschiedene Lautsprecher-
systeme aufgeteilt sind. Dadurch ist eine problemlose
Justierung des Soundsystems möglich. Komplizierte Ein-
messarbeiten sind - im Gegensatz zu aktiven 3-Weg oder
4-Wegsystemen - nicht notwendig.
kleinen Bühnen oder in kleineren Räumen
kann mit einem Mono-Subwoofer gearbeitet
werden weil die Bässe unter derartigen Bedingungen kaum
geortet werden können. Auf größeren Bühnen sind getrenn-
te Subwoofer für beide Seiten unerläßlich, weil sonst zu
große Lautstärkeunterschiede zwischen den Bässen und
Höhen auf der Bühne und an verschiedenen Zuhörerplätzen
auftreten können. Ein zentral angeordneter Mono-Subwoofer
kann natürlich vorteilhaft als Ergänzung eingesetzt werden.
F8 & F150
F150
F8
2 x F150
2 x F8
PM2600
4 x Speakon System-Kabel 15 m
2 x Hochständerstangen
System
5
AUF
EIN
PowerMax 5 System, der
direkte Nachfolger des P5-Systems,
besteht aus zwei 15"-ZweiwegBoxen F120, zwei 18" Subwoofern
F8, der Systemendstufe PM2600,
vier Systemkabeln und zwei Hochständer-Stangen. Es ist damit ein
anschlußfertiges HochleistungsSystem in aktiv-2-Weg-Technik mit
sehr hohem Durchsetzungsvermögen. Die Systemendstufe beinhaltet den PowerMax-Controller
und leistet 2 x 700 W im Bass- und
2 x 600 W im Mittel-/HochtonBereich. Durch die Systemverkabelung sind ein schneller, problemloser Aufbau und höchste Betriebssicherheit gewährleistet. Je Stereoseite können zwei Mittel/Hochton
Boxen und zwei Subwoofer mit
einer PM2600 betrieben werden
3 Jahre Garantie.
DAS
2 x F120 12“ Mittel-Hochton Kabinett
2 x F5 15“ Subwoofer
1 x PM2600 Systemendstufe
4 x PSS 415 Speakon Systemkabel 15 m
2 x PCL 880 Hochständerstangen
System
33
System
55
2 x F150 15“ Mittel-Hochton Kabinett
2 x F8 18“ Subwoofer
1 x PM2600 Systemendstufe
4 x PSS 415 Speakon Systemkabel 15 m
2 x PCL 880 Hochständerstangen
© by EVI Audio GmbH 03/99/15 · Printed in Germany (KOE) · SUBJECT TO CHANGE WITHOUT PRIOR NOTICE
Technical Specifications
Type F120 F150 F5 F8
Design 2-way 2-way Subwoofer Subwoofer
Components: LO 1 x 12“ 1 x 15“ 1 x 15“ 1 x 18“
EVM 12L Pro-Line EVM 15 L Pro-Line EV DL15X EVX 180A
HI DH 2T DH 2T - -
HT 94 HT 94 - -
Nominal power rating RMS 300 W 400 W 400 W 500 W
Program power capacity 600 W 800 W 800 W 1000 W
Frequency response (-10 dB) 75 Hz-18 kHz 70 Hz-18 kHz 48 Hz-280 Hz 40 Hz - 300 Hz
Nominal SPL (1W/1m) 100 dB 102 dB 100 dB 100 dB
Max. SPL*: 128 dB 131 dB 129 dB 130 dB
Impedance: 8 Ω 8 Ω 8 Ω 8 Ω
Crossover frequencies: 1.6 kHz 1.6 kHz 160 Hz 160 Hz
Dimensions:
Width: 436 mm 522 mm 436 mm 522 mm
Height: 629 mm 755 mm 617 mm 737 mm
Depth: 339 mm 395 mm 674 mm 674 mm
Weight: 21.5 kg 26.5 kg 30.5 kg 38.0 kg
* calculated with program power
EVI Audio GmbH · Hirschberger Ring 45 · D-94315 Straubing
Tel: +49 (0) 94 21 / 706 - 0 · Fax: +49 (0) 94 21 / 706 - 265 · www.dynacord.de
PM2600
HI-Channels LO-Channels
Load Impedance 8Ω 4Ω 8Ω 4Ω
Maximum Midband Output Power, THD = 1%, 1kHz, 60Hz 380W 700W 380W 700W
Rated Output Power THD < 0.1% 300W 600W 350W 700W
Maximum Single Channel Output Power 400W 750W 400W 750W
Dynamic-Headroom, IHF-A
Maximum RMS Voltage Swing, THD = 1% 58.7V 58.7V
Crossover Type PowerMax12*, Stereo active 2-way
Crossover Frequency 90 Hz
Lo-Cut 12dB/octave, 25Hz at -3dB ref. 1kHz
Frequency Response -3dB, ref. 1kHz, Lo-Cut 25Hz ... 45kHz
Minimum Load Impedance 2.5 Ω
Input Sensitivity at rated output power @ 4Ω 0dBu (775mV)
Maximum Input Level +21dBu (8.7V)
THD at rated output power, MBW =80kHz < 0.05%
Crosstalk < -60dB
Slew Rate 30V/µs
Power Bandwith THD = 1%, ref. 1kHz, half power @ 4Ω 10Hz ... 50kHz
Input Impedance 20Hz ... 20kHz, balanced 20Ω
Damping Factor > 300
Signal-to-Noise Ratio, A-weighted > 100dB
Power Requirements 230V, 50Hz ... 60Hz
Power Consumption at 1/8 maximum output power @ 4Ω 1800W
Protection Audio limiter (APC), TBC, High temperature,
DC, HF, Back-EMF, Peak current limiter,
Inrush current limiter, Turn-on delay
Cooling Front-to-rear, 4-stage-fans
Safety Class I
Dimensions (W x H x D), mm 483 x 177 x 426
Weight 30kg
*Patent pending; Amplifier at rated conditions, all channels driven, 8Ω loads, HI-Channel rated at 1kHz, LO-Channel rated at 60Hz unless otherwise specified.
Note: 0dBu = 0.775V

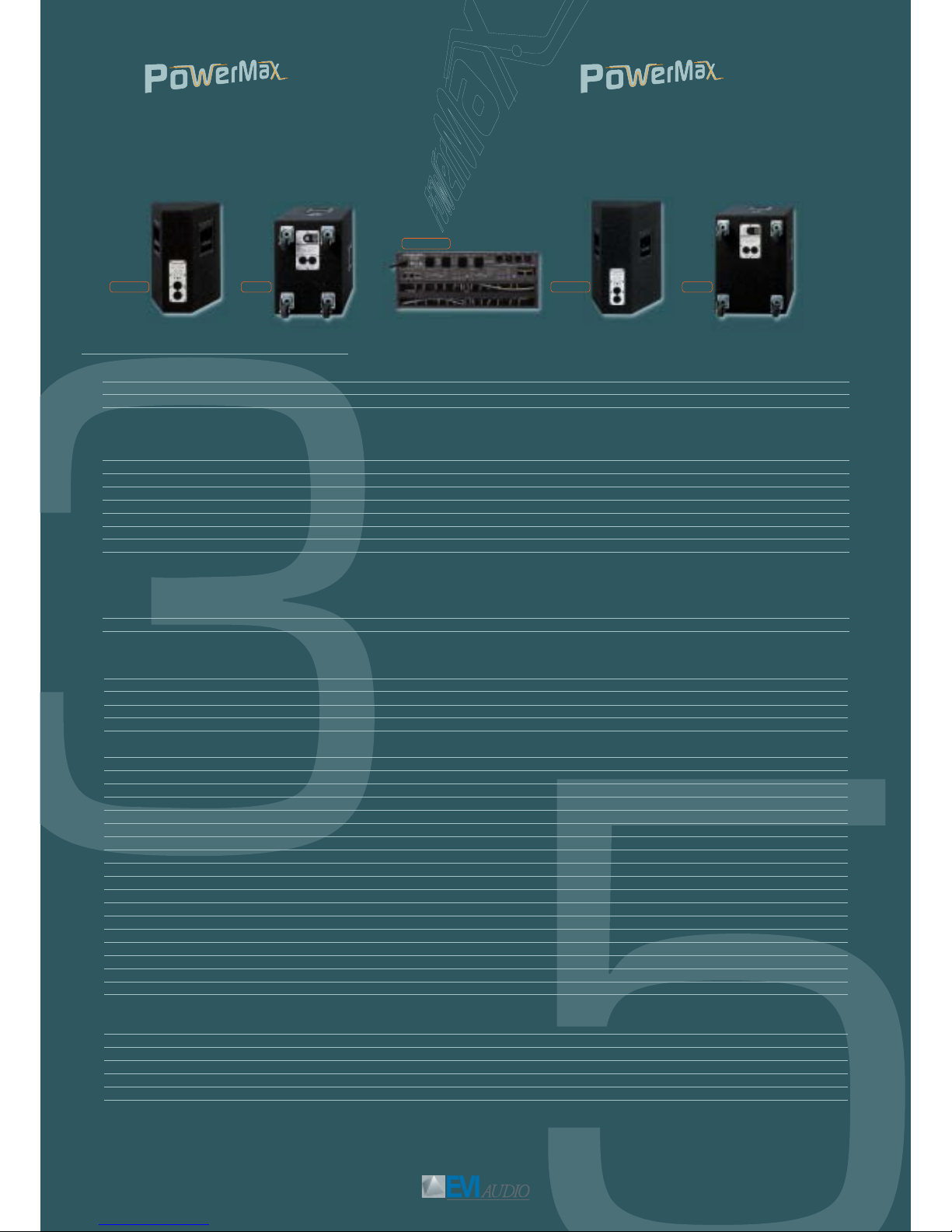

F 120 F 5
PM2600
F 150 F 8
