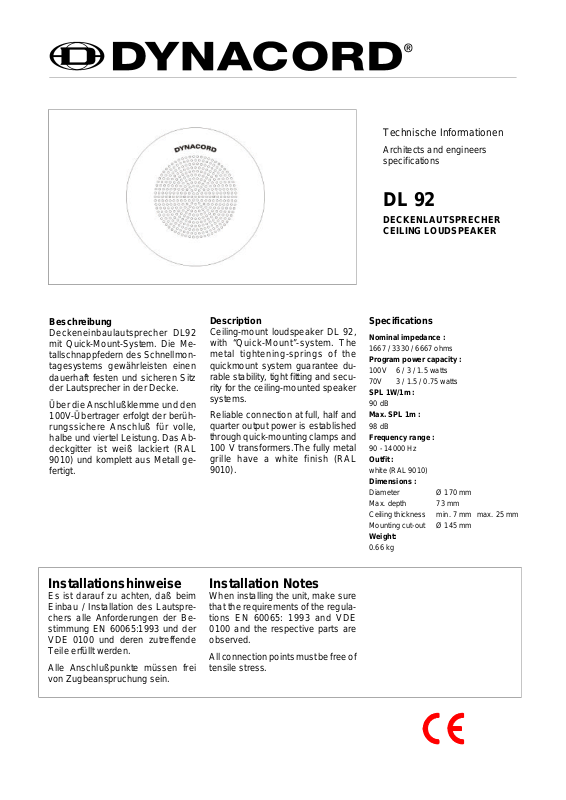

Technische Informationen
Architects and engineers
specifications
DL 92
DECKENLAUTSPRECHER
CEILING LOUDSPEAKER
Beschreibung
Deckeneinbaulautsprecher DL92
mit Quick-Mount-System. Die Metallschnappfedern des Schnellmontagesystems gewährleisten einen
dauerhaft festen und sicheren Sitz
der Lautsprecher in der Decke.
Über die Anschlußklemme und den
100V-Übertrager erfolgt der berührungssichere Anschluß für volle,
halbe und viertel Leistung. Das Abdeckgitter ist weiß lackiert (RAL
9010) und komplett aus Metall gefertigt.
Installationshinweise
Es ist darauf zu achten, daß beim
Einbau / Installation des Lautsprechers alle Anforderungen der Bestimmung EN 60065:1993 und der
VDE 0100 und deren zutreffende
Teile erfüllt werden.
Alle Anschlußpunkte müssen frei
von Zugbeanspruchung sein.
Description
Ceiling-mount loudspeaker DL 92,
with “Quick-Mount”-system. The
metal tightening-springs of the
quickmount system guarantee durable stability, tight fitting and security for the ceiling-mounted speaker
systems.
Reliable connection at full, half and
quarter output power is established
through quick-mounting clamps and
100 V transformers.The fully metal
grille have a white finish (RAL
9010).
Installation Notes
When installing the unit, make sure
that the requirements of the regulations EN 60065: 1993 and VDE
0100 and the respective parts are
observed.
All connection points must be free of
tensile stress.
Specifications
Nominal impedance :
1667 / 3330 / 6667 ohms
Program power capacity :
100V 6 / 3 / 1.5 watts
70V 3 / 1.5 / 0.75 watts
SPL 1W/1m :
90 dB
Max. SPL 1m :
98 dB
Frequency range :
90 - 14000 Hz
Outfit :
white (RAL 9010)
Dimensions :
Diameter Ø 170 mm
Max. depth 73 mm
Ceiling thickness min. 7 mm max. 25 mm
Mounting cut-out Ø 145 mm
Weight:
0.66 kg
![](/html/e7/e7c7/e7c7d2e1b01627895fe6439fc48116690e69aecaee321951a412fc2ba245b1e4/bg2.png)
Montage / Mounting
Abmessungen/Dimensions (in mm)
•
GmbH
Hirschberger Ring 45 • 94315 Straubing •Telefon (09421) 706-0 •Telefax (09421) 706-265
Änderungen vorbehalten. Subject to change without prior notice. Printed in Germany 07. 07. 1999 / 357 706
