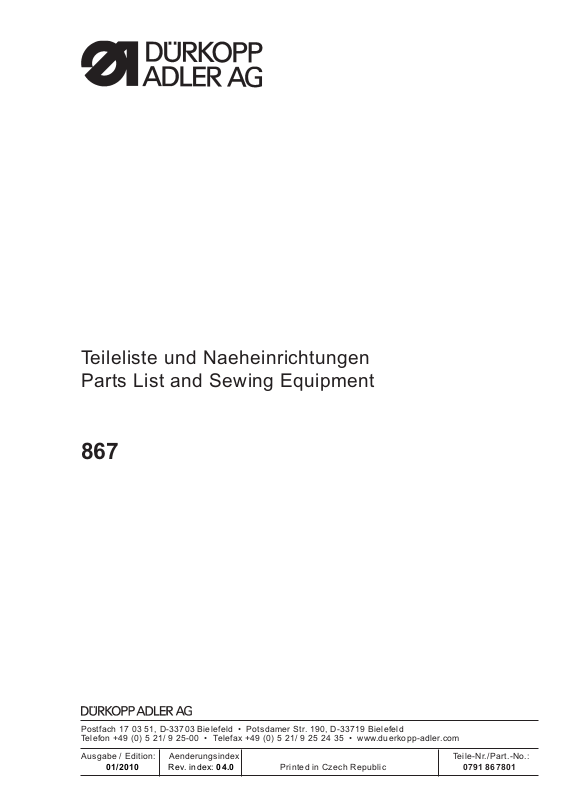

DURKOPP 867 Parts List

Teileliste und Naeheinrichtungen Parts List and Sewing Equipment
867
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Str. 190, D-33719 Bielefeld Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com
Ausgabe / Edition: Aenderungsindex Teile-Nr./Part.-No.:
01/2010 Rev. index: 04.0 Printed in Czech Republic 0791 867801
Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten.
All rights reserved.
Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.
Copyright ©
Dürkopp Adler AG - 2010
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
867
Inhaltsverzeichnis Tafel / Table Contents
Armwelle 1 Upper shaft
Armwelle-Langarm Upper shaft-long arm
Armwelle-schaltbare Upper shaft-needle bar
nadelstangen rocking mechanism
Antrieb Arm- und Unterwelle, 2 Upper and bottom shaft drive,
Rastkupplung, Safety clutch,
Antrieb Arm- und Unterwelle-Langarm Upper and bottom shaft drive
Fadenhebel 3 Thread lever
Fadenhebel-schaltbare 4 Thread lever-needle bar
nadelstangen rocking mechanism
Antrieb Nadeltransport, 5 Needle feed drive,
Antrieb Nadeltransport-Langarm N eedle feed drive-long arm
Alternierender Obertransport, 6 Alternating foot top feed,
Fussfuehrung Foot guide
Alternierender Obertransport-Langarm, 7 Alternating foot top feed-long arm,
Fussfuehrung Foot guide
Antrieb Untertransport, 8 Bottom feed drive,
Antrieb Untertransport-Langarm Bottom feed drive-long arm
Transporteurhub 9 Bottom feed
Transporteurhub Null 10 Bottom feed zero
Fusslueftung, 11 Presser foot lift hand lever,
Fusslueftung-Langarm Presser foot lift hand lever
Fusslueftung mech. 12 Presser foot lift knee lever
Fusslueftung pneu. 13 Presser foot lift pneumatic
Hubverstellung, 14 Skipping foot lift pneumatic,
Hubverstellung-Langarm Skipping foot lift pneumatic
Grosser Greifer mit Spule 15 Large hook with bobbin
Grosser Greifer 16 Large hook
Uebergrosser Greifer mit Spule 17 Oversized hook with bobbin
Uebergrosser Greifer 18 Oversized hook
Uebergrosser Greifer mit Spule KFA 19 Oversized hook with bobbin
Grosser Greifer mit Spule KFA 20 Large hook with bobbin
Greiferlager rechts 21 Hook case right
Greiferlager links 22 Hook case left
Fadenabschneider, 23 Thread trimmer,
Fadenabschneider-Langarm Thread trimmer-long arm
Kurz-Fadenabschneider 24 Short thread trimmer
Spuler 25 Winder
Spannungsplatte Einnadel mech. 26 Tension plate 1 needle mech.
Spannungsplatte Einnadel pneu., 27 Tension plate 1 needle pneu.,
Spannungsplatte Einnadel pneu. Tension plate 1 needle pneu.
-Langarm -long arm

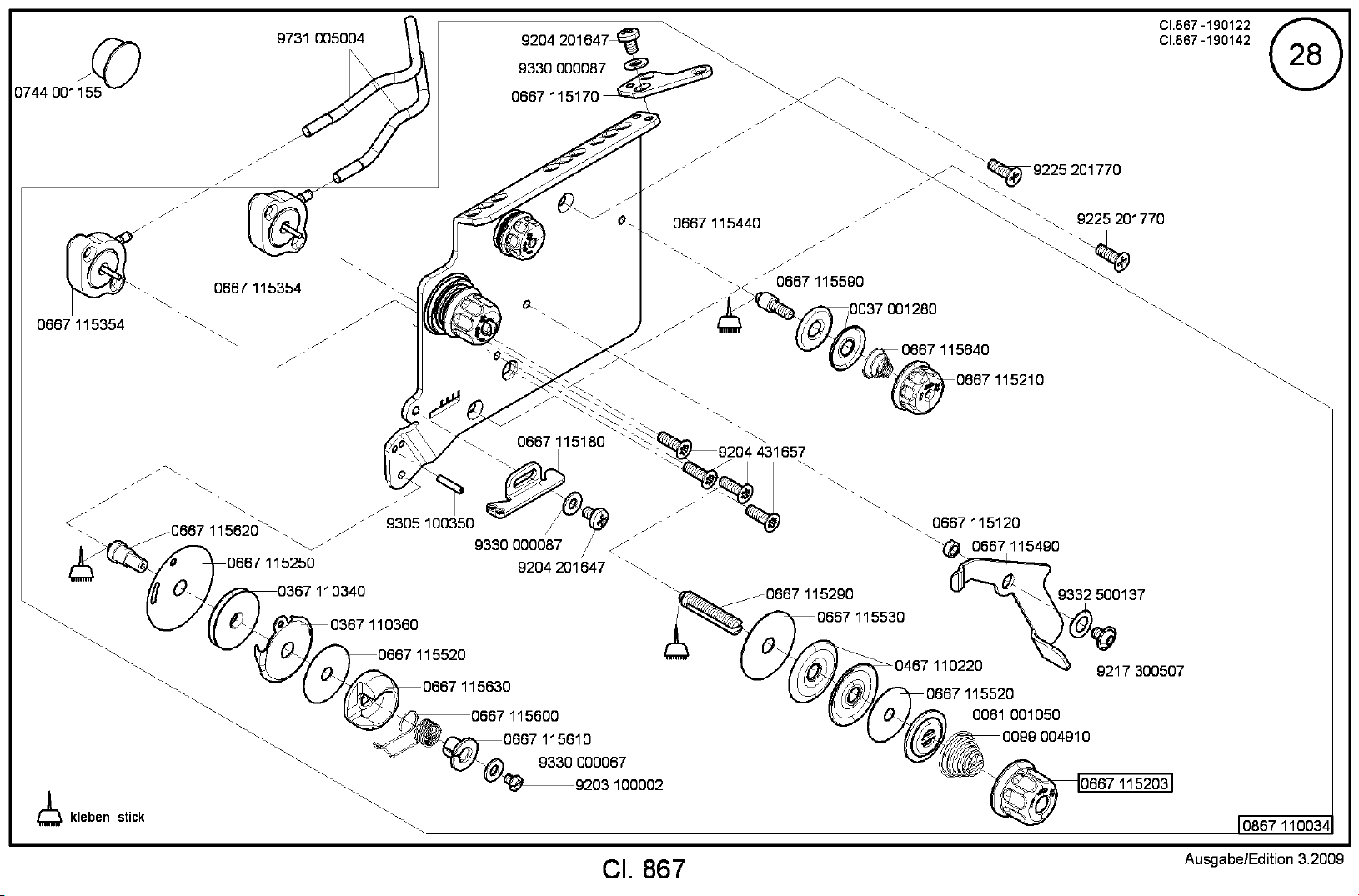

Spannungsplatte Einnadel pneu. 28 Tension plate 1 needle, pneu.
Spannungsplatte Zweinadel mech. 29 Tension plate 2 needles mech.
-long arm
-long arm
-long arm
short thread trimmer
short thread trimmer
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
867
Inhaltsverzeichnis Tafel / Table Contents
Spannungsplatte Zweinadel pneu., 30 Tension plate 2 needles pneu.,
Spannungsplatte Zweinadel pneu. Tension plate 2 needles pneu.
Spannungsplatte Zweinadel pneu. 31 Tension plate 2 needles pneu.
Stichverstellung 1 Stichlaenge 32 Stitch adjustment 1 stitch length
Stichverstellung 2 Stichlaengen, 33 Stitch adjustment 2 stitch lengths,
Stichverkuerzung Stitch reduction
Verriegelung mech., pneu., 34 Backtacking mech., pneu.,
Stichverkuerzung Stitch reduction
Verriegelung mech.-Langarm 35 Backtacking mech.-long arm
Magnetventileinheit, Taster, 36 Solenoid valve unit, Push-buttons,
Taster-Langarm Push-buttons-long arm
Magnetventileinheit, Taster, 37 Solenoid valve unit, Push-buttons,
Taster-Langarm Push-buttons-long arm Magnetventileinheit, Taster 38 Solenoid valve unit, Push-buttons Magnetventileinheit, Taster 39 Solenoid valve unit, Push-buttons
Zentralschmierung, 40 Central lubrication,
Zentralschmierung-Langarm Central lubrication-long arm
Zentralschmierung 41 Central lubrication
Arm, Fadenfuehrung, 42 Arm, Thread guide,
Integr. Diodennaehleuchte Sewing light LEDs
Arm, Integr. Diodennaehleuchte- 43 Arm, Sewing light LEDs-trimmer
Kantenschneider
Arm, Magnetventileinheit, 44 Arm, Solenoid valve unit,
Integr. Diodennaehleuchte Sewing light LEDs
- schaltbare nadelstangen -needle bar rocking mechanism
Arm, Fadenfuehrung-Langarm 45 Arm, Thread guide-long arm

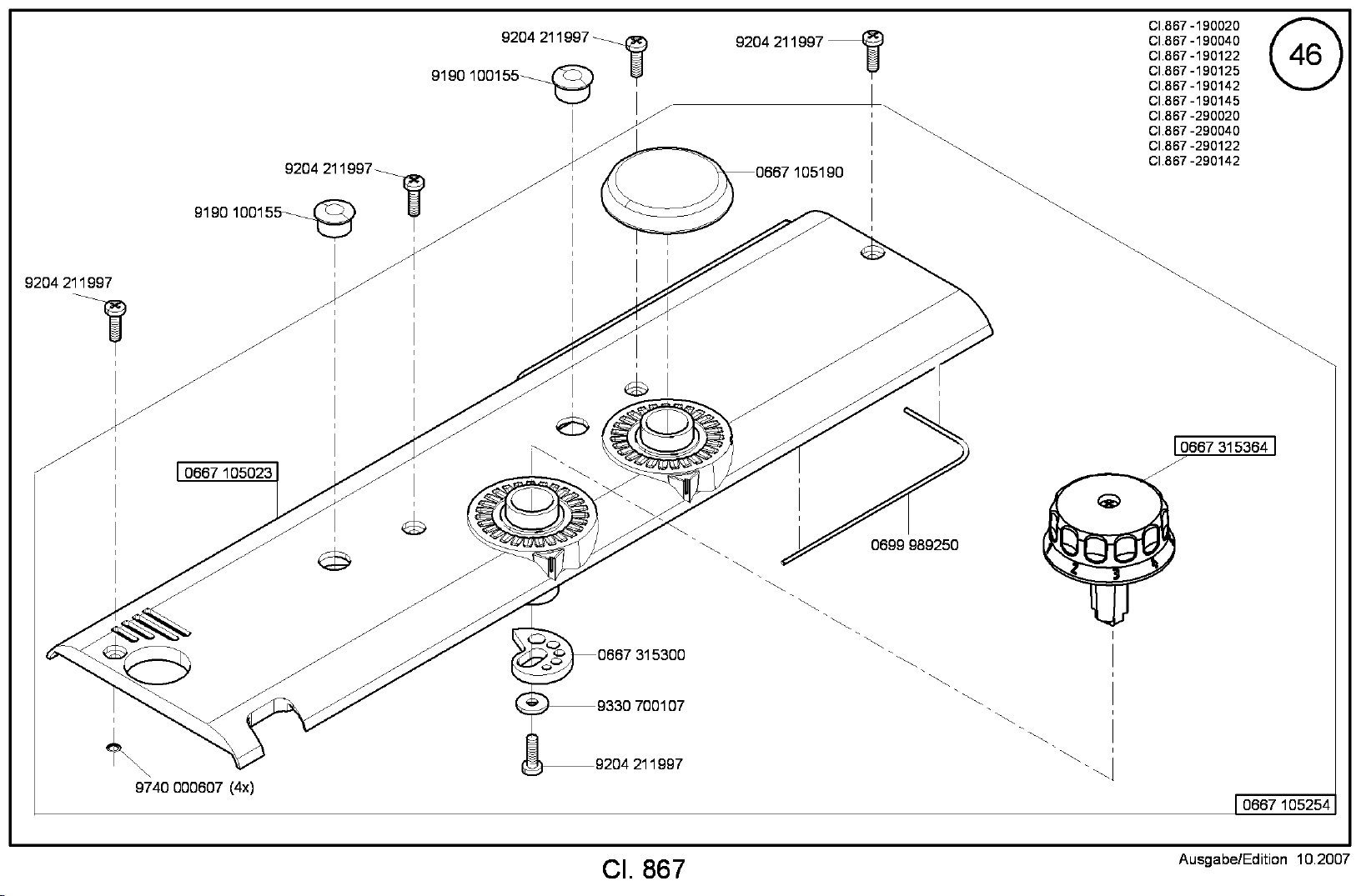

Armdeckel ECO 46 Arm c over ECO
Armdeckel ECO-Langarm 47 Arm cover ECO-long arm
Armdeckel CLASSIC 48 Arm cover CLASSIC
Armdeckel CLASSIC-Langarm 49 Arm cover CLASSIC-long arm
Armdeckel CLASSIC mit Blockierung 50 Arm cover CLASSIC with blocking
Grundplatte-Langarm 52 Bed plate-long arm
Kantenschneider 54, 55 Trimmer
Naehleuchte Halogen 56 Sewing lamp halogen
Naehantrieb, Bedienfeld 57 Motor, Control panel
Teilesatz fuer FIR 1147-F752.3 und 58 Part set for FIR 1147-F752.3 and
FIR 1148-F752.3 FIR 1148-F752.3
Teilesazt fuer EFKA VD552KV/6F82DA 59 Part set for EFKA
Teilesatz fuer EFKA DC1600/DA82GA 60 Part set for EFKA
Teilesatz fuer EFKA DC1550/DA321G 61 Part set for EFKA
Teilesatz fuer EFKA DC 1500 62 Part set for EFKA DC 1500
Gestell-Langarm 64 Stand-long arm
-Langarm -long arm
Grundplatte 51 Bed plate
Einfassen 53 Facing
VD552KV/6F82DA
DC1600/DA82GA
DC1550/DA321G
Gestell 63 Stand
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
867
Inhaltsverzeichnis Tafel / Table Contents
Wartungseinheit 65 Maintenance unit
Beipack 66, 67 Accessories
Beipack-Langarm 66, 68 Accessories-long arm
Restfadenwaechter 69 Thread monitor
Elektropneum. Nadelkuehlung 70 Electropneum. needle cooling
Integr. Diodennaehleuchte 71 Sewing light LEDs
Nahtmittenfuehrung schwenkbar Swivelling seam centre guide
von vorne pneum. schaltbar
Fuesschenlueftung pneu., 74 Sewing foot lift pneu.,
Fuesschenlueftung mech. Manual foot lift pedal
Stichlaengeblockierung 76 Stitch length blocking
von oben, unten upper, lower
Netzteil K Power supply K Kantenanschlag Edge guide Kantenanschlag Edge guide
Lineal auf Schieber Edge guide
Rollenanschlag Roller stop
Nahtmittenfuehrung Seam centre guide Nahtmittenfuehrung 72 Electropneum. seam centre guide
Eindiodennaehleuchte 73 Sewing lamp LED
Reflexlichtschranke 75 Light barrier
Drehzahlregler Speed regulator
Index Index
Stichplattenschieber Slide
Befestigungsteile fuer Naeheinrichtung Fastening parts for sewing
Naeheinrichtungen Sewing equipment
Bauschaltplan Wiring diagram
Pneu. Geraeteplan Pneumatic circuit plan
equipment
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
867
Einnadel-Maschine single needle machine
Zweinadel-Maschine two needle machine
mit Fadenabschneider with thread trimmer
ohne Fadenabschneider without thread trimmer
grosser Greifer large hook
uebergrosser Greifer (XXL) oversized hook (XXL)
Langarm/long arm
Kurz-Fadenabschneider short thread trimmer
ohne Kurz-Fadenabschneider without short thread trimmer
Greifer links der Nadel hook left of the needle
Greifer rechts der Nadel hook right of the needle
Teileliste und Naeheinrichtungen
Parts List and Sewing Equipment
867
mit Kantenabschneider with edge trimming
Schaltbare Nadelstangen needle bar rocking mechanism
kleben/stick
N nicht einzeln lieferbar/not available as separate part
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
0002 007504 9500 56 0002 007504 8580* 56
0037 001280 26,27,28,29,30,31 0048 001814 67 0052 000369 66 0053 000350 26,29 0061 001050 26,27,28,29,30,31 0067 000903 67 0067 000904 67 0077 110230 66 0099 004910 26,27,28,29,30,31 0100 030590 59 0104 250010 66 0195 010111 54 0211 000634 21,22 0211 000648 21,22 0211 000699 66 0211 004516 3 0216 000603 25 0219 000321 42,43,44,45 0223 000452 67,68 0223 000454 67,68 0223 000481 67,68 0223 000483 67,68 0244 000403 25 0244 000700 25 0244 014619 54 0245 001660 A 15,16 0265 000911 26,29 0271 000275 25 0271 001639 32,33 0291 000159 3
0291 000334 32,33 0291 000347 42,43,44,45 0291 000537 40,41 0291 000538 40,41 0367 105083 6,7,8,9 0367 105180 6,7,8,9 0367 105910 56 0367 105950 66 0367 110340 26,27,28,29,30,31 0367 110360 26,27,28,29,30,31 0367 120100 3 0367 125020 6 0367 125194 3 0367 135200 13,74 0367 140050 51,52 0367 145110 11 0367 145180 6,7,8,9 0367 150860 40,41 0367 165120 6,7,8 0367 165140 8 0367 165970 14,34 0367 240040 53 0367 240440 53 0367 240520 53 0367 240530 53 0367 240540 53 0367 240940 53 0367 250020 66 0367 315014 6,7 0367 315024 6,7 0367 315130 6,7 0367 315234 6,7
0367 385133 3 0367 495010 42,43,44,45 0367 595124 74 0396 111320 66 0396 140050 53 0467 110220 26,27,28,29,30,31 0467 150040 15 0467 150120 15,16,20 0467 150130 15,16 0467 150440 15,16,17,18,19,20 0491 030652 8,34 0556 000821 A 32,33 0570 000572 73 0570 001847 36,37,38,39,44,
53,74 0667 100050 3,4 0667 105023 46,48,50 0667 105024 48 0667 105040 1 0667 105053 1 0667 105060 42,43,44,45 0667 105070 58,59,60,62 0667 105080 2 0667 105100 59,60 0667 105120 42,45 0667 105144 42,45 0667 105164 42,72,75 0667 105190 46,47 0667 105254 46 0667 105264 58,59,60,62 0667 105280 58,61,62 0667 105294 50
0667 105320 42,44,45 0667 110340 42,43,44,45 0667 115070 26,29 0667 115080 26,29 0667 115090 26,29 0667 115094 29 0667 115110 29,31 0667 115120 26,28,29,31 0667 115130 26,29 0667 115134 26,29 0667 115140 26,29 0667 115150 26,29 0667 115160 26,29 0667 115170 26,27,28,29,30,31 0667 115180 26,27,28,29,30,31 0667 115203 26,29,30,31 0667 115210 26,27,28,29,30,31 0667 115220 30,31 0667 115250 26,27,28,29,30,31 0667 115280 42,45 0667 115290 26,27,28,29,30,31 0667 115320 3 0667 115354 27,28 0667 115360 26,29 0667 115390 67 0667 115420 26,29 0667 115430 26,29 0667 115440 27,28 0667 115444 27 0667 115490 26,28 0667 115514 26 0667 115520 26,27,28,29,30,31
0667 115530 26,27,28,29,30,31 0667 115570 29,30,31 0667 115580 29,30,31 0667 115590 26,27,28,29,30,31 0667 115600 26,27,28 0667 115610 26,27,28,29,30,31 0667 115620 26,27,28 0667 115630 26,27,28,29,30,31 0667 115640 26,27,28,29,30,31 0667 115680 76 0667 115690 76 0667 115730 42 0667 115743 42 0667 115760 42,43 0667 115864 30,31 0667 115874 30,31 0667 125033 3 0667 125060 5 0667 125100 3 0667 125143 3 0667 125150 3 0667 125160 3 0667 125243 3 0667 125254 3 0667 135013 11 0667 135033 11 0667 135040 12 0667 135073 12 0667 135094 11 0667 135103 11 0667 135124 11 0667 135150 12
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
0667 135190 6,7 0667 135194 6,7 0667 135204 13,74 0667 135294 74 0667 135310 76 0667 135320 76 0667 145044 2,61 0667 145074 2 0667 145094 61 0667 145264 2 0667 145303 2 0667 145323 67 0667 145354 67 0667 145390 51,52 0667 145410 67 0667 145464 2 0667 150830 17,18,19,20 0667 150840 17,19,20 0667 150850 17,18,19,20 0667 150860 17 0667 150870 17,18,19,20 0667 150880 69 0667 155100 21,22 0667 155114 21 0667 155390 21,22 0667 155403 21,22 0667 155424 21,22 0667 155440 21 0667 155450 22 0667 155460 21,22 0667 155474 21 0667 155484 22
0667 155490 21,22 0667 155530 21,22 0667 155540 21,22 0667 155550 21,22 0667 155594 15 0667 155604 15 0667 155614 17 0667 155634 17 0667 155660 15 0667 155720 22 0667 155820 69 0667 155824 69 0667 155830 69 0667 155840 44,53,69 0667 155854 69 0667 155893 21,22 0667 155900 21,22 0667 155930 44,53,69 0667 155940 2 0667 155950 21 0667 156014 69 0667 156034 19 0667 156044 19 0667 156130 15,16 0667 156180 17,18,19 0667 156190 15,16,20 0667 156210 17,18,19,20 0667 156320 15,16 0667 156330 17,18,19,20 0667 156440 17,18,19 0667 160170 32,33 0667 160350 32,33
0667 160374 32,33 0667 160480 6,7,8 0667 165063 8 0667 165130 6,7 0667 165133 8 0667 165134 8 0667 165154 8 0667 165164 8 0667 165190 34 0667 165210 34 0667 165220 34 0667 165234 32,33 0667 165243 32,33 0667 165250 32,33 0667 165260 32,33 0667 165273 32,33 0667 165284 32,33 0667 165290 32,33 0667 165304 32,33 0667 165354 33 0667 165370 8 0667 165390 9 0667 165403 9,10 0667 165423 9,10 0667 165454 9 0667 165500 9,10 0667 165550 8 0667 165560 67 0667 165570 34 0667 165580 8 0667 165620 76 0667 165700 34
0667 170070 25 0667 170120 25 0667 175010 25 0667 175020 25 0667 175030 25 0667 175034 25 0667 175040 25 0667 175053 25 0667 175060 25 0667 175083 25 0667 175104 25 0667 175114 25 0667 235010 3 0667 245003 71 0667 245004 71 0667 245010 71 0667 310563 6,7 0667 315053 6,7 0667 315113 6,7 0667 315150 6,7,8,9,11 0667 315164 6,7 0667 315174 14 0667 315203 5 0667 315213 5 0667 315223 5 0667 315243 5 0667 315253 5 0667 315280 6,7 0667 315290 6,7 0667 315300 46,47,48,49,50 0667 315310 6,7 0667 315314 6,7
0667 315320 6,7 0667 315330 6,7 0667 315354 48,49 0667 315364 46,47,48,49 0667 315423 9 0667 315433 70 0667 315454 50 0667 315464 50,76 0667 355103 23 0667 355110 23 0667 355123 23 0667 355130 23 0667 355140 23 0667 355150 23,24 0667 355173 23 0667 355174 23 0667 355240 40,41 0667 355260 24 0667 355270 24 0667 355283 24 0667 355300 24 0667 355310 24 0667 355324 24 0667 355343 24 0667 355344 24 0667 355363 24 0667 355410 24 0667 355420 23,24 0667 385013 6,7,8 0667 385033 40,41 0667 385070 42 0667 385143 40,41
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
0667 385174 40,41 0667 385180 42,45 0667 385220 40,41 0667 495093 36,37,38,39 0667 495104 33,76 0667 495110 33,76 0667 495120 74 0667 495290 36,37,38,39 0667 495304 42,43,45,71 0667 495350 73 0667 595050 72 0667 595204 76 0688 100050 61 0688 100124 61 0688 100173 1 0688 130260 12 0688 130280 11 0688 130290 11 0688 130363 67 0688 130384 67 0688 140060 61 0688 140070 61 0688 350254 23 0688 350264 23 0688 380040 40,41 0688 380120 67,68 0688 380130 40,41 0688 380140 67,68 0688 380163 4 0699 979104 12,21,22,40,41 0699 979265 69,70
0699 989250 42,44,45,46,47,
48,49,50,54,72,75 0700 000043 63,64 0700 000044 63,64 0700 000045 63,64 0700 000050 63,64 0700 000090 66,68 0700 000091 66 0700 086702 63 0700 086704 63 0700 086764 64 0700 086766 64 0725 000520 B 58,59,60,62 0742 002096 65 0744 001155 27,28,30,31 0744 001793 A 65 0744 001793 B 65 0744 001796 65 0767 150170 69 0767 150590 15,16,17,18,19,20 0791 000007 66 0791 001081 66 0791 001094 66 0791 001096 66 0791 580100 66 0797 003031 65 0798 000677 58,59,60,61,62 0798 003292 57,61 0798 120213 73 0798 120401 70,73 0798 447914 56,73 0798 500088 56
0818 160210 8 0867 100030 55 0867 100043 48 0867 100044 48 0867 100050 43 0867 102043 47,49 0867 102044 49 0867 102244 47 0867 102353 47,49 0867 102360 45 0867 102370 1 0867 110014 43 0867 110020 43 0867 110034 28 0867 110050 43 0867 120024 4 0867 120043 4 0867 120070 4 0867 120080 4 0867 120090 4 0867 120100 4 0867 120110 4 0867 120120 4 0867 120130 4 0867 120140 4 0867 120150 4 0867 120160 4 0867 120170 4 0867 120220 44 0867 120233 44 0867 120250 44 0867 120270 44
0867 120280 4 0867 120294 44 0867 120300 4 0867 120320 44 0867 120340 4 0867 120350 4 0867 120360 4 0867 120370 4 0867 120380 4 0867 120390 44 0867 120400 4 0867 120410 4 0867 120420 4 0867 120423 4 0867 120440 4 0867 120520 44 0867 120533 4 0867 120564 44 0867 120574 44 0867 122043 3 0867 132063 68 0867 132070 68 0867 132084 68 0867 132093 68 0867 132113 68 0867 132133 11 0867 132143 11 0867 140030 51,52 0867 140704 61 0867 140724 61 0867 142164 68 0867 150204 20
0867 150214 20 0867 150323 21 0867 150333 22 0867 150343 21,22 0867 152050 2 0867 160024 76 0867 160620 6,7,8 0867 160630 6,7,8 0867 160640 6,7 0867 162034 35 0867 162040 35 0867 162043 35 0867 162053 11 0867 162064 35 0867 162070 35 0867 162160 35 0867 162173 8 0867 172014 2 0867 210060 70 0867 210100 70 0867 310430 6,7 0867 310440 6,7 0867 312034 14 0867 312050 7 0867 312070 7 0867 330013 54 0867 330020 54 0867 330040 55 0867 330060 54 0867 330063 54 0867 330070 54 0867 330103 54
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
0867 330110 54 0867 330120 54 0867 330133 54 0867 330150 54 0867 330160 54 0867 330170 54 0867 330180 54 0867 330200 54 0867 330230 54 0867 330253 54 0867 330263 55 0867 330310 54 0867 330314 54 0867 330340 54 0867 330510 54 0867 330513 54 0867 330580 54 0867 330704 54 0867 350083 24 0867 380010 43 0867 380020 41 0867 382014 40 0867 490010 67 0867 490030 75 0867 490084 44 0867 490130 53 0867 490144 53 0867 490154 53 0867 490164 53 0867 490180 43 0867 490294 74 0867 590014 70
0867 590024 70 0867 590054 70 0867 590104 69 0867 590114 69 0867 590124 69 0867 590134 69 0867 590354 74 0867 590364 74 0867 590464 34 0867 590503 53 0867 590510 53 0867 590523 53 0867 590533 53 0867 590553 53 0867 590560 53 0867 590574 53 0867 590583 53 0867 590590 53 0867 590600 53 0867 590610 53 0867 590620 53 0867 590634 53 0867 590640 44,53 0867 590650 10 0868 150400 16 0868 150414 16 0868 150434 16 0868 150450 18 0868 150464 18 0868 150484 18 0868 310080 6,7 0868 310084 6,7
0868 310090 6,7 0887 380010 40 0891 003342 36,37,38,39,44,53 0902 000423 51,52 0902 004102 4 0906 020164 64 0907 030200 64 0907 030410 64 0907 030484 58 0907 030494 59 0911 000290 42,43 0911 000339 72 0911 000478 69,70 0913 000731 66 0916 030364 64 0917 030510 64 0933 001544 40,41 0965 000511 53 0990 254306 57 0992 016580 15,16,17,18,19,20 0992 023560 15,16,17,18,19,20 0992 023577 15,16,17,18,19,20 0993 904247 66 0994 270980 64 0995 340617 66 0996 120387 53 0998 881010 21,22 0998 881610 6,7,34 0998 912080 3 0998 912110 21,22 0999 201114 51,52 0999 210839 53
0999 220752 40,41 0999 220848 72 0999 220851 44 0999 240376 22 0999 240389 69,70 0999 240394 70 0999 240408 38,39,55 1001 001162 42,43,44,45 1001 009243 53,72,75 6279 140164 2 9041 100015 6,7,8 9041 100025 3 9041 100030 21,22 9041 100035 40,41 9041 100203 40,41,66 9081 200250 66 9081 200303 66 9081 200500 66 9081 500010 66 9081 500051 66 9122 200121 54 9122 200161 1 9122 322200 5 9126 102500 7 9126 102520 6,7,8,32,33 9126 102540 6,8,32,33 9126 200064 54 9126 300061 21,22,54 9126 300073 53 9126 300088 21,22 9126 300089 54 9126 300220 11
9129 024235 3,4 9130 104205 62 9130 104213 60 9130 104220 58 9130 104225 58,59 9130 104230 59 9130 104240 59 9130 221130 2 9130 221140 61,62 9130 221250 55 9130 221290 61,62 9130 500050 60 9130 500070 58,59,60 9130 500090 59 9130 500110 58,59 9130 500130 59 9130 500750 62 9130 500770 62 9150 010090 53 9190 100105 68 9190 100113 67 9190 100155 46,48,50 9190 100226 21,22 9190 400120 32 9199 000004 36,37,39 9201 013767 60,62 9201 113277 67,68 9201 113317 61 9201 113677 67,68 9201 113767 59 9201 113777 58 9202 001653 15,17
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
9202 001658 4 9202 001667 44,72 9202 001678 3,25 9202 002057 6,7,8,34,44,53 9202 002058 9,10 9202 002067 40,41,68 9202 002077 21,22,24,32,33,
40,42,43,44,45, 53,55,56,61,67,
68,69,71,76 9202 002078 3 9202 002087 33,34,40,41,54,67 9202 002097 24,32,33,53,56 9202 002098 5,8,11,23,24,32,
33,35 9202 002107 23,24,40,72,76 9202 002117 35,76 9202 002377 53 9202 002497 7,42,43,44,53,54 9202 002507 61 9202 002517 53 9202 002527 54 9202 002877 71 9202 002887 54 9202 002888 32,33 9202 002898 21,22 9202 002908 21,22 9202 002917 53 9202 002918 6,7 9202 002927 11,65 9202 003017 54 9202 003738 42,43,44,45 9202 022467 40,41
9202 022477 23,24 9202 022497 23 9202 042067 53 9202 100537 23,42,51,52 9202 100538 24 9203 001807 4 9203 001827 4 9203 001868 33,76 9203 003077 70 9203 003097 69,70 9203 003107 74 9203 003137 44,53 9203 003157 69,70 9203 003167 44 9203 003177 54 9203 003637 53 9203 003797 64 9203 100002 26,27,28,29,30,
31,36,37,38,39,
44,53 9203 211830 15,16,17,18,19,20 9203 312412 3 9203 312447 72 9203 313047 53,70 9204 002363 51,52 9204 101657 6,7 9204 200447 36,39 9204 200517 36,37,38,39,44,
53,69,70,74
9204 201067 25,33,36,37,38,
39,75,76
9204 201647 26,27,28,29,30,
31,33,42,43,44, 45,51,52,54,55,
71,76 9204 201657 3,61,75 9204 201667 3,4,25,35,36,37,
38,39,40,41,42,
43,44,45,53,69,74 9204 201677 44,53 9204 201697 62,75 9204 201698 66 9204 201827 59 9204 201977 44 9204 202037 73 9204 202067 73,76 9204 211997 2,6,7,8,32,33,42,
44,45,46,47,48,
49,50,61,67,72 9204 301467 36,37,38,39,44,53 9204 301487 25 9204 302217 14,33,34 9204 431657 27,28,30,31,43 9205 101568 69 9205 101827 3,53 9205 101868 42,43 9205 101958 24 9205 102188 4 9205 102303 6,7 9205 102450 21,54,55 9205 102467 1,2,3,5,6,7,8,9,10,
11,12,14,21,22,
23,24,32,33,54 9205 102473 2
9205 102477 2,3,4,6,7,9,15,16,
17,18,19,20,26,
29,32,33,59,60,61 9205 102487 7 9205 102513 32,33 9205 102778 72 9205 102798 11 9205 121558 21,22 9205 122488 21,22 9205 162597 12 9206 100637 40,41,67,68 9207 150207 67 9207 161237 66 9207 170227 44,53,58,59,60,
61,62,63,64,73
9207 170437 42,43,44,45,56,
58,59,66,71 9207 170847 58,59 9207 170857 61 9207 171057 63 9207 171067 64 9217 000117 53 9217 000157 72 9217 300507 4,26,28,29,31,55 9225 201750 3 9225 201770 26,27,28,29,30,
31,42,43,45,56 9231 000367 24 9231 000387 11,53,54 9231 000388 24 9231 011137 67,68 9231 110037 25,74 9231 110057 59,64
9231 110108 54 9231 110127 64,68,72 9234 000067 32,33,43 9301 100941 4 9301 100991 4 9301 101001 4 9301 101561 23 9301 102203 6,7 9301 102471 35 9301 200660 21,22 9302 000100 40,41 9303 502990 61 9305 001680 64 9305 100350 26,27,28 9305 100370 29,30,31 9330 000027 4,33,76 9330 000067 26,27,28,29,30,31 9330 000087 3,5,8,24,26,27,28,
29,30,31,32,33, 44,53,59,61,67,
68,71,72,75,76 9330 000088 21,22,53,66 9330 000097 2,54,61,73 9330 000098 23 9330 000107 61,64,73 9330 000127 12 9330 000177 66 9330 200107 23,24 9330 200117 21,22,53 9330 300027 58,59,60,62 9330 700107 46,47,48,49,50 9330 900093 67,68
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
9330 900117 63,64 9332 500137 26,28,29,31 9333 000090 51,52 9334 000051 21,22 9334 001620 53 9334 001630 3,6,7,8,12,25,32,
33,54 9334 001640 4,5,9,10,53,54 9352 000120 54 9352 640050 67,68 9353 000087 21,22 9353 000350 2 9353 000420 2 9353 000470 1,2 9354 010150 54,55 9354 010210 2,61 9354 400800 4,21,22,40,41 9357 000050 23,24 9357 000060 53,54 9357 000070 6,7,8,12,13,14,21,
22,25,32,33,44,
54,74 9357 000080 9,10,26,29,54 9357 000090 5,6,7 9357 000100 32,33,68 9357 000129 6,7,8,32,33 9357 000173 11 9357 200056 64 9380 521220 67 9400 000090 51,52 9700 100040 72 9700 100094 14 9700 100100 33,34
9700 100102 53 9700 100103 13,74 9700 212044 54 9710 061200 36,37,38,39,44,
53,69,70,74 9710 063000 54 9710 900011 36,39 9710 900031 69,70,74 9710 900032 44,53 9710 900037 36,37,39 9710 900041 54 9710 900073 38 9710 920012 36,37,38,39,44,
53,54,70,74 9710 920013 72 9710 982003 36,37,38,39,44,
53,54,74 9710 982005 74 9731 001035 40,41 9731 002001 65 9731 005004 13,14,27,28,30,
31,33,34,36,37, 38,39,44,53,55,
70,74 9731 007035 3 9740 000607 46,47,48,49,50 9742 300100 53 9742 300190 14 9742 300195 13,74 9780 000108 65 9790 000220 70 9790 010010 30,31,74 9790 030020 69
9790 200000 36,37,38,39,74 9790 200001 74 9790 201000 36,37,38,39,44,
53,54 9790 201001 67,74 9790 202000 44,53 9790 315002 69 9800 110002 A 57 9800 110002 D 57 9800 120017 A 57 9800 130104 R 61 9800 130105 61 9800 310006 57 9800 310007 57 9800 327001 57 9800 327005 61,62 9800 330001 57 9800 330002 57 9800 330006 57 9800 330009 57 9800 330010 57 9800 330011 57 9800 330012 61 9800 330016 62 9800 331104 61 9800 360050 57 9815 301079 36,37,38,39 9815 301081 36,37 9815 301090 36,37,38,39 9815 301091 36,37,38,39 9815 301096 36,37 9815 310008 36,37,38,39
9815 310009 36,37,38,39 9815 580001 58 9815 920024 75 9815 920034 75 9815 925002 69 9820 110025 42 9822 510001* 56 9822 510003** 56 9822 510012 * 56 9822 510013 ** 56 9822 560001 73 9822 610000 ** 56 9822 642024 * 56 9822 642027 ** 56 9825 190400 58,59 9825 190104 57 9825 190502 58,59 9825 550001 36,37,38,39 9825 810302 56 9825 810319 57 9825 810401 66,71 9825 810412 57 9825 810417 61 9830 501010 36,37,38,39,44,
53,69 9830 502005 40 9830 502014 40,41 9840 104001 42,43,44,45,56,
71,73 9840 120001 58,59,60,61,62 9840 120003 14,42,43,44,45,
56,66,71,73
9840 120025 14,69,74
9840 120026 33,40,41,42,43,
44,45,56,71,73,
74,76 9840 120030 66 9840 120060 58,59,60,61,62 9840 120104 24,40,41 9840 120105 34,40,41 9840 120106 69 9840 121001 14,41,42,43,44,
45,53,56,66,70,
71,73,75 9840 121002 69,70,74 9840 123003 14,42,43,44,45,
56,58,59,60,61,
62,66,71,73 9840 130007 40,41 9840 130008 40,41 9840 132015 42,43,44,45,56,
71,73
9840 133012 42,43,44,45,56,
66,71,73
9840 133013 42,43,44,45,56,
71,73
9840 135012 42,43,44,45,56,
66,71,73 9850 001075 71 9850 001083 66 9850 001089 66 9850 867000 36,37,38,39 9850 867001 40,41 9850 867003 69 9850 867006 44,53 9870 001003 58 9870 001004 58 9870 001024 59
Klasse/Class: 867 Index Ausgabe/Edition: 12/2009
Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table Teile-Nr./Part-No. Tafel/Table
9870 001025 59 9870 001112 14 9870 001113 66 9870 367003 69,70 9870 767019 59,62 9870 867000 61,62 9870 867001 23,24 9870 867002 33,76 9870 867003 69 9870 867006 59,60 9870 867007 23 9870 867008 53 9870 867009 74 9870 867010 44 9880 001001 61 9880 001003 60,62 9880 867010 62 9880 867011 62 9880 867012 62 9880 867100 56 9880 867101 36,37 9880 867102 42,43,45,71 9880 867103 73 9880 867105 14 9880 867107 36,37 9880 867108 14 9880 867110 38,39 9880 867113 44 9880 867114 44 MG43 000062 63,64 MG43 000410 58 MG43 000484 61
MG46 000401 57 MG53 002501 63 MG53 007511 63 MG53 007921 65 MG53 007922 65 MG55 000501 63 MG58 000505 64 N800 005216 53 N800 005219 53 N800 005266 53 N800 005267 53 N800 005613 72 N800 005614 72 N800 005615 72 N800 005641 72 N800 005642 72 N800 005643 72 N800 005644 72 N800 005645 72 N800 005646 72 N800 005647 72 N800 005650 72 N800 075013 71 N800 080001 71 N800 080003 71 N800 080004 71 N800 080021 71 N800 080022 71 S283 003002 35 S321 833821 68 S443 000006 68 Z100 011022 21,22
Z132 001452 70
Näheinrichtungen Sewing equipment
867
Ausgabe
Edition
02.06
Blatt
1
Page
Fortsetzung Blatt Continued page
Pneumatische Anschluss/Pneumatic connection
Die Näheinrichtungen: E24/6/9, E24/8/9, E24/10/9, E24/12/9, E24/8/12, E24/10/12, E24/12/12, E24/14/12, beinhalten auch die unten abgebildete Komponente.
The following sewing equipments: E24/6/9, E24/8/9, E24/10/9, E24/12/9, E24/8/12, E24/10/12, E24/12/12, E24/14/12, include also the below reproduced component.
0867 590064
2
10
= Änderung / Modification
Näheinrichtungen Sewing equipment
E1 E2
867
Ausgabe
Edition
02.06
Blatt
2
Page
Fortsetzung Blatt Continued page
3
E3
E4
E5 E6
= Änderung / Modification
Näheinrichtungen Sewing equipment
867
Ausgabe
Edition
02.06
Blatt
3
Page
Fortsetzung Blatt Continued page
44
E7
E11
E8
E12
E14
E15
= Änderung / Modification
Näheinrichtungen Sewing equipment
867
E16 E17
Ausgabe
Edition
12.08
Ersetzt Ausgabe/
Replaced Edition
02.06
Blatt
4
Page
Fortsetzung Blatt Continued page
5
E18
E25
E26 E31/3
= Änderung / Modification
Näheinrichtungen Sewing equipment
867
Ausgabe
Edition
12.08
Ersetzt Ausgabe/
Replaced Edition
10.07
Blatt
5
Page
Fortsetzung Blatt Continued page
6
E31/5
E36
E31/8
E38
E41
E42
= Änderung / Modification
Näheinrichtungen Sewing equipment
867
Ausgabe
Edition
12.08
Ersetzt Ausgabe/
Replaced Edition
10.07
Blatt
6
Page
Fortsetzung Blatt Continued page
7
E46
E101
E49
E102
= Änderung / Modification
Näheinrichtungen Sewing equipment
867
Ausgabe
Edition
11. 09
Ersetzt Ausgabe/
Replaced Edition
10.07
Blatt
7
Page
Fortsetzung Blatt Continued page
8
E21/4 E721/4
E21/6 E721/6
E21/5 E721/5
E21/8 E721/8
E21/10 E721/10
E21/12 E721/12
= Änderung / Modification
Näheinrichtungen Sewing equipment
867
Ausgabe
Edition
11. 09
Ersetzt Ausgabe/
Replaced Edition
10.07
Blatt
8
Page
Fortsetzung Blatt Continued page
9
E21/14 E721/14
E21/18 E721/18
E21/16 E721/16
E21/20 E721/20
E21/22 E721/22
E21/50 E721/50
= Änderung / Modification
Loading...
