DURKOPP 768 Parts List

ß

Tei le lis te und Näheinrichtungen
Spa re Parts List and Se wing Equipment

768

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon [phone] • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com

Aus ga be / Edi ti on: 07/2006 Prin ted in Fe de ral Re pub lic of Ger ma ny Tei le-Nr./Part.-No.: 0791 768801

Tei le lis te und Nä hein rich tun gen

Spa re Parts List and Se wing Equipment

768

Inhaltsverzeichnis Tafel / Table Contents

Oberteil 1 Base typ

Arm wel le 2 Arm shaft

Arm de ckel 3 Co ver pla te

Schwin ge 4 Os cil la ting crank

Na del trans port 5 Need le trans port

Stell wel le 6 Set ting stem

Stich ver stel lung 7 Stitch ad ju sting

Ober trans port 8 Uni son feed

Hand rad 9 Handw heel

Hub ge trie be 10 Lift gea ring

Nähfusslüftung 11, 12 Se wing foot lift

Fa den span nung 13, 14 Thre ad ten si on

Grei fersäule 15 - 19 Hook co lumn

Trans portsäule 20 - 22 Transp. co lumn, cpl.

Trans port bal ken 23 Feed bar

Un ter wel le 24 Lo wer shaft

Hub wel le 25 Stro ke shaft
Grei fer la ger 26 - 29 Hook bea ring

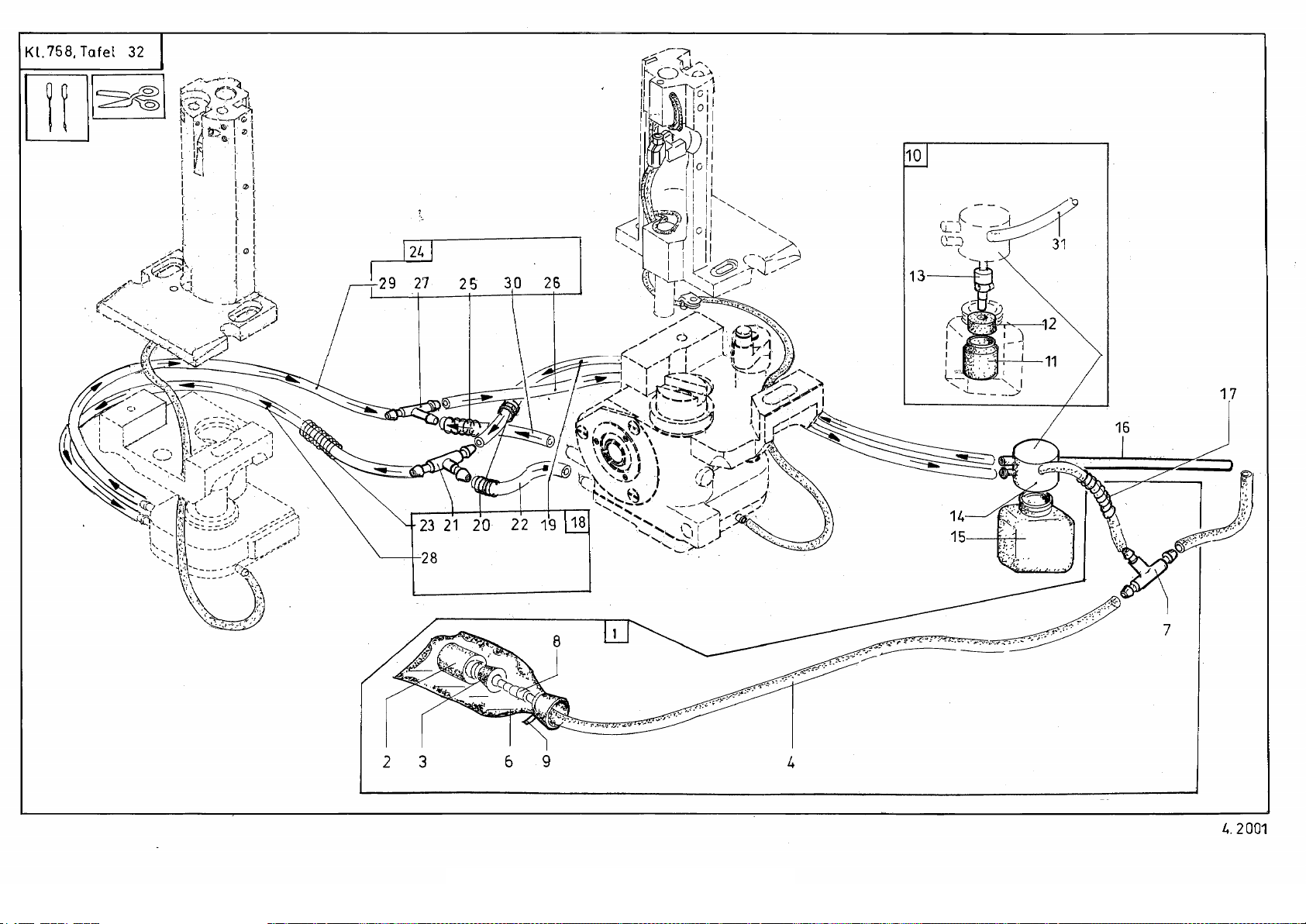

Schmie rung 30 - 35 Lu bri fi ca ti on

Fusslüftung 36, 37 Foot lif ting

Stich stel ler 38 Stitch re gu la tor

Tas ter 39 Sen sors

Ge stell 40 St and

An triebs pa ket 41, 42 Mo tor pa cka ge

Ver tei lung 43 Dis tri bu tor

Nähleuch te 44, 45 Se wing lamp

Mit tenführung 46 Seam cen ter gui de

Rol len hal ter 47 Rol ler hol der

Be fes ti gungs schrau ben für 48 Screws for se wing equip ment

Nähein rich tun gen

Bei pack 49, 50 Ac ces so ries

Bei pack / Er dung 51 Ac ces so ries / Groun ding set

Restfadenwächter (RFW 13-7) 52 Thread monitor (RFW 13-7)

Nähein rich tun gen Sie he An hang! Se wing equip ment

See ap pen dix!

Pläne Plans

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

OBERTEIL base type

2 0768 100010 ARM arm10004

3 0768 140010 GRUNDPLATTE plate10005

4 9202 003738 ZYL. SCHR. cyl. screw10006

5 0971 430190 SCHEIBE washer10007

6 0367 140100 FUSS foot10008

7 0467 100353 KOPFDECKEL K head cover10009

(MIT POS.9,10) (with pos.9,10)

9 0699 989250 RUNDSCHNUR bar10011

10 0467 100400 OELKISSEN oil pillow10012

11 9202 042488 ZYL. SCHR. cyl. screw10013

12 9202 042508 ZYL. SCHR. cyl. screw10014

13 0767 140014 DECKEL K cover plate cpl.10015

(MIT POS.14,15) (with pos.14,15)

14 0367 140040 OELANZEIGER oil indicator10017

15 0367 140020 DECKEL cover10018

16 0367 140030 DECKELDICHTUNG gasket10019

17 9202 042488 ZYL. SCHR. cyl. screw10020

18 0396 140050 DICHTSCHEIBE gasket10021

19 0767 100010 STOPFEN plug10022

20 0367 310180 SCHAUGLAS inspection glass10023

21 0990 240164 VERSCHL.STOPFEN plug10024

23 0995 110210 VERSCHL. SCHR. screw10025

24 9792 301010 DICHTRING gasket ring10026

25 0768 140020 ZWISCHENPLATTE plate10027

26 9202 002898 ZYL.SCHR. cyl. screw10028

27 0990 240165 SCHUTZSTOPFEN plug10029

28 9205 102468 GEW. STIFT threaded pin10030

29 9205 102158 GEW. STIFT threaded pin10031

001Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

ARMWELLE arm shaft

1 0767 100034 ARMWELLE K arm shaft cpl.10035

(MIT POS. 2, 6-9) (with pos.2, 6-9)

2 0467 100284 ARMWELLE ,V arm shaft,cpl.10037

(MIT POS. 5) (with pos. 5)

5 9202 042488 ZYL. SCHR. cyl.screw10039

6 0467 100290 GEGENGEWICHT counterweight10040

7 9205 102783 GEW. STIFT threaded pin10041

8 9120 080110 RILLENKUGELLAGER ballbearing10042

9 9129 016050 SPRENGRING spring ring10043

10 0216 000052 GEW. STIFT threaded pin10044

11 0767 100044 LAGERHUELSE K bearing bush10045

(MIT POS.12, 15, 16) (with pos.12, 15, 16)

12 0367 100353 LAGERHUELSE K bearing bush10047

(MIT POS. 14) (with pos. 14)

14 9205 102478 GEW.STIFT threaded pin10049

15 9120 030200 RILLENKUGELLAGER ball bearing10050

16 9352 000200 SICH. RING retainer ring10051

17 0367 170013 MITNEHMERRAD K catch wheel cpl.10052

(MIT POS.19) (with pos.19)

19 9205 102488 GEW. STIFT threaded pin10054

20 0367 150163 ZAHNRIEMENRAD V belt pulley10055

(MIT POS.14, 25) (with pos. 14, 25)

25 9205 122488 GEW. STIFT threaded pin10057

26 0768 150150 ZAHNRIEMEN tooth belt10058

27 0767 100024 LAGERHUELSE K bearing bush cpl.10059

(MIT POS. 28, 31-33) (with pos. 28, 31-33)

28 0367 100063 LAGERHUELSE K bearing bush10061

(MIT POS. 14) (with pos.14)

31 9352 000200 SICH. RING retainer ring10063

32 9120 080110 RILLENKUGELLAGER ballbearing10064

33 9129 016050 SPRENGRING spring ring10065

002Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

ARMDECKEL cover plate

2 0170 100030 SCHUTZSTOPFEN plug10069

3 0221 110154 VORSPANNUNG K pretension cpl.10070

(MIT POS.4-10) (mit pos.4-10)

4 0993 411208 RAENDELMUTTER knurled nut10072

5 0396 110470 DRUCKFEDER presser spring10073

6 0037 001280 FADENSP.SCHEIBE thread tension disc10074

7 0221 110150 SCHEIBE disc10075

8 0221 110160 BUCHSE bushing10076

9 0396 170160 FADENFUEHRUNG thread guide10077

10 0396 170170 GEW.BOLZEN threaded bolt10078

11 0067 320150 DRUCKFEDER presser spring10079

12 0367 100480 BOLZEN bolt, stud10080

13 0367 100490 SCHUTZBLECH guard plate10081

14 0367 100510 ABDECKUNG cover10082

15 0367 100643 EINST.SCHEIBE V reg disc10083

(MIT POS. 52) (with pos. 52)

16 0367 170020 BUNDBUCHSE bushing10085

17 0367 170033 AUSLOESEHEBEL K release lever10086

(MIT POS.18, 20-23) (with pos.18, 20-23)

18 0196 001890 DRUCKFEDER presser spring10088

20 0367 170060 MESSER knife10089

21 0367 170070 SCHEIBE disc10090

22 9203 003067 ZYL SCHR. cyl. screw10091

23 9203 003027 ZYL. SCHR. cyl. screw10092

24 0367 170044 SPULERWELLE K winder shaft10093

(MIT POS.25,26) (with pos.25,26)

25 0367 170040 KLEMMFEDER fixing clamp10095

26 0396 170330 SPULERWELLE winder shaft10096

27 0367 170083 SPULERRAD K winder whee10097

(MIT POS.28,29) (with pos.28,29)

28 0998 861590 O-RING ring10099

29 9205 102168 GEW. STIFT threaded pin10100

30 0367 170090 FADENFUEHRUNG thread guide10101

31 0396 170060 HUELSE bushing10102

003Tafel/ Table:

32 0396 170080 DRUCKFEDER presser spring10103

33 0396 170253 SPULERBOCK V winder block10104

35 0396 170270 EINRUECKKLOBEN block10105

36 0396 170283 AUSLOESENOCK.V release cam10106

(MIT POS. 38) (with pos. 38)

38 9205 162168 GEW. STIFT screw10108

39 0430 277360 SCHEIBE disc10109

40 0467 100373 ARMDECKEL arm cover10110

41 0699 989250 RUNDSCHNUR rubber ring10111

42 0894 450378 FAECHERSCHEIBE disc10112

43 0994 330757 HALBRD. KB.NAGEL pin10113

44 9357 000050 SICH. SCHEIBE fastennig disc10114

45 0998 881040 PASZSCHEIBE washer10115

46 9203 313652 SENKSCHR. sunk screw10116

47 9234 000067 6KT. MUTTER hexagonal nut10117

48 9330 000087 SCHEIBE disc10118

49 9231 000378 6KT. MUTTER hexagonal nut10119

50 9840 136002 VERSCHL.STOPFEN plug10120

51 0396 170260 SPULERARM arm10121

52 0467 100510 RING ring10122

53 0467 100010 FADENH.SCHUTZ protector10123

54 9202 002067 ZYL. SCHR. cyl. screw10124

55 9330 000087 SCHEIBE disc10125

56 9202 042488 ZYL. SCHR. cyl. screw10126

57 9203 003647 ZYL. SCHR. cyl. screw10127

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHWINGE oscillating crank

2 0367 120283 NADELSTG. SCHW. V nedle bar wippe10131

5 0367 120100 OELKISSEN oil satchel10132

6 9203 313668 SENKSCHR. sunk screw10133

7 9330 200097 SCHEIBE disc10134

8 0367 120270 PLATTE plate10135

9 0367 120080 NIPPEL nipple10136

10 9041 100020 OELDOCHT,RUND oil wick,round10137

11 9041 100031 OELDOCHT,RUND oil wick,round10138

12 0699 979100 SCHLAUCH hose10139

13 0367 120050 GLEITFUEHRUNG slide guide10140

14 9202 042078 ZYL. SCHR. cyl. screw10141

15 0367 120110 GEW . BOLZEN threaded bolt10142

16 0367 120040 GLEITSTEIN slide block10143

17 0367 120013 NADELSTG. GELENK V. needle bar joint cpl10144

(MIT POS.19) (with pos.19)

19 0367 120030 BUCHSE bushing10146

22 0367 120023 NADELSTG. KLOBEN V needle bar bock10147

(MIT POS.24, 25) (with pos.24, 25)

24 9205 161558 GEW. STIFT threaded pin10149

25 9203 003662 ZYL. SCHR. cyl. screw10150

26 0367 110520 FADENH.KURBEL thread lever crank10151

27 0768 110013 FADENHEBEL V thread take up lever cpl10152

32 0367 110040 LENKERBOLZEN bolt, stud10153

34 9231 000367 6KT. MUTTER hexagonal nut10154

35 0367 110030 FADENH.LENKER thread guide lever10155

36 0367 110060 BOLZEN bolt, stud10156

37 0367 110050 DICHTSCHEIBE gasket10157

38 0211 000208 NADELKRANZ needle rim10158

39 0367 110070 BUCHSE bushing10159

40 9205 102168 GEW.STIFT threaded pin10160

42 0367 310330 BUCHSE bushing10161

43 0367 120160 OELDOCHT oil wick10162

44 0998 880120 STUETZSCHEIBE support disc10163

45 0367 120093 KLEMMKLOBEN K block10164

004Tafel/ Table:

(MIT POS.47, 48) (with pos.47, 48)

47 9202 002097 ZYL. SCHR. cyl. screw10166

48 9330 000087 SCHEIBE disc10167

49 0367 232010 NADELSTANGE needle bar10168

NUR KL. 768-274-FLP-HP, only cl. 768-274-FLP-HP,

768-FA-273-RAP-HP 768-FA-273-RAP-HP

50 9202 001678 ZYL.SCHR. cyl. Screw10171

NUR KL. 768-274-FLP-HP, only cl. 768-274-FLP-HP,

768-FA-273-RAP-HP 768-FA-273-RAP-HP

51 0767 120064 NADELSTANGE K. needle bar cpl.10174

(MIT POS. 52-55) (with pos. 52-55)

NUR KL. 768-R374-FLP-HP, only cl. 768-R374-FLP-HP,

768-FA-R373-RAP-HP, 768-FA-R373-RAP-HP,

768-FA-L373-RAP-HP 768-FA-L373-RAP-HP

52 0767 120060 NADELSTANGE needle bar10179

53 9205 101528 GEW. STIFT threaded pin10180

54 9203 312411 SENKSCHR. screw10181

55 0291 000159 FADENFUEHRUNG thread quide10182

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

NADELTRANSPORT needle transport

2 0768 310013 NADELTR.HEBEL V needle transp.lever10186

(MIT POS. 4) (with pos 4)

4 0067 160490 BOLZEN bolt, stud10188

6 0367 160320 NIPPEL nipple10189

7 0699 979100 SCHLAUCH hose10190

8 9041 100015 OELDOCHT,RUND oil wick,round10191

9 0699 979100 SCHLAUCH hose10192

10 9041 100015 OELDOCHT,RUND oil wick,round10193

11 0367 160640 DICHTSTOPFEN plug10194

12 0367 311343 ZUGSTANGE V pull rod10195

16 0367 310013 KLOBEN K block cpl.10196

(MIT POS. 17) (with pos. 17)

17 9202 002898 ZYL.SCHR. cyl. screw10198

19 9357 000100 SICH.SCHEIBE fastennig disc10199

20 0768 310034 NADELTR. HEBEL K needle transp.lever cpl.10200

(MIT POS. 12,15, 25-27,31) (with pos.12, 15, 25-27, 31)

27 0367 310203 HEBEL K lever cpl.10202

(MIT POS.28, 4) (with pos.28, 4)

28 0367 311363 HEBEL V lever10204

(MIT POS. 29) (with pos.29)

29 9202 002908 ZYL. SCHR. cyl. screw10206

32 0768 310040 ANSATZSCHRAUBE screw10207

33 9233 010105 HUTMUTTER cap nut10208

34 0367 310023 ZUGSTANGE K pull rod10209

(MIT POS.6 - 8,11,12) (with pos.6 - 8, 11, 12)

35 0367 310673 KLOBEN K block cpl.10211

(MIT POS.16, 4) (with pos.16, 4)

36 0768 310023 ZUGSTANGE K. pull rod cpl.10213

(MIT POS. 6 - 8, 12) (with pos. 6 - 8, 12)

005Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

STELLWELLE setting stem

1 0367 160064 STELLWELLE K shaft cpl.10218

(MIT POS.2-6) (with pos.2-6)

2 0367 160060 STELLWELLE shaft10220

3 0367 160070 FUEHRUNG guide10221

4 0367 160090 GLEITSTEIN slide block10222

5 9202 002498 ZYL. SCHR. cyl. screw10223

6 0894 700738 FEDERRING elastic washer10224

7 0367 160110 KEIL key10225

8 0367 160120 DRUCKFEDER presser spring10226

9 9205 024868 GEW.STIFT threaded pin10227

10 0998 856800 SIMMERRING sealing ring10228

11 0998 857800 SIMMERRING sealing ring10229

12 0367 160383 KLOBEN K block cpl.10230

(MIT POS.13,16) (with pos.13,16)

13 0367 160373 KLOBEN V block10232

(MIT POS.14,15) (with pos.14,15)

15 9201 113338 6KT. SCHR. screw10234

16 0367 160380 BOLZEN bolt, stud10235

18 0367 160340 HEBEL lever10236

19 0992 023800 ZYL. SCHR. cyl. screw10237

20 0768 160020 ZUGSTANGE rod10238

21 0367 160360 BOLZEN bolt, stud10239

22 9205 101868 GEW. STIFT threaded pin10240

006Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

STICHVERSTELLUNG stitch adjusting

1 0367 160420 ACHSE axle10244

2 0367 130170 BUCHSE bushing10245

3 0367 130153 STELLRING K set-ring, adjusting cpl.10246

(MIT POS 5) (with pos 5)

5 9203 003948 ZYL. SCHR. cyl. screw10248

6 0367 160690 BUCHSE bushing10249

7 0367 160583 STICHST.GRIFF stitch reg hand10250

(MIT POS.11) (with pos.11)

(NUR KL. 768-274-FLP-HP , ( only cl. 768-274-FLP-HP ,

768-R373-FLP-HP) 768-R373-FLP-HP)

11 9202 002908 ZYL. SCHR. cyl. screw10254

16 0367 160600 STICHST. SKALA scala10255

18 0367 160563 GEW. SPINDEL threaded spindle10256

20 0053 000350 SCHEIBE disc10257

21 0367 160390 BUCHSE bushing10258

22 0367 160333 KLEMMKLOBEN block10259

(MIT POS. 24) (with pos. 24)

24 9202 002473 ZYL.SCHR. cyl. screw10261

25 0768 160070 BUCHSE bushing10262

(FUER 12MM STICHLAENGE) (for 12mm stitch length)

(NUR KL. 768-274-FLP-HP , (only cl. 768-274-FLP-HP ,

768-R374-FLP-HP) 768-R374-FLP-HP)

0367 160750 BUCHSE bushing

(FUER 9MM STICHLAENGE) (for 9mm stitch length)

(NUR 768- FA-273-RAP-HP , ( only 768- FA-273-RAP-HP ,

768-FA-R373-RAP-HP , 768-FA-L373-RAP-HP ,

768-FA-L373-RAP-HP) 768-FA-L373-RAP-HP)

26 0367 160400 AUSGLEICHSTUECK compens piece10271

27 0467 160230 STOPFEN plug10272

28 0367 160460 GLEITSTANGE slide bar10273

29 0367 160474 GLEITGABEL K slide fork cpl.10274

(MIT POS.33-38) (with pos.33-38)

33 0367 160530 ROLLE roll, roller10276

34 9357 000060 SICH.SCHEIBE fastennig disc10277

007Tafel/ Table:

35 0367 160410 BLATTFEDER leaf spring10278

36 9203 003947 ZYL.SCHR. cyl. screw10279

38 0999 210839 BUCHSE bushing10280

41 0367 160200 BUCHSE bushing10281

42 9330 000087 SCHEIBE disc10282

43 9202 002068 ZYL. SCHR. cyl. screw10283

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

OBERTRANSPORT unison feed

1 0767 310014 GELENK K joint cpl.10287

(MIT POS.2-27) (with pos.2-27)

2 0467 310083 WELLE V shaft10289

(MIT POS. 5, 6-8) (with pos. 5,6-8)

5 0467 310123 OELSCHLAUCH K. hose cpl.10291

(MIT POS. 10-13) (with pos. 10-13)

6 9202 042087 ZYL. SCHR. cyl. screw10293

7 9041 100050 OELDOCHT,RUND oil wick,round10294

8 0467 310100 STIFT pin10295

10 0367 310370 DICHTSTOPFEN plug10296

11 0699 979100 SCHLAUCH hose10297

12 9041 100015 OELDOCHT,RUND oil wick,round10298

13 0467 310220 FEDER spring10299

14 0467 310130 ZUGSTANGE draught-rod10300

15 0467 310140 OELKISSEN oil satchel10301

16 0467 310150 BLECH plate10302

17 9202 001653 ZYL. SCHR. cyl. screw10303

18 0467 310173 BOLZEN K bolt10304

(MIT POS.19,23) (with pos.19,23)

19 0367 310190 BOLZEN bolt, stud10306

20 9041 100015 OELDOCHT,RUND oil wick,round10307

21 0467 310163 BOLZEN K bolt cpl.10308

(MIT POS.19 ,23) (with pos. 19, 23)

22 0367 310190 BOLZEN bolt, stud10310

23 9041 100015 OELDOCHT,RUND oil wick,round10311

24 0367 310280 SICHERUNGSBLECH protection plate10312

25 9203 003627 ZYL.SCHR. cyl. screw10313

26 0467 310180 LENKER rod10314

27 0367 310210 GELENK joint10315

28 0467 310200 BOLZEN bolt, stud10316

29 9203 403670 ZAPFENSCHR. screw10317

31 0467 310213 BOLZEN K bolt, cpl.10318

(MIT POS. 33) (with pos. 33)

33 0699 991582 PFEIFENREINIGER oil wick10320

008Tafel/ Table:

34 0367 130640 GLEITSTEIN slide block10321

35 0367 130630 FUEHRUNG guide10322

36 9202 022488 ZYL. SCHR. cyl. screw10323

37 0467 130283 STOFFDR.STANG.V foot bar10324

40 0367 130680 OELDOCHT oil wick10325

42 9840 121001 KABELBINDER cable tie10326

43 0367 130920 BUCHSE bushing10327

44 9205 162183 GEW. STIFT threaded pin10328

48 0467 310233 TRANSP.FUSZST.V feeding footbar10329

51 0367 310330 BUCHSE bushing10330

52 0367 310153 STELLRING K adj ring10331

(MIT POS.53,54) (with pos.53,54)

53 0367 310150 STELLRING adj ring10333

54 9203 003957 ZYL. SCHR. cyl. screw10334

55 0467 310110 RING ring10335

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

HANDRAD handwheel

2 0768 100100 HANDRAD handwheel10339

3 0768 100110 RIEMENSCHEIBE beltdisc10340

4 9205 122498 GEW. STIFT threaded pin10341

5 9205 102488 GEW. STIFT threaded pin10342

6 9202 002508 ZYL. SCHR. cyl. screw10343

7 0894 450378 FAECHERSCHEIBE disc10344

8 9202 004317 ZYL. SCHR. cyl. screw10345

9 0894 700758 FEDERRING elastic washer10346

10 0767 150144 SPANNROLLE K belt tensioner cpl.10347

(MIT POS.11-18) (with pos.11-18)

11 0767 150143 SPANNROLLE V belt tensioner10349

14 0296 150013 LAGER V bearing10350

17 0053 000350 SCHEIBE disc10351

18 9357 000090 SICH. SCHEIBE locking washer10352

19 9205 102798 GEW. STIFT threaded pin10353

009Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

HUBGETRIEBE lift gearing

1 0767 310034 HUBGETRIEBE K lift gearing10357

(MIT POS.2-20) (with pos.2-20)

2 0069 120020 STOPFEN plug10359

3 0367 160320 NIPPEL nipple10360

4 0367 310360 DICHTSTOPFEN plug10361

5 0367 311093 ZUGSTANGE draught-rod10362

6 0367 311103 LASCHE shackle10363

7 0367 311113 KLOBEN block10364

(MIT POS. 8) (with pos. 8)

8 9202 002908 ZYL. SCHR. cyl. screw10366

9 0367 311123 BOLZEN V bolt10367

11 0367 311130 BOLZEN bolt, stud10368

12 0367 311140 BOLZEN bolt, stud10369

13 0367 311190 RAHMEN frame10370

14 0467 310070 BLECH plate10371

15 0477 310213 ZUGSTANGE V pull rod10372

16 0699 979100 SCHLAUCH hose10373

17 0894 450378 FAECHERSCHEIBE disc10374

18 9041 100015 OELDOCHT,RUND oil wick,round10375

19 9202 002478 ZYL. SCHR. cyl. screw10376

20 9205 102178 GEW. STIFT threaded pin10377

21 0367 311170 BOLZEN bolt, stud10378

22 9205 102488 GEW. STIFT threaded pin10379

24 0367 311163 OELROHR K oil tube cpl.10380

(MIT POS.25-27) (with pos.25-27)

25 0699 979100 SCHLAUCH hose10382

26 9041 100020 OELDOCHT,RUND oil wick,round10383

27 9790 020010 T-VERB. STUECK hose connection10384

28 0367 310933 STELLRING K set-ring, adjusting10385

(MIT POS. 30) (with pos. 30)

30 9205 102158 GEW. STIFT threaded pin10387

31 0367 311210 BLECH plate10388

32 9840 120203 BEF.SCHELLE clamp10389

33 9202 002078 ZYL.SCHR. cyl. screw10390

010Tafel/ Table:

34 0367 310330 BUCHSE bushing10391

35 0367 311060 BUCHSE bushing10392

36 0367 311150 WELLE shaft10393

37 0367 311223 HEBEL K lever10394

(MIT POS.38,39) (with pos.38,39)

38 9202 002488 ZYL.SCHR. cyl. screw10396

39 9202 002908 ZYL.SCHR. cyl. screw10397

40 0367 311240 KUGELBOLZEN ball pin10398

44 0767 310114 ZYLINDER K cylinder cpl.10399

(MIT POS.45-54, 61, 64) (with pos.45-56, 61,64)

45 0367 310820 ROHR pipe10401

46 0367 310830 KOLBEN piston10402

47 0367 310850 SCHEIBE disc10403

48 0367 310860 BOLZEN bolt, stud10404

49 0367 311010 ZUGSTANGE draught-rod10405

50 0367 311230 DISTANZSTUECK spacer10406

51 0367 311260 SCHLAUCH hose10407

52 0370 353072 ZYL.BODEN cylinder base10408

53 0396 160330 ZUGFEDER tensile spring10409

54 0999 220852 LIPPENRING gasket10410

55 9880 767004 POTENTIOMETER K potiometer control10411

(MIT POS.56-59) (with pos.56-59)

56 9352 000060 SICH. RING ring10413

57 9810 390402 POTENTIOMETER speedomat10414

58 0467 360220 HALTER holder10415

59 9840 303002 LEITUNG cable10416

60 9205 023620 GEW.STIFT threaded pin10417

61 9202 002098 ZYL.SCHR. cyl. screw10418

62 9202 002777 ZYL.SCHR. cyl. screw10419

63 9330 000097 SCHEIBE disc10420

64 9790 201000 VERSCHR.WI-E coupling10421

65 0999 240404 GD-VERSCHR. coupling10422

66 9731 006004 SCHLAUCH hose10423

67 0396 140050 DICHTSCHEIBE gasket10424

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

NAEHFUSSLUEFTUNG sewing foot lift

1 0367 160493 FEDERBUEGEL K spring bow cpl.10428

(MIT POS.5-9) (with pos.5-9)

5 0367 130340 BUCHSE bushing10430

7 0367 160660 BOLZEN bolt, stud10431

8 9330 000088 SCHEIBE disc10432

9 9231 110058 6KT.MUTTER hexagonal nut10433

10 0367 160480 ZUGFEDER tensile spring10434

11 0768 160030 FEDERHAKEN spring10435

13 0477 130040 HEBEL lever10436

14 9202 002898 ZYL.SCHR. cyl. screw10437

15 9357 200002 WINKELGELENK angle10438

16 0768 130020 STANGE rod10439

17 0367 110460 HEBEL lever10440

18 0467 130330 WINKEL angle10441

19 0367 130970 KUGELBOLZEN ball pin10442

20 9231 000388 6KT.MUTTER hexagonal nut10443

21 0768 130030 ZUGFEDER main spring10444

22 0367 130140 FUEHR.BUCHSE guide bushing10445

23 0367 130290 ARRETIERBOLZEN locking bolt10446

24 0068 001830 FEDER spring10447

25 0367 130153 STELLRING K set-ring, adjusting10448

(MIT POS. 27) (with pos. 27)

27 9203 003948 ZYL.SCHR. cyl. screw10450

28 0467 160040 BUCHSE bushing10451

29 0367 130170 BUCHSE bushing10452

30 0998 881110 PASZSCHEIBE washer10453

31 0768 130013 LUEFTERKLOBEN V lifting block cpl.10454

(MIT POS. 33) (with pos. 33)

33 9202 002908 ZYL.SCHR. cyl. screw10456

34 9332 500150 FEDERSCHEIBE spring disc10457

35 0367 130240 LUEFTERHEBEL lifter lever10458

36 0993 991910 FL.KOPFSCHR. coutersunk screw10459

37 0768 350030 WINKEL angle10460

38 9870 768003 LEITUNG K cable cpl.10461

011Tafel/ Table:

39 0999 202226 DRUCKTASTER press sensor10462

40 9202 002478 ZYL.SCHR. cyl. screw10463

41 9840 121001 KABELBINDER cable tie10464

42 9330 000098 SCHEIBE disc10465

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

NAEHFUSSLUEFTUNG sewing foot lift

1 0367 130180 BUCHSE bushing10469

3 0467 310193 GABELHEBEL K fork lever cpl.10470

7 9041 100015 OELDOCHT,RUND oil wick,round10471

8 0467 130354 DRUCKFEDER K presser spring cpl.10472

(MIT POS. 9-15) (with pos. 9-15)

9 0467 130340 FEDERFUEHRUNG guide10474

10 0367 130720 STANGE bar10475

11 0935 004395 SPANNSTIFT pin10476

12 0367 130600 DRUCKFEDER pressure spring10477

13 0367 130710 HUELSE bushing10478

14 0568 330100 BUNDBUCHSE bushing10479

15 9357 000070 SICH.SCHEIBE fastennig disc10480

16 0467 130304 FEDERHEBEL V spring lever10481

23 0367 130130 BOLZEN bolt, stud10482

24 9357 000090 SICH.SCHEIBE fastennig disc10483

25 0367 130273 SPINDEL V spindel10484

27 0367 130170 BUCHSE bushing10485

34 9205 102798 GEW.STIFT threaded pin10486

35 0467 130320 WELLE shaft10487

36 9301 102243 RGKPF.ZYL.STIFT pin10488

012Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

FADENSPANNUNG thread tension

NUR KL. 768-274-FLP-HP only cl. 768-274-FLP-HP

768-FA-273-RAP-HP 768-FA-273-RAP-HP

1 0768 110044 FADENSP.TRAEGER K thread tension holder cpl.10494

(MIT POS.2-21) (with pos.2-21)

2 0016 004010 SCHEIBE disc10496

3 0061 001050 STEGSCHEIBE disc10497

4 0099 004800 KEGELST.FEDER(1,4) conic spring (1,4)10498

5 0099 004910 KEGELFEDER(1,1) conic spring (1,1)10499

6 0238 001504 STIFT pin10500

7 0249 008402 GELENKSTIFT link pin10501

8 0268 110050 FADENSP.BOLZEN thread tension bolt10502

9 0271 000238 SKALAKNOPF dial10503

10 0367 110120 FADENSP.BOLZEN thread tension bolt10504

11 0367 110140 SCHEIBE disc10505

12 0367 110580 FADENFUEHRUNG thread guide10506

13 0467 110220 SPANNUNGSSCHEIBE tension disc10507

14 0768 110030 PLATTE plate10508

15 0768 110040 SPANNUNGSPLATTE tension plate10509

16 0768 110050 MEMBRANTUCH membrane10510

17 0768 110060 KOLBEN piston10511

18 9225 201240 SENKSCHR. sunk screw10512

19 9217 300518 HALBRD.SCHR. screw10513

20 9330 000088 SCHEIBE disc10514

21 9790 315104 SCHLAUCHTUELLE hose10515

23 0068 000280 FADENANZ.FEDER tension spring10516

24 0381 110230 SKALAKNOPF dial10517

25 0367 110183 DECKSCHEIBE V cover disk10518

26 0367 110340 FADENANZ.ROLLE tension roller10519

27 0367 110350 ZWISCHENSCHEIBE washer10520

28 0367 110360 SCHEIBE disc10521

29 0768 110070 VERSTELLBUCHSE bushing10522

30 0768 110080 BOLZEN bolt10523

31 0367 110290 BUCHSE bushing10524

32 9205 023631 GEW.STIFT threaded pin10525

013Tafel/ Table:

33 9357 000060 SICH.SCHEIBE fastennig disc10526

34 0221 110154 VORSPANNUNG K pretension10527

(MIT POS.35-41) (with pos.35-41)

35 0037 001280 FADENSP.SCHEIBE thread tension disc10529

36 0221 110150 SCHEIBE disc10530

37 0221 110160 BUCHSE bushing10531

38 0396 110470 DRUCKFEDER presser spring10532

39 0396 170160 FADENFUEHRUNG thread guide10533

40 0396 170170 GEW.BOLZEN threaded bolt10534

41 0993 411208 RAENDELMUTTER knurled nut10535

42 0367 110310 FADENF.BLECH thread plate10536

43 0367 110334 FADENFUEHRUNG K thread guide roller10537

(MIT POS. 44-46) (with pos. 44-46)

44 0367 110300 FADENF.KOERPER body10539

45 0893 520720 GEW.STIFT threaded pin10540

46 0367 110333 HAKEN K hook10541

47 0742 055716 SENKSCHR. sunk screw10542

48 9231 000377 6KT.MUTTER hexagonal nut10543

49 9205 102158 GEW.STIFT threaded pin10544

50 0768 110020 FADENOESE thread guide10545

52 9204 201667 LINSENSCHR screw10546

53 0768 110104 FADENFUEHRUNG K. thread guide roller cpl.10547

(MIT POS. 24 - 33) (with pos. 24 - 33)

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

FADENSPANNUNG K thread tension cpl.

NUR KL. 768-R374-FLP-HP, only cl. 768-R374-FLP-HP,

768-FA-R373-RAP-HP, 768-FA-R373-RAP-HP,

768-FA-L373-RAP-HP 768-FA-L373-RAP-HP

1 0768 110134 FADENSP. TRAEGER K. thread tension holder cpl.10555

(MIT POS. 2-20) (with pos. 2-20)

2 0768 110040 SPANNUNGSPLATTE tension plate10557

3 0768 110050 MEMBRANTUCH membrane10558

4 0768 110030 PLATTE plate10559

5 9225 201240 SENKSCHR. sunk screw10560

6 0768 110060 KOLBEN piston10561

7 0238 001504 ZYL. STIFT cyl.pin10562

8 9205 023631 GEW. STIFT threaded pin10563

9 0768 110140 AUFKLEBER stick10564

10 0268 110050 FADENSP. BOLZEN thread tension bolt10565

11 0467 110220 FADENSP. SCHEIBE tension disc10566

12 0016 004010 SCHEIBE washer10567

13 0061 001050 STEGSCHEIBE disc10568

14 0099 004910 KEGELST. FEDER (1,1) conic spring (1,1)10569

15 0099 004800 KEGELFEDER (1,4) conic spring (1,4)10570

16 0271 000238 SKALAKNOPF dial10571

17 9790 315104 SCHLAUCHTUELLE socket10572

18 0367 110580 FADENFUEHRUNG thread guide10573

19 9330 000088 SCHEIBE washer10574

20 9217 300518 LINSENSCHR. screw10575

21 0768 110124 FADENFUEHRUNG K. thread guide roller cpl.10576

(MIT POS. 22-32) (with pos 22-32)

22 0381 110230 RAENDELMUTTER knurled nut10578

23 0367 110290 BUCHSE bushing10579

24 0367 110183 DECKSCHEIBE cover disc10580

25 0367 110360 SCHEIBE washer10581

26 0367 110340 FADENANZ. FEDER tension roller10582

27 0367 110350 ZWISCHENSCHEIBE washer10583

28 0068 004910 FADENANZ. FEDER tension spring10584

29 0768 110080 BOLZEN bolt10585

014Tafel/ Table:

30 0768 110070 VERSTELLBUCHSE bushing10586

31 9205 023631 GEW. STIFT threaded pin10587

32 9357 000060 SICH. SCHEIBE locking washer10588

33 9205 102158 GEW. STIFT threaded pin10589

34 9204 201667 LINSENSCHR. screw10590

35 0768 110020 FADENOESE thread guide10591

36 0742 055716 SENKSCHR. sunk screw10592

37 0367 110310 FADENF. BLECH thread plate10593

39 0367 110334 FADENFUEHRUNG K. thread guide cpl.10594

(MIT POS. 40-42) (with pos. 40-42)

40 0367 110300 FADENF. KOERPER thread guide body10596

41 0367 110333 HAKEN K. hook cpl.10597

42 0893 520720 GEW. STIFT threaded pin10598

43 0221 110154 VORSPANNUNG K. pretension cpl.10599

(MIT POS. 44-50) (with pos. 44-50)

44 0396 170160 FADENFUEHRUNG thread guide10601

45 0396 170170 GEW. BOLZEN threaded bolt10602

46 0221 110160 BUCHSE bushing10603

47 0221 110150 SCHEIBE washer10604

48 0037 001280 FADENSP. SCHEIBE thread tension disc10605

49 0396 110470 DRUCKFEDER presser spring10606

50 0993 411208 RAENDELMUTTER knurled nut10607

51 9231 000377 6KT. MUTTER hexagonal nut10608

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Tafel/ Table:

015

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Pos. Teile-Nr. / Part no. Benennung

GREIFERSAEULE

NUR KL. 768-274-FLP-HP only cl. 768-274--FLP

10613

2

3

4

5

7

8

10 0768 150100 KUPPLUNG

11 9205 102178 GEW.STIFT

12 9305 001620 SPANNSTIFT

14 0768 150163 LUEFTERGABEL

15 9202 002068 ZYL.SCHR.

16 0768 150170 LUEFTERHEBEL

17 9400 000111 LINSENSCHR.

18 9202 002058 ZYL.SCHR.

19 9840 120026 BEF.SCHELLE

31 0167 001800 SPULE, SCHW

32 9202 042897 ZYL. SCHRAUBE

34 9330 000108 SCHEIBE

36 0768 151814 GREIFER K.

37 0768 151810 GREIFER

38 0990 430911 FILZ

39 0167 001940 GREIFERBLECH

40 0768 151850 DECKRING

41

42 0768 151824 SPULENGEHAEUSE K.

48 0467 150120 SPANNUNGSFEDE

49

50

51 0367 150270 KEGELST. FEDER

0068 150700 DISTANZSTUECK

10614

0268 150550 OELKISSEN

0768 150044 GREIFERSAEULE K

10615

(RECHTS + LINKS)

(MIT POS.5)

0768 150180 BUCHSE

10618

0768 150060 SCHEIBE

10619

10620

0768 150083 GREIFERWELLE V

10621

10622

10623

10624

10625

10626

10627

10628

10629

10630

10631

10632

10633

(MIT POS. 37-42)

10635

10636

10637

10638

10639

10640

10642

10643

10644

10645

0992 016580

0992 023577

0992 023560

ZYL. SCHRAUBE

(MIT POS. 44-51)

LI. SENKSCHR.

LI. SENKSCHR.

V

ARZ

R

Denomination

hook column

-HP

spacer

oil satchel

hook column cpl.

(reight + left)

(with pos.5)

bushing

disc

hook shaft

coupler

threaded pin

pin

lifting fork

cyl. screw

lifting lever

screw

cyl. screw

clamp

bobbin, black

cyl. Screw

disc

hook cpl.

(with pos. 37-42)

hook

felt

needle guard

cover

cyl. Screw

hook housing upper part cpl.

(with pos. 44-51)

tensione spring

screw

screw

spring

Pos. Teile-Nr. / Part no. Benennung

10646

52 0699 979100 SCHLAUCH

53 9041 100015 OELDOCHT

10647

10648

54 0768 150310 SCHEIBE (0,1)

0768 150320 SCHEIBE (0,15)

0768 150330 SCHEIBE (0,2)

Denomination

hose

oil wick

washer (0,1)

washer (0,15)

washer (0,2)

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERSAEULE K. RE. + LI. hook column cpl. right + left

NUR KL.768-FA-273-RAP-HP only cl. 768-FA-273-RAP-HP

1 0768 150203 GREIFERSAEULE V hook column10655

(MIT POS. 51) (with pos. 51)

2 0768 350170 FADENZ. MESSER knife10657

3 0992 024020 6KT. SCHR. hexagonal nut10658

4 0268 350023 MESSERTRAEGER K. knife bearer cpl.10659

(MIT POS. 5.6) (with pos. 5,6)

5 0992 019490 GEW: STIFT threaded pin10661

6 0992 019470 GEW. STIFT threaded pin10662

7 9357 000080 SICH. SCHEIBE locking washer10663

8 9334 000040 PASZSCHEIBE (0,1) adjusting washer (0,1)10664

0998 881070 PASZSCHEIBE (0,3) adjusting washer (0,3)

0998 881580 PASZSCHEIBE (0,5) adjusting washer (0,5)

9 0768 350120 MESSERWELLE knife shaft10667

10 0768 350113 HEBEL V lever cpl.10668

(MIT POS. 11) (with pos. 11)

11 9205 102158 GEW. STIFT threaded pin10670

12 0268 350053 MESSERTRAEGER knife bearer10671

(MIT POS. 13) (with pos. 13)

13 9203 001821 ZYL. SCHR. cyl. Screw10673

14 0268 350040 KLEMMFEDER lock spring10674

15 0268 350030 GEGENMESSER counter-knife10675

16 9203 312421 SENKSCHR. sunk screw10676

17 0268 350530 DRUCKSTIFT pressure pin10677

18 0993 950818 GEW. STIFT threaded pin10678

19 0768 150223 GREIFERWELLE V. gook shaft10679

20 9400 000111 LINSENSCHR. screw10680

21 0768 150170 LUEFTERHEBEL lifter lever10681

22 0768 150310 SCHEIBE (0,1) washer (0,1)10682

0768 150320 SCHEIBE (0,15) washer (0,15)

0768 150330 SCHEIBE (0,2) washer (0,2)

23 0768 150163 LUEFTERGABEL V lifter fork cpl.10685

(MIT POS. 24) (with pos. 24)

24 9202 002068 ZYL. SCHR. cyl. Screw10687

016Tafel/ Table:

25 0268 150550 OELKISSEN oil cushion10688

26 0768 150060 SCHEIBE washer10689

27 9305 001620 SPANNSTIFT pin10690

28 0768 150100 KUPPLUNG clutch10691

29 9205 102178 GEW. STIFT threaded pin10692

30 9840 120025 BEF. SCHELLE clip10693

31 9400 000121 LINSENSCHR. screw10694

32 0699 979100 SCHLAUCH hose10695

33 9041 100015 OELDOCHT oil wick10696

34 9202 042897 ZYL. SCHR. cyl. Screw10697

35 9330 000108 SCHEIBE washer10698

36 0245 001660 A SPULE bobbin10699

37 0768 151834 GREIFER K. hook cpl.10700

(MIT POS. 38-43) (with pos. 38-43)

38 0768 151850 DECKRING cover ring10702

39 0992 016580 ZYL. SCHR. cyl. Screw10703

40 0768 151844 SPULENGEHAEUSE K. bobbin housing cpl.10704

(MIT POS. 44,48-50) (with pos. 44,48-50)

41 0768 151810 GREIFER hook10706

42 0990 430911 FILZ felt10707

43 0167 001940 GREIFERBLECH needle guard10708

44 0367 150270 KEGELST. FEDER taper spring10709

48 0467 150120 SPANNUNGSFEDER tension spring10710

49 0992 023577 LI. SENKSCHR. screw10711

50 0992 023560 LI. SENKSCHR. screw10712

51 0768 150180 BUCHSE bushing10713

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERSAEULE K. hook column cpl.

NUR KL. 768-R374-FLP-HP only cl. 768-R374-FLP-HP

1 0768 150044 GREIFERSAEULE V. hook column cpl.10718

(MIT POS. 2) (with pos 2)

2 0768 150180 BUCHSE bushing10720

3 0768 150223 GREIFERWELLE V. hook shaft cpl.10721

4 9400 000111 LINSENSCHR. screw10722

5 0768 150170 LUEFTERHEBEL lifting lever10723

6 0768 150163 LUEFTERHEBEL V lifting fork cpl.10724

(MIT POS. 7) (with pos. 7)

7 9202 002068 ZYL. SCHR. cyl. Screw10726

8 0268 150550 OELKISSEN oil satchel10727

9 0768 150310 SCHEIBE (0,1) washer (0,1)10728

0768 150320 SCHEIBE (0,15) washer (0,15)

0768 150330 SCHEIBE (0,2) washer (0,2)

10 9202 042897 ZYL. SCHR. cyl. Screw10731

11 9330 000108 SCHEIBE washer10732

12 0699 979100 SCHLAUCH hose10733

13 9041 100015 OELDOCHT oil wick10734

14 9840 120026 BEF. SCHELLE clamp10735

15 9400 000121 LINSENSCHR. screw10736

16 0768 150060 SCHEIBE washer10737

17 0768 150100 KUPPLUNG coupler10738

18 9305 001620 SPANNSTIFT pin10739

19 9205 102178 GEW. STIFT threaded pin10740

20 0167 001800 SPULE bobbin10741

21 0768 151834 GREIFER K. hook cpl.10742

(MIT POS. 22-27) (with pos. 22-27)

22 0768 151850 DECKRING cover10744

23 0992 016580 ZYL. SCHR. cyl. Screw10745

24 0768 151810 GREIFER hook10746

25 0990 430911 FILZ felt10747

26 0167 001940 GREIFERBLECH hook plate10748

27 0768 151844 SPULENGEHAEUSE K bobbin housing cpl.10749

(MIT POS. 28, 32-34) (with pos. 28, 32-34)

017Tafel/ Table:

28 0367 150270 KEGELST. FEDER cone spring10751

32 0467 150120 SPANNUNGSFEDER tensione spring10752

33 0992 023577 LI. SENKSCHR. screw10753

34 0992 023560 LI. SENKSCHR. screw10754

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERSAEULE K. hook column cpl.

NUR KL. 768-FA-R373-RAP-HP only cl. 768-FA-R373-RAP-HP

1 0768 150203 GREIFERSAEULE V hook column cpl.10759

(MIT POS. 51) (with pos. 51)

2 0768 350170 FADENZ. MESSER knife10761

3 0992 024020 6KT. SCHR. hexagonal nut10762

4 0268 350023 MESSERTRAEGER knife bearer10763

(MIT POS. 5,6) (with pos. 5,6)

5 0992 019490 GEW. STIFT threaded pin10765

6 0992 019470 GEW. STIFT threaded pin10766

7 9357 000080 SICH. SCHEIBE locking washer10767

8 9334 000040 PASZSCHEIBE (0,1) adjusting washer (0,1)10768

0998 881070 PASZSCHEIBE (0,3) adjusting washer (0,3)

0998 881580 PASZSCHEIBE (0,5) adjusting washer (0,5)

9 0768 350120 MESSERWELLE knife shaft10771

10 0768 350113 HEBEL V lever cpl.10772

(MIT POS. 11) (with pos. 11)

11 9205 102158 GEW. STIFT threaded pin10774

12 0268 350053 MESSERTRAEGER knife bearer10775

(MIT POS. 13) (with pos. 13)

13 9203 001821 ZYL. SCHR. cyl. Screw10777

14 0268 350040 KLEMMFEDER lock spring10778

15 0268 350030 GEGENMESSER counter knife10779

16 9203 312421 SENKSCHR. sunk screw10780

17 0268 350530 DRUCKSTIFT pressure pin10781

18 0993 950818 GEW. STIFT threaded pin10782

19 0768 150223 GREIFERWELLE V. hook shaft cpl.10783

20 9400 000111 LINSENSCHR: screw10784

21 0768 150170 LUEFTERHEBEL lifter lever10785

22 0768 150310 SCHEIBE (0,1) washer (0,1)10786

0768 150320 SCHEIBE (0,15) washer (0,15)

0768 150330 SCHEIBE (0,2) washer (0,2)

23 0768 150163 LUEFTERGABEL V. lifter fork cpl.10789

(MIT POS. 24) (with pos. 24)

24 9202 002068 ZYL. SCHR. cyl. Screw10791

018Tafel/ Table:

25 0268 150550 OELKISSEN oil cushion10792

26 0768 150060 SCHEIBE washer10793

27 9305 001620 SPANNSTIFT pin10794

28 0768 150100 KUPPLUNG clutch10795

29 9205 102178 GEW. STIFT threaded pin10796

30 9840 120025 BEF. SCHELLE clip10797

31 9400 000121 LINSENSCHR. screw10798

32 0699 979100 SCHLAUCH hose10799

33 9041 100015 OELDOCHT oil wick10800

34 9202 042897 ZYL. SCHR. cyl. Screw10801

35 9330 000108 SCHEIBE washer10802

36 0245 001660 A SPULE bobbin10803

37 0768 151834 GREIFER K. hook cpl.10804

(MIT POS. 38-43) (with pos. 38-43)

38 0768 151850 DECKRING cover ring10806

39 0992 016580 ZYL. SCHR. cyl. Screw10807

40 0768 151844 SPULENGEHAEUSE K. bobbing housing cpl.10808

(MIT POS.44,48-50) (with pos. 44,48-50)

41 0768 151810 GREIFER hook10810

42 0990 430911 FILZ felt10811

43 0167 001940 GREIFERBLECH hook plate10812

44 0367 150270 KEGELST. FEDER taper spring10813

48 0467 150120 SPANNUNGSFEDER tension spring10814

49 0992 023577 LI. SENKSCHR. screw10815

50 0992 023560 LI. SENKSCHR. screw10816

51 0768 150180 BUCHSE bushing10817

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERSAEULE hook column

NUR KL. 768-FA-L373-RAP-HP only cl. 768-FA-L373-RAP-HP

1 0768 150203 GREIFERSAEULE V. hook column cpl.10822

(MIT POS. 51) (with pos. 51)

2 0768 350170 FADENZ. MESSER knife10824

3 0992 024020 6KT. SCHR. hexagonal screw10825

4 0268 350023 MESSERTRAEGER knife bearer10826

(MIT POS. 5,6) (with pos. 5,6)

5 0992 019490 GEW. STIFT threaded pin10828

6 0992 019470 GEW. STIFT threaded pin10829

7 9357 000080 SICH. SCHEIBE locking washer10830

8 9334 000040 PASZSCHEIBE (0,1) adjusting washer (0,1)10831

0998 881070 PASZSCHEIBE (0,3) adjusting washer (0,3)

0998 881580 PASZSCHEIBE (0,5) adjusting washer (0,5)

9 0768 350120 MESSERWELLE knife shaft10834

10 0768 350113 HEBEL V lever cpl.10835

(MIT POS. 11) (with pos. 11)

11 9205 102158 GEW. STIFT threaded pin10837

12 0268 350053 MESSERTRAEGER knife bearer10838

(MIT POS. 13) (with pos. 13)

13 9203 001827 ZYL. SCHR. cyl. Screw10840

14 0268 350040 KLEMMFEDER lock spring10841

15 0268 350030 GEGENMESSER counter-knife10842

16 9203 312421 SENKSCHR: sunk screw10843

17 0268 350530 DRUCKSTIFT pressure pin10844

18 0993 950818 GEW. STIFT threaded pin10845

19 0768 150223 GREIFERWELLE V. hook shaft10846

20 9400 000111 LINSENSCHR. screw10847

21 0768 150170 LUEFTERHEBEL lifter lever10848

22 0768 150310 SCHEIBE (0,1) washer (0,1)10849

0768 150320 SCHEIBE (0,15) washer (0,15)

0768 150330 SCHEIBE (0,2) washer (0,2)

23 0768 150163 LUEFTERGABEL V lifter fork10852

(MIT POS. 24) (with pos.24)

24 9202 002068 ZYL. SCHR. cyl. Screw10854

019Tafel/ Table:

25 0268 150550 OELKISSEN oil cushion10855

26 0768 150060 SCHEIBE washer10856

27 9305 001620 SPANNSTIFT pin10857

28 0768 150100 KUPPLUNG clutch10858

29 9205 102178 GEW. STIFT threaded pin10859

30 9840 120025 BEF. SCHELLE clip10860

31 9400 000121 LINSENSCHR. screw10861

32 0699 979100 SCHLAUCH hose10862

33 9041 100015 OELDOCHT oil wick10863

34 9202 042897 ZYL. SCHR. cyl. Screw10864

35 9330 000108 SCHEIBE washer10865

36 0245 001660 A SPULE bobbin10866

37 0768 151834 GREIFER K. hook cpl.10867

(MIT POS. 38-43) (with pos.38-43)

38 0768 151850 DECKRING cover ring10869

39 0992 016580 ZYL. SCHR. cyl. Screw10870

40 0768 151844 SPULENGEHAEUSE K. bobbin housing cpl.10871

(MIT POS. 44,48-50) (with pos. 44,48-50)

41 0768 151810 GREIFER hook10873

42 0990 430911 FILZ felt10874

43 0167 001940 GREIFERBLECH hook plate10875

44 0367 150270 KEGELST. FEDER taper spring10876

48 0467 150120 SPANNUNGSFEDER tension spring10877

49 0992 023577 LI. SENKSCHR. screw10878

50 0992 023560 LI. SENKSCHR. screw10879

51 0768 150180 BUCHSE bushing10880

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

TRANSPORTSAEULE K. transp. column cpl.

NUR KL. 768-274-FLP-HP, only cl. 768-274-FLP-HP,

768-FA-273-RAP-HP 768-FA-273-RAP-HP

1 0768 160013 TRANSPORTSAEULE K. transp.column cpl.10886

(MIT POS.2-4) (with pos.2-4)

2 0768 160010 TRANSPORTSAEULE transp.column10888

3 0992 024158 ZYL.SCHR. cyl. screw10889

4 9205 011641 GEW. STIFT threaded pin10890

5 0768 160113 TRANSP.HEBEL transp.lever10891

6 0768 160114 TRANSP. HEBEL K. transp. lever cpl.10892

(MIT POS. 5, 7, 8, 19) (with pos 5, 7, 8, 19).

7 0268 160120 GLEITSTEIN slide block10894

8 9357 000080 SICH.SCHEIBE fastennig disc10895

9 0068 002550 BOLZEN bolt, stud10896

10 9202 042897 ZYL.SCHAUBE. screw10897

11 0768 140040 ABDECKPLATTE RE cover plate(ri)10898

12 0768 140030 ABDECKPLATTE LI cover plate(le)10899

13 9400 000121 LINSENSCHR. fillister head screw10900

14 0268 140053 SAEULENDECKEL V cover10901

15 0768 160080 FUEHR.WINKEL guide angle10902

16 0992 008650 LINSEN ZYL.SCHR. fillister cyl. screw10903

(BIS 02.2001) (up to 02.2001)

9203 003354 ZYL. SCHRAUBE cyl. Screw

(AB 03.2001) ( from 03.2001)

17 0268 140070 BLATTFEDER leaf spring10907

18 9203 003047 ZYL.SCHR. cyl. screw10908

19 0992 009580 LI. ZYL. SCHR. ligh cylind barrier10909

(BIS 02.2001) (up to 02.2001)

9400 000221 LINSENSCHR. screw

(AB 03,2001) (from 03.2001)

21 0212 000102 ZYL.SCHRAUBE cylinder screw10913

22 9301 101001 ZYL. STIFT cylinder pin10914

24 9330 000108 SCHEIBE washer10915

020Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

TRANSPORTSAEULE transp. Column

NUR KL.768-R374-FLP-HP, only cl. 768-R374-FLP-HP,

768-FA-R373-RAP-HP 768-FA-R373-RAP-HP

1 0768 160103 TRANSP. SAEULE K. transp. Column cpl.10921

(MIT POS. 2-4) (with pos. 2-4)

2 0768 160100 TRANSP. SAEULE transp. Column10923

3 0992 024158 ZYL. SCHR. cyl. Screw10924

4 9205 011641 GEW. STIFT threaded pin10925

5 0768 140110 STPL.-TRAEGER ; HINTEN throat plate, back10926

6 9400 000121 LINSENSCHR. screw10927

7 9400 000231 FLACHKOPFSCHR. screw10928

8 0169 002210 VERSTELLEXZ. adjustable eccentric10929

9 0768 140100 STPL.- TRAEGER, VORN throat plate, in front10930

10 0768 140240 ABDECKUNG,VORN cover in front10931

11 0768 140230 ABDECKUNG, HINTEN cover , back10932

12 0268 140053 SAEULENDECKEL V post bed cover cpl.10933

13 9301 101001 ZYL. STIFT cyl.Pin10934

14 0268 140070 BLATTFEDER leaf spring10935

15 9203 003047 ZYL. SCHR. cyl. Screw10936

16 0768 160114 TRANSP.-HEBEL K. feed lever cpl.10937

(MIT POS. 17-20) (with pos. 17-20)

17 0768 160113 TRANSP.-HEBEL feed lever10939

18 0268 160120 GLEITSTEIN slide block10940

19 9357 000080 SICH. SCHEIBE locking washer10941

20 9400 000221 LINSENSCHR. screw10942

21 0068 002550 BOLZEN bolt10943

22 9202 042897 ZYL. SCHR. cyl.screw10944

23 9330 000108 SCHEIBE washer10945

24 0768 140220 DECKBLECH cover plate10946

25 0223 000648 GEW. STIFT threaded pin10947

26 0211 003028 6KT. MUTTER hexagonal nut10948

27 0768 140250 ABDECKUNG, LINKS cover, left10949

28 9202 042887 ZYL. SCHR. cyl. Screw10950

29 0212 000102 ZYL. SCHR. cyl. Scew10951

021Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

TRANSPORTSAEULE post bed feed

NUR KL. 768-FA-L373-RAP-HP only cl. 768-FA-L373-RAP-HP

1 0768 160103 TRANSPORTSAEULE K. post bed feed cpl.10956

(MIT POS.2-4) (with pos.2-4)

2 0768 160100 TRANSP. SAEULE post bed feed10958

3 0992 024158 ZYL. SCHR. cyl. Screw10959

4 9205 011641 GEW. STIFT threaded pin10960

5 0768 140100 STPL.TRAEGER, VORN throat plate, bearer10961

6 9400 000121 LINSENSCHR. screw10962

7 9400 000231 FLACHKOPFSCHR. screw10963

8 0169 002210 VERSTELLEXZ. adjustable eccentric10964

9 0768 140240 ABDECKUNG, VORN cover in front10965

10 0768 140110 STICHPL. TRAEGER, HINTEN throat plate bearer10966

11 0768 140230 ABDECKUNG, HINTEN cover, bearer10967

12 9202 042897 ZYL. SCHR. cyl. Screw10968

13 9330 000108 SCHEIBE washer10969

14 0068 002550 BOLZEN bolt10970

15 0768 160114 TRANSP.-HEBEL K feed lever cpl.10971

(MIT POS. 16-19) (with pos. 16-19)

16 0768 160113 TRANSP. - HEBEL feed lever10973

17 9400 000221 LINSENSCHR: screw10974

18 0268 160120 GLEITSTEIN slide block10975

19 9357 000080 SICH. SCHEIBE locking washer10976

20 0768 140220 DECKBLECH cover plate10977

21 0223 000648 GEW. STIFT threaded pin10978

22 0211 003028 6KT. MUTTER hexagonal nut10979

23 0768 140250 ABDECKUNG, LINKS cover ,left10980

24 9202 042887 ZYL. SCHR. cyl. Screw10981

25 0268 140053 SPULENDECKEL V post bed cover cpl.10982

26 9301 101001 ZYL. STIFT cyl. Pin10983

27 0268 140070 BLATTFEDER leaf spring10984

28 9203 003047 ZYL. SCHR. cyl. Screw10985

29 0212 000102 ZYL. SCHR. cyl. Screw10986

022Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

TRANSPORTBALKEN feed bar

2 0296 000510 SCHEIBE disc10990

3 0367 160233 KLOBEN V block10991

(MIT POS. 4) (with pos. 4)

4 9202 042508 ZYL.SCHR. cyl. screw10993

5 0367 160240 BOLZEN bolt, stud10994

6 0367 160320 NIPPEL nipple10995

7 0467 160120 SCHEIBE washer10996

8 0467 160220 BOLZEN bolt, stud10997

9 0699 979100 SCHLAUCH hose10998

10 0768 160043 TRANSPORTBALKEN V feed bar10999

11 0996 031118 TELLERFEDER spring11000

12 9357 000070 SICH.SCHEIBE fastennig disc11001

13 0999 220694 SCHLAUCHKLEMME hose clamp11002

14 9041 100015 OELDOCHT,RUND oil wick,round11003

15 9205 023920 GEW.STIFT threaded pin11004

16 0396 160553 STELLKLOBEN V block cpl.11005

(MIT POS. 18) (with pos. 18)

18 9202 002088 ZYL.SCHR. cyl. screw11007

19 0367 160053 VORSCHUBWELLE V advance shaft11008

21 0367 160680 STIFT pin11009

22 0367 160130 BUCHSE bushing11010

23 0998 881620 PASZSCHEIBE washer11011

24 0367 160640 DICHTSTOPFEN plug11012

25 0998 830318 HALBMONDRING halfmoonring11013

26 0999 210834 DICHTRING gasket ring11014

27 0477 160223 KURBEL V crank11015

(MIT POS. 29) (with pos. 29)

29 9202 042888 ZYL.SCHR. cyl. screw11017

30 9357 000070 SICH.SCHEIBE fastennig disc11018

31 0367 160310 BOLZEN bolt, stud11019

32 0998 881070 PASZSCHEIBE washer11020

33 9205 101868 GEW.STIFT threaded pin11021

023Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

UNTERWELLE lower shaft

2 0067 001770 DRUCKFEDER presser spring11025

3 0367 150780 SCHEIBE disc11026

4 0367 151000 KOERPER body11027

5 0367 151010 HUELSE bush11028

6 0367 151020 PISTON piston, stud11029

7 9205 122818 GEW.STIFT threaded pin11030

8 9205 102798 GEW.STIFT threaded pin11031

9 9352 000220 SICH.RING retainer ring11032

10 9203 313021 SENKSCHR. sunk screw11033

11 9205 102498 GEW.STIFT threaded pin11034

12 9231 000387 6KT.MUTTER hexagonal nut11035

13 0367 150960 WELLE shaft11036

14 0367 160320 NIPPEL nipple11037

15 0367 150103 KUPPL.KLAUE K coupling claw11038

(MIT POS.16,17) (with pos.16,17)

16 9205 122498 GEW.STIFT threaded pin11040

17 9205 122488 GEW.STIFT threaded pin11041

18 0367 150080 ZAHNKRANZ toothed wreath, cog11042

19 0367 150093 KUPPL. KLAUE K. coupling claw cpl.11043

(MIT POS.20,21,23) (with pos.20,21,23)

20 9205 122488 GEW.STIFT threaded pin11045

21 9205 102478 GEW.STIFT threaded pin11046

22 0998 856900 SIMMERRING sealing ring11047

23 0998 860670 O-RING ring11048

24 0367 150930 BUCHSE bushing11049

(IN PLATTE GEKLEBT) (in plate cemented)

25 0370 221230 DRUCKFEDER presser spring11051

26 0367 150950 KOLBEN piston11052

27 0367 150070 GEW.STIFT threaded pin11053

(IN GRUNDPLATTE) (in mounting plate)

28 0367 150940 LAUFRAD roller11055

29 0367 160253 ZUGSTANGE K draught-rod11056

32 0367 160273 ZUGSTANGE V pull rod11057

(MIT POS.50) (with pos.50)

024Tafel/ Table:

33 0367 160290 HEBEL lever11059

34 0367 160100 BOLZEN bolt, stud11060

35 0367 160310 BOLZEN bolt, stud11061

36 9357 000070 SICH.SCHEIBE fastennig disc11062

37 0367 160090 GLEITSTEIN slide block11063

38 0467 160133 SCHIEBEEXZENT.K eccentric11064

(MIT POS. 39) (with pos. 39)

39 9205 102478 GEW.STIFT threaded pin11066

40 0367 150050 LAGERBUCHSE bushing11067

(IN GRUNDPLATTE) (in mounting plate)

41 0998 852260 SIMMERRING sealing ring11069

42 0367 160193 HUBEXZENTER K lifting eccentric cpl.11070

(MIT POS. 43) (with pos. 43)

43 9205 102468 GEW.STIFT threaded pin11072

44 0768 150150 ZAHNRIEMEN toothed belt11073

45 0367 150120 WELLE shaft11074

NUR KL. 768-FA-R373-RAP-HP, only cl. 768-FA-R373-RAP-HP,

768-R374-FLP-HP 768-R374-FLP-HP

0367 150180 WELLE shaft

NUR KL.768-274-FLP-HP, only cl. 768-274-FLP-HP,

768-FA-273-RAP-HP, 768-FA-273-RAP-HP,

768-FA-L373-RAP-HP 768-FA-L373-RAP-HP

(IN GRUNDPLATTE) (in mounting plate)

50 9305 000820 SPANNSTIFT pin11082

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

HUBWELLE stroke shaft

1 0667 160064 KLEMMKLOBEN V block cpl.11086

(MIT POS.2-4) (with pos.2-4)

2 0467 160190 BOLZEN bolt, stud11088

3 9041 100020 OELDOCHT,RUND oil wick,round11089

4 9202 002508 ZYL.SCHR. cyl. screw11090

5 0467 160172 HUBWELLE V strokeshaft11091

(MIT POS.6) (with pos.6)

6 0367 160680 STIFT pin11093

7 0467 160200 SCHWINGE oscillating frame11094

8 0467 160210 SCHEIBE disc11095

9 0467 160100 STOPFEN plug11096

10 9203 003057 ZYL.SCHR. cyl. screw11097

11 0396 160553 STELLKLOBEN V block11098

(MIT POS. 12) (with pos. 12)

12 9202 002088 ZYL.SCHR. cyl. screw11100

13 0367 160130 BUCHSE bushing11101

(IN FUNDAMENTPLATTE) (in mountingplate)

14 0999 210834 DICHTRING gasket ring11103

15 0477 160223 KURBEL V crank11104

(MIT POS. 16) (with pos. 16)

16 9202 042888 ZYL.SCHR. cyl. screw11106

17 0998 881070 PASZSCHEIBE washer11107

18 0367 160310 BOLZEN bolt, stud11108

19 9357 000070 SICH.SCHEIBE fastennig disc11109

025Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERLAGER hook bearing

NUR KL. 768-274-FLP-HP, only cl. 768-274-FLP-HP,

768-R374-FLP-HP 768-R374-FLP-HP

1 0367 150193 KLEMMRING K clamping ring cpl.11115

(MIT POS. 2) (with pos. 2)

2 9202 002908 ZYL.SCHR. cyl. screw11117

3 0367 150330 LAGERDECKEL bearing cover11118

4 9353 000198 SICH.RING retainer ring11119

5 0367 150433 ANTR.WELLE driving shaft11120

6 0367 150550 NIPPEL nipple11121

7 0367 150580 DECKEL cover11122

8 0367 150590 DICHTUNG gasket11123

9 0367 150770 BUCHSE bushing11124

10 0367 150910 PASZSCHEIBE washer11125

11 0367 160320 NIPPEL nipple11126

12 0467 150430 STAUBKAPPE dust cover11127

13 0767 150050 OELFANGRING oil drip ring11128

14 0767 150060 SCHEIBE disc11129

15 0768 150010 GREIFERLAGER hook bearing11130

16 0768 150030 KAPPE cap11131

17 0768 150090 KUPPLUNG coupling11132

18 9740 003804 O-RING ring11133

19 0998 881620 PASZSCHEIBE washer11134

20 0999 230518 DICHTRING gasket ring11135

21 9120 010100 RILLENKUGELLAGER ball bearing11136

22 9120 010150 RILLENKUGELLAGER ball bearing11137

23 9202 002068 ZYL.SCHR. cyl. screw11138

24 9202 002088 ZYL.SCHR. cyl. screw11139

25 9203 003028 ZYL.SCHR. cyl. screw11140

26 9203 313647 SENKSCHR. sunk screw11141

27 9205 023620 GEW.STIFT threaded pin11142

28 9205 102168 GEW.STIFT threaded pin11143

29 0367 150343 GREIFERWELLE K hook shaft cpl.11144

(MIT POS. 30-33) (with pos. 30-33)

30 0367 150340 GREIFERWELLE hook shaft11146

026Tafel/ Table:

31 0367 150390 SCHRAUBENRAD helical gear11147

32 9205 023920 GEW.STIFT threaded pin11148

33 9205 102158 GEW.STIFT threaded pin11149

34 Z100 011022 STOPFEN,SCHUTZ plug11150

35 9202 003188 ZYL.SCHR. cyl. screw11151

36 0367 150460 EXZ.BUCHSE eccentric bushing11152

37 0768 150110 KREUZSCHIEBER cross slider11153

38 9202 002948 ZYL.SCHR. cyl. Screw11154

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERLAGER hook bearing

NUR KL. 768-274-FLP-HP only cl. 768-274-FLP-HP

1 0367 150193 KLEMMRING K. clamping ring cpl.11159

(MIT POS. 2) (with pos. 2)

2 9202 002908 ZYL.SCHR. cyl. screw11161

3 0367 150330 LAGERDECKEL bearing cover11162

4 0367 150343 GREIFERWELLE K hook shaft cpl.11163

(MIT POS.5-8) (mit pos.5-8)

5 0367 150340 GREIFERWELLE hook shaft11165

6 0367 150390 SCHRAUBENRAD helical gear11166

7 9205 023920 GEW.STIFT threaded pin11167

8 9205 102158 GEW.STIFT threaded pin11168

9 0367 150550 NIPPEL nipple11169

10 0367 150590 DICHTUNG gasket11170

11 0367 150600 DECKEL cover11171

12 0367 150770 BUCHSE bushing11172

13 0367 150910 PASZSCHEIBE washer11173

14 0367 160320 NIPPEL nipple11174

15 0367 150433 ANTR.WELLE driving shaft11175

16 0767 150050 OELFANGRING oil drip ring11176

17 0767 150060 SCHEIBE disc11177

18 0768 150020 GREIFERLAGER(LI) hook bearing(le)11178

19 0768 150030 KAPPE cap11179

20 0768 150090 KUPPLUNG coupling11180

21 9740 003804 O-RING ring11181

22 0998 881620 PASZSCHEIBE washer11182

23 0999 230518 DICHTRING gasket ring11183

24 9120 010100 RILLENKUGELLAGER ball bearing11184

25 9120 010150 RILLENKUGELLAGER ball bearing11185

26 9202 002068 ZYL.SCHR. cyl. screw11186

27 9202 002088 ZYL.SCHR. cyl. screw11187

28 9203 003028 ZYL.SCHR. cyl. screw11188

29 9203 313647 SENKSCHR. sunk screw11189

30 9205 023620 GEW.STIFT threaded pin11190

31 9205 023940 GEW.STIFT threaded pin11191

027Tafel/ Table:

32 9353 000198 SICH.RING retainer ring11192

33 Z100 011022 STOPFEN,SCHUTZ plug11193

34 0467 150430 STAUBKAPPE dust cover11194

35 0367 150460 EXZ.BUCHSE eccentric bushing11195

36 9202 003188 ZYL.SCHR. cyl. screw11196

37 0768 150110 KREUZSCHIEBER cross slider11197

38 9202 002948 ZYL.SCHR. screw11198

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

028Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

2

1 0768 150253 GREIFERLAGER V , RECHTS hook bearing cpl. Reight11242

2 0768 150090 KUPPLUNG coupling11243

3 9205 102168 GEW. STIFT threaded pin11244

4 0467 150430 STAUBKAPPE dust cover11245

5 0367 150900 PASZSCHEIBE (0,3) washer (0,3)11246

6 0767 150050 OELFANGRING oil drip ring11248

7 0767 150060 SCHEIBE (0,6) washer (0,6)11249

8 9120 010100 RILLENKUGELLAGER ball bearing11251

9 Z100 011022 STOPFEN, SCHUTZ plug11252

10 0367 150343 GREIFERWELLE K hook shaft cpl.11253

11 9205 102158 GEW. STIFT threaded pin11255

12 9205 023920 GEW.STIFT threaded pin11256

13 9353 000198 SICH. RING retainer ring11257

14 0367 150403 STIRNRAD spur wheel cpl.11258

15 9205 102158 GEW. STIFT threaded pin11260

16 9357 000100 SICH. SCHEIBE retainer ring11261

17 9330 400067 SCHEIBE washer11262

18 0998 881100 PASZSCHEIBE washer11263

19 9120 020100 RILLENKUGELLAGER ball bearing11264

20 0768 150270 WELLE shaft11265

21 0768 350094 HEBEL K. lever cpl.11266

22 9205 101868 GEW. STIFT threaded pin11268

23 0768 350100 WELLE shaft11269

24 0999 230518 DICHTRING gasket ring11270

25 0367 150193 KLEMMRING clamping ring11271

26 9202 002908 ZYL. SCHR. cyl. Screw11273

GREIFERLAGER K. RECHTS hook bearing cpl. Reight

NUR KL. 768-FA-273-RAP-HP, only cl. 768-FA-273-RAP-HP,

768-FA-R373-RAP-HP 768-FA-R373-RAP-HP

0367 150910 PASZSCHEIBE (0,4) washer (0,4)

0767 150070 SCHEIBE (0,3) washer (0,3)

(MIT POS. 11,12) (with pos. 11,12)

(MIT POS. 15) (with pos. 15)

(MIT POS. 22) (with pos. 22)

(MIT POS.26) (with pos. 26)

27 9203 313647 SENKSCHR. sunk screw11275

28 9205 023620 GEW. STIFT threaded pin11276

29 0367 150330 LAGERDECKEL cover11277

30 9740 003804 O-RING o-ring11278

31 9120 010150 RILLENKUGELLAGER ball bearing11279

32 0367 150433 ANTR. WELLE driving shaft11280

33 0998 881620 PASZSCHEIBE washer11281

34 0367 150550 NIPPEL nipple11282

35 1001 001162 STOPFEN plug11283

36 0367 150413 STIRNRAD K. spur wheel cpl.11284

(MIT POS. 37-39) (with pos. 37-39)

37 9203 313047 SENKSCHR. sunk screw11286

38 9205 023940 GEW. STIFT threaded pin11287

39 9740 010020 O-RING o-ring11288

40 0933 000587 TELLERFEDER belleville spring washer11289

41 0367 150540 MUTTER nut11290

42 0992 023820 6KT. MUTTER hexagonal nut11291

43 0367 150590 DICHTUNG gasket11292

44 0768 150280 DECKEL cover11293

45 9202 002068 ZYL. SCHR. cyl. Screw11294

46 9202 002088 ZYL. SCHR. cyl. Screw11295

47 0367 120080 NIPPEL nipple11296

48 0998 859400 SIMMERRING ring11297

49 0768 350070 KURVENSCHEIBE disc cam11298

50 9202 002077 ZYL. SCHR. cyl. Screw11299

51 0067 161030 SCHEIBE washer11300

52 0367 350113 STELLRING K. adjusting ring cpl.11301

(MIT POS. 53) (with pos 53)

53 9205 102158 GEW. STIFT threaded pin11303

54 0768 350143 TRAEGER V bearer11304

55 9202 002108 ZYL. SCHR. cyl. Screw11305

56 0768 350084 ROLLENHEBEL K. roller lever cpl.11306

(MIT POS.57-59) (with pos. 57-59)

57 9205 101868 GEW. STIFT threaded pin11308

58 0768 350160 ROLLE roller11309

59 9357 000050 SICH. SCHEIBE retainer washer11310

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

60 0768 350153 KLOBEN V block cpl.11311

(MIT POS. 61) (with pos. 61)

61 9202 002068 ZYL.SCHR. cyl. Screw11313

62 9790 201000 VERSCHR. WI-E coupling11314

63 0999 220849 ZYLINDER, DOPPEL cylinder11315

64 9330 400018 SCHEIBE washer11316

65 9357 000060 SICH. SHEIBE retainer washer11317

66 9202 002948 ZYL. SCHR. cyl. Screw11318

67 0367 150460 EXZ. BUCHSE eccentric bushing11319

68 9202 003188 ZYL. SCHR. cyl. Screw11320

028Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

2 von/ of

2

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GREIFERLAGER, LINKS hook bearing, left

NUR KL. 768-FA-273-RAP-HP, only cl. 768-FA-273-RAP-HP,

768-FA-L373-RAP-HP 768-FA-L373-RAP-HP

1 0768 150263 GREIFERLAGER V, LINKS hook bearing cpl. Left11326

2 0768 150090 KUPPLUNG coupling11327

3 9205 102168 GEW. STIFT threaded pin11328

4 0467 150430 STAUBKAPPE dust cover11329

5 0367 150910 PASZSCHEIBE (0,4) washer (0,4)11330

0367 150900 PASZSCHEIBE (0,3) washer (0,3)

6 0767 150050 OELFANGRING oil drip ring11332

7 0767 150060 SCHEIBE (0,6) washer (0,6)11333

0767 150070 SCHEIBE (0,3) washer (0,3)

8 9120 010100 RILLENKUGELLAGER ball bearing11335

9 0367 150343 GREIFERWELLE K. hook shaft cpl.11336

(MIT POS. 10,11) (with pos. 10,11)

10 9205 102158 GEW. STIFT threaded pin11338

11 9205 023920 GEW. STIFT threaded pin11339

14 Z100 011022 STOPFEN, SCHUTZ plug11340

15 9353 000198 SICH. RING retainer ring11341

16 0367 150403 STIRNRAD K. spur wheel cpl.11342

(MIT POS. 17) (with pos. 17)

17 9205 102158 GEW. STIFT threaded pin11344

18 1001 001162 STOPFEN plug11345

19 0768 350094 ROLLENHEBEL K. roller lever cpl.11346

(MIT POS. 20) (with pos. 20)

20 9205 101868 GEW. STIFT threaded pin11348

21 0768 350100 WELLE shaft11349

22 0067 161030 SCHEIBE washer11350

23 0367 350113 STELLRING K. adjusting ring cpl.11351

(MIT POS.24) (with pos 24)

24 9205 102158 GEW. STIFT threaded pin11353

25 9357 000100 SICH. SCHEIBE retainer washer11354

26 9330 400067 SCHEIBE washer11355

27 0998 881100 PASZSCHEIBE washer11356

28 9120 020100 RILLENKUGELLAGER ball bearing11357

029Tafel/ Table:

29 0768 150270 WELLE shaft11358

30 0367 150413 STIRNRAD K. spur wheel cpl.11359

(MIT POS. 31-33) (with pos. 31-33)

31 9203 313047 SENKSCHR. sunk screw11361

32 9205 023940 GEW. STIFT threaded pin11362

33 9740 010020 O-RING ring11363

34 0933 000587 TELLERFEDER belleville spring washer11364

35 0367 150540 MUTTER nut11365

36 0992 023820 6KT. MUTTER hexagonal nut11366

37 0998 859400 SIMMERRING ring11367

38 0367 150590 DICHTRING gasket11368

39 0768 150290 DECKEL cover11369

40 9202 002068 ZYL. SCHR. cyl. Screw11370

41 9202 002088 ZYL. SCHR. cyl. Screw11371

42 0768 350070 KURVENSCHEIBE disc cam11372

43 9202 002077 ZYL. SCHR. cyl. Screw11373

44 0367 150550 NIPPEL nipple11374

45 0367 120080 NIPPEL nipple11375

46 0999 230518 DICHTRING gasket ring11376

47 9203 313647 SENKSCHR. sunk screw11377

48 9205 023620 GEW. STIFT threaded pin11378

49 0367 150330 LAGERDECKEL cover11379

50 9740 003804 O- RING ring11380

51 9120 010150 RILLENKUGELLAGER ball bearing11381

52 0367 150433 ANTR. WELLE driving shaft11382

53 0998 881620 PASZSCHEIBE washer11383

54 0367 150193 KLEMMRING K. clamping ring cpl.11384

(MIT POS. 55) (with pos. 55)

55 9202 002908 ZYL. SCHR. cyl. Screw11386

56 0768 350143 TRAEGER V bearer11387

57 9202 002108 ZYL. SCHR. cyl. Screw11388

58 0768 350084 ROLLENHEBEL K roller lever cpl.11389

(MIT POS. 59-61) (with pos. 59-61)

59 9205 101868 GEW. STIFT threaded pin11391

60 0768 350160 ROLLE roller11392

61 9357 000050 SICH. SCHEIBE retainer washer11393

62 0999 220849 ZYLINDER , DOPPEL cylinder cpl11394

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

2

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

63 9330 400018 SCHEIBE washer11395

64 9357 000050 SICH. SCHEIBE retainer washer11396

65 9790 201000 VERSCHR. WI.-E coupling11397

66 0768 350153 KLOBEN V block cpl.11398

(MIT POS. 67) (with pos. 67)

67 9202 002068 ZYL. SCHR cyl. Screw11400

68 9357 000060 SICH. SCHEIBE retainer washer11401

69 9202 002948 ZYL. SCHR. cyl. Screw11402

70 0367 150460 EXZ. BUCHSE eccentric bushing11403

71 9202 003188 ZYL. SCHR. cyl. Screw11404

029Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

2 von/ of

2

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHMIERUNG lubrication

1 0768 100043 SCHLAUCHHALTER K hose holder cpl.11408

(MIT POS.2-9) (with pos.2-9)

2 0367 100240 SCHUTZBLECH guard plate11410

3 0768 100030 STUETZFEDER spring11411

4 0699 979100 SCHLAUCH hose11412

5 0699 979104 SCHLAUCH hose11413

6 0999 220710 VENTIL valve11414

7 9041 100212 BAUMWOLLDOCHT wick11415

8 9840 121001 KABELBINDER cable tie11416

9 9840 791001 ISOLIERBAND SCOTCH tape11417

10 0768 100073 ABSAUGSCHLAUCH K. hose cpl.11418

(MIT POS.11,12) (with pos.11,12)

11 0699 979104 SCHLAUCH hose11420

12 9041 100212 BAUMWOLLDOCHT wick11421

13 0367 100593 OELROHR K oilpipe cpl.11422

(MIT POS.14,15) (with pos.14,15)

14 0367 100260 OELROHR oil pipe11424

15 0699 979100 SCHLAUCH hose11425

16 0296 001543 LUEFTUNGSROHR V pipe11426

17 0367 150140 STOPFEN plug11427

18 0699 979104 SCHLAUCH hose11428

19 0367 100190 ABZWEIGROHR pipe11429

20 0367 100300 DRUCKFEDER presser spring11430

21 0367 100170 OELNIPPEL nipple11431

22 9203 003957 ZYL.SCHR. cyl. screw11432

23 0894 450378 FAECHERSCHEIBE disc11433

24 0367 310180 SCHAUGLAS inspectionglass11434

25 0367 100610 OELSCHLAUCH oil hose11435

26 0367 100250 EINFUELLTRICHT. funnel11436

27 0894 582430 SENKBLECHSCHR. screw11437

28 0467 100410 OELKISSEN oil satchel11438

29 0467 100390 OELKISSEN oil satchel11439

30 0993 991700 FL.KOPFSCHR. coutersunk screw11440

31 0367 100390 FEDERBUEGEL wire bow11441

030Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHMIERUNG lubrication
NUR KL.768-274-FLP-HP, only cl. 768-274-FLP-HP,
768-FA-273-RAP-HP 768-FA-273-RAP-HP

1 0767 150234 FILTER K filter cpl.11204

(MIT POS.2-4, 6-9) (with pos.2-4, 6-9)
2 0367 151040 FILTERTOPF filter pot11206
3 0367 151050 HUELSE bushing11207
4 0699 979100 SCHLAUCH 0,230 lang hose11208
6 0767 150230 FILTERTASCHE part11209
7 0797 002214 T-VERBINDUNG connecting piece11210
8 0999 220710 VENTIL valve11211
9 9840 121002 KABELBINDER cable tie11212
10 0367 150973 OELSCHLAUCH K oil hose11213

(MIT POS.11,12,14, 31) (with pos.11,12,14, 31)
11 0367 151040 FILTERTOPF filter pot11215
12 0367 151050 HUELSE bushing11216
13 0367 151030 STUETZFEDER supporting spring11217
14 0999 220710 VENTIL valve11218
15 0367 150884 SCHLAUCH,ABL.K hose11219

(MIT POS.16-18, 27, 28) (with pos.16-18, 27, 28)
16 0367 100190 ABZWEIGROHR pipe11221
17 0367 150850 STUETZFEDER supporting spring11222
18 0699 979104 SCHLAUCH hose11223
19 0367 150894 SCHLAUCH,ZUL.K hose11224

(MIT POS.20-23, 29, 30) (with pos.20-23, 29, 30)
20 0367 150860 STÜTZFEDER spring11226
22 0699 979104 SCHLAUCH hose11227
23 0999 240376 T-STUECK t piece11228
24 0999 190245 PLASTIKFLASCHE plastic bottle11229
25 0367 150920 FLASCHENHALTER holder11230
26 0367 150570 OELROHR oil pipe11231
27 0699 979104 SCHLAUCH 0,100lang hose11232
28 0699 979104 SCHLAUCH 0,070lang hose11233
29 0699 979104 SCHLAUCH 0,140lang hose11234
30 0699 979104 SCHLAUCH 0,060lang hose11235

031Tafel/ Table:

31 0699 979100 SCHLAUCH 0,145lang hose11236

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHMIERUNG lubrication

NUR KL. 768-FA-273-RAP-HP only cl. 768-FA-273-RAP-HP

1 0767 150234 FILTER K. filter cpl.11446

(MIT POS. 2-4, 6-9) (with pos 2-4, 6-9)

2 0367 151040 FILTERTOPF filter pot11448

3 0367 151050 HUELSE bushing11449

4 0699 979100 SCHLAUCH (0,250) hose (0,250)11450

6 0767 150230 FILTERTASCHE filter bag11451

7 0797 002214 T- VERBINDUNG connecting piece11452

8 0999 220710 VENTIL valve11453

9 9840 121002 KABELBINDER cable tie11454

10 0367 150973 OELSCHLAUCH K. oil hose cpl.11455

(MIT POS. 11-13 ,31) (with pos. 11-13, 31)

11 0367 151040 FILTERTOPF filter pot11457

12 0367 151050 HUELSE bushing11458

13 0999 220710 VENTIL valve11459

14 0367 150920 FLASCHENHALTER holder11460

15 0999 190245 PLASTIKFLASCHE plastic bottle11461

16 0367 150570 OELROHR oil pipe11462

17 0367 151030 STUETZFEDER supporting spring11463

18 0367 150894 SCHLAUCH ZUL. K. hose cpl.11464

(MIT POS. 19-23,28) (with pos. 19-23,28)

19 0699 979104 SCHLAUCH (0,060) hose (0,060)11466

20 0367 150860 STUETZFEDER supporting spring11467

21 0999 240376 T-STUECK connecting piece11468

22 0699 979104 SCHLAUCH (0,020) hose(0,020)11469

23 0367 150850 STUETZFEDER supporting spring11470

24 0367 150884 SCHLAUCH ABL. K hose cpl.11471

(MIT POS. 25-27,29,30) (with pos. 25-27,29,30)

25 0367 150850 STUETZFEDER supporting spring11473

26 0699 979104 SCHLAUCH (0,110) hose (0,110)11474

27 0367 100190 ABZWEIGROHR pipe11475

28 0699 979104 SCHLAUCH (0,140) hose (0,140)11476

29 0699 979104 SCHLAUCH (0,100) hose (0,100)11477

30 0699 979104 SCHLAUCH (0,070) hose (0,070)11478

032Tafel/ Table:

31 0699 979100 SCHLAUCH (0,145) hose (0,145)11479

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHMIERUNG lubrication

NUR KL. 768-R374-FLP-HP only cl. 768-R374-FLP-HP

1 0767 150234 FILTER K. filter cpl.11484

(MIT POS. 2-4, 6 - 9) (with pos. 2-4, 6 - 9)

2 0768 151040 FILTERTOPF filiter pot11486

3 0367 151050 HUELSE bushing11487

4 0699 979100 SCHLAUCH (0,250) hose (0,250)11488

6 0767 150230 FILTERTASCHE filter bag11489

7 0797 002214 T-VERBINDUNG connecting piece11490

8 0999 220710 VENTIL valve11491

9 9840 121002 KABELBINDER cable tie11492

10 0367 150973 OELSCHLAUCH K. oil hose cpl.11493

(MIT POS. 11-13 ,20) (with pos. 11-13, 20)

11 0367 151040 FILTERTOPF filter pot11495

12 0367 151050 HUELSE bushing11496

13 0999 220710 VENTIL valve11497

14 0367 150920 FLASCHENHALTER holder11498

15 0999 190245 PLASTIKFLASCHE plastic bottle11499

16 0367 150570 OELROHR oil pipe11500

17 0367 151030 STUETZFEDER supporting spring11501

18 0367 150980 OELSCHLAUCH oil hose11502

19 0367 150850 STUETZFEDER supporting spring11503

20 0699 979100 SCHLAUCH (0,145) hose (0,145)11504

033Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHMIERUNG lubrication

NUR KL. 768-FA-R373-RAP-HP only cl. 768-FA-R373-RAP-HP

1 0767 150234 FILTER K. filter cpl.11510

(MIT POS. 2-4, 6 - 9) (with pos. 2-4, 6 - 9)

2 0367 151040 FILTERTOPF filter pot11512

3 0367 151050 HUELSE bushing11513

4 0699 979100 SCHLAUCH (0,250) hose (0,250)11514

6 0767 150230 FILTERTASCHE filter bag11515

7 0797 002214 T-VERBINDUNG connecting piece11516

8 0999 220710 VENTIL valve11517

9 9840 121002 KABELBINDER cable tie11518

10 0367 150973 OELSCHLAUCH K. oil hose cpl.11519

(MIT POS. 11-13, 20) (with pos. 11-13, 20)

11 0367 151040 FILTERTOPF filter pot11521

12 0367 151050 HUELSE bushing11522

13 0999 220710 VENTIL valve11523

14 0367 150920 FLASCHENHALTER holder11524

15 0999 190245 PLASTIKFLASCHE plastic bottle11525

16 0367 150570 OELROHR oil pipe11526

17 0367 151030 STUETZFEDER supporting spring11527

18 0367 150980 OELSCHLAUCH oil hose11528

19 0367 150850 STUETZFEDER supporting spring11529

20 0699 979100 SCHLAUCH (0,145) hose (0,145)11530

034Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

SCHMIERUNG lubrication

NUR KL. 768-FA-L373-RAP-HP only cl. 768-FA-L373-RAP-HP

1 0767 150234 FILTER K. filter cpl.11533

(MIT POS. 2-4, 6 - 9) (with pos. 2-4, 6-9)

2 0367 151040 FILTERTOPF filiter pot11535

3 0367 151050 HUELSE bushing11536

4 0699 979100 SCHLAUCH (0,25) hose (0,25)11537

6 0767 150230 FILTERTASCHE filter bag11538

7 0797 002214 T-VERBINDUNG connecting piece11539

8 0999 220710 VENTIL valve11540

9 9840 121002 KABELBINDER cable tie11541

10 0367 150973 OELSCHLAUCH K. oil hose cpl.11542

(MIT POS. 11-13, 20) (with pos 11-13, 20)

11 0367 151040 FILTERTOPF filter pot11544

12 0367 151050 HUELSE bushing11545

13 0999 220710 VENTIL valve11546

14 0367 150920 FLASCHENHALTER holder11547

15 0999 190245 PLASTICKFLASCHE plastic bottle11548

16 0367 150570 OELROHR oil pipe11549

17 0367 151030 STUETZFEDER supporting spring11550

18 0699 979104 OELSCHLAUCH oil hose11551

19 0367 150850 STUETZFEDER supporting spring11552

20 0699 979100 SCHLAUCH (0,145) hose (0,145)11553

035Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

FUSSLUEFTUNG foot lifting

NUR KL. 768-274-FLP-HP, only cl. 768-274-FLP-HP,

768-R374-FLP-HP 768-R374-FLP-HP

1 0768 367514 BAUSATZ K set11559

(MIT POS.2-9,11-42, 44-46) (with pos.2-9,11-42, 44-46)

2 0367 350023 BUEGEL V bow11561

(IM BEIPACK) (in to accessories)

3 0367 350330 STOESSEL tappet11563

4 0767 360020 BLECH plate11564

5 0767 490060 ABDECKUNG plate11565

6 0768 350010 SCHEIBE disc11566

7 0797 000314 MAGNETVENTIL valve11567

8 0801 510930 DAEMPFRING absorber ring11568

9 0802 413680 BUCHSE bushing11569

11 9830 501010 DISTANZHALTER distance holder11570

12 0999 240302 DOPPELNIPPEL doublenipple11571

13 0999 240303 DOPPELNIPPEL doublenipple11572

14 0999 240341 SCHOTTVERSCHR. coupling11573

15 9790 200001 VERSCHR.-GD-E coupling11574

16 9790 201001 VERSCHR.WI-E coupling11575

17 0999 240386 T-E -VERSCHR. coupling11576

18 0999 240392 WI-E -VERSCHR. coupling11577

19 9202 002487 ZYL.SCHR. cyl. screw11578

20 9202 002927 ZYL.SCHR. cyl. screw11579

21 9202 003307 ZYL.SCHR. cyl. screw11580

(IM BEIPACK) (in to accessories)

23 9203 003737 ZYL.SCHR. cyl. screw11582

24 9204 201667 LINSENSCHR. screw11583

25 9207 170857 SPANPL.SCHR. screw11584

26 9231 110057 6KT.MUTTER hexagonal nut11585

27 9330 000087 SCHEIBE disc11586

29 9731 006004 SCHLAUCH hose11587

30 9330 000127 SCHEIBE disc11588

(IM BEIPACK) (in to accessories)

31 9330 000167 SCHEIBE disc11590

036Tafel/ Table:

32 9700 001020 ZYLINDER,EINF. cylinder11591

33 9710 920120 VENTIL, DROSSEL valve reactor11592

34 9710 981010 SCHALLDAEMPFER sound absorber11593

35 9731 005004 SCHLAUCH hose11594

38 9792 071010 BLINDSTOPFEN blind pluc11595

40 9840 120030 BEF.SCHELLE clamp11596

41 MG53 007922 LASCHE shackle11597

42 MG53 007921 WINKEL angle11598

46 9850 767010 LEITERPLATTE K printed board cpl.11599

48 9781 000002 FILTERREGLER filter regulator11600

49 0797 003031 DRUCKLEITUNG K pressure hose cpl11601

(MIT POS.50-54) (with pos.50-54)

50 0744 001796 SCHLAUCHTUELLE hose socket11603

51 0742 002096 IDEAL-SCHELLE hose clamp11604

52 9731 002001 SCHLAUCH hose11605

53 0744 001793 B KUPPL.STECKER plug11606

54 0744 001793 A KUPPLUNGSDOSE coupling socket11607

55 9840 121001 KABELBINDER cable tie11608

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

FUSSLUEFTUNG foot lifting

NUR KL. 768-FA-273-RAP-HP, only cl. 768-FA-273-RAP-HP,

768-FA-R373-RAP-HP, 768-FA-R373-RAP-HP,

768-FA-L373-RAP-HP 768-FA-L373-RAP-HP

1 0768 367524 BAUSATZ K set cpl.11615

(MIT POS. 5-17, 25-51) (with pos. 5-17, 25-51)

2 0367 350023 BUEGEL V bow11617

(im Beipack) (in to accessories)

3 9202 003307 ZYL. SCHR. cyl. Screw11619

(im Beipack) (in to accessories)

4 9330 000127 SCHEIBE washer11621

(im Beipack) (in to accessories)

5 0367 350330 STOESSEL tappet11623

6 0801 510930 DAEMPFRING damping winding11624

7 0802 413680 BUCHSE bushing11625

8 0768 350010 SCHEIBE washer11626

9 9700 001020 ZYLINDER, EINFACH cylinder11627

10 MG53 007922 LASCHE shackle11628

11 MG53 007921 WINKEL angle11629

12 9202 002927 ZYL. SCHR. cyl. Screw11630

13 9330 000167 SCHEIBE washer11631

14 0999 240341 SCHOTTVERSCHR. coupling11632

15 0999 240303 DOPPELNIPPEL double nipple11633

16 0999 240393 WI.-STUECK coupling11634

17 9731 006004 SCHLAUCH hose11635

18 9781 000002 FILTERREGLER WE-6 filter regulator11636

19 0797 003031 DRUCKLEITUNG K. pressure hose cpl.11637

(MIT POS. 20-24) (with pos. 20-24)

20 0744 001796 SCHLAUCHTUELLE hose socket11639

21 0742 002096 IDEAL- SCHELLE clamp11640

22 9731 002001 SCHLAUCH hose11641

23 0744 001793 B KUPPLUNGSSTECKER plug11642

24 0744 001793 A KUPPLUNGSDOSE coupling socket11643

25 9790 201001 VERSCHR.-WI.-E coupling11644

26 0767 360020 BLECH plate11645

037Tafel/ Table:

27 9207 170857 SPANPL. SCHR. screw11646

28 9850 767010 LEITERPLATTE printed circuit board11647

29 9830 501010 DISTANZHALTER distance holder11648

30 0767 490060 ABDECKUNG cover11649

31 9203 003737 ZYL. SCHR. cyl. Screw11650

32 9840 120030 BEF. SCHELLE clip11651

33 9204 201667 LINSENSCHR. screw11652

34 9330 000087 SCHEIBE washer11653

35 9203 110057 6KT. MUTTER hexagonal nut11654

36 9840 121001 KABELBINDER cable tie11655

37 0467 360380 HALTER holder11656

40 9231 110107 6KT. MUTTER hexagonal nut11657

41 9202 002487 ZYL. SCHR. cyl. Screw11658

42 0999 240392 WI-E-VERSCHRAUBUNG coupling11659

43 0999 240302 DOPPELNIPPEL nipple11660

44 9710 920120 VENTIL, DROSSEL valve11661

45 9790 201001 VERSCHR. -WI-E coupling11662

46 0797 000314 MAGNETVENTIL (3 BLOCK) * valve *11663

47 9792 071010 BLINDSTOPFEN plug11664

48 9710 981010 SCHALLDAEMPFER sound absorber11665

49 0797 000315 MAGNETVENTIL (4 BLOCK)* valve*11666

50 9731 005004 SCHLAUCH hose11667

51 0999 240393 T-ES-VERSCHR. coupling11668

* ERSATZVENTIL OHNE * Replacement valve without

MONTAGEPLATTE 9710061200 munting plate 9710061200

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

STICHSTELLER GRIFF stitch regulator knob

NUR KL.768-FA-273-RAP-HP only cl. 768-FA-273-RAP-HP

768-FA-R373-RAP-HP 768-FA-R373-RAP-HP

768-FA-L373-RAP-HP 768-FA-L373-RAP-HP

1 0768 350223 STICHST. GRIFF stitch regulator lever11678

(MIT. POS. 2) (with pos. 2)

2 9202 002908 ZYL. SCHR. cyl. Screw11680

3 0768 350250 ZUGSTANGE traction rod11681

4 0992 023760 ZYL. SCHR. cyl. Srew11682

5 0768 350210 ZUGSTANGE traction rod11683

6 9700 212052 ZYLINDER, DOPPEL cylinder11684

7 9700 212034 ZYLINDER, DOPPEL cylinder11685

8 9790 200000 VERSCHR. GD.-E coupling11686

9 9790 201000 VERSCHR. WI.-E coupling11687

10 0768 350230 BOLZEN bolt11688

11 0768 350240 6KT. BOLZEN hexagonal bolt11689

12 0998 880110 SCHEIBE washer11690

038Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

TASTER sensor

1 9880 768001 TASTER K. sensor cpl.11694

(MIT POS. 2-4) (with pos. 2-4)

2 0477 351150 HALTER holder11696

3 0467 100330 SCHUTZBLECH guide11697

4 9217 300528 LINSENSCHR. scew11698

5 9870 768002 LEITUNG K. cable cpl.11699

(GESTELL- OBERTEIL) (stand- machine head)

6 9870 768004 LEITUNG K. cable cpl.11701

(ANTRIEB- GESTELL) (motor- stand)

7 9880 768003 TASTER K. sensor cpl.11703

(MIT POS. 3,4,8) (with pos. 3,4,8)

8 9830 515055 WINKEL V angle cpl.11705

9 9870 767029 LEITUNG K. cable cpl.11706

(ANTRIEB- GESTELL) (motor-stand)

039Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

GESTELL stand

1 MG55 400264 GESTELL K stand11756

(MIT POS. 2-6) (with pos. 2-6)

2 0700 076801 TISCHPLATTE table plate11758

3 0700 076802 SCHRAEGAUFLAGE support11759

4 MG53 002501 PEDAL K pedal cpl.11760

5 MG55 000501 GESTELL K stand cpl.11761

6 0907 021044 BEF.TEILE K fastening set11762

(MIT POS. 7-12) (with pos. 7-12)

7 0700 000043 SCHUBKASTEN drawer11764

8 0700 000044 FUEHRUNGSLEISTE guide bar11765

9 0700 000045 PLATTE plate11766

10 9207 170227 SPANPL.SCHR. screw11767

11 9206 200097 6KT.BLECHSCHR. hexagonal screw11768

12 0700 000050 EINLAGE insert11769

13 9830 515053 WINKEL K. angle cpl.11770

(MIT POS. 14-17) (with pos. 14-17)

14 9830 515051 WINKEL angle11772

15 9830 515052 KLOBEN block11773

16 9204 201698 LINSENSCHR. screw11774

17 9204 201728 LINSENSCHR. screw11775

18 9202 002927 ZYL. SCHR. cyl. Screw11776

19 9330 000107 SCHEIBE washer11777

20 9207 161307 SPANPL. SCHR. screw11778

040Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

ANTRIEBSPAKET motor package

1 9889 076801 8 ANTRIEBSPAKET motor package11782

(MIT POS. 2,5,15,18,19,28) (with pos. 2,5,15,18,19,28)

2 9800 330009 BEDIENFELD V810 contr panel11784

5 9880 001003 BEF.MATERIAL K fastenig set cpl.11785

(MIT POS.6-12,36) (with pos.6-12,36)

6 9201 013767 6KT.SCHR. hexagonal screw11787

7 9330 300027 SCHEIBE disc11788

8 0798 000677 KABELKANAL cable duct11789

9 9207 170227 SPANPL.SCHR. screw11790

10 9840 120060 ZUGENTL.SCHELLE clip11791

11 9840 120001 NAGELSCHELLE clip11792

12 9840 123003 STAHLNADEL nail11793

13 9840 121001 KABELBINDER cable tie11794

14 0993 601037 6KT.HOLZSCHR. woodscrew11795

15 9800 130014 R NAEHANTRIEB motor set11796

(MIT POS.16,17,29-35) (with pos.16,17,29-35)

16 0990 254306 POSITIONSGEBER position transmitter11798

17 9800 330008 SOLLWERTGEBER control11799

18 9130 500500 KEILRIEMENSCHEIBE belt disc11800

19 9130 104310 KEILRIEMEN belt11801

20 MG43 000401 GESTAENGE K rod11802

(MIT POS. 21-27) (with pos. 21-27)

21 9357 200106 KUGELPFANNE cup11804

22 9231 110127 6KT.MUTTER hexagonal nut11805

23 MG43 000402 STANGE rod11806

24 MG43 000403 KLEMME clip11807

25 9202 002887 ZYL. SCHR. cyl. Screw11808

26 9357 200056 KUGELZAPFEN ball pivot11809

27 9330 000107 SCHEIBE washer11810

28 9800 330006 ANBAUTEILE K part set11811

29 0798 003292 BETAETIGUNGSHEBEL lever11812

30 9800 331014 STEUERKASTEN control box11813

31 9825 810412 SICHERUNG fuse11814

32 9825 810319 SICHERUNG fuse11815

041Tafel/ Table:

33 9800 330002 NETZSCHALTER switch11816

34 9800 330010 BEDIENFELD control box11817

35 9800 330011 ADAPTER adapter11818

36 0725 000520 B FEDERRING ring11819

37 9800 331015 NAEHANTRIEB motor11820

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

ANTRIEBSPAKET motor package

1 9889 076802 8 ANTRIEBSPAKET motor package11926

(MIT POS. 2-8) (with pos. 2-8)

2 9880 001003 BEF. TEILE K parts11928

2 (MIT POS. 21,22) (with pos. 21,22)11929

3 9231 011147 6 KT. MUTTER hexagonal nut11930

4 0893 230508 FEDERSCHEIBE spring washer11931

5 9130 500500 KEILRIEMENSCHEIBE v-belt washer11932

6 9800 330006 RIEMENSCHUTZ v-belt cover11933

7 9130 104310 KEILRIEMEN v-belt11934

8 9800 130014 R NAEHANTRIEB motor11935

8 (MIT POS. 9-20) (with pos. 9-20)11936

9 9800 331015 NAEHANTRIEB motor11937

10 9800 331014 STEUERKASTEN control box11938

11 9800 330011 ADAPTER adapter11939

12 9800 330001 EXT. BETAETIGUNG ext. Actuation11940

13 0798 003292 BETAETIG. HEBEL control lever11941

14 0990 254306 POSITIONSGEBER synchronizer11942

15 9825 810319 SICHERUNG fuse11943

16 9825 810412 SICHERUNG fuse11944

17 9800 330002 SCHALTER switch11945

18 9800 330009 BEDIENFELD V810 control panel V81011946

20 9800 330010 BEDIENFELD V820 control panel V82011947

21 9840 120060 ZUGENTL. SCHELLE clamp11948

22 0798 000677 KABELKANAL cable channel11949

042Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

VERTEILUNG K. distributor cpl.

1 9850 767012 VERTEILUNG K distributor cpl.11954

(MIT POS. 2-10) (with pos. 2-10)

2 0767 490010 GEHAEUSE housing11956

3 0767 490020 BOLZEN bolt11957

4 0767 490030 DECKEL plate11958

5 0467 360260 LEISTE rail11959

6 9202 001658 ZYL.SCHR. cyl. screw11960

7 9203 003717 ZYL.SCHR. cyl. screw11961

8 9203 003667 ZYL.SCHR. cyl. scre11962

9 9203 003737 ZYL.SCHR. cyl. screw11963

10 9850 767006 LEITERPLATTE K printed board cpl.11964

11 9202 002067 ZYL.SCHR. screw11965

12 9840 120050 KABELHALTER cable clip11966

043Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

NAHLEUCHTE sewing lamp

1 9822 510001 NAEHLEUCHTE K. sewing lamp cpl.11824

(MIT POS.2-4) (with pos.2-4)

2 0002 007504 9500 WIPPSCHALTER switch11826

3 9822 642024 ERSATZLAMPE lamp11827

4 9822 510012 STREUSCHEIBE pane11828

5 0907 487519 ANBAUSATZ K mounted set11829

(MIT POS.6-18,41,42) (mit pos.6-18,41,42)

6 9202 003317 ZYL.SCHR. cyl. screw11831

7 0APP 001132 HALTESTUECK holder11832

8 0894 450418 FAECHERSCHEIBE washer11833

9 0798 120401 CORD-CLIP clip11834

10 9840 302005 LEITUNG cable11835

11 9840 104201 FLACHSTECKERHUELSE part11836

12 9840 121001 KABELBINDER cabel clip11837

13 9840 120003 NAGELSCHELLE part11838

14 9840 123003 STAHLNAGEL pin11839

15 9207 170437 SPANPLATTENSCHR. wood screw11840

16 9840 133001 WUERGENIPPEL (PG 9) twist nipple (PG9)11841

9840 133002 WUERGENIPPEL (PG11) twist nipple (PG11)

9840 133004 WUERGENIPPEL (PG16) twist nipple (PG16)

17 9840 135002 GEGENMUTTER lock nut11844

18 0798 447914 KLEBEETIKETT not to sale11845

19 0798 500088 TRAFO,NAEHLICHT transf 220/12v11846

(MIT POS.20) (with pos.20)

20 9825 810302 SICHERUNG fuse11848

21 9822 510125 NAEHLEUCHTE,K. sewing lamp cpl.11849

(MIT POS.22) (with pos.22)

22 9822 642023 HALOGENLAMPE lamp11851

23 9880 767001 ANBAUSATZ K mounted set11852

(MIT POS.24-40) (with pos.24-40)

24 9203 313677 SENKSCHR. sunk screw11854

25 9822 510126 LICHTLEITER light conductor11855

26 9203 314277 SENKSCHR. sunk screw11856

27 0767 360060 BLECH plate11857

044Tafel/ Table:

28 0767 360050 HALTER holder11858

29 9202 042508 ZYL.SCHR. cyl. screw11859

30 0767 360070 SCHELLE clip11860

31 9217 301038 HALBR.SCHR. screw11861

32 9840 121001 KABELBINDER cable clip11862

33 9840 302005 LEITUNG cable11863

34 9840 104201 FLACHST.HUELSE receptacle11864

35 9840 120003 NAGELSCHELLE clip11865

36 9840 123003 STAHLNADEL nail11866

37 9207 170437 SPANPL.SCHR. screw11867

38 9840 133001 WUERGENIPPEL (PG9) twist nipple (PG9)11868

9840 133002 WUERGENIPPEL (PG11) twist nipple (PG11)

9840 133004 WUERGENIPPEL (PG16) twist nipple (PG16)

39 9840 135001 GEGENMUTTER nut11871

39 9840 135002 GEGENMUTTER nut11872

40 0798 447914 KLEBEETIKETT not to sale11873

41 9840 120026 BEF. SCHELLE clip11874

42 9840 120206 BEF. SCHELLE clip11875

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1

Klasse/ Class: 0768

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

LED NAEHLEUCHTE LED lamp

1 9880 767011 NAEHLEUCHTE K lamp cpl.11879

1 (MIT POS. 2-11) (with pos. 2-11)11880

2 9822 560000 NAEHLEUCHTE lamp11881

3 0767 360070 SCHELLE clamp11882

4 0746 001023 BUCHSE bushing11883

5 9202 042488 ZYL. SCHR. cyl. Screw11884

6 9202 002518 ZYL. SCHR. cyl. Screw11885

7 0767 360050 HALTER holder11886

8 9204 042508 ZYL. SCHR. cyl. Screw11887

9 0798 120401 CORD-CLIP clip11888

10 9822 560001 NETZTEIL mains part11889

11 9207 170227 SPANNPL. SCHR. pan-head screw11890

045Tafel/ Table:

Ausgabe/ Edition: 07/2006

Seite/ Page:

1 von/ of

1
