Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
745 - 26/28
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35 Teile.-No.: 0791 745825
Ausgabe / Edition: 09/99 • LU Printed in Federal Republic of Germany
Teileliste und Näheinrichtungen
Spare Parts list and Sewing Equipment
745-26/28
Inhaltsverzeichnis Tafel/Table Contents
Nähantrieb 1 Motor
Gestellteile 1-3, 10 Stand parts
Pneumatik 4 Pneumatic
Transport- u. Antriebsteile 4, 5, 11, 12, 13 Carriage- and drive parts
Einlegestation 6, 14, 23, 24, 25 Loading station
Schneideeinrichtung 7, 8, 9 Cutting device
Tischplatten 10, 59, 60 Table plates
Klammer "K12" 15, 16 Clamp "K12"
Klammer "K13" 17, 18 Clamp "K13"
Klammer "K5" 19, 20 Clamp "K5"
Klammer "K16" 21, 22 Clamp "K16"
Schwenkvorrichtung für Faltstempel 26-28 Pivot device for folding stamp
Greiffaltstempel 29-33 Catch folder
Faltstempel 34, 35 Folder
Einbaunähmaschine 36-40, 42 Insert sewing machine
Lichtschranke 41 Light barrier
Beipack 43 Accessories
Auflage 44, 45 Support plate
Stapler 46-50 Stacker
Klemmvorrichtung für Hinterhose 51, 52 Clamping device for rear trousers
und Taschenbeutel and pocket bags
Anlegevorrichtung für Brustleisten 53, 54 Loading device for breast welt
Pneumatische Bündelklammer 55 Pneumatic bundle clamp
mit Fußventil with footvalve
Bandzuführung 56 Tape feeder
Zuführeinrichtung für Taschenbeutel 57, 58 Loading device for pocket bags
Ausstreifeinrichtung 61 Smoothing device
Teilesatz "Taschenbeutel über Patte 62 Set of parts "Two pocket bag halves
above the flap"
Teilesatz für Reißverschluß 63 Set of parts for zipper
Restfadenwächter für Unterfäden 64 Rest-thread catcher for underthreads
Einstellehren 65 Gauges
Näheinrichtungen 66 Sewing equipment
Ablage 67 Support plate
Übergabevorrichtung 68 - 70, 72 Loading device
Zuführeinrichtung 71 Loading device
Staplerzusatz 73 Additional parts for stacker
Abzugsvorrichtung 74 Roll off device
Ansaugeinrichtung 75, 76 Vacuum unit
Motor 77 Motor
Steuerung 78 Control
Wartungseinheit 79 Maintenance unit
Näheinrichtungen Sewing equipment
Pläne plans
Kl. 745-26/28, Tafel 1 - Cl. 745-26/28, table 1
Pos. Teile Nr.
Det. Part No.
1 MG50010061 GEST.OBERT.V
2 0718 011043 LAMELLENSTOPFEN
3 MG50010206 AUFLAGEWINKEL
4 0570 000939 A SENKSCHR.
5 0739 000595 SCHEIBE
6 9231 110107 6KT.MUTTER
7 0744 001426 FEDERRING
8 MG50001271 WINKEL
9 9201 113697 6KT.SCHR.
10 MG50 010021 GEST.UNTERT.V
11 MG50 001715 WINKEL
12 MG50 004559 BUCHSE
13 MG50 004558 APP.ROLLE
14 MG50 004563 SCHRAUBE
15 MG50 004565 SCHEIBE
16 0292 001229 SICH.RING
17 0578 001232 ACHSE
18 9330 000127 SCHEIBE
19 0744 003142 SICH.SCHEIBE
20 9202 003777 ZYL.SCHR.
21 9330 900137 SCHEIBE
22 9332 500160 FEDERSCHEIBE
23 9231 110147 6KT.MUTTER
24 9202 003717 ZYL.SCHR.
25 9330 000137 SCHEIBE
26 MG50 010291 HALTER V
27 9201 113737 6KT.SCHR.
28 0725 000520 B FEDERRING
29 MG50 010298 WINKEL
30 9201 113697 6KT.SCHR.
31 9330 900127 SCHEIBE
32 MG53 002501 FUSSTR.K *
33 MG43 002507 GREIFRING
35 9231 110137 6KT.MUTTER
37 0558 000393 SCHEIBE
38 9201 113737 6KT.SCHR.
39 MG53 002522 PEDAL K *
40 MG50 001495 WINKEL
41 MG43 000401 GESTAENGE K
42 MG43 000402 STANGE
43 9231 110127 6KT.MUTTER
44 9357 200106 KUGELPFANNE
45 0570 001220 KUGELZAPFEN
46 9231 110127 6KT.MUTTER
47 9201 250027 6KT.SCHR.
Benennung
Nähantrieb/Gestellteile
Motor and stand parts
(MIT / WITH POS.42-47,66)
Tafel 1
Pos. Teile Nr.
Det. Part No.
48 9800 330001 EXT.BETAETIGUNG
49 9202 042967 ZYL.SCHR.
50 MG50 008781 WINKEL
51 0744 001131 FEDERRING
52 9330 000127 SCHEIBE
53 9231 110137 6KT.MUTTER
54 9202 043287 ZYLINDERSCHRAUBE
55 0725 000520 B FEDERRING
56 9201 113737 6KT.SCHRAUBE
57 0794 000871 PLATTE
58 0744 001131 FEDERRING
59 0794 001901 WINKEL V
60 9330 000127 SCHEIBE
61 9202 003417 ZYL.SCHR.
62 0746 011056 LASCHE
63 9800 130011 R NAEHANTRIEB
64 9130 500010 KEILR.SCHEIBE
65 9130 104161 KEILRIEMEN
66 MG43 000403 KLEMME
67 MG50 010425 SCHUTZBLECH
68 MG43 002509 LI-BLECHSCHR.
69 9330 000107 SCHEIBE
70 0794 002117 KLEMMSTUECK
71 9201 112897 6KT.SCHR.
72 0797 122268 SENKSCHR.
73 9332 500190 FEDERSCHEIBE
74 9201 015468 6KT.SCHR.
75 MG44 000160 BUCHSE
76 MG50 001398 DRUCKPLATTE
77 0725 000520 B FEDERRING
78 MG53 002521 PEDAL
79 MG50 010436 LASCHE (TRANSP. SICHERUNG)
80 MG50 010427 BUCHSE (TRANSP. SICHERUNG)
81 9201 013487 ZYL. SCHR. (TRANSP. SICHERUNG
82 9330 000127 SCHEIBE (TRANSP: SICHERUNG)
Weitere Gestellteile siehe TAfel 67
* auf Wunsch
* on request
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 2 - Cl. 745-26/28, table 2
Pos. Teile Nr.
Det. Part No.
1 0935 745358 WINKEL
6 0746 001416 SCHRAUBE V
5 9202 023297 ZYL.SCHR.
7 9201 112877 6KT.SCHR.
8 9231 110137 6KT.MUTTER
9 MG50010218 KLOBEN
10 0746 000269 MEGI-HL-BUCHSE
11 0742 040298 KONUS
12 9305 003740 SPANNSTIFT
13 0211 000027 TELLERFEDER
14 0933 020251 HUELSE
15 MG50 001444 BOLZEN
16 9305 003850 SPANNSTIFT
17 92010 113717 6KT.SCHR.
18 9330 000127 FEDERRING
19 9202 002127 ZYL.SCHR.
20 MG50 010263 BOCK
21 MG50 010265 BOLZEN
22 9330 900107 SCHEIBE
23 0570 000138 SICH.SCHEIBE
24 9330 000087 SCHEIBE
27 0576 005522 GASFEDER
35 MG50 008752 PLATTE
36 9203 003357 ZYL.SCHR.
37 0557 001219 SPLINT
38 0744 001115 LI-BLECHSCHR.
39 9330 000073 SCHEIBE
40 0700 000044 FUEHRUNGSLEISTE
41 0700 000043 SCHUBKASTEN
42 9231 110047 6KT.MUTTER
Benennung
Gestellteile
Stand parts
Pos. Teile Nr.
Det. Part No.
Tafel 2
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 3 - Cl. 745-26/28, table 3
Pos. Teile Nr.
Det. Part No.
1 MG50010241 HALTER
2 9201 113797 6KT.SCHR.
3 9201 113697 6KT.SCHR.
4 9330 000127 SCHEIBE
5 9201 113737 6KT.SCHR.
6 9201 113717 6KT.SCHR.
7 MG50010246 HALTER V
8 MG50010259 WELLE
9 0935 745363 LAGERBOCK
10 9202 001728 ZYL.SCHR.
11 0935 745361 BOLZEN
12 9202 001728 ZYL.SCHR.
14 0935 745362 PLATTE
15 0935 745369 STUETZE
16 0935 745370 SCHEIBE
17 9203 314618 SENKSCHR.
18 0555 001085 SCHEIBE
Benennung
Gestellteile
Stand parts
Pos. Teile Nr.
Det. Part No.
Tafel 3
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 4 - Cl. 745-26/28, table 4
Pos. Teile Nr.
Det. Part No.
1 0792 012015 LAGERBOCK
2 MG50010272 STAENDER
3 9330 900127 SCHEIBE
4 9201 113757 6KT.SCHR.
5 MG50010433 HAKENSCHRAUBE
6 9231 110147 6KT.MUTTER
7 MG50010432 KLEMMSTUECK
8 0911 000196 HUTSTOPFEN
9 0792 005123 KLEMMBOCK
10 0792 005781 WINKEL
11 N079 008637 A BUCHSE
12 9203 100618 FLACHKOPFSCHRAUBE
13 0792 005782 BLATTFEDER
14 9330 000097 SCHEIBE
15 9202 002517 ZYLINDERSCHRAUBE
16 9202 003337 ZYLINDERSCHRAUBE
17 9330 900097 SCHEIBE
19 9201 113693 6KT.SCHRAUBE
21 9330 000108 SCHEIBE
33 9202 002113 ZYL.SCHR.
34 9330 000097 SCHEIBE
35 9790 201000 VERSCHR.WI-E
36 Z112 000611 3/2 WEGEVENTIL
37 9202 002113 ZYL.SCHR.
38 0792 005127 WINKEL
39 9330 000087 SCHEIBE
40 9231 110058 6KT.MUTTER
41 0792 012021 WELLE
42 0792 035252 GABELKOPF
43 9301 102541 ZYL.STIFT
44 0792 035257 RITZEL V
45 0999 211028 ZAHNRIEMEN
46 0793 000316 6KT.MUTTER
47 0211 000100 A SICH.SCHEIBE
48 0742 041326 RING
49 MG50 010417 ACHSE V
51 MG50 010416 PLATTE
52 9202 003337 ZYL.SCHR.
53 9330 000127 SCHEIBE
54 0725 000520 B FEDERRING
55 9201 113737 6KT.SCHR.
56 0797 051291 LEISTE
57 9202 002067 ZYLINDERSCHRAUBE
58 9710 061201 VENTIL,MGNET (1ER BLOCK) *
Benennung
Befest.Teile für Pneumatik
Transport- und Anriebsteile
Pneumatic parts
Carriage- and drive parts
Tafel 4
Pos. Teile Nr.
Det. Part No.
58 9710 061231 VENTIL,MAGNET (1ER BLOCK) **
58 9710 061202 VENTIL,MAGNET (2ER BLOCK) *
58 9710 061212 VENTIL,MAGNET (12ER BLOCK) *
61 0271 000765 VERSCHL.SCHR.
62 9202 002077 ZYL.SCHR.
63 9710 982005 SCHALLDAEMPFER
65 9231 000407 6KT.MUTTER
66 0797 051285 STANGE
67 0797 051293 KLOBEN
68 0271 000756 GEW.STIFT
69 0797 051289 KLEMMSTUECK
70 9202 002777 ZYL.SCHR.
72 9815 710002 INDUKTIVGEBER
73 9203 003107 ZYL.SCHR.M3X8
74 0798 424203 KLEMMRING
75 9202 002927 ZYL.SCHR.
77 9205 102838 GEW.STIFT M8X20
78 0797 051294 PLATTE
79 0227 000596 LASCHE
80 9202 001668 ZYL.SCHR.M3X8
81 9330 000067 SCHEIBE
82 0797 051305 TRAGSCHIENE
83 9203 003627 ZYL.SCHR.M4X4
84 0797 051296 SCHUTZBLECH
85 9204 201037 LINSENSCHRAUBE
86 9710 900012 ANSCHLUSSBLOCK
87 9710 982005 SCHALLDAEMPFER
88 0797 002302 VERSCHRAUBUNG
89 9710 900013 ABSCHLUSSBLOCK
90 0793 020235 KLEMMBÜGEL
* Ersatzventil ohne Montageplatte 9710 061200
* Replacement valve without mounting plate 9710 061200
** Ersatzventil ohne Montageplatte 9710 061230
** Replacement valve without mounting plate 9710 061230
Benennung
(STROMLOSOFFEN)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 5 - Cl. 745-26/28, table 5
Pos. Teile Nr.
Det. Part No.
1 0792 012322 LAGERBOCK
2 9202 002537 ZYL.SCHR.
3 9800 580006 MOTOR,SCHRITT K
4 9202 002488 ZYL.SCHR.
5 0792 012326 RITZEL V
6 0746 013020 KLEMMSTUECK
7 9202 002497 ZYL.SCHR.
8 0996 085730 RILLENKULA
9 0714 000188 SICH.RING
10 MG43 002510 SCHEIBE
11 0792 012313 HALTER
12 9800 580002 MOTOR,SCHRITT13 9202 002507 ZYL.SCHR.
14 0792 012108 ZAHNRIEMENRAD V
15 0996 085730 RILLENKULA
16 0714 000188 SICH.RING
17 0744 020505 SICH.RING
18 9202 002478 ZYL.SCHR.
19 0792 035056 DECKEL
20 9201 013767 6KT.SCHRAUBE
21 0742 041342 GABEL V
22 0742 041344 GABEL
24 0792 007262 RITZEL V
25 9130 201020 ZAHNRIEMEN
26 0793 000316 6KT.MUTTER
27 0792 012201 ABDECKHAUBE
28 9203 100957 FLACHKOPFSHR.
29 9330 000097 SCHEIBE
30 9330 000127 SCHEIBE
Benennung
Transport- und Antriebsteile
Carriage- and drive parts
Pos. Teile Nr.
Det. Part No.
Tafel 5
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 6 - Cl. 745-26/28, table 6
Pos. Teile Nr.
Det. Part No.
1 0792 012361 WINKEL
2 MG50001335 BOCK
3 9202 002497 ZYL.SCHR.
4 9205 101878 GEW.STIFT
6 0746 001328 BEF.WINKEL V
7 0746 001331 KLINKE V
8 0569 000137 ANSATZSCHRAUBE
9 9231 110057 6KT.MUTTER
10 0746 001334 DREHFEDER
12 0739 000595 SCHEIBE
13 9202 002477 ZYL.SCHR.
14 0792 007313 LEISTE V
16 0792 012386 AUFLAGE
17 9202 002477 ZYL.SCHR.
19 9202 002497 ZYL.SCHR.
20 9330 000097 SCHEIBE
21 0792 012315 ACHSE
22 0792 012318 KLEMMSTUECK
23 9202 002507 ZYL.SCHR.
24 9815 710002 INDUKTIVGEBER
25 0798 424203 KLEMMSTUECK
26 9203 003078 ZYL.SCHR.
27 9231 110137 6KT.MUTTER
28 9205 102898 GEW.STIFT
29 9330 900127 SCHEIBE
30 0792 007771 FEDERBOLZEN
31 9205 102213 GEWINDESTIFT
Benennung
Einlegestation
Loading station
Pos. Teile Nr.
Det. Part No.
Tafel 6
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 7 - Cl. 745-26/28, table 7
Pos. Teile Nr.
Det. Part No.
1 0792 012452 MESSERBOCK K NA
2 0792 012456 MESSERBOCK V
3 0570 093135 BUCHSE
4 0746 000835 ROHR
5 0746 000836 PLATTE
6 0746 000840 SPANNSTIFT
7 0792 007103 STANGE
8 0792 007108 ZYLINDERROHR
9 0792 007109 BUCHSE
10 0792 007111 MESSERSTANGE
11 0246 002566 DICHTRING
12 0792 007128 PLATTE
13 0746 060668 BUCHSE
14 0746 000852 KLEMMSTUECK
15 9202 002083 ZYL.SCHR.
16 0746 000855 LEISTE V
17 0746 000864 A SCHRAUBE
18 0746 000865 A DICHTRING
19 0746 000863 A PLATTE
20 0746 000893 A ZUGFEDER
21 9710 920011 VENTIL,DROSSEL
22 0792 012501 SCHALTBLECH
23 9202 002067 ZYL.SCHR.
24 9330 900097 SCHEIBE
25 0792 012505 PLATTE
26 0792 012506 ZAHNSTANGE
27 0792 012507 KLEMMPLATTE
28 9202 002487 ZYL.SCHR.
29 0798 122268 SENKSCHR.
30 0792 012469 BOLZEN
31 0792 012470 LASCHE
32 9202 002497 ZYL.SCHR.
33 9234 000107 6KT.MUTTER
34 0556 000283 TELLERFEDER
35 0998 882080 PASZSCHEIBE
36 0212 004841 SICH.RING
37 0742 041677 ANSATBOLZEN
38 0792 005411 ANSATZBOLZEN
39 0933 078201 NADELLAGER
40 0291 000347 STUETZSCHEIBE
41 9205 101918 GEW.STIFT
42 0741 000290 KUGELBUECHSE
43 0933 021228 SICH.RING
44 0792 012451 MESSERBOCK K NE
Benennung
Schneideinrichtung
Cutting device
(MIT / WITH POS.2-51)
(MIT / WITH POS.11)
Tafel 7
Pos. Teile Nr.
Det. Part No.
45 0792 012455 MESSERBOCK V
46 0999 210178 GLEITLAGER
47 0792 007211 MESSERKLOBEN K
48 0792 007212 MESSERKLOBEN
49 0792 007203 KLEMMSTUECK K
50 9202 002493 ZYL.SCHR.
51 0792 007206 STIFT
52 9202 002673 ZYL.SCHR.
53 0792 012460 BUCHSE
Benennung
(MIT / WITH POS.45,3-9)
(MIT / WITH POS 48-51)
(MIT / WITH POS.50)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 8 - Cl. 745-26/28, table 8
Pos. Teile Nr.
Det. Part No.
1 0792 012601 MESSERBOCK K
2 0792 012614 MESSERBOCK
3 0999 210178 GLEITLAGER
4 0792 012618 GEW.BOLZEN
5 0792 012469 BOLZEN
6 0792 012470 LASCHE
7 9202 002497 ZYL.SCHR.
8 9234 000107 6KT.MUTTER
9 0556 000283 TELLERFEDER
10 0998 882080 PASZSCHEIBE
11 0212 004841 SICH.RING
12 0742 041677 EXZ.BOLZEN
13 0792 005411 ANSATZBOLZEN
14 0933 078201 NADELLAGER
15 0291 000347 STUETZSCHEIBE
16 9205 101918 GEW.STIFT
17 0746 000852 KLEMMSTUECK
18 9202 002088 ZYL.SCHR.
19 0746 000855 LEISTE V
20 0746 000864 A SCHRAUBE
21 0746 000865 A DICHTRING
22 0746 000863 A PLATTE
23 0746 000893 A ZUGFEDER
24 9710 920011 VENTIL,DROSSEL
25 0578 000868 BOLZEN
27 0558 000637 ZUGFEDER
28 0792 012633 ZYLINDER V
29 9790 201000 VERSCHR.WI-E
30 0211 054075 DICHTRING
31 0792 007571 ZYLINDER K
32 0556 014030 DICHTRING
33 0797 002016 SCHLAUCHTUELLE
34 0211 000109 SICHER.RING
35 0792 007589 TOLERANZRING
36 0792 007641 LAGER V
37 0792 007695 STANGE
38 0792 012662 GABELSTUECK
39 9202 002483 ZYL.SCHR.
40 9202 002083 ZYL.SCHR.
41 9203 003653 ZYL.SCHR.
42 0746 000889 RUNDDICHTRING
43 0746 000875 A VERLAENGERUNG
44 0746 000891 ZUGFEDER
45 0792 012671 LEISTE
Benennung
Schneideinrichtung
Cutting device
(MIT / WITH POS.2-59)
(MIT / WITH POS.32,34,35)
Tafel 8
Pos. Teile Nr.
Det. Part No.
46 9202 002158 ZYL.SCHR.
47 0746 000943 BLATTFEDER
48 0792 012675 PLATTE
49 9202 002073 ZYL.SCHR.
50 0746 000860 ANSCHLAGBUCHSE
51 0746 000846 A KOLBENSTANGE V
52 0246 002566 LIPPENRING
53 9205 102688 GEW.STIFT
54 0746 000938 6KT-MUTTER
55 0744 001559 STERNGRIFF
56 0746 000932 KLOBEN
57 9202 001668 ZYL.SCHR.
58 0792 012751 STELLUNGSPLATTE NA 8MM
58 0792 012752 STELLUNGSPLATTE NA 10MM
58 0792 012753 STELLUNGSPLATTE NA 12MM
58 0792 012754 STELLUNGSPLATTE NA 14MM
58 0792 012755 STELLUNGSPLATTE NA 16MM
58 0792 012756 STELLUNGSPLATTE NA 18MM
58 0792 012757 STELLUNGSPLATTE NA 20MM
59 0792 012761 ANSCHLAGBLECH 8MM
59 0792 012762 ANSCHLAGBLECH 10MM
59 0792 012763 ANSCHLAGBLECH 12MM
59 0792 012764 ANSCHLAGBLECH 14MM
59 0792 012765 ANSCHLAGBLECH 16MM
59 0792 012766 ANSCHLAGBLECH 18MM
59 0792 012767 ANSCHLAGBLECH 20MM
60 0792 007762 ANSCHL.SCHRAUBE
61 0420 000362 FEDERSCHEIBE
62 0570 000117 SCHEIBE
63 9202 022878 ZYL.SCHR.
64 0291 000513 SCHRAUBE
65 0746 000978 VORSTECHER
65 0792 007661 VORSTECHER 16-20MM
66 9202 002467 ZYL.SCHR.
67 0746 000878 KLEMMSTUECK
68 9202 001668 ZYL.SCHR.
69 0246 004069 FEDERRING
70 9202 001668 ZYL.SCHR.
71 0792 007681 KLOBEN RE 8-14MM
71 0792 007682 KLOBEN.LI 8-14MM
71 0792 007683 KLOBEN.RE 16MM NA
71 0792 007684 KLOBEN.LI 16MM NA
71 0792 007685 KLOBEN.RE 20MM NA
71 0792 007686 KLOBEN.LI.20MM NA
72 0792 007696 RING
73 9202 002513 ZYL.SCHR.
74 0570 093135 BUCHSE
Benennung
(MIT / WITH POS.70)
(MIT / WITH POS.70)
Pos. Teile Nr.
Det. Part No.
75 9291 110058 6KT.MUTTER
76 0556 001075 FEDERRING
Benennung
Stand: 09. 1999
Kl. 745-26/28, Tafel 9 - Cl. 745-26/28, table 9
Pos. Teile Nr.
Det. Part No.
1 0792 012606 MESSERBOCK K
2 0792 012615 MESSERBOCK
3 0792 012618 GEW.BOLZEN
4 0792 012619 RING
5 0741 000290 KUGELBUECHSE
6 0933 021228 SICH.RING
7 0792 012469 BOLZEN
8 0792 012470 LASCHE
9 9202 002497 ZYL.SCHR.
10 9234 000107 6KT.MUTTER
11 0556 000283 TELLERFEDER
12 0998 882080 SCHEIBE
13 0212 004841 SICH.RING
14 0742 041677 EXZ.BOLZEN
15 0792 005411 ANSATZBOLZEN
16 0933 078201 NADELLAGER
17 0291 000347 STUETZSCHEIBE
18 9205 101918 GEW,STIFT
19 0792 012502 SCHALTBLECH
20 9202 002067 ZYL.SCHR.
21 9330 900097 SCHEIBE
22 0792 012505 PLATTE
23 0792 012506 ZAHNSTANGE
24 0792 012507 KLEMMPLATTE
25 9202 002487 ZYL.SCHR.
26 0798 122268 SENKSCHR.
27 0792 012634 ZYLINDER V
28 0211 054075 DICHTRING
29 0792 007872 MESSERSPERRE K
30 0792 007873 WINKEL,VORN
31 0792 007874 WINKEL,HINTEN
32 9202 002057 ZYL.SCHR.
33 0797 001032 ZYLINDER
34 9202 001718 ZYL.SCHR.
35 0792 007880 ANSCHLAG
36 9710 061201 MAGNETVENTIL *
37 9710 982003 SCHALLDAEMPFER
38 9710 061201 VENTIL,MAGNET (1ER BLOCK) *
39 0792 012460 BUCHSE
40 9790 201000 VERSCHR.WI-E
41 9870 001001 LEITUNG K
43 0797 002017 SCHLAUCHTUELLE
45 0792 007571 ZYLINDER K
Benennung
Schneideinrichtung
Cutting device
(MIT / WITH POS.2-45)
(MIT / WITH POS.30-41)
(MIT / WITH POS.46-48)
Tafel 9
Pos. Teile Nr.
Det. Part No.
46 0556 014030 DICHTRING
47 0792 007589 TOLERANZRING
48 0211 000109 SICHER.RING
49 0797 002016 SCHLAUCHTUELLE
* Ersatzventil ohne Montageplatte 9710 061200
* Replacement valve without mounting plate 9710 061200
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 10 - Cl. 745-26/28, table 10
Pos. Teile Nr.
Det. Part No.
1 0700 074519 TISCHPLATTE
2 0793 020776 PLATTE
3 9217 301547 LINSENSCHR.MLS
4 0792 012802 GLEITBLECH NA 10MM
4 0792 012803 GLEITBLECH NA 12MM
4 0792 012804 GLEITBLECH NA 14MM
4 0792 012805 GLEITBLECH NA 16MM
4 0792 012807 GLEITBLECH.NA 20MM
5 9206 200067 6KT.BLECHSCHR.
6 MG50010379 LEISTE
7 0558 008553 SCHARNIER
8 9207 161307 SPANPL.SCHR.
9 0792 005731 MAGNETHALTER
10 MG50 010373 WINKEL
11 9204 201678 LINSENSCHR.
12 9330 000067 SCHEIBE
13 9800 327003 POSITIONSGEBER
14 0995 340617 6KT.MUTTER
15 0791 001081 GARNSTAENDERROHR
16 MG50 010371 SCHUTZHAUBE
17 0791 001091 GARNHALTEARM K
18 0791 001094 LINSENSCHRAUBE
19 0791 001093 A SCHEIBE
20 0791 001095 MUTTER
21 0077 110220 AUFLAGE
22 0077 110230 ZENTRIERSTUCK
23 0791 001096 FADENFUEHRUNG K
24 0993 190467 SCHEIBE
25 9840 120026 SCHELLE
Benennung
Gestellteile, Tischplatten
Stand parts, Table plates
(MIT / WITH POS.18,19,20)
(MIT / WITH POS.18,19,20)
Pos. Teile Nr.
Det. Part No.
Tafel 10
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 11 - Cl. 745-26/28, table 11
Pos. Teile Nr.
Det. Part No.
1 0792 012171 ABDECKHAUBE
2 9204 201658 LINSENSCHRAUBE
3 0792 005720 LASCHE
4 0792 005714 WINKEL
5 9203 313657 SENKSCHR.
6 0380 000117 GEW.STIFT
7 0792 012156 LEISTE
8 9202 003297 ZYL.SCHR.
9 9330 000127 SCHEIBE
14 0792 005729 ANSCHLAG
15 9131 900001 ANSCHLUSSELEM.
16 9131 200001 ENERGIEKETTE
17 0911 000339 FL.RD.SCHR.
19 0792 005721 HALTER
20 0911 000150 VERSCHLUSSKAPPE
21 9815 930005 EMPFAENGER K
22 9204 201677 ZYL,SCHR.
23 0792 012184 PLATTE
24 9203 031958 SENKSCHR.
25 0792 012151 HALTER
26 0792 005165 ANSCHLAG V
27 9202 002093 ZYL.SCHR.
28 9330 000087 SCHEIBE
29 0746 011331 LASCHE
34 0798 423106 GRENZTASTER
35 9202 002077 ZYLINDERSCHRAUBE
Benennung
Transport- und Anriebsteile
Carriage- and drive parts
Pos. Teile Nr.
Det. Part No.
Tafel 11
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 12 - Cl. 745-26/28, table 12
Pos. Teile Nr.
Det. Part No.
Benennung
Transport- und Anriebsteile
Carriage- and drive parts
Pos. Teile Nr.
Det. Part No.
Tafel 12
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
1 0792 030143 WAGEN
2 0792 005397 KUGELBUECHSE
3 9353 500210 SICH.RING
4 0792 005399 BUCHSE
5 0792 030146 SPANNPLATTE
6 0792 030147 PLATTE
7 9202 002097 ZYL.SCHR.
8 9202 002388 ZYL.SCHR.
10 9201 112457 6KT.SCHRAUBE
11 9330 000087 SCHEIBE
12 9205 102473 GEW.STIFT
13 0742 041677 EXZ.BOLZEN
14 0933 078201 NADELLAGER
15 0291 000347 STUETZSCHEIBE
16 9700 212014 ZYLINDER K
21 9231 110137 6KT.MUTTER
23 9710 920011 VENTIL,DROSSEL
24 0792 005473 GABEL
25 0792 005475 BOLZEN
26 0744 003142 SICH.SCHEIBE
27 9202 002493 ZYL.SCHR.
28 0792 005481 FUEHRUNG
29 9202 002777 ZYL.SCHR.
30 9330 000097 SCHEIBE
31 9231 000453 6KT.MUTTER
32 0792 012140 PLATTE
(MIT / WITH POS.2-4)
Kl. 745-26/28, Tafel 13 - Cl. 745-26/28, table 13
Pos. Teile Nr.
Det. Part No.
1 0792 012134 LAGERBOCK K VES
2 0792 012135 LEISTE
3 0792 005543 LAGERBOCK
4 9202 002483 ZYL.SCHR.
5 9202 003177 ZYL.SCHR.
6 9202 003803 ZYL.SCHR.
7 0746 000738 A MUTTER
8 9202 001668 ZYL.SCHR.
9 0739 001108 TELLERFEDER
10 0746 000731 EINSTELLSTUECK
11 0792 005562 ZEIGER
12 9203 100001 FLACHKOPFSCHR.
13 9330 000068 SCHEIBE
20 0792 012143 R KLAMMERARM LI.
21 0792 012144 R KLAMMERARM, RE.
22 0792 012146 GABELKOPF
23 9202 002087 ZYL.SCHR.
24 0746 001903 ACHSE
25 9202 002887 ZYL.SCHR.
26 0792 012145 ANSCHLUSSTUECK
27 9790 210050 KUPPL.DOSE
28 0742 042167 DICHTRING
29 9790 211040 KUPPL.STECKER
30 9202 002487 ZYL.SCHR.
31 0797 002016 SCHLAUCHTUELLE
31 9710 920012 VENTIL,DROSSEL
32 9201 113337 6KT.SCHR.
33 9330 000108 SCHEIBE
34 0792 005981 KLAMMERVERST.
35 0792 005944 ZYLINDER K
36 0246 002566 DICHTRING
37 0797 002016 SCHLAUCHTUELLE
38 0792 005951 KLEMMSTUECK
39 9202 002528 ZYL.SCHR.
40 0746 013020 KLEMMSTUECK
41 9202 002497 ZYLINDERSCHRAUBE
42 0792 005955 KLEMMSTUECK
43 9202 002777 ZYL.SCHR.
44 0792 005961 FUEHRUNG
45 0792 005963 ACHSE
Benennung
Transport- und Anriebsteile
Carriage- and drive parts
(MIT / WITH POS.2-4)
(MIT.POS.35-51)
(ONLY FOR 745-28)
(MIT / WITH POS.36)
(ONLY FOR 745-28)
(MIT / WITH POS.39)
Tafel 13
Pos. Teile Nr.
Det. Part No.
46 9202 002372 ZYL.SCHR.
47 0792 005965 BUCHSE
48 0792 005966 DRUCKFEDER
49 9710 021000 VENTIL,MECHAN.
50 0792 005986 WINKEL
51 0792 005994 BOLZEN
52 9203 003098 ZYL.SCHR.
53 9330 000068 SCHEIBE
54 9231 110038 6KT.MUTTER
56 9710 001020 VENTIL,HANDHEBE
57 9790 201000 VERSCHR.WI-E
58 9202 002388 ZYL.SCHR.
59 0556 001075 FEDERRING
60 9790 101010 L-SCHW.VERSCHR.
61 9710 920011 VENTIL,DROSSEL
62 0792 005691 SKALABLECH NA 10 MM
62 0792 005653 SKALABLECH NA 12 MM
62 0792 005653 SKALABLECH NA 14 MM
62 0792 005655 SKALABLECH NA 16 MM
62 0792 005655 SKALABLECH NA 20 MM
63 9202 002067 ZYLINDERSCHRAUBE
64 9330 000087 SCHEIBE
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 14 - Cl. 745-26/28, table 14
Pos. Teile Nr.
Det. Part No.
1 MG50010412 TISCH
2 0744 001304 MAGNET
3 9205 102838 GEW.STIFT
4 0794 001076 ANSATZSCHRAUBE
11 0793 020022 PLATTE V
12 0793 020029 KLEMMSTUECK
13 9202 002377 ZYL.SCHR.
14 9202 002087 ZYL.SCHR.
15 0793 020033 HEBEL V
16 0255 000129 SICH.SCHEIBE
17 9202 042897 ZYL.SCHR.
18 0793 020055 PLATTE
19 9203 313671 SENKSCHR.
20 0570 001228 LASCHE
21 0246 000969 ZYLINDERROHR
22 0556 014030 DICHTRING
23 0797 002016 SCHLAUCHTUELLE
24 0793 020036 DREHFEDER
25 MG50 010331 WINKEL
26 9201 113717 6KT.SCHR.
27 0725 000520 B FEDERRING
28 MG50 010341 LEISTE
29 0739 000595 SCHEIBE
30 9202 002487 ZYL.SCHR.
31 MG50 001351 WINKEL
32 9205 102878 GEW.STIFT M8X30
33 9231 110137 6KT.MUTTER M8
34 9202 002873 ZYL.SCHR.M6X10
Benennung
Einlegestation
Loading station
Pos. Teile Nr.
Det. Part No.
Tafel 14
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 15 - Cl. 745-26/28, table 15
Pos. Teile Nr.
Det. Part No.
Benennung
Klammer"K12"
Clamp "K12"
Pos. Teile Nr.
Det. Part No.
Tafel 15
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
2 0792 010003 Klammer links kpl. Clamp, left hand cpl.
4 0792 010005 Druckleiste kpl. Pressure border cpl.
5 0792 010009 Transportstreifen Transport strip
7 0792 010023 Kurbel Crank
8 1001 009228 Sicher.-Scheibe Lock washer
9 0746 040014 Platte Plate
10 0742 055716 Senkschraube Countersunk screw
11 0746 040018 Führungsbock Guide block
12 0746 040024 Faltblech Fold plate
13 0792 010061 Zylinder kpl. Cylinder cpl.
14 0246 000348 Lippenring Lip seal
15 9790 201000 Verschr.Wi-E
16 0792 010051 Klemmstück kpl. Clamping piece cpl.
17 9202 002093 Zyl.-Schraube Cyl. head screw
18 0271 000169 Senkschraube Countersunk screw
19 0216 000152 Zugfeder Draw spring
20 9204 201698 Zyl.-Schraube Cyl. head screw
21 9330 000088 Scheibe Washer
22 0792 008052 Buchse Bushing
23 0792 008055 Winkel Angle
24 0271 000189 Linsenschraube Fillister head screw
25 0746 040021 Blattfeder Leaf spring
26 0911 000339 Linsenschraube Fillister head screw
27 0792 008057 Klammerhalter Clamp holder
28 0792 008063 Blattfeder Leaf spring
29 1001 009130 Linsenschraube Fillister head screw
30 0792 008066 Ansatzschraube Shoulder screw
37 0792 008053 Platte Plate
38 0792 008065 Scheibe Washer
39 0792 008091 Winkel Angle
40 9231 110058 6kt.-Mutter Hexagonal nut
41 9330 000088 Scheibe Washer
42 9790 211040 Kupplungsstecker Coupler plug
43 0792 010054 Federbolzen Spring holder
44 0792 008067 SCHEIBE WASHER
(best. aus Pos.4 (cons. of pos.4
bis Pos. 43) up to pos.43)
(mit Pos. 5 und 6) (with pos. 5 and 6)
(mit Pos.14) (with pos.14)
(mit Pos. 17,40,43) (with pos. 17,40,43)
M4x16 M4x16
Kl. 745-26/28, Tafel 16 - Cl. 745-26/28, table 16
Pos. Teile Nr.
Det. Part No.
2 0792 010303 Klammer rechts kpl. Clamp right hand cpl.
3 0792 010155 Druckleiste kpl. Pressure border cpl.
4 0792 010009 Transportstreifen Transport strip
6 0792 010171 Kurbel Crank
7 1001 009228 Sicher.-Scheibe Lock washer
8 0746 040014 Platte Plate
9 0742 055716 Senkschraube Countersunk screw
10 0746 040017 Führungsbock Guide block
11 0746 040021 Blattfeder Leaf spring
12 0911 000339 Linsenschraube Fillister head screw
13 0792 010061 Zylinder kpl. Cylinder cpl.
14 0246 000348 Lippenring Lip seal
15 9790 201000 Verschr.Wi-E
16 0792 010321 Klemmstück kpl. Clamping piece cpl.
17 9202 042328 Zyl.-Schraube Cyl. head screw
18 0271 000169 Senkschraube Countersunk screw
19 0216 000152 Zugfeder Draw spring
20 9330 000088 Scheibe Washer
21 0792 008052 Buchse Bushing
22 0792 008157 Klammerhalter Clamp holder
23 0792 008163 Blattfeder Leaf spring
24 1001 009130 Linsenschraube Fillister head screw
25 0792 008066 Ansatzschraube Shoulder screw
26 9204 201698 Zyl.-Schraube Cyl. head screw
27 0746 040323 Faltblech kpl. Fold plate cpl.
28 0792 008225 Leiste Reglet
29 0746 040027 Reflexfolie Reflex foil
30 0792 010311 Auflage Supporting plate
31 0746 040074 Distanzstück Distance piece
32 9330 000088 Scheibe 4,3 Washer 4,3
33 9231 110058 6kt.-Mutter M4 Hexagonal nut
34 0792 010352 Pattenklemme Flap clamping
35 0792 010361 Leiste kpl. (mit Reglet cpl. (with
36 0746 040645 Kralle Claw
37 9204 001258 Senkschraube Countersunk screw
38 0746 040098 Lagerbolzen Bearing bolt
40 0570 002382 Senkschraube Countersunk screw
41 0792 010372 Buchse Bushing
Benennung
Klammer "K12"
Clamp "K12"
(best. aus Pos.3 (cons. of pos. 3 up
bis 80) to 80)
(mit Pos. 4 und 5) (with pos. 4 and 5)
(mit Pos. 14) (with pos. 14)
(mit Pos. 17 und 78) (with pos. 17 and 32)
M4x14 M4x16
(mit Pos. 29) (with pos. 29)
Pos. 75) pos. 75)
Tafel 16
Pos. Teile Nr.
Det. Part No.
42 0746 040325 Drehfeder Torsion spring
43 0746 040091 Kloben kpl. Block cpl.
44 9202 002083 Zyl.-Schraube Cyl. head screw
45 0792 008311 Formanschlag kpl. Shape stop cpl.
46 0746 040338 Halter Holder
47 0792 008321 Stange Rod
48 0792 008326 Kloben kpl. Block cpl.
49 9202 002073 Zyl.-Schraube Cyl. head screw
50 0792 008328 Anschlag kpl. Stop cpl.
51 0792 008334 Führung Guidance
52 9203 100618 Zyl.-Schraube Cyl. head screw
53 9330 900098 Scheibe Washer
54 9203 100021 Zyl.-Schraube M3x6 Cyl. head screw M3x6
66 9790 211040 Kupplungsstecker Coupler plug
67 0246 002566 Lippenring Lip seal
68 1001 009243 Scheibe Washer
69 0746 040119 Führungsstück Guide piece
70 9204 201658 Zyl.-Schraube Cyl. head screw
71 0531 000460 Scheibe Washer
72 0792 008211 Halter Holding plate
73 0792 009065 Scheibe Washer
74 9204 201668 Linsenschraube Fillister head screw
75 0002 009022 7200 Gummistreifen Rubber strip
76 0792 010373 Lasche Shackle
77 0792 010331 Kolbenstange Piston rod
79 9204 201827 Linsenschraube Fillister head screw
80 0792 010364 Klemmstück Clamping piece
81 9710 920011 DROSSEL R.-VENTIL
82 0791 001093 A SCHEIBE
83 9231 110107 MUTTER
84 0792 008067 SCHEIBE
Benennung
(mit Pos. 44) (with pos.44)
M4x12 M4x12
(best. aus Pos. 46 (cons. of pos. 46
bis 55) up to 55)
(mit Pos. 49) (with pos. 49)
M4x10 M4x10
(mit Pos. 49) (with pos. 49)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 17 - Cl. 745-26/28, table 17
Pos. Teile Nr.
Det. Part No.
2 0792 010503 Klammer links, kpl. Clamp, left hand cpl.
4 0792 010021 Kurbel Crank
5 1001 009228 Sicher.-Scheibe 2,3 Lock washer 2,3
6 0746 040014 Platte Plate
7 0742 055716 Senkschraube Countersunk screw
8 0746 040017 Führungsbock Guide block
9 0746 040021 Blattfeder Leaf spring
10 0911 000339 Linsenschraube Fillister head screw
11 0792 010061 Zylinder kpl. Cylinder cpl.
12 9790 201000 Verschr.Wi-E
13 0792 010521 Klemmstück kpl. Clamping piece cpl.
14 9202 042328 Zyl.-Schraube Cyl. head screw
15 0271 000169 Senkschraube Countersunk screw
16 0216 000152 Zugfeder Draw spring
17 9330 000088 Scheibe 4,3 Washer 4,3
18 0792 008052 Buchse Bushing
19 9204 201698 Zyl.-Schraube Cyl. head screw
20 0792 008057 Klammerhalter Clamp holder
21 0792 008063 Blattfeder Leaf spring
22 1001 009130 Linsenschraube Fillister head screw
23 0792 008066 Ansatzschraube Shoulder screw
24 0746 040023 Faltblech kpl. Fold plate cpl.
25 0792 008225 Leiste Reglet
26 0746 040027 Reflexfolie Reflex foil
27 0792 008406 Platte Plate
28 0271 000189 Zyl.-Schraube Cyl. head screw
30 0792 010511 Auflage Support plate
31 0746 040074 Distanzstück Distance piece
32 9330 000088 Scheibe 4,3 Washer 4,3
33 0202 000704 6kt.-Mutter Hexagonal nut
34 0746 040075 Anschlag Stop
35 0792 010561 Leiste kpl. (mit Reglet cpl. (with
36 0746 040645 Kralle Claw
37 9204 001258 Senkschraube Countersunk screw
38 0746 040098 Lagerbolzen Bearing bolt
40 0570 002382 Senkschraube Countersunk screw
41 0792 010372 Buchse Bushing
42 0746 040221 Drehfeder Torsion spring
43 0746 040091 Kloben kpl. Block cpl.
Benennung
Klammer "K13"
Clamp "K13"
(best. aus Pos.3 (cons. of pos. 3 up
bis 61) to 61)
(mit Pos. 51) (with pos.51)
(mit Pos.14) (with pos.14 and 32)
(mit Pos. 26) (with pos. 26)
Pos. 58) pos. 58)
(mit Pos. 44) (with pos.44)
Tafel 17
Pos. Teile Nr.
Det. Part No.
44 9202 002083 Zyl.-Schraube Cyl. head screw
45 0746 040119 Führungsstück Guide piece
46 0792 010331 Kolbenstange Piston rod
47 0246 002566 Lippenring Lip seal
48 0792 010373 Lasche Shackle
49 0792 010005 Druckleiste kpl. Pressure border cpl.
50 0792 010009 Transportstreifen Transport strip
51 0246 000348 Lippenring Lip seal
52 0792 010551 Pattenklemme Flap clamping
53 0792 008065 Scheibe Washer
55 9790 211040 Kupplungsstecker Coupler plug
56 1001 009243 Scheibe Washer
57 9204 201668 Linsenschraube Fillister head screw
58 0002 009022 7200 Gummistreifen Rubber strip
60 9204 201827 Linsenschraube Fillister head screw
61 0792 010364 Klemmstück Clamping piece
62 9710 920011 DROSSEL R.- VENTIL
63 0791 001093 A Scheibe
64 9231 110107 6kt. Mutter
65 0792 008067 Scheibe
Benennung
(mit Pos. 3 und 50) (with pos. 3 and 50)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 18 - Cl. 745-26/28, table 18
Pos. Teile Nr.
Det. Part No.
1 0792 010653 Klammer, rechts kpl. Clamp, right hand, cpl.
2 0792 010155 Druckleiste kpl. Pressure border cpl.
3 0792 010009 Transportstreifen Transport strip
5 0792 010171 Kurbel Crank
6 1001 009228 Sicher.-Scheibe Lock washer
7 0746 040014 Platte Plate
8 0742 055716 Senkschraube Countersunk screw
9 0746 040017 Führungsbock Guide block
10 0746 040021 Blattfeder Leaf spring
11 0911 000339 Linsenschraube Fillister head screw
12 0792 010061 Zylinder kpl. Cylinder cpl.
13 0246 000348 Lippenring Lip seal
14 9790 201000 Verschr.Wi-E
15 0792 010321 Klemmstück kpl. Clamping piece cpl.
16 9202 042328 Zyl.-Schraube Cyl. head screw
17 0271 000169 Senkschraube Countersunk screw
18 0216 000152 Zugfeder Draw spring
19 9330 000088 Scheibe 4,3 Washer 4,3
20 0792 008052 Hülse Sleeve
21 0792 008157 Klammerhalter Clamp holder
22 0792 008066 Ansatzschraube Shoulder screw
23 0792 008163 Blattfeder Leaf spring
24 1001 009130 Linsenschraube Fillister head screw
25 9204 201698 Zyl.-Schraube M4x16 Cyl. headscrew M4x16
26 0746 040323 Faltblech kpl. Fold plate cpl.
27 0792 008225 Leiste Reglet
28 0746 040027 Reflexfolie Reflex foil
29 0792 008211 Platte Plate
30 0792 010311 Auflage Support plate
31 0746 040074 Distanzstück Distance piece
32 9330 000088 Scheibe 4,3 Washer 4,3
33 9231 110058 6kt.-Mutter M4 Hexagonal nut M4
34 0792 010351 Pattenklemme Flap clamping
35 0792 010361 Leiste kpl. Reglet cpl.
36 0746 040645 Kralle Claw
37 9204 001258 Senkschraube Countersunk screw
Benennung
Klammer "K13"
Clamp "K13"
(best. aus Pos. 2 (cons. of pos. 2 up
bis 59) to 59)
(mit Pos. 3 und 4) (with pos. 3 and 4)
M4x8 M4x8
(mit Pos. 13) (with pos. 13)
(mit Pos. 16) (with pos. 16)
M4x14 M4x14
M4x12 M4x12
(mit Pos. 28) (with pos. 28)
(mit Pos. 52) (with pos. 52)
Tafel 18
Pos. Teile Nr.
Det. Part No.
38 0746 040098 Lagerbolzen Bearing bolt
40 0570 002382 Senkschraube Countersunk screw
41 0792 010372 Buchse Bushing
42 0746 040325 Drehfeder Torsion spring
43 0746 040091 Kloben kpl. Block cpl.
44 9202 002083 Zyl.-Schraube Cyl. head screw
45 0792 010331 Kolbenstange Piston rod
46 0246 002566 Lippenring Lip seal
47 0792 010373 Lasche Shackle
48 0746 040119 Führungsstück Guide piece
49 9204 201658 Zyl.-Schraube Cyl. head screw
51 0746 040310 Anschlag Stop
52 0002 009022 7200 Gummistreifen Rubber strip
53 0792 008065 Scheibe Washer
54 9204 201668 Linsenschraube Fillister head screw
55 1001 009243 Scheibe Washer
56 9790 211040 Kupplungsstecker Coupler plug
58 0792 010364 Klemmstück Clamping piece
59 9204 201827 Linsenschraube Fillister head screw
60 9710 920011 Drossel-Rückschlagvent.
61 0791 001093 A Scheibe Washer
62 9231 110107 Mutter
63 0792 008067 Scheibe Washer
Benennung
M3x8 M3x8
(mit Pos. 44) (with pos. 44)
M4x12 M4x12
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 19 - Cl. 745-26/28, table 19
Pos. Teile Nr.
Det. Part No.
2 0792 008803 Klammer links, kpl. Cramp, left hand, cpl.
3 0746 040505 Druckleiste kpl. Pressure border cpl.
5 0746 040530 Skala Scale foil
6 0746 040511 Führung Guidance
7 0746 040527 Leiste Reglet
8 0746 040528 Anschlag Stop
9 0911 000339 Zyl.-Schraube Cyl. head screw
10 9710 920011 Drosselventil Throttle valve
11 0746 040523 Blattfeder Leaf spring
12 9203 003621 Zyl.-Schraube Cyl. head screw
13 9204 201668 Linsenschraube M4x10 Fillister head screw
14 9203 313668 Senkschraube Countersunk screw
15 0746 040513 Platte Plate
16 MG43 002950 A Fächerscheibe Lock washer
17 9202 002478 Zyl.-Schraube Cyl. head screw
18 0746 040509 Transportstreifen Transport strip
19 0792 008844 Winkel Angle
20 9204 201658 Zyl.-Schraube Cyl. head screw
21 9330 200098 Scheibe 4,3 Washer 4,3
22 0792 008841 Klammerhalter links Clamp holder left
23 0792 008847 Blattfeder Leaf spring
24 1001 009130 Linsenschraube Fillister head screw
25 0792 008066 Ansatzschraube Shoulder screw
26 0746 040222 Zylinder kpl. Cylinder cpl.
27 0246 002566 Lippenring Lip seal
28 0746 002208 Verb.-Stück Connecting piece
29 9203 313668 Senkschraube Countersunk screw
30 0792 009205 Pattenklammer links Flap clamp
31 0746 040419 Kralle Claw
32 0792 008835 Leiste kpl. Reglet cpl.
33 9204 001258 Senkschraube Countersunk screw
34 0746 040098 Lagerbolzen Bearing bolt
35 0746 040100 Gewindelasche Thread shackle
36 0570 002382 Senkschraube Countersunk screw
37 0792 010372 Buchse Bushing
38 0746 040221 Drehfeder Torsion spring
39 0746 040091 Kloben kpl. Block cpl.
40 9202 002083 Zyl.-Schraube M4x12 Cyl. head screw M4
Benennung
Klammer "K5"
Clamp "K5"
(best. aus Pos. 3 (cons. of pos. 3
bis Pos. 57) up to pos. 57)
(mit Pos. 4,18,44, (with pos. 4,18,44,
50,51) 50,51)
M4x10
(mit Pos.27) (with pos. 27)
(mit Pos. 49) (with pos. 49)
(mit Pos. 40) (with pos. 40)
Tafel 19
Pos. Teile Nr.
Det. Part No.
41 0746 040119 Führungsstück Guide piece
42 0219 000353 Linsenschraube Fillister head screw
43 9330 000088 Scheibe 4,3 Washer 4,3
44 0746 040027 Reflexfolie Reflex foil
45 0792 010364 Klemmstück Clamp piece
46 0792 008065 Scheibe Washer
47 9204 201827 Zyl.-Schraube M4x7 Cyl. head screw M4x7
48 0792 008834 Leiste Reglet
49 0002 009022 7200 Gummistreifen Rubber strip
50 0792 010009 Transportstreifen Transport strip
53 0558 001146 Hülse Sleeve
54 0792 008065 Scheibe Washer
55 0792 008838 Winkel Angle
56 9202 002063 Zyl.-Schraube M4x7 Cyl. head screw M4x7
57 9330 000088 Scheibe 4,3 Washer 4,3
58 0792 008067 Scheibe Washer
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 20 - Cl. 745-26/28, table 20
Pos. Teile Nr.
Det. Part No.
Benennung
Klammer "K5" 145 mm
Clamp "K5" 145 mm
Pos. Teile Nr.
Det. Part No.
Tafel 20
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
1 0792 008853 Klammer rechts, kpl. Cramp, right hand, cpl.
2 0792 008855 Druckleiste kpl. Pressure border cpl.
3 0792 010009 Transportstreifen Transport strip
5 0792 008052 Buchse Bushing
6 0792 008153 Platte Plate
7 9204 201698 Zyl.-Schraube Cyl. head screw
8 9330 000088 Scheibe 4,3 Washer 4,3
11 0792 008157 Klammerhalter Cramp holder
12 0792 008163 Blattfeder Leaf spring
13 9203 003638 Linsenschraube Fillister head screw
14 0792 008066 Ansatzschraube Shoulder screw
15 0792 008065 Scheibe Washer
16 0792 008055 Winkel Angle
17 9204 201658 Linsenschraube Fillister head screw
18 0792 008067 Scheibe Washer
(best. aus Pos. 2 (cons. of pos.2
bis 17) up to 17)
(mit Pos. 3) (with pos. 3)

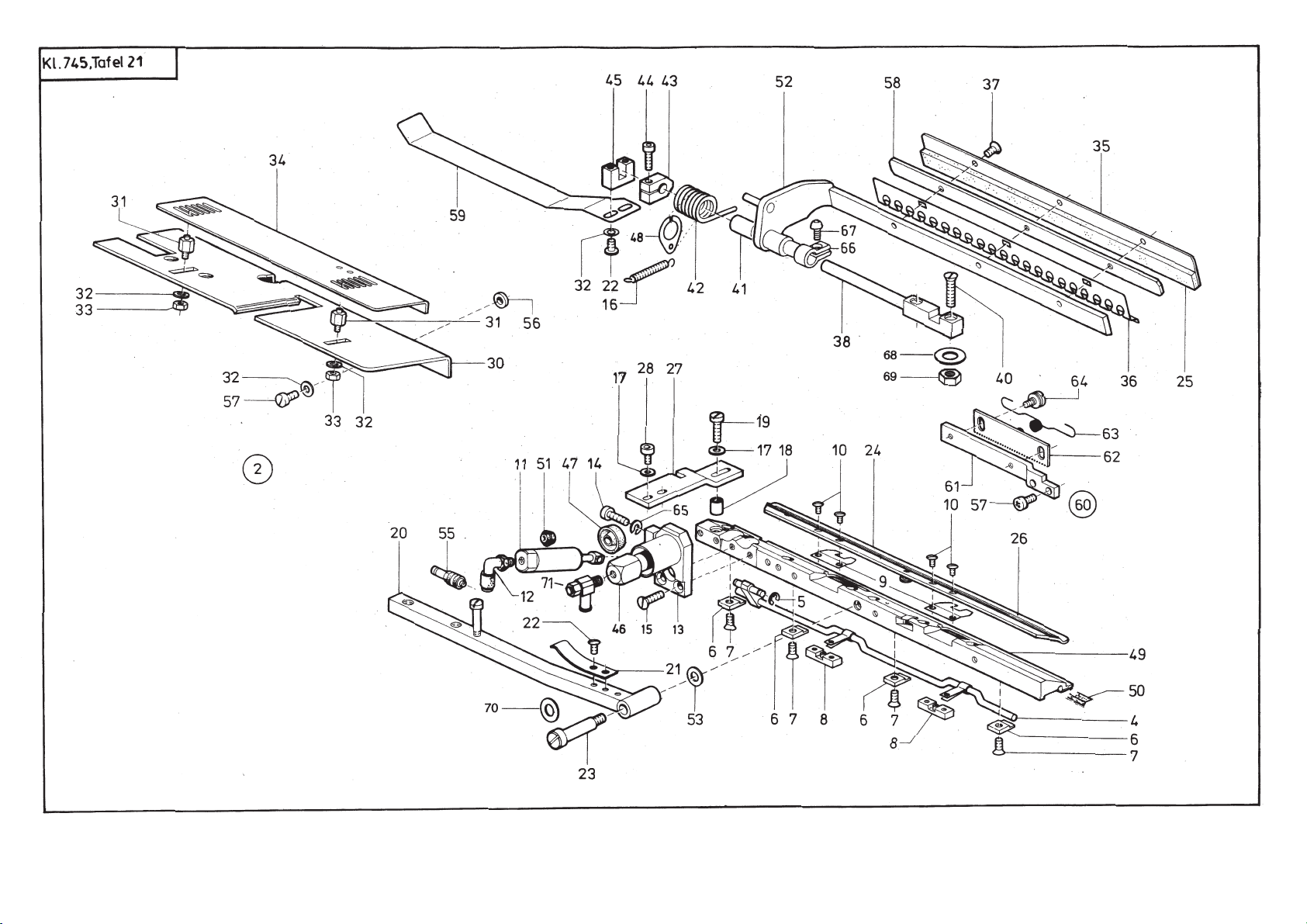

Kl. 745-26/28, Tafel 21 - Cl. 745-26/28, table 21
Pos. Teile Nr.
Det. Part No.
2 0792 010903 Klammer links, kpl. Clamp, left hand cpl.
4 0792 010021 Kurbel Crank
5 1001 009228 Sicher.-Scheibe Lock washer
6 0746 040014 Platte Plate
7 0742 055716 Senkschraube Countersunk screw
8 0746 040017 Führungsbock Guide block
9 0746 040021 Blattfeder Leaf spring
10 0911 000339 Linsenschraube Fillister head screw
11 0792 010061 Zylinder kpl. Cylinder cpl.
12 9790 201000 Verschr.Wi-E
13 0792 010521 Klemmstück kpl. Clamping piece cpl.
14 9202 042328 Zyl.-Schraube Cyl. head screw
15 0271 000169 Senkschraube Countersunk screw
16 0216 000152 Zugfeder Draw spring
17 9330 000088 Scheibe Washer
18 0792 008052 Buchse Bushing
19 9204 201698 Schraube Screw
20 0792 010951 Klammerhalter Clamp holder
21 0792 008063 Blattfeder Leaf spring
22 1001 009130 Linsenschraube Fillister head screw
23 0792 008066 Ansatzschraube Shoulder screw
24 0746 040401 Faltblech kpl. Fold plate cpl.
25 0002 009022 7200Gummistreifen Rubber strip
26 0746 040027 Reflexfolie Reflex foil
27 0792 008406 Platte Plate
28 9204 201658 Zyl.-Schraube Cyl. head screw
29 0531 000460 Scheibe Washer
30 0792 010916 Auflage Supporting plate
31 0746 040074 Distanzstück Distance piece
32 9330 000088 Scheibe 4,3 Washer 4,3
33 9231 110058 6kt.-Mutter Hexagonal nut
34 0792 010917 Anschlag Stop
35 0792 008835 Leiste kpl. Reglet cpl.
36 0746 040419 Kralle Claw
37 9204 001258 Senkschraube Countersunk screw
38 0746 040098 Lagerbolzen Bearing bolt
40 0570 002382 Senkschraube Countersunk screw
41 0792 010372 Buchse Bushing
42 0746 040221 Drehfeder Torsion spring
Benennung
Klammer "K16" 220 mm
Clamp "K16" 220 mm
(best. aus Pos.3 (cons. of pos. 3 up
bis 67) to 67)
(mit Pos. 51) (with pos.51)
(mit Pos. 14 und 32) (with pos. 14 and 32)
M4x14 M4x14
(mit Pos. 26) (with pos. 26)
(mit Pos. 25) (with pos. 25)
Tafel 21
Pos. Teile Nr.
Det. Part No.
43 0746 040091 Kloben kpl. Block cpl.
44 9202 002083 Zyl.-Schraube Cyl. head screw
45 0746 040119 Führungsstück Guide piece
46 0792 010331 Kolbenstange Piston rod
47 0246 002566 Lippenring Lip seal
48 0792 010373 Lasche Shackle
49 0792 010905 Druckleiste kpl. Pressure border cpl.
50 0792 010009 Transportstreifen Transport strip
51 0246 000348 Lippenring Lip seal
52 0792 010921 Pattenklammer Flap clamp
53 0792 008065 Scheibe Washer
55 9790 211040 Kupplungsstecker Coupler plug
56 1001 009243 Scheibe Washer
57 9204 201668 Linsenschraube Fillister head screw
58 0792 008834 Leiste Reglet
59 0792 008931 Federblech Spring sheet
60 0746 040061 Transportleiste kpl. Transport reglet cpl.
61 0746 040062 Haltewinkel Base angle
62 0746 040063 Transportleiste Transport reglet
63 0746 040067 Drehfeder Torsion spring
64 0746 040066 Ansatzschraube Shoulder screw
66 0792 010364 Klemmstück Clamping piece
67 9204 201827 Linsenschraube Fillister head screw
68 0791 001093 A Scheibe Washer
69 9231 110107 Mutter Hexagonal nut
70 0792 008067 Scheibe Washer
71 9710 920011 Drosselrückschlagvent. Throttle valve
72 0265 000173 Zyl.Schraube cyl.head screw
.
Benennung
(mit Pos. 44) (with pos. 44)
M4x12 M4x12
(mit Pos. 3 und 50) (with pos. 3 and 50)
(best. aus Pos. 61 (cons. of pos. 61 up
bis 64) to 64)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 22 - Cl. 745-26/28, table 22
Pos. Teile Nr.
Det. Part No.
1 0792 011003 Klammer rechts, kpl. Clamp, right hand, cpl.
2 0792 011005 Druckleiste kpl. Pressure border cpl.
3 0792 010009 Transportstreifen Transport strip
5 0792 010171 Kurbel Crank
6 1001 009228 Sicher.-Scheibe Lock washer
7 0746 040014 Platte Plate
8 0742 055716 Senkschraube Countersunk screw
9 0746 040017 Führungsbock Guide
10 0746 040021 Blattfeder Leaf spring
11 0911 000339 Linsenschraube Fillister head screw
12 0792 010061 Zylinder kpl. Cylinder cpl.
13 0246 000348 Lippenring Lip seal
14 9790 201000 Verschr.Wi-E
15 0792 010321 Klemmstück kpl. Clamping piece cpl.
16 9202 042328 Zyl.-Schraube Cyl. head screw
17 0271 000169 Senkschraube Countersunk screw
18 0216 000152 Zugfeder Draw spring
19 9330 000088 Scheibe 4,3 Washer 4,3
20 0792 008052 Buchse Bushing
21 0792 011051 Klammerhalter Clamp holder
22 0792 008066 Ansatzschraube Shoulder screw
23 0792 008163 Blattfeder Leaf spring
24 9790 211040 Kupplungsstecker Coupler plug
25 9204 201698 Zyl.-Schraube Cyl. head screw
26 0746 040446 Faltblech kpl. Fold plate cpl.
27 0002 009022 7200Gummistreifen Rubber strip
28 0746 040027 Reflexfolie Reflex foil
29 0792 008211 Platte Plate
30 0792 011016 Auflage Supporting plate
31 0746 040074 Distanzstück Distance piece
32 9330 000088 Scheibe 4,3 Washer 4,3
33 9231 110058 6kt.-Mutter M4 Hexagonal nut M4
34 0792 011021 Pattenklemme Flap clamping
35 0792 008835 Leiste kpl. Reglet cpl.
36 0746 040419 Kralle Claw
37 9204 001258 Senkschraube Countersunk screw
38 0746 040098 Lagerbolzen Bearing bolt
40 0570 002382 Senkschraube Countersunk screw
Benennung
Klammer "K16" 220 mm
Clamp "K16" 220 mm
für 220 mm (best. aus for 220 mm (cons. of
Pos.2 bis 70) pos. 2 up to 70)
(mit Pos. 3 und 4) (with pos. 3 and 4)
(mit Pos. 13) (with pos.13)
(mit Pos.16 und 32) (with pos. 16 and 32)
M4x14 M4x14
(mit Pos. 28) (with pos. 28)
(mit Pos. 27) (with pos. 27)
Tafel 22
Pos. Teile Nr.
Det. Part No.
41 0792 010372 Buchse Bushing
42 0746 040325 Drehfeder Torsion spring
43 0746 040091 Kloben kpl. Block cpl.
44 9202 002083 Zyl.-Schraube Cyl. head screw
45 0792 010331 Kolbenstange Piston rod
46 0246 002566 Lippenring Lip seal
48 0746 040119 Führungsstück Guide piece
49 9204 201658 Zyl.-Schraube Cyl. head screw
51 0792 011017 Anschlag Stop
53 0792 008065 Scheibe Washer
54 9204 201668 Linsenschraube Fillister head screw
55 1001 009243 Scheibe Washer
56 0792 010373 Lasche Shackle
58 0792 008834 Leiste Reglet
59 0792 009039 Federblech Leaf-spring sheet
60 1001 009130 Linsenschraube Fillister head screw
61 0746 040201 Transportleiste kpl. Transport reglet cpl.
62 0746 040202 Haltewinkel Base angle
64 0746 040203 Transportleiste Transport reglet
65 0746 040067 Drehfeder Torsion spring
66 0746 040066 Ansatzschraube Shoulder screw
68 0246 000348 Lippenring Lip seal
69 0792 010364 Klemmstück Clamping piece
70 9204 201827 Linsenschraube Fillister head screw
71 0791 001093 A Scheibe Washer
72 9231 110107 Mutter Hexagonal nut
73 0792 008067 Scheibe Washer
74 9710 920011 Drosselrückschlagv Throttle valve
Benennung
(mit Pos. 44) (with pos. 44)
M4x12 M4x12
(best. aus Pos. 62, (cons. of pos. 62,
64,65,66) 64,65,66)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 23 - Cl. 745-26/28, table 23
Pos. Teile Nr.
Det. Part No.
1 0793 020781 Einlegestation(745-28)
0793 020751 Einlegestation(745-26)
2 0793 020755 Grundplatte
3 9202 003297 Zyl.Schraube
4 0793 020753 Haltearm
5 9205 102788 Gew.Stift
6 0746 001544 Stellring
7 0702 000020 Gew.Stift
8 0793 021745 Bolzen
9 0558 010063 Feder
10 0216 000688 Kugel
11 0744 012819 Schelle
12 9815 710002 Sensor
13 0744 001801 B Gummiring
14 9202 002077 Zyl.Schraube
15 1001 009162 Zyl.Schraube
16 0793 020759 Platte
17 0793 020754 Winkel
18 0793 020760 Gehauese
19 9204 201827 Linsenschraube
21 0798 481223 Flanschdose
22 0793 020580 Halter
23 0998 880560 Paßscheibe
24 0793 020545 Halter
25 0746 060651 Buchse
26 0793 020561 Leiste
27 9330 000087 Scheibe
28 9202 002097 Zyl.Schraube
29 9202 002517 Zyl.Schraube
30 0746 000822 Anschlagschraube
31 0746 001416 A Anschlagschraube
32 9201 113297 6Kt.Schraube
33 9202 002937 Zyl.Schraube
34 0793 020551 Halter
35 9202 002947 Zyl.Schraube
36 9205 102213 Gew.Stift
37 0793 020538 Anschlagbock
38 0793 020761 Achse
40 0793 020222 Halter, K
41 9201 113297 6Kt.Schraube
42 0793 021429 Halter
43 9201 112527 6Kt.Schraube
44 0798 281502 Mark.leuchte
45 9822 641010 Ers.lampe
46 9201 013367 6Kt.Schraube
47 0793 025006 Scheibe
Benennung
Einlegestation
Loading station
Tafel 23
Pos. Teile Nr.
Det. Part No.
48 9231 000397 6Kt.Mutter
49 9202 003317 Zyl.Schraube
50 9205 102818 Gew.Stift
51 9231 000397 6Kt.Mutter
52 0793 020758 Platte
53 9217 301547 Schraube
54 0793 020762 Platte
55 0797 002016 Schlauchtuelle
56 0273 000697 O-Ring
57 0797 002205 Doppelnippel
58 9202 002477 Zyl.Schraube
59 0793 020239 Halter
60 0793 020763 Winkel
61 9204 201827 Linsenschraube
62 9330 000087 Scheibe
63 9204 201027 Linsenschraube
64 0793 020228 Halter K ab 12.1998
65 9205 102468 Gew.Stift "
66 9201 013367 6Kt.Schraube "
67 0793 025006 Scheibe "
68 0806 402670 Klemmstück "
69 0806 402680 Klemmstück "
70 0216 000103 Mutter "
71 0793 020249 Stange "
72 9835 501004 Laser "
Benennung
(mit Pos.65,66) "
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 24 - Cl. 745-26/28, table 24
Pos. Teile Nr.
Det. Part No.
1 0793 020144 Schwinge kpl. Link cpl.
2 0746 000829 Sinterbuchse Sintered bush
3 0793 020147 Sinterbuchse Sintered bush
4 0212 000113 Stellring kpl. Set collar cpl.
5 0223 000237 Gewindestift Threaded stud
6 0793 020151 Leiste Reglet
7 1001 009130 Linsenschraube Fillister head screw
8 0793 020171 Führungsstange Guide rod
9 0793 020172 Führungsstange Guide rod
10 0211 000027 Tellerfeder Cup spring
12 0793 020175 Klemmstück Clamping piece
13 9202 002097 Zyl.-Schraube Cyl. head screw
14 0793 020178 Druckfeder Pressure spring
15 0746 001495 Scheibe Washer
16 0793 020183 Leiste Reglet
17 9231 011133 6kt.-Mutter M8 Hexagonal nut M8
18 0793 020186 Aufnahmebolzen Special nut
19 9700 212013 Zylinder Cylinder
20 9231 011177 6kt.-Mutter Hexagonal nut
21 9710 920012 Drosselventil Throttle valve
22 0219 001013 Buchse Bush
23 9231 000387 6kt.-Mutter Hexagonal nut
24 9330 000107 Scheibe 6,4 Washer 6,4
27 9331 001424 Schelle Clip
28 0793 020506 Spannring kpl. Tension ring cpl.
29 0244 000700 Gewindestift Threaded stud
30 0746 080211 Drehfeder Torsion spring
31 0793 020513 Hebel Lever
32 0558 000305 Senkschraube Countersunk screw
33 9790 210050 Kupplungsdose Coupling socket
34 0742 042167 Dichtung Gasket
35 0797 002016 Schlauchtülle Hose nozzle
36 0793 020521 Platte Plate
37 9202 002897 Zyl.-Schraube M6x16 Cyl. headscrewM6x16
38 9330 000107 Scheibe 6,4 Washer 6,4
39 0793 020526 Bolzen Bolt
40 9231 110127 6kt.-Mutter M6 Hexagonal nut M6
41 0570 000138 Sicher.-Scheibe Lock washer
42 9700 212003 Zylinder Cylinder
43 0746 060848 Kloben Block
44 9231 110107 6kt.-Mutter M5 Hexagonal nut M5
45 9710 920012 Drosselventil Throttle valve
Benennung
0793 020781 Einlegestation
0793 020781 Loading station
(mit Pos. 2 und 3) (with pos. 2 and 3)
(mit Pos.5) (with pos.5)
M4x6 M4x6
(mit Pos. 29 und 49) (with pos. 29 and 49)
Tafel 24
Pos. Teile Nr.
Det. Part No.
46 0793 020535 Buchse Bush
47 9201 113297 6kt.-Schraube Hexagonal screw
48 9330 000107 Scheibe 6,4 Washer 6,4
49 0793 020509 Hülse Sleeve
50 9330 000098 Scheibe 5,3 Washer 5,3
51 0793 020141 Achse Axle
52 0748 000294 Stellring kpl. Set collar cpl.
53 0147 000203 Gewindestift Threaded stud
54 0246 000372 Kopfdeckel Head cover
55 9203 003718 Zyl.-Schraube Cyl. head screw
56 1001 001162 Verschlußkappe Cap
57 0793 021351 Drehknopf kpl. (best. Turning knob k (cons.
58 0793 021352 Drehknopf Turning knob
59 0793 021353 Führungsbolzen Guide bolt
60 0220 004060 Druckfeder Pressure spring
61 0246 002511 Stahlkugel Steel ball
62 0742 042611 Scheibe Washer
63 1001 009127 Zyl.-Schraube Cyl. head screw
64 0742 042611 Scheibe Washer
65 0794 002404 Leiste Reglet
66 9202 002483 Zyl.Schr. Cyl.head screw
67 9202 002513 Zyl.Schr. Cyl.head screw
Benennung
M6x16 M6x16
(mit Pos. 53) (with pos. 53)
aus Pos. 58-64) of pos. 58 up to 64)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 25 - Cl. 745-26/28, table 25
Pos. Teile Nr.
Det. Part No.
Benennung
0793 020781 Einlegestation
0793 020781 Loading station
Pos. Teile Nr.
Det. Part No.
Tafel 25
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
1 0793 020601 Ablagekasten, links Deposit box, left hand
2 0793 020613 Ablagekasten kpl. Deposit box. cpl.
3 0793 020614 Auflage Support
4 0793 020615 Klemmstück Clamping piece
5 0793 020610 Stange Rod
6 0793 020603 Klemmstück Clamping piece
7 9202 002968 Zyl.-Schraube M6x50 Cyl. head screw
8 0793 020607 Klemmstück kpl. Clamping piece cpl.
9 9202 002487 Zyl.-Schraube Cyl. haed srew
10 9201 113317 6Kt.Schraube Hexagonal screw
11 9234 000087 6Kt.Mutter Hexagonal nut
13 9217 301547 Linsenschraube Screw
kpl. (best. aus Pos. 1 cpl. (cons. of pos. 1
bis Pos. 11) up to pos. 11)
(mit Pos. 3) (with pos. 3)
M6x50 M6x50
(mit Pos.9) (with pos.9)
Kl. 745-26/28, Tafel 26 - Cl. 745-26/28, table 26
Pos. Teile Nr.
Det. Part No.
0793 020771 Schwenkvorrichtung für Faltstempel kpl.
1 0793 021702 Kopfdeckel Head cover
2 0558 000674 Buchse Bushing
3 9202 002497 Zyl.-Schraube Cyl. head screw
4 0204 000074 A Gewindestift Threaded stud
5 0793 021722 Lagerbock Bearing block
7 9202 002937 Zyl.-Schraube Cyl. head screw
8 0993 911327 Zyl.-Schraube Cyl. head screw
9 0556 016528 6kt.-Mutter Hexagonal nut
10 0793 021729 Achse Axle
13 0793 021741 Aufnahme Reception
14 9202 003177 Zyl.-Schraube Cyl. head screw
15 9330 000107 Scheibe Washer
16 0793 021745 Bolzen Bolt
17 0558 010063 Druckfeder Pressure spring
18 0746 001544 Stellring Set collar
19 0702 000020 Gewindestift Threaded stud
20 0216 000688 Kugelknopf
21 0793 021801 Platte Plate
22 9202 002777 Zyl.-Schraube Cyl. head screw
23 9330 000097 Scheibe Washer
24 0793 021735 Klemmstück Clamping piece
25 9202 002937 Zyl.-Schraube Cyl. head screw
27 0793 021771 Stange Rod
28 0793 021423 Klemmstück kpl. Clamping piece cpl.
29 9201 113317 6kt.-Schraube Hexagonal screw
30 0793 025006 Scheibe Washer
31 9201 113298 6kt.-Schraube Hexagonal screw
32 0793 020247 Halter kpl. Holder cpl.
33 9201 112527 6kt.-Schraube Hexagonal screw
34 0798 281502 Markierungsleuchte Marking lamp
35 9822 641010 Ersatzlampe Parts filament bulb
36 9840 120026 Schelle Clamp
37 1001 009130 Linsenschraube Fillister head screw
38 9840 120029 Schelle Clamp
Benennung
0793 020771 Pivot device for Folding stamp cpl.
M5x16 M5x16
M6x35 M6x35
M6x45 M6x45
M6x18 M6x18
M5x18 M5x18
M6x35 M6x35
(mit Pos. 29,30 u. 31) (with pos. 29,30 a. 31)
M6x20 M6x20
M6x16 M6x16
(mit Pos. 33) (with pos. 33)
M4x22 M4x22
M4x6 M4x6
Tafel 26
Pos. Teile Nr.
Det. Part No.
39 0211 000496 Zyl.-Schraube Cyl. head screw
40 0793 020754 Gehäuse Housing
41 9204 201667 Linsenschraube Fillister head screw
42 9870 745027 Verteiler kpl. Distributor cpl.
43 0793 020760 Gehäuse Housing
44 9825 110512 Einbaustecker Plug-in connector
45 9825 110802 Einbaustecker Plug-in connector
46 9825 110303 Einbaubuchse Socket
47 9204 201037 Linsenschraube Fillister head screw
48 9840 120030 Bef.-Schelle Clamp
49 9231 110058 6kt.-Mutter M4 Hexagonal nut M4
50 0211 000373 Zyl.-Schraube Cyl. head screw
52 0793 022012 Scheibe Washer
53 9202 003187 Zyl.-Schraube Cyl.head srew
54 0793 020777 Winkel Angle
55 0793 021752 Platte Plate
56 9202 001688 Zylinderschraube Cyl.head screw
57 9202 002548 Zylinderschraube Cyl.head screw
58 0246 000417 A Buchse Bushing
59 0798 423106 Grenztaster Switch
60 0739 000297 Zylinderschraube Cyl.head screw
61 0216 000656 Sicherungsscheibe Lock washer
62 0793 021422 Klemmstück K Block cpl.
63 9201 113317 6Kt.Schraube Hexagonal screw
64 9205 102468 Gew.Stift Threaded stud
65 0793 020249 Stange Shaft
66 0806 402680 Klemmstück Block
67 0806 402670 Klemmstück Block
68 0216 000103 Mutter Nut
69 9835 501004 Laser Laser
70 0793 025006 Scheibe Washer
Benennung
M4x20 M4x20
M4x6 M4x6
(best. aus Pos. 43 (cons. of pos. 43
bis 49) up to 49)
M5x20 M5x20
(mit Pos.63,64) (with pos.63,64)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 27 - Cl. 745-26/28, table 27
Pos. Teile Nr.
Det. Part No.
0793 020771 Schwenkvorrichtung für Faltstempel kpl.
1 0793 022211 Schutzkappe Protective cover
2 0793 022212 Buchse Bushing
3 9202 002967 Zyl.-Schraube Cyl. head screw
4 9330 000107 Scheibe Washer
5 0793 022058 Führungsstück Guide piece
6 0793 022059 Lasche Shackle
7 0793 022063 Winkel Angle
8 9202 002077 Zyl.-Schraube Cyl. head screw
9 9330 000087 Scheibe Washer
10 0793 022010 Bolzen Bolt
11 0793 021711 Platte Plate
12 0793 021751 Bolzen Bolt
13 9231 110137 6kt.-Mutter M8 Hexagonal nut M8
14 0994 801487 Scheibe Washer
15 0797 001516 Zylinder Cylinder
16 0793 022086 Gabelkopf Fork head
17 0793 022087 ES-Bolzen Clamping bolt
18 0238 017035 Buchse Bushing
19 0744 003142 Sicher.-Scheibe Lock washer
20 9792 001030 Reduzierstück Reducing piece
21 9710 920012 Drosselventil Throttle valve
22 0793 022018 Hebel kpl. Lever cpl.
23 9202 003187 Zyl.Schr. Cyl. head screw
24 0216 000656 Sicher.-Scheibe Lock washer
25 0793 022027 Bolzen Bolt
26 0793 022032 Hebel Lever
27 0570 000138 Sicher.-Scheibe Lock washer
28 Z111 000157 Rolle Roll
30 0793 021764 Kloben Block
31 0793 021765 Bolzen Bolt
32 9202 002887 Zyl.-Schraube Cyl. head screw
34 Z112 016136 K Zugfeder Draw spring
35 0793 021754 Bolzen Bolt
36 9330 000107 Scheibe Washer
37 9231 110127 6kt.-Mutter M6 Hexagonal nut M6
38 0793 021758 Kloben Block
39 2305 404050 Spannstift
41 0793 022012 Scheibe Washer
42 0793 022011 Axial-Nadelkranz Bearing washer
43 0793 022014 Klemmring kpl. Clamping ring cpl.
44 9202 001678 Zyl. Schraube Cyl. head screw
Benennung
0793 020771 Pivot device for Folding stamp cpl.
M6x50 M6x50
M4x10 M4x10
(mit Pos. 23) (with pos.23)
M6x12 M6x12
(mit Pos. 44) (with pos. 44)
Tafel 27
Pos. Teile Nr.
Det. Part No.
45 0742 001896 Gewindestift Threaded stud
46 9231 000397 6kt.-Mutter M8 Hexagonal nut M8
48 9330 000107 Scheibe Washer
49 9202 003187 Zyl.-Schraube Cyl. head srew
51 1001 009130 Linsenschraube Screw
52 9205 101913 Gew.Stift
53 9840 120031 Bef.Schelle
Benennung
M3x10 M3x10
M6x22 M6x22
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 28 - Cl. 745-26/28, table 28
Pos. Teile Nr.
Det. Part No.
0793 020771 Schwenkvorrichtung für Faltstempel kpl.
Benennung
0793 020771 Pivot device for Folding stamp cpl.
Pos. Teile Nr.
Det. Part No.
Tafel 28
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
1 0793 020701 Ablagekasten kpl. Deposit box. cpl.left
2 0793 020613 Ablagekasten kpl. Deposit box cpl.
3 0793 020614 Auflage Support
4 0793 020615 Klemmstück Clamping piece
5 9202 002907 Zyl.Schraube Cyl. head screw
6 0793 020610 Stange Rod
7 0793 020703 Winkel Angle
9 9231 110127 6kt.-Mutter M6 Hexagonal nut M6
10 9204 202328 Linsenschraube Fillister head
11 0558 010052 Scheibe Washer
12 0935 100891 Messerschutz
15 0933 000228 Deckblech Covering plate
16 1001 009130 Linsenschraube Fillister head screw
17 0935 100892 Messerschutz
18 0935 100893 Winkel
19 0935 100895 Zwischenstück
20 9203 312431 Senkschraube M2,5x5
21 0993 087088 Halbrundschr. M4x16
links (best. aus Pos.2 hand (cons. of pos. 2
bis 11) up to 11)
(mit Pos. 3) (with pos. 3)
M6x20 M6x20
M6x22 screw M6x22
(Pos.17 - 21)
Kl. 745-26/28, Tafel 29 - Cl. 745-26/28, table 29
Pos. Teile Nr.
Det. Part No.
1 A 0793 025453 für Stempeleinrichtung for folder equipment
1 A 0793 025413 für Stempeleinrichtung for folder equipment
1 A 0793 025493 für Stempeleinrichtung for folder equipment
1 A 0793 025543 für Stempeleinrichtung for folder equipment
1 A 0793 025293 für Stempeleinrichtung for folder equipment
1 0793 025004 Halter Holder
2 9201 113317 6kt.-Schraube Hexagonal screw
3 0793 025007 Platte Plate
4 0793 025008 Bolzen Bolt
5 9201 113277 6kt.-Schraube Hexagonal screw
6 9334 002638 Scheibe 6,4 Washer 6,4
7 0793 027601 Anschlag Stop
8 9202 001668 Zyl.-Schraube Cyl. head screw
9 9330 900077 Scheibe 4,3 Washer 4,3
11 9205 101573 Gewindestift Threaded stud
12 0793 025018 Faltleiste Folder reglet
13 0793 025455 Sohle, für S26, S27 Plain base,f. S26, S27
13 0793 025495 Sohle, für S30, S31 Plain base,f. S30, S31
13 0793 025545 Sohle, für S35 Plain base,f. S35
13 0793 025295 Sohle, für S13 Plain base,f. S13
13 0793 025415 Sohle, für S24 Plain base,f. S24
14 9203 311811 Senkschraube Countersunk screw
15 0793 025028 Nadelleiste Needle reglet
16 0746 050517 Nadel Needle
17 0793 025030 Nadelleiste Needle reglet
18 0793 025026 Nadelleiste Needle reglet
20 0793 025037 A Schutzblech, rechts Guard plate, right
21 0793 025038 A Schutzblech, links Guard plate, left hand
22 0902 004102 Zyl.-Schraube Cyl. head screw
31 0746 050562 Buchse Bushing
32 0746 050563 Buchse Bushing
33 9201 112868 6kt.-Schraube Hexagonal screw
34 0746 050985 6kt.-Schraube Hexagonal screw
35 0902 000514 Scheibe Washer
Benennung
Greiffaltstempel kpl.
Catch-folder cpl.
S26, S27 S26, S27
S24 S24
S30,S31 S30,S31
S35 S35
S13 S13
M6x20 M6x20
M6x12 M6x12
(außen rechts) (outside right)
(außen links) (outside left)
(innen rechts) (inside right)
hand
M5x10 M5x10
Tafel 29
Pos. Teile Nr.
Det. Part No.
36 9231 000378 6kt.-Mutter M5 Hexagonal nut M5
37 0746 050989 Zugfeder Draw spring
38 0746 090365 Kloben Block
39 0746 090366 Zyl.-Schraube Cyl. head screw
40 0551 001246 Scheibe Washer
42 0793 025068 Leitblech Guide plate
43 0793 025069 Leitblech Guide plate
44 0219 000353 Linsenschraube Fillister head screw
45 0793 025071 Zylinder kpl. Cylinder cpl.
46 0246 000348 Lippenring Lip seal
47 9231 000377 6Kt.Mutter Hexagonal nut
48 0746 050555 Anschlußstück kpl. Joining piece cpl.
49 0420 000324 Zyl.-Schraube Cyl. head screw
50 0797 002016 Schlauchtülle Hose nozzle
51 9790 211040 Kupplungsstecker Coupler plug
52 0793 025006 Scheibe Washer
53 0793 025029 Nadelleiste Needle reglet
54 0933 063984 Linsenschraube Fillister head screw
55 9330 900098 Scheibe Washer (in case of
Benennung
(mit Pos. 46 und 47) (with pos. 46 and 47)
(mit Pos. 49) (with pos. 49)
(innen links) (inside left)
(nur bei Bedarf) requirement only)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 30 - Cl. 745-26/28, table 30
Pos. Teile Nr.
Det. Part No.
1 A 0793 025473 für Stempeleinrichtung for folder equipment
1 A 0793 025513 für Stempeleinrichtung for folder equipment
1 A 0793 025563 für Stempeleinrichtung for folder equipment
1 A 0793 025583 für Stempeleinrichtung for folder equipment
1 A 0793 025843 für Stempeleinrichtung for folder equipment
1 0793 025004 Halter Holder
2 9201 113317 6kt.-Schraube Hexagonal screw
3 0793 025007 Platte Plate
4 0793 025008 Bolzen Bolt
5 9201 113277 6kt.-Schraube Hexagonal screw
6 9334 002638 Scheibe 6,4 Washer 6,4
7 0793 027601 Anschlag Stop
8 9202 001668 Zyl.-Schraube Cyl. head screw
9 9330 900077 Scheibe Washer
11 9205 101573 Gewindestift Threaded stud
12 0793 025018 Faltleiste Folder reglet
13 0793 025565 Sohle, für S37 Plain base, for S37
0793 025585 Sohle, für S39 Plain base, for S39
0793 025475 Sohle, für S28 Plain base, for S28
0793 025515 Sohle, für S32 Plain base, for S32
0793 025845 Sohle, für S61 Plain base, for S61
14 9203 311811 Senkschraube Countersunk screw
15 0793 025157 Nadelleiste Needle reglet
16 0746 050517 Nadel Needle
17 0793 025158 Nadelleiste Needle reglet
19 0793 025036 Leiste Reglet
20 0793 025160 Schutzblech, rechts Guard plate, right
21 0793 025159 Schutzblech, links Guard plate, left hand
22 0902 004102 Zyl.-Schraube Cyl. head screw
23 0211 000268 Senkschraube Countersunk screw
31 0746 050562 Buchse Bush
32 0746 050563 Buchse Bush
33 9201 112868 6kt.-Schraube Hexagonal screw
34 0746 050985 6kt.-Schraube Hexagonal screw
Benennung
Greiffaltstempel kpl.
Catch-folder cpl.
S28 S28
S32 S32
S37 S37
S39 S39
S61 S61
M6x20 M6x20
M6x12 M6x12
M3x8 M3x8
M2x3 M2x3
(außen, rechts) (outside right)
(innen, rechts) (inside right)
hand
Tafel 30
Pos. Teile Nr.
Det. Part No.
35 0902 000514 Scheibe Washer
36 0237 000202 6kt.-Mutter Hexagonal nut
37 0746 050989 Zugfeder Draw spring
38 0746 090365 Kloben Block
39 0746 090366 Zyl.-Schraube Cyl. head screw
40 0551 001246 Scheibe Washer
42 0793 025068 Leitblech Guide plate
43 0793 025069 Leitblech Guide plate
44 0219 000353 Linsenschraube Fillister head screw
45 0793 025071 Zylinder kpl. Cylinder cpl.
46 0246 000348 Lippenring Lip seal
48 0793 027561 Anschlußstück kpl. Joining piece cpl.
49 0420 000324 Zyl.-Schraube Cyl. head screw
50 0797 002016 Schlauchtülle Hose nozzle
51 9790 211040 Kupplungsstecker Coupler plug
52 0793 025006 Scheibe Washer
53 9330 900098 Scheibe Washer (in case of
54 9231 000377 6kt. Mutter Hexagonal nut
Benennung
(mit Pos. 46 und 47) (with pos. 46 and 47)
(Nur bei Bedarf) requirement only)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 31 - Cl. 745-26/28, table 31
Pos. Teile Nr.
Det. Part No.
1 A 0793 025193 für Stempeleinrichtung for Folder equipment
1 A 0793 025273 für Stempeleinrichtung for Folder equipment
1 A 0793 025553 für Stempeleinrichtung for Folder equipment
1 A 0793 025573 für Stempeleinrichtung for Folder equipment
1 A 0793 025833 für Stempeleinrichtung for Folder equipment
1 0793 025004 Halter Holder
2 9201 113317 6kt.-Schraube Hexagonal screw
3 0793 025007 Platte Plate
4 0793 025008 Bolzen Bolt
5 9201 113277 6kt.-Schraube Hexagonal screw
6 9334 002638 Scheibe 6,4 Washer 6,4
7 0793 027601 Anschlag Stop
8 9202 001668 Zyl.-Schraube Cyl. head screw
9 9330 900077 Scheibe 4,3 Washer 4,3
11 9205 101573 Gewindestift Threaded stud
12 0793 025195 Faltleiste Folder reglet
13 0793 025555 Sohle, für S36 Plain base, for S36
0793 025575 Sohle, für S38 Plain base, for S38
0793 025835 Sohle, für S60 Plain base, for S60
14 9203 311811 Senkschraube Countersunk screw
15 0793 025198 Nadelleiste Needle reglet
16 0746 050517 Nadel Needle
17 0793 025199 Nadelleiste Needle reglet
19 0793 025200 Schutzblech Guard plate
20 0793 025160 Schutzblech Guard plate
21 0902 004102 Zyl.-Schraube Cyl. head screw
30 0746 050562 Buchse Bush
31 0746 050563 Buchse Bush
32 9201 112868 6kt.-Schraube Hexagonal screw
33 0746 050985 6kt.-Schraube Hexagonal screw
34 0902 000514 Scheibe Washer
35 9231 000378 6kt.-Mutter Hexagonal screw
36 0746 050989 Zugfeder Draw spring
37 0746 090365 Kloben Block
38 0746 090366 Zyl.-Schraube Cyl. head screw
Benennung
Greiffaltstempel kpl.
Catch-folder cpl.
S29 S29
S33 S33
S36 S36
S38 S38
S60 S60
M6x20 M6x20
M6x12 M6x12
M2x3 M2x3
(außen, links) (outside left)
(innen, links) (inside left)
M5x10 M5x10
Tafel 31
Pos. Teile Nr.
Det. Part No.
39 0551 001246 Scheibe Washer
40 9201 113268 6kt.-Schraube Hexagonal screw
41 0793 025068 Leitblech Guide plate
42 0793 025069 Leitblech Guide plate
43 0219 000353 Linsenschraube Fillister head screw
44 0793 025071 Zylinder kpl. Cylinder cpl.
45 0246 000348 Lippenring Lip seal
46 9231 000377 6kt. Mutter
47 0793 027561 Anschlußstück kpl. Joining piece cpl.
48 0420 000324 Zyl.-Schraube Cyl. head screw
49 0797 002016 Schlauchtülle Hose nozzle
50 9790 211040 Kupplungsstecker Coupler plug
51 0793 025006 Scheibe Washer
52 9330 900098 Scheibe Washer (in case of
Benennung
(mit Pos. 45 und 46) (with pos. 45 and 46)
(mit Pos. 48) (with pos. 48)
(Nur bei Bedarf) requirement only)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 32 - Cl. 745-26/28, table 32
Pos. Teile Nr.
Det. Part No.
1 0793 027402 für Stempeleinrichtung for folder equipment
0793 027412 für Stempeleinrichtung for folder equipment
0793 027422 für Stempeleinrichtung for folder equipment
2 0793 027503 * Stegblech Base plate
3 0793 027505 * Führungsblech, links Guide plate, left
0793 027681 * Führungsblech, links Guide plate, left
0793 027691 * Führungsblech, links Guide plate, left
4 0793 027506 * Führungsblech, rechts Guide plate, right
0793 027682 * Führungsblech, rechts Guide plate, right
0793 027692 * Führungsblech, rechts Guide plate, right
5 9203 312411 * Senkschraube Countersunk screw
6 0793 027512 Hebel Lever
8 0569 001922 Zyl.-Schraube Cyl. head screw
9 0793 027524 Messer Knife
10 0793 027522 Senkschraube Countersunk screw
12 0793 027523 Platte Plate
13 0793 027525 Nadelleiste, links Needle reglet, left
14 0746 050517 Nadel Needle
15 0793 027531 Nadelleiste, rechts, Needle reglet, right
16 0793 027535 Nadelleiste, außen, Needle reglet, outside
17 0793 027538 Linsenschraube Fillister head screw
18 0793 027539 Ring Ring
19 0793 027541 Zylinder kpl. (mit Cylinder cpl. (with
20 0246 000348 Lippenring Lip seal
21 0793 027561 Kloben Block
22 9231 000378 6kt.-Mutter M5 Hexagonal nut M5
23 0380 000289 Scheibe Washer
24 0797 002016 Schlauchtülle Hose nozzle
25 0746 050562 Buchse Bushing
26 0746 050563 Buchse Bushing
27 9330 000098 Scheibe 5,3 Washer 5,3
Benennung
Greiffaltstempel kpl.
Catch-folder cpl.
S66, S70 S66, S70
S74, S78 S74, S78
S86 S86
für S60, S70 for S60, S70
für S74, S78 for S74, S78
für S86 for S86
für S60, S70 for S60, S70
für S74, S78 for S74, S78
für S86 for S86
M2,5x3 M2,5x3
hand,
kpl. (mit Pos.14) cpl. (with pos. 14)
kpl. (mit Pos. 14) hand cpl.(with pos.14)
kpl. (mit Pos. 14) cpl. (with pos. 14)
Pos. 20,21,22,23) pos. 20,21,22,23)
Tafel 32
Pos. Teile Nr.
Det. Part No.
28 0219 002605 6kt.-Schraube Hexagonal screw
30 0793 027575 Kloben Block
31 0746 090366 Zyl.-Schraube Cyl. head screw
32 0551 001246 Scheibe Washer
33 0793 027581 Leiste Reglet
34 9201 113277 6kt.-Schraube Hexagonal screw
35 9334 002638 Scheibe 6,4 Washer 6,4
36 0793 027586 Leiste, links Reglet, left hand
37 0793 027587 Leiste, rechts Reglet, right hand
38 0793 003508 Senkschraube Countersunk screw
39 0793 027592 Halter Holder
40 9201 113317 6kt.-Schraube Hexagonal screw
41 0793 025006 Scheibe Washer
42 0793 025008 Bolzen Bolt
43 0793 027598 Schutzblech Guard plate
44 0793 027599 Buchse Bush
45 9203 312467 Senkschraube Countersunk screw
46 0793 027601 Anschlag Stop
48 9205 101573 Gewindestift Threaded stud
49 9202 001668 Zyl.-Schraube Cyl. head screw
50 9330 000068 Scheibe 3,2 Washer 3,2
51 0793 027611 Klemmstück kpl. Clamping piece cpl.
52 0271 000228 Linsenschraube Fillister head screw
53 0271 000125 Linsenschraube Fillister head screw
54 9700 212002 Zylinder Cylinder
55 0793 027623 Kloben Block
56 9790 201000 Verschr.Wi-E
57 0793 027631 Leitblech, links Guide plate, left hand
58 0793 027632 Leitblech, rechts Guide plate, right
59 0911 000339 Linsenschraube Fillister head screw
60 0793 027635 Zugfeder Draw spring
61 0793 027516 Rolle Roller
62 0793 027509 Führung Guide
63 0746 011214 Senkschraube Countersunk screw
64 0793 027519 Bolzen, kpl. Bolt cpl.
65 0211 009746 Zyl.-.Schraube Cyl. head screw
66 0942 010318 Bef.-Schelle Clip
67 0569 001895 Scheibe Washer
68 0271 000012 Linsenschraube Fillister head screw
69 0238 010073 L- Verschraubung Square piece
70 0999 202711 Schelle Clip
71 0223 000723 Flachkopfschraube Flat head screw
72 9330 000088 Scheibe 4,3 Washer 4,3
73 0793 027595 Schutzblech Guard plate
74 9231 110028 6Kt.Mutter Hexagonal nut
75 9330 000048 Scheibe Washer
Benennung
M6x20 M6x20
(mit Pos. 52) (with pos. 52)
hand
Pos. Teile Nr.
Det. Part No.
76 0793 026598 ** Halter
77 0793 026599 ** Platte
78 0271 000223 ** Linsenschraube
79 9330 000088 ** Scheibe
80 0793 026596 ** Leitblech, re
81 0793 026595 ** Leitblech, li
* 0793 027403 NA 10
0793 027413 NA 12
0793 027423 NA 14
** Nur für S104 und S105
Benennung
Stand: 09. 1999
Kl. 745-26/28, Tafel 33 - Cl. 745-26/28, table 33
Pos. Teile Nr.
Det. Part No.
1 0793 027406 für Stempeleinrichtung for folder equipment
0793 027416 für Stempeleinrichtung for folder equipment
2 9203 312411 * Senkschraube Countersunk screw
3 0793 027512 Hebel Lever
5 0569 001922 Zyl.-Schraube Cyl. head screw
6 0793 027524 Messer Knife
7 0793 027522 Senkschraube Countersunk screw
8 0793 027523 Platte Plate
9 0793 027525 Nadelleiste kpl. rechts Needle reglet cpl.right
10 0746 050517 Nadel Needle
11 0793 027535 Nadelleiste kpl. Needle reglet cpl.
12 0793 027538 Linsenschraube Fillister head screw
13 0793 027539 Ring Ring
14 0793 027541 Zylinder kpl. (mit Cylinder cpl. (with
15 0246 000348 Lippenring Lip seal
16 0793 027561 Kloben Block
17 9231 000378 6kt.-Mutter M5 Hexagonal nut M5
18 0380 000289 Scheibe Washer
19 0797 002016 Schlauchtülle Hose nozzle
20 0746 050562 Buchse Bush
21 0746 050563 Buchse Bush
22 9330 000098 Scheibe 5,3 Washer 5,3
23 0219 002605 6kt.-Schraube Hexagonal screw
25 0793 027575 Kloben Block
26 0746 090366 Zyl.-Schraube Cyl. head screw
27 0551 001246 Scheibe Washer
28 0793 027581 Leiste Reglet
29 9201 113277 6kt.-Schraube Hexagonal screw
30 9334 002638 Scheibe Washer
31 0793 003508 Senkschraube Countersunk screw
32 0793 027592 Halter Holder
33 9201 113317 6Kt.Schraube Hexagonal screw
34 0793 025006 Scheibe Washer
35 0793 025008 Bolzen Bolt
36 0793 027598 Schutzblech Guard sheet
37 0793 027599 Buchse Bush
38 9203 312467 Senkschraube Countersunk screw
39 0793 027601 Anschlag Stop
41 9205 101573 Gewindestift Threaded stud
42 9202 001668 Zyl. Schraube M3x8 Cyl. head screw M3x8
Benennung
Greiffaltstempel kpl.
Catch-folder cpl.
S71 S71
S79 S79
M2,5x3 M2,5x3
(mit Pos. 10) (with pos. 10)
(mit Pos. 10) (with pos. 10)
Pos. 15,16,17,18) pos. 15,16,17,18)
Tafel 33
Pos. Teile Nr.
Det. Part No.
43 9330 000088 Scheibe 4,3 Washer 4,3
44 0793 027611 Klemmstück kpl. Clamping piece cpl.
45 0271 000228 Linsenschraube Fillister head screw
46 0271 000125 Linsenschraube Fillister head screw
47 0793 027623 Kloben Block
48 9790 201000 Verschr.Wi-E
49 0793 027631 Leitblech Guide plate
50 0793 027632 Leitblech Guide plate
51 0911 000339 Linsenschraube Fillister head screw
52 0793 027635 Zugfeder Draw spring
53 0793 027653 * Stegblech Base plate
54 0793 027655 * Führungsblech links Guide plate left
0793 027685 * Führungsblech links Guide plate left
55 0793 027656 * Führungsblech rechts Guide plate right
0793 027686 * Führungsblech rechts Guide plate right
56 0793 027658 Nadelleiste kpl. rechts Needle reglet cpl.
57 0793 027661 Leiste Reglet
58 0793 027662 Leiste Reglet
59 0793 027664 Kloben Block
60 0793 027667 Klemmstück Clamping piece
61 0271 001413 Linsenschraube Fillister head screw
62 0999 202711 Schelle Clip
63 0223 000723 Flachkopfschraube Flat head screw
64 0718 012449 Zylinder Cylinder
65 Z151 001047 Buchse Bush
66 0797 001542 Zylinder Cylinder
67 0211 009746 Zyl.-Schraube Cyl. head screw
68 0793 027509 Führung Guide
69 0746 011214 Senkschraube Countersunk screw
70 0793 027516 Rolle Roller
71 0793 027519 Bolzen, kpl. Bolt, cpl.
72 0238 010073 L-Verschraubung Square piece
73 0793 027595 Schutzblech Guard plate
74 9231 110028 6Kt.Mutter Hexagonal nut
75 9330 000048 Scheibe Washer
* 0793 027407 NA 10
0793 027417 NA 12
Benennung
(mit Pos. 45) (with pos. 45)
für S71 for S71
für S79 for S79
für S71 for S71
für S79 for S79
(mit Pos. 10) (with pos. 10)
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 34 - Cl. 745-26/28, table 34
Pos. Teile Nr.
Det. Part No.
1 A 0793 025297 für Stempeleinrichtung for Folder equipment
1 A 0793 025417 für Stempeleinrichtung for Folder equipment
1 A 0793 025457 für Stempeleinrichtung for Folder equipment
1 A 0793 025467 für Stempeleinrichtung for Folder equipment
1 A 0793 025477 für Stempeleinrichtung for Folder equipment
1 A 0793 025487 für Stempeleinrichtung for Folder equipment
1 A 0793 025497 für Stempeleinrichtung for Folder equipment
1 A 0793 025507 für Stempeleinrichtung for Folder equipment
1 A 0793 025517 für Stempeleinrichtung for Folder equipment
1 A 0793 025527 für Stempeleinrichtung for Folder equipment
1 A 0793 025532 für Stempeleinrichtung for Folder equipment
1 A 0793 025547 für Stempeleinrichtung for Folder equipment
1 A 0793 025557 für Stempeleinrichtung for Folder equipment
1 A 0793 025567 für Stempeleinrichtung for Folder equipment
1 A 0793 025577 für Stempeleinrichtung for Folder equipment
1 A 0793 025587 für Stempeleinrichtung for Folder equipment
1 A 0793 025837 für Stempeleinrichtung for Folder equipment
1 A 0793 025557 für Stempeleinrichtung for Folder equipment
1 A 0793 025457 für Stempeleinrichtung for Folder equipment
1 A 0793 025467 für Stempeleinrichtung for Folder equipment
1 A 0793 025407 für Stempeleinrichtung for Folder equipment
1 A 0793 025507 für Stempeleinrichtung for Folder equipment
1 A 0793 025587 für Stempeleinrichtung for Folder equipment
Benennung
Faltstempel kpl.
Folder cpl.
S13 S13
S24 S24
S26 S26
S27 S27
S28 S28
S29 S29
S30 S30
S31 S31
S32 S32
S33 S33
S34 S34
S35 S35
S36 S36
S37 S37
S38 S38
S39 S39
S60 S60
S61 S61
S66 S66
S70, S71 S70, S71
S74 S74
S78 S78
S79 S79
Tafel 34
Pos. Teile Nr.
Det. Part No.
1A 0793 026605 für Stempeleinr. S104
1A 0793 026647 für Stempeleinr. S105
1 0746 090393 A Kloben, für S26,S28 Block, for S26,S28,
0793 025419 Kloben, für S13,S24, Block, for S13,S24,
0746 090455 Kloben, für S27,S29, Block for S27,S29,
0793 026607 Kloben für S104; S105 Block, for S104; S105
2 0793 025299 Sohle, für S13 Plain base, for S13
2 0793 025424 Sohle, für S24 Plain base, for S24
2 0793 025459 Sohle, für S26,S66 Plain base, for S26,
2S66
2 0793 025469 Sohle, für S27,S70,S71 Plain base, for S27,
2 S70, S71
2 0793 025479 Sohle, für S28 Plain base, for S28
2 0793 025489 Sohle, für S29 Plain base, for S29
2 0793 025499 Sohle, für S30 Plain base, for S30
2 0793 025509 Sohle, für S31,S78 Plain base, for S31,
2S78
2 0793 025519 Sohle, für S32 Plain base, for S32
2 0793 025529 Sohle, für S33 Plain base, for S33
2 0793 025534 Sohle, für S34 Plain base, for S34
2 0793 025549 Sohle, für S35 Plain base, for S35
2 0793 025559 Sohle, für S36 Plain base, for S36
2 0793 025569 Sohle, für S37 Plain base, for S37
2 0793 025579 Sohle, für S38 Plain base, for S38
2 0793 025589 Sohle, für S39,S79 Plain base, for S39,
2S79
2 0793 025839 Sohle, für S60 Plain base, for S60
2 0793 025849 Sohle, für S61 Plain base, for S61
2 0793 025409 Sohle, für S74 Plain base, for S74
3 9203 311811 Senkschraube Countersunk screw
4 0746 090401 Leitblech, links Guide plate, left hand
4 0793 026618 Leitblech, li. für S104; S105
5 0746 090406 Leitblech, rechts Guide plate, right
5 0793 026623 Leitblech, re. für S104; S105
6 1001 009130 Linsenschraube Fillister head screw
0219 000353 Linsenschraube Fillister head screw
7 0746 090421 Klemmstück kpl. Clamping piece cpl.
8 0739 001171 A Spannhülse Clamping sleeve
Benennung
S30,S32,S34,S66 S30,S32,S34,S66
S35,S36,S37,S38, S35,S36,S37,S38,
S39,S60,S61,S79 S39,S60,S61,S79
S31,S33,S70,S71, S31,S33,S70,S71,
S74,S78 S74,S78
M2x3 M2X3
hand
(Nur bei Verwendung (Only with the use
von Pos.12) of pos.12)
(mit Pos. 8) (with pos. 8)
Pos. Teile Nr.
Det. Part No.
9 9202 042887 Zyl.-Schraube Cyl. head screw
10 9334 002638 Scheibe 6,4 Washer 6,4
11 0746 050636 Bolzen Bolt
12 9330 900098 Scheibe Washer (in case of
13 0793 026615 Kolben für S104; S105
Stand: 09. 1999
Benennung
M6x12 M6x12
(Nur bei Bedarf) requirement only)
Kl. 745-26/28, Tafel 35 - Cl. 745-26/28, table 35
Pos. Teile Nr.
Det. Part No.
1 A 0793 026293 für Stempeleinrichtung for Folder equipment
1 A 0793 026343 für Stempeleinrichtung for Folder equipment
1 A 0793 026363 für Stempeleinrichtung for Folder equipment
1 A 0793 026383 für Stempeleinrichtung for Folder equipment
1 A 0793 026403 für Stempeleinrichtung for Folder equipment
1 A 0793 026423 für Stempeleinrichtung for Folder equipment
1 0793 026297 Stegblech Plate
2 0793 026298 Sohle, für S89 Plain base, for S89
2 0793 026346 Sohle, für S90 Plain base, for S90
2 0793 026366 Sohle, für S91 Plain base, for S91
2 0793 026386 Sohle, für S92 Plain base, for S92
2 0793 026406 Sohle, für S93 Plain base, for S93
2 0793 026426 Sohle, für S94 Plain base, for S94
3 0793 026306 Anschlag, hinten Guide
4 0793 026301 Anschlag, vorn Guide front
5 0793 026309 Leiste Reglet
6 9203 312451 Senkschraub Countersunkscrew
7 0793 026311 Kloben Block
8 0793 026313 Platte Plate
9 9202 002887 Zyl. Schraube Cyl. head screw
10 9334 002638 Scheibe Washer
11 0793 026317 Halter, links Holder, left
12 0793 026318 Halter, rechts Holder, right
13 0793 026320 Platte Plate
14 9225 201810 Senkschraube Countersunk screw
14 0994 754300 Senkschraube Countersunk screw
15 0558 000790 Zyl. Stift 5H8x20 Cylinder pin 5H8x20
15 0558 000215 Zylinderstift Cylinder pin
16 0558 001107 Gewindestift M3x8 Threaded pin M3x8
17 0246 002005 Gewindestift M2,5 Threaded pin M2,5
18 0793 025866 Kloben Block
19 0798 122268 Senkschraube Countersunk screw
20 9201 113317 6kt.-Schraube Hexagonal screw
Benennung
Faltstempel kpl.
Folder cpl.
S89 S89
S90 S90
S91 S91
S92 S92
S93 S93
S94 S94
M2,5x8 M2,5x8
M6x12 M6x12
für NA8 bis 12 for NA8 to 12
für NA14 bis 20 for NA14 to 20
für NA8 bis 14 for NA8 to 14
für NA16 bis 20 for NA16 to 20
M5x10 M5x10
Tafel 35
Pos. Teile Nr.
Det. Part No.
21 0793 025006 Scheibe Washer
22 0793 025008 Bolzen für Stempelein- Bolt
22 0792 005994 Bolzen für Stempelein-
23 0702 000214 Abstands-Hülse
24 0793 025878 A Hebel, rechts kpl. Lever, right cpl.
25 0793 025879 A Hebel, links kpl. Lever, left, cpl.
26 0794 006589 Gew.Stift M3x6 Threaded pin M3x6
27 9231 110038 6kt.-Mutter M3 Hexagonal nut M3
28 0793 025894 Blattfeder Leaf spring
29 0739 000297 Zyl.-Schraube Cyl. head screw
30 9330 000068 Scheibe Washer
31 9202 002478 Zyl.-Schraube Cyl. head screw
32 9203 311811 Senkschraube M2X3 Screw M2x3
Benennung
M6x20 M6x20
richtung 589; 591; 593;
5108; 5118; 5121; 5124;
5125; 5126
richtung 590; 592; 594;
5109; 5119; 5120; 5122;
5123
M5x10 M5x10
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 36 - Cl. 745-26/28, table 36
Pos. Teile Nr.
Det. Part No.
1 0246 002502 Armwelle kpl. Arm shaft
2 0902 000140 Gewindestift Threaded stud
3 9202 002083 Zyl.-Schraube Cyl. head screw
4 0246 003964 Exzenter Eccentric
5 9202 002093 Zyl.-Schraube Cyl. head screw
6 0246 000017 Armlager kpl. Arm bearing
7 0211 000305 A Filzteil Felt
8 0002 005889 0700Öldocht ** Oil wick **
9 0211 000306 B Federring Spring ring
10 0211 000306 A Ring Ring
11 0216 000042 Gewindestift M6x10 Threaded stud M6x10
12 1001 001162 Verschlußkappe Cap
13 0002 005889 0300Öldocht ** Oil wick **
14 0211 000308 K Schlauch kpl. Hose cpl.
15 0212 004744 Filzteil Felt
16 0212 004743 Spannhülse Clamping sleeve
17 0212 004745 Klemmfeder Clamping spring
18 0211 000316 Armlager Arm bearing
19 0223 000448 Gewindestift M6x22 Threaded stud M6x22
20 0246 000068 Scheibe kpl. Washer cpl.
21 0570 000055 Gewindestift Threaded stud
22 0211 000351 B Gurtrad kpl. Belt wheel cpl.
23 9205 102788 Gewindestift M8x10 Threaded stud M8x10
24 0211 000355 Zahnriemen Toothed belt
25 0211 000372 Flansch kpl. Flange cpl.
26 0211 000362 Sicher.-Ring Circlip
27 0211 000361 Kugellager Ball bearing
28 0216 000068 A Linsenschraube Fillister head screw
29 0933 000075 Haltefeder Retaining spring
30 9203 003648 Zyl.-Schraube M4x6 Cyl. head screw M4x6
31 0246 000091 Handrad Hand wheel
32 0216 000229 Linsenschraube Fillister head screw
33 0911 000196 Verschlußkappe Cap
39 0246 000621 Unterwelle Lower shaft
40 0246 000623 Nadellager Needle bearing
41 9202 002467 Zyl.-Schraube M5x8 Cyl. head screw M5x8
Benennung
0935 000246 Einb. Nähmaschine
0935 000246 Insert sewing machine
(mit Pos. 2 und 3) (with pos. 2 and 3)
M4x12 M4x12
M4x16 M4x16
(mit Pos. 7,8,9,10,14) (with pos.7,8,9,10,14)
(mit Pos.13) (with pos.13)
(mit Pos.21) (with pos. 21)
M6x0,75x4 M6x0,75x4
(mit Pos. 23) (with pos.23)
(mit Pos. 26,27,28) (with pos.26,27,28)
M5x8 M5x8
Tafel 36
Pos. Teile Nr.
Det. Part No.
42 0212 000627 Stellring kpl. Set collar cpl.
43 0570 000055 Gewindestift Threaded stud
44 0935 100622 Lagerbuchse
46 0211 000106 Filzteil Felt
47 0422 000297 Filzteil Felt
48 0246 000610 Verschlußkappe Cap
49 0211 000257 Verschlußkappe Cap
50 0246 002555 Exzenter kpl. Eccentric cpl.
51 0246 002558 Exzenter kpl. Eccentric cpl.
52 0223 000648 Gewindestift Threaded stud
53 0211 000108 Kugellager Ball bearing
54 0211 000109 Sicher. Ring Circlip
55 0211 000141 A Gurtrad kpl. Belt wheel cpl.
58 0933 001572 Lasche Shackle
59 9231 110128 6kt.-Mutter M6 Hexagonal nut M6
60 0246 003966 Zugstange kpl. Draw bar cpl.
61 0246 002508 Zugstange Draw bar
62 0246 003975 Doppelhebel kpl. Double lever cpl.
63 9202 002483 Zyl.-Schraube Cyl. head screw
64 0246 002524 Buchse Bushing
65 0421 000222 Gewindestift Threaded stud
66 0246 002527 Lasche Shackle
67 0246 002521 Lagerbolzen Bearing bolt
68 0246 003987 Klemmhebel kpl. Clamping lever cpl.
69 9201 112898 6kt.-Schraube Cyl. head screw
70 0246 003982 Exzenterwelle Eccentric shaft
71 0246 002532 Gleitstein Sliding piece
72 0935 102012 Nadelstangenkulisse kpl.Needlebar connect.
73 0246000135a Nadelstangenkulisse kpl.Needle bar connect
74 0246 000136 Buchse Bushing
75 0246 000136 A Buchse Bushing
76 0246 000146 Führungsschiene Guide rail
77 0216 000496 Senkschraube Countersunk screw
78 9203 003058 Zyl.-Schraube Cyl. head screw
79 0246 000151 Nadelstange rechts kpl. Needle bar right hand
Benennung
(mit Pos.43) (with pos.43)
(mit Pos. 52) (with pos.52)
(mit Pos.52) (with pos. 52)
M6x0,75x7 M6x0,75x7
(mit Pos.23) (with pos.23)
(best. aus Pos.4,61, (cons.of pos.4,61,
62,63,66,67,68,69 62,63,66,67,68,69
70) 70)
(mit Pos. 63) (with pos. 63)
M5x12 M5x12
(mit Pos. 69) (with pos.69)
(Pos.71,73-80,88-90, (Pos.71,73-80,88-90
92-97, 99-106,144) 92-97, 99-106, 144)
(mit Pos.74 u. 75) (with pos. 74 and 75)
Stand: 09. 1999
Pos. Teile Nr.
Det. Part No.
80 0246 000151 A Nadelstange links kpl. Needle bar left hand
81 0246 000153 Nadelstange, rechts Needle bar, right hand
82 0246 000153 A Nadelstange, links Needle bar, left hand
83 0380 000094 Entkupplungsstange Releasing rod
84 0380 000093 Spezialschraube Special screw
85 0380 000095 Druckfeder Pressure spring
86 0380 000111 Kugel Steel ball
87 0380 000112 Sicher.Ring Circlip
88 0246 000173 Klemmring kpl. Clamping ring cpl.
89 0246 000175 Klemmring kpl. Clamping ring cpl.
90 0380 000117 Gewindestift Threaded stud
91 0380 000119 Kreuzkopf kpl. (best. Cross head cpl. (cons.
92 0380 000120 K Kreuzkopf Cross head
93 0380 000121 Führungsgabel Guide fork
94 0380 000122 Senkschraube Countersunk screw
95 0246 000188 K Halteblech kpl. Fixing plate cpl
96 0246 000189 Filzteil Felt
97 0556 001827 Filzteil Felt
98 9203 003631 Zyl.-Schraube Cyl. head screw
99 0246 000191 Messerstange Knife rod
100 0246 002541 Führungsschiene Guide rail
101 0376 000128 Zyl.-Schraube Cyl. head screw
102 0246 000196 Druckfeder Pressure spring
103 0376 000131 Führungsstift Guide pin
104 0376 000132 Spezialschraube Special screw
105 0246 002543 Messerkloben kpl. Knife block cpl.
106 0541 001395 Gewindestift Threaded stud
107 0246 002547 Messerhalter kpl. Knife holder cpl.
108 9203 003668 Zyl.-Schraube Cyl. head screw
109 9330 000088 Scheibe A4,3 Washer A4,3
110 0246 002553 Messer * Knife *
111 0204 001038 Decklasche Cover joint bar
112 0246 002533 Lagerbolzen Bearing bolt
113 0246 000097 Fadenhebel kpl. Thread lever cpl.
114 0211 000411 A Fadenhebelachse kpl. Thread lever axle cpl.
115 0002 008308 3325Filzteil ** Felt **
Benennung
(Pos.81,83-87,133-143) cpl. (pos. 81,83-87,
133-143)
(Pos.82-87,133-143) cpl. (Pos.82-87,
133-143)
(mit Pos. 90) (with pos. 90)
(mit Pos. 90) (with pos. 90)
aus Pos. 92, 93, 94) of pos. 92,93,94)
(mit Pos. 96) (with pos.96)
M4x4 M4x4
(mit Pos. 106) (with pos. 106)
(mit Pos. 78 und 111) (with pos. 78 and 111)
M4x10 M4x10
(mit Pos. 115) (with pos. 115)
Kl. 745-26/28, Tafel 36 - Cl. 745-26/28, table 36
Pos. Teile Nr.
Det. Part No.
116 0211 000408 Nadelkranz Needle bearing
117 0211 000407 Anlageplatte Lay-on plate
118 0211 000331 Gummiring Rubber ring
119 0211 000414 Gewindestift Threaded stud
120 1001 001162 Verschlußkappe Cap
121 0211 000398 Deckschraube Cover screw
122 0246 000218 Zugstange Draw bar
123 0211 000397 Nadelkranz Needle bearing
124 0246 000051 Kurbelzapfen kpl. Crank pin cpl.
125 0265 000704 Filzteil Felt
126 0935 100057 Lasche Shackle
127 0270 000631 Zyl.-Schraube M5x8 Cyl. head screw M5x8
128 9330 000098 Scheibe A5,3 Washer A5,3
129 0246 002536 Klemmstück kpl. Clamping cpl.
130 9202 002083 Zyl.-Schraube Cyl. head screw
131 9202 002063 Zyl.-Schraube M4x8 Cyl. head screw M4x8
132 0246 002539 Druckbolzen Pressure bolt
133 0380 000096 Hülse Sleeve
134 0380 000097 Kegelbolzen Cone bolt
135 0380 000106 Hutmutter Dome nut
136 0380 000105 6kt.-Mutter M2,3 Hexagonal nut M2,3
137 0380 000104 Druckfeder Pressure spring
138 0380 000103 Kegelhülse Taper sleeve
139 0380 000102 Federstange Spring rod
140 0380 000108 Druckfeder Pressure spring
141 0246 000167 Druckfeder Pressure spring
142 0380 000110 Zyl.-Schraube Cyl. head screw
143 0246 000169 Anschlagbolzen Stop bolt
144 0381 120160 Sperrfeder Drag spring
145 0211 000256 Zyl.Schraube Cyl. head screw
146 0420 000013 Filzteil Felt
147 0935 745354 Schutzblech Guard plate
148 0935 745353 Winkel Angle
149 9202 002887 Zyl.Schraube Cyl.head screw
150 0211 050202 Bolzen Bolt
151 1001 009130 Linsenschraube Fillister head screw
152 0935 745355 Winkel Angele
153 9202 001658 Zyl.Schraube Cyl.head screw
154 9330 000107 Scheibe Washer
155 0911 000267 Zahnscheibe Tooth lock washer
Benennung
(mit Pos. 125) (with pos. 125)
(mit Pos,. 130) (with pos. 130)
M4x12 M4x12
M2,6x3,6 M2,6x3,6
M2,5x2,4 M2,5x2,4
Pos. Teile Nr.
Det. Part No.
** Bitte die Länge angeben!
** Please give the length!
Tafel 36
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
* Beipackteil
* Is included in the Accessories
Kl. 745-26/28, Tafel 37 - Cl. 745-26/28, table 37
Pos. Teile Nr.
Det. Part No.
1 0935 100402 Spuler kpl. Bobbin winder cpl.
2 0244 000362 Spulerdeckel Bobbin cover
3 0211 001152 Fadenabweiser Thread repeller
4 0265 000407 Zyl.-Schraube Cyl. head screw
5 9330 000048 Scheibe A2,7 Washer A2,7
6 0244 000381 Spulerdeckel Bobbin case flap
7 0216 000603 K Schaltkloben kpl. Switch block cpl.
8 0223 000648 Gewindestift Thread stud
9 0246 000466 Spulerbock Bobbin winder
11 0211 000100 A Sicher.-Scheibe Lock washer
12 0246 000471 Spulerspindel, Bobbin winder spindle,
14 0271 000275 Spezialfeder Special spring
15 0271 000276 Federring Spring ring
16 0211 000518 Greifring Grip ring
17 0244 000398 Ring Ring
18 0244 000399 Zyl.-Rolle Cyl.-roll
19 0244 000400 Druckfeder Pressure spring
20 0244 000401 Scheibe Washer
21 0244 000396 Scheibe Washer
22 0211 000520 Spulerrad kpl. Bobbin winder wheel
23 0223 005047 Gewindestift M4x8 Threaded stud M4x8
24 0216 000591 Gummiring Rubber ring
25 0244 000413 Druckfeder Pressure spring
26 0244 000414 Spannungshülse Tension sleeve
27 0244 000415 Spannungshülse Tension sleeve
28 0244 000416 Linsenschraube Fillister head screw
29 0722 000201 Senkschraube Countersunk screw
30 0935 100501 Fadenspannung kpl. Thread tightener cpl.
31 0935 100502 Halteblech Retaining plate
32 0211 050214 Spannungsscheibe Tension disc
33 0114 000202 Stegscheibe Stay disc
34 0004 000079 Spannungsfeder Tension spring
35 0271 000238 Skalaknopf
Benennung
0935 000246 Einb. Nähmaschine
0935 000246 Insert sewing machine
(best. aus Pos.2 bis (cons. of pos. 2 up to
28,66 und 67) 28,66 and 67)
M2,5x6 M2,5x6
(mit Pos.8) (with pos.8)
M6x0,75x7 M6x0,75x7
kurz support, short
kurz, kpl. short, cpl.
(mit Pos. 14,15,16) (with pos. 14,15,16)
(mit Pos. 23) cpl. (with pos.23)
M5x20,2 M5x20,2
M4x12 M4x12
(best. aus Pos.31 (cons. of pos. 31
bis 47) up to 47)
Tafel 37
Pos. Teile Nr.
Det. Part No.
36 0246 004112 Scheibe Washer
37 0211 001012 Kapsel Case
38 0246 004111 Anzugsfeder Tension spring
39 0216 000507 Spannhülse Clamping sleeve
40 9203 100001 Flachkopfschr. M3x4
41 0240 000088 Auslösestift Detent pin
42 0265 005253 Fadenöse Thread loop
43 0271 000223 Linsenschraube Fillister head screw
44 0935 100504 Hebel
46 0739 000347 Zahnscheibe Tooth lock washer
47 0211 001017 Hülse Sleeve
51 0246 000415 Bolzen Bolt
52 9203 113701 Linsenschraube M4x12 Fillister head screw
53 0935 100511 Distanzbolzen Distance bolt
54 0264 000762 Gewindestift M4x10 Threaded stud M4x10
64 9790 201000 Verschr.Wi-E
65 9202 002548 Zyl.-Schraube Cyl. head screw
66 0244 000403 Blattfeder Leaf spring
67 0244 000404 Zugfeder Tension spring
68 0267 000482 Armdeckel Arm cover
69 0267 000483 Dichtung Gasket
70 9203 003668 Zyl.-Schraube Cyl. head screw
71 0799 001612 Kabelhalter
72 0App 000528 Gew.Bolzen
73 1001 009130 Linsenschr.
74 0935 100510 Leiste
75 9700 101100 Zylinder
76 9202 001698 Zyl.Schr.M3x16
Benennung
M4x12
M5x40 M5x40
M4x10 M4x10
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 38 - Cl. 745-26/28, table 38
Pos. Teile Nr.
Det. Part No.
1 0935 100354 Zylinder kpl. Cylinder cpl.
2 0935 100355 Zylinder kpl. Cylinder cpl.
3 0211 054075 Lippenring Lip seal
4 9792 301220 Dichtung Gasket
5 9790 002016 Verschr.Wi-E
6 9790 200000 Schlauchtülle Hose nozzle
7 0246 000359 Halteblech Holding plate
8 9202 002057 Zyl.-Schraube M4x6 Cyl. head screw M4x6
9 0570 000118 Scheibe Washer
10 0246 000591 Halter Holder
11 9330 000098 Scheibe 5,3 Washer 5,3
12 9231 110108 6kt.-Mutter M5 Hexagonal nut M5
13 9205 102258 Gew. Stift Threaded stud
14 0246 000593 Führungsstück Guide piece
15 0246 000596 Feder Spring
16 9202 001698 Zyl.Schraube Cyl. head screw
17 9330 000068 Scheibe 3,2 Washer 3,2
18 0798 424203 Klemmstück Clamping piece
19 9815 710002 Induktivgeber Proximity switch
20 0798 123920 Hülse Sleeve
21 0935 100541 Platte Plate
22 9710 982003 Schalldämpfer Silencer
23 0744 024194 Senkschraube Countersunk screw
24 0935 100549 Winkel Angle
28 0797 000413 Drosselventil Throttle valve
29 0935 100481 Antriebshebel kpl. Driving lever cpl.
30 0265 008566 Gewindestift Threaded stud
31 0556 000669 6kt.-Mutter Hexagonal nut
32 9202 002073 Zyl.Schraube Cyl.head screw
33 0246 000546 Achse Axle
34 0246 000548 Fadenziehdraht Thread pull wire
36 0569 001922 Zyl. Schraube M3x8 Cyl. head screw M3x8
37 0246 000419 Fadenführung Thread guide
38 0531 000471 Gewindestift Threaded stud
39 0246 004222 Zylinder kpl. Cylinder cpl.
40 0746 001547 Lippenring Lip seal
Benennung
0935 000246 Einb. Nähmaschine
0935 000246 Insert sewing machine
(best. aus Pos.2 bis (cons.of pos.2
17, 77, 78,86) up to 17, 77, 78,86)
(mit Pos. 3 und 4) (with pos. 3 and 4)
M5x30 M5x30
M3x16 M3x16
M3x10 M3x10
(mit Pos.30,31,32) (with pos.30,31,32)
M4x10 M4x10
M5x6,9 M5x6,9
(mit Pos. 40) (with pos.40)
Tafel 38
Pos. Teile Nr.
Det. Part No.
41 0246 004241 Gabelstück Fork piece
42 0246 004242 Bolzen Bolt
43 0570 000138 Sicher.Scheibe Lock washer
44 0246 004071 Platte Plate
45 9202 002483 Zyl.Schraube Cyl. head screw
46 9202 002887 Zyl.Schraube Cyl. head screw
47 9330 000108 Scheibe A6,4 Washer A6,4
48 9792 003020 Doppelnippel Double nipple
49 0797 000405 Ventil Valve
50 0746 012897 Scheibe Washer
51 9231 110127 6kt.-Mutter M6 Hexagonal nut M6
52 0246 004063 Kloben Block
53 0246 004067 Gewindebuchse Threaded bushing
54 0570 000975 Scheibe Washer
55 0246 004069 Federring Spring ring
56 9202 001658 Zyl.Schraube M3x6 Cyl.head screw M3x6
57 0246 002561 A Zylinder kpl. (best. (Cylinder cpl. (cons.of
58 0246 002561 Zylinder kpl. Cylinder cpl.
59 0246 002566 Lippenring Lip seal
60 0246 002579 Bef.-Stück Fastening piece
61 9202 002873 Zyl.-Schraube Cyl. head screw
62 0246 002578 6kt.-Mutter Hexagonal nut
63 Z112 001739 Senkschraube Countersunk screw
64 0933 001533 Ölbehälter Oil container
65 0211 000806 Verschlußstopfen Plug
66 0935 100545 Lagerbock Bearing block
67 0002 005880 0500 Öldocht * Oil wick *
68 0002 008930 0125 Ölschlauch * Oil hose *
69 1001 009130 Linsenschraube Fillister head screw
70 0246 004221 Zylinder kpl. Cylinder cpl.
71 0935 100548 Platte Plate
72 0935 100546 Fadenführung links Thread guide, left
73 0935 100547 Fadenführung rechts Thread guide, right
74 0246 000594 Messer, für 10 mm NA Knife, for 10 mm ND
0246 002439 Messer, für 12,14 und Knife, for 12,14 and
0246 002444 Messer, für 20 mm NA Knife, for 20 mm ND
75 0246 000595 Fadenfänger, Threaded catcher
0246 002432 Fadenfänger, für 12 und Threaded catcher, for
Benennung
M5x12 M5x12
M6x12 M6x12
aus Pos.5,58,59,60,62) pos.5,58,59,60,62)
(mit Pos. 59) (with pos. 59)
M6x10 M6x10
(best. aus Pos.6,11 (cons. of pos.6,11,22
22,39 bis 55, 47-56) 39 up to 55, 47-56)
hand
hand
16 mm NA 16 mm ND
für 10 mm NA for 10 mm ND
Stand: 09. 1999
Pos. Teile Nr.
Det. Part No.
0246 002433 Fadenfänger, für Threaded catcher, for
0246 002434 Fadenfänger, für Threaded catcher, for
76 0246 000599 Druckstück, für Pressure piece, for
0246 002440 Druckstück, für 12,14 Pressure piece, for
0246 002445 Druckstück, für Pressure piece, for
77 0566 001192 Druckfeder Pressure spring
78 0935 100363 Druckfeder Pressure spring
80 0797 001038 Zylinder Cylinder
81 0935 100475 Buchse Bushing
82 9202 001698 Zyl.Schr.M3x16 cyl.head screw
83 9330 900077 Scheibe washer
84 0246 000575 Runddichtring rubber ring
85 0739 010439 Greifring spring ring
86 0246 000348 Lippenring rubber ring
Benennung
14 mm NA 12 and 14 mm ND
16 mm NA 16 mm ND
20 mm NA 20 mm ND
10 mm NA 10 mm ND
und 16 mm NA 12,14 and 16 mm ND
20 mm NA 20 mm N
* Bitte die Länge * Please give the
angeben lenght
Kl. 745-26/28, Tafel 39 - Cl. 745-26/28, table 39
Pos. Teile Nr.
Det. Part No.
1 0246 000122 A Lagerplatte Bed plate
2 9231 110058 6kt.-Mutter M4 Hexagonal nut M4
3 0911 000445 Gewindestift M4x20 Threaded stud M4x20
4 9202 002093 Zyl.-Schraube Cyl. head screw
5 0246 000123 K Platte Plate
6 0216 000068 Gewindestift Threaded stud
7 0216 000660 6kt.-Mutter Hexagonal nut
8 0746 002040 Distanzhülse Distance sleeve
9 9202 002778 Zyl.-Schraube Cyl. head screw
10 9202 002558 Zyl.-Schraube Cyl. head screw
11 0570 000117 Scheibe Washer
12 0744 003142 Sicher.-Scheibe Lock washer
13 0246 000141 Stellring kpl. Set collar cpl.
14 0420 000328 Gewindestift Threaded stud
15 0246 000139 Achse Axle
16 0246 001048 Sperre Blocking device
17 0246 001047 Winkel Angle
18 9202 002478 Zyl.-Schraube Cyl. head screw
19 9203 003678 Zyl.-Schraube Cyl. head screw
20 0911 000267 Zahnscheibe Tooth lock washer
21 0246 001023 Schalthebel Switch lever
22 0246 001011 Schalthebel Switch lever
23 0246 000250 Gabelkopf Fork head
24 0935 102105 Zylinder kpl. Cylinder cpl.
25 0211 054075 Lippenring Lip seal
26 0797 002016 Schlauchtülle Hose nozzle
27 0246 001035 Zugfeder Draw spring
28 9202 002138 Zyl.Schraube Cyl. head screw
29 0935 102101 Klemmbock Clamping stand
31 0219 000321 Verschlußkappe Cap
32 0945 000689 Scheibenfeder Plate spring
33 0556 000645 6kt.-Schraube Hexagonal screw
34 0246 002589 Klemmhebel kpl. Clamping lever cpl.
35 9202 002893 Zyl.-Schraube Cyl. head screw
36 0216 001146 Gewindestift M5x9 Threaded stud M5x9
Benennung
0935 000246 Einb. Nähmaschine
0935 000246 Insert sewing machine
M4x16 M4x16
M5x18 M5x18
M5x45 M5x45
(mit Pos. 14) (with pos. 14)
M5x10 M5x10
M4x12 M4x12
(mit Pos. 25) (with pos.25)
M4x35 M4x35
M6x0,75x20 M6x0,75x20
(mit Pos. 35) (with pos. 35)
M6x16 M6x16
Tafel 39
Pos. Teile Nr.
Det. Part No.
37 0212 000047 Gewindestift Threaded stud
38 0246 001040 Lager Bearing
39 0246 000322 A Bolzen Bolt
40 0246 000320 Druckfeder Pressure spring
41 0792 006052 Stellring kpl. Set collar cpl.
42 0420 000084 Gewindestift Threaded stud
43 0246 000311 Zylinder kpl. Cylinder cpl.
44 0246 000348 Lippenring Lip seal
45 0246 000272 Welle Shaft
46 0246 000284 Kloben kpl. Block cpl.
47 0246 000287 6kt. Schraube Hexagonal screw
48 0216 000658 Zyl.-Schraube Cyl. head screw
49 0246 000282 Lager Bearing
50 0219 000321 Verschlußkappe Cap
51 0246 000290 Bolzen Bolt
52 0246 000304 Zugstange Draw bar
53 9205 102473 Gewindestift
54 0935 102202 Platte Plate
58 9790 201000 Verschr.Wi-E
60 0797 000405 Lüftungsventil Valve
61 9792 003020 Doppelnippel Double nipple
62 0556 014291 Oder-Baustein Valve
63 0797 002016 Schlauchtülle Hose nozzle
64 9710 001010 3/2-Wege-Ventil 3/2-Distributor valve
Benennung
M10x1x4 M10x1x4
(mit Pos. 42) (with pos. 42)
(mit Pos. 33 und 44) (with pos. 33 and 44)
(mit Pos.47 und 48) (with pos. 47 and 48)
M6x0,75x6,5 M6x0,75x6,5
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 40 - Cl. 745-26/28, table 40
Pos. Teile Nr.
Det. Part No.
Benennung
0935 000246 Einb. Nähmaschine
0935 000246 Insert sewing machine
Tafel 40
Pos. Teile Nr.
Det. Part No.
38 0935 100557 Leiste Reglet
39 0935 100587 Schutzblech Guard plate
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
1 0935 100552 Stempelhalter kpl. Stamp holder cpl.
2 0935 100553 K Bock kpl. Block cpl.
3 0558 000950 Paßkerbstift Grooved dowel pin
4 9351 000553 A Buchse Bushing
5 9202 002873 Zyl.-Schraube Cyl. head screw
6 0935 100556 Bolzen Bolt
7 0935 100558 Lager Bearing
8 0935 100559 Platte Plate
9 9202 002778 Zyl.-Schraube Cyl. head screw
10 0935 100560 Winkel Angle
11 9202 002073 Zyl.-Schraube Cyl. head screw
12 9330 000108 Scheibe 6,4 Washer 6,4
13 9202 042887 Zyl.-Schraube Cyl. head screw
14 9201 250358 6kt. Schraube
15 0246 000989 Anschlag Stop
16 9202 002483 Zyl.-Schraube Cyl. head screw
17 0933 006293 Scheibe 5,3 Washer 5,3
18 0792 005767 Klemmstück Clamping piece
19 9202 002063 Zyl.-Schraube Cyl. head screw
20 9202 002093 Zyl.-Schraube Cyl. head screw
21 9700 100030 Zylinder kpl. Cylinder cpl.
22 0556 014030 Lippenring Lip seal
23 9790 201000 Verschr.Wi-E
24 0935 100581 Bolzen Bolt
25 0246 000320 Druckfeder Pressure spring
26 MG43 000424 Stahlkugel
27 9330 000108 Scheibe 6,4 Washer 6,4
28 0935 100588 Abdeckblech Covering plate
29 0935 100589 Winkel Angle
30 9330 000088 Scheibe 4,3 Washer 4,3
31 1001 009130 Linsenschraube Fillister head screw
32 0570 001228 Gewindelasche Threaded shackle
33 0558 000951 Zugfeder Draw spring
34 0570 000791 Stellring kpl. Set collar cpl.
35 0223 000646 Gewindestift Threaded stud
36 0246 000983 A Blattfeder Leaf spring
37 0793 021545 Kloben Block
(Pos.2-39) (cons. of pos.2)
M6x10 M6x10
M5x18 M5x18
M4x10 M4x10
M6x12 M6x12
M5x12 M5x12
M4x8 M4x8
M4x15 M4x16
(mit Pos. 35) (with pos. 35)
Kl. 745-26/28, Tafel 41 - Cl. 745-26/28, table 41
Pos. Teile Nr.
Det. Part No.
0794 002471 Lichtschranke kpl. (best. aus Pos. 1bis 35 u. Pos. 38)
0794 002471 Light barrier cpl. (cons. of pos. 1 up to 35 and pos. 38)
1 9202 002483 Zyl.-Schraube Cyl. head screw
2 9330 000098 Scheibe 5,3 Washer 5,3
3 9202 002513 Zyl.-Schraube Cyl. head screw
7 0271 000297 Senkschraube Countersunk screw
10 0246 001116 Blattfeder Leaf spring
11 0794 002424 Halter kpl. Holder cpl.
12 0794 002484 Platte Plate
17 0939 010178 Anschlagschr. Stop-screw
18 0794 002434 Führungsstück Guide piece
19 0794 002485 Führungsstück Guide piece
20 0793 003508 Senkschraube Countersunk screw
21 9202 001668 Linsenschraube Fillister head screw
24 0246 004187 Platte Plate
25 9204 201648 Linsenschr.M4x6 Fill.head screw M4x6
26 9330 000088 Scheibe 4,3 Washer 4,3
27 Z133 000103 Lichtschranke Light barrier
28 9204 001258 Senkschraube Countersunk screw
29 0797 002016 Schlauchtülle Hose nozzle
30 0797 002627 Schlauchverbinder Hose connector
31 0794 002479 Ansatzschraube Shoulder screw
32 0650 000054 Scheibe Washer
33 0211 003028 6kt.-Mutter Hexagonal nut
34 0794 002474 Halter Holder
35 0794 002475 Leiste Reglet
36 9710 920012 Drosselrückschlagventil
37 0794 002486 Führung Guide
38 9202 002493 Zyl.Schraube M5x16 Cyl.hea screw M5x16
39 9792 050010 Muffe
40 0794 002472 Teilesatz automatische
41 0933 080156 Senkschraube
42 9330 000067 Scheibe
43 9202 001658 Zylinderschraube
44 0794 002493 Leiste (für max. 180 mm)
44 0794 002494 Leiste (für max. 220 mm)
45 0746 040027 Scotchlite
46 0794 002495 Leitblech
Benennung
M5x12 M5x12
M5x25 M5x25
M4x10 M4x10
(best. aus Pos. 12 (cons. of pos. 12
bis 30) up to 30)
M4x6 M4x6
M4x6 M4x8
M3x8 M3x8
Schrägenerkennung
für Platten
Tafel 41
Pos. Teile Nr.
Det. Part No.
47 0994 754320 Senkschraube
48 9202 002107 Zylinderschraube
49 9234 000067 Mutter
50 9330 000087 Scheibe
51 0794 002492 Platte
52 0794 002491 Platte
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 42 - Cl. 745-26/28, table 42
Pos. Teile Nr.
Det. Part No.
1 0246 003003 Greifergehäuse, rechts Hook housing, right
2 0246 003004 Greifergehäuse, links Hook housing, left hd.
3 0244 000677 Exzenterbuchse Eccentric bush
6 0244 000686 Greiferwelle Hook shaft
7 0244 000685 Senkschraube Countersunkscrew
8 0244 000682 Abstreifblech Oil wiping plate
9 0211 000646 A Ölscheibe Oil disc
10 0244 000684 Scheibe Washer
11 0265 000887 Federscheibe Spring washer
12 0211 000025 Sicher.-Ring Circlip
13 0211 000024 Kugellager Ball bearing
14 0211 000027 Tellerfeder Cup spring
15 0244 000688 Buchse Bush
16 0216 000068 A Linsenschraube Fillister head screw
17 0244 000690 Druckstift Pressure pin
19 0244 000696 Schraubenradpaar kpl. Pair of gear wheels.
21 0244 000700 Gewindestift Threaded stud
22 0244 000701 Schraubenrad kpl. Gear wheel cpl.
23 0244 000699 Schraubenrad Gear wheel
24 0002 005889 0530Öldocht * Oil wick *
25 0265 000753 Druckhülse Pressure sleeve
26 0244 000724 Druckstab Pressure pin
27 0211 000634 Gewindestift Threaded stud
28 0271 000474 Arretierfeder Arrester spring
30 0219 000321 Verschlußkappe Cap
31 1001 001162 Verschlußkappe Cap
32 0244 000773 Dochthalterung Wick holder
33 1001 009130 Linsenschraube M4x6 Fillister head screw
34 0244 000771 Hülse Sleeve
35 0244 000772 Filzteil Felt
36 9204 203328 Zyl.. Schraube cyl.head screw
37 9330 000108 Scheibe A6,4 Washer A6,4
38 0244 000784 Lagerbolzen Bearing bolt
39 0216 001146 Gewindestift Threaded stud
40 0244 000831 Lasche Shackle
41 0244 001085 Halter kpl. Holder cpl.
Benennung
0935 000246 Einb. Nähmaschine
0935 000246 Insert sewing machine
kpl. (mit Pos. 3,4,5) hand cpl.
(with pos.3,4,5)
kpl. (mit Pos. 3,4,5) cpl. (with pos. 3,4,5)
M3x3,5 M3x3,5
(best. aus Pos. 21, cpl.(cons. of pos. 21,
22,23) 22,23)
(mit Pos. 21) (with pos. 21)
(mit Pos. 21) (with pos. 21)
M4x6
M6x20 M6x20
Tafel 42
Pos. Teile Nr.
Det. Part No.
42 0244 000836 Drahtstift Wire pin
43 0702 000063 Zyl.-Schraube M3x3 Cyl. head screw M3x3
44 9330 000068 Scheibe A3,2 Washer A3,2
45 0556 001686 Zyl.-Schraube M5x5 Cyl. head screw M5x5
46 0421 000222 Gewindestift Threaded stud
47 0211 000084 K Öldocht kpl. Oil wick cpl.
48 0620 760092 Drahtstift Wire pin
49 0002 008930 0060 Schlauch * Hose *
50 0211 000085 Dochthalter Wick holder
51 0002 008930 0060 Schlauch * Hose *
52 0935 745210 Greifer kpl. (best. aus Hook cpl. (cons. of
54 0935 100791 ** Spul.-Gehäuse-Ober- Upper bobbin casing
55 0935 100792 ** Spul.-Gehäuse Oberteil Upper bobbin casing
56 0935 100793 ** Spannungsfeder Tension spring
57 0244 000992 Regulierschraube Adjusting screw
58 0211 000936 Zyl.-Schraube Cyl. head screw
59 0935 100789 Bremsfeder Brake spring
60 0244 001038 Zyl.-Schraube Cyl. head screw
61 0556 001599 Scheibe Washer
62 0491 012043 Greifer Hook
63 0244 000968 Greiferspitze Hook tongue
64 0211 000921 A Senkschraube Countersunk screw
65 0244 001023 Nadelschutz Needle guard
66 9203 002414 Zyl.-Schraube Cyl. head screw
67 0244 001027 Ölring Oil ring
68 0244 001029 Zyl.-Schraube Cyl. head screw
69 0244 001026 Spannhülse Clamping sleeve
70 0244 001028 Gummiring Rubber ring
71 0244 001024 Exzenter Eccentric
72 0244 000970 Greiferdeckel Hook cover
73 0246 003042 Spul.-Geh. Unterteil Lower bobbin casing
77 0244 000808 Schutzblech Guard plate
78 0271 001415 Ölbehälter Oil box
79 0556 003088 Bef.-Stück Fastening piece
80 0211 000806 Verschlußkappe Cap
81 0556 003086 Verschlußkappe Cap
82 0556 003087 Füllstopfen Filling plug
83 0246 000827 Halteblech Retaining plate
84 0744 001115 Blechschraube Sheet metal screw
85 0739 000347 Zahnscheibe Tooth lock washer
86 9203 003648 Zyl.-Schraube M4x6 Cyl. head screw M4x6
Benennung
(mit Pos. 42,43,44) (with pos.42,43,44)
(mit Pos. 48) (with pos. 48)
(mit Pos. 48) (with pos.48)
Pos. 53 bis 73) pos. 53 up to 73)
teil kpl. (best. aus cpl. (cons. of pos.
55 bis 61) 55 up to 61)
M1,6x1,5 M1,6x1,5
M2,5x3 M2,5x3
Stand: 09. 1999
Pos. Teile Nr.
Det. Part No.
87 0244 000791 Ölflansch Oil flange
88 0244 000795 Dichtung Gasket
89 0244 000796 Lasche Shackle
90 0216 000046 Zyl.-Schraube Cyl. head screw
91 0002 008930 0100Schlauch * Hose *
92 0002 008930 0100Schlauch * Hose *
93 0935 745366 Oelwanne
94 9217 301547 Zyl.Schraube
95 0935 745365 Platte
96 0246 000922 Fadenabschneider kpl. Thread cutter cpl.
97 0246 000923 Aufnahmeleiste Take-up reglet
98 0246 000927 Bolzen Bolt
99 9231 110058 6kt.-Mutter M4 Hexagonal nut M4
100 0255 000129 Sicher.-Scheibe Lock washer
101 0246 000930 Blattfeder Leaf spring
102 0739 000297 Zyl.-Schraube M3x6 Cyl. head screw M3x6
103 0246 000931 Zylinder kpl. Cylinder cpl.
104 0246 000937 Lippenring Lip seal
105 0420 000324 Senkschraube M3x5,3 Countersunk screw
106 0746 002208 Verbindungsstück Connecting piece
107 9790 201000 Verschr.Wi-E
108 0246 000941 Drehfeder Torsion spring
109 0246 000942 Aufnahmeplatte Take-up plate
110 0246 000945 Übertr.-Hebel Transfer lever
111 0246 000946 Hebel Lever
112 9203 003668 Zyl.-Schraube Cyl. head screw
113 0556 002068 Zyl.-Schraube Cyl. head screw
114 9330 000108 Scheibe A6,4 Washer A6,4
115 0246 000951 Klemmstück kpl. Clamping piece cpl.
116 0556 001653 6kt.-Schraube Hexagonalscrew
117 9231 110128 6kt.-Mutter M6 Hexagonal nut M6
118 0211 000609 Zahnscheibe Tooth lock washer
119 9201 112898 6kt.-Schraube Hexagonal screw
120 9231 000378 6kt.-Mutter M5 Hexagonal nut M5
121 9330 000098 Scheibe A5,3 Washer A5,3
122 0246 000959 Tülle Blowing pipe
123 0797 000411 Drosselventil Throttle valve
124 0246 000955 Keil (zu Messer) Block (to knife)
125 0246 003058 Spule Bobbin
126 0246 000952 Halter Holder
Benennung
M4x15 M4x15
(best. aus Pos.97 (cons.of pos.97 up
bis 123) to 123)
(mit Pos. 104) (with pos. 104)
M4x10 M4x10
M6x12 M6x12
(mit Pos. 116) (with pos. 116)
M6x25 M6x25
M5x16 M5x16
Kl. 745-26/28, Tafel 42 - Cl. 745-26/28, table 42
Pos. Teile Nr.
Det. Part No.
128 0211 000299 Filzteil Felt
129 9204 201827 Linsenschraube Fillister head screw
130 9330 000087 Scheibe Washer
131 9330 000107 Scheibe Washer
* Bitte die Länge angeben!
* Please give the length!
** ab 1.10.1996
** up to 1.10.1996
Benennung
Pos. Teile Nr.
Det. Part No.
Tafel 42
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 43 - Cl. 745-26/28, table 43
Pos. Teile Nr.
Det. Part No.
1 0052 000369 Ölkanne Oil can
2 9081 500051 Schraubendreher Screw driver
3 0App 000055 Schraubendreher Screw driver
4 9081 500010 Schraubendreher Screw driver
5 0246 003058 Spule Bobbin
7 0557 001349 Pinzette Pincette
8 0211 000700 Einstellstift Adjusting pin
9 0211 000699 Ölkissen Oil pillow
10 0746 060687 Maulschlüssel Key
25 0791 000100 Schraubendreher Screw driver
26 0791 000304 Fettkissen Grease pillow
27 0993 904427 Schraubendreher Screw driver
29 9092 213403 100 Nadel Needle
Benennung
Beipackteile
Accessories
Pos. Teile Nr.
Det. Part No.
Tafel 43
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 44 - Cl. 745-26/28, table 44
Pos. Teile Nr.
Det. Part No.
Benennung
Auflage
Support plate
Pos. Teile Nr.
Det. Part No.
Tafel 44
Benennung
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
1 0793 024001 Auflage "A3" kpl. Support plate "A3" cpl.
2 0793 024024 Auflage kpl. Support plate cpl.
3 0002 009022 7200Tesamoll Rubber strip
4 0793 024028 Auflageblech Support plate
5 0793 003508 Senkschraube Countersunk screw
6 0793 024021 Anschlag Stop
7 0793 024022 Leiste Reglet
8 1001 009130 Linsenschraube Fillister head screw
9 0793 024047 Bolzen Bolt
10 9201 112868 6kt.-Schraube Hexagonal screw
11 0793 024031 Leiste Reglet
12 0793 024044 Winkel Angle
13 0420 000368 Ansatzschraube Shoulder screw
14 0933 010889 Scheibe Washer
15 9231 000368 6kt.-Mutter M4 Hexagonal nut M4
16 0793 024032 Platte Plate
17 0223 000723 Zyl.-Schraube Cyl. head screw
18 0793 024038 Halter kpl. Holder cpl.
19 0557 000762 Druckfeder Pressure spring
20 9203 100631 Zyl.-Schraube Cyl. head screw
21 9330 000098 Scheibe Washer
22 0793 024051 Auflage "A4" kpl. Support plate "A4" cpl.
23 0793 024074 Auflage kpl. Support plate cpl.
24 0002 009022 7200Tesamoll Rubber strip
25 0793 024078 Auflageblech Support plate
26 0793 024067 Anschlag Stop
27 0793 024068 Leiste Reglet
28 0793 024072 Leiste Reglet
29 0211 000567 Spannhülse Clamping sleeve
30 9202 002467 Zyl.-Schraube Cyl. head screw
(best.aus Pos.2 bis (cons.of pos.2 up to
21,29,30) für 180 mm 21,29,30) for 180 mm
Nählänge Sewing length
(mit Pos.3) (with pos.3)
M5x10 M5x10
(mit Pos.29) (with pos. 29)
(best. aus Pos. 5,8,9, (cons. of pos. 5,8,9,
10,12 bis 21,23 10,12 up to 21,23
bis 29) für 220 mm up to 29) for 220 mm
Nählänge Sewing length
(mit Pos.24) (with pos. 24)
M5x8 M5x8
Kl. 745-26/28, Tafel 45 - Cl. 745-26/28, table 45
Pos. Teile Nr.
Det. Part No.
1 0793 024101 Auflage "A6" kpl. Support plate "A6" cpl.
2 0793 024105 Auflage Support plate
3 0002 009022 7200Tesamoll Tesamoll strip
4 0793 024108 Winkel Angle
5 0271 000189 Linsenschraube Fillister head screw
6 1001 009130 Linsenschraube Fillister head screw
7 0793 024032 Platte Plate
8 0223 000723 Flachkopfschraube Mx5 Flat head screw Mx5
9 0216 000573 Flachkopfschraube M4x8Flat head screw M4x8
10 0933 010889 Scheibe Washer
11 9231 000368 6kt.-Mutter M4 Hexagonal nut M4
12 0793 024038 Halter kpl. Holder cpl.
13 0211 000567 Spannhülse Clamping sleeve
14 0557 000762 Druckfeder Pressure spring
15 9700 000025 Zylinder Cylinder
16 0793 024113 Gabelkopf Fork head
17 9231 110038 6kt.-Mutter M3 Hexagonal nut M3
18 0797 002016 Stecknippel Plug
19 0942 010318 Schelle Clamp
20 9203 003631 Zyl.-Schraube M4x4 Cyl. head screw M4x4
21 0793 024121 Bock kpl. Support cpl.
22 0211 003150 Zyl.-Schraube M3x7 Cyl. head screw M3x7
23 0793 024128 Leiste Reglet
24 0793 024131 Hebel kpl. Lever cpl.
25 0793 024138 Platte Plate
26 9201 112877 6kt.-Schraube Hexagonal screw
27 0793 024151 Winkel Angle
28 9202 002483 Zyl.-Schraube Cyl. head screw
29 9710 021000 Ventil Valve
30 0741 000277 Lasche Shackle
31 1001 009162 Zyl.-Schraube Cyl. head screw
32 Z116 002339 Rohr Cylinder
33 0246 002566 Lippenring Lip seal
34 0742 002238 Stecknippel Hose nozzle
35 0792 005951 Klemmstück kpl. Clamping piece cpl.
36 9202 002528 Zyl.-Schraube Cyl. head screw
Benennung
Auflage
Support plate
für 180 mm Nählänge for 180 mm sewing
length
M4x8 M4x8
(mit Pos. 13) (with pos. 13)
M5x12 M5x12
M5x12 M5x12
M3x16 M3x16
(mit Pos. 33) (with pos. 33)
(mit Pos. 36) (with pos. 36)
M5x30 M5x30
Tafel 45
Pos. Teile Nr.
Det. Part No.
37 0792 005954 Klemmstück kpl. Clamping piece cpl.
38 9202 002777 Zyl.-Schraube Cyl. head screw
39 0746 013020 Klemmstück Clamping piece
40 9201 112898 6kt.-Schraube Hexagonal screw
41 0792 005961 Führung Guide
42 0792 005963 Achse Axle
43 9202 002377 Zyl.-Schraube Cyl. head screw
44 0792 005965 Buchse Bush
45 0792 005966 Druckfeder Pressure spring
46 0742 002238 Stecknippel Plug
47 0797 002201 Y-Verbindung Y-Connection
48 0793 027728 Auflageblech Support plate
49 0793 003508 Senkschraube Countersunk screw
50 0793 024021 Anschlag Guide
51 0793 024022 Leiste Reglet
53 0793 024047 Bolzen Bolt
54 9202 002467 Zyl.-Schraube M5x8 Cyl. head screw M5x8
55 0793 027726 Gummibelag Rubber strip
56 0793 024161 Kupplungsstück kpl. Coupler plug cpl.
57 0793 27701 Anschlag,li NA 10mm Stop,left NA 10mm
0793 27702 Anschlag,re NA 10mm Stop,right NA 10mm
0793 27703 Anschlag,li NA 12mm Stop,left NA 12mm
0793 27704 Anschlag,re NA 12mm Stop,right NA 12mm
0793 27706 Anschlag,re NA 14mm Stop,right NA 14mm
58 9201 112857 6kt.Schraube Nexagonal screw
59 0994 801457 Scheibe Washer
60 9330 000087 Scheibe Washer
61 9330 000067 Scheibe Washer
Benennung
(mit Pos. 38) (with pos. 38)
M5x18 M5x18
M5x16 M5x16
M4x6 M4x6
M5x8 M5x8
Pos. Teile Nr.
Det. Part No.
Stand: 09. 1999
Benennung
Kl. 745-26/28, Tafel 46 - Cl. 745-26/28, table 46
Pos. Teile Nr.
Det. Part No.
1 Z112 000102 Halteleiste Holding reglet
2 Z112 000106 Halteleiste Holding reglet
3 Z112 000109 Welle Shaft
4 9201 113717 6kt.-Schraube Hexagonal screw
5 Z112 000114 Anschlag Stop
6 9201 113697 6kt.-Schraube Hexagonal screw
7 9330 000127 Scheibe 8,4 Washer 8,4
8 0725 000520 B Federring Spring ring
9 Z112 000122 Klemmhebel kpl. Clamping lever cpl.
10 Z112 000127 Buchse Bushing
11 Z112 000125 Klemmstange Clamping rod
12 9231 110157 6kt. -Mutter M12 Hexagonal nut M12
13 0742 005110 Federring Spring ring
14 9201 113737 6kt.-Schraube Hexagonal screw
15 Z112 000463 Strebe kpl. Prop cpl.
16 9231 110137 6kt.-Mutter M8 Hexagonal nut M8
17 Z112 000471 Hebel Lever
18 0570 001220 Kugelbolzen Ball pin
19 9231 110127 6kt.-Mutter M6 Hexagonal nut M6
20 9330 000108 6kt.-Mutter Hexagonal nut
21 0744 001131 Federring Spring ring
22 0744 001492 Scheibe Washer
23 Z112 000224 Sicher.-Ring Circlip
24 Z112 000478 Kloben kpl. Block cpl.
25 9201 114157 6kt.-Schraube Hexagonal screw
26 9330 400067 Scheibe Washer
27 Z112 000483 Gegenhalter Holder-up
28 Z112 000499 Stange kpl. Rods cpl.
29 Z112 000500 Stange Rod
30 0211 000616 Kugelpfanne Ball socket
31 MG43 000403 Klemme Clamp
32 9201 250027 6kt.-Schraube Hexagonal screw
33 0570 001220 Kugelbolzen Ball pin
34 Z112 009973 Gummiplatte Rubber plate
35 0246 001218 Lasche Shackle
36 9231 110058 6kt.-Mutter Hexagonal nut
37 0739 000347 Zahnscheibe Tooth lock washer
38 0744 024336 Zyl.-Schraube Cyl. head screw
39 Z112 000454 Hülse Sleeve
Benennung
0794 001801 Stapler kpl.
0794 001801 Stacker cpl.
M8x20 M8x20
(mit Pos. 10) (with pos. 10)
(mit Pos. 8,10,14,16) (with pos. 8,10,14,16)
(mit Pos. 14,25,26) (with pos. 14,25,26)
M10x30 M10x30
(best. aus Pos.19,29, (cons. of pos. 19,29,
30,31,32) 30,31,32)
Tafel 46
Pos. Teile Nr.
Det. Part No.
40 9201 013867 6kt.-Schraube Hexagonal screw
41 Z112 000284 Bolzen Bolt
42 Z112 000110 Achse Axle
43 Z112 000165 K Zugfeder Draw spring
44 0700 000444 Scheibe Washer
45 Z112 009993 Schutzblech Guard plate
46 Z112 009995 Deckblech Covering plate
47 Z112 009999 Lasche Shackle
48 0746 010631 Schutzrahmen kpl. Protective frame cpl.
49 0746 010636 Leiste Reglet
50 0746 010637 Scharnier Hinge
51 9202 002957 Zyl.-Schraube Cyl. head screw
52 9202 002893 Zyl.-Schraube Cyl. head screw
53 0211 000609 Zahnscheibe Tooth lock washer
54 9231 110127 6kt.-Mutter Hexagonal nut
55 Z112 010515 Markierungsband Marking strip
56 0255 000356 Splint Split pin
57 9330 000088 Scheibe Washer
58 0746 001692 Scheibe Washer
59 0052 000360 B Kette Chain
60 Z112 001522 Haltestrebe Holding prop
61 9201 113737 6kt.-Schraube Hexagonal screw
62 0939 016830 Distanzring Distance ring
63 9202 003747 Zyl.-Schraube Cyl. head screw
64 9330 000137 Scheibe Washer
65 9231 110147 6kt.-Mutter M10 Hexagonal nut M10
66 0746 010651 Lagerplatte Bearing plate
67 0746 010658 Lagerplatte Bearing plate
68 0746 010661 Laufrolle Roll
69 9330 400067 Scheibe Washer
70 9201 113677 6kt.-Schraube Hexagonal screw
71 0265 000289 Sicher.-Scheibe Lock washer
72 0744 050241 Zyl.-Schraube Cyl. head screw
73 9330 000097 Scheibe Washer
74 9231 110108 6kt.-Mutter M5 Hexagonal nut M5
75 Z112 001508 Gestellfuß Mounting foot
76 0794 001806 Holm String piece
77 0744 001013 Rohrverbinder Tube connector
78 9201 113777 6kt.-Schraube Hexagonal screw
79 0746 010598 Winkel Angle
80 9202 003307 Zylinderschraube Cyl.head screw
Benennung
M8x90 M8x90
(mit Pos. 85 (with pos. 85
M6x25 M6x25
M6x16 M6x16
M8x25 M8x25
M10x40 M10x40
M8x12 M8x12
M8x4 M8x4
Stand: 09. 1999
Pos. Teile Nr.
Det. Part No.
83 0746 010608 Klemmhebel Clamping lever
85 9305 002510 Spannhülse Clamping sleeve
86 0794 001901 Winkel V Angle cpl.
87 9202 003417 Zyl.-Schraube Hexagonal screw
88 0746 011056 Lasche Shackle
Benennung
M8x80 M8x80
Kl. 745-26/28, Tafel 47 - Cl. 745-26/28, table 47
Pos. Teile Nr.
Det. Part No.
1 Z112 000129 A Kugelbolzen Ball pin
2 0650 000353 Sicher.-Ring Circlip
3 0216 000216 Scheibe Washer
4 Z112 000153 Sicher.-Ring Circlip
5 9231 110137 6kt.-Mutter Hexagonal nut
6 Z112 000164 Gummipuffer Rubber buffer
7 0725 000520 B Federring Spring ring
8 Z112 000167 Anschlagpuffer Rubber buffer
9 9231 110127 6kt.-Mutter M6 Hexagonal nut
10 0744 001131 Federring Spring ring
11 Z112 000171 Abdeckhaube Covering cap
12 9231 110128 6kt.-Mutter M6 Hexagonal nut
13 0569 002773 Federring Spring ring
14 0744 022278 Stoßdämpfer Shock absorber
16 Z112 000205 Umschläger Overturner
17 0744 001492 Scheibe Washer
18 Z112 000211 Umschlägerwelle Overturner shaft
19 9201 113737 6kt.-Schraube Hexagonal screw
20 0570 002383 Spannhülse Clamping sleeve
21 Z112 001110 Schutzkappe Protective cape
22 Z112 000243 Kolben Piston
23 204 000128 Stift Pin
24 Z112 000246 Druckfeder Pressure spring
25 0911 000333 Schutzkappe Protective cap
26 Z112 000249 Ring kpl. Ring cpl.
27 0911 000668 Gewindestift Threaded stud
28 Z112 000272 Stapelhebel Stacker lever
29 0746 001204 Buchse Bushing
30 Z112 000278 Schlauch Hose
31 Z112 000295 Rohr Tube
32 Z112 000441 Klemmring Clamping ring
33 0744 022395 Greifring Grip ring
34 0933 011327 Splint Split pin
35 Z112 001968 Zylinder kpl. Cylinder cpl.
36 Z112 001937 A Nutring Grooved ring
37 0211 000616 Kugelpfanne Ball socket
38 0744 023556 Schl.-Verschr. Hose coupling screw
40 Z112 002062 Tragrohr Supporting tube
41 9201 113717 6kt.-Schraube Hexagonal screw
42 9330 000127 Scheibe Washer
43 Z112 001093 Lasche Shackle
44 0939 016830 Distanzring Distance ring
Benennung
0794 001801 Stapler kpl.
0794 001801 Stacker cpl.
(mit Pos. 127) (with pos. 27)
(mit Pos.36,37,38 (with pos. 36,37,38
und auf Tafel 60, and on table 60,
Pos.19,21,33) pos.19,21,33)
Tafel 47
Pos. Teile Nr.
Det. Part No.
45 9201 113767 6kt.-Schraube Hexagonal screw
46 Z112 000224 Sicher.-Ring Circlip
47 Z112 000127 Buchse Bushing
48 Z112 000136 Klemmhebel kpl. Clamping lever cpl.
49 0797 000015 3/2Wege Ventil
50 Z112 000743 Zugfeder Draw spring
51 9201 113737 6kt.-Schraube Hexagonal screw
52 MG41 004606 Abstandsrohr Distance tube
53 0216 000211 6kt.-Schraube Hexagonal screw
54 0933 070265 Buchse Bushing
55 0570 001287 6kt.-Mutter Hexagonal nut
56 0742 001475 Federring Spring ring
57 0794 001886 Platte Plate
58 746 060974 Klemmbock Clamping block
59 0746 060975 Klemmbock Clamping block
60 9202 002927 Zyl.Schraube Cyl. head screw
62 Z112 016124 Hebel Lever
63 Z112 016137 Bolzen Bolt
64 Z112 006130 Bolzen Bolt
65 Z112 016133 Rolle Roll
66 0744 022395 Greifring Grip ring
67 Z112 016136 K Zugfeder Draw spring
68 Z112 016137 A Bef.-Winkel Fastening angle
69 9231 110108 6kt.-Mutter M5 Hexagonal nut
70 0719 000124 Federring Spring ring
71 Z112 016140 Anschlag Stop
72 0291 000089 Senkschraube Countersunk screw
73 Z112 016141 Kette Chain
74 Z112 016142 Bolzen Bolt
75 1001 009228 Sicher.-Scheibe Lock washer
76 Z112 016144 Kloben Block
77 0223 000646 Gewindestift Threaded stud
78 0742 023001 Gelenklager Special bearing
79 Z112 000291 K Zylinder kpl. Cylinder cpl.
80 Z112 000292 Speziallager Special bearing
81 0742 003255 Kugelpfanne Ball socket
82 0713 000387 Spannhülse Clamping sleeve
83 0797 002302 Schl.-Verschr. Hose coupling screw
84 Z112 000291 A Doppelnutring Double grooved ring
85 N900 002431 Buchse Bushing
86 Z112 010015 Abstandshülse Distance sleeve
87 0570 001201 Scheibe Washer
88 9201 013907 6kt.-Schraube M8x120 Hexagonal screw
89 0744 021240 6kt.-Mutter Hexagonal nut
90 Z112 000401 Hebel Lever
Benennung
(mit Pos.47) (with pos.47)
M6x30 M6x30
(mit Pos.80 bis 84) (with pos.80 up to
84)
Stand: 09. 1999
Pos. Teile Nr.
Det. Part No.
91 Z112 000383 Hebel kpl. Lever cpl.
92 0744 003142 Sicher.-Scheibe Lock washer
93 Z112 000407 6kt.-Schraube Hexagonal screw
94 0742 002163 Scheibe Washer
96 Z112 016147 Schutzkappe Protective cap
97 Z112 001661 Lasche Shackle
98 Z112 000155 Winkel Angle
99 9201 114117 6kt.-Schraube Hexagonal screw
100 MG43 000012 Federring Spring ring
101 0793 064904 Buchse Bushing
103 Z112 016153 Winkel Angle
104 0650 000353 Sicher.-Scheibe Lock washer
105 Z112 016157 Bolzen Bolt
106 0238 017122 Druckfeder Pressure spring
107 9231 110058 6kt.-Mutter M4 Hexagonal nut
108 9201 112468 6kt.-Schraube Hexagonal screw
109 0557 000134 Zahnscheibe Tooth lock washer
110 0700 000444 Scheibe Washer
111 Z112 000638 Lasche Shackle
112 9202 002113 Zyl.-Schraube M4x25 Cyl.head screw
113 9330 000088 Scheibe 4,3 Washer
114 9231 110058 6kt.-Mutter M4 Hexagonal nut
Benennung
(mit Pos.91) (with pos.91)
(mit Pos. 47) (with pos.47)
Loading...
