Teileliste
Spare Parts List
743 - 331; - 431
Postfach 17 03 51 , D-3 37 03 Bi el ef el d • Potsdamer Straße 19 0, D-33 71 9 B ie le feld
Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35 Teile-Nr./Part-No.: 0791 743824
Ausgabe / Edition: 11/97 • LU Printed in Federal Republic of Germany
Teileliste
Spare Parts Lis t
743 - 331; - 431
Inhaltsverzeichnis Tafel / Table Contents
TISCHTEILE 1 table parts
ABLAGE 2 rack
FUSSTRITT 3 treadle
OBERTEILAUFHÄNGUNG 4 head suspension
KLAMMERANTRIEB 5, 6 clamp drive
KLAMMER 7, 8 clamp
EINLEGESTATION 9, 10 loading station
TRANSPORT 11 feed

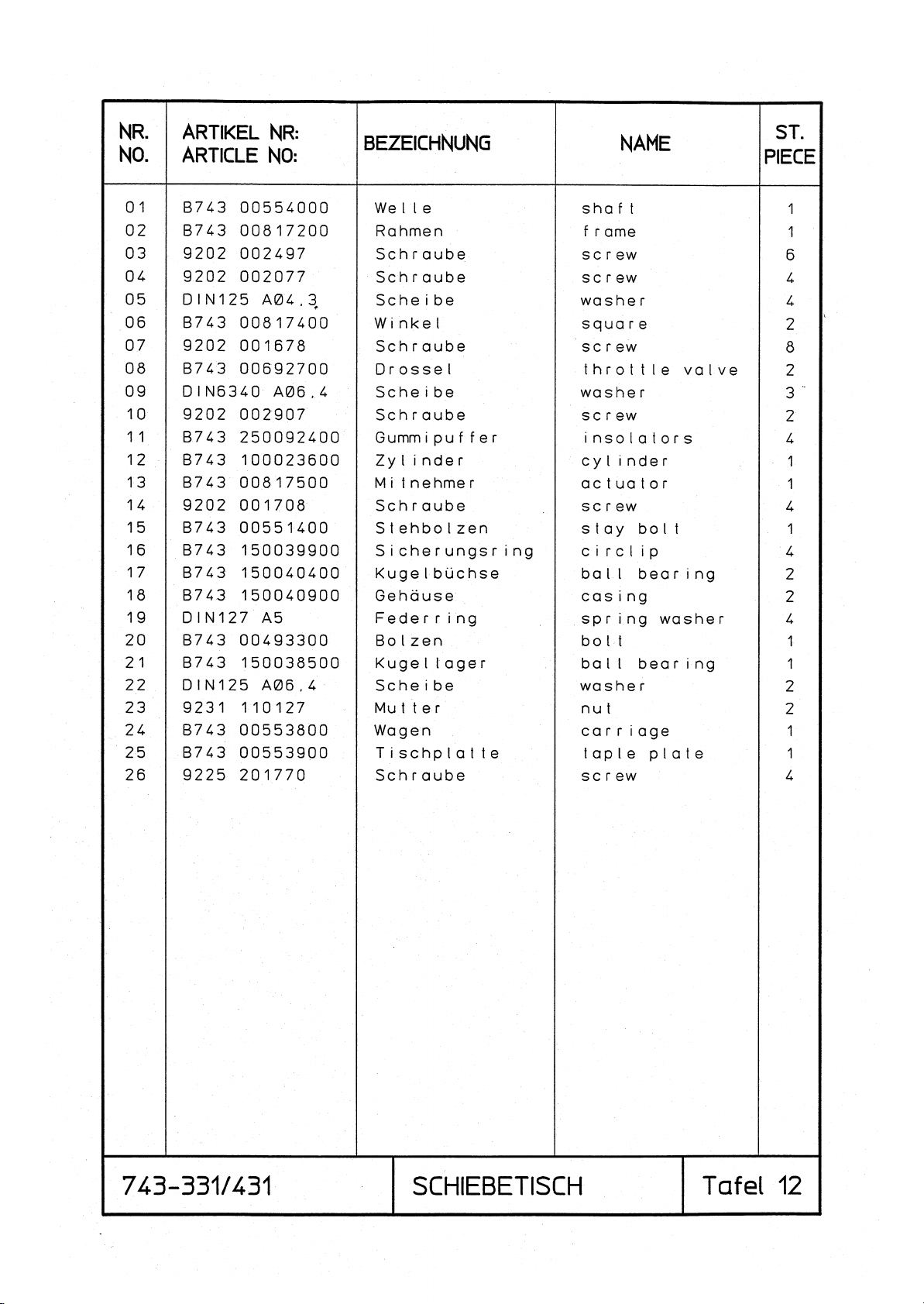

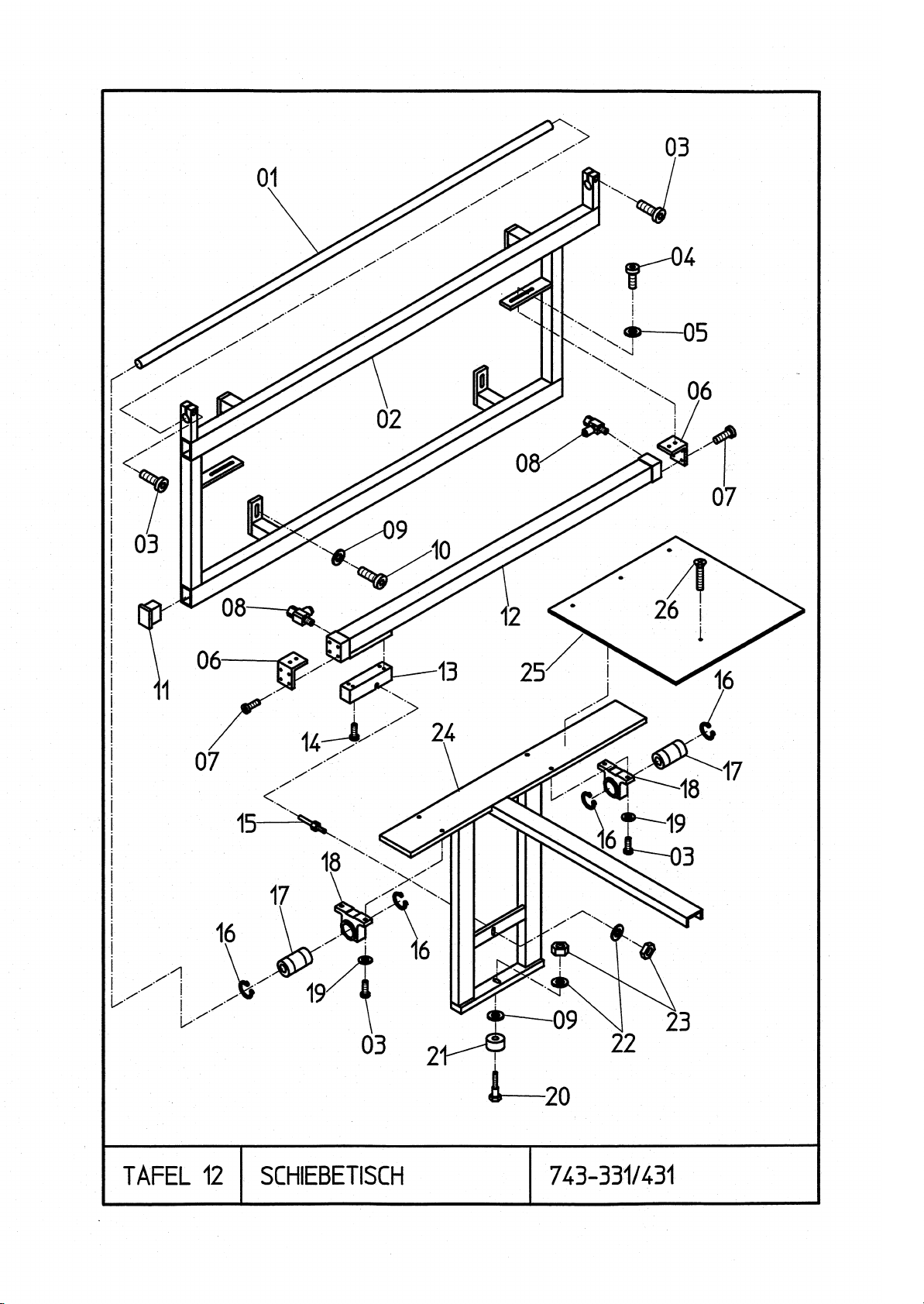

SCHIEBETISCH 12 sliding table

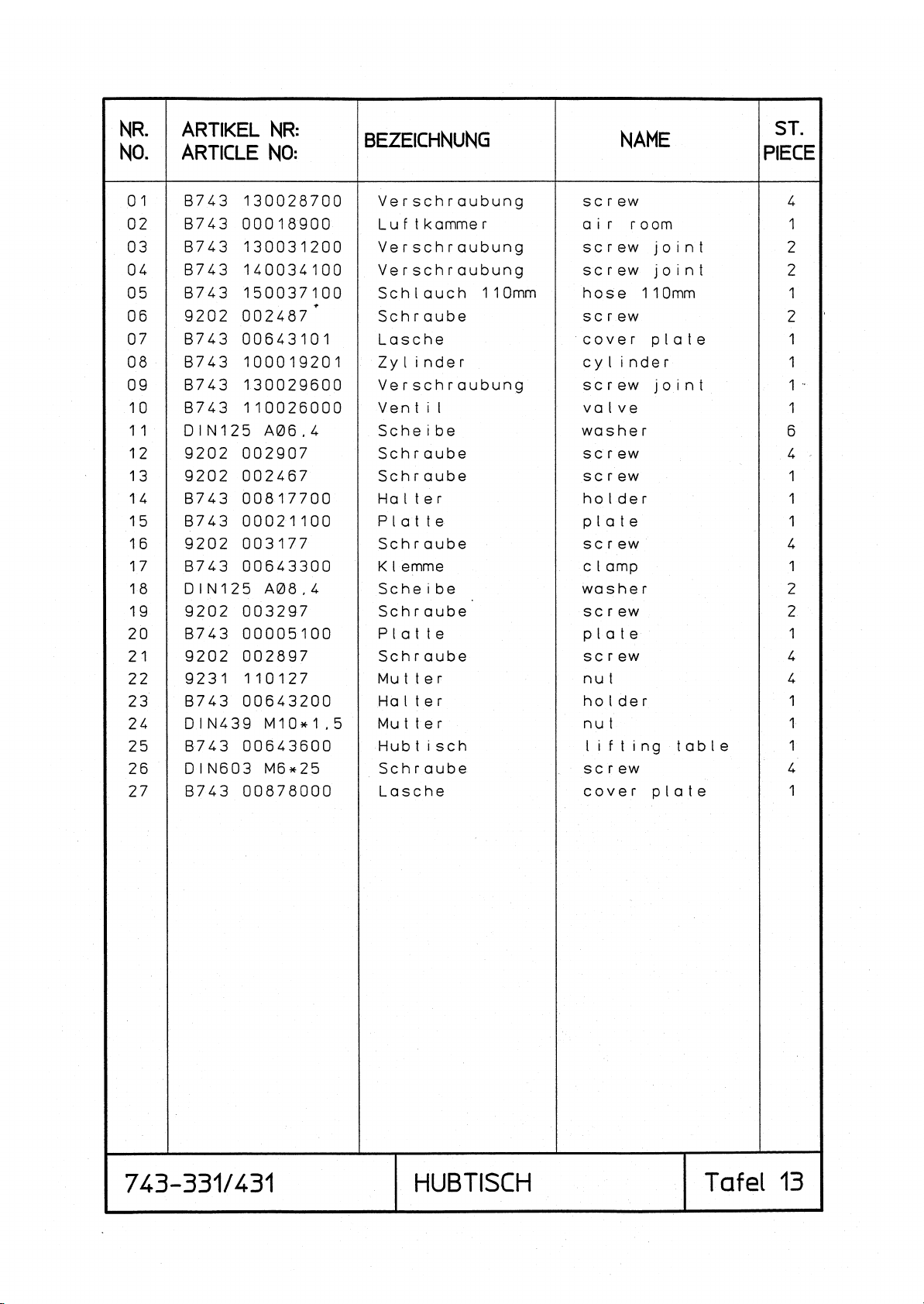

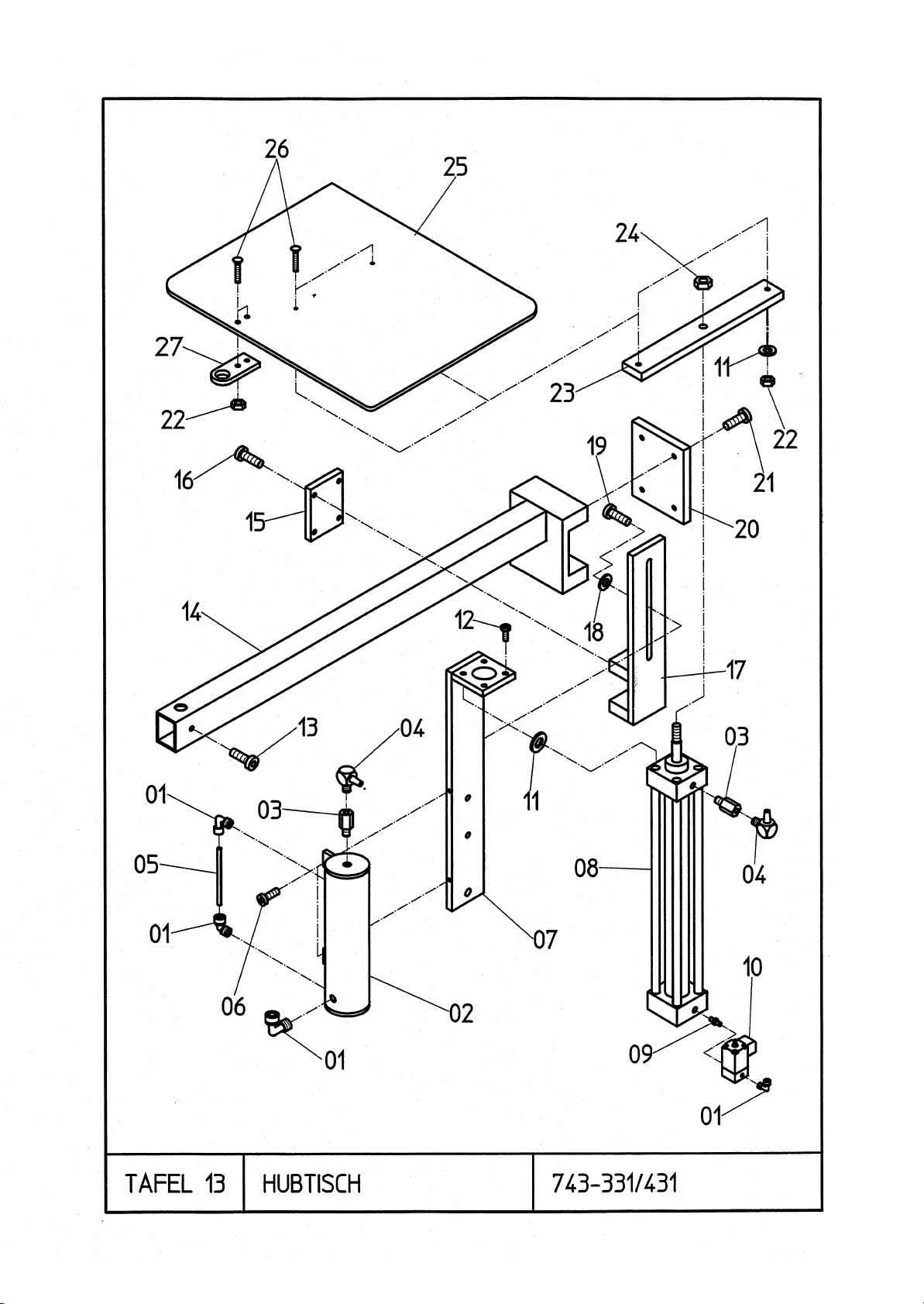

HUBTISCH 13 liftin g t ab le
HUBTISCHABSENKUNG 14 lifting table sink
VENTILVERTEILUNG 15 valve block
SCHALTKASTEN 16 switch box

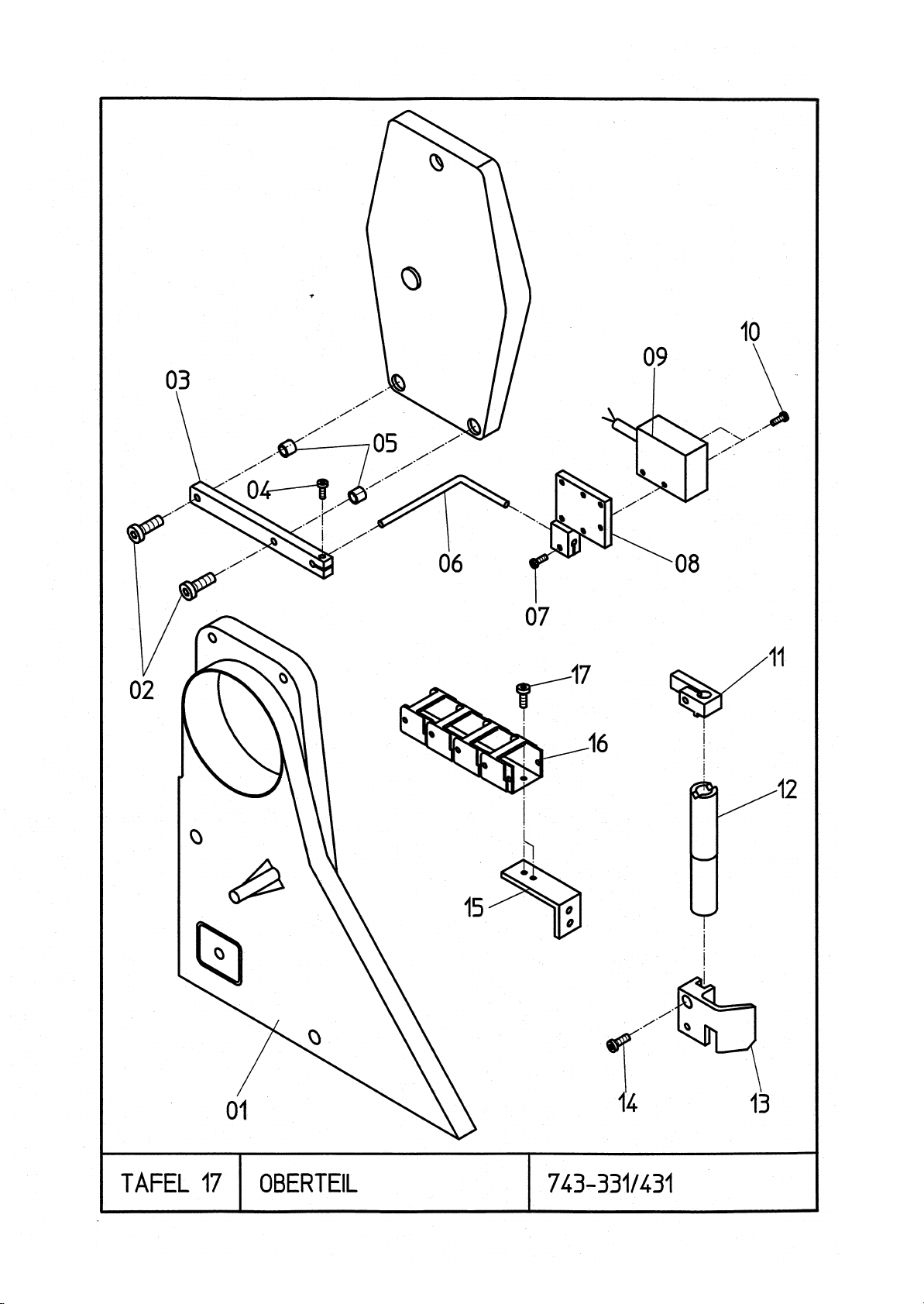

OBERTEIL 17 sewinghead

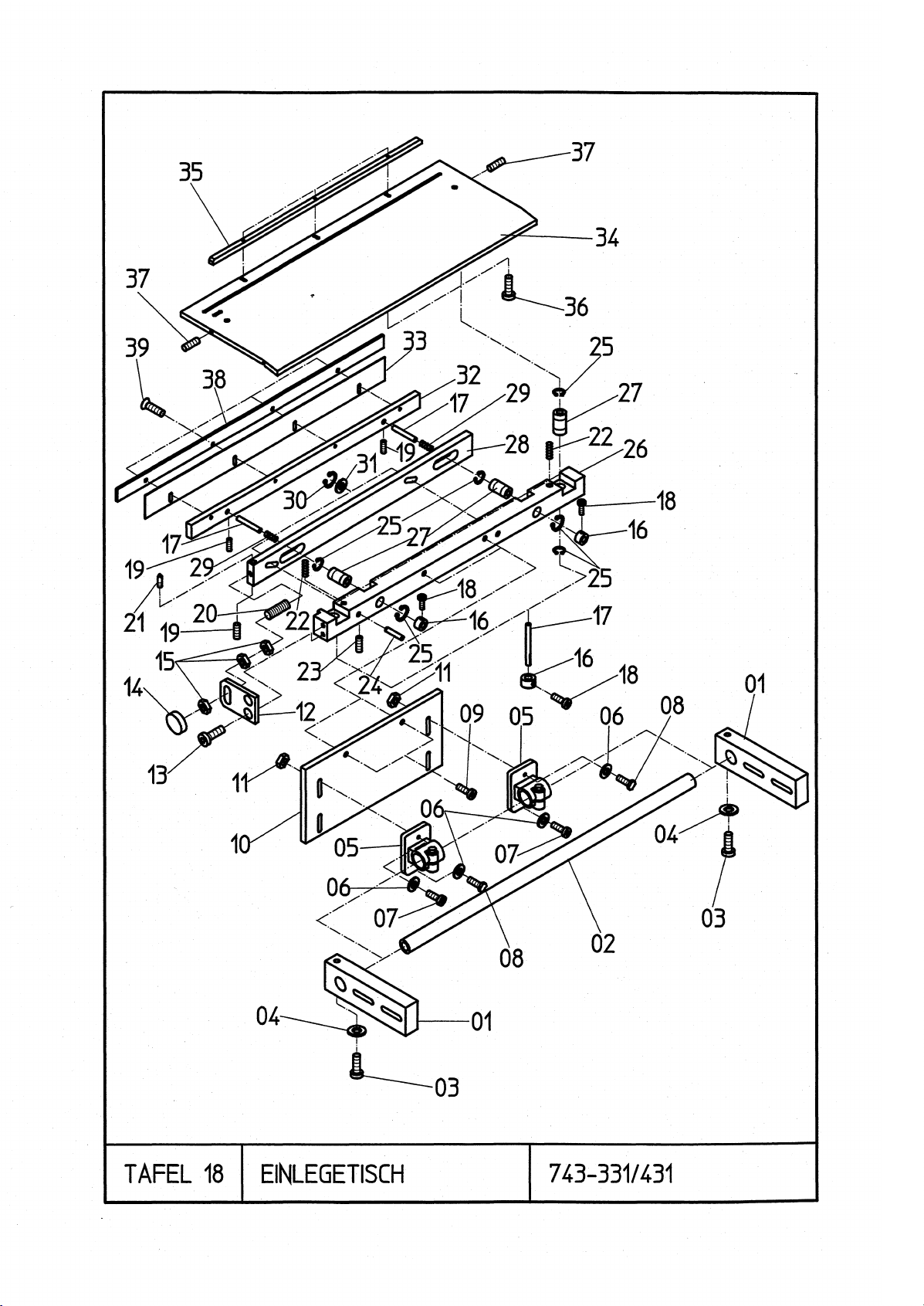

EINLEGETIS CH 18 loading ta ble de v i ce a ut om at i c

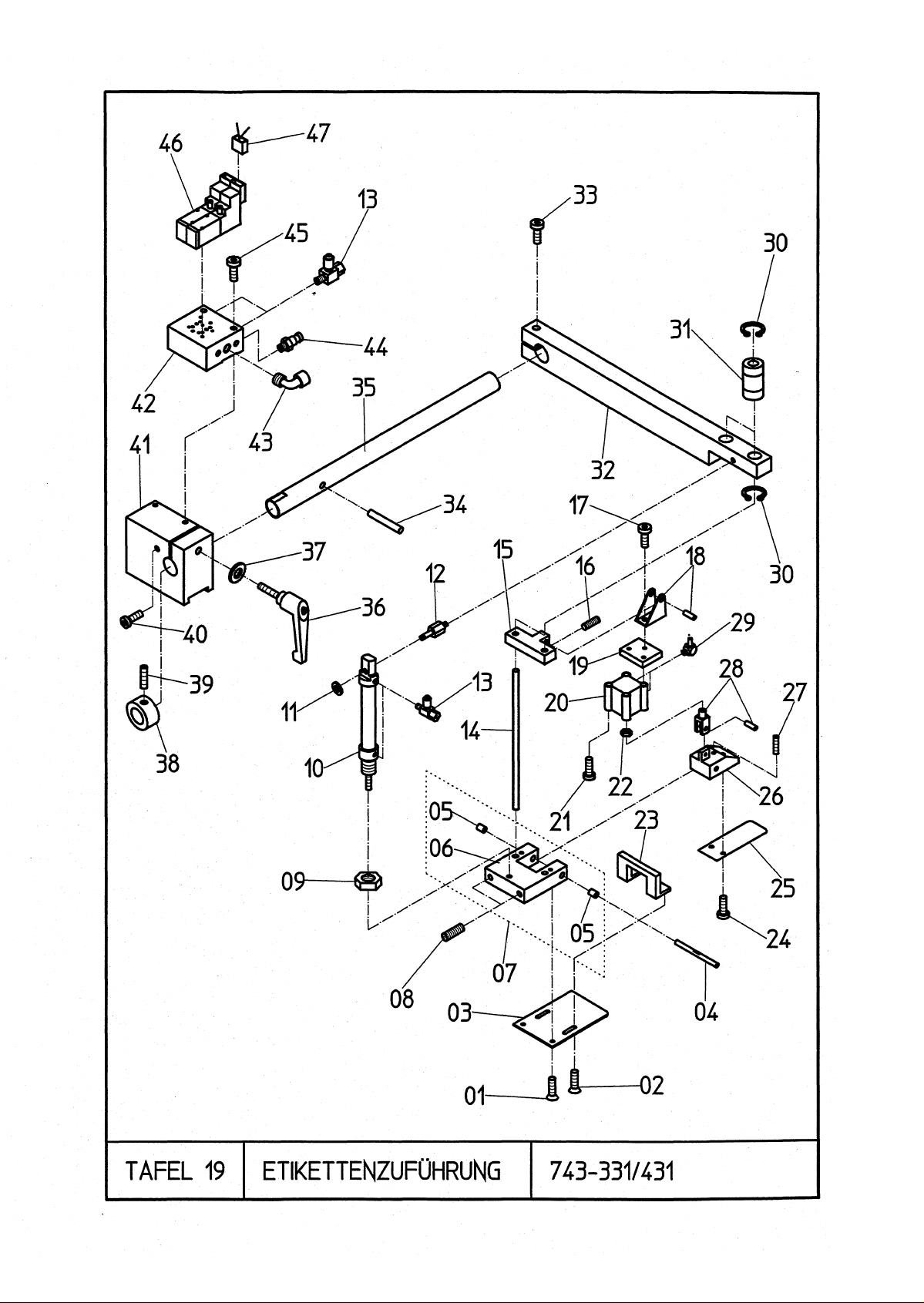

ETIKETTENZUFÜHRUNG 19 label inserting

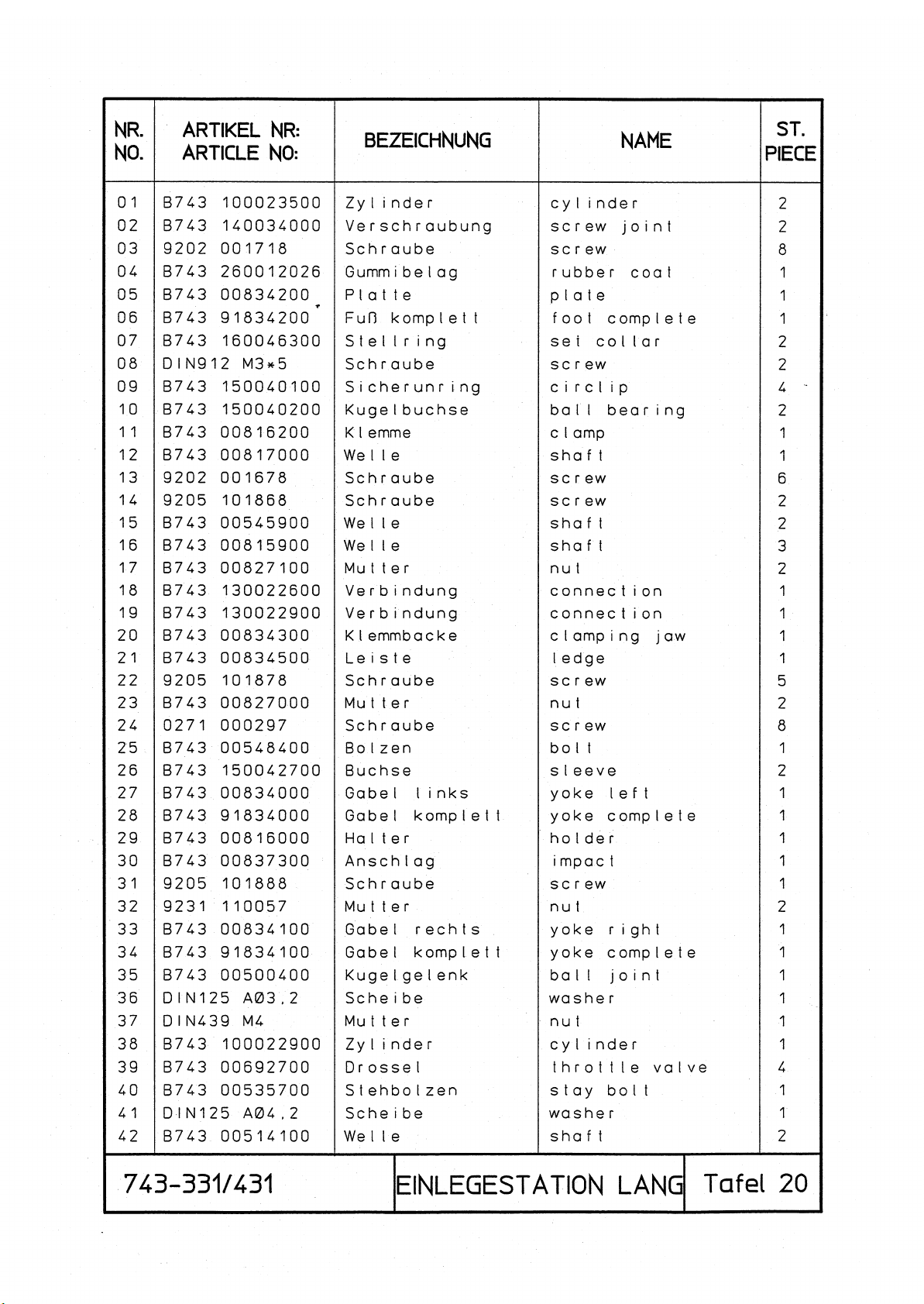

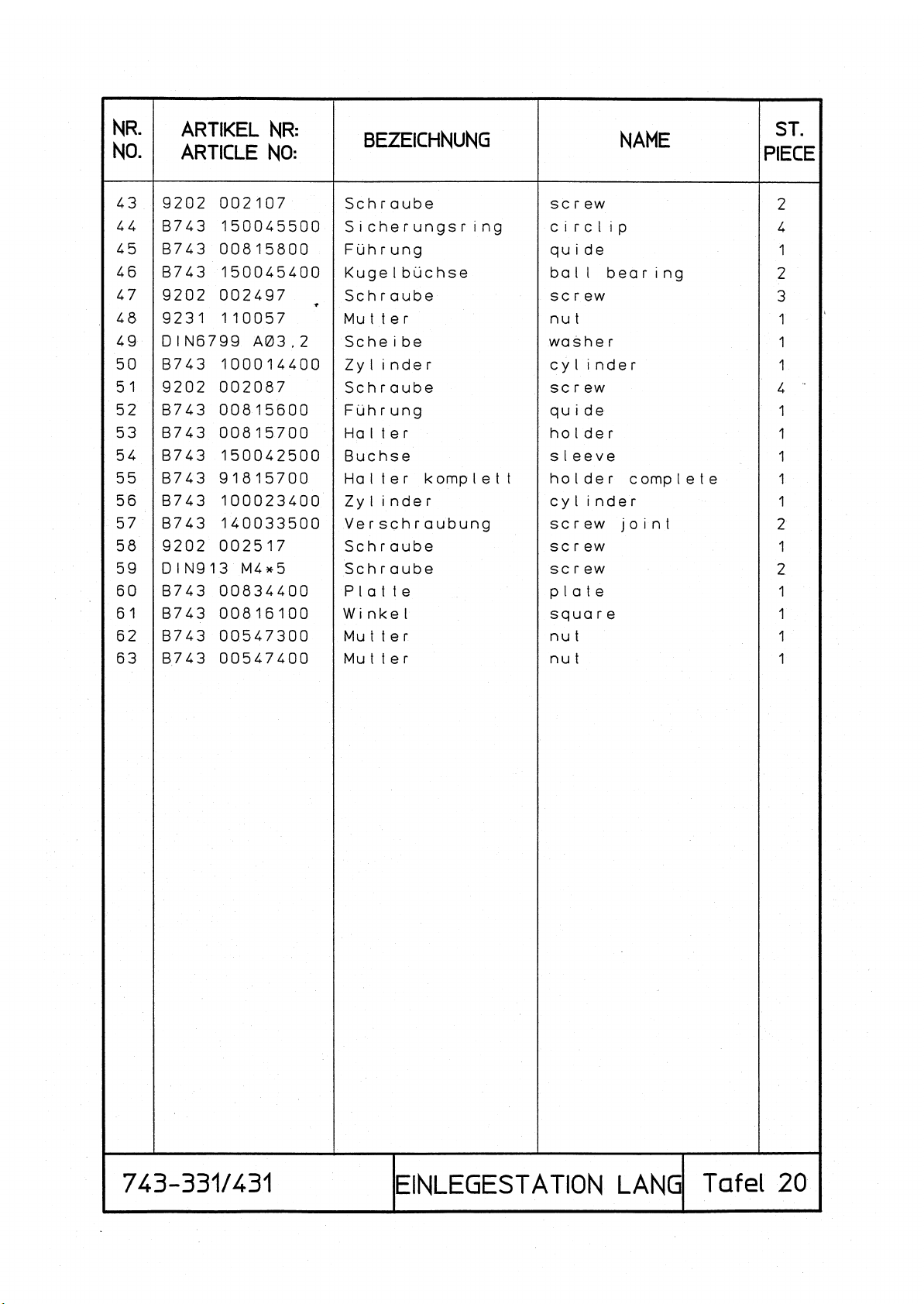

EINLEGESTATION, LANG 20 loading stati o n l o ng
EINLEGETISCH, LANG 21 loading table long
KLAMMER, LANG 22 clamp long

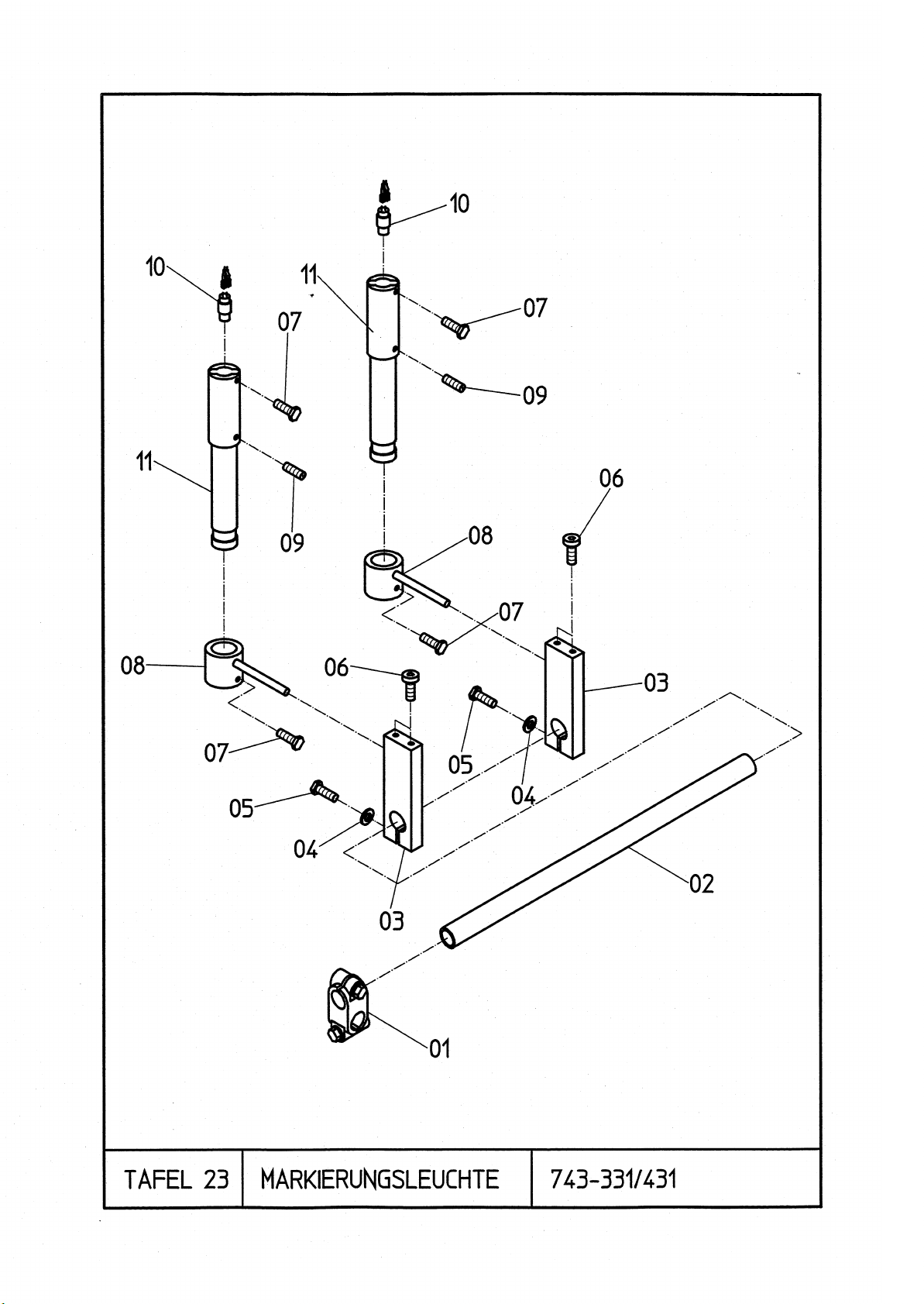

MARKIERUNGSLEUCHTE 23 positioning light
OBER- UNTERWELLE (743-331) 24 upper and lower shaft (743-331)
GREIFER (743-331) 25 hook (743-331)
FADENSPANNUNG ( 7 43 -33 1) 26 thread te nsi o n ( 7 43 -33 1)
FADENABSCHNEIDER (743-331) 27 thread cutter (743-331)
FADENWAECHTER (743-331) 28 thread mo nitor (743-331)
OBER UNTERWELLE (743-431) 29 upper lower shaft (743-431)
GREIFER, GETR.GEHAEUSE (743-431) 30 hook, gearbox (743-431)
FADENSPANNUNG ( 7 43 -43 1) 31 thread te nsi o n ( 7 43 -43 1)
FADENABSCHNEIDER (743-431) 32 thread cutter (743-431)
SPULER (743-431) 33 winder (743-431)

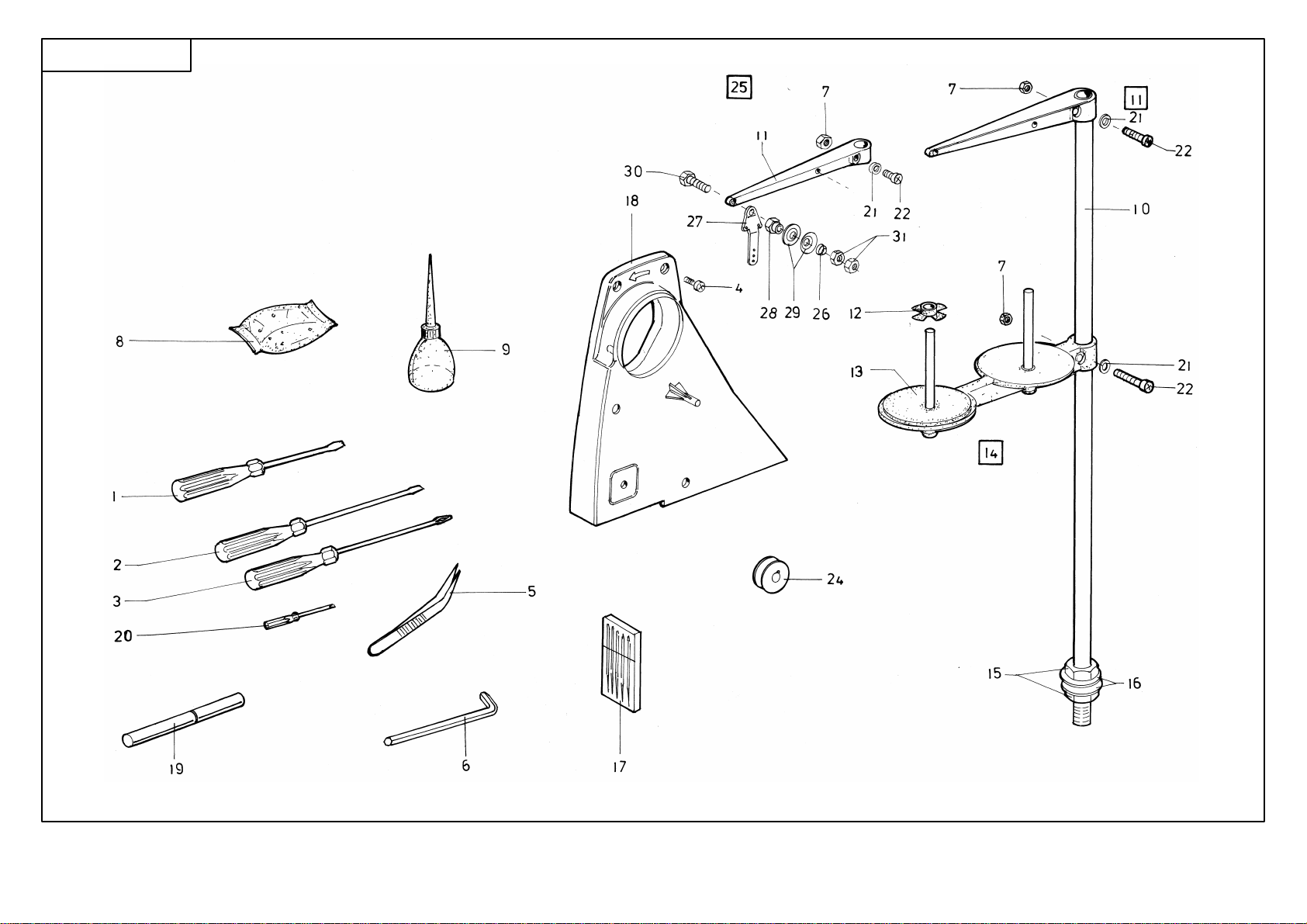

BEIPACK 34 accessories

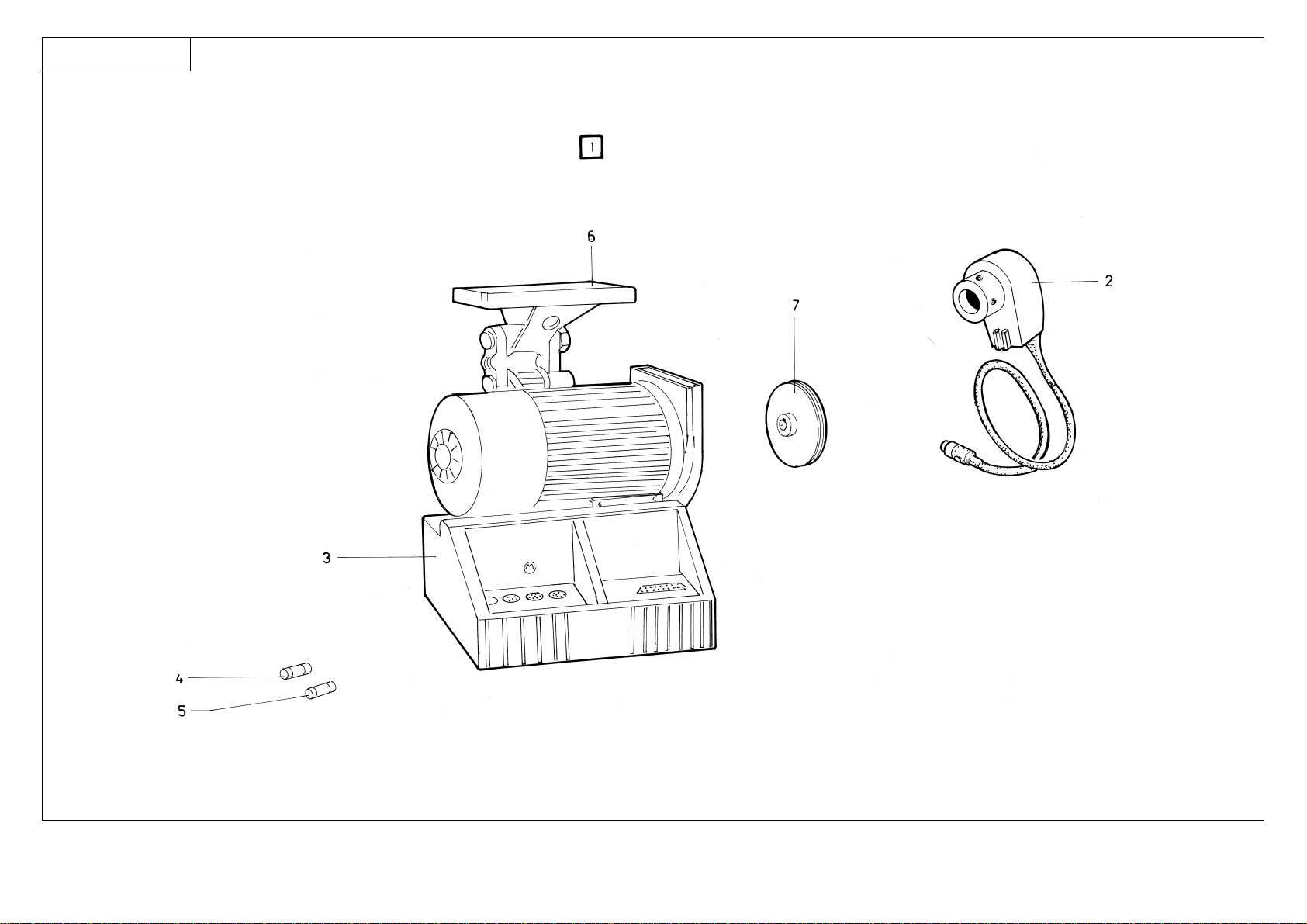

NAEHANTRIEB 35 sewing drive

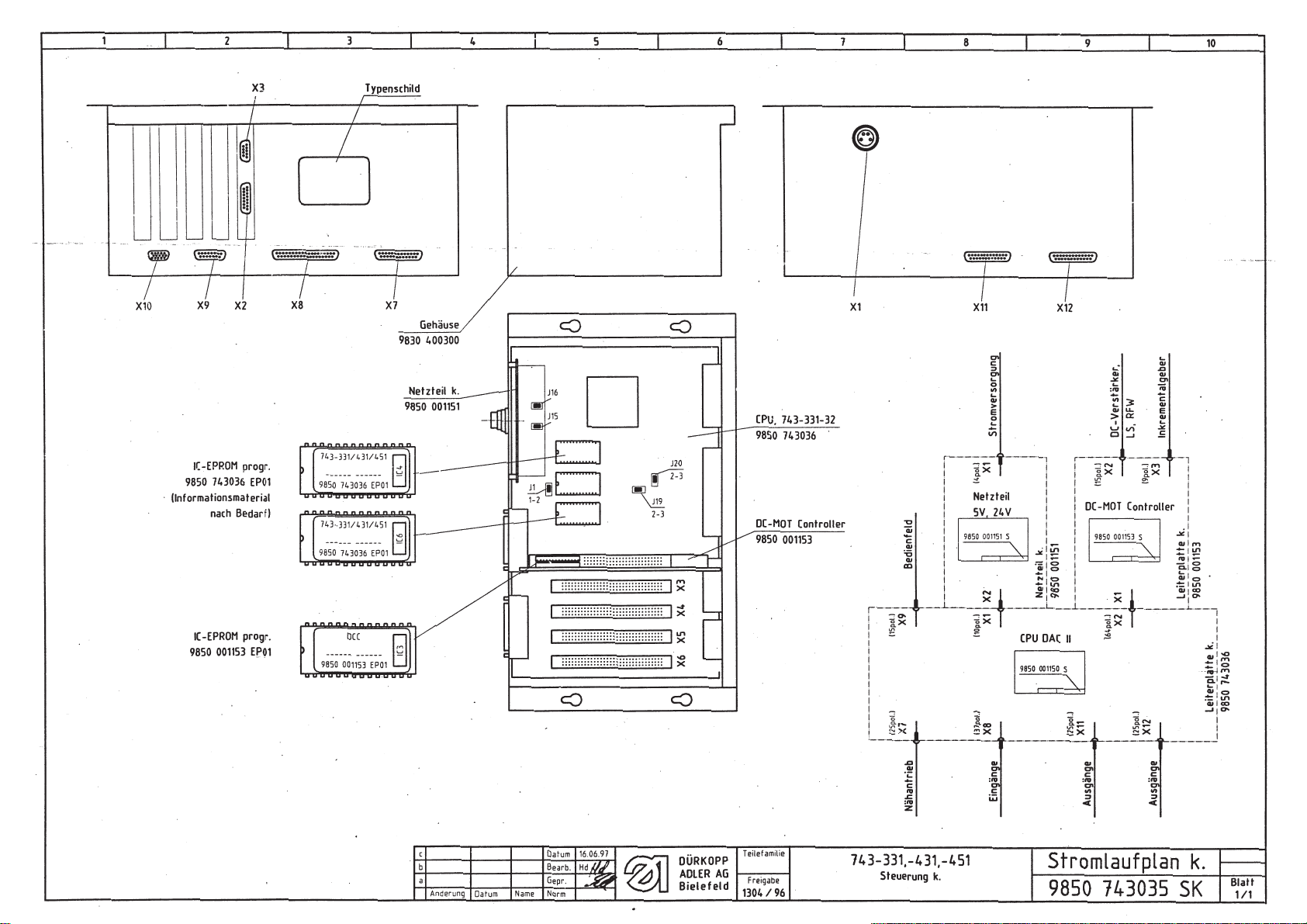

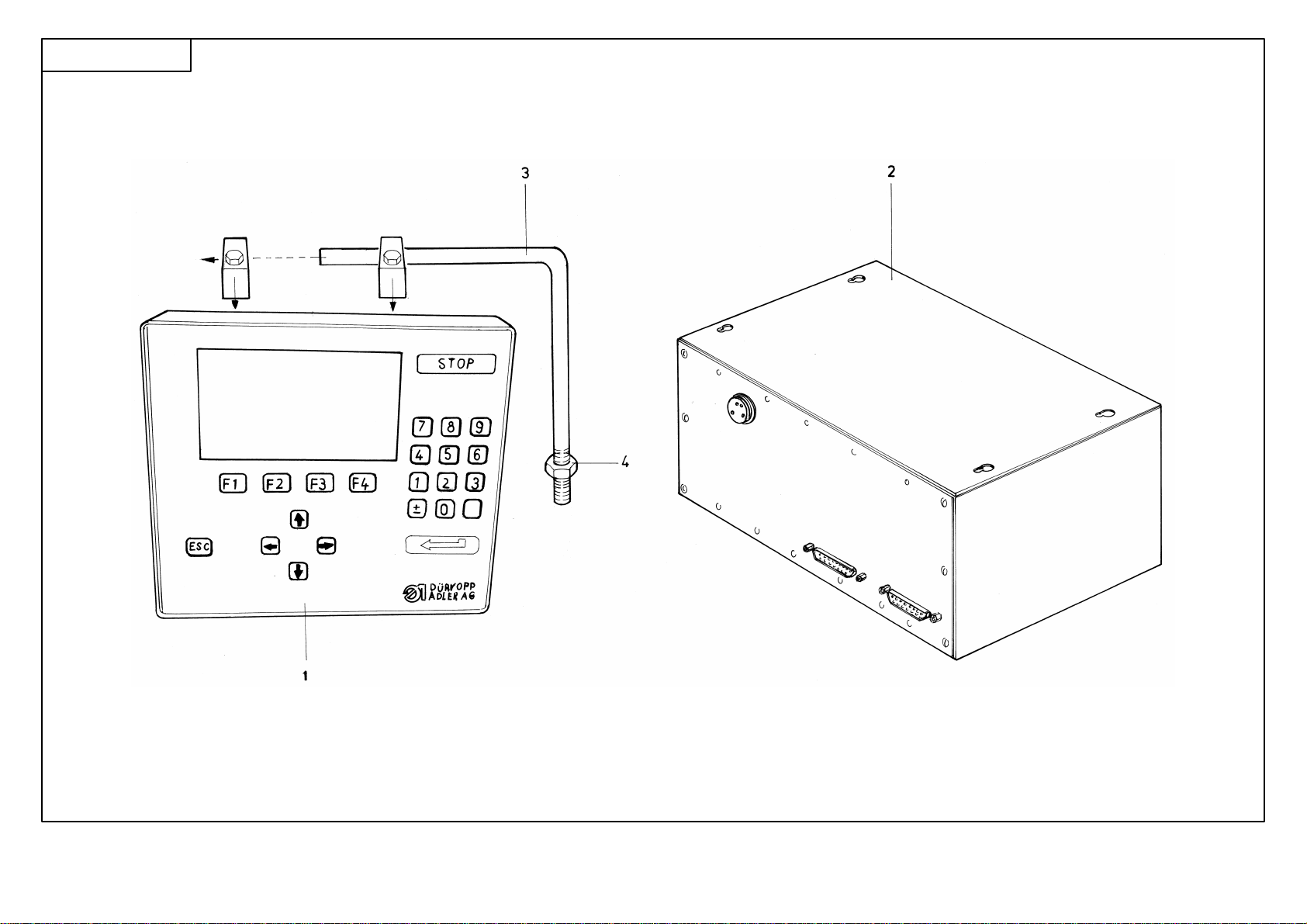

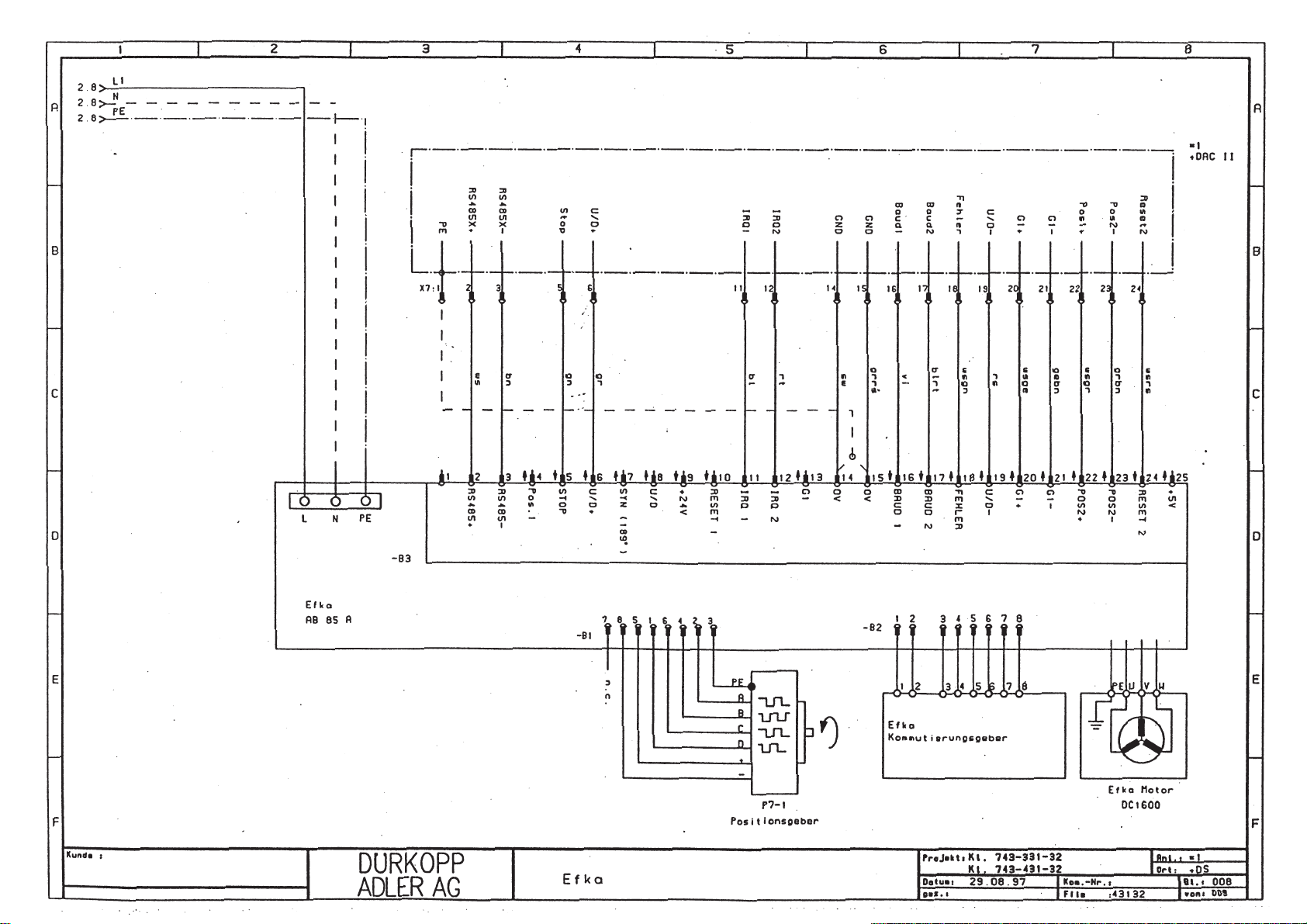

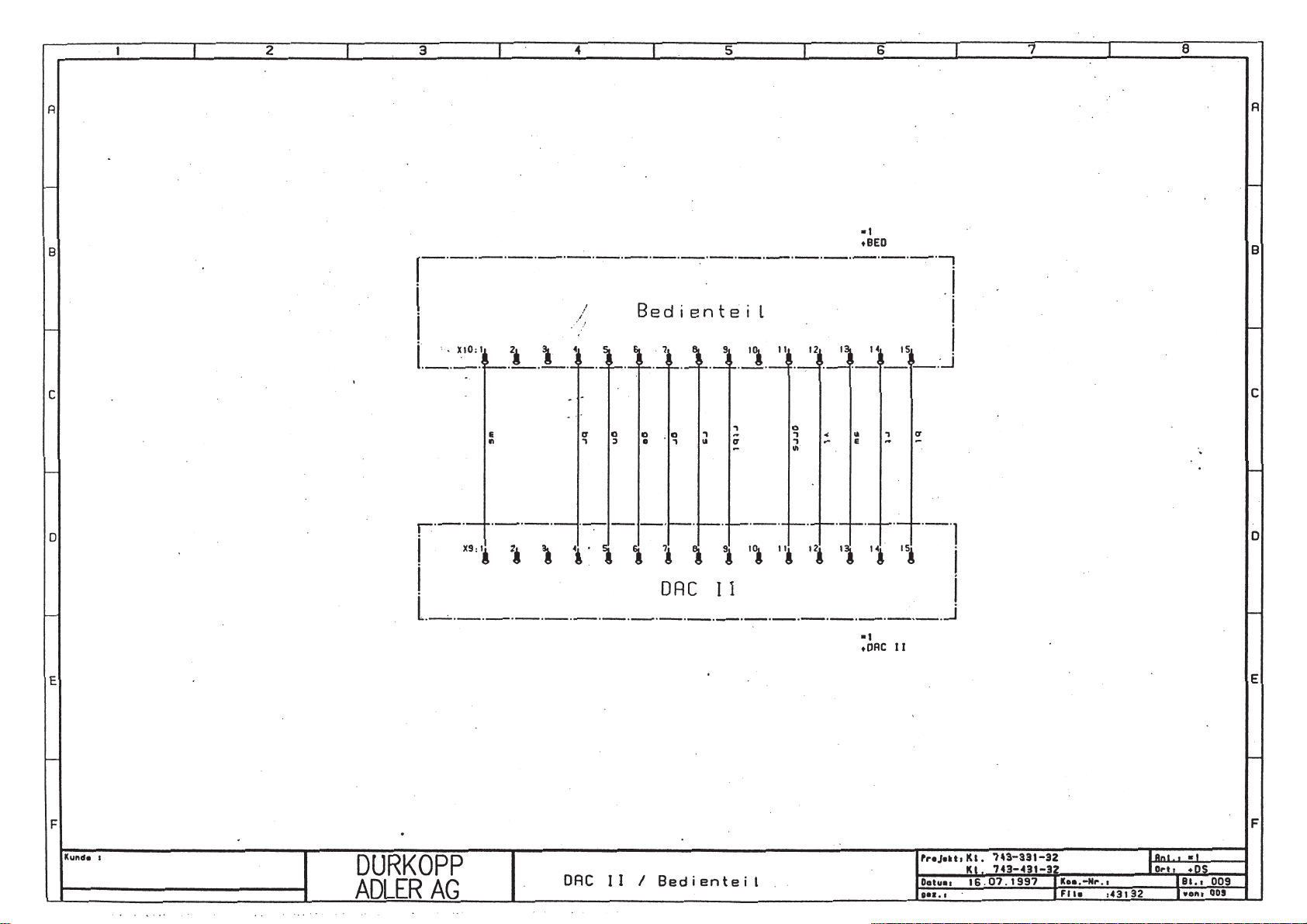

STEUERUNG 36 control
Kl. 743 - 331; - 431, Tafel / T able 24
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 24
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
OBER UNTERWELLE (743-331)
upper and lower shaft (743-331)
1 0211 000299 FILZTEIL felt part
2 0171 000013 ARMWELLENLAG.K shaft bearing
(MIT POS.3,4) (with pos.3,4)
3 0211 000307 B SPRENGRING spring ring
4 0211 000307 A HALBRD.KB.NAGEL slot nai l
5 0211 000317 MT ARMW.LAGER arm schaft bearing
6 9840 120026 BEF .SCHELLE clamp
7 0171 001510 M ARMWELLE K arm shaft
(MIT POS.8-24) (with pos.8-24)
8 0171 000050 ARMWELLE arm shaft
9 0171 000068 A SPRITZRING ring
10 0171 000133 SCHUBFUEHRUNG part
11 0171 001503 KURBEL V crank
(MIT POS.12,23) (with pos.12,23)
12 0244 000700 GEW.STIFT threaded pin
13 0902 000131 SCHRAUBE screw
14 0911 000478 RUNDDICHTRING round gasket
15 0931 001963 KURBELZAPFEN crank stud, needle
16 0931 001982 A ROLLE roll, roller
17 0931 001985 FUEHRUNGSSTUECK guide piece
18 0933 000105 ANLAGEPLATTE plate
19 0998 860960 O-RING ring
20 9129 022220 NADELROLLE neadle ring
21 9204 201658 LINSENSCHR. screw
22 9204 201668 LINSENSCHR. screw
23 0933 000040 A ZYL.SCHR. screw
24 0702 000073 GEW.STIFT threadet pin
25 0171 001507 M ZAHNRIEMENRAD K belt pulley
(MIT POS.26-32) (with pos.26-32)
26 0171 001509 ZAHNRIEMENRAD belt pulley
27 0271 000080 HANRADFLANSCH flange
28 0271 000324 BUCHSE V bushing
29 9205 102808 GEW.STIFT threaded pin
30 9120 080250 RILLENKUGELLAGER ballbearing
31 9129 016060 SPRENGRING spring ring
32 9202 002473 ZYL.SCHR. cyl. screw
33 0171 000097 HANDRAD balance wheel
34 9204 201968 LINSENSCHR. screw
35 0933 000075 HALTEFEDER holding spring
36 9204 201648 LINSENSCHR. screw
37 0211 000355 ZAHNRIEMEN timing belt
38 0171 000112 NADELST.BUCHSE needle bar bushing
39 0931 001961 NADELST.BUCHSE needle bar bushing
40 0171 000115 VERSCHLUSSKAPPE cap
41 0941 000095 NADELSTANGE K needle bar cpl.
(MIT POS.42,43) (with pos.42,43)
42 0941 000096 NADELSTANGE needle bar
43 0570 010007 GUMMISTOPFEN rubber plug
44 0933 000273 GREIFERW.LAGER K hook shaft bearing
(MIT POS.45,46) (with pos.45,46)
45 0933 000274 GREIFERW.LAGER hook shaft bearing
46 0933 000275 FILZTEIL felt part
47 0650 000347 ZYL.SCHR. cyl. screw
49 0271 000506 LAGERBUCHSE bushing
50 0211 000305 A FILZTEIL felt part
51 0211 000106 FILZTEIL felt part
52 0216 000052 GEWINDESTIFT stud
53 0933 000282 KM NADELLAGER K needle bearing cpl.
(MIT POS 54) (with pos.54)
54 0933 000284 A FILZTEIL felt part
55 0933 000361 ZAHNRAD K cog-wheel cpl.
(MIT POS.56,57) (with pos.56,57)
56 0933 000362 ZAHNRAD cog-wheel
57 0702 000020 GEWINDESTIFT stud
58 0933 000355 Lager K bearing
(MIT POS.59,60) (with pos.59,60)
59 0933 000356 LAGER bearing
60 9041 100035 OELDOCHT,RUND oil wick,round
61 9205 102468 GEW.STIFT threaded pin
62 0933 000359 WELLE shaft
63 0171 000542 EXZENTER V eccentric
64 0223 000648 GEWINDESTIFT stud
65 0212 000627 STELLRING V adj ring
66 0570 000055 GEWINDESTIFT stud
67 0933 022872 GEBERSCHEIBE K thread disc cpl
(MIT POS.68,69) (with pos.68,69)
68 0933 022873 GEBERSCHEIBE thread disc
69 0147 000203 GEW.STIFT threaded pin
70 0933 000373 B TRAEGERBLECH carrier plate
71 0933 001452 NIEDERHALTER V push down
72 0933 079777 FEDER spring
73 0933 001460 FEDER spring
74 9203 003648 ZYL.SCHR. cyl. screw
75 0933 000344 A GEH.DECKEL housing cover
76 9203 003791 ZYL.SCHR. cyl. screw
77 9203 003668 ZYL.SCHR. cyl. screw
78 0211 000141 AM ZAHNRIEMENRAD K belt pulley cpl .
(MIT POS.79) (with pos.79)
79 9205 102788 GEW.STIFT threaded pin
80 0171 000141 M DOCHTKLAMMER K wik clamp
81 0271 000054 LASCHE shackle
82 0265 008566 GEWINDESTIFT stud
83 9231 110128 6KT.MUTTER hexagonal nut
84 0933 000287 UNTERWELLE lower shaft
85 0933 079772 HUELSE bushing
86 9330 000088 SCHEIBE PART
87 9203 003648 ZYL.SCHR. cyl. screw
88 0933 001478 FADENFUEHRUNG V thread guide
89 0933 005550 TAUMELBOLZEN bolt
90 0223 000646 GEW.STIFT stud
91 9204 201648 LINSENSCHR. screw
92 0941 004594 NADELKLOBEN needle block
93 0291 000105 GEW.STIFT threaded stud
94 0570 010373 SCHEIBE washer
95 0291 000159 FADENFUEHRUNG threaded guide
96 0746 011214 ZYL.SCHRAUBE screw
Kl. 743 - 331; - 431, Tafel / T able 25
Pos. Teil e Nr.
Det. Part No.

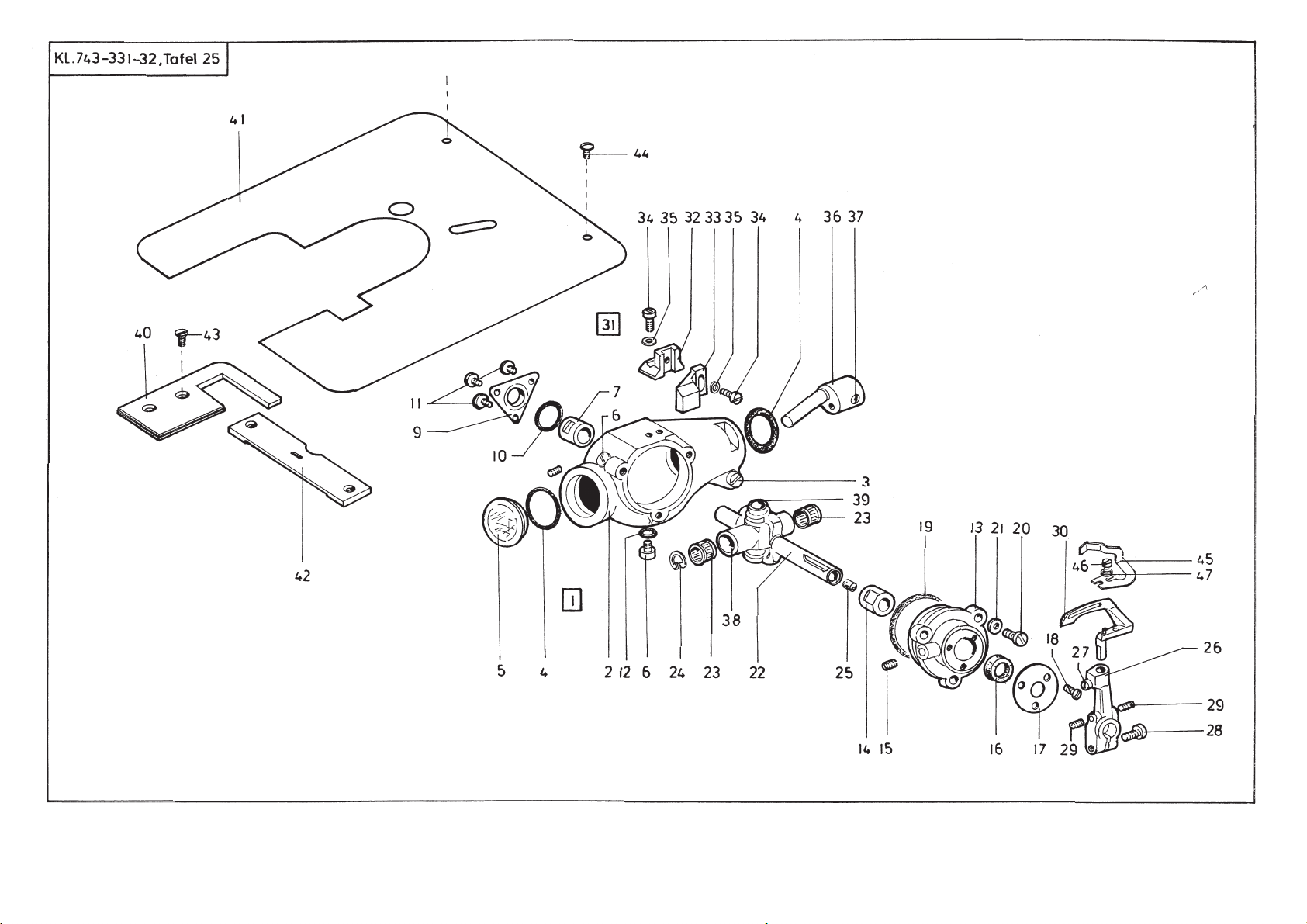

GREIFER (743-331)
hook (743-331)
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 25
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
1 0933 000291 M GETR.GEHAEUSE K housing cpl.
2 0933 000294 GEHAEUSE housing
3 9202 003178 ZYL.SCHR. cyl. screw
4 0216 000051 RUNDDICHTRING round gasket
5 0211 000633 SCHAUGLAS inspectionglass
6 0933 000300 ZYL.SCHR. cyl. screw
7 0933 000301 LAGER bearing
8 0223 005047 GEW.STIFT threaded pin
9 0933 000303 ABDECKBLECH cover sheet
10 0265 000012 RUNDDICHTRING round gasket
11 9203 213031 LI.SENKSCHR. screw
12 0911 000478 RUNDDICHTRING round gasket
13 0933 000308 R GEH.DECKEL housing cover
14 0933 000309 LAGER bearing
15 0223 005047 GEW.STIFT threaded pin
16 0246 002566 DICHTRING gasket ring
17 0933 000312 ABDECKBLECH cover sheet
18 9203 213031 LI.SENKSCHR. screw
19 0933 000314 RUNDDICHTRING round gasket
20 9202 002073 ZYL.SCHR. cyl. screw
21 9330 000088 SCHEIBE disc
22 0933 000319 LAGERSCHWINGE oscillating frame
23 0211 000408 NADELKRANZ needle rim
24 0933 000324 SICH.RING retainer ring
25 0216 000288 GUMMISTOPFEN rubber plug
26 0933 021605 M GREIFERBOCK K hook support cpl.
27 0911 000092 SCHRAUBE screw
28 0216 000046 SCHRAUBE screw
29 0270 000256 GEWINDESTIFT stud
30 0933 000337 A GREIFER hook
31 0933 000332 NADELSCHUTZ K needle guard cpl.
32 0933 000333 N.SCHUTZTRAEGER carrier
33 0933 000334 NADELSCHUTZ needle guard
34 9202 001668 ZYL.SCHR. cyl. screw
35 9330 000068 SCHEIBE disc
36 0933 000288 TAUMELBOLZEN V rocker bolt
37 0223 000646 GEW.STIFT stud
38 0933 000320 LAGERHUELSE bearing bush
39 0933 000321 BOLZEN bolt, stud
40 0171 004572 PLATTE V plate
41 0171 101010 PLATTE plate
42 0171 101009 STICHPLATTE throat plate
43 0216 000134 SENKSCHRAUBE screw
44 1001 009148 LINSENSCHRAUBE screw
45 0171 003256 HALTEFEDER holding spring
46 0558 000060 A ZYL.SCHR. cyl. screw
47 0933 020030 SCHEIBE disc
(MIT POS.2-25,38,39) (with pos.2-25,38,39)
(MIT POS.27-29) (with pos.27-29)
(MIT POS.32-35) (with pos.32-35)
(MIT POS.37) (with pos.37)
Kl. 743 - 331; - 431, Tafel / T able 26
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
FADENSPANNUNG (743-331)
thread tension (743-331)
1 0271 000226 KOPFDECKEL face plate
2 0271 000227 RUNDDICHTRING round gasket
3 9204 201678 LINSENSCHR. screw
4 9050 050001 SCHUTZKAPPE cap
5 0171 000207 ARMDECKEL arm cover
6 0271 000300 DICHTUNG gasket
7 0271 000298 LINSENSENKSCHR. sunk screw
8 0171 000227 FADENFUEHRUNG thread guide
9 0171 000222 FADENH.SCHUTZ thr lever guard
10 0171 000223 KLEMMSTUECK clamp piece
11 9204 201668 LINSENSCHR. screw
12 9330 000088 SCHEIBE disc
13 9204 201658 LINSENSCHR. screw
14 0933 000156 FADENFUEHRUNG thread guide
15 0216 000239 LI.SENKSCHR. screw
16 0171 000192 FADENFUEHRUNG thread guide
17 0271 000223 LINSENSCHRAUBE screw
18 0271 000162 STOFFSTANGE K foot bar cpl.
19 0271 000163 STOFFSTANGE foot bar
20 9203 100631 FLACHKOPFSCHR. coutersunk screw
21 0271 000167 LUEFTERKLOBEN K lifter block cpl.
22 0271 000166 LUEFTERKLOBEN V lifter block
23 9203 313671 SENKSCHR. PART
24 0211 000432 A STOFFST.BUCHSE bushing
25 0211 000439 DRUCKFEDER presser spring
26 0211 000440 HALBRD.NIET bolt, stud
27 0211 000427 REGULIERBUCHSE bushing
28 0216 000288 GUMMISTOPFEN rubber plug
29 0171 001015 PLATTE plate
30 0271 000298 LINSENSENKSCHR. Sunk screw
31 0171 003010 FADENFUEHRUNG thread guide
32 0171 003043 SPANN.BOLZEN tension bol t
33 0211 050214 SPANNUNGSCHEIBE tension washer
34 0004 000079 SPANNUNGSFEDER tension spring
35 0055 000400 SPANNUNGSFEDER tension spring
36 0271 000199 STEGSCHEIBE disc
37 0271 000238 SKALAKNOPF dial
38 9305 402420 SPANNSTIFT pin
39 0171 000187 BLATTFEDER V leaf spring
40 9204 201658 LINSENSCHR. screw
(MIT POS.19,20) (with pos.19,20)
(MIT POS.22,23) (with pos.22,23)
(UNTERFADEN)
(OBERFADEN)
Pos. Teile Nr.
Det. Part No.
T afel / T able 26
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
Kl. 743 - 331; - 431, Tafel / T able 27
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 27
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination

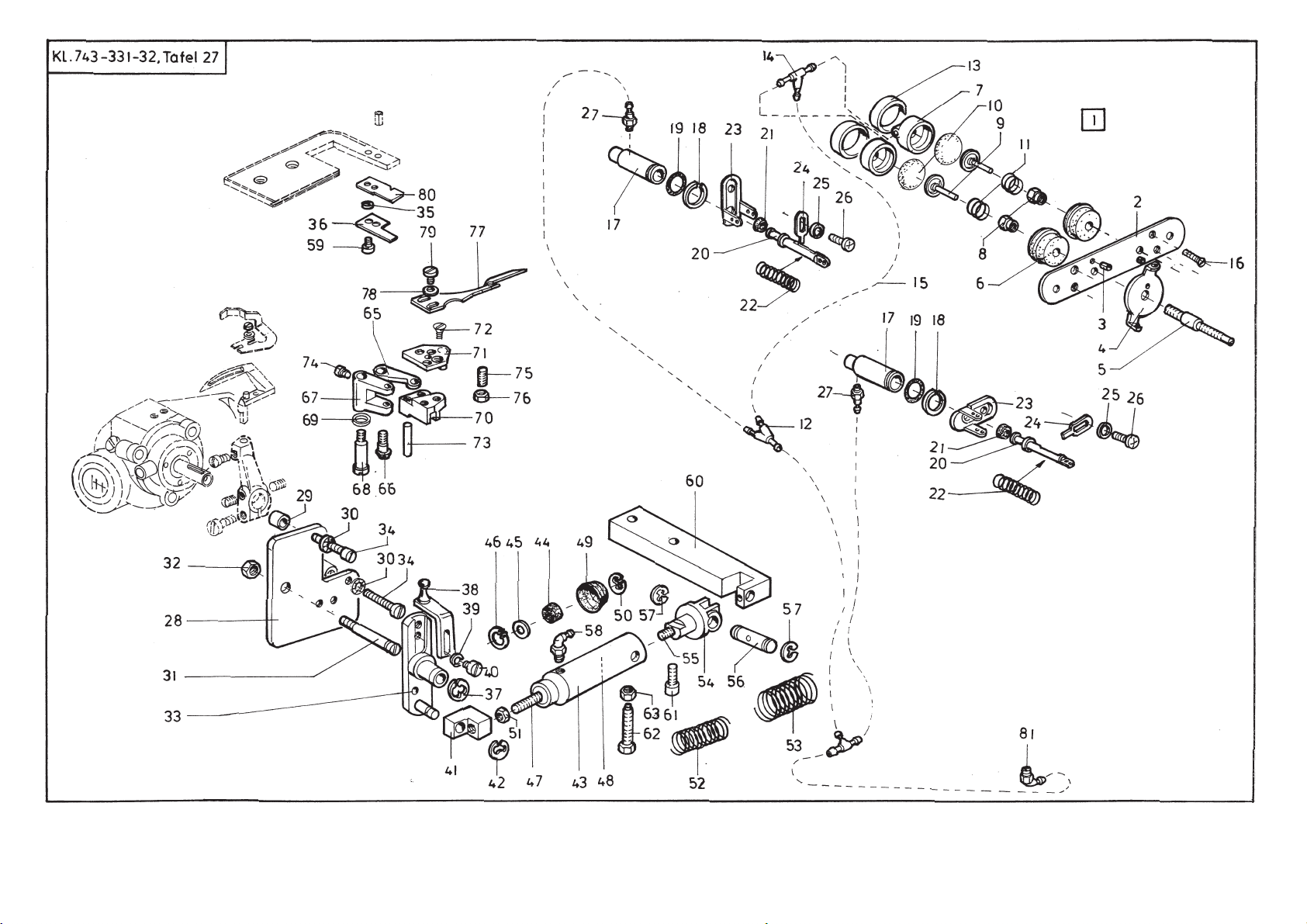

FADENABSCHNEIDER (743-331)
thread cutter (743-331)
1 0171 003203 M SPANNUNGSPLAT.K pla te cpl.
(MIT POS.31-38) (with pos.31-38)
(auf tafel 26) (on table 26)
2 0171 003004 SPANNUNGSPLAT .V tension plate
(MIT POS.3) (with pos.3)
3 9305 402420 SPANNSTIFT pin
4 0171 003010 FADENFUEHRUNG thread guide
5 0171 003043 SPANN.BOLZEN tension bolt
6 0195 004533 ZYL.UNTERTEIL part
7 0195 004534 ZYL.OBERTEIL part
8 0195 004535 ANSATZMUTTER shoulder nut
9 0195 004537 KOLBEN piston
10 0195 004541 MEMBRANTUCH membrane
11 0223 000935 FEDER spring
12 0797 002201 Y-VERBINDUNG y connection
13 0935 006519 RING ring
14 9790 020010 T-VERB.STUECK hose connection
15 9731 006004 SCHLAUCH hose
16 0271 000298 LINSENSENKSCHR. Sunk screw
17 0171 003232 ZYLINDERROHR cylind pipe
18 0998 912080 SPRENGRING spring ring
19 0556 000353 RUNDDICHTRING round gasket
20 0171 003236 FADENZIEHER threadpuller
21 0556 014030 DICHTRING gasket ring
22 0171 003239 DRUCKFEDER presser spring
23 0171 003241 FADENFUEHRUNG thread guide
24 0171 003242 ANSCHLAG guide
25 9330 000088 SCHEIBE disc
26 9204 201658 LINSENschr. screw
27 0797 002016 SCHLAUCHTUELLE hose socket
28 0171 004516 PLATTE plate
29 0933 000158 RING ring
30 0739 000347 ZAHNSCHEIBE toothed washer
31 0942 010141 BOLZEN bolt, stud
33 0933 063949 ANTRIEBSHEBEL V driving lever
34 9203 003718 ZYL.SCHR. cyl. screw
35 1001 009247 SCHEIBE disc
36 0171 004604 BLATTFEDER leaf spring
37 9357 000090 SICH.SCHEIBE fastennig disc
38 0933 063954 WINKEL V angle
39 9330 200078 SCHEIBE disc
40 0739 000297 ZYL.SCHR. cyl. screw
41 0171 004532 KLOBEN block
42 0211 000100 A SICH.SCHEIBE fastennig disc
43 0171 004536 ZYLINDERROHR V cylind pipe
44 0742 041517 LIPPENRING gasket
45 0792 008065 PASZSCHEIBE washer
46 0933 000324 SICH.RING retainer ring
47 0171 004543 KOLBENSTANGE piston rod
48 0742 043322 KOLBEN piston
49 0746 001547 LIPPENRING gasket
50 0255 000129 SICH.SCHEIBE fastennig disc
51 9231 000378 6KT.MUTTER hexagonal nut
52 0273 000677 DRUCKFEDER presser spring
53 0273 000678 DRUCKFEDER presser spring
54 0273 000680 STOPFEN plug
55 9205 102213 GEW.STIFT threaded pin
56 0273 000683 BOLZEN bolt, stud
57 0211 000100 A SICH.SCHEIBE fastening disc
58 9790 010010 VERBINDG.WI-N connectingpiece
59 0902 000670 ZYL.SCHRAUBE cylinder screw
60 0171 004561 HALTER holder
61 9202 002518 ZYL.SCHR. cyl. screw
62 0171 004563 ANSATZSCHRAUBE shoulder screw
63 9231 110108 6KT.MUTTER hexagonal nut
65 0933 063968 HEBEL lever
66 0933 063971 ANSATZSCHRAUBE shoulder screw
67 0933 063969 HEBEL lever
68 0933 063970 ANSATZSCHRAUBE shoulder screw
69 0933 063972 SCHEIBE disc
70 0933 063973 SCHIEBER slide
71 0933 063974 PLATTE V plate
72 0420 000324 SENKSCHRAUBE sunk screw
73 0739 000125 ZYL.STIFT cylinder pin
74 9203 002421 ZYL.SCHR. cyl. screw
75 0933 063981 GEW.STIFT threaded pin
76 0933 063982 6KT.MUTTER hexagonal nut
77 0933 063983 MESSER knife
78 9330 200078 SCHEIBE disc
79 0933 063984 LINSENSCHR. screw
80 0171 004602 GEGENMESSER counterknife
81 9790 010010 VERBINDG.WI N connectingpiece
Kl. 743 - 331; - 431, Tafel / T able 28
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
FADENWAECHTER (743-331)
thread monitor (743-331)
1 0211 000003 OELROHR oi l pipe
2 0211 000007 VERSCHL.STOPFEN plug
3 0211 000004 SCHLAUCH hose
4 0244 000501 ANSCHLUSSTUECK connect piece
5 0211 050248 SCHRAUBE screw
5 0211 050248 SCHRAUBE screw
6 9041 100203 BAUMWOLLDOCHT wick
7 0271 000029 VERSCHL.STOPFEN plug
8 0246 004138 LAGERBOCK jack, support
9 9830 515024 BUEGEL
10 0798 424203 KLEMMSTUECK clamp piece
11 9830 515023 PLATTE
12 9203 003128 ZYL.SCHR. cyl. screw
13 0227 000596 LASCHE shackle
14 0935 050952 FADENFUEHRUNG thread guide
15 0935 050951 PLATTE plate
16 9815 710002 INDUKTIVGEBER proximityswitch
17 0271 000301 M OELBEHAELTER K oil box
18 0933 001533 OELBEHAELTER V oil box
19 0002 008930 0070 OELSCHLAUCH oil hose
20 0211 000013 KUNSTST.MUFFE plastik bushing
21 0620 760092 DRAHT wire
22 9041 100030 OELDOCHT,RUND oil wick,round
23 0933 063807 A LASCHE shackle
24 9880 743006 INST.ZUBEH_R K set of parts
25 9330 000068 SCHEIBE washer
(MIT POS.18-22) (with pos.18-22)
(MIT POS.8-16,23) (with pos.8-16,23)
Pos. Teile Nr.
Det. Part No.
T afel / T able 28
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
Kl. 743 - 431 - 32 Tafel 29
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 29
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 29
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
OBER UNTERWELLE (743-431)
uper lower shaft (743-431)
1 0211 000299 FILZTEIL felt part
2 0211 000302 A ARMLAGER V arm bearing
3 0211 000305 A FILZTEIL felt part
4 0002 058890 0700 OELDOCHT oil wick
5 0211 000306 B FEDERRING elastic washer
6 9041 100025 OELDOCHT ,RUND oil wick,round
7 0211 000306 A RING ring
8 0211 000317 MT ARMW.LAGER arm schaft bearing
9 9041 100050 OELDOCHT ,RUND oil wick,round
10 9204 201658 LINSENSCHR. screw
11 0002 008930 0125 OELSCHLAUCH oil hose
12 9840 120026 BEF.SCHELLE clamp
13 9204 201648 LINSENSCHR. screw
14 0271 000054 LASCHE shackle
15 0271 001062 M ARMWELLE K arm shaft cpl.
(MIT POS.16-21,24) (with pos.16-21,24)
16 0211 008285 DRUCKBOLZEN presser bolt
17 0223 000646 GEW.STIFT stud
18 9202 002483 ZYL.SCHR. cyl. screw
19 0211 000332 RING ring
20 9203 003653 ZYL.SCHR. cyl. screw
21 0211 000331 RUNDDICHTRING round gasket
22 0271 000095 KURBELZAPFEN crank stud, needle
(MIT POS.23) (with pos.23)
23 0002 008308 3325 RUNDFILZ felt
24 0211 000407 ANLAGEPLATTE plate
(46-53) (46-53)
25 0271 120024 M FADENHEBEL K thread lever
26 0211 000408 NADELKRANZ needle rim
27 0211 000412 A FADENH.ACHSE threadlev axle
28 9041 100030 OELDOCHT,RUND oil wick,round
29 0002 008308 3325 RUNDFILZ F 048 felt 1 m
30 9205 102478 GEW.STIFT threaded pin
31 0271 000029 VERSCHL.STOPFEN plug
33 9205 102788 GEW.STIFT threaded pin
36 0211 000355 ZAHNRIEMEN timing belt
38 0271 000321 M ZAHNRIEMENRAD K toothed belt weel
(MIT POS.39,40) (with pos.39,40)
(76-80) (76-80)
39 9120 080250 RILLENKUGELLAGER ballbearing
40 9129 016060 SPRENGRING spring ring
41 0271 000090 HANDRAD balance wheel
42 9204 201977 LINSENSCHR. screw
43 0933 000075 HALTEFEDER holding spring
44 9204 201648 LINSENSCHR. screw
45 0271 000126 M NADELZUGSTG.K draw bar
(MIT POS.22,23) (wih pos.22,23)
46 0211 000208 NADELKRANZ needle rim
47 0211 000391 A SCHEIBE disc
48 0212 000152 KREUZKOPF crosshead
49 0223 000646 GEW.STIFT stud
50 0211 000394 GLEITSTEIN slide stone
50 0211 000394 B GLEITSTEIN slide stone
50 0211 000394 C GLEITSTEIN slide stone
50 0211 000394 R GLEITSTEIN slide block
51 0211 000395 SPRENGRING spring ring
52 0211 000397 NADELKRANZ needle rim
53 0211 000398 SCHRAUBE screw
54 0272 070342 NADELSTANGE needle bar
55 0570 010007 GUMMISTOPFEN rubber plug
56 0556 000148 GEWINDESTIFT stud
57 0211 000381 NADELST.BUCHSE needle bar bushing
60 0211 000376 NADELST.BUCHSE needle bar bushing
61 0211 000806 STOPFEN cap
62 0271 000502 UNTERWELLE lower shaft
63 0271 000506 LAGERBUCHSE bushing
64 0211 000106 FILZTEIL felt part
65 0216 000052 GEWINDESTIFT stud
66 0211 000141 AM ZAHNRIEMENRAD K belt pulley cpl.
(MIT POS.33) (with pos. 33)
67 9120 030121 RILLENKUGELLAGER ballbearing
68 0211 000109 SICH.RING retainer ring
69 0271 000516 FA-KURVE V cam cpl
(MIT POS.17) (with pos.17)
70 0212 000627 STELLRING V adj ring
(MIT POS.71) (mit pos.71)
71 0570 000055 GEWINDESTIFT stud
72 0271 000120 OELFANGBLECH oil drip sheet
73 0291 000159 FADENFUEHRUNG thread guide
74 9203 312411 SENKSCHR. sunk screw
75 0791 001093 A SCHEIBE disc
76 0271 000323 ZAHNRIEMENRAD belt pulley
77 0271 000324 BUCHSE V bushing
78 9205 102808 GEW.STIFT threaded pin
79 9202 002473 ZYL.SCHR. cyl. screw
80 0271 000080 HANRADFLANSCH flange
Kl. 743 - 431 - 32 Tafel 30
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 30
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 30
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
GREIFER, GETR.GEHAUESE (743-431)
hook, gearbox (743-431)
1 0271 000455 M GETR.GEHAEUSE K gear box cpl.
(MIT POS 2-25) (with pos.2-25)
2 0271 000456 GETR.GEHAEUSE V gear box
3 0271 000462 NADELLAGER taper bearing
4 0271 000463 GREIFERWELLE hook shaft
5 0211 000024 KUGELLAGER bearing
6 0211 000025 SICH.RING retainer ring
7 0211 000027 TELLERFEDER spring
8 0211 000644 SPRENGRING spring ring
9 0211 000646 A OELSCHEIBE oil disc
10 0211 000648 FEDERSCHEIBE spring disc
12 0271 000474 ARRETIERFEDER locking spring
15 0265 000753 DRUCKHUELSE pressure bushing
16 0211 008285 DRUCKBOLZEN pressure bolt
17 0211 000634 SCHRAUBE screw
18 0002 008930 0090 OELSCHLAUCH oil hose
19 9041 100035 OELDOCHT,RUND oil wick,round
20 0211 000018 ZAHNRAD V cog wheel
(MIT POS.21,22) (mit pos.21,22)
21 0223 000238 SPITZSCHRAUBE bearded screw
22 0223 000237 GEWINDESTIFT stud
23 0216 000070 ZAHNRAD V cog wheel
(MIT POS.24) (with pos.24)
24 0223 000648 GEW.STIFT threaded pin
25 0211 000022 FILZRING felt ring
26 0531 000464 GEWINDESTIFT stud
27 0264 000762 GEW.STIFT threaded pin
28 0211 000257 VERSCHLUSSKAPPE cap
29 0271 000487 LINSENSCHRAUBE hexagonal nut
30 0211 000003 OELROHR oil pipe
31 0211 000007 VERSCHL.STOPFEN plug
32 9202 003737 ZYL.SCHR. cyl. screw
33 0211 050248 SCHRAUBE screw
34 0271 000491 SPGH.HALTER bobbin case h1r
35 0902 000446 ZYL.SCHRAUBE cyl.screw
36 9330 000097 SCHEIBE disc
37 0935 105282 STICHPLATTE stitchplate
38 0216 000134 SENKSCHRAUBE sunk screw
43 0935 105211 GREIFER K hook
(MIT POS.44-61) (with pos.44-61)
44 0271 002095 GREIFER hook
45 0271 002096 ZYL.SCHRAUBE cyl.head screw
46 0271 002097 GREIFERDECKEL part
47 0992 017520 SENKSCHRAUBE screw
48 0396 155830 FADENBLECH thread pulling sheet
49 0935 105223 SPULE bobbin
50. 0935 105221 SPULENGEH.UNTERT. lower part
51 0935 105225 SPULENGEH.OBERT. upper part
(MIT POS.52-61) (with 52-61)
52 0069 005844 KLINKE flap
53 0570 001249 DRUCKFEDER spring
54 0271 002114 BREMSFEDER spring
55 0211 001124 SENKSCHRAUBE countersunk srew
56 0992 017500 ZYL.SCHRAUBE cyl.head screw
57 0271 002117 SPANNUNGSFEDER spring
58 0271 002119 REGULIERSCHRAUBE screw
59 0271 002118 ZYL.SCHRAUBE cyl.head screw
60 0570 001254 DRUCKSTÜCK pressure piece
61 0992 023910 GEW.STIFT threaded stud
62 0244 000501 ANSCHLUSSTUECK connect piece
63 0935 103557 STELLRING V adj ring
(MIT POS.64) (with pos.64)
64 0223 000237 GEWINDESTIFT stud
65 9041 100203 BAUMWOLLDOCHT wick
66 0935 105193 HALTER holder
67 9815 925003 LICHTSCHRANKE K light barrier
69 9202 002093 ZYL.SCHR. cyl. screw
70 0558 000269 ROLLENBOLZEN roller bolt
Kl. 743 - 431- 32 Tafel 31
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 31
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 31
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
FADENSPANNUNG (743-431)
thread tension (743-431)
1 0935 103421 M ZYLINDER K cylinder tube cpl.
(MIT POS.2-9) (with pos.2-9)
2 0935 103422 BUCHSE V bushing
3 0935 103427 KOLBENSTANGE V piston rod
4 0246 000348 DICHTRING gasket ring
5 0271 001385 SCHEIBE disc
6 0246 000326 ZYLINDER cylinder
7 9790 201000 VERSCHR.WI-E coupling
8 0744 001801 B RUNDDICHTRING round gasket
9 0935 103438 DRUCKFEDER presser spring
10 0271 000236 M SPANNUNG K tension cpl.
(MIT POS.11-16) (with pos.11-16)
11 0271 000237 SPANNUNGSBOLZEN tension adjusting s
12 0211 050214 SPANNUNGSCHEIBE tension washer
13 0271 000199 STEGSCHEIBE disc
14 0004 000079 SPANNUNGSFEDER tension spring
15 0271 000238 SKALAKNOPF dial
16 0271 000201 RING ring
17 0271 000197 ANZUGSFEDER spring
18 0211 050215 ANSCHLAGHUELSE stop sleeve
19 0271 000215 SKALABLECH indicator plate
20 0271 000212 FADENREGULATOR threadregulator
21 0421 000222 GEWINDESTIFT stud
22 9203 113671 FLACHKOPFSCHR. coutersunk screw
23 0271 000217 FADENFUEHRUNG thread guide
24 0271 001391 M FADENLEITWINK.K thread angle cpl.
(MIT POS.25-29) (with pos.25-29)
25 0271 001392 FADENLEITWINK.V thread angle
26 0244 000415 SPANNUNGSHUELSE tension bush
27 0244 000414 SPANNHUELSE clamping sleeve
28 0271 001397 DRUCKFEDER presser spring
29 0271 001398 RAENDELMUTTER knurled nut
30 0002 008930 0070 OELSCHLAUCH oil hose
31 9041 100030 OELDOCHT,RUND oil wick,round
32 0620 760092 DRAHT wire
33 0219 000353 LINSENSCHRAUBE screw
34 0933 001533 OELBEHAELTER V PART
35 0171 001015 PLATTE plate
36 0271 000298 LINSENSENKSCHR. sunk screw
37 0211 000427 REGULIERBUCHSE bushing
38 0211 000440 HALBRD.NIET bolt, stud
39 0211 000788 DRUCKFEDER presser spring
40 0271 000166 LUEFTERKLOBEN V lifter block
41 9203 313671 SENKSCHR. PART
42 0211 000432 A STOFFST.BUCHSE bushing
43 9203 100631 FLACHKOPFSCHR. coutersunk screw
44 0271 000123 FADENH.SCHUTZ protector
45 9330 000088 SCHEIBE disc
46 9204 201668 LINSENSCHR. screw
47 0271 000124 HUELSE bushing
48 0211 000459 FADENLEITHAKEN threadguidehook
49 9205 101878 GEW.STIFT threaded pin
50 9880 743006 INST.ZUBEHOER K set of part
(MIT POS.52-57) (with pos.52-57)
51 0216 001146 GEWINDESTIFT stud
52 0246 004138 LAGERBOCK jack, support
53 9830 515024 BUEGEL
54 0798 424203 KLEMMSTUECK clamp piece
55 9815 710002 INDUKTIVGEBER proximityswitch
56 9203 003128 ZYL.SCHR. cyl. screw
57 9830 515023 PLATTE
Kl. 743 - 431- 32 Tafel 32
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 32
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 32
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
FADENABSCHNEIDER (743-431)
thread cutter (743-431)
1 0271 001404 GETR.DECKEL gear cover
2 0271 001237 HALTER holder
3 9204 201698 LINSENSCHR. screw
4 0556 003082 OELBEHAELTER oil container
5 0556 003088 BEF .STUECK fasten piece
6 0744 001115 LI-BLECHSCHR. screw
7 0739 000347 ZAHNSCHEIBE toothed washer
8 0211 000806 STOPFEN cap
9 9050 050001 SCHUTZKAPPE cap
10 0556 003087 EINFUELLSTOPFEN muff
11 0002 008930 0100 OELSCHLAUCH oil hose
12. 9041 100025 OELDOCHT,RUND oil wick,round
13 0271 001248 DOCHTHALTER wick holder
14 0244 000886 RUNDDICHTRING PART
15 0211 000014 DICHTUNG gasket
16 9330 200098 SCHEIBE disc
17 0935 103671 WINKEL V angle
18 9204 201827 LINSENSCHR. screw
19 9330 200098 SCHEIBE disc
20 0746 011288 KLEMMSTUECK clamp piece
21 9202 002377 ZYL.SCHR. PART
22 9202 002097 ZYL.SCHR. cyl.screw
23 0935 103681 M ZYLINDER K cylinder cpl.
(MIT POS.24-27) (with pos.24-27)
24 0246 000348 DICHTRING gasket ring
25 0570 000138 SICH.SCHEIBE fastennig disc
26 0746 001482 SCHEIBE disc
27 9330 000097 SCHEIBE disc
28 0746 000768 L-STECKNIPPEL niple
29 0271 001457 HEBEL V lever
30 9202 002483 ZYL.SCHR. cyl.screw
31 0271 001466 ROLLE roll, roller
32 0211 000100 A SICH.SCHEIBE fastennig disc
33 0271 000472 ZUGFEDER spring
34 0271 350034 M MESSERTRAEGER K knife carrier
(MIT POS.35,36,50) (with pos.35,36,50)
35 0271 001489 ZUGSTANGE draught-rod
36 0556 000895 ZAPFENSCHRAUBE screw
37 0271 001483 HAKENMESSER curved knife
38 0933 063984 LINSENSCHR. screw
39 0271 001485 STELLRING V adj ring
(MIT POS.40) (mit pos.40)
40 0223 000937 GEWINDESTIFT stud
41 0271 350020 JUSTIERBLECH plate
42 0702 000063 ZYL.SCHR. cyl. screw
43 0271 001492 M KLOBEN K block cpl.
(MIT POS.44,45,48) (mit pos.44,45,48)
44 0271 001494 STOPFEN plug
45 0271 001495 ZYL.SCHR. cyl. screw
46 0793 003508 SENKSCHR. sunk screw
47 0271 001497 MESSER knife
48 0271 001499 LINSENSCHR. screw
49 0271 001452 HEBEL V lever
50 0271 350030 MESSERTRAEGER knife carrier
Kl. 743 - 431- 32 Tafel 33
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 33
Pos. Teil e Nr.
Det. Part No.
SPULER (743-431)
winder (743-431)
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 33
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
1 0271 000242 M SPULER K winder cpl.
2 0271 000245 SPULERDECKEL V winder cover
3 0271 001397 DRUCKFEDER presser spring
4 9204 201693 LINSENSCHR screw
5 0244 000415 SPANNUNGSHUELSE tension bush
6 9204 201723 LINSENSCHR. screw
7 0271 000262 SPULERKLAPPE V winder flap
8 0216 000603 SCHALTKLOBEN block
9 0223 000648 GEWINDESTIFT stud
10 0246 000466 SPULERBOCK winder block
11 0211 000100 A SICH.SCHEIBE fastening disc
12 0271 000273 SPULERSPINDEL K winder spindel
13 0271 000275 SPULENFEDER spring
14 0271 000276 SPRENGRING spring ring
15 0211 000518 SICH.RING retainer ring
16 0244 000396 SCHEIBE disc
17 0244 000401 SCHEIBE disc
18 0244 000398 RING ring
19 0244 000399 ZYLINDERROLLE cylind roller
20 0244 000400 DRUCKFEDER presser spring
21 0244 000403 BLATTFEDER leaf spring
22 0244 000404 ZUGFEDER tensile spring
23 1001 003102 SPULERRAD winder pulley
24 0223 005047 GEW.STIFT threaded pin
25 0216 000591 FRIKTIONSBELAG friction lining
26 0271 000298 LINSENSENKSCHR. sunk screw
28 9231 110058 6KT.MUTTER hexagonal nut
29 0271 000226 KOPFDECKEL face plate
30 0271 000227 RUNDDICHTRING round gasket
31 0791 001311 RIEMENABDECKUNG belt cover
32 9050 050001 SCHUTZKAPPE cap
33 9204 201693 LINSENSCHR. screw
34 0271 000187 BLATTFEDER K leaf spring
35 9204 201658 LINSENSCHR. screw
36 0271 000300 DICHTUNG gasket
37 0002 008930 0100 OELSCHLAUCH oil hose
38 0271 000260 ABREISSMESSER tear off knife
39 9231 000378 6KT.MUTTER hexagonal nut
40 0271 000223 LINSENSCHRAUBE screw
(MIT POS.2-25) (with pos.2-25)
(MIT POS.13-15) (with pos.13-15)
Kl. 743 - 431- 32 Tafel 34
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 34
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
BEIPACK
accessories
1 9081 500051 SCHRAUBENDREHER screwdriver
2 0APP 000055 SCHRAUBENDREHER screwdriver
3 0791 000007 SCHRAUBENDREHER screwdriver
4 9204 201693 LINSENSCHR. screw
5 0990 490128 PINZETTE (a pair of) tweezer
6 0791 000099 SCHRAUBENDREHER screwdriver
7 0791 001095 MUTTER nut
8 0211 000699 OELKISSEN 50CCM oil satchel
9 0052 000369 OELKANNE oil can
10 0791 001081 GARNST.ROHR yarn supp tube
11 0791 001200 FADENFUEHRUNG K thread guide
12 0077 110230 ZENTRIERSTUECK centering
13 0077 110220 AUFLAGE support
14 0791 001091 GARNHALTEARM K yarn hoder arm
15 0995 340617 6KT.MUTTER hexagonal nut
16 9330 000177 SCHEIBE disc
17 9092 013414 090S NADEL neadle
17 0001 006100 090 NADEL(743-331) needle (cl.743-331)
18 0791 001311 RIEMENABDECKUNG belt cover
19 9301 022608 ZYL.STIFT cylinder pin
20 9081 500010 SCHRAUBENDREHER screwdriver
21 0791 001093 A SCHEIBE disc
22 9204 202038 LINSENSCHR. screw
24 0935 105223 SPULE bobbin
25 0791 001101 FADENFUEHRUNG K. thread guide
26 0052 000678 A SPANNUNGSFEDER spring
27 0911 000680 A FADENFUEHRUNG thread guide
28 0911 000681 SPEZIALMUTTER nut
29 0911 000682 SPANNUNGSSCHEIBE tension washer
30 9201 112958 6KT SCHRAUBE screw
31 9231 110108 6KT.MUTTER nut
(4mm FUER 743-331) (743-331 only)
(MIT POS.7,21,22) (with pos.7,21,22)
(MIT POS.7,21,22) (with pos.7,21,22)
(FUER KL.743-431) (only 743-431)
(FUER KL.743-431) (only 743-431)
(MIT POS.11,26-31) (with pos.11,26-31)
Pos. Teile Nr.
Det. Part No.
T afel / T able 34
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
Kl. 743 - 331- 32 Tafel 35
743 - 431- 32
Ausgabe/Edition:10.1997
Kl. 743 - 331; - 431, Tafel / T able 35
Pos. Teil e Nr.
Det. Part No.
NAEHANTRIEB
sewing drive
Benennung Denomination
Pos. Teile Nr.
Det. Part No.
T afel / T able 35
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
1 9800 130011 R NAEHANTRIEB sewing drive
2 9800 327003 POSITIONSGEBER synchronizer
3 9800 331011 STEUERKASTEN control
4 9830 810319 SICHERUNG fuse
5 9830 810412 SICHERUNG fuse
6 9800 310006 MOTORFUSS motor base
7 9130 500050 KEILR.SCHEIBE wedge-shap. be. di.
(MIT POS 2-5) (with pos.2-5)
(T1,25/250G 5x20mm) (T1,25/250G)
(75mm) (75mm)
Kl. 743 - 331- 32 Tafel 36
743 - 431- 32
A u s gabe / E d i t i on: 10. 1 997
Kl. 743 - 331; - 431, Tafel / T able 36
Pos. Teil e Nr.
Det. Part No.
Benennung Denomination
STEUERUNG
control
1 9850 001004 BEDIENFELD K control panel
2 9850 743035 STEUERUNG K part
3 MG50 010433 HAKENSCHRAUBE part
4 9231 110147 6KT .MUTTER nut
Pos. Teile Nr.
Det. Part No.
T afel / T able 36
Benennung Denomination
Pos. Teil e Nr.
Det. Part No.
Ausgabe / Edition: 1 0. 1997
Benennung Denomination
Loading...
