DURKOPP 558 Parts List
Teileliste und Näheinrichtungen
Spare Parts list and Sewing Equipment
558
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon: + 49 (0) 5 21 / 9 25-00 • Telefax: + 49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com
Ausgabe / Edition: 01/03 • LU Printed in Federal Republic of Germany
Teile-/Part-No.:0791 558808
Teileliste und Näheinrichtungen
Spare Parts list and Sewing Equipment
558
Inhaltsverzeichnis/Contents Tafel/Table
Kl. 558 -331391 1 - 14, 15, 23, 30 - 34
-341391 1 - 14, 17, 24, 30 - 34
-211241 1 - 14, 17, 21, 25, 30 - 34
-231391 1 - 14, 15, 23, 25, 30 - 34
-241291 1 - 14, 17, 24, 30 - 34
-251301 1 - 14, 16, 23, 24, 30 - 34
-221301 1 - 14, 18, 22, 25, 30 - 34
Grundtypen 1 - 14
Greiferbock 15 - 18
Sockel 19

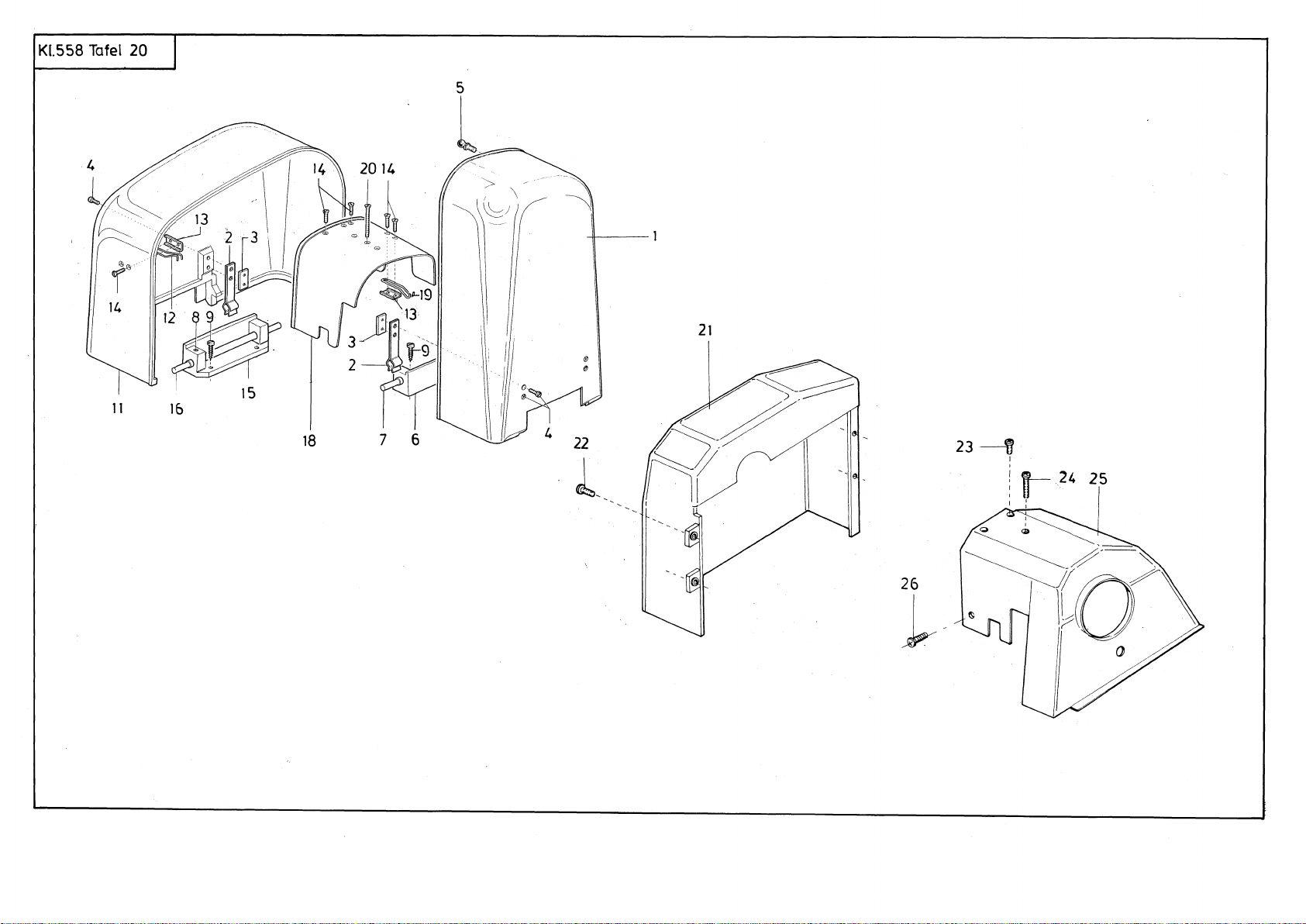

Schutzhauben 20
Klammerplatten 21, 22, 23, 24
Steuerscheiben 25
Motor, Keilriemen 26
Beipack 27, 28
Bausatz, Oberer Gimpenfaden 29
Oberfadenfänger 30
Verteiler, Schalter 31
Steuerkasten 32
Anschläge 33
Nähleuchte, Lehren 34
Näheinrichtungen Sewing Equipment
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1 von/ of
2
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000011 FUEHRUNG K10003
2 0558 000016 SCHUTZKAPPE10004
3 9203 003648 ZYL.SCHR.10005
4 0558 000021 ZAHNRAD V10006
5 0558 000024 ANSCHLAGBOLZEN10007
6 9205 102468 GEW. STIFT10008
7 0557 000969 FUEHRUNGSBOLZEN10009
8 0557 000970 FEDER10010
9 0558 000029 SCHLUSSWINKEL10011
10 9203 003338 ZYL-SCHRAUBE 8410012
11 0558 000031 PENDELHUELSE K10013
(MIT POS.12 U.13)
12 0558 000035 ZYLINDERROLLE10015
13 0570 000055 GEWINDESTIFT10016
14 0557 000975 SCHEIBE K10017
15 0558 000042 KREUZKOPF10018
16 0558 000045 STELLRING K10019
(MIT POS.17, 96)
17 9203 003078 ZYL. SCHR.10021
18 0558 000173 MITN.GABEL V10022
19 0558 006051 NADELSTANGE V10023
(mit Pos. 20)
20 9205 101528 GEW. STIFT10025
21 0558 000058 A SPANNUNGSFEDER10026
22 0558 000059 A SPANNUNGSCHEIBE10027
23 0558 000060 A ZYL.SCHR.10028
24 0558 000061 A HUELSE10029
25 0558 000064 FADENBUCHSE10030
26 0558 000067 LAGERBOLZEN10031
27 9041 102030 RUNDFILZ10032
28 0578 000052 FILZTEIL10033
29 0558 000071 HEBEL K10034
(MIT POS 30 31)
30 0202 000708 GEW STIFT10036
31 9231 110058 6KT.MUTTER10037
32 0558 000076 VERST.HEBEL V10038
33 9203 003961 ZYL.SCHRAUBE10039
34 9201 112868 6KT SCHRAUBE10040
35 0024 000080 A SCHEIBE10041
36 0558 000085 ANSCHLAG V10042
37 9203 003668 ZYL.SCHR.10043
38 9330 900098 SCHEIBE 902110044
39 0558 000092 STELLSCHRAUBE10045
40 9330 000108 SCHEIBE10046
41 9237 500067 FLUEGELMUTTER10047
42 0219 006335 STANGENKOPF10048
43 0219 006371 STANGENKOPF V10049
44 0558 000099 ZUGSTANGE10050
45 9231 110108 6KT.MUTTER10051
46 9231 110103 6KT.MUTTER,LI10052
47 0558 000176 KREUZKOPF10053
48 0558 000178 STELLRING V10054
(mit Pos. 17, 96)
49 0558 000217 SCHUTZ K10056
(MIT POS 50)
50 9205 101878 GEW.STIFT10058
51 0578 000048 OELLEDER10059
52 0578 000049 WINKEL10060
53 9203 003648 ZYL.SCHR.10061
54 0212 004862 KERBSTIFT 147410062
55 9330 900098 SCHEIBE 902110063
56 0744 001749 GREIFRING10064
57 9041 100015 OELDOCHT10065
58 0558 007771 ANTR.HEBEL K10066
(MIT POS 59 60 61 )
59 0556 003087 KUNSTST.MUFFE10068
60 9041 100025 OELDOCHT10069
61 0911 000668 GEWINDESTIFT10070
62 0558 000171 B BOLZEN10071
63 0558 000171 A BUCHSE10072
64 9205 102468 GEWINDESTIFT10073
65 0578 000171 EXZENTER K10074
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
2 von/ of
2
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
(MIT POS 72)
66 0558 000152 BOLZEN10076
67 0911 000668 GEWINDESTIFT10077
68 0211 000085 DOCHTHALTER10078
69 0558 000157 SCHEIBE10079
70 9352 000120 SICH.RING10080
71 0216 000288 GUMMISTOPFEN10081
72 0578 000177 FILZTEIL10082
73 0558 007766 FILZTEIL10083
74 9041 100025 OELDOCHT10084
75 0558 000107 ANTRIEBSHEBEL10085
76 0558 000186 ROLLENBOLZEN10086
77 9231 000368 6KT.MUTTER10087
78 0420 000246 SPANNSTIFT10088
79 0578 000139 WINKEL10089
80 0578 000140 WINKEL10090
81 0557 000933 ROLLE K10091
82 O570 000791 STELLRING10092
82 (MIT POS. 83)10093
83 0223 000646 GEWINDESTIFT10094
84 0558 000114 SCHRAUBE10095
85 0578 000053 FILZTEIL10096
86 0578 000054 HALTEBLECH10097
87 0219 006367 ANSATZSCHRAUBE10098
88 0933 010941 ANSATZSCHRAUBE10099
89 0558 000061 B SCHEIBE10100
90 9231 000378 6KT MUTTER10101
92 9041 100025 OELDOCHT10102
93 9041 100025 OELDOCHT10103
94 0578 000134 FILZTEIL10104
95 9204 201037 LINSENSCHRAUBE10105
96 9330 200078 SCHEIBE10106
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1 von/ of
2
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0578 000231 FADENHEBEL K10109
(MIT POS 2,3)
2 0556 003087 EINFUELLSTOPFEN10111
3 9041 100025 OELDOCHT10112
4 0558 000188 BOLZEN10113
5 0558 000189 BUCHSE10114
6 9205 102468 GEWINDESTIFT10115
7 0558 010371 FADENZIEHER K10116
(MIT POS 8 - 47)
8 0558 010374 LASCHE10118
9 0558 010378 PLATTE10119
10 1001 000194 SPANNSTIFT10120
11 0558 010380 WINKEL10121
12 0558 010381 BOLZEN10122
13 0570 000325 SPRENGRING10123
14 0244 000400 DRUCKFEDER10124
15 9203 003028 ZYL.SCHR.10125
16 0558 010385 STIFT10126
17 0939 001280 DRUCKFEDER10127
18 0223 000669 GEWINDESTIFT10128
19 0558 010388 FADENFUEHRUNG10129
20 0558 010389 BLECH10130
21 Z120 000120 BOLZEN10131
22 0558 010391 BUCHSE V10132
23 0558 010394 LASCHE V10133
24 0558 010397 A STELLSCHRAUBE10134
25 9231 110108 6KT.MUTTER10135
26 0558 010398 HEBEL V10136
27 9205 023738 GEW.-STIFT 55110137
28 9231 110058 6KT MUTTER10138
29 0558 010405 DREHFEDER10139
30 0244 000401 SCHEIBE10140
31 0558 010406 HEBEL10141
32 9202 002073 ZYL.SCHR.10142
33 0216 000098 ZYL-SCHRAUBE 8410143
34 0558 010412 WINKEL10144
35 9330 000088 SCHEIBE10145
36 0558 010415 ROLLENBOLZEN K10146
(MIT POS 37)
37 9354 000040 SPRENGRING10148
38 0742 041349 NADELROLLE10149
39 0558 008522 SPANNUNGSBOCK10150
40 0557 004040 KERBSTIFT10151
41 9305 001650 SPANNSTIFT10152
42 0558 010427 LASCHE V10153
43 9203 003638 ZYL.SCHRAUBE10154
44 0211 003058 ZWISCHENRING10155
45 0718 015247 DREHFEDER10156
46 0739 000102 STELLRING K10157
(MIT POS 47)
47 0223 000669 GEWINDESTIFT10159
48 0558 006054 SPANNUNGSBOLZEN10160
49 0558 006055 DRUCKFEDER10161
50 9357 000060 SICH.SCHEIBE10162
51 0579 110140 STELLMUTTER10163
52 0558 006056 HUELSE V10164
53 0558 006059 ZYL. STIFT10165
54 0558 000199 SPANNUNGSCHEIBE10166
55 0114 000202 STEGSCHEIBE10167
56 0558 000202 SPANNUNGSFEDER10168
57 0211 000482 RAENDELMUTTER10169
58 0558 000209 SPANNUNGSBOLZEN10170
59 0055 000407 SPANNUNGSHUELSE10171
60 0055 000408 SPANNUNGSFEDER10172
61 0558 000214 AUSLOESEHEBEL10173
62 0558 009415 LASCHE10174
64 9203 003668 ZYL.SCHR.10175
65 9231 110058 6KT.MUTTER10176
66 9330 000088 SCHEIBE10177
67 9203 003648 ZYL.SCHR.10178
68 0211 003058 ZWISCHENRING10179
69 9357 000090 SICHERUNGSRING10180
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
2 von/ of
2
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
70 0024 000080 A SCHEIBE10181
71 9201 112868 6KT.SCHR:10182
72 0558 000425 SCHRAUBE10183
73 9231 110108 6KT MUTTER10184
74 0558 000421 SCHALTHEBEL K10185
MIT POS. 72, 73)
75 9205 102463 GEW.STIFT10187
76 0767 150150 GELENKBOLZEN10188
78 9330 000108 SCHEIBE10189
79 9231 110128 6KT.MUTTER10190
82 0558 000430 DREHFEDER10191
83 0558 000411 HEBEL V10192
84 0558 000414 KURVENBLECH10193
85 9201 100001 6KT.SCHR.10194
86 9330 000098 SCHEIBE10195
88 0742 006076 BOLZEN10196
89 9205 102468 GEWINDESTIFT10197
91 0558 000216 ZUGSTANGE10198
92 0249 000136 FADENFUEHRUNG10199
93 0558 000223 GIMPENFUEHRUNG10200
94 9202 002873 ZYL.SCHR.10201
95 0578 000612 KOPFDECKEL10202
96 9203 003653 ZYL. SCHR.10203
97 0558 009416 BUEGEL10204
98 0578 000606 FADENLENKER10205
(IM BEIPACK)
99 0558 200337 DECKEL10207
100 0420 000368 ANSATZSCHRAUBE10208
101 9332 500137 FEDERSCHEIBE10209
102 0558 000435 ANSATZSTÜCK10210
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000116 OBERWELLE10213
2 0558 000119 LAGERDECKEL10214
3 9202 002928 ZYL.SCHRAUBE10215
4 0558 000122 KEGELSTIFT 797810216
5 0558 200104 GREIF.KURVE K10217
(MIT POS. 6,8, 55, 70)
6 0558 200107 ROLLE10219
7 0570 000495 GEWINDESTIFT10220
8 9380 700550 PASSFEDER 688510221
9 0558 000135 ANTRIEBSRAD K10222
(MIT POS 10 - 13)
10 0557 000940 ROLLE K10224
11 0702 000020 GEWINDESTIFT10225
12 0558 000138 GEWINDESTIFT10226
13 0223 000646 GEWINDESTIFT10227
15 0265 000126 FILZTEIL10228
23 0558 200193 ROLLENHEBEL V10229
24 0558 000245 LAGERBOLZEN10230
26 9205 102468 GEWINDESTIFT10231
27 0558 000248 K ZUGSTANGE K10232
(MIT POS. 29,30, 52)
28 9203 114001 FLACHK.SCHRAUBE10234
29 0558 000254 PLATTE10235
30 0556 000125 ZYL.SCHR.10236
31 0558 000274 STANGE K10237
(MIT POS. 32, 33)
32 0558 000277 KUGELMUTTER10239
33 0558 000278 6KT.MUTTER10240
34 0558 000281 EXZENTER K10241
(MIT POS. 35)
35 0223 000648 GEWINDESTIFT10243
36 9380 700550 PASSFEDER 688510244
37 0558 200255 BREMSSTUECK K10245
37 (MIT POS. 7)10246
38 0558 200222 ROLLENHEBEL V10247
38 (MIT POS. 58, 72)10248
39 0558 000288 RIEMENSCHEIBE K10249
40 0558 200271 HANDRAD10250
41 0558 000296 GEWINDEBOLZEN10251
42 0558 000297 SCHUTZKAPPE10252
43 0558 000298 DRUCKFEDER10253
44 9353 000130 SICH.RING10254
45 9330 000108 SCHEIBE10255
46 9231 110128 6KT.MUTTER10256
47 0558 000300 SCHEIBE10257
48 0558 000272 LAGERBOLZEN10258
49 0557 000532 ROLLE10259
52 0558 000251 BLATTFEDER10260
55 0558 200106 ROLLE10261
56 0558 200162 FILZTEIL10262
57 0558 200161 WINKEL10263
58 0556 003087 KUNSTST.MUFFE10264
60 9204 201697 LINSENSCHR.10265
61 9234 000077 6KT.MUTTER 98510266
62 9330 900098 SCHEIBE 902110267
63 9204 201968 LINSENSCHR.10268
64 9234 000077 6KT.MUTTER10269
65 0570 000873 KERBSTIFT 147210270
66 0556 003087 KUNSTST.MUFFE10271
67 9041 100025 OELDOCHT10272
68 0271 000090 HANDRAD10273
69 9204 201967 LINSENSCHR.10274
70 0505 000020 GEW.STIFT10275
71 0791 001093 A SCHEIBE10276
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000301 A HEBEL K10279
1 (MIT POS..2-11)10280
2 0558 000301 K HEBEL10281
3 0558 000306 A BLATTFEDER10282
4 0558 000307 A BLATTFEDER10283
5 0558 000308 A BLATTFEDER10284
6 0558 000309 A BLATTFEDER10285
7 0558 000310 A BLATTFEDER10286
8 0558 000311 A BLATTFEDER10287
9 9202 003183 ZYL.SCHR.10288
10 9202 002948 ZYL SCHRAUBE10289
11 0558 000312 A HUELSE10290
12 0558 OOO315 KLEMMHEBEL K10291
(MIT PO. 13 - 16)
13 0558 000316 KLEMMHEBEL K10293
14 0558 000319 KURVENROLLE10294
15 9231 110128 6KT MUTTER10295
16 9202 003178 ZYL.SCHR.10296
17 0558 000324 HEBEL K10297
18 9357 000080 SICH.SCHEIBE10298
19 0558 000333 ZUGFEDER10299
20 0558 000352 EXZ.GABEL K10300
21 0558 000361 STICHST.ARM K10301
(MIT POS. 22)
22 9202 013328 ZYL.SCHRAUBE10303
23 Z123 000205 DISTANZHUELSE10304
24 9202 003178 ZYL-SCHRAUBE 8410305
25 9330 000108 SCHEIBE10306
26 9203 003653 ZYL.SCHR.10307
27 9330 000088 SCHEIBE10308
28 0558 000375 STELLHEBEL V10309
29 0265 000126 FILZTEIL10310
30 0558 000386 LASCHE V10311
31 9203 003028 ZYL.SCHR.10312
32 0558 000387 VERB.HEBEL V10313
33 0558 000392 KULISSENSTEIN10314
34 0558 000393 SCHEIBE10315
35 0558 000395 TRANSP.HEBEL K10316
36 0558 000399 STELLRING K10317
(MIT POS. 37)
37 0147 000203 GEW.STIFT10319
38 0556 000587 BEF.SCHRAUBE10320
39 0558 200739 BUCHSE10321
40 0558 000405 6KT-MUTTER10322
41 0558 000371 HALTEBLECH10323
42 0558 000369 DREHFEDER10324
43 0556 000585 SCHEIBE10325
44 0558 000304 HALTEKLOBEN10326
45 0558 000305 B FAECHERSCHEIBE10327
46 0558 000305 A SPANNSTIFT10328
47 0558 000305 SENKSCHRAUBE 96510329
48 0221 350690 BUCHSE10330
49 0558 201112 HEBEL10331
50 9202 002778 ZYL.SCHR.10332
51 9330 000098 SCHEIBE10333
56 9334 001150 PASSSCHEIBE10334
57 0558 201085 HALTER V10335
58 0558 201097 HALTER V10336
59 0558 201102 WINKEL10337
60 0558 201092 HEBEL V10338
61 9201 113268 6KT.SCHR.10339
62 0557 000783 ZAHNSCHEIBE10340
63 0558 201106 BOCK V10341
64 0558 201096 ZUGFEDER10342
65 0556 000103 STELLRING K10343
65 (MIT POS. 68)10344
66 9203 003653 ZYL.SCHR.10345
67 9330 000088 SCHEIBE10346
68 0702 000020 GEWINDESTIFT10347
69 9201 113277 6KT.SCHR.10348
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic typ
1 0558 000441 DREIARMHEBEL K10351
1 (MIT POS. 2)10352
2 9202 013328 ZYL.SCHR.10353
3 0558 000447 SCHALTZAHN10354
4 0212 000232 6KT-MUTTER10355
5 0558 200305 ZUGFEDER10356
6 0558 000450 KERBSTIFT 146910357
7 0558 000451 GELENK V10358
8 0558 000457 BUCHSE10359
9 9203 004031 ZYL-SCHRAUBE 8410360
10 9231 110108 6KT.MUTTER10361
11 9330 000098 SCHEIBE10362
12 0558 000459 ZUGFEDER10363
13 0558 000467 ROLLE10364
14 9354 000040 SPRENGRING10365
15 0558 000461 HEBEL V10366
16 0244 000823 SCHEIBE10367
17 9357 000060 SICH.SCHEIBE10368
18 0558 003793 HEBEL V10369
19 0558 003802 STUETZBLECH V10370
20 0558 003806 LASCHE V10371
21 0216 000098 ZYL-SCHRAUBE 8410372
22 9330 000088 SCHEIBE10373
23 0558 003817 ZUGSTANGE10374
24 0430 277360 SCHEIBE10375
25 0265 008555 GREIFRING10376
26 0558 003821 SPERRE10377
27 0558 000509 SCHEIBE10378
28 0558 000510 GEW.STIFT10379
29 9231 000388 6KT.MUTTER10380
30 0558 000510 A GREIFRING10381
31 0558 003791 UMSCHALTSICHERUNG K10382
(MIT POS. 1, 16 - 26, 29, 32, 35,
41)
32 0558 003826 ANSCHLAG10384
33 9202 002128 ZYL SCHRAUBE10385
34 9330 000108 SCHEIBE10386
35 0558 003829 A DREHFEDER K10387
(MIT POS. 33, 36 - 40)
36 0558 003823 BOCK10389
37 0558 003829 SCHR. DREHFEDER10390
38 0793 020535 BUCHSE10391
39 9330 000108 SCHEIBE10392
40 9203 004301 ZYL-SCHRAUBE 8410393
41 0973 513760 ZUGFEDER10394
42 0291 000537 BEHAELTER10395
43 0291 000538 DECKEL10396
44 Z111 000007 KERBNAGEL10397
46 0558 001373 HALTEBLECH10398
47 9731 001045 SCHLAUCH PVC10399
48 9041 100035 OELDOCHT10400
49 0271 001415 OELBEHAELTER10401
51 9050 050001 SCHUTZKAPPE10402
52 0556 003087 EINFUELLSTOPFEN10403
53 9740 000731 O-RING10404
54 0556 003088 BEF.STUECK10405
55 9206 100637 BLECHSCHR. 798110406
56 0739 000347 ZAHNSCHEIBE10407
57 0578 001020 LASCHE10408
58 0558 001362 SCHUTZBLECH10409
59 (MIT POS. 59)10410
59 0557 003010 ABZIEHBILD10411
60 9202 023288 ZYL-SCHRAUBE 8410412
61 9330 000127 SCHEIBE10413
62 9203 100618 ZYL.SCHRAUBE10414
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
006Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0578 000573 SCHNEIDBALKEN K10417
(MIT POS. 2-17, 20)
1 0558 000473 SCHNEIDBALKEN K **10419
(MIT POS.2-17, 20)
2 0578 000575 SCHNEIDBALKEN10421
3 0558 000475 DRUCKSTIFT10422
4 0557 000992 DECKPLATTE10423
5 9203 003048 ZYL-SCHRAUBE 8410424
6 0558 000478 DRUCKKEIL10425
7 0558 000479 SCHRAUBE10426
8 9330 200098 SCHEIBE10427
9 0558 000481 DRUCKFEDER10428
10 0557 001004 KLEMMFEDER10429
11 9203 003078 ZYL.SCHRAUBE10430
12 9203 003048 ZYL-SCHRAUBE 8410431
13 0569 003612 DISTANZHUELSE10432
14 1001 009247 SCHEIBE10433
15 0578 000591 BLATTFEDER10434
15 0558 000484 KLEMME **10435
16 9203 003961 ZYL.SCHRAUBE10436
16 0558 000485 RÄNDELSCHRAUBE **10437
17 0244 000823 SCHEIBE10438
18 0558 000951 ZUGFEDER10439
19 0558 000494 ACHSE10440
20 0223 000238 GEW.STIFT10441
21 0558 000495 GEW.STIFT10442
22 TG42 000073 6KT.MUTTER10443
23 9203 100001 LINSENSCHRAUBE10444
25 0578 001503 AMBOSSKOERPER10445
26 0578 001504 BLATTFEDER10446
27 9201 100001 6KT. SCHRAUBE10447
28 0244 000823 SCHEIBE10448
29 0558 001249 SPREIZERBLOCK10449
30 0558 000732 ZAPFENSCHR.10450
32 0558 001252 PLATTE10451
33 0558 001253 LASCHE10452
34 0911 000339 FL.RD.SCHR.10453
35 0578 001515 ANSCHLAG10454
36 0556 001686 ZYL.SCHRAUBE10455
37 9203 003668 ZYL.SCHRAUBE10456
38 9330 000088 SCHEIBE10457
39 MESSER *10458
40 SCHNEIDBLOCK *10459
41 0211 000511 FEDERSTIFT10460
42 0558 000503 ANSCHLAG10461
43 0558 007215 ANSCHLAG10462
nur für Kl.558-231391
nur für Kl.558-331391
44 0558 000501 ABFALLROHR V10465
45 9203 003668 ZYL.SCHRAUBE10466
46 0902 000731 STIFT** (OHNE ABB.)10467
47 0578 008649 ANSCHLAG10468
48 9203 100002 FLACHKOPFSCHR.10469
* TEILE NR. SIEHE E-
EINRICHUNT.
**TEILE FÜR KL. 558-21301,-
31391
**TEILE FÜR KL. 558-41291,-
51301
***TEILE FÜR KL. 558-331391
FÜR KL. 558-231391
FÜR KL. 558-251301
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
007Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic typ
1 0558 006011 GRUNDPLATTE K10479
(mit Pos. 2 - 13)
2 0558 006012 PLATTE V10481
3 9203 100631 FLACHKOPFSCHR.10482
4 9330 000088 SCHEIBE10483
5 0558 006021 HEBEL V10484
6 0558 006027 FAENGER V10485
7 0558 006031 KLEMMFEDER10486
8 0558 006032 FILZTEIL10487
9 9203 002421 SCHRAUBE10488
10 9357 000040 SICH.SCHEIBE10489
11 0558 006036 FEDER10490
12 0558 006037 ZUGSTANGE10491
13 0556 001676 A ANSATZSCHRAUBE10492
14 0578 004821 FINGERSCHUTZ K10493
(MIT POS 15 BIS 28, 30)
15 0578 004823 SCHUTZBLECH10495
15 0558 006041 FINGERSCHUTZ K *10496
16 9203 003022 ZYL.SCHR.10497
17 0578 004825 HALTEWINKEL10498
18 0420 000368 ANSATZSCHRAUBE10499
19 0578 004827 HALTEWINKEL10500
20 0578 004828 ZAPFENSCHRAUBE10501
21 0578 004829 DREHFEDER10502
22 0578 004831 AUGENSCHUTZ10503
23 9204 201827 LINSENSCHR.10504
24 9205 101938 GEWINDESTIFT10505
25 9330 000087 SCHEIBE10506
26 9231 110057 6KT.MUTTER10507
27 0558 010177 SCHUTZBUEGEL10508
28 9204 201827 Fl.KOPFSCHR.10509
29 0558 000229 SCHUTZBUEGEL10510
30 0578 000612 KOPFDECKEL10511
* TEILE FÜR 558-21301,-31391,
558 -41291,-51301
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
008Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000521 STOFFTRAGEPLATTE V10517
(MIT POS 2, 3, 4 )
2 0557 000018 FUEHRUNGSROHR10519
3 0558 000737 FUEHRUNGSBOLZEN10520
4 0558 001021 FUEHR.STEIN K10521
5 0557 001976 FUEHRUNGSROHR10522
6 9840 120027 BEF.SCHELLE10523
7 9203 003653 ZYL.SCHR.10524
8 0558 000527 WINKEL10525
9 9203 003648 ZYL.SCHR.10526
10 0558 000531 REGULIERSCHIENE10527
11 0558 000535 HALTESTUECK10528
12 9203 003668 ZYL.SCHR.10529
13 9330 000088 SCHEIBE10530
14 0558 007231 SCHIEBER K10531
(MIT POS 12 15)
15 9305 002450 SPANNSTIFT10533
16 0558 000551 LAENGENSKALA10534
17 9202 002063 ZYL.SCHRAUBE10535
18 9330 200098 SCHEIBE10536
19 0557 000855 GELENKANSCHLAG10537
20 0558 000706 DRUCKSCHIENE V10538
21 0558 000710 SCHRAUBE10539
22 9231 000378 6KT.MUTTER10540
23 0558 000566 BOLZEN10541
24 0558 000567 DRUCKFEDER10542
25 0558 000568 HALTEBLECH10543
26 0557 001824 ANSCHLAG10544
27 0557 000350 EINSTELLSTUECK10545
28 0219 000353 LINSENSCHRAUBE10546
29 0557 000352 PLATTENHALTER10547
30 0557 000353 DRUCKFEDER10548
31 0558 000610 SCHRAUBE10549
32 0558 000547 SCHRAUBE10550
33 0558 000698 DRUCKKNOPF10551
34 1001 000194 SPANSTIFT10552
35 0557 000315 FEDER10553
36 0557 000326 ZUGFEDER10554
37 0558 006131 SCHRAUBE10555
38 0557 000329 FUEHR.SCHIENE10556
39 0558 000718 ANSATZSCHRAUBE10557
40 0558 000721 FUEHR.SCHIENE K10558
(MIT POS 42 43 44)
41 0558 000724 FUEHRUNGSSCHIENE10560
41 (MIT POS. 42, 43, 44)10561
42 0558 000732 SCHRAUBE10562
43 9330 000088 SCHEIBE10563
44 0558 000734 GEGENPLAETTCHEN10564
45 0558 007820 LASCHE10565
46 0558 007821 WINKEL10566
47 9203 003048 ZYL-SCHRAUBE 8410567
48 9330 000068 SCHEIBE10568
49 0265 008555 GREIFRING10569
50 0558 007241 KLEMMSTUECK K10570
(MIT POS 51)
51 9203 003668 ZYL.SCHRAUBE10572
53 0558 007240 SKALABLECH10573
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
009Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
2 0558 001874 WELLE10576
3 0558 001877 HEBEL10577
4 0558 000950 KERBSTIFT 146910578
5 9202 002908 ZYL.SCHRAUBE10579
6 9380 710520 PASSFEDER 688510580
7 0570 000664 STELLSCHRAUBE10581
8 Z118 000016 DRUCKSTÜCK10582
9 9231 110128 6KT.MUTTER10583
10 0557 001843 A SCHEIBE10584
11 0558 001887 SEITENTEIL10585
12 0558 001890 SEITENTEIL10586
13 0558 001891 BOLZEN10587
14 9203 004277 ZYL-SCHRAUBE10588
15 9305 002450 SPANNSTIFT10589
16 0558 000621 KLAMMERARM10590
17 0558 000622 KLAMMERARM10591
18 0558 001897 STELLRING10592
19 0570 000055 GEWINDESTIFT10593
20 0558 001902 KLEMME10594
21 0558 001905 KLEMME10595
22 9202 003307 ZYL.SCHR.10596
23 9202 002908 ZYL.SCHR.10597
24 9231 000388 6KT MUTTER10598
25 9330 000108 SCHEIBE10599
26 0558 001911 SCHEIBE10600
27 9380 520220 TELLERFEDER 209310601
28 0578 000758 LAGERBOCK V10602
29 9202 003178 ZYL.SCHR.10603
30 0558 000637 ZUGFEDER10604
31 0558 000650 LAGERSCHRAUBE10605
32 9330 000127 SCHEIBE10606
33 9231 110137 6KT.MUTTER10607
34 0558 000656 HANDHEBEL V10608
(MIT POS. 35 , 36)
35 0570 001282 KUGELKNOPF10610
36 0558 000660 A SCHLAUCH10611
37 0556 005040 GEWINDESTIFT10612
38 9203 113701 FLACHKOPFSCHR.10613
39 9231 110058 6KT.MUTTER10614
40 0558 000664 LAGERBOLZEN10615
42 0558 000666 VERB.BOLZEN10616
43 0558 000649 KLAMMERSCHL.HEBEL10617
45 0578 000731 STELLSCHRAUBE V10618
(MIT POS. 46,47,48)
46 0578 000731 A STELLSCHRAUBE10620
47 9231 000388 6KT.MUTTER10621
48 0578 000732 A DRUCKFEDER10622
49 0578 001614 ABDECKUNG10623
50 0219 000353 LINSENSCHRAUBE10624
51 0557 000418 DRUCKFEDER10625
52 0558 000681 AUSSCHALTHEBEL V10626
53 9339 000098 SCHEIBE10627
54 0558 000687 SCHALTZAHN10628
55 9203 003958 ZYL.SCHRAUBE10629
56 0558 000691 BOLZEN10630
57 9201 112878 6KT.SCHRAUBE10631
58 0558 000693 SCHEIBE10632
59 0558 005016 ANSCHLAG10633
60 0223 000648 GEW.STIFT10634
61 0558 000676 DREHFEDER10635
62 0558 000674 HÜLSE10636
63 0558 000671 EINSCHALTHEBEL10637
64 9330 000098 SCHEIBE10638
65 9203 004011 ZYL.SCHRAUBE10639
66 0558 000685 BUCHSE10640
67 0244 000401 SCHEIBE10641
68 9203 002477 ZYL.SCHRAUBE.10642
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
010Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000753 STEUERKURVENGEH. K10645
(MIT POS 2)
2 9305 003300 SPANNSTIFT10647
3 0558 000766 ANSATZSCHRAUBE10648
4 0557 000057 FUEHRUNGSSCHUH10649
5 0558 000769 GEWINDESTIFT10650
6 9231 011137 6KT.MUTTER10651
7 KURVENSCHEIBE*10652
8 0558 000793 SCHLIESSNOCKEN10653
9 9203 003653 ZYL.SCHR.10654
10 0558 000799 ROLLE K10655
11 0557 000105 LAGER10656
12 9201 113697 6KT.SCHR.10657
13 9330 000127 SCHEIBE10658
14 0558 000814 FUEHRUNGSBLECH10659
16 0558 000822 LASCHE10660
17 9202 043297 ZYL.SCHR.10661
18 0558 000820 GEWINDESTIFT10662
19 9400 000168 FED.DRUCKSTÜCK10663
20 9231 000397 6KT.MUTTER10664
21 0558 000824 BREMSBAND V10665
(bis 31.12.2000) (up to 31.12.2000)
22 0558 000830 KLOBEN10667
(bis 31.12.2000) (up to 31.12.2000)
23 9203 003961 ZYL.SCHR.10669
(bis 31.12.2000) (up to 31.12.2000)
24 0558 000832 GEWINDESTIFT10671
(bis 31.12.2000) (up to 31.12.2000)
25 9231 110128 6KT.MUTTER10673
(bis 31.12.2000) (up to 31.12.2000)
26 0558 000834 DRUCKFEDER10675
(bis 31.12.2000) (up to 31.12.2000)
27 9330 000088 SCHEIBE10677
(bis 31.12.2000) (up to 31.12.2000)
28 0558 000931 RIEMENSCHUTZ V10679
29 9201 113267 6KT.SCHR.10680
30 0244 000604 A SCHEIBE10681
31 0558 000008 BOLZEN10682
32 9202 003358 ZYL.SCHR.10683
33 9202 003323 ZYL.SCHR.10684
34 0558 000007 SCHRAUBE10685
35 0558 000762 KLOBEN10686
36 0578 001493 ANSCHLAGPUFFER10687
37 0558 000766 ANSATZSCHRAUBE10688
38 9231 110128 6KT.MUTTER10689
39 0558 001088 SCHEIBE10690
* SIEHE TAFEL 25
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
011Tafel/ Table:
Seite/ Page:
1 von/ of
2
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000864 SCHNECK.WELLE10695
2 9041 100203 OELDOCHT10696
3 9041 100203 OELDOCHT10697
4 0578 000948 SPERRGETR.RING10698
(MIT POS. 5)
5 0578 000868 PASSKERBSTIFT10700
6 9380 700540 PASSFEDER 688510701
7 0558 000870 K STELLRING K10702
(MIT POS. 8)
8 0244 000700 GEWINDESTIFT10704
9 0911 000675 SICH.RING10705
10 0578 000951 SCHEIBE10706
11 0557 001531 TRANSP.RADGEH.10707
12 9202 002507 ZYL.SCHRAUBE10708
13 9231 000377 6KT.MUTTER10709
14 0557 000764 SPLINT DIN 9410710
15 0558 000884 SCHNECKE K10711
(MIT POS.16)
16 9205 102783 GEWINDESTIFT10713
18 0558 000892 SCHNECKE10714
18 (MIT POS. 16)10715
20 0558 000901 BREMSKLAMMER K10716
(MIT POS.22,70-74)
21 0558 000902 BREMSKLAMMER *10718
22 0558 000903 BREMSKLAMMER10719
23 0558 000901 BLATTFEDER *10720
24 0558 000901 BLATTFEDER *10721
25 0376 000132 BEF.SCHRAUBE *10722
26 0558 000907 SCHRAUBE *10723
27 9231 000368 6KT MUTTER *10724
28 0558 000911 A RIEMENSCHEIBE K10725
(MIT POS 29)
29 9202 013328 ZYL.SCHRAUBE10727
30 0558 000913 HALTER10728
31 0558 000914 BLATTFEDER10729
32 0558 000915 BLATTFEDER10730
33 0558 000916 BLATTFEDER10731
34 9202 003178 ZYL.SCHR.10732
35 0558 000918 BUCHSE10733
36 0558 000919 KUPPLUNGSRING V10734
37 0558 000920 FEDER10735
38 0558 000921 SICH.BLECH 46210736
39 9352 000250 SICH.RING10737
40 0558 000922 BUCHSE10738
41 0558 000923 KUPPLUNGSRING10739
42 0558 000924 KUPPLUNGSBELAG10740
43 0558 000925 SCHEIBE10741
44 0558 000926 RING10742
45 0558 000834 DRUCKFEDER10743
46 9330 000207 SCHEIBE10744
47 9231 011218 6KT.MUTTER10745
48 0558 000938 MITNEHMER10746
49 0558 000939 HALTEBLECH10747
50 9203 003948 ZYL.SCHR.10748
51 0578 000944 GETRIEBERAD K10749
(MIT POS.52)
52 0223 000646 GEW.STIFT10751
53 0578 000950 A ROLLENLAGER10752
54 0578 000950 FREILAUF10753
55 0558 200719 WELLE10754
56 0576 001833 HANDKURBEL K / bis 01. 199910755
(MIT POS 57-62)
56 0577 100093 HANDKURBEL / ab 02. 199910757
57 0576 001836 LAGER10758
58 0556 000729 KURBELARM V10759
59 1001 009108 ANSATZSCHRAUBE10760
60 0556 000738 ANSATZSCHRAUBE10761
61 0556 000737 DREHFEDER10762
62 0556 000736 SPERRSTUECK10763
63 0998 881630 PASZSCHEIBE10764
64 0557 001530 TRANSP.GEHÄUSE **10765
65 0557 001529 SPERRGETR.RING **10766
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
011Tafel/ Table:
Seite/ Page:
2 von/ of
2
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
66 0558 000866 SPERRGETR.RAD K **10767
(MIT POS.69)
67 0557 001526 BLATTFEDER **10769
68 0557 001528 ROLLE **10770
69 0223 000646 GEW.STIFT **10771
70 0211 003028 MUTTER10772
71 0933 078999 GEW.STIFT10773
72 9357 000060 SICHER.SCHEIBE10774
73 0718 000099 BOLZEN10775
74 9380 500100 TELLERFEDER10776
75 9202 002908 ZYL. SCHR.10777
76 0558 200920 HANDKURBEL MIT WELLE10778
* NUR FÜR BREMSKLAMMER
(bis 04.95) (up to 04.95)
** NUR FÜR 558-21301,-31391,
** NUR FÜR 558-41291,-51301
Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
012Tafel/ Table:
Seite/ Page:
1 von/ of
1
Ausgabe/ Edition: 01/2003
Klasse/ Class: 0558
Grundtyp Basic type
1 0558 000841 SCHLIESSHEBEL10786
2 0558 000843 LAGERBOLZEN10787
3 9231 110147 6KT.MUTTER10788
4 0558 000846 ZUGFEDER10789
5 0557 000259 ROLLE10790
6 0558 000850 ZAPFENSCHRAUBE10791
7 9231 110128 6KT.MUTTER10792
8 0558 000853 VERLAENGERUNG10793
9 0558 005028 6KT.SCHR.10794
10 0558 005029 SCHRAUBE10795
11 0211 000539 ABSTANDSRING10796
12 9202 002893 ZYL.SCHR.10797
13 9330 000108 SCHEIBE10798
14 0557 003002 AUFLAGEPLATTE10799
15 0557 003003 ANSCHLAG10800
16 0557 003004 ANSCHLAG10801
17 0224 001219 SCHRAUBE10802
18 9330 000068 SCHEIBE10803
20 0558 000947 STEUERHEBEL V10804
22 0558 003825 DRUCKSTUECK10805
23 9203 003653 ZYL.SCHR.10806
24 0557 000158 FILZTEIL10807
25 9203 003648 ZYL.SCHR.10808
26 9330 000088 SCHEIBE10809
27 0558 000941 KUGELBOLZEN10810
29 9330 000108 SCHEIBE10811
30 9330 400067 SCHEIBE10812
31 0558 000951 ZUGFEDER10813
32 0556 000103 STELLRING10814
(MIT POS 33)
33 0702 000020 GEWINDESTIFT10816
35 9203 004288 ZYL-SCHRAUBE 8410817
36 0558 000966 OELFAENGER10818
37 9203 004258 ZYL-SCHRAUBE 8410819
38 0558 000971 SCHNECKENRAD K10820
(MIT POS.39)
39 9205 102783 GEWINDESTIFT10822
40 0558 000976 STELLRING10823
41 0244 000700 GEWINDESTIFT10824
42 0578 001032 ANTRIEBSWELLE10825
43 9357 000140 SICH.SCHEIBE10826
44 0558 000984 SCHEIB HALTER K10827
(MIT POS 45)
45 9202 013318 ZYL.SCHR.10829
46 0558 000989 STIFTSCHRAUBE10830
47 9231 110108 6KT.MUTTER10831
48 0558 000993 NOCKENSCHEIBE10832
49 0558 000995 STEUERHEBEL V10833
50 9203 003701 ZYL.SCHRAUBE10834
51 9231 110058 6KT.MUTTER10835
52 0558 001009 ZAPFENSCHRAUBE10836
53 0558 001010 ZUGFEDER10837
54 0558 001011 ROLLENBOLZEN K10838
(MIT POS.. 55 u. 56)
55 0557 001843 A SCHEIBE10840
56 9231 011177 6KT.MUTTER10841
57 0558 001021 FUEHR.STEIN K10842
58 KURVENSCHEIBE *10843
59 KURVENSCHEIBE *10844
60 0558 000856 SCHALTSTUECK10845
61 0216 000073 SCHEIBE10846
62 0558 007259 NOCKENSCHEIBE10847
* TEILE NR. SIEHE E- EINRICHT.
Loading...
