Dune HD Duo is an all-in-one solution for up to Full HD (1080p) video playback.

Key Features

● The newest Sigma Designs 8642/8643 media processor: enjoy excellent playback and performance

of interactive features.

● HDD player: connect an HDD to the player and play content directly from the HDD.

● Network player: connect the player to a local network and play content directly from PC or NAS (UPnP,

SMB, NFS).

● MKV player: play HD and SD video in a popular MKV format and other modern video file formats,

including top quality HD video with very high bitrate.

● RealD: watch 3D video in this ultra modern format used in cinema for the latest movies.

● HD audio: enjoy top-quality audio tracks (Dolby TrueHD, DTS HD Master Audio, LPCM, FLAC).

● 3 USB ports: conveniently connect HDDs, USB flash drives, USB card readers and other USB storage

devices.

● Two HDD racks with hot swap function: easily and quickly insert and exchange up to two internal 3.5’’

SATA HDDs.

● SD card slot: easily play media files on SD memory cards from your camera or other devices, or use an

SD memory card as a local or system storage (required for BD Live function).

● HDMI 1.3: ensure the best possible quality of HD video and HD audio.

● A rich set of standard A/V connectors: use S/PDIF optical audio, stereo audio, component video,

composite video outputs to easily connect any A/V equipment.

● Extended support for Dolby TrueHD and DTS HD Master Audio: output bitstream (up to 7.1 channels)

or decode to LPCM (up to 7.1 channels) for maximum flexibility when connecting audio equipment, and for extended support of advanced playback features (such as Picture-in-Picture).

● Video output flexibility: output video in any resolution and format (from SD to 1080p, 24p/PAL/NTSC).

● Upscaling: high quality upscaling of DVD and any other SD video content to Full HD (1080p) or other

HD resolution.

● File browser: convenient file browser with powerful file management (copy, move, delete, rename,

organize, sort).

Dune HD Duo Quick Start Guide

Extra Functions

● High-quality music playback: play very high-quality (up to 192 Khz / 24-bit) music files in various

formats (FLAC, Monkey’s Audio APE, WAV/PCM, DTS, etc).

● Playlists: build playlists from your folders, use your own playlists, use repeat and shuffle functions.

● NAS function: access files on storage devices (HDD, optical drive, etc) attached to the player from the

local network (using SMB or FTP).

● BitTorrent: use built-in BitTorrent client to download files from P2P networks.

● Customizable user interface: work with media collections using cover art and icon browsing (with Full

HD graphics).

● Flash applications: extend the player functionality with FlashLite applications.

● Internet radio: playback and record various Internet radio stations (HTTP/MP3).

● IPTV: playback and record IPTV streams (multicast UDP/RTP) from your Internet provider*.

● Digital TV option: playback and record Digital TV channels using an optional Digital TV USB dongle**.

● Internet browsing: view Internet Web sites on your TV using the built-in Web browser***.

* Check availability of multicast UDP/RTP streams with your Internet provider.

** Digital TV USB dongle is not included; this option can be purchased separately.

*** Built-in Web browser has limitations and may not allow to view some Internet Web sites.

English

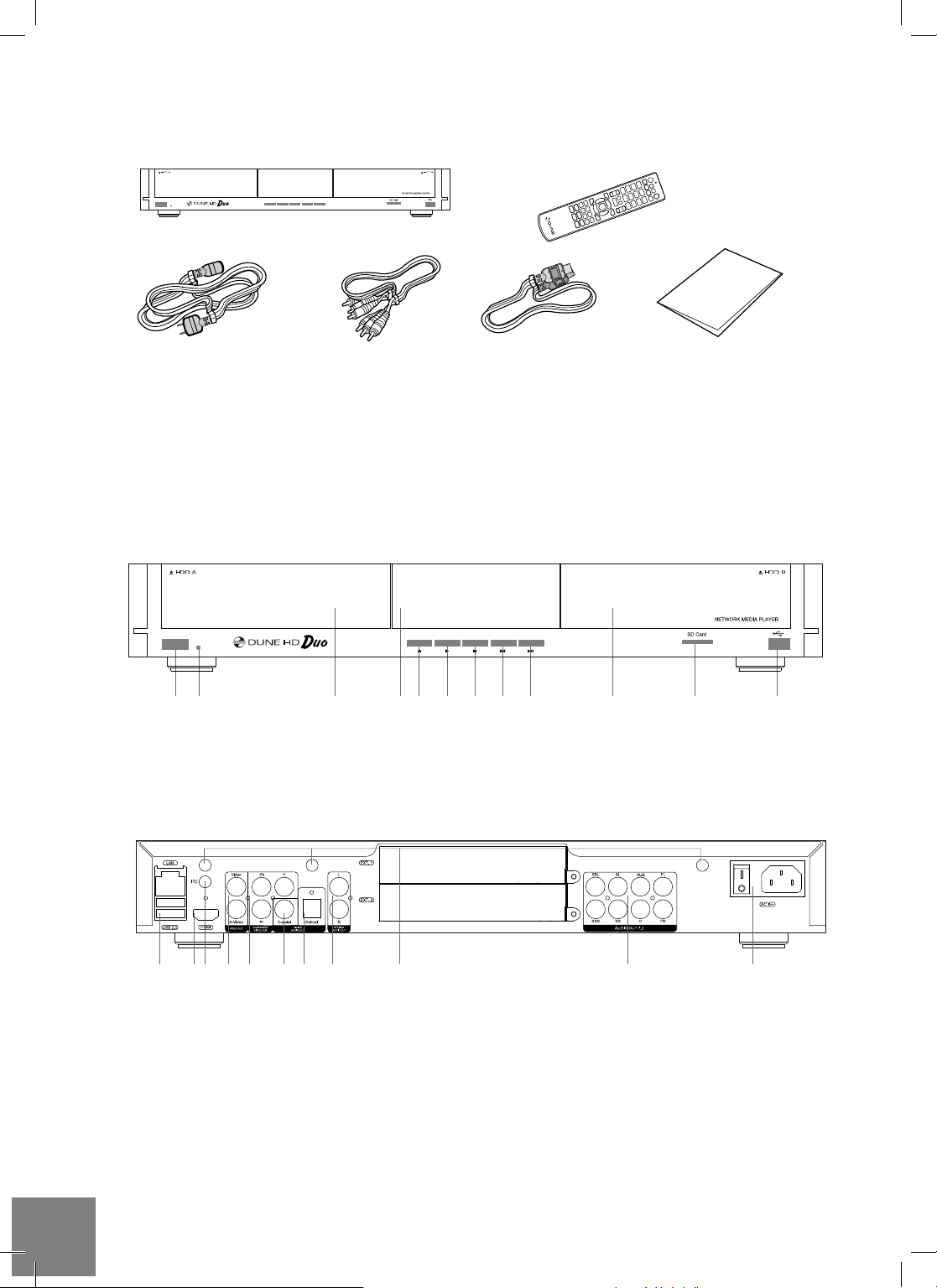

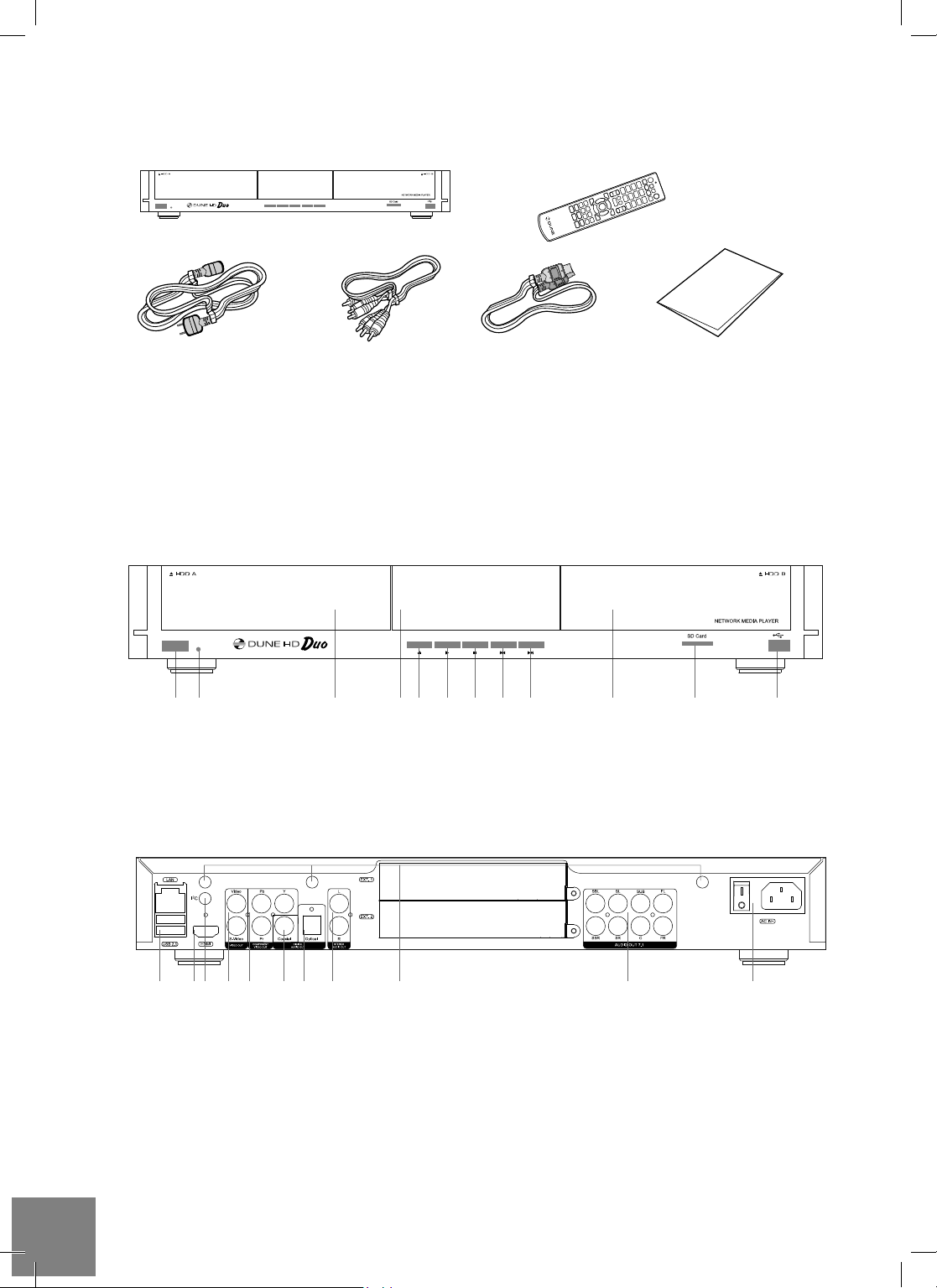

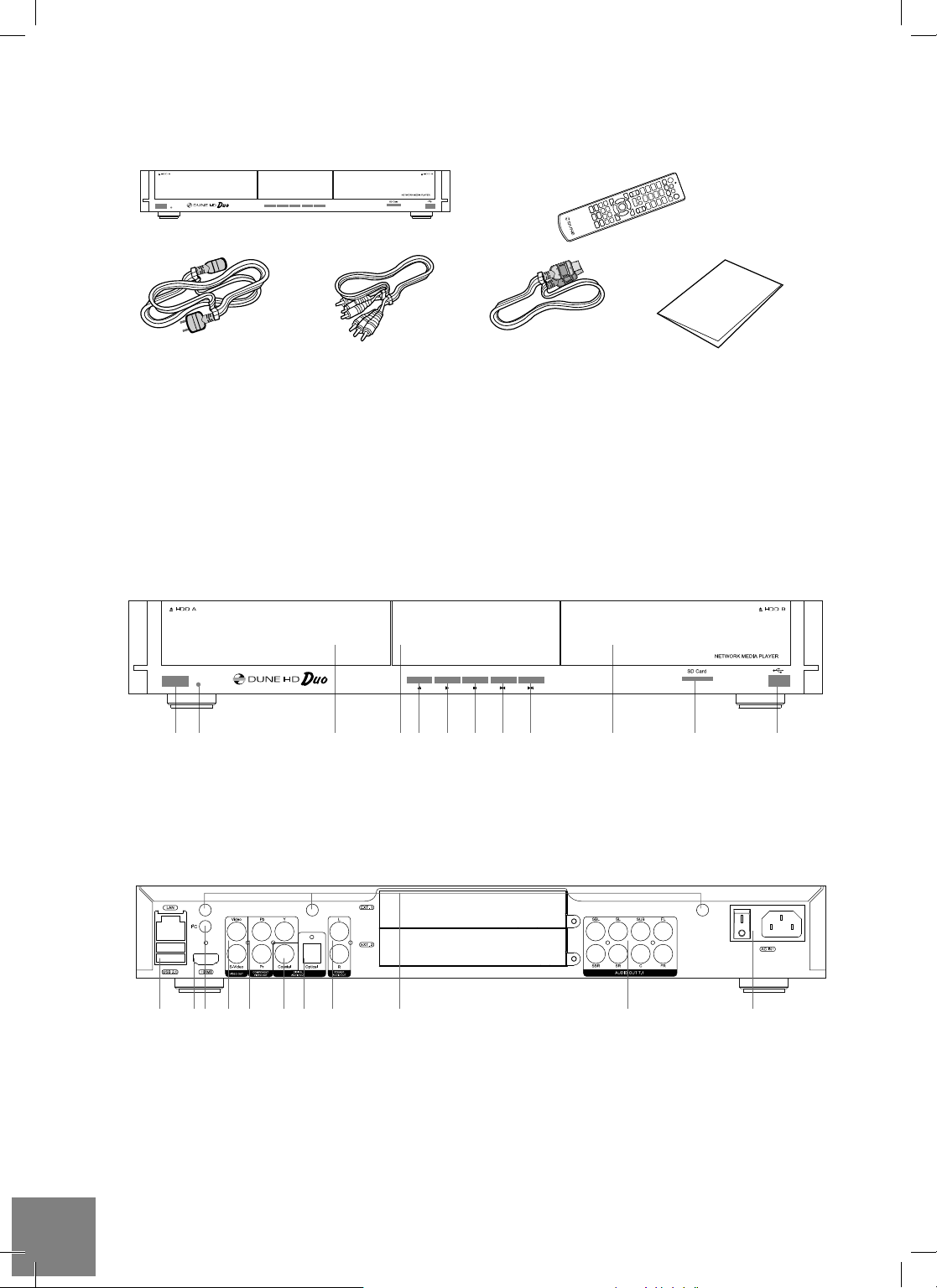

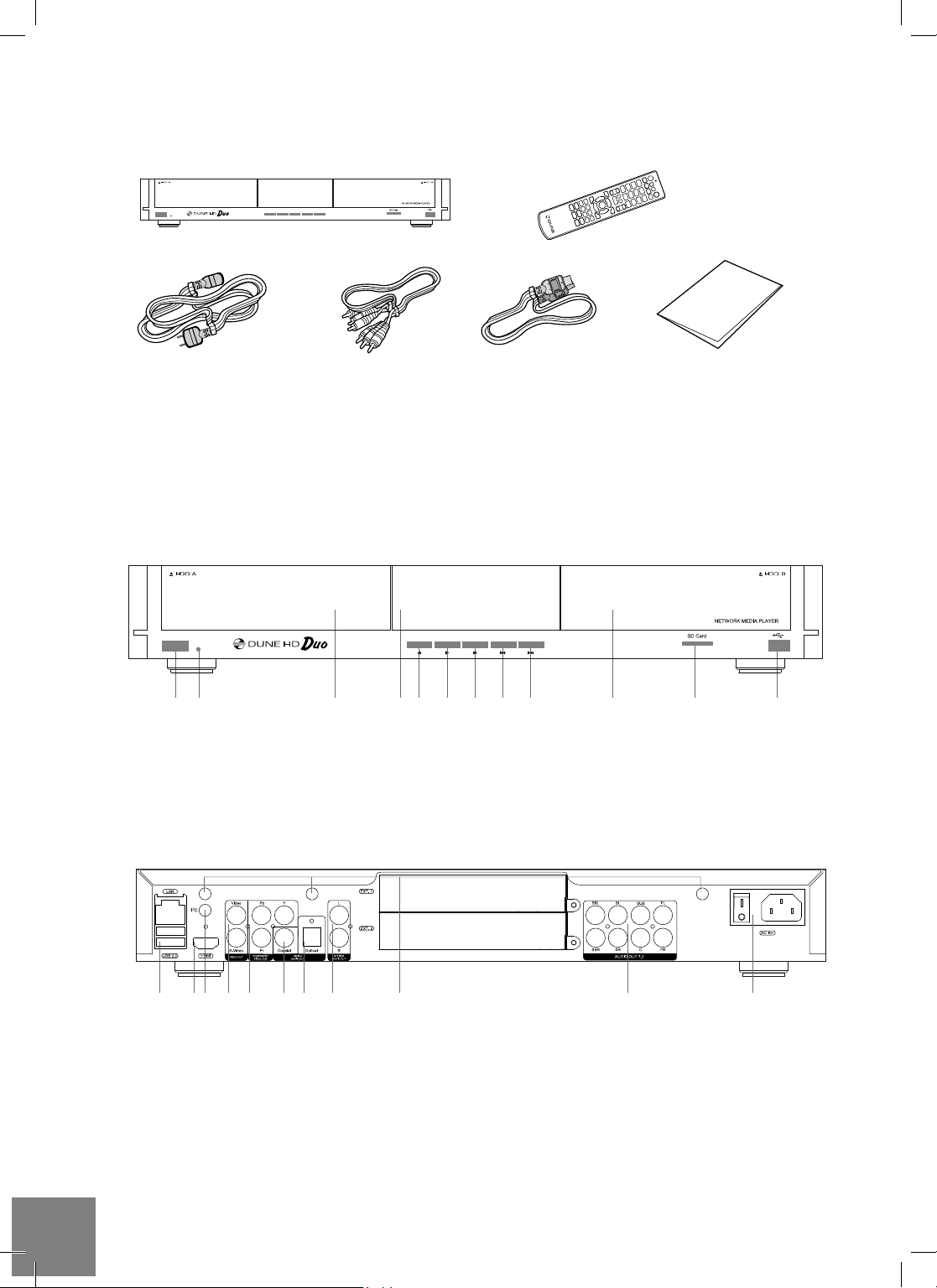

Package Contents

356

1. Dune HD Duo media player

2. Remote control (batteries may not be included)

NOTE: Additional items (optional) may be included into the package, depending on player configuration,

region, and distributor.

3. Power supply cord

4. AV cable

5. HDMI cable

6. Quick start guide

Exterior

Front view

12 3 456789 10 11 12

1. On/off button

2. LED indicator

3. HDD rack A

4. Display

5. EJECT

6. PLAY/PAUSE

7. STOP

8. PREV

9. NEXT

10. HDD rack B

11. SD card slot

12. USB 2.0 host

Rear view

12345678 9 10 11

1. LAN and 2xUSB 2.0 host

2. HDMI 1.3

3. Dedicated bus connector (I

connecting external devices)*

4. Composite video and S-Video output

5. Component (Y/Pb/Pr) video output

* Not for headphones or other A/V devices; connecting headphones or other A/V devices may damage your

equipment

Dune HD Duo Quick Start Guide

C) (for future

6. Coaxial digital audio output

7. Optical digital audio output

8. Analog stereo (left/right) audio output

9. Openings for optional Wi-Fi antennas

10. Multichannel (7.1) analog audio output

11. AC power and power switch

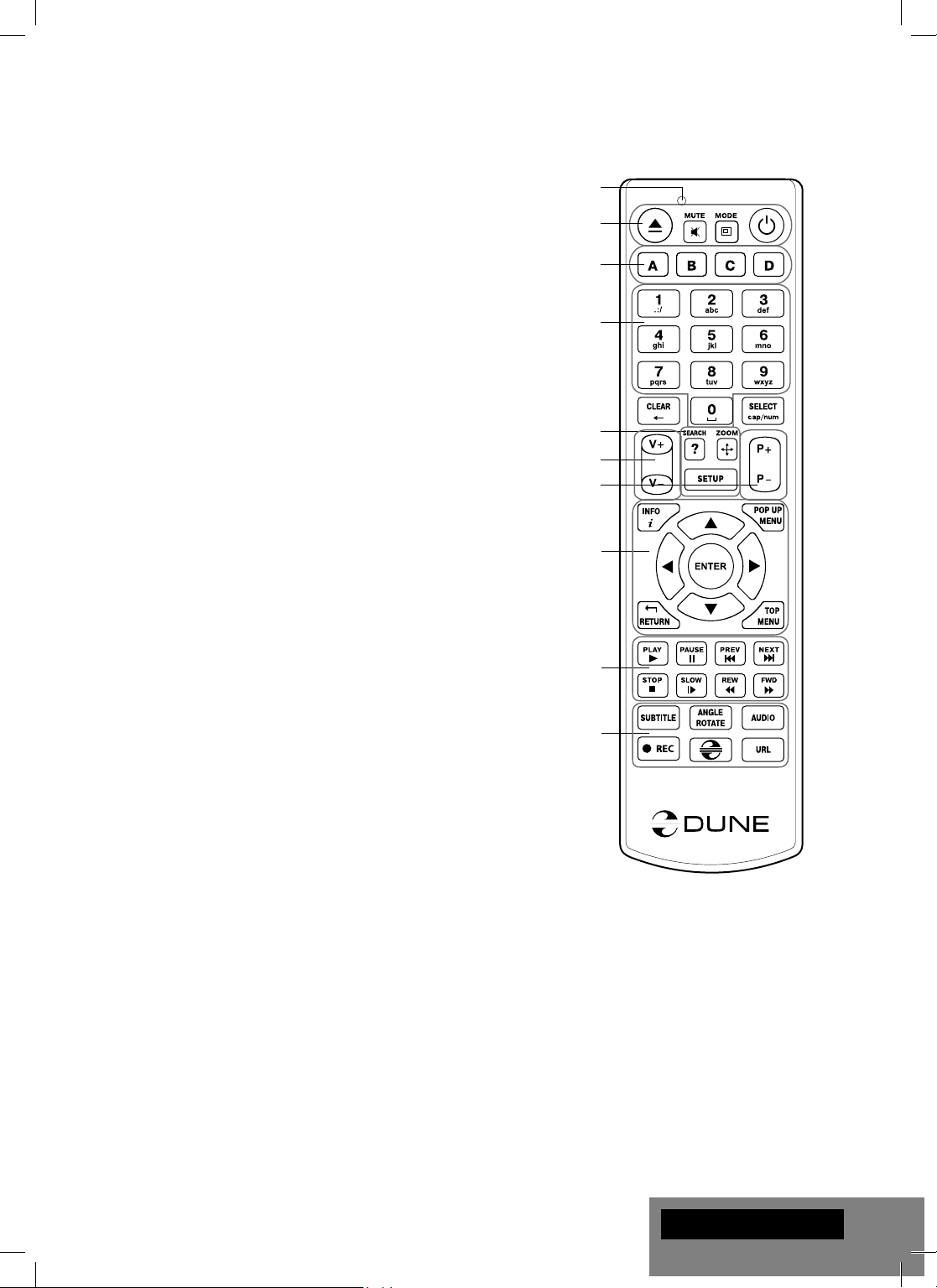

Remote Control

1. Command indicator — ﬂ ashes in response to RC button pressing.

2. EJECT — open/close the optical drive tray. MUTE — turn the

sound on/off. MODE — switch the video output mode; control some other player functions. POWER — toggle the standby mode.

3. A (Red), B (Green), C (Yellow), D (Blue) — access Blu-ray disc

features; control some other player functions.

4. 0–9 — enter numbers and text; control some other player func-

tions.

5. SEARCH — jump to a speciﬁ ed playback position. ZOOM — change the zoom factor for the video content being played. SET- UP — enter/leave the setup menu; adjust playback settings during playback.

6. V+/V- (volume up / volume down) — adjust the volume.

7. P+/P- (page up / page down) — scroll up and down in various

lists; control some other player functions.

8. Arrows

(LEFT, RIGHT, DOWN, UP), ENTER, RETURN, TOP

MENU, POP UP MENU, INFO — main buttons for controlling the player (navigate across the items on the screen, open/use the currently selected item, go back to the previous screen, go to main menu, show popup menu with actions, show information, control some other player functions).

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT — control the playback.

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL —

control the playback and some other player functions.

NOTES:

● Use alkaline AAA batteries.

● Observe polarity when inserting batteries.

● Direct the remote control to the player. There must be no obstacles

between the RC and the player.

● If RC functions only at short distances or stops functioning, make

sure to replace the batteries.

● Some RC buttons may have several functions depending on the

current player mode.

● Some RC buttons may be available only in certain player m

odes or

only during playback of a certain content.

English

Getting Started

Remove the transparent protecting film from the front panel of the player to ensure good look of the player.

Ensure there is enough space around the player for proper cooling. The space at each side should be not less than 10 cm.

Ensure the RC has batteries installed.

Connect the player to your TV and to other A/V equipment in an appropriate way. Use HDMI connection to get the best possible quality of video and audio. Make sure to switch off the player and all relevant A/V equipment before connecting them. Ensure your TV and other A/V equipment are configured to use proper inputs.

Switch on the player. The player will perform its initial loading procedure, which may take up to about 1 minute. During the loading procedure, "DUNE" logo is shown on the TV.

● If you do not see "DUNE" logo on the TV when you switch on the player, it may mean some problem with the connection between the player and the TV or that a wrong video input is chosen in the TV or A/V receiver/switch. In such a case, recheck the cables and the settings of the TV or A/V receiver/switch, or try to use different cables or a different way of connecting the player to the TV.

● If you see "DUNE" logo on the TV when you switch on the player, but then the picture disappears and no other picture appears during at least 10 seconds, it may mean that a wrong video output mode is configured in the player. In such a case, press the "MODE" RC button, and then press one of the RC buttons "1", "2", "3", "4" or "5" to switch to a different video output mode (see "Quick Setting of Video Output Mode").

Finally, you should see the main screen of the player menu. The main screen shows items allowing to use different player functions and access all storage devices and network drives connected to the player.

Adjust the player settings as needed using "SETUP" item on the main screen of the player menu (or by pressing the "SETUP" RC button). In particular, you may want to adjust video settings, audio settings, and network settings.

To choose the language of the player menu, use “Setup / General / Interface language” setting.

Use the RC buttons "LEFT", "RIGHT", "UP", "DOWN", "ENTER", "RETURN" to navigate through the player menu. Use the "MENU" RC button to show the list of available commands. Use the "INFO" RC button to show the information about the selected item.

Quick Setting of Video Output Mode

The “MODE” RC button allows quick setting of video output mode without entering the player setup menu. This way of video output conﬁ guration may be required if you see no picture on the screen after connect- ing your player to a TV.

Press the “MODE” RC button and then one of the RC buttons “1”, “2”, “3”, “4”, or “5” to switch to one of the following video output modes respectively:

1. Composite/Component, PAL

2. Composite/Component, NTSC

3. HDMI, 480i, 60 Hz

4. HDMI, 720p, 60 Hz

5. HDMI, 1080i, 60 Hz

After you see a picture on the TV, press the “ENTER” RC button, and then go to the player setup menu to perform a more precise conﬁ guration of the video output mode if needed.

NOTE: The procedure of quick setting of video output mode can not be used during playback. To ensure this procedure can be used, switch the player off, then switch the player on, and the wait about 1 minute to ensure the player loading is ﬁ nished.

Dune HD Duo Quick Start Guide

Connecting USB Drives

To connect a USB drive, ensure you are on the main screen of the player menu and connect the USB drive to an USB port of the player. The player will recognize the USB drive, and will show an item corresponding to the USB drive on the main screen.

When connecting a USB drive requiring signiﬁ cant power (such as USB HDD), use an external power supply for the USB drive. Power provided by the USB ports of the player may not be enough for correct functioning of the USB drive.

Do not disconnect or switch off the USB drive when some write operation is in progress.

Using Internal HDD

To insert the internal 3.5” SATA HDD, ensure you are on the main screen of the player menu, open the HDD rack door, insert the HDD into the HDD rack and close the HDD rack door. The player will recognize the internal HDD, and will show an item corresponding to the internal HDD on the main screen of the player menu.

Do not eject the internal HDD when some write operation is in progress.

It is recommended to use “green” HDD models with small RPM value, small heat emission, and small power consumption; for more information, please see here:

http://dune-hd.com/support/hw_compat/

Using SD Memory Cards

To insert an SD memory card, ensure you are on the main screen of the player menu and insert the memory card into the SD card slot of the player. The player will recognize the memory card, and will show an item corresponding to the memory card on the main screen. Some SD memory cards may not be recognized by the player or may work incorrectly; in such a case, use other models of SD memory cards.

Do not eject the SD memory card when some write operation is in progress.

Accessing Network Drives

To connect a network drive using SMB or NFS protocol, ensure you are on the main screen of the player menu, press the "MENU" RC button, and choose "Create Network Folder", then ﬁ ll the parameters of the network drive as needed. The player will show an item corresponding to the conﬁ gured network drive on the main screen.

To browse the list of network resources accessible via SMB or UPnP protocols, use "Network Browser" item on the main screen of the player menu. NOTE: If some network resources are not shown by the player, you may need to wait some minutes and then retry (or press the "MENU" RC button and choose "Refresh" command).

Formatting HDD

To format a HDD attached to the player, select the drive item on the main screen of the player menu, press the "INFO" RC button and choose "Format Disk" (to format the entire disk) or "Format Partition" (or to format an already existing disk partition only). The player will format the disk using "EXT2" ﬁ lesystem. NOTE: To use disks formatted by the player on a Windows PC, you may need to install additional software on the PC, such as "EXT2FSD" (http://www.ext2fsd.com/).

English

Switching the Player On and Off

To switch on the player, ensure the power switch on the rear panel is in “on” state, and press the “POWER” RC button or the “on/off” button on the front panel.

To put the player into the standby mode, press the “POWER” RC button or the “on/off” button on the front panel. To exit the standby mode, press any of these buttons again.

Depending on the player settings (see the player setup menu), the “hardware standby” or “software standby” mode may be used. In the “hardware standby” mode, almost complete power-off takes place and the player consumes almost no power. In the “software standby” mode, the player produces no signal on the video output, but is still functioning. For example, if you have some storage devices connected to the player, you may still access them from network (“NAS” function of the player). Exiting the “software standby” mode takes just a few seconds. When the player is in the “software standby” mode, it still consumes significant power. It is not recommended to keep the player in the “software standby” mode for a while if you do not need it.

To switch off the player completely, toggle the power switch on the rear panel. Do not do it if some drive is connected to the player and some write operation is in progress.

NOTE: After switching off the player or putting the player into the “hardware standby” mode, it is recommended to wait about 1 minute before switching it on again.

NAS (Network Attached Storage)

You can access storage devices connected to the player from the local network using FTP and SMB protocols. On a Windows PC, just type "ftp://ip_address" or "\\ip_address" in the Windows explorer, where "ip_address" is the IP address of the player.

WiFi

You can use a USB WiFi adapter to connect the player to the local network via WiFi.

Please see here for the information on supported USB WiFi adapters:

http://dune-hd.com/support/hw_compat/

Limitations

Compatibility of the player with a particular hardware (A/V equipment, network equipment, disk drives, etc) may depend on various factors (particular hardware model, speciﬁ cs of hardware installation and usage, conﬁ guration of the player and the hardware, etc). If the player does not correctly work with a particular hardware, try to adjust the conﬁ guration of the player or hardware, try to use the hardware in a different way, or try to use some other hardware.

Compatibility of the player with a particular media content (ﬁ les, discs, etc) may depend on various factors (speciﬁ cs of media content encoding, speciﬁ cs of the conﬁ guration of the player, etc). If the player does not play correctly a particular media content, try to adjust the conﬁ guration of the player, or try to use media content encoded in a different way.

Updating Your Player and Getting More Information

Please check here for updated versions of player ﬁ rmware (which may improve player functioning and extend player possibilities):

http://dune-hd.com/ﬁ rmware/

(Note: You can also connect the player to Internet and use the online ﬁ rmware upgrade function, see Setup / Misc / Firmware Upgrade.)

Dune HD Duo Quick Start Guide

Please check here for more detailed and up-to-date documentation and information on player usage:

http://dune-hd.com/manuals/

http://dune-hd.com/support/

Support for Extension Boards

The Dune HD Duo player is equipped with two extension slots located at the rear panel of the player. Additional information is available on the Internet site http://www.dune-hd.com

Support for Extension Modules

The functions of Dune HD Duo player can be extended with Extension Modules of Dune HD Smart product line, such as Dune HD Smart HE (one more SATA 3.5” HDD with hot swap feature) and Dune HD Smart ME (two more slots for extension boards). Additional information is available on the Internet site

http://www.dune-hd.com

English

Introduction

La Dune Duo est une solution tout-en-un pour la lecture vidéo en Full HD 1080p.

Caractéristiques principales

● Nouvelle puce media Sigma Designs 8642/8643: pour une excellente lecture des contenus interactifs.

● Lecteur Disque Dur: connectez un Disque Dur au lecteur et lisez directement son contenu.

● Lecteur réseau: Connectez le lecteur à un réseau local et lisez vos fichiers depuis un PC ou un NAS

(UPnP, SMB, NFS).

● Lecteur MKV: lecture de fichiers au format MKV en HD ou SD et autres formats vidéos, incluant une qualité d’image HD exceptionnelle à très haut débit.

● RealD: Regardez de la vidéo en 3D comme au cinéma pour les derniers films.

● Audio HD: Profitez des dernières bandes sons HD (Dolby TrueHD, DTS HD Master Audio, LPCM,

FLAC).

● 3 ports USB: Connectez facilement disques durs, clés USB, lecteurs de cartes USB et autres périphé- riques de stockage USB.

● 2 racks à disques durs avec la fonction «changement à chaud»: installation facile de 2 disques durs internes SATA de 3,5".

● Port Carte Mémoire SD: Regardez facilement du contenu multimédia sur les cartes mémoires SD ou utilisez cette carte mémoire comme périphérique de stockage (nécessaire pour la fonction BD Live).

● HDMI 1.3: pour une qualité HD audio et vidéo optimale.

● Une multitude de connecteurs Audio/Vidéo: Sortie optique, analogique, composante et composite

pour faciliter le branchement de n’importe quel matériel.

● Compatibilité avec les nouveaux formats sonores Dolby TrueHD et DTS HD Master Audio: Sortie directe du signal (jusqu’en 7.1) pour tout amplificateur compatible ou décodage en LPCM (stéréo downmix) pour tout type d’équipement audio.

● Sorties vidéo et résolution multiples: depuis la résolution SD jusqu’au 1080p (24p/PAL/NTSC).

● Scaler: Mise à l’échelle de haute qualité de DVD (ou autre source SD) jusqu’au 1080p FULL HD.

● Gestionnaire de fichiers avancé: grande facilité de gestion de contenu (copier, déplacer, effacer,

renommer, organiser, trier)

Dune HD Duo Quick Start Guide

Fonctions supplémentaires

● Lecture musicale de haute qualité: lecture de fichiers musicaux (jusqu’en 192Khz /24-bit) sous divers

formats (FLAC, Monkey’s Audio APE, WAV/PCM, DTS, etc).

● Listes de lecture: Créez des listes de lecture depuis vos dossiers, jouez vos propres listes de lecture,

avec fonctions répéter et aléatoire.

● Fonction NAS: accédez aux fichiers présents sur périphériques de stockage externes (Disque Dur,

disque optique, etc) depuis votre réseau local (en utilisant les protocoles SMB ou FTP).

● Fonction BitTorrent: client BitTorrent pour télécharger des fichiers sur les réseaux P2P.

● Interface personnalisable: Fonctionne avec les bibliothèques media utilisant un système de recherche

par jaquettes.

● Applications Flash: augmentez les fonctionnalités du lecteur grâce aux applications FlashLite.

● Radio Internet: Lecture et enregistrement de nombreuses stations de radio Internet (HTTP/MP3).

● IPTV: Lecture et enregistrement de flux IPTV (multicast UDP/RTP) depuis votre accès Internet*.

● TNT HD: Lecture et enregistrement de chaînes TV numérique grâce au tuner TNT HD sur clef USB

optionnelle**.

● Navigateur Internet: Surfez sur internet sur votre TV en utilisant le navigateur intégré***.

* Sous réserve de disponibilité des flux UDP/RTP de votre fournisseur d’accès. ** Tuner TNT HD sur clef USB non inclus et vendu séparément. *** Le navigateur Internet intégré est limité et peut ne pas fonctionner sur certains sites.

Français

Contenu de la boîte

356

1. Platine multimédia Dune HD Duo

2. Télécommande (Piles non incluses)

NOTE: Des accessoires supplémentaires (optionnels) peuvent être inclus dans la boîte en fonction du

pays, du distributeur et de la configuration du lecteur.

3. Cordon d’alimentation

4. Cordon A/V

5. Cordon HDMI

6. Guide de démarrage rapide

Vues extérieures

Face avant

12 3 456789 10 11 12

1. Bouton Marche/Arrêt

2. Indicateur LED

3. Rack HDD A

4. Afficheur

5. Ouverture/fermeture

6. Lecture/Pause

7. Stop

8. Précédent

9. Suivant

10. Rack HDD B

11. Port carte mémoire SD

12. Port USB 2.0

Panneau arrière

12345678 9 10 11

1. Port LAN et 2 ports USB 2.0

2. HDMI 1.3

3. Bus dédié (I2C) (pour la connexion de futurs

appareils externes) *

4. Sortie vidéo composite et S-Vidéo

5. Sortie vidéo composante (Y/Pb/Pr)

* Non compatible avec des écouteurs ou autres appareils A/V ; Brancher des écouteurs ou tout autre appareil A/V peut

endommager votre équipement.

Dune HD Duo Quick Start Guide

6. Sortie numérique coaxiale

7. Sortie numérique optique

8. Sortie stéréo analogique

9. Ouvertures pour antennes Wi-Fi optionnelles

10. Sortie multicanal analogique (7.1)

11. Interrupteur Marche/Arrêt

Télécommande

1. Indicateur de commande — clignote en réponse à la pression de

touches sur la télécommande.

2. EJECT — ouverture/fermeture du tiroir du lecteur optique. MUTE — Mise en sourdine du son. MODE — Changement de sortie vidéo; peut s’appliquer à d’autres fonctions du lecteur. POWER— mise en veille du lecteur.

3. A (rouge), B (Vert), C (Jaune), D (Bleu) — accès aux fonctions des disques Blu-ray ; peut s’appliquer à d’autres fonctions du lecteur.

4. 0-9 — clavier numérique et alphabétique ; peut s’appliquer à d’autres fonctions du lecteur.

5. SEARCH— permet l’accès à une position déﬁ nie durant la lecture. ZOOM— permet de modiﬁ er le ratio d’agrandissement de l’image

durant la lecture. SETUP— permet l’entrée/sortie au menu réglages ainsi que la modiﬁ cation d’options en cours de lecture.

6. V+/V- (volume plus/ volume moins) — contrôle du volume.

7. P+/P- (page plus / page moins) — déﬁ lement haut /bas dans di-

verses listes, peut s’appliquer à d’autres fonctions du lecteur.

8. Flèches (Gauche, Droite, Bas, Haut), ENTER, RETOUR, TOP MENU, POP UP MENU, INFO — touches principales de contrôle

du lecteur (navigation entre les options à l’écran, validation de l’option sélectionnée, retour à l’écran précédent, aller au menu principal, afﬁ chage du menu popup et de ses options, afﬁ chage des informations ; peut s’appliquer à d’autres fonctions du lecteur.

9. LECTURE, PAUSE, STOP, RALENTI, RETOUR ARRIERE, AVANCE RAPIDE, PRECEDENT, SUIVANT — Contrôle de lecture

10. SOUSTITRES, ANGLE/ROTATION, AUDIO, ENR, DUNE, URL—

Contrôle de lecture ainsi que d’autres fonctions du lecteur.

NOTES:

● Utilisez des piles alkaline AAA

● Respectez la polarité des piles.

● Dirigez bien la télécommande vers le lecteur. Aucun obstacle ne doit

se trouver entre la télécommande et le lecteur.

● Si la télécommande ne fonctionne que sur une courte distance ou ne

fonctionne pas du tout, assurez vous de remplacer les piles.

● Certaines touches de la télécommande peuvent avoir plusieurs

fonctions selon le mode de lecture.

● Certaines touches de la télécommande ne sont disponibles que

dans certains modes ou pendant la lecture de certains contenus.

Français

Démarrage

Retirez le film transparent protecteur de la façade avant du lecteur. Pour la bonne marche du lecteur, assurez-vous d’avoir au moins 10cm d’espace libre de chaque coté du

lecteur. Assurez-vous que les piles sont installées dans la télécommande. Connectez le lecteur à votre téléviseur ou à tout autre équipement A/V de manière appropriée. Préférez

l’utilisation de la connexion HDMI pour une qualité d’image et de son optimale. Assurez-vous d’éteindre le lecteur ainsi que tous les équipements A/V avant d’effectuer les branchements. Assurez-vous que votre téléviseur et vos différents appareils A/V soient bien configurés au niveau des entrées.

Allumez le lecteur. Le lecteur effectue sa procédure d’initialisation, qui peut prendre jusqu’à une minute.

“

Durant le démarrage, le logo

“

● Si le logo connexion entre le lecteur et votre diffuseur ou bien d’une mauvaise sélection d’entrée vidéo. Si tel est le cas, vérifiez vos câbles ainsi que les réglages vidéo de votre diffuseur, remplacez les câbles si nécessaire ou choisissez une autre manière de connecter le lecteur au diffuseur.

● Si vous voyez le logo qu’aucune image n’apparaisse pendant au moins 10 secondes, cela veut dire qu’il y a un problème de sortie vidéo du lecteur. Dans ce cas veuillez appuyer sur la touche utilisez les touches sortie vidéo).

Finalement, vous devriez voir apparaitre le menu principal du lecteur. L’écran principal se compose d’éléments permettant à l’utilisateur d’accéder aux différents périphériques (internes ou externes) ou réseaux et d’accéder aux paramètres du lecteur.

Vous pouvez accédez aux réglages du lecteur en sélectionnant l’icone lecteur ou tout simplement en appuyant sur la touche ment régler les paramètres vidéo, audio et réseau.

Pour choisir la langue du lecteur, veuillez sélectionner “Setup / General / Interface language”. Utilisez les touches

naviguer à travers les menus du lecteur. Utilisez la touche liste des commandes disponibles. Utilisez la touche mations disponibles sur l’élément sélectionné.

DUNE” n’apparait pas lors du démarrage du lecteur, cela vient peut-être d’un problème de

“

LEFT”, “RIGHT”, “UP”, “DOWN”, “ENTER”, “RETURN” de la télécommande pour

DUNE” s’affiche à l’écran.

“

DUNE” sur votre écran lorsque vous allumez le lecteur et qu’il disparaît sans

“

MODE” de la télécommande et

1” , “2” , “3” , “4” ou “5” pour changer de résolution vidéo (cf. Réglage rapide de

“

SETUP” sur l’écran principal du

“

SETUP” de la télécommande. Vous pouvez égale-

“

MENU” de la télécommande pour afficher la

“

INFO” de la télécommande pour afficher les infor-

Réglage rapide de sortie vidéo

La touche “MODE” de la télécommande permet de régler de façon rapide les modes de sorties vidéo sans passer par le menu setup du lecteur ; ce qui peut être utile si aucune image n’apparaît après allumage du lecteur.

Appuyez sur la touche “MODE” de la télécommande puis sur l’une des touches “1”, “2”, “3”, “4”, ou “5” aﬁ n de commuter entre les différents modes de sortie vidéo suivants:

1. Composite/Composante, PAL

2. Composite/Composante, NTSC

3. HDMI, 480i, 60 Hz

4. HDMI, 720p, 60 Hz

5. HDMI, 1080i, 60 Hz

Après afﬁ chage de l’image à l’écran, appuyez sur la touche “ENTER” de la télécommande, allez ensuite dans le menu setup du lecteur aﬁ n d’effectuer des réglages de sortie vidéo plus précis si nécessaire.

NOTE : La procédure de réglage rapide de sortie vidéo ne peut être utilisée en mode lecture. Pour assurer le bon déroulement de la procédure, éteignez le lecteur puis rallumez-le et patientez environ 1 minute aﬁ n que le lecteur puisse achever son démarrage.

Dune HD Duo Quick Start Guide

Connexion de périphériques USB

Pour brancher un périphérique USB, assurez-vous d’être sur le menu principal du lecteur et de le connecter sur l’un des ports USB. Le lecteur va reconnaitre le périphérique USB qui sera symbolisé par une icône sur le menu principal.

Lorsqu’un périphérique USB nécessite une alimentation conséquente (comme un disque dur externe USB), il est préférable d’utiliser une alimentation externe. Le courant fournit par les ports USB peut ne pas être sufﬁ sant pour faire fonctionner correctement le périphérique USB.

Ne jamais débrancher ou déconnecter un périphérique USB lorsqu’une opération d’écriture est en cours.

Utilisation d’un disque dur interne

Avant d’insérer le disque dur interne 3.5” eSATA, assurez-vous d’être sur le menu principal du lecteur, ouvrez la trappe, insérez le disque dur puis refermez la trappe. Le lecteur va reconnaitre le Disque Dur interne qui sera symbolisé par une icône sur l’écran principal.

Ne jamais éjecter le DD interne lorsqu’une opération d’écriture est en cours.

Il est recommandé d’utiliser des modèles de DD chaleur et à faible consommation électrique ; pour plus d’informations, veuillez vous rendre à l’adresse suivante:

http://dune-hd.com/support/hw_compat/

“

vert” à moins de 7200 Tr/min, à faible émission de

Utilisation de carte mémoire SD

Pour insérer une carte mémoire SD, assurez-vous d’être sur le menu principal du lecteur, puis insérez la carte mémoire SD dans l’emplacement prévu à cet effet. Le lecteur va reconnaître automatiquement la carte mémoire qui sera symbolisé par une icône sur l’écran principal. Certaines cartes mémoires SD peuvent ne pas être reconnues par le lecteur ou ne pas fonctionner correctement ; dans ce cas, veuillez utiliser un autre type de carte mémoire SD.

Ne pas éjecter la carte mémoire SD lorsqu’une opération d’écriture est en cours.

Accéder aux périphériques réseau

Pour connecter un périphérique réseau utilisant les protocoles SMB ou NFS, assurez-vous d’être sur le menu principal du lecteur, ensuite pressez la touche “MENU” de la télécommande, puis sélectionnez “Nouveau Dossier Réseau” et renseignez les paramètres du périphérique réseau tels qu’ils vous sont demandés. Le lecteur afﬁ chera alors une icône correspondant au périphérique réseau conﬁ guré sur l’écran principal.

Pour naviguer dans la liste des ressources réseau accessibles via les protocoles SMB ou UPnP, cliquez sur l’icône ‘’Navigateur Réseau’’ située sur l’écran principal du menu du lecteur. NOTE : Si certaines ressources réseau ne sont pas afﬁ chées par le lecteur, il se peut que vous soyez amenés à patienter quelques minutes, voire à réessayer (ou pressez la touche ‘’MENU’’ de la télécommande et sélectionnez ‘’Rafraîchir’’).

Formatage disque dur

Pour formater un disque dur rattaché au lecteur, sélectionnez l’icône correspondante au périphérique sur l’écran principal du menu du lecteur, pressez la touche ‘’INFO’’ sur le télécommande et choisissez ‘’Formater Disque’’ (pour formater complètement le disque) ou ‘’Formater Partition’’ (pour formater une partition déjà existante uniquement). Le lecteur va formater le disque en utilisant le système ‘’EXT2’’.

NOTE: Pour utiliser les disques formatés par le lecteur sur un PC Windows, vous pouvez être amené à installer un logiciel tiers tel que ‘’EXT2FSD’’ (http://www.ext2fsd.com/).

Français

Allumage et extinction du lecteur

Pour allumer le lecteur, assurez-vous que l’interrupteur situé sur le panneau arrière est sur la position ‘’ON’’ et appuyez sur la touche ‘’POWER’’ sur la télécommande ou le bouton ‘’ON/OFF’’ situé sur la face avant du lecteur.

Pour mettre le lecteur en veille, appuyez sur la touche ‘’POWER’’ de la télécommande ou le bouton ‘’ON/ OFF’’ situé sur la face avant du lecteur. Pour sortir du mode veille, appuyez de nouveau sur l’une de ces touches.

En fonction des réglages du lecteur (voir menu setup du lecteur), la mise en veille ‘’matérielle’’ ou la mise en veille ‘’simple’’ peuvent être utilisées. Dans le mode mise en veille ‘’matérielle’’, l’extinction complète du lecteur ne fait quasiment consommer aucune énergie. Dans le mode mise en veille ‘’simple’’, le lecteur ne produit plus aucun signal vidéo mais reste actif. Par exemple, si vous avez des périphériques de stockage connectés au lecteur, vous pouvez toujours y avoir accès (fonction ‘’NAS’’ du lecteur). Sortir de la mise en veille ‘’simple’’ ne prend que quelques secondes. Quand le lecteur est en mode veille ‘’simple’’, il continue de consommer de l’énergie de manière significative. Il n’est pas recommandé de laisser le lecteur en mode veille ‘’simple’’ durant trop longtemps si vous n’en avez pas l’utilité.

Pour éteindre complètement le lecteur, appuyez sur l’interrupteur situé sur le panneau arrière du lecteur. Veillez à ne pas effectuer cette opération si vous avez des périphériques connectés au lecteur ou si une opération d’écriture est en cours.

NOTE: Après l’extinction complète ou mise en veille ‘’matérielle’’ du lecteur, il est recommandé d’attendre environ 1 minute avant de rallumer le lecteur.

NAS (Périphérique de Stockage Réseau)

Vous pouvez accéder aux périphériques de stockage connectés au lecteur depuis le réseau local par l’intermédiaire des protocoles FTP et SMB. Sur un PC Windows, tapez ‘’ftp://adresse_ip’’ ou ‘’adresse_ip’’ dans l’explorateur Windows ; ‘’adresse_ip’’ étant l’adresse réseau du lecteur.

WiFi

Vous pouvez utiliser un adaptateur USB WiFi pour connecter le lecteur au réseau local via WiFi.

Pour plus d’informations concernant la compatibilité des adaptateurs USB WiFi, veuillez vous rendre à l’adresse suivante :

http://dune-hd.com/support/hw_compat/

Restrictions

La compatibilité du lecteur avec certains matériels (ampliﬁ cateurs A/V, matériels réseau, disques durs, etc.) peut dépendre de plusieurs facteurs (modèle particulier, installation et usage spéciﬁ que, conﬁ gura- tion du lecteur avec le matériel, etc.). Si le lecteur ne fonctionne pas correctement avec un matériel particulier, essayez de modiﬁ er la conﬁ guration du lecteur et du matériel, d’utiliser le matériel différemment ou d’utiliser un autre matériel.

La compatibilité du lecteur avec certains contenus multimédia (ﬁ chiers, disques, etc.) peut dépendre de plusieurs facteurs (encodage spéciﬁ que de ﬁ chier, conﬁ guration particulière du lecteur, etc.). Si le lecteur ne fonctionne pas correctement avec un contenu multimédia particulier, essayez de modiﬁ er la conﬁ gura- tion du lecteur, ou utilisez un contenu multimédia encodé différemment.

Dune HD Duo Quick Start Guide

Mise à jour du lecteur et informations complémentaires

Pour rechercher les dernières mises à jour firmware du lecteur (pouvant améliorer le fonctionnement du lecteur et étendre ses capacités), rendez-vous à l’adresse suivante:

http://dune-hd.com/firmware/.

Note: Vous pouvez également relier le lecteur à Internet afin d’effectuer la mise à jour en ligne (Setup / Misc / Firmware Upgrade)

Pour obtenir les dernières informations et documentations sur l’utilisation du lecteur, rendez-vous aux adresses suivantes:

http://dune-hd.com/manuals/

http://dune-hd.com/support/

Support pour cartes d’extension

Le lecteur Dune HD Duo est équipé de deux ports d’extension situés sur le panneau arrière du lecteur.

De plus amples informations sont disponibles sur le site: http://www.dune-hd.com

Support des modules d’extension

Les fonctions du lecteur Dune HD Duo peuvent évoluer grâce aux modules d’extension de la série Dune HD Smart, comme le Dune HD Smart HE ( 1 DD supplémentaire eSATA 3.5” avec la fonction “insertion à chaud”) et le Dune HD Smart ME (2 ports supplémentaires pour les cartes d’extension).

De plus amples informations sont disponibles sur le site:

http://www.dune-hd.com

Français

Einleitung

Der Dune HD Duo ist die umfassende Lösung für volle HD (1080p) Videowiedergabe.

Haupteigenschaften

● Modernster Sigma Designs 8642/8643 Prozessor: Gewährleistet eine perfekte Wiedergabe und eine hohe Arbeitsgeschwindigkeit mit interaktiven Möglichkeiten.

● Wiedergabe von der optionalen Festplatte: Eine Festplatte kann in den HD Duo eingeschoben wer- den um Inhalte direkt von dieser Festplatte abspielen zu können.

● Netzwerk Player: Anschluss des HD Duo an das lokale Netzwerk und Wiedergabe von Video, Audio, Bilder usw. direkt vom PC oder NAS (UPnP, SMB, NFS).

● MKV Wiedergabe: Wiedergabe von HD und SD im populären MKV Format sowie in anderen modernen Formaten von Videodateien, inklusive HD-Video der höchsten Qualität mit einer sehr hohen Bit-Rate.

● RealD: 3D-Video im Format, welches in den Kinos für die Vorführung der aktuellsten Neuerscheinungen verwendet wird.

● 3 USB Ports: Bequemer Anschluss von Festplatten, USB-Flash Speichern, Cardreadern und anderen USB-Datenspeichern.

● 2 Festplattenwechselrahmen mit Hot Swap Unterstützung: Einfacher und schnelles Tauschen der 2 internen 3,5 Zoll SATA Festplatten.

● Einschub/Slot für SD-Speicherkarten: Wiedergabe von Mediadateien von den SD-Speicherkarten aus der Videokamera/Fotoapparat oder anderen Geräten, Benutzung von SD-Speicherkarten als lokaler Speicher oder Systemspeicher (Erforderlich für die BD Live Funktion).

● HDMI1.3: Gewährleistet beste Qualität von HD-Video und HD-Audio.

● Alle üblichen Audio und Video Anschlüsse: Digitaler optischer Audioausgang, Stereoausgang, Kom-

ponenten- und Komposite-Videoausgang für einen bequemen Anschluss des Abspielgeräts an beliebige A/V Anlagen.

● Erweiterte Unterstützung für Dolby TrueHD und DTS HD Master Audio: Bitsream-Ausgang (bis 7.1 Kanäle) oder Dekodierung (bis 7.1 Kanäle) für eine maximale Flexibilität beim Anschluss von AudioEinrichtungen mit Unterstützung fortschrittlicher Wiedergabefunktionen (wie zum Beispiel Bild-im-Bild).

● Flexibles Video-Ausgabe System: Video-Ausgabe in beliebiger Auflösung und Formaten (von SD bis 1080p, 24p/PAL/NTSC).

● Verbesserung der Auflösung (Upscaling): Hochqualitative Verbesserung der Auflösung von DVD und beliebigen anderen SD-Video-Bilder bis zu Full-HD (1080p) oder einer anderen HD-Auflösung.

● Dateibrowser: Universeller Dateibrowser mit erweiterten Möglichkeiten der Dateimanipuation (Kopie- ren, Verschieben, Entfernen, Umbenennen, Organisieren/Strukturieren, Sortieren).

Dune HD Duo Quick Start Guide

Zusatzfunktionen

● Wiedergabe von Audo-Dateien mit höchster Qualität: Bis 192 kHz/ 24-bit, in Formaten FLAC,

Monkey’s Audio APE, WAV/PCM, DTS und anderen.

● Abspiellisten: Formierung von Abspiellisten aus den Dateien, Benutzung von eigenen Abspiellisten,

Wiederhohlfunktion und zufällige Wiedergabe.

● NAS-Funktion: Zugang zu den Dateien auf externen Laufwerken basierend auf Festplatten oder op-

tischen Laufwerken usw, welche entweder direkt am HD Duo angeschlossen oder über das lokale Netzwerk mit Hilfe von SMB oder FTP erreichbar sind.

● BitTorrent: Download von Dateien aus den P2P-Netzen unter Verwendung eines integrierten BitTorrent

Clients, so dass kein PC für BitTorrent Downloads laufen muss.

● Einstellbare Benutzerschnittstelle: Unterstützung der Media-Sammlungen in Foldern und Verzeich-

nissen mit logischen Symbolen und Full HD Grafik.

● Flash- Anwendungen: Funkionserweiterung des HD Duo mit Hilfe von FlashLite Anwendungen.

● Internet-Radio: Wiedergabe und Aufnahme verschiedener Internet-Radiostationen (HTTP/MP3).

● IPTV: Wiedergabe und Aufnahme von IPTV-Strömen (Multicast UDP/RTP) von einem Internetdienstan-

bieter (Provider)*.

● Digital TV Option: Wiedergabe und Aufnahme von digitalen Fernsehkanälen mit Hilfe von optionalen

USB-Modulen für Digital TV**.

● Internet-Browser: Durchsicht von Internet-Seiten mit Hilfe des integrierten Internet-Browsers***.

* Prüfen Sie ob Ihr Provider bzw. der Video / TV Diensteanbieter UDP/RTP-Ströme unterstützt. ** USB-Module für Digital TV ist im Lieferumfang nicht eingeschlossen und optional erhältlich *** Der integrierte Internet-Browser hat bestimmte Einschränkungen und kann deswegen nicht alle Inter-

net-Seiten wie bei einem PC darstellen

Deutsch

Packungsinhalt

356

1. Abspielgerät Dune HD Duo

2. Fernbedienung (Batterien könnten im

Lieferumfang nicht vorhanden sein)

BEMERKUNG: Andere optionale Zubehörteile können sich je nach Konfiguration des Abspielgerätes, der Region und des Distributors im Lieferumfang befinden

3. Netzkabel

4. Audio-Video-Kabel

5. HDMI-Kabel

6. Kurze ienungsanweisung

Aussenansicht

Vorderansicht:

12 3 456789 10 11 12

1. Ein/Ausschalter

2. Betriebsanzeige

3. Speichersteckplatz für Festplatte A

4. Display

5. Auswurftaste

6. Wiedergabe/Pause

7. Stop

8. Rückwärts

9. Vorwärts

10. Speichersteckplatz für Festplatte B

11. Steckplatz für SD-Speicherkarten

12. USB 2.0 Anschluss (Host)

Rückseite:

12345678 9 10 11

1. LAN/Netzwerk und 2 x USB 2.0 Anschluss (Host)

2. HDMI1.3 Ausgang

3. I2C Anschluss für spezielle Erweiterungen*

4. Komposite- und S-Video-Ausgänge

5. Komponenten-Y/Pb/Pr-Ausgang

6. Digitaler koaxialer Tonausgang

* Für einen möglichen Anschluss von externen Einrichtungen

7. Digitaler optischer Tonausgang

8. Analog Stereoausgang

9. Öffnungen für optionale Wi-Fi Antennen

10. Dekoderausgänge für 7.1 Raumklang

11. Einschalter und Stromanschluss

Dune HD Duo Quick Start Guide

Fernbedienung

1. Funktionsanzeige – blinkt nach Druck auf beliebige Taste

2. EJECT — Öffnet/Schließt die Laufwerksschublade MUTE — Aus-

schalten und Einschalten des Tones MODE — Umschalten des Video-Ausgangs sowie Steuerung einiger anderen Funktionen des Abspielgerätes POWER — Ein / Ausschalten und Standby

3. A (rot), B (grün), C (gelb), D (blau) — Auswahl spezieller Blu-ray-

Funktionen sowie Steuerung einiger anderen Funktionen des Abspielgerätes

4. 0-9 — Eingabe von Ziffern und Texten sowie Steuerung einiger

anderen Funktionen des Abspielgerätes

5. SEARCH — Sprung zu einer vorgegebenen Position bei Wieder- gabe ZOOM — Veränderung des Maßstabes des Videos SETUP — Eingang/Ausgang zum Konfigurationsmenü sowie Einstellung von Wiedergabeparametern während der Wiedergabe

6. V+/V- Veränderung der Lautstärke

7. P+/P- (Seite hoch/Seite runter) — Bildverschiebung auf und ab in

verschiedenen Listen sowie Steuerung einiger anderen Funktionen des Abspielgerätes

8. Pfeile (LINKS, RECHTS, AUF, RUNTER), ENTER, RETURN, TOP MENU, POP UP MENU, INFO — Hauptknöpfe der Steuerung des

Abspielgerätes (Auswahl der Elemente auf dem Bildschirm, Auswahl/Öffnung des laufenden Elementes, Rücksprung zu dem vorhergehenden Bildschirm, Übergang zum Hauptmenü, Ausgabe des Kontextmenüs mit Aktionen, Vorführung der Information, Steuerung einiger anderen Funktionen des Abspielgerätes

9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT — Steuerung des Wiedergabevorgangs

10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL — Steuerung der Wiedergabe und einiger anderen Funktionen des Abspielgerätes

BEMERKUNGEN:

● Verwenden Sie die alkalischen Batterien von Typ AAA

● Beachten Sie die Polarität beim Einbau der Batterien

● Richten Sie die Fernbedienung auf das Abspielgerät. Zwischen der

Fernbedienung und dem Abspielgerät sollen sich keine Hindernisse/Gegenstände befinden.

● Falls die Fernbedienung nur mit einem kleinen Abstand funkioniert, wechseln Sie die Batterien.

● Einige Knöpfe der Fernbedienung können abhängig von der Arbeitsweise des Abspielgerätes mehrere Bedeutungen haben.

● Einige Knöpfe der Fernbedienung können nur bei bestimmten Arbeitsweisen des Abspielgerätes oder bei der Wiedergabe von Materialien von einem bestimmten Typ funktionieren.

Deutsch

+ 53 hidden pages

DUNE HD DUO User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
