MANUALE D’ISTRUZIONI

INSTRUCTIONS MANUAL

MANUEL D’EMPLOI

ITALIANO 3

ENGLISH 17

FRANCAIS 31

La casa costruttrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto senza preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima.

The manufacturer reserves the right to modify or improve the product without prior notice. Any inaccuracies or errors found in this manual will be corrected in the next edition.

Le constructeur se réserve le droit d’apporter des modifications ou des améliorations au produit sans aucun préavis. Les éventuelles imprécisions ou erreurs trouvées dans cette édition seront corrigées dans la prochaine édition.

Man. V1.1 07-01-2004

INDICE GENERALE

ITALIANO

A Destinazione dell’apparecchiatura………..

B Limitazioni d’uso……………………………..

C Installazione…………………………………...

D Funzionamento……………………………….

Comandi……………………………………………………..

D.1

Dispositivi di sicurezza……………………………………..

D.2

Uscite………………………………………………………...

D.3

Alimentazioni………………………………………………...

D.4

Ingressi / uscite accessorie………………………………..

D.5

Segnalazioni ottiche………………………………………...

D.6

Trimmer………………………………………………………

D.7

Selezione programmi……………………………………….

D.8

Tasti programmazione..…………………………………….

D.9

Fusibili di protezione………………………………………..

D.10

Caratteristiche tecniche…………………………………….

D.11

Logica di funzionamento…………………………………...

D.12

Caratteristiche elettriche e meccaniche…………………..

D.13

Collegamenti elettrici……………………………………….

D.14

E Manutenzione…………………………………

F Dichiarazione di conformità

G Programmazione scheda

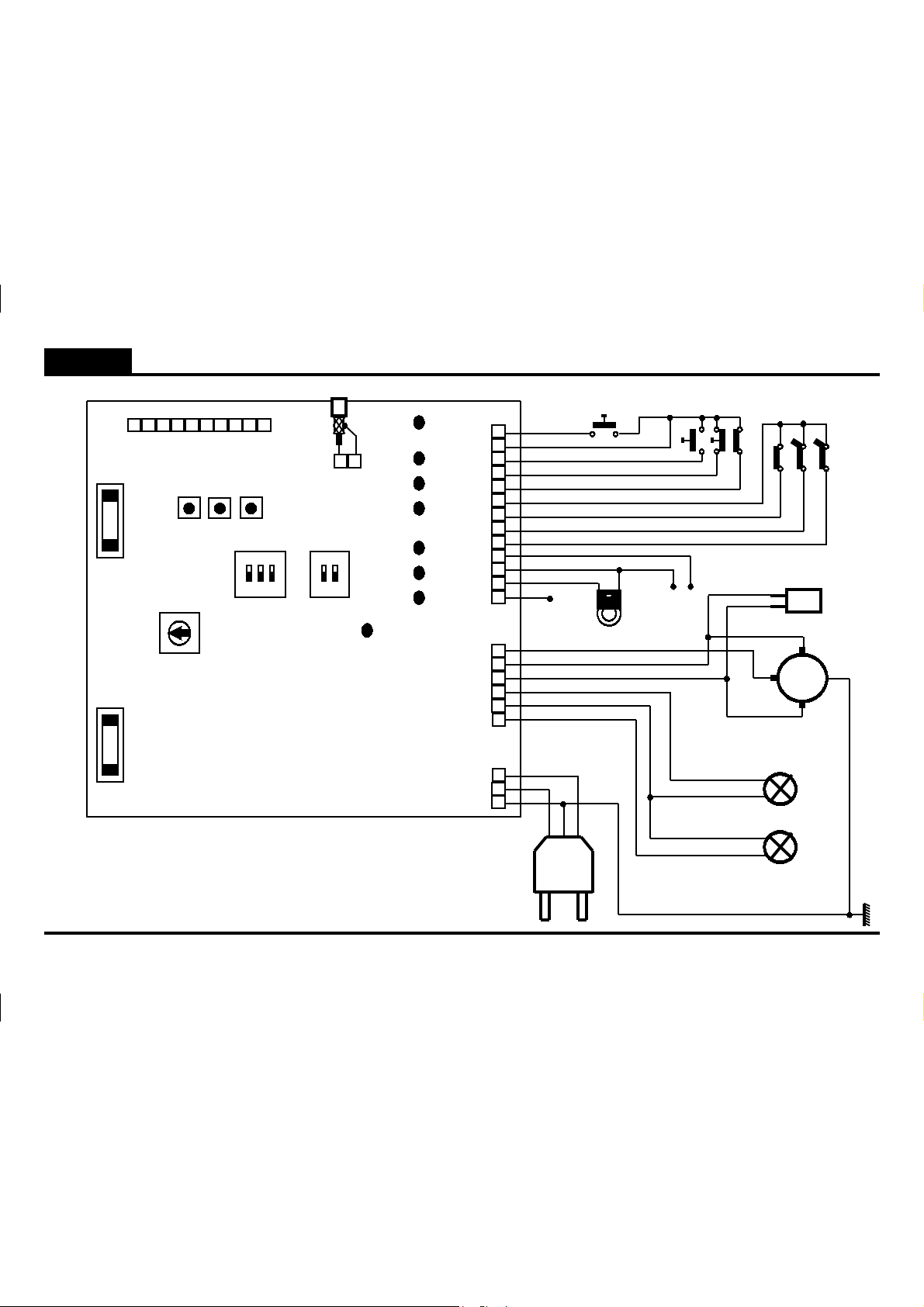

H Schema generale

……………………………..

………………..

…………………...

ITALIANO

A) Destinazione dell’apparecchiatura

Quadro elettronico adibito al comando di 1 motore asincrono monofase alimentato a 230 Vac destinato all’automazione di un cancello scorrevole o di una porta basculante provvisti o meno di finecorsa.

B) Limitazioni d’uso

Attenzione

Nota 1 - Leggere attentamente e per intero la documentazione tecnica di costruzione. Nota 2 - L’apparecchiatura deve essere installata solamente da personale qualificato che abbia i necessari requisiti tecnici e professionali. Nota 3 - Nota 4 - Il polo N (neutro) della tensione di alimentazione di rete deve essere equipotenziale con la terra. Nota 5 - Devono necessariamente essere rispettate tutte le norme di sicurezza relative all’installazione di apparati elettrici. Nota 6 - La tensione di alimentazione di rete deve necessariamente essere fornita tramite un efficiente interruttore differenziale collaudato e tarato in

Nota 7 - Prima di installare l’apparecchiatura assicurarsi che il motore ad essa collegato, una volta alimentato con tensione di rete ed avviato, non

Nota 8 - L’apparecchiatura deve essere destinata solamente all’uso per il quale è stata espressamente concepita (vedi punto A). Ogni altro uso è da

Nota 9 -

alimentazione di rete.

Nota 10 - Non agire sull’apparecchiatura con mani o piedi bagnati o umidi. Nota 11 - Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia,neve ecc.). Nota 12 Nota 13 - La scheda elettronica deve essere alloggiata nell’apposito contenitore. Nota 14 - Il materiale plastico utilizzato per la costruzione del contenitore non e’ autoestinguente. É necessario, pertanto, installare il medesimo in

un luogo ben ventilato e lontano da elementi che possono originare fiamme.

Nota 15 - La manutenzione ordinaria dell’apparecchiatura deve essere eseguita solamente da personale qualificato ogni 6 mesi.

Attenzione

: Prima di mettere in servizio l’apparato elettronico assicurarsi che siano state rispettate le note di seguito riportate.

La tensione di alimentazione dell’apparecchiatura deve essere pari a 230 Vac +/- 10%.

base alle normative previste.

produca sul cancello una spinta superiore a quella prevista dalle norme e comunque tale da non recare danni in caso di urto contro cose, persone o animali.

considerarsi improprio e quindi pericoloso. Prima di agire sulla scheda elettronica, all’interno del contenitore in cui e’ alloggiata, assicurarsi che non sia presente la tensione di

Non permettere che l’apparecchiatura sia manipolata da bambini o da incapaci.

: Il mancato rispetto delle note sopradescritte può causare danni a persone, animali o cose, nei confronti dei quali il costruttore

non può essere considerato responsabile.

ITALIANO

C) Installazione

1) Dopo aver tolto il coperchio svitando le apposite viti assicurarsi dell’ integrità della scheda elettronica. In caso di dubbio non mettere in servizio l’apparecchiatura e rivolgersi a personale professionalmente qualificato. Gli elementi accessori del contenitore (viti, guarnizione, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

2) Assicurarsi che la scheda elettronica sia fissata correttamente al contenitore. In caso contrario avvitare le viti allentate oppure aggiungere le viti mancanti.

3) Posizionare l’apparecchiatura in prossimità del cancello, in modo tale da ridurre al minimo la lunghezza dei fili di collegamento al resto dell’impianto.

Attenzione

a 10 metri.

4) Per una maggiore protezione dagli agenti atmosferici si consiglia di posizionare l’apparecchiatura sotto un tetto oppure, meglio ancora, in un vano che dispone anche di due pareti laterali. E’ opportuno inoltre, dove possibile, installare l’apparecchiatura ad un’altezza non inferiore ad 1,5 metri per evitare che possa essere manipolata da bambini.

5) Prima di procedere al fissaggio orientare il contenitore in modo tale che la parete contenente i passacavi sia rivolta verso terra.

Attenzione

6) Inserire la guarnizione fornita in dotazione nell’apposita sede avendo cura che le due estremità si congiungano nella posizione centrale della parete contenente i passacavi.

7) Estrarre la parte mobile della morsettiera e procedere al collegamento dei fili relativi all’impianto come indicato nei paragrafi successivi.

D) Funzionamento

1) Definizione comandi

Start apre

Ingresso che fa capo ad un pulsante esterno all’apparecchiatura che serve a richiedere l’apertura del cancello.

Start chiude

Ingresso che fa capo ad un pulsante esterno all’apparecchiatura che serve a richiedere la chiusura del cancello.

Start

Ingresso che fa capo ad un pulsante esterno all’apparecchiatura che serve a richiedere l’apertura o la chiusura del cancello. A questo ingresso viene solitamente collegato un pulsante a chiave.

Start pedonale

Ingresso che fa capo ad un pulsante esterno all’apparecchiatura che serve a richiedere l’apertura o la chiusura parziale del cancello onde consentire il passaggio solamente a persone o animali .

2) Definizione dispositivi di sicurezza

Stop

Ingresso che fa capo ad un pulsante o interruttore esterno all’apparecchiatura col quale si determina l’arresto immediato del cancello. Tale comando è da usare in caso di emergenza.

: Per un corretto funzionamento dell’apparecchiatura la lunghezza dei fili ad essa collegati non deve essere superiore

: Non fissare il contenitore su superfici in legno .

ITALIANO

Fotocellula

Ingresso che fa capo ad una barriera ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che attraversa il cancello o nella zona che stà in prossimità del medesimo. Fotostop Ingresso che fa capo ad una barriera ottica avente lo scopo di intercettare e segnalare il passaggio di persone o autovetture lungo il percorso che attraversa il cancello o nella zona che stà in prossimità del medesimo.

Finecorsa apertura

Ingresso che fa capo ad uno switch esterno all’apparecchiatura che viene azionato quando il cancello ha completato la corsa in apertura. Quando viene attivato provoca l’arresto immediato del cancello.

Finecorsa chiusura

Ingresso che fa capo ad uno switch esterno all’apparecchiatura che viene azionato quando il cancello ha completato la corsa in chiusura. Quando viene attivato provoca l’arresto immediato del cancello.

3) Definizione uscite

Lampeggiatore

Comando ON movimento.

Motore 1

Uscite per il comando APRE

Luce di cortesia

Comando continuo per lampada che illumina la zona circostante il cancello. La lampada rimane accesa per circa 2 minuti oltre la fine del ciclo. Durante il periodo di pausa a cancello aperto la lampada rimane sempre accesa.

Serratura elettrica

Comando impulsivo per lo sgancio della serratura elettrica.

4) Definizione alimentazioni

Rete 230 Vac

Ingresso per l’alimentazione della scheda elettronica.

Bassa tensione 24 Vac

Uscita per l’alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori.

Morsetto +12Vdc

Uscita non disponibile per l’installatore.

5) Definizione ingressi / uscite accessorie

Antenna

Ingresso per il collegamento di un’antenna radioricevente. Da utilizzare solamente se all’apparato è connessa una scheda radioricevitore.

/ OFF di una lampada che ha lo scopo di preavvisare e segnalare otticamente la condizione di pericolo determinata dal cancello in

CHIUDE del motore collegato al cancello.

6) Definizione segnalazioni ottiche

LD6 - Led fotocellula (giallo)

Segnala lo stato della barriera ottica. Il led si spegne quando la fotocellula è oscurata dal passaggio di persone o autovetture.

LD5 - Led fotostop (giallo)

Segnala lo stato della barriera ottica. il led si spegne quando la fotocellula è oscurata dal passaggio di persone o autovetture.

LD2 - Led stop (rosso)

Segnala lo stato di blocco del cancello. Il led si spegne al comando di stop ( emergenza ).

LD7 - Led start apre (verde)

Si accende al comando di start apre.

LD8 - Led start chiude (verde)

Si accende al comando di start chiude.

LD3 - Led finecorsa apertura (giallo)

Segnala lo stato del finecorsa di apertura. Il led si spegne quando il cancello è completamente aperto.

LD4 - Led finecorsa chiusura (giallo)

Segnala lo stato del finecorsa di chiusura. Il led si spegne quando il cancello è completamente chiuso.

LD1 - Led programmazione (rosso)

Si accende (contemporaneamente al lampeggiatore) in fase di programmazione e durante il moto del cancello.

7) Definizione trimmer

RV1 – Velocità Rallentamento e Regolazione di Potenza

Determina la velocità del cancello in rallentamento e regola la potenza fornita al motore durante la fase a velocità normale.

8) Definizione dip switch (selezione programmi)

Dip switch 1

Stabilisce se l’apparecchiatura deve funzionare con la logica determinata dal dip-switch 2 o in modo condominiale

Condominiale OFF= Ininfluente

ON=

Dip switch 2

Stabilisce se l’apparecchiatura deve funzionare con logica passo-passo o in automatico ON =Automatico OFF=Passo-Passo

Dip switch 3

Esclude il rallentamento in apertura ON=rallentamento in apertura escluso OFF=rallentamento in apertura abilitato.

Dip switch 4

Abilita o meno la modalità di funzionamento ciclico

modalità ciclico abilitata OFF= modalità ciclico esclusa

ON=

ITALIANO

9) Definizione tasti programmazione

Tasto per l’inserimento o la cancellazione dei codici radiocomando in memoria

Tasto per l’impostazione del tempo di lavoro del motore

Tasto per l’impostazione del tempo di pausa

10) Definizione fusibili di protezione

F1 - Fusibile di rete (5A)

Sconnette l’apparecchiatura elettronica dalla linea di alimentazione di rete in caso di cortocircuito o di anomalia nei consumi di corrente.

F2 - Fusibile bassa tensione (1A)

Protegge l’apparecchiatura elettronica in caso di cortocircuito o sovracorrenti verificatesi sulle fotocellule o su altri eventuali dispositivi accessori collegati alla linea di alimentazione 24 Vac.

11) Caratteristiche tecniche

Regolatore di potenza

Regolando il trimmer

Attenzione : In caso di guasto o anomalia della scheda elettronica è possibile che il motore , durante il funzionamento , operi alla massima potenza . È pertanto d’obbligo che venga rispettata la nota 7 riportata nel paragrafo precedente “ limitazioni d’uso “.

Spunto

L’apparecchiatura fornisce , all’avvio del motore , la potenza massima per circa 1 secondo , dopo il quale , interviene il regolatore di potenza. Tale caratteristica consente di vincere l’elevata coppia resistente alla partenza del motore.

Radioricevitore

L’apparecchiatura elettronica contiene un radioricevitore bicanale che consente di comandare a distanza il cancello a mezzo radiocomando. Se il dip switch 4=ON il canale 1 del radioricevitore agisce da Start, mentre il canale 2 agisce da Start pedonale. Se il dip switch 4=OFF il canale 1 del radioricevitore agisce da sino a 12 codici diversi provenienti da vari radiocomandi. È possibile indirizzare ciascun codice sul canale desiderato. Il contenuto della memoria codici è conservato anche in assenza di alimentazione. È possibile azzerare il contenuto della memoria codici (svuotamento totale). In alternativa l’apparecchiatura elettronica è predisposta per il collegamento di una eventuale scheda radioricevitore accessoria. Il canale 1 della scheda radioricevitore fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all’ingresso di start / start apre. Il canale 2 della medesima fa capo ad un contatto elettrico non polarizzato (relè) direttamente collegato all’ingresso start pedonale / start chiude.

Lampeggiatore

La scheda elettronica fornisce un comando ON del cancello. Lampeggio veloce : segnala la fase di apertura Lampeggio lento : segnala la fase di chiusura Luce fissa : segnala che il cancello è fermo in attesa che venga rimosso l’ostacolo che oscura la fotocellula o il fotostop. L’apparecchiatura fornisce alla lampada un comando ON

è possibile ridurre la potenza fornita al motore durante la fase a velocità normale.

RV1

Start apre

, mentre il canale 2 agisce da

OFF (intermittenza) alla lampada con una logica che permette di visualizzare lo stato di funzionamento

OFF (intermittenza), per circa 1 secondo, prima della partenza del motore

Start chiude.

Il ricevitore funziona in auto-apprendimento e può memorizzare

(preallarme)

ITALIANO

Tempo di lavoro

Il tempo di funzionamento del motore è controllato da un Timer digitale. Se un qualsiasi comando interrompe la corsa del cancello prima della fine, il Timer si arresta ed il tempo trascorso è memorizzato. L’apparecchiatura è quindi in grado di stabilire, con una certa approssimazione, il tempo di lavoro parziale necessario per terminare la corsa del cancello. Questa caratteristica impedisce al motore di rimanere alimentato per un lungo periodo dopo la fine della corsa , riducendo al minimo l’effetto di surriscaldamento.

Importante : La mancanza di alimentazione alla scheda elettronica provoca la perdita della posizione memorizzata.

12) Logica di funzionamento

Premessa

L’apparecchiatura elettronica contiene un microprocessore che gestisce la logica di funzionamento del cancello. Durante il funzionamento si distinguono 4 fasi principali :

L’apparecchiatura può gestire tre diverse logiche di funzionamento :

La logica di funzionamento Condominiale è prioritaria. Se vengono selezionate più logiche contemporaneamente andrà in uso quella prioritaria. Attenzione : L’impostazione della logica di funzionamento (dip switch) così come la programmazione dei tempi di lavoro e di pausa deve essere

eseguita solamente quando il ciclo di lavoro è completato o deve iniziare (cancello chiuso). Il ciclo di funzionamento di apertura o chiusura è avviato rispettivamente da un comando di Start apre o start chiude.

Logica “passo-passo”

A cancello chiuso un comando di start apre da inizio ad un ciclo di apertura. Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta. Il ciclo di lavoro è completato ( lampeggiatore spento) in attesa di un nuovo comando di start chiude. Fornendo un comando di start apre o chiude a corsa non ultimata il cancello si arresta.

Logica “automatico”

A cancello chiuso un comando di start apre da inizio ad un ciclo di apertura. Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa ( lampeggiatore spento ). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato al termine della fase di chiusura. Fornendo un comando di start apre o chiude a corsa non ultimata il cancello si arresta. Un comando di start apre o chiude fornito durante la pausa interrompe il ciclo di lavoro ed il cancello non chiude automaticamente.

Fase precedente al moto Fase in cui il cancello è in movimento veloce Fase in cui il cancello è in movimento lento Fase in cui il cancello è in pausa (aperto)

Passo-passo - Si ottiene impostando i dip switch 1=OFF 2=OFF Automatico - Si ottiene impostando i dip switch 1=OFF 2=ON

Condominiale -

Si ottiene impostando i dip switch 1=ON 2=Ininfluente

ITALIANO

Logica “condominiale”

A cancello chiuso un comando di start apre da inizio ad un ciclo di apertura.

Trascorso il tempo di lavoro del motore la corsa è terminata ed il cancello si arresta dando inizio al periodo di pausa (lampeggiatore spento). Trascorso il tempo di pausa il cancello chiude automaticamente. Il ciclo di lavoro è completato solamente al termine della fase di chiusura. Un comando di start apre o start chiude fornito durante l’apertura è ininfluente. Durante la chiusura è operativo solamente il comando di start apre che provoca l’arresto e l’inversione di marcia dopo circa 2 secondi. Un comando di start apre o start chiude fornito durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Importante : Se l’apertura del cancello è comandata da un orologio è necessario abilitare la logica di funzionamento condominiale.

Nota : Le funzioni di start apre e start chiude possono essere eseguite tramite due tasti del radiocomando.

Modalità “ciclico” (dip switch 4 = ON)

In modalità ciclico i comandi di start apre e start chiude assumono rispettivamente la funzione di start e start pedonale. Il comando start pedonale è operativo solamente a cancello chiuso. In qualsiasi logica di funzionamento, il comando start pedonale determina l’apertura del cancello per 7 secondi.

Nota : All’inizio di ogni ciclo di apertura la serratura elettrica è attivata qualche decimo di secondo ( 0,8 sec ) prima dell’avvio del cancello, ed è disattivata qualche decimo di secondo ( 0,4 sec ) dopo la partenza del medesimo.

Qualunque sia la logica di funzionamento in uso, l’intervento dei dispositivi di sicurezza produce gli effetti di seguito descritti :

Se il comando di stop è attivo impedisce l’avvio di qualsiasi ciclo e rende ininfluenti tutti i comandi di start. Un comando di stop fornito durante il

Stop :

moto provoca l’arresto immediato del cancello interrompendo il ciclo di lavoro. Tale condizione persiste sino a che esso è presente. Un comando di stop fornito durante il tempo di pausa interrompe il ciclo di lavoro. Il successivo comando di start chiude da inizio ad un ciclo di chiusura.

Fotocellula :

È influente solamente durante la fase di chiusura o nel periodo di pausa. Se un ostacolo oscura la fotocellula durante la chiusura provoca l’arresto e l’inversione di marcia dopo circa 2 secondi. L’intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

Fotostop : Se un ostacolo oscura la cellula fotoelettrica durante il moto, qualunque sia il senso di marcia, o nella fase che precede l’avvio del ciclo di lavoro provoca l’arresto temporaneo del cancello sino a che rimane in tale stato. Il lampeggiatore segnala con luce fissa la condizione anomala. Non appena l’ostacolo è rimosso e la cellula fotoelettrica è libera ha sempre inizio un ciclo di apertura. Tale condizione non è valida solamente quando, una volta completato il ciclo di apertura, un comando di start avvia la fase di chiusura in logica passo - passo. L’intervento del fotostop durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

ITALIANO

13) Caratteristiche elettriche e meccaniche

Dimensioni e Peso : 177 x 247 x 92 mm - 1 Kg Alimentazione generale

: 230 Vac +

Potenza assorbita a riposo : 1 W circa Temperatura di funzionamento : da 0 a + 60 °C Alimentazione motore monofase : 230 Alimentazione lampeggiatore Alimentazione luce di cortesia : 230 Alimentazione serratura elettrica : 12 Alimentazione accessori

: 24

Regolazione tempo di lavoro motore : da 0 a 250 secondi Regolazione tempo di pausa : da 2 a 250 secondi Frequenza di ricezione : 433,92 MHz

attenzione : Non mettere in servizio l’apparecchiatura se i carichi ad essa collegati o la tensione di alimentazione non rientrano nei valori limite

sopradescritti. Il mancato rispetto può causare danni a persone, cose o animali, nei confronti dei quali il costruttore non può essere considerato responsabile.

14) Collegamenti elettrici

Sulla scheda si distinguono 5 connettori elettrici :

1) J3 morsettiera a 6 poli per il collegamento dei dispositivi che operano con la tensione di rete 230

morsettiera a 13 poli per il collegamento dei dispositivi che operano in bassa tensione (comandi, fotocellule, serratura elettrica, finecorsa ed

uscita di alimentazione 24

Vac)

3) J2 morsettiera a 2 poli per il collegamento di eventuale antenna radioricevente

4) J1 morsettiera a 3 poli per il collegamento della tensione di rete e del cavo di terra

connettore a 10 poli per il collegamento di eventuale scheda radioricevitore

5) J7

Morsettiera J3

Morsetto 1 - Fase alimentazione 230 Morsetto 2 - Neutro alimentazione 230 Morsetto 3 - Fase alimentazione 230 Morsetto 4 Morsetto 5 - Fase chiude alimentazione 230 Morsetto 6 - Neutro alimentazione 230 Nota

Fase apre alimentazione 230

: Collegare il condensatore di rifasamento del motore M1 tra i morsetti 4 e 5

- 10%

Vac 1 HP max

Vac 40 W max

: 230

Vac 40 W max

Vac 2 W max

Vac 40 W max

Vac lampeggiatore

Vac lampeggiatore e luce di cortesia (polo comune)

Vac luce di cortesia

Vac motore M1

Vac (motore, lampeggiatore, luce di cortesia)

ITALIANO

Morsettiera J1

Morsetto 1 Morsetto 2 - Fase alimentazione di rete 230 Morsetto 3 - Neutro alimentazione di rete 230 Attenzione

Morsettiera J4

Collegamento cavo di terra

Vac

: Le polarità della tensione di alimentazione devono essere rigorosamente rispettate.

Morsetto 1 - Uscita non disponibile per l’installatore Morsetto 2 - Alimentazione 12 Morsetto 3 -

Comune alimentazione 24

Morsetto 4 - Alimentazione 24

Vac serratura elettrica

Vac e alimentazione 12 Vac serratura elettrica

Vac per fotocellule o altri dispositivi

Morsetto 5 - Contatto elettrico normalmente chiuso del Finecorsa di apertura Morsetto 6 -

Contatto elettrico normalmente chiuso del Finecorsa di chiusura

Morsetto 7 - Contatto elettrico normalmente chiuso della cellula fotoelettrica (fotostop) Morsetto 8 - Morsetto comune di tutti i contatti elettrici relativi ai finecorsa e fotostop Morsetto 9 Morsetto 10 - Contatto elettrico normalmente chiuso del pulsante di emergenza (stop)

Contatto elettrico normalmente chiuso della Fotocellula

Morsetto 11 - Contatto elettrico normalmente aperto del pulsante di start apre Morsetto 12 - Morsetto comune di tutti i contatti elettrici relativi ai comandi e fotocellula Morsetto 13 Importante

Morsettiera J2

Morsetto 1 Morsetto 2 - Collegamento cavo antenna (calza) per scheda radioricevitore

Connettore J7

Morsetto 1 -

- Contatto elettrico normalmente aperto del pulsante di start chiude

: Gli ingressi normalmente chiusi devono essere ponticellati se non vengono utilizzati.

Collegamento cavo antenna (segnale) per scheda radioricevitore

Contatto elettrico normalmente aperto connesso allo start apre

Morsetto 2 - Comune del contatto elettrico normalmente aperto connesso allo start apre Morsetto 3 - Contatto elettrico normalmente aperto connesso allo start chiude Morsetto 4 - Comune del contatto elettrico normalmente aperto connesso allo start chiude

Vac (comune)

Morsetto 5 -

Negativo alimentazione 12

Morsetto 6 - Positivo alimentazione 12 Morsetto 7 - Positivo alimentazione 12 Morsetto 8 -

Negativo alimentazione 12

Vac Vac

Vac (comune)

Morsetto 9 - Ingresso antenna (calza) Morsetto10 - Ingresso antenna (segnale)

ITALIANO

Connessione dispositivi

Cavo alimentazione di rete 230 Vac e terra – Morsetti 1,2 e 3 di J1 Attenzione : Il polo di terra del cavo deve obbligatoriamente essere connesso ad un buon riferimento di terra che stà in prossimità del

cancello. Motore 1 – Morsetti 4, 5 e 6 di J3

Lampeggiatore – Morsetti 1 e 2 di J3 Luce di cortesia –

Morsetti 2 e 3 di J3

Serratura elettrica – Morsetti 2 e 3 di J4 Alimentazione fotocellule – Morsetti 3 e 4 di J4 Contatto fotocellula NC –

Morsetti 9 e 12 di J4

Pulsante di stop NC – Morsetti 10 e 12 di J4 Contatto fotostop NC – Morsetti 7 e 8 di J4 Pulsante di start apre NO –

Morsetti 11 e 12 di J4

Pulsante di start chiude NO – Morsetti 12 e 13 di J4 Finecorsa di apertura NC – Morsetti 5 e 8 di J4 Finecorsa di chiusura NC – Morsetti 6 e 8 di J4 Antenna –

Morsetti 1 e 2 di J2

Importante : Prima di avviare il cancello verificare che le connessioni alla scheda elettronica siano corrette. A tal fine verificare anche la

commutazione dei contatti elettrici segnalata dall’accensione e/o spegnimento dei led.

ITALIANO

E) Manutenzione

Attenzione :

Manutenzione ordinaria :

Manutenzione straordinaria: Se dovessero rendersi necessari interventi non banali sull’apparecchiatura, si raccomanda la rimozione della stessa,

La casa costruttrice si solleva da qualsiasi responsabilità per la mancata osservanza delle norme sopra descritte.

F) DICHIARAZIONE DI CONFORMITÀ (

Ragione sociale e sede del fabbricante :

Descrizione dell’apparecchiatura: Quadro elettronico adibito al comando di 1 motore asincrono monofase 230Vac destinato all’automazione

di un cancello.

Modello: CTR31

Norme di riferimento applicate :

Norme di base applicate : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140

Laboratorio di prova : Computec

Esito : Positivo

Il fabbricante dichiara che i prodotti sopraelencati sono conformi alle normative previste dalle direttive 89/336/EEC, 92/31/EEC, 93/68/EEC sulla compatibilità elettromagnetica.

Data : 20-05-2000

La manutenzione dell’apparecchiatura deve essere effettuata solo ed esclusivamente da un tecnico specializzato ed autorizzato dalla casa costruttrice. Qualsiasi operazione di mantenimento o controllo dell’apparecchiatura deve essere effettuata in assenza di tensione di alimentazione.

Ogni volta che si avverte la necessità e comunque ogni 6 mesi si raccomanda di verificare lo stato di funzionamento dell’apparecchiatura.

per consentire la riparazione in laboratorio ad opera di tecnici della casa costruttrice o da essa autorizzati.

Secondo la direttiva EMC EN45014 e la guida 22 dell’ISO).

EN 50081-1, EN 50082-1, EN 55014

G) Programmazione scheda

Logica Passo-Passo

3 2 1 5 4

OFF OFF

ON ON

Posizionare il dip switch 1 e 2 in OFF. Lo stato degli altri dip switch è ininfluente.

Logica Condominiale

3 2 1 5 4

OFF OFF

ON ON

ITALIANO

Posizionare il dip switch 1 in ON. Lo stato degli altri dip switch è ininfluente.

Logica Automatico Modalità Ciclico

3 2 1 5 4

OFF OFF

ON ON

Posizionare il dip switch 2 in ON. Posizionare il dip switch 1 in OFF. Lo stato degli altri dip switch è ininfluente.

OFF OFF

ON ON

3 2 1 5 4

Posizionare il dip switch 4 in ON. Lo stato degli altri dip switch è ininfluente.

Esclusione rallentamento in apertura

3 2 1 5 4

OFF OFF

Posizionare il dip switch 3 in ON. Lo stato degli altri dip switch è ininfluente.

ON ON

Apprendimento codici radiocomando : Premere il tasto P1 una volta per inserire un codice di “Start apre”, premere il tasto P1 due volte per inserire un codice

di “Start chiude”, premere il tasto P1 tre volte per inserire un codice di “Start pedonale”. Ogni pressione del tasto è seguita da un lampeggio di conferma del led DL1. Distanziare di almeno 1 secondo una pressione del tasto P1 dalla successiva. Quando il led si accende di luce fissa trasmettere con il radiocomando il codice da apprendere. e start pedonale.

Cancellazione dei codici in memoria : Impostazione tempo di lavoro :

Attenzione

In modalità

Assicurarsi che il cancello sia completamente chiuso, in caso contrario posizionarlo manualmente. Premere il tasto P2 per circa 3 secondi (accensione del led DL1 con luce fissa) fino alla partenza del cancello in apertura a velocità ridotta. In questa fase regolare con il trimmer velocità al fine di ottenere il rallentamento desiderato. A completa apertura premere nuovamente il tasto

Ciclico (dip switch 4 = ON)

Premere il tasto

i comandi di start apre e start chiude assumono rispettivamente la funzione di start

fino allo spegnimento del led DL1 (circa dieci secondi).

ed attendere che il led DL1 ed il lampeggiatore si

RV1

accendano con luce fissa. Regolare il trimmer RV1 a metà corsa e successivamente premere in sequenza il tasto P2 (3 volte) per programmare le seguenti operazioni :

1) avvio motore M1 in chiusura

2) inizio rallentamento motore M1

3) arresto motore M1(fine della corsa e fine della programmazione)

Nota :

se all’apparecchiatura è collegato il finecorsa di chiusura non è necessario premere P2 per arrestare il motore.

Impostazione tempo di pausa :

Premere il tasto P3 fino all’accensione del led DL1. Far trascorrere il tempo di pausa desiderato e premere nuovamente

il tasto P3.

ITALIANO

Fusibile B.T.

1 2 3 4 5 6 7 8 9

Tasti di

programmazione

24Vac 1A

ANT

APRE

CHIUDE

START NO

USCITA

+ 12Vdc

13 12 11 10

1 2 3 4 5 6 7 8 9

1 2 3 4 5 6

Radioricevitore

1 2 3

SW1

1 2

SW2

Led di segnalazione

RV1

Selezione

Dip switch

programmi

LD1

STCH

FTC STP ST AP

LD6 LD2 LD7 LD8

FCAP FCCH FT S

LD3 LD4 LD5

Alimentazione

COMUNE

START NO

24Vac

USCITA

SERRATURA

ELETTRICA

STOP NC

FOTOC NC

COMUNE

FTSTP NC

FCCH NC

FCAP NC

COND

COM

230Vac 5A

Fusibile di rete

e controllo di forza

Velocità in rallentamento

H) Schema generale

LUCE DI

1 2 3

230 Vac

GIALLO-VERDE

CORTESIA

LAMP

TERRA

TABLE OF CONTENTS

ENGLISH

A Scope of the device

B Limits to use

C Installation

D Operation

D.1 Controls………………………………………………….

D.2 Safety devices…………………………………………..

D.3 Outputs…………………………………………………..

D.4 Power supply……………………………………………

D.5 Accessory inputs/outputs………………………………

D.6 Optical signals…………………………………………..

D.7 Trimmers………………………………………………...

D.8 Dip switches……………………………………………..

D.9 Programming keys……………………………………...

D.10 Protection fuses………………………………………...

D.11 Technical features……………………………………...

D.12 Operation modes………………………………………..

D.13 Electrical and mechanical specifications……………..

D.14 Electric connections…………………………………….

……………………………………….

…………………………………………..

…………………………………………….

…………………………….

E Maintenance

………………………………………..

F Conformity declaration

G Board programming

H General diagram

……………………………

………………………………….

………………………..

ENGLISH

A) – Scope of the device

Electronic board controlling 1 230 switch.

Vac single-phase asynchronous motor for the automation of a sliding gate or an overhead door with or without limit

B) – Limits to use

: Before operating the electronic unit make sure the following operations have been carried out.

Caution

Note 1 – Read carefully the whole technical documentation supplied. Note 2 – The electronic unit must be installed by qualified personnel only. The installation engineer must have the necessary technical and

professional qualification.

Note 3 – The mains power supply connected to the unit must be 230 Note 4 – The neutral (N) pole of the mains power supply must be unipotential to the ground. Note 5 – All security norms for the installation of electric devices must be respected.

– The mains power must be supplied with an efficient differential switch tested and calibrated in conformity with the applicable rules.

Note 6 Note 7 – Before installing the electronic unit check the motor to which it will be connected. When the motor is connected to the mains power the

torque it apply to the gate must respect the applicable rules and, in any case, it must be such that in case of collision no damage will be caused to persons, animals or objects.

Note 8 – The unit must be applied for the intended use only (see point A). All other use is to be considered improper and dangerous. Note 9 – Before acceding to the electronic unit’s box for any intervention check that the mains power has been cut off.

damp hand or feet.

Note 10

– Do not access the unit with wet

Note 11 – Do not expose the unit to weather (rain, snow, etc.) Note 12 – Do not allow any children or unqualified persons to touch the unit. Note 13 – The electronic unit must be placed in the box supplied. Note 14

– The plastic material used for the box is not self-extinguishing. Therefore it must be installed in an well aired place far from any objects or

elements that can cause fire.

Note 15 – The ordinary maintenance of electronic unit must be executed by qualified personnel every 6 months.

: Failure to respect the above listed norms can cause damage to persons, animals or objects. The manufacturer can in no way be

Caution

held responsible for such damage.

Vac + / - 10%.

ENGLISH

C) – Installation

1) Unscrew the cover screws and lift the cover. Check that the electronic unit is in good order. In case of doubt do not install the unit and ask for

the intervention of qualified personnel. The container’s accessories (screws, round seal, cable glands) must not be left within the reach of children since they are a potential danger.

2) Check that the electronic unit is properly fixed to its box. If not, tighten all screws or provide the missing screws.

3) Place the unit near the gate so that the system connection wires’ length is reduced to the minimum.

Caution

4) For increased weather protection we recommend to place the unit under a roof or, even better, in an enclosure having two side walls.

5) Before proceeding to assembly place the container so that the side fitted with the cable glands is directed towards the ground.

Caution

6) Insert the supplied round seal in its seat. Make sure the two ends meet at the centre of the side to which the cable glands are fitted.

7) Lift the mobile portion of the connector and proceed to connect the unit wires as described in the following chapters.

D) - Operation

1) Definitions of Controls

Start

Input connected to a push-button placed outside the unit. It is employed to request the gate’s opening or closure. This input is usually connected to a key push-button.

Pedestrian Start

Input connected to a push-button placed outside the unit. It is employed to request the opening or closure partial of the gate to allow the passage of persons or animals.

Opening Start

Input connected to a push-button placed outside the unit. It is employed to request the opening of the gate.

Closing Start

Input connected to a push-button placed outside the unit. It is employed to request the closure of the gate.

2) Definitions of Safety devices

Stop

Input connected to a push-button or switch placed outside the unit. It is employed to cause the gate’s immediate stop. This control must used in an emergency situation.

Photo-cell

Input connected to an optical barrier. It detects and signal the passage of persons or vehicles in the area crossed by the gate or in the nearby area.

Photostop

Input connected to an optical barrier. It detects and signal the passage of persons or vehicles in the area crossed by the gate or in the nearby area.

Opening Limit Switch

Input connected to a switch placed outside the unit. The switch operates when the gate has completed its opening phase. When it is operated it causes the gate’s immediate stop.

: For the unit’s correct operation the wires connected to it must not be longer than 10 metres.

Wherever possible, it is advisable to install the unit at a minimum 1,5 mt level above the ground to keep it out of the reach of children.

: Do not assemble the container on wood surfaces.

ENGLISH

Closing Limit Switch

Input connected to a switch placed outside the unit. The switch operates when the gate has completed its closing phase. When it is operated it causes the gate’s immediate stop.

3) Definitions of Outputs

Blinker

Lamp’s ON

Motor 1

Outputs for the opening/closure control of the motor which drives the gate.

Courtesy light

Continuous control for the lamp which lights the area around the gate. The lamp is lit for approx. 2 minutes after the cycle has ended. During the pause before the gate closes back the lamp is lit.

Electric lock

Impulse control for the electric lock release.

4) Definitions of Power Supply Inputs/Outputs

230 Vac mains power

Input for the electronic board power supply.

Vac low voltage

Power supply output for the photo-cells and/or any other accessory devices.

+12

Output not available for the installer.

5) Definitions of Accessory Inputs/Outputs

Aerial

Input for the connection of a radio receiving aerial. This input can only be used if a radio receiver card is connected to the unit.

6) Definitions of Optical Signals

LD6 – Photo-cell led (yellow)

It signals the optical barrier’s state. The led goes off when the photo-cell is covered by persons or vehicles LD5 – Photostop led (yellow) It signals the optical barrier’s state. The led goes off when the photo-cell is covered by persons or vehicles

LD2 – Stop led (red)

It signals the gate’s block state. The led goes off when the stop control is operated (emergency).

LD7 – Opening Start led (green)

It is lit when the opening start control is operated.

LD8 – Closing Start led (green)

It is lit when the closing start control is operated.

OFF control. The lamp functions as a warning and optical signaller of potential danger for the gate’s motion.

Vdc terminal

ENGLISH

LD3 – Opening limit switch led (yellow)

It signals the opening limit switch state. The led goes off when the gate has completely opened.

LD4 – Closing limit switch led (yellow)

It signals the closing limit switch state. The led goes off when the gate has completely closed.

LD1 – Programming led (red)

It is lit (together with the blinker) in the programming phase and during the gate’s motion.

7) Definitions of Trimmers

RV1 – Slow-down speed and power regulator

It defines the gate’s speed during the slow-down phase and it regulates the power supplied to the motor during the normal speed phase.

8) Definitions of Dip Switches (Selection of Programs)

Dip switch 1

It chooses whether the unit will operate in the mode determined by dip-switch 2 or in condominium mode. ON=Codominium OFF=No effect

Dip switch 2

It chooses whether the unit will operate in step-by-step mode or in automatic mode. ON =Automatic OFF=Step by step

Dip switch 3

It excludes the slowing-down during the opening phase. ON=opening slow-down excluded OFF=opening slow-down enabled

Dip switch 4

It determines whether the unit will operate in opening ON=Cyclical mode enabled OFF=Opening/closing logic

9) Definitions of Programming Keys

Allows to insert/cancel the radio-command codes in the memory.

Allows to set the motor’s work time.

Allows to set the pause time.

10) Definitions of Protection Fuses

F1 – Mains power fuse (5A)

It disconnects the electronic unit from the power supply mains in case of short-circuit or electric current consumption anomalies.

F2 – Low voltage fuse (1A)

It protects the electronic unit in case of short circuits or over-currents on photo-cells or any other accessory devices connected to the 24 supply.

closing or cyclical mode.

Vac power

ENGLISH

11) Technical features

Power regulator

Regulating the RV1 trimmer it is possible reduce the power supplied to the motor during the normal speed phase.

Caution: In case failure or anomaly of the electronic card the motor may operate at its maximum power value. This is why n° 7 note in the previous chapter “limits to use” must absolutely be put into practice.

Starting of maximum start up power

When the motor starts the unit supplies the maximum power value for approx. 1 sec. Subsequently the power regulator operates. This particular feature allows to overcome the high negative torque at the motor’s start.

Radioreceiver

The electronic unit contains a two-channel radio receiver allowing remote control of the gate by means of the radio transmitter. When dip-switch 4=ON the radio receiver channel 1 acts as Start control and channel 2 acts as Pedestrian start. When dip switch 4=OFF the radio receiver channel 1 acts as Opening start, whereas channel 2 acts as Closing start. The radio receiver operates with a self-learning logic and can store up to 12 different codes from the radio-commands. Each code may be addressed on the desired channel. The memory contents is preserved in absence of power

The memory contents may be erased (total cancellation). In alternative the electronic unit is pre-set for the optional connection of an

supply

accessory radio receiver card. The channel 1 of the radio receiver card ends with a non-polarized electric contact (relay) directly connected to the

opening start input. The channel 2 of the radio receiver card ends with a non-polarized electric contact (relay) directly connected to the

start pedestrian start

Blinker

The electronic card supplies an ON Quick flashing light : it signals the opening phase Slow flashing light : it signals the closing phase Fixed light : it signals that the gate is blocked in wait that the obstacle that covers the photocell or photostop to be removed. The device supplies an ON

Work time

The motor’s work time is controlled by one digital timer. If any command interrupts the gate’s travel before its end, the Timer stops and the elapsed time is stored in memory. Therefore the unit can determine, with a fair approximation, the partial working time necessary to the gate to end its travel. Thanks to this feature it is possible to avoid that the motor works for a long time after the end of the gate’s travel, thus reducing overheating to the minimum.

closing start input.

Warning

: In case of absence of power supply the stored position will be lost.

OFF control (flashing light) to the lamp. The logic of the blinking allows displaying the gate’s operating.

OFF control (flashing light) to the lamp for approx. 1 sec. before the motor start (pre-alarm).

ENGLISH

12) Operation modes

Introduction

The electronic unit contains a micro-processor to control the gate’s operation modes. These are the four main operation phases :

The unit can function in three modes :

Automatic – This mode is enabled by setting the dip switches 1=OFF 2=ON Condominium – This mode is enabled by setting the dip switches 1=ON 2=

The

Condominium

Notice: The operation logic setting (dip switch), the work time programming and the pause time programming must be carried out only if the cycle is

concluded or before it starts (with closed gate). The operating cycle is enabled by a Opening Start or Closing Start control.

“

Step-by-step” mode

When the gate is closed, the opening start command determines an opening cycle. At the end of the work time, the gate stops. The operating cycle is completed (blinker off) and the system waits for a closing start command to determine the closing cycle. If a opening start or closing start command is supplied when the end of travel has not been reached yet the gate stops.

“Automatic” mode

When the gate is closed, the opening start command determines an opening cycle. At the end of the work time, the gate stops. The pause period starts (blinker off). At the end of the pause period the gate closes automatically. The operating cycle is complete only when the closing motion has ended. If a opening start or closing start command is supplied before the end of travel is reached the gate stops. If a opening start or closing start command is supplied during the pause period the operating cycle is interrupted and the gate does not close automatically.

“Condominium” mode

When the gate is closed, the opening start command determines an opening cycle. At the end of the work time, the gate stops. The pause period starts (blinker off). At the end of the pause period the gate closes automatically. The operating cycle is complete only when the closing motion has ended. If a opening start or closing start command is supplied while the gate opens, the command will have no effect. During the closing phase the opening start command operates whereas the closing start command not operates. If a opening start command is supplied while the gate closes, the gate will stop and reverse its motion after approx. 2 sec. If a opening start or closing start command is supplied during the pause period, the period will be reset and the automatic closure will start later.

Important : If the gate opening is controlled by a clock the “condominium” mode must be enabled. Note : The opening start and closing start commands can be supplied by the two push-buttons of radio-command.

Phase preceding the gate’s motion Gate’s fast motion phase Gate’s slow motion phase Gate’s pause phase (open gate)

Step by step –

This mode is enabled by setting the dip switches 1=OFF 2=OFF

No effect

mode is the priority operation mode. If more than one modes are selected the priority mode will be enabled.

ENGLISH

“Cyclical” mode (dip switch 4 = ON)

In cyclical mode the opening start and closing start commands become, respectively, start and pedestrian start. The pedestrian start command is enabled only when the gate is closed. In any operation mode, the pedestrian start command causes the gate opening for 7 seconds.

Note : At the beginning of each opening cycle the electric lock operates a split of second ( 0,8 sec ) before the first gate starts , and stops operating a split of second ( 0,4 sec ) after the gate’s start.

In any operation mode, the safety devices causes the following effects : Stop : If the stop command is enabled, no cycles can start and all the start commands will have no effect. If a stop command is supplied during

motion, the gate will immediately stop e interrupt its operating cycle. This condition will continue until the stop command is on. A stop command supplied during the pause period interrupts the operating cycle. A closing start command subsequently supplied will start a closure cycle.

Photo-cell : This device has effect only during the closure phase or in the pause period. If an obstacle covers the photo-cell during the closure phase , the gate stops and reverses its motion after approx. 2 sec. If an obstacle covers the photo-cell during the pause period this last one is reset and the automatic closure is therefore delayed.

Photostop : If an obstacle covers the photo-cell during the gate’s motion (opening or closure), or during the period preceding the operating cycle’s start, then the gate is temporarily stopped, until the obstacle is not removed. The blinker will light with a fixed light to signal the irregular condition. When the obstacle is removed and the photocell is freed, an opening cycle will start. This does not apply when a start command determines the closing phase in step-by-step mode at the end of an opening cycle. If an obstacle covers the photostop during the pause period this last one is reset and the automatic closure is therefore delayed.

ENGLISH

13) Electrical and mechanical specifications

Dimensions and weight

: 177 x 247 x 92 mm - 1 Kg

Mains power supply : 230 Vac +/- 10% Stand-by power consumption : approx. 1 W Operating temperature range Single-phase motor power supply : 230 Blinker power supply : 230 Courtesy light power supply Electric lock power supply : 12 Accessories power supply : 24

: 0 to + 60 °C

Vac 1 HP max

Vac 40 W max

: 230

Vac 15 W max Vac 2 W max

Vac 40 W max

Motor’s work time : programmable, 0 to 250 sec. Pause time Operating frequency : 433,92 MHz

: programmable, 2 to 250 sec.

Caution : The unit must be not switched on if the connected loads or the power supply exceed the a.m. limits. Failure to observe this precaution can result in damage to persons, animals or objects for which the manufacturer cannot be held responsible.

14) Electric connections

5 electric connectors are fitted to the card :

1) J3 6-pole Terminal board for the connection of the devices operating with 230

13-pole Terminal board for the connection of the devices operating at low voltage (commands, safety devices, electric lock and 24 Vac power

Vac mains power supply (motor, blinker and courtesy light).

supply output).

3) J2 2-pole Terminal board for the connection of the aerial cable.

3-pole Terminal board for the connection of the mains power supply and the ground cable.

4) J1

5) J7 10-pole connector for the optional connection of a radio receiver card.

Terminal board J3

Terminal1 -

230 Vac blinker power supply phase

Terminal2 - 230 Vac blinker and courtesy light power supply neutral (common) Terminal3 - 230 Vac courtesy light power supply phase Terminal4 - 230 Vac motor M1 power supply phase (opening) Terminal5 Terminal6 - 230 Vac motor M1 power supply neutral (common)

Note : connect the capacitor of the motor M1 between terminals 4 and 5

230 Vac motor M1 power supply phase (closure)

ENGLISH

Terminal board J1

Terminal1 Terminal2 - 230 Vac mains power supply phase Terminal3 - 230 Vac mains power supply neutral

Warning : The power supply voltage polarities must be carefully observed.

Terminal board J4

Terminal1 – Output not available for the installer Terminal2 – Electric lock 12 Terminal3 – Electric lock 12 Terminal4 – Terminal5 – Opening limit switch’s normally closed electric contact Terminal6 – Closing limit switch’s normally closed electric contact Terminal7 – Terminal8 – Common terminal for all electric contacts of limit switches and photostop Terminal9 – Photo-cell’s normally closed electric contact Terminal10 – Terminal11 – Opening Start push-button’s normally open electric contact Terminal12 – Common terminal for all electric contacts of commands and photo-cell Terminal13 – Closing Start push-button’s normally open electric contact

Important : The normally closed inputs not in use must be fitted with jumpers.

Terminal board J2

Terminal1 – Aerial cable connection (signal) for radio receiver card Terminal2 – Aerial cable connection (shield) for radio receiver card

Connector J7

Terminal1 - Normally open electric contact connected to the opening start Terminal2 - Common of the normally open electric contact connected to the opening start Terminal3 Terminal4 - Common of the normally open electric contact connected to the closing start Terminal5 - 12 Vdc power supply negative (common) Terminal6 - 12 Vdc power supply positive Terminal7 Terminal8 - 12 Vdc power supply negative (common) Terminal9 - Aerial input (shield) Terminal10 -

Ground cable connection

Vac power supply

Vac power supply for photo-cells or other devices

Vac and 24 Vac power supply (common)

Photoelectric cell’s normally closed electric contact (photostop)

Emergency push-button’s normally closed electric contact (stop)

Normally open electric contact connected to the closing start

12 Vdc power supply positive

Aerial input (signal)

ENGLISH

Connection of the devices

230Vac mains power supply cable and ground – Warning : The cable’s ground pole must be connected to a good ground reference in the gate’s nearby area. Motor 1 –

Terminals 4, 5 and 6 on J3

Blinker – Terminals 1 and 2 on J3 Courtesy light – Terminals 2 and 3 on J3 Electric lock – Terminals 2 and 3 on J4 Photo-cells power supply –

Terminals 3 and 4 on J4

NC photo-cell contact – Terminals 9 and 12 on J4 NC stop push-button – Terminals 10 and 12 on J4 NC photostop contact –

Terminals 7 and 8 on J4

NO opening start push-button – Terminals 11 and 12 on J4 NO closing start push-button – Terminals 12 and 13 on J4 NC opening limit switch – Terminals 5 and 8 on J4 NC closing limit switch – Aerial – Terminals 1 and 2 on J2

Terminals 6 and 8 on J4

Important : Before starting the gate check all connections to the electronic card. Check also the electric contacts’ switching, which is signalled by the leds’ operation.

E) MAINTENANCE

Warning :

Any operation of maintenance or control of the device must be effected in absence of power supply.

The maintenance of the device must be effected only and exclusively by a specialized technician authorized from the Manufacturer.

Ordinary maintenance : Every time that it is necessary and however every 6 months is recommended to verify the device operation. Extraordinary maintenance :

The Manufacturer is not responsible for missing observance of rules above described.

In case of failure, remove the device and send it for repair to the manufacturer laboratory or to authorized laboratory.

Terminals 1,2 and 3 on J1

ENGLISH

F) CONFORMITY DECLARATION (

To EMC directive EN45014 and ISO guide 22)

Company name and registered office :

Description of the appliance : Electronic board for the control of 1 230

Vac single-phase asynchronous motor for gate automation.

Model : CTR31

Reference rules applied : EN 50081-1, EN 50082-1, EN 55014

Basic rules applied : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140

Test laboratory :

Computec

Outcome : Positive

The manufacturer declares that the above listed products comply to the norms on electromagnetic compatibility provided for by directives 89/336/EEC, 92/31/EEC, 93/68/EEC.

Date : 20-05-2000

G) Programming the board

Step-by-step logic Condominium logic

3 2 1 5 4

OFF OFF

ON ON

Set the dip switches 1 e 2 to OFF. The state of the other dip switches has no effect.

3 2 1 5 4

OFF OFF

ON ON

ENGLISH

Set the dip switch 1 to ON. The state of the other dip switches has no effect.

Automatic logic

3 2 1 5 4

OFF OFF

ON ON

Set the dip switch 1 to OFF. Set the dip switch 2 to ON. The state of the other dip switches has no effect.

Cyclical mode

OFF OFF

ON ON

3 2 1 5 4

Set the dip switch 4 to ON. The state of the other dip switches has no effect.

Opening slow-down exclusion logic

3 2 1 5 4

OFF OFF

ON ON

Set the dip switch 3 to ON. The state of the other dip switches has no effect.

Radio-command codes self-learning : Press the P1 push-button once to insert a “Opening Start” code; press the P1 push-button twice to insert a

“Closing Start” code; press the P1 push-button three times to insert a “Pedestrian Start” code”. Each time the push-button is pressed, the led DL1 flashes in acknowledgement. Subsequent pressures of the P1 push-button must be spaced by 1 sec. minimum periods. When the led is lit with a fixed light transmit the code to be learn by means of the radio-command.

Warning Erasing all stored codes : Press push-button P1 until the led DL1 goes off (about 10 seconds).

: In Ciclical mode (dip switch 4 = ON) the opening start and closing start commands become, respectively, start and pedestrian start.

Setting the work time : Make sure the gate is completely closed. If not, position it manually. Press push-button P2 for about 3 seconds (the led DL1

will light with a fixed light) until the gate starts opening at a reduced speed. During this phase adjust the speed by means of the trimmer

RV1

to obtain

the desired slow-down. When the gate is completely open press push-button P2 again and wait for the led DL1 and the blinker to go on with a fixed light. You adjust the RV1 trimmer to half of run and then press push-button P2 repeatedly (3 times) to program the following operations :

1) motor M1 start in closure

2) motor M1 slow-down start

3) motor M1 stop (end of travel and end of programming)

Note : if the unit is connected to the closing limit switch it is not necessary to press P2 in order to stop the motor. Setting the pause time : Press push-button P3 until the led DL1 lights. Let the desired pause time pass, then press push-button P3 again.

ENGLISH

Fuse low voltage

1 2 3 4 5 6 7 8 9

Vac 1A 24

push-buttons

Programming

Vac 5A 230

Slow-down speed and

Aerial cable

Closing

Radio-receiver

1 2 3

SW1

1 2

SW2

Optical signallings

RV1

Dip switch

selection of

the programs

LD1

Open

Stop


LD6 LD2 LD7 LD8


Open

LD3 LD4 LD5

Power supply

13 12 11

Start

cell

stop

limit

1 2 3 4 5 6 7 8 9

limit

1 2 3 4 5 6

Start

Start N.O.

Vdc

OUTPUT

+ 12

Electric-lock

Opening

Start N.O.

COMMON

Vac

OUTPUT

N.C.

Stop N.C.

Photo-cell

N.C.

COMMON

Photo-stop

N.C. Closing

Limit switch

N.C. Opening

CAPACITOR

COM

power regulation

Fuse mains power supply

H) General diagram

light

1 2 3

Vac

230

YELLOW-GREEN

Courtesy

Blinker

Ground

TABLE GENERALE

FRANCAIS

A Emploi de le tableau électronique

B Les limitations d’emploi

C Installation

D Fonctionnement

D.1 Commandes…………………………………………….

D.2 Dispositifs de sécurité………………………………….

D.3 Sorties…………………………………………………...

D.4 Alimentations……………………………………………

D.5 Entrées/sorties accessoires……………………………

D.6 Signaux optiques……………………………………….

D.7 Trimmer………………………………………………….

D.8 Sélection des programmes…………………………….

D.9 Boutons de programmation……………………………

D.10 Fusibles de protection………………………………….

D.11 Caractéristiques techniques…………………………...

D.12 Logique de fonctionnement……………………………

D.13 Caractéristiques électriques et mécaniques…………

D.14 Branchements électriques……………………………..

…………………………………………..

………………………………….

……………………...

……….

E Entretien

F Déclaration de conformité

……………………………………………….

…………………….

G Programmation de la carte électronique

H Schéma général

……………………………………

FRANCAIS

A) – Les diverses plages d’application de le tableau électronique

Un tableau électronique pour commander 1 moteur asynchrone monophasé alimenté à 230 Vac tout à fait indiqué pour l’automation d’un portail coulissant ou bien d’une porte basculante équipés ou non d’un fin de course.

B) – Les limitations d’emploi

Attention

Note 1 - Lire attentivement et entièrement la documentation technique relative à la construction. Note 2 - Le tableau électronique ne doit être installée que par un personnel qualifié en la matière il doit posséder toutes les capacités techniques et

Note 3 - La tension d’ alimentation de le tableau électronique doit être égale à 230 Vac +/- 10%. Note 4 - Le pôle N ( neutre ) de la tension d’ alimentation du réseau doit être équipotentielle avec la terre. Note 5 - Il faut obligatoirement observer toutes les règles en matière de sécurité relatives à l’installation des équipements électriques. Note 6 -

Note 7 - Avant d’installer l’équipement électronique il faut s’assurer que le moteur qui est assemblé à ce dernier, quand il a été alimenté avec la

Note 8 -

emploi doit être considéré comme étant contre-indiqué et par conséquent dangereux.

Note 9 - Avant d’agir sur le tableau électronique il faut s’assurer, qu’ à l’intérieur de la boîte dans laquelle elle est logée, la tension d’alimentation du

Note 10 Note 11 - Ne pas laisser le tableau électronique exposée aux agents atmosphériques (la pluie, la neige, etc…). Note 12 - Ne pas permettre que le tableau électronique soit manipulée par des enfants ou bien par des personnes incapables. Note 13 - Note 14 - Le matériel plastique utilisé pour construire la boîte n’est pas auto-extinguible. Par conséquent il est nécessaire de l’installer dans un local

Note 15 - L'entretien ordinaire de l'unité électronique doit être exécuté par le personnel qualifié tous les 6 mois.

Attention

: Avant de mettre en service le tableau électronique il faut s’assurer que les notes ci-dessous reportées aient bien été respectées.

professionnelles nécessaires.

La tension d’alimentation du réseau doit nécessairement être fournie moyennant un interrupteur différentiel qui fonctionne bien, essayé et mis au point selon les réglementation prévues.

tension du réseau et mis en marche, ne produit pas sur le portail une poussée supérieure à celle prévue par les règles en matière de sécurité et n’importe comment il doit être en mesure de ne pas provoquer des dommages en cas de heurts contre les choses, les personnes ou les animaux. Le tableau électronique ne doit être destinée qu’à l’emploi pour lequel elle a été expressément conçue (consulter le point A). Tout autre

réseau ne soit pas présente. Ne pas agir sur le tableau électronique avec les mains ou les pieds mouillés ou bien humides.

Le tableau électronique doit être logée dans la boîte spéciale à cet effet.

bien ventilé et loin des éléments qui pourraient donner origine aux flammes.

: Le non respect des notes ci-dessus indiquées peut causer des dommages aux personnes, aux animaux et aux choses, vis à vis desquels le constructeur ne peut pas être retenu responsable.

FRANCAIS

C) – L’installation

1) Après avoir enlevé le couvercle en dévissant les vis spéciales à cet effet, s’assurer si tout l’équipement électronique est bien intact. En cas de

doute ne pas mettre en marche le tableau électronique et s’adresser à des personnes professionnellement qualifiées en la matière. Les éléments accessoires de la boîte (les vis, les joints, les chaumards) ne doivent pas être laissés à la portée des enfants car ce sont des sources potentielles de danger.

2) S’assurer que l’équipement électronique soit correctement fixé à la boîte. Dans le cas contraire visser les vis desserrées ou bien ajouter les vis

qui manquent.

3) Positionner l’équipement électronique près du portail, afin de réduire au minimum la longueur des fils de jonction au reste de l’installation.

Attention

pas dépasser les 10 mètres.

4) Pour avoir une plus grande protection, il est conseillé de positionner le tableau électronique sous un toit ou bien et mieux encore, dans un

local qui dispose aussi de deux parois latérales. En outre il est souhaitable, là où cela est possible, d’installer l’équipement électronique à une hauteur non inférieure à 1,5 mètre pour éviter toute manipulation de la part des enfants.

5) Avant de procéder à la fixation, orienter la boîte de façon à ce que la paroi qui contient les chaumards soit tournée vers la terre.

Attention

6) Introduire le joint fourni avec l’équipement dans le siège spécial à cet effet en ayant soin que les deux extrémités se joignent dans la position

centrale de la paroi qui contient les chaumards.

7) Extraire la partie mobile de la boîte à bornes et effectuer le branchement des fils relatifs à l’installation comme cela est indiqué dans les

paragraphes suivants.

D) – Le fonctionnement

1) La définition des commandes

Start – (le dispositif pour faire partir l’ouverture/fermeture)

Il s’agit d’une entrée qui est reliée à un bouton-poussoir qui se trouve à l’extérieur de l’équipement électronique et qui sert à demander l’ouverture ou bien la fermeture du portail. Normalement, à cette entrée on associe un bouton poussoir N.O. à clé.

Start de piéton ( le dispositif pour faire partir l’ouverture/fermeture pour les piétons)

Il s’agit d’une entrée qui est reliée à un bouton-poussoir qui se trouve à l’extérieur de l’équipement électronique et qui sert à demander l’ouverture ou bien la fermeture partiel du portail, afin de ne permettre que le passage des personnes ou des animaux.

Start ouverture ( le dispositif pour faire partir l’ouverture)

Il s’agit d’une entrée qui est reliée à un bouton-poussoir qui se trouve à l’extérieur de l’équipement électronique et qui sert à demander l’ouverture du portail. Normalement, à cette entrée on associe un bouton poussoir N.O.

Start fermeture (le dispositif pour faire partir la fermeture)

Il s’agit d’une entrée qui est reliée à un bouton-poussoir qui se trouve à l’extérieur de l’équipement électronique et qui sert à demander la fermeture du portail. Normalement, à cette entrée on associe un bouton poussoir N.O.

: Pour que le tableau électronique fonctionne correctement la longueur des fils qui sont branchés à cette dernière ne doit

: Ne pas fixer la boîte sur des surfaces en bois.

FRANCAIS

2) La définition des dispositifs de sécurité

Stop - (Arrêt)

Il s’agit d’une entrée qui est reliée à un bouton-poussoir ou bien à un interrupteur qui se trouve à l’extérieur de l’équipement électronique avec lequel on détermine l’arrêt immédiat du portail. Cette commande ne doit être utilisée qu’en cas d’urgence.

La photocellule

Il s’agit d’une entrée qui est reliée à une barrière optique ayant pour objectif celui d’intercepter et de signaler le passage des personnes ou bien des voitures le long du parcours qui traverse le portail ou bien dans la zone qui se trouve près de ce dernier.

La photostop

Le Fin de course pour l’ouverture

Il s’agit d’une entrée qui est reliée à un interrupteur qui se trouve à l’extérieur de l’équipement électronique et qui et actionné quand le portail a terminé sa course d’ouverture. Quand il est actionné il provoque l’arrêt immédiat du portail.

Le Fin de course pour la fermeture

Il s’agit d’une entrée qui est reliée à un interrupteur qui se trouve à l’extérieur de l’équipement électronique et qui et actionné quand le portail a terminé sa course de fermeture. Quand il est actionné il provoque l’arrêt immédiat du portail.

3) La définition des sorties

Le clignotant

C’est la commande ON portail en mouvement.

Moteur 1

Il s’agit de sorties pour la commande d’ouverture

La lumière de service

C’est une commande continue pour la lampe qui éclaire la zone tout autour du portail. La lampe reste allumée pendant environ 2 minutes après la fin du cycle. Pendant la durée de la pause et quand le portail est ouvert la lampe reste toujours allumée.

La serrure électrique

C’est une commande impulsive pour que la serrure électrique se déclenche.

4) La définition des alimentations

Le réseau 230 Vac

Il s’agit d’une entrée pour l’alimentation de la carte électronique.

La basse tension 24

Il s’agit d’une sortie pour l’alimentation des photocellules et/ou des autres éventuels dispositifs accessoires.

La borne +12

Sortie non disponible pour l'installateur.

Vdc

OFF d’une lampe qui a pour objectif celui de prévenir et de signaler visuellement la condition de danger déterminée par le

fermeture du moteur qui actionne le portail.

Vac

FRANCAIS

5) La définition des entrées/sorties accessoires

L’antenne

Il s’agit d’une entrée pour brancher une antenne radio. Il ne faut l’utiliser que si une carte radio-réceptrice est branchée à l’équipement électronique.

6) La définition des signaux optiques

LD6 - Led photocellule (jaune)

Il signale l’état de la barrière optique. Le led s’éteint quand la photocellule est obscurcie par le passage de personnes ou de voitures. LD5 - Led photostop (jaune) Il signale l’état de la barrière optique. Le led s’éteint quand la photocellule est obscurcie par le passage de personnes ou de voitures.

LD2 - Led stop (rouge)

Il signale l’état de blocage du portail. Le led s’éteint en recevant la commande d’arrêt (état d’urgence).

LD7 - Led start ouverture (vert)

Il s’allume en recevant la commande de start ouverture.

LD8 - Led start fermeture (vert)

Il s’allume en recevant la commande de start fermeture.

LD3 - Led du fin de course ouverture (jaune)

Il signale l’état du fin de course relatif à l’ouverture. Le led s’éteint quand le portail est complètement ouvert.

LD4 - Led du fin de course fermeture (jaune)

Il signale l’état du fin de course relatif à la fermeture. Le led s’éteint quand le portail est complètement fermé.

LD1 - Led de programmation (rouge)

Il s’allume (en même temps que le clignotant) en phase de programmation et pendant le mouvement du portail.

7) La définition du trimmer

RV1 – La vitesse de ralentissement et le régulateur de puissance

Cette fonction détermine la vitesse à laquelle le portail se déplace en phase de ralentissement et il règlent la puissance du moteur pendant la phase à la vitesse normale.

8) La définition du dip switch (la sélection des programmes)

Le dip switch 1

Il établit si le tableau électronique doit fonctionner avec la logique déterminée par le dip switch 2 ou bien en mode copropriété. ON= mode Copropriété OFF= sans aucune incidence.

Le dip switch 2

Il établit si le tableau électronique doit fonctionner avec la logique pas à pas ou bien en automatique. ON = En automatique OFF=Pas à Pas

Le dip switch 3

Cette fonction exclut le ralentissement pendant l’ouverture. ON=Le ralentissement pendant l’ouverture est exclu OFF=Le ralentissement pendant l’ouverture est autorisé

Le dip switch 4

Cette fonction autorise ou n’autorise le mode de fonctionnement cyclique. ON=Le mode cyclique est autorisé OFF= Le mode cyclique est exclu

FRANCAIS

9) La définition des boutons de programmation

Il s’agit du bouton qui sert à introduire ou à effacer les codes de radiocommande dans la mémoire.

Il s’agit du bouton qui sert à afficher le temps de travail du moteur.

Il s’agit du bouton qui sert à afficher le temps de pause.

10) La définition des fusibles de protection

F1 – Le fusible d’alimentation du réseau (5A)

Il débranche le tableau électronique de la ligne d’alimentation du réseau en cas de court-circuit ou d’anomalie en ce qui concerne la consommation de courant.

F2 – Le fusible de basse tension (1A)

Il protège le tableau électronique en cas de court-circuit ou de surintensité qui se seraient vérifiés sur les photocellules ou bien sur d’autres éventuels

Vac.

dispositifs accessoires auxiliaires branchés à la ligne d’alimentation 24

11) Les caractéristiques techniques

Le régulateur de puissance

En réglant le Trimmer RV1 est possible de réduire la puissance fournie a le moteur pendant la phase à la vitesse normale.

Attention : En cas de panne ou bien d’anomalie de la carte électronique il est possible que le moteur, pendant le fonctionnement, travail avec la puissance au maximum. C’est pourquoi iI faut absolument respecter la note 7 qui est indiquée dans le paragraphe précédent au point « les limitations d’emploi » .

Le démarrage pour puissance maximum au départ

Le tableau électronique fournit, dès la mise en marche du moteur, la puissance maximum pendant environ 1 seconde, au terme de laquelle intervient le régulateur de puissance. Cette caractéristique permet de surmonter le couple élevé négatif qui résiste au démarrage du moteur.

Le Récepteur radio

Le tableau électronique contient un récepteur radio à 2 fonctions qui permet de commander à distance le portail à l’aide d’une radiocommande. Si le dip switch 4 =ON , la fonction 1 du récepteur radio agit en tant que

, tandis que la fonction 2 agit en tant que

Start

Start de piéton

Si le dip switch 4 = OFF, la fonction 1 du récepteur radio agit en tant que Start ouverture, tandis que la fonction 2 agit en tant que Start fermeture. Le récepteur fonctionne en mode d’auto-apprentissage et il peut mémoriser jusqu’à 12 codes différents provenant de diverses radiocommandes. Il est possible d’adresser chaque code sur la fonction désirée. Le contenu de la mémoire des codes est conservé même en absence d’alimentation. Il est possible de mettre à zéro le contenu de la mémoire des codes (vidage total). En alternative, le tableau électronique a été conçue pour contenir une carte réceptrice radio accessoire. La fonction 1 de la carte réceptrice radio est branchée à un contact électrique non polarisé (relais) directement connecté à l’entrée du Start / Start ouverture. La fonction 2 de cette dernière et branchée à un contact électrique non polarisé (relais) directement relié à l’entrée du

Start de piéton / Start fermeture

FRANCAIS

Le clignotant

La carte électronique fournit une commande ON du portail.

Feu clignotant rapide: il signale la phase d’ouverture. Feu clignotant lent : il signale la phase de fermeture. Feu fixe : Il signale que le portail est arrêté en attendant que l’obstacle qui obscurcit la photocellule ou bien le photostop soit enlevé.

Le tableau électronique fournit à la lampe une commande ON

(pré-alarme). Le temps de travail

Le temps de fonctionnement du moteur est contrôlé par un Timer digitale. Si une quelconque commande interrompt la course du portail avant la fin, le Timer s’arrête et le temps qui s’est écoulé est mémorisé. Le tableau électronique est donc en mesure d’établir, avec une certaine approximation, le temps de travail partiel nécessaire pour faire terminer la course du portail. Cette caractéristique empêche au moteur d’être alimenté pendant une longue période après la fin de la course, en réduisant ainsi au minimum l’effet de sur-chauffage.

Très Important : Le manque d’alimentation à la carte électronique provoque la perte de la position mémorisé.

12) La logique de fonctionnement

Introduction

L’équipement électronique contient un microprocesseur qui gère la logique de fonctionnement du portail. Pendant le fonctionnement on distingue quatre phases principales :

Le tableau électronique peut gérer trois logiques de fonctionnement différentes:

La logique de fonctionnement dite de Copropriété est prioritaire. Si l’on sélectionne plusieurs logiques en même temps ce sera celle prioritaire qui sera mise en service.

Attention : L’affichage de la logique de fonctionnement (dip switch) tout comme la programmation des temps de travail et de pause doivent être effectués seulement quand le cycle de travail est terminé ou bien quand il doit commencer (le portail doit être fermé).

Le cycle de fonctionnement de l’ouverture ou bien de la fermeture est mis en marche par une commande de Start ouverture ou bien Start fermeture.

La phase qui précède le mouvement La phase au cours de laquelle le portail effectue le mouvement rapidement La phase au cours de laquelle le portail effectue le mouvement lentement La phase au cours de laquelle le portail effectue la pause (ouvert)

Celle du Pas-à-pas – On l’obtient en positionnant les dip switch 1=OFF 2 =OFF Celle Automatique – On l’obtient en positionnant les dip switch 1=OFF 2=ON Celle dite de Copropriété - On l’obtient en positionnant les dip switch 1=ON 2=sans aucune incidence

OFF (à allumage intermittent) à la lampe avec une logique qui permet de visualiser l’état de marche

OFF (à allumage intermittent), pendant environ 1 seconde, avant le départ du moteur

FRANCAIS

La logique du pas-à-pas

Quand le portail est fermé une commande de Start ouverture fait commencer un cycle d’ouverture. Le temps de travail du moteur écoulé la course est terminée et le portail s’arrête. Le cycle de travail est complété (le clignotant est éteint) en attendant une nouvelle commande de Start fermeture pour la fermeture. En fournissant une commande de Start ouverture ou Start fermeture quand la course n’est pas finie le portail s’arrête.

La logique automatique

La logique dite de copropriété

Quand le portail est fermé une commande de Start ouverture fait commencer un cycle d’ouverture. Le temps de travail du moteur écoulé la course est terminée et le portail s’arrête en faisant commencer le temps de la pause (le clignotant est éteint). Le temps de la pause écoulé le portail se ferme automatiquement. Le cycle de travail n’est complété qu’à la fin de la phase de fermeture. Une commande de Start ouverture ou Start fermeture fournie pendant la phase d’ouverture est sans incidence. Une commande de Start ouverture fournie pendant la phase de fermeture provoque l’arrêt ainsi que l’inversion de marche après 2 secondes environ. Une commande de Start ouverture ou fermeture fournie pendant le temps de pause recharge ce dernier en prolongeant le temps qui précède la fermeture automatique. Très important : Si l’ouverture du portail est commandée par une horloge il faut nécessairement mettre en service la logique de fonctionnement dite de copropriété.

REMARQUE : Les fonction de Start ouverture et de Start fermeture peuvent être effectuées avec des deux boutons de la radiocommande. Le mode cyclique (dip switch 4 = ON)

En mode cyclique les commandes de Start ouverture et de Start fermeture prennent respectivement la fonction de Start et de Start de piéton. La commande

Start de piéton détermine l’ouverture du portail pendant 7 secondes.

Start de piéton

n’est opérationnelle que lorsque le portail est fermé. Dans n’importe quelle logique de fonctionnement, la commande

REMARQUE : Au début de chaque cycle d’ouverture la serrure électrique est actionnée pendant quelques dixièmes de seconde (0,8 sec.) avant le démarrage du portail et elle est désactivée quelques dixièmes de seconde (0,4 sec.) après le départ de ce dernier.

Quelque soit la logique de fonctionnement utilisée, l’intervention des dispositifs de sécurité produit les effets décrits ci-dessous : Stop : Si la commande Stop est mise en service, elle empêche le démarrage de n’importe quel cycle et rend la commande Start sans incidence.

Une commande

fournie pendant le mouvement provoque l’arrêt immédiat du portail en interrompant le cycle de travail. Cette condition

Stop

persiste jusqu’à ce qu’elle reste présente. Une commande Stop fournie pendant le temps de la pause interrompt le cycle de travail. La commande successive de Start fermeture fait commencer un cycle de fermeture.

La photocellule :

Elle a de l’influence seulement pendant la phase de fermeture ou pendant la durée de la pause. Si un obstacle obscurcit la photocellule pendant la fermeture, il provoque l’arrêt et l’inversion de marche après environ 2 secondes. L’intervention de la photocellule pendant le temps de la pause recharge cette dernière en prolongeant le temps qui précède la fermeture automatique.

FRANCAIS

Le photostop : Si un obstacle obscurcit la cellule photoélectrique pendant le mouvement, quelque soit le sens de marche, ou au cours de la phase

qui précède le démarrage du cycle de travail, il provoque l’arrêt temporaire du portail jusqu’à ce qu’il reste dans cet état. Le feu clignotant signale avec la lumière fixe la condition anormale. Dès que l’obstacle est enlevé et que la photocellule est libre un cycle d’ouverture commence toujours. Cette condition n’est pas valable quand une commande de Start fait partir la phase de fermeture en logique pas-à-pas et le portail est ouvert. L’intervention du photostop pendant le temps de la pause recharge cette dernière en rallongeant le temps qui précède la fermeture automatique.

13) Les caractéristiques électriques et mécaniques

Dimensions et Poids Alimentation générale : 230 Puissance absorbée au repos : 1 Température de fonctionnement Alimentation du moteur monophasé : 230 Alimentation du clignotant : 230 Alimentation de la lumière de service Alimentation de la serrure électrique : 12 Vac 15 Alimentation des accessoires : 24 Programmation du temps de travail du moteur: de 0 à 250 secondes Programmation du temps de pause Fréquence de réception : 433,92 MHz

Attention : Ne pas mettre en marche le tableau électronique si les charges électriques qui sont connectées à elle ou bien si la tension d’alimentation

ne rentrent pas dans les valeurs limites ci-dessus indiquées. Le non respect peut causer des dommages aux personnes, aux animaux et aux choses, vis à vis desquels le constructeur ne peut pas être considéré responsable.

14) Les branchements électriques

Sur la carte on distingue 5 connecteurs électriques :

1) J3 une boîte à bornes ayant 6 pôles pour le branchement des dispositifs qui fonctionnent avec la tension de réseau 230

clignotant, la lumière de service).

Une boîte à bornes ayant 13 pôles pour le branchement des dispositifs qui fonctionnent en basse tension ( les commandes, les photocellules,

2) J4

les fin de course, la serrure électrique et la sortie de l’alimentation 24

3) J2 Une boîte à bornes ayant 2 pôles pour le branchement du câble de l’antenne.

4) J1 Une boîte à bornes ayant 3 pôles pour le branchement de la tension du réseau ainsi que du câble pour la terre.

Un connecteur ayant 10 pôles pour le branchement d’une éventuelle carte réceptrice radio.

5) J7

Boîte à bornes J1

Borne 1 – Le branchement du câble pour la terre Borne 2 – La phase d’alimentation du réseau à 230 Vac Borne 3 – Attention

Le neutre d’alimentation du réseau à 230 Vac

: Les polarités de la tension d’alimentation doivent être rigoureusement respectées.

: 177 x 247 x 92 mm - 1 Kg

Vac + / - 10%

W environ

: de 0 à + 60 °C

Vac 40 W max

Vac 1 HP max

Vac 40 W max

: 230

Vac 2 W max

: de 2 à 250 secondes

W max

Vac).

Vac (le moteur, le

FRANCAIS

Boîte à bornes J3

Borne 1 – La phase d’alimentation à 230 Vac clignotant Borne 2 – Borne 3 – La phase d’alimentation à 230 Vac pour la lumière de service Borne 4 – La phase ouverture d’alimentation à 230 Vac moteur M1 Borne 5 – La phase fermeture d’alimentation à 230 Vac moteur M1 Borne 6 – REMARQUE : Brancher le condensateur du moteur M1 entre les bornes 4 et 5.

Boîte à bornes J4

Borne 1 – Borne 2 – Alimentation à 12 Vac pour la serrure électrique Borne 3 – Commune d’alimentation à 24 Vac et d’alimentation à 12 Vac pour la serrure électrique Borne 4 – Borne 5 – Le contact électrique normalement fermé du Fin de course ouverture Borne 6 – Le contact électrique normalement fermé du Fin de course fermeture Borne 7 – Borne 8 – Une borne commune à tous les contacts électriques relatifs aux fin de course et photostop Borne 9 – Un contact électrique normalement fermé de la photocellule Borne 10 – Un contact électrique normalement fermé du bouton poussoir de Stop Borne 11 – Borne 12 – Une borne commune à tous les contacts électriques relatifs aux commandes et photocellule Borne 13 – Un contact électrique normalement ouvert du bouton poussoir de Start fermeture

Très important : Les entrées normalement fermées doivent être équipées de ponts électriques si elles ne sont pas utilisées.

Connecteur J7

Borne 1 – Le contact électrique normalement ouvert branché au Start ouverture Borne 2 – Le contact électrique normalement ouvert branché au Start ouverture (commun) Borne 3 – Le contact électrique normalement ouvert branché au Start fermeture

Borne 4 Borne 5 – Le négatif de l’alimentation à 12 Vdc (commun) Borne 6 – Le positif de l’alimentation à 12 Vdc Borne 7 – Borne 8 – Le négatif de l’alimentation à 12 Vdc (commun) Borne 9 – L’entrée de l’antenne (gaine) Borne 10 - L’entrée de l’antenne (signal)

Le neutre d’alimentation à 230 Vac clignotant et pour la lumière de service

Commune d’alimentation à 230 Vac moteur M1

Sortie non disponible pour l'installateur

Alimentation à 24 Vac pour la photocellule ou d’autres dispositifs

Un contact électrique normalement fermé de la cellule photo-électrique (

Un contact électrique normalement ouvert du bouton poussoir de

–

Le contact électrique normalement ouvert branché au Start fermeture (commun)

photostop)

Start ouverture

Le positif de l’alimentation à 12 Vdc

FRANCAIS

Boîte à bornes J2

Borne 1 – Borne 2 – Le branchement du câble de l’antenne (gaine) pour la carte réceptrice radio

La connexion des dispositifs

Le câble d’alimentation du réseau à 230 Vac et terre Attention : Ie pôle de la terre du câble doit obligatoirement être connecté à une bonne référence de terre qui se trouve près du portail.

Moteur 1 Clignotant - Bornes 1 et 2 de J3 Lumière de service - Bornes 2 et 3 de J3 Serrure électrique Alimentation des photocellules - Bornes 3 et 4 de J4 Contact de la photocellule NC - Bornes 9 et 12 de J4 Bouton poussoir de Stop NC - Bornes 10 et 12 de J4 Contact du photostop NC Bouton poussoir de Start ouverture NO - Bornes 11 et 12 de J4 Bouton poussoir de Start fermeture NO - Bornes 12 et 13 de J4 Fin de course ouverture NC Fin de course fermeture NC - Bornes 6 et 8 de J4 Antenne - Bornes 1 et 2 de J2

Très important : Avant de faire démarrer le portail vérifier si les connexions à la carte électroniques sont correctes. Pour cela vérifier aussi la commutation des contacts électriques signalée par l’allumage et/ou la coupure des leds.

Le branchement du câble de l’antenne (signal) pour la carte réceptrice radio

Les bornes 1,2 et 3 de J1

Bornes 4,5 et 6 de J3

Bornes 2 et 3 de J4

Bornes 7 et 8 de J4

Bornes 5 et 8 de J4

FRANCAIS

E) ENTRETIEN

Attention: L'entretien du dispositif doit être effectué seulement et exclusivement par un technicien spécialisé autorisé du fabricant.

N'importe quelle opération de l'entretien ou contrôle du dispositif doit être effectuée en l'absence de l'alimentation électrique.

Entretien ordinaire: Entretien extraordinaire: En cas de panne, enlever le dispositif et envoyer-le pour la réparation au laboratoire du fabricant ou au laboratoire autorisé.

Le fabricant ne peut pas être considéré responsable du manque d'observance des règles au-dessus de décrit.

Chaque fois qu'il est nécessaire et cependant tous les 6 mois est recommandée pour vérifier le fonctionnement du dispositif.

F) DECLARATION DE CONFORMITE (

Raison sociale et siège du fabricant :

Description de le tableau électronique : Il s’agit d’un Tableau électrique en mesure de commander 1 moteur asynchrone monophasé à 230 Vac

pour l’automation d’un portail.

Modèle : CTR31

Normes de référence appliquées :

Normes de base appliquées : EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, EN 61000-4-2, ENV 50140

Laboratoire pour l’essai : Computec

Résultat : Positif

Le fabricant déclare que les produits ci-dessus indiqués sont conformes aux réglementations prévues par les directives 89/336/EEC, 92/31/EEC, 93/68/EEC sur la compatibilité électromagnétique.

Date : 20-05-2000

EN 50081-1, EN 50082-1, EN 55014

Selon la directive EMC EN45014 et le modèle 22 de l’ISO)

FRANCAIS

G) Programmation de la carte électronique

Logique Pas-à-Pas

3 2 1 5 4

OFF OFF

ON ON

Logique Automatique

3 2 1 5 4

OFF OFF

ON ON

Positionner les dip switch 1 et 2 sur OFF. L’état des autres dip switch n’a aucune Incidence.

Positionner le dip switch 2 sur ON. Positionner le dip switch 1 sur OFF. L’état des autres dip switch n’a aucune incidence.

La logique de copropriété

3 2 1 5 4

OFF OFF

ON ON

Mode cyclique

OFF OFF

ON ON

3 2 1 5 4

Logique exclusion du ralentissement pendant l’ouverture

3 2 1 5 4

OFF OFF

ON ON

Apprentissage des codes de la radiocommande:

Positionner le dip switch 3 sur ON. L’état des autres dip switch n’a aucune incidence.

Appuyer une fois sur le bouton P1 pour introduire un code de Start ouverture, appuyer deux fois sur le

bouton P1 pour introduire un code de Start fermeture, appuyer trois fois sur le bouton P1 pour introduire un code de Start de piéton. Chaque pression effectuée sur le bouton est suivie par un clignotement de confirmation de la part du led DL1. Espacer d’au moins 1 seconde une pression du bouton P1 de la suivante. Quand le led s’allume d’une manière fixe transmettre avec la radiocommande le code qu’il faut apprendre

Attention

L’effacement des codes en mémoire: L’affichage du temps de travail:

: En mode Cyclique (dip switch 4 = ON) les commandes Start ouverture et Start fermeture prennent respectivement la fonction de Start et de

Start de piéton

Appuyer sur le bouton P1 jusqu’à ce que le led DL1 s’éteigne (environ dix secondes).

S’assurer que le portail soit complètement fermé, dans le cas contraire le positionner manuellement. Appuyer sur le bouton P2 pendant environ 3 secondes (allumage du led DL1 avec lumière fixe) jusqu’au départ du portail pour l’ouverture à vitesse réduite. Au cours de cette phase régler à l’aide du Trimmer attendre que le led DL1 et le clignotant s’allument d’ une lumière fixe.

sur le bouton P2 (3 fois) pour programmer les opérations suivantes :

1) Le démarrage du moteur M1 en fermeture

RV1

la vitesse afin d’obtenir le ralentissement désiré. Quand on a obtenu l’ouverture complète appuyer de nouveau sur le bouton

Régulier le trimmer RV1 à la moitié corse et successivement appuyer en séquence

2) Le commencement du ralentissement du moteur M1

3) L’arrêt du moteur M1 (fin de la course et fin de la programmation)

REMARQUE : L’affichage du temps de la pause :

si le tableau électronique est branchée au fin de course fermeture il n’est pas nécessaire d’appuyer sur P2 pour arrêter le moteur.

Appuyer sur le bouton P3 jusqu’à ce le led DL1 s’allume. Faire passer le temps de pause désiré et appuyer à nouveau sur

le bouton P3.

Positionner le dip switch 1 sur ON. L’état des autres dip switch n’a aucune Incidence.

Positionner le dip switch 4 sur ON. L’état des autres dip switch n’a aucune incidence.

1 2 3 4 5 6 7 8 9

Bouton de

Vac 1A 24

Fusible B.T.

programmation

Vac 5A 230

Fusible de réseau

FRANCAIS

Antenne

Start NO

ouverture

Start NO

1 2 3

SW1

Radio-récepteur

1 2

SW2

Signaux optiques

RV1

Dip switch

programmes

sélection des

LD1

Fermé

Ouvert

Stop


LD6 LD2 LD7 LD8


Fermé

LD3 LD4 LD5

Ouvert

Alimentation

Vitesse en ralentissement

et régulateur de puissance

Start

cellule

stop

Fin

13 12 11 10

1 2 3 4 5 6 7 8 9

1 2 3 4 5 6

1 2 3

Start

fermeture

Vdc

SORTIE

+ 12

COMMUNE

Vac

SORTIE

SERRURE

ELECTRIQUE

N.C.

Stop N.C.

Photocellule

N.C.

COMMUN E

Photo-stop

fin de course

fermeture NC

fin de course

ouverture NC

Condensateur

COM

Lumière

de service

H) Schéma général

Vac

230

JAUNE - VERT

Clignotant

TERRE

Ducati CTR31 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
