Ducati 1098 S, 1098, 1098S Tricolore Operating and maintenance manual [es]

Manual de uso y mantenimiento

1098 / 1098S / 1098S Tricolore

Bienvenido al grupo de los ducatistas y felicitaciones por haber hecho una gran elección. En Ducati Motor Holding S.p.A estamos seguros de que utilizará su nueva Ducati no sólo como medio de transporte habitual sino también para realizar viajes largos, que esperamos le resulten agradables y divertidos. En el continuo esfuerzo por ofrecer una asistencia cada vez mejor, Ducati Motor Holding S.p.A. le aconseja seguir detenidamente estas instrucciones, especialmente las que se refieren al rodaje. Así, podrá estar seguro de que su Ducati le regalará grandes emociones. Para cualquier reparación o consejo, le recordamos que puede consultar a nuestros centros de asistencia autorizados. Además, hemos creado un servicio de información para ducatistas y aficionados en el que encontrará sugerencias y consejos útiles.

¡Buen viaje!

Notas

Ducati Motor Holding S.p.A. no es responsable de los eventuales errores que pueda contener el presente manual. Toda la información de este manual ha sido actualizada a la fecha de impresión. Ducati Motor Holding S.p.A. se reserva el derecho a realizar todo tipo de modificación necesaria por motivos de desarrollo y evolución del producto. Por la seguridad, la validez de la garantía, la fiabilidad y el valor de su motocicleta Ducati, utilice sólo piezas de recambio originales Ducati.

Atención

Este manual es parte integrante de la motocicleta y, en caso de cambios de propiedad, debe entregarse al nuevo propietario.

Índice

Indicaciones generales 6

Garantía 6 Símbolos 6 Informaciones útiles para viajar en condiciones de seguridad 7 Manejo a plena carga 8 Datos para la identificación 9

Palanca del freno delantero Pedal del freno trasero Pedal del cambio Ajuste de la posición de los pedales del cambio y del freno trasero

Elementos y dispositivos principales 49

Posición en la motocicleta 49 Tapón del depósito de combustible Cerradura del asiento 51 Caballete lateral Amortiguador de dirección Dispositivos de regulación de la horquilla delantera 54 Dispositivos de regulación del amortiguador trasero Variación del ajuste de la motocicleta

Mandos para el manejo 10

Posición de los mandos para manejar la motocicleta 10 Salpicadero LCD – Funciones principales 13 LCD - Configuración/visualización de parámetros 15 El sistema immobilizer 36 Code card 37 Procedimiento para desbloquear el immobilizer 38 Duplicado de las llaves 40 Interruptor de encendido y bloqueo de la dirección Conmutador izquierdo Palanca del embrague 43 Conmutador derecho Puño giratorio del acelerador

Normas de uso 60

Precauciones durante el primer período de uso de la motocicleta 60 Controles antes de la puesta en marcha 62 Arranque del motor 63 Arranque y marcha de la motocicleta 65 Frenado 65 Parada de la motocicleta 66 Aparcamiento 66 Abastecimiento de combustible Accesorios de serie Dispositivo USB (sólo para 1098S - 1098S Tricolore) 69

Operaciones principales de uso y mantenimiento 70

Desmontaje del carenado 70 Control y restablecimiento del nivel de líquido refrigerante Control del nivel de líquido de embrague y de freno 75 Control del desgaste de las pastillas de freno Lubricación de las articulaciones 78 Regulación de la carrera en vacío del acelerador 79 Carga de la batería Control de la tensión de la cadena de transmisión Lubricación de la cadena de transmisión 81 Sustitución de las bombillas de las luces de carretera y de cruce 82 Sustitución de la bombilla de la luz de posición 84 Indicadores de dirección traseros Luz de la matrícula Orientación del faro Ajuste de los espejos retrovisores Neumáticos sin cámara 88 Control del nivel de aceite del motor Limpieza y sustitución de las bujías Limpieza general 92 Inactividad prolongada 93 Advertencias importantes 93

Mantenimiento 94

Plan de mantenimiento programado: operaciones que debe efectuar el concesionario 94 Plan de mantenimiento programado: operaciones que debe efectuar el cliente 97

Características técnicas 98

Dimensiones (mm) 98 Pesos 98 Motor 100 Distribución 100 Prestaciones 100 Bujías de encendido 101 Alimentación 101 Frenos 101 Transmisión 102 Bastidor 103 Ruedas 103 Neumáticos 103 Suspensiones 104 Sistema de escape 104 Colores disponibles 104 Sistema eléctrico 105

Memorándum para el mantenimiento periódico 109

Indicaciones generales

Garantía

En beneficio del usuario y con el fin de garantizar la fiabilidad del producto, se aconseja dirigirse a un Concesionario o a un Taller Autorizado para cualquier operación que requiera conocimientos técnicos especiales. Nuestro personal altamente especializado dispone de las herramientas necesarias para efectuar cualquier tipo de intervención según la regla del arte con recambios originales Ducati que garantizan intercambiabilidad, buen funcionamiento y larga duración.

Todas las motocicletas Ducati se entregan con manual de garantía. La garantía no se reconoce si las motocicletas se utilizan en carreras o campeonatos deportivos. Durante el período de garantía, los componentes de la motocicleta no se pueden manipular, modificar ni sustituir con otros que no sean originales; de lo contrario, la garantía pierde inmediatamente su validez.

Símbolos

Ducati Motor Holding S.p.A. le invita a leer atentamente el siguiente manual para conocer su motocicleta. En caso de dudas póngase en contacto con un Concesionario o un Taller Autorizado. Las nociones que aprenderá le resultarán útiles durante los viaje que Ducati Motor Holding S.p.A. desea le resulten amenos y le permitirán mantener inalteradas las prestaciones de la motocicleta. En este manual se ofrecen notas informativas con significados especiales:

Atención

La inobservancia de las instrucciones puede originar

situaciones de peligro y lesiones graves o mortales.

Importante

Existe la posibilidad de perjudicar la motocicleta y/o sus

componentes.

Notas

Más información sobre la operación en curso.

Todas las indicaciones a la derecha o a la izquierda se refieren al sentido de marcha de la motocicleta.

Informaciones útiles para viajar en condiciones de seguridad

Atención

Leer antes de utilizar la motocicleta.

Muchos accidentes obedecen a la inexperiencia en el manejo de la motocicleta. No conducir sin carné; para utilizar la motocicleta es necesario ser titular de un carné de conducir oficial. No prestar la motocicleta a pilotos sin experiencia o que no disponen de un carné de manejo válido. El piloto y el pasajero han de llevar siempre ropa adecuada y casco de protección. No ponerse prendas o accesorios colgantes que puedan enredarse en los mandos o limitar la visibilidad. No poner en marcha el motor en un ambiente cerrado. Los gases de escape son venenosos y pueden causar pérdida de conocimiento o incluso muerte en tiempos breves. El piloto y el pasajero deben apoyar los pies en los estribos cada vez que la motocicleta esté en marcha. El piloto debe estar preparado para cualquier cambio de dirección o de calzada, por ello debe mantener siempre las manos sobre el manillar. El pasajero se ha de sujetar siempre a la agarradera posterior. Respetar las leyes y las normas nacionales y locales. Respetar siempre los límites de velocidad; no superar jamás la velocidad que admiten las condiciones de visibilidad, de calzada y de tráfico.

Señalar siempre los giros y cambios de carril con suficiente anticipación, utilizando los indicadores específicos. Permanecer siempre en posición bien visible y no viajar en los “ángulos muertos” de los vehículos que anteceden. Prestar mucha atención en los cruces, en las salidas de zonas privadas o de aparcamientos y en los carriles de entrada a la autopista. Apagar siempre el motor al llenar el depósito y procurar que no caiga combustible sobre el motor o sobre el tubo de escape. No fumar jamás al llenar el depósito. Durante el abastecimiento de combustible se pueden inhalar vapores de combustible nocivos para la salud. Si caen gotas de combustible sobre la piel o sobre la ropa, lavar inmediatamente la piel con agua y jabón y cambiar las prendas. Quitar siempre la llave al dejar la motocicleta sin vigilancia. El motor, los tubos de escape y los silenciadores se mantienen calientes por mucho tiempo.

Atención

El sistema de escape puede mantenerse caliente incluso después de haber apagado el motor. No tocarlo ni aparcar la motocicleta cerca de materiales inflamables (incluidas maderas, hojas, etc.).

Aparcar la motocicleta de tal forma que no esté expuesta a golpes utilizando el caballete lateral. No aparcar jamás en un terreno irregular o inestable puesto que la motocicleta podría caerse.

Manejo a plena carga

Su motocicleta ha sido estudiada para efectuar recorridos largos, a plena carga, en absoluta seguridad. La distribución de los pesos en la motocicleta es muy importante para mantener la seguridad y evitar situaciones difíciles al efectuar maniobras repentinas o al recorrer tramos de carretera irregular.

Informaciones sobre la carga

El peso total de la motocicleta predispuesta para la marcha con piloto, pasajero, equipaje y accesorios adicionales no debe superar los: 390 kg.

Colocar el equipaje o los accesorios más pesados en la posición más baja, si es posible, en el centro de la motocicleta. Fijar firmemente el equipaje a las estructuras de la motocicleta; si el equipaje queda mal fijado, la motocicleta puede perder estabilidad. No fijar elementos voluminosos y pesados en la cabeza de dirección o en el guardabarros delantero ya que podrían originar una peligrosa inestabilidad. No colocar objetos en los espacios libres del bastidor puesto que podrían interferir con las partes móviles de la motocicleta. Controlar que los neumáticos hayan sido hinchados respetando la presión indicada en la pág. 88 y se encuentren en buenas condiciones.

Datos para la identificación

Cada motocicleta Ducati está identificada con dos números; uno para el bastidor (fig. 1) y otro para el motor (fig. 2).

Bastidor N.

Motor N.

Notas

Estos números identifican el modelo de la motocicleta

y deben mencionarse al pedir piezas de recambio.

fig. 1

fig. 2

Mandos para el manejo

Atención

Este capítulo ilustra la ubicación y la función de los mandos necesarios para manejar la motocicleta. Leer atentamente las instrucciones antes de utilizar los mandos.

Posición de los mandos para manejar la motocicleta (fig. 3)

1) Salpicadero

2) Interruptor de encendido y bloqueo de la dirección con

llave

3) Conmutador izquierdo

4) Palanca del embrague

5) Pedal del freno trasero

6) Conmutador derecho

7) Puño giratorio del acelerador

8) Palanca del freno delantero

9) Pedal del cambio

fig. 3

Salpicadero (fig. 4)

1) LCD (ver pág. 13).

2) Cuentarrevoluciones (min Indica el número de revoluciones por minuto del motor.

3) Testigo de punto muerto N (verde). Se enciende cuando el cambio se encuentra en punto muerto.

4) Testigo de reserva de combustible (amarillo). Se enciende cuando el depósito entra en reserva, es decir, cuando en el depósito quedan unos 3 litros de combustible.

5) Testigos de los indicadores de dirección (verde). Se encienden y parpadean cuando el indicador de dirección está en funcionamiento.

6) Testigo de presión del aceite del motor (rojo). Se enciende para indicar que la presión del aceite del motor es insuficiente. Debe encenderse cuando la llave se pone en ON, pero debe apagarse cuando el motor arranca. Si el motor está muy caliente, el testigo puede encenderse por un breve período pero se ha de apagar al aumentar el número de revoluciones.

-1

Importante

No utilizar la motocicleta si el testigo (6) permanece

encendido porque el motor puede dañarse.

7) Testigo de las luces de carretera (azul). Se enciende para indicar que la luz de carretera se encuentra encendida.

10B 10C10A

5 9 8 6 3 4 57

8) Testigo “diagnóstico motor” (amarillo ámbar). Se enciende de manera permanente cuando es utilizado por la centralita para comunicar la presencia de errores y el consiguiente bloqueo del motor.

9) Testigo “Diagnóstico vehículo”. Se enciende cuando se presenta un problema en el diagnóstico del vehículo.

10) Testigos limitador. Testigo 10A: se enciende de modo fijo 800 rpm antes del limitador. Testigo 10A fijo + 10B: se enciende de modo fijo 400 rpm antes del limitador. Testigo 10A + 10B intermitente + 10C: parpadea cuando se llega al limitador.

fig. 4

11) Pulsadores de mando A y B. Pulsador para ver y ajustar los parámetros del salpicadero con dos posiciones A “▲” y B “▼”.

12) Pulsador parpadeo luz de carretera FLASH (fig. 5). El pulsador que normalmente tiene la función de parpadeo con luz de carretera puede utilizarse para las funciones LAP y dispositivo USB del salpicadero.

fig. 5

LCD – Funciones principales

Atención

Intervenir en el salpicadero exclusivamente con el vehículo parado. No intervenir en el salpicadero durante el manejo de la motocicleta.

1) Tacómetro. Indica la velocidad de marcha.

2) Cuentakilómetros. Indica la distancia total recorrida.

3) Cuentakilómetros parcial. Indica la distancia recorrida desde la última puesta en cero (TRIP A y TRIP B).

4) Cuentakilómetros trip fuel. Indica la distancia recorrida en reserva.

5) Reloj.

6) Cronómetro de tiempo en una vuelta.

7) Indicador de revoluciones del motor (RPM).

8) Registro del tiempo por revolución, velocidad

máxima y RPM máximos.

9) Indicador de tensión de la batería.

10) Indicador de la temperatura del aire.

11) Indicador de la temperatura del agua. Indica la temperatura del líquido refrigerante del motor.

Importante

Non utilizar la motocicleta cuando la temperatura alcanza el valor máximo porque el motor puede dañarse.

2 3 4

1 6

8 12 13

fig. 6

12) Testigo de mantenimiento preventivo (SERV) (fig. 6). El mensaje “SERV” indica que se ha alcanzado la distancia establecida para el mantenimiento preventivo. El mensaje es señalizado sólo al Key-On durante 5 segundos. El restablecimiento del sistema será realizado por el Taller Autorizado Ducati que se ocupará del mantenimiento.

13) Dispositivo USB (fig. 6). Indica la activación del dispositivo USB.

Importante

El salpicadero es un instrumento que permite diagnosticar el sistema de inyección y encendido electrónico. No usar por ningún motivo este menú, que está reservado a personal calificado. Si se entra accidentalmente en esta función, poner la llave en OFF y dirigirse a un centro autorizado Ducati para efectuar los controles necesarios.

LCD - Configuración/visualización de parámetros

Al encendido (llave de OFF a ON) el tablero activa durante 1 segundo todos los dígitos del LCD y enciende los testigos en secuencia. Luego pasa a la visualización “normal” y muestra en lugar de la velocidad del vehículo el modelo y, durante 2 segundos, la versión (EU, UK, USA, CND, FRA, JAP). La visualización del modelo es “deslizante” y se repite hasta el arranque del motor.

MOTOR APAGADO MOTOR APAGADO MOTOR APAGADO MOTOR APAGADOMOTOR APAGADO MOTOR ENCENDIDO

fig. 7

Al Key-On, el tablero muestra la siguiente información (desactivando las funciones activadas anteriormente):

Distancia total Temperatura del aire Reloj Velocidad Temperatura líquido refrigerante Revoluciones del motor

Con el pulsador (1, fig. 8) en la posición B “▼” siempre es posible pasar de la función de la distancia total a las siguientes:

TRIP A TRIP B TRIP FUEL (sólo si está activo)

para luego volver a la función TOT.

Con el pulsador (1, fig. 8) en posición A “▲”, el sistema entra en el MENÚ y muestra en secuencia:

Error (sólo si está activo) BATT RPM LAP (OFF o ON) LAP MEM USB (OFF u ON) Erase USB TIME Set CODE (sólo si está activo)

fig. 8

Importante

Este menú se mantiene activo sólo si la velocidad del vehículo es inferior a 20 km/h; a más de 20 km/h, el salpicadero sale automáticamente del menú y vuelve a la visualización inicial; de todos modos es posible salir del menú en cualquier momento presionando 3 segundos el pulsador (1, fig. 8) en la posición A “▲”.

Indicador de la distancia total recorrida

Al Key-On, el sistema entra automáticamente en esta función. El dato queda memorizado definitivamente y no se puede poner en cero. Al superar el valor de 99999 Km (o 99999 millas), queda visualizada de manera permanente la cifra “99999”.

vs. EU

vs. UK

v.s. USA

fig. 9

Indicador de la distancia parcial recorrida “TRIP A”

En esta función, si se presiona el pulsador (1, fig. 8) en posición B “▼” 3 segundos, el dato se pone en cero. Al superar el número 999.9, el valor vuelve a ponerse en cero y el recuento recomienza automáticamente. Si en cualquier momento cambia la unidad de medida del sistema con la función “Setting Special”, el valor se pone en cero y el recuento recomienza desde cero teniendo en cuenta la nueva unidad de medida.

Indicador de la distancia parcial recorrida “TRIP B”

En esta función, si se presiona el pulsador (1, fig. 8) en la posición B “▼“ 3 segundos, el dato se pone en cero. Al superar el número 999.9, el valor vuelve a ponerse en cero y el recuento recomienza automáticamente. Si en cualquier momento cambia la unidad de medida del sistema con la función “Setting Special”, el valor se pone en cero y el recuento recomienza desde cero teniendo en cuenta la nueva unidad de medida.

vs. EU

vs. UK

v.s. USA

fig. 10

vs. UK

v.s. USA

fig. 11

Indicador de la distancia recorrida en reserva “TRIP FUEL”

Cuando se enciende el testigo de reserva, independientemente de la función visualizada, se activa automáticamente el TRIP FUEL. Si persiste el estado de reserva, el dato se mantiene en la memoria incluso después del Key-Off. El recuento se interrumpe automáticamente cuando el vehículo sale del estado de reserva. Al superar el número 999.9, el contador vuelve a ponerse en cero y el recuento recomienza automáticamente.

Indicador de la temperatura del aire

Muestra la temperatura externa Datos de visualización -39 °C ÷ +124 °C. En caso de FAULT del sensor (-40 °C, +125 °C o sensor desconectado) se visualizan los segmentos “- - -” no parpadeantes con consiguiente encendido del testigo de diagnóstico del motor (8, fig. 4).

vs. EU

v.s. USA

vs. UK

v.s. USA

fig. 12

vs. EU

vs. USA

fig. 13

Indicador de la temperatura del líquido refrigerante del motor

Indica la temperatura del líquido refrigerante del motor. si el valor es igual o menor que -40 °C (-40 °F) en el display aparecen los segmentos (“---”) parpadeantes y simultáneamente se enciende el testigo de diagnóstico del motor (8, fig. 4); si el valor está entre -39 °C (-38 °F) y +39 °C (+102 °F), el display visualiza “LO” de modo fijo;

si el valor está entre +40 °C (+104 °F) y +120 °C (+248 °F) el display visualiza el valor de modo fijo; si el valor está entre +121 °C (+250 °F) y +124 °C (+255 °F) el display visualiza “HI” de modo parpadeante; si el valor es igual o mayor que +125 °C (+257 °F) el display muestra los segmentos (“---”) parpadeantes y simultáneamente se enciende el testigo de diagnóstico del motor (9, fig. 4); en caso de FAULT del sensor aparecen los guiones (“---”) parpadeantes y simultáneamente se enciende el testigo Diagnóstico Motor (8, fig. 4).

vs. EU - vs. UK

DATO FIJO

DATO FIJO DATO FIJO

DATO PARPADEANTE

DIAGNÓSTICO VEHÍCULO

v.s. USA

DATO FIJO

DATO FIJO DATO FIJO

DATO PARPADEANTE

DIAGNÓSTICO VEHÍCULO

fig. 14

Indicador de mantenimiento (SERV)

Indica cuándo hay que realizar mantenimiento. El display muestra el mensaje “SERV” al cumplirse los siguientes kilometrajes: después de los primeros 1000 km de distancia total; cada 12000 km de distancia total; El mensaje es señalizado sólo al Key-On durante 5 segundos. Cuando aparezca el mensaje, dirigirse a un concesionario o centro especializado.

fig. 15

Indicador de tensión de la batería (BATT)

Para ver la función hay que entrar en el menú y en la página “BATT”. El display visualiza la información de la tensión de la batería del siguiente modo: si el dato está entre 12,1 y 14,9 Voltios, se visualiza de modo fijo; si el dato está entre 10,0 y 12,0 Voltios o entre 15,0 y 16,0 Voltios se visualiza de modo parpadeante;

si el dato es igual o inferior a 9,9 Voltios se visualiza “LO” parpadeante y se enciende el testigo de diagnóstico del vehículo (9, fig. 4); si el dato es igual o superior a 16,1 Voltios se visualiza “HI” parpadeante y se enciende el testigo de diagnóstico del vehículo (9, fig. 4).

ESTADO 1

ESTADO 2

ESTADO 3

FIJO FIJO

PARPADEANTE PARPADEANTE

fig. 16

Regulación del mínimo de revoluciones del motor (RPM)

Para ver la función hay que entrar en el menú y en la página “RPM”. El display muestra la escala cuentarrevoluciones superior y el número de revoluciones del motor (rpm) de modo numérico para que la regulación del mínimo pueda ser precisa.

fig. 17

Indicador del tiempo por revolución (LAP)

Para habilitar la función hay que entrar en el menú y poner la función “LAP” en “On” manteniendo presionado el pulsador (1, fig. 8) en la posición B “▼“ durante 3 segundos. El arranque y la parada del cronómetro son posibles con el pulsador de las luces de carretera FLASH (12, fig. 5) del conmutador izquierdo. Cada vez que se pulsa el FLASH y la función LAP está activa, el display muestra durante 10 segundos el tiempo por

revolución y luego vuelve a la visualización “normal”. El número máximo de revoluciones memorizable es 30. Si la memoria está llena, cada vez que se presiona el pulsador FLASH, el display deja de memorizar el tiempo por revolución y muestra durante 3 segundos la palabra “FULL” parpadeante hasta que los tiempos se restablecen.

fig. 18

Cuando se inhabilita la función LAP desde el menú, la revolución en curso no se memoriza. Si la función LAP está activa y el display se apaga (Key-Off), la función LAP se inhabilita automáticamente (aunque el cronómetro esté activo, la revolución en curso no se memoriza). Si el tiempo no se detiene, al llegar a 99 minutos, 59 segundos, 99 centésimas, el cronómetro recomienza desde 0 (cero) y el recuento del tiempo sigue hasta que la función se inhabilita. Si la función LAP se habilita y la memoria no se ha puesto en cero pero las revoluciones guardadas son inferiores a 30 (ejemplo: 18 revoluciones memorizadas), el display memoriza las eventuales revoluciones restantes hasta la “saturación” de la memoria (en este caso se podrán memorizar otras 12 revoluciones). Esta función incluye la sola visualización de los tiempos por revolución; igualmente se memorizan otros datos (velocidad máx, rpm máx, limitador) para la posterior visualización completa en la función Lap Memory.

pulsar C

a los 10 seg.

pulsar C

a los 10 seg.

fig. 19

Indicador de los datos memorizados (LAP Memory)

Muestra los datos memorizados con la función LAP: tiempo por revolución, velocidad MÁX y RPM MÁX. Para ver los tiempos memorizados hay que entrar en el menú en la página “LAP MEM”. En esta página del menú, si se presiona el pulsador (1, fig. 8) en la posición B “▼“ durante 3 segundos, se entra en la visualización de la primera revolución; el display indica el número de revolución, el tiempo por revolución, la

velocidad MÁX y el número de RPM MÁX alcanzado de la respectiva revolución. Presionando el pulsador (1, fig. 8) en la posición B “▼“ se visualizan sucesivamente los 30 tiempos memorizados y se vuelve a la primera revolución. Si durante la visualización de los tiempos memorizados el pulsador (1, fig. 8) se mantiene presionado en la posición B “▼“ durante 3 segundos, el display pone en cero todos los tiempos memorizados; en este caso, si la función LAP estaba activa, se desactiva automáticamente. La velocidad MÁX memorizada es la indicada en el display durante la función Lap. Si durante la memorización la v elocidad MÁX indicada supera los 299 km/h (186 mph), se visualiza el dato de la velocidad alcanzada (ejemplo: 316 km/h). Si en la memoria no hay ningún dato, se visualizan los 30 tiempos, con el cronómetro en “00.00.00”, el número de rpm MÁX = 0 y la velocidad MÁX = 0. Si durante la revolución el motor ha alcanzado uno de los dos umbrales anteriores al limitador o el limitador mismo, durante la visualización de los tiempos memorizados se encienden los testigos (10, fig. 4).

pulsar B

pulsar A

pulsar B. . x 19

pulsar A

B= On 3 seg.

Puesta en cero de todos los tiempos en la memoria

pulsar A

pulsar B. . x 19

pulsar A

pulsar B

fig. 20

Dispositivo USB

Esta función permite activar el dispositivo USB (ref. pág. 66): el dispositivo debe estar conectado al cableado del vehículo. Para habilitar la función hay que entrar en el menú y poner la función “USB” en “On” manteniendo presionado el pulsador (1, fig. 8) en la posición B “▼“ durante 3 segundos. El START y el STOP del separador de revoluciones se obtienen con el pulsador de las luces de carretera FLASH (12, fig. 5) del conmutador izquierdo. Si la función USB está activa y el display se apaga (Key-Off), la función se inhabilita automáticamente.

fig. 21

Erase USB

Esta función permite borrar los datos guardados en el dispositivo USB: el dispositivo debe estar conectado al cableado del vehículo. Para borrar los datos hay que entrar en el menú en la página “Erase USB”. Si se presiona el pulsador (1, fig. 8) en la posición B “▼“ durante 3 segundos y el dispositivo USB no adquiere datos, el display visualiza durante 10 segundos “WAIT…”; después

de 10 segundos muestra “OK” durante 2 segundos para confirmar que los datos del dispositivo USB se han borrado. Si se presiona el pulsador (1, fig. 8) en la posición B “▼“ durante 3 segundos y el dispositivo USB está adquiriendo datos, no se borra la memoria del dispositivo y el display muestra durante 2 segundos “ErASE FAIL”.

B= On 3 seg.

USB=ON

ESPERA de 4 seg.

visual. 2 seg.

SÍ

visual. 2 seg.

fig. 22

Función de ajuste del reloj

Para ajustar el reloj hay que entrar en el menú en la página “TIME Set”. En esta página, si se presiona el pulsador (1, fig. 8) en la posición B “▼” durante 3 segundos, se entra en el modo de ajuste. Al entrar en esta función, “AM” parpadea; presionando el pulsador (1, fig. 8) en la posición B “▼” se pasa al parpadeo de “PM”; presionando el pulsador (1, fig. 8) en la posición B “▼” se vuelve al paso anterior (si son las 00:00 horas, cuando se pasa de AM a PM aparece 12:00); si se presiona el pulsador (1, fig. 8) en la posición A “▲” se pasa al ajuste de las horas, que parpadean. A cada presión en la posición B “▼”, el recuento avanza de modo rotativo con pasos de 1 hora; manteniendo el pulsador presionado en la posición B “▼” el recuento avanza de modo rotativo con pasos de 1 hora cada segundo (con la presión prolongada de la tecla las horas no parpadean); si se presiona el pulsador (1, fig. 8) en la posición A “▲” se pasa al ajuste de los minutos, que parpadean. A cada presión en la posición B “▼” el recuento avanza de modo rotativo con pasos de 1 minuto; manteniendo el pulsador presionado en la posición B “▼” el recuento avanza de modo rotativo con pasos de 1 minuto cada segundo. Si el pulsador se mantiene presionado en la posición B “▼” durante más de 5 segundos, se aumenta de a 100 ms (durante la presión prolongada en la posición B “▼” los segundos no parpadean); presionando en la posición A “▲” se sale de la modalidad de ajuste y aparece la nueva hora ajustada.

parp.

ajus.

parp.

ajus.

fig. 23

Diagnóstico del salpicadero

Importante

El salpicadero realiza el diagnóstico del sistema de

modo correcto a los 60 segundos del último Key-Off.

Se visualizan los comportamientos anómalos del vehículo. En caso de varios errores, se visualizan consecutivamente

cada 3 segundos. A continuación se ofrece una tabla con los errores que pueden aparecer.

Testigo Mensaje de error Error

COIL 10.1 Error bobina cilindro horizontal

COIL 10.2 Error bobina cilindro horizontal

COIL 11.1 Error bobina cilindro vertical

COIL 11.2 Error bobina cilindro vertical

INJE 12.1 Error inyector del cilindro horizontal

INJE 12.2 Error inyector del cilindro horizontal

INJE 13.1 Error inyector del cilindro vertical

Atención

Cuando aparezca un error, dirigirse a un taller

autorizado Ducati.

Testigo Mensaje de error Error

INJE 13.2 Error inyector del cilindro vertical

PUMP 16.0 Error relé bomba gasolina

FAN 18.1 Error relé ventiladores

FAN 18.2 Error relé ventiladores

STRT 19.1 Error telerruptor arranque

STRT 19.2 Error telerruptor arranque

STEP. 21.1 Error motor paso a paso

STEP. 21.2 Error motor paso a paso

STEP. 21.3 Error motor paso a paso

LAMB. 22.1 Error calentador lambda

LAMB. 22.2 Error calentador lambda

Testigo Mensaje de error Error

EXVL 23.1 Error motor válvula de escape

EXVL 23.2 Error motor válvula de escape

EXVL 23.3 Error motor válvula de escape

EXVL 23.4 Error motor válvula de escape

EXVL 23.5 Error motor válvula de escape

TPS 1.1 Error potenciómetro de mariposa

TPS 1.2 Error potenciómetro de mariposa

PRESS 2.1 Error sensor de presión

PRESS 2.2 Error sensor de presión

T.WAT 3.1 Error sensor temperatura agua motor

T.WAT 3.2 Error sensor temperatura agua motor

Testigo Mensaje de error Error

AIR 4.1 Error sensor de la temperatura del aire

AIR 4.2 Error sensor de la temperatura del aire

BATT 5.1 Error tensión batería

BATT 5.2 Error tensión batería

LAMB 6.1 Error sonda lambda

TILT 6.2 Error sonda lambda 2

DTC 8.0

ECU 30.0 Error centralita de control del motor

PK.UP 34.0 Error sensor pick up

SPEE. 36.0 Error sensor velocidad

IMMO 37.0 Error immobilizer

Error centralita control tracción (puede verificarse sólo si se ha montado el kit traction control disponible en Ducati Performance)

Testigo Mensaje de error Error

IMMO 37.1 Error immobilizer

IMMO 37.3 Error immobilizer

IMMO 37.4 Error immobilizer

IMMO 37.5 Error immobilizer

CAN 38.0 Error línea de comunicación CAN

Función de retroiluminación

La retroiluminación del salpicadero se activa sólo si la luz de posición o los faros están encendidos. En este caso, el salpicadero activa o desactiva automáticamente la retroiluminación por medio de sensores que detectan la intensidad de la luz y la temperatura ambiente.

Función de apagado “inteligente” del faro

Esta función permite reducir el consumo de la batería regulando automáticamente el apagado del faro delantero. El dispositivo funciona en los siguientes casos:

- 1 - cuando se conmuta la llave de OFF a ON y no se enciende el motor luego de 60 segundos. El faro se apaga y se vuelve a encender sólo al siguiente arranque del motor.

- 2 - cuando se apaga el motor luego del uso normal de la motocicleta con los faros encendidos, por medio del pulsador RUN-STOP ubicado en el conmutador derecho. En este caso, luego de 60 segundos del apagado del motor, el faro se apaga; se encenderá nuevamente con el siguiente encendido del motor.

- 3 - durante el arranque del motor, el faro se apaga y se vuelve a encender al arranque del motor.

Función de ENCENDIDO “inteligente” del faro

Esta función permite la activación “programada” del faro incluso con el vehículo apagado (Key-Off). Inmediatamente después del Key-Off, el salpicadero queda activo 60 segundos, permitiendo activar los faros en caso de que se presione el pulsador (1, fig. 8) en la posición B “▼”. Durante estos 60 segundos, a cada presión del pulsador (1, fig. 8) en la posición B “▼”, el salpicadero permite activar el faro 30 segundos; a cada presión se suma el tiempo de activación hasta un máximo de 6 accionamientos del pulsador (1, fig. 8) en la posición B “▼” (el tiempo máximo es de 180 segundos). Después del primer accionamiento del pulsador (1, fig. 8) en la posición B “▼”, se obtiene el START de los 30 segundos con la consiguiente activación del faro; sólo si la segunda presión se produce durante estos 30 segundos se podrá sumar el tiempo de activación; si pasan los 30 segundos de activación del faro, ya no se añadirán otros 30 segundos, y el salpicadero desactivará el faro. Para poder restablecer esta función es necesario ejecutar al menos un Key-On/Key-Off. Si hay una interrupción de la batería mientras la función está activa, al restablecerse la tensión, el salpicadero inhabilita la función (el salpicadero no permanece activo 60 segundos).

El sistema immobilizer

Para aumentar la seguridad contra los robos, la motocicleta ha sido equipada con un sistema electrónico de bloqueo del motor (IMMOBILIZER) que se activa automáticamente cada vez que se apaga el cuadro. La empuñadura de cada llave contiene un dispositivo electrónico que cumple la función de modular la señal emitida durante la puesta en marcha a través de una antena

especial incorporada en el conmutador. La señal modulada constituye la “palabra clave”, siempre diferente a cada encendido, con la cual la central reconoce la llave y, sólo bajo esta condición, admite la puesta en marcha del motor.

Llaves

(fig. 24)

Junto con la motocicleta se entregan:

- 2 llaves B (NEGRAS) Estas llaves contienen el “código del sistema immobilizer”.

Notas

Junto con las dos llaves se entrega una placa (1) con el

número de identificación de las llaves.

Notas

Su concesionario Ducati podría solicitarle la Code Card

para efectuar algunas operaciones de mantenimiento.

Las llaves negras (B) son las de uso normal y sirven para:

- poner en marcha el motor

- abrir el tapón del depósito de combustible

- desbloquear la cerradura del asiento

fig. 24

Atención

Separar las llaves y conservar la placa (1) en un sitio seguro. Utilizar sólo una de las dos llaves negras para la puesta en marcha de la motocicleta.

Code card

Junto con las llaves se entrega una CODE CARD (fig. 25) con el código electrónico (A, fig. 26) que debe utilizarse en caso de bloqueo del motor y fallo del encendido después de key-on.

Atención

La CODE CARD debe conservarse en un sitio seguro. Es aconsejable que el usuario lleve siempre el código electrónico de la CODE CARD por si tiene que desbloquear el motor con el procedimiento que se describe a continuación, que permite inhabilitar la función “bloqueo motor”, indicada por el encendido del testigo amarillo ámbar, en caso de problemas en el sistema immobilizer (9, fig. 4). Es posible realizar dicha operación sólo si se conoce el código electrónico de la code card.

Atención

La Code Card puede ser solicitada por el concesionario para reprogramar o cambiar una llave.

fig. 25

fig. 26

Procedimiento para desbloquear el immobilizer

En caso de un “BLOQUEO Immobilizer”, es posible efectuar el procedimiento de “Desbloqueo Immobilizer” desde el salpicadero, entrando en la función correspondiente, como se indica a continuación: Entrar en el menú en la página “CODE”.

Notas

Este menú debe estar activo sólo si hay al menos un

error de Immobilizer.

En esta página del menú siempre se visualiza como código inicial “00000”; si se presiona el pulsador (1, fig. 8) en la posición B “▼” durante 3 segundos, se entra en el procedimiento de introducción del código electrónico de la Code Card.

B= On 3 seg.

parp.

ajus.

parp.

ajus.

parp.

ajus.

parp.

ajus.

Introducir código

OK?

SÍ

parp.

ajus.

fig. 27

Introducción del código: al entrar en esta función, el primer dígito de la izquierda parpadea. Pulsador (1, fig. 8): a cada presión en la posición B “▼” el recuento avanza de modo rotativo a una cifra por segundo; presionando en la posición A “▲” se pasa al ajuste de la segunda cifra, que parpadea. A cada presión en la posición B “▼” el recuento avanza de modo rotativo a una cifra por segundo; presionando en la posición A “▲” se pasa al ajuste de la tercera cifra, que parpadea. A cada presión en la posición B “▼” el recuento avanza de modo rotativo a una cifra por segundo; presionando en la posición A “▲” se pasa al ajuste de la cuarta cifra, que parpadea. A cada presión en la posición B “▼” el recuento avanza de modo rotativo a una cifra por segundo; presionando en la posición A “▲” se pasa al ajuste de la quinta cifra, que parpadea. A cada presión en la posición B “▼” el recuento avanza de modo rotativo a una cifra por segundo; presionando en la posición A “▲” se confirma el código.

Si el código se ha introducido correctamente, la palabra CODE y el código introducido parpadean simultáneamente 4 segundos; el testigo Diagnóstico Vehículo (9, fig. 4) se apaga; luego el salpicadero sale automáticamente del menú permitiendo el arranque “temporal” del vehículo. Si el error subsiste, al siguiente Key-On, el salpicadero dará de nuevo error y bloqueo del motor. Si el código no se ha introducido correctamente, el salpicadero vuelve automáticamente al menú “CODE” y visualiza el código “00000”.

Funcionamiento

Cada vez que se gira la llave del conmutador de ON a OFF, el sistema de protección activa el bloqueo del motor. Al poner en marcha el motor, girando la llave de OFF a ON:

1) si se reconoce el código, el sistema de protección desactiva el bloqueo del motor. Presionando el pulsador START (2, fig. 31), el motor arranca;

2) si se enciende el testigo de diagnóstico del vehículo (9, fig. 4) y si al presionar el pulsador (1, fig. 8) en la posición

“▼” aparece el mensaje “Error IMMO”, el código no ha sido reconocido. En este caso, aconsejamos poner la llave en OFF y luego nuevamente en ON; si el bloqueo continúa, intentar con la otra llave de color negro. Si a pesar de todo resulta imposible poner en marcha el motor, dirigirse a la red de asistencia Ducati.

Atención

Los golpes violentos pueden perjudicar los componentes electrónicos contenidos en la llave. Durante el procedimiento utilizar siempre la misma llave. El uso de llaves diferentes puede impedir que el sistema reconozca el código de la llave introducida.

Duplicado de las llaves

Cuando el cliente necesita llaves adicionales, debe dirigirse a la red de asistencia Ducati llevando consigo todas las llaves de las que dispone y la CODE CARD. La red de asistencia Ducati memorizará todas las llaves nuevas y las llaves de las que ya dispone el cliente. La red de asistencia Ducati podrá pedir al cliente que demuestre que es el propietario de la motocicleta. Los códigos de las llaves que no se presenten durante el procedimiento de memorización serán cancelados de la memoria para garantizar que las llaves eventualmente extraviadas no puedan poner en marcha el motor.

Notas

En caso de venta de la motocicleta, es indispensable que el nuevo propietario disponga de todas las llaves y de la CODE CARD.

Interruptor de encendido y bloqueo de la dirección (fig. 28.1 y fig. 28.2)

Se encuentra alojado delante del depósito y tiene cuatro posiciones:

A) ON: habilita el funcionamiento de las luces y el motor. B) OFF: inhabilita el funcionamiento de las luces y el motor. C) LOCK: dirección bloqueada. D) P: luz de posición encendida y dirección bloqueada.

Notas

Para llevar la llave a estas últimas dos posiciones es necesario empujarla y luego girarla. En las posiciones (B), (C) y (D) puede quitarse la llave.

1098

fig. 28.1

1098S - 1098S Tricolore

fig. 28.2

Conmutador izquierdo (fig. 29)

1) Interruptor de selección de las luces de dos posiciones: posición = luz de cruce encendida; posición = luz de carretera encendida.

2) Pulsador = indicador de dirección de tres posiciones: posición central = apagado; posición = giro a la izquierda;

posición = giro a la derecha. Para desactivar el indicador presionar la palanca de mando cuando ha regresado al centro.

3) Pulsador = claxon.

4) Pulsador = parpadeo luz de carretera (FLAS H) y mando salpicadero.

5) Pulsador de mando del salpicadero de dos posiciones: posición “▲”; posición “▼”.

1 2

3 5

fig. 29

Palanca del embrague

En la palanca del embrague (1) hay un pomo (2) que sirve para regular la distancia entre la palanca y el puño del semimanillar. Este pomo tiene 10 posiciones (2). Al girarlo en el sentido de las agujas del reloj, la palanca se aleja del puño del acelerador. Al girarlo en el sentido contrario a las agujas del reloj, se acerca. Al tirar de la palanca (1), se interrumpe la transmisión del motor al cambio y a la rueda motriz. Esta regulación es muy importante para todas las fases de manejo de la motocicleta, especialmente para el arranque.

Atención

Regular la palanca del embrague con la motocicleta parada.

Importante

La correcta utilización de este dispositivo prolonga la vida del motor y evita daños a los órganos de transmisión.

Notas

Es posible encender el motor con el caballete lateral abierto y el cambio en punto muerto, o con la marcha del cambio engranada, manteniendo presionada la palanca del embrague (en este caso, el caballete debe estar levantado).

2 1

fig. 30

Conmutador derecho (fig. 31)

1) Interruptor de APAGADO DEL MOTOR con dos posiciones: posición (RUN) = encender; posición (OFF) = apagar el motor.

Atención

Este interruptor sirve especialmente en casos de

emergencia cuando es necesario apagar rápidamente el

motor. Después de la parada poner el interruptor en para encender la motocicleta.

Importante

Después de viajar con las luces encendidas, si se apaga el motor con el interruptor (1) y se deja la llave de encendido en ON, las luces quedan encendidas y es posible que se descargue la batería.

2) Pulsador = encendido del motor.

Puño giratorio del acelerador (fig. 31)

El puño giratorio (3) ubicado en el semimanillar derecho gobierna la apertura de las mariposas del cuerpo de mariposa. Si se suelta, el puño vuelve a la posición inicial de mínimo en forma automática.

fig. 31

Palanca del freno delantero (fig. 32)

Tirando de la palanca (1) hacia el puño giratorio, se acciona el freno delantero. Es suficiente un mínimo esfuerzo ya que se trata de un dispositivo hidráulico. La palanca de mando consta de un pomo (2) para ajustar la distancia al puño en el semimanillar. Este pomo tiene 10 posiciones (2). Al girarlo en el sentido de las agujas del reloj, la palanca se aleja del puño del acelerador. Al girarlo en el sentido contrario a las agujas del reloj, se acerca.

fig. 32

Pedal del freno trasero (fig. 33)

Al pisar el pedal (1), se acciona el freno trasero. El sistema de mando es hidráulico.

Pedal del cambio (fig. 34)

El pedal del cambio tiene una posición de punto muerto N con retorno automático; con esta posición se enciende el testigo N (3, fig. 4) del salpicadero. El pedal se puede mover: hacia abajo = empujar el pedal hacia abajo para engranar la

marcha y disminuir las marchas. Con esta maniobra, el testigo N del salpicadero se apaga; hacia arriba = levantar el pedal para engranar la 2

luego la 3 A cada desplazamiento del pedal corresponde un solo cambio de marcha.

, la 4a, la 5a y la 6a.

marcha y

fig. 33

fig. 34

Ajuste de la posición de los pedales del cambio y del freno trasero (fig. 35 y fig. 36)

Para satisfacer las exigencias de manejo de cada piloto, es posible modificar la posición de las palancas del cambio y del freno trasero con respecto a los respectivos estribos. Para modificar la posición del pedal del cambio: Bloquear la varilla (1) y aflojar las contratuercas (2) y (3).

Notas

La tuerca (2) tiene una rosca sinistrorsa.

Girar la varilla (1) trabajando con una llave abierta por la parte hexagonal, llevando el pedal de cambio a la posición deseada. Apretar las contratuercas contra la varilla.

2 1 3

fig. 35

Para modificar la posición de la palanca del freno trasero hay que efectuar las siguientes operaciones: Aflojar la contratuerca (4). Girar el tornillo (5) de regulación de carrera del pedal hasta obtener la posición deseada. Apretar la contratuerca (4) con el par de 2,3 Nm. Accionar el pedal y comprobar que tenga un juego de 1,5÷2 mm antes de iniciar la acción de frenado. De lo contrario hay que modificar la longitud de la varilla de la

bomba: Aflojar la contratuerca (6) en la varilla de la bomba. Enroscar la varilla en la horquilla (7) para aumentar el juego y desenroscarla para disminuirlo. Apretar la contratuerca (6) con el par de 7,5 Nm y medir nuevamente el juego.

fig. 36

Elementos y dispositivos principales

Posición en la motocicleta (fig. 37)

1) Tapón del depósito de combustible.

2) Cerradura del asiento.

3) Caballete lateral.

4) Amortiguador de dirección.

5) Espejos retrovisores.

6) Dispositivos de regulación de la horquilla delantera.

7) Dispositivos de regulación del amortiguador trasero.

8) Tirante de regulación de la geometría de la moto.

9) Silenciador de escape (ver “Atención” en pág. 66).

10) Catalizador.

5 2

910

fig. 37

Tapón del depósito de combustible (fig. 38)

Apertura

Levantar la tapa (1) de protección e introducir la llave en la cerradura. Girar 1/4 de vuelta la llave en el sentido de las agujas del reloj para desbloquear la cerradura. Levantar el tapón.

Cierre

Cerrar el tapón con la llave puesta y presionarlo contra su alojamiento. Girar la llave en sentido contrario a las agujas del reloj hasta la posición original y extraerla. Cerrar la tapa (1) de protección de la cerradura.

Notas

Es posible cerrar el tapón sólo con la llave introducida.

Atención

Después de repostar (ver pág. 67) hay que comprobar

que el tapón esté colocado y cerrado correctamente.

fig. 38

Cerradura del asiento

Apertura (fig. 39)

Introducir la llave en la cerradura (1) y girarla en el sentido de las agujas del reloj hasta oír el chasquido del gancho del asiento. Tirar moderadamente de la parte posterior del asiento (2) hacia arriba y levantarlo hasta extraerlo.

Cierre

(fig. 40)

Introducir los ganchos del fondo del asiento debajo del bastidor posterior. Ejercer presión sobre el asiento del pasajero hasta oír el chasquido de la chaveta de la cerradura. Asegurarse de que se haya enganchado correctamente tirando del asiento del pasajero hacia arriba con moderación.

fig. 39

fig. 40

Caballete lateral (fig. 41)

Importante

Antes de accionar el caballete lateral hay que controlar que la consistencia y la planaridad de la superficie en la cual se apoyará sean adecuadas.

En terrenos con escasa estabilidad, grava, asfalto calentado

por el sol, etc., la motocicleta puede caerse mientras está aparcada. En los terrenos con pendiente hay que aparcar colocando la rueda trasera en la parte más baja. Empujar el caballete (1) con el pie acompañándolo hasta la posición de máxima extensión y sujetando con ambas manos los semimanillares de la motocicleta. Inclinar la motocicleta hasta apoyar el caballete en el terreno.

Atención

No permanecer sentados en la motocicleta si está aparcada apoyándose sobre el caballete lateral.

Para colocar el caballete (1) en “reposo” (posición horizontal) hay que inclinar la motocicleta hacia la derecha y al mismo tiempo levantarlo con el dorso del pie.

Notas

Se aconseja controlar periódicamente el funcionamiento del sistema de sujeción (formado por dos muelles de tracción, uno dentro del otro) y del sensor de seguridad (2).

Notas

Es posible encender el motor con el caballete abierto y el cambio en posición de punto muerto, o con la marcha del cambio engranada, manteniendo presionada la palanca del embrague (en este caso, el caballete debe estar levantado).

fig. 41

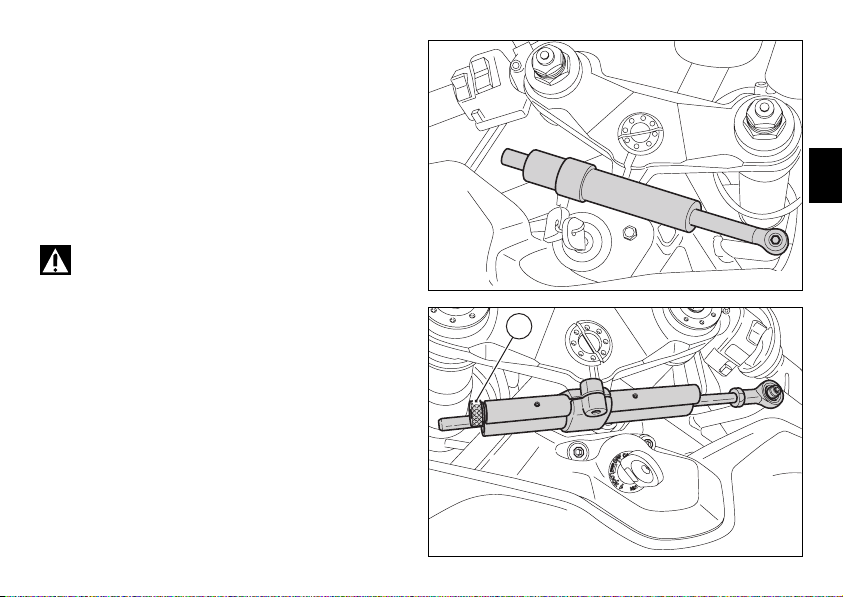

Amortiguador de dirección (fig. 42 y fig. 43)

Se encuentra delante del depósito y está fijado al bastidor y a la cabeza de dirección. Su acción favorece un viraje más preciso y estable, mejorando el manejo de la motocicleta en cualquier condición.

(1098S - 1098S Tricolore)

Al girar el pomo (1) en el sentido de las agujas del reloj, la dirección será más dura, y, en el sentido contrario a las agujas del reloj, más suave. Cada posición de regulación se identifica con un chasquido.

Atención (1098S - 1098S Tricolore)

No intentar modificar la posición del mecanismo (1) durante la marcha; esto podría causar el descontrol de la motocicleta.

1098

fig. 42

1098S - 1098S Tricolore

fig. 43

Dispositivos de regulación de la horquilla delantera

La horquilla de la motocicleta se puede regular tanto la extensión (retorno) como la compresión de los vástagos y en la precarga del muelle.

La regulación se realiza con los correspondientes dispositivos externos de rosca:

1) para modificar la extensión del freno hidráulico (fig. 44.1 y fig. 44.2);

2) para modificar la precarga de los muelles interiores (fig. 44.1 y fig. 44.2);

3) para modificar la compresión del freno hidráulico (fig. 45.1 y fig. 45.2).

Colocar la motocicleta en una posición estable sobre el caballete lateral. Con un destornillador de boca plana (1098) o con una llave (1098S - 1098S Tricolore) girar el dispositivo de regulación (1) que se encuentra en la punta de cada vástago de la horquilla para modificar la extensión del freno hidráulico. Cada posición de los tornillos (1 y 3) corresponde a un ajuste de la posición de amortiguación. Atornillar a fondo hasta el bloqueo en la posición “0”, que corresponde a la máxima amortiguación. A partir de esta posición, girando en sentido contrario a las agujas del reloj, se oirán varios clics, correspondientes a las posiciones “1”, “2”, etc.

1098

fig. 44.1

1098S - 1098S Tricolore

fig. 44.2

Las posiciones estándar son: Compresión: 3/4 vueltas (1098), 8 posiciones (1098S - 1098S Tricolore). Extensión: 12 posiciones (1098), 10 posiciones (1098S - 1098S Tricolore). Precarga del muelle (1098) (A, fig. 44.1): 18 mm; corresponde a una precarga real de 9 mm. Precarga del muelle (1098S - 1098S Tricolore): desde la APERTURA TOTAL atornillar 8 vueltas en sentido horario; corresponde a una precarga real de 8 mm.

Para modificar la precarga del muelle interno a cada vástago hay que girar el dispositivo de extremo hexagonal (2, fig. 44.1 y fig. 44.2) con una llave hexagonal de 22 mm.

Importante

Regular los dos vástagos por igual.

1098

fig. 45.1

1098S - 1098S Tricolore

fig. 45.2

Dispositivos de regulación del amortiguador trasero (fig. 46.1 y fig. 46.2)

En el amortiguador trasero hay dispositivos de regulación externos que permiten adecuar la alineación de la moto a las condiciones de carga. El dispositivo (1), ubicado en el lado izquierdo, en correspondencia con la fijación inferior del amortiguador al basculante, regula la extensión (retorno) del freno hidráulico.

El dispositivo de regulación (2), ubicado en el depósito de expansión del amortiguador, ajusta la compresión del freno hidráulico. Al girar los dispositivos (1 y 2) en el sentido de las agujas del reloj, el frenado aumenta; en sentido contrario, disminuye. (1098) Calibrado estándar: desde la posición de cierre completo (sentido de las agujas del reloj) aflojar: 2 vueltas el registro (1); 2 vueltas el registro (2). Precarga del muelle 28 mm. (1098S - 1098S Tricolore) Calibrado estándar: desde la posición de cierre completo (sentido de las agujas del reloj) aflojar: 10 posiciones el registro (1); 10 posiciones el registro (2). Precarga del muelle 23 mm. Las dos abrazaderas (3) ubicadas en la parte superior del amortiguador regulan la precarga del muelle externo. Para modificar la precarga del muelle hay que aflojar la abrazadera superior. Apretando o aflojando la abrazadera inferior, aumenta o disminuye la precarga.

1098

1098S - 1098S Tricolore

fig. 46.1

fig. 46.2

Una vez establecida la precarga deseada hay que apretar la abrazadera superior.

Atención

Para girar la abrazadera de regulación de la precarga hay que utilizar una llave articulada. Prestar atención para no herirse la mano al golpear otras partes de la motocicleta; el diente de la llave podría salir del asiento de la abrazadera durante el movimiento.

Atención

El amortiguador contiene gas a alta presión y puede causar graves daños si es desmontado por personal inexperto.

Para mejorar la dinámica de la motocicleta y evitar interferencias con el suelo cuando se transporta un pasajero y equipaje, el muelle del amortiguador trasero debe estar precargado al máximo. Esto puede requerir una modificación de la regulación del freno hidráulico en extensión.

Variación del ajuste de la motocicleta

(fig. 47, fig. 48 y fig. 49)

La geometría de la motocicleta es el resultado de pruebas efectuadas por nuestros técnicos en diferentes condiciones de empleo. La modificación de este parámetro es una operación muy delicada que, si se efectúa sin experiencia, puede resultar peligrosa.

Antes de modificar la geometría estándar, se aconseja medir la altura (H, fig. 47) de referencia.

Para que el piloto pueda modificar la geometría de la motocicleta según sus exigencias de manejo, se ha previsto la posibilidad de variar la posición de funcionamiento del amortiguador. Para modificar la distancia entre los ejes de las articulaciones esféricas (1) es necesario aflojar las contratuercas (3).

Notas

La tuerca inferior (3) tiene rosca sinistrorsa.

Accionar la toma de llave (4) del tirante (2) con una llave abierta. Finalizada la regulación, apretar las tuercas (3) con 25 Nm.

Atención

La longitud del tirante (2) entre los ejes de las

articulaciones (1) no debe superar los 285 mm.

fig. 47

fig. 48

El UNIBALL del cabezal (A) articulado puede extenderse, como máximo, 5 roscas, equivalente a 7,5 mm (B).

fig. 49

Normas de uso

Precauciones durante el primer período de uso de la motocicleta

Velocidad de rotación máxima (fig. 50)

Velocidad de rotación que debe respetarse durante el período de rodaje y durante el uso normal:

1) Hasta 1000 km;

2) De 1000 a 2500 km.

Hasta 1000 km

Durante los primeros 1000 km de marcha prestar atención al cuentarrevoluciones; no superar nunca:

5.500÷6000 min Durante las primeras horas de marcha de la motocicleta se aconseja variar continuamente la carga y el régimen de revoluciones del motor sin salir de los límites establecidos. Para obtener un rodaje eficaz del motor, los frenos y las suspensiones, se aconseja viajar por carreteras con curvas y pendientes.

-1

Durante los primeros 100 km usar los frenos con precaución, evitando repentinos y prolongados frenados. Esto permitirá un buen asentamiento de la sup erficie de roce de las pastillas en los discos del freno. Para permitir que todas las partes mecánicas móviles se adapten, y especialmente para no perjudicar la duración de los órganos principales del motor, se aconseja no acelerar de repente y no someter el motor a un régimen de revoluciones elevado, sobre todo, en subida. Se aconseja controlar frecuentemente la cadena y lubricarla si es necesario.

De 1000 a 2500 km

El usuario podrá exigir del motor mayores prestaciones sin superar nunca:

-1

7000 min

Importante

Durante el período de rodaje hay que cumplir estrictamente con el programa de mantenimiento y las revisiones que se describen en el manual de garantía. El incumplimiento de tales normas exime Ducati Motor Holding S.p.A. de toda responsabilidad en caso de daños sufridos por el motor o que afecten a su duración.

Si se respetan escrupulosamente estas indicaciones, la duración del motor aumentará, y disminuirá la necesidad de revisiones o de puestas a punto.

0 ÷ 1000 Km

1000 ÷ 2500 Km

fig. 50

Controles antes de la puesta en marcha

Atención

Si no se realiza esta inspección preliminar, se pueden producir averías en la motocicleta como consecuencia de las cuales el piloto y el pasajero puede sufrir lesiones graves.

Antes de comenzar un viaje controlar:

Nivel de combustible en el depósito

Controlar el nivel del combustible en el depósito. Eventualmente repostar (pág. 67).

Nivel de aceite en el motor

Controlar el nivel en el cárter a través del visor de inspección. Eventualmente rellenar (pág. 90).

Líquido de frenos y embrague

Controlar en los respectivos depósitos el nivel del líquido (pág. 75).

Líquido refrigerante

Controlar el nivel del líquido en el depósito de expansión y eventualmente restablecerlo (pág. 74).

Estado de los neumáticos

Controlar la presión y el desgaste de los neumáticos (pág. 88).

Funcionamiento de los mandos

Accionar las palancas y los pedales de los frenos, el embrague, el acelerador y el cambio, y observar la respuesta.

Luces y señales

Controlar la integridad de las bombillas de iluminación y de señalización y el funcionamiento del claxon. En caso de bombillas quemadas, sustituirlas (pág. 82).

Aprietes con llave

Controlar el correcto bloqueo del tapón del depósito (pág. 50) y del asiento (pág. 51).

Caballete

Verificar si son correctos el funcionamiento y la posición del caballete lateral (pág. 52).

Atención

En caso de anomalías renunciar al viaje y dirigirse a un

Concesionario o a un Taller Autorizado Ducati.

Arranque del motor

Atención

Antes de encender el motor es necesario conocer

los mandos empleados durante el manejo (pág. 10).

Atención

No poner en marcha el motor en un ambiente cerrado. Los gases de escape son venenosos y pueden causar pérdida de conocimiento o incluso muerte en tiempos breves.

1) Poner el interruptor de encendido en ON (fig. 51.1 y fig. 51.2). Comprobar que el testigo verde N y el rojo del salpicadero estén encendidos.

Importante

El testigo que indica la presión del aceite debe apagarse unos segundos después del encendido del motor (pág. 11).

Atención

El caballete lateral debe encontrarse en posición de reposo (horizontal); en caso contrario, el sensor de seguridad inhibe el encendido.

1098

1098S - 1098S Tricolore

fig. 51.1

fig. 51.2

Notas

Es posible encender el motor con el caballete abierto y el cambio en punto muerto, o con la marcha del cambio engranada, teniendo presionada la palanca del embrague (en este caso, el caballete debe estar levantado).

2) Controlar que el interruptor de parada (2, fig. 52) se encuentre en la posición (RUN), presionar el pulsador

de encendido (3, fig. 52). Este modelo dispone de encendido servoasistido. Esta función permite encender el motor presionando y soltando inmediatamente el pulsador (3). Al presionar el pulsador (3), el encendido se produce automáticamente en un tiempo que depende de la temperatura del motor. Una vez encendido el motor, el sistema inhibe el motor de arranque. Si el motor no se enciende, hay que esperar a que transcurran unos 2 segundos antes de volver a presionar el pulsador de encendido (3). Dejar que el motor se encienda sin accionar el acelerador.

Importante

No hacer funcionar el motor en frío a un número de revoluciones alto. Esperar a que el aceite se caliente y circule por todas las posiciones que necesitan lubricación.

fig. 52

Arranque y marcha de la motocicleta

1) Accionar el embrague.

2) Con la punta del pie bajar la palanca de selección de marchas y engranar la primera marcha.

3) Acelerar el motor, girando el puño del acelerador y al mismo tiempo soltando lentamente la palanca del embrague; el vehículo empezará a moverse.

4) Soltar completamente la palanca del embrague y acelerar.

5) Para engranar la marcha siguiente es necesario soltar el acelerador para disminuir las vueltas del motor, accionar el embrague, levantar la palanca de selección de marchas y soltar la palanca del embrague. Para reducir marchas: soltar el acelerador, accionar el embrague, acelerar un instante el motor para sincronizar los engranajes que se han de acoplar, reducir la marcha y soltar el embrague. Utilizar los mandos de modo inteligente y rápido: en subida, cuando la motocicleta pierde velocidad, es necesario reducir una marcha para no forzar la estructura ni el motor.

Importante

Evitar aceleraciones repentinas que puedan causar el ahogo del motor y tirones demasiado fuertes a los órganos de transmisión. Evitar que el embrague quede accionado durante la marcha para prevenir el recalentamiento y el desgaste de los órganos de fricción.

Frenado

Aminorar la velocidad con antelación, engranar una marcha más baja para utilizar el freno del motor y luego frenar accionando ambos frenos. Antes de que la motocicleta se detenga hay que accionar el embrague para evitar que el motor se detenga de repente.

Atención

El empleo independiente de uno de los dos mandos de freno disminuye la eficacia de frenado de la motocicleta. No accionar bruscamente ni con fuerza los mandos de los frenos; si se bloquean las ruedas, se puede perder el control de la motocicleta. En caso de lluvia o cuando se viaja en superficies con poca adherencia, el frenado de la motocicleta disminuye notablemente. En estas situaciones, accionar los mandos de los frenos con extrema delicadeza y atención. Si se efectúan maniobras repentinas, se puede perder el control de la motocicleta. En descensos prolongados con fuerte pendiente, se aconseja reducir la marcha para utilizar el freno motor y accionar los frenos alternativamente durante breves tramos: su uso continuo recalienta el material de fricción y reduce la eficacia de frenado de modo drástico. Los neumáticos hinchados con una presión inferior o superior a la establecida disminuyen la eficacia del frenado y comprometen la precisión de manejo y la adherencia en las curvas.

Parada de la motocicleta

Aminorar la velocidad, engranar una marcha más baja y dejar en reposo el puño del acelerador. Se aconseja reducir las marchas sucesivamente hasta obtener el punto muerto. Frenar y detener la motocicleta. Apagar el motor poniendo la llave en OFF (pág. 41).

Aparcamiento

Dejar la motocicleta aparcada sobre el caballete lateral (ver pág. 52). Girar el manillar completamente a la izquierda y poner la llave en LOCK para evitar robos. Si aparca la motocicleta en un garaje o en otras estructuras, asegúrese de que haya ventilación y de que la motocicleta no se encuentre cerca de fuentes de calor. En caso de necesidad, es posible dejar encendida la luz de posición, poniendo la llave en P.

Importante

No dejar la llave en P durante demasiado tiempo para evitar que la batería se descargue. No dejar la llave de encendido en la cerradura cuando la motocicleta está sin vigilancia.

Atención

El sistema de escape puede mantenerse caliente incluso después de haber apagado el motor. No tocarlo ni aparcar la motocicleta cerca de materiales inflamables (incluidas maderas, hojas, etc.).

Atención

El uso de candados o bloqueos que impiden el avance de la motocicleta (ej. bloqueo de disco, de corona, etc.) es muy peligroso y puede comprometer el funcionamiento de la motocicleta y la seguridad del piloto y el pasajero.

Abastecimiento de combustible (fig. 53)

Al cargar combustible, no hay que llenar excesivamente el depósito. El nivel del combustible no debe superar el agujero de introducción en el sumidero del tapón.

Atención

Usar combustible de bajo contenido de plomo, con un número de octanos de por lo menos 95 (ver tabla “Abastecimientos” pág. 99). En el sumidero del tapón no debe quedar combustible.

Max level

fig. 53

Accesorios de serie (fig. 54)

En el compartimiento debajo del asiento del pasajero hay: un manual de uso y mantenimiento; un cable portacasco; un kit de herramientas compuesto por:

- llave tubo hexagonal para bujías;

- perno para llave de bujía;

- destornillador doble;

- llave Allen para carenados.

fig. 54

Dispositivo USB (sólo para 1098S 1098S Tricolore)

Se suministra un dispositivo USB (1). Para poder utilizarlo, colocarlo debajo del asiento con el tapón (2) montado y la conexión (3) del cableado principal conectada. Para el uso del “Dispositivo USB”, consultar el párrafo “LCD - Configuración/visualización de parámetros”.

fig. 55

3 1 2

fig. 56

Operaciones principales de uso y mantenimiento

Desmontaje del carenado

Para poder efectuar determinadas intervenciones de mantenimiento o reparación es necesario desmontar algunas partes del carenado de la motocicleta.

Atención

Si no se sujeta o no se fija en forma correcta una de las estructuras descritas puede verificarse el desprendimiento repentino del componente durante la marcha y originarse el descontrol de la motocicleta.

Importante

Para no dañar las partes pintadas y el parabrisas de plexiglás de la cúpula, para cada montaje hay que colocar las arandelas de nylon en los tornillos de fijación.

Carenados laterales

Desmontar los carenados con la llave Allen que se encuentra debajo del asiento aflojando: los dos tornillos (1) de fijación a los soportes de los carenados; los seis tornillos (2) de fijación a la cúpula; los cuatro tornillos (3) de fijación al bastidor; los dos tornillos (4) de fijación del carenado derecho con el izquierdo; los dos tornillos (5) de fijación al radiador de aceite; los dos tornillos (6, fig. 58) de fijación delantera a la cúpula.

fig. 57

Notas

Prestar atención al paragotas, que queda suelto de los

carenados.

Notas

Para montar nuevamente el carenado izquierdo hay que abrir el caballete lateral haciéndolo pasar por la abertura del carenado.

fig. 58

Espejos retrovisores

Aflojar el tornillo (1) de fijación del espejo retrovisor. Liberar los pernos de fijación (2) de los clips de retén (3) fijados al soporte de la cúpula (4). Quitar las juntas de protección (5) y desconectar las conexiones (6) del indicador de dirección. Repetir las operaciones para quitar el otro espejo retrovisor.

Importante

Para montar los espejos hay que aplicar sellador a la

rosca de los tornillos (1).

fig. 59

556

fig. 60

Cúpula

Notas

Para desmontar la cúpula del vehículo es necesario quitar los espejos retrovisores y los carenados laterales como se ha ilustrado anteriormente.

Aflojar los dos tornillos (1) de fijación trasera de la cúpula al soporte del faro.

Notas

Terminado el montaje de la cúpula, montar nuevamente los carenados laterales y los espejos retrovisores.

fig. 61

Control y restablecimiento del nivel de líquido refrigerante (fig. 62)

Controlar el nivel de líquido refrigerante del depósito de expansión, que está situado en el lado derecho de la motocicleta; el nivel ha de estar comprendido entre las marcas (1) y (2): la marca más larga (2) es el nivel MÁX.; la marca más corta (1) es el nivel MÍN. Si el nivel está por debajo de MÍN., es necesario proceder

con el llenado.

Extraer el carenado derecho (pág. 70). Aflojar el tapón de llenado (3, fig. 62) y añadir mezcla de agua y anticongelante SHELL Advance Coolant o Glycoshell (35 a 40% del volumen) hasta alcanzar el nivel MÁX.

Enroscar nuevamente el tapón (3) y montar todos los componentes. Utilizando este tipo de mezcla se obtienen las mejores condiciones de funcionamiento (inicio de congelación a

-20 °C/-4 °F).

Capacidad del circuito de refrigeración: 2,8 dm

Atención

Esta operación debe efectuarse cuando el motor está frío y la motocicleta en posición perfectamente vertical en una superficie plana.

(litros).

MAX

MIN

fig. 62

Control del nivel de líquido de embrague y de freno

El nivel no debe descender por debajo de la marca de MÍN. de los depósitos (fig. 63) (la figura ilustra los depósitos de líquido de freno delantero y trasero). Un nivel insuficiente facilita la entrada de aire en el circuito con la consiguiente ineficacia del sistema. Para rellenar o cambiar el líquido con los intervalos indicados en la tabla de mantenimiento periódico del Manual de Garantía, es preciso dirigirse a un Concesionario o a un Taller Autorizado.

Importante

Cada 4 años se aconseja sustituir todos los tubos de

los sistemas.

Sistema de frenos

Si la palanca o el pedal del freno hacen demasiado juego, aunque las pastillas freno se encuentren en buenas condiciones, hay que dirigirse a un Concesionario o a un Taller Autorizado para que controle y purgue el circuito.

Atención

El líquido de embrague y de freno es perjudicial para las partes pintadas y plásticas: evitar el contacto. El aceite hidráulico es corrosivo y puede causar daños y lesiones. No mezclar aceites de calidades diferentes. Controlar la estanqueidad de las juntas.

fig. 63

Sistema de embrague

Si la palanca de mando hace demasiado juego y la motocicleta salta o se detiene al embragar la marcha, significa que hay aire en el sistema. Dirigirse a un Concesionario o a un Taller Autorizado para que controle y purgue el circuito.

Atención

Al consumirse el material de fricción de los discos del embrague, el nivel del líquido de embrague tiende a aumentar: no superar el valor indicado (3 mm por encima del nivel mínimo).

fig. 64

Control del desgaste de las pastillas de freno (fig. 65 y fig. 66)

Para facilitar el control de las pastillas de los frenos sin desmontarlas de la pinza, cada pastilla dispone de un indicador de desgaste. En un a pastilla en buenas condiciones resultan evidentes las ranuras del material de fricción.

MIN

1 mm

Importante

Para sustituir las pastillas de freno hay que dirigirse a

un Concesionario o a un Taller Autorizado.

1098

1098S - 1098S Tricolore

1 mm

fig. 65

fig. 66

Lubricación de las articulaciones

Periódicamente es necesario controlar el estado de la funda de los cables del acelerador y del starter. No debe presentar aplastamientos ni cortes. Accionar el mando para verificar el deslizamiento de los cables interiores: si se rozan o se atascan, hay que ponerse en contacto con un Concesionario o un Taller Autorizado para que los sustituya. Para prevenir estos inconvenientes, en el caso de la

transmisión del acelerador se aconseja abrir el mando desenroscando los dos tornillos de fijación (1, fig. 67)y engrasar las puntas del cable y la polea con grasa SHELL Advance Grease o Retinax LX2.

Atención

Cerrar con mucho cuidado introduciendo los cables en la polea.

Montar la tapa y apretar los tornillos (1) con el par de 10 Nm.

Para garantizar el funcionamiento óptimo de la articulación del caballete lateral es necesario ante todo eliminar cualquier resto de suciedad y luego lubricar con grasa SHELL Alvania R3 todos los puntos sometidos a fricción.

fig. 67

Regulación de la carrera en vacío del acelerador

El puño del acelerador ha de tener, en todas las posiciones de giro, una carrera en vacío de 1,5÷2,0 mm, midiendo desde la parte externa del borde del puño. Si es necesario, regularla mediante los dispositivos (1 y 2, fig. 69) situados a la altura del tubo de dirección, en el lado derecho del vehículo. El dispositivo (1) es el de apertura y el dispositivo (2) es el de cierre. Extraer las protecciones de los dispositivos y aflojar las contratuercas. Regular los dos dispositivos de modo proporcional: girando en el sentido de las agujas del reloj, aumenta el juego; en el sentido contrario, disminuye. Una vez completada la regulación, apretar las contratuercas y calzar las protecciones.

1,5÷2 mm

➤

fig. 68

fig. 69

➤

Carga de la batería (fig. 70)

Para recargar la batería se aconseja desmontarla de la motocicleta. Desmontar el carenado izquierdo (pág. 70), aflojar el tornillo (1) y quitar el soporte de fijación (2). Desconectar, primero, el terminal negativo (-) negro y, luego, el positivo (+) rojo.

Atención

Mantener la batería lejos del alcance de los niños.

Cargar la batería a 0,9 A durante 5÷10 horas.

Atención

La batería genera gases explosivos: mantenerla lejos de fuentes de calor.

Cargar la batería en un sitio bien ventilado. Conectar los conductores del cargador a los terminales: rojo al positivo (+) y negro al negativo (-).

Importante

Conectar la batería al cargador antes de activarlo: si saltan chispas en los terminales de la batería, se pueden inflamar los gases que hay en las celdas. Conectar primero el terminal positivo rojo (+).

Colocar nuevamente la batería en su soporte (3), conectar los terminales tras engrasar los tornillos de fijación para mejorar la conductividad y fijar el soporte (2) con el tornillo (1).

fig. 70

Control de la tensión de la cadena de transmisión (fig. 71)

Secar la cadena con aire comprimido o con material absorbente y lubricar cada uno de sus elementos con SHELL Advance Chain o Advance Teflon Chain.

Importante

Para tensar la cadena de transmisión dirigirse a un

Concesionario o a un Taller Autorizado.

Con la motocicleta sobre el caballete lateral, presionar la cadena con un dedo, soltar y medir la distancia entre la superficie del patín y el centro del perno subyacente. La distancia debe ser 33÷35 mm.

Atención

El apriete de las contratuercas (1) de los tensores es

fundamental para la seguridad del piloto.

Importante

Una cadena mal tensada puede causar un rápido

desgaste de los órganos de transmisión.

Lubricación de la cadena de transmisión

Este tipo de cadena está provisto de anillos toroidales para proteger los elementos deslizantes de los agentes externos y mantener la lubricación durante más tiempo. Para no perjudicarlos, hay que limpiarlos con disolventes específicos y no lavar en forma violenta con hidrolimpiadoras de vapor.

Importante

El uso de lubricantes no específicos puede perjudicar

la cadena, la corona y el piñón del motor.

33 ÷ 35 mm

fig. 71

Sustitución de las bombillas de las luces de carretera y de cruce

Antes de sustituir una bombilla fundida, es necesario verificar que la bombilla de recambio tenga la tensión y la potencia indicadas en el párrafo “Sistema eléctrico” de la pág. 105. Antes de volver a montar los componentes, hay que comprobar que la bombilla instalada funcione. La fig. 72 ilustra la posición de las bombillas de las luces

de cruce (LO), de carretera (HI) y de posición (1).

Faro

Para acceder a la bombilla izquierda hay que quitar la tapa (2) pulsando la palanca (A). Girar la abrazadera de bloqueo (3) del cuerpo de la bombilla superior en sentido contrario a las agujas del reloj y extraer la bombilla quemada. Sustituirla con una nueva idéntica. Para el montaje, girar la abrazadera de bloqueo (3) en el sentido de las agujas del reloj hasta bloquear la bombilla. Para acceder a la bombilla derecha y sustituirla, proceder de manera análoga.

fig. 72

fig. 73

Notas

Para sustituir las bombillas del faro no es necesario desconectar del cuerpo del faro el cable del cableado eléctrico principal.

Notas

No tocar la parte transparente de la bombilla nueva para no reducir la luminosidad.

Montaje

Una vez sustituida la bombilla, colocar la tapa y cerrarla pulsando la palanca.

Sustitución de la bombilla de la luz de posición

Para acceder a las bombillas de posición (1) introducir la mano dentro del soporte del faro, extraer el portalámpara y sustituir la bombilla; girar la abrazadera de bloqueo de las bombillas (1) en sentido contrario a las agujas del reloj y extraer la bombilla quemada. Cambiar la bombilla quemada.

Para el montaje, girar la bombilla (1) en el sentido de las agujas del reloj hasta bloquearla.

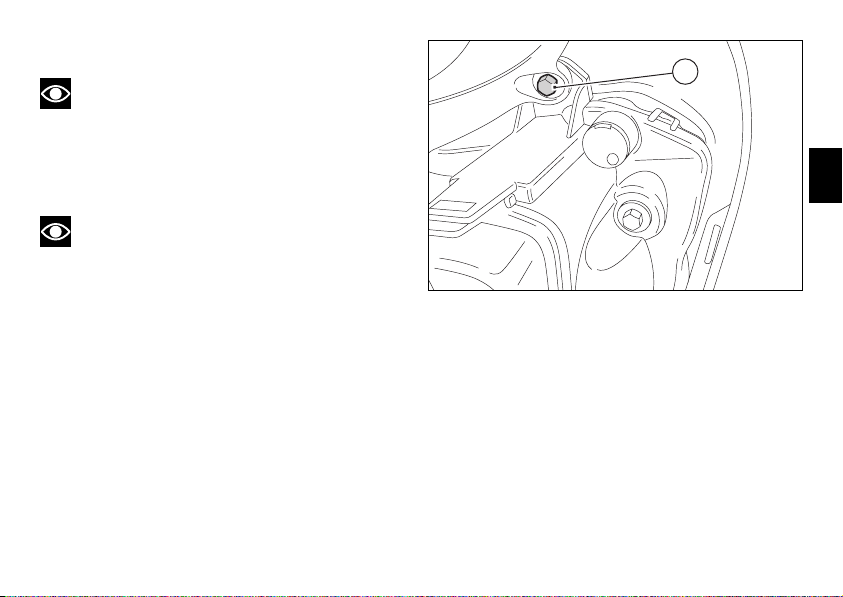

fig. 74

Indicadores de dirección traseros (fig. 75)

Para sustituir las bombillas de los indicadores de dirección traseros es necesario girar un cuarto de vuelta el cuerpo del indicador (1), dejándolo con la lente hacia arriba, y extraerlo del soporte. La bombilla tiene un acople de bayoneta; para extraerla, hay que presionarla y girarla en sentido contrario a las agujas del reloj. Sustituir la bombilla. Introducirla presionando y haciéndola girar en el sentido de las agujas del reloj hasta oír el enganche. Montar el cuerpo del indicador de dirección (3) y fijarlo al soporte girándolo un cuarto de vuelta.

Luz de la matrícula (fig. 76)

Para acceder a la bombilla de la luz de la matrícula hay que aflojar el tornillo (3) y quitar la tapa (4). Extraer la bombilla y sustituirla.

fig. 75

fig. 76

Orientación del faro (fig. 77)

Controlar si el proyector está bien orientado poniendo la motocicleta, con los neumáticos hinchados con la presión adecuada y con una persona sobre el asiento, bien perpendicular al eje longitudinal, frente a una pared o a una pantalla a 10 metros de distancia. Trazar una línea horizontal a la altura del centro del faro y una vertical siguiendo el eje longitudinal de la motocicleta.

Efectuar el control si es posible en la penumbra. Encender la luz de cruce: el límite superior entre la zona oscura y la iluminada debe resultar a una altura que no supere los 9/10 de la altura desde el suelo hasta el centro del faro.

10 m

Notas

El procedimiento descrito es el que establece la norma italiana que reglamenta la altura máxima del haz luminoso. Deberá adecuarse a las normas vigentes en el país de uso de la motocicleta.

fig. 77

Para rectificar la orientación horizontal del faro izquierdo, hay que girar el tornillo de regulación (1, fig. 78), situado detrás del faro. Girar el tornillo en el sentido de las agujas del reloj para desplazar el haz luminoso hacia la derecha, y en el sentido contrario a las agujas del reloj para desplazarlo hacia la izquierda. Para rectificar la orientación vertical del faro izquierdo, hay que girar el tornillo de regulación (2, fig. 78), situado detrás del faro. Girarlo en el sentido de las agujas del reloj para bajar el haz luminoso y en el sentido contrario para subirlo. Repetir las operaciones para regular el faro derecho.

Ajuste de los espejos retrovisores (fig. 79)

Regular manualmente el espejo haciendo presión en el punto (A).

fig. 78

fig. 79

Neumáticos sin cámara

Presión del neumático delantero: 2,1 bar - 2,3 Kg/cm Presión del neumático trasero: 2,2 bar - 2,4 Kg/cm La presión de los neumáticos varía en función de la temperatura externa y la altitud; se aconseja controlar la presión cuando se viaja en zonas con amplias

excursiones térmicas o altitudes considerables.

Importante

Medir y ajustar la presión de los neumáticos cuando están fríos. Para proteger la llanta delantera en carreteras de firme irregular hay que aumentar la presión de hinchado del neumático 0,2÷0,3 bar.

Reparación o sustitución de los neumáticos (sin cámara)

Los neumáticos sin cámara pinchados retienen el aire y demoran mucho tiempo en desinflarse. Si un neumático está ligeramente deshinchado, hay que controlar que no presente pérdidas.

Atención

En caso de pinchadura sustituir el neumático. Utilizar neumáticos del mismo tipo y de la misma marca que los originales. Apretar firmemente los capuchones de protección de las válvulas para evitar pérdidas de presión durante la marcha. No utilizar neumáticos con cámara; podrían reventarse y causar daños graves al piloto y al pasajero.

Después de la sustitución de un neumático es necesario balancear la rueda.

Importante

No desmontar o desplazar los contrapesos para equilibrar las ruedas.

Notas

Para sustituir los neumáticos correctamente hay que dirigirse a un Concesionario o a un Taller Autorizado.

Espesor mínimo de la banda de rodaje

Medir el espesor mínimo (S, fig. 80) de la banda de rodaje en el punto de máximo consumo: no debe ser inferior a 2 mm, o al límite estipulado por las normas del país de uso.

Importante

Controlar periódicamente los neumáticos para identificar eventuales cortes y grietas, en especial en las paredes laterales, o hinchazones y manchas extendidas, que indican daños internos; sustituirlos sin están dañados. Quitar las piedras u otros cuerpos extraños que estén encastrados en las ranuras de los neumáticos.

fig. 80

Control del nivel de aceite del motor

(fig. 81)

El nivel del aceite en el motor se controla a través del visor de inspección (1) ubicado en la tapa embrague. Controlar el nivel con la motocicleta en posición perfectamente vertical y con el motor en frío. El nivel debe mantenerse entre las marcas indicadas en el visor. Si el aceite no alcanza el nivel mínimo, hay que llenar el depósito con aceite

SHELL Advance Ultra 4. Quitar el tapón de llenado (2) y añadir la cantidad necesaria. Poner el tapón.

Importante

Para cambiar el aceite y los filtros de aceite con los intervalos indicados en la tabla de mantenimiento periódico del Manual de Garantía, dirigirse a un Concesionario o a un Taller Autorizado.

Viscosidad

SAE 10W-40 Las otras viscosidades especificadas en la tabla pueden utilizarse si la temperatura media de la zona de empleo de la motocicleta se encuentra dentro de los límites indicados.

10W

Unigrade

15W–40 15W–50

10W–40

10W–30

Multigrade

–10

fig. 81

20W

20W–40 20W–50

0 10 20 30 40 C

Limpieza y sustitución de las bujías (fig. 82)

Las bujías constituyen un elemento importante del motor y se deben revisar periódicamente. Esta operación permite controlar el funcionamiento del motor. Para inspeccionar la bujía y sustituirla, es necesario ponerse en contacto con un Concesionario o un Taller autorizado para que analice el color del aislante cerámico del electrodo central: si el aislante es de color marrón claro uniforme, el motor funciona correctamente.

Notas

Controlar el desgaste del electrodo central y la distancia entre los electrodos que ha de ser de: 0,6÷0,7 mm.

Importante

Una distancia mayor o menor, además de disminuir las prestaciones, puede dificultar el encendido o causar problemas de funcionamiento en ralentí.

0,6 ÷ 0,7 mm

fig. 82

Limpieza general

Para conservar el brillo original de las superficies metálicas y de las partes pintadas, la motocicleta debe lavarse y limpiarse periódicamente según el uso y el estado de las carreteras recorridas. Utilizar productos específicos, en lo posible biodegradables, y evitar detergentes o disolventes demasiado agresivos.

Importante

No lavar la motocicleta inmediatamente después de la utilización para evitar la formación de halos producidos por la evaporación del agua en las superficies aún calientes. No utilizar chorros de agua caliente o a alta presión. El uso de hidrolimpiadoras puede agarrotar o dañar gravemente las horquillas, los cubos de rueda, el sistema eléctrico, las juntas de retén de la horquilla, las tomas de aire y los silenciadores de escape, anulando los requisitos de seguridad de la motocicleta.

Si los componentes están muy sucios o grasientos, se puede utilizar un quitagrasas con mucho cuidado, de modo que no entre en contacto con los órganos de la transmisión (cadena, piñón, corona, etc.). Aclarar la motocicleta con agua templada y secar la superficie con una gamuza.

Atención

Después de lavar la motocicleta puede ocurrir que los frenos no respondan. No engrasar ni lubricar los discos del freno; esto anularía la eficacia de frenado de la motocicleta. Limpiar los discos con disolvente no graso.

Inactividad prolongada

Si la motocicleta no se utilizará por un período prolongado, aconsejamos las siguientes operaciones: realizar una limpieza general; vaciar el depósito de combustible; introducir en los cilindros, por los asientos de las bujías, un poco de aceite de motor y girar el motor manualmente para que se forme una capa protectora en las paredes internas; apoyar la motocicleta sobre el caballete de servicio; desconectar y quitar la batería. El control y, eventualmente, la carga y la sustitución de la batería son necesarios cuando la motocicleta ha permanecido inactiva durante más de un mes. Cubrir la motocicleta con una funda que no perjudique la pintura y no retenga la condensación. En Ducati Performance hay fundas adecuadas disponibles.

Advertencias importantes

En algunos países (Francia, Alemania, Gran Bretaña, Suiza, etc.) las leyes locales exigen el respeto de normas anticontaminación y antirruido. Efectuar los controles periódicos previstos y sustituir las piezas necesarias con recambios originales Ducati específicos, conformes con las leyes vigentes en cada país.

Mantenimiento

Plan de mantenimiento programado: operaciones que debe efectuar el concesionario

Lista de operaciones y tipo de intervención (frecuencia kilométrica/millas o temporal*)

Cambio del aceite del motor Sustitución del filtro de aceite del motor Limpieza del filtro de admisión del aceite del motor Control de la presión del aceite del motor Control o ajuste del juego de las válvulas (1) Control de la tensión de las correas de distribución (1) Sustitución de las correas de distribución Control y limpieza de las bujías. Sustituirlas si es necesario Control y limpieza del filtro de aire (1)

km x1000 1 12 24 36 48 60

mi. x1000 0,6 7,5 15 22,5 30 37,5

Meses 6 12 24 36 48 60

••••••

•

••

•••••

•••

••

•••

Lista de operaciones y tipo de intervención (frecuencia kilométrica/millas o temporal*)

Sustitución del filtro de aire Control de la sincronización y del mínimo del cuerpo de mariposa (1) Control del nivel de aceite de los frenos y del embrague Cambio del aceite de los frenos y del embrague Control y ajuste de los mandos de freno y embrague Control/lubricación del mando del acelerador/starter Control de la presión y el desgaste de los neumáticos Control de las pastillas de freno. Sustituirlas si es necesario Control de los cojinetes de la dirección Control de la tensión, la alineación y la lubricación de la cadena Control del paquete de discos de embrague Sustituirlo si es necesario (1) Control del nivel del líquido refrigerante Sustitución del líquido refrigerante Control del funcionamiento de los electroventiladores y de la estanqueidad del circuito de refrigeración Control de la junta elástica de la rueda trasera Control de los cojinetes de los cubos de rueda Control de los dispositivos de iluminación y señalización Control del apriete de las tuercas de fijación del tornillo del motor al bastidor Control del caballete lateral

km x1000 1 12 24 36 48 60

mi. x1000 0,6 7,5 15 22,5 30 37,5

Meses 6 12 24 36 48 60

••

•••••

••••••

•

•••••

••••••

••

••••••

•••••

•

•••••

••

•••••

Lista de operaciones y tipo de intervención (frecuencia kilométrica/millas o temporal*)

Control del apriete de la tuerca de la rueda delantera Control del apriete de la tuerca de la rueda trasera Control de los tubos externos del combustible

Cambio del aceite de la horquilla delantera Verificación de ausencia de pérdidas de aceite en la horquilla y el amortiguador trasero Control de la fijación del piñón Lubricación y engrase general Control y recarga de la batería Prueba de la motocicleta en carretera Limpieza general

* Efectuar el mantenimiento al cumplirse la frecuencia kilométrica o temporal (km, mi o meses).

(1) Operación a efectuar sólo en caso de caducar el intervalo de km/millas.

km x1000 1 12 24 36 48 60

mi. x1000 0,6 7,5 15 22,5 30 37,5

Meses 6 12 24 36 48 60

•••••

•

•••••

••••••

•••••

Plan de mantenimiento programado: operaciones que debe efectuar el cliente

km x1000 1

Lista de operaciones con tipo de intervención (intervalo de km/millas o meses*)

Control del nivel de aceite del motor Control del nivel de aceite de los frenos y del embrague Control de la presión y el desgaste de los neumáticos Control de la tensión y lubricación de la cadena Control de las pastillas de freno. Si es necesario, dirigirse al concesionario para la sustitución

* Efectuar el mantenimiento al cumplirse la frecuencia kilométrica o temporal (km, mi o meses).

mi. x1000 0,6

Meses 6

•

Características técnicas

Dimensiones (mm) (fig. 83)

En orden de marcha sin líquidos y batería: 173 kg (1098); 171 kg (1098S - 1098S Tricolore). A plena carga: 390 kg.

Pesos

En orden de marcha sin combustible:

188 kg (1098); 186 kg (1098S - 1098S Tricolore).

120±20

1430±20

2100±20

Atención

Si no se respetan los límites de carga indicados, pueden perjudicarse la maniobrabilidad y el rendimiento y puede perderse el control de la motocicleta.

730±20

875±20

fig. 83

1100±20

Abastecimientos Tipo

Depósito de combustible con reserva de 4 dm

Circuito de lubricación SHELL - Advance Ultra 4 3,7 dm

Circuito de frenos del./tras. y embrague Líquido especial para sistemas hidráulicos

Protector para contactos eléctricos Spray para tratar sistemas eléctricos

Horquilla delantera sólo para 1098 SHELL - Advance Fork 7.5 o Donax TA 439 cm3 (por vástago)

Horquilla delantera sólo para 1098S - 1098S Tricolore SHELL - Advance Fork 7.5 o Donax TA 155 mm

Circuito de refrigeración Anticongelante SHELL - Advance Coolant o

(litros) Gasolina verde con 95 octanos como mínimo 15,5 dm3 (litros)

(litros)

SHELL – Advance Brake DOT 4

SHELL - Advance Contact Cleaner

Glycoshell 35 a 40% + agua

—

(por vástago) altura del nivel de aceite

2,3 dm

(litros)

Importante

No se admite el uso de aditivos en el combustible ni en los lubricantes.

Motor

Bicilíndrico de 4 tiempos en “L” longitudinal de 90°. Diámetro interno mm:

104. Carrera mm: 64,7. Cilindrada total cm

1099.

Relación de compresión: 12,5±0,5:1. Potencia máxima en el cigüeñal (95/1/CE), kW/CV: 113 kW/136 CV a 9.750 min Par máx. en el cigüeñal (95/1/CE): 116 Nm a 8.000 min Régimen máximo, min-1:

10.700.

-1

Esquema de distribución desmodrómica

1) Balancín de apertura (o superior)

2) Espesor de regulación del balancín superior

3) Espesor de regulación del balancín de cierre (o inferior)

4) Muelle de retorno del balancín inferior

5) Balancín de cierre (o inferior)

6) Árbol de levas

7) Válvula

(fig. 84)

Prestaciones

La máxima velocidad en cada una de las marchas se obtiene sólo respetando escrupulosamente las normas de rodaje y los intervalos de mantenimiento aconsejados.

Importante

En ninguna condición de marcha se debe superar el

régimen máximo.

Distribución

Desmodrómica con cuatro válvulas por cilindro accionadas por ocho balancines (cuatro de apertura y cuatro de cierre) y por dos ejes de levas en la culata. Es accionada por el cigüeñal mediante engranajes cilíndricos, poleas y correas dentadas.

100

2 1

fig. 84

Ducati 1098 S, 1098, 1098S Tricolore Operating and maintenance manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
