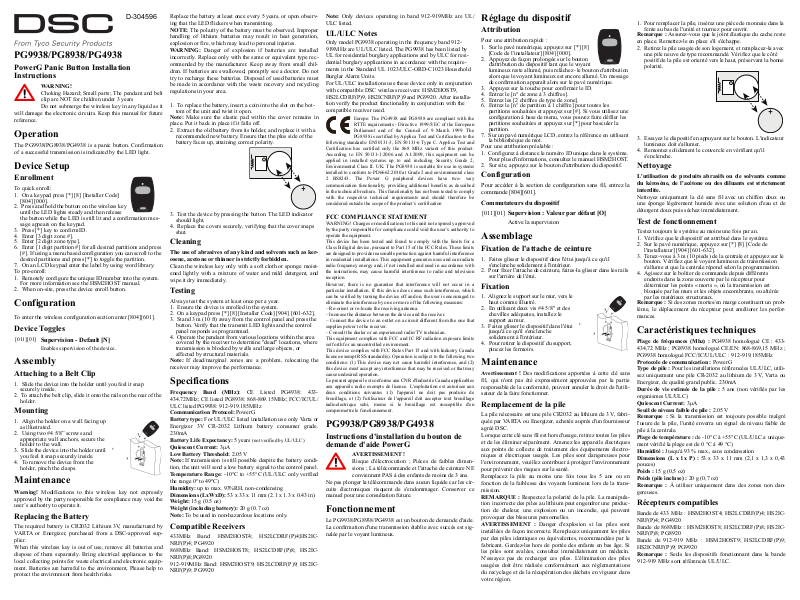

DSC PG9938 Installation Instruction
+
D-304596
PG9938/PG8938/PG4938
PowerG Panic Button Installation Instructions
WARNING!
Choking Hazard; Small parts; The pendant and belt
clip are NOT for children under 3 years
Do not submerge the wireless key in any liquid as it
will damage the electronic circuits. Keep this manual for future
reference.
Operation
The PG9938/PG8938/PG4938 is a panic button. Confirmation
of a successful transmission is indicated by the LED light.
Device Setup
Enrollment
To quick enroll:
1. On a keypad press [*] [8] [Installer Code]
[804] [000].
2. Press and hold the button on the wireless key
until the LED lights steady and then release
the button while the LED is still lit and a confirmation message appears on the keypad.
3. Press [*] key to confirm ID.
4. Enter [3 digit zone #].
5. Enter [2 digit zone type].
6. Enter [1 digit partition #] for all desired partitions and press
[#]. If using a menu based configuration you can scroll to the
desired partitions and press [*] to toggle the partition.
7. On an LCD keypad enter the label by using word library. To pre-enroll:
1. Remotely configure the unique ID number into the system.
For more information see the HSM2HOST manual.
2. When on-site, press the device enroll button.
Configuration
To enter the wireless configuration section enter [804][601].
Device Toggles
[011][01]
Supervision - Default [N]
Enables supervision of the device.
Assembly
Attaching to a Belt Clip
1. Slide the device into the holder until you feel it snap
securely inside.
2. To attach the belt clip, slide it onto the rails on the rear of the
holder.
Mounting
1. Align the holder on a wall facing up
as illustrated.
2. Using two #4 5/8” screws and
appropriate wall anchors, secure the
holder to the wall.
3. Slide the device into the holder until
you feel it snap securely inside.
4. To remove the device from the
holder, pinch the clasps.
Maintenance
War ning ! Modifications to this wireless key not expressly
approved by the party responsible for compliance may void the
user’s authority to operate it.
Replacing the Battery
The required battery is CR2032 Lithium 3V, manufactured by
VARTA or Energizer, purchased from a DSC-approved supplier.
When this wireless key is out of use, remove all batteries and
dispose of them separately. Bring electrical appliances to the
local collecting points for waste electrical and electronic equipment. Batteries are harmful to the environment, Please help to
protect the environment from health risks.
Replace the battery at least once every 5 years, or upon observing that the LED flickers when transmitting.
NOTE: The polarity of the battery must be observed. Improper
handling of lithium batteries may result in heat generation,
explosion or fire, which may lead to personal injuries.
WAR N I NG : Danger of explosion if batteries are installed
incorrectly. Replace only with the same or equivalent type recommended by the manufacturer. Keep away from small children. If batteries are swallowed, promptly see a doctor. Do not
try to recharge these batteries. Disposal of used batteries must
be made in accordance with the waste recovery and recycling
regulations in your area.
1. To replace the battery, insert a coin into the slot on the bottom of the unit and twist it open.
Note: Make sure the elastic pad within the cover remains in
place. Put it back in place if it falls off.
2. Extract the old battery from its holder, and replace it with a recommended new battery. Ensure that the plus side of the battery faces up, attaining correct polarity.
3. Test the device by pressing the button. The LED indicator should light.
4. Replace the covers securely, verifying that the cover snaps shut.
Cleaning
The use of abrasives of any kind and solvents such as kerosene, acetone or thinner is strictly forbidden.
Clean the wireless key only with a soft cloth or sponge moistened lightly with a mixture of water and mild detergent, and
wipe it dry immediately.
Te st in g
Always test the system at least once per a year.
1. Ensure the device is enrolled in the system.
2. On a keypad press [*] [8] [Installer Code] [904] [601-632].
3. Stand 3 m (10 ft) away from the control panel and press the button. Verify that the transmit LED lights and the control panel responds as programmed.
4. Operate the pendant from various locations within the area covered by the receiver to determine "dead" locations, where transmission is blocked by walls and large objects, or affected by structural materials.
Note: If dead/marginal zones are a problem, relocating the
receiver may improve the performance.
Specifications
Frequency Band (MHz): CE Listed PG4938: 433-
434.72MHz; CE listed PG8938: 868-869.15MHz; FCC/IC/UL/
ULC listed PG9938: 912-919.185MHz
Communication Protocol: PowerG
Battery type: For UL/ULC listed installation use only Varta or
Energizer 3V CR-2032 Lithium battery consumer grade.
230mA
Battery Life Expectancy: 5 years
Quiescent Current: 3μA
Low Battery Threshold: 2.05 V
Note: If transmission is still possible despite the battery condi-
tion, the unit will send a low battery signal to the control panel.
Temperature Range: -10°C to +55°C (UL/ULC only verified
the range 0º to 49ºC)
Humidity: up to max. 93%RH, non-condensing
Dimensions (LxWxD): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)
Weight: 15 g (0.5 oz)
Weight (including battery): 20 g (0.7 oz)
Note: To be used in non-hazardous locations only.
Compatible Receivers
433MHz Band: HSM2HOST4; HS2LCDRF(P)4;HS2ICNRF(P)4; PG4920
868MHz Band: HSM2HOST8; HS2LCDRF(P)8; HS2ICNRF(P)8;PG8920
912-919MHz Band: HSM2HOST9; HS2LCDRF(P)9; HS2ICNRF(P)9; PG9920
(not verified by UL/ ULC)
Note: Only devices operating in band 912-919MHz are UL/
ULC listed.
UL/ULC Notes
Only model PG9938 operating in the frequency band 912919MHz are UL/ULC listed. The PG9938 has been listed by
UL for residential burglary applications and by ULC for residential burglary applications in accordance with the requirements in the Standard UL 1023/ULC-ORD-C1023 Household
Burglar Alarm Units.
For UL/ULC installations use these device only in conjunction
with compatible DSC wireless receivers: HSM2HOST9,
HS2LCDRF(P)9, HS2ICNRF(P)9 and PG9920. After installation verify the product functionality in conjunction with the
compatible receiver used.
Europe: The PG4938 and PG8938 are compliant with the
RTTE requirements - Directive 1999/5/EC of the European
Parliament and of the Council of 9 March 1999. The
PG8938 is certified by Applica Test and Certification to the
following standards: EN50131-3, EN 50131-6 Type C. Applica Test and
Certification has certified only the 868 MHz variant of this product.
According to EN 50131-1:2006 and A1:2009, this equipment can be
applied in installed systems up to and including Security Grade 2,
Environmental Class II. UK: The PG8938 is suitable for use in systems
installed to conform to PD6662:2010 at Grade 2 and environmental class
2 BS8243. The Power G periph eral devices have two- way
communication functionality, providing additional benefits as described
in the technical brochure. This functionality has not been tested to comply
with the respective technical requirements and should therefore be
considered outside the scope of the product’s certification
FCC COMPLIANCE STATEMENT
WARNING! Changes or mod ifications to this unit not expressly ap proved
by the party responsible for compliance could void the user’s authority to
operate the equipment.
This device has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in residential installations. This equipment generates uses and can radiate
radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio and television
reception.
However, there is no guarantee that interference will not occur in a
particular installation. If this device does cause such interference, which
can be verified by turning the device off and on, the user is encouraged to
eliminate the interference by one or more of the following measures:
– Re-orient or re-locate the receiving antenna.
– Increase the distance between the device and the receiver.
– Connect the device to an outlet on a circuit different from the one that
supplies power to the receiver.
– Consult the dealer or an experienced radio/TV technician.
This equipment complies with FCC and IC RF radiation exposure limits
set forth for an uncontrolled environment.
This device complies with FCC Rules Part 15 and with Industry Canada
licence-exempt RSS standard(s). Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference that may be received or that may
cause undesired operation.
Le present appareil est conforme aux CNR d'Industrie Canada applicables
aux appareils radio exempts de licence. L'exploitation est autorisee aux
deux conditions suivantes :(1) l'appareil ne doit pas produire de
brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioelectrique subi, meme si le brouillage est susceptible d'en
compromettre le fonctionnement.
PG9938/PG8938/PG4938
Instructions d'installation du bouton de demande d'aide PowerG
AVERTISSEMENT !
Risque d'électrocution ; Pièces de faibles dimensions ; La télécommande et l'attache de ceinture NE
conviennent PAS à des enfants de moins de 3 ans.
Ne pas plonger la télécommande dans aucun liquide car les circuits électroniques risquent de s'endommager. Conserver ce
manuel pour une consultation future.
Fonctionnement
Le PG9938/PG8938/PG4938 est un bouton de demande d'aide.
La confirmation d'une transmission établie avec succès est signalée par le voyant lumineux.
Réglage du dispositif
Attribution
Pour une attribution rapide :
1. Sur le pavé numérique, appuyez sur [*] [8] [Code de l'installateur] [804] [000].
2. Appuyez de façon prolongée sur le bouton
d'attribution du dispositif tant que le voyant
lumineux reste allumé, puis relâchez- le bouton d'attribution
alors que le voyant lumineux est encore allumé. Un message
de confirmation apparaît alors sur le pavé numérique.
3. Appuyez sur la touche pour confirmer le ID.
4. Entrez le [n° de zone à 3 chiffres].
5. Entrez les [2 chiffres de type de zone].
6. Entrez le [n° de partition à 1 chiffre] pour toutes les
partitions souhaitées et appuyez sur [#]. Si vous utilisez une
configuration à base de menu, vous pouvez faire défiler les
partitions souhaitées et appuyez sur [*] pour basculer la
partition.
7. Sur un pavé numérique LCD, entrez la référence en utilisant la bibliothèque de mot.
Pour une attribution préalable :
1. Configurez à distance le numéro ID unique dans le système. Pour plus d'informations, consultez le manuel HSM2HOST.
2. Sur site, appuyez sur le bouton d'attribution du dispositif.
Configuration
Pour accéder à la section de configuration sans fil, entrez la
commande [804][601].
Commutateurs du dispositif
[011][01]
Supervision : Valeur par défaut [O]
Active la supervision
Assemblage
Fixation de l'attache de ceinture
1. Faites glisser le dispositif dans l'étui jusqu'à ce qu'il s'enclenche solidement à l'intérieur.
2. Pour fixer l'attache de ceinture, faites-la glisser dans les rails sur l'arrière de l'étui.
Fixation
1. Alignez le support sur le mur, vers le haut comme illustré.
2. En utilisant deux vis #4 5/8" et des chevilles adéquates, installez le support au mur.
3. Faites glisser le dispositif dans l'étui jusqu'à ce qu'il s'enclenche solidement à l'intérieur.
4. Pour retirer le dispositif du support, pincez les fermoirs.
Maintenance
Avertissement ! Des modifications apportées à cette clé sans
fil, qui n'ont pas été expressément approuvées par la partie
responsable de la conformité, peuvent annuler le droit de l'utilisateur de la faire fonctionner.
Remplacement de la pile
La pile nécessaire est une pile CR2032 au lithium de 3 V, fabriquée par VARTA ou Energizer, achetée auprès d'un fournisseur
agréé DSC.
Lorsque cette clé sans fil est hors d'usage, retirez toutes les piles
et de les éliminer séparément. Amenez les appareils électriques
aux points de collecte de traitement des équipements électroniques et électriques usagés. Les piles sont dangereuses pour
l'environnement, veuillez contribuer à protéger l'environnement
pour prévenir des risques sur la santé.
Remplacez la pile au moins une fois tous les 5 ans ou en
fonction de la faiblesse des voyants lumineux lors de la transmission.
REMARQUE : Respectez la polarité de la pile. La manipulation incorrecte des piles au lithium peut engendrer une production de chaleur, une explosion ou un incendie, qui peuvent
provoquer des blessures personnelles.
AVERTISSEMENT : Danger d'explosion si les piles sont
installées de façon incorrecte. Remplacez uniquement les piles
par des piles identiques ou équivalentes, recommandées par le
fabricant. Gardez-les hors de portée des enfants en bas âge. Si
les piles sont avalées, consultez immédiatement un médecin.
N'essayez pas de recharger ces piles. L'élimination des piles
usagées doit être réalisée conformément aux réglementations
du recyclage et de la récupération des déchets en vigueur dans
votre région.
1. Pour remplacer la pile, insérez une pièce de monnaie dans la fente au bas de l'unité et tournez pour ouvrir.
Remarque : Assurez-vous que le joint élastique du cache reste
en place. Remettez-le en place s'il s'échappe.
2. Retirez la pile usagée de son logement, et remplacez-la avec une pile neuve de type recommandé. Vérifiez que le côté positif de la pile est orienté vers le haut, préservant la bonne polarité.
+
3. Essayez le dispositif en appuyant sur le bouton. L'indicateur lumineux doit s'allumer.
4. Remontez solidement le couvercle en vérifiant qu'il s'enclenche.
Nettoyage
L'utilisation de produits abrasifs ou de solvants comme
du kérosène, de l'acétone ou des diluants est strictement
interdite.
Nettoyez uniquement la clé sans fil avec un chiffon doux ou
une éponge légèrement humide avec une solution d'eau et de
détergent doux puis séchez immédiatement.
Test de fonctionnement
Testez toujours le système au moins une fois par an.
1. Vérifiez que le dispositif est attribué dans le système.
2. Sur le pavé numérique, appuyez sur [*] [8] [Code de l'installateur] [904] [601-632].
3. Tenez-vous à 3 m (10 pieds) de la centrale et appuyez sur le bouton. Vérifiez que le voyant lumineux de transmission s'allume et que la centrale répond selon la programmation.
4. Agissez sur le boîtier de commande depuis différents
endroits dans la zone couverte par le récepteur pour
déterminer les points « morts », où la transmission est
bloquée par les murs et les objets encombrants, ou altérée
par les matériaux structuraux.
Remarque : Si des zones mortes/en marge constituent un problème, le déplacement du récepteur peut améliorer les performances.
Caractéristiques techniques
Plage de fréquences (Mhz) : PG4938 homologué CE : 433-
434,72 MHz ; PG8938 homologué CE/EN: 868-869,15 MHz ;
PG9938 homologué FCC/IC/UL/ULC : 912-919,185MHz
Protocole de communication : PowerG
Type de pile : Pour les installations référencées UL/ULC, utili-
sez uniquement une pile CR-2032 au lithium de 3 V, Varta ou
Energizer, de qualité grand public. 230mA
Durée de vie estimée de la pile : 5 ans (non vérifiés par les
organismes UL/ULC)
Quiescent Current: 3μA
Seuil de niveau faible de pile : 2.05 V
Remarque : Si la transmission est toujours possible malgré
l'usure de la pile, l'unité enverra un signal de niveau faible de
pile à la centrale.
Plage de température : de -10°C à +55°C (UL/ULC a uniquement vérifié la plage est de 0 °C à 49 °C)
Humidité : Jusqu'à 93 % max., sans condensation
Dimensions (L x l x P) : 53 x 33 x 11 mm (2,1 x 1,3 x 0,43
pouces)
Poids : 15 g (0,5 oz)
Poids (pile incluse) : 20 g (0,7 oz)
Remarque : À utiliser uniquement dans des zones non dan-
gereuses.
Récepteurs compatibles
Bande de 433 MHz : HSM2HOST4; HS2LCDRF(P)4; HS2ICNRF(P)4; PG4920
Bande de 868MHz : HSM2HOST8; HS2LCDRF(P)8; HS2ICNRF(P)8; PG8920
Bande de 912-919 MHz : HSM2HOST9; HS2LCDRF(P)9;
HS2ICNRF(P)9; PG9920
Remarque : Seuls les dispositifs fonctionnant dans la bande
912-919 MHz sont référencés UL/ULC.
Remarques UL/ULC
Seul le modèle PG9938 fonctionnant dans la bande de
fréquences 912-919 MHz est homologué UL/ULC. Le PG9938
est homologué UL pour les applications résidentielles antiintrusion et homologué ULC pour les applications résidentielles
anti-intrusion conformément à la réglementation des normes
UL 1023/ULC-ORD-C1023 pour les unités de détection
d'intrusion.
Pour les installations UL/ULC, utilisez uniquement ces dispositifs en association avec des récepteurs sans fil DSC compatibles
: HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 et PG9920.
Après installation, vérifiez les fonctionnalités du produit en
association avec le du récepteur compatible utilisé.
Europe : Le PG4938 et le PG8938 respectent la
réglementation RTTE : directive 1995/5/CE du Parlement
Européen et du Conseil du 9 mars 1999. Le PG8938 est
certifié par Applica Test and Certification pour les normes
suivantes : EN50131-2-4, EN50131-6 Type C. Applica Test and
Certification a certifié uniquement les variantes à 868 MHz de ce produit.
Selon les normes EN 50131-1:2006 et A1:2009, cet équipement peut être
intégré dans les systèmes installés jusqu'à et y compris la classe
environnementale II, niveau de sécurité 2. Royaume-Uni : Le PG8938
convient pour l'utilisation dans les systèmes installés pour se conformer à
la norme PD6662:2010 à la classe environnementale 2 et de niveau 2
BS8243. Les dispositifs périphériques Power G sont dotés d'une fonction
de communication bidirectionnelle, offrant des avantages supplémentaires
comme décrit dans la brochure technique. Cette fonction n'a pas été
déclarée conforme aux besoins techniques respectifs et doit, par
conséquent, être exclue de la certification du produit.
PG9938/PG8938/PG4938
Instrucciones de instalación del botón de pánico de PowerG
¡ADVERTENCIA!
Peligro de atragantamiento; piezas pequeñas; el
control tipo colgante y el clip para cinturón NO son
para niños menores de 3 años.
No sumerja el llavero a distancia en ningún líquido pues dañará
los circuitos electrónicos. Conserve este manual para referencia
futura.
Operación
El PG9938/PG8938/PG4938 es un botón de pánico. La confirmación de una transmisión correcta se indica mediante la luz
LED.
Configuración del dispositivo
Asociación
Para asociar rápidamente:
1. En el teclado numérico, pulse [*] [8] [Código
del instalador] [804] [000].
2. Pulse y mantenga pulsado el botón para
asociar el dispositivo hasta que el LED se
encienda de forma continua y luego suelte el botón mientras
el LED aún está encendido. Aparecerá un mensaje de
confirmación en el teclado numérico.
3. Pulse la tecla [*] para confirmar el número de ID.
4. Ingrese el [número de zona de 3 dígitos].
5. Ingrese el [tipo de zona de 2 dígitos].
6. Ingrese [el número de partición de 1 dígito] para todas las
particiones deseadas y pulse [#]. Si usa una configuración
basada en menú, puede desplazarse a las particiones
deseadas y pulsar [*] para alternar las particiones.
7. En un teclado numérico LCD, ingrese la etiqueta usando la
biblioteca de palabras.
Para realizar una asociación previa:
1. Configure de forma remota el número de ID único en el
sistema. Si desea más información, consulte el manual del
HSM2HOST.
2. Cuando esté en el lugar, pulse el botón para asociar el
dispositivo.
Configuración
Para ingresar a la sección de configuración inalámbrica ingrese
[804][601].
Conmutadores de dispositivo
[011][01]
Supervisión - Predeterminado [S]
Habilita la supervisión.
Ensamblaje
Fijación a un clip para cinturón
1. Deslice el dispositivo en el soporte hasta que sienta que encaja adentro a presión y con seguridad.
2. Para fijar el clip para cinturón, deslícelo en los rieles en la parte posterior del soporte.
Montaje
1. Alinee el soporte sobre una pared orientado con la cara hacia arriba como se ilustra.
2. Utilice dos tornillos #4 de 5/8" y anclajes de pared apropiados para fijar el receptáculo del dispositivo a la pared.
3. Deslice el dispositivo en el soporte hasta que sienta que encaja adentro a presión y con seguridad.
4. Para retirar el dispositivo del receptáculo del dispositivo, apriete la abrazadera.
Mantenimiento
¡Advertencia! Las modificaciones a esta llave a distancia no
expresamente aprobadas por la parte responsable de conformidad pueden anular la autoridad del usuario para operarla.
Reemplazo de la batería
La batería requerida es CR2032, de litio, 3 V, fabricada por
VARTA o Energizer, adquirida de un proveedor aprobado de
DSC.
Cuando esta clave inalámbrico está fuera de uso, retire todas las
pilas y disponer de ellos por separado. Lleve los dispositivos
eléctricos a los puntos de acopio locales para desecho de equipos eléctricos y electrónicos. Las baterías son dañinas para el
ambiente. Ayúdenos a proteger el ambiente contra riesgos para
la salud.
Reemplace la batería por lo menos una vez que cada 5 años, o
cuando observe que el LED parpadea durante la transmisión.
NOTA: Debe observar la polaridad de la batería. La manipulación incorrecta de las baterías de litio puede producir generación de calor, explosión o incendio, lo que podría causar daños
personales.
ADVERTENCIA: Hay peligro de explosión si las baterías se
instalan incorrectamente. Reemplace las baterías solamente por
el mismo tipo o equivalente recomendado por el fabricante.
Manténgalas alejadas de niños pequeños. Si las baterías son
ingeridas, consulte inmediatamente a un doctor. No intente
recargar estas baterías. El desecho de las baterías usadas debe
realizarse de acuerdo con las reglamentaciones de recuperación
y reciclaje de su área.
1. Para reemplazar la batería, inserte una moneda en la ranura en la parte inferior de la unidad y gírela hasta abrirla.
Nota: Asegúrese de que la almohadilla elástica dentro de la
cubierta permanezca en su lugar. Colóquela en su lugar si se
cae.
2. Retire la batería vieja de su soporte y reemplácela por una batería nueva recomendada. Asegúrese de que el extremo positivo (+) de la batería está hacia arriba para obtener la polaridad correcta.
+
3. Pruebe el dispositivo presionando el botón. El indicador LED debe encenderse.
4. Reinstale la cubierta de manera que quede bien sujetada y verifique que se cierra a presión.
Limpieza
Se prohíbe terminantemente el uso de abrasivos de
cualquier clase y de solventes tales como queroseno,
acetona o diluyente.
Limpie la llave a distancia solo con un paño suave o una
esponja humedecidos ligeramente con una mezcla de agua y
detergente suave, y séquela de inmediato.
Pruebas
Siempre pruebe el sistema por lo menos una vez al año.
1. Asegúrese de que el dispositivo esté asociado en el sistema.
2. En el teclado numérico, pulse [*] [8] [Código del instalador] [904] [601-632].
3. Manténgase a 3 m (10 pies) de distancia del panel de control y pulse el botón. Verifique que el LED de transmisión se encienda y el panel de control responda según lo programado.
4. Opere el control tipo colgante desde varios lugares dentro del área cubierta por el receptor para determinar ubicaciones "muertas", en donde la transmisión está bloqueada por paredes y objetos grandes, o afectada por materiales estructurales.
Nota: Si las zonas muertas/marginales son un problema, la reubicación del receptor podría mejorar el desempeño.
Especificaciones
Banda de frecuencia (MHz): PG4938 homologado por CE:
433-434,72 MHz; PG8938 homologado por CE/EN (Reino
Unido): 868-869,15 MHz; PG9938 homologado por FCC/IC/
UL/ULC: 912-919, 185 MHz
Protocolo de comunicación: PowerG
Tipo de batería: Para instalaciones homologadas por UL/ULC
solo use baterías de litio Varta o Energizer, de 3 V CR-2032, de
uso comercial. 230mA
Vida útil de la batería: 5 años (no verificado por UL/ULC)
Quiescent Current: 3μA
Umbral de batería baja: 2,05 V
Nota: Si la transmisión todavía es posible a pesar de la condi-
ción de la batería, la unidad enviará una señal de batería baja al
panel de control.
Rango de temperatura: -10 °C a +55 °C (UL/ULC solo verificó el rango entre 0 °C y 49 °C)
Humedad: hasta 93% como máximo de humedad relativa, sin
condensación
Dimensiones (Largo x Ancho x Fondo): 53 x 33 x 11 mm (2,1
x 1,3 x 0,43 pulg.)
Peso: 15 g (0,5 oz)
Peso (incluyendo batería): 20 g (0,7 oz)
Nota: Para utilizarse solamente en ubicaciones no peligrosas.
Receptores compatibles
Banda de 433 MHz: HSM2HOST4; HS2LCDRF(P)4;HS2ICNRF(P)4; PG4920
Banda de 868 MHz: HSM2HOST8; HS2LCDRF(P)8; HS2ICNRF(P)8;PG8920
Banda de 912-919 MHz: HSM2HOST9; HS2LCDRF(P)9;
HS2ICNRF(P)9; PG9920
Nota: Solo los dispositivos que operan en la banda de 912-919
MHz están homologados por UL/ULC.
Notas UL/ULC
Solo el modelo PG9938 que opera en la banda de frecuencia de
912-919 MHz está homologado por UL/ULC. El modelo
PG9938 ha sido homologado por UL para aplicaciones residenciales contra robo y por ULC para aplicaciones residenciales
contra robo de acuerdo con los requisitos indicados en las normas UL 1023/ULC-ORD-C1023 Unidades de sistema de
alarma antirrobo para hogares.
Para instalaciones UL/ULC use estos dispositivos solamente
con receptores inalámbricos DSC compatibles: HSM2HOST9,
HS2LCDRF(P)9, HS2ICNRF(P)9 y PG9920. Después de la
instalación, verifique la funcionalidad del producto junto con el
receptor compatible utilizado.
Europa: Los modelos PG4938 y PG8938 cumplen con los
requisitos de RTTE - Directiva 1999/5/EC del Parlamento
Europeo y del Consejo del 9 de marzo de 1999. El modelo
PG8938 está certificado por Applica Test and Certification
según las siguientes normas: EN50131-3, EN 50131-6 Tipo C. Applica
Test and Certification ha certificado solamente la versión de 868 MHz de
este producto. De acuerdo con las normas EN 50131-1:2006 y A1:2009,
este equipo puede ser aplicado en sistemas instalados hasta e incluyendo
el Grado 2 de Seguridad, Clase ambiental II. Reino Unido: El modelo
PG8938 es adecuado para uso en sistemas instalados para cumplir con
PD6662:2010 en el Grado 2 y Clase ambiental 2 BS8243. Los
dispositivos periféricos Power G tienen funcionalidad de comunicación
de dos vías, lo que proporciona ventajas adicionales como se describen en
el folleto técnico. No se ha probado que estas funciones cumplan con los
requisitos técnicos correspondientes y, por lo tanto, deberían considerarse
fuera del alcance de la certificación del producto.
PG9938/PG8938/PG4938
Instruções de Instalação do Botão Pânico PowerG
AV I S O !
Perigo de asfixia; Partes pequenas; O controle
portátil e o clipe para cinto NÃO são adequados
para crianças menores de 3 anos.
Não submergir o comando em nenhum líquido, porque isso
danificará os circuitos eletrônicos. Guarde este manual para
consulta no futuro.
Funcionamento
O PG9938/PG8938/PG4938 é um botão de pânico. A confirmação de uma transmissão com sucesso é indicada pela luz
LED.
Configurar Dispositivo
Registro
Para o registro rápido:
1. Em um teclado numérico pressione [*] [8]
[Código Instalador] [804] [000].
2. Pressione e mantenha pressionado o botão de
registro do dispositivo até que os indicadores
LED fiquem fixos e depois solte o botão de registro
enquanto o LED continua aceso. Então, aparecerá no teclado
numérico uma mensagem de confirmação.
3. Pressione a tecla [*] para confirmar ID.
4. Digite [# de zona de 3 dígitos].
5. Digite [tipo de zona de 2 dígitos].
6. Insira [# partição de 1 dígito] para todas as partições
desejadas e pressione [#]. Se estiver usando uma
configuração baseada em menu, pode se deslocar para as
partições desejadas e pressionar [*] para comutar a partição.
7. Em um teclado numérico LCD, insira a etiqueta usando a
biblioteca do Word.
Para pré-registrar:
1. Configure remotamente o número de ID exclusivo no
sistema. Para mais informação, consulte o manual do
HSM2HOST.
2. Quando no local, pressione o botão de registro do
dispositivo.
Configuração
Para entrar na seção de configuração sem fio, insira [804][601].
Comutações do Disposit
[001][01]
Supervisão - Predefinido [S]
Ativa a supervisão.
Montagem
Fixar a um Clipe para Cinto
1. Deslize o dispositivo para o suporte até sentir que se encaixa
firmemente no interior.
2. Para fixar o clipe para cinto, deslize-o nas guias na traseira
do suporte.
Montagem
1. Alinhe o suporte em uma parede
voltado para a frente, como
mostrado.
2. Usando dois parafusos #4 5/8" e as
âncoras de parede apropriadas, fixe
o suporte à parede.
3. Deslize o dispositivo para o suporte
até sentir que se encaixa firmemente
no interior.
4. Para remover o dispositivo do
suporte, prenda os grampos.
Manutenção
Avi so ! Quaisquer modificações neste teclado sem fio não
expressamente aprovadas pela parte responsável pela conformidade podem anular a autorização do usuário para operar o equipamento.
Substituir a bateria
A bateria necessária é a CR2032 Lítio 3V, fabricada pela
VARTA ou Energizer, comprada em um fornecedor DSC
aprovado.
Quando esta chave sem fio está fora de uso, retire as pilhas e
eliminá-los separadamente.Coloque os aparelhos elétricos nos
pontos de coleta local para equipamento elétrico e eletrônico
usado. As baterias são prejudiciais para o ambiente, ajude a
proteger o ambiente de riscos de saúde.
Substitua a bateria pelo menos a cada 5 anos, ou depois de verificar que os LED estão piscando quando estão transmitindo.
NOTA: A polaridade da bateria deve ser respeitada. O manuseamento inadequado das baterias de lítio pode resultar em geração de calor, explosão ou incêndio, que pode dar origem a
lesões pessoais.
AV I S O : Perigo de explosão se as baterias forem instaladas
incorretamente. Substituir apenas por baterias de tipo equivalente recomendado pelo fabricante. Mantenha afastado das crianças. Se as baterias forem ingeridas, consulte um médico
imediatamente. Não tente recarregar estas baterias. A eliminação das baterias usadas tem de ser feita conforme as regulamentações de recuperação e reciclagem de resíduos em sua
região.
1. Para substituir a bateria, insira uma moeda na ranhura na base da unidade e rode-a para abrir.
Nota: Certifique-se de que a almofada elástica na tampa se
mantém na posição. Se cair, coloque-a de novo na mesma
posição.
2. Retire a bateria antiga e substitua-a com a nova bateria recomendada. Certifique-se de que o lado positivo da bateria está voltado para cima, respeitando a polaridade correta.
+
3. Teste o dispositivo pressionando o botão. O indicador LED deve ficar aceso.
4. Volte a colocar fixamente a tampa, verificando se fecha.
Limpeza
O uso de abrasivos de qualquer tipo e de solventes como
querosene, acetona ou diluente é estritamente proibido.
Limpe o teclado sem fio apenas com um pano macio ou esponja
umedecida ligeiramente com uma mistura de água e detergente
suave, e seque imediatamente.
Testando
Teste sempre o sistema pelo menos uma vez por ano.
1. Certifique que o dispositivo está registrado no sistema.
2. Em um teclado numérico pressione [*] [8] [Código Instalador] [904] [601-632].
3. Permaneça a 3m (10 pés) de distância do painel de controle e pressione o botão. Verifique se os indicadores LED de transmissão e o painel de controle respondem como programado.
4. Opere o controle portátil a partir de várias localizações dentro da área coberta pelo receptor para determinar localizações "inativas", onde a transmissão está bloqueada por paredes e objetos grandes, ou afetada por materiais estruturais.
Nota: Se zonas inativas/marginais forem um problema, volte a
mudar o receptor para melhorar o desempenho.
Especificações
Faixa de Frequência (MHz): PG4938 com classificação CE:
433-434,72MHz; PG8938 com classificação CE/EN (RU):
868-869,15MHz; PG9938 com classificação FCC/IC/UL/ULC:
912-919,185MHz
Protocolo de Comunicação: PowerG
Tipo de bateria: Para instalação classificada como UL/ULC,
use apenas bateria de Lítio Varta ou Energizer 3V CR-2032,
tipo consumidor. 230mA
Duração da bateria: 5 anos (não verificado por UL/ULC)
Quiescent Current: 3μA
Limite bateria fraca: 2,05V
Nota: Se a transmissão continuar a ser possível apesar da
condição da bateria, a unidade enviará um sinal de bateria fraca
ao painel de controle.
Limite de temperatura: -10°C a +55°C (UL/ULC apenas verificou o limite de 0° a 49°C)
Umidade: até 93%RH no máx., sem condensação
Dimensões (CxLxP): 53 x 33 x 11mm (2,1 x 1,3 x 0,43pol.)
Peso: 15g (0,5oz)
Peso (com bateria): 20g (0,7oz)
Nota: Para ser usado apenas em locais não perigosos.
Loading...
