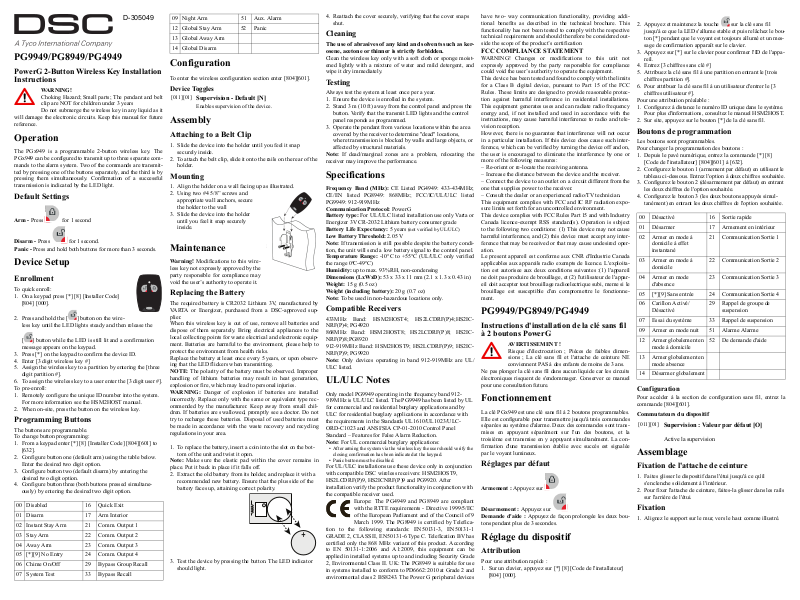

DSC PG9949, PG8949, PG4949 Installation Instructions Manual

D-305049

PG9949/PG8949/PG4949

PowerG 2-Button Wireless Key Installation
Instructions

WARNING!

Choking Hazard; Small parts; The pendant and belt
clip are NOT for children under 3 years

Do not submerge the wireless key in any liquid as it
will damage the electronic circuits. Keep this manual for future
reference.

Operation

The PGx949 is a programmable 2-button wireless key. The
PGx949 can be configured to transmit up to three separate com­mands to the alarm system. Two of the commands are transmit­ted by pressing one of the buttons separately, and the third is by
pressing them simultaneously. Confirmation of a successful
transmission is indicated by the LED light.

Default Settings

Arm - Press for 1 second

Disarm - Press for 1 second.
Panic - Press and hold both buttons for more than 3 seconds.

Device Setup

Enrollment

To quick enroll:

1. On a keypad press [*] [8] [Installer Code]

[804] [000].

2. Press and hold the [ ] button on the wire-

less key until the LED lights steady and then release the

[ ] button while the LED is still lit and a confirmation
message appears on the keypad.

3. Press [*] on the keypad to confirm the device ID.

4. Enter [3 digit wireless key #]

5. Assign the wireless key to a partition by entering the [three

digit partition #].

6. To assign the wireless key to a user enter the [3 digit user #].
To pre-enroll:

1. Remotely configure the unique ID number into the system.

For more information see the HSM2HOST manual.

2. When on-site, press the button on the wireless key.

Programming Buttons

The buttons are programmable.
To change button programming:

1. From a keypad enter [*] [8] [Installer Code] [804][601] to

[632].

2. Configure button one (default arm) using the table below.

Enter the desired two digit option.

3. Configure button two (default disarm) by entering the

desired two digit option.

4. Configure button three (both buttons pressed simultane-

ously) by entering the desired two digit option.

00 Disabled 16 Quick Exit
01 Disarm 17 Arm Interior
02 Instant Stay Arm 21 Comm. Output 1
03 Stay Arm 22 Comm. Output 2
04 Away Arm 23 Comm. Output 3
05 [*][9] No Entry 24 Comm. Output 4
06 Chime On/Off 29 Bypass Group Recall
07 System Test 33 Bypass Recall

09 Night Arm 51 Aux. Alarm
12 Global Stay Arm 52 Panic
13 Global Away Arm
14 Global Disarm

Configuration

To enter the wireless configuration section enter [804][601].

Device Toggles

[011][01]

Supervision - Default [N]

Enables supervision of the device.

Assembly

Attaching to a Belt Clip

1. Slide the device into the holder until you feel it snap
securely inside.

2. To attach the belt clip, slide it onto the rails on the rear of the
holder.

Mounting

1. Align the holder on a wall facing up as illustrated.

2. Using two #4 5/8” screws and
appropriate wall anchors, secure
the holder to the wall

3. Slide the device into the holder
until you feel it snap securely
inside.

Maintenance

Warn ing ! Modifications to this wire-

less key not expressly approved by the
party responsible for compliance may
void the user’s authority to operate it.

Replacing the Battery

The required battery is CR2032 Lithium 3V, manufactured by
VARTA or Energizer, purchased from a DSC-approved sup­plier.
When this wireless key is out of use, remove all batteries and
dispose of them separately. Bring electrical appliances to the
local collecting points for waste electrical and electronic equip­ment. Batteries are harmful to the environment, please help to
protect the environment from health risks.
Replace the battery at least once every 5 years, or upon observ­ing that the LED flickers when transmitting.
NOTE: The polarity of the battery must be observed. Improper
handling of lithium batteries may result in heat generation,
explosion or fire, which may lead to personal injuries.
WAR N I NG : Danger of explosion if batteries are installed
incorrectly. Replace only with the same or equivalent type rec­ommended by the manufacturer. Keep away from small chil­dren. If batteries are swallowed, promptly see a doctor. Do not
try to recharge these batteries. Disposal of used batteries must
be made in accordance with the waste recovery and recycling
regulations in your area.

1. To replace the battery, insert a coin into the slot on the bot­tom of the unit and twist it open.

Note: Make sure the elastic pad within the cover remains in
place. Put it back in place if it falls off.

2. Extract the old battery from its holder, and replace it with a
recommended new battery. Ensure that the plus side of the
battery faces up, attaining correct polarity.

+

3. Test the device by pressing the button. The LED indicator
should light.

4. Reattach the cover securely, verifying that the cover snaps
shut.

Cleaning

The use of abrasives of any kind and solvents such as ker­osene, acetone or thinner is strictly forbidden.

Clean the wireless key only with a soft cloth or sponge moist­ened lightly with a mixture of water and mild detergent, and
wipe it dry immediately.

Te st in g

Always test the system at least once per a year.

1. Ensure the device is enrolled in the system.

2. Stand 3 m (10 ft) away from the control panel and press the
button. Verify that the transmit LED lights and the control
panel responds as programmed.

3. Operate the pendant from various locations within the area
covered by the receiver to determine "dead" locations,
where transmission is blocked by walls and large objects, or
affected by structural materials.

Note: If dead/marginal zones are a problem, relocating the
receiver may improve the performance.

Specifications

Frequency Band (MHz): CE Listed PG4949: 433-434MHz;

CE/EN listed PG8949: 868MHz; FCC/IC/UL/ULC listed
PG9949: 912-919MHz

Communication Protocol: PowerG
Battery type: For UL/ULC listed installation use only Varta or

Energizer 3V CR-2032 Lithium battery consumer grade

Battery Life Expectancy: 5 years
Low Battery Threshold: 2.05 V
Note: If transmission is still possible despite the battery condi-

tion, the unit will send a low battery signal to the control panel.
Temperature Range: -10°C to +55°C (UL/ULC only verified
the range 0ºC-49ºC)

Humidity: up to max. 93%RH, non-condensing
Dimensions (LxWxD): 53 x 33 x 11 mm (2.1 x 1.3 x 0.43 in)
Weight: 15 g (0.5 oz)
Weight (including battery): 20 g (0.7 oz)
Note: To be used in non-hazardous locations only.

(not verified by UL/U LC)

Compatible Receivers

433MHz Band: HSM2HOST4; HS2LCDRF(P)4;HS2IC­NRF(P)4; PG4920
868MHz Band: HSM2HOST8; HS2LCDRF(P)8; HS2IC­NRF(P)8;PG8920
912-919MHz Band: HSM2HOST9; HS2LCDRF(P)9; HS2IC­NRF(P)9; PG9920
Note: Only devices operating in band 912-919MHz are UL/
ULC listed.

UL/ULC Notes

Only model PG9949 operating in the frequency band 912­919MHz is UL/ULC listed. The PG9949 has been listed by UL
for commercial and residential burglary applications and by
ULC for residential burglary applications in accordance with
the requirements in the Standards UL1610/UL1023/ULC­ORD-C1023 and ANSI/SIA CP-01-2010 Control Panel
Standard – Features for False Alarm Reduction.
Note: For UL commercial burglary applications:

• After arming the system via the wireless key the user should verify the
closing confirmation has been indicated at the keypad.

• Panic button must be disabled.

For UL/ULC installations use these device only in conjunction
with compatible DSC wireless receivers: HSM2HOST9,
HS2LCDRF(P)9, HS2ICNRF(P)9 and PG9920. After
installation verify the product functionality in conjunction with
the compatible receiver used.

Europe: The PG4949 and PG8949 are compliant
with the RTTE requirements - Directive 1999/5/EC
of the European Parliament and of the Council of 9

March 1999. The PG8949 is certified by Telefica­tion to the following standards: EN50131-3, EN50131-1
GRADE 2, CLASS II, EN50131-6 Type C. Telefication BV has
certified only the 868 MHz variant of this product. According
to EN 50131-1:2006 and A1:2009, this equipment can be
applied in installed systems up to and including Security Grade
2, Environmental Class II. UK: The PG8949 is suitable for use
in systems installed to conform to PD6662:2010 at Grade 2 and
environmental class 2 BS8243. The Power G peripheral devices

have two- way communication functionality, providing addi­tional benefits as described in the technical brochure. This
functionality has not been tested to comply with the respective
technical requirements and should therefore be considered out­side the scope of the product’s certification

FCC COMPLIANCE STATEMENT

WARNING! Changes or modifications to this unit not
expressly approved by the party responsible for compliance
could void the user’s authority to operate the equipment.
This device has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protec­tion against harmful interference in residential installations.
This equipment generates uses and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio and tele­vision reception.
However, there is no guarantee that interference will not occur
in a particular installation. If this device does cause such inter­ference, which can be verified by turning the device off and on,
the user is encouraged to eliminate the interference by one or
more of the following measures:
– Re-orient or re-locate the receiving antenna.
– Increase the distance between the device and the receiver.
– Connect the device to an outlet on a circuit different from the
one that supplies power to the receiver.
– Consult the dealer or an experienced radio/TV technician.
This equipment complies with FCC and IC RF radiation expo­sure limits set forth for an uncontrolled environment.
This device complies with FCC Rules Part 15 and with Industry
Canada licence-exempt RSS standard(s). Operation is subject
to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any inter­ference that may be received or that may cause undesired oper­ation.
Le present appareil est conforme aux CNR d'Industrie Canada
applicables aux appareils radio exempts de licence. L'exploita­tion est autorisee aux deux conditions suivantes :(1) l'appareil
ne doit pas produire de brouillage, et (2) l'utilisateur de l'appar­eil doit accepter tout brouillage radioelectrique subi, meme si le
brouillage est susceptible d'en compromettre le fonctionne­ment.

PG9949/PG8949/PG4949

Instructions d'installation de la clé sans fil
à 2 boutons PowerG

AVERTISSEMENT !

Risque d'électrocution ; Pièces de faibles dimen­sions ; La clé sans fil et l'attache de ceinture NE

conviennent PAS à des enfants de moins de 3 ans.
Ne pas plonger la clé sans fil dans aucun liquide car les circuits
électroniques risquent de s'endommager. Conserver ce manuel
pour une consultation future.

Fonctionnement

La clé PGx949 est une clé sans fil à 2 boutons programmables.
Elle est configurable pour transmettre jusqu'à trois commandes
séparées au système d'alarme. Deux des commandes sont trans­mises en appuyant séparément sur l'un des boutons, et la
troisième est transmise en y appuyant simultanément. La con­firmation d'une transmission établie avec succès est signalée
par le voyant lumineux.

Réglages par défaut

Armement : Appuyez sur

Désarmement : Appuyez sur
Demande d'aide : Appuyez de façon prolongée les deux bou-

tons pendant plus de 3 secondes.

Réglage du dispositif

Attribution

Pour une attribution rapide :

1. Sur un clavier, appuyez sur [*] [8] [Code de l'installateur]

[804] [000].

2. Appuyez et maintenez la touche sur la clé sans fil
jusqu'à ce que la LED s'allume stable et puis relâchez le bou­ton [*] pendant que le voyant est toujours allumé et un mes­sage de confirmation apparaît sur le clavier.

3. Appuyez sur [*] sur le clavier pour confirmer l'ID de l'appa­reil.

4. Entrez [3 chiffres sans clé #]

5. Attribuez la clé sans fil à une partition en entrant le [trois
chiffres partition #].

6. Pour attribuer la clé sans fil à un utilisateur d'entrer le [3
chiffres utilisateur #].

Pour une attribution préalable :

1. Configurez à distance le numéro ID unique dans le système.
Pour plus d'informations, consultez le manuel HSM2HOST.

2. Sur site, appuyez sur le bouton [*] de la clé sans fil.

Boutons de programmation

Les boutons sont programmables.
Pour changer la programmation des boutons :

1. Depuis le pavé numérique, entrez la commande [*] [8]
[Code de l'installateur] [804][601] à [632].

2. Configurez le bouton 1 (armement par défaut) en utilisant le
tableau ci-dessous. Entrez l'option à deux chiffres souhaitée.

3. Configurez le bouton 2 (désarmement par défaut) en entrant
les deux chiffres de l'option souhaitée.

4. Configurez le bouton 3 (les deux boutons appuyés simul­tanément) en entrant les deux chiffres de l'option souhaitée.

00 Désactivé 16 Sortie rapide
01 Désarmer 17 Armement en intérieur
02 Armer en mode à

domicile à effet
instantané

03 Armer en mode à

domicile

04 Armer en mode

d'absence
05 [*][9] Sans entrée 24 Communication Sortie 4
06 Carillon Activé/

Désactivé
07 Essai du système 33 Rappel de suspension
09 Armer en mode nuit 51 Alarme Alarme
12 Armer globalement en

mode à domicile
13 Armer globalement en

mode absence
14 Désarmer globalement

21 Communication Sortie 1

22 Communication Sortie 2

23 Communication Sortie 3

29 Rappel de groupe de

suspension

52 De demande d'aide

Configuration

Pour accéder à la section de configuration sans fil, entrez la
commande [804][601].

Commutateurs du dispositif

[011][01]

Supervision : Valeur par défaut [O]

Active la supervision

Assemblage

Fixation de l'attache de ceinture

1. Faites glisser le dispositif dans l'étui jusqu'à ce qu'il
s'enclenche solidement à l'intérieur.

2. Pour fixer l'attache de ceinture, faites-la glisser dans les rails
sur l'arrière de l'étui.

Fixation

1. Alignez le support sur le mur, vers le haut comme illustré.

2. En utilisant deux vis #4 5/8" et des
chevilles adéquates, installez le
support au mur

3. Faites glisser le dispositif dans
l'étui jusqu'à ce qu'il s'enclenche
solidement à l'intérieur.

Maintenance

Avertissement ! Des modifications

apportées à cette clé sans fil, qui n'ont
pas été expressément approuvées par
la partie responsable de la conformité, peuvent annuler le droit
de l'utilisateur de la faire fonctionner.

Remplacement de la pile

La pile nécessaire est une pile CR2032 au lithium de 3 V, fabri­quée par VARTA ou Energizer, achetée auprès d'un fournisseur
agréé DSC.
Quand la clé sans fil est hors d'usage, retirez toutes les piles et
jetez-les au rebut séparément. Amenez les appareils électriques
aux points de collecte de traitement des équipements électro­niques et électriques usagés. Les piles sont dangereuses pour
l'environnement, veuillez contribuer à protéger l'environnement
pour prévenir des risques sur la santé.
Remplacez la pile au moins une fois tous les 5 ans ou en
fonction de la faiblesse des voyants lumineux lors de la trans­mission.
REMARQUE : Respectez la polarité de la pile. La manipula­tion incorrecte des piles au lithium peut engendrer une produc­tion de chaleur, une explosion ou un incendie, qui peuvent
provoquer des blessures personnelles.
AVERTISSEMENT : Danger d'explosion si les piles sont
installées de façon incorrecte. Remplacez uniquement les piles
par des piles identiques ou équivalentes, recommandées par le
fabricant. Gardez-les hors de portée des enfants en bas âge. Si
les piles sont avalées, consultez immédiatement un médecin.
N'essayez pas de recharger ces piles. L'élimination des piles
usagées doit être réalisée conformément aux réglementations
du recyclage et de la récupération des déchets en vigueur dans
votre région.

1. Pour remplacer la pile, insérez une pièce de monnaie dans la
fente au bas de l'unité et tournez pour ouvrir.

Remarque : Assurez-vous que le joint élastique du cache reste
en place. Remettez-le en place s'il s'échappe.

2. Retirez la pile usagée de son logement, et remplacez-la avec
une pile neuve de type recommandé. Vérifiez que le côté
positif de la pile est orienté vers le haut, préservant la bonne
polarité.

+

3. Essayez le dispositif en appuyant sur le bouton. L'indicateur
lumineux doit s'allumer.

4. Remontez solidement le couvercle en vérifiant qu'il
s'enclenche.

Nettoyage

L'utilisation de produits abrasifs ou de solvants comme
du kérosène, de l'acétone ou des diluants est strictement
interdite.

Nettoyez uniquement la clé sans fil avec un chiffon doux ou
une éponge légèrement humide avec une solution d'eau et de
détergent doux puis séchez immédiatement.

Test de fonctionnement

Testez toujours le système au moins une fois par an.

1. Vérifiez que le dispositif est attribué dans le système.

2. Tenez-vous à 3 m (10 pieds) de la centrale et appuyez sur le
bouton. Vérifiez que le voyant lumineux de transmission
s'allume et que la centrale répond selon la programmation.

3. Agissez sur le boîtier de commande depuis différents
endroits dans la zone couverte par le récepteur pour déter­miner les points « morts », où la transmission est bloquée

par les murs et les objets encombrants, ou altérée par les
matériaux structuraux.

Remarque : Si des zones mortes/en marge constituent un prob­lème, le déplacement du récepteur peut améliorer les perfor­mances.

Caractéristiques techniques

Plage de fréquences (Mhz) : PG4949 homologué CE : 433-

434 MHz ; PG8949 homologué CE/EN : 868 MHz ; PG9949
homologué FCC/IC/UL/ULC : 912-919 MHz

Protocole de communication : PowerG
Type de pile : Pour les installations référencées UL/ULC, utili-

sez uniquement une pile CR-2032 au lithium de 3 V, Varta ou
Energizer, de qualité grand public
Durée de vie estimée de la pile : 5 ans (non vérifiés par les
organismes UL/ULC)

Seuil de niveau faible de pile : 2,05 V
Remarque : Si la transmission est toujours possible malgré

l'usure de la pile, l'unité enverra un signal de niveau faible de
pile à la centrale.
Plage de température : de -10 °C à +55 °C (UL/ULC a
uniquement vérifié la plage est de 0 °C à 49 °C)

Humidité : Jusqu'à 93 % max., sans condensation
Dimensions (L x l x P) : 53 x 33 x 11 mm (2,1 x 1,3 x 0,43

pouces)

Poids : 15 g (0,5 oz)
Poids (pile incluse) : 20 g (0,7 oz)
Remarque : À utiliser uniquement dans des zones non dan-

gereuses.

Récepteurs compatibles

Bande de 433 MHz : HSM2HOST4; HS2LCDRF(P)4; HS2IC­NRF(P)4; PG4920
Bande de 868MHz : HSM2HOST8; HS2LCDRF(P)8; HS2IC­NRF(P)8; PG8920
Bande de 912-919 MHz : HSM2HOST9; HS2LCDRF(P)9;
HS2ICNRF(P)9; PG9920
Remarque : Seuls les dispositifs fonctionnant dans la bande
912-919 MHz sont référencés UL/ULC.

Remarques UL/ULC

Seul le modèle PG9949 fonctionnant dans la bande de
fréquences 912-919 MHz est homologué UL/ULC. Le PG9949
est homologué UL les applications commerciales et
résidentielles anti-intrusion et homologué ULC pour les
applications résidentielles anti-intrusion conformément à la
réglementation des normes UL1610/UL1023/ULC-ORD­C1023 et ANSI / SIA standard du panneau CP-01-2010
configuration - Caractéristiques de prévention des fausses
alarmes.
Remarque: Pour les applications UL de cambriolage
commercial:

• Après l'armement du système via la clé sans fil, l'utilisa­teur doit vérifier la confirmation de la clôture a été
indiqué sur le clavier.

• Bouton de panique doit être désactivée.

Pour les installations UL/ULC, utilisez uniquement ces
dispositifs en association avec des récepteurs sans fil DSC
compatibles : HSM2HOST9, HS2LCDRF(P)9,
HS2ICNRF(P)9 et PG9920. Après installation, vérifiez les
fonctionnalités du produit en association avec le du récepteur
compatible utilisé.

Europe : Le PG4949 et le PG8949 respectent la
réglementation RTTE : directive 1995/5/EC du Par­lement Européen et du Conseil du 9 mars 1999. Le

PG8949 est certifié par Telefication pour les
normes suivantes : EN50131-3, EN50131-1 GRADE 2,
CLASSE II, EN50131-6 Type C. Telefication BV a certifié
uniquement la variante à 868 MHz de ce produit. Selon les
normes EN 50131-1:2006 et A1:2009, cet équipement peut être
intégré dans les systèmes installés jusqu'à et y compris la classe
environnementale II, niveau de sécurité 2. Royaume-Uni : Le
PG8949 convient pour l'utilisation dans les systèmes installés
pour se conformer à la norme PD6662:2010 à la classe envi­ronnementale 2 et de niveau 2 BS8243. Les dispositifs
périphériques Power G sont dotés d'une fonction de communi­cation bidirectionnelle, offrant des avantages supplémentaires
comme décrit dans la brochure technique. Cette fonction n'a pas
été déclarée conforme aux besoins techniques respectifs et doit,
par conséquent, être exclue de la certification du produit.

PG9949/PG8949/PG4949

Instrucciones de instalación de la llave
inalámbrica PowerG de
2 botones

¡ADVERTENCIA!

Peligro de atragantamiento; piezas pequeñas; el
control tipo colgante y el clip para cinturón NO son

para niños menores de 3 años.
No sumerja el teclado inalámbrico en ningún líquido pues
dañará los circuitos electrónicos. Conserve este manual para
referencia futura.

Operación

El modelo PGx949 es una llave inalámbrica programable de 2
botones. Puede configurarse para transmitir hasta tres coman­dos separados al sistema de alarma. Dos de los comandos se
transmiten al pulsar uno de los botones por separado, y el
tercero al pulsar los botones simultáneamente. La confirmación
de una transmisión correcta se indica mediante la luz LED.

Ajustes predeterminados

Armar - Pulse Desarmar - Pulse
Pánico - Pulse mantenga pulsados ambos botones durante más

de 3 segundos.

Configuración del dispositivo

Asociación

Para asociar rápidamente:

1. En un teclado, presione [*] [8] [Código del

Instalador] [804] [000].

2. Mantenga pulsado el botón en el teclado

inalámbrico hasta que el LED se ilumina constante y luego
suelte el botón [*], mientras que el LED sigue encendido y
un mensaje de confirmación aparece en el teclado.

3. Pulse [*] en el teclado para confirmar el ID del dispositivo.

4. Ingresa [3 dígitos inalámbrica tecla #]

5. Asigne la tecla de conexión inalámbrica a una partición

introduciendo el [tres dígitos partición #].

6. Para asignar la tecla de conexión inalámbrica a un usuario

entrar en el [3 dígitos usuario #].

Para realizar una asociación previa:

1. Configure de forma remota el número de ID único en el

sistema. Si desea más información, consulte el manual del
HSM2HOST.

2. Cuando se encuentre en el lugar, pulse el botón [*] en la

llave a distancia.

Botones de programación

Los botones son programables.
Para cambiar la programación del botón:

1. Desde un teclado numérico ingrese [*] [8] [Código del insta-

lador] [804][601] hasta [632].

2. Configure el botón uno (armado predeterminado) utilizando

la tabla siguiente. Ingrese la opción de dos dígitos deseada.

3. Configure el botón dos (desarmado predeterminado) ingre-

sando la opción de dos dígitos deseada.

4. Configure el botón tres (ambos botones pulsados simultán-

eamente) ingresando la opción de dos dígitos deseada.

00 Deshabilitado 16 Salida rápida
01 Desarmar 17 Armar zona interior
02 Armar para presencia,

sin retardo
03 Armar para presencia 22 Salida de comunic. 2
04 Armar para ausencia 23 Salida de comunic. 3
05 [*][9] Sin ingreso 24 Salida de comunic. 4
06 Timbre act./desact. 29 Recordar grupo de salto
07 Prueba del sistema 33 Recordar salto
09 Armar nocturno 51 Alarma auxiliar Alarm

21 Salida de comunic. 1

12 Armar presencia

global
13 Armar ausencia global
14 Desarmar global

52 Pánico

Configuración

Para ingresar a la sección de configuración inalámbrica ingrese
[804][601].

Conmutadores de dispositivo

[011][01]

Supervisión - Predeterminado [S]

Habilita la supervisión.

Ensamblaje

Fijación a un clip para cinturón

1. Deslice el dispositivo en el soporte hasta que sienta que
encaja adentro a presión y con seguridad.

2. Para fijar el clip para cinturón, deslícelo en los rieles en la
parte posterior del soporte.

Montaje

1. Alinee el soporte sobre una pared orientado con la cara hacia
arriba como se ilustra.

2. Utilice dos tornillos #4 de 5/8" y
anclajes de pared apropiados para
fijar el receptáculo del dispositivo a
la pared

3. Deslice el dispositivo en el soporte
hasta que sienta que encaja adentro
a presión y con seguridad.

Mantenimiento

¡Advertencia! Las modificaciones a esta llave a distancia no

expresamente aprobadas por la parte responsable de conformi­dad pueden anular la autoridad del usuario para operarla.

Reemplazo de la batería

La batería requerida es CR2032, de litio, 3 V, fabricada por
VARTA o Energizer, adquirida de un proveedor aprobado de
DSC.
Cuando este llavero a distancia ya no se utilice, retire las bat­erías y deséchelas por separado. Lleve los dispositivos eléctri­cos a los puntos de acopio locales para desecho de equipos
eléctricos y electrónicos. Las baterías son dañinas para el ambi­ente. Ayúdenos a proteger el ambiente contra riesgos para la
salud.
Reemplace la batería por lo menos una vez que cada 5 años, o
cuando observe que el LED parpadea durante la transmisión.
NOTA: Debe observar la polaridad de la batería. La manipu­lación incorrecta de las baterías de litio puede producir gener­ación de calor, explosión o incendio, lo que podría causar daños
personales.
ADVERTENCIA: Hay peligro de explosión si las baterías se
instalan incorrectamente. Reemplace las baterías solamente por
el mismo tipo o equivalente recomendado por el fabricante.
Manténgalas alejadas de niños pequeños. Si las baterías son
ingeridas, consulte inmediatamente a un doctor. No intente
recargar estas baterías. El desecho de las baterías usadas debe
realizarse de acuerdo con las reglamentaciones de recuperación
y reciclaje de su área.

1. Para reemplazar la batería, inserte una moneda en la ranura
en la parte inferior de la unidad y gírela hasta abrirla.

Nota: Asegúrese de que la almohadilla elástica dentro de la
cubierta permanezca en su lugar. Colóquela en su lugar si se
cae.

2. Retire la batería vieja de su soporte y reemplácela por una
batería nueva recomendada. Asegúrese de que el extremo

positivo (+) de la batería está hacia arriba para obtener la
polaridad correcta.

+

3. Pruebe el dispositivo presionando el botón. El indicador
LED debe encenderse.

4. Reinstale la cubierta de manera que quede bien sujetada y
verifique que se cierra a presión.

Limpieza

Se prohíbe terminantemente el uso de abrasivos de
cualquier clase y de solventes tales como queroseno,
acetona o diluyente.

Limpie la llave a distancia solo con un paño suave o una
esponja humedecidos ligeramente con una mezcla de agua y
detergente suave, y séquela de inmediato.

Pruebas

Siempre pruebe el sistema por lo menos una vez al año.

1. Asegúrese de que el dispositivo esté asociado en el sistema.

2. Manténgase a 3 m (10 pies) de distancia del panel de control
y pulse el botón. Verifique que el LED de transmisión se
encienda y el panel de control responda según lo pro­gramado.

3. Opere el control tipo colgante desde varios lugares dentro
del área cubierta por el receptor para determinar ubicaciones
"muertas", en donde la transmisión está bloqueada por pare­des y objetos grandes, o afectada por materiales estructura­les.

Nota: Si las zonas muertas/marginales son un problema, la reu­bicación del receptor podría mejorar el desempeño.

Especificaciones

Banda de frecuencia (MHz): PG4949 homologado por CE:

433-434 MHz; PG8949 homologado por CE/EN: 868 MHz;
PG9949 homologado por FCC/IC/UL/ULC: 912-919 MHz

Protocolo de comunicación: PowerG
Tipo de batería: Para instalaciones homologadas por UL/ULC

solo use baterías de litio Varta o Energizer, de 3 V CR-2032, de
uso comercial

Vida útil de la batería: 5 años (no verificado por UL/ULC)
Umbral de batería baja: 2,1 V
Nota: Si la transmisión todavía es posible a pesar de la condi-

ción de la batería, la unidad enviará una señal de batería baja al
panel de control.
Rango de temperatura: -10 °C a +55 °C (UL/ULC solo veri­ficó el rango entre 0 °C y 49 °C)
Humedad: hasta 93% como máximo de humedad relativa, sin
condensación
Dimensiones (Largo x Ancho x Fondo): 53 x 33 x 11 mm (2,1
x 1,3 x 0,43 pulg.)

Peso: 15 g (0,5 oz)
Peso (incluyendo batería): 20 g (0,7 oz)
Nota: Para utilizarse solamente en ubicaciones no peligrosas.

Receptores compatibles

Banda de 433 MHz: HSM2HOST4; HS2LCDRF(P)4;HS2IC­NRF(P)4; PG4920
Banda de 868 MHz: HSM2HOST8; HS2LCDRF(P)8; HS2IC­NRF(P)8;PG8920
Banda de 912-919 MHz: HSM2HOST9; HS2LCDRF(P)9;
HS2ICNRF(P)9; PG9920
Nota: Solo los dispositivos que operan en la banda de 912-919
MHz están homologados por UL/ULC.

Notas UL/ULC

Solo el modelo PG9949 que opera en la banda de frecuencia
912-919 MHz está homologado por UL/ULC. El modelo
PG9949 ha sido homologado por UL para aplicaciones
comerciales y residenciales contra robo y por ULC para
aplicaciones residenciales contra robo de acuerdo con los
requisitos indicados en las normas UL1610/UL1023/ULC-
