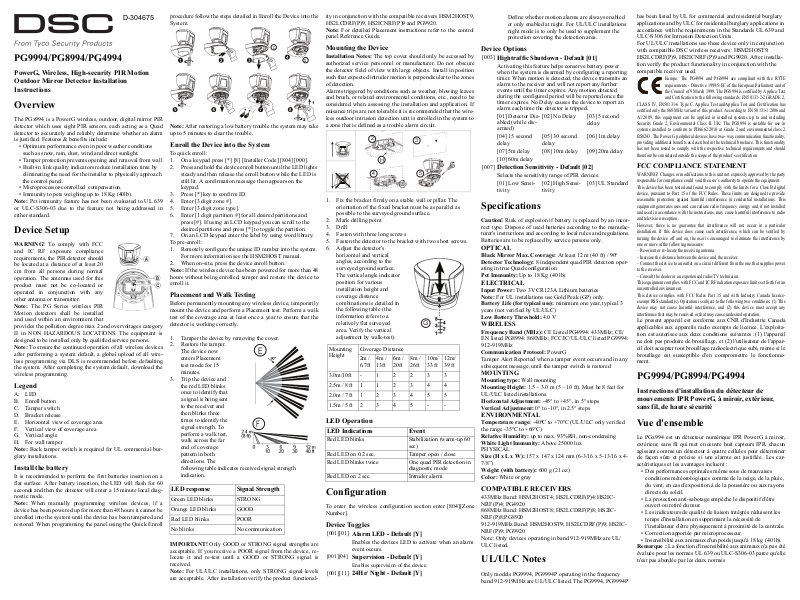

DSC PG9994, PG8994, PG4994 Installation Manual
G
Mounting
Height
Coverage Distance
2m /
6.7ft
4m /
13ft
6m /
20ft
8m /
26ft
10m/
33 ft
12m/
39 ft
3.0m/10ft- 12233
2.5m / 8 ft112344
2.0m / 7 ft123455
1.5m / 5 ft2345- -
D-304675
PG9994/PG8994/PG4994
PowerG, Wireless, High-security PIR Motion
Outdoor Mirror Detector Installation
Instructions
Overview
The PGx994 is a PowerG wireless, outdoor, digital mirror PIR
detector which uses eight PIR sensors, each acting as a Quad
detector to accurately and reliably determine whether an alarm
is justified. Features & benefits include:
• Optimum performance even in poor weather conditions
such as snow, rain, dust, wind and direct sunlight.
• Tamper protection prevents opening and removal from wall
• Built-in link quality indicators reduce installation time by
eliminating the need for the installer to physically approach
the control panel.
• Microprocessor-controlled compensation.
• Immunity to pets weighing up to 18 Kg (40lb).
Note: Pet immunity feature has not been evaluated to UL 639
or ULC-S306-03 due to the feature not being addressed in
either standard.
Device Setup
WAR N I NG ! To comply with FCC
and IC RF exposure compliance
requirements, the PIR detector should
be located at a distance of at least 20
cm from all persons during normal
operation. The antennas used for this
product must not be co-located or
operated in conjunction with any
other antenna or transmitter.
Note: The PG Series wireless PIR
Motion detectors shall be installed
and used within an environment that
provides the pollution degree max 2 and overvoltages category
II in NON HAZARDOUS LOCATIONS. The equipment is
designed to be installed only by qualified service persons.
Note: To ensure the continued operation of all wireless devices
after performing a system default, a global upload of all wireless programming via DLS is recommended before defaulting
the system. After completing the system default, download the
wireless programming.
Legend
A. LED
B. Enroll button
C. Tamper switch
D. Bracket release
E. Horizontal view of coverage area
F. Vertical view of coverage area
G. Vertical angle
H. For wall tamper
Note: Back tamper switch is required for UL commercial burglary installations.
Install the battery
It is recommended to perform the first batteries insertion on a
flat surface. After battery insertion, the LED will flash for 60
seconds and then the detector will enter a 15 minute local diagnostic mode.
Note: When manually programming wireless devices, if a
device has been powered up for more than 48 hours it cannot be
enrolled into the system until the device has been tampered and
restored. When programming the panel using the Quick Enroll
procedure follow the steps detailed in Enroll the Device into the
System.
C
Note: After restoring a low battery trouble the system may take
up to 5 minutes to clear the trouble.
Enroll the Device into the System
To quick enroll:
1. On a keypad press [*] [8] [Installer Code] [804] [000].
2. Press and hold th e device enroll button until the LED lights steady and then release the enroll button while the LED is still lit. A confirmation message then appears on the keypad.
3. Press [*] key to confirm ID.
4. Enter [3 digit zone #].
5. Enter [3 digit zone type].
6. Enter [1 digit partition #] for all desired partitions and press [#]. If using an LCD keypad you can scroll to the desired partitions and press [*] to toggle the partition.
7. On an LCD keypad enter the label by using word library.
To pre-enroll:
1. Remo tely configure the unique ID number into the system. For more information see the HSM2HOST manual.
2. When on-site, press the device enroll button.
Note: If the wireless device has been powered for more than 48
hours without being enrolled, tamper and restore the device to
enroll it.
Placement and Walk Testing
Before permanently mounting any wireless device, temporarily
mount the device and perform a Placement test. Perform a walk
test of the coverage area at least once a year to ensure that the
detector is working correctly.
1. Tamper the device by removing the cover.
2. Restore the tamper. The device now enters Placement test mode for 15 minutes.
3. Trip the device and
the red LED blinks
once to identify that
a signal is being sent
to the receiver and
then blinks three
times to identify the
signal strength. To
perform a walk test,
walk across the far
end of coverage
pattern in both
directions. The
following table indicates received signal strength
indication.
E
F
LED response Signal Strength
Green LED blinks STRONG
Orange LED blinks GOOD
Red LED blinks POOR
No blinks No communication
IMPORTANT! Only GOOD or STRONG signal strengths are
acceptable. If you receive a POOR signal from the device, relocate it and re-test until a GOOD or STRONG signal is
received.
Note: For UL/ULC installations, only STRONG signal levels
are acceptable. After installation verify the product functional-
ity in conjunction with the compatible receivers HSM2HOST9,
HS2LCDRF(P)9, HS2ICNRF(P)9 and PG9920.
Note: For detailed Placement instructions refer to the control
panel Reference Guide.
Mounting the Device
Installation Notes: The top cover should only be accessed by
D
authorized service personnel or manufacturer. Do not obscure
the detector field of view with large objects. Install in position
such that expected intruder motion is perpendicular to the zones
of detection.
Alarms triggered by conditions such as weather, blowing leaves
and brush, or related environmental conditions, etc., need to be
considered when assessing the installation and application. If
nuisance trips are not tolerable it is recommended that the wireless outdoor intrusion detection unit is enrolled in the system to
a zone that is defined as a trouble alarm circuit.
2
H
4
1. Fix the bracket firmly on a stable wall or pillar. The orientation of the fixed bracket must be as parallel as possible to the surveyed ground surface.
2. Mark drilling point
3. Drill
4. Fasten with three long screws
5. Fasten the detector to the bracket with two short screws.
6. Adjust the detector's
horizontal and vertical
angles, according to the
surveyed ground surface.
The vertical angle indicator
position for various
installation height and
coverage distance
combinations is detailed in
the following table (the
information refers to a
relatively flat surveyed
area. Verify the vertical
adjustment by walk-test).
3
5
LED Operation
LED Indications Event
Red LED blinks Stabilization (warm-up 60
Red LED on 0.2 sec. Tamper open / close
Red LED blinks twice One quad PIR detection in
Red LED on 2 sec. Intruder alarm
sec)
diagnostic mode
Configuration
To enter the wireless configuration section enter [804][Zone
Number].
Device Toggles
[001][01]
Alarm LED - Default [Y]
Enables the devices LED to activate when an alarm
event occurs.
[001][04]
Supervision - Default [Y]
Enables supervision of the device.
[001][11]
24Hr/ Night - Default [Y]
Define whether motion alarms are always enabled
or only enabled at night. For UL/ULC installations
night mode is to only be used to supplement the
protection covering the detection area.
Device Options
[003]
Hightraffic Shutdown - Default [01]
Activating this feature helps conserve battery power
when the system is disarmed by configuring a reporting
timer. When motion is detected, the device transmits an
alarm to the receiver and will not report any further
events until the timer expires. Any motion detected
during the configured period will be reported once the
timer expires. No Delay causes the device to report an
alarm each time the detector is tripped.
[01] Detector Disabled (while disarmed)
[04] 15 second
delay
[07] 5m delay [08] 10m delay [09] 20m delay
[10] 60m delay
[007]
Detection Sensitivity - Default [02]
Selects the sensitivity range of PIR devices.
[01] Low Sensi-
tivity
[02] No Delay [03] 5 second
[05] 30 second
delay
[02] High Sensitivity
Specifications
Caution! Risk of explosion if battery is replaced by an incor-
rect type. Dispose of used batteries according to the manufacturer's instructions and according to local rules and regulations.
Batteries are to be replaced by service persons only.
OPTICAL
Black Mirror Max. Coverage: At least 12 m (40 ft) / 90°
Detector Technology: 8 independent quad PIR detectors oper-
ating in true Quad configuration
Pet Immunity: Up to 18 Kg (40 lb)
ELECTRICAL
Input Power: Two 3V CR123A Lithium batteries
Note: For UL installations use Gold Peak (GP) only.
Battery Life (for typical use): minimum one year, typical 3
years (not verified by UL/ULC)
Low Battery Threshold: 4.0 V
WIRELESS
Frequency Band (MHz): CE Listed PG4994: 433MHz; CE/
EN listed PG8994: 868MHz; FCC/IC/UL/ULC listed PG9994:
912-919MHz
Communication Protocol: PowerG
Tamper Alert Reported when a tamper event occurs and in any
subsequent message, until the tamper switch is restored
MOUNTING
Mounting type: Wall mounting
Mounting Height: 1.5 – 3.0 m (5 – 10 ft). Must be 8 feet for
UL/ULC listed installations.
Horizontal Adjustment: -45° to +45°, in 5° steps
Vertical Adjustment: 0° to -10°, in 2.5° steps
ENVIRONMENTAL
Temperature range: -40ºC to +70ºC (UL/ULC only verified
the range -35ºC to +66ºC)
Relative Humidity: up to max. 93%RH, non-condensing
White Light Immunity: Above 25000 lux
PHYSICAL
Size (H x L x W): 157 x 147 x 124 mm (6-3/16 x 5-13/16 x 47/8”)
Weight (with battery): 600 g (21 oz)
Color: White or gray
COMPATIBLE RECEIVERS
433MHz Band: HSM2HOST4; HS2LCDRF(P)4;HS2ICNRF(P)4; PG4920
868MHz Band: HSM2HOST8; HS2LCDRF(P)8; HS2ICNRF(P)8;PG8920
912-919MHz Band: HSM2HOST9; HS2LCDRF(P)9; HS2ICNRF(P)9; PG9920
Note: Only devices operating in band 912-919MHz are UL/
ULC listed.
UL/ULC Notes
Only models PG9994, PG9994P operating in the frequency
band 912-919MHz are UL/ULC listed. The PG9994, PG9994P
delay
[06] 1m delay
[03] UL Standard
has been listed by UL for commercial and residential burglary
applications and by ULC for residential burglary applications in
accordance with the requirements in the Standards UL 639 and
ULC-S306 for Intrusion Detection Units.
For UL/ULC installations use these device only in conjunction
with compatible DSC wireless receivers: HSM2HOST9,
HS2LCDRF(P)9, HS2ICNRF(P)9 and PG9920. After installation verify the product functionality in conjunction with the
compatible receiver used.
Europe: The PG4994 and PG8994 are compliant with the RTTE
requirements - Directive 1999/5/EC of t he European Parliament and of
the Council of 9 March 1999. The PG8994 is certified by Applica Test
and Certification to the following standards: EN5 0131-2-2 GRADE 2,
CLASS IV, EN50131-6 Type C. Applica Test andApplica Test and Certification has
certified only the 868 MHz variant of this product. According to EN 50131-1:2006 and
A1:2009, this equipment can be applied in installed systems up to and including
Security Grade 2, Environmental Class II. UK: The PG8994 is suitable for use in
systems installed to conform to PD6662:2010 at Grade 2 and environmental class 2
BS8243. The Power G peripheral devices have two- way communication functionality,
providing additional benefits as described in the technical brochure. This functionality
has not been tested to comply with the respective technical requirements and shou ld
therefore be considered outside the scope of the product’s certification
FCC COMPLIANCE STATEMENT
WARNING! Changes or modifications to this unit not expressly approved by the party
responsible for compliance could void the user’s authority to operate the equipment.
This device has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in residential installations. This
equipment generates uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
and television reception.
However, there is no guarantee that interference will not occur in a particular
installation. If this device does cause such interference, which can be verified by
turning the device off and on, the user is encouraged to eliminate the interference by
one or more of the following measures:
– Re-orient or re-locate the recei ving antenna.
– Increase the distance between the device and the receiver.
– Connect the device to an outlet on a circu it different from the one that supplies power
to the receiver.
– Consult the dealer or an experienced radio/TV technician.
This equipment complies with FCC and IC RF radiation exposure limits set forth for an
uncontrolled environment.
This device complies with FCC Rules Part 15 and with Industry Ca nada licenceexempt RSS standard(s). Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this dev ice must accept any
interference that may be received or that may cause undesi red operation.
Le present appareil est conforme aux CNR d'Industrie Canada
applicables aux appareils radio exempts de licence. L'exploitation est autorisee aux deux conditions suivantes :(1) l'appareil
ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioelectrique subi, meme si le
brouillage est susceptible d'en compromettre le fonctionnement.
PG9994/PG8994/PG4994
Instructions d'installation du détecteur de
mouvements IPR PowerG, à miroir, extérieur,
sans fil, de haute sécurité
Vue d'ensemble
Le PGx994 est un détecteur numérique IPR PowerG à miroir,
extérieur, sans fil qui met en œuvre huit capteurs IPR, chacun
agissant comme un détecteur à quatre cellules pour déterminer
de façon sûre et précise si une alarme est justifiée. Les caractéristiques et les avantages incluent :
• Des performances optimales même sous de mauvaises
conditions météorologiques comme de la neige, de la pluie,
du vent, en cas d'exposition à de la poussière ou aux rayons
directs du soleil.
• La protection anti-sabotage empêche le dispositif d'être
ouvert ou retiré du mur.
• Les indicateurs de qualité de liaison intégrés réduisent les
temps d'installation en supprimant la nécessité de
l'installateur d'être physiquement à proximité de la centrale.
• Correction apportée par microprocesseur.
• Insensibilité aux animaux d'un poids jusqu'à 18 kg (40 lb).
Remarque : La fonction d'insensibilité aux animaux n'a pas été
évaluée pour les normes UL 639 ou ULC-S306-03 parce qu'elle
n'est pas abordée par les deux normes
Réglage du dispositif
AVERTISSEMENT ! Pour être en
conformité avec la réglementation
FFC relative à la norme d'exposition
aux radiofréquences IC et FCC, le
détecteur IPR doit être placé à une
distance d'au moins 20 cm des personnes pendant le fonctionnement
normal. Les antennes utilisées avec ce
produit ne doivent pas être placées ni
utilisées en association avec une autre
antenne ou un autre émetteur.
Remarque : Les détecteurs de mouvements IPR sans fil PG Series doivent être installés et utilisés
dans un environnement d'un degré 2 de pollution au maximum
et de catégorie II contre les surtensions, dans des EMPLACEMENTS PRIVÉS DE DANGER. Seuls des agents de service
qualifiés sont habilités à installer l'équipement.
Remarque : Pour garantir le fonctionnement continu de tous
les dispositifs sans fil après avoir réalisé une réinitialisation aux
valeurs par défaut, un téléchargement général de toute la programmation sans fil par DLS est recommandé avant de réinitialiser le système. Après avoir complété la réinitialisation aux
valeurs par défaut du système, téléchargez la programmation
sans fil.
Légende
A. Voyant
B. Bouton d'attribution
C. Contact anti-sabotage
D. Libération du support
E. Vue horizontale de la zone de couverture
F. Vue verticale de la zone de couverture
G. Inclinaison vertical
H. Pour le contact mural anti-sabotage
Remarque : Le contact anti-sabotage est obligatoire pour les
installations anti-intrusion commerciales UL.
Installer la pile
Il est recommandé d'insérer les premières batteries sur une surface plane. Après avoir introduit les batteries, le voyant
lumineux clignote pendant 60 secondes puis le détecteur passe
en mode de diagnostic local pour 15 minutes.
Remarque : Quand vous programmez manuellement les dispositifs sans fil, si un dispositif a été alimenté pendant plus de
48 heures, il ne peut pas être attribué dans le système tant que le
dispositif n'a pas été saboté et rétabli.
Remarque: Après la restauration d'un défaut de batterie faible,
le système peut prendre jusqu'à 5 minutes pour que la peine.
C
D
Attribuer le dispositif dans le système
Pour une attribution rapide :
1. Sur le pavé numérique, appuyez sur [*] [8] [Code de l'installateur] [804] [000].
2. Appuyez de façon prolongée sur le bouton d'attribution du
dispositif tant que le voyant lumineux reste allumé, puis
relâchez- le bouton d'attribution alors que le voyant
lumineux est encore allumé. Un message de confirmation
apparaît alors sur le pavé numérique.
3. Appuyez sur la touche [*] pour confirmer le ID.
4. Entrez le [n° de zone à 3 chiffres].
5. Entrez le [3 chiffres de type de zone].
6. Entrez le [n° de partition à 1 chiffre] pour toutes les
partitions souhaitées et appuyez sur [#]. Si vous utilisez un
pavé numérique à cristaux liquides LCD, vous pouvez
faire défiler les partitions souhaitées et appuyer sur [*]
pour basculer la partition.
7. Sur un pavé numérique LCD, entrez la référence en utilisant la bibliothèque de mot.
Pour une attribution préalable :
1. Configurez à distance le numéro ID unique dans le système. Pour plus d'informations, consultez le manuel HSM2HOST.
2. Sur site, appuyez sur le bouton d'attribution du dispositif.
Remarque : Si le dispositif sans fil a été alimenté pendant plus
de 48 heures sans être attribué, sabotez et rétablissez le dispositif pour l'attribuer.
Test de position et de marche
Avant de fixer de façon permanente un dispositif sans fil quelconque, montez-le temporairement et effectuez un test de positionnement. Réalisez un essai de marche de l'aire de couverture
au moins une fois par an pour garantir le bon fonctionnement
du détecteur.
1. Sabotez le dispositif en retirant le cache.
2. Rétablissez le
système antisabotage. Le
dispositif passe en
mode de test de
positionnement
pendant 15 minutes.
3. Co upez le dispositif.
Le voyant lumineux
rouge clignote une
fois pour indiquer
qu'un signal est
transmis au
récepteur, puis
clignote trois fois
pour fournir la force
du signal. Pour
effectuer un essai de
marche, déplacez-vous dans les extrémités de la zone de
couverture dans les deux directions. Le tableau suivant
fournit les informations de force du signal reçu.
E
F
Réponse du voyant Force du signal
Le voyant vert clignote FORT
Le voyant orange clignote BON
Le voyant rouge clignote FAIBLE
Aucun clignotement Aucune communication
IMPORTANT ! Seules les forces de signal FORT ou BON
sont acceptables. Si vous recevez un signal FAIBLE du dispositif, déplacez-le et testez-le à nouveau jusqu'à ce qu'un signal
BON ou FORT soit reçu.
Remarque : Pour les installations UL/ULC, seul un signal
FORT est acceptable. Après installation, vérifiez les fonctionnalités de l'appareil en association avec les récepteurs compatibles HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 et
PG9920.
Remarque : Pour des instructions détaillées sur le positionnement, consultez le guide de référence de la centrale.
Installation de l'appareil
Notes d'installation : Le capot supérieur doit être accessible
uniquement à un agent de service autorisé ou du fabricant. Ne
pas obstruer le champ de détection avec des objets imposants.
Installez le dispositif de façon que les mouvements détectés
soient perpendiculaires aux zones de détection.
Des alarmes déclenchées par des conditions comme des
intempéries, des feuilles ou des branches soufflées par le vent,
ou par d'autres conditions ambiantes, etc., doivent être prises en
considération lors de la conception de l'installation et des applications. Si les déclenchements intempestifs ne sont pas
tolérables, il est recommandé que l'unité de détection d'intrusion extérieure sans fil est inscrit dans le système à une zone qui
est définie comme un circuit d'alarme du mal.
2
H
4
1. Fixez fermement le support sur une paroi ou une colonne résistante. L'orientation du support fixe doit être le plus parallèle possible à la surface au sol à surveiller.
2. Marquer les points de perçage.
3. Percer.
4. Serrez avec les trois grandes vis.
5. Fixer le détecteur sur le support avec les deux petites vis.
6. Réglez l'inclinaison
horizontale et verticale du
détecteur en fonction de la
surface au sol à surveiller.
La position de l'indicateur
d'angle vertical pour
différentes combinaisons
de hauteurs et de
couverture est donnée dans
le tableau suivant (les
valeurs font référence à une
zone à surveiller
relativement plane.
Vérifiez le réglage vertical
à l'aide du test de marche).
Hauteur de
fixation
3,0 m/10
pieds
2,5 m/8 pieds 1 1 2 3 4 4
2,0 m/7 pieds 1 2 3 4 5 5
1,5 m/5 pieds 2 3 4 5 - -
Zone de couverture
2 m/
4 m/
6,7
13
pieds
pieds
- 12233
6 m/
20
pieds
3
5
8 m/
26
pieds
G
10 m/
12 m/
33
39
pieds
pieds
État des voyants
Description des voyants Événement
Le voyant rouge clignote Stabilisation (préchauffage
Voyant rouge allumé 0,2 s. Contact anti-sabotage
Le voyant rouge clignote deux
fois
Voyant rouge allumé 2 s. Alarme d'intrusion
de 60 s)
ouvert/fermé
Un détecteur à quatre cellu-
les IPR en mode diagnostic
Configuration
Pour accéder à la section de configuration sans fil, entrez la
commande [804][Numéro de zone].
Commutateurs du dispositif
[001][01]
Voyant d'alarme : Par défaut [O]
Active le voyant du dispositif pour qu'il s'allume en
cas d'alarme.
[001][04]
Supervision : Valeur par défaut [O]
Active la supervision
[001][11]
Zone 24h/24h ou nuit : Par défaut [O]
Définit si les alarmes en cas de mouvement sont toujours activées ou activées uniquement pendant la
nuit. Pour les installations UL/ULC, le mode Nuit
doit être utilisé uniquement pour compléter la protection qui couvre la zone de détection.
Options du dispositif
[003]
Arrêt de trafic élevé : Par défaut [01]
L'activation de cette fonction vous permet d'économiser
la batterie quand le système est désarmé en lançant une
temporisation de notification. Quand un mouvement est
détecté, le dispositif transmet une alarme au récepteur et
ne signalera plus aucun autre événement tant que le temporisateur n'expire. Tout mouvement détecté pendant la
période configurée sera signalé une fois le temporisateur
expiré. L'absence de délai fait que le dispositif signale
une alarme chaque fois que le détecteur est déclenché.
[01] Désactivé
(alors désarmé)
[04] Retard de 15
secondes
[07] Retard de 5 m[08] Retard de 10 m[09] Retard de 20
[10] Retard de
60m
[007]
Sensibilité de détection : Par défaut [02]
Sélections de la sensibilité des dispositifs IPR.
[01] Faible sensi-
bilité
[02] Aucun retard [03] Retard de 5
[05] Retard de 30
secondes
[02] Forte sensibilité
secondes
[06] Retard de 1
m
m
[03] Standard UL
Caractéristiques techniques
Attention ! Risque d'explosion si la pile n'est pas du type correct. Éliminer les piles usagées selon les recommandations du
fabricant, les lois et réglementations locales. Les piles doivent
être remplacées uniquement par un agent de service.
OPTIQUES
Couverture max. miroir noir : Au moins 12 m (40 pi)/90°
Technologie du détecteur : 8 capteurs indépendants à quatre
cellules qui fonctionnent véritablement en configuration quatre
cellules
Insensibilité aux animaux : 18 kg (40 lb) max.
DONNÉES ÉLECTRIQUES
Tension d'entrée : Deux batteries de type CR123A au lithium
3 V
Remarque : Pour les installations UL, utilisez exclusivement
des piles Gold Peak (GP).
Autonomie de la batterie (usage type) : au minimum un an,
typiquement 3 ans (non vérifiée par UL/ULC)
Seuil de niveau faible de pile : 4,0 V
TRANSMISSION SANS FIL
Plage de fréquences (Mhz) : PG4994 homologué CE : 433
MHz ; PG8994 homologué CE /EN (Royaume-Uni) : 868 MHz;
FCC/IC/UL/ULC listed PG9994: 912-919 MHz
Protocole de communication : PowerG
Alarme de sabotage signalée quand un événement de sabotage
survient et dans tous les messages qui suivent, tant que le contact anti-sabotage ne soit rétabli.
FIXATION
Type de fixation : Montage mural
Hauteur de fixation : de 1,5 à 3,0 m (de 5 à 10 pieds). Il doit
être placé à 2,4 m (8 pieds) pour les installations homologuées
UL/ULC.
Réglage horizontal : de -45° à +45°, par incréments de 5°
Réglage vertical : de 0° à -10°, par incréments de 2,5°
INFORMATIONS ENVIRONNEMENTALES
Plage de Température : de -40 °C à +70 °C (l'organisme UL/
ULC a vérifié uniquement la plage de -35 °C à 66 °C)
Taux d'humidité relative : jusqu'à 93 % max., sans condensation
Protection contre la lumière blanche intense : Au-dessus de
25000 lux
MESURES PHYSIQUES
Dimension (H x L x l) : 157 x 147 x 12 4 mm (6-3/16 x 5-13/16
x 4-7/8 po)
Poids (pile incluse) : 600 g (21 oz)
Couleur : Blanc ou gris
RÉCEPTEURS COMPATIBLES
Bande de 433 MHz : HSM2HOST4; HS2LCDRF(P)4; HS2ICNRF(P)4; PG4920
Bande de 868MHz : HSM2HOST8; HS2LCDRF(P)8; HS2ICNRF(P)8; PG8920
Bande de 912-919 MHz : HSM2HOST9; HS2LCDRF(P)9;
HS2ICNRF(P)9; PG9920
Remarque : Seuls les dispositifs fonctionnant dans la bande
912-919 MHz sont référencés UL/ULC.
Remarques UL/ULC
Seuls les modèles PG9994 et PG9994P fonctionnant dans la
bande de fréquences 912-919 MHz sont homologués UL/ULC.
Le PG9994 et le PG9994P sont homologués UL pour les applications commerciales et résidentielles anti-intrusion et homologués ULC pour les applications résidentielles anti-intrusion
conformément à la réglementation des normes UL 639 et ULCS306 pour les unités de détection d'intrusion.
Pour les installations UL/ULC, utilisez uniquement ces dispositifs en association avec des récepteurs sans fil DSC
compatibles : HSM2HOST9, HS2LCDRF(P)9, HS2ICNRF(P)9 et PG9920. Après installation, vérifiez les fonctionnalités du produit en association avec le du récepteur
compatible utilisé.
Europe : Le PG4994 et le PG8994 respectent la
réglementation RTTE : directive 1995/5/CE du Parlement Européen et du Conseil du 9 mars 1999. Le
PG8994 est certifié par Applica Test and Certification pour les normes suivantes : EN50131-2-2 NIVEAU DE
SÉCURITÉ 2, CLASSE II, EN50131-6 Type C. Applica Test
and Certification essai a certifié uniquement les variantes à 868
MHz de ce produit. Selon les normes EN 50131-1:2006 et
A1:2009, cet équipement peut être intégré dans les systèmes
installés jusqu'à et y compris la classe environnementale II,
niveau de sécurité 2. Royaume-Uni : Le PG8994 convient pour
l'utilisation dans les systèmes installés pour se conformer à la
norme PD6662:2010 à la classe environnementale 2 et de
niveau 2. Les dispositifs périphériques Power G DD243 et
BS8243 sont dotés d'une fonction de communication bidirectionnelle, offrant des avantages supplémentaires comme décrit
dans la brochure technique. Cette fonction n'a pas été déclarée
conforme aux besoins techniques respectifs et doit, par
conséquent, être exclue de la certification du produit
PG9994/PG8994/PG4994
Instrucciones de instalación de detector de
movimiento PIR de espejo exterior y de alta
seguridad PowerG, inalámbrico
Descripción general
El PGx994 es un detector PIR de espejo digital PowerG inalámbrico, exterior, que usa ocho sensores PIR, cada uno actuando
como un detector Quad para determinar de manera exacta y
confiable si una alarma está justificada. Las características y
ventajas incluyen:
• Funcionamiento óptimo incluso en condiciones
atmosféricas difíciles, tales como nieve, lluvia, polvo,
viento y luz solar directa.
• La protección contra manipulación evita que se abra y se
retire de la pared
• Los indicadores de calidad de enlace incorporados reducen
el tiempo de instalación al eliminar la necesidad del
instalador de acercarse físicamente al panel de control.
• Compensación controlada por microprocesador.
• Inmunidad a mascotas que pesan hasta 18 kg (40 lb).
Nota: La función de inmunidad a mascotas no se ha evaluado
de acuerdo con UL 639 o ULC-S306-03 debido a que dicha
función no se aborda en ninguna de estas normas.
Configuración del dispositivo
¡ADVERTENCIA! Para cumplir con
los requisitos de seguridad de
exposición a la radiofrecuencia de la
FCC y la IC, el detector PIR deberá
colocarse a una distancia mínima de
20 cm de todas las personas durante la
operación normal. Las antenas usadas
para este producto no deben ser colocadas u operadas conjuntamente con
ninguna otra antena o transmisor.
Nota: Los detectores de movimiento
PIR inalámbricos de la serie PG se
instalarán y utilizarán dentro de un ambiente que proporcione el
grado de contaminación máximo de 2 y la categoría de sobrevoltaje II en UBICACIONES NO PELIGROSAS. El equipo
Loading...
