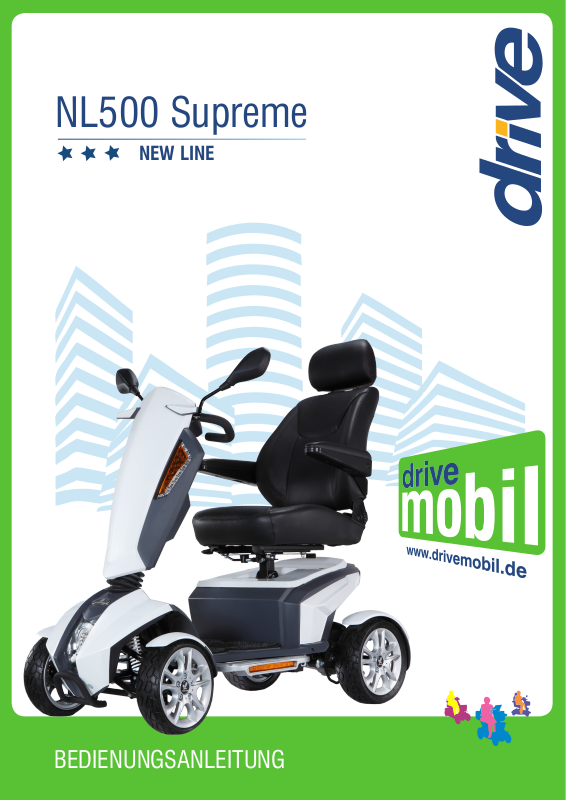

NL500 Supreme
NEW LINE
BEDIENUNGSANLEITUNG
Page 2
INHALTSVERZEICHNIS
Vorwort 4
Sicherheitshinweis 4
Teilnahme am Straßenverkehr 5
Zweckbestimmung 5
Elektromagnetische Interferenz 5
Lebensdauer 5
Haftungsausschluss 6
Verantwortlichkeit 6
Konformitätserklärung 6
Garantie 6
Beschreibung der Teile 7
Lieferumfang 8
Instrumententafel 8
Bedienung des Scooter 8
Batterie 11
Batterien und Reifen 13
Fahren auf der Straße 13
Anhalten und Parken 14
Reinigung / Desinfektion / Wiedereinsat z 14
Inspektion und Instandhaltung 14
Typenschild 15
Technische Daten 16
Fehlermeldung 16
Fehlersuche & Reparatur 17
Serien-Nummer 18
Anhang: Wartungsbericht 18
2
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 3
Bedienungsanleitung
Sicherheitsanweisung
Benutzen Sie stets einen Sicherheitsgurt und behalten
Sie Ihre Füße immer auf dem
Scooter.
Verwenden Sie niemals
elektronische Funkgeräte,
wie Sprechfunkgeräte oder
Mobiltelefone.
Vermeiden Sie scharfe Wendungen oder plötzliches Anhalten beim Fahren Ihres
Scooters.
Benutzen Sie den Scooter niemals, wenn Sie unter Einfluss
von Alkohol stehen.
Vergewissern Sie sich beim
Rückwärtsfahren mit Ihrem Scooter, dass sich keine Hindernisse
hinter Ihnen befinden.
Benutzen Sie Ihren Scooter nicht im öffentlichen
Straßenverkehr.
Versuchen Sie nicht, über
Bordsteinkanten zu fahren,
die die unter „Technischen
Daten“ angegebenen Grenzwerte überschreiten.
Fahren Sie Ihren Scooter
nicht im Schnee, um Unfälle auf glatten Straßen zu
vermeiden.
Warnung: – Wenn Sie den Scooter zum ersten Mal benutzen, sollten Sie dies NICHT tun, ohne vorher dieses
Benutzerhandbuch vollständig gelesen und verstanden zu haben.
Behalten Sie stets beim Fahren des Scooters die Hände
an der Lenkung und die Beine
im Scooter.
Erlauben Sie Kindern nicht,
unbeaufsichtigt in der Nähe
dieses Gerätes zu spielen,
während die Batterien aufgeladen werden.
3
Page 4
Vorwort
Bitte lesen Sie dieses Bedienerhandbuch sorgfältig
durch, bevor Sie das Elektromobil benutzen, die unsachgemäße Verwendung des Elektromobils kann zu
Beschädigungen, Verletzungen oder Verkehrsunfällen
führen.
Dieses Handbuch erläutert, wie Sie Ihr Elektromobil
op
timal nutzen können. Es umfasst Anweisungen für
den Betrieb, den Zusammenbau und die Wartung des
Elektromobils gegeben werden.
Eine Reparatur- und Wartungstabelle und Garantiehinweise sind ebenfalls in diesem Handbuch enthalten.
Bitte bewahren Sie das Handbuch an einem sicheren
Ort oder direkt im Elektromobil auf.
Sollten weitere Personen das Elektromobil benutzen,
achten Sie bitte darauf, diesen Personen das Handbuch zur Durchsicht auszuhändigen.
Da das Design Änderungen unterliegt, entsprechen
einige der Abbildungen und Fotos im Handbuch
möglicherweise nicht dem Elektromobil, das Sie
gekauft haben. Wir behalten uns das Recht auf Desi
änderungen vor.
Das Elektromobil wurde konstruiert und gebaut, um
eine komfortable, sichere und gleichzeitig bezahl-bare
Lösung für bestimmte Mobilitätsanforderungen zu
bieten.
gn-
Sicherheitshinweise
Ihr Scooter ist eine leistungsstarke Maschine. Bitte
le
sen Sie die nachfolgenden Aufzeichnungen sorgfältig
durch, um sich selbst zu jeder Zeit abzusichern.
• Fahren Sie nicht mit Ihrem Scooter, ohne das
Be
dienungshandbuch zuerst gelesen zu haben.
• Überschreiten Sie nicht die maximalen Belastungs-
grenzen Ihres Fahrzeuges.
• Benutzen Sie stets den rechts und links am Sitz
be
festigten Beckengurt.
• Nehmen Sie keine Passagiere mit und überschrei-
ten sie das Gesamtgewicht nicht. (Beachten Sie
bitte auch die technischen Spezifikationen für Ihr
Modell!).
• Das Besteigen oder Absteigen Ihres Scooters darf
nur im „Off“ Modus stattfinden.
• Schalten Sie Ihren Scooter nicht mit gedrücktem
Vorwärts / Rückwärts Hebel an.
• Steigen Sie auf Ihren Scooter NIE auf oder ab,
wenn die Geschwindigkeitseinstellung nicht auf
niedrig eingestellt ist.
• Fahren Sie ihren Scooter NIE rückwärts auf Abhängen oder unebenen Oberflächen. Vorsicht beim
Überqueren von Böschungen.
• Fahren Sie Ihren Scooter NIE in begrenzten
Orten, es sei denn die Geschwindigkeitseins
tellung, ist auf niedrig gestellt.
• Achten Sie auf ausreichend Platz zum Wenden in
engen Gassen und Korridoren. Aufgrund der Bauweise können sich Probleme beim Wenden des
Scooter ergeben.
• Keine plötzlichen Drehungen bei voller Geschwindigkeit vor allem auf unebenen oder hügeligen
Flä
chen. Bei Nichteinhaltung kann es hier zum Um-
kippen des Scooters kommen.
• Fahren Sie mit Ihrem Scooter nur, wenn der Sitz in
Fahrposition eingerastet ist.
• Fahren Sie mit Ihrem Scooter nicht über tiefen, weichen Untergrund (wie z. B. weichen Sand, tiefes
Gras, lockeren Schotter).
• Fahren Sie nicht mit Ihrem Scooter wenn Sie unter
Einfluss von Alkohol oder bestimmten Medikamenten (Drogen), die Ihre Sicherheit beeinträchtigen,
stehen.
• Fahren Sie nicht über Bordsteine, deren Höhe die
Bodenfreiheit Ihres Scooters übersteigt. Drehen
Sie nicht, wenn Sie über Bordsteine fahren. Nähern
Sie sich Bordsteinen langsam und gerade.
• Bevor Sie die Richtung (vorwärts, rückwärts) wechseln, bleiben Sie bitte stehen.
• Bleiben Sie mit den Füßen immer auf Ihrem Fahrzeug, wenn Sie fahren.
• Gehen Sie immer vorsichtig vor, wenn Sie Ihren
Scooter fahren, vor allem, wenn Sie sich einem Abhang nähern.
• Gehen Sie immer vorsichtig vor, wenn Sie über unebene Flächen fahren.
Transport
• Bleiben Sie NICHT auf Ihrem Scooter sitzen, wenn
dieser in einem Fahrzeug, transportiert wird.
Machen Sie Ihren Scooter immer fest und benutzen Sie einen Sitz im Fahrzeug.
• Zum Verladen des Scooters verwenden Sie eine
Rampe. Falls erforderlich können Sie den Scooter
auch über eine Stufe o.ä. heben. Hierzu sind mindestens zwei Personen erforderlich. Heben Sie
den Scooter nur an festen Rahmenteilen, vorn und
hinten unter der Verkleidung an. Das Heben ist aus
Sicherheitsgründen nur OHNE Benutzer erlaubt.
4
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 5
• Fahren Sie mit Ihrem Scooter NIE durch tieferes
Gewässer und reinigen Sie Ihren Scooter nie
mit einem Dampfstrahler.
• Setzen Sie den Scooter niemals über einen längeren Zeitraum der direkten Sonneneinstrahlung
oder anderen Hitzquellen aus. Es besteht u. U. Verbrennungsgefahr an der Sitzoberfläche.
• Setzen Sie den Scooter niemals über einen längeren Zeitraum extremer Kälte aus. Eine Schädigung
des Anwenders oder des Rollstuhls ist dann nicht
auszuschließen.
Elektromagnetische Interferenz
Motorbetriebene Scooter können anfällig für elektromagnetische Störungen, z. b. durch elektromagnetische Energie, die von Quellen wie Funk- und Fernsehsendern, Amateur Funksender, Funksprechgeräte
oder Handys ausgestrahlt werden, sein. Die Störungen
(durch Funkwellen) können das Lösen der Bremsen,
das selbstständige Fortbewegen in unbeabsichtigte Richtungen bei einem motorbetriebenen Scooter
auslösen. Sie können das Steuerungssystem eines motorbetriebenen Scooters auch dauerhaft schädigen.
Einlagerung
Achten Sie darauf, das Elektromobil mit Sitz in Vorwärtsposition, ausgeschaltet und mit ausgebauter
Batterie und ausgestecktem Ladegerät einzulagern.
Lagern Sie das Elektromobil in Räumlichkeiten ein, die
vor direktem Sonnenlicht, Wasser oder Feuchtigkeit
geschützt sind.
Teilnahme am Straßenverkehr
Ihr Scooter ist eine leistungsstarker Maschine. Sie
können mit ihm auf dem Gehweg oder Fahrradweg am
Straßenverkehr teilnehmen. Beachten sie bitte Folgendes: Sie müssen in jedem Fall dafür sorgen, dass ihr
Scooter in einwandfreien Zustand ist. Dazu gehört:
• Eine funktionstüchtige Bremsanlage.
• Passive Beleuchtung: weiße Reflektoren vorne,
rote Reflektoren hinten und gelbe oder weiße Reflektoren seitlich.
• Aktive Beleuchtung: weiße Scheinwerfer vorne,
rote Rücklichter hinten, weiße oder gelbe Blinker
als Fahrtrichtungsanzeiger.
Da ihre Geschwindigkeit im Straßenverkehr unterschätzt werden könnte oder sie von anderen Verkehrsteilnehmern evtl. übersehen werden könnten, sorgen
sie präventiv für Abhilfe:
Die Quellen der ausgestrahlten, elektromagnetischen
Störungen können allgemein in drei verschiedene
Arten eingestuft werden:
• Tragbare Sende- / Empfangsgeräte, deren Antenne
direkt auf die sendende Einheit angebracht
ist. Beispiele sind: CB – Funk - geräte,
Kleinfunksprechgeräte, Betriebsschutz-, Feuerund Polizei - Funkgeräte, Handys und andere
Personenkommunikationsgeräte.
Bemerkung: Einige Handys und ähnliche Geräte senden Signale, während sie angeschaltet sind, auch wenn
sie nicht benutzt werden!
• Mittelstrecken-Funkgeräte, wie solche in
Polizeiautos, Feuerwehrwagen, Krankenwagen
und Taxis. Diese haben die Antenne normalerweise
außerhalb des Fahrzeuges angebracht.
• Langstrecken - Funkgeräte, wie gewerbliche
Funksender (Radio- und Fernsehtürme) und
Amateurfunk.
Bemerkung: Andere tragbare Geräte, wie kabellose
Telefone, Laptops, UKW/AM Radios, Fernseher, CDSpieler oder Kassettenrekorder und kleinere Apparate,
verursachen soweit wir wissen keine Probleme bei
den motorbetriebenen Scootern.
Lebensdauer
• Tragen sie helle, reflektierende Kleidung und legen
sie ihren Sicherheitsgurt an.
• Befestigen sie evtl. ein Signalfähnchen an einem
flexiblen Mast am Scooter. Diese Fähnchen sind im
Fahrradzubehörgeschäft erhältlich.
• Fahren sie stets defensiv und „denken sie für andere
Verkehrsteilnehmer mit“.
Zweckbestimmung
Der Elektroscooter ist für den Außenbereich für Personen
mit eingeschränkter Gehfähigkeit konzipiert. Somit ist
er in der Lage Strecken und Hindernisse im Außenbereich zu überwinden. Er wird nach DIN EN 12184 in
die Kategorie C eingestuft. Seine maximale Zuladung
beträgt 135 kg.
Unser Unternehmen geht bei diesem Produkt von ei
Produktlebensdauer von fünf Jahren aus, soweit das
Produkt innerhalb des bestimmungsgemäßen Gebrauchs eingesetzt wird und sämtliche Wartungs- und
Servicevorgaben eingehalten werden.
Diese Lebensdauer kann sogar überschritten werden,
wenn das Produkt sorgfältig behandelt, gewartet, gepflegt und genutzt wird und sich nach der Weiterentw
icklung der Wissenschaft und Technik nicht techni-
sche Grenzen ergeben.
Die Lebensdauer kann sich durch extremen Gebrauch
und unsachgemäße Nutzung allerdings auch erheblich
verkürzen. Die Festlegung der Lebensdauer durch un
Unternehmen stellt keine zusätzliche Garantie dar.
ner
ser
5
Page 6
Haftungsausschluss
Garantiebestimmungen
Drive Medical lehnt jede Verantwortung von persönlichen Verletzungen oder Sachbeschädigung, die das
Ergebnis von unsachgemäßer oder unsicherer Nutzung
ihrer Produkte sind, ab. Mechanische oder elektrische
Mängel werden auf der Basis einer Schadenshaftpflicht
behandelt. Das Teil oder die Teile werden ersetzt oder
repariert, aber Drive Medical kann für den Schaden
oder die Verletzungen nicht verantwortlich gemacht
werden.
Die folgenden Richtlinien sind vorgesehen, um Ihnen
bei der sicheren Nutzung Ihres Scooters zu helfen. Sollten Sie weitere Fragen in Bezug auf eine korrekte Nutzung Ihres Scooters haben, nehmen sie gerne jederzeit
mit uns Verbindung auf.
Verantwortlichkeit
Wir können uns als Hersteller nur dann für die Sicherheit, Zuverlässigkeit und Gebrauchstauglichkeit des
Scooters verantwortlich betrachten, wenn:
• Änderungen, Erweiterungen, Reparaturen und
Wartungsarbeiten nur von solchen Personen
ausgeführt werden, die von uns dazu ermächtigt
wurden.
• Der Scooter unter Beachtung aller Gebrauchs-
hinweise benutzt wird.
Konformitätserklärung
Die Drive Medical GmbH & Co. KG. erklärt als Hersteller
des Produkts, dass der Elektroscooter „Supreme“ vollständig den Anforderungen der Europäischen Richtlinie 93/42/EWG für Medizinprodukte entspricht.
Garantie
Garantieleistungen beziehen sich auf alle Mängel des
Elektroscooter, die nachweislich auf Material- oder
Her
stellungsfehler zurückzuführen sind.
Jede Arbeit oder Einbau von Ersatzteilen muss durch
einen autorisierten Drive Medical Händler / Kundendienstmitarbeiter durchgeführt werden.
Damit die Garantie gilt, wenn Ihr Scooter Kundendienst
benötigt, wenden Sie sich bitte an Ihren Drive Medical
Händler / Kundendienstmitarbeiter.
Sollte aufgrund eines Herstellungs- oder Materialfehlers
innerhalb von 24 Monaten nach Empfang des Scooters
ein Teil des Scooters Reparatur benötigen oder der
Scooter muss ganz oder teilweise ersetzt werden, dann
werden Ersatzteile kostenlos geliefert.
Hinweis: Diese Garantie ist nicht übertragbar.
Die reparierten oder ersetzten Teile werden durch
diese Garantie für den Garantiezeitraum des Scooters
gedeckt.
Verschleißteile werden im Allgemeinen während der
normalen Garantiezeit nicht gedeckt, es sei denn, die
Artikel benötigen eine Reparatur oder einen Ersatz, die
als eine eindeutige direkte Folge eines Herstellungsoder Materialfehlers notwendig wurden.
Verschleißteile sind (unter anderem): Polster, Reifen
und Batterien.
Die oben genannten Garantiebestimmungen gelten für
einen neuen Scooter, der zum vollständigen Verkaufspreis erworben wurde. Wenn Sie unsicher sind, ob Ihr
Scooter durch die Garantie gedeckt ist, erkundigen Sie
sich bei dem Kundendienstmitarbeiter.
Unter normalen Umständen wird keine Verantwortung
übernommen, wenn der Scooter als direkte Folge von
Folgendem nicht funktioniert:
• Der Scooter oder ein Teil von ihm wurden nicht in
der Übereinstimmung mit den Empfehlungen des
Herstellers gewartet.
• Es wurden keine Originalteile verwendet.
Für unseren Elektroscooter übernehmen wir eine
Garantie von 24 Monate. Ausgeschlossen von der
Ga
rantie sind Teile, die dem normalen Verschleiß
unterworfen sind.
Achtung: Nichtbeachtung der Betriebsanleitung sowie
unsachgemäß durchgeführte Wartungsarbeiten als
auch insbesondere technische Änderungen und
Er
gänzungen (Anbauten) führen zum Erlöschen
sowohl der Garantie als auch der Produkthaftung
allgemein.
6
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
• Der Scooter oder ein Teil wurden infolge Fahrlässigkeit, Unfall oder unsachgemäßer Verwendung
beschädigt.
Bitte beachten Sie, dass die Kontaktangaben Ihres
örtlichen Kundendienstmitarbeiters im Feld auf Seite
15 stehen. Im Falle, dass Ihr Scooter Kundendienst
benötigt, wenden Sie sich an ihn und geben Sie alle
relevanten Details an, damit dieser schnell handeln
können.
Der Hersteller behält sich das Recht vor, Gewichte,
Maße oder sonstige in diesem Handbuch angegebenen technischen Daten zu ändern.
Page 7

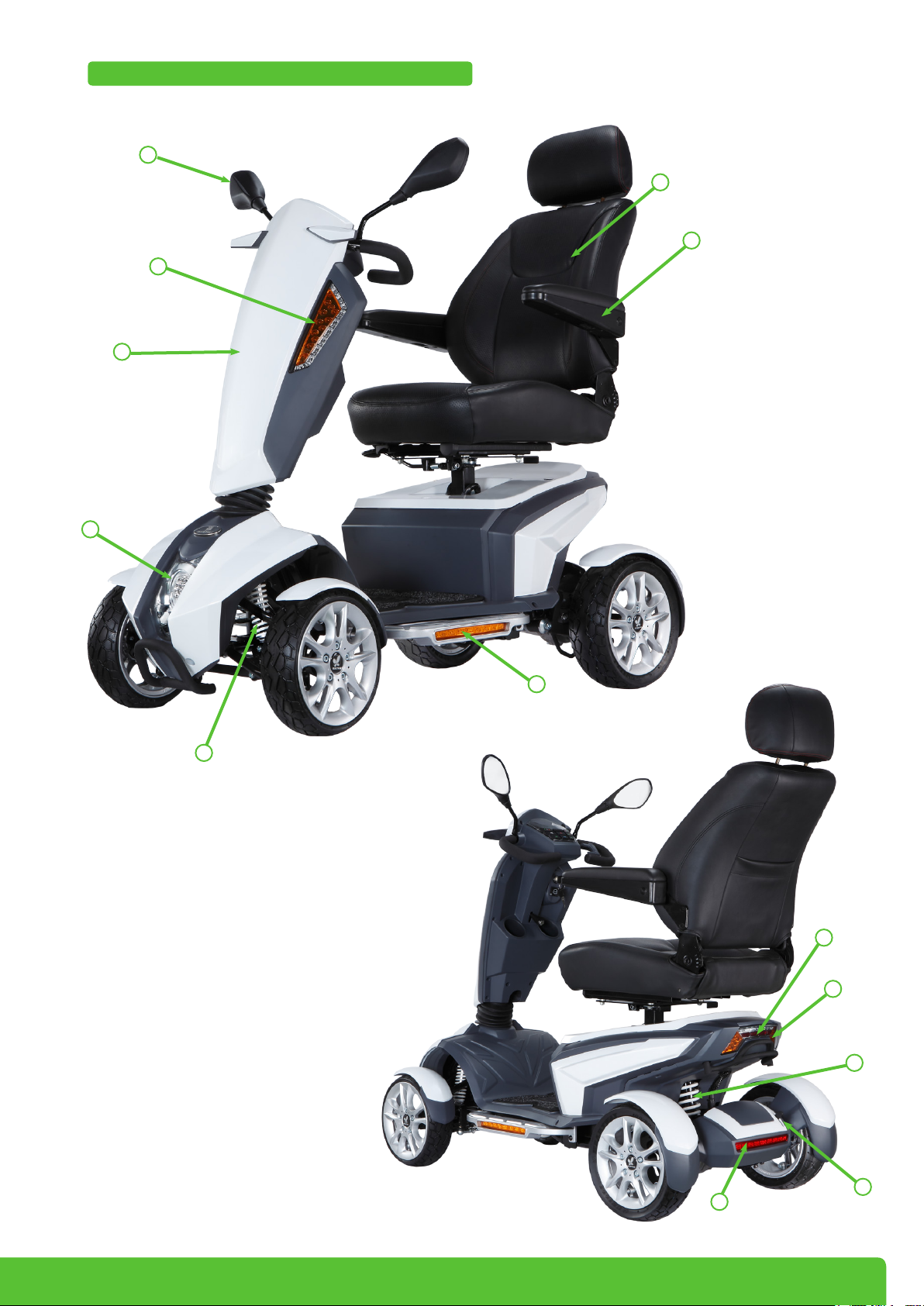

Beschreibung der Teile
7
6
5
1
8
4
3
1. Sitz
2. Schwellerbeleuchtung
3. Federung vorn
4. Scheinwerfer
5. Lenksäule
6. Tagfahrlicht
7. Rückspiegel
8. Armlehne
9. Blinker hinten
10. Rücklicht
11. Federung hinten
12. Freilaufhebel
13. Reflektoren hinten
2
10
9
11
12
13
7
Page 8
Lieferumfang
1. Elektroscooter Supreme
2. Bedienungsanleitung
3. Ladegerät
4. Warndreieck inkl. Halterung

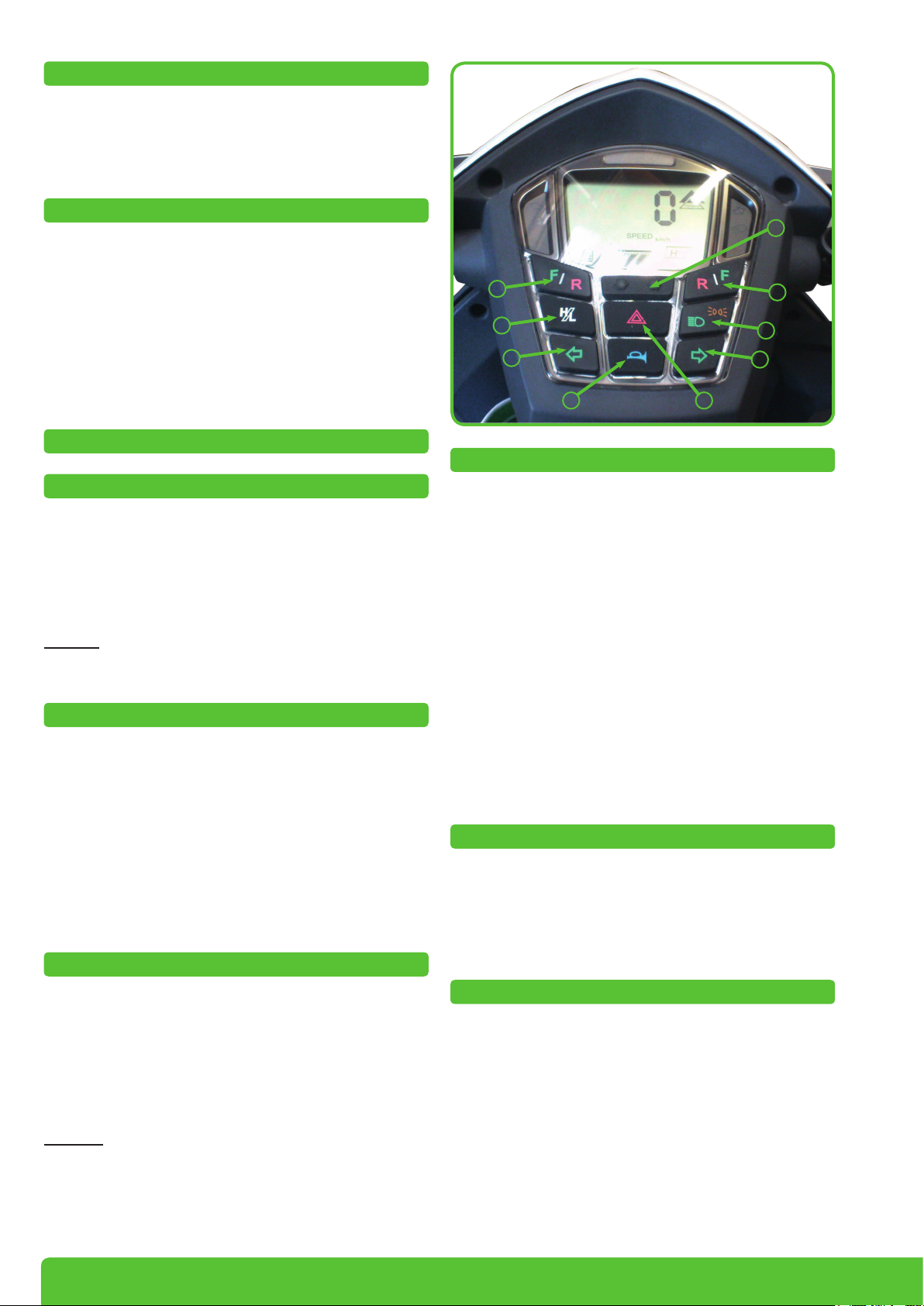

Instrumententafel
1. Links (F/R): Vorwärtssteuerung
2. Rechts (F/R): Rückwärtssteuerung
3. Geschwindigkeitsschalter: (Hoch (H)/Niedrig (L)
4. Lichtschalter
5. Blinker links
6. Blinker rechts
7. Hupe
8. Warnblinker
9. Modus (links) / Einstellen (rechts)
Bedienung des Scooters
Zündschlüssel
Um das Elektromobil zu starten, drehen Sie den
Schlüssel nach rechts; die Instrumententafel wird nun
beleuchtet. Drehen Sie den Schlüssel zum Ausschalten
nach links; die Instrumententafel schaltet ab und der
Schlüssel kann abgezogen werden.
Warnung: Schalten Sie die Zündung nicht aus, während
Sie fahren, da dies zu einem sofortigen Stopp und einer
möglichen Beschädigung oder Verletzung führt.
Fahrhebel
9
1
3
5
87
2
4
6
Einstellung der Geschwindigkeit
Die Höchstgeschwindigkeit wird an der Instrumententafel Display angezeigt.
Wenn das Elektromobil in Innenräumen oder im
Fußgängerbereich (z. B.. auf Bürgersteigen oder
in Einkaufszonen) benutzt wird, sollte die niedrige
Geschwindigkeitseinstellung gewählt werden. Wenn
das Elektromobil auf der Straße benutzt wird, kann die
hohe Geschwindigkeitseinstellung gewählt werden.
Um die hohe Geschwindigkeit zu wählen, drücken Sie
Taste Nr. 3 der Symbol „Niedrige Geschwindigkeit“ wird
angezeigt.
Das Elektromobil wird angetrieben, indem der Fahrer
den Fahrhebel seitlich an der Instrumententafel bedient. Sie können, indem Sie einmal auf die F/R-Taste
drücken, zwischen dem Vorwärts- oder Rückwärtsmodus umschalten. Wenn Sie diese Taste erneut drücken,
fährt der Scooter in die andere Richtung. Je weiter der
Fahrhebel gedrückt wird, desto schneller fährt das
Elektromobil. Um das Elektromobil anzuhalten, lassen
Sie den Fahrhebel los; die elektromagnetische Bremse
wird automatisch betätigt.
Bremsen
Die elektromagnetische Bremse stoppt das Elektromobil,
wenn den Fahrhebel losgelassen wird. Die Bremse wird
auch automatisch ausgelöst, wenn das Elektromobil
abgeschaltet wird. Im Notfall kann der Benutzer das
Elektromobil anhalten, indem er die Kabelbremse links
am Griff der Lenkstange betätigt.
Warnung: Schalten Sie das Fahrzeug auf Gefällestrecken
niemals in den Leerlauf. Die Bremsen greifen in diesem
Fall nicht.
Um die niedrige Geschwindigkeit zu wählen, drücken
Sie Taste Nr. 3 erneut, dann wird der Symbol „Niedrige
Geschwindigkeit“ angezeigt.
Blinkerknöpfe
Benutzen Sie die jeweiligen Blinker, wenn Sie um eine
Kurve fahren, um Ihren Fahrtweg anzuzeigen. Drücken
Sie den rechten oder linken Blinkerknopf einmal, um den
jeweiligen Blinker zu bedienen. Drücken Sie denselben
Knopf erneut, um den Blinker auszuschalten.
Lichtknopf
Drücken Sie den Lichtknopf / Rücklicht (Taste Nr. 4)
einmal, um die Scheinwerfer einzuschalten. Drücken
Sie den Lichtknopf erneut, um die Scheinwerfer
auszuschalten. Die LCD-Rücklichter werden zusammen
mit dem Frontscheinwerfer ein- / ausgeschaltet.
8
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 9
Warnblinkknopf
Drücken Sie den Warnblinkknopf einmal, um die Warnblinkanlage einzuschalten. Drücken Sie den Knopf
erneut, um die Funktion auszuschalten. Bei der Betätigung lässt die Warnblinkfunktion alle Blinker blinken
und ein Warnton ertönt.
3. Drücken Sie auf den Knopf, um die Höhe der Kopfstütze einzustellen
4. Drehen Sie den Schwenkhebel nach unten, um
den Sitz zu drehen.
5. Drücken Sie den vorderen Hebel nach oben, um
den Sitz vorwärts und rückwärts zu bewegen.
Hupe

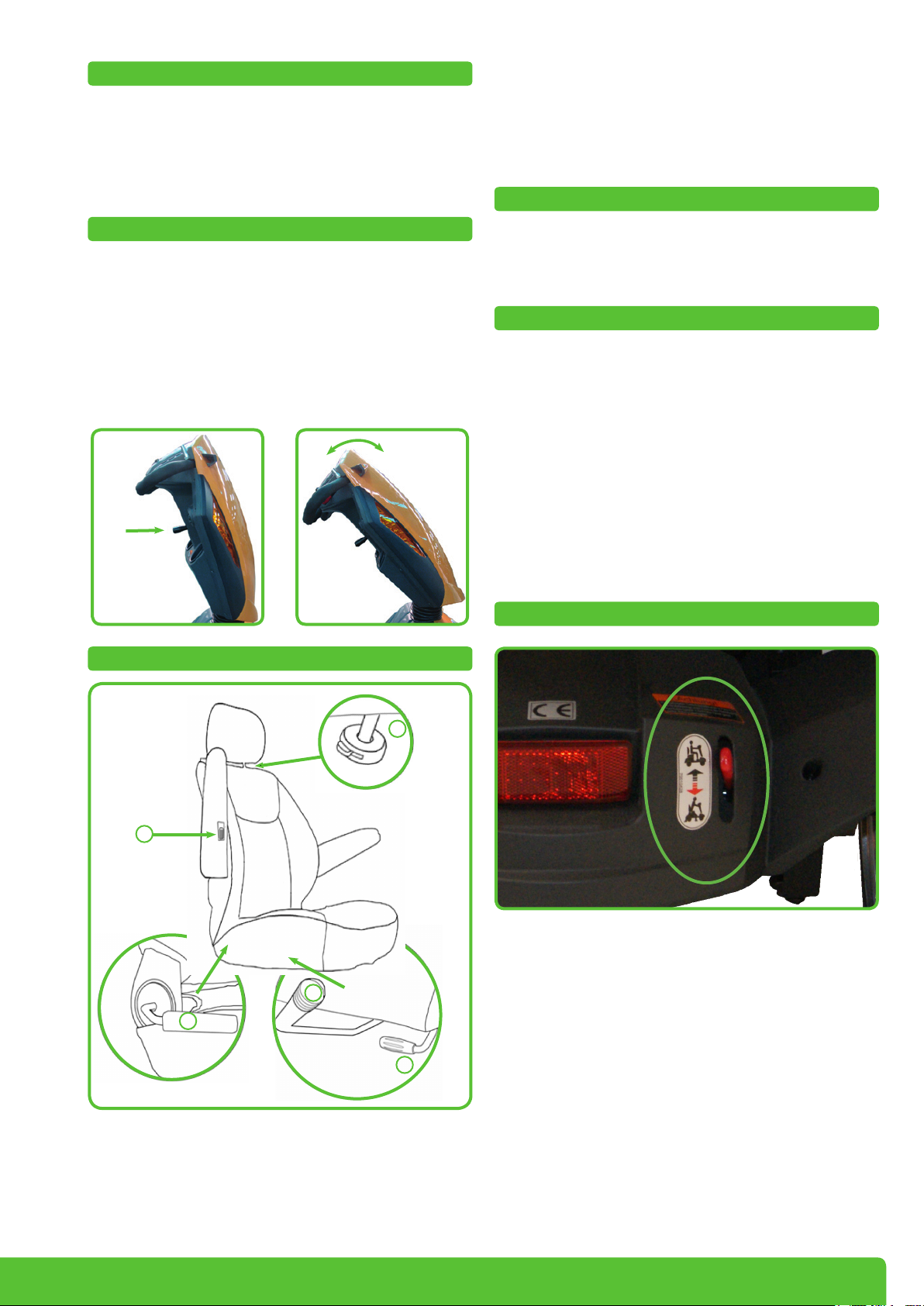

Einstellung der Lenkstange
Die Lenkstange kann in verschiedenen Positionen eingestellt werden.
1. Drücken Sie den Hebel nach unten an der Elektromobillenkstange, und bewegen Sie sie in die von
Ihnen gewünschte Position.
2. Lassen Sie den Hebel los, um die Lenkstange zu
verriegeln.
Sitz / Armlehne
Drücken Sie den Hupenknopf, um die Hupe erklingen
zu lassen und nehmen Sie den Finger vom Knopf, um
das Hupen zu beenden.
Leerlaufhebel
Der Leerlaufhebel ermöglicht ein Loslösen der
automatischen Bremse, so dass das Elektromobil per
Hand geschoben und/oder manövriert werden kann.
Im Leerlaufmodus greifen die Bremsen nicht, deshalb
sollte er nicht verwendet werden, wenn:
1. Jemand auf dem Elektromobil sitzt
2. Das Elektromobil unbeaufsichtigt zurückgelassen
wird
3. Das Elektromobil an einem Gefälle steht
Fahrmodus / Leerlaufmodus (eingelegt)
3
1
4
2
5
1. Die Höhe der hochschwenkbaren Armlehne kann
durch das Drehen des Einstellrades eingestellt
werden.
2. Nehmen Sie die Einstellungen für die Neigung der
Rückenlehne am Hebel der Rückenlehne vor.
Fahrmodus:
Bewegen Sie den Hebel nach oben und das Elektromobil wird durch den Motor angetrieben.
Leerlaufmodus:
Bewegen Sie den Hebel nach unten. Das Elektromobil
kann jetzt per Hand geschoben / bewegt werden.
9
Page 10

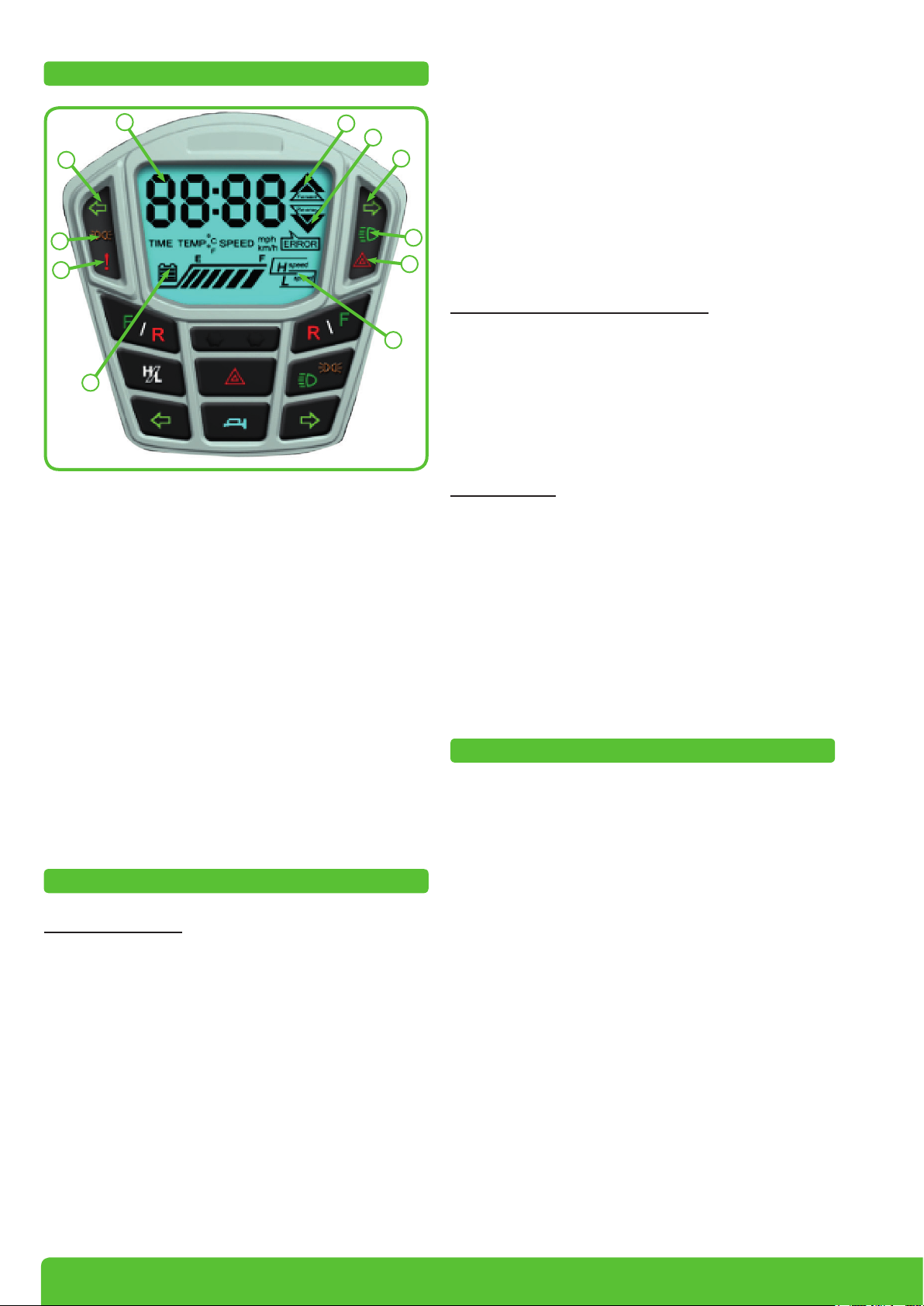

Instrumententafel Anzeige
1
9
8
7
10
„km/h & MPH“ einzugeben.
(3) Wenn die Anzeige „km/h“ oder „mph“ blinkt:
2
3
4
Drücken Sie auf SET, um “km/h” oder “MPH” auszuwählen, dann drücken Sie auf. MODE, um den „Einstellmodus“ für „°C / °F“ einzugeben.
(4) Wenn die Anzeige „°C“ oder „°F“ blinkt:
5
Drücken Sie auf SET, um °C oder °F auszuwählen.
6
Verlassen des Einstellungsmodus: Auto speichert,
wenn die unten beschriebene Situation stattfindet, im
11
Einstellmodus den letzten eingestellten Wert. Dann können Sie zu dem allgemeinen Bedienmodus wechseln.
(1) Keinerlei Betrieb der AFJ-Taste für 20 Sek.
(2) Drücken Sie gleichzeitig für mehr als 2 Sekunden
auf MODE und SET.
1. Geschwindigkeit Anzeige | Temperatur Anzeige |
Uhr Anzeige | Fehler Anzeige: Die Anzeige werden
aktiviert durch den druck auf den Knopf Mode (Taste Nr. 9 siehe S. 8)
2. Vorwärtssteuerung: Vorwärtsmodus. Das Signal ist
immer eingeschaltet.
3. Rückwärtssteuerung: Rückwärtsmodus. Das Signal
blinkt.
4. Blinker rechts: Blinkmodus, grünes LED
5. Scheinwerfer: „Stromspar-“-Modus, grünes LED
6. Warnblinker: Alle Blinker blinken | Rote LED
7. Fehlercode: Anzeige mit 7 Segmenten (1 stellig) +
Warnungssymbol | Rote LED
8. Rücklicht: „Brems- / Rücklicht-“-Modus, orangenes
LED
9. Blinker links: Blinkmodus, grünes LED
10. Batterieanzeige
11. Hohe Geschwindigkeit / Niedrige Geschwindigkeit
Modus und Set Tasten
Einstellungsmodus: Drücken Sie gleichzeitig für mehr
als 2 Sekunden auf MODE und SET, um den „Einstellmodus” einzugeben. Dann beginnen „Stunde: MIN“ zu
blinken.
(1) Wenn die Anzeige „Stunde“ blinkt:
Betriebsstatus: ((1) „Stunde: Min“, „km/h“ oder „MPH“,
„°C“ oder „°F“ bieten eine periodische Tastenfunktion.
(2) Wenn Sie „Stunde: Min“ einstellen, drücken Sie auf
SET, um die Anzahl zu erhöhen. Wenn Sie für mehr als
2 Sekunden auf SET drücken, wird die Anzahl solange erhöht, bis Sie die Taste wieder loslassen. Der Wert
wird mit einer periodischen Tastenfunktion eingestellt
(nur 2 Sekunden von 0 bis 9).
* Wenn „Stunde“ auf weniger als 10 eingestellt ist, wird
die denäre „0” nicht angezeigt.
Batterieanzeige
Der Batterieladezustand kann an der Instrumententafel abgelesen werden. Bei vollständig aufgeladener
Batterie sind alle Segmente der Anzeige aufgefüllt. Die
Anzahl der Segmente, die aufgefüllt sind, nimmt mit abnehmendem Strom ab.
Wenn die verbleibende Kapazität weniger als 30 % beträgt, ertönt ein Warnton (zwei kurze Töne „Be-Be“) in
einem Intervall von 5 Sekunden.
Während: Schlüssel auf Position OFF (AUS), Lade-Modus und Schlaf-Modus wird kein Warnton erzeugt.
Drücken Sie auf SET, um die Anzahl zu erhöhen, dann
drücken Sie auf MODE, um den „Einstellmodus“ für die
„MIN“ einzugeben.
(2) Wenn die Anzeige „MIN“ blinkt:
Drücken Sie auf SET, um die Anzahl zu erhöhen, dann
drücken Sie auf MODE um den „Einstellmodus“ für die
10
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 11
Laden der Batterien
1
2
3
4
1. Stellen Sie sicher, dass die Ausgangsspannung
des Ladegeräts die gleiche wie bei der verbundenen Batterie ist.
2. Stecken Sie das Stromkabel ein. Die LED-Anzeige
zeigt mit einem grünen Blinken an, dass der Wechselstrom eingeschaltet ist.
3. Verbinden Sie das Ladegerät mit der Batterie.
4. Starten Sie den Ladevorgang; wir verweisen auf
Punkt 4 LED-Anzeige.
5
LED-Anzeige
1. Grün blinkt: Strom eingeschalten
2. Orange: Ladeprozess im Gang
3. Orange blinkt: Vorladen
4. Grün & Orange blinkt: Zu 80 % aufgeladen
5. Grün blinkt: Voll aufgeladen (Erhaltungsladung)
6. Rot blinkt: Defekt

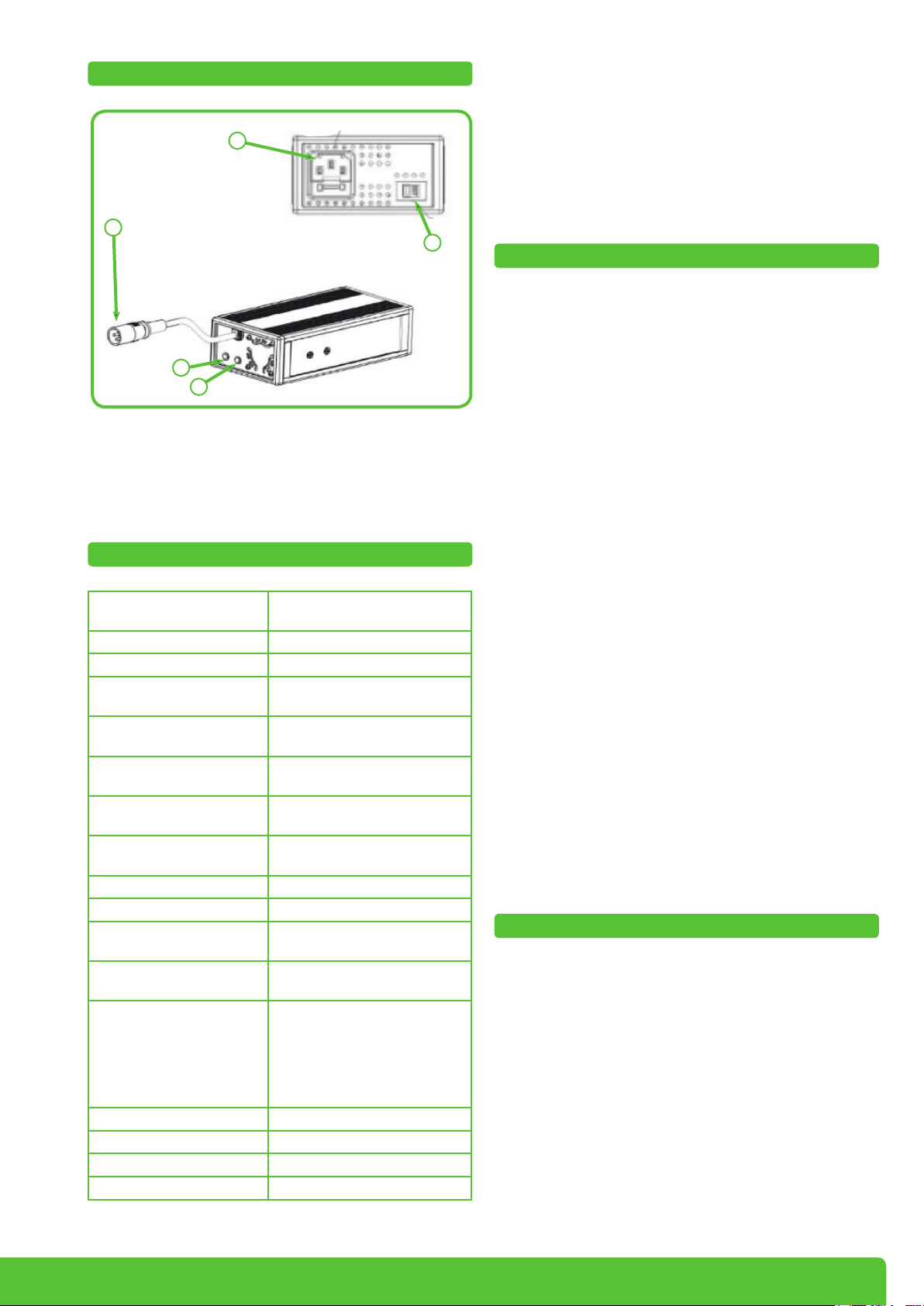

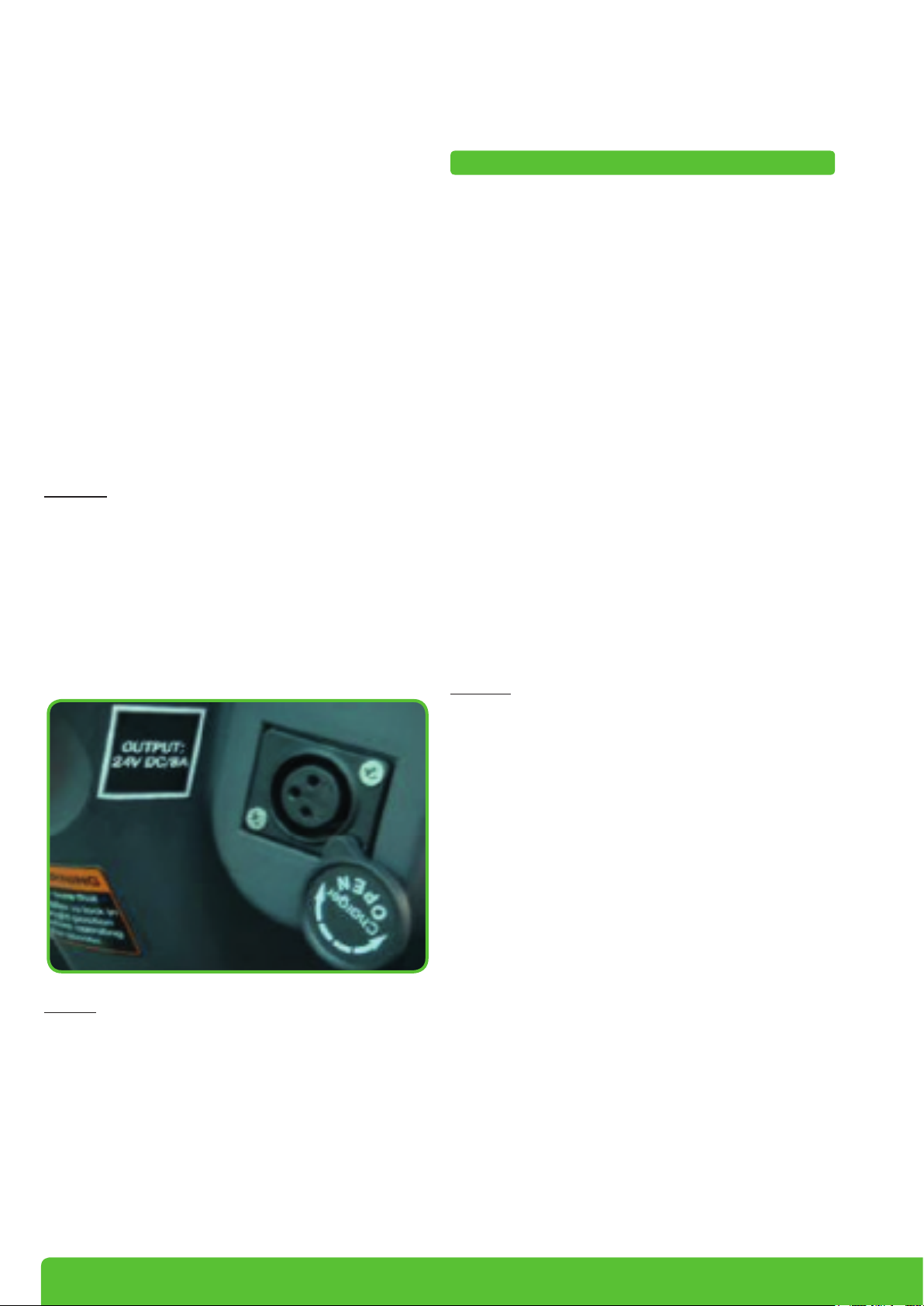

1. Netzkabel
2. Anschlussstecker für Batterie
3. LED - Anzeige: Laden
4. LED - Anzeige: Power
5. Eingangsspannung Regler
Spezifikation (Batterie)
ELEMENT BATTERIELADEGERÄT
(SCHALT-MODUS)
Modell 4C24050A
Ausgangsstrom (Gleichstrom) 5 A
Ladestromspannung (Gleichstrom
Flussstromspannung (Gleichstrom)
Eingangsstrom (Wechselstrom)
Eingangsspannung (Wechselstrom)
Effizienz Wechselstrom – Gleichstrom
Betriebstemperatur 0° C ~ 40° C
Leistung Umschaltmodus
Ladeart Konstanter Strom, konstante
Batterieanwendung 24 V wiederaufladbare Blei-
Ausgangserkennung 1. Kurzschlussschutz
Betriebstemperatur 0~ 40 Grad (Celsius)
Abmessungen L 190 × B 100 × H 55 mm
Gewicht 965 g
Farbe schwarz
28,8 V
27,6 V
4/2 A
115 Vac oder 230 Vac 50/60
Hz (manuell ausgewählt)
80 % min
Zweistufenspannung
batterie (20Ahr ~ 60Ahr)
2. Ausgangsspannung /
Strombegrenzung
3. Rückleistungsschutz
4. Überhitzungserkennung
• Die rote Anzeige leuchtet weiter:
1 V < Batteriespannung < 9 V
• Die rote Anzeige leuchtet weiter X 2:
a) falsche Verbindung
b) Kurzschluss
c) VBAT <16V
• Die rote Anzeige leuchtet weiter X 3:
a) VBAT > 28.8V (kann die Batterie nicht laden),
b) Batterie und Jimmy sind defekt.
• Die rote Anzeige leuchtet weiter X4:
a) das Ladesystem ist defekt,
b) die Batterie ist zum Teil defekt
• Die rote Anzeige leuchtet weiter X5:
a) Die Ladestunden gehen über 24 Stunden hinaus.
• Die rote Anzeige leuchtet weiter X6:
a) Batteriespannung < 16V (12V Batterie)
• Die rote Anzeige leuchtet weiter X7:
a) es entsteht während des Ladens der Batterie
eine ungewöhnliche Temperatur.
Fehlersuche
1. Wenn die grüne Anzeige nicht aufleuchtet:
Überprüfen Sie den Stromeingang. Wenn dies
funktioniert, ist das Batterieladegerät möglicherweise defekt.
2. Wenn die grüne Anzeige kontinuierlich blinkt und
nicht zum Ladeprozess wechselt:
Überprüfen Sie, ob der Batteriestecker ordentlich
angeschlossen ist.
Überprüfen Sie, ob es am Anschluss zur Batterie
einen Kurzschluss gibt.
Wenn der Anschluss zur Batterie keine Fehler aufweist, ist möglicherweise das Batterieladegerät
defekt.
11
Page 12
3. Wenn die rote Anzeige kontinuierlich blinkt:
Überprüfen Sie, ob der Batteriestecker umgekehrt
angeschlossen wurde.
Überprüfen Sie, ob es am Anschluss zur Batterie
einen Kurzschluss gibt.
Überprüfen Sie, ob die Umgebungstemperatur zu
niedrig ist (0°C).
Falls die rote Anzeige weiterhin blinkt, ist das Batterieladegerät möglicherweise defekt.
Wenn der Scooter für einen längeren Zeitraum nicht benutzt wird, sorgen Sie dafür, dass die Batterien mindestens einmal im Monat aufgeladen werden, um eine Verschlechterung des Zustands der Batterie zu vermeiden.
Batteriewechsel
• Entfernen Sie die Batterieabdeckung und den Sitz.
• Lösen Sie den Batteriebefestigungsgurt.
4. Der Ladeanzeiger (orange) kann nicht zu Grün
wechseln:
Die Batterie könnte defekt sein, bitte beenden
Sie den Ladevorgang und lassen Sie die Batterie
reparieren.
5. Wenn die Ladeanzeige (orange) sofort zu Grün
(voll aufgeladen) wechselt:
Die Batterie könnte bereits voll aufgeladen sein.
Wenn die Batterie nicht voll aufgeladen ist, könnte
sie defekt sein.
Achtung:
1. Lesen Sie die gesamte Anleitung und alle Warnhinweise, bevor Sie das Batterieladegerät benutzen.
2. Benutzen Sie das Batterieladegerät an einem gut
belüfteten Ort.
3. Laden Sie nur wiederaufladbare Blei-Säure-Batterien
und Gel-Batterien auf, um die Gefahr von Verletzungen zu vermeiden.
4. Bitte schalten Sie nach dem Aufladen den Strom
ab.
• Lösen Sie ordnungsgemäß die Batteriegurte.
• Lösen Sie die Batterie, indem Sie zwei graue
Hauptanschlüsse und drei kleinere Anschlüsse
(zwei weiße und einen roten Anschluss) lösen.
• Entfernen Sie die alten Batterien aus dem
Batteriefach.
• Geben Sie in jedes Batteriefach eine neue Batterie.
• Schließen Sie die grauen Anschlüsse wieder an.
• Überprüfen Sie die Terminalmuffen auf ihre korrek-
te Position hin.
• Schließen Sie den Batteriebefestigungsgurt wieder
an.
• Bringen Sie die Batterieabdeckung und den Sitz
wieder an.
• Es ist zulässig, die Batterie und den Sitz vor einem
Transport zu entfernen.
Warnung!
Wichtig!
Laden Sie Ihre Batterien stets an gut belüfteten Orten
auf.
Das Batterieaufladegerät wurde ausschließlich für den
Gebrauch in Innenbereichen entworfen. Bitte schützen
Sie es vor Feuchtigkeit.
Um die beste Leistung zu erreichen, empfehlen wir Ihnen, beide Batterien gleichzeitig zu wechseln, falls diese zu schwach geworden sind.
• Bitte entfernen Sie erst die Anschlüsse, bevor Sie
die Batterie entfernen.
• Wenn Sie nasse oder schwitzige Hände haben,
tauschen Sie die Batterien bitte NICHT aus.
• Verwenden Sie bitte immer zwei Batterien des gleichen Typs und der gleichen
Amp-Stunden-Kapazität.
• Tauschen Sie beide Batterien immer zur gleichen
Zeit aus. Vermischen Sie bitte keine alten und neuen Batterien.
• Bewahren Sie Ihren Scooter nicht in einer feuchten Umgebung auf, da dies zu Schimmel und einer
schnellen Verschlechterung des Zustandes der
Polsterteile führen wird.
• Alle beweglichen Mechanismen werden von einer
einfachen Schmierung und Inspektion profitieren.
Für die Schmierung kann Vaseline oder Leichtöl
verwendet werden. Verwenden Sie jedoch nicht
zu viel Öl, da sonst Teppiche und andere Einrichtungen durch kleine Tropfen verschmutzt werden
könnten. Führen Sie stets eine allgemeine Inspektion aller Muttern und Schrauben durch, um zu
überprüfen, dass diese fest angezogen sind.
12
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 13
Pflege der Batterie
Sie sollten die Batterien nach jeder Benutzung des
Elektromobils aufladen, um eine maximale Batteriereichweite zu gewährleisten. Die Batterien sollten mindestens einmal wöchentlich aufgeladen werden, selbst
wenn das Elektromobil nicht benutzt wird.
Nach dem Aufladen oder Einsetzen einer neuen
Batterie bewegen Sie das Elektromobil über eine kurze
Strecke, um sicherzustellen, dass die Batteriekapazität
ausreichend ist.
In kalten Umgebungen kann die Batterie langsamer reagieren und die Reichweite verkürzt sich entsprechend.
Beim Befahren von Gefällen schwankt die Batterieanzeige. Dies ist ein normaler Vorgang.
Die Batteriereichweite verkürzt sich, wenn Steigungen oder unebenes Gelände befahren wird, da das
Elektromobil mehr Kraft benötigt.
Kabel im Batteriekasten eingeklemmt werden, was wiederum zu einem Ausfall des elektronischen Systems
führen kann.
Stellen Sie sicher, dass die Batteriekabel an den richtigen Batteriepolen angeschlossen sind.
Empfehlungen:
Falls erforderlich, bitten Sie Ihren Händler bei der Wartung und beim Ersatz der Batterie um Hilfe.
1. Stellen Sie sicher, dass die Batteriekabel richtig
angeschlossen sind und befestigen Sie die
Abdeckung erneut.
2. Verwenden Sie die Batterie nicht zum Aufladen
von Telekommunikationsgeräten oder anderen
Artikeln.
3. Die Batterieleistung variiert mit den Bedingungen
im Freien, die Fahrleistung ist im Winter geringer.
Wenn das Fahrzeug über einen längeren Zeitraum
nicht gefahren wird, laden Sie die Batterie bitte
mindestens einmal in der Woche.
4. Ersetzen Sie beide Batterien gleichzeitig.
Die Batterien sollten nicht länger als 24 Stunden geladen werden.
Die Batterien sind versiegelt und müssen dementsprechend nicht mit Wasser aufgefüllt werden.
Die Batterien sollten regelmäßig auf Sauberkeit überprüft werden. Bitte lesen Sie hierzu den späteren Abschnitt dieses Handbuchs.
Reinigen der Batterie
Wenn die Batterien durch Wasser, Batteriesäure, Staub
oder andere Substanzen verschmutzt sind, entladen
sie sich schnell. Die mit dem Elektromobil gelieferten
Batterien sind versiegelt und als solche wartungsfrei
und auslaufsicher. Befolgen Sie bitte die folgenden
Schritte zum Reinigen der Batterie.
• Stellen Sie den Betriebsschalter des Scooters auf
„OFF“.
• Entfernen Sie den Sitz und die Staubabdeckung.
• Entfernen Sie die Verkleidung und ziehen
Sie den Anschluss für das Rücklicht und die
Signalleuchten.
• Verwenden Sie ein sauberes Tuch zum Reinigen
der verschmutzten Fläche.
• Nehmen Sie die Batterie heraus.
• Reinigen Sie die Batterie mit einem sauberen Tuch.
Wenn die Terminals mit einem weißen Pulver bedeckt sind, wischen Sie es bitte unter Verwendung
von etwas warmem Wasser ab.
Warnung:
Die Verkabelung für Bordnetz, Ladegerät und Batterien
sind werksseitig bereits gut untergebracht. Versuchen
Sie nicht, die Kabel selbst zu verlegen. Die unsachgemäße Verlegung der Kabel kann dazu führen, dass
Batterien und Reifen
Für Informationen zu den Batterien lesen Sie bitte Abschnitt
zum Aufladen und der Pflege der Batterien.
Der Reifenzustand wird dadurch beeinflusst, wie Sie
das Elektromobil fahren und auf welchem Untergrund
es gefahren wird.
Bitte überprüfen Sie die Profiltiefe der Reifen regelmä
ßig. Ersetzen Sie die Reifen, wenn die Profiltiefe un-
ter 0,5 mm liegt.
Bei Luftbereifung sollt der Reifendruck für bestes Fahrverhalten bei ca. 26 PSI liegen (ca. 1,8 kg/cm).
Fahren auf der Straße
Prüfen Sie, ob der Sitz korrekt installiert ist und in Vorwärtsposition steht.
Stellen Sie sicher, dass die Lenkstange und der Sitz für
eine bequeme Fahrposition ausgerichtet sind.
Klappen Sie die Armlehnen herunter, damit Sie die
Arme darauf ablegen können.
Schalten Sie die Zündung ein. Falls erforderlich,
schal
ten Sie die Scheinwerfer ein.
Prüfen Sie die Batterieanzeige, um festzustellen, ob der
Strom für Ihre Fahrt ausreicht. Wenn Sie sich wegen der
Restenergie unsicher sind, laden Sie die Batterien bitte
vor der Fahrt auf.
Stellen Sie die Geschwindigkeitswahl auf eine Einstellung, die für Sie sicher und bequem ist.
Prüfen Sie, ob der Fahrhebel korrekt funktioniert.
13
Page 14
Prüfen Sie, ob die elektromagnetische Bremse korrekt
funktioniert.
Stellen Sie sicher, dass Ihre unmittelbare Umgebung
sicher ist, bevor Sie auf die Straße fahren. Stellen Sie
die niedrige Tempoeinstellung ein, wenn Sie auf dem
Bürgersteig oder in Innenräumen fahren.
Vorsicht:
Niemals die linke und rechte Seite des Fahrhebel
gleichzeitig drücken. Damit können Sie Ihr Elektromo-
bil nicht steuern und es kann zu Beschädigungen oder
Verletzungen kommen.
Schalten Sie die Zündung nicht aus, während Sie
fahren, da dies zu einem sofortigen Stopp und einer
möglichen Beschädigung oder Verletzung führt.
Wählen Sie nicht die Höchstgeschwindigkeit, wenn Sie
in Innenräumen fahren.
Dieses Produkt ist für den Wiedereinsatz geeignet.
Diese Bedienungsanleitung ist Teil des Scooters Supreme und muss bei Weitergabe unbedingt mitgegeben werden.
Bei der Aufbereitung sind die Vorgaben des Herstellers zu beachten und werden auf Anfrage zur Verfügung
gestellt.
Warnung:
Verwenden Sie keinen Schlauch und spritzen Sie kein
Wasser direkt auf das Elektromobil.
Verwenden Sie kein/e Benzin, Lösungen oder verdampfende Lösungen, da diese die Karosserieteile beschädigen könnten. Verwenden Sie kein Wachs.
Stellen Sie sicher, dass das Ladegerät entfernt wurde
und dass das Elektromobil ausgeschaltet ist, bevor Sie
es reinigen.
Stellen Sie die Geschwindigkeit nicht während des Fahrens um. Eine plötzliche Änderung der Geschwindigkeit
kann Sie und andere gefährden und Ihr Elektromobil
beschädigen.
Platzieren Sie keine magnetischen Gegenstände in der
Nähe der elektrischen Teile des Elektromobils, da dies
den sicheren Betrieb des Elektromobils beeinträchtigen könnte.
Seien Sie vorsichtig, wenn Sie bei hohem Verkehrsaufkommen oder in überfüllten Bereichen fahren.
Achten Sie beim Rückwärtsfahren auf Menschen und
Gegenstände hinter Ihrem Fahrzeug. Während des
Rückwärtsfahrens erzeugt das Elektromobil einen
akustischen Warnton.
Anhalten und Parken
Lassen Sie den Fahrhebel vollständig los. Das Fahrzeug bremst natürlich ab und stoppt.
Stellen Sie den Schalter auf (OFF). Ziehen Sie dann den
Schlüssel ab.
Inspektion und Instandhaltung
Überprüfungen und Instandhaltung
Ihr Elektromobil wurde so entwickelt, dass es nur minimale Instandhaltung erfordert. Wie alle motorisierten
Fahrzeuge erfordert es jedoch regelmäßige Wartungsarbeiten. Damit Sie viele Jahre Freude an Ihrem Elektromobil haben, empfehlen wir, die folgenden Wartungspunkte nach Plan zu befolgen.
Wöchentliche Überprüfung
Prüfen Sie die folgenden Punkte wöchentlich oder vor
dem Fahren. Wenn Sie eine Unregelmäßigkeit feststellen, wenden Sie sich an ihren Drive Medical Händler, um einen Rat zu erbitten oder eine Inspektion zu
vereinbaren.
Lenksäule: Stellen Sie sicher, dass diese nicht lose ist
und sich problemlos drehen lässt.
Geschwindigkeitsregler: Stellen Sie sicher, dass dieser
sich problemlos einstellen lässt.
Reinigung / Desinfektion / Wiedereinsatz
Das Elektromobil sollte regelmäßig gereinigt werden,
insbesondere, wenn Sie öfters auf Sand, Schotter und
auf anderen schmutzigen Untergründen fahren.
Verwenden Sie einen weichen, feuchten Lappen, um
Ihr Elektromobil sauber und staubfrei zu halten. Reinigen Sie das Elektromobil mit einem feuchten Lappen
und einem milden Reinigungsmittel.
Zur Desinfektion kann ein Sprühdesinfektionsmittel
verwendet werden, z.B. DescoseptAF oder BacillolAF.
14
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Fahrhebel: Stellen Sie sicher, dass das Elektromobil
fährt, wenn der Hebel gedrückt wird und anhält, wenn
der Hebel losgelassen wird.
Motor: Achten Sie auf ungewöhnliche Geräusche und
darauf, dass die elektromagnetischen Bremsen korrekt
funktionieren.
Leerlaufhebel: Stellen Sie die korrekte Funktion sicher.
Sitz: Achten Sie darauf, dass er sich leicht drehen lässt
und einrastet.
Reifen: Prüfen Sie die Profiltiefe und achten Sie auf Anzeichen von Beschädigungen, wie z. B. Risse.
Page 15
Monatliche Überprüfung
Führen Sie eine Sichtprüfung der Kabelstränge der
Steuerung durch. Achten Sie darauf, dass diese nicht
ausgefranst oder gekappt sind und keine Drähte
freiliegen.
• Prüfen Sie alle sechs Monate den Zustand der
Batterieanschlüsse. Achten Sie darauf, dass diese
nicht korrodiert und dass die Anschlüsse fest sind.
Tragen Sie regelmäßig einen dünnen Film Vaseline
auf die Anschlussflächen auf, um diese vor Korrosion zu schützen.
Halten Sie die Steuerung sauber und schützen Sie diese vor Regen oder Wasser.
Halten Sie die Radnaben frei von Fusseln, Haaren,
Sand und Teppichfasern.
Führen Sie eine Sichtprüfung des Reifenprofils durch.
Wenn dieses weniger als 1 mm beträgt, lassen Sie die
Reifen bitte bei Ihrem Händler vor Ort tauschen.
Alle Polster können mit warmem Wasser und einer
milden Seifenlösung gereinigt werden. Prüfen Sie den
Sitz und die Rücklehne gelegentlich auf Durchhängen,
Schnitte und Risse. Bei Bedarf ersetzen. Parken Sie Ihr
Elektromobil nicht unter feuchten oder dunstigen Bedingungen, da dies zu Schimmelbildung und einer raschen Verschlechterung der Polsterungsteile führt.
Alle beweglichen Mechanismen werden durch eine einfache Schmierung und Überprüfung instand gehalten.
Schmieren Sie mit Vaseline oder einem leichten Öl. Verwenden Sie nicht zu viel Öl, da kleine Tropfen zur Fleckenbildung führen und Teppiche, Verkleidungen etc.
beschädigen können. Prüfen Sie stets allgemein, ob
alle Muttern und Schrauben festgezogen sind.
Inspektionsheft
Um sicherzustellen, dass Ihr Elektromobil korrekt gewartet wird, lassen Sie dieses regelmäßig von Ihrem
Drive Medical Händler durchsehen. Wir empfehlen, das
Elektromobil wenigstens einmal jährlich warten zu lassen. Dieser Service ist nicht kostenfrei.
Eine Kopie dieser Inspektionsliste befindet sich auf der
Rückseite dieses Handbuchs. Kopien des Inspektionsplans können von Berechtigten bei Drive Medical angefordert werden.
Selbst wenn das Elektromobil nicht benutzt wurde, sollte es dennoch einmal jährlich inspiziert werden.

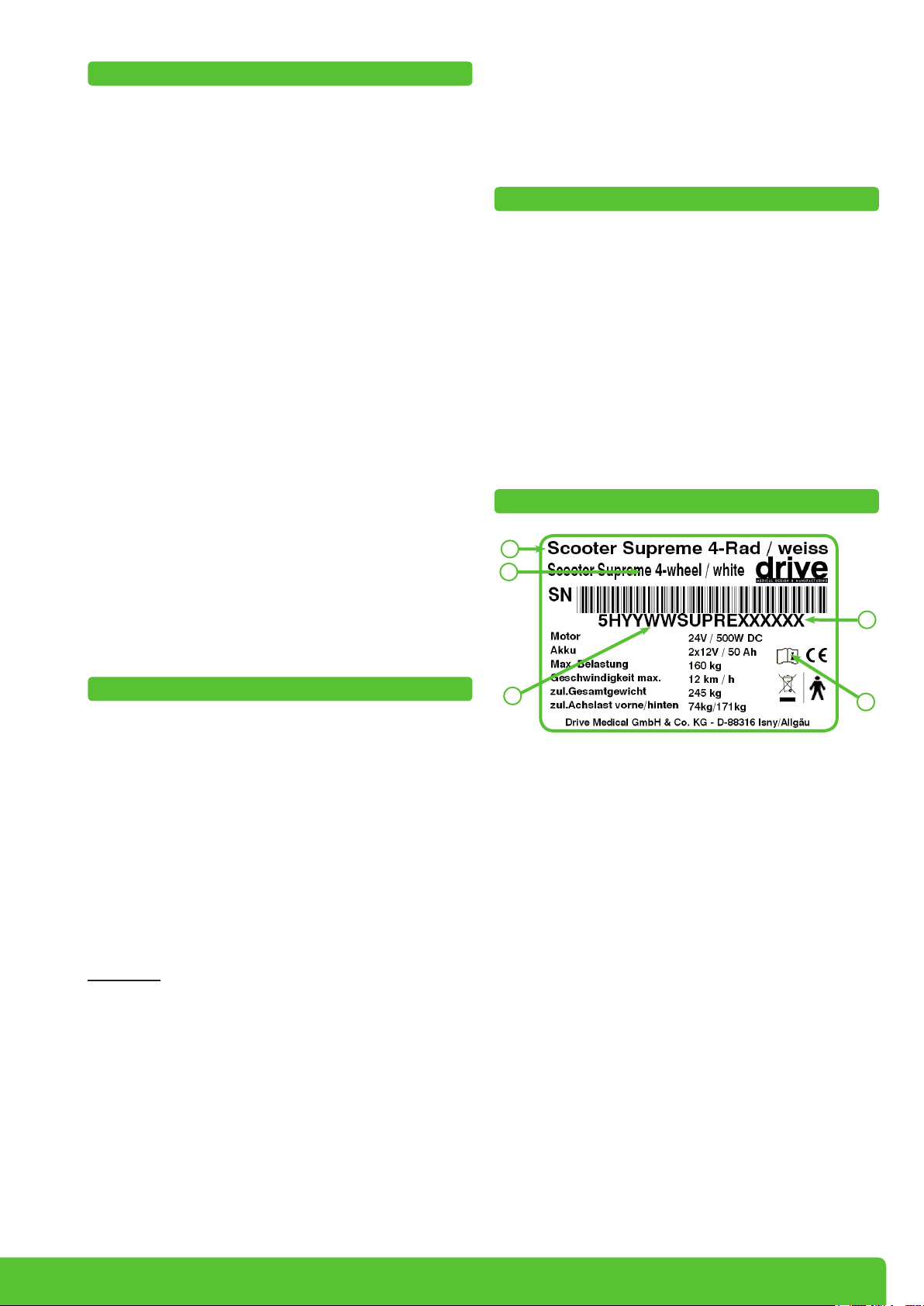

Typenschild
1
2
3
Halbjährliche Prüfungen
Prüfen Sie die Motorbürsten. Wir empfehlen, dass Ihr
Fachhändler die Bürsten alle sechs Monate oder früher prüft, wenn Ihr Elektromobil nicht problemlos
funktioniert. Wenn die Inspektion einen übermäßigen
Verschleiß der Bürsten zum Vorschein bringt, müssen
diese ersetzt werden, da ansonsten der Motor beschädigt wird.
Die Bürsten sollten auf Verschleiß und die Farbe des
Geflechts innerhalb der Feder überprüft werden. Wenn
das Geflecht dunkelbraun, rot, silbern, violett oder golden ist, muss die Bürste ersetzt werden.
Warnung!: Wenn die Bürsten nicht gewartet werden,
kann dies zu einem Garantieverlust des Elektromobils
führen. Inspektion oder Austausch der Motorbürsten:
• Lösen Sie die Kappen der Motorbürste (durch Verwendung eines Schraubenziehers an den Kappen.
• Entfernen Sie die Bürsten.
• Prüfen Sie die Bürsten auf Verschleiß (bei weniger
als 9 mm tauschen).
4
1. Produktname
2. Artikelnummer
3. Seriennummer
4. Produktionsdatum Jahr/Woche
5. Unbedingt Gebrauchsanweisung beachten!
5
• Ersetzen Sie die Bürsten bei Bedarf.
15
Page 16
Technische Daten
Modell S17
Gewichtskapazität 135 kg (300 lbs)
Sitz: Typ / Größe 18" A2
Hinterradantrieb 280 mm x 100 mm (11“ x
4“)
Vorderrad 280 mm x 90 mm (11“ x
3.5“)
Höchstgeschwindigkeit 12 km / h (7,5 m / h)
Batteriespezifikationen 12 V 50 Ah x 2 STÜCK
Reichweite Der Batterie 35 km (22 Miles)
Art Des Ladegeräts 5 Amp, NICHT AN BORD,
Volt: 120 oder 240 (50 / 60
Hz)
Art Des Steuergeräts Dynamic Rhino 2, 120 Amp
Motortyp 5.100 U / Min.,700 W
Gewicht: mit Batterie 110 kg (240 lbs)
Wendekreis 1.200 mm
Federung KOMPLETT GEFEDERT
Länge 1.320 mm
Breite 670 mm
Höhe 1.160 mm
Sitzbreite 460 mm
Sitzhöhe 460 mm
Sitztiefe 460 mm
Hintere Höhe 560 mm
Radstand 935 mm
Bodenfreiheit 100 mm
Fußraum 320 mm
Fehlermeldung
ELEMENT SPEZIFIKATION
Betriebsfunktion Der Steckverbinder des Anschlusses (SCHLÜSSEL) des Steuergeräts
gibt das entscheidende Signal, welches anschließend in einen digitalen
Code umgewandelt wird.
Gebrauchsbedingungen Wenn das Steuergerät eine Fehlermeldung sendet, wobei die rote LED
und das Steuersignal zur gleichen Zeit blinken, wird der „Fehlercode“
der Meldung auf der LCD-Anzeige erscheinen.
Anmerkungen 1 Sek.
SteuergeräteMeldung
(blinkt)
Meldungscode
Symbol
LED
Status
(blinkt)
1 -- -2 2 An Niedrige Spannung. Muss sofort aufgeladen werden.
3 3 An Überspannung
4 4 An Überstrom
5 5 An Parkbremse ausgefallen oder defekt
6 6 An Beschleuniger nicht mittig ausgerichtet
7 7 An Beschleuniger ausgefallen oder defekt
8 8 An Motor ausgefallen oder defekt
9 9 An Sonstiges
Blinkt
gegenüber
der Meldung des
Steuergerätes auf.
Die Batterie muss bald aufgeladen werden.
16
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 17
Fehlersuche & Reparatur
Anzahl des
Aufblinkens
1 Batterie muss
2 Batteriespannung zu
3 Batteriespannung zu
4 Zeitlimit für
5 Bremsenfehler Fahren nicht
6 Beim Einschalten
7 Fehler des Drehzal-
8 Motorspannungs-
9 Andere interne Fehler Fahren nicht
10 Fehler: zu-schnell-
Fehler Auswirkung
auf den
Scooter
Wird fahren Der Ladezustand der Batterie ist niedrig. Laden Sie die
aufgeladen werden
Fahren nicht
niedrig
hoch
Stromgrenze
überschritten
nicht auf der
neutralen Position
potentiometers
fehler
geschoben
möglich
Fahren nicht
möglich
Fahren nicht
möglich
möglich
Fahren nicht
möglich
Fahren nicht
möglich
Fahren nicht
möglich
möglich
Fahren nicht
möglich
Bemerkungen
Batterien sobald wie möglich auf.
Der Ladezustand der Batterie ist leer. Laden Sie die Batterien
auf. Wenn der Scooter für ein paar Minuten ausgeschaltet
wird, könnte sich der Ladezustand der Batterie erholen und
das Fahren für einen kurzen Zeitraum erlauben.
Der Ladezustand der Batterie ist zu hoch. Ziehen Sie
den Anschluss des Aufladegerätes heraus, wenn dies
angeschlossen ist, oder drehen Sie die Schalter "Charge/
Run" in die Position "Run".
Scooter, die mit RHINO betrieben werden, laden die
Batterien auf, während der Scooter eine geneigte Fläche
hinunter rollt oder abbremst. Dieser Fehler könnte durch
übermäßiges Aufladen in dieser Weise verursacht werden.
Schalten Sie den Scooter aus und anschließend wieder ein.
Der Scooter hat für einen zu langen Zeitraum zu viel Strom
verbraucht, was auf eine Überlastung, ein Verklemmen oder
das Abdrosseln des Motors zurückzuführen sein könnte.
Schalten Sie den Scooter aus und warten Sie ein paar
Minuten, bevor Sie in wieder einschalten.
Das Steuergerät hat einen Kurzschluss im Motor entdeckt.
Prüfen Sie den Kabelstrang auf kurzgeschlossene
Stromkreisläufe und überprüfen Sie den Motor. Kontaktieren
Sie Ihren Kundendienst.
Prüfen Sie, ob der Freischalthebel für die Parkbremse in der
Feststellposition ist.
Die Bremsspule oder die Kabel der Parkbremse sind
defekt. Prüfen Sie die Parkbremse und die Kabel auf
kurzgeschlossene Stromkreisläufe oder offen liegende
Kabel. Kontaktieren Sie Ihren Kundendienst.
Der Gashebel befindet sich nicht in einer neutralen Position,
wenn der Scooter mit dem Schlüssel eingeschaltet wird.
Bringen Sie den Gashebel in eine neutrale Position und
schalten Sie den Scooter aus und wieder ein. Möglicherweise
muss der Gashebel neu kalibriert werden. Überprüfen Sie
die Kabel des Gashebels.
Der Gashebel oder dessen Kabel sind defekt. Prüfen
Sie auf offen liegende Kabel oder kurzgeschlossene
Stromkreisläufe.
Der Gashebel könnte inkorrekt eingestellt sein. Kontaktieren
Sie Ihren Kundendienst.
Der Motor oder dessen Kabel sind defekt. Prüfen Sie auf offen
liegende Kabel oder kurzgeschlossene Stromkreisläufe.
Kontaktieren Sie Ihren Kundendienst.
Kontaktieren Sie Ihren Kundendienst.
Der Scooter wurde schneller als der programmierte Wert
für die "Schiebegeschwindigkeit" (Push Speed) geschoben,
wenn die Parkbremselöse-Funktion eingeschaltet war. Der
Scooter wurde schneller als der programmierte Wert für die
"Wegrollgeschwindigkeit" (Rollaway Speed) geschoben,
wenn die Parkbremse mechanisch gelöst wurde. Schalten
Sie den Scooter aus und anschließend wieder ein.
17
Page 18
Serien-Nummer
Um einen korrekten Aftersales-Service und Kundendienst für Garantiefälle zu gewährleisten, tragen Sie bitte die Seriennummer des Elektromobils ein. Die Seriennummer befindet sich hinten rechts am Rahmen.
Serien Nummer
Motor S/Nr.
Steuerung S/Nr.
Notieren Sie im Folgenden auch Ihren Drive Medical
Händler:
Händler
Adresse
Postleitzahl
Telefon
Wartungsbericht
JAHR 1 2 3 4 5 JAHR 1 2 3 4 5
Wartungstermine Wartungstermine
Steuerung Polsterung
An-/Ausschalter Sitz
Steuerhebel Rückenlehne
Bremssystem Armlehnen
Ladeanschluss Elektronik
Batterien Zustand der Kabelverbindung
Kapazitäten Lichter
Anschlüsse Testlauf
Entladungstest Vorwärts
Räder und Reifen Rückwärts
Abnutzung Notbremse
Druck Linke Drehung
Lager Rechte Drehung
Radmuttern Test am Hang
Motoren Über Hindernisse
Verkabelung Liste der reparierten Elemente
Geräusch
Anschlüsse
Bremse
Bürsten
Chassis
Zustand
Lenkung
Drive Medical GmbH & Co. KG, behält sich das Recht Änderungen am Entwurf und den Spezifikationen ohne Vorhersage vorzunehmen.
Stand: 02 / 2012
Hersteller: Drive Medical GmbH & Co. KG•LeutkircherStraße44•D-88316Isny/Allgäu•Germany
[email protected]•Tel:+4975629724-0•Fax:+4975629724-25
www.drivemedical.de•www.drivemobil.de
18
Bedienungsanleitung >> NL500 Supreme >> ««« New Line
Page 19
NOTIZEN
19
Page 20
Ihr Fachhändler:
Drive Medical GmbH & Co. KG • Leutkircher Straße 44 • D-88316 Isny/Allgäu • Germany • [email protected] • Tel: +49 7562 9724-0 • Fax: +49 7562 9724-25
Loading...
