Draw-Tite 75876 User Manual [es, fr, en]

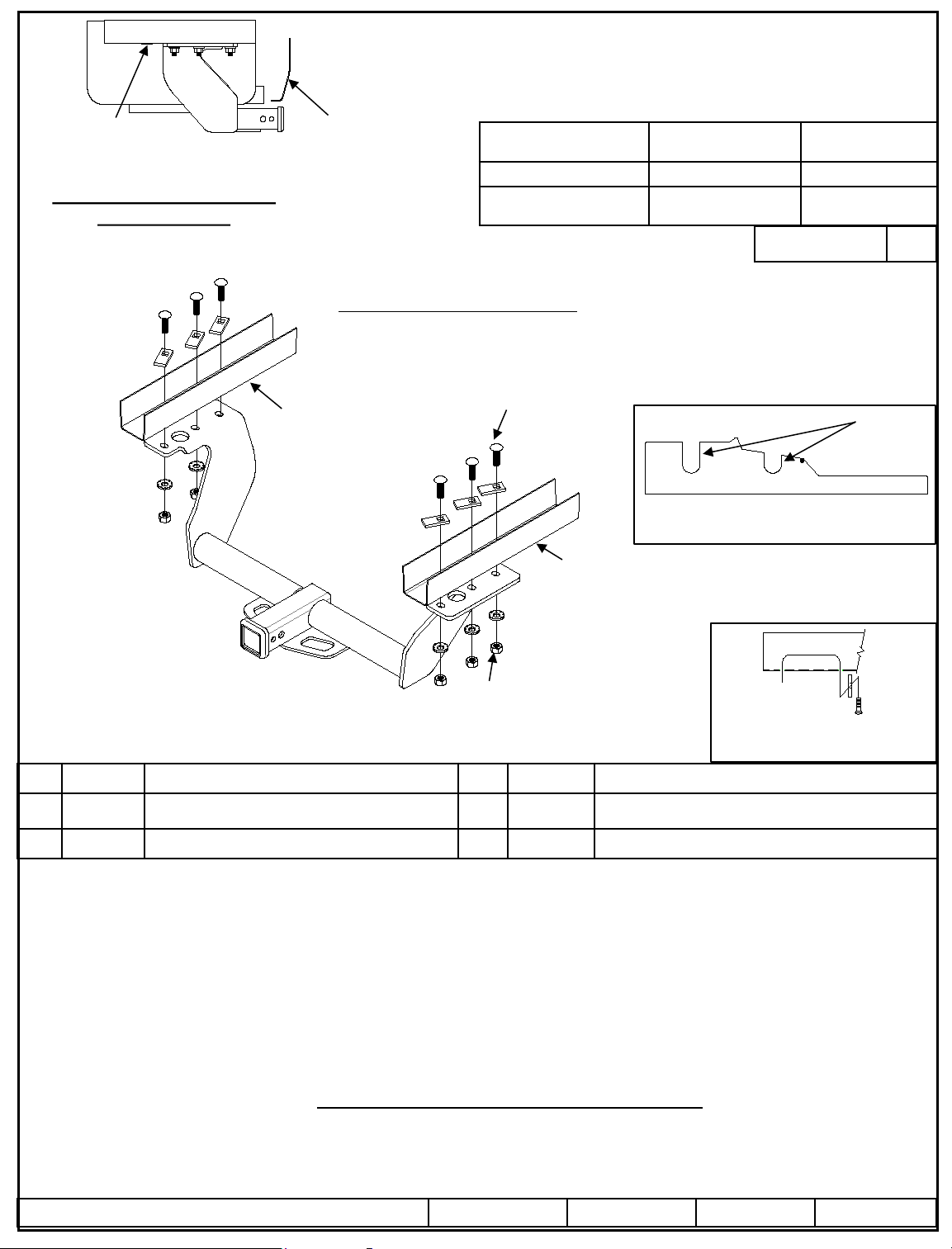

ACCESS HOLE
Hitch Shown In Proper Position
Equipment Required: Metal File
Fastener Kit: 75876F
Wrenches: 11/16”, 10mm

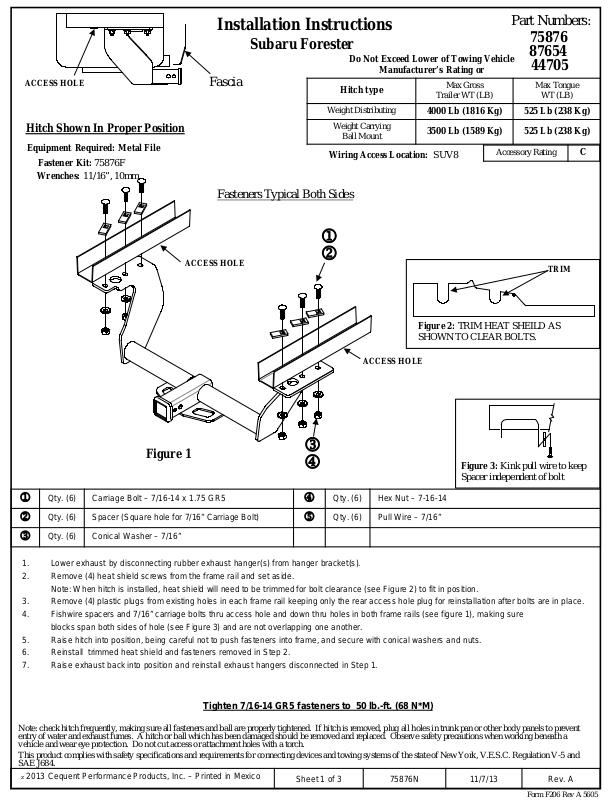

Installation Instructions
Fascia
Fasteners Typical Both Sides
ACCESS HOLE
Subaru Forester
Hitch type
Weight Distr ibuting
Weight Carrying
Ball Mount
Wiring Access Location: SUV8
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
4000 Lb (1816 Kg) 525 Lb (238 Kg)
3500 Lb (1589 Kg) 525 Lb (238 Kg)
Accessory Rating
Figure 2: TRIM HE AT SH E ILD AS
SHOWN TO CLEAR BOLTS.
Part Numbers:
75876
87654
44705
Max Tongue
WT (LB )
C
TRIM
ACCESS HOLE
Fig u re 1
Qty. (6) Carriage Bolt – 7/16-14 x 1.75 GR5
Qty. (6) Spacer (Square hole for 7/16” Carriage Bolt)
Qty. (6) Conical Washer – 7/16”
1. Lower exhaust by disconnecting rubber exhaust hanger(s ) from hanger bracket(s ).
2. Remove (4) heat shield screws from the frame rail and set aside.
Note: When hitch is install ed, heat shield will need to be trimmed for bolt clearance (see Figure 2) to fit in position.
3. Remove (4) plastic plugs from existing holes in each frame rail keeping only the rear acc ess hole plug for reinstallation after bolts are in place.
4. Fishwire spacers and 7/16” carri age bol t s thru access hole and down thru holes i n bot h frame rails (see figure 1), making sure
blocks span both sides of hole (see Figure 3) and are not overlapping one another.
5. Raise hitch into position, bei ng careful not to push fasteners i nt o frame, and secure with conical washers and nuts.
6. Reinstall trimmed heat shield and fasteners removed in Step 2.
7. Raise exhaust back into posi tion and reinstall exhaust hangers di sconnected in Step 1.
Qty. (6) Hex Nut – 7-16-14
Qty. (6) Pull Wire – 7/16”
Figure 3: Kink pull wire to keep
Spacer independent of bolt
Tighten 7/16-14 GR5 fasteners to 50 lb.-ft. (68 N*M)
Note: check hitch fr eque ntly , making sure all fasteners and ball are prope rly tightened. If hitch is remov ed, plug all holes in trunk pan or other body panels to prevent
entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions whe n working beneath a
vehicle and wear eye protection. Do not cut access or attachme nt holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and
SAE J684.
z 2013 Cequent Performance Products, Inc. – Printed in Mexico
Sheet 1 of 3 75876N 11/7/13 Rev. A
Form F206 Rev A 5605
Instructions d’installation
Trou d'accès
Attelage montré dans la position appropriée
Équipement requi s : Lime métallique
Visserie : 75876F
Clés : 11/16”, 10 mm
Carénage
Visserie similaire des deux côtés
Trou d'accès
Subaru Forester
du fabricant du véhi cul e de remorquage, ni
Type d'attelage
Répartition de charge
Sans répartition de charge
Montage sur boul e
Points d'accès au câblag e : SUV8
Numéros de pièce :
Ne pas excéder les spécifications de poids
Poids brut max.
de la remo r que (lb)
4000 lb (1816 kg) 525 lb (238 kg)
3500 lb (1589 kg) 525 lb (238 kg)
Capacité de
l'accessoire
Figure 2 : Découper l'écran thermique
comme illustré pour déga ge r les boulons.
87654 75876 44705
Poids max. au
timon (lb)
C
DÉCOUPER
Trou d'accès
Fig u re 1
Qté (6) Boulon de carrosserie 7/16-14 x 1.75 GR5
Qté (6) Espaceur (trou carré pour boulon carr. 7/16)
Qté (6) Rondelle conique 7/16”
1. Abaisser l’échappement en déconnectant les supports d’éc happement en caoutchouc de leurs ferrures.
2. Enlever quatre (4) vis qui fixent l'écran thermique au longeront et les mettre de côté.
Remarque : Une fois l’attelage installé, l’écran thermique devra être découpé pour dégager les boulons et s'ajuster en position.
3. Enlever quatre (4) bouchons de plastique des trous existants dans chaque longeron, en ne c onservant que le bouchon de l'ac cès arrière pour
réinstallation une fois les boulons en place.
4. À l’aide d’un fil de tirage, ac heminer les boulons de carrosserie 7/16 po dans le trou d'accès, puis vers le bas à travers les trous de chaque longeron
(voir figure 1), en s'assurant que les blocs s'appuient des deux côt és des trous (voir figure 3) et qu'ils ne se superposent pas les uns sur les autres.
5. Soulever l’attelage en position, en veillant à ne pas pousser la visserie à l’intérieur du cadre, puis fixer à l’aide des rondelles coniques et des écrous.
6. Réinstaller l'écran thermique découpé et la visserie enlevés à l'étape 2.
7. Soulever l’échappement pour le remettre en position et reposer les supports d’échappem ent enl evés à l’étape 1.
Qté (6) Écrou hexagonal 7/16-14
m
Qté (6) Fil de tirage 7/16”
n
Figure 3 : Plier le fil de tirage pour
tenir l'espa c e ur à l'éc a r t du boulon.
Serrer toute la visserie 7/16-14 GR5 au couple de 50 lb-pi (68 N .m).
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées a déquatement. Si l’at telage est enlevé, boucher tous les trous percés
dans le cof f r e ou la carros s e rie afin de prévenir l’infiltration d’eau o u de gaz d’échapp ement. Un at telage ou une boule end ommagés doivent être enlevés et remplacés.
Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utilise r une tor che pour dé co upe r un ac cès o u
un trou de fixation.
Ce produit e s t co nf o rme aux no r m es V-5 et SAE J684 de la V.E.S.C. (État de Ne w York) conce r nant le s spéci f ications en matière de sécurité des systèmes d’attelage.
z 2013 Cequent Performance Products, Inc. – Imprimé au Mexique Feuille 1 de 3 75876N 11/7/13 Rev. A
Form F206 Rev A 5605
