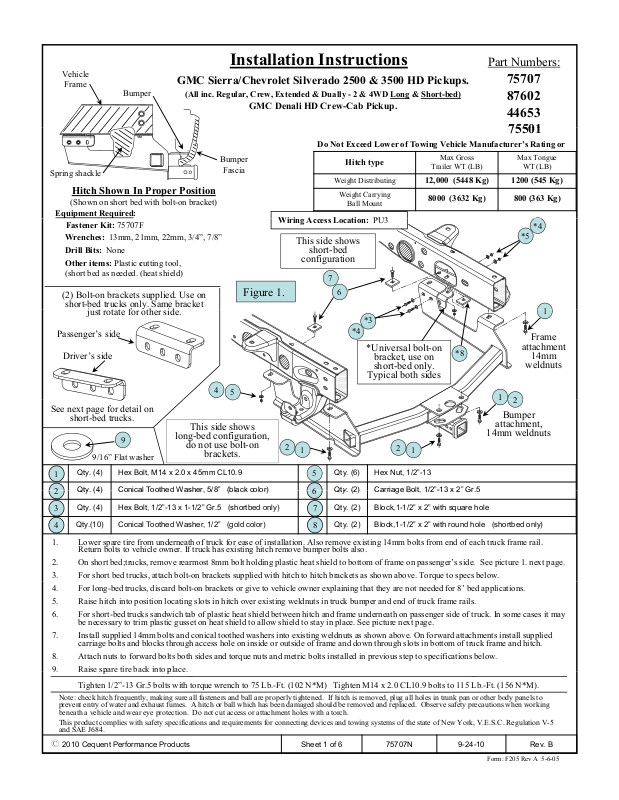

Page 1

Installation Instructions

75501

Wiri

PU3

Qty. (4)

Conical Toothed Washer, 5/8

(black color)



Qty. (2)

Carriage Bolt, 1/2

13 x 2 Gr.5

Vehicle

Frame

Spring shackle

Bumper

Hitch Shown In Proper Position

(Shown on short bed with bolt-on bracket)

Equipment Required:

Fastener Kit: 75707F

Wrenches: 13mm, 21mm, 22mm, 3/4”, 7/8”

Drill Bits: None

Other items: Plastic cutting tool,

(short bed as needed. (heat shield)

(2) Bolt-on brackets supplied. Use on

short-bed trucks only. Same bracket

ust rotate for other side.

Passenger’s side

Driver’s side

See next page for detail on

short-bed trucks.

9/16” Flat washer

Qty. (4) Hex Bolt, M14 x 2.0 x 45mm CL10.9 Qty. (6) Hex Nut, 1/2”-13

GMC Sierra/Chevrolet Silverado 2500 & 3500 HD Pickups.

(All inc. Regular, Crew, Extended & Dually - 2 & 4WD Long & Short-bed)

GMC Denali HD Crew-Cab Pickup.

Do Not Exceed Lower of Towing Vehicle Manufacturer’s Rating or

Bumper

Fascia

Figure 1.

This side shows

long-bed configuration,

do not use bolt-on

brackets.

”

ng Access Location:

This side shows

short-bed

configuration

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

*Universal bolt-on

Typical both sides

12,000 (5448 Kg) 1200 (545 Kg)

8000 (3632 Kg) 800 (363 Kg)

bracket, use on

short-bed only.

Max Gross

Trailer WT (LB)

”

Part Numbers:

75707 87602

44653

Max Tongue

WT (LB)

Frame

attachment

14mm

weldnuts

Bumper

attachment,

14mm weldnuts

Qty. (4) Hex Bolt, 1/2”-13 x 1-1/2” Gr.5 (shortbed only) Qty. (2) Block,1-1/2” x 2” with square hole

Qty.(10) Conical Toothed Washer, 1/2” (gold color) Qty. (2) Block,1-1/2” x 2” with round hole (shortbed only)

1. Lower spare tire from underneath of truck for ease of installation. Also remove existing 14mm bolts from end of each truck frame rail. Return bolts to vehicle owner. If truck has existing hitch remove bumper bolts also.

2. On short bed;trucks, remove rearmost 8mm bolt holding plastic heat shield to bottom of frame on passenger’s side. See picture 1. next page.

3. For short bed trucks, attach bolt-on brackets supplied with hitch to hitch brackets as shown above. Torque to specs below.

4. For long-bed trucks, discard bolt-on brackets or give to vehicle owner explaining that they are not needed for 8’ bed applications.

5. Raise hitch into position locating slots in hitch over existing weldnuts in truck bumper and end of truck frame rails.

6. For short-bed trucks sandwich tab of plastic heat shield between hitch and frame underneath on passenger side of truck. In some cases it may be necessary to trim plastic gusset on heat shield to allow shield to stay in place. See picture next page.

7. Install supplied 14mm bolts and conical toothed washers into existing weldnuts as shown above. On forward attachments install supplied carriage bolts and blocks through access hole on inside or outside of frame and down through slots in bottom of truck frame and hitch.

8. Attach nuts to forward bolts both sides and torque nuts and metric bolts installed in previous step to specifications below.

9. Raise s

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

are tire back into place.

Tighten 1/2”-13 Gr.5 bolts with torque wrench to 75 Lb.-Ft. (102 N*M) Tighten M14 x 2.0 CL10.9 bolts to 115 Lb.-Ft. (156 N*M).

z 2010 Cequent Performance Products

Sheet 1 of 6 75707N 9-24-10 Rev. B

Form: F205 Rev A 5-6-05

Page 2

GMC Sierra/Chevrolet Silverado 2500 & 3500 HD Pickups.

75501

(All inc. Regular, Crew, Extended & Dually - 2 & 4WD Long & Short bed)

Looking up underneath passenger side frame rail,

Remove this bolt

short-bed. Leave

shield in place

between frame and

hitch bracket.

Magnified view from previous page showing detail

of bolt-on brackets for short-bed trucks ONLY.

Installation Instructions

GMC Denali HD Crew-Cab Pickup.

showing plastic spare tire shield

Trim plastic if needed in area

Plastic spare tire shield

Part Numbers:

75707 87602

44653

shown on short bed trucks

Picture 1.

Conical toothed washers

and nuts on back side

Use these fasteners when

installing bolt-on brackets

only. Conical toothed

washers and nuts used

other side. (not shown)

This slot not used on

short-bed trucks.

(not shown)

Universal bolt-on

bracket, use on short-bed only.

Typical both sides

Figure 2.

between bottom of

frame and top of

bolt-on bracket. Drop bolt down

thru frame, block

9/16” Heavy

flat washer

supplied.

Use if

needed on

top of block

between

frame and

hitch.

Insert block

and bracket.

Tighten 1/2”-13 Gr.5 bolts with torque wrench to 75 Lb.-Ft. (102 N*M) Tighten M14 x 2.0 CL10.9 bolts to 115 Lb.-Ft. (156 N*M).

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

z 2010 Cequent Performance Products

Sheet 2 of 6 75707N 9-24-10 Rev. B

Form: F205 Rev A 5-6-05

Page 3

Numéros de pièce

75501

Emplacement de l’accès au câblage

PU3

Qté (4)

Rondelle dentée conique

⅝

po (noir seulement)

Qté (2)

Boulon de carrosserie

po –

13 x 2

po Gr.5

3.Pour les camions à caisse courte, fixer les supports boulonnés compris aux supports de l attelage ci

dessus. Serrer selon les sp

écifications ci

dessous

Remonter le pneu de rechange à sa place.

75707 87602

44653

Poids maximum de

la barre

Châssis

véhicule

Jumelle de ressort

Parechocs

Instructions d’installation

Camionnettes GMC Sierra/Chevrolet Silverado 2500 et 3500 HD.

(Tous incl. cabine rég., d’équipe, allongée et double - 2 et 4 RM caisse longue et courte)

Camionnette GMC Denali HD à cabine d’équipe.

Ne pas excéder les spécifications du fabricant du véhicule de remorquage, ou

Carénage

arrière

Type d’attelage

Distribution du poids

Poids brut maximum de

la remorque

5 448 kg (12 000 lb) 545 kg (1200 lb)

Attelage montré dans la bonne position

(montré sur caisse courte avec support boulonné)

Équipement requis

Jeu de fixation : 75707F Clés : 13 mm, 21 mm, 22 mm, ¾ po, ⅞ po Mèches : Aucune Autres articles : Outil pour couper le plastique,

caisse courte au besoin. (bouclier thermique)

(2) Supports boulonnés compris. Sur

configuration caisse

Figure 1

Attelage porteur à boule

Ce côté montre la

courte

caisse courte seulement. On tourne le

même support pour l’autre côté.

Côté passager

*Support boulonné

Côté conducteur

universel, pour

caisse courte

seulement. Typique

pour les deux côtés.

Voir page suivante pour les

détails pour les camionnettes

à caisse courte.

Rondelle plate 9/16 po

Qté (4) Boulon hexagonal, M14 x 2.0 x 45 mm CL10.9 Qté (6)

Qté (4)

Qté (10)

1.Baisser le pneu de rechange en dessous du camion pour plus de facilité d’installation. Enlever aussi les boulons de 14 mm du bout de chaque longeron du châssis et les remettre au propriétaire du véhicule. Si le camion possède déjà un attelage, enlever aussi les boulons du pare-chocs.

2.Sur les camions à caisse courte, enlever le dernier boulon de 8 mm tenant le bouclier thermique en plastique dans le bas du cadre côté passager. Voir figure 1 page suivante.

4.Pour les camions à caisse longue, jeter les supports boulonnés ou les remettre au propriétaire du véhicule et lui dire qu’ils ne sont pas nécessaires pour la caisse de 2,44 m (8 pi).

5.Lever l’attelage en position en positionnant les fentes de l’attelage au-dessus des écrous à souder dans le pare-chocs et au bout des longerons du châssis du camion.

6.Pour les camions à caisse courte, placer les pattes du bouclier thermique en plastiques entre l’attelage et le châssis en dessous du côté passager. Dans certains cas il peut être nécessaire de tailler le gousset du bouclier thermique en plastique pour qu’il reste en place. Voir figure 1 page suivante.

7.Installer les boulons de 14 mm et les rondelles dentées coniques dans les écrous à souder comme ci-dessus. Sur les fixations avant, installer les boulons de carrosserie et les blocs à travers les trous d’accès à l’intérieur et l’extérieur du châssis et dans les fentes sous le châssis et l’attelage.

8.Fixer les écrous aux boulons avant de chaque côté et serrer les écrous et boulons métriques selon les spécifications ci-dessous.

Boulon hexagonal, courte seulement)

Rondelle dentée conique,

Ce côté montre la

configuration caisse

longue. Ne pas utiliser

les supports boulonnés.

½ po – 13 x 1½ po Gr.5 (caisse

½ po (doré)

Qté (2)

’

Écrou hexagonal

Bloc, 1

Bloc, 1½ po x 2 po avec trou rond (caisse courte seulement)

3 632 kg (8 000 lb) 363 kg (800 lb)

Fixation au châssis

Écrou à souder de

½ po – 13

½ po x 2 po avec trou carré

Fixation au

châssis

Écrou à souder

de 14 mm

14 mm

Serrer les boulons ½ po-13 Gr.5 à l’aide d’une clé dynamométrique à 75 lb-pi. (102 N.m). Serrer les boulons M14 x 2.0 CL10.9 à 115 lb-pi (156 N.m).

Note : vérifier l’attelage souvent, en s’assurant que toutes les attaches et la boule sont solidement fixées. Si l’attelage est enlevé, boucher tous les trous dans le fond du coffre et autres panneaux de carrosserie pour empêcher que l’eau ou les gaz d’échappement ne pénètrent. Un attelage ou une boule endommagés doivent être enlevés et remplacés. Observer les consignes de sécurité en travaillant sous le véhicule et porter une protection auditive. Ne pas couper les trous d’accès ou de fixation à la torche.

Ce produit est conforme aux caractéristiques et exigences pour l’installation de dispositifs de fixation et de systèmes de remorquage dans l’État de New York, règlement V.E.S.C. V-5 et SAE J684.

z 2010 Cequent Performance Products

Feuille 3 sur 6 75707N 9-24-10 Rév. B

Formulaire F205 Rev A 5-6-05

Page 4

Camionnettes GMC Sierra/Chevrolet Silverado 2500 et 3500 HD.

75501

châssis et

(

)

deux côtés

support

()

(Tous incl. cabine rég., d’équipe, allongée et double - 2 et 4 RM caisse longue et courte)

Enlever ce boulon sur

les camions à caisse

courte. Laisser le

bouclier en place entre le

châssis et le support de

l’attelage.

Vue grossie de la page précédente montrant le détail des supports

Instructions d’installation

Camionnette GMC Denali HD à cabine d’équipe.

Vue de dessous du longeron de châssis côté passager,

montrant le bouclier en plastique du pneu de rechange

Tailler au besoin le plastique à

l’endroit illustré pour les camions à

Figure 1

Bouclier en plastique du

pneu de rechange

boulonnés pour les camions à caisse courte SEULEMENT.

Numéros de pièce

75707 87602

44653

caisse courte

Cette fente n’est pas utilisée

sur les camions à caisse

Rondelles dentées coniques

Utiliser ces fixations

seulement pour

l’installation des supports

boulonnés. Les rondelles

dentées coniques et les

écrous utilisés sur l’arrière

non montrés

Serrer les boulons ½ po-13 Gr.5 à l’aide d’une clé dynamométrique à 75 lb-pi. (102 N.m). Serrer les boulons M14 x 2.0 CL10.9 à 115 lb-pi (156 N.m).

Note : vérifier l’attelage souvent, en s’assurant que toutes les attaches et la boule sont solidement fixées. Si l’attelage est enlevé, boucher tous les trous dans le fond du coffre et autres panneaux de carrosserie pour empêcher que l’eau ou les gaz d’échappement ne pénètrent. Un attelage ou une boule endommagés doivent être enlevés et remplacés. Observer les consignes de sécurité en travaillant sous le véhicule et porter une protection oculaire. Ne pas couper les trous d’accès ou de fixation à la torche. Ce produit est conforme aux caractéristiques et exigences pour l’installation de dispositifs de fixation et de systèmes de remorquage dans l’État de New York, règlement V.E.S.C. V-5 et SAE J684.

courte.

et écrous sur l’arrière

(non montrés)

Support universel

boulonné; utiliser

seulement sur les caisses

courtes. Typique des

Figure 2

Rondelle

plate

renforcée de

9/16 po

fournie.

Utiliser au besoin sur le bloc entre le

l’attelage.

Insérer le bloc entre

le dessous du longeron et le dessus du support boulonné.

Laisser tomber le

boulon à travers le

longeron, le bloc et le

z 2010 Cequent Performance Products

Feuille 4 sur 6 75707N 9-24-10 Rév. B

Formulaire F205 Rev A 5-6-05

Page 5

Armazón

Ubi

PU3

en c

ec oescoc co . so

Cant. (4)

Arandela cónica dentada, 5/8

(color negro)



Cant. (2)

Perno de carruaje, 1/2

13 x 2 Gr.5

jp pp gpj p

qg p j

del

vehículo

Paragolpes

Camionetas GMC Sierra/Chevrolet Silverado 2500 & 3500 HD.

(Todos inc. común, doble, extendida y dual - 2 y 4WD Cama corta y larga)

Anclaje de resorte

El enganche se muestra en la posición correcta

(Indicado en cama corta con soporte con perno)

Equipamiento requerido:

Kit de fijación: 75707F

Llaves: 13mm, 21mm, 22mm, 3/4”, 7/8”

Brocas de taladro: Ninguna

Otros elementos: Herramienta de corte de plástico

(cama corta según sea necesario) (protección térmica)

(2) Soportes con perno provistos. Use sólo

amionetas con cama corta. El mismo

soporte sólo gira hacia el otro lado.

Lado del

pasajero

Lado del conductor

Ver la página siguiente para

detalles sobre camionetas

con cama corta.

Arandela plana de 9/16”

Cant. (4) Perno hexagonal, M14 x 2.0 x 45mm CL10.9 Cant. (6) Tuerca hexagonal, 1/2”-13

Cant. (4)

Cant.(10) Arandela cónica dentada, 1/2” (color dorado) Cant. (2) Bloque,1-1/2” x 2” con orificio redondo (sólo cama corta)

Perno hexagonal, 1/2”-13 x 1-1/2” Gr.5 (sólo cama corta)

Este lado muestra la

configuración de cama

corta, no utilice soportes

con pernos.

”

Instrucciones de instalación

Camioneta cabina doble GMC Denali HD.

No supere el valor inferior de la clasificación del fabricante del

vehículo remolcador o

Facia del

paragolpes

cación del acceso al cableado:

Este lado muestra la

configuración de

Figura 1.

Tipo de enganche

Distribuidor de peso

Montaje de bola con carga

de peso

cama corta

*Soporte con perno

universal, use sólo

en camas cortas.

Típico ambos lados

Cant. (2) Bloque,1-1/2” x 2” con orificio cuadrado

Números de partes:

75707 87602

44653 75501

Peso máximo bruto

del remolque (LB)

12,000 (5448 Kg) 1200 (545 Kg)

8000 (3632 Kg) 800 (363 Kg)

”

Peso máximo de la

horquilla (LB)

Tuercas de

soldadura de

14mm para fijación de

armazón

Sujeción de paragolpes,

tuercas de

soldadura de 14mm

1. Baje el neumático de repuesto de la parte inferior de la camioneta para facilitar la instalación. También quite los pernos de 14mm del extremo de cada riel del armazón de la camioneta. Devuelva los pernos al propietario del vehículo. Si la camioneta cuenta con un enganche, también quite los pernos del paragolpes.

2. En camionetas con cama corta, quite el perno trasero de 8mm que sostiene la protección térmica plástica a la parte inferior del armazón sobre el lado del pasajero. Vea la imagen 1 en la página siguiente.

3. En camionetas con cama corta, su

4. Para camionetas con cama larga, descarte los soportes con perno o explique al propietario del vehículo que no se necesitan para las aplicaciones de cama de 8’.

5. Eleve el enganche a su posición ubicando las ranuras del enganche sobre las tuercas de soldadura existentes en el paragolpes de la camioneta y en el extremo de los rieles del armazón de la camioneta.

6. Para camionetas con cama corta, coloque la lengüeta de la protección térmica plástica entre el enganche y el armazón debajo del lado del pasajero de la camioneta. En algunos casos puede ser necesario recortar el pliegue plástico de la protección térmica para que ésta permanezca en su lugar. Vea la imagen en la página siguiente.

7. Instale los pernos de 14mm provistos y las arandelas cónicas dentadas dentro de las tuercas de soldadura como se indica arriba. En las sujeciones delanteras instale los pernos de carruaje y los bloques suministrados a través del orificio de acceso dentro o fuera del armazón y hacia abajo a través de las ranuras de la parte inferior del armazón y enganche de la camioneta.

8. Sujete las tuercas a los pernos delanteros sobre ambos lados y las tuercas tensiométricas y pernos métricos instalados en el paso anterior según las especificaciones de abajo.

9. Vuelva a colocar el neumático de repuesto en su lugar.

ete los soportes con perno provistos con el enganche para sujetar los soportes como se indica arriba. Torque según las especificaciones de abajo.

Ajuste los pernos de 1/2”-13 Gr.5 con una llave de torque a 75 Lb.-pie. (102 N*M) Ajuste los pernos M14 x 2.0 CL10.9 a 115 Lb.-pie. (156 N*M).

Nota: verifique el enganche frecuentemente y asegúrese de que todas las fijaciones y la bola se encuentren ajustadas de manera adecuada. Si retira el enganche, tape todos los orificios de la bandeja del maletero u otros paneles de la carrocería para prevenir el ingreso de agua y humos de escape. Deben retirarse y reemplazarse los enganches y bolas que se hayan dañado. Cumpla con las precauciones de seguridad cuando trabaje debajo de un vehículo y use protección ocular. No realice orificios de acceso o unión con un soplete.

Este producto cumple con las especificaciones y requerimientos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.

z 2010 Cequent Performance Products

Página 5 de 6 75707N 9-24-10 Rev. B

Form: F205 Rev A 5-6-05

Page 6

75501

uite este perno de

el armazón y

)

lados

)

cama corta.

Deje la protección

en su lugar entre el

armazón y el

soporte del

enganche.

Instrucciones de instalación

Camionetas GMC Sierra/Chevrolet Silverado 2500 & 3500 HD.

(Todos inc. común, doble, extendida y dual - 2 y 4WD Cama corta y larga)

Camioneta cabina doble GMC Denali HD.

Visión por debajo del riel del armazón del lado del pasajero,

indicando la protección plástica del neumático de repuesto

Recorte el plástico si se necesita en el

Visión aumentada de la página previa indicando detalle de

los soportes con perno SÓLO para camionetas con cama

corta.

Esta ranura no se usa en

camionetas con cama corta.

Arandelas cónicas dentadas

y tuercas en el lado trasero

(no mostrado)

área indicada en las camionetas con

Imagen 1.

Protección plástica del neumático de repuesto

cama corta

Números de piezas:

75707 87602

44653

Figura 2.

Arandela

plana pesada

de 9/16” provista.

Use si fuera

necesario en

la parte

superior del

bloque entre

el enganche.

Introduzca el bloque

Use estas sujeciones cuando

instale sólo soportes con

perno. Arandelas cónicas

dentadas y tuercas usadas

en el otro lado (no

mostradas

Ajuste los pernos de 1/2”-13 Gr.5 con una llave de torque a 75 Lb.-pie. (102 N*M) Ajuste los pernos M14 x 2.0 CL10.9 a 115 Lb.-pie. (156 N*M).

z 2010 Cequent Performance Products

Soporte con perno universal, use sólo

con camas cortas.

Típico en ambos

Página 6 de 6 75707N 9-24-10 Rev. B

entre la parte

inferior del armazón

y la superior del

soporte con perno. Coloque el perno a través del armazón,

loque y soporte.

Form: F205 Rev A 5-6-05
