Draw-Tite 75806 User Manual [en, es, fr]

Frame rail

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 75806F
Wrenches: 22MM
Drill Bits: None

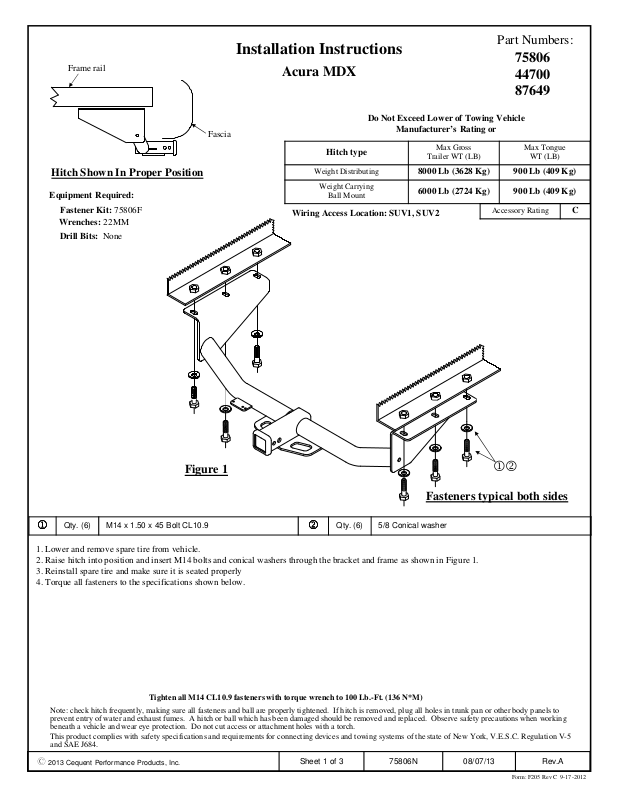

Installation Instructions

Acura MDX

Fascia

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV1, SUV2

Part Numbers:

75806
44700
87649

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

Max Gross

Trailer WT (LB)

8000 Lb (3628 Kg) 900 Lb (409 Kg)

6000 Lb (2724 Kg) 900 Lb (409 Kg)

Accessory Rating

Max Tongue

WT (LB)

C

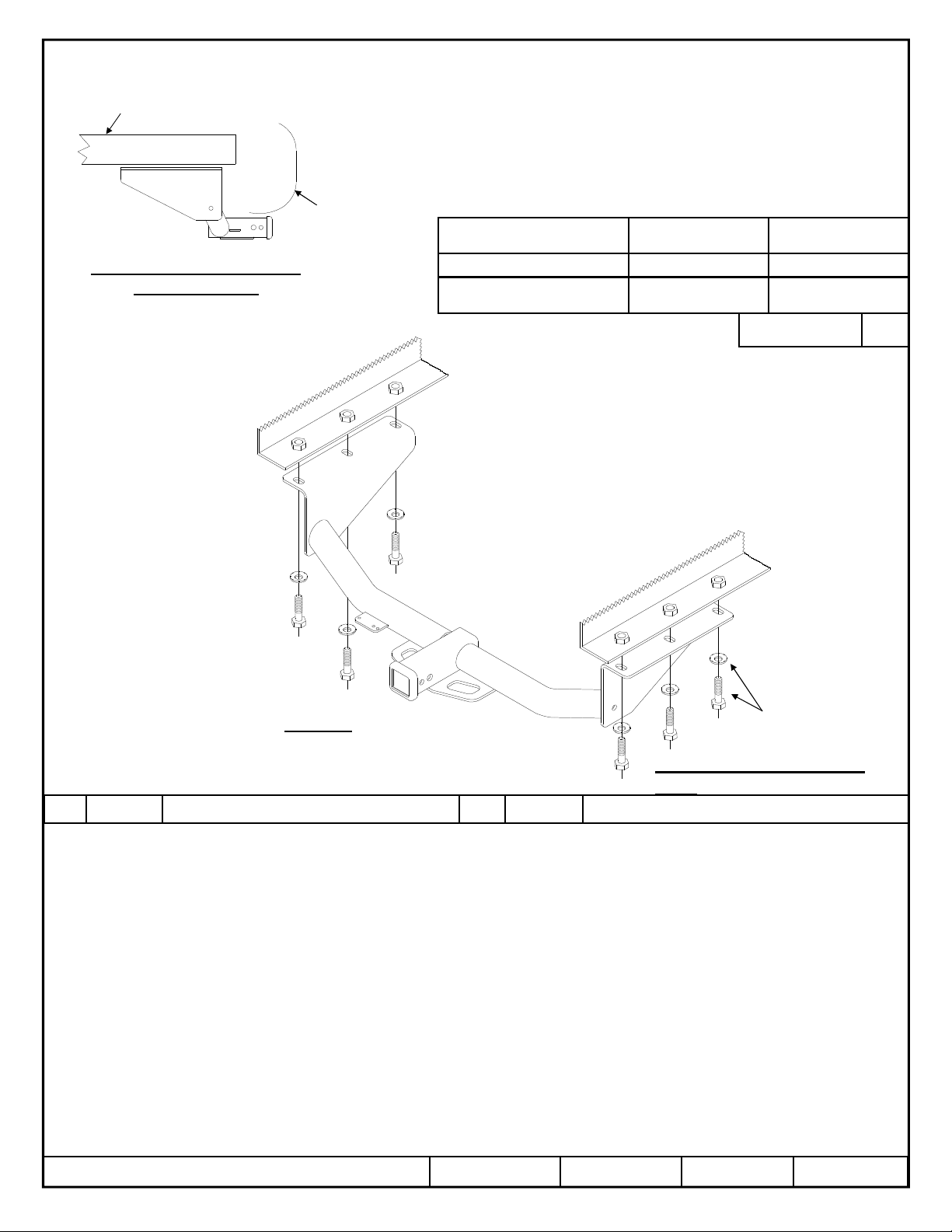

Figure 1

12

Fasteners typical both sides

Qty. (6) M14 x 1.50 x 45 Bolt CL10.9

1111

1. Lower and remove spare tire from vehicle.

2. Raise hitch into position and insert M14 bolts and conical washers through the bracket and frame as shown in Figure 1.

3. Reinstall spare tire and make sure it is seated properly

4. Torque all fasteners to the specifications shown below.

Tighten all M14 CL10.9 fasteners with torque wrench to 100 Lb.-Ft. (136 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2013 Cequent Performance Products, Inc.

Sheet 1 of 3 75806N 08/07/13 Rev.A

Qty. (6) 5/8 Conical washer

2222

Form: F205 Rev C 9-17-2012

Instructions d’installation

Longeron

Carénage

Attelage montré dans la position appropriée

Équipement requis :

Visserie : 75806F
Clés : 22MM
Mèches : Aucune

Acura MDX

Ne pas excéder les spécifications de poids du

fabricant du véhicule de remorquage, ni

Type d'attelage

Répartition de charge

Sans répartition de charge

Montage sur boule

Points d'accès au câblage : SUV1, SUV2

Numéros de pièce :

75806
44700
87649

Poids brut max. de la

remorque (lb)

8000 lb (3628 kg) 900 lb (409 kg)

6000 lb (2724 kg) 900 lb (409 kg)

Poids max. au timon

(lb)

Capacité de
l'accessoire

C

Figure 1

12

Visserie similaire des deux côtés

Qté (6) Boulon M14 x 1.50 x 45 CL10.9

1111

1. Abaisser et enlever le pneu de secours du véhicule.

2. Soulever l’attelage en position et insérer les boulons M14 et les rondelles coniques à travers le support et le cadre, comme illustré à la figure 1.

3. Réinstaller le pneu de secours et s'assurer qu'il est correctement mis en place.

4. Serrer toute la visserie selon les spécifications indiquées ci-dessous.

Serrer toute la visserie M14 CL10.9 au couple de 100 lb-pi (136 N.m).

Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et
remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.

Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.

z 2013 Cequent Performance Products, Inc.

Feuille 1 de 3 75806N 08/07/13 Rev.A

Qté (6) Rondelle conique 5/8

k

Form: F205 Rev C 9-17-2012
