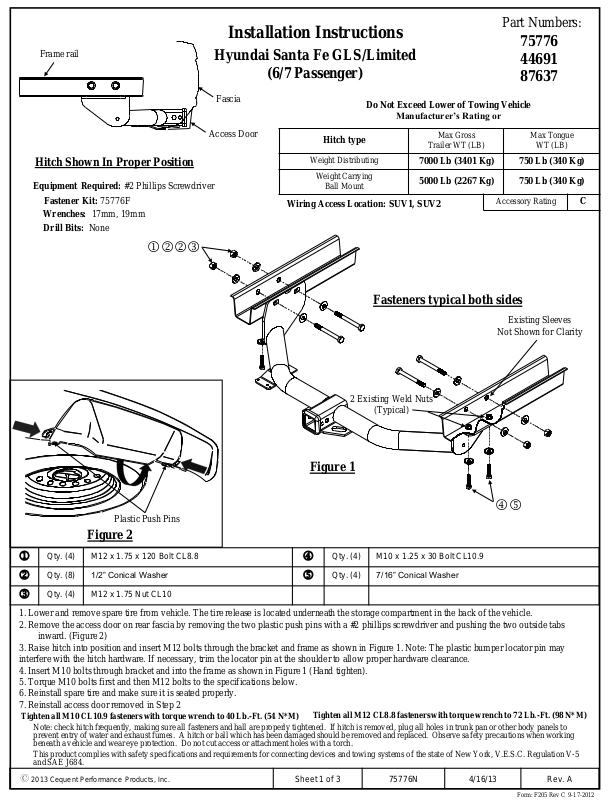

Page 1
Frame rail
Installation Instructions
Hyundai Santa Fe GLS/Limited
(6/7 Passenger)
Part Numbers:
75776
44691
87637
Hitch Shown In Proper Position
Equipment Required: #2 Phillips Screwdriver
Fastener Kit: 75776F
Wrenches: 17mm, 19mm
Drill Bits: None
jkkl
Fascia
Access Door
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Trailer WT (LB)
7000 Lb (3401 Kg) 750 Lb (340 Kg)
5000 Lb (2267 Kg) 750 Lb (340 Kg)
Fasteners typical both sides
2 Existing Weld Nuts
(Typical)
Max Gross
Max Tongue
WT (LB)
Accessory Rating
Existing Sleeves
Not Shown for Clarity
C
Figure 1
mn
Plastic Push Pins
Figure 2
Qty. (4) M12 x 1.75 x 120 Bolt CL8.8
j
Qty. (8) 1/2” Conical Washer
k
Qty. (4) M12 x 1.75 Nut CL10
l
1. Lower and remove spare tire from vehicle. The tire release is located underneath the storage compartment in the back of the vehicle.
2. Remove the access door on rear fascia by removing the two plastic push pins with a #2 phillips screwdriver and pushing the two outside tabs
inward. (Figure 2)
3. Raise hitch into position and insert M12 bolts through the bracket and frame as shown in Figure 1. Note: The plastic bumper locator pin may
interfere with the hitch hardware. If necessary, trim the locator pin at the shoulder to allow proper hardware clearance.
4. Insert M10 bolts through bracket and into the frame as shown in Figure 1 (Hand tighten).
5. Torque M10 bolts first and then M12 bolts to the specifications below.
6. Reinstall spare tire and make sure it is seated properly.
7. Reinstall access door removed in Step 2
Tighten all M10 CL10.9 fasteners with torque wrench to 40 Lb.-Ft. (54 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2013 Cequent Performance Products, Inc.
Sheet 1 of 3 75776N 4/16/13 Rev. A
Qty. (4) M10 x 1.25 x 30 Bolt CL10.9
m
Qty. (4) 7/16” Conical Washer
n
Tighten all M12 CL8.8 fasteners with torque wrench to 72 Lb.-Ft. (98 N*M)
Form: F205 Rev C 9-17-2012
Page 2
Longeron
Attelage montré dans la position
appropriée
Équipement requis : # 2 tournevis Phillips
Visserie : 75776F
Clés : 17 mm, 19 mm
Mèches : Aucune
jkkl
Instructions d’installation
Hyundai Santa Fe GLS/Limited
(6/7 Passager)
Carénage
trappe d'accès
Type d'attelage
Répartition de charge
Sans répartition de
chargeMontage sur boule
Points d'accès au câblage : SUV1, SUV2
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni
Visserie similaire des deux côtés
Numéros de pièce :
75776
44691
87637
Poids brut max.
de la remorque (lb)
7000 Lb (3401 Kg) 750 Lb (340 Kg)
5000 Lb (2267 Kg) 750 Lb (340 Kg)
Note Accessoire
manchons existantes non
présentées pour plus de
Poids max. au
timon (lb)
C
clarté
Deux écrous à
souder existants
(Typique)
Figure 1
Poussoirs plastique Pins
Figure 2
Qté (4) Boulon M12 x 1.75 x 120 CL8.8
j
Qté (8) Rondelle conique 1/2”
k
Qté (4) Écrou M12 x 1.75 CL10
l
1. Abaisser et enlever le pneu de secours. Le déverrouillage du pneu est situé sous le compartiment à bagages à l'arrière du véhicule.
2. Retirez la trappe d'accès sur le carénage arrière en enlevant les deux épingles en plastique avec un #2 tournevis cruciforme et poussant l'extérieur
deux languettes vers l'intérieur. (Figure 2)
3. Soulever l’attelage en position et insérer les boulons M12 à travers le support et le cadre, comme illustré à la figure 1. La tige de positionnement du
pare-chocs peut gêner la visserie de l'attelage. Si nécessaire, utiliser une meuleuse angulaire pour découper la tige de positionnement jusqu'à son
épaulement afin de procurer le dégagement nécessaire à la visserie.
4. Insérer les boulons M10 à travers le support et le support, comme illustré à la Figure 1 (serrer à la main).
5. Serrer les boulons M10 en premier puis les boulons M12, selon les spécifications de couple ci-dessous.
6. Réinstaller le pneu de secours et s'assurer qu'il est adéquatement mis en place.
7. Réinstaller trappe d'accès retiré à l'étape 2.
Serrer toute la visserie M10 CL10.9 au couple de serrage de 40 lb-pi (54 N.m).
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications
en matière de sécurité des systèmes d’attelage.
z 2013 Cequent Performance Products, Inc.
Feuille 2 de 3 75776N 4/16/13 Rev. A
Qté (4) Boulont M10 x 1.25 x 30 CL10.9
m
Qté (4) Rondelle conique 7/16”
n
Serrer toute la visserie M12 CL8.8 au couple de 72 lb-pi (98 N.m).
mn
Form: F205 Rev C 9-17-2012
Page 3
Larguero del
bastidor
Acceso de la
puerta
El enganche se muestra en la
posición correcta
Equipo necesario: Destornillador de estrella No. 2
Kit de tornillos: 75776F
Llaves: 17mm, 19mm
Brocas de taladro: Ninguna
jkkl
Instrucciones de instalación
Hyundai Santa Fe GLS/Limited
(6/7 Pasajero)
Placa
protectora
Tipo de enganche
Distribución de peso
Carga de peso
Montaje de esfera
Ubicación del acceso al cableado: SUV1, SUV2
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Tornillos iguales en ambos lados
Números de partes:
75776
44691
87637
Peso máximo bruto
del remolque (LB)
7000 Lb (3401 Kg) 750 Lb (340 Kg)
5000 Lb (2267 Kg) 750 Lb (340 Kg)
Accesorio Calificación
Peso máximo
de la horquilla (LB)
C
Mangas Existentes
No se muestra para
mayor claridad
2 tuercas de soldar
existentes
(iguales)
Figura 1
Pulsadores de plástico
Figura 2
Cant. (4) Perno, M12 x 1.75 x 120 CL8.8
j
Cant. (8)
k
Cant. (4) Tuerca, M12 X 1.75 CL10
l
1. Baje y quite la llanta de repuesto del vehículo. El liberador de la llanta se encuentra debajo del compartimiento de almacenamiento en la parte
trasera del vehículo.
2. Retire la puerta de acceso en la fascia trasera removiendo los dos pines de inserción de plástico con un destornillador Phillips # 2 y presionando las
dos pestañas exteriores hacia el interior. (Figura 2).
3. Levante el enganche a su posición e inserte pernos M12 a través del soporte y bastidor como se muestra en la Figura 1. Nota: El pasador
localizador del parachoques puede interferir con las piezas del enganche. Si es necesario, utilice un afilador angular para recortar el pasador en el
hombro y permitir la distancia correcta entre las piezas.
4. Inserte pernos M10 a través del soporte y al interior del bastidor como se muestra en la Figura 1 (apretar a mano).
5. Apriete a torsión los pernos M10 primero y luego los pernos M12 a las especificaciones siguientes.
6. Vuelva a instalar la llanta de repuesto y verifique que esté correctamente instalada.
7. Vuelva a instalar la puerta de acceso quitó en el paso 2.
Apriete todos los tornillos M10 CL10.9 con una llave de torsión a 40 Lb.-pies. (54 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u
otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o esfera que se haya dañado. Observe las precauciones de
seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
clavijas
Arandela cónica, 1/2”
m
n
Cant. (4) Perno, M10 x 30 CL10.9
Cant. (4)
Apriete todos los tornillos M12 CL8.8 con una llave de torsión a 72 Lb.-pies. (98 N*M)
Arandela cónica, 7/16”
mn
z 2013 Cequent Performance Products, Inc.
Hoja 3 de 3 75776N 4/16/13 Rev. A
Form: F205 Rev C 9-17-2012
