Draw-Tite 75774 User Manual [en, es, fr]

4

Clamp Brackets

member attachment showing both

4

Block

Vehicle end panel

Vehicle cross member

Trunk Pan

Bumper fascia

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 75774F
Wrenches: 3/4”, 7/8”
Drill Bits: None
Other Tools: Tape

Offset hole towards passenger’s side of vehicle

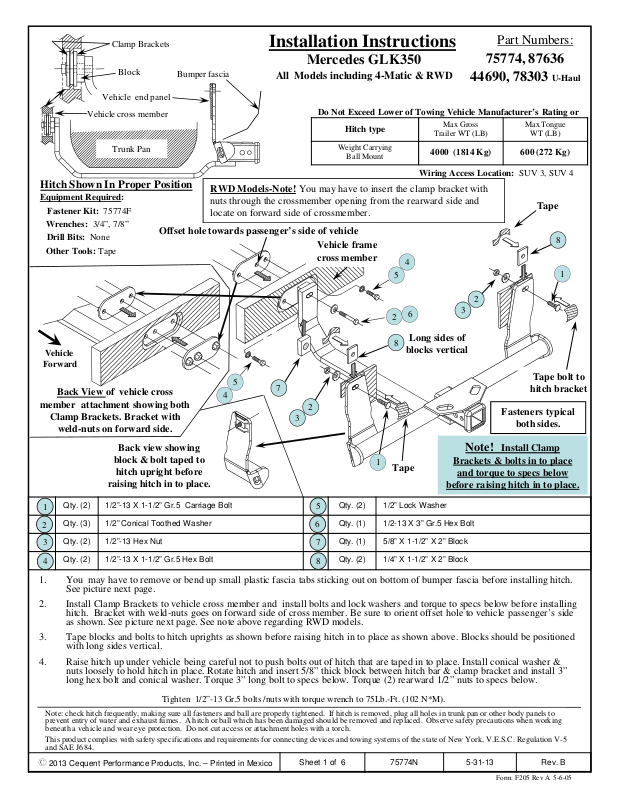

Installation Instructions

Mercedes GLK350

All Models including 4-Matic & RWD

Do Not Exceed Lower of Towing Vehicle Manufacturer’s Rating or

Hitch type

Weight Carrying

Ball Mount

Trailer WT (LB)

4000 (1814 Kg) 600 (272 Kg)

Wiring Access Location: SUV 3, SUV 4

RWD Models-Note! You may have to insert the clamp bracket with

nuts through the crossmember opening from the rearward side and
locate on forward side of crossmember.

Vehicle frame
cross member

4

5

6

2

44690, 78303 U-Haul

Max Gross

2

3

Part Numbers:

75774, 87636

Max Tongue

WT (LB)

Tape

8

1

Long sides of

8

1

Tape

blocks vertical

Tape bolt to

hitch bracket

Fasteners typical

both sides.

Note! Install Clamp

Brackets & bolts in to place

and torque to specs below

before raising hitch in to place.

Vehicle

Forward

Back View of vehicle cross

5

Clamp Brackets. Bracket with

7

2

3

weld-nuts on forward side.

Back view showing

block & bolt taped to

hitch upright before

raising hitch in to place.

Qty. (2) 1/2”-13 X 1-1/2” Gr.5 Carriage Bolt Qty. (2) 1/2” Lock Washer

1

Qty. (3) 1/2” Conical Toothed Washer Qty. (1) 1/2-13 X 3” Gr.5 Hex Bolt

2

Qty. (2) 1/2”-13 Hex Nut Qty. (1) 5/8” X 1-1/2” X 2” Block

3

Qty. (2) 1/2”-13 X 1-1/2” Gr.5 Hex Bolt Qty. (2) 1/4” X 1-1/2” X 2” Block

4

5

6

7

8

1. You may have to remove or bend up small plastic fascia tabs sticking out on bottom of bumper fascia before installing hitch.
See picture next page.

2. Install Clamp Brackets to vehicle cross member and install bolts and lock washers and torque to specs below before installing
hitch. Bracket with weld-nuts goes on forward side of cross member. Be sure to orient offset hole to vehicle passenger’s side
as shown. See picture next page. See note above regarding RWD models.

3. Tape blocks and bolts to hitch uprights as shown before raising hitch in to place as shown above. Blocks should be positioned
with long sides vertical.

4. Raise hitch up under vehicle being careful not to push bolts out of hitch that are taped in to place. Install conical washer &
nuts loosely to hold hitch in place. Rotate hitch and insert 5/8” thick block between hitch bar & clamp bracket and install 3”
long hex bolt and conical washer. Torque 3” long bolt to specs below. Torque (2) rearward 1/2” nuts to specs below.

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2013 Cequent Performance Products, Inc. – Printed in Mexico

Tighten 1/2”-13 Gr.5 bolts /nuts with torque wrench to 75Lb.-Ft. (102 N*M).

Sheet 1 of 6 75774N 5-31-13 Rev. B

Form: F205 Rev A 5-6-05

Installation Instructions

between hitch bar

Bend up or remove before installing hitch.

87593

Mercedes GLK350

All Models including 4-Matic & RWD

View of Clamp Brackets in place

Looking forward on vehicle showing bolts and lock washers in place. Make

sure brackets are vertical inside of cross member depression and then torque

to 75ft. lbs. before raising hitch up under vehicle.

75774, 87636

44690, 78303 U-Haul

Part Numbers:

Vehicle

Forward

Hitch forward

attachment hole.

Insert 5/8” thick

block vertically

and this hole.

Passenger’ side

of vehicle

Offset hole

towards

passenger’s side

View of bumper fascia tab

Bend up or

remove this tab

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.

z 2013 Cequent Performance Products, Inc. – Printed in Mexico

Sheet 2 of 6 75774N 5-31-13 Rev. B

Form: F205 Rev A 5-6-05

4

Ferrures à bride

le boulon sur le

la traverse du véhicule montrant les

4

Bloc

Panneau d'extrémité

du véhicule

Traverse du véhicule

Tôle du coffre

de pare-chocs

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 75774F
Clés : 3/4”, 7/8”
Mèches : Aucune

Autres outils : Ruban

Trou décalé vers le côté passager du véhicule

Numéros de pièce :

75774, 87636

44690, 78303 U-Haul

Carénage

Instructions d’installation

Mercedes GLK350

Tous les modèles y compris 4-Matic et RWD

Ne pas excéder les spécifications de poids du fabricant du véhicule de

remorquage, ni

Type d'attelage

Capacité de charge Montage

sur boule

Poids brut max. de la

remorque (lb)

4000 (1814 Kg) 600 (272 Kg)

Points d'accès au câblage : SUV 3, SUV 4

Modèles RWD - Remarque ! Il se peut que vous deviez insérer la ferrure à bride

avec les écrous à travers l'ouverture de la traverse depuis le côté arrière, pour
ensuite la placer du côté avant de la traverse.

Visserie similaire des

Traverse du cadre

du véhicule

deux côtés du véhicule.

4

5

2

6

2

3

Poids max. au timon

(lb)

Ruban

8

1

Côtés longs du

Avant du

véhicule

Vue arrière du point de fixation de

deux ferrures à bride. Support avec

5

7

2

3

8

bloc à la verticale

Avec du ruban, fixer

support d'attelage

écrous à souder du côté avant.

Vue arrière montrant le bloc et

le boulon fixés verticalement à

l'attelage avant de soulever

1

Ruban

Remarque! Poser les ferrures à

bride, boulonner en place et serrer

aux couples indiqués ci-dessous avant

de soulever l'attelage en position.

l'attelage en place.

Qté (2) Boulon de carrosserie 1/2”-13 x 1-1/2” GR5 Qté (2) Rondelle frein 1/2”

1

Qté (3) Rondelle conique dentée 1/2” Qté (1) Boulon hex. 1/2-13 X 3”

2

Qté (2) Écrou hex. 1/2”-13 Qté (1) Bloc 5/8” X 1-1/2” X 2”

3

Qté (2) Boulon hexagonal 1/2”-13 x 1-1/2” GR5 Qté (2) Bloc 1/4” X 1-1/2” X 2”

4

5

6

7

8

1. Il se peut qu'il faille enlever ou courber les petites languettes du carénage de plastique qui ressortent du bas du carénage de
pare-chocs avant d'installer l'attelage. Voir l'illustration à la page suivante.

2. Poser les ferrures à bride, boulonner en place et serrer aux couples indiqués ci-dessous avant de soulever l'attelage en position.
Le support avec écrous à souder va du côté avant de la traverse. S'assurer d'orientier le trou décalé vers le côté passager du
véhicule, comme illustré. Voir l'illustration à la page suivante. Voir la remarque ci-dessus concernant les modèles RWD.

3. Avec du ruban, coller les blocs et les boulons verticalement sur l'attelage avant de soulever l'attelage en place, comme illustré.
Les côtés longs des blocs doivent être à la verticale.

4. Soulever l'attelage sous le véhicule en veillant à ne pas pousser les boulons collés en place hors de l'attelage. Poser une
rondelle conique et des écrous sans trop serrer pour maintenir l'attelage en place. Faire pivoter l'attelage et insérer un bloc
épais 5/8” entre la barre d'attelage et la ferrure à bride, puis poser un boulon hex. long 3” et une rondelle conique. Serrer le
boulon long 3” selon les spécifications ci-dessous. Serrer les deux (2) écrous 1/2” situés vers l'arrière selon les spécifications
ci-dessous.

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les
spécifications en matière de sécurité des systèmes d’attelage.

Serrer les boulons/écrous 1/2”-13 Gr.5 au couple de 75 lb-pi (102 N*M).

z 2013 Cequent Performance Products, Inc. – Printed in Mexico

Feuille 3 de 6 75774N 5-31-13 Rev. B

Formulaire : F205 Rev A 5-6-05

Instructions d’installation

ce trou.

Mercedes GLK350

Tous les modèles y compris 4-Matic et RWD

Numéros de pièce :

75774, 87636

44690, 78303 U-Haul

Vue des ferrures à bride en place

Vue vers l'avant montrant les boulons et les rondelles freins en place. S'assurer que

les ferrures sont à la verticale à l'intérieur de la dépression dans la traverse, puis

serrer au couple de 75 lb-pi avant de soulever l'attelage sous le véhicule.

Avant du

véhicule

Trou de fixation avant de

l'attelage. Insérer le bloc

épais 5/8” verticalement

entre la barre d'attelage et

Côté passager du

véhicule

Trou décalé vers

le côté passager

Vue de la languette du carénage du pare-chocs

Courber ou enlever avant d'installer l'attelage.

Courber ou

enlever cette

languette.

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les
spécifications en matière de sécurité des systèmes d’attelage.

z 2013 Cequent Performance Products, Inc. – Printed in Mexico

Feuille 4 de 6 75774N 5-31-13 Rev. B

Form: F205 Rev A 5-6-05

4

Soportes de

soporte del

travesaño del vehículo que muestra

4

abrazadera

Bloque

Panel extremo del

vehículo

Travesaño del vehículo

Colector del

baúl

El enganche se muestra en la

posición correcta

Equipo necesario:

Kit de tornillos: 75774F
Llaves: 3/4”, 7/8”
Brocas de taladro: Ninguna
Otras herramientas: Cinta

Instrucciones de instalación

Placa protectora del

parachoques

¡Nota! Modelos RWD Es posible que tenga que insertar el soporte de abrazadera con tuercas a
través de la abertura del travesaño desde el lado posterior y colocar en el lado delantero del
travesaño.

Todos los modelos incluidos 4-Matic y RWD

Mercedes GLK350

No supere el valor inferior entre la calificación del fabricante del

vehículo de remolque o

Tipo de enganche

Carga de peso

Montaje esférico

Peso máximo bruto

del remolque (LB)

4000 (1814 Kg) 600 (272 Kg)

Ubicación del acceso al cableado: SUV 3 y 4

Números de partes:

75774, 87636

44690, 78303 U-Haul

Ajuste el orificio hacia el lado

del pasajero del vehículo

Travesaño del

bastidor del

Tornillos iguales

en ambos lados.

vehículo

5

4

2

6

2

3

Peso máximo de la

horquilla (LB)

Cinta

8

1

Lados largos de

8

Frente

del

vehículo

Vista posterior de la unión del

ambos soportes de abrazadera. Soporte

con tuercas de soldar en lado delantero.

5

7

2

3

Vista posterior que muestra el bloque

y el perno pegado con cinta al

enganche vertical antes de levantar el

enganche en su lugar.

Cant. (2) Perno de carruaje 1/2”-13 X 1-1/2” Cant. (2) Arandela de bloqueo de 1/2"

1

Cant. (3) Arandela cónica dentada 1/2” Cant. (1) Perno hexagonal 1/2-13 X 3"

2

Cant. (2) Tuerca hexagonal, 1/2”-13 Cant. (1) Bloque 5/8” X 1-1/2” X 2”

3

Cant. (2) Perno hexagonal, 1/2”-13 x 1-12" Gr. 5 Cant. (2) Bloque 1/4” X 1-1/2” X 2”

4

1. Es posible que tenga que quitar o doblar las lengüetas pequeñas de la placa protectora plástica que se salen por la base de la placa protectora
del parachoques antes de instalar el enganche. Consulte la foto en la siguiente página.

2. Instale soportes de abrazadera al travesaño del vehículo e instale pernos y arandelas de bloqueo y apriete a torsión según las especificaciones
antes de instalar el enganche. El soporte con tuercas de soldar va en el lado delantero del travesaño. Cerciórese de orientar el orificio de
ajuste hacia el lado del pasajero del vehículo como se muestra. Consulte la foto en la siguiente página. Ver nota abajo respecto a los
modelos RWD.

3. Pegue con cinta los bloques y pernos a los verticales del enganche como se muestra antes de levantar el enganche a su lugar como se muestra
arriba. Los bloques deben posicionarse con el vertical de lados largos.

4. Levante el enganche a su posición debajo del vehículo con cuidado de no empujar los pernos fuera del enganche que están colocados en su
lugar. Instale la arandela cónica y tuercas sin apretar para sostener el enganche en su lugar. Rote el enganche e inserte un bloque de 5/8" de
espesor entre la barra del enganche y el soporte de la abrazadera e instale un perno hexagonal de 3" y una arandela cónica. Apriete la torsión
el perno largo de 3" según las siguientes especificaciones. Apriete a torsión las (2) tuercas posteriores de 1/2" según las siguientes
especificaciones.

Apriete los pernos/tuercas de 1/2"-13 Gr. 5 con una llave de torsión a 75 Lb.-pies (102 N*M)

5

6

7

8

bloques verticales

1

Cinta

Pegue con cinta

el perno al

enganche

¡Nota! Instale los soportes de

abrazadera y pernos en su lugar y

apriete según las siguientes

especificaciones antes de levantar el

enganche a su lugar.

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u otros
paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al
trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.

Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.

z 2013 Cequent Performance Products, Inc. – Printed in Mexico

Hoja 5 de 6 75774N 5-31-13 Rev. B

Form: F205 Rev A 5-6-05

Instrucciones de instalación

verticalmente

Doble o quite antes de instalar el enganche.

Mercedes GLK350

Todos los modelos incluidos 4-Matic y RWD

Números de partes:

75774, 87636

44690, 78303 U-Haul

Vista de los soportes de abrazadera en su lugar

Vista hacia el frente del vehículo que muestra los pernos y las arandelas de bloqueo en su

lugar. Verifique que los soportes estén verticales en el interior de la depresión del travesaño y

luego apriete a torsión a 75 pies antes de levantar el enganche debajo del vehículo.

Frente

del

vehículo

Orificio delantero

de instalación del

enganche Inserte

un bloque de 5/8”

de espesor

Lado del

pasajero del

vehículo

Ajuste el orificio

hacia el lado del

pasajero

entre la barra de

enganche y este

orificio.

Vista de la lengüeta de la placa protectora del parachoques

Doble o quite esta

lengüeta

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o
bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o
accesorios con soplete.

Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.

z 2013 Cequent Performance Products, Inc. – Printed in Mexico

Hoja 6 de 6 75774N 5-31-13 Rev. B

Form: F205 Rev A 5-6-05
