Frame rail
Do Not Exceed Lower of Towing Vehicle
Fastener Kit:
75531F
position above the muffler and heat shield. Note: The hitch might touch the heat shield during
Heat shield
Fascia
Hitch Shown In Proper Position
Equipment Required:
Wrenches: 19mm
Drill Bits: None
Fasteners typical both sides
Existing weld nut

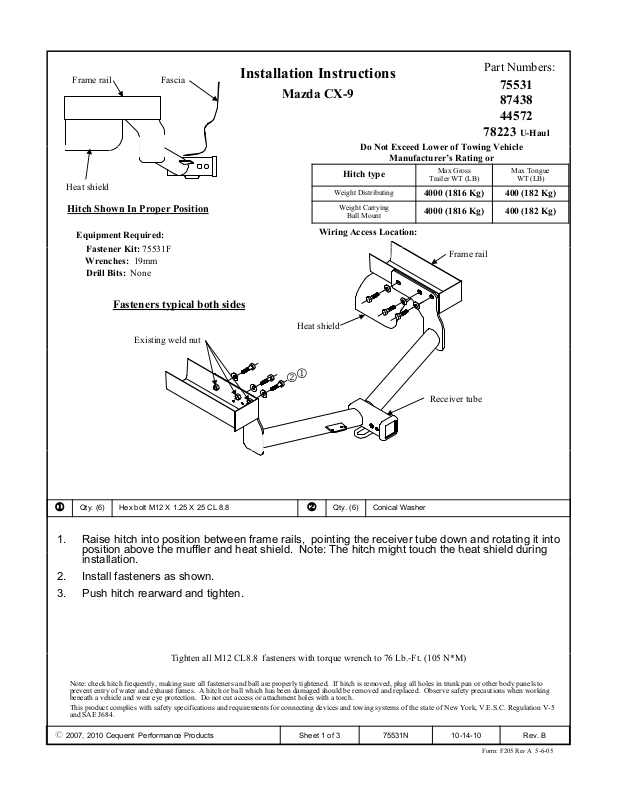

Installation Instructions
Mazda CX-9
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location:
Heat shield
Part Numbers:
78223
Manufacturer’s Rating or
Max Gross
Trailer WT (LB)
4000 (1816 Kg) 400 (182 Kg)
4000 (1816 Kg) 400 (182 Kg)
Frame rail
75531
87438
44572
U-Haul
Max Tongue
WT (LB)
1
2
Receiver tube
Qty. (6) Hex bolt M12 X 1.25 X 25 CL 8.8
1
Qty. (6) Conical Washer
2
1. Raise hitch into position between frame rails, pointing the receiver tube down and rotating it into
installation.
2. Install fasteners as shown.
3. Push hitch rearward and tighten.
Tighten all M12 CL8.8 fasteners with torque wrench to 76 Lb.-Ft. (105 N*M)
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2007, 2010 Cequent Performance Products
Sheet 1 of 3 75531N 10-14-10 Rev. B
Form: F205 Rev A 5-6-05
Longeron du
g
g
Écran
)
et le tournant en lplace au
dessus du silencieux et du bouclier de chaleur
Note : L accroc
pg
p( )
chassis
Écran
thermique
Attelage montré dans la position
appropriée
Équipement requis :
Visserie : 75531F
Clés : 19mm
Mèche : Aucune
Carénage
Remarque : Visserie similaire des
deux côtés
Écrou à souder
existant
Instructions d’installation
Mazda CX-9
Ne pas excéder les spécifications du
fabricant de véhicules de remorquage, ou
Type d’attelage
Répartition de la charge
Capacité de charge
Montage sur bille
Point d’accès au câbla
thermique
Numéros de pièces :
75531
87438
44572
78223
Poids brut max. de la
remorque (lb)
4000 (1816 Kg) 400 (182 Kg)
4000 (1816 Kg) 400 (182 Kg)
e :
Longeron du
chassis
U-Haul
Poids max. au timon
(lb)
1
2
Tube de récepteur
Qté (6) Boulon hexagonal M12 X 1.25 X 25 CL 8.8
1
Qté (6) Rondelle conique
2
1. Soulevez l'accroc en l'place entre les rails d'armature, dirigeant le tube de récepteur vers le bas
'
-
.
'
pourrait toucher le bouclier de chaleur pendant l'installation.
2. Installez des fermetures comme montré.
3. Poussez l'accroc vers l'arrière et serrez..
Serrer toute la visserie M12 CL8.8 au couple de serrage de 76 lb-pi. (105 N*M
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
z 2007, 2010 Cequent Performance Products
Feuille 2 de 3 75531N 10-14-10 Rev. B
Form: F205 Rev A 5-6-05
Larguero del
p
T
haciéndol
Apriete todos los tornillos
M12 CL8.8
con una llave de torsión a
pies. (105 N*M)
bastidor
Protector de
calor
Placa
protectora
El enganche se muestra en la
posición correcta
Equipo necesario:
Kit de tornillos: 75531F
Llaves: 19mm
Brocas de taladro: Ninguna
Nota: Tornillos iguales en
ambos lados
Instrucciones de instalación
Mazda CX-9
No su
ere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Tipo de enganche
Distribuidor de peso
Montaje de bola para carga de
peso
Ubicación del acceso al cableado:
Números de partes:
75531
87438
44572
78223
Peso máximo bruto
del remolque (LB)
4000 (1816 Kg) 400 (182 Kg)
4000 (1816 Kg) 400 (182 Kg)
Larguero del
bastidor
U-Haul
Peso máximo de la
horquilla (LB)
uerca de soldar
existente
Cant. (6) Perno hexagonal M12 X 1.25 X 25 CL 8.8
1
Protector de
calor
1
2
2
Tubo del receptor
Cant. (6) Arandela cónica
1. Levante el tirón en la posición entre carriles de marco, señalando el tubo de receptor abajo y
o girar en la posición encima del escudo de calor y el silenciador. Note: el tirón podría
tocar el escudo de calor durante la instalación.
2. Instale los tornillos sujetadores como se muestra.
3. Empuje el tirón hacia atrás y apriete.
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
z 2007, 2010 Cequent Performance Products
Hoja 3 de 3 75531N 10-14-10 Rev. B
76 Lb.-
Form: F205 Rev A 5-6-05
