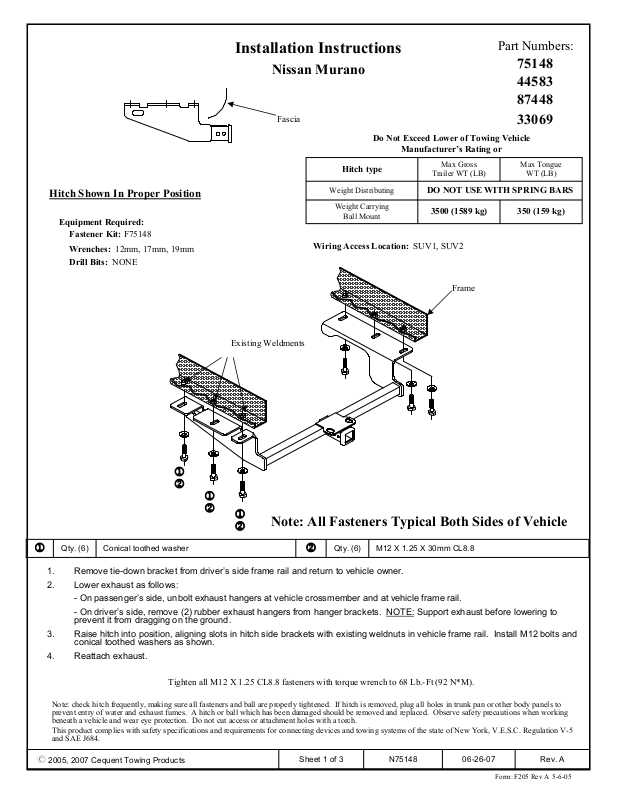

Installation Instructions
Nissan Murano
Part Numbers:
75148
44583
87448

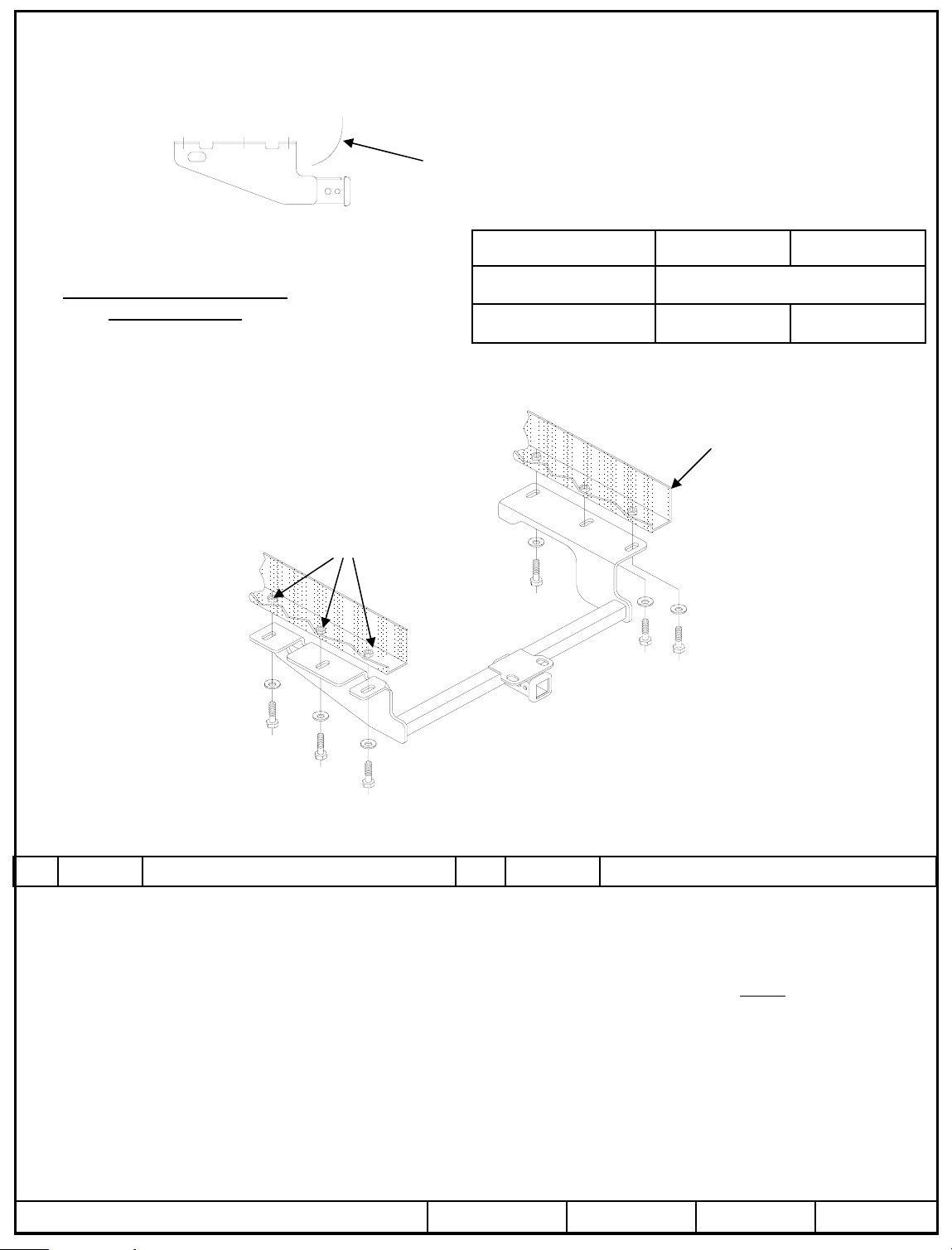

Hitch Shown In Proper Position
Equipment Required:
Fastener Kit: F75148
Wrenches: 12mm, 17mm, 19mm
Drill Bits: NONE
Fascia
Existing Weldments
Do Not Exceed Lower of Towing Vehicle
Manufacturer’s Rating or
Hitch type
Weight Distributing
Weight Carrying
Ball Mount
Wiring Access Location: SUV1, SUV2
Max Gross
Trailer WT (LB)
DO NOT USE WITH SPRING BARS
Frame
33069
Max Tongue
WT (LB)
350 (159 kg)3500 (1589 kg)
1
2
1
2
1
1. Remove tie-down bracket from driver’s side frame rail and return to vehicle owner.
2. Lower exhaust as follows:
3. Raise hitch into position, aligning slots in hitch side brackets with existing weldnuts in vehicle frame rail. Install M12 bolts and
4. Reattach exhaust.
Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to
prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working
beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.
This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5
and SAE J684.
z 2005, 2007 Cequent Towing Products
Conical toothed washerQty. (6)
- On passenger’s side, unbolt exhaust hangers at vehicle crossmember and at vehicle frame rail.
- On driver’s side, remove (2) rubber exhaust hangers from hanger brackets. NOTE: Support exhaust before lowering to
prevent it from dragging on the ground.
conical toothed washers as shown.
Tighten all M12 X 1.25 CL8.8 fasteners with torque wrench to 68 Lb.-Ft (92 N*M).
1
2
Note: All Fasteners Typical Both Sides of Vehicle
2
M12 X 1.25 X 30mm CL8.8Qty. (6)
Rev. A06-26-07N75148Sheet 1 of 3
Form: F205 Rev A 5-6-05
