DigiMicro Scale

Bedienungsanleitung
user manual
Mode d’emploi
Gebruiksaanwijzing

Inhalt

Sicherheitshinweise ..............................................................3

Gerätebeschreibung

Systemvoraussetzungen ......................................................4

Deutsch

Geräteansicht .......................................................................4

Erstinbetriebnahme ..............................................................5

Software ...............................................................................6

Zusatzhinweise .....................................................................9

Technische Daten ...............................................................10

CE-Erklärung ...................................................................... 10

Umweltgerechte Entsorgung ..............................................10

Garantiebedingungen .........................................................11

Inverkehrbringer:

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach

Tel. [phone]
Fax [phone]
Service-Hotline [phone]

Internet http://www.dnt.de
Email [e-mail]

Änderungen vorbehalten

- 2 -

Sicherheitshinweise

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.

Allgemeine Hinweise

Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät

beschädigt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die

das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen

Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben elektro-

nischer Produkte durch geschultes Personal verantwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den

korrekten Anschluss haben, wenden Sie sich bitte an unser Service-Center.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten,

sowie für Beanstandungen Dritter.

Umgebungsbedingungen

Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen,

harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen

aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heizkörpern.
Schützen Sie das Gerät vor Feuchtigkeit. Gebrauchen Sie es nicht in Räumen mit hoher Luftfeuchtigkeit,

z.B. im Badezimmer.
Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.

Teile des Gehäuses oder Zubehörs können sogenannte Weichmacher enthalten, die empfi ndliche Möbel-

und Kunststoffoberfl ächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfi nd-

lichen Flächen.

Störungen

Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von einer autorisier-

ten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-

Center zu wenden.

Verpackungsmaterial

Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

Reinigung und Pfl ege

Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf.
Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch.

Deutsch

- 3 -

Systemvoraussetzungen

Systemvoraussetzungen

Betriebssystem: MS Windows 2000/XP/Vista/ Windows7
min. Prozessor Pentium 300 oder vergleichbarer AMD Prozessor

Deutsch

100 MB freier Festplattenspeicher
min. 32MB RAM, empfohlen sind 512 MB RAM
24 Bit Farb-Videokarte
freie USB 2.0 Schnittstelle
CD-ROM Laufwerk

Geräteansicht

USB Kabel

Einzelbildtaste

Gehäuse

Rändelrad

Halterung

Standfuß

Beleuchtung einstellen

- 4 -

Vergrößerung einstellen

Markierung zum
Ablesen der
Vergrößerung

Softwareinstallation

Erstinbetriebnahme

Softwareinstallation

Installieren Sie zuerst den Treiber, bevor Sie das Mikroskop an den USB-Port anschliessen.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM Laufwerk Ihres Computers ein. Die CD startet auto-

matisch und zeigt den Start-Bildschirm, alternativ können Sie auf der CD die Installation mit microcapture

bzw microcapture.exe starten. Klicken Sie beim Installationsbildschirm auf USB Microscope Driver.
Nach erfolgreicher Treiber-Installation, starten Sie die Installation der Microcapture-Software.
Die Installation läuft komplett eigenständig ab.
Für Windows Vista und Windows7 müssen gegebenenfalls die Benutzerrechte für das Verzeichnis Micro-

Capture geändert werden, sonst kann die Menüeinstellung nicht gespeichert werden.

Für MAC OS befi ndet sich ein Ordner MAC auf der CD.

Das Mikroskop wird als UVC-Gerät installiert und ist somit für alle modernen Betriebssy-

steme geeignet. Die Microcapture-Software funktioniert allerdings nur unter Windows ab
Windows2000 SP4 und MAC. Directx9c muß bei Windows installiert sein.

Inbetriebnahme

Starten Sie das Programm microcapture.exe vom Desktop aus.
Wurden alle Treiber korrekt installiert, sehen Sie direkt eine Vorschau.

Bedienung

Montieren Sie die Kamera auf den mitgelieferten Ständer und entfernen Sie die Schutzkappe.

Die Programmoberfl äche ist mehrsprachig. Sollte es notwendig sein die Sprache umzustellen, wählen Sie

Optionen > Language > German

Richten Sie die Kamera auf das abzubildende Objekt und stellen Sie mit dem Rändelrad die Bildschärfe

ein. Beobachten Sie dabei den Monitor.

Bei sehr geringem Abstand zum Objekt gibt es 2 Punkte, mit unterschiedlicher Vergrößerung,

an denen die Kamera scharf eingestellt werden. Eine Hilfe hierzu fi nden Sie auf Seite 9.

Um Einzelbilder zu speichern, drücken Sie kurz auf die Einzelbildtaste, klicken im oberen Fensterrahmen

auf das Fotokamerasymbol oder drücken Sie die F11-Taste. Fotos werden in den Ordner photos gespei-

chert

Das aufgenommene Bild wird auf der rechten Seite als Miniaturdarstellung angezeigt.

Wenn sich der Mauszeiger über einer Miniaturansicht befi ndet, wird das Bild im Vorschaufenster ange-

zeigt. Mit der rechten Maustaste erhalten Sie ein Untermenü, mit der Sie folgende Aktionen ausführen

können: Mit Öffnet sich erhalten Sie ein Vorschaubild, mit Speichern können Sie das Bild speichern, mit

Kopieren wird das Bild in die Zwischenablage gespeichert zur weiteren Verarbeitung und mit Löschen

wird das Bild gelöscht. Bei Speichern öffnet sich eine Dialogbox, mit der Sie den Dateinamen und den

Speicherort wählen können.

Ein Video wird aufgenommen, sobald das Videokamera-Symbol im oberen Fensterrahmen angeklickt wird

oder die Aufnahme mit Erfassen > Video gestartet wird. Die Aufnahme wird gestoppt, sobald das Symbol

nochmals angeklickt wird. Videos werden in den Ordner Video gespeichert.

Deutsch

- 5 -

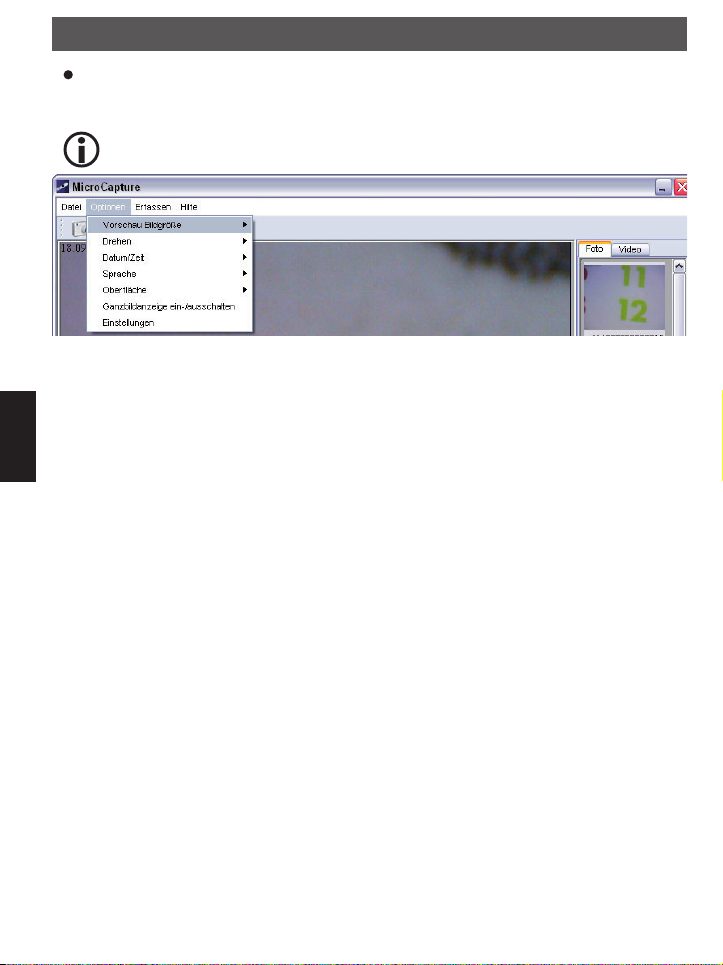

Konfi guration

Deutsch

Hauptmenüleiste

Datei/File

Beenden/Exit: Das Programm beenden.

Optionen/Options

Vorschau Bildgrösse/
Preview size: Unter diesem Menüeintrag können Sie die Vorschaubildgröße einstellen.

Drehen/Rotate Hier können Sie das Bild um 90° im Uhrzeigersinn bzw. gegen den Uhrzeigersinn

Datum/Zeit
Date/Time: Es wird das Datum und die Uhrzeit in das Bild eingeblendet

Sprache/
Language: Zum Einstellen der Menüsprache

Oberfl äche/Skin: Zur Auswahl einer Fensteransicht.
Ganzbildanzeige/

Toggle Fullscreen: Umschaltung zwischen normal und Ganzbildschirmanzeige. Die Umschaltung zur

Einstellungen/
Preferences: Hier können verschiedene Einstellungen zur Bilddarstellung gemacht und verschie-

Erfassen/Capture

Foto/Photo: Einzelbilderfassung

Video: Startet eine Videoaufnahme. Nochmaliges Klicken stoppt die Aufnahme.

Um eine Verschmutzung des Objektivs zu vermeiden, sollten Sie die Schutzkappe aufsetzen,

wenn das Gerät nicht benötigt wird.

drehen.

normalen Darstellung erfolgt mit einem Doppelklick auf die Bilddarstellung.

dene Effekte erzeugt werden (nur VGA Aufl ösung und kleiner). Die Einstellungen
können geladen und gespeichert werden. Die Begriffe auf dem Bildschirm sind
selbsterklärend.

Sobald Sie das Programm starten, wenn das Mikroskop nicht angeschlossen ist, erfolgt eine

Fehlermeldung.

- 6 -

Software

„Kein Gerät erkannt, verbinden Sie das Mikroskop mit der USB-Schnittstelle am Computer“.

oder

“No Device detected, please connect your Microscope directly to your USB Port.“

Wenn Ihr Computer nicht über eine USB 2.0 Schnittstelle verfügt, verringert sich die Bildauf-

lösung.

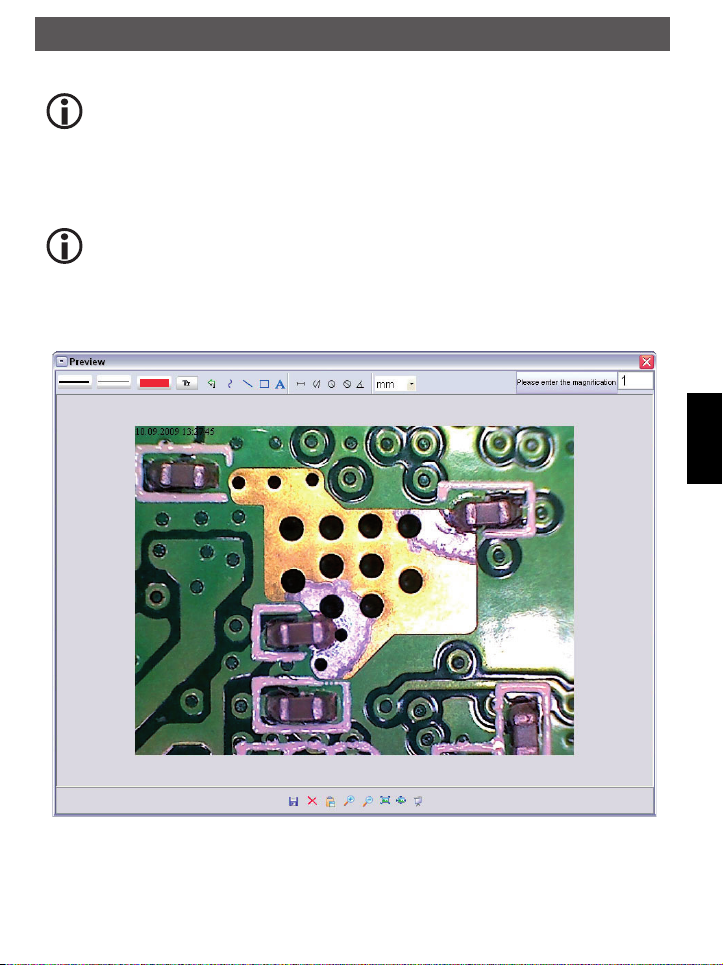

Bildbearbeitung

Gleichzeitig mit dem Hauptprogramm wird auch eine Software installiert, mit der Sie Messungen im Bild
durchführen können. Um die Software zu starten, doppelklicken Sie auf ein Bild in der Bildergalerie auf der
rechten Seite.
Am unteren Fensterrand sehen Sie einige Symbole, die Ihnen dem Fax/Bildbetracher von Windows geläu­fi g sind. Sie können das bearbeitete Bild speichern, löschen, in die Zwschenablage kopieren, vergrößern,
verkleinern usw.

Deutsch

- 7 -

Deutsch

Software

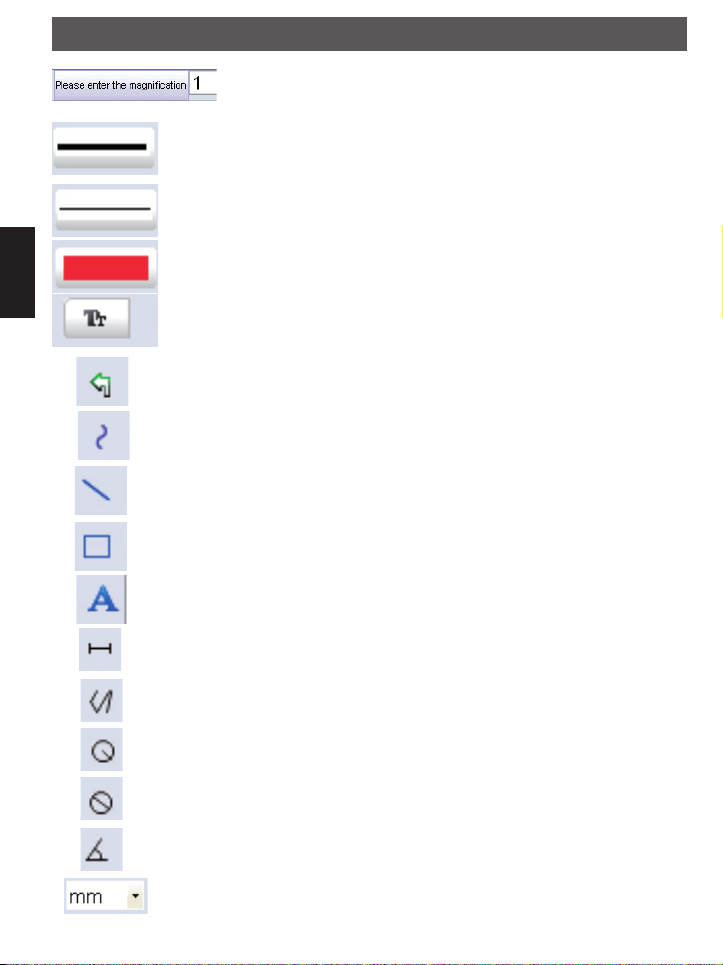

Stellen Sie zuerst die Vergrößerung ein, die auf der Skala am Rändelknopf abzu­lesen ist. Am Gehäuse befi ndet sich eine kleine Markierung. Lesen Sie einfach
den Wert ab, auf den die Markierung zeigt.

Linientyp

Einstellen des gewünschten Linientyps

Linienstärke

Legen Sie die Linienstärke fest

Linienfarbe

Zeichensatz für die Bemaßung

Letzte Bearbeitung rückgängig machen

Freihand zeichnen

Linie zeichnen(ohne Bemaßung)

Rechteck zeichnen

Texteingabemodus

Strecke vermessen mit Angabe des Abstandes zwischen 2 Punkten

Mehrfache Streckenmessung

Radius Circle , mißt den Abstand vom Mittelpunkt des Kreises zu seinem

Radius.

Durchmesser

Winkelmessung

Maßeinheit

- 8 -

Zusatzhinweise

Für die fehlerfreie Funktion der Software sind 2 Dinge zu beachten:

1. Sie müssen Administrator-Rechte auf dem Computer haben, ansonsten erhalten
Sie Fehlermeldungen.

2. Sie müssen auf dem PC Directx9c installiert haben. Um festzustellen, ob Directx9c
installiert ist, geben Sie unter Start > Ausführen den Befehl „dxdiag“ ein.

Das DigiMicro hat zwei Fixfocus-Einstellungen. Dazu ist die Rändelschraube entspre-

chend zu drehen. In der Nähe des rechten Anschlags erhalten Sie so die niedrige
Vergrößerung, in der Nähe des linken Anschlags erhalten Sie hohe Vergrößerung.

Drehen Sie die Rändelschraube auf Rechtsanschlag.
Stellen Sie in der Software eine Vorschaugröße von
1280x960 ein.

Stellen Sie das DigiMicro mit der beleuchtetet Vorder­seite mittig auf die Zeichnung (links).

Warten Sie 2 Sekunden bis der Weißabgleich erfolgt
ist.

Drehen Sie nun die Rändelschraube langsam nach
links.

Zuerst sehen Sie den äußeren Kreis bildschirmfül­lend. Das ist die niedrige Vergrößerung. Er hat einen
Durchmesser von 6mm.

Wenn Sie nun die Rändelschraube weiter nach links
drehen, sehen Sie den inneren Kreis bildschirmfül­lend. Das ist die hohe Vergrößerung. Er hat einen
Durchmesser von 1,5mm.

Deutsch

- 9 -

Technische Informationen

Technische Daten

Bildsensor 2 Mega Pixels

Deutsch

Video Aufl ösung 2560x2048 (5M), 2000x1600, 1600x1280 (2M), 1280x1024, 1024x960,

1024x768, 800x600, 640x480, 352x288, 320x240, 160x120 Pixel

Einzelbild Aufl ösung 2560x2048 (5M), 2000x1600, 1600x1280 (2M), 1280x1024, 1024x960,

1024x768, 800x600, 640x480, 352x288, 320x240, 160x120
Farbe 24-Bit-RGB
Optik Dual-Linse 27-fach + 100-fach
Fokussierung manuell, 10 mm bis 500mm
Flicker-Frequenz 50/60 Hz
Bildrate: max. 30 Bilder/s (bei 600 Lux Beleuchtung)
Vergrößerung 20- bis 200-fach
Verschlusszeit 1 Sek. bis 1/1000 Sek.
Bild-Format JPG und BMP
Video-Format AVI
Weißabgleich automatisch
Belichtung automatisch
Arbeitsfeldbeleuchtung 8 LED, weiß, stufenlos am Gerät einstellbar
PC-Interface USB 2.0
Betriebssystem MS Windows 2000/XP/Vista Windows 7
Spannungsversorgung 5 V (USB-Port)
Abm. (Gehäuse) 110 x 33 mm

Declaration of Conformity

Hiermit erklärt dnt GmbH, dass sich das Gerät DigiMicro Scale in Übereinstimmung mit den grund­legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG
befi ndet.
Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich.

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete
Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

- 10 -

English

- 11 -

Content

Security instructions ....................................13

System requirements ................................... 14

Appliance description ..................................14

Getting started .............................................15

Software ......................................................17

Disposal of electrical and

electronic equipment ...................................21

Service informationen ..................................21

Warranty regulations ....................................83

English

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach

Tel. [phone]
Fax [phone]
Service-Hotline [phone]

Internet http://www.dnt.de
Email [e-mail]

- 12 -

Security instructions

Please read this information carefully before you use the two way radio.

General instructions

Don’t place the unit on unstable location, if it falls down, people may be injured.
The unit is not a toy, please beware of small children.
If you connect the unit to other electronic devices, please study also the security instruction of this device.

If you have any question regarding the unit, how it works, the safety or the correct connection please

contact our technical support or ask any specialist.

The seller will not be liable for any damages caused by misuse of the product and any claim from third parties.

Environmental conditions

Don‘t drop or shake the unit, it might be damaged.
Avoid too high pressure to the LC-display, it might be damaged.
Don‘t leave the unit where the temperature is higher than 60°C, e.g. in cars with closed windows in the

summertime, near heaters or any other type of heat source.

Don‘t use the unit in rooms with high humidity e.g. bathrooms. Parts of the apparatus, tube and mini cam-

era, are water proofed See technical specifi cations for details

Don‘t use the unit at dusty places.

Technical problems

In case any foreign material or liquid gets into the product, please immediately remove the power cord.

Before you use it again, ask your authorised dealer to check the product carefully.

Please do not hesitate to contact our service center.

Packaging material

Please don’t keep any packaging material within reach of small children. It can become a dangerous toy.

Maintenance

We strongly suggest using a clean, dry, non-alcohol cotton swab to clean the glass surface periodically to

produce a clear image during operation.

English

- 13 -

Systemrequirements

Systemrequirements

OS: MS Windows 2000/XP/Vista/ Windows7
min. Prozessor Pentium 300 or compabible AMD Processor
100 MB freier Festplattenspeicher
mpfohlen sind 512 MB RAM
24 Bit Video card
USB 2.0 port
CD-ROM drive

English

Appliance description

USB cable

snapshoot button

compartment

magnifi cation ruler

holder

stand

Stetup the brightness of
the LEDs

Indicator marker

magnitfi cation ruler

- 14 -
