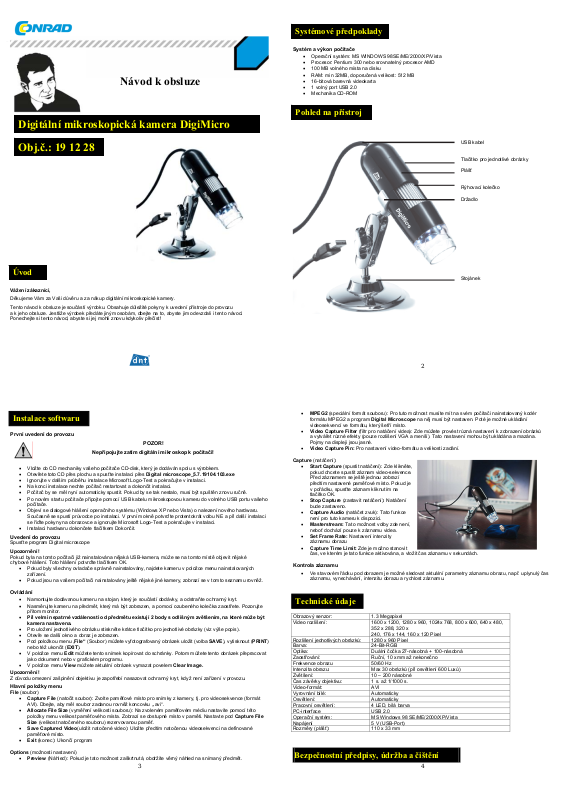

Návod k obsluze
Digitální mikroskopická kamera DigiMicro
Obj.č.: 19 12 28
Úvod
Vážení zákazníci,
Děkujeme Vám za Vaši důvěru a za nákup digitální mikroskopické kamery.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Systémové předpoklady
Systém a výkon počítače
• Operační systém: MS WINDOWS 98SE/ME/2000/XP/Vista
• Procesor: Pentium 300 nebo srovnatelný procesor AMD
• 100 MB volného místa na disku
• RAM: min 32MB, doporučená velikost: 512 MB
• 16-bitová barevná videokarta
• 1 volný port USB 2.0
• Mechanika CD-ROM
Pohled na přístroj
USB kabel
Tlačítko pro jednotlivé obrázky
Plášť
Rýhovací kolečko
Držadlo
Stojánek
2
Instalace softwaru
První uvedení do provozu
Uvedení do provozu
Spusťte program Digital microscope
Upozornění!
Pokud byla na tomto poč ítači již nainstalována nějaká USB-kamera, může se na tomto místě objevit nějaké
chybové hlášení. Toto hlášení potvrďte tlačítkem OK.
Ovládání
Upozornění!
Z důvodu omezení zašpině ní objektivu je zapotřebí nasazovat ochranný kryt, když není zařízení v provozu.
Hlavní položky menu
File (soubor)
Options (možnosti nastavení)
• Vložte do CD mechaniky vašeho počítače CD-disk, který je dodáván spolu s výrobkem.
• Otevřete toto CD přes plochu a spusťte instalaci přes Digital microscope_5.7.19104.103.exe
• Ignorujte v dalším průběhu instalace M icrosoft Logo-Test a pokračujte v instalaci.
• Na konci instalace nechte počítač restartovat a dokončit instalaci.
• Počítač by se měl nyní automaticky spustit. Pokud by se tak nestalo, musí být spuštěn znovu ručně.
• Po novém startu počítače připojte pomocí USB kabelu mikroskopovou kameru do volného USB portu vašeho
počítače.
• Objeví se dialogové hlášení operačního systému (Windows XP nebo Vista) o nalezení nového hardwaru.
Současně se spustí průvodce po instalaci. V prvním okně potvrďte protentokrát volbu NE a při další instalaci
se řiďte pokyny na obrazovce a ignorujte Mi crosoft Logo-Test a pokračujte v instalaci.
• Instalaci hardwaru dokončete tlačítkem Dokončit.
• Pokud byly všechny ovladače správně nainstalovány, najdete kameru v položce menu nainstalovaných
zařízení.
• Pokud jsou na vašem počítači nainstalovány ještě nějaké jiné kamery, zobrazí se v tomto seznamu rovněž.
• Namontujte dodávanou kameru na stojan, který je součástí do dávky, a odstraňte ochran ný kryt.
• Nasměrujte kameru na předmět, který má být zobrazen, a pomocí ozubeného kolečka zaostřete. Pozorujte
přitom monitor.
• Při velmi nepatrné vzdálenosti od předmětu existují 2 body s odlišným zvětšením, na které může být
kamera nastavena.
• Pro uložení jednotlivého obrázku stiskněte krátce tlačítko pro jednotlivé obrázky (viz výše popis).
• Otevře se další okno a obraz je zobrazen.
• Pod položkou menu „File“ (Soubor) můžete vyfotografovaný obrázek uložit (volba SAVE), vytisknout (PRINT)
nebo též ukončit (EXIT).
• V položce menu Edit můžete tento snímek kopírovat do schránky. Potom můžete tento obrázek přepracovat
jako dokument nebo v grafickém programu.
• V položce menu View můžete aktuální obrázek vymazat povelem Clear Image.
• Capture File (natočit soubor): Zvolte paměťové místo pro snímky z kamery, tj. pro videosekvence (formát
AVI). Dbejte, aby měl soubor zadanou rovněž koncovku „.avi“.
• Allocate File Size (vyměření velikosti souboru): Na zvoleném paměťovém médiu nastavíte pomocí této
položky menu velikost paměťového místa. Zobrazí se dostupné mís to v paměti. Nastavte pod Capture File
Size (velikost natočeného souboru) rezervovanou pam ěť.
• Save Captured Video(uložit na točené video): Uložte předtím natočenou videosekvenci na definované
paměťové místo.
• Exit (konec): Ukončí program
• Preview (Náhled): Pokud je tato možnost zaškrtnutá, obdržíte věrný náhled na snímaný předmět.
Nepřipojujte zatím digitální mikroskop k počítači!
POZOR!
3
• MPEG2 (speciální formát souboru): Pro tuto možnost musíte mít na svém počítači nainstalovaný kodér
formátu MPEG2 a program Digital Microscope na něj musí být nastaven. Poté je možné ukládání
videosekvencí ve for mátu, který šetří míst o.
• Video Capture Filter (filtr pro natá čení videa): Zde můžete provést různá nastavení k zobrazení obrázků
a vytvářet různé efekty (pouze rozlišení VGA a menší). Tato nastavení mohou být ukl ádána a mazána.
Pojmy na displeji jsou jasné.
• Video Capture Pin: Pro nastavení vid eo-formátu a velikosti zadán í.
Capture (natáčení):
• Start Capture (spustit natáčení): Zde klikněte,
pokud chcete spustit záznam video-sekvence.
Před záznamem se ještě jednou zobrazí
předtím nastavené paměťové místo. Pokud je
v pořádku, spusťte záznam kliknutím na
tlačítko OK.
• Stop Capture (zastavit natáčení): Natáčení
bude zastaveno.
• Capture Audio (natáčet zvuk): Tato funkce
není pro tuto kameru k di spozici.
• Masterstream: Tato možnost volby zde není,
neboť dochází pouze k záznamu videa.
• Set Frame Rate: Nastavení intenzity
záznamu obrazu
• Capture Time Limit: Zde je možno stanovit
čas, ve kterém je tato funkce aktivována, a vložit čas záznamu v sekundách.
Kontrola záznamu
• Ve stavovém řádku pod obrazem je možné sl edovat aktuální paramet ry záznamu obrazu, n apř. uplynulý čas
záznamu, vynechávání, intenzitu obrazu a rychlost záznamu.
Technické údaje
Obrazový senzor: 1.3 Megapixel
Video rozlišení: 1600 x 1200, 1280 x 960, 1024x 768, 800 x 600, 6 40 x 480,
Rozlišení jednotlivých obrázků: 1280 x 960 Pixel
Barva: 24-Bit-RGB
Optika: Duální čočka 27-násobná + 100-násobná
Zaostřování: Ruční, 10 xmm až nekonečno
Frekvence obrazu 50/60 Hz
Intenzita obrazu: Max 30 obrázků (při osvětlení 600 Luxů)
Zvětšení: 10 – 200 násobné
Čas závěrky objektivu: 1 s. až 1/1000 s.
Video-formát: AVI
Vyrovnání bílé: Automaticky
Osvětlení: Automaticky
Pracovní osvětlení: 4 LED, bílá barva
PC-interface USB 2.0
Operační systém: MS Windows 98 SE/ ME/2000/XP/Vista
Napájení 5 V (USB-Po rt)
Rozměry (plášť): 110 x 33 mm
352 x 288, 320 x
240, 176 x 144, 160 x 120 Pixel
Bezpečnostní předpisy, údržba a čištění
4
Page 2
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitální mikroskopické kamery.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody,
nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento vý robek a jeho příslušenství nejsou žádné
dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot
představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace,
spojte se prosím s naší tech nickou poradnou nebo požádejt e o radu kvalifikovaného odbo rníka.
Kamera nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík.
Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto
prostředky mohly poškodit pouzdro kamery. Nenamáčejte kameru do vody nebo do jiných kapalin.
Záruka
Na digitální mikroskopickou kameru poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, k teré vyplývají z neodborného zac házení, nehody, opotřebení, nedodržení
návodu k obsluze nebo změn na přístroji, provedených třetí osobou.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby ži votnosti přístroje přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Tento návod k použití je publikace firmy Conrad Electronic.
Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
SAJ/01/2009
