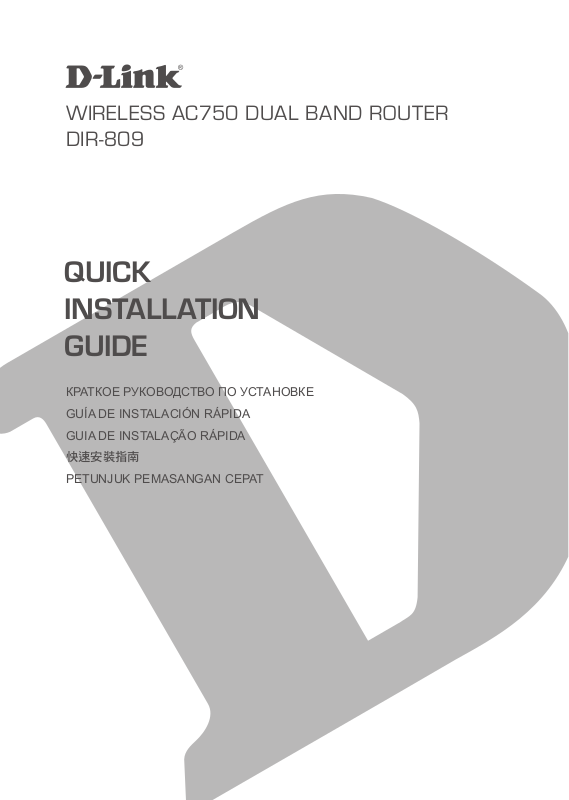

Wireless AC750 DuAl BAnD router
Dir-809

QUICK
INSTALLATION
GUIDE

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
GUÍA DE INSTALACIÓN RÁPIDA
GUIA DE INSTALAÇÃO RÁPIDA

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

CONTENTS OF
PACKAGING

ENGLISH

Contents

WIRELESS AC750 DUAL BAND ROUTER

DIR-809

POWER ADAPTER

5 V / 1 A

ETHERNET CABLE (CAT5 UTP)

CONNECT THE ROUTER TO YOUR PC DURING SETUP

If any of these items are missing from your packaging, contact
your reseller.

This unit is to be used with a power supply, P/N F05L5-050100SPAU or MU05BS050100-A1
Cet appareil doit être utilisé avec une source de courrant, modèle F05L5-050100SPAU,

MU05BS050100-A1

2

Dir-809

PRODUCT SETUP

WeB-BAseD setuP

Step 1

Position your DIR-809 near your Internet-connected modem and
PC. Keep the router in an open area for better wireless coverage.

PC

ENGLISH

Router

Router

Modem

Modem

PC

Modem

Router

Step 2

Unplug the modem Ethernet cable connected to your computer and
plug it into the port labeled ‘INTERNET’ on the router.
Connect the supplied power adapter to the router and a power
outlet, then verify that the power LED is on.

Step 3

Plug one end of the supplied Ethernet cable into the port labeled ‘1’
on the back of the router, and the other end into the Ethernet port on
your computer.

Step 4

Open a browser on the connected computer and go to
http://192.168.0.1. Select your Internet connection type (DHCP,
PPPoE, or Static IP), and enter the Internet settings obtained from
your Internet Service Provider (ISP). Click Connect to save the

conguration.

Dir-809

3

TROUBLESHOOTING

setuP AnD ConFiGurAtion ProBleMs

ENGLISH

1. HOW DO I CONFIGURE MY DIR-809 ROUTER MANUALLY?

- Connect your PC to the router using an Ethernet cable.

- Open a web browser and enter the address 192.168.0.1.

- The default username is Admin. The password should be left blank by default.

- If you have changed the password and can not remember it, you will need to reset the router to

return to an empty password eld.

2. HOW DO I RESET MY DIR-809 ROUTER TO FACTORY DEFAULT SETTINGS?

- Ensure the router is powered on.

- Press and hold the reset button at the bottom of the device for 10 seconds.

Note: Resetting the router to factory default will erase the current conguration settings.

To re-congure your settings, log into the router as outlined in question 1, then run the Setup Wizard.

3. HOW DO I ADD A NEW WIRELESS CLIENT OR PC IF I HAVE FORGOTTEN MY
WI-FI NAME (SSID) OR WI-FI PASSWORD?

- For every PC that needs to connect to the router wirelessly, you will need to ensure you use the

correct Wi-Fi Name (SSID) and Wi-Fi password.

- Use the web-based user interface (as described in question 1 above) to check or choose your

wireless settings.

- Make sure you write down these settings so that you can enter them for each wirelessly

connected PC. The back of this document features an area to record this important information.

4. WHY CAN'T I GET AN INTERNET CONNECTION?

- For ADSL users, please contact your ISP to make sure the service has been enabled/connected

by your ISP and that your ISP username and password is correct.

4

Dir-809

teCHniCAl suPPort

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in
Australia:

Tel: [phone]
24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [e-mail]

India:

Tel: [phone]
Toll Free 1800-233-0000

Web: www.dlink.co.in

E-Mail: [e-mail]

Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn

Korea:

Tel : [phone]
Monday to Friday 9:00am to 6:00pm

Web : http://d-link.co.kr

E-mail : [e-mail]

New Zealand:

Tel: [phone]
24/7 Technical Support

Web: http://www.dlink.co.nz
E-mail: [e-mail]

South Africa and Sub Sahara
Region:

Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time

Web: http://www.d-link.co.za
E-mail: [e-mail]

D-Link Middle East - Dubai, U.A.E.

Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]

General Inquiries: [e-mail]

Tech Support: [e-mail]

Egypt

1, Makram Ebeid Street -

City Light Building - oor 5

Nasrcity - Cairo, Egypt
Tel.: [phone]
Technical Support: [phone]

General Inquiries: [e-mail]

Tech Support: [e-mail]

Kingdom of Saudi Arabia

Ofce # 84 ,

Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]

General Inquiries: info.sa@ dlinkmea.com

Tech Support: support.sa@ dlinkmea.com

Pakistan

Islamabad Ofce:

61-A, Jinnah Avenue, Blue Area,

Suite # 11, EBC, Saudi Pak Tower,

Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]

Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,

Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069

General Inquiries: [e-mail]

Tech Support: [e-mail]

ENGLISH

Dir-809

5

teCHniCAl suPPort

ENGLISH

Iran

Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest

St. , Argentine Sq. ,

Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54

General Inquiries: [e-mail]

Tech Support: [e-mail]

7060 ד"ת ,49348 ת"פ ,ןולטמ תירק

[e-mail] :יללכ ל"אוד

[e-mail] :הכימת ל"אוד

לארשי

רטנס ןולטמ

20 םימישגמה 'חר

03-9215173 :לט

073-7962797 :לט

Morocco

M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [e-mail]

Lebanon RMA center

Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [e-mail]

Bahrain

Technical Support: [phone]

Kuwait:

Technical Support: + 965 22453939 / +965
22453949

Türkiye

Büyükdere Cad. Ferro Plaza No:155

D: 1 K: 1 Zincirlikuyu / Istanbul
Tel: [phone]
Email: [e-mail]

6

Dir-809

КОМПЛЕКТ
ПОСТАВКИ

СОДЕРЖИМОЕ

WIRELESS AC750 DUAL BAND ROUTER

DIR-809

АДАПТЕР ПИТАНИЯ

5B / 1A

ETHERNET-КАБЕЛЬ (CAT5 UTP)

ДЛЯ ПОДКЛЮЧЕНИЯ МАРШРУТИЗАТОРА К КОМПЬЮТЕРУ

Если что-либо из вышеперечисленного отсутствует,
обратитесь к поставщику.

РУССКИЙ

Dir-809

7

УСТАНОВКА

УСТАНОВКА С ПОМОЩЬЮ WEB-ИНТЕРФЕЙСА

Шаг 1

Установите DIR-809 рядом с модемом или компьютером,
подключенным к Интернету. Для увеличения зоны покрытия

PC

РУССКИЙ

Router

Modem

беспроводной сети устройство следует устанавливать на
открытом пространстве.

Router

Modem

PC

Modem

Router

Шаг 2

Отключите Ethernet-кабель модема от компьютера и подключите
его к порту INTERNET, расположенному на задней панели
маршрутизатора.
Подключите входящий в комплект поставки адаптер питания к
соответствующему разъему на задней панели маршрутизатора,
а затем – к электрической розетке. Проверьте индикатор
питания и убедитесь в том, что маршрутизатор включен.

Шаг 3

Подключите входящий в комплект поставки Ethernet-кабель к порту
1, расположенному на задней панели маршрутизатора, и к Ethernet­порту компьютера.

Шаг 4

Откройте на подключенном компьютере Web-браузер и введите
в адресной строке http://192.168.0.1. Выберите тип Интернет­соединения (DHCP, PPPoE или Static IP (Статический IP-адрес))
и введите настройки, предоставленные Вашим Интернет­провайдером (ISP). Нажмите Connect (Подключить), чтобы
сохранить конфигурацию.

8

Dir-809

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ

1. КАК ВЫПОЛНИТЬ РУЧНУЮ НАСТРОЙКУ МАРШРУТИЗАТОРА DIR-809?

- Подключите компьютер к маршрутизатору с помощью Ethernet-кабеля.

- Откройте Web-браузер и введите в адресную строку ‘192.168.0.1’.

- Имя пользователя по умолчанию – Admin. Поле для пароля по умолчанию оставьте

пустым.

- Если Вы изменили пароль и не можете его вспомнить, необходимо сбросить устройство к

заводским настройкам по умолчанию.

2. КАК ВОССТАНОВИТЬ В МАРШРУТИЗАТОРЕ ЗАВОДСКИЕ НАСТРОЙКИ ПО
УМОЛЧАНИЮ?

- Убедитесь, что маршрутизатор включен.

- Нажмите и удерживайте кнопку Reset на нижней панели устройства в течение 10 секунд.

Примечание: Восстановление настроек по умолчанию приведет к удалению текущих

конфигурационных настроек. Для повторного выполнения настроек войдите на интерфейс
устройства, следуя инструкциям к вопросу 1, а затем запустите Мастер установки.

3. КАК ДОБАВИТЬ НОВОГО КЛИЕНТА БЕСПРОВОДНОЙ СЕТИ ИЛИ
КОМПЬЮТЕР, ЕСЛИ ПОЛЬЗОВАТЕЛЬ ЗАБЫЛ ИМЯ БЕСПРОВОДНОЙ СЕТИ
(SSID) ИЛИ ПАРОЛЬ?

- При подключении компьютера к маршрутизатору по беспроводному соединению

убедитесь в том, что используемые имя беспроводной сети (SSID) и пароль корректны.

- С помощью Web-интерфейса (как описано выше в вопросе 1) Вы можете проверить или

задать настройки беспроводной сети.

- Обязательно запишите данные о выполненных настройках, чтобы в дальнейшем

использовать их для подключения других компьютеров к беспроводной сети. На обратной
стороне данного документа предусмотрен специальный раздел для записи важной
информации.

РУССКИЙ

4. ПОЧЕМУ ОТСУТСТВУЕТ ИНТЕРНЕТ-СОЕДИНЕНИЕ?

- Для пользователей ADSL-оборудования: пожалуйста, свяжитесь в провайдером и

убедитесь в том, что данный сервис активизирован/подключен провайдером, а имя
пользователя и пароль, предоставленные провайдером, корректны.

Dir-809

9

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.

Техническая поддержка D-Link:

8-800-700-5465

РУССКИЙ

Техническая поддержка через Интернет:

http://www.dlink.ru
e-mail: [e-mail]

ОФИСЫ

Россия

Москва, Графский переулок, 14
Тел. : [phone]

E-mail: [e-mail]

Україна

Київ, вул. Межигірська, 87-А
Тел.: [phone]

E-mail: [e-mail]

Moldova

Chisinau; str.C.Negruzzi-8

Tel:[phone]
E-mail:[e-mail]

Беларусь

Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]

E-mail: [e-mail]

Қазақстан

Алматы, қ. Құрманғазы,143 үй
Тел.: [phone]

E-mail: [e-mail]

Հայաստան

Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [e-mail]

საქართველო

თბილისი, მარიჯანის ქუჩა N4
ტელ.: [phone]
E-mail: [e-mail]

Latvija

Rīga, Lielirbes iela 27

Tel.: [phone]
E-mail: [e-mail]

Lietuva

Vilnius, Žirmūnų 139-303

Tel.: [phone]
E-mail: [e-mail]

Eesti

E-mail: [e-mail]

10

Dir-809

CONTENIDO DEL
EMPAQUE

ConteniDo

WIRELESS AC750 DUAL BAND ROUTER

DIR-809

FUENTE DE ALIMENTACIÓN

5V / 1A

CABLE ETHERNET (CAT5 UTP)

CONECTAR EL ROUTER AL PC DURANTE LA INSTALACIÓN

Si no encuentra alguno de los ítems mencionados, por favor
contacte a su vendedor.

ESPAÑOL

Dir-809

11

INSTALACIÓN DEL PRODUCTO

ConFiGurACiÓn BAsADA en PÁGinA WeB

Paso 1

Coloque el router cerca de su módem y el equipo que ya está en
línea. Coloque el router en una zona abierta de su área de trabajo

PC

para una mejor cobertura inalámbrica.

Router

ESPAÑOL

Router

PC

Router

Modem

Modem

Modem

Paso 2

Desconecte el cable Ethernet del módem que está conectado a su

computador. Conéctelo al puerto con el nombre INTERNET en el
router.

Conecte el adaptador de alimentación incluido en el puerto de
alimentación en la parte posterior del router y luego enchufe a una
toma de corriente o protector contra sobrevoltaje. Verique que el
indicador LED de alimentación está encendido.

Paso 3

Conecte un extremo del cable Ethernet en el puerto con la etiqueta

1 en la parte posterior del router. Conecte el otro extremo de este
cable al puerto Ethernet en su computador.

Paso 4

Abra un navegador en el PC conectado y vaya a http://192.168.0.1.

Seleccione su tipo de conexión a Internet (DHCP, PPPoE o IP
estática), e introduzca los ajustes de Internet facilitado por el

proveedor de servicios de Internet (ISP). Haga clic en Conectar

para guardar la conguración.

12

Dir-809

SOLUCIÓN DE PROBLEMAS

ProBleMAs De instAlACiÓn Y ConFiGurACiÓn

1. ¿CÓMO CONFIGURO MI ROUTER DIR-809 MANUALMENTE?

- Conecte su PC al router mediante un cable Ethernet.

- Abra el navegador web e introduzca la dirección ‘192.168.0.1’.

- El nombre de usuario predeterminado es Admin. La contraseña por defecto debe quedar en

blanco (dejar este cuadro vacío).

- Si ha cambiado la contraseña y no lo recuerda, tendrá que reiniciar el dispositivo para

establecer la contraseña por defecto.

2. ¿CÓMO PUEDO RESTABLECER MI ROUTER DIR-809 A LOS VALORES POR DEFECTO DE
FÁBRICA?

- Asegúrese de que el dispositivo está encendido.

- Mantenga pulsado el botón de reset en la parte posterior del dispositivo durante 20 segundos.

Nota: Al restablecer el producto a valores por defecto de fábrica, se borrará la conguración

actual.Para volver a ajustar la conguración, inicie sesión como se indica en la pregunta 1, a
continuación, ejecute el Asistente de conguración.

3. ¿CÓMO PUEDO AÑADIR UN NUEVO CLIENTE INALÁMBRICO O PC SI HE OLVIDADO MI
NOMBRE DE RED INALÁMBRICA (SSID) O CLAVE DE CIFRADO INALÁMBRICO?

- Por cada PC que necesita conectar con el Router de forma inalámbrica, tendrá que asegurarse

de que utiliza el nombre correcto de la red inalámbrica (SSID) y la clave de cifrado.

- Utilice la interfaz de usuario basada en web (como se describe en la pregunta 1) para

comprobar o elegir la conguración inalámbrica.

- Asegúrese de anotar estos valores para que pueda ingresarlos en cada PC que desee conectar

inalámbricamente. Va a encontrar un espacio especial en la parte posterior de este documento
para escribir esta información importante.

4. ¿POR QUÉ NO PUEDO CONSEGUIR UNA CONEXIÓN A INTERNET?

- Para usuarios ADSL por favor contáctese con su ISP para asegurarse que el servicio está

habilitado por su ISP y que su nombre de usuario ISP y contraseña son correctos.

ESPAÑOL

Dir-809

13

soPorte tÉCniCo

Usted puede encontrar actualizaciones de softwares o rmwares y documentación para usuarios a
través de nuestro sitio www.dlinkla.com

SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA

Por favor revise el número telefónico del Call Center de su país en

http://www.dlinkla.com/soporte/call-center

Soporte Técnico de D-Link a través de Internet

Horario de atención Soporte Técnico en www.dlinkla.com

e-mail: [e-mail] & [e-mail]

ESPAÑOL

Please ensure that channels 36/40/44/48 on the 5 GHz band are unlicensed and unrestricted in

your country of residence before using them.
Any illegal usage of these channels is the responsibility of the user.

Por favor asegúrese de que los canales 36/40/44/48 en la banda de 5 GHz estén sin licencia
y sin restricciones de uso en su país de residencia antes de utilizarlos. Cualquier uso ilegal de

estos canales es responsabilidad del usuario.

14

Dir-809

CONTEÚDO DA
EMBALAGEM

ConteÚDo

WIRELESS AC750 DUAL BAND ROUTER

DIR-809

FONTE DE ALIMENTAÇÃO

5V / 1A

CABO ETHERNET(CAT5 UTP)

CONECTE SEU ROTEADOR AO SEU PC DURANTE A
CONFIGURAÇÃO

Se qualquer um desses itens estiver faltando em sua

embalagem, entre em contato com o revendedor.

PORTUGUÊS

Dir-809

15

CONFIGURAÇÃO DO PRODUTO

ConFiGurAÇÃo BAseADA eM uM nAVeGADor WeB

Passo 1

Posicione o DIR-809 perto do seu modem conectado à Internet e do

seu PC. Mantenha o roteador em uma área aberta para uma melhor

PC

cobertura da rede sem o.

PORTUGUÊS

Router

Router

Modem

Modem

PC

Modem

Router

Passo 2

Desligue o modem e o cabo Ethernet conectado nele e conecte ao

seu computador, e a outra ponta conecte-a à porta "Internet" no

roteador.
Conecte a fonte de alimentação fornecido com o roteador em uma

tomada de energia, em seguida, verique se o LED está ligado.

Passo 3

Conecte uma extremidade do cabo Ethernet fornecido à porta 1 "na
parte de trás do roteador, ea outra extremidade à porta Ethernet no

seu computador.

Passo 4

Abra um software de navegação no computador conectado

e acesse a página http://192.168.0.1. Selecione seu tipo de
conexão de Internet (DHCP, PPPoE ou IP Estático), e entre com
as congurações de seu provedor de Internet. Clique em Conectar
(Connect) para Salvar as congurações.

16

Dir-809

RESOLUÇÃO DE PROBLEMAS

ProBleMAs nA instAlAÇÃo e ConFiGurAÇÃo

1. COMO FAÇO PARA CONFIGURAR O MEU ROTEADOR DIR-809 MANUALMENTE?

- Ligue o PC ao roteador usando um cabo Ethernet.

- Abra um navegador e digite o endereço ‘192.168.0.1’.

- O nome de usuário padrão é «Admin». A senha deve ser deixado em branco por padrão.

- Se você alterou a senha e não se lembra, você terá que reiniciar o roteador para voltar as

congurações de fabrica.

2. COMO REINICIAR MEU ROTEADOR DIR-809 ÀS CONFIGURAÇÕES DE FÁBRICA?

- Verique se o roteador está ligado.

- Pressione e segure o botão de reset na parte inferior do aparelho por 10 segundos.

Nota: redenir o roteador para o padrão de fábrica irá apagar as congurações atuais. Para

voltar a congurar as denições, faça login no roteador como descrito na questão 1, em
seguida, execute o Assistente de Conguração.

3. COMO FAÇO PARA ADICIONAR UM NOVO CLIENTE NA REDE SEM FIO OU UM PC, SE
EU ESQUECI O NOME DA MINHA REDE WI-FI (SSID) OU MINHA SENHA WI-FI?

- Para cada PC que precise se conectar ao roteador sem o, você vai precisar assegurar que

você use o nome da rede sem o Wi-Fi (SSID) e a senha Wi-Fi.

- Use a interface de usuário baseada na web (como descrito na questão 1 acima) para vericar

ou escolher suas congurações da rede sem o.

- Certique-se que você anotou essas congurações para que você possa inseri-los para cada

PC conectado à rede sem o. A parte traseira deste documento apresenta uma área para

gravar esta informação importante.

4. POR QUE NÃO CONSIGO ME CONECTAR À INTERNET?

- Para usuários de ADSL, por favor, entre em contato com seu provedor para garantir que o

serviço foi ativado / ligado por seu ISP e que seu nome de usuário e senha do ISP estão

corretos.

PORTUGUÊS

Dir-809

17

suPorte tÉCniCo

Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link.

Acesse o site: www.dlink.com.br/suporte

PORTUGUÊS

18

Dir-809

包裝內容物

內容

WIRELESS AC750

DIR-809

電源供應器

5V / 1A

乙太網路線

在設定時可用此網路線來連接電腦和

若有缺少任何物品請與您的經銷商聯絡。

雙頻無線路由器

(CAT5 UTP)

DIR-809

。

中

文

Dir-809

19

產品設定

網頁介面設定

PC

1

步驟

DIR-809

將
較佳的無線訊號涵蓋範圍。

放置在數據機和電腦的附近，並且選擇開放的空間以取得

中

文

Router

Router

Modem

2

Modem

PC

Modem

Router

步驟
將原本數據機連接至電腦端的網路線拔除，改接至
埠。之後將電源供應器的一端接在雲路由的電源插孔，另一端插在電
源插座上，並確認電源指示燈有亮起。

3

步驟
將包裝內附的網路線一端連接雲路由背面的
一端連接電腦上的網路埠。
您也可以用無線的方式來連接
無線網路啟用，搜尋
線，再輸入無線網路金鑰(例如
密碼可查看包裝內附的無線網路資料卡。

4

步驟
請使用已連線至路由器的電腦來開啟網頁瀏覽器，並在網址列輸入

http://192.168.0.1

「
申請的網路類型(
供的連線資料(如帳號密碼或IP位址)，確認後點選「連線」來儲存
設定。

DHCP、PPPoE

DIR-809

DIR-809

的無線網路名稱(例如

akbdj19368

Enter

」後按

。請將您電腦或行動裝置上的

鍵。在路由器的設定畫面中選擇您

或固定IP)，再輸入由網路業者提

DIR-809的Internet

1-4

其中一個網路埠，另

dlink-a8fa

)。預設的無線網路名稱和

)並連

20

Dir-809

常見問題

設定和安裝的問題

1. 我要如何手動設定

-使用網路線連接電腦和

-開啟網頁瀏覽器，在網址列輸入「

-預設的使用者名稱為「

reset

回復原廠預設值來重新設定。)

2. 我要如何將

-確認設備已連接電源並在待機中。

-用迴紋針等細物插入

請注意!此動作會將

3. 我要如何使用無線方式連線至

任何要無線連線至
的方式來至
作為日後連線的參考。

DIR-809

DIR-809

DIR-809

DIR-809

DIR-809

DIR-809

的設定頁面查看或修改已設定的無線網路名稱和密碼，之後請記下這些資料以

?

DIR-809

。

Admin

192.168.0.1

」，沒有密碼。(若您已經更改過登入密碼但忘記此資料，請將設備

回復出廠預設值(

reset孔約8-10

背面的

的設定全部清除，請在設備開機完成後依上述說明重新設定。

DIR-809

的裝置必須要選擇正確的無線網路名稱和輸入密碼。您可以依照問題

」

RESET

)?

秒再放開。

?若忘記無線網路名稱或密碼時該如何處理?

4. 我為何無法連上網際網路?

請先確認電腦直接連接數據機時可正常使用網路服務。之後再依您申請的網路類型查看:

Cable(DHCP)

-若您是

MAC

位址。

xDSL

-若您是

-若您是固定IP的使用者，請確認您輸入IP位址資料正確。

的使用者，請嘗試按下「複製電腦

的使用者，請確認您輸入的使用者名稱和密碼資料正確。

mac

位址」的按鈕，或是手動輸入電腦的

1

中

文

Dir-809

21

D-Link

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我
們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。

友訊科技台灣分公司技術支援資訊

D-Link 免付費技術諮詢專線

0800-002-615

手機付費電話[phone]#8715
服務時間：週一至週五，早上9:00到晚上9:00
 週六日及國定假日(不含農曆春節)早上10:00到晚上7:00
網站：http://www.dlink.com.tw
電子郵件：[e-mail]

如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司
的聯絡資訊以取得相關支援服務。

產品保固期限、台灣區維修據點查詢，請參考以下網頁說明：

http://www.dlink.com.tw

產品維修：
使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。

中

注意 !

文

依據低功率電波輻射性電機管理辦法
第十二條:經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用
者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
第十四條:低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現
有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍受合法通
信或工業、科學及醫療用電波輻射性電機設備之干擾。

在5.25-5.35秭赫頻帶內操作之無線資訊傳輸設備，限於室內使用

22

Dir-809

ISI
KEMASAN

isi

WIRELESS AC750 DUAL BAND ROUTER

DIR-809

ADAPTOR DAYA

5V / 1A

KABEL ETHERNET (CAT5 UTP)

MENGHUBUNGKAN ROUTER DENGAN PC SELAMA
PROSES INSTALASI

Bila salah satu dari item tidak terdapat dalam kemasan, segera
hubungi penjual.

BAHASA INDONESIA

Dir-809

23

PENGATURAN PRODUK

instAlAsi BerDAsArKAn WeB BroWser

Langkah 1

Posisikan DIR-809 Anda dekat dengan modem Internet dan PC.
Letakkan router di area terbuka agar jangkauan nirkabel menjadi

PC

lebih baik.

Router

Router

Modem

Modem

PC

Modem

Router

Langkah 2

Cabut kabel modem Ethernet yang terhubung ke komputer Anda

dan hubungkan ke port berlabel 'INTERNET' pada router.

Sambungkan adaptor daya yang termasuk dalam kemasan ke router
dan stopkontak listrik, kemudian pastikan bahwa LED daya menyala.

Langkah 3

Pasang salah satu ujung kabel Ethernet yang telah disediakan ke port

berlabel '1 'di belakang router, dan ujung lainnya ke port Ethernet pada

komputer Anda.

Langkah 4

Buka web browser pada komputer yang terhubung dan masukkan
alamat http://192.168.0.1. Pilih tipe koneksi Internet (DHCP, PPPoE
atau Static IP) dan masukkan pengaturan Internet yang didapat
dari ISP (Internet Service Provider) Anda. Klik pada Connect untuk

menyimpan kongurasi.

24

BAHASA INDONESIA

Dir-809

PENANGANAN MASALAH

MAsAlAH PADA PenGAturAn DAn KonFiGurAsi

1. BAGAIMANA CARA MENGATUR DIR-809 ROUTER SAYA SECARA MANUAL?

- Hubungkan PC Anda ke router menggunakan kabel Ethernet.

- Buka web browser dan masukkan alamat ‘192.168.0.1’.

- Default username adalah 'Admin'. Kata sandi harus dikosongkan secara default.

- Jika Anda telah mengubah password dan tidak dapat mengingatnya, Anda perlu me-reset router

supaya kata sandi kembali kosong.

2. BAGAIMANA CARA ME-RESET DIR-809 SAYA KE PENGATURAN DEFAULT PABRIK?

- Pastikan router dinyalakan.

- Tekan dan tahan tombol reset di bagian bawah perangkat selama 10 detik.

Catatan: reset router ke bawaan pabrik akan menghapus kongurasi yang ada. Kongurasi

ulang pengaturan Anda, login ke router seperti pada pertanyaan 1, kemudian jalankan Setup

Wizard.

3. BAGAIMANA CARA MENAMBAH KLIEN NIRKABEL BARU ATAU PC JIKA SAYA TIDAK
INGAT NAMA WI-FI (SSID) ATAU WI-FI PASSWORD SAYA?

- Untuk setiap PC yang terhubung ke router nirkabel, Anda perlu menggunakan Nama Wi-Fi (SSID)

dan Wi-Fi password yang benar.

- Gunakan antarmuka pengguna berbasis web (seperti yang dijelaskan dalam pertanyaan 1 di

atas) untuk memeriksa atau memilih pengaturan nirkabel Anda.

- Pastikan Anda menuliskan pengaturan ini sehingga Anda dapat memasukkan informasi ini ke

setiap PC yang terhubung secara nirkabel. Bagian belakang dokumen ini memiliki area untuk
mencatat informasi penting ini.

4. MENGAPA SAYA TIDAK DAPAT MENGAKSES INTERNET?

- Untuk pengguna ADSL, silahkan hubungi ISP Anda untuk memastikan bahwa layanan telah

diaktifkan / terhubung oleh ISP dan bahwa username dan password sudah benar.

BAHASA INDONESIA

Dir-809

25

DuKunGAn teKnis

Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link.
Dukungan Teknis untuk pelanggan:

Dukungan Teknis D-Link melalui telepon:

Tel: [phone]

Dukungan Teknis D-Link melalui Internet:

Email : [e-mail]

Website : http://support.dlink.co.id
