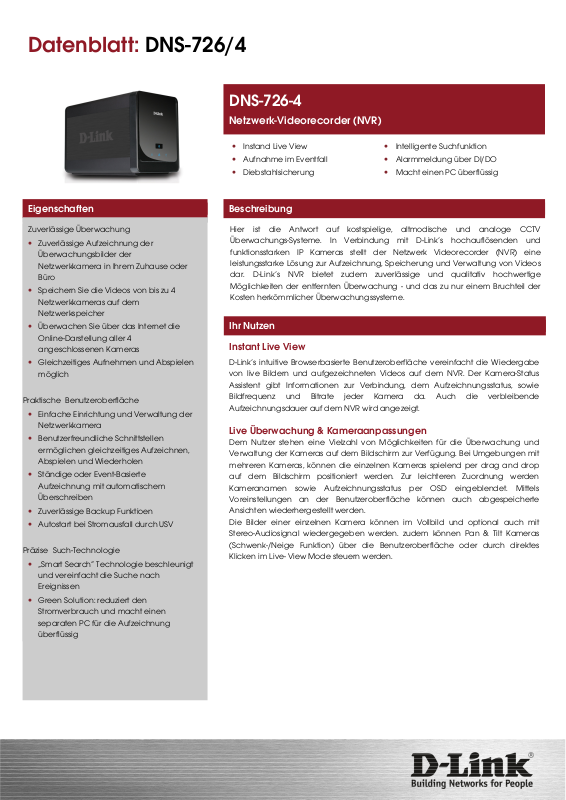

Datenblatt: DNS-726/4

Instant Live View

DNS-726-4

Eigenschaften

Zuverlässige Überwachung

• Zuverlässige Aufzeichnung der

Überwachungsbilder der

Netzwerkkamera in Ihrem Zuhause oder

Büro

• Speichern Sie die Videos von bis zu 4

Netzwerkkameras auf dem

Netzwerkspeicher

• Überwachen Sie über das Internet die

Online-Darstellung aller 4

angeschlossenen Kameras

• Gleichzeitiges Aufnehmen und Abspielen

möglich

Praktische Benutzeroberfläche

• Einfache Einrichtung und Verwaltung der

Netzwerkkamera

• Benutzerfreundliche Schnittstellen

ermöglichen gleichzeitiges Aufzeichnen,

Abspielen und Wiederholen

• Ständige oder Event-Basierte

Aufzeichnung mit automatischem

Überschreiben

• Zuverlässige Backup Funktioen

• Autostart bei Stromausfall durch USV

Präzise Such-Technologie

• „Smart Search“ Technologie beschleunigt

und vereinfacht die Suche nach

Ereignissen

• Green Solution: reduziert den

Stromverbrauch und macht einen

separaten PC für die Aufzeichnung

überflüssig

Netzwerk-Videorecorder (NVR)

• Instand Live View

• Aufnahme im Eventfall

• Diebstahlsicherung

Beschreibung

Hier ist die Antwort auf kostspielige, altmodische und analoge CCTV
Überwachungs-Systeme. In Verbindung mit D-Link’s hochauflösenden und
funktionsstarken IP Kameras stellt der Netzwerk Videorecorder (NVR) eine
leistungsstarke Lösung zur Aufzeichnung, Speicherung und Verwaltung von Videos
dar. D-Link’s NVR bietet zudem zuverlässige und qualitativ hochwertige
Möglichkeiten der entfernten Überwachung - und das zu nur einem Bruchteil der
Kosten herkömmlicher Überwachungssysteme.

• Intelligente Suchfunktion

• Alarmmeldung über DI/DO

• Macht einen PC überflüssig

Ihr Nutzen

D-Link’s intuitive Browserbasierte Benutzeroberfläche vereinfacht die Wiedergabe
von live Bildern und aufgezeichneten Videos auf dem NVR. Der Kamera-Status
Assistent gibt Informationen zur Verbindung, dem Aufzeichnungsstatus, sowie
Bildfrequenz und Bitrate jeder Kamera da. Auch die verbleibende
Aufzeichnungsdauer auf dem NVR wird angezeigt.

Live Überwachung & Kameraanpassungen

Dem Nutzer stehen eine Vielzahl von Möglichkeiten für die Überwachung und
Verwaltung der Kameras auf dem Bildschirm zur Verfügung. Bei Umgebungen mit
mehreren Kameras, können die einzelnen Kameras spielend per drag and drop
auf dem Bildschirm positioniert werden. Zur leichteren Zuordnung werden
Kameranamen sowie Aufzeichnungsstatus per OSD eingeblendet. Mittels
Voreinstellungen an der Benutzeroberfläche können auch abgespeicherte
Ansichten wiederhergestellt werden.
Die Bilder einer einzelnen Kamera können im Vollbild und optional auch mit
Stereo-Audiosignal wiedergegeben werden. zudem können Pan & Tilt Kameras
(Schwenk-/Neige Funktion) über die Benutzeroberfläche oder durch direktes
Klicken im Live- View Mode steuern werden.

• Live Überwachung mit Vollbild und

Umfass

ende Aufzeichnungsfunktionalitäten

Screenshot Funktion

• Video-Export mit Zeitstempel als AVI oder ASF

• Kalendersuche und Video-Preview vor der

Wiedergabe

Einfacher Anschluss und Konfiguration

• Direkter Anschluss ans Internet (PPoE) ohne

zusätzlichen externen Router

• Unterstützt PPPoE, DHCP, und Statische IP

Zuweisung

• 2 Steckplätze für SATA 3,5“ HDD

• Bis zu 4TB Festplattenkapaztät (2TB je

Festplatte)

• RAID 0/1 und JBOD Unterstützung

Zuverlässige Datensicherheit

• Schutz wichtiger Überwachungsdaten dank

automatischem Backup auf gespiegelten

Festplatten mittels der RAID 1 Technologie

• Anschluss an UPS per USB zur

Benachrichtigung und sicheres

Herunterfahren bei Stromausfällen möglich

Flexibel und Skalierbar

• Clustern von bis zu 4 NVRs möglich, und

somit die Überwachung von bis zu 16

Kameras in einer Gruppe

• Stand-alone Gerät: Macht einen

zugehörigen PC überflüssig

• Unterstützt D-Link, Sony, Panasonic und Axis

Netzwerkkameras mit intelligenter PTZ

Steuerung

Eine übersichtliche, Konfiguration aller angeschlossenen Kameras (inkl.
Kompression, Auflösung und Bildfrequenz). Der NVR zeichnet dabei die Bilder von
bis zu 4 lokalen oder entfernten IP Kameras auf. Zudem können bis zu 4 NVRs mit
Hilfe von D-Link’s integrierter 16 Channel Management Software zusammengefasst
und verwaltet werden (Windows XP und Vista kompatibel).
Nach der Ersteinrichtung der Kameras, ermöglicht das äußerst flexible
Zeitplanungssystem sowohl die fortwährende als auch die Eventbasierte
Aufzeichnung. Für jede Kamera können dabei einzelne Aufzeichnungsintervalle
festgelegt werden. Der DNS-726-4 ermöglicht zudem die Aufzeichnung bestimmter
Ereignisse auf Basis vordefinierter Alarmmeldungen oder Ereignissen.
Der NVR kann so konfiguriert werden, dass im Falle mangelnder HDD
Speicherkapazität die ältesten Aufzeichnungen überschrieben werden, um so
eine fortwährende und unterbrechungsfreie Aufzeichnung zu gewährleisten.
Weiterhin kann die Vorhaltezeit der Aufzeichnungen vom Nutzer festgelegt
werden (im Rahmen der Festplattenkapazitäten). Verfügt der NVR beispielsweise
über eine Aufzeichnungskapazität von 7 Tagen, so wird er mittels der Überschreib­Funktion den achten Tag aufzeichnen, indem er den ersten Tag löscht.
Alternativ bietet der NVR aber auch die Möglichkeit die Aufzeichnung im Falle
mangelnder HDD Speicherkapazität zu unterbrechen. In diesem Fall kann mittels
der DI/DO Schnittstelle zudem eine entsprechende Benachrichtigung als
Warnsignal an ein externes Gerät wie ein akustischer Alarm oder LED Display
gesandt werden.

Leistungsstarkes Event-Management

Der NVR übernimmt die zentrale Überwachung der digitalen Ausgangssignale, der
E-Mail Benachrichtigungen sowie der Aufzeichnungen aller angeschlossenen
Kameras. Zusätzlich können auch eingehende Signale wie Bewegungssensoren
über digitale Schnittstellen überwacht werden. All diese Ereignisse werden
aufgezeichnet und ggf. an E-Mail-Empfänger oder Signalgeräte ausgegeben. Zu
diesem Zweck können Nutzer mehrere Kontaktlisten für eventuelle
Benachrichtigungen hinterlegen. Ein Protokollierungs-System speichert die
Ereignisse chronologisch und macht sie so leicht auffindbar.

Intelligente Wiedergabe

Die Sichtung der Aufzeichnungen ist oft mühsam und frustrierend. Die „Smart
Search“ Funktion des NVRs macht das Auffinden von Ereignisse nun besonders
einfach. Nach der Wahl eines Zielbereichs im Video, und der Einstellung der Such­Sensibilität, durchsucht „Smart Search“ die Aufzeichnungs-Datenbank anhand
bestimmter Kriterien nach ungewöhnlichen Vorkommnissen. Die Suchkriterien
umfassen dabei Faktoren wie Bewegungen, fehlende oder veränderte
Gegenstände, ein Verlust an Schärfe oder das Abdecken der Kamera.

Nach der Auswahl einer Videosequenz kann der NVR sofort mit der Wiedergabe
beginnen. Der DNS-726-4 unterstützt dabei die gleichzeitige Wiedergabe von bis zu
4 Kanälen. Die Wiedergabe kann dabei mit bis zu 16facher Geschwindigkeit (fast
forward/fast backward) erfolgen. Im Falle der Schritt-für-Schritt Wiedergabe wird
ein Bild nach dem anderen angezeigt. Auch Helligkeit, Kontrast und Schärfe der
Aufzeichnung können hierbei angepasst werden.
Werden während der Wiedergabe auffällige Videosequenzen bemerkt, können
diese in zwei verschiedenen Formaten exportiert werden. Ein Export des Roh­Videos kann mittels AVI erfolgen, während beim ASF Format das exportierte Video
zusätzlich mit einem Zeitstempel versehen wird. Ist ein Drucker am PC verfügbar,
kann direkt vom NVR auch ein Bildschirmdruck erfolgen.

Umfassende Daten- und Hardware-Sicherheit

D-Link’s NVR garantiert Ihnen die Sicherheit und Integrität Ihrer IP
Kameraaufzeichnungen. Der Administrator kann externe Verbindungen zum NVR
auf Basis der IP Adresse filtern, und so nicht nur den Zugriff einschränken, sondern
auch die Sicherheit erhöhen. Der Administrator kann bestimmten Nutzern zudem
Zugriffsprivilegien für Live View, Wiedergabe, Audio und PTZ Funktionen bestimmter
Kameras gewähren.
Aufgezeichnete Daten werden in einer sicheren Datenbank gespeichert. Diese
Daten können dann regelmäßig oder fallweise an zusätzlichen Speicherorten
gesichert werden. Der NVR schützt die Daten ferner mittels der RAID 1 Technologie.
RAID 1 dupliziert die Datenbank mit den Aufzeichnungen auf zwei voneinander
unabhängige Festplatten im dem NVR. Falls ein HDD Laufwerk ausfällt, bleibt die
Datenintegrität so auf dem zweiten Laufwerk erhalten.
Ein USV kann im Notfall als Sicherheit für den NVR genutzt werden. Mittels einer USB
Schnittstelle erteilt die USV dem NVR den Befehl zur sachgemäßen Abschaltung
ehe die Stromversorgung versagt. Sollte es zu einem Stromausfall kommen bootet
der NVR neu, sobald die Stromversorgung wieder verfügbar ist.
Die NVR verfügt dabei selbst über einen Diebstahlschutz. Aus diesem Grund ist das
NVR Gehäuse kompakt und daher leicht an einem sicheren Ort zu verstecken. Ein
Schloss auf der Vorderseite schützt zudem vor dem Diebstahl der Festplatten,
während eine Öffnung für beispielsweise einen „Kensington Lock“ auf der
Rückseite dazu dient den NVR selbst zu sichern.

Vollständige Netzwerkkompatibilität

Der D-Link NVR nutzt die bestehende Netzwerkarchitektur und kann eine IP
Adresse vom DHCP Server beziehen, und ist so während der Installation leicht
auffindbar. Für Internetzugänge ohne statische IP Adressen, wird zudem Dynamic
DNS unterstützt. Mittels einem DynDNS Account kann dann über das Internet direkt
auf den NVR zugegriffen.
Sollen die Aufzeichnungen im Ernstfall auch als Beweismaterial verwendet
werden, ist eine korrekte Aufzeichnungszeit unabdingbar. Um dies sicherzustellen
kann die Systemzeit des NVR mittels eines Network Time Protocol (NTP) über einen
Internetserver aktualisiert werden.

DNS

-

726

-4

Firmware Spezifikationen

Betriebssystem

Entfernte Live View Steuerung

Benutzerkonto

• Linux

Unterstützte Kameras

• DNS-722-4: Unterstützt alle D-Link

Netzwerkkameras. Beinhaltet Auto-Discovery
und eine Auflösung bis zu 1.3 Megapixel.

• DNS-726-4: Unterstützt Netzwerkkameras

bekannter Marken wie D-Link, Axis, Panasonic,
und SONY. Die Unterstützung spezieller
Funktionen ist softwareabhängig.

Aufzeichnung

• Bis zu 120fps (NTSC) / 100fps (PAL) auf D1

Kamerasuche

• UPnP

Audio & Video Aufzeichnung

• Synchrone Audio & Video Aufzeichnung

Kompression

• MPEG-4, M-JPEG (für unterstützte Kameras)

Videoeinstellungen

• Auflösung, Qualität, Bildrate, Audio an/aus,

Zugriff auf Kameraschnittstelle

Aufzeichnungsmodi

• DNS-722-4: planmäßige und manuelle

Aufzeichnung

• DNS-726-4: planmäßige und manuelle und

Ereignis-gesteuerte Aufzeichnung (DI Trigger,
Bewegungsmelder)

Entfernter Live View

• Unterstützt durch IE Remote Live Viewer

• Maximal 4 Kanäle gleichzeitig

• Live view, Voreinstellungen/Start,

Überwachung, Fokus, PTZ Funktionen,
entfernter IO (nur DNS-726-4),
Schnappschuss, Vollbild, digitaler Zoom

Entfernte Wiedergabe Funktionen

• Wiedergabe mit normaler Geschwindigkeit,

fast forward/rewind und schrittweisem
forward/rewind

• Smart Search (nur DNS-726-4) Intelligente

Erkennung: Allgemeine Bewegungen,
Fehlende Gegenstände, Unbekannte
Objekte, Kameraverdunkelung, Fokusverlust

Entfernte Wiedergabe

• Unterstützt über IE und NVR Client

• Wiedergabesystem mit Zeitplan GUI, Suche

nach Event, Ort, Kamera, Datum und Zeit

• DNS-722-4: IE & NVR Client unterstützen

Wiedergabe von 1 Kanal

• DNS-726-4: IE & NVR Client unterstützen

gleichzeitige Wiedergabe von 4 Kanälen
sowie intelligenter Suche nach allgemeiner
Bewegung oder fehlenden Gegenständen

• Digitaler Zoom in bestimmten Bereich

Aufzeichnung durch
Überschreiben

• Auto Recycling falls Speicher voll

Daten-Export

• Export der Videos als “AVI” oder “ASF” Datei

(ASF mit Zeitstempel)

• Export von Bildern als “BMP” oder “JPG”

Datei

•

Anlage zusätzlicher Konten möglich, um Nutzern
Zugriff auf das System zu gewähren, aber dabei
Autorisierungen für Kamerakanäle, PTZ etc. zu
gewähren

DDNS

• D-Link DDNS Server Unterstützung

Systemzeit

• Einstellung der Systemzeit (D-Link NTP,

Eingabezeit, Synchronisation mit PC,
Sommerzeit)

Entferntes Backup

• Entfernte Software speichert Rohdaten auf

redundanten Speicher

Systemstatus

• Kamerastatus, Systemstatus

Network Service Protokolle

• IPV4, ARP, TCP, UDP, ICMP

• DHCP Client

• NTP Client (D-Link)

• DNS Client

• DDNS Client (D-Link)

• SMTP Client

• HTTP Server

• PPPoE

• UPnP

• IP Filter

Nutzerschnittstellen

• Internet Explorer v6 oder neuer

• NVR Search Utility

DNS

-

726

-4

Standa

rds

Netzteil

Betriebstemperatur

D-Link (Deutschland) GmbH

D-Link Schweiz

D-Link Österreich

Hardware Spezifikationen

• IEEE 802.3/u/z

• Auto MDI/MDI-X

• SATA I, II

HDD

• HDD Überwachung & Verwaltung über PC

• Disk formatieren

• RAID 0, 1

• JBOD

Zwei Reset-Modi

• Reset Firmware GUI Schalter

• HW Reset Schalter (für 5 Sekunden gedrückt

halten)

Flash ROM

• 32MB

• RAM

• 128MB DDR

Netzwerkschnittstelle

• Gigabit Ethernet LAN Port (10/100/1000 Mbit/s)

I/O Anschlüsse

• RJ45 Port x1

• DC-in jack x1

• USB Anschluss für UPS Status Update (optional)

• DC12V/3A, DC5V/3A

Reset Knopf

Auf Werkseinstellungen zurücksetzen

Sicherheit

• Schloss auf der Vorderseite

• Öse für Gerätschloss

Stromverbrauch

• Max. Stromverbrauch: 23.59W

• Max. Stromverbrauch im Standby:

• 7.26W

Abmessungen (B x T x H)

• 198 (B) x 104 (T) x 132 (H) mm

Gewicht

• 1.23 kg

• Bei Betrieb: 0°C to 40°C

• Bei Lagerung: -20°C to 50°C

Luftfeuchtigkeit

• Bei Betrieb: 5% bis 90% (nicht-kondensierend)

Lieferumfang

• NVR mit 2-Steckplätzen

• Netzteil

• Ethernetkabel

• Quick Installation Guide

• Halterung für Stromkabel

• Schlüssel

• CD-ROM mit:

• Software

• Produkthandbuch

Garantie

2 Jahre Garantie

Bestellinformationen

Artikelnummer: DNS-726-4 Beschreibung: Netzwerk-Videorecorder (NVR)

D-Link Kontaktinformationen

Schwalbacher Str. 74
D-65760 Eschborn
Fon: [phone]
Fax: [phone]

www.dlink.de

Spezifikation kann ohne vorherige Ankündigung geändert werden. D-Link ist ein eingetragenes Markenzeichen der D-Link Corporation und seiner ausländischen

Niederlassungen. Alle übrigen Marken sind Marken Ihrer jeweiligen Eigentümer.

Glatt Tower, 2. OG, Postfach
CH-8301 Glattzentrum
Fon: [phone]
Fax: [phone]

www.dlink.ch

Millennium Tower, Handelskai 94 - 96
A-1200 Wien
Fon: [phone]
Fax: [phone]

www.dlink.at

© Mai 2008 Alle Rechte vorbehalte
