Руководство пользователя
DIR-806A
Беспроводной многофункциональный
маршрутизатор с поддержкой 802.11ac (до 750 Мбит/с)
Декабрь, 2013 г.
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Содержание
Глава 1. Введение................................................5
Аудитория и содержание......................................................5
Условные обозначения........................................................5
Структура документа.........................................................6
Глава 2. Обзор маршрутизатора....................................7
Общее описание..............................................................7
Технические характеристики..................................................8
Внешний вид устройства.....................................................16
Передняя панель..........................................................16
Боковая панель...........................................................18
Задняя панель............................................................19
Комплект поставки..........................................................20
Глава 3. Установка и подключение маршрутизатора.................21
Предварительная подготовка.................................................21
Подключение к компьютеру и его настройка...................................22
Подключение к компьютеру с Ethernet-адаптером............................22
Настройка автоматического получения IP-адреса
в ОС Windows XP..........................................................22
Настройка автоматического получения IP-адреса
в ОС Windows 7...........................................................25
Подключение к компьютеру с Wi-Fi-адаптером...............................30
Настройка Wi-Fi-адаптера в ОС Windows XP.................................31
Настройка Wi-Fi-адаптера в ОС Windows 7..................................32
Подключение к web-интерфейсу...............................................34
Структура web-интерфейса...................................................36
Режим маршрутизатора.....................................................38
Режим точки доступа......................................................41
Сохранение и восстановление настроек.......................................44
Режимы работы устройства...................................................46
Режим маршрутизатора.....................................................46
Режим точки доступа......................................................46
Глава 4. Настройка устройства в режиме маршрутизатора...........47
Click'n'Connect............................................................47
Создание WAN-соединения..................................................49
Соединение типа PPPoE..................................................49
Соединение типа Статический IP.........................................54
Соединение типа Динамический IP........................................58
Соединение типа PPTP + Статический IP или L2TP + Статический IP........62
Соединение типа PPTP + Динамический IP или L2TP + Динамический IP......70
Проверка доступности сети Интернет.......................................77
Настройка беспроводного подключения......................................78
Режим точки доступа....................................................79
Режим клиента..........................................................81
Настройка IPTV...........................................................83

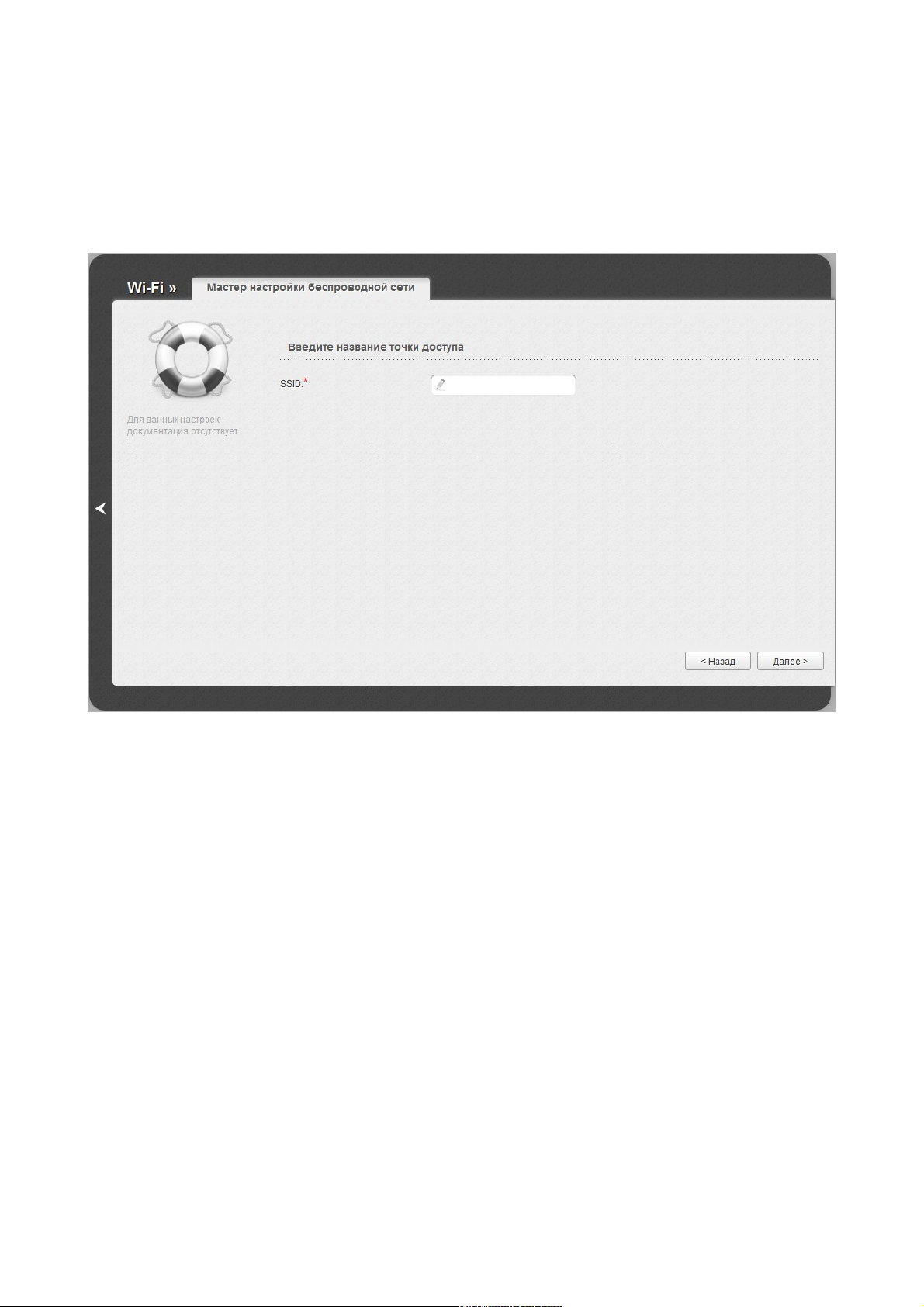

Мастер настройки беспроводной сети.........................................84
Режим точки доступа......................................................85
Режим клиента............................................................87

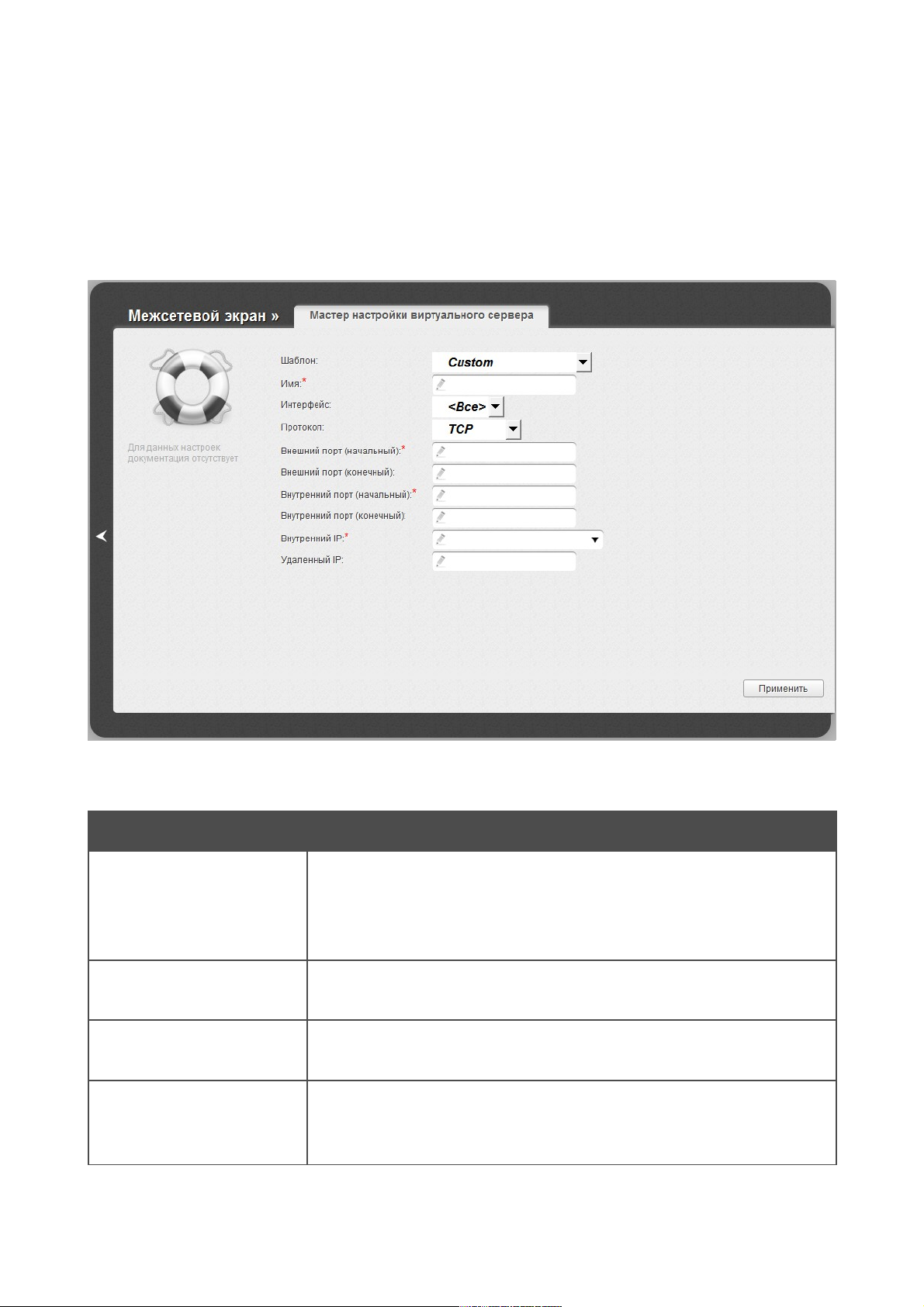

Мастер настройки виртуального сервера......................................89
Мастер настройки IPTV......................................................91
Страница 2 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Статус.....................................................................92
Сетевая статистика.......................................................92
DHCP.....................................................................93
Таблица маршрутизации....................................................94
Клиенты..................................................................95
Активные сессии..........................................................96
Сеть.......................................................................97

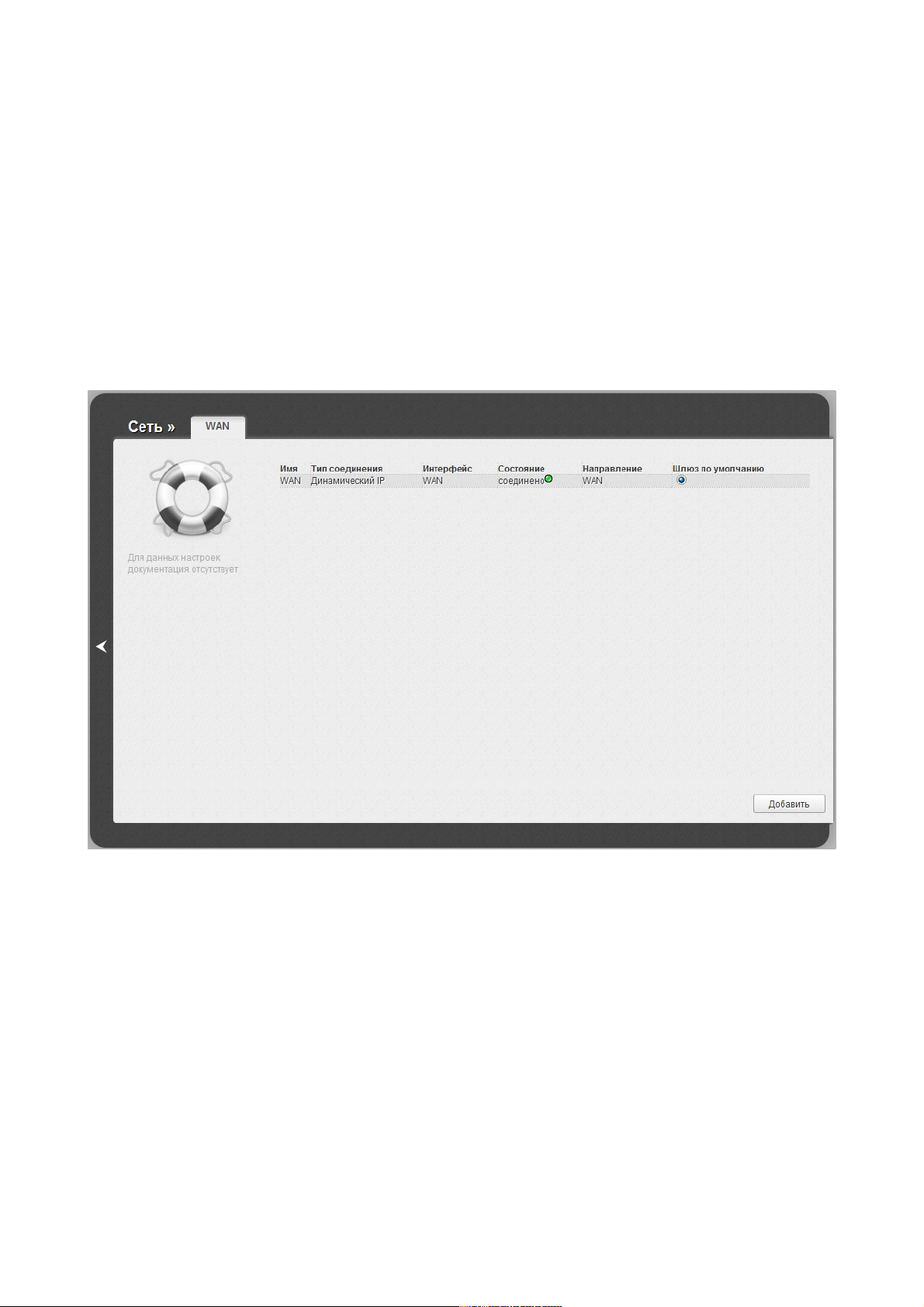

WAN......................................................................97
WAN-соединение типа PPPoE..............................................98
WAN-соединение типа Статический IP....................................102
WAN-соединение типа Динамический IP...................................105
WAN-соединение типа PPTP + Статический IP и L2TP + Статический IP.....108
WAN-соединение типа PPTP + Динамический IP и L2TP + Динамический IP...114
LAN.....................................................................120
Wi-Fi.....................................................................123
Основные настройки......................................................123
Диапазон 2,4 ГГц......................................................123
Диапазон 5 ГГц........................................................125
Настройки безопасности..................................................127
MAC-фильтр..............................................................133
Станционный список......................................................135
WPS.....................................................................136
Использование функции WPS из web-интерфейса...........................138
Использование функции WPS без доступа к web-интерфейсу................138
Дополнительные настройки................................................140
WMM.....................................................................142
Клиент..................................................................144
Дополнительно.............................................................148
VLAN....................................................................149
UPnP....................................................................152
DDNS....................................................................153
Серверы имен............................................................154
Маршрутизация...........................................................156
Удаленный доступ........................................................158
Разное..................................................................160
Клиент TR-069...........................................................162
Управление потоком......................................................164
Межсетевой экран..........................................................165
IP-фильтры..............................................................165
Виртуальные серверы.....................................................168
DMZ.....................................................................171
MAC-фильтр..............................................................172
Контроль..................................................................174
URL-фильтр..............................................................174
Страница 3 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Система...................................................................176
Пароль администратора...................................................177
Конфигурация............................................................178
Журнал событий..........................................................180
Обновление ПО...........................................................182
Локальное обновление..................................................183
Удаленное обновление..................................................184
NTP-клиент..............................................................185
Пинг....................................................................187
Traceroute..............................................................188
Телнет..................................................................189
Режим устройства........................................................190
Глава 5. Настройка устройства в режиме точки доступа...........191
Мастер настройки беспроводной сети........................................191
Режим точки доступа.....................................................192
Режим клиента...........................................................194
Статус....................................................................196
Сетевая статистика......................................................196
DHCP....................................................................197
Клиенты.................................................................198
Сеть......................................................................199
LAN.....................................................................199
Wi-Fi.....................................................................202
Основные настройки......................................................202
Диапазон 2,4 ГГц......................................................202
Диапазон 5 ГГц........................................................204
Настройки безопасности..................................................206
MAC-фильтр..............................................................212
Станционный список......................................................214
WPS.....................................................................215
Использование функции WPS из web-интерфейса...........................217
Использование функции WPS без доступа к web-интерфейсу................217
Дополнительные настройки................................................219
WMM.....................................................................221
Клиент..................................................................223
Межсетевой экран..........................................................227
MAC-фильтр..............................................................227
Система...................................................................229
Пароль администратора...................................................230
Конфигурация............................................................231
Журнал событий..........................................................233
Обновление ПО...........................................................235
Локальное обновление..................................................236
Удаленное обновление..................................................237
Пинг....................................................................238
Телнет..................................................................239
Режим устройства........................................................240
Глава 6. Рекомендации по использованию маршрутизатора..........241
Инструкции по безопасности................................................241
Рекомендации по установке беспроводных устройств..........................242
Рекомендации по установке кабельного или DSL-модема.......................243
Глава 7. Аббревиатуры и сокращения.............................244
Страница 4 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Введение
ГЛАВА 1. ВВЕДЕНИЕ
Аудитория и содержание
В данном руководстве приводится описание маршрутизатора DIR-806A, порядок настройки и
рекомендации по его использованию.
Настоящее руководство предназначено для пользователей, знакомых с основными
принципами организации сетей, которые создают домашнюю локальную сеть, а также
системных администраторов, которые устанавливают и настраивают сети в офисах
компаний.
Условные обозначения
Пример Описание
текст Основной текст документа.
Предварительная
подготовка
Ссылка на главу или раздел данного руководства пользователя.
«Краткое руководство
по установке»
Ссылка на документ.
Изменить
Название раздела меню, пункта меню, какого-либо элемента
web-интерфейса (поле, флажок, переключатель, кнопка и пр.).
192.168.0.1
Текст, который необходимо ввести в указанное поле.
!
Информация
Важная информация, на которую необходимо обратить
внимание.
Страница 5 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Введение
Структура документа
Глава 1 содержит сведения о назначении и организации документа.
Глава 2 содержит описание технических характеристик устройства DIR-806A и его внешнего
вида, а также перечисление содержимого комплекта поставки.
Глава 3 описывает процесс установки устройства DIR-806A и настройки компьютера для
подключения к web-интерфейсу устройства.
Глава 4 содержит подробное описание всех разделов меню web-интерфейса для устройства в
режиме маршрутизатора.
Глава 5 содержит подробное описание всех разделов меню web-интерфейса для устройства в
режиме точки доступа.
Глава 6 содержит рекомендации по безопасному использованию устройства DIR-806A,
советы по построению беспроводной сети и подключению дополнительного оборудования.
Глава 7 содержит список сокращений, используемых в настоящем руководстве пользователя.
Страница 6 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
ГЛАВА 2. ОБЗОР МАРШРУТИЗАТОРА
Общее описание
Устройство DIR-806A представляет собой беспроводной двухдиапазонный маршрутизатор с
поддержкой режима точки доступа. Это доступное решение для создания беспроводных
сетей дома и в офисе.
Используя беспроводной маршрутизатор DIR-806A, Вы сможете быстро организовать
беспроводную сеть и разрешить Вашим сотрудникам или членам Вашей семьи подключаться
к ней практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор DIR-
806A может выполнять функции точки доступа для подключения к беспроводной сети
устройств, работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac draft (со
скоростью до 733 Мбит/с1).
В устройстве реализовано множество функций для беспроводного интерфейса. Устройство
поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию
подключаемых устройств по MAC-адресу, несколько режимов работы (точка доступа,
маршрутизатор, клиент), а также позволяет использовать технологии WPS и WMM.
Вы можете подключить беспроводной маршрутизатор DIR-806A в режиме маршрутизатора к
кабельному или DSL-модему или выделенной Ethernet-линии, чтобы использовать
высокоскоростное соединение с сетью Интернет для решения широкого круга
профессиональных задач. Встроенный 4-портовый коммутатор маршрутизатора позволяет
подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие
устройства к Вашей сети.
В режиме маршрутизатора устройство DIR-806A оснащено встроенным межсетевым
экраном. Расширенные функции безопасности позволяют минимизировать последствия
действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным
сайтам для пользователей Вашей локальной сети.
Для настройки беспроводного маршрутизатора DIR-806A используется простой и удобный
встроенный web-интерфейс (доступен на нескольких языках).
Теперь Вы легко можете обновить встроенное ПО – маршрутизатор сам находит
проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о
готовности установить его.
1 До 300 Мбит/с в диапазоне 2,4 ГГц и до 433 Мбит/с в диапазоне 5 ГГц.
Страница 7 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Технические характеристики
*
Аппаратное обеспечение
Интерфейс WAN
• 1 порт 10/100BASE-TX Ethernet для подключения кабельного или DSL-модема или
подключения к выделенной Ethernet-линии
Интерфейс LAN
• 4 порта 10/100BASE-TX Ethernet
Интерфейс WLAN
• 2,4 ГГц
◦ IEEE 802.11b/g/n
• 5 ГГц
◦ IEEE 802.11a/n
◦ IEEE 802.11ac draft
Интерфейс USB
• Порт Micro-USB 2.0 типа A для подключения к источнику питания
Диапазон частот
• 802.11a
◦ 5150 ~ 5250 МГц
• 802.11b
◦ 2400 ~ 2483,5 МГц
• 802.11g
◦ 2400 ~ 2483,5 МГц
• 802.11n
◦ 2,4 ГГц: 2400 ~ 2483,5 МГц
◦ 5 ГГц: 5150 ~ 5250 МГц
• 802.11ac draft
◦ 5150 ~ 5250 МГц
Скорость беспроводного соединения
• 802.11a
◦ 54, 48, 36, 24, 18, 12, 9 и 6 Мбит/с
• 802.11b
◦ 11, 5,5, 2 и 1 Мбит/c
• 802.11g
◦ 54, 48, 36, 24, 18, 12, 9 и 6 Мбит/с
• 802.11n
◦ 2,4 ГГц: MCS0 ~ MCS15 (до 300 Мбит/с)
◦ 5 ГГц: MCS0 ~ MCS7 (до 150 Мбит/с)
• 802.11ac draft
◦ NSS1-MCS0 ~ NSS1-MCS9 (до 433 Мбит/с)
* Характеристики устройства могут изменяться без уведомления. См. актуальные версии внутреннего ПО и
соответствующую документацию на сайте www.dlink.ru.
Страница 8 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Схемы модуляции
• 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11b: DQPSK, DBPSK, DSSS, CCK
• 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11ac draft: BPSK, QPSK, 16QAM, 64QAM, 256QAM с OFDM
Чувствительность приемника
• 802.11a (типичная при PER = 10% для пакета размером 1000 байт при комнатной
температуре 25 °C)
◦ -82 дБм при 6 Мбит/c
◦ -81 дБм при 9 Мбит/c
◦ -79 дБм при 12 Мбит/c
◦ -77 дБм при 18 Мбит/c
◦ -74 дБм при 24 Мбит/c
◦ -70 дБм при 36 Мбит/c
◦ -66 дБм при 48 Мбит/c
◦ -65 дБм при 54 Мбит/c
• 802.11b (типичная при PER = 8% для пакета размером 1000 байт при комнатной
температуре 25 °C)
◦ -84 дБм при 1, 2 Мбит/c
◦ -82 дБм при 5,5 Мбит/c
◦ -79 дБм при 11 Мбит/c
• 802.11g (типичная при PER = 10% для пакета размером 1000 байт при комнатной
температуре 25 °C)
◦ -82 дБм при 6 Мбит/c
◦ -81 дБм при 9 Мбит/c
◦ -79 дБм при 12 Мбит/c
◦ -77 дБм при 18 Мбит/c
◦ -74 дБм при 24 Мбит/c
◦ -70 дБм при 36 Мбит/c
◦ -66 дБм при 48 Мбит/c
◦ -65 дБм при 54 Мбит/c
Страница 9 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
• 802.11n (типичная при PER = 10% для пакета размером 1000 байт)
◦ 2,4 ГГц, HT20
◦ -91 дБм при MCS0
◦ -88 дБм при MCS1
◦ -86 дБм при MCS2
◦ -83 дБм при MCS3
◦ -79 дБм при MCS4
◦ -75 дБм при MCS5
◦ -74 дБм при MCS6
◦ -73 дБм при MCS7
◦ -88 дБм при MCS8
◦ -85 дБм при MCS9
◦ -83 дБм при MCS10
◦ -80 дБм при MCS11
◦ -76 дБм при MCS12
◦ -72 дБм при MCS13
◦ -71 дБм при MCS14
◦ -70 дБм при MCS15
◦ 2,4 ГГц, HT40
◦ -88 дБм при MCS0
◦ -85 дБм при MCS1
◦ -83 дБм при MCS2
◦ -80 дБм при MCS3
◦ -76 дБм при MCS4
◦ -72 дБм при MCS5
◦ -71 дБм при MCS6
◦ -70 дБм при MCS7
◦ -85 дБм при MCS8
◦ -82 дБм при MCS9
◦ -80 дБм при MCS10
◦ -77 дБм при MCS11
◦ -73 дБм при MCS12
◦ -69 дБм при MCS13
◦ -68 дБм при MCS14
◦ -67 дБм при MCS15
◦ 5 ГГц, HT20
◦ -82 дБм при MCS0
◦ -79 дБм при MCS1
◦ -77 дБм при MCS2
◦ -74 дБм при MCS3
◦ -70 дБм при MCS4
◦ -66 дБм при MCS5
◦ -65 дБм при MCS6
◦ -64 дБм при MCS7
Страница 10 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
◦ 5 ГГц, HT40
◦ -79 дБм при MCS0
◦ -76 дБм при MCS1
◦ -74 дБм при MCS2
◦ -71 дБм при MCS3
◦ -67 дБм при MCS4
◦ -63 дБм при MCS5
◦ -62 дБм при MCS6
◦ -61 дБм при MCS7
• 802.11ac draft (типичная при PER = 10% для пакета размером 1000 байт)
◦ 5 ГГц, HT20
◦ -82 дБм при MCS0
◦ -79 дБм при MCS1
◦ -77 дБм при MCS2
◦ -74 дБм при MCS3
◦ -70 дБм при MCS4
◦ -66 дБм при MCS5
◦ -65 дБм при MCS6
◦ -64 дБм при MCS7
◦ 5 ГГц, HT40
◦ -79 дБм при MCS0
◦ -76 дБм при MCS1
◦ -74 дБм при MCS2
◦ -71 дБм при MCS3
◦ -67 дБм при MCS4
◦ -63 дБм при MCS5
◦ -62 дБм при MCS6
◦ -61 дБм при MCS7
◦ 5 ГГц, VHT80
◦ -76 дБм при MCS0
◦ -73 дБм при MCS1
◦ -71 дБм при MCS2
◦ -68 дБм при MCS3
◦ -64 дБм при MCS4
◦ -60 дБм при MCS5
◦ -59 дБм при MCS6
◦ -58 дБм при MCS7
◦ -53 дБм при MCS8
◦ -51 дБм при MCS9
Страница 11 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с
правилами радиочастотного регулирования в Вашей стране
• 802.11a (типичная при комнатной температуре 25 °C)
◦ 17 дБм (+/-1,5 дБ) при 6, 9, 12, 18 Мбит/c
◦ 16 дБм (+/-1,5 дБ) при 24 Мбит/c
◦ 15 дБм (+/-1,5 дБ) при 36, 48 Мбит/c
◦ 14 дБм (+/-1,5 дБ) при 54 Мбит/c
• 802.11b (типичная при комнатной температуре 25 °C)
◦ 17 дБм (+/-1,5 дБ) при 1, 2, 5,5, 11 Мбит/c
• 802.11g (типичная при комнатной температуре 25 °C)
◦ 17 дБм (+/-1,5 дБ) при 6, 9, 12, 18, 24 Мбит/c
◦ 16 дБм (+/-1,5 дБ) при 36 Мбит/c
◦ 15 дБм (+/-1,5 дБ) при 48 Мбит/c
◦ 15 дБм (+/-1,5 дБ) при 54 Мбит/c
• 802.11n (типичная при комнатной температуре 25 °C)
◦ 2,4 ГГц, HT20
◦ 18 дБм (+/-1,5 дБ) при MCS0-3, 8-11
◦ 17 дБм (+/-1,5 дБ) при MCS4, 12
◦ 16 дБм (+/-1,5 дБ) при MCS5-6, 13-14
◦ 15 дБм (+/-1,5 дБ) при MCS7, 15
◦ 2,4 ГГц, HT40
◦ 18 дБм (+/-1,5 дБ) при MCS0-3, 8-11
◦ 17 дБм (+/-1,5 дБ) при MCS4, 12
◦ 16 дБм (+/-1,5 дБ) при MCS5-6, 13-14
◦ 15 дБм (+/-1,5 дБ) при MCS7, 15
◦ 5 ГГц, HT20
◦ 17 дБм (+/-1,5 дБ) при MCS0-3
◦ 16 дБм (+/-1,5 дБ) при MCS4-6
◦ 15 дБм (+/-1,5 дБ) при MCS7
◦ 5 ГГц, HT40
◦ 17 дБм (+/-1,5 дБ) при MCS0-3
◦ 16 дБм (+/-1,5 дБ) при MCS4-6
◦ 15 дБм (+/-1,5 дБ) при MCS7
Страница 12 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
• 802.11ac draft (типичная при комнатной температуре 25 °C)
◦ HT20
◦ 17 дБм (+/-1,5 дБ) при MCS0-3
◦ 16 дБм (+/-1,5 дБ) при MCS4-6
◦ 15 дБм (+/-1,5 дБ) при MCS7
◦ HT40
◦ 17 дБм (+/-1,5 дБ) при MCS0-3
◦ 16 дБм (+/-1,5 дБ) при MCS4-6
◦ 15 дБм (+/-1,5 дБ) при MCS7
◦ VHT80
◦ 17 дБм (+/-1,5 дБ) при MCS0-1
◦ 16 дБм (+/-1,5 дБ) при MCS2-6
◦ 15 дБм (+/-1,5 дБ) при MCS7
◦ 14 дБм (+/-1,5 дБ) при MCS8
◦ 13 дБм (+/-1,5 дБ) при MCS9
Программное обеспечение
Режимы работы
• Режим маршрутизатора
• Режим точки доступа
Сетевые функции
• Типы WAN-соединения:
◦ PPPoE
◦ Статический IP
◦ Динамический IP
◦ PPTP/L2TP + Статический IP
◦ PPTP/L2TP + Динамический IP
• DHCP-сервер/клиент/relay
• DNS relay
• Пропуск VPN-тоннеля (PPTP/L2TP)
• Dynamic DNS
• Статическая IP-маршрутизация
• Удаленный доступ
• Сетевая статистика для каждого интерфейса
• IGMP Proxy
• RIP
• UPnP
• Поддержка VLAN
• Управление потоком (flow control)
• Клиент TR-069
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка SIP
• Поддержка RTSP
Страница 13 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Беспроводное соединение
• Поддерживаемые стандарты безопасности:
◦ WEP
◦ WPA/WPA2 Personal
◦ WPA/WPA2 Enterprise
• MAC-фильтр
• Управление подключенными устройствами
• Методы PIN и PBC функции WPS
• Функция WMM (Wi-Fi QoS)
• Расширенные настройки
• Функция «клиент» в режиме маршрутизатора
◦ Повторитель WISP (беспроводного Интернет-провайдера)
• Функция «клиент» в режиме точки доступа
◦ Клиент беспроводной сети
◦ Повторитель беспроводной сети
Функции межсетевого экрана
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтры
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Функция защиты от ARP- и DDoS-атак
• Виртуальные серверы
Настройка и управление
• Web-интерфейс настройки и управления на нескольких языках
• Доступ по TELNET
• Обновление внутреннего программного обеспечения маршрутизатора через web-
интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Поддержка удаленного журналирования
• Автоматическая синхронизация системного времени с NTP-сервером и ручная
настройка даты и времени
• Функция ping
• Утилита traceroute
Физические параметры
Индикаторы
• Режим работы
• Беспроводная сеть
• Интернет
• 4 индикатора Локальная сеть
Питание
• Источник питания: внешний адаптер питания постоянного тока 5В/1,2А
Страница 14 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Кнопки
• Кнопка для возврата к заводским установкам по умолчанию и использования функции
WPS
Рабочая температура
• От 0 до 40 0C
Температура хранения
• От -20 до 65 0С
Страница 15 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель
Рисунок 1. Вид передней панели DIR-806A.
Светодиодный
индикатор
Режим Значение
Режим работы
Горит постоянно
(оранжевый)
Режим маршрутизатора включен.
Горит постоянно (красный)
Режим точки доступа включен.
Горит постоянно (зеленый)
Функция «клиент» включена.
Не горит
Питание отключено.
Беспроводная сеть
Горит постоянно (зеленый)
Беспроводная сеть диапазона 2,4 ГГц
включена.
Мигает (зеленый)
WLAN-интерфейс беспроводной сети
диапазона 2,4 ГГц активен (трафик в
одном из направлений).
Горит постоянно (красный)
Беспроводная сеть диапазона 5 ГГц
включена.
Мигает (красный)
WLAN-интерфейс беспроводной сети
диапазона 5 ГГц активен (трафик в
одном из направлений).
Горит постоянно
(оранжевый)
Беспроводная сеть диапазона 2,4 ГГц и
беспроводная сеть диапазона 5 ГГц
включены.
Мигает (зеленый/красный)
WLAN-интерфейс соответствующего
диапазона активен (трафик в одном из
направлений).
Не горит
Беспроводная сеть диапазона 2,4 ГГц и
беспроводная сеть диапазона 5 ГГц
выключены.
Интернет
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Кабель не подключен.
Страница 16 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Светодиодный
индикатор
Режим Значение
Локальная сеть
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
Не горит
Кабель не подключен к
соответствующему порту.
Также на передней панели маршрутизатора расположена кнопка для сброса настроек к
заводским установкам и быстрого добавления устройств в беспроводную локальную сеть
маршрутизатора (функция WPS).
Для использования функции WPS: при включенном устройстве нажмите кнопку и сразу
отпустите.
Для сброса настроек к заводским установкам: при включенном устройстве нажмите кнопку,
удерживайте 10 секунд и отпустите.
Страница 17 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Боковая панель
Рисунок 2. Вид боковой панели DIR-806A.
Название Описание
DC IN 5V
Порт Micro-USB для подключения к источнику питания.
Страница 18 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Задняя панель
Рисунок 3. Вид задней панели DIR-806A.
Порт Описание
LAN 1-4
4 Ethernet-порта для подключения компьютеров или сетевых устройств.
WAN
Порт для подключения к выделенной Ethernet-линии или подключения
кабельного или DSL-модема (рекомендуется использовать кабель,
входящий в комплект поставки).
Также маршрутизатор оборудован двумя съемными Wi-Fi-антеннами.
Страница 19 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Комплект поставки
Перед использованием устройства убедитесь, что в комплект поставки включено следующее:
• беспроводной маршрутизатор DIR-806A,
• адаптер питания постоянного тока 5В/1,2А,
• Ethernet-кабель (CAT 5E),
• документ «Краткое руководство по установке» (буклет).
Документы «Руководство пользователя» и «Краткое руководство по установке» на
русском и английском языках доступны на сайте компании D-Link
(ftp.dlink.ru/pub/Router/DIR-806A/Description/).
!
Использование источника питания с напряжением, отличным от поставляемого с
устройством, может привести к повреждению устройства и потере гарантии на него.
Страница 20 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
ГЛАВА 3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
МАРШРУТИЗАТОРА
Предварительная подготовка
Перед подключением устройства прочтите данное руководство пользователя. Убедитесь, что
у Вас имеется все необходимое оборудование, а также информация по всем используемым
устройствам.
Операционная система
Настройка и управление беспроводным двухдиапазонным маршрутизатором DIR-806A с 4портовым коммутатором (далее – «маршрутизатором») выполняется с помощью встроенного
web-интерфейса. Web-интерфейс доступен в любой операционной системе, которая
поддерживает web-браузер.
Web-браузер
Для доступа к web-интерфейсу настройки и управления маршрутизатора рекомендуется
использовать web-браузеры:
• Apple Safari версии 5 и выше,
• Google Chrome версии 5 и выше,
• Microsoft Internet Explorer версии 7 и выше,
• Mozilla Firefox версии 5 и выше,
• Opera версии 10 и выше.
Для успешной работы с web-интерфейсом настройки и управления в web-браузере должна
быть включена поддержка JavaScript. Убедитесь, что данная опция не была отключена
другим программным обеспечением (например, антивирусной программой или другим ПО,
обеспечивающим безопасную работу в глобальной сети), запущенным на Вашем
компьютере.
Проводная или беспроводная сетевая карта (Ethernet- или Wi-Fi-адаптер)
Любой компьютер, использующий маршрутизатор, должен быть оснащен Ethernet- или WiFi-адаптером (сетевой картой). Если Ваш портативный или настольный компьютер не
оснащен подобным устройством, установите Ethernet- или Wi-Fi-адаптер перед тем, как
приступить к использованию маршрутизатора.
Беспроводная связь
Чтобы устройства, образующие беспроводную сеть, могли использовать маршрутизатор, в
них должна быть установлена беспроводная сетевая карта (Wi-Fi-адаптер) стандарта 802.11a,
b, g, n или ac. Кроме того, для данных устройств необходимо задать значения идентификатора
SSID, номера канала и параметров безопасности, которые определены в web-интерфейсе
маршрутизатора.
Страница 21 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
Подключение к компьютеру и его настройка
Подключение к компьютеру с Ethernet-адаптером
1. Выключите питание Вашего компьютера.
2. Подключите Ethernet-кабель к одному из LAN-портов, расположенных на задней
панели маршрутизатора, и к Ethernet-адаптеру Вашего компьютера.
3. Подключите адаптер питания к соответствующему разъему на левой боковой панели
маршрутизатора, а затем – к электрической розетке.
4. Включите компьютер и дождитесь загрузки операционной системы.
Настройка автоматического получения IP-адреса
в ОС Windows XP
1. Нажмите кнопку Пуск и перейдите в раздел Панель управления > Сеть и
подключения к Интернету > Сетевые подключения.
2. В окне Сетевые подключения щелкните правой кнопкой мыши по
соответствующему Подключению по локальной сети и выберите строку
Свойства в появившемся контекстном меню.
Рисунок 4. Окно Сетевые подключения.
Страница 22 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
3. В окне Подключение по локальной сети – свойства на вкладке Общие
выделите строку Протокол Интернета (TCP/IP). Нажмите кнопку Свойства.
Рисунок 5. Окно свойств подключения по локальной сети.
Страница 23 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
4. Установите переключатели в положение Получить IP-адрес автоматически и
Получить адрес DNS-сервера автоматически. Нажмите кнопку OK.
Рисунок 6. Окно свойств протокола TCP/IP.
5. Нажмите кнопку ОК в окне свойств подключения.
Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.
Страница 24 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
Настройка автоматического получения IP-адреса
в ОС Windows 7
1. Нажмите кнопку Пуск и перейдите в раздел Панель управления.
2. Выберите пункт Центр управления сетями и общим доступом. (Если панель
управления имеет вид «по категориям» (в верхнем правом углу окна в списке
Просмотр выбран пункт Категория), выберите строку Просмотр состояния
сети и задач под пунктом Сеть и Интернет.)
Рисунок 7. Окно Панель управления.
Страница 25 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
3. В меню, расположенном в левой части окна, выберите пункт Изменение
параметров адаптера.
Рисунок 8. Окно Центр управления сетями и общим доступом.
Страница 26 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
4. В открывшемся окне щелкните правой кнопкой мыши по соответствующему
Подключению по локальной сети и выберите строку Свойства в появившемся
контекстном меню.
Рисунок 9. Окно Сетевые подключения.
Страница 27 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
5. В окне Подключение по локальной сети – свойства на вкладке Сеть выделите
строку Протокол Интернета версии 4 (TCP/IPv4). Нажмите кнопку Свойства.
Рисунок 10. Окно свойств подключения по локальной сети.
Страница 28 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
6. Установите переключатели в положение Получить IP-адрес автоматически и
Получить адрес DNS-сервера автоматически. Нажмите кнопку ОК.
Рисунок 11. Окно свойств протокола TCP/IPv4.
7. Нажмите кнопку OK в окне свойств подключения.
Теперь Ваш компьютер настроен на автоматическое получение IP-адреса.
Страница 29 из 246
DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
Подключение к компьютеру с Wi-Fi-адаптером
1. Подключите адаптер питания к соответствующему разъему на левой боковой панели
маршрутизатора, а затем – к электрической розетке.
2. Включите компьютер, дождитесь загрузки операционной системы.
3. Включите Wi-Fi-адаптер. На портативных компьютерах, оснащенных встроенным
беспроводным сетевым адаптером, как правило, есть кнопка или переключатель,
активирующий беспроводной сетевой адаптер (см. документацию по Вашему ПК).
Если Ваш компьютер оснащен подключаемым беспроводным сетевым адаптером,
установите программное обеспечение, поставляемое вместе с адаптером.
Страница 30 из 246
