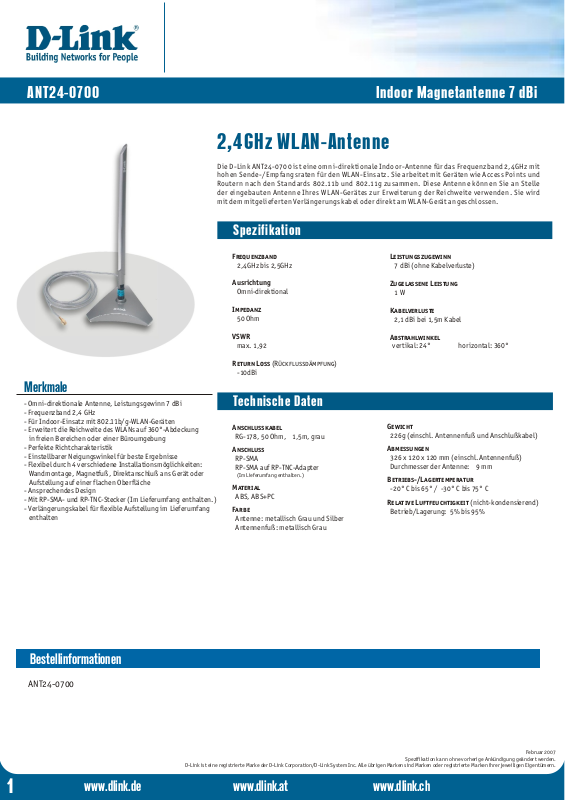

D-link ANT24-0700 BROCHURE [de]

ANT24-0700

Indoor Magnetantenne 7 dBi

2,4GHz WLAN-Antenne

Die D -Link ANT24-0700 is t eine omni-direktionale I ndoor-Antenne für das Frequenzband 2,4GHz mit hoh en Sende- /Empf angsraten für den WLAN- Einsa tz. Sie arbei tet mit Geräten wie Access Points und Routern nach den Standards 802.11b und 802.11g zusammen. Diese A ntenne können Sie an Stelle der eingebauten Antenne Ihres WLAN-Ger ätes zur Erweiterun g der Reichweite verwenden. Sie wird mit d em mitgelief er ten Ver länge rungskabel oder direk t am WLAN-Ger ät angeschlossen.

Spezifikation

Merkmale

- Omni-direktionale Antenne, Leistungsgewinn 7 dBi

- Frequenzband 2,4 GHz

- Für Indoor-Einsatz mit 802.11b/g-WLAN-Geräten

- Erweitert die Reichweite des WLANs auf 360°-Abdeckung in freien Bereichen oder einer Büroumgebung

- Perfekte Richtcharakteristik

- Einstellbarer Neigungswinkel für beste Ergebnisse

- Flexibel durch 4 verschiedene Installationsmöglichkeiten: Wandmontage, Magnetfuß, Direktanschluß ans Gerät oder Aufstellung auf einer flachen Oberfläche

- Ansprechendes Design

- Mit RP-SMA- und RP-TNC-Stecker (Im Lieferumfang enthalten.)

- Verlängerungskabel für flexible Aufstellung im Lieferumfang enthalten

Frequenzband

2,4GHz bis 2,5GHz

Ausrichtung

Omni-direktional

Impedanz

50 Ohm

VSWR

max. 1,92

Return Loss (Rückflußdämpfung)

-10dBi

Technische Daten

Anschlußkabel

RG-178, 50 Ohm, 1,5m, grau

Anschluß

RP-SMA RP-SMA auf RP-TNC-Adapter

(Im Lieferumfang enthalten.)

Material

ABS, ABS+PC

Farbe

Antenne: metallisch Grau und Silber Antennenfuß: metallisch Grau

Leistungszugewinn

7 dBi (ohne Kabelverluste)

Zugelassene Leistung

1 W

Kabelverluste

2,1 dBi bei 1,5m Kabel

Abstrahlwinkel

vertikal: 24° horizontal: 360°

Gewicht

226g (einschl. Antennenfuß und Anschlußkabel)

Abmessungen

326 x 120 x 120 mm (einschl. Antennenfuß) Durchmesser der Antenne: 9 mm

Betriebs-/Lagertemperatur

-20° C bis 65° / -30° C bis 75° C

Relative Luftfeuchtigkeit (nicht-kondensierend) Betrieb/Lagerung: 5% bis 95%

Bestellinformationen

ANT24-0700

D-Link ist eine registrier te Marke der D-Link Corporation/D-Link System Inc. Alle übrigen Marken sind Marken oder registrier te Marken ihrer jeweiligen Eigentümern.

Spezifikation kann ohne vorher ige Ankündigung geändert werden.

www.dlink.de www.dlink.at www.dlink.ch

Februar 2007
