D-link AIRPLUS XTREME G DWL-2100AP User Manual [de]

Building Networks for People

D-Link AirPlus Xtreme G

WL-2100AP

802.1 1g Wireless

108MBit/s Access Point

Benutzerhandbuch

(1 1/20/03)

DWL-2100AP Handbuch

FCC Warning

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV technician for help.

FCC-Erklärung

Dieses Gerät ist geprüft worden und es wurde festgestellt, dass es mit den Regelungen für Klasse-B-Geräte gemäß Teil 15 der FCC-Vorschriften übereinstimmt. Diese Regelungen sollen den ausreichenden Schutz gegen Interferenzen und Störungen im häuslichen Bereich gewährleisten. Dieses Gerät generiert und verwendet Energie im Funkfrequenzbereich und kann solche ausstrahlen; wenn es nicht nach den Vorschriften der vorliegenden Dokumentation installiert und verwendet wird, kann es schädliche Interferenzen für die Kommunikation über Funk verursachen. Dennoch kann nicht für jede Anordnung der Geräte Störungsfreiheit garantiert werden. Wenn das vorliegende Gerät Rundfunkempfangsstörungen verursacht (durch Ein- und Ausschalten des Gerätes zu überprüfen), sollte der Benutzer zunächst versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Empfangsantenne neu ausrichten oder an einem anderen Ort aufstellen

• Die Entfernung zwischen dem Gerät und dem Empfänger vergrößern.

• Gerät an eine Steckdose anschließen, die über einen anderen Stromkreis geführt wird als die Steckdose

des Empfängers;

• Rundfunk- und Fernsehtechniker oder Händler konsultieren.

FCC-Erklärung zur Freisetzung von Strahlen

Dieses Gerät entspricht den Regelungen der FCC-Vorschriften zur Freisetzung von Strahlen für nicht überwachte Umgebungen. Während des Betriebs muss zwischen Personen und dem Gerät ein Mindestabstand von 20 cm bestehen

CE Mark Warnung

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen.

Marken

DLink ist eine Marke von D-Link Corporation/D-Link Systems, Inc. Alle sonstigen Marken sind Eigentum der jeweiligen Rechtsinhaber.

Diese Publikation darf auch auszugsweise in keiner Form und auf keine Weise reproduziert oder als Grundlage für Übersetzungen, Transformationen oder Anlehnungen benutzt werden, ohne dass vorher schriftlich eine entsprechende Erlaubnis durch D-Link Corporation/D-Link Systems Inc. vorliegt.

DWL-2100AP Handbuch

Wichtige Sicherheitshinweise

1. Bitte lesen Sie sich diese Hinweise sorgfältig durch.

2. Heben Sie diese Anleitung für den späteren Gebrauch auf.

3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Verwenden Sie keine Flüssig- oder Aerosolreiniger. Am

besten dient ein angefeuchtetes Tuch zur Reinigung.

4. Um eine Beschädigung des Gerätes zu vermeiden, sollten Sie nur Zubehörteile verwenden, die vom Hersteller

zugelassen sind.

5. Das Gerät ist vor Feuchtigkeit zu schützen.

6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Verletzungen

hervorrufen. Verwenden Sie nur sichere Standorte und beachten Sie die Aufstellhinweise des Herstellers.

7. Die Belüftungsöffnungen dienen zur Luftzirkulation, die das Gerät vor Überhitzung schützt. Sorgen Sie dafür, dass diese

Öffnungen nicht abgedeckt werden.

8. Beachten Sie beim Anschluss an das Stromnetz die Anschlusswerte.

9. Die Netzanschlusssteckdose muss aus Gründen der elektrischen Sicherheit einen Schutzleiterkontakt haben.

10. Verlegen Sie die Netzanschlussleitung so, dass niemand darüber fallen kann. Es sollte auch nichts auf der Leitung

abgestellt werden.

11. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.

12. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten Sie es vom Stromnetz trennen. Somit wird im Falle

einer Überspannung eine Beschädigung vermieden.

13. Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder Flüssigkeiten in das Gerät gelangen. Dies könnte einen

Brand bzw. elektrischen Schlag auslösen.

14. Öffnen Sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen Sicherheit nur von autorisiertem

Servicepersonal geöffnet werden.

15. Wenn folgende Situationen auftreten, ist das Gerät vom Stromnetz zu trennen und von einer qualifizierten Servicestelle

zu überprüfen:

a. Netzkabel oder Netzstecker sind beschädigt. b. Flüssigkeit ist in das Gerät eingedrungen. c. Das Gerät war Feuchtigkeit ausgesetzt. d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert oder Sie mit Hilfe dieser

Anleitung keine Verbesserung erzielen.

e. Das Gerät ist gefallen und/oder das Gehäuse ist beschädigt. f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

Bei Reparaturen dürfen nur Originalersatzteile bzw. den Originalteilen entsprechende Teile verwendet werden. Der

16. Einsatz von ungeeigneten Ersatzteilen kann eine weitere Beschädigung hervorrufen.

17. Wenden Sie sich mit allen Fragen die Service und Reparatur betreffen an Ihren Servicepartner. Somit stellen Sie die Betriebssicherheit des Gerätes sicher.

18. Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden, Für einen Nennstrom bis 6A und einem Gerätegewicht grőßer 3kg ist eine Leitung nicht leichter als H05VV-F, 3G, 0.75mm2 einzusetzen.

DWL-2100AP Handbuch

Garantie und Registrierung

D-Link Systems, Inc. („D-Link“) gewährt eine 1-jährige Garantie in dem nachstehend beschriebenen Umfang nur derjenigen natürlichen oder juristischen Personen, die als ursprüngliche Käufer das Produkt erworben haben von:

• D-Link oder einem von D-Link autorisierten Verkäufer oder Distributor.

• Die Garantie erstreckt sich auf innerhalb der 50 Bundesstaaten der USA, dem District of Columbia, der US-

Territorien oder Protektoraten, Militärbasen und Sitze mit APO- oder FPO-Adressen erworbene und gelieferte Produkte.

Einjährige Hardware-Garantie

D-Link garantiert für den für das jeweilige Teil vorgesehenen Garantiezeitraum ab dem Zeitpunkt des Erwerbs des Produkts („Garantiezeitraum“), dass die Hardware der D-Link-Produkte wie nachfolgend beschrieben keine erheblichen Material- oder Verarbeitungsfehler aufweist.

Einjährige, begrenzte Garantie für das/die Produkt/e gemäß folgender Definition

• Hardware (ohne Netzteil und Lüfter)

• Ersatzteile und Ersatzteilsätze: neunzig (90) Tage.

D-Link verpflichtet sich ausschließlich dazu, dem ursprünglichen Käufer defekte Hardware kostenlos zu reparieren oder auszutauschen. Reparatur bzw. Austausch werden von D-Link in einem autorisierten D-LinkServicebüro durchgeführt. Die Austausch-Hardware muss weder neu noch identisch mit dem Originalbauteil sein. Es steht D-Link frei, die defekte Hardware durch ein im Wesentlichen entsprechendes oder besseres überholtes Produkt zu ersetzen. In den auf die Lieferung (der ausgetauschten oder reparierten Hardware) folgenden neunzig (90) Tagen besteht auch nach Ablauf des ursprünglichen Garantiezeitraums Garantieanspruch. Wenn ein Materialdefekt nicht behoben werden kann oder wenn D-Link Reparatur oder Austausch als nicht praktikabel erachtet, wird dem ursprünglichen Käufer gegen Rückgabe der defekten Hardware der Kaufpreis durch D-Link erstattet. Hardware, die von D-Link ausgetauscht oder zurückgekauft wurde, wird Eigentum von D-Link.

Garantieumfang – Software

D-Link garantiert, dass die Software-Bestandteile des Produkts (“Software”) in ihrer Funktionalität den Spezifikationen in der mitgelieferten Dokumentation entsprechen. Diese Garantie gilt ab Lieferdatum der Software neunzig (90) Tage lang, sofern die Software auf geeigneter Hardware installiert und gemäß Dokumentation betrieben wurde. D-Link garantiert ferner, dass während des Garantiezeitraums die Magnetdatenträger 48, auf denen die Software ausgeliefert wurde, keine physikalischen Defekte aufweisen. DLink verpflichtet sich ausschließlich dazu, Software, die den Spezifikationen nicht entspricht (oder sich auf einem defekten Träger befindet), durch spezifikationsgemäße Software zu ersetzen. Wenn nicht schriftlich anders vereinbart, erhält nur der ursprüngliche Lizenznehmer Austausch-Software, und zwar zu den für D-LinkSoftware üblichen Lizenzbedingungen. In den auf die Lieferung der Austausch-Software folgenden neunzig (90) Tagen besteht auch nach Ablauf des ursprünglichen Garantiezeitraums Garantieanspruch. Wenn die Funktionalität der Software nicht mit den Spezifikationen in Entsprechung gebracht werden kann oder wenn DLink den Austausch der nicht spezifikationsgemäßen Software als nicht praktikabel erachtet, wird dem ursprünglichen Lizenznehmer gegen Rückgabe der Software (inkl. aller Kopien) deren Kaufpreis durch D-Link erstattet. Bei einer solchen Erstattung erlischt die Lizenz für die Software.

So wahren Sie Ihre Garantieansprüche

Die Registrierung erfolgt auf unserer Webseite unter (http://www.dlink.com/). Alle gelieferten Produkte müssen innerhalb von neunzig (90) Tagen nach Erhalt oder Lizenzierung individuell registriert werden, um den Garantieservice in Anspruch nehmen zu können.

BEI NICHT ORDNUNGSGEMÄSSER REGISTRIERUNG KANN DER GARANTIEANSPRUCH DIESES PRODUKTS BEEINTRÄCHTIGT WERDEN.

Registrierung: Sie können den Access Point DWL 2100AP online unter http://support.dlink.com/register registrieren.

DWL-2100AP Handbuch

So machen Sie einen Anspruch geltend

Wenn Sie einen vom Garantieumfang abgedeckten Anspruch geltend machen wollen, melden Sie ihn schriftlich vor Ablauf des Garantiezeitraums einem autorisierten D-Link-Servicebüro. Um seinen Anspruch geltend zu machen, muss der Käufer den Hardwaredefekt oder die Softwaremängel ausreichend detailliert beschreiben, so dass D-Link den Anspruch überprüfen kann.

Der Produkteigentümer erhält von dem autorisierten D-Link-Servicebüro eine Rücksendenummer. Auf Nachfrage muss er den Kauf des Produkts nachweisen können (z. B. durch datierte Rechnung).

Nach Ausgabe der Rücksendenummer muss das defekte Produkt sicher verpackt werden (nach Möglichkeit mit der Originalverpackung), um einen Transportschaden zu vermeiden. Das Paket muss außen gut sichtbar die Rücksendenummer tragen.

Der Käufer ist für sämtliche Versandkosten seiner Sendungen von und zu D-Link verantwortlich. Die Sendungen dürfen nicht per Nachnahme versendet werden. Produkte, die per Nachnahme an D-Link gesendet werden, gehen in das Eigentum der D-Link Systems, Inc. über. Sendungen müssen durch den Käufer versichert werden und an D-Link Systems Inc., 53 Discovery Drive, Irvine CA 92618, USA adressiert werden.

D-Link behält sich vor, Produkte abzuweisen und zurückzuschicken, wenn diese nicht obigen Anweisungen zufolge verpackt wurden oder das Paket nicht außen gut sichtbar die Rücksendenummer trägt. Der Produkteigentümer erklärt sich bereit, D-Link in folgenden Fällen eine angemessene Aufwandsentschädigung sowie die Versandkosten zu bezahlen:

1. Das Produkt ist nicht anweisungsgemäß verpackt.

2. Das Produkt kann von D-Link nicht für defekt oder nicht-spezifikationsgemäß befunden werden.

Von der Garantie nicht abgedeckt

Die von D-Link gegebene Garantie deckt folgende Fälle nicht ab: Schäden an Produkten, die entstanden sind durch Missbrauch, Unfälle, Änderungen/Modifikationen, unerlaubte Eingriffe, Vernachlässigung, Fehlgebrauch, fehlerhafte Installation, ungenügende Pflege, Reparaturen und Wartungen, die nicht nach den in der Produktdokumentation beschriebenen Prozeduren durchgeführt wurden; Schäden an Produkten, bei denen die Modell- oder Seriennummer verändert, manipuliert, unkenntlich gemacht oder entfernt wurde; Erstinstallation, Installation/Deinstallation im Fehlerfall sowie Versandkosten; Einstellungen und Wartungen im Betrieb, die im zugehörigen Benutzerhandbuch aufgeführt sind; Schäden durch Transport, höhere Gewalt, Überspannung und kosmetischer Natur; Schäden durch den Einsatz von Hardware, Software, Firmware oder anderen Produkten oder Dienstleistungen, die nicht durch D-Link bereitgestellt wurden.

Ausschluss sonstiger Garantieansprüche

AUSSER DER 1-JÄHRIGEN GARANTIE IN DEM HIER BESCHRIEBENEN UMFANG WIRD DAS PRODUKT "WIE BESEHEN" GELIEFERT. ES BESTEHT KEINE GARANTIE BEZÜGLICH VERMARKTBARKEIT, TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK ODER RECHTMÄSSIGKEIT. WENN SICH EINE IMPLIZIERTE GARANTIE IM VERKAUFSGEBIET NICHT FÜR UNGÜLTIG ERKLÄREN LÄSST, SO BLEIBT DIE GÜLTIGKEIT EINER SOLCHEN GARANTIE AUF NEUNZIG (90) TAGE BESCHRÄNKT. AUSSER DEN VON DER GARANTIE IN DEM HIER BESCHRIEBENEN UMFANG AUSDRÜCKLICH ABGEDECKTEN FÄLLEN LIEGT DAS GESAMTE RISIKO, WAS QUALITÄT, AUSWAHL UND LEISTUNGSFÄHIGKEIT DES PRODUKTS ANGEHT, AUSSCHLIESSLICH BEIM KÄUFER DES PRODUKTS.

Haftungsbeschränkung

SO WEIT ALS DAS GESETZ DIES ERLAUBT, IST D-LINK – UND ZWAR UNABHÄNGIG VON VERTRÄGEN, FAHRLÄSSIGKEIT, HAFTUNG OHNE VERSCHULDEN ODER ANDEREN RECHTLICHEN ODER BILLIGKEITSRECHTLICHEN THEORIEN – NICHT HAFTBAR FÜR AUSFALLZEITEN, UNANNEHMLICHKEITEN ODER SCHÄDEN JEGLICHER ART, SEIEN SIE DIREKT, SPEZIELL, INZIDENTELL ODER KONSEQUENTIELL (DIES SCHLIESST EIN, BESCHRÄNKT SICH ABER NICHT AUF SCHÄDEN AM UNTERNEHMENSRUF, PRODUKTIONSAUSFALL, COMPUTERVERSAGEN ODER -FEHLFUNKTION, VERLUST VON DATEN ODER INFORMATIONEN, DIE WOMÖGLICH AUF DEM IM RAHMEN DER GARANTIEINANSPRUCHNAHME AN D-LINK GESCHICKTEN PRODUKT ENTHALTEN, GESPEICHERT ODER INTEGRIERT WAREN), DIE AUS DEM GEBRAUCH DES PRODUKTS RESULTIEREN, MIT DEM GARANTIESERVICE ZUSAMMENHÄNGEN ODER AUS DEM EINTRETEN EINES VOM GARANTIEUMFANG

DWL-2100AP Handbuch

ABGEDECKTEN FALLS RESULTIEREN, SELBST WENN D-LINK VON DER MÖGLICHKEIT SOLCHER SCHÄDEN UNTERRICHTET WURDE. DIE EINZIGEN MASSNAHMEN, DIE D-LINK BEIM EINTRETEN EINES GARANTIEFALLES ERGREIFEN WIRD, SIND REPARATUR, AUSTAUSCH ODER RÜCKKAUF DES DEFEKTEN ODER NICHT SPEZIFIKATIONSGEMÄSSEN PRODUKTS.

MASSGEBLICHES GESETZ

Für diese einjährige Garantie sind die Gesetze des Staates Kalifornien (USA) maßgeblich. In einigen Staaten sind Haftungsausschluss bzw. Beschränkung des Garantiezeitraums nicht in dem hier beschriebenen Umfang möglich.

Dann gelten diese Ausschlüsse und Beschränkungen nicht. Diese Garantie verleiht gewisse Rechte, und je nach Staat hat der Produkteigentümer noch weitere Rechte.

Technische Unterstützung

Aktualisierte Versionen von Software und Benutzerhandbuch finden Sie auf der Website von DLink unter www.dlink.de.

D-Link bietet kostenfreie technische Unterstützung für Kunden innerhalb Deutschlands, Österreichs, der Schweiz und Osteuropas.

Unsere Kunden können technische Unterstützung über unsere Website oder telefonisch anfordern.

Technische Unterstützung von D-Link im Internet: http://www.dlink.de Technische Unterstützung von D-Link per Telefon: Telefon: +49 180-52787

Telefonische technische Unterstützung erhalten Sie Montag bis Freitag von 08.00 bis 17.30 Uhr. Halten Sie folgende Informationen bereit, wenn Sie technische Unterstützung anfordern:

• Seriennummer des Geräts

• Modellbezeichnung oder Produktname

• Softwaretyp und Versionsnummer

DWL-2100AP Handbuch

Inhaltsverzeichnis

Über dieses Handbuch ........................................................................................................................................ 9

Bevor Sie anfangen............................................................................................................................................. 9

Systemvoraussetzungen...................................................................................................................... 9

Packungsinhalt.................................................................................................................................... 10

EINLEITUNG......................................................................................................................................... 11

Gehäuserückseite................................................................................................................................ 12

Gehäusevorderseite............................................................................................................................ 13

Besondere Merkmale ..........................................................................................................................14

GRUNDSÄTZLICHES ZU WLANS....................................................................................................... 15

Wahl des Aufstellungsortes............................................................................................................... 16

NETZWERK EINRICHTEN................................................................................................................... 17

KONFIGURATION................................................................................................................................ 18

Startseite > Assistent......................................................................................................................................... 19

Startseite > Drahtlos.......................................................................................................................................... 20

Startseite > LAN ............................................................................................................................................... 31

Erweitert > Leistung.......................................................................................................................................... 32

Erweitert > Filter............................................................................................................................................... 34

Erweitert > DHCP Server ................................................................................................................................. 35

Erweitert > Multi-SSID..................................................................................................................................... 37

Tools > Admin.................................................................................................................................................. 39

Tools > System ................................................................................................................................................. 40

Tools > Firmware.............................................................................................................................................. 41

Tools > Konfig. Datei ....................................................................................................................................... 42

Tools > Verschiedenes...................................................................................................................................... 43

Status > Geräteinfo............................................................................................................................................ 44

Status > Statistik ............................................................................................................................................... 45

Status > Client-Infos ......................................................................................................................................... 46

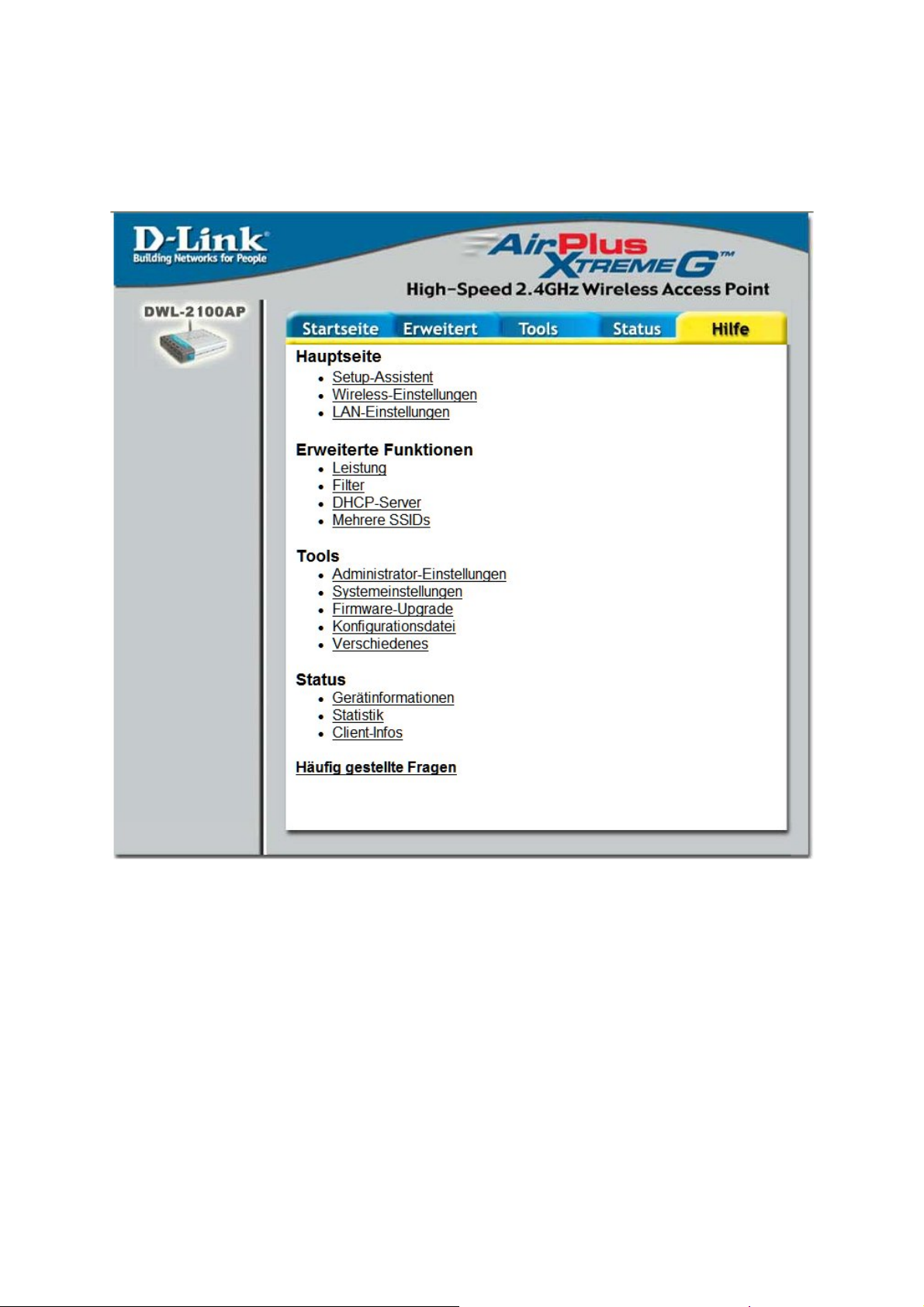

Hilfe .................................................................................................................................................................. 47

DER AP-MANAGER............................................................................................................................. 48

Geräte suchen...................................................................................................................................... 48

IP festlegen .......................................................................................................................................... 49

Gerätekonfiguration............................................................................................................................ 49

Gerätekonfiguration > Allgemein ..................................................................................................................... 49

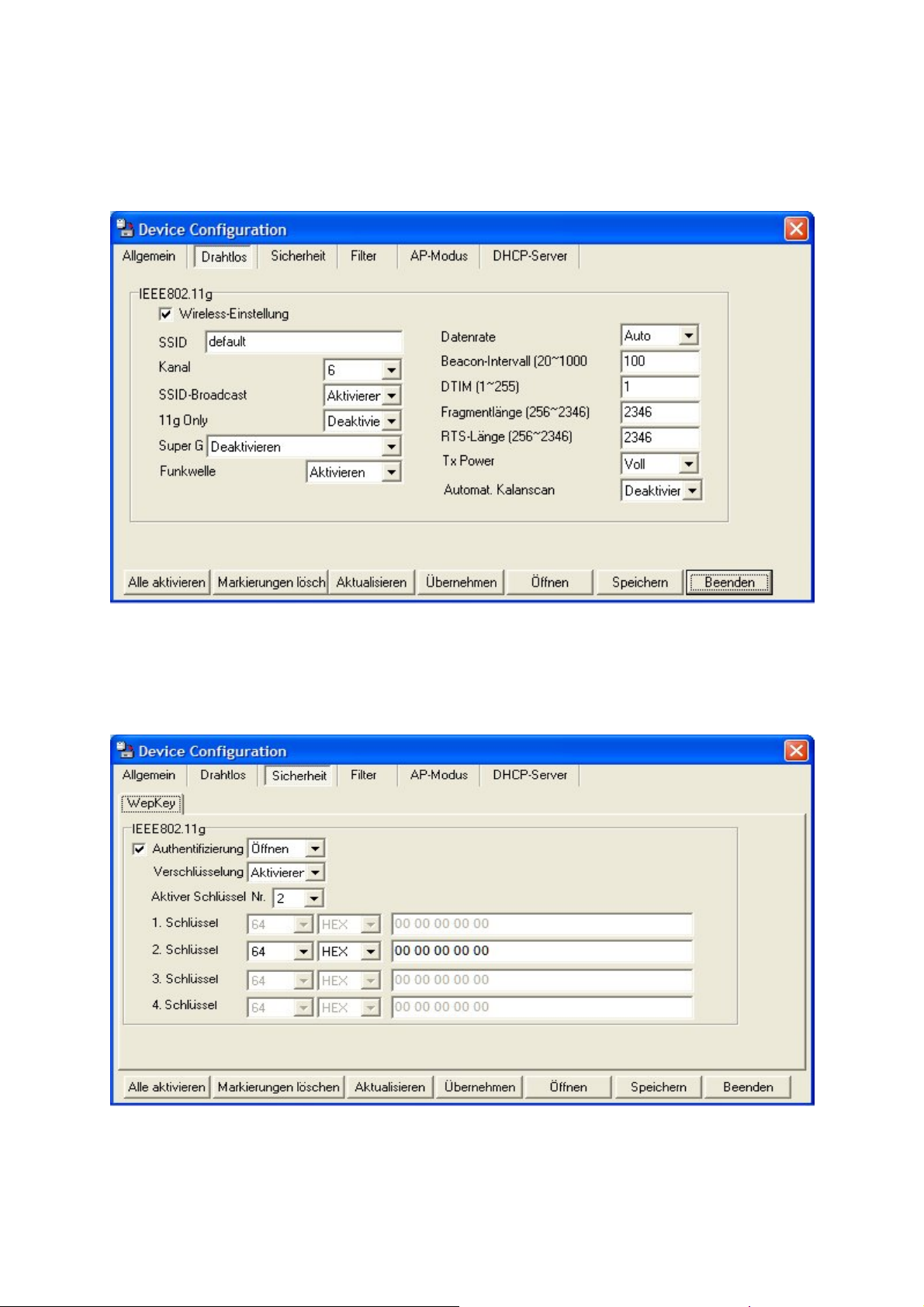

Gerätekonfiguration > Drahtlos ........................................................................................................................ 50

Gerätekonfiguration > Sicherheit...................................................................................................................... 50

Gerätekonfiguration > Filter ............................................................................................................................. 51

Gerätekonfiguration > AP-Modus..................................................................................................................... 51

Gerätekonfiguration > DHCP-Server................................................................................................................ 52

Firmware............................................................................................................................................... 52

DWL-2100AP Handbuch

Systemeinstellung............................................................................................................................... 53

Assistent............................................................................................................................................... 53

Aktualisieren........................................................................................................................................ 56

Info........................................................................................................................................................ 56

DER NETZWERKINSTALLATIONS-ASSISTENT............................................................................... 57

Computername ....................................................................................................................................64

IP-Adresse überprüfen........................................................................................................................ 66

Dynamische IP-Adresse zuweisen .................................................................................................... 67

Windows XP ..................................................................................................................................................... 67

Macintosh OS X................................................................................................................................................ 69

Statische IP-Adresse zuweisen.......................................................................................................... 70

Windows XP ..................................................................................................................................................... 70

Windows 2000 .................................................................................................................................................. 71

Windows 95 oder 98 ......................................................................................................................................... 72

Windows ME .................................................................................................................................................... 72

Macintosh OS X................................................................................................................................................ 73

WLAN-Verbindung überprüfen .......................................................................................................... 74

Windows 2000/XP ............................................................................................................................................ 75

Windows Me/98................................................................................................................................................ 75

IP-Adresse anpingen ......................................................................................................................................... 75

Lokale Netzwerkeinstellungen........................................................................................................... 76

Windows XP für DHCP konfigurieren ............................................................................................................. 76

Windows 2000 überprüfen................................................................................................................................ 78

Windows95, Windows 98 und Windows ME überprüfen.................................................................................79

Windows 95 und Windows 98 für DHCP konfigurieren .................................................................................. 80

Windows ME für DHCP konfigurieren ............................................................................................................ 80

Windows NT 4.0 Workstation überprüfen........................................................................................................ 81

Windows NT 4.0 für DHCP konfigurieren ....................................................................................................... 81

FEHLERBEHEBUNG............................................................................................................................ 82

1: Kein Zugriff auf das Konfigurationsmenü.................................................................................................... 82

2: Kein Zugriff auf das Internet im Modus Infrastructure................................................................................. 82

3: Sind die Treiber für die Netzwerkkarte richtig installiert?............................................................................ 83

4. Gründe für Verlust des Empfangs................................................................................................................. 85

5. Warum verliert die WLAN-Verbindung immer den Empfang?.................................................................... 85

6. Wieso erhalte ich keine WLAN-Verbindung? .............................................................................................. 86

7. Ich habe den Schlüssel für die Verschlüsselung vergessen........................................................................... 86

8. Den DWL-2100AP in den Auslieferungszustand zurücksetzen.................................................................... 86

TECHNISCHE DATEN.......................................................................................................................... 88

DWL-2100AP Handbuch

Über dieses Handbuch

Dieses Handbuch zeigt Ihnen, wie der Access Point DWL-2100AP installiert wird und wie Sie ihn benutzen, um ein Netzwerk (Ethernet) oder ein Funknetzwerk (LAN) mit dem Internet zu verbinden.

Wenn Sie einen Computer mit funktionierender Netzwerk-Schnittstelle verwenden, ist die Installation des DWL2100AP einfach: Legen Sie die Installations-CD in das CD-Laufwerks ein und folgen Sie den Anweisungen der

Schnellinstallationsanleitung.

Bevor Sie anfangen

Bitte lesen Sie unbedingt die Anleitung und stellen Sie sicher, dass Sie alle Anforderungen für eine ordentliche Installation Ihres neuen Routers verstanden haben. Beschaffen Sie sich vorab alle notwendigen Informationen und Ausrüstung, bevor Sie mit der Installation beginnen.

Übersicht über die Installation

Die Installationsprozedur kann ganz allgemein mit den folgenden Schritten beschrieben werden:

1. Beschaffen Sie sich alle Informationen und Ausrüstung für die Installation des Gerätes. Bevor Sie

anfangen, stellen Sie sicher, dass Sie über alle Informationen und Ausrüstung verfügen.

2. Installieren Sie die Hardware, d.h., verbinden Sie die Kabel (Netzwerk und Telefon) mit dem Gerät und

schließen Sie das Netzteil an.

3. Überprüfen Sie die IP-Einstellungen Ihres Computers und ändern Sie diese, falls es notwendig ist,

damit der Computer auf die web-basierte Software des Routers zugreifen kann.

4. Verwenden Sie die web-basierte Management-Software, um das Gerät für die Anforderungen Ihres

Funknetzes (WLAN) einzurichten.

Systemvoraussetzungen

• Computer mit Windows oder Linux als Betriebssystem oder einen Macintosh-Rechner

• Installierte Netzwerkkarte

• Browser: Internet Explorer Version 6.0 oder Netscape Navigator Version 6.0 und höher

Packungsinhalt

DWL-2100AP Handbuch

• D-Link AIRPLUS XTREME G DWL-2100 AP TM 802.11g Wireless 108MBit/s Access Point

• Netzteil 5V, 2.0A

• Netzwerkkabel

• Auf der CD-ROM: Handbuch und Garantie

• Schnellinstallationsanleitung

Sollte eines der aufgeführten Teile fehlen oder beschädigt sein, kontaktieren Sie Ihren Händler.

Warnung!

Das Gerät darf nur mit dem mitgelieferten Netzteil betrieben werden. Netzteile mit abweichenden Werten können das Gerät beschädigen. Dadurch erlischt die Garantie.

DWL-2100AP Handbuch

Einleitung

Mit dem DWL-2100AP können Sie bis zu 15x schneller (bis zu 108 MBit/s im Super G-Modus) als mit den bisherigen WLAN-Geräten arbeiten. Sie sind schneller und effektiver und erhöhen die Effektivität.

Bandbreitenhungrige Anwendungen wie Videos oder Multimedia profitieren besonders, da größere Dateien schneller durch das Netzwerk transportiert werden.

Der DWL-2100AP kann in fünf verschiedenen Modi betrieben werden, um Ihre Anforderungen an das WLAN zu erfüllen: als Access Point, im Access Point-to-Access Point-Bridge-Modus, im Access Point-to-MultipointBridge-Modus, im Wireless-Client-Modus oder als Repeater.

Der DWL-2100AP ist eine ideale Lösung, wenn Sie schnell ein WLAN im Büro oder am Arbeitsplatz, auf Ausstellungen oder zu anderen Gelegenheiten aufbauen oder erweitern wollen.

Der DWL-2100AP bietet, im Unterschied zu den meisten Access Points, Datentransferraten von bis zu 108 MBit/s, wenn er im Super G-Modus zusammen mit anderen D-Link AirPlus Xtreme G wird. Der Standard 802.11g ist abwärtskompatibel mit 802.11b-Geräten.

Der DWL-2100AP hat die neuesten, stärksten und am fortschrittlichsten Sicherheitsmerkmale, die heute verfügbar sind. Kommt er zusammen mit anderen 802.11g-WPA(WiFi Protected Access)-kompatiblen Produkten in einem Netzwerk mit einem RADIUS-Server zu Einsatz, sind folgende Sicherheitsmerkmale eingeschlossen:

WPA: WiFi Protected Access, identifiziert und autorisiert die Anwender durch einen geheimen

Schlüssel, der in regelmäßigen Intervallen automatisch geändert wird. WPA verwendet TKIP (Temporal Key Integrity Protocol) um den Schlüssel nach je 10000 Datenpaketen zu ändern. Dadurch wird eine größere Sicherheit als bei Standard-WEP erreicht. (Zum Vergleich: Die vorherige WEP-Verschlüsselung erforderte den manuellen Wechsel der Schlüssel.)

Für Heimanwender, die über keinen RADIUS-Server in ihrem Netzwerk verfügen, ist die Sicherheit des DWL2100AP, in Verbindung mit weiteren WPA-kompatible Geräten (Standard 802.11) dennoch stärker als jemals zuvor. Der Modus Pre-Shared-Key fordert jedes Mal, wenn sich der DWL-2100AP mit dem 802.11-Netzwerk verbinden, einen neuen Sicherheitsschlüssel an. Sie geben Ihre Verschlüsselungsinformationen nur einmal in der Konfiguration ein. Danach müssen Sie nicht mehr WEP-Schlüssel eingeben, um die Sicherheit zu gewährleisten. Mit dem DWL-2100AP erhalten Sie automatisch bei jedem neuen Verbindungsaufbau einen neuen Schlüssel, wodurch die Sicherheit der Kommunikation deutlich verbessert wird.

-Produkten eingesetzt

DWL-2100AP Handbuch

Gehäuserückseite

Auf der Rückseite des DWL-2100AP finden Sie folgende Anschlüsse:

Rücksetzschalter

Anschluß für Netzteil

Netzwerkanschluß, Auto-MDI/MDIX, Anschluß mit normalem Netzwerk- oder CrossOver-Kabel

DWL-2100AP Handbuch

Gehäusevorderseite

Auf der Vorderseite des DWL-2100AP finden Sie 3 Leuchtdioden:

Power

LED Funktion

Power

LAN

WLAN

Ständig leuchtendes grünes Licht bedeutet, dass das Gerät eingeschaltet ist. Ist das Gerät ausgeschaltet, bleibt die Anzeige dunkel.

Ständig leuchtendes grünes Licht zeigt eine bestehende LAN-Verbindung an. Blinkendes grünes Licht zeigt Aktivitäten auf der LAN-Schnittstelle an.

Ständig leuchtendes grünes Licht zeigt eine bestehende WLAN-Verbindung an. Blinkendes grünes Licht zeigt Aktivitäten auf der WLAN-Schnittstelle an.

LAN

WLAN

DWL-2100AP Handbuch

Besondere Merkmale

Fünf verschiedene Betriebsmodi: Der DWL-2100AP bietet verschiedene Betriebsmodi, um den Anforderungen Ihres Netzwerkes gerecht zu werden: als Access Point, im Access Point-to-Access Point-Bridge-Modus, im Access Point-to-Multipoint-Bridge-Modus, im Wireless-Client-Modus oder als Repeater.

Schnelles Netzwerken im WLAN mit dem Standard 802.11g, bietet Datentransferraten bis zu 54 MBit/s (108 MBit/s im Super-G-Modus).

Kompatibel mit dem Standard 802.11b mit einer Datentransferrate von bis zu 11 MBit/s. Das bedeutet, dass Sie Ihr WLAN auf den Standard 802.11g in Ihrem eigenen Zeitrahmen migrieren können, ohne dabei die Konnektivität zu opfern.

Bessere Sicherheit mit WPA. Der DWL-2100AP kann sich sicher mit WLAN-Clients im Netzwerk verbinden, da WPA (WiFi Protected Access) einen höheren Grad an Sicherheit für Ihre Daten und die Kommunikation bietet als früher verfügbar war. AES wird ebenfalls unterstützt, damit der DWL-2100AP die Sicherheit im Netzwerk durch Verschlüsselung der Daten maximiert.

SNMP for Management. Der DWL-2100AP ist nicht nur schnell, sondern unterstützt auch SNMP Version 3 für eine bessere Netzwerkverwaltung. Überlegene WLAN-AP-Manager-Software für die Netzwerkkonfiguration und das Upgrade der Firmware wird zusammen mit dem DWL-2100AP ausgeliefert. Systemadministratoren können den DWL-2100AP schnell und einfach über die web-basierte Konfiguration einrichten. Ein D-LinkView-Modul kann downgeloaded werden, um das Netzwerk zu administrieren und den Netzverkehr in Echtzeit mit der D-Link-View-Software zu überwachen.

Die OFDM-Technologie (Orthogonal Frequency Division Multiplexing) wird angewendet.

Der DWL-2100AP arbeitet im Frequenzband von 2,4 GHz.

Einfache Installation mit dem Setup-Wizard.

Web-basierte Schnittstelle für Management und Konfiguration.

DWL-2100AP Handbuch

Grundsätzliches zu WLANs

Alle D-Link-Produkte basieren auf Industriestandards, um Ihnen einen einfach zu benutzenden und kompatiblen Hochgeschwindigkeitszugang zum WLAN zu Hause, im Betrieb oder in öffentlichen Netzwerken zu bieten. DLink-WLAN-Produkte erlauben Ihnen Zugriff auf Daten, wann und wo Sie wollen. Sie können die Freiheit des WLAN genießen.

Ein WLAN (Wireless Local Area Network) ist ein Computernetzwerk, das Daten über Funksignale sendet und empfängt. WLANs werden immer mehr zu Hause und in Büros eingesetzt, und auch in öffentlichen Plätzen, wie z.B. Flughäfen, Bars und Universitäten. Innovative Anwendung der WLAN-Technologie hilft den Menschen effektiver zu arbeiten und zu kommunizieren. Erhöhte Mobilität und das Fehlen von Verkabelung und anderer Infrastruktur haben sich für zahlreiche Anwender als nützlich erwiesen.

WLAN-Benutzer können die gleichen Anwendungen einsetzen wie in einem Kabelnetzwerk (Ethernet). Die WLAN-Karten in Laptop und Desktop-Computer unterstützen die gleichen Protokolle wie Netzwerkkarten.

Die WLAN-Technologie dient verschiedenen Zwecken: Mobilität - Die Produktivität wird erhöht, wenn Anwender an jedem beliebigen Ort innerhalb der Reichweite

des WLANs Zugriff auf Daten haben. Entscheidungen des Managements, die sich auf Echtzeitdaten stützen, können die Effektivität der Arbeit entscheidend verbessern.

Niedrige Kosten für die Implementation – WLANs sind schnell und einfach installiert, gemanaged, geändert und umgezogen. Netzwerke, die sich regelmäßig ändern, ziehen Nutzen aus der einfachen WLAN-Implementation. WLANs funktionieren selbst dort, wo eine Verkabelung unpraktisch ist.

Installation und Erweiterung des Netzwerkes – Die Installation eines WLANs ist schnell und einfach und beseitigt die Notwendigkeit Kabel durch Mauern und Decken zu verlegen. Die WLAN-Technologie erlaubt Netzwerke, wo keine Kabel hinreichen, selbst draußen.

Kostengünstige Lösung - WLAN-Geräte sind etwa gleich teuer wie die herkömmlichen Ethernet-Geräte. Skalierbarkeit – WLANs können auf verschiedenen Wegen eingerichtet werden, um die Voraussetzungen für

bestimmte Anwendungen und Installationen zu erfüllen. Die Konfiguration kann einfach geändert werden und reicht von Peer-to-Peer-Netzwerken, geeignet für eine kleine Benutzergruppe, bis hin zu großen Netzwerken, die auf hunderte oder tausende von Benutzer eingerichtet sind, abhängig von der Anzahl der verfügbaren WLANGeräte.

Der DWL-2100AP ist in der Standardeinstellung kompatibel mit folgenden WLAN-Produkten:

• D-Link AirPlus Xtreme G DWL-G650

• D-Link AirPlus Xtreme G DWL-G520

Der DWL-2100AP ist vollständig kompatibel mit anderen Geräten nach den Standards 802.11b und 802.11g.

Standard-basierte Technologie Der DWL-2100AP Access Point nutzt die Standard 802.11b und 802.11g. Der Standard 802.11g ist eine

Erweiterung des Standards 802.11b. Die Datenübertragungsrate wird auf bis zu 54 MBit/s (108 MBit/s im SuperG-Modus) im 2,4 Ghz-Band unter Verwendung der OFDM-Technologie erhöht.

Die bedeutet, dass Sie in den meisten Umgebungen, innerhalb der Reichweite dieses Gerätes, größere Dateien schnell übertragen können oder dass Sie einen Film im MPEG-Format über Ihr Netzwerk ohne bemerkbare Verzögerungen anschauen können. Diese Technologie arbeitet mit der schnellen Übertragung von digitalen Daten über Funk mit der OFDM-Technologie (Orthogonal Frequency Division Multiplexing). OFDM teilt das Funksignal in mehrere kleinere Untersignale auf, die dann gleichzeitig auf verschiedenen Frequenzen übertragen werden. OFDM reduziert auch die Interferenzen bei der Übertragung des Signals. Der DWL-2100AP erkennt automatisch die bestmögliche Übertragungsgeschwindigkeit, um die größte Geschwindigkeit und mögliche Reichweite sicherzustellen.

Der Standard 802.11g bietet die am weitesten fortgeschrittenen Sicherheitsmerkmale für Netzwerke, die heute verfügbar sind, u.a.: WPA , TKIP, AES und Pre-Shared Key-Modus.

- PC Cardbus-WLAN-Karte für Laptops

– PCI-WLAN-Karte für Desktop-Computer

DWL-2100AP Handbuch

Wahl des Aufstellungsortes

Viele Umgebungsfaktoren können die Effektivität der Funkfunktion des D-Link AirPlus Xtreme G DWL2100AP beeinflussen.

Wenn Sie zum ersten Mal ein WLAN-Gerät installieren, sollten Sie die folgenden Punkte lesen und berücksichtigen.

Die Reichweite beträgt drinnen bis zu 100 Meter und draußen bis zu 300. Sie können von überall auf Ihr WLAN zugreifen. Allerdings kann die Anzahl der Wände, Decken oder anderer Objekte, durch die das Funksignal gehen muss, die Reichweite einschränken. Typische Reichweiten variieren in Abhängigkeit von der Art des material und dem „Funkgeräusch" im Hintergrund in Ihrem Haus oder Büro. Die folgenden Punkte sollen Ihnen helfen, die optimale Reichweite und Signalstärke zu erreichen.

1. Halten Sie die Anzahl der Wände und Decken so gering wie möglich.

Das Signal der WLAN-Geräte geht durch Decken und Wände. Allerdings kann jede Wand und jede Decke die Reichweite des WLANs reduzieren. Positionieren Sie daher Ihre WLAN-Geräte so, dass die Anzahl der Decken und Wände zwischen Gerät und Access Point möglichst gering ist.

2. Beachten Sie den geraden Weg zwischen Access Point(s) und Geräten.

Eine Wand mit einer Stärke von 50 Zentimetern erscheint bei einem Winkel von 45 Grad fast einen Meter dick zu sein. Bei einem Winkel von 2 Grad sind es schon 14 Meter. Versuchen Sie daher die Access Points und Geräte so aufzustellen, dass das Signal mit einem Winkel von 90 Grad durch die Wand oder die Decke geht.

3. Das Material macht den Unterschied.

Gebäude mit Metallrahmen oder –türen können die effektive Reichweite der Geräte beeinflussen. Vermeiden Sie den Weg des Signals durch Metall. Denken Sie daran, dass Betonwänden meistens durch Stahleinlagen verstärkt sind, während Mauerwerk wenig oder keine Metalleinlage hat. Stellen Sie daher die Geräte so auf, dass das Signal durch das Mauerwerk oder eine Türöffnung geht.

4. Richten Sie die Antenne für den besten Empfang aus.

Experimentieren Sie solange mit der Ausrichtung der Antenne, bis Sie den besten Empfang haben. Einige Geräte oder Access Points zeigen die Signalstärke an (evtl. müssen Sie dazu eine Software starten).

5. Halten Sie Abstand zu elektrischen Geräten.

Stellen Sie die WLAN-Geräte möglichst in einem Abstand von wenigsten 1 bis 2 Metern von anderen elektrischen Geräten auf, die Funkwellen abstrahlen, wie z.B. Mikrowellenöfen, Monitore, elektrische Motoren, usw.

DWL-2100AP Handbuch

Netzwerk einrichten

In diesem Kapitel sehen Sie, wie ein DWL-2100AP in ein Infrastructure-Netzwerk aufgenommen wird. Ein Infrastructure-Netzwerk hat einen Access Point oder einen WLAN-Router. Im Beispiel sehen Sie folgende

Netzwerk-Geräte von D-Link (Ihr Netzwerk besteht vielleicht aus anderen Komponenten):

• Ein WLAN Access Point: D-Link AirPlus Xtreme G DWL-2100AP

• Ein WLAN-Router: D-Link AirPlus Xtreme G DI-624

• Ein Laptop mit einer WLAN-Karte: D-Link AirPlus Xtreme G DWL-G650

• Ein Desktop-Computer mit einer WLAN-Karte: D-Link AirPlus Xtreme G DWL-G520

• Ein Kabel-Modem: D-Link DCM-201

Denken Sie daran, dass die D-Link AirPlus Xtreme G

-Geräte so vorkonfiguriert sind, dass sie mit ihren

Standardeinstellungen sofort miteinander kommunizieren.

Für eine typische WLAN, wie oben abgebildet, gehen Sie vor wie folgt:

1. Sie benötigen einen Breitband-Internet-Zugang (Kabel- oder DSL-Anschluss)

2. Ihr Kabel- oder DSL-Service-Provider sollte Ihnen alle notwendigen Angaben zur Installation des

Modems machen.

3. Verbinden Sie das Kabel- oder DSL-Modem mit dem Router DI-624 (weitere Informationen in der

Schnellinstallationsanleitung des Routers).

4. Verbinden Sie den Router mit dem DWL-2100AP (weitere Informationen in der

Schnellinstallationsanleitung des DWL-2100AP).

5. Wenn Sie einen Desktop-Computer vernetzen wollen, installieren Sie die PCI-WLAN-Karte D-Link

AirPlus Xtreme G

DWL-G520 in einen freien Steckplatz in Ihrem Rechner (weitere Informationen in

der Schnellinstallationsanleitung der Karte).

6. Installieren Sie die Treiber für Cardbus-WLAN-Karte -Link DWL-G650 auf Ihrem Laptop (weitere

Informationen in der Schnellinstallationsanleitung der Karte)

DWL-2100AP Handbuch

Konfiguration

Nachdem der Setup Wizard seine Arbeit beendet hat (weitere Informationen in der Schnellinstallationsanleitung des DWL-2100AP), können Sie jederzeit das Konfigurationsmenü über einen Browser aufrufen. Geben Sie dazu die IP-Adresse des DWL-2100AP ein: 192.168.0.50.

Hinweis: Wenn Sie die Standard-IP-Adresse des DWL-2100AP geändert haben, müssen Sie selbstverständlich die neue IP-Adresse eingeben.

Geben Sie im Feld Benutzername admin ein. Das Feld Kennwort lassen Sie leer. Hinweis: Wenn Sie das Kennwort geändert haben, tragen Sie hier das richtige Kennwort ein.

Klicken Sie dann auf die Schaltfläche OK.

DWL-2100AP Handbuch

Startseite > Assistent

Die Startseite des Assistenten wird angezeigt. Der Assistent hilft Ihnen bei der Einrichtung des DWL-2100AP. Dabei müssen nur einige Einstellungen

vornehmen und danach ist das Gerät betriebsbereit. Weitere Informationen zum Assistenten finden Sie in der Schnellinstallationsanleitung zum DWL-2100AP und

im Abschnitt Assistent

im Kapitel AP-Manager.

Klicken Sie auf die Schaltfläche D

RAHTLOS.

Startseite > Drahtlos

Die Startseite Drahtlos wird angezeigt.

DWL-2100AP Handbuch

Feldname Eintrag

Wireless-Standard Wählen Sie 802.11g oder 802.11b und 802.11g.

Modus Wählen Sie: Zugriffspunkt, WDS mit AP, WDS, AP-Repeater oder AP-Client.

SSID Service Set Identifier (SSID) ist der Name für ein bestimmtes WLAN. Die

Standardeinstellung für SSID ist default. Die SSID kann einfach für eine Verbindung mit einem bestehenden WLAN oder für ein neues WLAN geändert werden.

SSID Broadcast Option: Aktiviert / Deaktiviert. Ist SSID Broadcast aktiviert, wird die SSID im ganzen

Netz gesendet.

Kanal Standard ist Kanal 6. Alle Geräte im WLAN müssen sich den gleichen Kanal teilen.

Die Frequenz bleibt auf 2,437 GHz.

Automat. Kanalscan

Option: Aktivieren / Deaktivieren

DWL-2100AP Handbuch

In Abhängigkeit vom gewählten Modus ändern sich die weiteren Optionen (s.u.).

Der DWL-2100AP kann in einem von fünf verschiedenen Betriebsmodi arbeiten:

1. Zugriffspunkt (Access Point),

2. WDS mit AP (Access Point-to-Multipoint-Bridge),

3. WDS (Access Point-to-Access Point-Bridge),

4. AP-Repeater,

5. AP-Client.

Die Betriebsart Zugriffspunkt ist die Standardeinstellung. Sie wird für ein WLAN benutzt. Um die MAC-Adresse des DWL-2100AP zu erfahren, der als Access Point oder Bridge arbeitet, gehen Sie auf

die Seite Status > Geräteinfo. Hier wird die MAC-Adresse des Gerätes angezeigt.

MAC Adresse - Media Access Control Address

Eine eindeutige Hardware-Adresse, die das Gerät im Netzwerk identifiziert. Sie wird bei der Herstellung zugeordnet und kann nicht verändert werden. Normalerweise ist diese Adresse auch auf einem Aufkleber auf dem Gerät oder der Verpackung angegeben.

Modus Erläuterung

Zugriffspunkt Access Point

Aktivieren Sie ggf. die Verschlüsselung im Bereich K

WDS mit AP Access Point-to-Multipoint-Bridge

Erlaubt die Verbindung von mehreren LANs. Andere WLANs müssen einen DWL2100AP verwenden. Klicken Sie auf enable und tragen Sie die MAC-Adressen von bis zu 8 Access Points ein.

WDS Access Point-to-Access Point-Bridge

Erlaubt die Verbindung von zwei LANs. Diese Betriebsart ist nur mit einem weiteren DWL-2100AP möglich. Klicken Sie auf enable und tragen Sie die MAC-Adresse der zweiten Bridge ein.

AP-Repeater Repeater

verstärkt das Signal des Root-Access Points, d.h., die Reichweite Ihres WLANs wird dadurch vergrößert. Klicken Sie auf enable und tragen Sie die MAC-Adresse des RootAccess Points ein.

AP Client Wireless-Client

setzt jedes IEEE 802.3-Netzwerkgerät (z.B. Computer, Drucker, usw.) in einen 802.11b WLAN-Client um, wenn es mit einem anderen DWL-2100AP kommuniziert. Klicken Sie auf enable und tragen Sie die MAC-Adresse des Root-Access Points ein.

Klicken Sie auf die Schaltfläche A

NWENDEN, um die Änderungen zu speichern.

EY SETTINGS.

Zugriffspunkt

DWL-2100AP Handbuch

Feldname Eintrag

Authentifizierung Wählen Sie: Offenes System: Schlüssel wird über das gesamte Netzwerk kommuniziert.

Verteilter Schlüssel: Kommunikation nur mit Geräte mit dem gleichen WEP-Schlüssel Offenes System/Verteilter Schlüssel: Kombination aus den beiden vorstehenden Optionen WPA-EPA: Extensible Authen tication Protocol; erfordert einen RADIUS-Server. EAP ist

ein allgemeines Protokoll zur Authentifizierung WPA-PSK: Pre-Shared Key; erfordert keinen RADIUS-Server im Netzwerk

Key Settings

Verschlüsselung Option: Deaktiviert/Aktiviert

Schlüsseltyp Wählen Sie HEX oder ASCII.

Schlüssellänge Wählen Sie 64, 128 oder 152 Bits.

Gültiger Schlüssel Wählen Sie hier, welcher der Schlüssel 1-4 der gültige sein soll.

Erster – Vierter Schlüssel

Geben Sie bis zu vier Schlüssel für die Verschlüsselung ein. Einer davon muss der aktive Schlüssel sein (s.o.).

Klicken Sie auf die Schaltfläche A

NWENDEN, um die Einstellungen zu übernehmen.

DWL-2100AP Handbuch

WDS mit AP

Erlaubt die Verbindung von mehreren LANs. Andere WLANs müssen einen DWL-2100AP verwenden.

Feldname Eintrag

WDS mit AP

MAC-Adresse des Remote-AP

Authentifizierung Wählen Sie: Offenes System: Schlüssel wird über das gesamte Netzwerk kommuniziert.

Tragen Sie hier bis zu 8 MAC-Adressen von weiteren Access Points ein.

Verteilter Schlüssel: Kommunikation nur mit Geräte mit dem gleichen WEP-Schlüssel

DWL-2100AP Handbuch

Feldname Eintrag

Offenes System/Verteilter Schlüssel: Kombination aus den beiden vorstehenden Optionen WPA-EPA: Extensible Authen tication Protocol; erfordert einen RADIUS-Server. EAP ist

ein allgemeines Protokoll zur Authentifizierung WPA-PSK: Pre-Shared Key; erfordert keinen RADIUS-Server im Netzwerk

Key Settings

Verschlüsselung Option: Deaktiviert/Aktiviert

Schlüsseltyp Wählen Sie HEX oder ASCII.

Schlüssellänge Wählen Sie 64, 128 oder 152 Bits.

Gültiger Schlüssel Wählen Sie hier, welcher der Schlüssel 1-4 der gültige sein soll.

Erster – Vierter Schlüssel

Geben Sie bis zu vier Schlüssel für die Verschlüsselung ein. Einer davon muss der aktive Schlüssel sein (s.o.).

Klicken Sie auf die Schaltfläche A

NWENDEN, um die Einstellungen zu übernehmen.

WDS

DWL-2100AP Handbuch

Feldname Eintrag

WDS

MAC-Adresse des Remote-AP

Authentifizierung Wählen Sie: Offenes System: Schlüssel wird über das gesamte Netzwerk kommuniziert.

Tragen Sie hier bis zu 8 MAC-Adressen von weiteren Access Points ein.

ein allgemeines Protokoll zur Authentifizierung WPA-PSK: Pre-Shared Key; erfordert keinen RADIUS-Server im Netzwerk

DWL-2100AP Handbuch

Feldname Eintrag

Key Settings

Verschlüsselung Option: Deaktiviert/Aktiviert

Schlüsseltyp Wählen Sie HEX oder ASCII.

Schlüssellänge Wählen Sie 64, 128 oder 152 Bits.

Gültiger Schlüssel Wählen Sie hier, welcher der Schlüssel 1-4 der gültige sein soll.

Erster – Vierter Schlüssel

Geben Sie bis zu vier Schlüssel für die Verschlüsselung ein. Einer davon muss der aktive Schlüssel sein (s.o.).

Klicken Sie auf die Schaltfläche A

NWENDEN, um die Einstellungen zu übernehmen.

DWL-2100AP Handbuch

AP-Repeater

Ein AP-Repeater verstärkt das Signal des Root-Access Points, d.h., die Reichweite Ihres WLANs wird dadurch vergrößert.

+ 62 hidden pages
