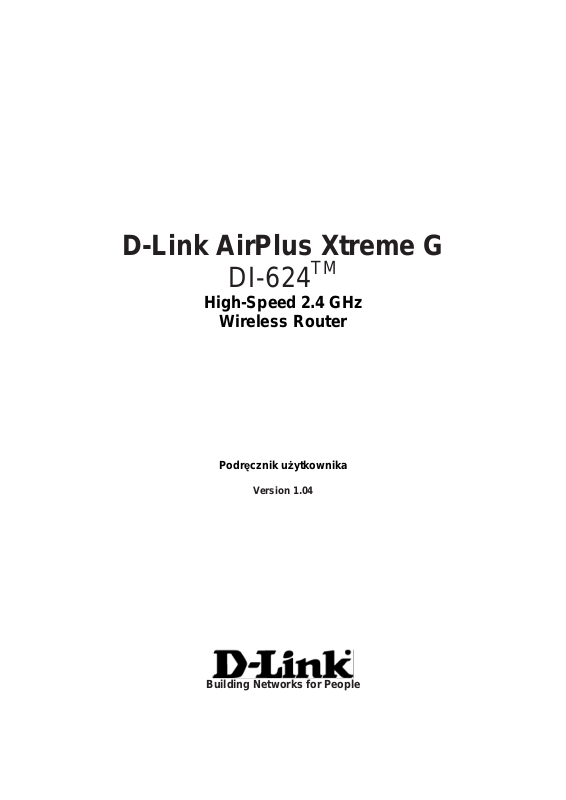

D-Link AirPlus Xtreme G
TM
DI-624
High-Speed 2.4 GHz
Wireless Router
Podręcznik uŜytkownika
Version 1.04
Building Networks for People
Spis treści
Zawartość opakowania ...............................................................................3
Wymagania systemowe..............................................................................4
Złącza.........................................................................................................6
Instalacja.....................................................................................................7
Konfiguracja................................................................................................8
Korzystanie z kreatora konfiguracji..............................................................8
Home > Wizard...........................................................................................9
Home > Wireless.......................................................................................12
Home > WAN > Dynamic IP Address........................................................14
Home > WAN > Static IP Address.............................................................15
Home > WAN > PPPoE ............................................................................16
Home > WAN > PPTP...............................................................................18
Home > LAN .............................................................................................19
Home > DHCP..........................................................................................20
Advanced > Virtual Server ........................................................................22
Advanced > Applications...........................................................................24
Advanced > Filters > IP Filters..................................................................26
Advanced > Filters > URL Blocking...........................................................27
Advanced > Filters > MAC Filters..............................................................28
Advanced > Filters > Domain Blocking......................................................29
Advanced > Firewall..................................................................................30
Advanced > DMZ......................................................................................31
Advanced > Performance..........................................................................32
Tools > Admin...........................................................................................34
Tools > System.........................................................................................36
Tools > Misc..............................................................................................37
Rozwiązywanie problemów.......................................................................39
Podstawowe informacje o konfiguracji sieci ..............................................43
Dane techniczne.......................................................................................53
2
Zawartość opakowania
•
Router bezprzewodowy D-Link
•
1 dołączana antena
•
Zasilacz sieciowy 5V / 3.0A
•
Kabel Ethernet (skrętka nieekranowana CAT5-UTP, typ połączenia: bezpośredni)
•
Podręcznik uŜytkownika na dysku CD
Uwaga: Korzystanie z zasilacza o innym napięciu znamionowym niŜ w zasilaczu
dołączonym do urządzenia DI-624 spowoduje uszkodzenie routera i uniewaŜnienie jego
gwarancji.
Jeśli w opakowaniu brakuje któregokolwiek z wymienionych elementów, prosimy o
kontakt ze sprzedawcą.
AirPlus X
TREME
G DI-624 High-Speed 2.4GHz
3
Wymagania systemowe
•
Połączenie Ethernet lub modem DSL
•
Komputer z systemem Windows, Macintosh lub Unix z zainstalowaną kartą
sieciową Ethernet
•
Przeglądarka Internet Explorer 6.0, Mozilla 1.7.12 (5.0), Firefox 1.5 lub wyŜszy
(konfiguracja)
•
System operacyjny Windows XP Service Pack 2 (installation Wizard)
4
Wprowadzenie
Szybsze połączenia bezprzewodowe - D-Link AirPlus Xtreme G DI-624 pozwala na
54Mbps bezprzewodowe połączenie z innymi urządzeniami D-Link AirPlus Xtreme G.
•
Kompatybilność z urządzeniami wykonanymi w standardzie 802.11b– DI-624
jest w pełni kompatybilny ze standardem IEEE 802.11b, dzięki czemu
współpracuje z istniejącymi kartami PCI, USB oraz Cardbus
•
Zaawansowane opcje bezpieczeństwa - D-Link AirPlus Xtreme G DI-624
oferuje najbardziej zaawansowane z aktualnie dostępnych opcje bezpieczeństwa
podczas uŜywania kompatybilnych urządzeń:
WPA – Wi-Fi Protected Access - wykorzystuje protokoły TKIP i
802.1x oraz uwierzytelnianie EAP oparte na serwerze RADIUS.
Zapewnie duŜo lepszą ochronę, niŜ przy wykorzystaniu WEP, dzięki
zastosowaniu automatycznie zmienianego klucza.
802.1x – zapewnia pierwszą linię ochrony przeciwko włamaniom.
Serwer weryfikuje toŜsamość klienta próbującego uzyskać dostęp
do sieci.
•
Konfiguracja za pomocą przeglądarki
Urządzenie moŜna skonfigurować za pomocą interfejsu przeglądarki Internet
Explorer, Mozilla lub Firefox zainstalowanej na dowolnym komputerze
połączonym z routerem.
5
Złącza
[LAN ports (1-4)] — Porty sieci lokalnej (1-4)
[Internet port] — Port Ethernet lub DSL
[Power jack] — Gniazdo zasilacza
[Reset] — Przycisk resetowania
Funkcje
• W pełni Kompatybilny ze standardem 802.11g, zapewnia transfer z prędkością do
54Mbps
• Kompatybilny ze standardem 802.11b, zapewnia transfer danych z prędkością do
11Mbps
• WPA - Wi-Fi Protected Access – autoryzacja i identyfikacja uŜytkowników
odbywa się za pomocą wspólnego klucza, zmienianego automatycznie w
regularnych odstępach czasu np:
TKIP (Temporal Key Integrity Protocol) w połączeniu z serwerem
RADIUS, zmienia klucz tymczasowy po kaŜdych 10.000 pakietów,
zapewniając większe bezpieczeństwo.
Pre Shared Key – tryb pozwalający otrzymywać klucz prywatnemu
uŜytkownikowi bez potrzeby uŜywania serwera RADIUS.
6
• 802.1x Authentication– zapewnia pierwszą linię ochrony przeciwko włamaniom
w połączeniu z serwerem RADIUS. Serwer weryfikuje toŜsamość klienta
próbującego uzyskać dostęp do sieci.
• OFDM – technologia Orthogonal Frequency Division Multiplexing
• Przyjazne uŜytkownikowi narzędzia diagnostyczne oraz konfiguracji
• Praca w 2.4GHz zakresie częstotliwości
• Pozwala wielu komputerom na dostęp do technologii szerokopasmowej
(Ethernet/DSL)
• Zaawansowane opcje zapory (Firewall)
NAT, VPN
Filtrowanie adresów MAC
Filtrowanie adresów IP
Blokowanie wybranych domen
Harmonogramy
• server DHCP –pozwala hostom w sieci na automatyczne uzyskiwanie konfiguracji
IP
• Konfiguracja za pomocą przeglądarki WWW
Instalacja
Podłączając router poprzez kabel/DSL, postępuj według kolejności opisanej poniŜej:
1. Umieść router na otwartej przestrzeni, w centralnym miejscu. Nie podłączaj
zasilania.
2. Wyłącz zasilanie modemu. Jeśli nie ma przełącznika wł/wył. –wyjmij kabel
zasilający. Wyłącz komputer.
3. Wyjmij kabel sieciowy (Ethernet -łączący twój komputer z modemem) z
komputera i podłącz do portu (Internet) routera.
4. Włącz kabel łączący komputer do jednego z czterech portów LAN routera.
5. Włącz zasilanie modemu
6. Podłącz zasilacz routera, poczekaj ok. 30 sek. na załadowanie się systemu
7. Włącz komputer
8. Sprawdź kontrolki na obudowie routera. Diody zasilania, portu Internet, oraz LAN
do którego podłączony jest komputer powinny świecić (zielone). W przeciwnym
wypadku upewnij się, Ŝe komputer, router oraz modem są włączone, oraz
połączenia sieciowe są poprawnie podłączone.
7
Konfiguracja
Korzystanie z kreatora konfiguracji
Konfigurowanie urządzenia DI-624 w systemach MS Windows, Macintosh lub UNIX
odbywa się za pomocą przeglądarki internetowej.
Po uruchomieniu przeglądarki, w polu Adres naleŜy wpisać adres routera DI-624 (np:
http://192.168.0.1) i nacisnąć Enter.
•
Uruchom przeglądarkę WWW.
•
Wpisz adres IP urządzenia DI-624.
(W powyŜszym przykładzie wykorzystano domyślny adres IP. W przypadku zmiany
adresu routera DI-624 odpowiednio do wymagań sieci, w przeglądarce naleŜy
wpisać nowy adres, a nie domyślny).
•
W polu Nazwa uŜytkownika wpisz admin (małymi literami).
•
Pole Hasło pozostaw puste.
•
Kliknij przycisk OK.
8
Home > Wizard
Zostanie wyświetlony następujący ekran. Kliknij przycisk Run Wizard (Uruchom
kreatora).
Zostanie wyświetlony ekran Setup Wizard (Kreator konfiguracji). Aby szybko
skonfigurować router DI-624, postępuj zgodnie z instrukcjami Kreatora.
Kliknij przycisk Next (Dalej).
Ze względu na bezpieczeństwo zaleca się zmianę hasła administratora. Wprowadź
nowe hasło, a następnie wpisz je ponownie w celu weryfikacji.
Kliknij przycisk Next (Dalej).
Na pokazanej poniŜej stronie wybierz metodę połączenia z Internetem. Połączenie to
określane jest mianem połączenia WAN (WAN connection) lub typu sieci WAN (WAN
Type).
9
PPP over Ethernet/ATM (PPPoE/PPPoA) (protokół przesyłania pakietów PPP w sieci
Ethernet/ATM np. uŜytkownicy DSL) - Tę opcję naleŜy wybrać, jeśli operator Internetu
wymaga, aby korzystanie z jego usług odbywało się za pośrednictwem protokołu
PPPoE/PPPoA.
• Username –nazwa uŜytkownika
• Password – hasło
• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit
Identifier).
• Connection Type –typ połączenia
Kliknij Next (Dalej)
SSID –nazwa sieci
Channel – numer kanału
Security – zabezpieczenia
- NONE - brak
- WEP
- WPA
Dynamic IP Address (Dynamiczny adres IP np: uŜytkownicy modemów do sieci
telewizji kablowej) - Ta opcja umoŜliwia automatyczne uzyskanie adresu IP od operatora
Internetu.
• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit
Identifier).
• Connection Type –typ połączenia
• Cloned MAC Address – Przycisk Clone MAC Address umoŜliwia
skopiowanie adresu MAC posiadanej karty sieciowej do interfejsu routera
Kliknij Next (Dalej)
SSID –nazwa sieci
Channel – numer kanału
Security – zabezpieczenia
- NONE - brak
- WEP
- WPA
Static IP Address (Statyczny adres IP) - Ta opcja umoŜliwia ręczne wprowadzenie
adresu IP uzyskanego od operatora Internetu.
10
• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit
Identifier). Dla Neostrady parametry te powinny mieć wartość odpowiednio:
0 i 35, w przypadku Dialogu DSL naleŜy natomiast wpisać: 1 i 32
• IP Address – statyczny adres IP
• Subnet Mask – maska podsieci
• ISP Gateway Address – adres bramy domyślnej
• Primary DNS Address – adres serwera DNS
• Secondary DNS Address – adres drugiego serwera DNS
• Connection Type – typ połączenia
Kliknij Next (Dalej)
SSID –nazwa sieci
Channel – numer kanału
Security – zabezpieczenia
- NONE - brak
- WEP
- WPA
Bridge Mode - funkcja Bridge
• VPI/VCI - parametry VPI (Virtual Path Identifier) i VCI (Virtual Circuit
Identifier). Dla Neostrady parametry te powinny mieć wartość odpowiednio:
0 i 35, w przypadku Dialogu DSL naleŜy natomiast wpisać: 1 i 32
• Connection Type – typ połączenia
Kliknij Next (Dalej)
SSID –nazwa sieci
Channel – numer kanału
Security – zabezpieczenia
- NONE - brak
- WEP
- WPA
Kliknij przycisk Next (Dalej)
Kliknij Apply (Zastosuj)
11
Home > Wireless
Ustawienia sieci bezprzewodowej
SSID (Service Set Identifier), nazwa sieci dodawana do nagłówków pakietów
wysyłanych przez sieć, składająca się z maksymalnie 32 znaków
Channel – pozwala uŜytkownikowi na ręczne wybranie kanału,
domyślnie ustawione na 6.
WEP – (Wired Equivalent Privacy) –protokół bezpieczeństwa w sieciach
bezprzewodowych, odpowiadający za szyfrowanie danych przesyłanych przez WLAN.
Wybierz Enable (włączony) lub Disabed (wyłączony).
12
UWAGA: Włączając szyfrowanie na DI-624, upewnij się, Ŝe zostało włączone takŜe na
wszystkich urządzeniach bezprzewodowych podłączonych do routera.
WEP Encryption – wybierz jakość szyfrowania 64-bitowe lub 128-bitowe
Key Type – wybierz HEX lub ASCII
Keys 1-4 – Wpisz do 4 kluczy szyfrujących, zaznacz który ma być uŜyty
13
Home > WAN > Dynamic IP Address
Dynamic IP Address (Dynamiczny adres IP) - Ta opcja umoŜliwia automatyczne
uzyskanie adresu IP od operatora Internetu.
• Host Name – Nazwa Hosta jest opcjonalna ale moŜe być wymagana przez
niektórych dostawców usług internetowych
• MAC Address – adres fizyczny routera
• Cloned MAC Address – Przycisk Clone MAC Address umoŜliwia
skopiowanie adresu MAC posiadanej karty sieciowej do interfejsu routera
• Primary/Secondary DNS Address – podaj adres / adresy serwerów DNS
• MTU – wpisz wartość MTU jeśli jest wymagana przez dostawcę, w
przeciwnym wypadku pozostaw wartość domyślną.
Kliknij Apply (Zastosuj)
14
Home > WAN > Static IP Address
Static IP Address (Statyczny adres IP) Ta opcja umoŜliwia ręczne wprowadzenie
adresu IP uzyskanego od operatora Internetu.
• IP Address – statyczny adres IP
• Subnet Mask – maska podsieci
• ISP Gateway Address – adres bramy domyślnej
• Primary/Secondary DNS Address – podaj adres / adresy serwerów DNS
• MTU – wpisz wartość MTU jeśli jest wymagana przez dostawcę, w
przeciwnym wypadku pozostaw wartość domyślną
Kliknij Apply (Zastosuj)
15
Home > WAN > PPPoE
Opcję PPPoE (protokół przesyłania pakietów PPP w sieci Ethernet) naleŜy wybrać
wówczas, gdy operator Internetu stosuje połączenia z wykorzystaniem tego protokołu.
Operator udostępni odpowiednią nazwę uŜytkownika i hasło. Opcja ta jest na ogół
wykorzystywana w połączeniach DSL.
• PPPoE – wybierz Dynamic PPPoE- aby otrzymywać adres IP automatycznie
lub Static PPPoE – jeśli masz przypisany przez operatora adres IP.
16
• User Name (Konto PPPoE): konto PPPoE udostępnione przez operatora
Internetu.
• Password/Retype Password (Hasło PPPoE): hasło PPPoE udostępnione przez
operatora Internetu.
• Service Name (Nazwa usługi PPPoE): w tym miejscu naleŜy wprowadzić nazwę
usługi uzyskaną od operatora Internetu (parametr opcjonalny).
• IP Address (Przypisany adres IP): ta opcja jest dostępna tylko w przypadku
usługi PPPoE ze statycznym adresem IP (Static PPPoE). W polu tym naleŜy
wprowadzić statyczny adres IP dla połączenia PPPoE.
• Primary DNS Address (Główny serwer DNS): adres IP głównego serwera DNS
przypisany przez operatora Internetu.
• Secondary DNS Address (Zapasowy serwer DNS): parametr opcjonalny.
• MTU - wpisz wartość MTU jeśli jest wymagana przez dostawcę, w przeciwnym
wypadku pozostaw wartość domyślną
• Auto Reconnect – włącz, aby DI-624 automatycznie wznawiał połączenie po
restarcie systemu lub zerwaniu połączenia
Po wprowadzeniu zmian kliknij przycisk Apply (Zastosuj)
17
Home > WAN > PPTP
PPTP (Point-to-Point-Tunneling Protocol ) protokół komunikacyjny umoŜliwiający
tworzenie wirtualnych sieci VPN wykorzystujących technologię tunelowania
PPTP IP Address - (Adres IP w sieci): publiczny adres IP przypisany przez
operatora Internetu.
PPTP Subnet Mask - (Maska podsieci): maska podsieci przypisana przez
operatora Internetu.
PPTP Gateway IP Address - (Adres bramy): publiczny adres IP operatora
Internetu, z którym uzyskujemy połączenie.
PPTP Server IP Address - (Adres serwera IP): adres serwera IP operatora, z
którym uzyskujemy połączenie
Username - konto PPTP udostępnione przez operatora Internetu.
Password -hasło PPTP udostępnione przez operatora Internetu, powtórzone w
następnym okienku
Maximum Idle Time - maksymalny czas bezczynności( w minutach,
0=nieskończony)
Primary DNS Server - (Główny serwer DNS): adres IP głównego serwera
systemu nazw domen (Domain Name Server — DNS) przypisany przez operatora
Internetu.
Secondary DNS Address - (Zapasowy serwer DNS): parametr opcjonalny
MTU (największa jednostka transmisji) moŜe być zmieniona w celu uzyskania
lepszej wydajności. Wartość domyślnie ustawiona na 1492.
MAC Address - (adres fizyczny MAC) Przycisk Clone MAC Address umoŜliwia
skopiowanie adresu MAC posiadanej karty sieciowej do interfejsu routera
18
Home > LAN
Ustawienia IP interfejsu LAN Di-624. Adres LAN IP jest adresem prywatnym i nie jest
„widziany” z Internetu.
IP Address – Adres IP interfejsu LAN. Domyślnie ustawiony 192.188.0.1
Subnet Mask – Maska podsieci interfejsu LAN. Domyślnie 255.255.255.0
Local Domain – Podaj nazwę domeny lokalnej (opcjonalnie)
19
Home > DHCP
DHCP -Dynamic Host Configuration Protocol - protokół dynamicznego konfigurowania
hostów. Router DI-624 posiada wbudowany serwer DHCP, który automatycznie
przypisuje adresy IP do komputerów w sieci lokalnej lub prywatnej. Komputery, aby
korzystać z DHCP takŜe muszą być jego klientami, poprzez wybór opcji „Uzyskaj adres
IP automatycznie” w ustawieniach TCP/IP. Tak skonfigurowany komputer po włączeniu
załaduje automatycznie odpowiednie ustawienia TCP/IP z urządzenia DI-624. Na
Ŝądanie komputera serwer DHCP automatycznie przydziela nieuŜywany adres IP z puli.
Konieczne jest podanie adresu początkowego i końcowego puli adresów IP
DHCP Server – zaznacz Enable aby uruchomić serwer DHCP na routerze
DHCP Starting/Ending IP Address– wpisz zakres adresów IP które zostaną
wykorzystane w celu przypisania ich hostom. W tym miejscu naleŜy określić adres
początkowy i końcowy puli adresów IP
20
Uwaga: Jeśli przypisujesz adres IP w sposób statyczny, upewnij się Ŝe wpisywane
adresy znajdują się poza podanym zakresem, aby uniknąć konfliktów
Lease Time – czas dzierŜawy adresu IP. Wprowadź czas dzierŜawy, domyślnie 1 godz.
21
Advanced > Virtual Server
Zapora odfiltrowuje nierozpoznane pakiety, chroniąc sieć lokalną. Dzięki temu
komputery połączone w sieć za pomocą routera DI-624 są niewidoczne z zewnątrz. W
razie konieczności moŜna jednak niektóre z nich udostępnić publicznie. W tym celu
naleŜy włączyć funkcję Virtual Server (Enable).
Name – wpisz nazwę dla danej reguły lub wybierz nazwę aplikacji z menu
Private IP – podaj numer IP komputera w twojej sieci lokalnej dla którego reguła ta ma
być dostępna. Jeśli na komputerze jak i na routerze włączona jest usługa DHCP, twój
komputer zostanie wyświetlony w menu „Computer Name”
22
Protocol Type – wybierz typ protokołu: TCP, UDP lub ANY (dowolny)
Private Port/Public Port – wpis numer portu, który chcesz otworzyć. Port prywatny i
publiczny, oznacza zazwyczaj ten sam numer portu. Port publiczny to ten, który jest
widziany z zewnątrz sieci (Internet), natomiast port prywatny jest wykorzystywany przez
aplikację na komputerze w sieci lokalnej.
Schedule – harmonogram według którego wybrane opcje Virtual Server będą
uaktywniane.
Przykład: Masz serwer WWW, dla którego chcesz aby uŜytkownicy mieli zawsze dostęp.
Serwer (HTTP) znajduje się na komputerze o adresie IP192.168.0.25, usługa http uŜywa
portu 80, TCP.
Name: Web Server
Private IP: 192.168.0.25
Protocol Type: TCP
Private Port: 80
Public Port: 80
Schedule: always
23
Advanced > Applications
Niektóre aplikacje, takie jak gry internetowe, konferencje wideo czy telefonia
internetowa, nawiązują wiele połączeń. Ze względu na zasadę działania zapory,
korzystanie z tych aplikacji wymaga dodatkowych zabiegów. Router DI-624 moŜe
obsługiwać niektóre tego rodzaju aplikacje, dzięki funkcji Applications.
Name – Nazwa
Trigger Port - (Wyzwalane przez) numer portu docelowego, przez który aplikacja
nawiązuje połączenie na początku działania.
Trigger Type – rodzaj protokołu
Public Ports - (Porty Publiczne) po wykryciu pakietu wyzwalającego tę funkcję, pakiety
przychodzące skierowane do określonych w tym miejscu portów są „przepuszczane”
przez zaporę.
24
Public Type – Rodzaj protokołu uŜywanego przez aplikację.
Uwaga! W danej chwili z jednego tunelu przeznaczonego dla aplikacji specjalnych
moŜe korzystać tylko jeden komputer PC.
Po wprowadzeniu zmian kliknij przycisk Apply (Zastosuj).
25
Advanced > Filters > IP Filters
Filtry w siei uŜywane są w celu przyznania bez zabronienia dostępu komputerom w sieci
LAN do Internetu. Kontrolowanie ruchu wchodzącego i wychodzącego w sieci moŜe
odbywać się przez adresy IP lub MAC, lub odcięcie dostępu do określonych stron
WWW.
IP Filters – ogranicza dostęp do Internetu tylko określonym adresom IP. MoŜesz
wyłączyć dostęp do wszystkich lub tylko do określonego portu.
IP – numer IP sieci LAN, którego dostęp do sieci ma być ograniczony.
Port – port lub zakres portów przez które łączność ma być zablokowana.
Protocol Type – wybierz typ protokołu.
Schedule – harmonogram blokowania dostępu.
26
Advanced > Filters > URL Blocking
Filtr stron internetowych uŜywany jest aby zablokować komputerom w sieci lokalnej
dostęp do wybranych stron poprzez adres URL. URL (ang. Uniform Resource Locator)
oznacza format adresowania zasobów (informacji, danych, usług), stosowany w
Internecie i w sieciach lokalnych. Jeśli część adresu URL zawiera blokowane słowo –
strona do której się odnosi nie zostanie wyświetlona.
URL Blocking – wybierz Enabled (włączony) lub Disabled (wyłączony).
Keywords – wpisz słowa lub adresy URL, które mają być niedostępne. URL
zawierający te słowa będzie blokowany.
27
Advanced > Filters > MAC Filters
MAC Filters uŜywane są aby zezwolić lub zablokować dostęp do Internetu komputerom
w sieci lokalnej uŜywając adresów MAC. MoŜesz wpisać wybrany adres MAC, jak i
wybrać adres z listy urządzeń aktualnie podłączonych do routera.
MAC Filters – wybierz Disable MAC filters (wyłacz filtry); Allow MAC( zezwalaj na
dostęp wybranym adresom) lub Deny MAC (nie zezwalaj na dostęp podanym adresom
MAC).
28
Advanced > Filters > Domain Blocking
Domain Blocking - blokowanie domen uŜywane jest aby uniemoŜliwić komputerom w
sieci lokalnej łączenie z wybranymi domenami w Internecie.
Filters – wybierz filtr którego chcesz uŜyć, a tym przypadku wybrany został Domain
Blocking
Domain Blocking – Wybierz:
Disabled - wyłączone,
Allow – pozwala uŜytkownikom na dostęp do wszystkich domen z wyjątkiem
blokowanych
Deny – blokuje dostęp do wszystkich domen z wyjątkiem dozwolonych –
Permitted Domains.
Permitted Domains – podaj domeny do których dostęp ma być dozwolony.
Blocked Domains - podaj domeny do których dostęp ma być zabroniony.
29
Advanced > Firewall
Zapora (firewall) pozwala kontrolować, które pakiety mogą być „przepuszczone” przez
router, chroniąc twoją sieć.
Firewall Rules - Wybierz Enable aby włączyć lub Disable aby wyłączyć firewall
Name – wpisz nazwę
Action – Allow (pozwól) lub Deny (zablokuj)
Source – podaj zakres adresów IP
Destination - podaj zakres adresów IP, rodzaj protokołu, oraz zakres portów
Harmonogram – wybierz Always (zawsze) lub podaj przedział czasowy
30
Advanced > DMZ
DMZ – opcja ta pozwala wyeksponować wybrany komputer na zewnątrz sieci. Wybierz
Enable aby włączyć lub Disable aby wyłączyć
IP Address – podaj adres IP komputera, który ma uzyskać nieograniczony dostęp do
połączenia z Internetem.
31
Advanced > Performance
TX Rates – domyślne ustawienie AUTO
Beacon Period – pakiety (sygnał radiowy)wysyłane przez Access Point w celu
synchronizacji sieci.
RTS Theshold – Wartość domyślna 2432 powinna pozostać niezmieniona. Niewielkie
zmiany dozwolone są w przypadku wykrycia niezgodności w przesyłaniu danych.
Fragmentation – próg fragmentacji określa czy pakiety będą fragmentowane. Przy
ustawieniu 2346 bajtów, pakiety dłuŜsze będą dzielone przed transmisją.
DTIM Interval - czas, w którym pakiety DTIM będą rozsyłane do komputerów klienckich,
informująca o pojawieniu się danych, które będą do nich przesłane.
Preamble Type – Wybierz Short lub Long Preamble. Sieci o duŜym przepływie danych
powinny uŜywać Short Preamble Type.
32
SSID Broadcast – wybierz Enabled aby włączyć rozgłaszanie SSID w sieci, Disable
aby wyłączyć.
802.11g only mode – opcja ta włącza tylko standard 802.11g.
CTS Mode – Clear To Send, funkcja ta jest uŜywana w celu zminimalizowania ilości
kolizji w sieci bezprzewodowej
None – CTS uŜywane jest zwykle w standardzie 802.11g. Jeśli CTS zostanie
ustawione na None w środowisku mieszanym z 802.11b, rozwiązanie takie moŜe
prowadzić do większego występowania kolizji.
Always – CTS będzie zawsze uŜywane w celu zapewnienia bezkolizyjności
ruchu
Auto – CTS będzie monitorował się i automatycznie zadecyduje kiedy uruchomić
CTS, bazując na ilości ruchu w sieci i ilości występujących kolizji.
Super G Mode – Super G jest to grupa funkcji poprawiających wydajność i szybkość w
sieciach opartych o standard 802.11g
Disabled – opcja Super G wyłączona
Super G without Turbo - Packet Bursting, FastFrames, Compression
Super G with Dynamic Turbo - Packet Bursting, FastFrames, Compression,
Dynamic Turbo.
Super G with Static Turbo - Packet Bursting, FastFrames, Compression,
Static Turbo.
33
Tools > Admin
Na tej stronie administrator moŜe zmienić nazwę oraz hasło dla Admin/Administratora i
User/UŜytkownika. Konto Admin posiada pełne prawa dostępu, moŜe zarówno
wprowadzać jak i sprawdzać ustawienia, z konta User moŜna tylko odczytywać dane.
Administrator – nazwa dla Administratora
Password – hasło dla Administratora
User – nazwa dla uŜytkownika
Password – hasło dla uŜytkownika
34
Remote Management – opcja ta pozwala na zdalne zarządzanie routerem DI-
624 z Internetu (w obrębie sieci lokalnej), przez przeglądarkę WWW.
IP Address – Adres IP komputera, który ma mieć dostęp do routera. Wpisanie
znaków „*” w miejsce adresu (np.: *.*.*.*.) umoŜliwi dostęp wszystkim
komputerom w sieci. Rozwiązanie to nie jest zalecane ze względów
bezpieczeństwa.
Port – numer portu prze który moŜna uzyskać dostęp do routera.
35
Tools > System
Save Settings to Local Hard Drive – Kliknij, aby zapisać bieŜące ustawienia routera na
dysku lokalnym
Load Settings from Local Hard Drive – Kliknij Browse alby przeglądać dysk lokalny w
poszukiwaniu pliku z ustawieniami, następnie kliknij Load aby załadować.
Restore to Faktory Default Settings – Kliknij Restore aby przywrócić ustawienia
domyślne.
36
Tools > Misc
Ping Test – polecenie Ping uŜywane jest w celu sprawdzenia, czy komputer jest
dostępny w sieci. Wpisz adres IP hosta który ma być sprawdzony, następnie kliknij
Ping.
Restart Device – Kliknij Reboot, aby ponownie uruchomić router DI-624.
Block WAN Ping – Włącz tą opcję (Enable) jeśli chcesz aby router DI-624 nie
odpowiadał na pakiety Ping pochodzące z sieci WAN.
UPNP – Kliknij Enable (włącz) aby uŜyć opcji UPNP
Gaming Mode – opcja pozwalająca na szybsze działanie gier internetowych, kliknij
Enable aby włączyć.
37
Dynamic DNS - Aby serwer był dostępny pod zmiennym adresem IP, naleŜy skorzystać
z dynamicznego systemu nazw domen (Dynamic Domain Name Service — DDNS).
W celu włączenia funkcji Dynamic DNS, zaznacz pole wyboru Enable. Następnie
wprowadź odpowiednie informacje o serwerze DDNS. Konieczne jest zdefiniowanie
następujących parametrów:
•
Server Address (nazwa dostawcy DDNS)
•
Host Name (Nazwa hosta),
•
Username (Nazwa uŜytkownika),
•
Password (Hasło).
Po wprowadzeniu zmian kliknij przycisk Apply (Zastosuj).
VPN Pass Through -
PPTP - protokół komunikacyjny umoŜliwiający tworzenie wirtualnych sieci VPN
wykorzystujących technologię tunelowania. Kliknij Enable aby włączyć
IPSEC (VPN) – zbiór protokołów pozwalających klientom VPN połączyć się z
siecią korporacyjną uŜywając IPSec. Jeśli występują problemy podczas
połączenia z siecią korporacyjną spróbuj wyłączyć IPSec, lub skontaktuj się z
administratorem sieci. Kliknij Enable aby włączyć
38
Rozwiązywanie problemów
Jeśli nie chcesz, by komputer PC miał statyczny adres IP, to musisz go tak
skonfigurować, aby wysyłał do bramy Ŝądanie otrzymania adresu IP.
Kliknij przycisk Start, wybierz Ustawienia, a następnie Panel sterowania. Dwukrotnie
kliknij ikonę Sieć. Na karcie Konfiguracja wybierz pozycję z protokołem TCP/IP i
posiadaną kartą sieciową. Jeśli nie ma takiej pozycji, zainstaluj protokół TCP/IP.
Kliknij przycisk Właściwości.
Na karcie Adres IP zaznacz opcję Uzyskaj adres IP automatycznie.
39
Kliknij przycisk OK. Jeśli pojawi się pytanie o zrestartowanie komputera, kliknij przycisk
Tak.
Sprawdzanie konfiguracji IP komputera
Do dyspozycji są dwa bardzo dobre narzędzia do sprawdzania konfiguracji IP
komputera (adresu MAC i bramy domyślnej).
WINIPCFG (Windows 95/98)
W systemie Windows 95/98 kliknij przycisk Start, wybierz Uruchom i wpisz winipcfg. W
poniŜszym przykładzie komputer ma adres IP 192.168.0.100, a domyślna brama
znajduje się pod adresem 192.168.0.1. Adresem domyślnej bramy powinien być adres
routera. W systemach Windows 95/98 adres MAC jest określany mianem „adresu
adaptera”.
Uwaga: Polecenie winipcfg moŜna równieŜ wpisać w wierszu poleceń systemu DOS.
40
IPCONFIG (Windows 2000/NT/XP)
W wierszu poleceń wpisz ipconfig i naciśnij Enter. Zostaną wyświetlone następujące
informacje o konfiguracji IP komputera.
Przypisywanie statycznego adresu IP
Uwaga: Bramy dla uŜytkowników prywatnych oraz routery szerokopasmowe
automatycznie przypisują komputerom w sieci adresy IP, korzystając z technologii
DHCP (Dynamic Host Configuration Protocol). W przypadku bramy lub routera
obsługującego protokół DHCP nie trzeba więc przypisywać statycznego adresu IP.
Jeśli wykorzystywana brama lub router nie obsługuje protokołu DHCP albo konieczne
jest przypisanie statycznego adresu IP, naleŜy postępować według następującej
procedury:
Kliknij przycisk Start, a następnie Panel sterowania.
Dwukrotnie kliknij ikonę Połączenia sieciowe.
Prawym przyciskiem myszy kliknij Połączenia lokalne.
Wybierz Właściwości.
Zaznacz Protokół internetowy (TCP/IP).
Kliknij przycisk Właściwości.
41
W oknie Właściwości: Protokół internetowy (TCP/IP) wybierz opcję UŜyj
następującego adresu IP.
Wprowadź adres IP oraz maskę podsieci. Adresy IP komputerów w sieci muszą
zawierać się w tym samym przedziale. Na przykład jeśli jeden komputer ma adres
192.168.0.2, to pozostałe powinny mieć adresy kolejne, tj. 192.168.0.3 i 192.168.0.4.
Maska podsieci musi być taka sama dla wszystkich komputerów w sieci.
Wprowadź adresy serwerów DNS.
Adresy serwerów DNS moŜna uzyskać od operatora Internetu.
Kliknij przycisk OK.
Przypisywanie adresu IP zostało zakończone. Jeśli korzystasz z bramy lub routera
obsługującego protokół DHCP, to nie musisz przypisywać statycznego adresu IP.
42
Podstawowe informacje o konfiguracji sieci
Korzystanie z Kreatora konfiguracji sieci systemu Windows XP
W tym rozdziale omówimy sposób konfigurowania sieci domowej lub biurowej w
systemie Microsoft Windows XP.
Uwaga: Informacje o konfigurowaniu sieci w systemach Windows 2000, ME lub 98
moŜna znaleźć w Internecie, np. pod adresem http://www.homenethelp.com i
http://www.microsoft.com/windows2000.
Kliknij kolejno Start > Panel sterowania > Połączenia sieciowe.
Wybierz Konfiguruj sieć w domu lub małej firmie.
Kiedy pojawi się powyŜsze okno, kliknij przycisk Dalej.
43
Postępuj zgodnie z instrukcjami przedstawionymi w poniŜszym oknie:
Kliknij przycisk Dalej.
W pokazanym poniŜej oknie wybierz opcję, która najlepiej opisuje posiadany komputer.
Jeśli komputer jest połączony z Internetem przez bramę lub router, wybierz opcję drugą,
tak jak na poniŜszym rysunku.
Kliknij przycisk Dalej.
44
Wprowadź Opis komputera oraz Nazwę komputera (opcjonalnie).
Kliknij przycisk Dalej.
Wprowadź Nazwę grupy roboczej. Wszystkie komputery w sieci powinny naleŜeć do
tej samej grupy roboczej.
Kliknij przycisk Dalej.
45
Odczekaj, aŜ Kreator konfiguracji sieci zastosuje zmiany.
Po wprowadzeniu zmian przez kreatora kliknij Dalej.
Odczekaj, aŜ Kreator konfiguracji sieci skonfiguruje komputer. MoŜe to potrwać kilka
minut.
46
W pokazanym poniŜej oknie wybierz najbardziej odpowiednią opcję. W poniŜszym
przykładzie wybrano opcję Utwórz dysk konfigurowania sieci. Dysk ten zostanie
wykorzystany do skonfigurowania kaŜdego komputera pracującego w tej sieci. Kliknij
przycisk Dalej.
WłóŜ dyskietkę do napędu (w tym przypadku oznaczonego literą A).
W razie potrzeby sformatuj dyskietkę i kliknij przycisk Dalej.
Odczekaj, aŜ Kreator konfiguracji sieci skopiuje pliki.
Po zakończeniu działania Kreatora konfiguracji sieci Dysk konfigurowania sieci
posłuŜy do uruchomienia tego samego kreatora na kaŜdym z komputerów sieci. Aby
kontynuować, kliknij przycisk Dalej.
47
Odczytaj informacje zamieszczone w poniŜszym oknie, a następnie kliknij Zakończ, co
spowoduje zakończenie działania Kreatora konfiguracji sieci.
W celu zastosowania nowych ustawień naleŜy zrestartować komputer. W tym celu w
następnym oknie kliknij przycisk Tak.
W ten sposób zakończona została konfiguracja tego komputera. W następnej kolejności
na wszystkich pozostałych komputerach w tej sieci naleŜy uruchomić program zapisany
na Dysku konfigurowania sieci. Po zakończeniu tej procedury nowa sieć jest gotowa do
pracy.
48
Nadawanie nazwy komputerowi
W celu nadania nazwy komputerowi naleŜy wykonać następujące czynności:
W systemie Windows XP:
•
Kliknij przycisk Start (w lewym dolnym rogu ekranu).
•
Prawym przyciskiem myszy kliknij Mój komputer.
•
Kliknij Właściwości.
•
W oknie Właściwości systemu wybierz kartę Nazwa komputera.
MoŜesz takŜe wprowadzić Opis komputera. Wypełnienie tego pola jest opcjonalne.
Aby zmienić nazwę komputera i dołączyć go do domeny, kliknij przycisk Zmień.
49
•
W wyświetlonym oknie wprowadź Nazwę komputera.
•
Zaznacz opcję Grupa robocza i wpisz nazwę tej grupy.
•
Wszystkie komputery w sieci muszą naleŜeć do tej samej grupy roboczej.
•
Kliknij przycisk OK.
Sprawdzanie adresu IP w systemie Windows XP/2000
Kliknij kolejno: Start > Wszystkie programy > Akcesoria > Wiersz polecenia
lub kliknij Start > Uruchom i w wyświetlonym oknie wpisz słowo cmd.
Kliknij przycisk OK.
50
W wierszu poleceń wpisz ipconfig /all i wciśnij Enter. Zostaną wyświetlone wszystkie
ustawienia konfiguracyjne, tak jak to pokazano poniŜej.
W celu uzyskania nowego adresu IP wpisz ipconfig /renew i naciśnij Enter.
Procedura dla uŜytkowników systemów Windows 98/ME: Kliknij przycisk Start i
wybierz Uruchom. Wpisz command. W wierszu poleceń wpisz winipcfg. W celu
uzyskania nowego adresu IP kliknij Zwolnij i odnów.
Przypisywanie statycznego adresu IP
Uwaga: Bramy dla uŜytkowników prywatnych i routery szerokopasmowe automatycznie
przypisują komputerom w sieci adresy IP, korzystając z technologii DHCP (Dynamic
Host Configuration Protocol). W przypadku bramy lub routera obsługującego protokół
DHCP nie trzeba więc przypisywać statycznego adresu IP.
Jeśli wykorzystywana brama lub router nie obsługuje protokołu DHCP albo konieczne
jest przypisanie statycznego adresu IP, naleŜy postępować według następującej
procedury:
•
Kliknij przycisk Start, a następnie Panel sterowania.
•
Dwukrotnie kliknij ikonę Połączenia sieciowe.
•
Prawym przyciskiem myszy kliknij Połączenia lokalne.
•
Wybierz Właściwości.
•
Zaznacz Protokół internetowy (TCP/IP).
•
Kliknij przycisk Właściwości.
•
W oknie Właściwości: Protokół internetowy (TCP/IP) wybierz opcję UŜyj
następującego adresu IP.
•
Wprowadź adres IP oraz maskę podsieci. Adresy IP komputerów w sieci muszą
zawierać się w tym samym przedziale. Na przykład jeśli jeden komputer ma adres
192.168.0.2, pozostałe powinny mieć adresy kolejne, tj. 192.168.0.3 i
192.168.0.4. Maska podsieci musi być taka sama dla wszystkich komputerów w
sieci.
•
Wprowadź adresy serwerów DNS. Uwaga: Jeśli wprowadzasz adres serwera
DNS, musisz równieŜ podać adres IP domyślnej bramy.
Adresy serwerów DNS moŜna uzyskać od operatora Internetu.
•
Kliknij przycisk OK.
51
Przypisywanie statycznego adresu IP zostało zakończone. Jeśli korzystasz z bramy lub
routera obsługującego protokół DHCP, nie musisz przypisywać statycznego adresu IP.
52
Zgodność ze standardami:
•
IEEE 802.11g
•
IEEE 802.11b
•
IEEE 802.3
•
IEEE 802.3u
VPN/Multisesje
• PPTP
• L2TP
• IPSec
Zarządzanie:
•
Przez przeglądarkę Internet Explorer, Mozilla lub Firefox zainstalowaną na
dowolnym komputerze połączonym z routerem.
Zakres częstotliwości:
Dane techniczne
• 2.4GHz ~ 2.462GHz
Kontrolki:
•
Power (zasilanie)
•
WAN
•
WLAN
•
LAN (10/100)
Zasilanie:
•
Prąd stały, 5 V, 3 A
Temperatura pracy:
•
0 ~ 55° C
Wilgotność:
•
Max. 95%
53
Pomoc techniczna
Najnowsze wersje oprogramowania i dokumentacji uŜytkownika moŜna znaleźć w
serwisie internetowym firmy D-Link.
D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie
gwarancyjnym produktu.
Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za
pośrednictwem Internetu lub telefonicznie.
Telefoniczna pomoc techniczna firmy D-Link:
(+48 12) 25-44-000
Pomoc techniczna firmy D-Link świadczona przez Internet:
URL: http://www.dlink.pl
e-mail: dlink@fixit.pl
54
Loading...
