D-link AirPlus G DI-524 User Manual [hu]

Building Networks for People

D-Link AirPlus G

DI-524

TM

802.11g/ 2.4 GHz
Vezetéknélküli

Router

Felhasználói Kéziköny

Csomag tartalma

D-Link AirPlus G DI-524



802.11/2.4GHz Vezeték nélküli Router



Tápegység-DC 7.5V, 1.5A
Felhasználói kézikönyv és garancia CD



Gyors installációs útmutató



Ethernet kábel



Megjegyzés: Más tápegység használata a készülék meghibásodásához és garancia
vesztéshez vezet.

Ha bármi hiányzik a fentebbiek közül kérjük keresse kereskedõjét

Rendszer követelmények:

Kábel vagy DSL modem ethernet interfésszel



Számítógép Windows, Macintosh vagy Linux



operációs rendszerrel és egy installált Ethernet adapterrel

Legalább Internet Explorer 6.0 vagy Netscape Navigator 7.0



1

Kezdõ lépések

1

2

3

4

6

5

Vezeték nélküli
hálózat installálása

A D-Link AirPlus G vezeték nélküli eszközök elõre konfiguráltak
az együttmúködéshez, dobozból kivett állapotban. (pl.: DWL-G630, DWL-G510)

Szüksége lesz egy szélessávú internet csatlakozásra

Tájékozódjon internet szolgáltatójánál az ADSL modem telepítésérõl.

Csatlakoztassa DI-524 router-e WAN portját a modemhez.
(segítség képpen tekintse meg a gyors installációs útmutatót)

Ha személyi számítógépet kíván a routerhez csatlakoztatni használja a
DWL-G510 adaptert, ha notebook-ot akkor a DWL-G630 adaptert.
Mind kétesetben használható a DWL-G122 USB adapter.

A router LAN portjai használhatók további Ethernet alapú csatlakozásra.

2

Csatlakozások

Valamennyi Ethernet Port
(WAN and LAN) képes egyenes és

kereszt kábel használatára.

A Reset gomb
megnyomásával

valamennyi beál­lítás visszaáll az
eredeti gyári beál­lításokra.

A LAN portok
automatikusan érzékelik
az ethernet porton
keresztül csatlakoztatott
számítógépeket.

A WAN port érzékeli
a rácsatlakoztatott
DSL modemet

A tápegység

csatlakozási
helye

3

LED-ek

LOCAL
NETWORK LED

WAN LED

Folyamatos fény: kapcsolat
Villogás: kommunikáció

WLAN LED

Folyamatos fény:
a vezeték nélküli
hálózat kapcsolatra kész
A LED villog
vezeték nélküli

kommunikáció esetén.

POWER LED

Folyamatos fény
jelzi a készülék
bekapcsolt állapotát.

STATUS

villogó fény jelzi
ihogy az eszköz

mûködõképes.

1-4. LED-ek

Folyamatos fény: kapcsolat
Villogás: kommunikáció

4

5





Konfigurációs Menü



http://192.168.0.1

http://192.168.0.1

Amennyiben a DI-524-et kívánja konfigurálni a konfigu-
rá iós menün keresztül megteheti. Nyisson egy web

böngészõt és a cím mezõbe írja be a DI-524 IP címét

of the DI-524. A DI-524 gyári IP címét lejebb láthatja:

IP címét (http://192.168.0.1)

Megjegyzés: he megváltoztatta a gyári IP címet akkor a
megváltoztatott IP címet írja be.

Nyisson egy web böngészõt
Írja be a Cím mezõ-be a router

Name mezõbe

Hagyja a Password mezõt üresen





Írja az admin szót a User

Kattintson az OK gombra

Home > Wizard (Varázsló

A Home>Wizard
képernyõ tûnik fel.
Kérjük nézze meg a

gyors installációs
útmutatót a

varázsló használatához.

Ezek a gombok
tûnnek fel a legtöbb
képernyõn, használja
az Önnek megfelelõt

Apply: alkalmaz/jóváhagy
Cancel: elvet/nem hagy jóvá
Help: angol nyelvû segítség
Restart: újra indítás

:

6

Konfigurációs menü (folytatás)

Keys 1-4-

Key Mode-

Home > Wireless (Vezeték nélküli hálózat)

Network ID(SSID)

default. A klienseknek és a routernek azonos beállítást kell
használnia.

Channel-

Security-

WEP titkosítás -

Service Set Identifier (SSID) a hálózati azonosító, mely a veze-

-

téknélküli hûlózatát azonosítja. Az SSID gyári alap beállítása

6 a gyári beállítás. Az összes eszköznek ugyanazt a beállítást
kell használnia. (Megjegyzés: A kliens eszközök képesek auto-

matikusan megkeresni a használt csatornát.)

Választható: None (Nincs titkosítás), WEP, 802.1X, WPA-PSK
WPA. None a gyári beállítás. (Megjegyzés

tásnak a kliens eszközökön teljes mértékben ugyanannak kell
lenniük, különben nem tudnak csatlakozni a router-hez.)

: a biztonsági beállí-

Válassza ki a kívánt titkosítási szintet: 64-bit, vagy 128-bit

Válassza a HEX vagy ASCII módot annak megfelelõen, hogy
hexadecimális vagy karakteres formában adja meg a kulcsot.

Maximum 4 kulcsot adhat meg, írja be és a klienseken is ennek

megfelelõen állítsa be a klienseket is.

Konfigurációs menü (folytatás)

MTU-

Home > WAN > Dynamic IP Address (Dinamikus IP)

Dynamic
IP Address-

Host Name-

MAC Address-

Clone
MAC Address-

Primary/
Secondary DNS
Address-

Auto-reconnect-

Válassza a Dynamic IP Address menüpontot ha szolgáltatójától
automatikusan kapja az IP címet. Jellemzõen kábel modemes

szolgáltatás esetén használt eljárás.

Használata opcionális de néhány szolgáltató használhatja.
A gyári beállítás szerint a router neve a host name.

A gyári beállítás szerint az eszköz rendelkezik MAC címmel
a WAN interfészhez. A szolgáltatója kérése nélkül ezt ne vál­toztassa meg.

A router képes a WAN interfészére csatlakoztatott más eszköz
MAC címének lemásolására.

Ha nem szolgáltatója által megadott DNS címeket
akarja használni, ide írhatja be az eltérõ DNS címet.

Csak akkor változtassa meg, ha szolgáltatója kéri rá.

Amennyiben szeretné, hogy eszköze automatikusan
csatlakozzon a szolgáltatáshoz, válassza az Enabled-et

.

7

Konfigurációs menü (folytatás)

Home > WAN > Static IP Address (Statikus IP)

Static IP Address-

esetben az összes IP cím mezõ kitöltéséhez rendelkeznie kell
információval. A címeket ponttal elválasztott formátumban kell
megadnia.

IP Address-

Válassza a Static IP Address-t amennyiben az összes WAN cím
beállítási információt megkapta szolgáltatójától. Ebben az

Írja be a szolgáltatója által megadott IP címet.

Subnet Mask-

Írja be a szolgáltatója által megadott maszkot.

ISP
Gateway Address-

Primary
DNS Address-

Írja be az átjáró IP címét.

Írja be a szolgáltató által megadott elsõdleges DNS szerver címet

Secondary
DNS Address-

Opcionális

MTU-

Csak akkor változtassa meg ha szolgáltatója kéri rá.

8

Konfigurációs menü (folytatás)

IP Address-

Service Name-

PPPoE-

Primary DNS
Address-

Home > WAN > PPPoE (PPPoE ADSL szolgáltatáshoz)

Gyõzõdjön

meg róla, hogy
valamennyi PPPoE
klienst eltávolította
gépérõl.

Válassza a PPPoE
csatlakozást ha szol­ gáltatója ezt használja.

Szolgáltatója ad belé­pésinevet és jelszót.
A szerzõdésben meg­találhatja.
Válassza a Dynamic
PPPoE menüpontot
amennyiben nem fix
címeket használ.

User Name-

Retype Password-

Secondary DNS
Address-

Válassza ezt ADSL szolgáltatás esetén.

Dynamic PPPoE- automatikusan kapja IP cím beállításait
Static PPPoE- ha fix IP címmel rendelkezik

A szolgáltatója által megadott felhasználói/belépési név.

Írja be újra jelszavát
Szolgáltatása neve, opcionális.

Ez az opció csak statikus PPPoE (Static PPPoE) esetén érvényes
Írja be az

A szolgáltatója által meg adott DNS szerver cím (ha megadta).
Csak statikus PPPoE esetén kell kitölteni.

Csak statikus PPPoE esetén kell kitölteni. Kitöltése opcionális.

IP Address mezõbe a szolgáltatója által megadott címet

9

Konfigurációs menü (folytatás)

Subnet Mask-

IP Address-

Home > WAN > PPPoE folytatás

MTU-

Maximális értéke 1492 és ez az alapértelmezett beállítás.
Csak ha szolgáltatója kéri akkor módosítsa.

Auto-reconnect-

Ha engedélyezett a DI-524 automatikusan csatlakozik a
szolgáltatáshoz.

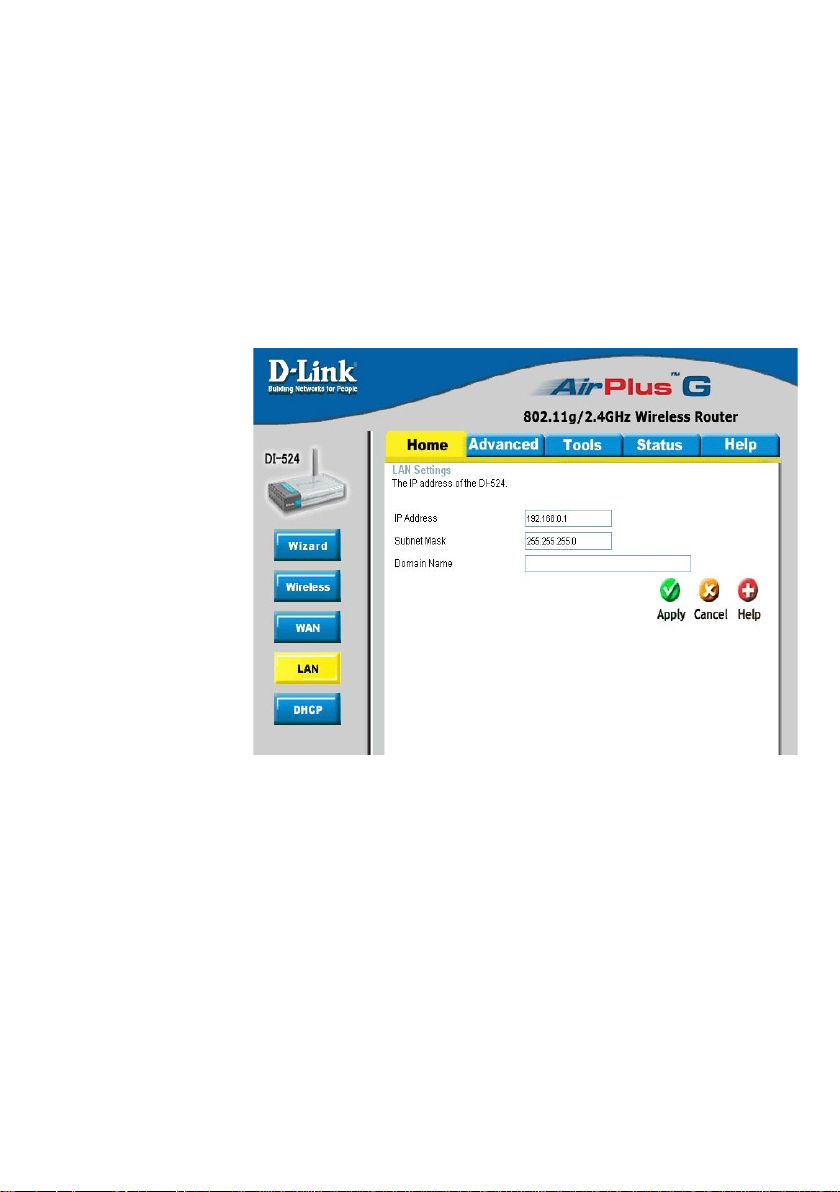

Home > LAN (Lokális hálózat)

A lokális hálózati beállítások a DI-524 LAN interfészeire vonatkoznak.
Gyakran lokális, vagy belsõ hálózatként van hivatkozva. Ha szükséges a LAN beál­lításokat az Ön igényei szerint megváltoztathatja. A lokális beállításokat az Internet
felõl nem látják.

Local Domain-Name-

A LAN interfész felõl a router elérési címe.

192.168.0.1

A LAN interfész alhálózati maszkja.
A gyári beállítás: 255.255.255.0

Ennek a mezõnek a kitöltése opcionális. A lokális doamin név.

10

Konfigurációs menü (folytatás)

DHCP Server-

Starting
IP Address-

Ending
IP Address-

Lease Time-

Home > DHCP (dinamikus IP cím szolgáltatás)

DHCP A DI-524 router beépített DHCP szerverrel rendelkezik. A mennyiben a mun-

kaállomások úgy vannak beállítva, a routertõl automatikusan meg tudják kapni az
internet eléréshez szükséges valamennyi cím beállítást.

Enabled engedélyezi Disabled tiltja a szolgáltatást
a gyári beállítás szerint engedélyezett

A kezdõ cím a kiosztható címtartományban.

Az utolsó cím a kiosztható címtartományban.

Az idõtartam amíg egy cím "bérelhetõ".

11

Konfigurációs menü (folytatás)

Advanced > Virtual Server (Virtuális szerver)

A DI-524 virtuális szervernek konfigurálható. Ebben az esteben elérhetõvé tesszük

távoli felhasználóknak az amúgy alapértelmezetten el nem érhetõ lokális hálózatban
lévõ WEB,FTP szolgáltatásokat elérjék.

A DI-524 tûzfal funkciói biztosítják, hogy a lokális hálózaton lévõ számítógépek ne
legyenek láthatók az internet felõl. Ha azonban Ön elérhetõvé kíván tenni számító­gépeket az internet felõl akkor a virtuális szerver szolgáltatást kell használnia.

A DI-524 szintén képes port átirányításra, mely azt jelenti, hogy a bejövõ forgalmat

egy megfelelõ portra irányítja, pl. egy szerver teljesen különbözõ portjára.
Valamennyi virtuális szolgáltatás a képernyõ alján van listázva a Virtual Servers List

pont alatt. Az eszköz tartalmaz néhány elõre definiált szolgáltatást amely a táblában
fel van sorolva.Ezek szolgáltatások csak akkor mûködnek amennyiben Ön enge­délyezi.

12

Konfigurációs menü (folytatás)

Public Port-

Private Port-

Schedule-

Advanced > Virtual Server folytatás

Virtual Server-

Name-

Private IP-

Protocol Type-

Az Enabled a szolgáltatás engedélyezését a Disabled

a tiltását jelenti.

Adjon egy nevet a szolgáltatásnak.

A munkaállomás/szerver IP címe amely a szolgáltatást
használja lokális hálózatban (LAN).

A virtuális szerver által használt protokol típus.

A port szám melyet a lokális hálózaton használ a szolgáltatás.

A port szám, amely a WAN oldal felõl látható a szolgáltatásból.

Annak az idõzítése amikora szolgáltatás elérhatõ.
Always beállítás esetén állanóan elérhetõ.
Ha a

Time lehetõséget választja akkor idõzíteni tudja a

szolgáltatást.

Example :

Példa

Ha van egy Web szervere amit elérhetõvé kíván tenni az
Interneten bármikor akkor a következõt kell tennie:

Name: Web Server

Private IP: 192.168.0.25 (a web szerver IP címe)

Protocol Type: TCP

Private Port: 80 (a web szerver lokális portja)

Public Port: 80
Schedule: always

13

Konfigurációs menü (folytatás)

Schedule:

Protocol Type:

IP Filters:

Port Range:

IP Address:

Advanced > Filters > IP Filters (IP szûrõk)

A szûrõk a lokális hálózat számítógépeinek internet elérését szabályozza.
A

DI-524 beállítható hogy tiltsa az internet elérést lokális gépek IP vagy MAC

címe alapján.

IP Filter lokális IP címeknek tudja tiltani az internet elérést.
A specifikált IP címeket akár port vagy port tartomány el­érésben is tudja korlátozni.

A tiltott lokális számítógép IP címe.

A tiltott port vagy port tartomány.

Protocol típus kiválasztása.
A szûrõ mûködésének engedélyezett idõpontjai.

14

Konfigurációs menü (folytatás)

Filters-

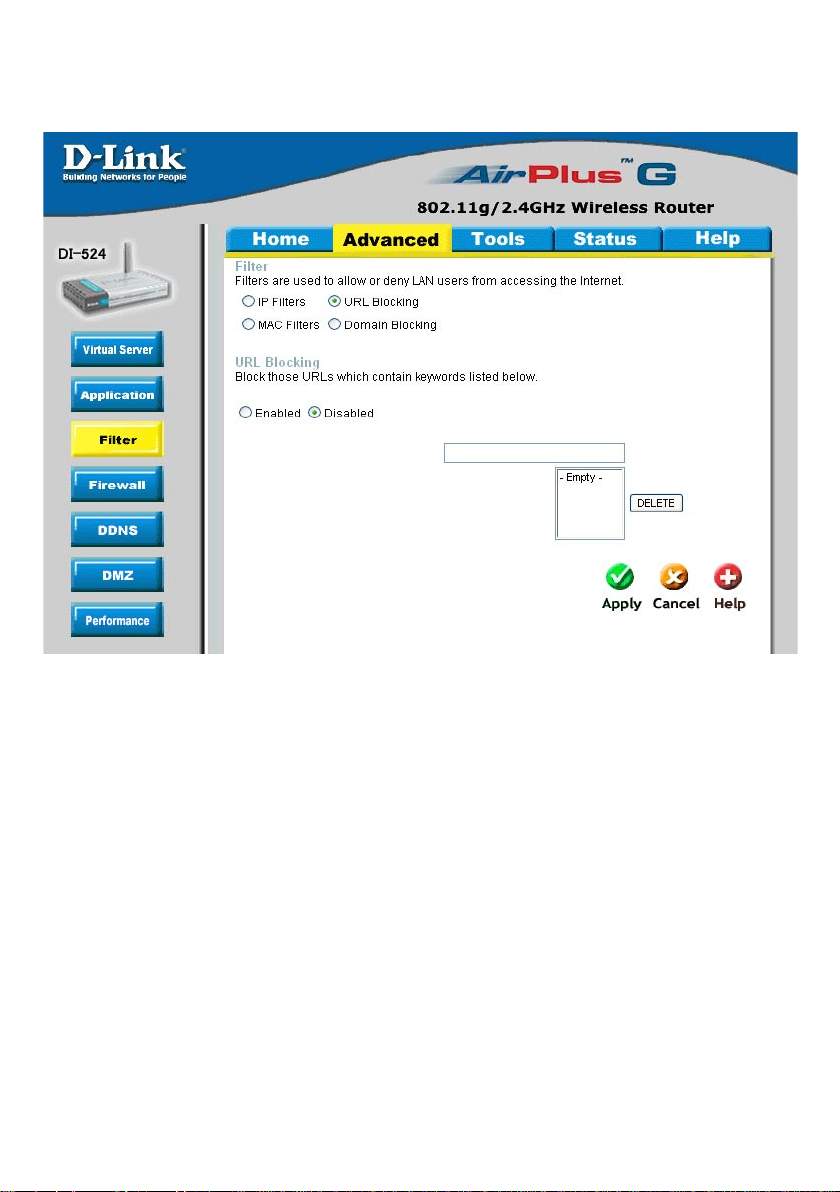

Advanced > Filters > URL Blocking (URL blokkolás)

Az URL blokkolás meghatározott web oldalak elérését tiltja a lokális hálózat számára.
Ha a tiltani kívánt kifejezés megtalálható az URL-ben az adott oldal nem lesz elérhetõ.
A string mezõbe írja be a tiltani kívánt kifejezést, vagy url-t a szöveges mezõbe majd
kattintson az Apply gombra. Egy kifejezés törléséhez használja a Delete -t.

URL Blocking-

Válassza az, URL Blocking -ot

Engedélyezéshez az Enabled -et tiltáshoz a Disabled. -et
válassza.

Keywords- Írja be a tiltatni kívánt kifejezést a szöveges mezõbe.

15

Konfigurációs menü (folytatás)

Advanced > Filters > MAC Filters (MAC cím szûrés)

Használja a MAC cím szûrést a lokális hálózat komputerei számára, hogy a felsorolt
MAC címek
Mind manu
kapcsoló

Filters-

MAC Filters-

Name-

MAC Address-

DHCP Client-

alapján engedélyezze, vagy tiltsa a számítógépek hálózat hozzáférését.

lisan hozzáadhat MAC címeket a listához,mind az aktuálisan a router-hez

dó kliensek MAC címeit kiválaszthatja.

Válassza ki a MAC filters MAC cím szûrése menüpontot.

Válassza a Disable MAC filters-t a beállított szûrések érvény­telenítésére;

deny MAC addresses-t a tiltáshoz a listában felsorolt számító-
gépek számára.

Írja be gép nevét.

Írja be a MAC címet.

Válasszon egy DHCP klienst a legördülõ listából; kattintson
a

Clone -ra a MAC cím lemásolásához.

allow MAC addresses-t az engedélyezéshez,

16

Konfigurációs menü (folytatás)

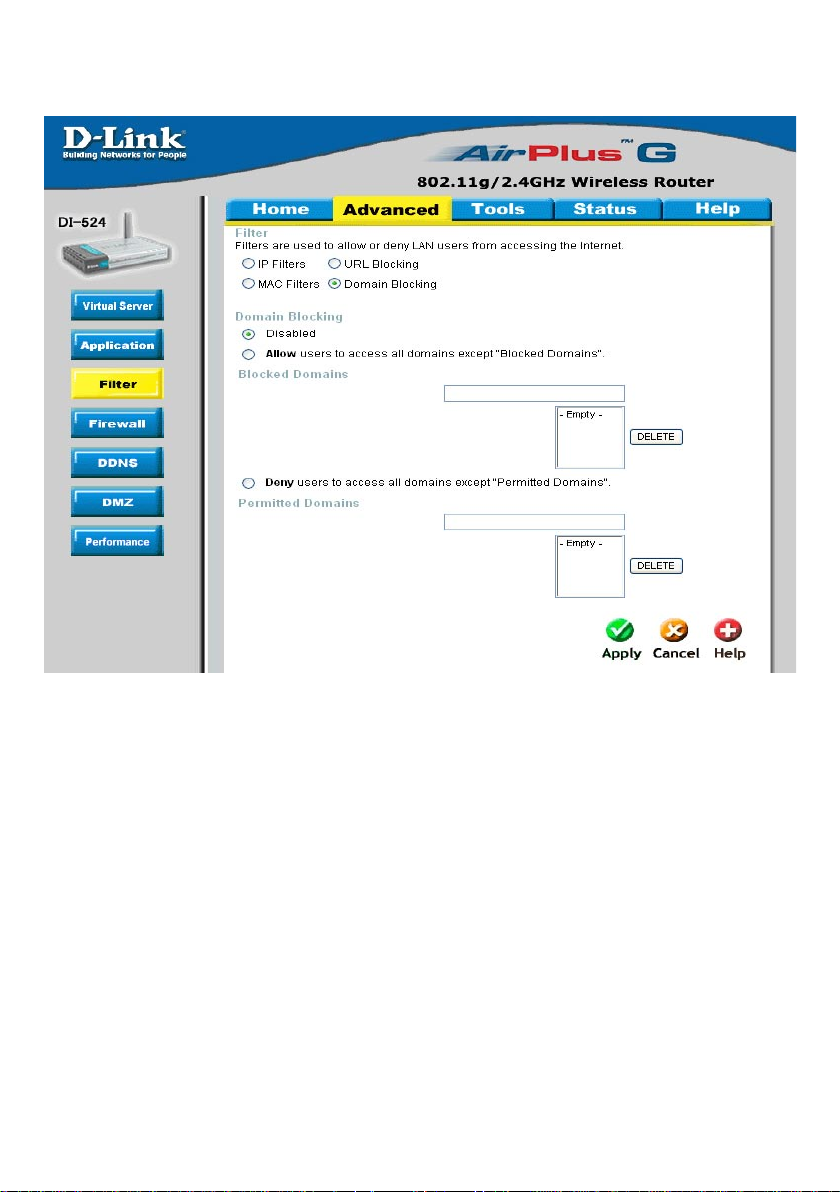

Advanced > Filters > Domain Blocking (Domain blokkolás)

A Domain Blocking segítségével engedélyezhetjük, vagy tilthatjuk a lokális hálózaton
lévõ számítógépek hozzáférését a meghatározott domain-ekhez.

A domain blokkolás vagy a engedélyez a meghatározott domain-ek kivételével internet
hozzáférést, vagy tilt a meghatározott domain-ek kivételével minden egyéb hozzáférést.

.

Filters-

Válassza a Domain Blocking -ot.

Domain Blocking- Domain blokkolás

Disabled-

Allow-

elérhetik

érnek el.

Deny-

Blocked Domains-

Válaszza a Disabled -t a domain blokkolás kikapcsolására

A felhasználók a felsoroltak kivételével valmennyi domaint

A felhasználók a felsoroltak kivételével más domaint nem

A tiltott domain-ek.

Permitted
Domains-

Az engedélyezett domain-ek.

17

Konfigurációs menü (folytatás)

Action-

Source-

Schedule-

Destination-

Advanced > Firewall (Tûzfal)

A Firewall Rules Tûzfal szabályok a forgalom engedélyezésére vagy tiltására szol-
gálnak. Úgy mûködik mint az IP cím szûrés több beállítással. Részletesebb hozzáfé­ rési szabályokat készíthet. Az elkészített és engedélyezett virtuális szolgáltatások
fel lesznek tüntetve a listában.

A Firewall Rules List- ben prioritás szerint látja a szabályokat. A szabályok prioritása

határozza meg érvényesülésük sorrendjét.

Megjegyzés:
A

MAC cím szûrés felülbírálja a tûzfal szabályokat.

Firewall Rules-

Enable engedélyezi vagy disable tiltja a Tûzfalat

Name- Írja be a szabály nevét.

Allow engedélyezi vagy Deny tiltja a forgalmat.

Írja be az IP címtartományt amire az akció vonatkozik.
Írja be az IP címtartományt, a Protocol mezõbe a protokoll

típust és a Port Range mezõbe a port tartományt.

Válassza az Always -t hogy a tûzfal mindig mûködjön,
vagy írja be az idõ tartományt amikor mûködnie kell.

18

Konfigurációs menü (folytatás)

Provider-

Host Name-

Advanced > DDNS (Dinamikus DNS)

Amennyiben van dinamikus DNS szolgáltatása, azt képes a routerrel használni.

Username/Email- Írja be a
Password/Key- Írja be a

Válassza ki a megfelelõ DDNS szervert.

Írja be a DDNS host nevét.

DDNS felhasználói nevét.

DDNS jelszavát.

19

Konfigurációs menü (folytatás)

DMZ-

IP Address-

Advanced > DMZ (DMZ használa

Ha olyan számítógépet használ, melynek szabad hozzáférés kell az internetre ill. az
internet felõl, akkor Önnek DMZ -be (demilitarizált zóna) kell helyeznie
hozzáférés van a benne lévõ géphez az internet felõl, ill. a gépnek az internet felé.

Ez kitûnõ megoldás pl. játék alkalmazások, vagy olyan eszközök számára amelyek
nem illeszthetõk a hagyományos szabályok közé pl.: video telefon, IP telefon.
DMZ- be az eszközt, annak IP cím megadásával lehet helyezni.
Azonban ne hagyja figyelmen kívûl, hogy a DMZ-ben a router nem védi eszközét !

Enable engedélyezi, vagy Disable tiltja a DMZ-t
A DMZ-be csak egyetlen eszközt tehet. Alapbeállításként a
DMZ tiltva van.

Írja be annak az eszköznek az IP címét amit DMZ-be akar tenni.

. DMZ-ben teljes

20

Konfigurációs menü (folytatás)

Advanced > Performance (teljesítmény)

Beacon Interval-

a hálózat szinkronizálására. Az alap érték 100. Csak

RTS Threshold-

Fragmentation-

DTIM Interval-

Csak kellõ szakértelem esetén változtassa meg értékét !

Wireless Mode-

szerint is mûködik a router. G mode esetén csak 802.11g

teljesítmény növekedést jelenthet.

TX Rates-

SSID Broadcast-

A Beacon-ok olyan csomagok, melyeket a router küld
abban az esetben változtassa meg, amennyiben kellõ

tudással rendelkezik a vezetéknélküli hálózatokról.

Alapvetõ érték a 2432. Csak kellõ szakértelem esetén

változtassa meg értékét !

Byte-okban határozza meg a csomag méreteket.
Alapvetõ érték a 2346. Csak kellõ szakértelem esetén
változtassa meg !

(Delivery Traffic Indication Message) 3 az alap érték.

Mixed mód esetén mind 802.11b mind 802.11g szabvány

szerint. Elõbbi esetben a régebbi 11 Mbps eszközök is tud
nak kommunikálni a routerrel, míg 802.11g csak az újabb

54 Mbps eszközök tudnak kommunikálni vele. Ez adott

Auto

az alapvetõ érték. Válassza ki az Önnek megfelelõ

sebességet a legördülõ listából.

Válassza az Enabled -et a router hálózati nevének a hálóza

ton történõ publikálására. Ez biztonság kérdéseket vet fel.

Ajánljuk kérje ki szakember tanácsát. A hálózaton minden

eszköznek a routeren beállított SSID-t kell beállítani.

21

Konfigurációs menü (folytatás)

Password-

User-

Password-

Tools> Admin (Adminisztártori menü)

Ezen az oldalon változtathatja meg a DI-524 belépési jelszavát. Alapvetõen két hoz­záférés van a router menedzsmentjéhez. Adminisztrátori Admin és felhasználói user
Az adminisztrátor módosíthatja a beállításokat, míg a felhasználó csak olvashatja.

Administrator-

admin az adminisztrátor belépési neve

Írja be a jelszavát majd erõsítse meg a Reconfirm mezõben

user a felhasználó belépési neve
Írja be a jelszavát majd erõsítse meg a Reconfirm mezõben

Remote Management- A távoli hozzáférés engedélyezi a DI-524 távoli konfigurá-

lását az Internet felõl. A belépési név és jelszó ismerete természetesen szükséges
továbbra is. Alapvetõen a távoli hozzáférés tiltva van.

IP Address- Annak a távoli gépnek az IP címe amelynek engedélyezett a távoli hoz-

záférés. Ha egy csillagot (*) ír ebbe a mezõbe, bármely számítógép elérheti a router

menedzsment felületét. A távoli hozzáférés engedélyezését csak körültekintõen enge­délyezze, nem megfelelõ használata komoly biztonsági problémát jelent !

Port- A port szám amin keresztül a menedzsment felület hozzáférhetõ.

Példa- http://x.x.x.x:8080 ahol x.x.x.x a WAN IP címe a routernek és 8080 a port

szám amin keresztül a menedzsment felület hozzáférhetõ.

22

Konfigurációs menü (folytatás)

Time Zone-

Daylight
Saving-

Set the Time-

Default
NTP Server-

Tools > Time (Idõ)

NTP a Network Time Protocol rövidítése. A protokoll feladata
az idõ szinkronizáció a számítógépeken. Kitöltése opcionális.

Állítsa be a megfelelõ idõzónát: Magyarországon GMT+01

Állítsa be a megfelelõ dátum és pontosidõ értékeket.

Year/év, Month/hónap, Day/nap, Hour/óra, Minute/perc
Second/másodperc. Click

Daylight Saving menüpontban a nyári idõszámítás paraméte-

reit tudja beállítani. Az
a használatát. Írja be a kezdeti és vég dátumát a nyári idõ­számításnak.

Set Time.

enabled engedélyezi a disabled tiltja

23

Konfigurációs menü (folytatás)

Tools > System (rendszer)

Az aktuális rendszerbeállításokat fájl ként el tudja menteni a lokális merevlemezre.
Az elmentett beállításokat vissza is töltheti a routerre. A visszatöltéshez a Browse

menüponttal tallóza ki az elmentett fájlt. A gyári beállításokat a Reset to Default gomb

segítségével állíthatja vissza.

Save Settings to
Local Hard Drive-

Load Settings from

reséséhez majd a

Local Hard Drive-

Kattintson a Save gombra az aktuális beállítások lementéséhez.

Kattintson a Browse gombra visszatöltetni kívánt fájl megke-

Load gombot a betöltéséhez.

Restore to Factory

Default Settings- Kattintson a

tásához.

Restore

gombra a gyári beállítások visszaállí-

24

Konfigurációs menü (folytatás)

Tools > Firmware

Browse-

A routeren lévõ firmware -t frissítheti fel ebben a menüben. A firmware-nek a szá­mítógépen kell lennie amirõl a router-t menedzseli. Kattintson a
és keresse meg a firmware- t számítógépén.

Firmware Upgrade-

Kattintson a linkre, hogy megtudja van-e új firmware routeréhez.
ha igen töltse le számítógépére.

Miután letöltötte a filet, kattintson a Browse gombra kitallózni
a file-t.
Kattintson az
ához.

Apply gombra a firmware frissítés végrehajtás-

Browse gombra

25

Konfigurációs menü (folytatás)

Block
WAN
Ping-

Tools > Misc (vegyes eszközök)

Ping Test-

vizsgálatára szolgál.
tson

Restart
Device-

UPNP-

VPN
Pass
Through-

A Ping egy hálózati eszköz elérhetõségének/(válaszadásának)

Ping gombra.

Kattintson a Reboot gombra a router újraindításához.

Ezzel a menüvel az Ön eszközének internet felöli Ping vizsgálatát
tudja letiltani. Ezzel némileg több biztonságot tud nyújtani rendszerének.

Válassza az Enabled -et amennyiben engedélyezni kívánja az inter­net felöli ping-et.

Ezzel a menüponttal a router UPNP funkcionalitását engedélyezheti
az

Enabled-választásával. Így széleskörû együttmûködést biztosíthat

más szoftverekkel és eszközökkel melyek szintén támogatják az
UPNP funkcionalitást.

A DI-524 VPN (Virtual Private Network) pass-through-t támogat mind
PPTP (Point-to-Point Tunneling Protocol) mind IPSec (IP Security) pro-
tokollal. A DI-524 képes több VPN csatorna átengedésére is így több

VPN kliens is képes a router mögött mûködni.

PPTP- Enabled engedélyezi Disabled tiltja
IPSec- Enabled engedélyezi Disabled tiltja

Írja be a tesztelni kívánt gép IP címét és kattin-

26

Konfigurációs menü (folytatás)

Wireless

WAN

LAN

Status > Device Info (eszköz információ)

Ez az oldal a DI-524 -rõl nyújt információt Önnek.

Amennyiben Dinamikus IP címmel csatlakozik szolgáltatójához, úgy Release és
Renew nevû gombokat fog látni a WAN információs részben.A Release majd

Renew használatával újra tud csatlakozni szolgáltatójához.
Ha PPPoE -t használ akkor Connect és Disconnect gombokat fog látni.

Használja a Disconnect -et kapcsolat bontáshoz, a Connect -et kapcsolat újra-
létesítéséhez.

IP Address: WAN (internet felöli) publikus IP cím
Subnet Mask: WAN IP cím-hez tartozó maszk
Gateway: WAN publikus átjáró IP címe
Domain Name Server: DNS szerver címe
WAN Status: WAN kapcsolat státusz

IP Address: LAN (lokális hálózat) oldali IP cím
Subnet Mask: LAN IP cím-hez tartozó maszk

MAC Address: a vezetéknélküli interfész MAC címe
SSID: a használatban lévõ SSID-t mutatja
Channel: a használt csatornát mutatja
WEP: mutatja a WEP kódolás állapotát

27

Konfigurációs menü (folytatás)

Status > Stats (statisztikák)

A fentebbi kép a forgalmi statisztikákat mutatja. Láthatja azon adat csomagok
mennyiségét amelyek a routeren keresztül mentek. A csomag számlálás újra indul a
reset gomb megnyomása, vagy az eszköz resetelése után.

Status > Wireless (vezetéknélküli kliens statisztika)

A vezetéknélküli kliens tábla megmutatja a kapcsolódott klienseket. Ez a tábla szin-
tén mutatja a kapcsolat idejét connection time és a kliensek MAC cím-ét

MAC address

28

Technikai Támogatás

Meghajtó programokat és frissítéseket a D-Link

Magyarország weblapjáról tölthet le.

Telefonon technikai segítséget munkanapokon hétfőtől-

csütörtökig 9.00 – 16.00 óráig és pénteken 9.00 – 14.00

óráig kérhet

a (1) 461-3001 telefonszámon vagy a [e-mail]

emailcímen.

Magyarországi technikai támogatás :

D-Link Magyarország

1074 Budapest, Alsóerdősor u. 6. – R70 Irodaház 1 em.

Tel. : [phone]
Fax : [phone]

email : [e-mail]

URL : http://www.dlink.hu

29
