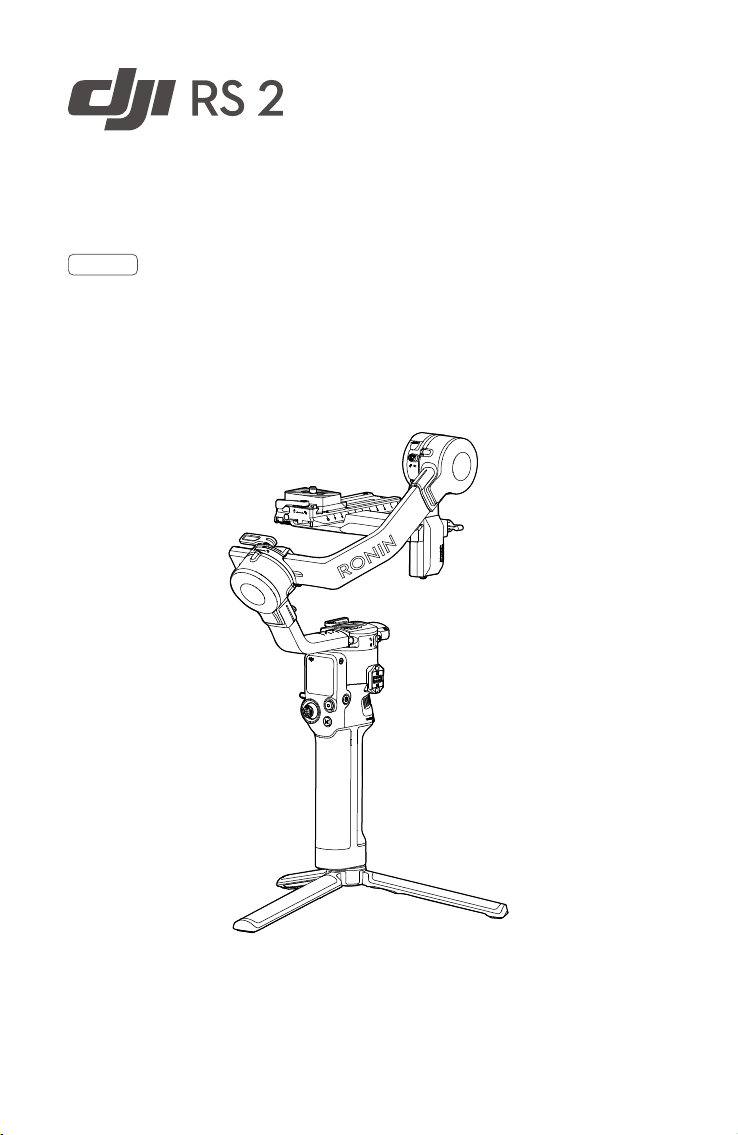

Dji RS 2 User Manual v1.0 [pl]

Podręcznik użytkownika

2020.10wer. 1.0

  Wyszukiwanie słów kluczowych

Szukaj słów kluczowych, takich jak „akumulator” i „instalacja”, aby znaleźć temat.
Jeśli czytasz ten dokument za pomocą programu Adobe Acrobat Reader, naciśnij
klawisze Ctrl+F w systemie Windows lub Command+F w systemie Mac, aby
rozpocząć wyszukiwanie.

  Przechodzenie do tematu

Zobacz pełną listę tematów w spisie treści. Kliknij temat, aby przejść do tej sekcji.

Drukowanie tego dokumentu

Ten dokument obsługuje drukowanie w wysokiej rozdzielczości.

Korzystanie z podręcznika

Legenda

Ostrzeżenie

Ważne Podpowiedzi i wskazówki Odwołanie

Przed rozpoczęciem eksploatacji

Poniższe dokumenty opracowano z myślą o bezpiecznej eksploatacji i pełnym
wykorzystaniu DJI RS 2.

DJI RS 2 Skrócony przewodnik
DJI RS 2 — instrukcja obsługi
DJI RS 2 — zrzeczenie się odpowiedzialności i wytyczne dotyczące bezpieczeństwa

Przeczytaj cały skrócony przewodnik i instrukcję obsługi oraz obejrzyj lmy informacyjne
i instruktażowe na stronie produktu w ocjalnej witrynie internetowej DJI (http:www.dji.
com/rs-2). Przeczytaj powyższe zrzeczenie się odpowiedzialności i wytyczne dotyczące
bezpieczeństwa, aby zrozumieć swoje prawa i obowiązki. W przypadku jakichkolwiek
pytań lub problemów w trakcie montażu, konserwacji lub eksploatacji produktu prosimy
o kontakt z rmą DJI lub autoryzowanym dealerem DJI.

Pobierz aplikację Ronin

System iOS 11.0

lub nowszy

System Android 7.0

lub nowszy

Aplikacja Ronin

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

2

Spis treści

Korzystanie z podręcznika 2

Legenda 2

Przed rozpoczęciem eksploatacji 2
Pobierz aplikację Ronin 2

Spis treści 3

Wprowadzenie 4

Diagram DJI RS 2 5

Pierwsze kroki 6

Montaż rozłożonego uchwytu/trójnogu 6
Montaż uchwytu 6
Odblokowywanie i blokowanie gimbala 7
Montaż kamery 7
Wyrównanie 9

Uchwyt BG30 i wbudowany akumulator 12

Ładowanie 12
Zasady bezpieczeństwa 12

Obsługa 16

Aktywacja DJI RS 2 16
Ekran dotykowy 16
Ustawienia aplikacji Ronin 20
Przesyłanie obrazu 29

Tryby pracy 30

Aktualizacja oprogramowania sprzętowego 31

Konserwacja 31

Dane techniczne 32

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

3

Wprowadzenie

DJI RS 2 to profesjonalny, jednoręczny 3-osiowy gimbal zaprojektowany specjalnie dla
lustrzanek i kamer bezlusterkowych. Jest on kompatybilny z szeroką gamą konguracji
kamer i obsługuje sprawdzony zakres obciążenia do 4,5 kg.

Gimbal DJI RS 2 może pochwalić się zwiększoną wydajnością dzięki zaktualizowanemu
algorytmowi stabilizacji Titan. Dzięki pełnokolorowemu ekranowi dotykowemu
użytkownicy mogą skalibrować gimbala, ustawić parametry i wybrać jeden z
inteligentnych trybów rejestrowania, takich jak ActiveTrack 3.0, Timelapse, Track,
Panorama i Time Tunnel.

Blokady na każdym ramieniu osi umożliwiają szybsze i wygodniejsze wyrównywanie,
a także bezpieczniejsze przechowywanie. Wbudowane przyciski pozwalają
użytkownikom na sterowanie profilami gimbala i przełączników oraz trybami pracy.
W połączeniu z dostarczonymi przewodami sterującymi aparatem, DJI RS 2 może
również sterować fokusem aparatu, migawką i nagrywaniem. Dzięki portom RSA/NATO
można używać akcesoriów, takich jak pokrętło ostrości i podwójny uchwyt Twist Grip.
Odłączany uchwyt ma wbudowany akumulator o pojemności 1950 mAh, zapewniający
maksymalny czas pracy do 12 godzin*.

Po podłączeniu do aplikacji Ronin, można łatwo kontrolować ruch gimbala i ustawienia
parametrów za pomocą inteligentnych funkcji, takich jak Panorama, Timelapse i Track.
Dzięki zamontowanemu systemowi transmisji obrazu DJI Ronin RavenEye, użytkownicy
mogą płynne rejestrować obraz, jednocześnie automatycznie śledząc obiekt za pomocą
ActiveTrack 3.0.

* Czas pracy został przetestowany z dobrze wyważonym egzemplarzem DJI RS 2 bez żadnych akcesoriów

lub kabli sterujących kamerą. Maksymalny czas działania został podany jedynie w celach informacyjnych.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

4

Diagram DJI RS 2

DJI RS 2 — instrukcja obsługi

14
13

3
4
5

6

7

12

11

8

9

10

1. Blokada pochylenia

2. Silnik pochylenia

3. Blokada panoramowania

4. Silnik panoramowania

5. Ekran dotykowy

6. Akcesoria z serii Ronin (RSA)/
porty NATO

7. Przycisk zasilania

8. Przycisk sterowania kamerą

9. Przycisk M

10. Uchwyt BG30 (wbudowany
akumulator z otworem na wkręt
¼"-20)

11. Rozłożony uchwyt/trójnóg

12. Manipulator

13. Dolna płytka szybkiego
zwalniania

1
2

25
24
23

15

16

22
21

20

19

17

18

14. Górna płytka szybkiego zwalniania

15. Silnik przechylenia

16. Blokada przechylenia

17. Dźwignia uchwytu/Przycisk
zwalniający

18. Wskaźniki poziomu naładowania
akumulatora

19. Przycisk poziomu naładowania
akumulatora

20. Port zasilania (USB-C)

21. Spust

22. Pokrętło przednie

23. Port przesyłania obrazu/silnika
fokusa (USB-C)

24. Port silnika fokusa (USB-C)

25. Port sterowania kamerą RSS
(USB-C)

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

5

Pierwsze kroki

Montaż rozłożonego uchwytu/trójnogu

1

2

3

Montaż uchwytu

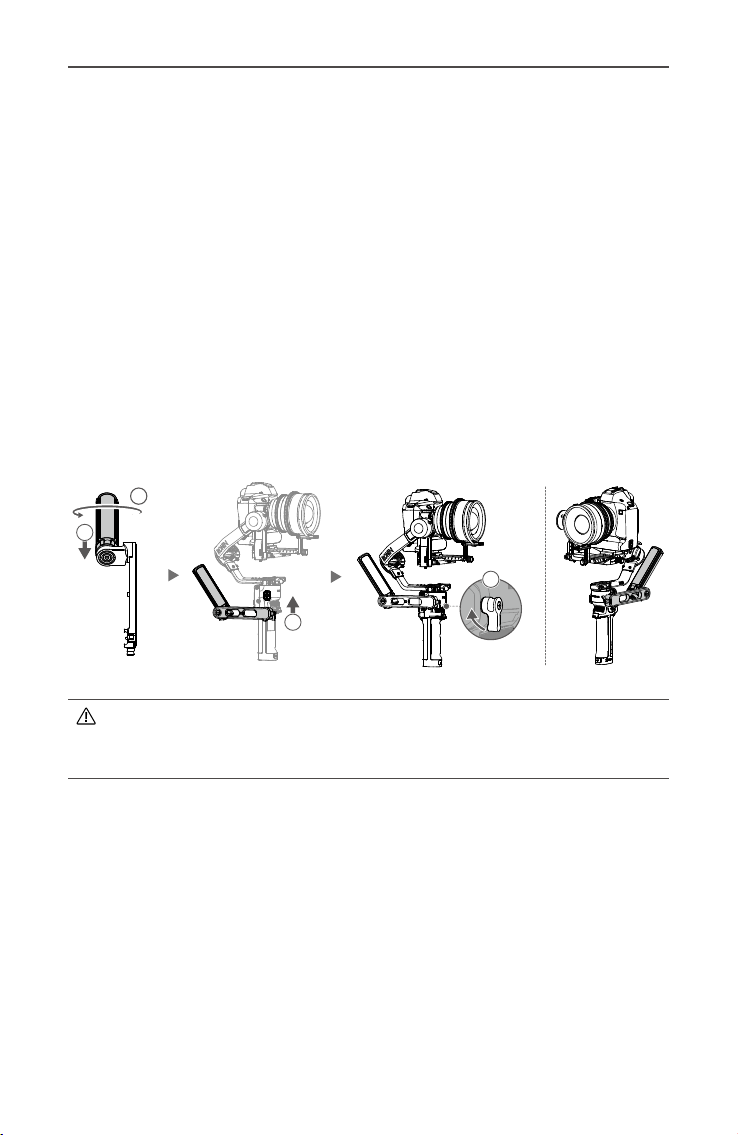

Wsuń uchwyt w gimbal, jak pokazano na ilustracji 1. Upewnij się, że dźwignia uchwytu
jest w pozycji odblokowania 2, a następnie przestaw ją na pozycję zablokowania po
zamocowaniu 3.

Aby zdjąć uchwyt, przestaw dźwignię w pozycję odblokowania, przytrzymaj przycisk
zwalniający i ściągnij uchwyt z gimbala.

2

1

3

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

6

DJI RS 2 — instrukcja obsługi

Odblokowywanie i blokowanie gimbala

Gimbal jest domyślnie złożony. Aby rozłożyć gimbal, przestaw dźwignie blokady pochylenia,
blokady przechylenia i blokady panoramowania w pozycję odblokowania i ustaw gimbal w
położeniu jak na ilustracji, a następnie przestaw trzy blokady na pozycję zablokowania.

Blokada pochylenia

Blokada

przechylenia

Blokada

panoramowania

Montaż kamery

Obsługiwane kamery i obiektywy

DJI RS 2 został poddany rygorystycznym testom, aby wytrzymać obciążenie 4,5 kg.
Upewnij się, że łączna waga kamery, obiektywu i innych akcesoriów mieści się w
granicach 4,5 kg. Najbardziej aktualną listę zgodności kamer z DJI RS 2 można znaleźć
na ocjalnej stronie internetowej DJI (https://www.dji.com/support/compatibility).

Montaż kamery

Przygotuj kamerę przed jej zamontowaniem na DJI RS 2. Usuń pokrywę obiektywu
i sprawdź, czy w kamerze znajduje się akumulator i karta pamięci. Przed montażem
kamery upewnij się, że DJI RS 2 jest wyłączony lub w trybie uśpienia.

1. Mocowanie górnej płytki szybkiego zwalniania

Obiektyw kamery i strzałka w dolnej części górnej płytki szybkiego zwalniania muszą
być skierowane w tą samą stronę. Zamontuj górną płytkę szybkiego zwalniania na
kamerze, dokręcając śrubę.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

7

DJI RS 2 — instrukcja obsługi

W przypadku korzystania z silnika fokusa lub małej kamery z dużym
obiektywem, takiej jak Sony A6400 z obiektywem Sony FE 24-70 f2,8 GM,
wymagany jest pionowy wspornik kamery.

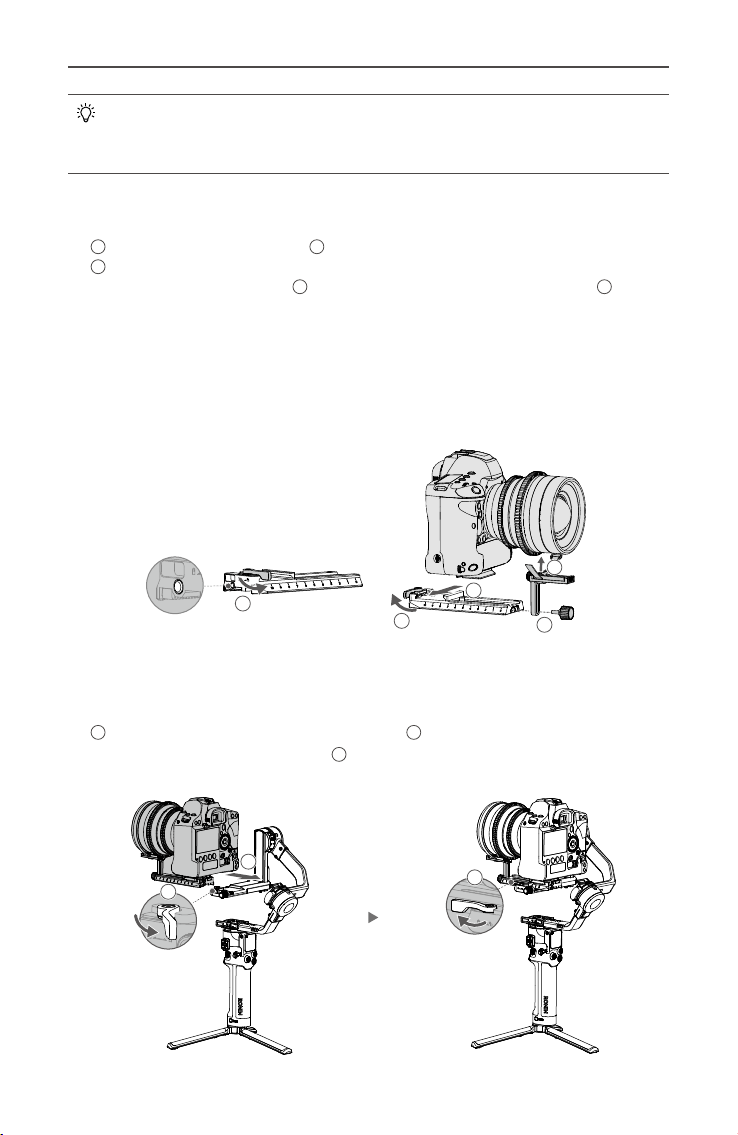

2. Mocowanie dolnej płytki szybkiego zwalniania i paska do mocowania obiektywu

Przestaw dźwignię na dolnej płytce szybkiego zwalniania do pozycji odblokowania

1

, a następnie włóż kamerę 2 i przestaw dźwignię na pozycję zablokowania

3

po jej zamocowaniu. Zamocuj pasek do mocowania obiektywu na dolnej
płytce szybkiego zwalniania 4 i przywiąż pasek do obiektywu kamery 5. Należy
pamiętać, że gumowa część paska do mocowania obiektywu musi znajdować się
bezpośrednio pod nim.

Zaleca się korzystanie z paska do mocowania obiektywu przy korzystaniu z długiego
lub ciężkiego obiektywu i używanie go zawsze przed włączeniem trybu SuperSmooth.

Aby zdjąć kamerę z dolnej płytki do mocowania kamery, przestaw dźwignię w pozycję
odblokowania i zdejmij kamerę, naciskając zatrzask bezpieczeństwa obok dźwigni.

5

1

Zatrzask bezpieczeństwa

3

2

4

3. Mocowanie kamery do gimbala

Przestaw dźwignię na płytce do mocowania kamery na pozycję odblokowania

1

i włóż dolną płytkę szybkiego zwalniania 2. Po wyrównaniu kamery przestaw

dźwignię na pozycję zablokowania 3.

2

1

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

8

3

DJI RS 2 — instrukcja obsługi

Aby usunąć dolną płytkę szybkiego zwalniania, przestaw dźwignię na płytce mocowania
kamery na pozycję odblokowania i usuń dolną płytkę szybkiego zwalniania, naciskając
jednocześnie zatrzask blokady na płytce do mocowania.

Port sterowania kamerą RSS

Zatrzask bezpieczeństwa

4. Podłącz przewód sterujący kamery

Wybierz odpowiedni przewód sterujący kamery zgodnie z typem obiektywu. Podłącz
jeden koniec przewodu do kamery, a drugi koniec do portu sterowania kamerą RSS
gimbala, jak pokazano powyżej.

Wyrównanie

Aby uzyskać najlepsze parametry pracy DJI RS 2, niezbędne jest prawidłowe
wyrównanie. Właściwe wyrównanie jest krytyczne przy rejestrowaniu z użyciem
DJI RS 2, szczególnie jeśli wymagane są szybkie ruchy lub duże przyspieszenia, a
także zachowanie dłuższego czasu pracy na akumulatorze. Istnieją trzy osie, które
muszą zostać odpowiednio wyrównane przed włączeniem zasilania DJI RS 2 i
skongurowaniem oprogramowania.

Przed wyrównaniem

1. Przed zainstalowaniem i wyrównaniem kamery na gimbalu należy ją w pełni
skongurować, z podłączonymi wszystkimi akcesoriami i przewodami. Jeśli kamera
ma osłonę obiektywu, należy ją zdjąć przed wyrównywaniem.

2. Przed wyrównaniem upewnij się, że kamera jest włączona w przypadku korzystania
z obiektywu z powiększeniem optycznym i wybrania ogniskowej w przypadku
korzystania z obiektywu zmiennoogniskowego. Przed wyrównaniem upewnij się, że
DJI RS 2 jest wyłączony lub w trybie uśpienia.

Etapy wyrównywania

1. Wyrównywanie pochylenia pionowego

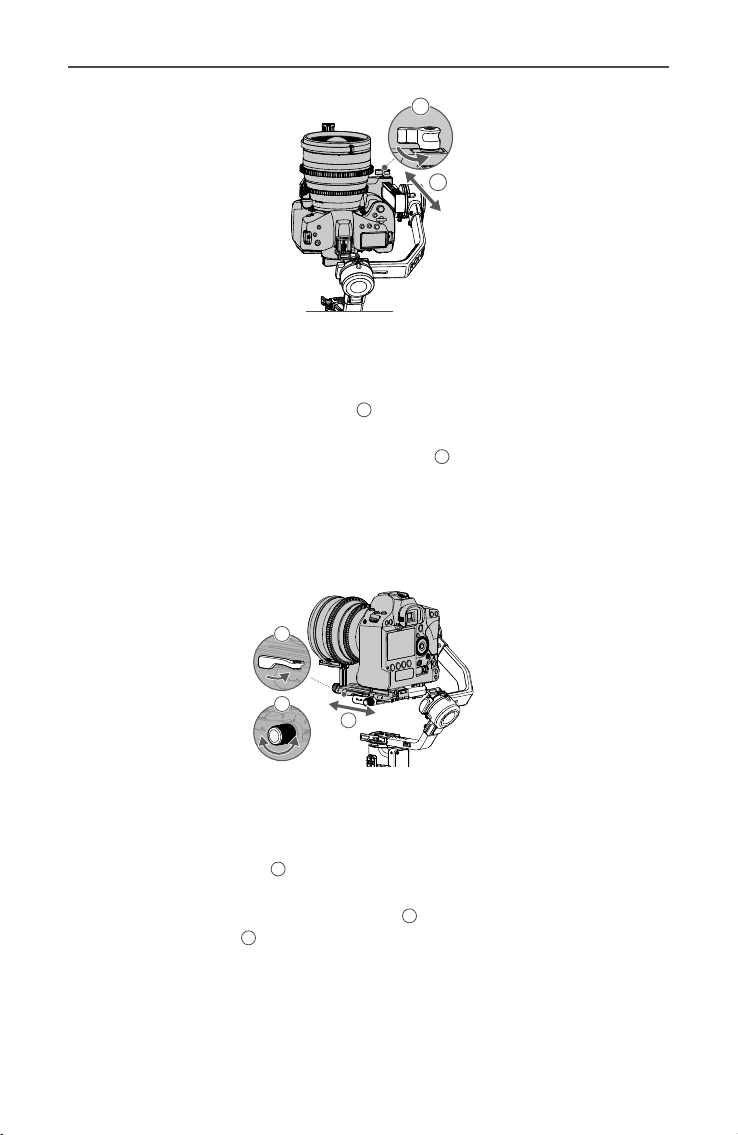

a. Odblokuj oś pochylania i poluzuj pokrętło płytki do mocowania 1.
b. Obróć oś pochylania, by obiektyw kamery skierował się w górę. Upewnij się, że

kamera nie jest ciężka z góry lub z dołu. Jeśli jest ciężka z góry, przesuń ją do
tyłu 2. Jeśli jest ciężka z dołu, przesuń ją do przodu 2.

c. Dokręć pokrętło płytki do mocowania, przytrzymując kamerę do góry. Pochylenie

pionowe jest wyrównane, kiedy kamera jest stabilna po skierowaniu w górę.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

9

DJI RS 2 — instrukcja obsługi

1

2

2. Wyrównywanie głębokości osi pochylenia

a. Obróć oś pochylania, by obiektyw kamery skierował się do przodu. Przestaw

dźwignię na pozycję odblokowania 1.

b. Upewnij się, że kamera nie jest ciężka z przodu lub z tyłu. Jeśli jest ciężka z

przodu, przesuń ją do tyłu, obracając pokrętło 2. Jeśli jest ciężka z tyłu, przesuń
ją do przodu.

c. Przestaw dźwignię na pozycję zablokowania. Oś pochylania jest wyrównana,

kiedy kamera jest stabilna po pochyleniu w górę lub w dół o 45°.

d. Zablokuj oś pochylania.

1

2

3

3. Wyrównywanie osi przechylania

a. Odblokuj oś przechylania. Przestaw dźwignię na ramieniu przechylania na

pozycję odblokowania 1.

b. Sprawdź kierunek, w którym przesuwa się silnik przechylania. Jeśli kamera

obraca się w lewo, przesuń ją w prawo 2. Jeśli kamera obraca się w prawo,
przesuń ją w lewo 2.

c. Przestaw dźwignię na ramieniu przechylania na pozycję zablokowania. Oś

przechylania jest wyrównana, kiedy kamera jest stabilna.

d. Zablokuj oś przechylania.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

10

DJI RS 2 — instrukcja obsługi

1

2

4. Wyrównywanie osi panoramowania

a. Odblokuj oś panoramowania. Przestaw dźwignię na ramieniu panoramowania na

pozycję odblokowania 1.

b. Trzymając za uchwyt, pochyl DJI RS 2 do przodu i obróć ramię panoramowania,

aż będzie ustawione równolegle z tobą.

c. Sprawdź ruch osi panoramowania. Jeśli obiektyw kamery obraca się w lewo,

popchnij oś panoramowania w prawo 2. Jeśli obiektyw kamery obraca się w
prawo, popchnij oś panoramowania w lewo 2.

d. Przestaw dźwignię na ramieniu panoramowania na pozycję zablokowania. Oś

panoramowania jest wyrównana, kiedy kamera jest stabilna przy panoramowaniu
podczas przechylania uchwytu.

1

2

W przypadku montażu dłuższego systemu kamer konieczne jest zastosowanie
przeciwwagi. Odwiedź ocjalny sklep DJI, aby zakupić przeciwwagi.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

11

Uchwyt BG30 i wbudowany akumulator

UWAGA

OSTRZEŻENIE

Uchwyt do BG30 jest przeznaczony do użytku ręcznego. Wbudowany akumulator w
uchwycie ma pojemność 1950 mAh, a maksymalny czas pracy wynosi 12 godzin (gdy
DJI RS 2 jest właściwie wyrównany).

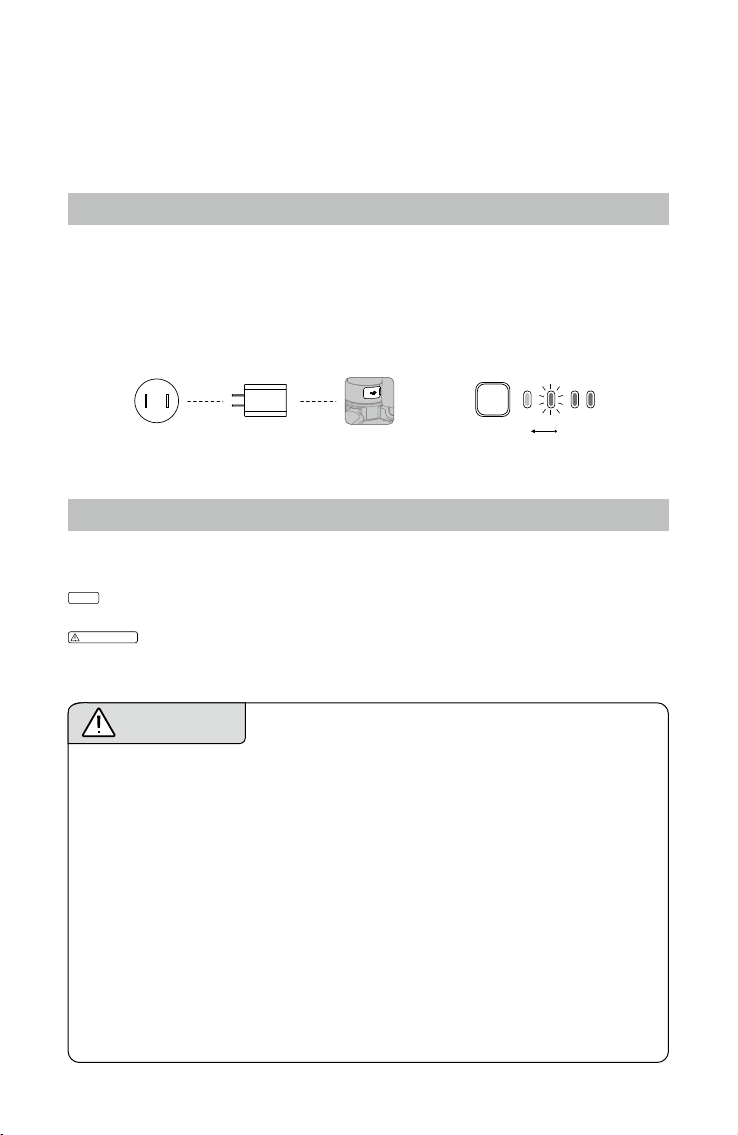

Ładowanie

Przed pierwszym użyciem naładuj uchwyt akumulatora przez port zasilania, korzystając
z przewodu do ładowania (w zestawie) i adaptera USB (brak w zestawie). Zaleca się
skorzystanie z adaptera USB z protokołem QC 2.0 i PD (maks. 24 W).

Podczas ładowania i użytkowania wskaźniki poziomu naładowania akumulatora
wskazują odpowiednie informacje. Kiedy urządzenie nie jest używane, naciśnij przycisk
poziomu akumulatora, aby sprawdzić poziom naładowania.

Gniazdko elektryczne

100–240 V

Adapter

zasilania USB

Port

zasilania

Wysoki Niski

Zasady bezpieczeństwa

Poniższe terminy są stosowane w całej literaturze przedmiotu w celu wskazania
różnych poziomów potencjalnych szkód podczas użytkowania tego produktu:

Procedury, które, jeśli nie są prawidłowo stosowane, stwarzają ryzyko powstania

szkód materialnych ORAZ niewielkie lub żadne ryzyko obrażeń.

Procedury, które, jeśli nie są prawidłowo stosowane, stwarzają ryzyko
wystąpienia szkody majątkowej, szkody ubocznej i poważnego urazu LUB wysokie
ryzyko powierzchownych uszkodzeń ciała.

OSTRZEŻENIE

rozpoczęciem użytkowania. Nieprawidłowa eksploatacja produktu może prowadzić
do uszkodzenia produktu, mienia i spowodować poważne obrażenia ciała. Jest to
wyranowany produkt. Należy go eksploatować z rozwagą i zdrowym rozsądkiem,
wymaga on również pewnych podstawowych zdolności mechanicznych. Obsługa
produktu w sposób niebezpieczny i nieodpowiedzialny może spowodować
obrażenia ciała, uszkodzenie produktu lub innego mienia.

Produkt nie jest przeznaczony do stosowania przez dzieci bez bezpośredniego
nadzoru osób dorosłych. Stosowanie niezgodnych podzespołów i modykowanie
tego produktu w sposób niezgodny z dokumentami dostarczonymi przez SZ DJI
OSMO TECHNOLOGY CO., LTD. jest zabronione. Niniejsze wytyczne dotyczące
bezpieczeństwa zawierają wskazówki związane z bezpieczeństwem, obsługą
i konserwacją. Przed przystąpieniem do montażu, konguracji lub eksploatacji
produktu należy koniecznie przeczytać wszystkie instrukcje i ostrzeżenia zawarte
w instrukcji obsługi i przestrzegać, aby zapewnić prawidłową obsługę produktu i
uniknąć uszkodzeń lub poważnych obrażeń ciała.

Użytkownik powinien przeczytać instrukcję obsługi,
aby zapoznać się z funkcjami tego produktu przed

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

12

DJI RS 2 — instrukcja obsługi

OSTRZEŻENIE

Aby uniknąć pożaru, poważnych obrażeń i szkód materialnych, podczas użytkowania,
ładowania lub przechowywania uchwytu należy przestrzegać następujących
wskazówek bezpieczeństwa.

Używanie uchwytu

1. NIE WOLNO dopuścić do kontaktu uchwytu z jakimikolwiek cieczami. NIE WOLNO

pozostawiać uchwytu na zewnątrz podczas deszczu lub w pobliżu źródła wilgoci.
NIE WOLNO wrzucać uchwytu do wody. Jeżeli wnętrze akumulatora będzie miało
kontakt z wodą, może dojść do rozkładu chemicznego, który może doprowadzić
do jego zapalenia się, a nawet do wybuchu.

2. Jeśli uchwyt przypadkowo wpadnie do wody, należy go natychmiast umieścić w

bezpiecznym i otwartym miejscu. Zachowaj bezpieczną odległość od uchwytu
aż do całkowitego wyschnięcia. NIE WOLNO ponownie używać uchwytu i należy
zutylizować go w sposób opisany w rozdziale dotyczącym utylizacji uchwytu.

3. Wszelkie pożary tego produktu należy gasić za pomocą wody, piasku, koca

pożarowego lub gaśnicy proszkowej.

4. NIE WOLNO używać akumulatorów innych niż rmy DJI. Wejdź na stronę www.dji.

com, aby zakupić nowe baterie. DJI nie ponosi odpowiedzialności za jakiekolwiek
uszkodzenia spowodowane przez akumulatory inne niż DJI.

5. NIE WOLNO używać ani ładować spuchniętych, nieszczelnych lub uszkodzonych

uchwytów. Jeśli uchwyt nie jest w dobrym stanie, należy skontaktować się z DJI lub
autoryzowanym sprzedawcą DJI w celu uzyskania dalszej pomocy.

6. Uchwyt powinien być używany w temperaturach od -20° do 45°C (-4° do 113°F).

Użycie uchwytu w środowisku powyżej 50°C (122°F) może prowadzić do pożaru
lub wybuchu. Używanie uchwytu w temperaturze poniżej -10ºC (14°F) może
doprowadzić do trwałych uszkodzeń.

7. NIE UŻYWAJ uchwytu w otoczeniu silnego pola elektrostatycznego lub

elektromagnetycznego. W przeciwnym razie płytka sterująca akumulatora może
działać nieprawidłowo.

8. NIE WOLNO w żaden sposób demontować ani przekłuwać uchwytu, gdyż jego

akumulator może zacząć przeciekać, zapalić się lub wybuchnąć.

9. NIE upuszczaj ani nie uderzaj akumulatorów. NIE umieszczaj ciężkich przedmiotów

na uchwycie lub ładowarce.

10. Elektrolity w akumulatorze są bardzo żrące. Jeśli elektrolity będą miały kontakt ze

skórą lub oczami, należy natychmiast rozpocząć przemywanie takiego miejsca
wodą przez 15 minut i bezzwłocznie zgłosić się do lekarza.

11. NIE używać uchwytu, jeśli został upuszczony.

12. NIE podgrzewać akumulatorów. NIE WOLNO umieszczać uchwytu w kuchence

mikrofalowej lub w pojemniku pod ciśnieniem.

13. NIE WOLNO ręcznie wykonywać zwarcia w uchwycie.

14. Styki uchwytu należy czyścić czystą suchą ściereczką.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

13

DJI RS 2 — instrukcja obsługi

Ładowanie uchwytu

1. Podczas ładowania NIE WOLNO pozostawiać uchwytu bez nadzoru. NIE WOLNO

ładować uchwytu w pobliżu materiałów łatwopalnych lub na łatwopalnych
powierzchniach, takich jak dywan lub drewno.

2. Ładowanie uchwytu poza zakresem temperatur od 5 do 40°C (41 do 104°F)

może prowadzić do wycieku, przegrzania lub uszkodzenia akumulatora. Idealna
temperatura ładowania wynosi od 22 do 28°C (od 72 do 82°F).

Przechowywanie uchwytu

1. Uchwyt należy przechowywać w miejscu niedostępnym dla dzieci i zwierząt.

2. Jeżeli uchwyt będzie przechowywany przez dłuższy czas, należy go naładować do

momentu, gdy poziom naładowania akumulatora osiągnie od 30% do 50%.

3. NIE WOLNO pozostawiać uchwytu w pobliżu źródeł ciepła, takich jak piec czy

grzejnik. NIE WOLNO pozostawiać uchwytu w pojeździe w gorące dni. Idealna
temperatura przechowywania wynosi od 22 do 28ºC (od 72° do 82°F).

4. Utrzymywać uchwyt w stanie suchym.

Konserwacja uchwytu

1. NIE WOLNO używać uchwytu, gdy temperatura jest zbyt wysoka lub zbyt niska.

2. NIE WOLNO przechowywać akumulatora w środowisku o temperaturze wyższej niż

45°C (113°F) lub niższej niż 0°C (32°F).

Informacja dla podróżujących

1. Przed wniesieniem uchwytu na pokład samolotu należy go najpierw rozładować

do momentu, gdy poziom baterii spadnie poniżej 30%. Uchwyt należy rozładować
tylko w miejscu ognioodpornym i przechowywać w miejscu wentylowanym.

2. Trzymaj uchwyt z dala od metalowych przedmiotów, takich jak okulary, zegarki,

biżuteria i spinki do włosów.

3. NIE WOLNO przewozić uszkodzonego uchwytu lub uchwytu z akumulatorem

naładowanym do poziomu wyższego niż 30%.

Utylizacja uchwytu

Uchwyt należy utylizować w określonych pojemnikach do recyklingu dopiero po ich
całkowitym rozładowaniu. NIE WOLNO umieszczać uchwytu w zwykłych pojemnikach
na śmieci. Należy ściśle przestrzegać lokalnych przepisów dotyczących utylizacji i
recyklingu akumulatorów.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

14

DJI RS 2 — instrukcja obsługi

UWAGA

Używanie uchwytu

1. Przed użyciem należy upewnić się, że uchwyt jest w pełni naładowany.

2. Jeśli pojawi się ostrzeżenie o niskim poziomie naładowania akumulatora, należy jak

najszybciej naładować uchwyt.

Ładowanie uchwytu

1. Uchwyt jest tak zaprojektowany, aby zatrzymać ładowanie, gdy jest pełny. Warto

jedna wyrobić sobie nawyk monitorowania postępu ładowania i odłączania gimbala
po pełnym naładowaniu.

Przechowywanie uchwytu

1. Rozładować uchwyt do 40–65%, jeśli nie będzie używany przez 10 dni lub dłużej.

Może to znacząco wydłużyć okres jego eksploatacji.

2. Jeśli uchwyt jest przechowywany przez dłuższy czas, a akumulator jest wyczerpany,

przechodzi on w tryb uśpienia. Naładuj uchwyt, aby wyjść z trybu uśpienia.

3. Przy dłuższym przechowywaniu zdjąć uchwyt z gimbala.

Konserwacja uchwytu

1. Żywotność akumulatora może ulec skróceniu, jeśli nie będzie on używany przez

dłuższy czas.

2. Raz na trzy miesiące należy całkowicie rozładować i naładować uchwyt, aby

utrzymać go w dobrym stanie.

Utylizacja uchwytu

1. Jeśli uchwyt nie działa i nie można w pełni rozładować akumulatora, należy

skontaktować się z profesjonalną firmą zajmującą się utylizacją lub recyklingiem
baterii w celu uzyskania dalszej pomocy.

2. Jeżeli po nadmiernym rozładowaniu uchwytu nie można go włączyć, należy go

natychmiast zutylizować.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

15

Obsługa

100

Aktywacja DJI RS 2

Przed pierwszym użyciem DJI RS 2 wymaga aktywacji przez aplikację Ronin.

1. Naciśnij i przytrzymaj przycisk zasilania, aby włączyć gimbal.

2. Włącz Bluetooth w urządzeniu mobilnym i uruchom aplikację Ronin. Po wykryciu na

liście urządzeń Bluetooth wybierz DJI RS 2 i wprowadź domyślne hasło Bluetooth:

12345678. Aby aktywować DJI RS 2, upewnij się, że masz połączenie z internetem
i wykonaj polecenia wyświetlane na ekranie. Należy pamiętać, że podczas aktywacji
wymagane jest posiadanie konta DJI.

Ekran dotykowy

Strona główna

M1 Prol użytkownika: wskazuje aktualny prol użytkownika.

Użytkownicy mogą ustawić i zapisać trzy prole: M1, M2 i
M3.

Status kamery: wskazuje, że podłączony jest kabel

sterujący kamery.

Poziom naładowania akumulatora: wyświetla aktualny

100

PTF Fast

pomocą szybkiej ładowarki.

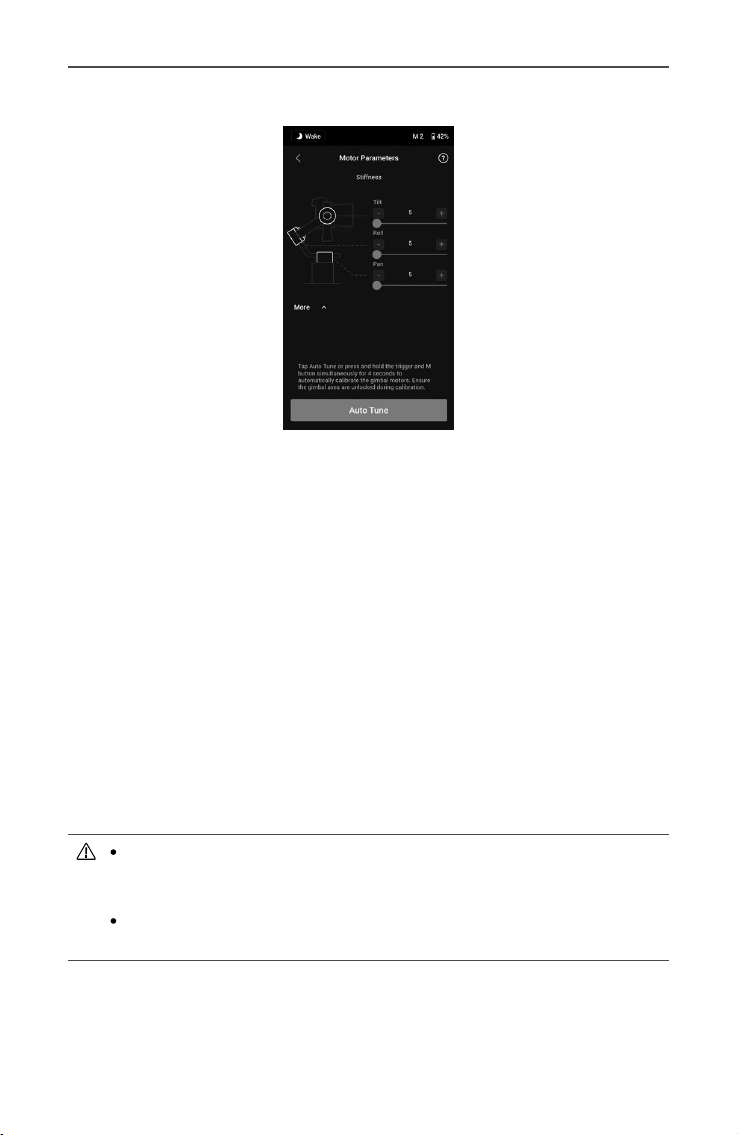

Autostrojenie: stuknij, aby przejść do ekranu automatycznego strojenia po

wyrównaniu gimbala. Jeśli zainstalowano pasek mocowania obiektywu, przed
autostrojeniem można włączyć tryb SuperSmooth w celu uzyskania optymalnych
rezultatów. Funkcja SuperSmooth zacznie działać po zakończeniu autostrojenia.
Sztywność można regulować na ekranie autostrojenia.

Status wyrównania: dotknij, aby sprawdzić status wyrównania.

Tryb śledzenia: dotknij, aby wybrać tryb śledzenia. Silnik pochylania kontroluje oś

pochylania, silnik panoramowania oś panoramowania, a silnik przechylania oś
przechylania pod kątem śledzenia.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

16

poziom naładowania akumulatora gimbala. wskazuje,
że akumulator jest ładowany za pomocą zwykłej
ładowarki. wskazuje, że akumulator jest ładowany za

DJI RS 2 — instrukcja obsługi

PF: śledzenie obrotowe, gdzie tylko oś obrotowa podąża za ruchami uchwytu.

PTF: śledzenie obrotowe i pochylania, gdzie osie obrotu i pochylania podążają za

ruchami uchwytu.

FPV: śledzenie obrotowe, pochylania i przechylania, gdzie wszystkie trzy osie

podążają za ruchami uchwytu.
3D Roll 360: włącz, aby fotografować przy obracaniu kamery o 360°.
Pionowo: włącz, aby fotografować w pionie.
Niestandardowy: włącz lub wyłącz dowolną oś śledzenia.

Prędkość śledzenia: dotknij, aby ustawić prędkość śledzenia. Użytkownicy mogą

wybierać między prędkością szybką, średnią, wolną i niestandardową.

High

Joystick Speed Joystick Smoothness

Przesunięcie w górę: Ekran ustawień manipulatora i
przedniego pokrętła

Przesuń w górę od dołu ekranu, aby przejść do strony

Dial Functions Dial Speed

30

ustawień manipulatora i przednich pokręteł.

Joystick Speed (Prędkość manipulatora): pozwala użytkownikom kontrolować prędkość
manipulatora gimbala. Użytkownicy mogą wybierać między prędkością szybką, średnią,
wolną i niestandardową.

Joystick Smoothness (Płynność manipulatora): pozwala użytkownikom kontrolować czułość
gimbala. Im niższa jest wartość płynności, tym bardziej wrażliwy jest ruch gimbala.

Dial Functions (Funkcje pokrętła): umożliwia użytkownikowi ustawienie funkcji
przedniego pokrętła. Użytkownicy mogą wybrać sterowanie silnikiem fokusa, fokusem,
ISO, przysłoną i osią przechylania.

Dial Speed (Szybkość pokrętła): umożliwia użytkownikowi ustawienie szybkości reakcji
zestawu funkcji dla przedniego pokrętła.

100

Przesunięcie w dół: Ekran transmisji obrazu

Po zamontowaniu systemu transmisji obrazu DJI Ronin
RavenEye przesuń w dół od góry ekranu, aby wejść na
ekran transmisji obrazu.

Po wybraniu tematu, ActiveTrack może być aktywowany poprzez jednokrotne
naciśnięcie spustu. ActiveTrack pozwala użytkownikom na automatyczne śledzenie
obiektu i utrzymanie go w środkowej części kadru.

Odpowiednią prędkość należy ustawić, regulując pasek prędkości na dole ekranu
podczas korzystania z ActiveTrack. Obiekty mogą zostać utracone, jeśli prędkość
jest ustawiona zbyt wysoko, a stabilizacja może zostać naruszona, jeśli prędkość jest
ustawiona zbyt nisko.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

17

DJI RS 2 — instrukcja obsługi

Silent Mode

Przesunięcie w lewo: Ekran ustawień systemowych

Push Mode

Przesuń w lewo od prawej krawędzi ekranu, aby
przejść do ekranu ustawień systemowych.

Disable Selfie

Silent Mode (Tryb cichy): umożliwia wyłączenie dźwięków wraz z sygnałem ostrzegawczym.
Push Mode (Tryb pchnięcia): umożliwia ręczne sterowanie osią pochylenia i obrotu.
Disable Selfie (Wyłącz selfie): zapobiega przypadkowemu wejściu w tryb selfie i

przerwaniu nagrywania. W przypadku wyłączenia, tryb Sele nie zostanie włączony po
trzykrotnym naciśnięciu spustu.

Więcej ustawień

Horiz Calibration (Kalibracja pozioma): należy stosować, gdy gimbal jest
niewypoziomowany, ale stabilny. Jeśli problem się powtarza, użyj opcji ręcznego strojenia.

Gimbal Auto Check (Automatyczna kontrola gimbala): dotknij, aby przeanalizować
gimbal i wyświetlić informacje o jego stanie.

Restore Parameters (Przywróć parametry): dotknij, aby przywrócić parametry gimbala i
hasło Bluetooth do ustawień domyślnych.

Language (Język): wybierz język wyświetlania spośród: angielski, chiński (uproszczony),
chiński (tradycyjny), niemiecki, francuski, koreański, japoński, hiszpański, brazylijski,
portugalski, rosyjski i tajski.

Device Info (Informacje o urządzeniu): wyświetla IMU, GCU i więcej informacji Bluetooth.

Timelapse Track

Przesunięcie w prawo: Ekran Create (Utwórz)

Przesuń w prawo od lewej krawędzi ekranu, aby przejść
do ekranu Create (Utwórz).

Panorama Time Tunnel

Timelapse

W funkcji Timelapse, DJI RS 2 sprawi, że kamera zarejestruje obrazy nieruchome w
ustawionym odstępie czasu. Czas trwania Timelapse i czas interwału można ustawić
tak, aby DJI RS 2 mógł obliczyć dokładną liczbę wymaganych obrazów, a czas trwania
lmu można było obliczyć po ustawieniu częstotliwości odświeżania.

Funkcja Motionlapse pozwala użytkownikom na ustawienie do pięciu punktów orientacyjnych,
tak aby kamera poruszała się i robiła zdjęcia w czasie trwania funkcji Timeapse.

Track

Funkcja Track została opracowana do rejestrowania filmów z maksymalnie 10
punktami orientacyjnymi. Wyboru punktów orientacyjnych należy dokonać poprzez
ręczne przesunięcie gimbala lub za pomocą manipulatora. Dotknij +, aby dodać punkt
orientacyjny. Czas trwania i czas zatrzymania można ustawić na ekranie ustawień

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

18

DJI RS 2 — instrukcja obsługi

punktów orientacyjnych po dodaniu punktu. Pozycję punktu można także zresetować.
Czas trwania wskazuje, ile czasu zajmie przemieszczenie się gimbala z jednego punktu
do drugiego. Czas zatrzymania wskazuje, jak długo gimbal pozostanie stabilny w
punkcie orientacyjnym przed przejściem do następnego punktu.

Panorama

Funkcja Panorama pozwala użytkownikom na rejestrowanie serii połączonych ze sobą zdjęć z
precyzyjnym sterowaniem na podstawie ustawień. Użytkownik może następnie wygenerować
panoramę za pomocą oprogramowania do przetwarzania obrazu. Kamera rejestruje łączące
się ze sobą nieruchome obrazy w oparciu o zakres ustawień przy wyborze opcji 3x3 lub
panoramy 180°. Tworząc niestandardową panoramę, użytkownik musi ustawić zakres
fotografowania, typ matrycy, ogniskową obiektywu, nakładanie się na siebie i interwał.

Time Tunnel

Pozwala użytkownikom na korzystanie z funkcji Timelapse, gdy gimbal znajduje się
w trybie 3D Roll 360. Ilość zdjęć i czas trwania filmu można obliczyć po ustawieniu
interwału, czasu trwania i liczby klatek na sekundę. Kąt początkowy i liczba obrotów
określa sposób poruszania się gimbala. Dotknij przycisk Start, aby rozpocząć
fotografowanie i sprawdź postęp, dotykając przycisku Preview (Podgląd).

Przed użyciem funkcji Timelapse, Panorama lub Time Tunnel należy upewnić się,
że kamera i gimbal są połączone odpowiednim kablem sterującym kamery. Interwał
czasowy między zdjęciami powinien być dłuższy o jedną sekundę od czasu
otwarcia migawki, aby uniknąć rozmycia obrazu w przypadku długiej ekspozycji.

Funkcje przycisków

Przycisk zasilania

Naciśnij i przytrzymaj, aby włączyć lub
wyłączyć zasilanie.

Dotknij, aby zablokować lub odblokować ekran
dotykowy.

Naciśnij dwukrotnie, aby przejść do trybu
uśpienia lub z niego wyjść.

Przycisk poziomu
naładowania akumulatora

Naciśnij raz, aby sprawdzić poziom
naładowania akumulatora

.

Spust

Dotknij raz, aby uruchomić ActiveTrack
(wymaga włączenia systemu transmisji obrazu).

Naciśnij i przytrzymaj, aby wejść w tryb blokady.
Dotknij dwukrotnie, aby ponownie wycentrować

gimbal.
Dotknij trzykrotnie, aby obrócić gimbal

aby kamera była skierowana w twoją
stronę (tryb sele).

o 180°,

Przycisk sterowania kamerą*

Wciśnij do połowy, aby włączyć autofokus.
Naciśnij raz, aby rozpocząć albo

zatrzymać nagrywanie.
Naciśnij i przytrzymaj, aby zrobić zdjęcie.

* Funkcje przycisku sterującego kamery i przedniego pokrętła różnią się w zależności od kamery i wymagają

podłączenia przewodu sterującego kamery. Więcej informacji można znaleźć na liście zgodności kamer DJI RS 2
na stronie https://www.dji.com/support/compatibility.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

Pokrętło przednie*

Obróć, aby sterować fokusem
(ustawienie domyślne).

Manipulator

Pchnij w górę lub w dół, aby
sterować ruchem osi pochylenia
(ustawienie domyślne). Pchnij w lewo
lub w prawo, aby sterować ruchem
osi panoramowania (ustawienie
domyślne).

19

DJI RS 2 — instrukcja obsługi

Przycisk M

Dotknij, aby wybrać prol użytkownika.
Naciśnij i przytrzymaj, aby wejść w tryb sport.
Naciśnij i przytrzymaj spust dwukrotnie, aby pozostać w trybie sport. Powtórz, aby zamknąć tryb

sport.
Dotknij szybko dwukrotnie, aby wybrać tryb pionowy.
Naciśnij trzykrotnie, aby wybrać lub zamknąć tryb 3D Roll 360. W trybie 3D Roll 360 przesuń

manipulator dwukrotnie w lewo lub w prawo, aby automatycznie obrócić kamerę. Dotknij
dwukrotnie spustu, aby zatrzymać ciągły autoobrót.

Naciśnij i przytrzymaj przycisk M wraz ze spustem, aby rozpocząć autostrojenie.

Ustawienia aplikacji Ronin

Aplikacja Ronin zawiera wszystkie funkcje ekranu dotykowego, jak również więcej
funkcji gimbala oraz system transmisji obrazu DJI Ronin RavenEye. Poniższe zrzuty
ekranu pochodzą z wersji aplikacji na systemem iOS.

DJI RS 2 XXX

Górny pasek

Sleep/Wake (Uśpij/obudź): dotknij, aby wejść lub wyjść z trybu uśpienia. Gdy DJI RS 2
znajduje się w trybie uśpienia, silnik jest wyłączony, ale gimbal pozostanie włączony.
M1: wyświetla bieżący prol użytkownika.
Battery Level (Poziom naładowania akumulatora): wyświetla aktualny poziom
naładowania akumulatora gimbala.

Info

Settings (Ustawienia): przeglądaj swoje konto i skróconą instrukcję obsługi.
Device List (Lista urządzeń): wyświetla nazwę urządzenia i hasło.
Firmware (Oprogramowanie sprzętowe): wyświetla wersję oprogramowania
sprzętowego.

Academy

Obejrzyj samouczki i przeczytaj podręczniki.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

20

DJI RS 2 — instrukcja obsługi

Utwórz

Wirtualny joystick

1

2

3

4

6

Użyj wirtualnego manipulatora w aplikacji, aby kontrolować ruch gimbala i włączać
rejestrowanie.

1. Control Bar (Pasek kontrolny): ustawianie prędkości i płynności gimbala poprzez

regulację paska kontrolnego. Prędkość pozwala użytkownikom na regulację zdalnie
sterowanej prędkości obrotowej. Płynność pozwala użytkownikom kontrolować
czułość gimbala. Im niższa jest wartość płynności, tym bardziej wrażliwy jest ruch
gimbala.

2. Roll Stick (Przechylanie): sterowanie ruchem osi obrotu gimbala za pomocą

wirtualnego manipulatora.

3. Pan/Tilt Stick (Przesuwanie i pochylanie): sterowanie ruchem osi obrotu i pochylenia

gimbala za pomocą wirtualnego manipulatora.

4. Recenter (Wycentrowanie): dotknij aby wycentrować gimbala.

5. Przycisk Shoot/Record (Fotografuj/nagrywaj): dotknij, aby zrobić zdjęcie lub nagrać

lm.

6. Przełączanie Photo/Video (Zdjęcie/lm): dotknij przycisk, aby przełączać się między

trybami fotografowania i lmowania. Upewnij się, że tryb jest taki sam jak ustawienia
w kamerze.

5

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

21

DJI RS 2 — instrukcja obsługi

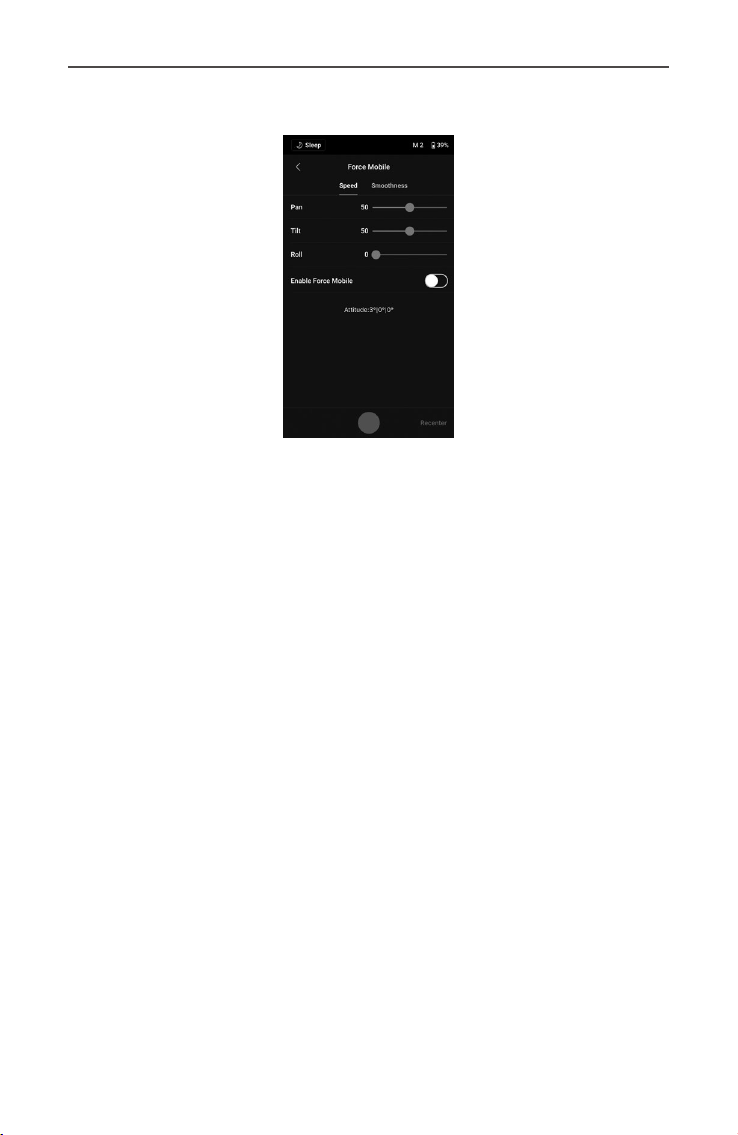

Force Mobile

Funkcja Force Mobile wymaga uchwytu telefonu i telefonu komórkowego zamontowanego
na statywie lub uchwycie w pozycji pionowej. Po włączeniu tej funkcji w aplikacji
Ronin, ruch gimbala może być kontrolowany poprzez przechylanie i obracanie telefonu
komórkowego.

Prędkość określa zależność między prędkością obrotową a kątem. Gdy prędkość jest
ustawiona na 50, stosunek kąta obrotu dla gimbala i telefonu komórkowego wynosi 1
do 1. Gimbal porusza się pod tym samym kątem co telefon komórkowy. Gdy prędkość
jest ustawiona na mniej niż 50, gimbal będzie się obracać wolniej niż ruch telefonu. Gdy
prędkość maksymalna jest ustawiona na wartość większą niż 50, obrót gimbala jest
szybszy niż telefonu komórkowego.

Smoothing (Płynność) pozwala użytkownikom kontrolować czułość gimbala. Im niższa
jest wartość płynności, tym bardziej wrażliwy jest ruch gimbala.

Recenter (Wycentrowanie): dotknij aby wycentrować gimbala.
Przycisk Shutter/Record (Migawka/nagrywaj): dotknij, aby zrobić zdjęcie lub nagrać lm.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

22

DJI RS 2 — instrukcja obsługi

Panorama

Funkcja Panorama pozwala użytkownikom na rejestrowanie serii połączonych ze sobą
zdjęć z precyzyjnym sterowaniem bazującym na typie matrycy, ogniskowej obiektywu,
ustawieniu nakładania się zdjęć i interwale.

Przed użyciem funkcji Panorama należy upewnić się, że kamera i gimbal są połączone
odpowiednim kablem sterującym kamery.

Overlap (Nakładanie się zdjęć): określa stopień nakładania się zdjęć na siebie podczas
generowania panoramy.

Interwał czasowy między zdjęciami powinien być dłuższy o jedną sekundę od czasu
otwarcia migawki, aby uniknąć rozmycia obrazu w przypadku długiej ekspozycji.

Po potwierdzeniu ustawień kamery zakres panoramy można ustawić przeciągając
białe kropki na mapie siatki, naciskając gimbal ręcznie lub używając wirtualnego
manipulatora. Całkowity zasięg objęty punktami końcowymi i zdjęciami potrzebnymi
do skomponowania panoramy wyświetlany jest nad mapą siatki. Zakres osi pochylenia
w Panoramie wynosi od -45° do +90°, aby uniknąć uchwycenia gimbala w kadrze,
podczas gdy oś obrotu pozwala na pełen obrót o 360°.

Naciśnij przycisk migawki/nagrywania, aby rozpocząć.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

23

DJI RS 2 — instrukcja obsługi

Timelapse

W funkcji Timelapse DJI RS 2 sprawia, że kamera rejestruje obrazy nieruchome w
ustawionym odstępie czasu i automatycznie przestaje po zakończeniu. Czas trwania
Timelapse i ilość klatek można ustawić tak, aby DJI RS 2 mógł obliczyć dokładną liczbę
wymaganych obrazów.

Poprzez włączenie trybu Push użytkownik może ręcznie regulować osie obrotu i
pochylenia przed uruchomieniem funkcji Timelapse. Użytkownicy mogą ręcznie
popchnąć DJI RS 2, aby zmienić orientację kamery i dostosować kadrowanie. Dotknij
ikony wirtualnego manipulatora, aby użyć go do ustawienia orientacji kamery.

Funkcja Motionlapse pozwala użytkownikom na ustawienie do pięciu punktów
orientacyjnych, tak aby kamera poruszała się w czasie trwania funkcji Timeapse.

Aby wyregulować położenie punktu orientacyjnego, należy ustawić kamerę w żądanej
pozycji i stuknąć ikonę + w celu potwierdzenia go. Za pomocą wirtualnego manipulatora
można również kontrolować oś obrotu, pochylenia i przechylenia.

Aby dodać kolejny punkt orientacyjny, przesuń gimbala do następnego punktu
orientacyjnego i naciśnij ikonę + nad mapą siatki. Następnie, aby usunąć punkt
orientacyjny, wybierz punkt i dotknij ikony kosza.

Po ustawieniu punktów orientacyjnych można albo dotknąć przycisku Preview (Podgląd),
aby upewnić się, że Motionlapse obejmuje wszystko, co chce użytkownik, albo stuknąć
przycisk migawki/nagrywania, aby rozpocząć wykonywanie zdjęć. Należy upewnić się,
że kamera i gimbal są połączone odpowiednim kablem sterującym kamery.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

24

DJI RS 2 — instrukcja obsługi

Track

Funkcja Track została opracowana do rejestrowania lmów z maksymalnie 10 punktami
orientacyjnymi. Użytkownik musi wybrać punkt orientacyjny ręcznie, przesuwając gimbal
lub używając wirtualnego joysticka. Parametr czasu trwania poniżej siatki wskazuje,
ile czasu zajmie przemieszczenie się gimbala z jednego punktu do drugiego. Czas
zatrzymania wskazuje, jak długo gimbal pozostanie stabilny w punkcie orientacyjnym
przed przejściem do następnego punktu.

NIE WOLNO naciskać spustu migawki aparatu podczas korzystania z funkcji
Track.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

25

DJI RS 2 — instrukcja obsługi

Kontroler do gier

Kontrolery PS4 DualShock i Xbox mogą być używane do sterowania gimbalem i
kamerą. Po podłączeniu kontrolera do urządzenia przenośnego i gimbala, użytkownicy
mogą sterować ruchami gimbala, fokusem i powiększeniem, a także nagrywać lmy,
wycentrować gimbal, robić zdjęcia i przełączać prole.

Prędkość i płynność drążków sterujących można regulować. Aby uzyskać optymalną
wydajność, w ustawieniach kamery należy ustawić wartość fokus w zakresie 10. Wymagane
są: iOS 13 lub nowszy, Android 9.0 lub nowszy oraz aplikacja Ronin wer. 1.4.0 lub nowsza.

Dotknij przycisku How to Use (Jak używać), aby dowiedzieć się więcej o kontrolerze do gier.

Regulacja wyrównania

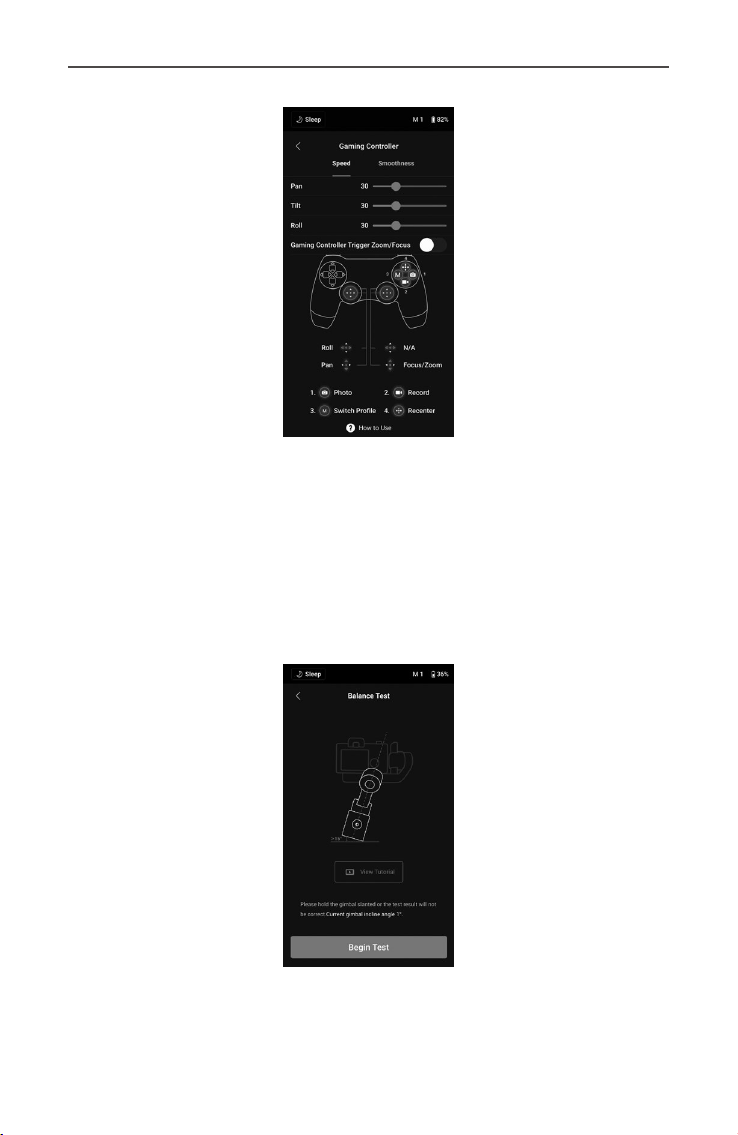

Naciśnij przycisk Begin Test (Rozpocznij test), a DJI RS 2 sprawdzi stan wyrównania i
poda wynik dla każdej osi. Przed wykonaniem testu wyrównania należy upewnić się,
że gimbal nie jest w żaden sposób zablokowany i postępować zgodnie z instrukcjami
wyświetlanymi na ekranie.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

26

DJI RS 2 — instrukcja obsługi

Parametry silnika

Auto Tune (Autostrojenie): wartość sztywności jest określana na podstawie obciążenia
gimbala. Użyj opcji autostrojenia, aby uzyskać wartość sztywności automatycznie po
wyrównaniu.

Dotknij przycisku Auto Tune (Autostrojenie), a DJI RS 2 automatycznie obliczy wynik na
podstawie masy gimbala. Alternatywnie, naciśnij i przytrzymaj przycisk M oraz spust
jednocześnie przez cztery sekundy, aby rozpocząć autostrojenie bez użycia aplikacji.

Proces autostrojenia trwa od około 15 do 30 sekund. Po autostrojeniu, w dolnej części
ekranu można zobaczyć szczegółową diagnostykę silnika. Jeśli gimbal jest właściwie
wyrównany, wartość mocy silników powinna być w zakresie ±5. Jeśli pobór mocy na
danej osi stale wykracza poza ten zakres, należy sprawdzić wyrównanie mechaniczne
DJI RS 2.

Stiness (Sztywność): regulacja sztywności silnika pozwala na precyzyjne dostrojenie
mocy pobieranej przez silniki w trakcie ich reakcji i zrównoważenie ciężaru na każdej
osi. Upewnij się, że zostawiasz dodatkowy margines, aby zapewnić stabilność w każdej
sytuacji. Jeśli wartość sztywności jest zbyt wysoka, gimbal może się trząść, a jeśli
wartość jest zbyt niska, będzie to miało wpływ na jego wydajność.

W przypadku korzystania z funkcji autostrojenia należy upewnić się, że trzy

osie są odblokowane i że DJI RS 2 jest umieszczony na stabilnej powierzchni
w trybie pionowym lub podwieszanym.

Przy każdej zmianie kamery lub obiektywu należy upewnić się, że gimbal jest

wyważony, a wartości sztywności są odpowiednio dostrojone.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

27

DJI RS 2 — instrukcja obsługi

Prol użytkownika

Można ustawić i zapisać trzy prole użytkownika.
Tryb Follow (Podążanie): wybierz spośród opcji Pan and Tilt (Przesuwanie i pochylanie),

Follow (Podążanie), FPV, Customized (Niestandardowe) oraz 3D Roll 360.
Speed (Prędkość): określa, jak szybko kamera porusza się podczas przekładania

sygnału wejściowego na ruch obrotowy, pochylenie lub przechylenie.
Deadband (Martwe pasmo): określa, jaki ruch gimbal toleruje przed przełożeniem

sygnału wejściowego na obrót, pochylenie i przechylenie.
Push (Pchnięcie): Po włączeniu funkcji Push (Pchnięcie) oś gimbala może zostać

ręcznie przesunięta do żądanej pozycji.

Ustawienia sterowania

Kanały

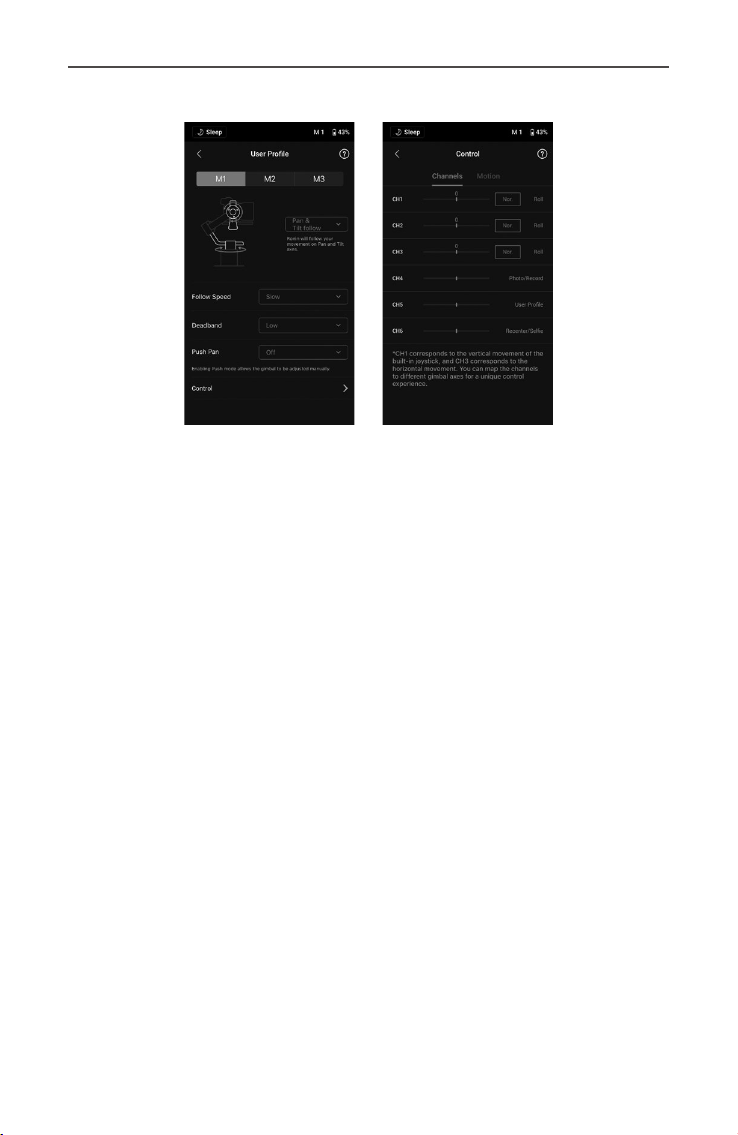

Wskaźnik kanału dostarcza informacje zwrotne podczas konguracji zdalnej obsługi.
Kanały obrotu, pochylenia i przechyłu mogą być ponownie przypisane, a każda oś
może być również odwrócona. Normal (Normalne) oznacza, że kierunek ruchu jest taki
sam jak manipulatora. Inverted (Odwrócone) oznacza, że kierunek ruchu jest odwrotny
od manipulatora.

Przy użyciu manipulatora można sterować tylko CH1 i CH3, które są domyślnie
przypisane do osi nachylenia i obrotu. Przypisanie kanałów można dostosować do
własnych potrzeb, dotykając nazwy osi po prawej stronie ekranu.

Ruch

Sterowanie manipulatorem można ustawić poprzez regulację martwego pasma,
maksymalnej prędkości, płynności i punktów końcowych dla każdej osi. Istnieją trzy
domyślne prole dla każdego ustawienia.

Deadband (Martwe pasmo): gdy ta wartość wzrośnie, konieczny będzie większy ruch
drążka, aby przełożyć go na rzeczywisty ruch gimbala.

Max Speed (Prędkość maksymalna): umożliwia regulację zdalnie sterowanej prędkości
obrotowej.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

28

DJI RS 2 — instrukcja obsługi

02:30

800

1/800

F 2.8F 2.8

100100

Smoothing (Płynność) pozwala kontrolować czułość gimbala. Im niższa jest wartość
płynności, tym bardziej wrażliwy jest ruch gimbala.

Endpoint (Punkt końcowy): ogranicza zakres obrotu gimbala poprzez ustawienie
punktów końcowych. Oś obrotowa ma pierścień ślizgowy, który umożliwia ciągły
obrót DJI RS 2, gdy punkty końcowe są ustawione na 180°. Na osi nachylenia można
ustawić punkty końcowe zgodnie z wymaganiami. Niektóre dłuższe obiektywy mogą
uderzyć w ramę gimbala. Aby temu zapobiec należy ustawić kąt punktu końcowego.

Stan

Ustawienia

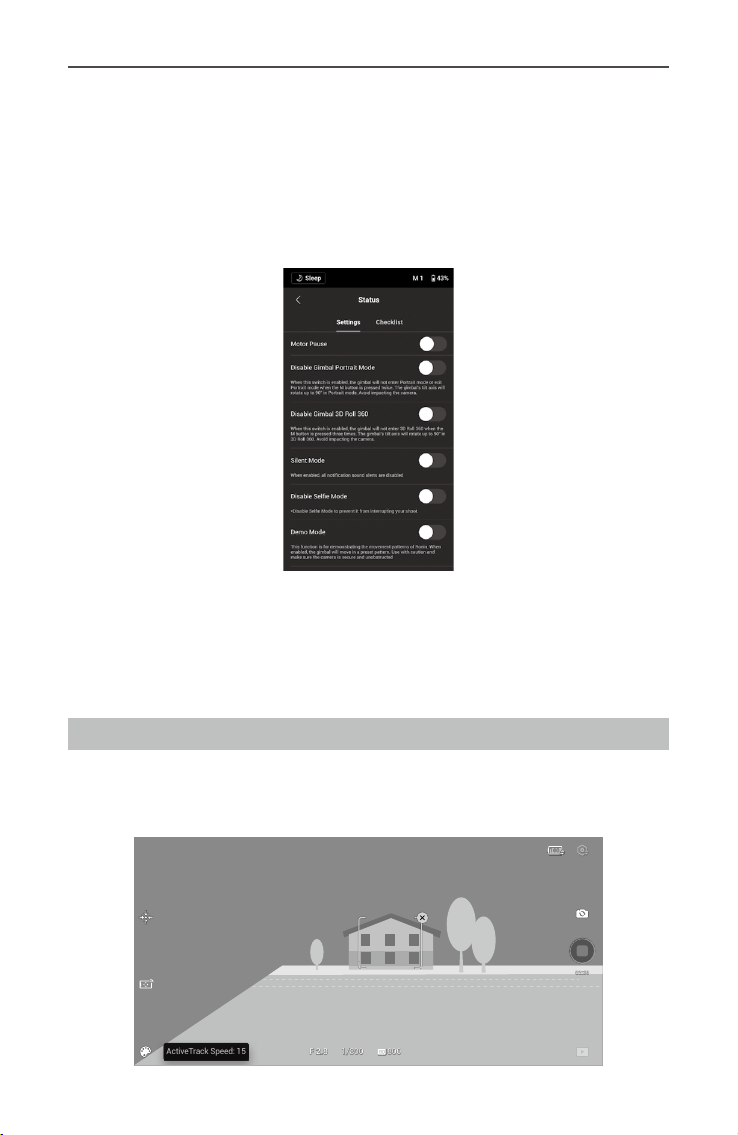

Użyj więcej funkcji, takich jak pauza silnika, wyłączenie trybu portretowego gimbala, tryb
cichy, kalibracja systemu, kalibracja zaawansowana i przywracanie ustawień gimbala.

Lista kontrolna

Gdy stan gimbala jest nieprawidłowy, informacja o stanie jest wyświetlana tutaj.

Przesyłanie obrazu

Po zamontowaniu systemu przesyłania obrazu DJI Ronin RavenEye dotknij przycisku
Connect to RavenEye (Połącz z RavenEye) na ekranie głównym aplikacji Ronin, aby
skorzystać z funkcji przesyłania obrazu.

02:30

ActiveTrack Speed: 15

800

1/800

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

29

DJI RS 2 — instrukcja obsługi

Korzystanie z ActiveTrack 3.0
Podczas śledzenia osoby zaleca się wybranie i potwierdzenie osoby znajdującej się

na środku obrazu kamery poprzez jednokrotne naciśnięcie spustu. Podczas śledzenia
obiektu, zaleca się jego zaznaczenie i potwierdzenie poprzez przeciągnięcie wokół
niego ramki w celu lepszego rozpoznania. Gimbal zaczyna śledzić po pomyślnym
rozpoznaniu obiektu.

Przy użyciu ActiveTrack należy ustawić odpowiednią prędkość. Obiekty mogą zostać
utracone, jeśli prędkość jest ustawiona zbyt wysoko, a stabilizacja może zostać
naruszona, jeśli prędkość jest ustawiona zbyt nisko.

W celu uzyskania optymalnej wydajności zaleca się ustawienie prędkości ActiveTrack
na 20, gdy używany jest obiektyw o ogniskowej odpowiadającej 24 mm (testowano z
Sony α7 III). Zwiększ prędkość ActiveTrack, gdy używany jest obiektyw o równoważnej
ogniskowej mniejszej niż 24 mm. Zmniejsz prędkość ActiveTrack, gdy używany jest
obiektyw o równoważnej ogniskowej większej niż 24 mm.

Dotknij , aby użyć wirtualnego manipulatora lub funkcji Force Mobile.

Więcej informacji można znaleźć w podręczniku użytkownika systemu transmisji
obrazu DJI Ronin RavenEye.

Tryby pracy

W DJI RS 2 dostępne są cztery tryby pracy: Upright (Wyprostowany), Underslung
(Podwieszany), Flashlight (Latarka) i Briefcase (Aktówka).

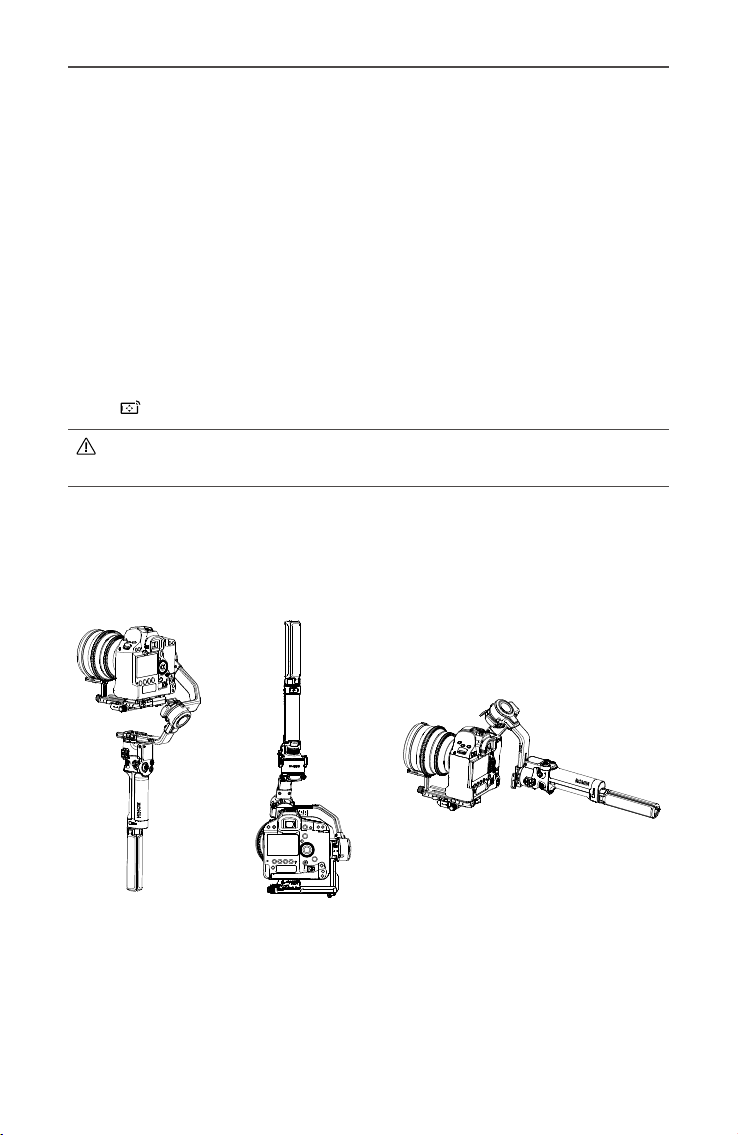

Tryb latarkiTryb podwieszanyTryb wyprostowany

Funkcja 3D Roll 360 jest dostępna w przypadku używania DJI RS 2 w trybie latarki.
Pierścień ślizgowy na osi obrotu umożliwia DJI RS 2 ciągły obrót. 3D Roll 360 może
być używany z uchwytem w każdej orientacji.

Naciśnij przycisk M trzy razy, aby wejść lub wyjść z funkcji 3D Roll 360 lub przejdź do prolu
użytkownika w aplikacji Ronin, aby włączyć lub wyłączyć 3D Roll 360. Pchnij manipulator w

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

30

DJI RS 2 — instrukcja obsługi

lewo lub w prawo, aby rozpocząć działanie 3D Roll 360. Pchnij manipulator w lewo lub w
prawo dwa razy w krótkim odstępie czasu, aby uruchomić automatyczny obrót.

Podczas automatycznego obracania: gdy uchwyt jest w pozycji poziomej, należy
dwukrotnie nacisnąć spust, a kamera zatrzyma się w pozycji pionowej. Naciśnij spust
trzy razy, a kamera zatrzyma się w pozycji odwróconej do góry nogami. Gdy uchwyt jest
ustawiony pionowo, należy dwukrotnie nacisnąć spust, a kamera zatrzyma się pod kątem
0° w osi obrotu z obiektywem skierowanym ku górze. Po trzykrotnym naciśnięciu spustu
kamera zatrzyma się w kącie obrotu 180° stopni z obiektywem skierowanym ku górze.

Ustaw maksymalną prędkość i płynność dla funkcji 3D Roll 360 w ustawieniach
sterowania w profilu użytkownika aplikacji Ronin. Należy pamiętać, że podczas
korzystania z funkcji 3D Roll 360 nie są dostępne wartości Speed (Prędkość) i
Deadband (Martwe pasmo).

DJI RS 2 można używać w trybie Aktówki po zamocowaniu uchwytu aktówki oraz
rozłożonego uchwytu/trójnogu. Uchwyt aktówki można zamontować do dowolnego
portu RSA/NATO. Zamocuj uchwyt aktówki jak pokazano na ilustracji. Upewnij się, że
pokrętło jest dokręcone.

2

1

4

3

Podczas mocowania uchwytu aktówki po drugiej stronie, kąt rozłożonego
uchwytu/trójnogu musi zostać ustawiony poprzez poluzowanie śruby na
uchwycie aktówki.

Aktualizacja oprogramowania sprzętowego

Aktualizacja oprogramowania sprzętowego za pomocą aplikacji Ronin. Po pojawieniu
się nowego oprogramowania sprzętowego na ekranie zostanie wyświetlone
powiadomienie. Postępuj zgodnie z instrukcjami na ekranie, aby zaktualizować
oprogramowanie sprzętowe.

Konserwacja

DJI RS 2 nie jest wodoszczelny. Należy go chronić przed pyłem i wodą podczas
użytkowania. Po użyciu zaleca się przetrzeć DJI RS 2 miękką, suchą szmatką. NIE
WOLNO rozpylać żadnych płynów czyszczących na DJI RS 2.

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

31

Dane techniczne

Port akcesoriów

Urządzenie
zewnętrzne

Parametry pracy

Charakterystyka
mechaniczna i

elektryczna

Moc wejściowa

Połączenia Bluetooth 5.0, port zasilania (USB-C)
Wymagania

aplikacji Ronin

Języki interfejsu
ekranowego

Obciążenie (wartość
referencyjna)

Maksymalna
kontrolowana
prędkość obrotowa

Zakres
mechaniczny
punktu końcowego

Częstotliwość
Bluetooth

Moc nadajnika
Bluetooth

Temperatura pracy Od -20 do 45℃ (od -4 do 113°F)

Waga

Wymiary

Porty RSA/NATO
Otwory na śruby UNC 1/4"-20
Zimna stopka
Port przesyłania obrazu/silnika fokusa (USB-C)
Port silnika fokusa (USB-C)
Port sterowania kamerą RSS (USB-C)

Model: BG30-1950mAh-15,4V
Typ: LiPo 4S
Pojemność: 1950 mAh
Energia: 30,03 Wh
Napięcie: 12–17,6 V
Maks. Czas pracy: ok. 12 h
Czas ładowania: Około 1,5 h (przy użyciu ładowarki USB o

mocy 24 W)
Zakres temperatur ładowania: od 5 do 40°C (od 41 do 104°F)
Wejście USB: 5V/2A, 9V/2A, 12V/2A, 15V/1,6A

System iOS 11.0 lub nowszy
System Android 7.0 lub nowszy

Chiński (uproszczony), angielski, chiński (tradycyjny),
niemiecki, francuski, koreański, japoński, hiszpański,
brazylijski portugalski, rosyjski, tajski.

4,5 kg (używanie ręczne)

Oś obrotu: 360°/s
Oś pochylenia: 360°/s
Oś przechylania: 360°/s
Oś obrotu: ciągły obrót 360°
Oś przechylania: od -95° do +240°
Oś pochylenia: od -112° do +214°

2,4–2,4835 GHz

<8 dBm

Gimbal: około 960 g (2,12 lbs) (bez płytek szybkiego
zwalniania i płytki do mocowania kamery)

Płytka do mocowania kamery: około 150 g (0,33 lbs)
Uchwyt BG30: około 265 g (0,58 lbs)
Rozłożony uchwyt/trójnóg: około 226 g (0,50 lbs)
Górna i dolna płyta szybkiego zwalniania: około 105 g

(0,23 lbs)

Gimbal (złożony): 260×265×70 mm (bez uchwytu)
Gimbal (rozłożony): 410×260×195 mm (z uchwytem, bez
rozłożonego uchwytu/trójnogu)

© 2020 DJI OSMO Wszelkie prawa zastrzeżone.

32

Treść ta może ulec zmianie.

Pobierz najnowszą wersję z

http://www.dji.com/rs-2

Jeśli masz jakiekolwiek pytania dotyczące tego dokumentu, skontaktuj się z
rmą DJI, wysyłając wiadomość na adres [e-mail].

RONIN jest znakiem towarowym rmy DJI OSMO.
Copyright © 2020 DJI OSMO Wszelkie prawa zastrzeżone.
