DJI FPV Users guide

Manual do Usuário

v1.0 03.2021

Pesquisa de palavras-chave

Pesquise palavras-chave como “bateria” e “instalação” para localizar um tópico. Se estiver usando o Adobe Acrobat Reader para ler este documento, pressione Ctrl+F no Windows ou Command+F no Mac para iniciar uma pesquisa.

Navegação para um tópico

Visualize uma lista completa de tópicos no índice. Clique em um tópico para navegar até a respectiva seção.

Impressão deste documento

Este documento suporta impressão em alta resolução.

Como usar este Manual

Legenda

Advertência Importante Dicas Referência

Leia antes do primeiro voo

Leia os documentos a seguir antes de usar o DJITM FPV.

1. Manual do Usuário

2. Guia de início rápido

3. Isenção de Responsabilidade e Diretrizes de Segurança

Recomenda-se assistir a todos os vídeos tutoriais no site ocial da DJI e ler a Isenção de Responsabilidade e

Diretrizes de Segurança antes do primeiro uso. Prepare-se para seu primeiro voo analisando o Guia de Início Rápido e consulte o Manual do Usuário para obter mais informações.

Tutoriais em vídeo

Visite a página abaixo ou digitalize o código QR para assistir aos vídeos tutoriais que demonstram como utilizar o DJI FPV com segurança:

https://www.dji.com/dji-fpv/video

Baixe o aplicativo DJI Fly

Digitalize o código QR à direita para baixar o DJI Fly.

A versão Android do DJI Fly é compatível com Android v6.0 e posterior. A versão iOS do DJI Fly é compatível com iOS v11.0 e posterior.

* Para maior segurança, a altura de voo é restrita a 30 m, com alcance máximo de 50 m quando não estiver conectado

ou conectado ao aplicativo durante o voo. Isso se aplica ao DJI Fly e a todos os aplicativos compatíveis com as aeronaves DJI.

Baixe o aplicativo DJI Virtual Flight

Digitalize o código QR à direita para baixar o DJI Virtual Flight.

A versão iOS do DJI Virtual Flight é compatível com iOS v11.0 e posterior.

Baixe o DJI Assistant 2 (série DJI FPV)

Baixe o DJI ASSISTANTTM 2 (série DJI FPV) em https://www.dji.com/dji-fpv/downloads.

A faixa de temperatura de funcionamento deste produto varia de 0° a 40 °C. Não cumpre com os padrões de temperatura de funcionamento para uso militar (de -55° a 125 °C), exigidos para resistir a variações ambientais intensas. Utilize o produto corretamente e somente em aplicações que atendam aos requisitos de alcance da temperatura de funcionamento dessa classe.

Conteúdo

Como usar este Manual 3

Perl do produto 6

Aeronave 16

Legenda 3

Leia antes do primeiro voo 3

Tutoriais em vídeo 3

Baixe o aplicativo DJI Fly 3

Baixe o aplicativo DJI Virtual Flight 3

Baixe o DJI Assistant 2 (série DJI FPV) 3

Introdução 6

Preparo da aeronave 7

Preparo dos Goggles 8

Preparo do controle remoto 10

Diagrama 10

Vinculação 14

Ativação 15

Modos de voo 16

Indicador de status da aeronave 17

Retorno à base (RTH) 18

Sistemas visuais e sistema de detecção por infravermelho 20

Caixa-preta 23

Hélices 23

Bateria de Voo Inteligente 25

Estabilizador e câmera 29

Goggles 31

Fonte de alimentação 31

Operação 32

Tela inicial 32

Barra do menu 34

Controle remoto 39

Operação 39

Zona de transmissão ideal 43

Ajuste do pino 44

Aplicativo DJI Fly 45

DJI FPV

Manual do Usuário

Voo 47

Requisitos ambientais de voo 47

Limites de voo e zonas GEO 47

Lista de vericação pré-voo 48

Partida e parada dos motores 49

Teste de voo 50

Manutenção 51

Goggles 51

Aeronave 52

Apêndice 61

Especicações 61

Calibração da bússola 65

Atualização do rmware 66

Informações de pós-vendas 66

Perl do produto

Introdução

O DJI FPV é composto por uma aeronave, Goggles e controle remoto, todos com tecnologia O3 da DJI, que oferece transmissão de vídeo com um alcance de transmissão máximo de 10 km, taxa de bits de até 50 Mbps e latência mínima de ponta a ponta de até 28 ms. O DJI FPV funciona em 2,4 GHz e 5,8 GHz e é capaz de selecionar o melhor canal de transmissão automaticamente. O recurso anti-interferência aprimorado melhora muito a suavidade e a estabilidade da transmissão de vídeo, proporcionando uma experiência de voo integrada e envolvente.

Com um sistema visual frontal e inferior, além de sistema de detecção por infravermelho, a aeronave é capaz de fazer voo estacionário e voar em ambientes internos e externos, e consegue iniciar o Retorno à base (RTH) automaticamente. Com estabilizador e uma câmera com sensor de 1/2,3 pol., a aeronave grava de forma estável vídeos em 4K 60 qps ultra-HD e tira fotos em 4K. A aeronave alcança velocidade máxima de voo de 140 km/h e tempo máximo de voo de aproximadamente 20 minutos.

Os Goggles DJI FPV V2 são equipados com exibição de alto desempenho e são compatíveis com visor HD 810p 120 qps e transmissão de áudio em tempo real. Ao receber o sinal de vídeo da aeronave, os usuários podem desfrutar, em tempo real, de uma visão em primeira pessoa da experiência aérea. Os Goggles contam com tempo de execução máximo de aproximadamente 1 hora e 50 minutos quando utilizados com a bateria

dos Goggles DJI FPV, à temperatura ambiente de 25 °C e brilho da tela denido como 6.

O controle remoto 2 do DJI FPV é equipado com uma variedade de botões de função que podem ser utilizados para controlar a aeronave e operar a câmera. O tempo máximo de execução do controle remoto é aproximadamente 9 horas.

Aeronave

Goggles Controle remoto

O controle remoto é capaz de atingir sua distância de transmissão máxima (FCC) em uma área aberta, sem interferência eletromagnética, com a aeronave a uma altitude de aproximadamente 120 m (400 pés). A distância de transmissão máxima refere-se à distância máxima que a aeronave ainda pode enviar e receber transmissões. Não se refere à distância máxima que a aeronave pode voar em um único voo.

A latência de ponta a ponta é o tempo total entre a entrada do sensor da câmera à exibição na tela. O DJI FPV pode atingir sua latência mínima no modo de baixa latência (810p 120 qps) em uma área aberta, sem interferência eletromagnética.

O tempo máximo de voo foi testado em ambiente sem vento, voando a 40 km/h consistentemente, enquanto a velocidade máxima de voo foi testada no modo manual em altitude a nível do mar, sem vento. Estes valores são apenas para referência. A velocidade máxima de voo da aeronave varia de acordo com regulamentos nacionais e regionais.

DJI FPV

Manual do Usuário

5,8 GHz não é suportado em algumas regiões. Esta banda de frequência será desativada automaticamente quando a aeronave for ativada ou conectada ao DJI Fly nessas regiões. Observe as leis e regulamentações locais.

O uso dos Goggles não satisfaz a exigência de operação na linha de visão (VLOS). Alguns países

ou regiões requerem um observador visual para auxiliar na observação do voo. Certique-se de

cumprir os regulamentos locais ao usar os Goggles.

Preparo da aeronave

1. Remova o protetor de estabilizador da câmera.

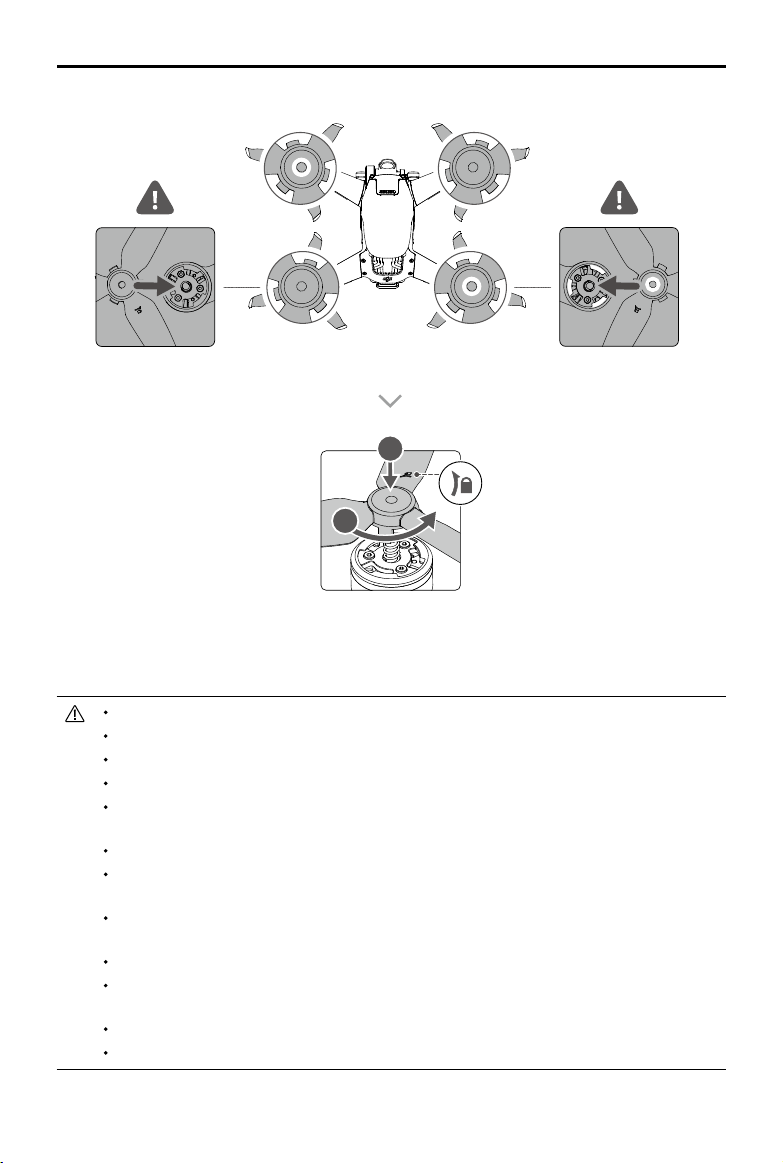

2. Conecte as hélices. Hélices com e sem marcações indicam direções de rotação diferentes. Prenda as hélices com marcas

nos motores com marcas e as hélices sem marcas nos motores sem marcas. Segure o motor, pressione a hélice para baixo e gire na direção marcada na hélice até que ela salte e trave no lugar correto.

B A

DJI FPV

3. Para garantir a segurança, antes do envio, todas as baterias de voo inteligente são colocadas no modo

Manual do Usuário

Hibernação. Retire a Bateria de Voo Inteligente e use o carregador fornecido para carregar e ativar as Baterias de Voo Inteligente pela primeira vez. Demora aproximadamente 50 minutos para carregar completamente uma Bateria de Voo Inteligente.

Recomenda-se instalar um protetor de estabilizador para proteger o estabilizador quando a aeronave não estiver em uso.

Certique-se de que o protetor de estabilizador tenha sido retirado antes de ligar a aeronave. Caso

contrário, isso pode afetar o autodiagnóstico da aeronave.

Preparo dos Goggles

1. Instale as quatro antenas nos orifícios de montagem na frente dos Goggles. Certifique-se de que as antenas estejam devidamente instaladas.

DJI FPV

2. Prenda a alça ao acessório da faixa para a cabeça na parte superior e nas laterais dos Goggles.

3. Use o cabo de alimentação incluso para conectar a entrada de alimentação dos Goggles à bateria.

4. Alinhe as lentes sobre os olhos e puxe a faixa para a cabeça para baixo. Ajuste o tamanho da faixa para a

Manual do Usuário

cabeça até que os Goggles ajustem-se de forma segura e confortável em seu rosto e cabeça.

5. Gire o controle deslizante de distância interpupilar (DIP) para ajustar a distância entre as lentes até que as imagens estejam devidamente alinhadas.

58 a 70 mm

Os Goggles podem ser utilizados em cima de óculos.

NÃO use a bateria dos Goggles para alimentar outros dispositivos móveis.

DJI FPV

Manual do Usuário

Preparo do controle remoto

1. Remova os pinos de controle dos encaixes de armazenamento no controle remoto e parafuse-os.

2. Desdobre as antenas.

Diagrama

Aeronave

1. Hélices

2. Motores

3. LED frontal

4. Trens de pouso (antenas

integradas)

5. LED dos braços da estrutura

6. Estabilizador e câmera

7. Indicador de status da aeronave

8. Sistema visual inferior

9. Sistema de detecção por

10. Luz auxiliar inferior

11. Bateria de Voo Inteligente

12. Fivelas da bateria

17 18

infravermelho

13. Botão Liga/desliga

14. LEDs de nível da bateria

15. Entrada de alimentação

16. Sistema visual frontal

17. Entrada USB-C

18. Compartimento de cartão microSD

DJI FPV

Goggles

Manual do Usuário

1. Antenas

2. Capa frontal

3. Botões de ajuste de canal

4. Exibição de canal

5. Entrada USB-C

6. Compartimento de cartão microSD

7. Entrada de ar

8. Controle deslizante de DIP

1718

9. Acessório da faixa para a cabeça

10. Acolchoamento de espuma

11. Lente

12. Orifício de ventilação

13. Botão de Gravação/Obturador

Pressione uma vez para tirar fotos ou iniciar/parar a gravação. Pressione e segure para alternar entre os

modos Foto e Vídeo.

14. Botão Voltar

Pressione para retornar ao menu anterior ou sair do modo atual.

15. Botão 5D

Alterne o botão para percorrer o menu. Pressione o botão para conrmar.

Na tela principal, alterne para a esquerda ou direita para ajustar o brilho da tela e alterne para cima ou

para baixo para ajustar o volume. Pressione o botão para entrar no menu.

16. Entrada de áudio/AV-IN

17. Entrada de alimentação (DC5,5 × 2,1)

18. Botão de vinculação

8 13

DJI FPV

Manual do Usuário

Controle remoto

1. Botão Liga/desliga

Pressione uma vez para vericar o nível da bateria. Pressione uma vez, depois pressione novamente e

segure para ligar ou desligar o controle remoto.

2. LEDs de nível da bateria

Exibe o nível atual da bateria do controle remoto.

3. Acessório para cordão de segurança

4. Botão C1 (personalizável)

A função deste botão pode ser ajustada nos Goggles. Por padrão, pressione uma vez para ajustar ou

desativar a Virada coordenada (Modo S). Pressione duas vezes para ativar ou desativar o sinal sonoro ESC.

5. Pinos de controle

Utilizado para controlar os movimentos da aeronave. O modo dos pinos de controle pode ser denido nos

Goggles. Os pinos de controle são removíveis e fáceis de guardar.

6. Entrada USB-C

Para carregar e conectar o controle remoto ao computador.

7. Nicho de armazenamento dos pinos de controle

Para armazenar os pinos de controle.

8. Botão RTH/de pausa do voo

Pressione uma vez para fazer com que a aeronave trave e faça voo estacionário (somente quando os

sistemas de GPS ou visual inferior estiverem disponíveis). Mantenha pressionado o botão para iniciar o RTH. A aeronave retornará para o último Ponto de origem registrado. Pressione novamente para cancelar o RTH.

9. Botão do estabilizador

Controla a inclinação da câmera.

10. Interruptor do modo de voo

Alterne entre os modos Manual, Normal e Esportivo. O modo Manual é desabilitado por padrão e deve ser

habilitado nos Goggles.

11. Interruptor C2 (personalizável)

A função deste interruptor pode ser ajustada nos Goggles. Por padrão, alterne o interruptor para

centralizar o estabilizador e ajustar para cima e para baixo.

8 13

DJI FPV

Manual do Usuário

12. Botão Iniciar/Parar

Ao utilizar o modo Esportivo, pressione uma vez para ativar ou desativar o piloto automático.

Ao utilizar o modo Manual, pressione duas vezes para iniciar ou parar o motor.

Ao utilizar o modo Normal ou modo Esportivo, pressione uma vez para cancelar o RTH de baixa bateria

quando a contagem regressiva aparecer nos Goggles.

13. Botão de Gravação/Obturador

Pressione uma vez para tirar fotos ou iniciar/parar a gravação. Pressione e segure para alternar entre os

modos Foto e Vídeo.

14. Antenas

Retransmite sinais de controle da aeronave sem o uso de os.

15. Parafuso F1 de ajuste de resistência do pino direito (vertical)

Aperte o parafuso no sentido horário para aumentar a resistência vertical do pino correspondente. Afrouxe

o parafuso para diminuir a resistência vertical.

16. Parafuso F2 de ajuste da recentralização do pino direito (vertical)

Aperte o parafuso no sentido horário para desativar a recentralização vertical do pino correspondente.

Afrouxe o parafuso para ativar a recentralização vertical.

17. Parafuso F1 de ajuste de resistência do pino esquerdo (vertical)

Aperte o parafuso no sentido horário para aumentar a resistência vertical do pino correspondente. Afrouxe

o parafuso para diminuir a resistência vertical.

18. Parafuso F2 de ajuste da recentralização do pino esquerdo (vertical)

Aperte o parafuso no sentido horário para desativar a recentralização vertical do pino correspondente.

Afrouxe o parafuso para ativar a recentralização vertical.

DJI FPV

Manual do Usuário

Vinculação

Os dispositivos são todos vinculados antes do envio. A vinculação só é necessária na primeira utilização de um novo dispositivo. Siga as etapas abaixo para vincular a aeronave, os Goggles e o controle remoto:

1. Ligue a aeronave, os Goggles e o controle remoto.

2. Pressione o botão de vinculação nos Goggles. Os Goggles começarão a emitir um sinal sonoro contínuo.

3. Pressione e mantenha pressionado o botão Liga/desliga da aeronave até que os LEDs de nível da bateria pisquem em sequência.

4. Os LEDs de nível da bateria da aeronave carão acesos e exibirão o nível da bateria. Os Goggles param de

emitir sinal sonoro quando são vinculados com êxito e a exibição do vídeo é normal.

5. Pressione e mantenha pressionado o botão Liga/desliga da aeronave até que os LEDs de nível da bateria pisquem em sequência.

6. Pressione e mantenha pressionado o botão Liga/desliga do controle remoto até ouvir sinal sonoro contínuo e os LEDs de nível da bateria pisquem em sequência.

DJI FPV

Manual do Usuário

7. Quando vinculado com êxito, o controle remoto vai parar de emitir sinal sonoro e ambos os LEDs de nível

da bateria carão acesos e exibirão o nível da bateria.

Certifique-se de que os Goggles e o controle remoto estejam a 0,5 m da aeronave durante a vinculação.

A aeronave deve ser vinculada aos Goggles antes do controle remoto.

Ativação

O DJI FPV deve ser ativado antes do primeiro uso. Certifique-se de que todos os dispositivos estejam vinculados após ligar a aeronave, os Goggles e o controle remoto. Conecte a entrada USB-C dos Goggles ao dispositivo móvel, execute o DJI Fly e siga as instruções para ativar. É necessário estar conectado à internet para ativar o produto.

DJI Fly

App

Pressione uma vez, depois pressione novamente e segure para ligar e desligar os dispositivos.

Aeronave

O DJI FPV é composto por controlador de voo, estabilizador e câmera, sistema de downlink de vídeo, sistema visual, sistema de propulsão e uma Bateria de Voo Inteligente.

Modos de voo

O DJI FPV tem três modos de voo, além de um quarto modo de voo para o qual a aeronave muda em determinados cenários. Use o interruptor do modo de voo no controle remoto para alternar entre os modos de voo.

Modo Normal: a aeronave utiliza GPS e os sistemas visuais frontal e inferior, além do sistema de detecção por infravermelho para localização e estabilização. A aeronave utilizará GPS para se localizar quando o sinal do GPS estiver forte e utilizará o sistema visual inferior para localização e estabilização quando as condições de

iluminação forem sucientes. Quando o sistema visual inferior estiver habilitado e as condições de iluminação forem sucientes, o ângulo máximo de altitude de voo será de 25° e a velocidade máxima de voo será de 15 m/s.

Modo Esportivo: a aeronave utiliza GPS e o sistema visual inferior para posicionamento. No modo Esportivo, as respostas da aeronave são otimizadas para agilidade e velocidade, tornando-a mais ágil em relação aos movimentos dos pinos de controle. A velocidade máxima de voo é de 27 m/s, a velocidade de ascensão máxima é de 15 m/s e a velocidade de descensão máxima é de 10 m/s.

Modo Manual: modo clássico de controle da aeronave FPV com a maior capacidade de manobra, que pode ser usado para corrida e voo livre. No modo Manual, todas as funções de assistência de voo, tal como estabilização automática, são desabilitadas e competência em controle é necessária. O pino do acelerador pode ser ajustado neste modo.

No modo Normal ou modo Esportivo, quando o sistema visual inferior estiver indisponível ou desativado e quando o sinal do GPS estiver fraco ou a bússola estiver sofrendo interferência, a aeronave não poderá se posicionar ou frear automaticamente, o que aumenta o risco de possíveis riscos de voo. Neste momento, a aeronave pode ser mais facilmente afetada pelos arredores. Fatores ambientais, como vento, podem resultar

em inclinação horizontal, podendo representar um perigo, especialmente ao voar em espaços connados.

Ao usar o modo Manual, mova os pinos do controle remoto para controlar diretamente o

acelerador e a atitude da aeronave. A aeronave não apresenta funções de auxílio ao voo, tal

como estabilização automática, e pode atingir qualquer atitude. Apenas pilotos experientes devem usar o modo Manual. Deixar de operar adequadamente neste modo é um risco à segurança e pode até causar a queda da aeronave.

O modo Manual é desabilitado por padrão. Certifique-se de que a chave esteja definida para o modo Manual nos Goggles antes de mudar para o modo Manual. A aeronave permanecerá no

modo Normal ou no modo Esportivo se a chave não estiver congurada para o modo Manual nos Goggles. Vá até Settings (Congurações), Control (Controle), Remote Control (Controle remoto) e, em seguida, Button Customization (Personalização dos botões) e dena o Custom Mode (modo

personalizado) como modo Manual. Antes de usar o modo Manual, é recomendado ajustar o parafuso na parte traseira do pino do

acelerador para que o pino não recentralize e praticar voo no modo usando o DJI Virtual Flight. Ao usar o modo Manual pela primeira vez, a atitude máxima da aeronave será limitada. Depois de

se familiarizar com o modo Manual de voo, a restrição de atitude pode ser desativada nos Goggles. Vá até Settings, Control, Remote Control, RC Exp (“Experiência do controle remoto”) e, em seguida, M Mode Attitude Limit (“Limite de atitude no modo M”).

A velocidade máxima da aeronave e a distância de frenagem são signicativamente maiores no modo

Esportivo. Uma distância de frenagem mínima de 30 m é necessária em condições sem vento. A velocidade de descensão é significativamente maior no modo Esportivo. Uma distância de

frenagem mínima de 10 m é necessária em condições sem vento. A capacidade de resposta da aeronave é significativamente maior no modo Esportivo, o que

signica que um pequeno movimento dos pinos de controle no controle remoto será convertido

em uma grande distância de percurso da aeronave. Fique atento e mantenha espaço de manobra adequado durante o voo.

DJI FPV

Manual do Usuário

Indicador de status da aeronave

O DJI FPV tem LEDs frontais, LED do braço da estrutura e indicador de status da aeronave.

Indicador de status da aeronave

LED do braço da estrutura

LED frontal

O LED frontal mostra a orientação da aeronave e o LED do braço da estrutura existe para decoração. Os LEDs

cam azuis sólidos quando a aeronave é ligada. As cores e os métodos de iluminação do LED frontal e do LED

do braço da estrutura podem ser personalizados nos Goggles.

Os indicadores de status da aeronave exibem o status do sistema de controle de voo da aeronave. Consulte a tabela abaixo para mais informações sobre indicadores de status da aeronave.

Descrição do indicador de status da aeronave

Estados normais

Pisca em vermelho, amarelo e verde,

×2

Estados de aviso

—

alternadamente

Pisca em roxo lentamente Aquecimento

Pisca em verde lentamente GPS ativado

Pisca em verde duas vezes repetidamente

Pisca em amarelo lentamente

Pisca em verde rapidamente Frenagem

Pisca em amarelo rapidamente Perda de sinal do controle remoto

Pisca em vermelho lentamente Nível baixo de bateria

Pisca em vermelho rapidamente Bateria extremamente fraca

Pisca em vermelho Erro de UMI

Aceso em vermelho Erro crítico

Pisca em vermelho e amarelo alternadamente

Ligado e realizando testes de autodiagnóstico

Sistemas visuais frontal e inferior ativados

GPS e sistemas visuais frontal e inferior desativados

Necessário calibração da bússola

DJI FPV

Manual do Usuário

Retorno à base (RTH)

A função Retorno à base (RTH) retorna a aeronave para o último Ponto de origem registrado quando o sinal de GPS estiver forte. Há três tipos de RTH: Smart RTH, RTH de baixa bateria e RTH à prova de falhas. Se a aeronave registrou o Ponto de origem com sucesso e o sinal do GPS estiver forte, o RTH será acionado quando o Smart RTH for iniciado, o nível da bateria da aeronave estiver baixo ou o sinal entre o controle remoto e a aeronave for perdido. O RTH também será acionado em outros cenários anormais, como se houver perda de transmissão de vídeo.

Descrição

Ponto de

origem

GPS

O Ponto de origem padrão é o primeiro local em que a aeronave recebeu sinal do GPS forte ou moderadamente forte (quando o ícone estiver em branco). O

indicador de status da aeronave piscará rapidamente na cor verde e um aviso

aparecerá nos Goggles para conrmar que o Ponto de origem foi registrado.

Smart RTH

Se o sinal do GPS for forte o suciente, o Smart RTH pode ser usado para trazer a aeronave de volta para o

Ponto de origem. Pressionar e segurar o botão RTH no controle remoto inicia o Smart RTH. Saia do Smart RTH pressionando o botão RTH.

RTH de baixa bateria

Quando o nível da Bateria de Voo Inteligente estiver muito baixo e não houver energia suciente para retorno à base, pouse a aeronave o mais rápido possível. Caso contrário, a aeronave cairá quando car sem energia,

resultando em danos à aeronave e outros possíveis perigos.

Para evitar perigos desnecessários devido à energia insuciente, o DJI FPV determinará de forma inteligente se o nível da bateria atual for suciente para retorno ao Ponto de origem de acordo com a localização atual.

O RTH de baixa bateria é acionado quando a Bateria de Voo Inteligente estiver esgotada ao ponto de afetar o retorno seguro da aeronave.

O procedimento de RTH pode ser cancelado ao pressionar o botão RTH no controle remoto. Se o procedimento RTH for cancelado após um aviso de nível da bateria fraca, a Bateria de Voo Inteligente pode

não ter carga suciente para a aeronave pousar em segurança, o que pode fazer a aeronave bater ou perder-

se. A aeronave pousará automaticamente se o nível da bateria atual puder durar somente até que ela consiga

pousar a partir da altitude atual. O pouso automático não pode ser cancelado, mas o controle remoto pode ser usado para alterar a direção da aeronave durante o processo de pouso.

RTH à prova de falhas

Se o Ponto de origem tiver sido registrado com sucesso e a bússola estiver funcionando normalmente, o RTH à prova de falhas será ativado automaticamente após o sinal do controle remoto ser perdido por mais de 3,5 segundos.

A aeronave voará para trás por 50 m em sua rota de voo original e entrará no RTH de linha reta. A aeronave entra em RTH de linha reta se o sinal do controle remoto for restaurado durante o RTH à prova de falhas.

A resposta da aeronave quando o sinal sem fio é perdido pode ser alterada nos Goggles. A aeronave não executará RTH à prova de falhas se “pousar” ou “fazer voo estacionário” forem selecionados nas

congurações.

Outros cenários RTH

Se o sinal do link de vídeo for perdido durante o voo enquanto o controle remoto ainda puder controlar os

movimentos da aeronave, haverá uma noticação nos Goggles e o RTH será iniciado.

DJI FPV

Manual do Usuário

RTH (linha reta)

1. O Ponto de origem é gravado.

2. RTH é acionado.

3. A aeronave pousa imediatamente se ela estiver a menos de 5 m do Ponto de origem quando o RTH começar.

Se a aeronave estiver a mais de 5 m e a menos de 50 m do Ponto de origem quando o RTH começar, ela

retornará à base na altitude atual, a uma velocidade horizontal máxima de 3 m/s.

Se a aeronave estiver a mais de 50 m do Ponto de origem quando o RTH começar, ela subirá à altitude de

RTH e retornará à base a uma velocidade de 13,5 m/s. Se a altitude atual for maior que a altitude RTH, a aeronave voará até o Ponto de origem na altitude atual.

4. Após chegar ao Ponto de origem, a aeronave pousa e desliga seus motores.

Para evitar obstáculos durante o RTH

1. A aeronave freia quando um obstáculo é detectado pela frente e sobe até atingir uma distância segura. Depois de subir mais 5 m, a aeronave continuará a voar para a frente.

2. A aeronave freia quando um obstáculo é detectado por baixo e sobe até que nenhum obstáculo seja detectado antes de voar para frente.

Durante o RTH, a aeronave não poderá detectar obstáculos laterais, traseiros ou superiores. A aeronave não será capaz de desviar de obstáculos durante o RTH se os sistemas visuais frontal e

traseiro não estiverem disponíveis. A aeronave não consegue retornar ao Ponto de origem quando o sinal do GPS estiver fraco ou

indisponível. Se o sinal do GPS car fraco ou indisponível após o acionamento do RTH, a aeronave

fará voo estacionário no local por um tempo antes de pousar. Antes de cada voo, é importante entrar em Settings (“Configurações”) e, em seguida, Safety

(“Segurança”) nosGgoggles para denir uma altitude RTH adequada.

Durante o RTH, se a aeronave estiver voando para frente e o sinal do controle remoto estiver normal, o controle remoto pode ser utilizado para controlar a velocidade da aeronave, mas não para controlar a orientação da aeronave ou voar para a esquerda ou direita. A orientação e a posição horizontal da aeronave podem ser controladas durante a descida. Quando a aeronave estiver subindo ou voando para frente, empurre os pinos de controle completamente na direção oposta para sair do RTH.

As zonas GEO afetarão o RTH. Se a aeronave voar até uma zona GEO durante o procedimento de RTH, ela descerá até sair da zona GEO e continuará até o Ponto de origem ou fará voo estacionário devido a restrições de altitude.

A aeronave pode não ser capaz de retornar a um Ponto de origem quando a velocidade do vento estiver muito alta. Voe com cuidado.

Proteção de pouso

A proteção de pouso será ativada durante o Smart RTH.

1. Durante a proteção de pouso, a aeronave detectará automaticamente e pousará cuidadosamente em solo adequado.

2. Se o terreno não for adequado para pouso, a aeronave fará voo estacionário e aguardará a conrmação do

piloto.

3. Se a proteção de pouso não estiver ativada, os Goggles exibirão um aviso de pouso quando a aeronave descer abaixo de 0,3 m. Puxe o pino do acelerador para pousar.

Os sistemas visuais são desativados durante a aterrissagem. Certique-se de pousar a aeronave com

cuidado.

DJI FPV

Manual do Usuário

Aterrissagem de precisão

A aeronave verica automaticamente e tenta identicar as características do terreno abaixo durante o RTH.

A aeronave pousará quando o terreno corresponder ao terreno do Ponto de origem. Uma mensagem será exibida nos Goggles se o terreno não for compatível.

A proteção de pouso é ativada durante a aterrissagem de precisão. O desempenho da aterrissagem de precisão está sujeito às seguintes condições:

a) O Ponto de origem deve ser registrado na decolagem e não deve ser alterado durante o voo.

Caso contrário, a aeronave não terá qualquer registro das características do terreno do Ponto de origem.

b) Durante a decolagem, a aeronave deve subir verticalmente por pelo menos 7 m antes de

mover-se horizontalmente.

c) As características do terreno do Ponto de origem devem permanecer totalmente inalteradas

após serem registradas.

d) As características do terreno do Ponto de origem devem ser sucientemente diferenciadas.

e) A iluminação não pode ser muito clara e nem muito escura.

As ações a seguir estão disponíveis durante a aterrissagem de precisão:

a) Puxe o pino do acelerador para baixo para acelerar o pouso. b) Puxe o pino do acelerador para cima ou mova os outros pinos de controle para interromper a

aterrissagem de precisão. A proteção de pouso permanece ativa enquanto a aeronave desce verticalmente.

Sistemas visuais e sistema de detecção por infravermelho

A aeronave DJI FPV vem equipada com um sistema de detecção por infravermelho e sistemas visuais frontal e inferior.

Os sistemas visuais frontal e inferior são compostos por duas câmeras e o sistema de detecção por infravermelho consiste em dois módulos de infravermelho em 3D.

O sistema visual inferior e o sistema de detecção por infravermelho ajudam a aeronave a manter sua posição atual e a fazer voo estacionário com mais precisão, assim como a voar em ambientes fechados ou em outros ambientes em que o sinal do GPS não esteja disponível. Além disso, a luz auxiliar inferior localizada na parte inferior da aeronave melhora a visibilidade do sistema visual inferior em condições de pouca luz.

Sistema visual inferior

Luz auxiliar inferior

Sistema visual frontal

Sistema visual inferior

Sistema de detecção por infravermelho

DJI FPV

Manual do Usuário

Faixa de detecção

Sistema visual frontal

O sistema visual frontal conta com uma faixa de detecção de 0,5 a 18 m, FOV horizontal de 56° e FOV vertical de 71°.

Sistema visual inferior

O sistema visual inferior é mais ecaz quando a aeronave estiver a uma altitude entre 0,5 e 15 m, com seu

alcance de operação entre 0,5 e 30 m. O FOV para a frente e para trás é de 106°, sendo 90° para a direita e esquerda.

0.5-18 m

56° 56°

71°

106°

0.5-30 m

90°

Calibragem das câmeras do sistema visual

Calibração automática

As câmeras do sistema visual instaladas na aeronave são calibradas antes do envio. Se alguma anormalidade for detectada com uma câmera do sistema visual, a aeronave executará a calibração automaticamente e uma mensagem aparecerá nos Goggles. Nenhuma ação adicional será necessária para resolver o problema.

Calibração avançada

Se a anormalidade persistir após a calibração automática, uma mensagem será exibida nos Goggles, informando que calibração avançada é necessária. A calibração avançada só pode ser realizada utilizando o DJI Assistant 2 (série DJI FPV). Siga as etapas abaixo para calibrar as câmeras do sistema visual frontal e, em seguida, repita as etapas para calibrar as outras câmeras do sistema visual.

Aponte a aeronave em direção à

tela.

Alinhe as caixas. Gire e incline a aeronave.

DJI FPV

Manual do Usuário

Utilização dos sistemas visuais

O sistema visual inferior estará disponível se a superfície tiver textura clara e houver luz suciente. O sistema

visual inferior funciona melhor quando a aeronave estiver a altitudes entre 0,5 e 15 m. Se a altitude da aeronave estiver acima de 15 m, o sistema visual pode ser afetado. Por isso, tenha cuidado extra.

Siga os passos abaixo para usar o sistema visual inferior.

1. Certique-se de que a aeronave esteja no modo Normal. Ligue a aeronave.

2. A aeronave fará voo estacionário no local após a decolagem. Os indicadores de status da aeronave no braço da estrutura traseiro piscarão em verde duas vezes para indicar que o sistema visual inferior está funcionando.

Se a aeronave estiver no modo Normal e a desaceleração de obstáculos estiver ativada nos Goggles, o sistema visual frontal será ativado automaticamente quando a aeronave for ligada. O sistema visual frontal permite que a aeronave reduza a velocidade ativamente quando um obstáculo for detectado. O sistema visual frontal funciona melhor com iluminação adequada e obstáculos claramente demarcados ou texturizados. Devido à inércia, os usuários precisam controlar a aeronave para frear a uma distância razoável.

Preste atenção ao ambiente de voo. Os sistemas visuais frontal e inferior e o sistema de detecção por infravermelho funcionam apenas sob condições limitadas e não podem substituir o controle e o discernimento humanos. Durante o voo, preste atenção ao ambiente circundante e aos avisos nos Goggles. Seja responsável e mantenha o controle da aeronave em todos os momentos.

A aeronave tem altitude máxima de 30 m para voo estacionário ao usar o sistema visual em ambientes abertos e planos. O melhor alcance de altitude de posicionamento do sistema visual é de 0,5 a 15 m. O desempenho do posicionamento visual pode diminuir ao voar além deste alcance. Voe com cuidado.

A luz auxiliar inferior pode ser congurada nos Goggles como ligada, desligada ou automática. Em automática, a luz auxiliar inferior é ativada automaticamente quando a luz ambiente for insuciente.

O desempenho do posicionamento visual será afetado negativamente nesta situação. Tenha cuidado ao voar com sinal do GPS fraco.

O sistema visual inferior pode não funcionar adequadamente quando a aeronave sobrevoar água. Portanto, a aeronave pode não ser capaz de evitar ativamente água durante o pouso. Recomendase manter o controle de voo em todos os momentos, usar discernimento com base no ambiente circundante e evitar depender do sistema visual inferior.

Observe que os sistemas visuais frontal e inferior e o sistema de detecção por infravermelho poderão não funcionar adequadamente quando a aeronave estiver voando rápido demais.

O sistema visual inferior não funciona corretamente ao sobrevoar superfícies sem variações de padrão claras ou com pouca luz. O sistema visual inferior não funcionará corretamente em qualquer uma das seguintes situações. Opere a aeronave com cuidado.

a) Voar sobre superfícies monocromáticas (por exemplo, preto puro, branco puro, verde puro).

b) Voar sobre superfícies altamente reexivas.

c) Voar sobre água ou superfícies transparentes. d) Voar sobre superfícies ou objetos móveis.

DJI FPV

Manual do Usuário

e) Voar em uma área em que a iluminação muda com frequência ou drasticamente. f) Voar sobre superfícies com escuridão extrema (lux < 10) ou luz extrema (lux > 40.000). g) Voar sobre superfícies que reflitam fortemente ou absorvam ondas de infravermelho (por

exemplo, espelhos). h) Sobrevoar superfícies sem padrões ou texturas claras (por exemplo, postes de energia). i) Sobrevoar superfícies com padrões ou texturas idênticas repetidas (por exemplo, azulejos com

o mesmo design). j) Voar sobre obstáculos com pequenas áreas de superfície (por exemplo, galhos de árvores).

Mantenha os sensores sempre limpos. NÃO obstrua os sensores. NÃO utilize a aeronave em ambientes com bastante poeira ou umidade. NÃO obstrua o sistema de detecção por infravermelho.

A câmera deve ser calibrada após uma colisão da aeronave. Calibre as câmeras caso os Goggles solicitem esta ação.

NÃO voe em dias chuvosos, nublados ou se não houver visão clara.

Sempre verique o seguinte itens antes de decolar:

a) Certifique-se de que não haja adesivos ou quaisquer outras obstruções sobre os sistemas

visuais ou sobre o sistema de detecção por infravermelho. b) Se houver sujeira, poeira ou água nos sistemas visuais ou no sistema de detecção por

infravermelho, limpe-os com um pano macio. NÃO use produtos que contenham álcool. c) Entre em contato com o suporte DJI caso haja danos no vidro dos sistemas visuais ou do

sistema de detecção por infravermelho.

Caixa-preta

Os dados do voo, incluindo telemetria de voo, informações de status da aeronave e outros parâmetros são salvos automaticamente na caixa-preta da aeronave. Os dados podem ser acessados usando o DJI Assistant 2 (série DJI FPV).

Hélices

Existem dois tipos de hélices de liberação rápida para DJI FPV, projetadas para girar em direções diferentes.

As marcas são usadas para indicar quais hélices devem ser conectadas a quais motores. Certique-se de

combinar a hélice e o motor seguindo as instruções.

Hélices Com marcações Sem marcações

Ilustração

Posição de suporte

Instale em motores com marcações Instale em motores sem marcações

Conexão das hélices

Prenda as hélices com marcas nos motores com marcas e as hélices sem marcas nos motores sem marcas. Segure o motor, pressione a hélice para baixo e gire na direção marcada na hélice até que ela salte e trave no lugar correto.

DJI FPV

Manual do Usuário

B A

Desconexão das hélices

Segure o motor, pressione a hélice para baixo e gire na direção oposta à marcada na hélice até que ela salte.

As pás da hélice são aadas. Manuseie com cuidado. Use apenas hélices ociais da DJI. NÃO misture tipos de hélices.

Compre as hélices separadamente, se necessário.

Certique-se de que as hélices estejam devidamente xadas antes de cada voo. Certique-se de que todas as hélices estejam em boas condições antes de cada voo. NÃO utilize

hélices velhas, lascadas ou quebradas. Fique longe das hélices rotativas e dos motores para evitar ferimentos. Retire as hélices para armazenamento. NÃO aperte ou dobre as hélices durante o transporte ou

armazenamento.

Certique-se de que os motores estejam instalados com rmeza e girem suavemente. Se um motor

estiver emperrado e não conseguir girar livremente, pouse a aeronave imediatamente.

NÃO tente modicar a estrutura dos motores.

NÃO toque, nem deixe as mãos ou o corpo tocarem os motores após o voo, pois eles podem estar quentes.

NÃO bloqueie nenhum dos orifícios de ventilação nos motores ou na estrutura da aeronave.

Verique se os ESCs emitem som normal quando ligados.

DJI FPV

Manual do Usuário

Bateria de Voo Inteligente

A Bateria de Voo Inteligente FPV é uma bateria de 22,2 V e 2.000 mAh, com funcionalidade de carregamento e descarregamento inteligente.

Recursos da bateria

1. Exibição do nível da bateria: os LEDs do nível da bateria exibem o nível atual da bateria.

2. Função de descarregamento automático: para evitar o inchaço, a bateria descarregará automaticamente para aproximadamente 97% do nível da bateria quando ficar ociosa por 1 dia, e descarregará

automaticamente para aproximadamente 60% do nível da bateria quando car ociosa por 5 dias. É normal

sentir um calor moderado emitido pela bateria durante o processo de descarregamento.

3. Carregamento balanceado: durante o carregamento, as tensões das células de bateria são balanceadas automaticamente.

4. Proteção contra sobrecarga: a bateria vai parar de carregar automaticamente quando atingir a carga máxima.

5. Detecção de temperatura: para evitar danos, a bateria só será carregada quando a temperatura estiver entre 5° e 40 °C. O carregamento é interrompido automaticamente se a temperatura da bateria exceder 50 °C durante o carregamento.

6. Proteção contra sobrecorrente: a bateria vai parar de carregar se uma corrente excessiva for detectada.

7. Proteção contra sobredescarga: a descarga vai parar automaticamente para evitar excesso de descarga quando a bateria não estiver em uso. A proteção contra descarga excessiva não é ativada quando a bateria estiver em uso.

8. Proteção contra curto-circuito: a fonte de alimentação será cortada automaticamente se um curto-circuito for detectado.

9. Proteção contra danos à célula de bateria: os Goggles exibirão um aviso de alerta quando uma célula de

bateria danicada for detectada.

10. Modo Hibernação: a bateria desligará após 20 minutos de inatividade para economizar energia. Para

evitar a descarga excessiva, a bateria entrará em modo Hibernação após 6 horas de inatividade quando o nível da bateria for inferior a 10%. No modo Hibernação, os indicadores de nível da bateria não acendem. Carregue a bateria para tirá-la da hibernação.

11. Comunicação: informações relacionadas à tensão, capacidade e corrente da bateria são transmitidas à

aeronave.

Consulte a Isenção de Responsabilidade e Diretrizes de Segurança do DJI FPV e os adesivos da bateria antes do uso. Os usuários aceitam total responsabilidade por quaisquer violações dos requisitos de segurança indicados no rótulo.

Uso da bateria

Vericar o nível da bateria

Pressione o botão Liga/desliga uma vez para vericar o nível da bateria.

Botão Liga/desliga

LED 1

LED 2

LED 3

LED 4

LEDs de nível da bateria

DJI FPV

Manual do Usuário

Os LEDs de nível da bateria exibem o nível de energia da bateria de voo durante o carregamento e o

descarregamento. Os status dos LEDs são denidos abaixo:

LED ligado. LED intermitente. LED desligado.

LED 1 LED 2 LED 3 LED 4 Nível da bateria

Nível da bateria > 88%

75% < Nível da bateria ≤ 88%

63% < Nível da bateria ≤ 75%

50% < Nível da bateria ≤ 63%

38% < Nível da bateria ≤ 50%

25% < Nível da bateria ≤ 38%

13% < Nível da bateria ≤ 25%

0% < Nível da bateria ≤ 13%

Ligar/Desligar

Pressione o botão Liga/desliga uma vez, depois pressione novamente e deixe pressionado por dois segundos para ligar ou desligar a bateria. Os LEDs de nível da bateria exibem o nível da bateria quando a aeronave estiver ligada.

Noticação de temperatura baixa

1. A capacidade da bateria é reduzida signicativamente ao voar em ambientes com temperatura baixa de

-10° a 5 °C. É recomendável que manter a aeronave em voo estacionário por um tempo para aquecer a

bateria. Certique-se de que a bateria esteja totalmente carregada antes do uso.

2. As baterias não podem ser usadas em ambientes com temperaturas extremamente baixas, inferiores a

-10 °C.

3. Encerre o voo assim que os Goggles exibirem o aviso de baixa tensão da bateria em ambientes de baixa temperatura.

4. Para garantir o desempenho ideal, mantenha a temperatura da bateria acima de 20 °C.

5. A redução de capacidade da bateria em ambientes de baixas temperaturas reduz o desempenho da resistência da velocidade do vento da aeronave. Voe com cuidado.

6. Tenha muito cuidado ao voar muito acima do nível do mar.

Em ambientes frios, insira a bateria no compartimento da bateria e ligue a aeronave para aquecer antes da decolagem.

Como carregar a bateria

Use o carregador DJI fornecido para carregar totalmente a Bateria de Voo Inteligente antes de cada voo.

1. Conecte o carregador da bateria CA a uma fonte de alimentação CA (100 a 240 V, 50/60 Hz).

2. Insira a Bateria de Voo Inteligente no adaptador de energia CA usando o cabo de carga da bateria com a bateria desligada.

DJI FPV

3. Os LEDs de nível da bateria exibem o nível da bateria atual durante o carregamento.

4. A Bateria de Voo Inteligente estará totalmente carregada quando todos os LEDs de nível da bateria

A tabela abaixo mostra o nível da bateria durante o carregamento.

Manual do Usuário

estiverem apagados. Desconecte o carregador quando a bateria estiver completamente carregada.

O tempo de carregamento é de aproximadamente 50 minutos. Recomenda-se descarregar a Bateria de Voo Inteligente para 30% ou menos. Isso pode ser feito ao

voar a aeronave ao ar livre até restar menos de 30% de carga.

NÃO carregue a Bateria de Voo Inteligente imediatamente após o voo; a temperatura da bateria pode estar muito alta. Aguarde a bateria esfriar até a temperatura ambiente antes de carregar novamente.

O carregador vai parar de carregar a bateria caso a temperatura da célula de bateria não esteja no alcance de operação de 5° a 40 °C. A temperatura de armazenamento ideal é de 22° a 28 °C.

O carregador com múltiplas entradas da bateria (não incluído) pode carregar até três baterias. Visite

a loja online ocial da DJI para obter mais informações sobre o carregador com múltiplas entradas

para baterias. Carregue totalmente a bateria pelo menos uma vez a cada três meses para manter a sua

integridade. A DJI não assume responsabilidade por danos causados por carregadores de terceiros.

LED 1 LED 2 LED 3 LED 4 Nível da bateria

0% < Nível da bateria ≤ 50%

50% < Nível da bateria ≤ 75%

75% < Nível da bateria < 100%

Totalmente carregada

Mecanismos de proteção da bateria

Os LEDs de nível da bateria podem exibir indicações de proteção da bateria acionadas por condições de carregamento anormais.

Mecanismos de proteção da bateria

LED 1 LED 2 LED 3 LED 4 Padrão de luzes intermitentes Status

LED 2 pisca duas vezes por segundo Sobrecorrente detectada

LED 2 pisca três vezes por segundo Comunicação interna anormal

LED 3 pisca duas vezes por segundo Sobrecarga detectada

LED 3 pisca três vezes por segundo Carregador com sobretensão detectado

A temperatura de carregamento está muito baixa

A temperatura de carregamento está muito alta

LED 4 pisca duas vezes por segundo

LED 4 pisca três vezes por segundo

DJI FPV

Se qualquer dos mecanismos de proteção da bateria forem ativados, para retomar o carregamento, será necessário desconectar a bateria do carregador e reconectá-la. Se a temperatura de carregamento estiver anormal, aguarde que a temperatura volte ao normal; a bateria retomará o carregamento automaticamente, sem a necessidade de desconectar e conectar o carregador novamente.

Manual do Usuário

Como instalar/remover a bateria

Instale a Bteria de Voo Inteligente na aeronave antes do uso. Insira a Bateria de Voo Inteligente no

compartimento de bateria da aeronave. Certique-se de que esteja presa com segurança e de que as velas

da bateria estejam encaixadas no lugar correto antes de conectá-la à entrada de alimentação.

Clique

Desconecte a entrada de alimentação, pressione as velas da bateria nas laterais da Bateria de Voo Inteligente

para removê-la do compartimento.

NÃO retire a bateria enquanto a aeronave estiver ligada.

Verique se a bateria está presa com rmeza.

DJI FPV

Manual do Usuário

Estabilizador e câmera

Perl do estabilizador

O estabilizador da aeronave DJI FPV estabiliza a câmera para que os usuários possam capturar imagens e vídeos nítidos e estáveis, mesmo com a aeronave voando em alta velocidade, graças à estabilização eletrônica RockSteady da DJI. O intervalo de inclinação do controle é de -50° a +58°. Use o botão do estabilizador no controle remoto para controlar a inclinação da câmera.

58°

0°

-50°

Modo Estabilizador

O modo Estabilizador mudará automaticamente de acordo com o modo de voo.

Modo Normal/modo Esportivo: o estabilizador está no modo de estabilização de atitude. O ângulo de inclinação do estabilizador permanece estável em relação ao plano horizontal, o que é adequado para capturar imagens estáveis.

Modo Manual: o estabilizador está em modo FPV. O ângulo de inclinação do estabilizador permanece estável em relação ao corpo da aeronave, o que é adequado para a experiência de voo FPV.

Não toque nem bata no estabilizador quando a aeronave estiver ligada. Decole em terreno plano e aberto para proteger o estabilizador durante a decolagem.

Os elementos de precisão do estabilizador podem ser danicados em caso de colisão ou queda, e

isso pode fazer o estabilizador funcionar de maneira anormal.

Evite o acúmulo de poeira ou sujeira no estabilizador, especialmente nos motores.

Um erro do motor do estabilizador pode ocorrer se a aeronave estiver em terreno irregular, se o estabilizador estiver obstruído ou se o estabilizador sofrer força externa excessiva, tal como em uma colisão.

NÃO aplique força externa ao estabilizador depois que ele for ligado. NÃO adicione cargas extras ao estabilizador, pois isso pode fazer com que ele funcione de forma anormal ou até mesmo causar danos ao motor.

Remova o protetor de estabilizador antes de ligar a aeronave. Além disso, instale o protetor de estabilizador quando a aeronave não estiver em uso.

O voo com neblina pesada ou nuvens pode molhar o estabilizador, levando a uma falha temporária. O estabilizador recuperará sua funcionalidade total após secar.

Perl da câmera

O DJI FPV usa uma câmera com sensor CMOS de 1/2,3 pol. e resolução de até 12 milhões de píxeis efetivos.

A abertura da lente é F2,8, o alcance do foco é de 0,6 m até o innito e o FOV da lente pode chegar a 150°.

A câmera DJI FPV pode gravar vídeo em HD de até 4K 60 qps e fotos 4K em HD.

DJI FPV

Manual do Usuário

Vídeos 4K só podem ser gravados quando a transmissão estiver denida para alta qualidade.

Verifique se a temperatura e a umidade são adequadas para a câmera durante o uso e o armazenamento.

Use um limpador de lentes para limpar a lente e evitar danos.

NÃO bloqueie orifícios de ventilação na câmera, pois o calor gerado pode danicar o dispositivo e

causar ferimentos no usuário.

Como armazenar fotos e vídeos

O DJI FPV é compatível com o uso de um cartão microSD para armazenar fotos e vídeos. Um cartão microSD UHS-I classe de velocidade 3 ou superior é necessário devido ao rápido tempo de leitura e gravação exigido

para dados de vídeos em alta resolução. Consulte a seção Especicações para obter mais informações sobre

cartões microSD recomendados.

NÃO retire o cartão microSD ou a Bateria de Voo Inteligente da aeronave enquanto ela estiver

ligada. Caso contrário, o cartão microSD pode ser danicado.

Para garantir a estabilidade do sistema da câmera, cada gravação de vídeo é limitada a 30 minutos. Após esse tempo, a gravação vai parar automaticamente.

Verique as congurações da câmera antes de usar para ter certeza de que as congurações estão

corretas.

Antes de capturar imagens ou vídeos importantes, capture alguns para testar se a câmera está funcionando corretamente.

Se a aeronave estiver desligada, fotos ou vídeos não poderão ser transmitidos do cartão microSD na aeronave usando o DJI Fly.

Certique-se de desligar a aeronave corretamente. Caso contrário, os parâmetros da câmera não

serão salvos e quaisquer vídeos gravados poderão ser afetados. A DJI não se responsabilizará por quaisquer falhas de gravação de uma imagem ou vídeo, nem pela gravação de uma forma que não possa ser lida pelo equipamento.

Goggles

Os Goggles DJI FPV V2 oferecem aos usuários uma visão em primeira pessoa da câmera aérea, com transmissão de áudio e vídeo em tempo real. Eles também podem ser usados para reproduzir vídeos gravados

pelos Goggles e denir parâmetros de transmissão, controle e câmera.

Os Goggles DJI FPV V2 também podem ser usados com a unidade aérea DJI FPV. Para obter mais informações, consulte o Manual do Usuário do sistema digital DJI FPV em https://www.dji.com/fpv/ info#downloads. Os Goggles DJI FPV V2 não são compatíveis com a Unidade Aérea DJI FPV em regiões que não suportam a faixa de frequência de 5,8 GHz. Observe as leis e regulamentações locais.

Fonte de alimentação

Use o cabo de alimentação dos Goggles DJI FPV (USB-C) para conectar a entrada de alimentação dos Goggles à bateria.

Pressione o botão Liga/desliga uma vez para vericar o nível da bateria atual.

Pressione uma vez, depois pressione novamente e mantenha pressionado para ligar ou desligar os Goggles.

Carregue a bateria dos Goggles se o nível da bateria estiver baixo. O carregamento completo da bateria leva aproximadamente 2 horas e 30 minutos.

Se precisar de outras baterias, prepare uma fonte de alimentação externa com uma voltagem de entrada de 11,1 a 25,2 V. O cabo de alimentação dos Goggles DJI FPV (XT60) (não incluído) pode ser

usado com uma fonte de alimentação externa para alimentar os Goggles. Visite a loja online ocial da

DJI para obter mais informações sobre o cabo de alimentação dos Goggles DJI FPV (XT60).

DJI FPV

Manual do Usuário

Operação

Botão 5D

Alterne o botão para percorrer o menu. Pressione o botão para conrmar.

Na tela inicial, pressione o botão para entrar no menu. Alterne para a esquerda ou direita para ajustar o brilho da tela. Alterne para cima ou para baixo para ajustar o volume.

Botão de Gravação/Obturador

Pressione uma vez para tirar fotos ou iniciar/parar a gravação. Pressione e segure para alternar entre os modos Foto e Vídeo.

Botão Voltar

Pressione para retornar ao menu anterior ou sair do modo atual.

Os botões de ajuste de canal e a exibição de canal só estão disponíveis quando usados com a unidade aérea DJI FPV.

Tela inicial

5678910111213

1. Status de detecção de obstáculos

Indica a distância entre a aeronave e os obstáculos, bem como a direção geral dos obstáculos. Barras

vermelhas, laranja e cinza indicam a distância relativa variando de perto a longe. Barras vermelhas são exibidas quando os obstáculos estiverem próximos da aeronave e barras laranja são exibidas quando os obstáculos estiverem dentro do alcance de detecção. As barras na cor cinza indicam que não há obstáculos dentro da faixa de detecção.

DJI FPV

2. Informações do cartão microSD

Mostra se um cartão microSD está ou não inserido na aeronave ou nos Goggles, bem como sua

3. Controle deslizante do estabilizador

Exibe o ângulo de inclinação do estabilizador quando o botão do estabilizador for alternado.

4. Lembrete

Exibe informações, por exemplo, ao alternar entre os modos, quando o nível da bateria estiver baixo e

5. Nível da bateria dos Goggles

Exibe o nível da bateria dos Goggles. Os Goggles emitirão um sinal sonoro quando o nível da bateria

6. Status do GPS

Exibe a força do sinal do GPS atual.

7. Força do sinal de downlink de vídeo e controle remoto

Exibe a força do sinal do controle remoto entre a aeronave e o controle remoto e a força do sinal de

8. Status do sistema visual frontal

Exibe o status do sistema visual frontal. O ícone ficará branco quando o sistema visual frontal estiver

9. Tempo de voo restante

Exibe o tempo de voo restante da aeronave após a partida dos motores.

10. Nível da bateria da aeronave

Exibe o nível atual da Bateria de Voo Inteligente na aeronave.

11. Distância do solo

Exibe as informações atuais de altitude da aeronave a partir do solo quando a aeronave estiver a menos de

12. Telemetria de voo

D 1.000 m, A 100 m, 9 m/s, 6 m/s: exibe a distância entre a aeronave e o Ponto de origem, altura do

13. Modos de voo

Exibe o modo de voo atual.

14. Ponto de origem

Indica a localização do Ponto de origem.

Manual do Usuário

capacidade restante. Um ícone piscando aparecerá durante a gravação.

outros avisos.

estiver muito baixo. A tensão também será exibida se uma bateria de terceiros estiver sendo usada.

downlink de vídeo entre a aeronave e os Goggles.

funcionando normalmente. Vermelho indica que o sistema visual frontal não está ativado, ou funcionando de maneira anormal, e a aeronave não poderá reduzir a velocidade automaticamente ao encontrar obstáculos.

10 m acima do solo.

Ponto de origem, velocidade horizontal da aeronave e velocidade vertical da aeronave.

Os Goggles exibirão a proteção de tela se não forem usados por um longo período ou se forem desconectados da aeronave. Pressione qualquer botão dos Goggles ou vincule-os novamente à aeronave para restaurar a exibição da transmissão de vídeo.

Caso os dispositivos não sejam usados por um longo período de tempo, pode-se levar mais tempo do que o normal para pesquisar o sinal do GPS. Se o sinal estiver desobstruído, levará aproximadamente 20 segundos para procurar o sinal do GPS ao ligar e desligar dentro de um curto período.

Se você selecionar a gravação com a aeronave e os Goggles, as informações do cartão microSD da aeronave e dos Goggles serão exibidas na tela inicial. Se você selecionar gravar apenas com a aeronave ou os Goggles, apenas as informações do cartão microSD do dispositivo correspondente serão exibidas.

DJI FPV

Manual do Usuário

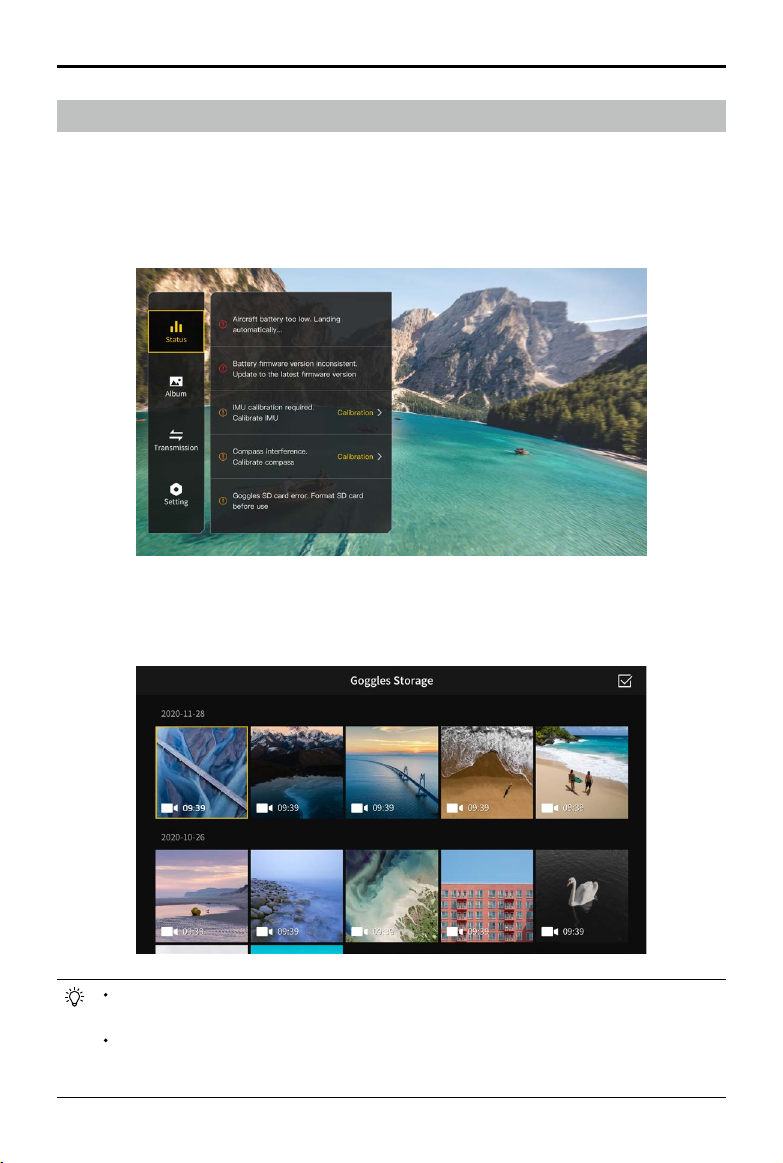

Barra do menu

Pressione o botão 5D nos Goggles para entrar na barra de menu.

Status

Exibe informações detalhadas para mensagens de alerta de status atual. A calibração é necessária se houver alguma anormalidade na UMI ou na bússola.

Album (Álbum)

Exibe as fotos ou vídeos armazenados no microSD dos Goggles. Selecione o arquivo e confirme para visualizar.

Fotos e vídeos gravados pela aeronave podem ser visualizados. Insira o cartão microSD da aeronave no compartimento de cartão microSD dos Goggles.

Durante a reprodução do vídeo, pressione o botão 5D para pausar ou continuar, alterne o botão 5D para a esquerda ou direita para ajustar a barra de progresso e alterne para cima ou para baixo para ajustar o volume.

DJI FPV

Manual do Usuário

Transmission (Transmissão)

A transmissão de vídeo do dispositivo atual pode ser denida em Player Settings (“Congurações do usuário”).

Os dispositivos de transmissão de vídeo próximos e a força do sinal podem ser vistos no modo Audiência. Selecione um canal para exibir a visão da câmera.

1. Broadcast Mode (Modo Transmissão)

Ative ou desative o modo Transmissão. O número do dispositivo será exibido quando o modo Transmissão

estiver ativado para que outros dispositivos possam encontrar o dispositivo e entrar no canal para assistir a visualização da câmera.

2. Aspect Ratio (Taxa de aspecto)

A taxa de aspecto da tela de transmissão de vídeo pode ser ajustada.

3. Focus Mode (Modo Foco)

Dena o modo Foco como ligado, desligado ou automático. Se o modo Foco estiver ativado, o centro da

tela cará mais claro e as bordas carão desfocadas.

4. Channel Mode (Modo Canal)

O modo Canal pode ser denido como automático ou manual. Recomenda-se selecionar automático para

que a transmissão de vídeo alterne inteligentemente entre as bandas de frequência de 2,4 e 5,8 GHz e selecione o canal com o melhor sinal.

5. Frequency (Frequência)

Você pode selecionar a banda de frequência de 2,4 ou 5,8 GHz, caso o modo de canal seja manual.

6. Bandwidth (Largura de banda)

Dena a largura de banda da transmissão de vídeo. O número de canais disponíveis varia de acordo com

a largura de banda. O canal com a melhor força do sinal pode ser selecionado manualmente.

Quanto maior a largura de banda, mais recursos de espectro ela ocupa, o que pode fornecer uma taxa de

transmissão de vídeo mais alta e uma qualidade de imagem mais nítida. No entanto, há uma chance maior

de interferência sem o e a quantidade de equipamento que pode ser acomodada será mais limitada.

Para evitar interferência em uma competição multijogador, recomenda-se selecionar manualmente uma

largura de banda e um canal xos.

DJI FPV

Manual do Usuário

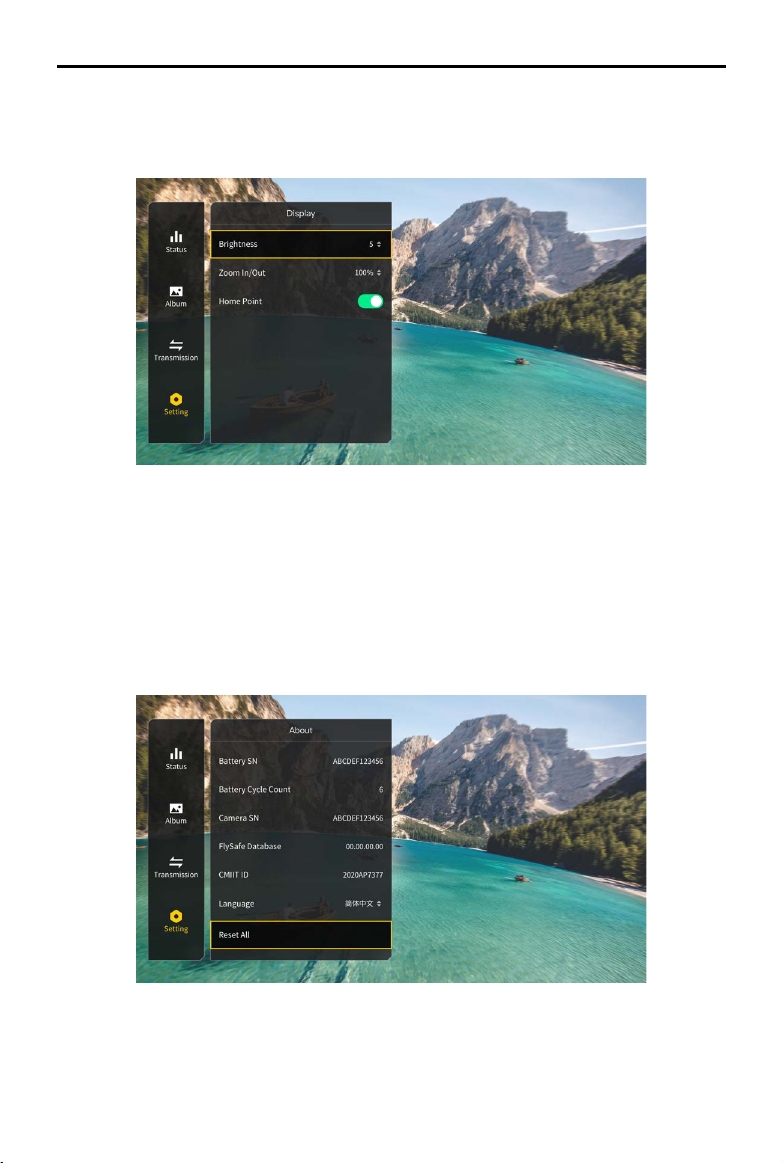

Conguração

Safety (Segurança)

Dena as congurações de segurança, como altitude de voo máxima, distância de voo máxima e altitude RTH.

Os usuários também podem atualizar o Ponto de origem, habilitar ou desabilitar a desaceleração de obstáculo e visualizar o status, bem como calibrar a UMI e a bússola.

O recurso Find My Drone ajuda a encontrar a localização da aeronave no solo ao usar o vídeo armazenado em cache nos Goggles.

As configurações de segurança avançadas incluem ação de perda de sinal da aeronave, status do LED auxiliar inferior e ativação ou desativação do AirSense e parada de emergência da hélice. A aeronave pode

ser congurada para fazer voo estacionário, pousar ou RTH quando perder o sinal do controle remoto. Se a

parada de emergência da hélice estiver habilitada, os motores só podem ser interrompidos executando um comando combinado do joystick (CSC) durante o voo em uma situação de emergência, como se ocorrer

uma colisão, um motor parar, a aeronave girar no ar ou a aeronave car fora de controle e começar a subir ou

descer rapidamente. A interrupção dos motores em pleno voo causará a queda da aeronave.

Control (Controle)

Dena os parâmetros de controle da aeronave, como a cor e o método de iluminação dos LEDs frontais e do

braço da estrutura, a velocidade de inclinação do estabilizador ou a virada coordenada (modo Esportivo). Os usuários também podem calibrar o estabilizador.

DJI FPV

As funções de alguns dos botões do controle remoto podem ser personalizadas no controle remoto. Isso inclui o botão C1, o interruptor C2 e o modo personalizado no interruptor do modo de voo. O modo do joystick pode

ser denido e o exponencial pode ser ajustado ao usar o modo Manual. Os usuários também podem calibrar o

controle remoto.

Manual do Usuário

Câmera

Parâmetros da câmera como ISO, obturador, EV, saturação e WB podem ser ajustados. Além disso, o modo

Câmera pode ser denido como automático ou manual. O obturador e o ISO podem ser denidos no modo Manual, enquanto EV pode ser denido no modo Automático.

Os usuários podem denir a qualidade da transmissão, qualidade do vídeo, formato de vídeo, linhas de grade,

habilitar ou desabilitar o ponto central da tela e formatar o cartão microSD. Observe que os dados não poderão ser recuperados após a formatação. Opere com cuidado.

Em Advanced Camera Settings (Congurações avançadas da câmera), os usuários podem denir o dispositivo de gravação, formato de codicação de vídeo, cor e taxa de oscilação, bem como habilitar ou desabilitar a

gravação de áudio da aeronave, correção de distorção, correção de rotação da imagem e EIS (estabilização eletrônica de imagem).

Selecione a opção Reset Camera Parameters (Redefinir parâmetros da câmera) para restaurar todas as

congurações da câmera ao padrão.

Quando a taxa de enquadramento da qualidade do vídeo for 50/60 qps, o áudio e o vídeo serão armazenados juntos em um arquivo. Quando a taxa de enquadramento da qualidade do vídeo for 100/120 qps, o áudio será armazenado separadamente como um arquivo de áudio e o vídeo será quatro vezes mais lento do que o normal, enquanto o áudio será normal.

DJI FPV

Manual do Usuário

Display (Exibição)

Ajuste o brilho da tela, zoom e exiba ou oculte o Ponto de origem.

About (Sobre)

Visualize as informações do dispositivo, tais como o número de série e o firmware dos Goggles e dos dispositivos vinculados.

Mude para o sistema digital DJI FPV no menu para usar a unidade aérea DJI FPV. Ligue os Goggles novamente após a troca.

Selecione Reset All (Redenir tudo) para redenir os Goggles e os dispositivos vinculados às congurações

padrão.

Controle remoto

Integrada ao controle remoto 2 DJI FPV está a tecnologia de transmissão O3 da DJI, oferecendo um alcance de transmissão máximo de 10 km. Os botões tornam simples o controle da aeronave e da câmera, enquanto os pinos de controle destacáveis permitem que o controle remoto seja facilmente armazenado.

A bateria interna tem capacidade de 5.200 mAh e tempo de execução máximo de 9 horas.

Operação

Ligar/Desligar

Pressione o botão Liga/desliga uma vez para vericar o nível da bateria atual. Se o nível da bateria estiver muito

baixo, recarregue antes de usar.

Pressione uma vez, depois pressione novamente e mantenha pressionado para ligar ou desligar o controle remoto.

Como carregar a bateria

Use um cabo USB-C para conectar um adaptador de energia CA à entrada USB-C do controle remoto. O carregamento completo do controle remoto leva aproximadamente 2,5 horas.

Controle do estabilizador e da câmera

1. Botão de Gravação/Obturador: pressione uma vez para capturar uma imagem ou para iniciar ou parar a gravação. Pressione e segure para alternar entre os modos Foto e Vídeo.

2. Botão do estabilizador: use para controlar a inclinação do estabilizador.

Botão do estabilizador

Botão de Gravação/ Obturador

DJI FPV

Manual do Usuário

Controle da aeronave

Os pinos de controle controlam a orientação (giro), o movimento para frente e para trás (inclinação), a altitude (acelerador) e o deslocamento para a esquerda e direita (rotação) da aeronave. A função que cada movimento dos pinos de controle realiza é determinada pelo modo dos pinos de controle.

Modo 1

Modo

Pino esquerdo

Left Stick

Virar à esquerda

Pino esquerdo

Para frente

Forward

Backward

Para trás

Para cima

Para baixo

Down

Virar à direita

Turn RightTurn Left

Pino direito

Right Stick

Pino direito

Right StickLeft Stick

Esquerda

Para cima

Para baixo

Down

Para frente

Forward

Backward

Para trás

RightLeft

Direita

Modo

Virar à esquerda

Pino esquerdo

Left Stick Right Stick

Esquerda

Forward

Para frente

Para trás

Backward

Virar à direita

Turn RightTurn Left

Direita

RightLeft

Pino direito

Esquerda

Virar à esquerda

Para cima

Down

Para baixo

Direita

RightLeft

Turn RightTurn Left

Virar à direita

Existem três modos programados, incluindo Modo 1, Modo 2 e Modo 3. O Modo 2 é selecionado por padrão

e os usuários também podem congurar modos personalizados nos Goggles. A gura abaixo explica como

usar cada um dos pinos de controle, usando o Modo 2 como exemplo.

Pino neutro/Ponto central: pinos de controle estão no centro.

Como movimentar os pinos de controle: empurre os pinos de controle para longe do centro ou empurre o pino do acelerador para longe da posição mais baixa ao usar o modo Manual.

DJI FPV

Manual do Usuário

Controle remoto

(Modo 2)

( indica a direção da frente

Aeronave

da aeronave)

Observações

Pino acelerador: mover o pino esquerdo para cima e para baixo altera a altitude da aeronave.

Empurre o pino para cima e para baixo para subir e descer, respectivamente. Empurre o pino suavemente para evitar alterações repentinas e inesperadas de altitude.

Modo Normal/modo Esportivo:

A aeronave fará voo estacionário se o pino estiver centralizado.

Use o pino esquerdo para decolar quando os motores estiverem girando em marcha lenta. Quanto mais o pino for afastado da posição central, mais rapidamente a aeronave mudará a altitude.

Modo Manual:

O pino acelerador não tem centro. Antes de voar, ajuste o pino acelerador para evitar que ele volte ao centro.

Pino de guinada: mover o pino esquerdo para a esquerda ou direita controlará a orientação da aeronave.

Empurre o pino para a esquerda para girar a aeronave no sentido anti-horário e para a direita para girar a aeronave no sentido horário. A aeronave fará voo estacionário se o pino estiver centralizado.

Quanto mais o pino for afastado da posição central, mais rapidamente a aeronave vai girar.

Pino de inclinação: mover o pino direito para cima e para baixo alterará a inclinação da aeronave.

Empurre o pino para cima e para baixo para avançar e recuar, respectivamente. A aeronave fará voo estacionário se o pino estiver centralizado.

Quanto mais o pino for afastado da posição central, mais rapidamente a aeronave vai girar.

Pino de rotação: mover o pino direito para a esquerda ou direita altera a rotação da aeronave.

Empurre o pino para a esquerda para voar para a esquerda; para a direita para voar para a direita. A aeronave fará voo estacionário se o pino estiver centralizado.

Quanto mais o pino for afastado da posição central, mais rapidamente a aeronave vai girar.

Interruptor do modo de voo

Alterne o interruptor para selecionar o modo de voo desejado.

Posição Modo de voo

M Modo Manual

S Modo Esportivo

N Modo Normal

DJI FPV

O modo Manual é desabilitado por padrão. Certique-se de que a chave esteja denida para o modo Manual

nos Goggles antes de mudar para o modo Manual. A aeronave permanecerá no modo Normal ou no modo

Esportivo se a chave não estiver congurada para o modo Manual nos Goggles. Vá até Settings, Control, Remote Controller, Button Customization e dena o Custom Mode para modo Manual.

Antes de usar o modo Manual, recomenda-se apertar o parafuso F2 na parte traseira do pino do acelerador

para que o pino não volte ao centro e ajustar o parafuso F1 para se certicar de que a resistência do pino

esteja adequada.

Manual do Usuário

Ao usar o modo Manual, a aeronave não terá funções de assistência de voo, como estabilização automática. Antes de usar o modo Manual, pratique voar no modo Manual usando o DJI Virtual Flight para garantir que você consiga voar com segurança.

Só ajuste o pino do acelerador logo antes de a aeronave decolar. NÃO ajuste durante o voo.

Botão Iniciar/Parar

Ao utilizar o modo Esportivo, pressione uma vez para ativar ou desativar o piloto automático. Quando o piloto automático estiver ativado, a aeronave manterá a velocidade de voo atual e voará para frente.

Ao utilizar o modo Manual, pressione duas vezes para iniciar ou parar o motor.

Ao utilizar o modo Normal ou modo Esportivo, pressione uma vez para cancelar o RTH de baixa bateria quando a contagem regressiva aparecer nos Goggles.

Piloto automático só está disponível no modo Esportivo.

Quando o piloto automático estiver ativado, a aeronave manterá a velocidade de voo atual e voará para frente. A velocidade horizontal exibida nos Goggles mudará adequadamente caso os pinos de controle sejam movidos, ou se a aeronave estiver voando em um ambiente com muito vento.

Botão RTH/de pausa do voo

Pressione uma vez para fazer a aeronave travar e fazer voo estacionário. Se a aeronave estiver executando um RTH ou pouso automático, pressione uma vez para sair do procedimento de RTH antes da frenagem.

Quando a aeronave estiver no modo Manual, pressione o botão para fazer a aeronave frear e fazer voo estacionário. A atitude da aeronave retornará ao nível e o modo de voo mudará automaticamente para o modo Normal.

Pressione o botão RTH e mantenha-o pressionado até que o controle remoto emita sinal sonoro, indicando que o RTH foi iniciado. Pressione o botão novamente para cancelar o procedimento de RTH e recuperar o controle da aeronave. Consulte a seção Retorno à base (RTH) para mais informações sobre RTH.

DJI FPV

Manual do Usuário

Botão personalizável

As funções dos botões personalizáveis podem ser definidas nas configurações do controle remoto nos Goggles, incluindo o botão C1, o interruptor C2 e o modo personalizado.

O botão C1 e o interruptor C2 podem ser usados como atalhos para funções como levantar, abaixar ou recentralizar o estabilizador, ou habilitar ou desabilitar o sinal sonoro ESC ou a luz auxiliar inferior.

O modo personalizado pode ser denido para o modo Manual ou modo Esportivo.

Modo personalizado

Botão C1

Interruptor C2

Alerta do controle remoto

O controle remoto emite um alerta durante o procedimento de RTH. O alerta não pode ser cancelado. O controle remoto emite um alerta quando o nível da bateria estiver entre 6 e 15%. Um alerta de nível da bateria fraco pode ser cancelado ao pressionar o botão Liga/desliga. Um alerta de nível crítico da bateria soará quando o nível da bateria for inferior a 5%, não podendo ser cancelado.

Zona de transmissão ideal

O sinal entre a aeronave e o controle remoto é mais conável quando as antenas estiverem posicionadas em

relação à aeronave, conforme mostrado abaixo.

Fraco Forte

Zona de transmissão ideal

NÃO use outros dispositivos sem o das mesmas bandas de frequência para evitar interferência com

o controle remoto.

DJI FPV

Manual do Usuário

Ajuste do pino

Ao usar o modo Manual, ajuste o pino do acelerador com base no modo do joystick para uma melhor experiência do usuário.

1. Vire o controle remoto e levante o suporte traseiro de borracha da ranhura interna.

Ranhura

2. Os parafusos sob o suporte podem ajustar o pino correspondente na frente do controle remoto. Use uma chave Allen H1.5 para ajustar a resistência do pino e recentralizar o pino verticalmente. A resistência do controle aumenta quando o parafuso F1 é apertado e diminui quando o parafuso F1 é afrouxado. A recentralização é desativada quando o parafuso F2 é apertado e é ativada quando o parafuso F2 é afrouxado.

2 3 4

Parafuso F1 de ajuste de resistência do

pino direito (vertical)

Parafuso F2 de ajuste central do pino

direito (vertical)

3. Reconecte o suporte de borracha quando o ajuste for concluído.

Parafuso F1 de ajuste de resistência do

pino esquerdo (vertical)

Parafuso F2 de ajuste central do pino

esquerdo (vertical)

Aplicativo DJI Fly

Skypixel

Album

GO FLY

Conecte os Goggles ao dispositivo móvel, inicie o DJI Fly e entre na tela inicial. Toque em GO FLY para exibir a transmissão de vídeo, que permite compartilhar a visualização da câmera FPV.

Fly Spots (Áreas populares de voo)

Visualize ou compartilhe locais adequados para voos e captura de imagens nas proximidades, saiba mais sobre as zonas GEO e visualize fotos aéreas de diferentes locais tiradas por outros usuários.

Academy

Toque no ícone no canto superior direito para entrar na Academy e visualizar tutoriais de produtos, dicas de voo, segurança de voo e documentos manuais.

Album

Veja fotos e vídeos da aeronave e do seu dispositivo móvel. A função Create (Criar) contém as opções Templates (Modelos) e Pro (Profissional). Templates editam automaticamente as imagens importadas. Pro permite aos usuários editar as imagens manualmente.

SkyPixel

Entre no SkyPixel para ver vídeos e fotos compartilhados por usuários.

Prole

Veja as informações da conta, registros de voo, fórum da DJI, loja online, Find My Drone e outras

congurações.

Alguns países e regiões exigem relatórios em tempo real da localização da aeronave durante o voo. Como resultado, é necessário conectar os Goggles ao dispositivo móvel e iniciar o DJI Fly.

Certique-se de vericar e cumprir com regulamentos locais.

DJI FPV

Manual do Usuário

Carregue totalmente o seu dispositivo móvel antes de iniciar o DJI Fly.

É necessário um plano de dados móveis para operar o aplicativo DJI Fly. Consulte a sua operadora

de celular para orientar-se quanto a taxas de dados sem o.

Se você estiver usando um telefone celular como dispositivo de exibição, NÃO aceite chamadas telefônicas nem use os recursos de mensagens de texto durante o voo.

Leia cuidadosamente todas as dicas de segurança, mensagens de aviso e isenções de responsabilidade. Esteja familiarizado com as regulamentações da sua área. Você é exclusivamente responsável por estar ciente de todas as regulamentações relevantes e por voar de acordo com elas.

Use o tutorial no aplicativo para praticar suas habilidades de voo se você nunca tiver operado a

aeronave ou se não tiver experiência suciente para sentir-se à vontade em operar a aeronave.

O aplicativo foi desenvolvido para auxiliar sua operação. Use-o com bom senso e NÃO dependa dele para controlar a aeronave. A utilização do aplicativo está sujeita aos Termos de Uso do DJI Fly e à Política de Privacidade da DJI. Leia-os atentamente no aplicativo.

Voo

Após concluir a preparação ao voo, recomenda-se aprimorar suas habilidades de voo e praticar voo com

segurança. Certique-se de que todos os voos sejam realizados em uma área aberta. A altura de voo é limitada a 500 m. NÃO exceda esta altura. Cumpra estritamente as leis e os regulamentos locais ao voar. Certique-

se de ler a Isenção de Responsabilidade e Diretrizes de Segurança do DJI FPV para entender os alertas de segurança antes de voar.

Requisitos ambientais de voo

1. NÃO use a aeronave em condições climáticas adversas, como chuva, neve, neblina e velocidades de vento acima de 13,8 m/s.

2. Voe somente em áreas abertas. Estruturas altas e estruturas grandes em metal podem afetar a precisão da bússola e do sistema GPS incorporados. Recomenda-se manter a aeronave a pelo menos 5 m de distância das estruturas.

3. Evite obstáculos, multidões, linhas de alta tensão, árvores e corpos d’água. Recomenda-se manter a aeronave a pelo menos 3 m acima da água.

4. Minimize a interferência evitando áreas com altos níveis de eletromagnetismo, como locais próximos a linhas de tensão, estações base, subestações elétricas e torres de transmissão.

5. Os desempenhos da aeronave e da bateria estão sujeitos a fatores ambientais, como densidade do ar e temperatura. Tenha muito cuidado ao voar a 6.000 m ou mais acima do nível do mar. Caso contrário, o desempenho da bateria e da aeronave pode ser reduzido.

6. A aeronave não pode usar GPS nas regiões polares. Use o sistema visual inferior durante os voos nesses locais.

7. Se decolar de uma superfície em movimento, tal como um barco ou veículo, voe com cuidado.

Limites de voo e zonas GEO

Os operadores de veículos aéreos não tripulados (UAV) devem respeitar os regulamentos de organizações de autorregulação, como a Organização Internacional de Aviação Civil, a Administração Federal de Aviação dos EUA e as autoridades locais de aviação. Por motivos de segurança, os voos estão limitados, por padrão, o

que ajuda os usuários a operar esta aeronave legalmente e com segurança. Os usuários podem denir limites

de voo em altura e distância.

Limites de altitude e distância e as zonas GEO funcionam em conjunto para administrar a segurança do voo quando GPS estiver disponível. Apenas a altitude pode ser limitada quando o GPS não estiver disponível.

Limites de altitude de voo e distância

Os usuários podem alterar os limites máximos de altura e raio nos Goggles. Depois de concluído, o voo da

aeronave ca restrito a uma área cilíndrica, determinada por essas congurações. Esses limites são detalhados

na tabela a seguir.

Altitude de voo máx.

Altura da aeronave

quando ligada

Raio máx.

Ponto de origem

DJI FPV

Manual do Usuário

Quando GPS está disponível

Indicador de status da aeronave

Pisca em verde e vermelho alternadamente

Altitude máx.

Raio máx.

Limites de voo Goggles

A altitude da aeronave não pode

exceder o valor especicado

A distância de voo deve estar dentro do raio máximo

Advertência: limite de altura atingido

Advertência: limite de distância atingido

Quando o GPS estiver fraco

Limites de voo Goggles

Altitude máx.

Raio máx.

A altura é restrita a 30 metros quando o sinal do GPS estiver fraco.

As restrições no raio estão desabilitadas e mensagens de alerta não podem ser recebidas nos Goggles.

Não haverá limite de altitude se o sinal do GPS car fraco durante o voo, desde que o sinal do GPS

tenha exibido barras de sinal brancas ou amarelas ao ligar a aeronave. Se a aeronave estiver em uma zona GEO e houver sinal do GPS fraco ou inexistente, o indicador de

status da aeronave cará vermelho por 5 segundos a cada 12 segundos.

A aeronave ainda poderá ser controlada se atingir um dos limites de altitude ou raio, mas não será possível voar mais longe. Por motivos de segurança, não voe próximo a aeroportos, estradas, estações de trem, linhas de trem, centros de cidades ou outras áreas restritas. Apenas voe com a aeronave em seu campo de visão.

Aviso: limite de altura atingido.

Indicador de status da aeronave

Pisca em vermelho e verde alternadamente

Zonas GEO

Todas as zonas GEO estão listadas no site ocial da DJI em https://www.dji.com/ysafe. As zonas GEO são

divididas em diferentes categorias e incluem locais como aeroportos, campos de voo em que aeronaves tripuladas operem em baixas altitudes, fronteiras entre países e locais restritos, como usinas de energia.

Você receberá um aviso nos Goggles se sua aeronave estiver se aproximando de uma zona GEO e a aeronave será impedida de voar na área.

Lista de vericação pré-voo

1. Certique-se de que a bateria dos Goggles, o controle remoto, a Bateria de Voo Inteligente e o dispositivo

móvel estejam totalmente carregados.

2. Certique-se de que as hélices estejam montadas corretamente e com segurança.

3. Certique-se de que a Bateria de Voo Inteligente e a bateria dos Goggles estejam conectadas e presas

corretamente.

4. Certique-se de que o estabilizador e a câmera estejam funcionando normalmente.

5. Certique-se de que os motores estejam desobstruídos e funcionando normalmente.

6. Certique-se de que os Goggles estejam funcionando normalmente e exibam a transmissão de vídeo.

7. Certique-se de que o protetor de estabilizador esteja conectado e de que a lente da câmera e os sensores

do sistema visual estejam limpos.

8. Certifique-se de que as antenas dos Goggles estejam instaladas com segurança e que a antena do controle remoto esteja levantada.

9. Use somente peças originais DJI ou peças certificadas pela DJI. Peças não autorizadas ou peças de fabricantes não certificados pela DJI podem causar mau funcionamento do sistema e comprometer a segurança.

DJI FPV

Manual do Usuário

Partida e parada dos motores

Partida dos motores

Modo Normal/modo Esportivo

Um CSC é utilizado para iniciar os motores. Empurre os dois pinos para os cantos inferiores internos ou externos para dar partida nos motores. Após a partida dos motores, libere ambos os pinos simultaneamente.

Modo Manual

Certique-se de que o pino do acelerador esteja na posição mais baixa e pressione o botão Iniciar/Parar duas

vezes para dar partida nos motores.

Pino do acelerador

Parada dos motores

Modo Normal/modo Esportivo

Há dois métodos para parar os motores.

Método 1: quando a aeronave tiver pousado, pressione e segure o pino do acelerador. Os motores param após três segundos.

Método 2: quando a aeronave pousar, pressione o pino do acelerador e execute o mesmo CSC que foi usado para dar partida nos motores. Solte os dois pinos assim que os motores pararem.

Método 1

Método 2

DJI FPV

Manual do Usuário

Modo Manual

Pressione o botão Iniciar/Parar duas vezes para interromper os motores assim que a aeronave pousar.

Para a segurança do voo, recomenda-se mudar para o modo Normal antes de pousar.

Como parar os motores em pleno voo

Ao usar os modos Normal ou Esportivo, os motores só devem ser interrompidos realizando um CSC durante um voo, em situação de emergência, como no caso do motor da aeronave parar, de uma colisão, estiver girando no ar, ou se a aeronave estiver fora de controle e subindo/descendo muito rapidamente. A

conguração padrão pode ser alterada nos Goggles.

Ao usar o modo Manual, pressione o botão Iniciar/Parar duas vezes para interromper os motores a qualquer momento.

A interrupção dos motores em pleno voo causará a queda da aeronave.

Teste de voo

Procedimentos de decolagem/pouso

1. Coloque a aeronave em uma área aberta e plana com o indicador de status da aeronave voltado para você.

2. Ligue os Goggles, o controle remoto e a aeronave.

3. Aguarde o indicador de status da aeronave piscar em verde lentamente, indicando que o Ponto de origem foi gravado, para então colocar os Goggles.

4. Inicie os motores.

5. Empurre suavemente o pino do acelerador para cima para decolar.

6. Puxe o pino do acelerador para aterrissar a aeronave.

7. Pare os motores após o pouso.

8. Desligue a aeronave, os Goggles e o controle remoto.

Sugestões e dicas de vídeo

1. A lista de vericação pré-voo foi projetada para ajudar você a voar com segurança e para garantir que possa gravar vídeos durante o voo. Consulte a lista de vericação pré-voo completa antes de cada voo.

2. Selecione o modo de operação do estabilizador.

3. Recomenda-se utilizar o modo Normal para tirar fotos ou gravar vídeos.

4. NÃO voe em condições de mau tempo, como quando estiver chovendo ou ventando.

5. Escolha as congurações da câmera de acordo com suas necessidades.

6. Execute testes de voo para estabelecer rotas de voo e visualizar cenas.

7. Empurre os pinos de controle com cuidado para manter o movimento da aeronave suave e estável.

8. Ao usar o modo Manual, voe em um ambiente aberto, amplo e com pouca população para garantir a segurança do voo.

É importante que você compreenda as diretrizes básicas de voo, tanto para a sua proteção como para a segurança de pessoas à sua volta. NÃO se esqueça de ler a Isenção de Responsabilidade e Diretrizes de Segurança.

Manutenção

Goggles

Limpeza

Certique-se de desconectar os Goggles da tomada elétrica antes de limpar e certique-se de que não haja

cabos conectados.

Limpe a superfície dos Goggles com um pano macio, seco e limpo. Para limpar o forro de espuma, umedeça o pano com água limpa e limpe-o.

Substituição do forro de espuma

O forro de espuma é preso aos Goggles com velcro. Ao substituir o forro de espuma, remova-o gradualmente, começando pelo lado esquerdo ou direito. Alinhe o novo forro de espuma com os Goggles e pressione o forro

para baixo para que que bem preso.

Manutenção de lentes

Use um pano para limpar as lentes com cuidado.

1. Umedeça o pano com álcool ou um limpador de lentes.

2. Limpe em movimentos circulares do centro para as bordas externas das lentes.

NÃO limpe o forro de espuma com álcool.

As lentes são delicadas. Limpe-as com cuidado. NÃO as arranhe, pois isso danicará a experiência

geral de visualização.

Guarde os Goggles em lugar seco com temperatura ambiente para evitar danos às lentes devido à alta temperatura e ambientes úmidos.

DJI FPV

Manual do Usuário

Aeronave

Siga as etapas abaixo para substituir os componentes da aeronave, como o revestimento superior, estabilizador e câmera ou o trem de pouso.

Estabilizador e câmera (incluindo revestimento superior)

Desconexão

1. Retire os quatro parafusos M1.6 na frente e remova a armadura protetora.

2. Retire os quatro parafusos M2 em ambos os lados.

DJI FPV

3. Retire um canto do revestimento superior da parte inferior da aeronave.

4. De frente para a aeronave, segure o braço da estrutura frontal e empurre na direção mostrada para remover

Manual do Usuário

o revestimento superior.

5. Retire os quatro parafusos M2 da frente.

DJI FPV

6. Retire os dois parafusos M1.6 da lateral antes de retirar a peça de metal.

7. Use uma ferramenta apropriada para levantar e remover o conector FPC no estabilizador e na câmera.

Manual do Usuário

8. Rasgue um canto da ta de xação para remover o estabilizador e a câmera.

DJI FPV

Manual do Usuário

Instalação

1. Prepare um novo estabilizador e câmera, alinhe o cabo conector na posição e prenda com ta de xação.

2. Alinhe e pressione o conector FPC do estabilizador e da câmera para se certificar de que estejam conectados com segurança.

3. Fixe a placa de metal no lado direito e aperte os dois parafusos M1.6.

DJI FPV

Manual do Usuário

4. Instale o estabilizador e a câmera e aperte os quatro parafusos M2.

5. Prepare um novo revestimento superior para instalar.

6. Pressione as seguintes posições em sequência para garantir que o revestimento superior esteja instalado

com rmeza.

DJI FPV

Manual do Usuário

7. Dobre ligeiramente a lateral do revestimento superior para inserir a vela no compartimento da aeronave e

aperte os quatro parafusos M2 em ambos os lados.

8. Instale a armadura protetora pela parte superior e certique-se de alinhar os compartimentos. Aperte os

quatro parafusos M2 na frente para concluir a instalação.

Calibrar o estabilizador e a câmera

Depois de substituir o estabilizador e a câmera, baixe o arquivo de calibração da câmera para calibrar o estabilizador e a câmera.

1. Ligue a aeronave, os Goggles e o controle remoto. Certique-se de que todos os dispositivos estejam

vinculados.

2. Conecte a entrada USB-C dos Goggles ao dispositivo móvel, inicie o DJI Fly e siga as instruções na tela para baixar o arquivo de calibração da câmera na aeronave. É necessário estar conectado à internet para fazer o download.

DJI FPV

Manual do Usuário

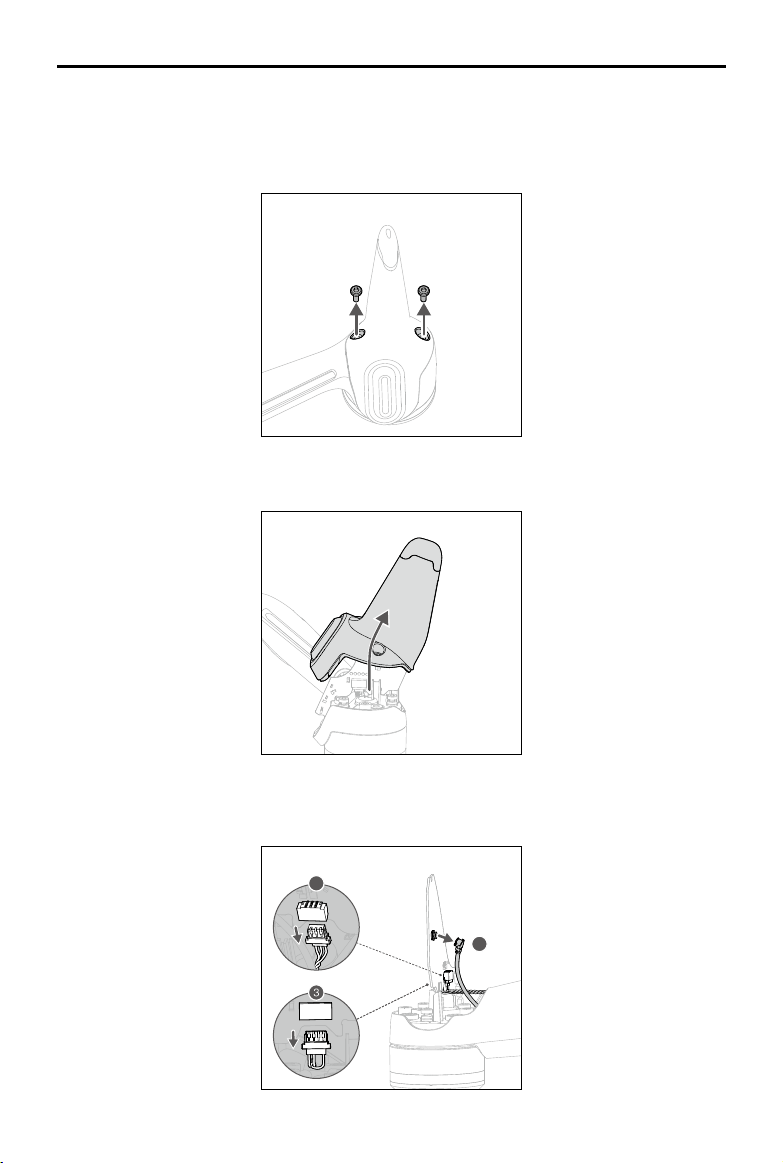

Trem de pouso

Desconexão

1. Retire os dois parafusos M1.6 na parte inferior do trem de pouso esquerdo.

2. Retire o trem de pouso, conforme mostrado.

3. Retire a placa de luz da antena do trem de pouso.

DJI FPV

4. Retire o conector da antena e os conectores do o de luz de 3 e 4 pinos em ambos os lados da placa.

Manual do Usuário

Instalação

1. Verique a marcação dentro do trem de pouso e remova a placa de luz da antena daquela marcada com L (esquerda). Conecte os conectores do o de luz de 3 e 4 pinos e o conector da antena na parte inferior do motor frontal esquerdo e certique-se de que estejam rmes.

2. Insira a placa entre as duas posições de xação na base do motor.

DJI FPV

3. Certique-se de que a ranhura do trem de pouso esteja devidamente inserida na posição correspondente

4. Aperte os dois parafusos M1.6 para concluir a instalação.

Manual do Usuário

da base do motor.

5. Repita as etapas acima para instalar o trem de pouso no lado direito. O trem de pouso tem marcação R (direita).

Apêndice

Especicações

Aeronave

Peso de decolagem Aprox. 795 g

Dimensões

Distância diagonal 245 mm

Velocidade máx. de ascensão

Velocidade máx. de descensão

Velocidade máx. (perto do nível do mar, sem vento)

Aceleração horizontal máx. (próximo ao nível do mar, sem vento)

Altura máx. de serviço acima do nível do mar

Duração máx. de voo

Duração máx. de voo estacionário

Distância máxima de voo 16,8 km (medida em condições sem vento) Resistência máx. ao vento 13,8 m/s Alcance da temperatura de

funcionamento GNSS GPS+GLONASS+Galileo Frequência de funcionamento 2,400 – 2,4835 GHz; 5,725 – 5,850 GHz Potência do transmissor

(EIRP)

Alcance de precisão em voo estacionário

Estabilizador

Alcance mecânico Inclinação: -65° a +70° Alcance controlável Inclinação: -50° a +58° Sistema estabilizado Eixo único (inclinação), eixo de rotação eletrônica Velocidade máx. controlável 60°/s Alcance da vibração angular ± 0,01° (modo Normal) Eixo de rotação eletrônica Disponível (até um ângulo de 10°)

178 × 232 × 127 mm (sem hélices) 255 × 312 × 127 mm (com hélices)

8 m/s (modo Normal) 15 m/s (modo Esportivo) Sem limite (modo Manual)

5 m/s (modo Normal) 10 m/s (modo Esportivo) Sem limite (modo Manual)

15 m/s (modo Normal) 27 m/s (modo Esportivo) 39 m/s (modo Manual)

0 a 100 km/h: 2 s (modo Manual)

6.000 m

Aprox. 20 minutos (medido enquanto voava a 40 km/h em condições sem vento)

Aprox. 16 minutos (medida em condições sem vento)

-10 a 40 °C

2,4 GHz: ≤ 31,5 dBm (FCC), ≤ 20 dBm (CE/SRRC/MIC) 5,8 GHz: ≤ 31,5 dBm (FCC), ≤ 25,5 dBm (SRRC), ≤ 14 dBm (CE)

Vertical: ± 0,1 m (com Posicionamento visual); ± 0,5 m (com Posicionamento por GPS) Horizontal: ± 0,3 m (com Posicionamento visual); ± 1,5 m (com Posicionamento por GPS)

DJI FPV

Sistema de detecção

Para frente

Inferior

Luz auxiliar inferior LED único

Ambiente operacional

Câmera

Sensor CMOS de 1/2,3 pol.; píxeis efetivos: 12 MP

Lente

Alcance ISO 100 – 12.800 Velocidade do obturador

eletrônico Modos de fotograa Disparo único Dimensão da imagem máx. 3.840×2.160 Formatos de fotograa JPEG

Resolução de vídeo

Formatos de vídeo MP4/MOV (MPEG-4 AVC/H.264, HEVC/H.265) Taxa de bites máx. do vídeo 120 Mbps Perl de cores Padrão, D-Cinelike RockSteady EIS Disponível Correção de distorções Disponível Formatos de arquivos

suportados

Bateria de Voo Inteligente

Capacidade 2.000 mAh Tensão 22,2 V (padrão) Limite de tensão de

carregamento Tipo de bateria LiPo 6S Energia 44,4 Wh a 0,5 C Taxa de descarga 10C (típico) Peso Aprox. 295 g

Manual do Usuário

Alcance de medição de precisão: 0,5 a 18 m Detecção de obstáculos: disponível apenas no modo Normal FOV: 56° (horizontal), 71° (vertical)

Alcance de medição do sensor infravermelho: 10 m Alcance de voo estacionário: 0,5 a 15 m Alcance de voo estacionário do sensor visual: 0,5 a 30 m

Superfícies discerníveis, não reetivas, com reetividade difusa de > 20%;

Iluminação adequada com lux > 15

FOV: 150° Formato equivalente a 35 mm: 14,66 mm Abertura: f/2,8

Modo de foco: foco xo Alcance do foco: 0,6 m a ∞

1/50 – 1/8.000 s

4K: 3.840 × 2.160 50/60p FHD: 1.920 × 1.080 50/60/100/120p

exFAT (recomendado) FAT32

25,2 V

DJI FPV

Manual do Usuário

Alcance da temperatura de carregamento

Potência máx. de carregamento

Goggles

Peso Aprox. 420 g (incluindo faixa para a cabeça e antenas)

Dimensões

Tamanho da tela 2 pol. × 2 Resolução da tela

(Tela única) Taxa de atualização da tela 144 Hz FOV 30° a 54°; Dimensões da imagem: 50 – 100% Alcance da distância

interpupilar Frequência de funcionamento 2,400 – 2,4835 GHz; 5,725 – 5,850 GHz Potência do transmissor

(EIRP) Banda larga de comunicação Máx. 40 MHz

Modo de visualização ao vivo

Taxa de bites máx. do vídeo 50 Mbps Alcance de transmissão 10 km (FCC); 6 km (CE/SRRC/MIC) Transmissão de áudio Disponível Formatos de gravação de

vídeo compatíveis

Formatos de reprodução de vídeo compatíveis

Alcance da temperatura de funcionamento

Potência de entrada

Bateria dos Goggles

Capacidade 1.800 mAh Tensão Máx. 9 V Tipo de bateria LiPo 2S Energia 18 Wh Alcance da temperatura de

carregamento Potência máx. de

carregamento Tempo de execução Aprox. 1 hora e 50 minutos (temperatura ambiente: 25 °C, brilho da tela: 6)

5° a 40 °C

90 W

184 × 122 × 110 mm (excl. antenas) 202 × 126 × 110 mm (incl. antenas)

1.440×810

58 – 70 mm

2,4 GHz: ≤ 28,5 dBm (FCC), ≤ 20 dBm (CE/SRRC/MIC) 5,8 GHz: ≤ 31,5 dBm (FCC), ≤ 19 dBm (SRRC), ≤ 14 dBm (CE)

Modo de baixa latência (810p 100 qps/120 qps), Latência < 28 ms Modo de alta qualidade (810p 50 qps/60 qps), Latência < 40 ms

MP4 (formato de vídeo: H.264)

MP4, MOV, MKV (Formatos de vídeo: H.264; Formatos de áudio: AAC-LC, AAC-HE, AC-3, MP3)

0° a 40 °C

Recomendado: Bateria dos Goggles DJI FPV Baterias de terceiros: 11,1 a 25,2 V

0° a 45 °C

10 W

DJI FPV

Controle remoto

Peso 346 g Dimensões 190 × 140 × 51 mm Frequência de funcionamento 2,400 – 2,4835 GHz; 5,725 – 5,850 GHz Distância máx. de transmissão

(sem obstrução, sem interferência)

Potência do transmissor (EIRP)

Alcance da temperatura de funcionamento

Carregador da bateria

Entrada 100 a 240 V, 50/60 Hz, 1,8 A

Saída

Potência nominal 86 W Alcance da temperatura de

carregamento

Tempo de carregamento

Cartões SD

Cartões SD suportados

Cartões microSD recomendados

Manual do Usuário

10 km (FCC); 6 km (CE/SRRC/MIC)

2,4 GHz: ≤ 28,5 dBm (FCC), ≤ 20 dBm (CE/SRRC/MIC) 5,8 GHz: ≤ 31,5 dBm (FCC), ≤ 19 dBm (SRRC), ≤ 14 dBm (CE)

-10° a 40 °C

Principal: 25,2 ± 0,15 V, 3,57 ± 0,1 A ou 1 ± 0,2 A USB: 5 V/2 A × 2

5° a 40 °C

Bateria de Voo Inteligente: aprox. 50 minutos Controle remoto: aprox. 2 horas e 30 minutos Bateria dos Goggles: aprox. 2 horas e 30 minutos

Cartões microSD Máx. 256 GB, Velocidade UHS-I Classe 3

SanDisk High Endurance U3 V30 64 GB microSDXC SanDisk Extreme PRO U3 V30 A2 64 GB microSDXC SanDisk Extreme U3 V30 A2 64 GB microSDXC SanDisk Extreme U3 V30 A2 128 GB microSDXC SanDisk Extreme U3 V30 A2 256 GB microSDXC Lexar 667x V30 128 GB microSDXC Lexar High Endurance 128 GB U3 V30 microSDXC Samsung EVO U3 (Amarelo) 64 GB microSDXC Samsung EVO Plus U3 (Vermelho) 64 GB microSDXC Samsung EVO Plus U3 256 GB microSDXC Netac 256 GB U3 A1 microSDXC

O peso de decolagem da aeronave inclui bateria, hélices e um cartão microSD.

O FOV será de 150° ao fotografar a 50 ou 100 qps. Para outras taxas de enquadramento, o FOV será de 142°.

Os dispositivos demorarão mais para carregar se a Bateria de Voo Inteligente e a bateria do controle remoto ou dos Goggles estiverem sendo carregadas ao mesmo tempo.

Estas especificações foram determinadas por meio de testes conduzidos com o firmware mais

recente. As atualizações de rmware podem melhorar o desempenho. É altamente recomendável atualizar ao rmware mais recente.

DJI FPV

Manual do Usuário

Calibração da bússola

Recomenda-se que a bússola seja calibrada em qualquer uma das seguintes situações ao voar ao ar livre:

1. Voar em uma localização a mais de 50 km do local em que a aeronave voou pela última vez.

2. A aeronave não voa há mais de 30 dias.

3. Um aviso de interferência da bússola aparece nos Goggles e/ou o indicador de status da aeronave pisca vermelho e amarelo, alternadamente.

NÃO calibre a bússola em locais em que possam ocorrer interferências magnéticas, tais como locais próximos a depósitos de magnetita ou grandes estruturas metálicas, como estruturas de estacionamento, porões reforçados com aço, pontes, carros ou andaimes.

NÃO carregue objetos que contenham materiais ferromagnéticos, como telefones celulares, perto da aeronave durante a calibração.

Não é necessário calibrar a bússola para voos em ambientes internos.

Procedimento de calibração

Escolha uma área aberta para realizar o seguinte procedimento.

1. Selecione Settings (“Congurações”), Safety (“Segurança”) e Compass Calibration (“Calibração da bússola”)

nos Goggles. O indicador de status da aeronave passará a amarelo sólido, indicando que a calibração foi iniciada.

2. Segure a aeronave horizontalmente e gire 360°. O indicador de status da aeronave acenderá em verde.

3. Mantenha a aeronave na posição vertical e gire-a em 360° em torno do eixo vertical.

4. Se o indicador de status da aeronave piscar em vermelho, houve falha na calibração. Mude sua localização e tente a calibração novamente.

Se o indicador de status da aeronave piscar em vermelho e amarelo alternadamente após a conclusão da calibração, isso indica que o local atual não é adequado para voo da aeronave devido ao nível de interferência magnética. Escolha um novo local.

Se calibração da bússola for necessária antes da decolagem, uma mensagem será exibida nos Goggles.

A aeronave pode decolar imediatamente após a calibração ser concluída. Se você esperar mais de três minutos para decolar após a calibração, talvez seja necessário recalibrá-la.

DJI FPV

Manual do Usuário

Atualização do rmware

Use o DJI Fly ou DJI Assistant 2 (série DJI FPV) para atualizar o rmware.

Com o DJI Fly

Depois de ligar a aeronave, os Goggles e o controle remoto, certique-se de que todos os dispositivos estejam

vinculados. Conecte a entrada USB-C dos Goggles ao dispositivo móvel, inicie o DJI Fly e siga a mensagem para atualizar. É necessário estar conectado à internet.

Com o DJI Assistant 2 (série DJI FPV)

Use o DJI Assistant 2 (série DJI FPV) para atualizar o rmware da aeronave, dos Goggles e do controle remoto

separadamente.

1. Ligue o dispositivo e com um cabo USB-C, conecte-o a um computador.

2. Inicie o DJI Assistant 2 (série DJI FPV) e faça login com uma conta da DJI.

3. Selecione o dispositivo e clique em Firmware Update (Atualizar Firmware) no lado esquerdo.

4. Selecione a versão necessária do rmware.

5. O DJI Assistant 2 (série DJI FPV) fará o download e atualizará o rmware automaticamente.

6. O dispositivo será reiniciado automaticamente após a conclusão da atualização do rmware.

Certifique-se de seguir todas as etapas para atualizar o firmware. Caso contrário, a atualização pode falhar.

A atualização do rmware levará aproximadamente 11 minutos. Ao atualizar o rmware, é normal que o estabilizador que frouxo e a aeronave reinicie. Aguarde até a atualização ser concluída.

Certique-se de que o computador esteja conectado à internet.

Certique-se de que o dispositivo tenha carga suciente antes de atualizar o rmware. Antes de realizar uma atualização, certique-se de que a Bateria de Voo Inteligente tenha pelo menos 43% de

carga e que a bateria dos Goggles e o controle remoto tenham pelo menos 30% de carga.

Não desconecte o cabo USB-C durante a atualização.

Se houver uma bateria adicional que precise ser atualizada após a conclusão da atualização, insira-a na aeronave e ligue a aeronave. Uma solicitação aparecerá nos Goggles para atualizar a

bateria. Certique-se de atualizar a bateria antes da decolagem.

É possível que a atualização possa redenir vários parâmetros de voo, como a altitude RTH e a distância máxima de voo. Antes de atualizar, anote suas congurações preferidas e reajuste-as após

a atualização.

Informações de pós-vendas

Visite https://www.dji.com/support para saber mais sobre as políticas de serviço pós-vendas, serviços de conserto e suporte.

Suporte DJI

http://www.dji.com/support

Este conteúdo está sujeito a alterações.

Baixe a versão mais recente disponível em

https://www.dji.com/dji-fpv

Caso tenha qualquer dúvida sobre este documento, entre em contato com a DJI enviando uma mensagem para DocSupport@dji.com.

DJI FPV Users guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Goggles

Goggles
