Übersicht über Ihren Swiffy

Vielen Dank!

Es freut uns, dass Sie sich für den Bodenstaubsauger Swiffy entschieden haben!

Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Geräteteile/Lieferumfang

1 Handgriff 2 Nebenluftregler 3 Saugschlauch 4 Verstauhaken 5 Teleskoprohr oder 2-tlg. Metall-

steckrohr (je nach Modell und Ausstattung)

6 Teleskoprohr-Arretierung (je nach

Modell und Ausstattung) 7 Bodendüse 8 Umschalter Teppich/Hartboden 9 Staubraumdeckel 10 Staubbeutel-Wechselanzeige 11 Entriegelung für den Staubraumde-

ckel

12 Tragegriff 13 Verstauhalterung 14 Kombischultergurt 15 Schultergurthalterungen 16 Saugleistungsregler 17 Kabelaufrolltaste 18 Ein-/Ausschalter 19 Ausblasfilter-Abdeckung 20 2in1-Kombidüse 21 Staubbeutel

(1 x im Gerät, 2 x Ersatz)

22 Staubbeutelhalter

Technische Daten

Geräteart : Bodenstaubsauger Modell : Swiffy Spannung : 230 V ~50 Hz Leistung : 1200 W nom. - 1400 W max Filter : Motorschutz-Filter

Ausblasfilter Staubbeutel : 2 l Volumen Saugschlauch : ca. 1,5 m Länge Netzkabel mit Stecker : ca. 4,5 m Länge Gewicht : ca. 4,3 kg

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Appliance International GmbH

Page 5

Swiffy_de.book Seite 5 Freitag, 2. September 2005 6:46 18

Inhaltsverzeichnis

1 Sicherheitshinweise ................................................................. 6

1.1 zur Bedienungsanleitung............................................................................................. 6

1.2 zu den verwendeten Symbolen................................................................................... 6

1.3 zur Stromversorgung................................................................................................... 6

1.4 zu Kindern .................................................................................................................. 7

1.5 zur bestimmungsgemäßen Verwendung..................................................................... 7

1.6 falls das Gerät defekt ist.............................................................................................. 8

2 Auspacken und Anschließen................................................... 8

2.1 A uspacken................................................................................................................... 8

2.2 Montieren..................................................................................................................... 8

2.3 Weitere Düsen (Zubehör) verwenden ......................................................................... 9

3 Bedienung ................................................................................. 9

3.1 S taubsaugen ............................................................................................................... 9

3.2 Ausschalten und Stromkabel aufrollen........................................................................ 10

3.3 A ufbewahren ............................................................................................................... 11

3.4 Kombischultergurt verwenden..................................................................................... 11

3.5 S taubbeutel wechseln ................................................................................................. 12

4 Filter........................................................................................... 13

4.1 Motorschutzfilter austauschen..................................................................................... 14

4.2 Ausblasfilter austauschen............................................................................................ 14

5 Fehlerbehebung........................................................................ 15

6 Reinigung .................................................................................. 15

6.1 Gehäuse reinigen........................................................................................................ 15

6.2 Filter reinigen............................................................................................................... 15

7 Entsorgung................................................................................ 16

8 Ersatzteile.................................................................................. 16

8.1 V erschleißteilliste......................................................................................................... 16

8.2 B ezugsquellen............................................................................................................. 16

9 Garantie ..................................................................................... 17

9.1 Garantiebedingungen.................................................................................................. 17

9.2 Im Garantiefall ............................................................................................................. 17

Inhaltsverzeichnis

Page 6

Swiffy_de.book Seite 6 Freitag, 2. September 2005 6:46 18

1 Sicherheitshinweise

zur Bedienungsanleitung

1 Sicherheitshinweise

1.1 zur Bedienungsanleitung



1.2 zu den verwendeten Symbolen

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

 Das Gerät darf nur im Haushalt eingesetzt werden. Es

ist für eine gewerbliche Nutzung nicht geeignet.

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

1.3 zur Stromversorgung  Das Gerät wird mit elektrischem Strom betrieben, dabei

besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

- Fassen Sie d en Stecker niemals mit nassen Händen an.

- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte beschädigt werden.

- Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.

- Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

- Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten Sie es von Regen und Nässe fern.

Page 7

Swiffy_de.book Seite 7 Freitag, 2. September 2005 6:46 18

1 Sicherheitshinweise

zu Kindern

- Betreiben Sie das Gerät nur, wenn die auf dem Typenschild an der Unterseite des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.

1.4 zu Kindern  Lassen Sie das Gerät nicht unbeaufsichtigt und ver-

wenden Sie es mit größter Vorsicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.

 Kinder oder Personen, die die Gefahren nicht einschät-

zen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.

 Verpackungsmaterialien dürfen nicht zum Spielen ver-

wendet werden. Es besteht Erstickungsgefahr.

1.5 zur bestimmungsgemäßen Verwendung

Der Bodenstaubsauger ist ausschließlich für das Reinigen von normalverschmutzten Böden, Teppichen und Gardinen zu verwenden. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Insbesondere die im

Folgenden aufgeführten Tätigkeiten dürfen auf keinen Fall mit dem Bodenstaubsauger ausgeführt werden:

 Das Saugen von:

- glühender Asche, brennenden Zigaretten oder Streichhölzern. Es kann zum Brand kommen.

- spitzen Gegenständen, wie Glassplittern, Nägeln, etc. Diese Gegenstände zerstören die Filter.

- Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im Inneren kann zum Kurzschluss führen.

- Toner (für Laserd rucker, Kopierer, etc.). Es besteht Brand und Explosionsgefahr.

- Gips, Zement, etc. Die Filter können verstopfen.

- Kleidungsstücken (z.B. Schuhbänder, Schals, etc.) . Sie könnten eingezogen werden und schwere Verletzungen hervorrufen.

- Haaren, Fingern und anderen Körperteilen. Sie könnten eingezogen werden und schwere Verletzungen hervorrufen.

 Die Verwendung in der Nähe von explosiven oder leicht

entzündlichen Stoffen. Es besteht Brand- oder Explosionsgefahr.

 Die Verwendung im Freien. Es besteht die Gefahr, dass

Regen und Schmutz das Gerät zerstören.

 Das Hineinstecken von Gegenständen in die Öffnungen

des Gerätes. Es könnte überhitzen.

Page 8

Swiffy_de.book Seite 8 Freitag, 2. September 2005 6:46 18

2 Auspacken und Anschließen

falls das Gerät defekt ist

1.6 falls das Gerät defekt ist

 Betreiben Sie niemals ein defektes Gerät, oder ein Ge-

rät mit einem defekten Kabel. Es besteht erhebliches Verletzungsrisiko.

 Geben Sie ein defektes Gerät zur Reparatur an einen

Fachhändler oder den Royal Adresse, ZSeite 17, „Garantie“.

Appliance Kundendienst.

2 Auspacken und Anschließen

2.1 Auspacken Packen Sie das Gerät und alle Zubehörteile aus und über-

prüfen Sie den Inhalt auf Vollständigkeit. Informationen zum Lieferumfang ZSeite 4, „Übersicht über Ihren Swiffy“.

ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend den in Ihrem Land geltenden Vorschriften.

HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

2.2 Montieren

WARNUNG:

Abb.

Montieren Sie das Gerät nur, wenn der Stecker aus der Steckdose ausgezogen ist. Es könnte versehentlich eingeschaltet werden.

HINWEIS:

Das Gerät wird je nach Modell mit einem Teleskoprohr oder einem 2-tlg. Metallsteckrohr geliefert.

1. Stecken Sie das Ende des Saugschlauchs (Abb. 2/1) in den Anschluss (Abb. 2/2) des Bodenstaubsaugers, bis die Verriegelung hörbar einrastet.

2. Für Geräte mit 2-tlg. Metallsteckr ohr: Stecken Sie die beiden Rohrhälften zusammen.

3. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende des Metallsteck- bzw. des Teleskoprohres (Abb. 3/2).

4. Stecken Sie die Bodendüse (Abb. 3/3) auf das untere Ende des Metallsteck- bzw. Teleskoprohres (Abb. 3/4).

HINWEIS:

Eventuell ist es erforderlich etwas fester zu drücken.

Page 9

Swiffy_de.book Seite 9 Freitag, 2. September 2005 6:46 18

3 Bedienung

Weitere Düsen (Zubehör) verwenden

5. Für Geräte mit optionalem Teleskoprohr: Stellen Sie die

Abb. 4

Ihr Bodenstaubsauger ist jetzt einsatzbereit.

Länge des Teleskoprohrs ein. Drücken Sie dazu die Teleskoprohr-Arretierung (Abb. 4/1) nach unten (Abb. 4/a). Ziehen Sie dann das Teleskoprohr am unteren Teil (Abb. 4/2). auf gewünschte Länge (Abb. 4/b) . Zum Verriegeln lassen Sie die Teleskoprohr-Arretierung während Sie ziehen los. Sie hören ein deutliches Klicken.

2.3 Weitere Düsen (Zubehör) verwenden

Abb.

3 Bedienung

3.1 Staubsaugen .

Neben der soeben installierten Bodendüse können Sie mit der 2in1-Kombidüse den Funktionsumfang Ihres Bodenstaubsaugers erweitern.

Die Kombidüse (Abb. 6) kann in der Zubehörhalterungen auf der Rückseite des Gerätes aufbewahrt werden (Abb. 5). Sie können die Kombidüse als Fugendüse oder Möbelbürste verwenden.

 Möbelbürste (Abb. 6/1)

Benutzen Sie diese, um Staub von Gegenständen zu saugen, die empfindliche Oberflächen haben (z.B. Schränke oder Tische).

 Fugendüse (Abb. 6/2)

Benutzen Sie diese, um Staub aus schwer zugänglichen Stellen zu saugen. Entfernen Sie den Möbelbürsten-Aufsatz (Abb. 6/3), um die Kombidüse als Fugenbürste zu verwenden.

WARNUNG:

Prüfen Sie den Bodenstaubsauger und das Stromkabel vor jeder Benutzung. Ein beschädigtes Gerät darf nicht verwendet werden. Es besteht ein Verletzungsrisiko.

ACHTUNG:

Verwenden Sie den Bodenstaubsauger nur, wenn alle Filter und der Staubbeutel ordnungsgemäß eingesetzt sind und sichergestellt ist, dass keine Öffnungen verstopft sind. Filter und Staubbeutel dürfen keine Beschädigungen aufweisen und müssen trocken sein. Bei Nichtbeachtung kann der Bodenstaubsauger beschädigt werden.

Page 10

7 8

Swiffy_de.book Seite 10 Freitag, 2. September 2005 6:46 18

3 Bedienung

Ausschalten und Stromkabel aufrollen

1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.3,

„Weitere Düsen (Zubehör) verwenden“.

Abb.

Abb. 9

2. Z iehen Sie das Kabel am Stecker bis zur gelben Markierung heraus (Abb. 7/1).

Falls die rote Markierung (Abb. 7/2) sichtbar ist, ziehen Sie das Kabel wieder soweit ein, bis diese nicht mehr zu sehen ist, ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“. Ansonsten kann das Kabel abreißen. Es besteht die Gefahr eines elektrischen Schlages.

3. Schalten Sie den Bodenstaubsauger am Ein-/Ausschalter (Abb. 8/1) ein.

4. Stellen Sie die Saugleistung am Saugleistungsregler (Abb. 8/2) ein.

5. Stellen Sie den Umschalter Teppich/Hartboden (Abb. 9) ihrem Bodenbelag entsprechend ein:

- Hartboden (Abb. 9/1)

- Teppich (Abb. 9/2)

6. Ziehen Sie zum Saugen den Bodenstaubsauger wie einen Schlitten hinter sich her. Beachten Sie zum Saugen die entsprechenden Empfehlungen der Bodenbelaghersteller.

HINWEIS:

Mit dem Nebenluftregler (Abb. 10/1) können Sie die Saugleistung schnell reduzieren, z.B. um eingesaugte Gardinen wieder freizugeben.

WARNUNG:

Laminat, Fliesen, PVC, etc.

Lang- und kurzflorige Teppiche, Läufer, etc.

3.2 Ausschalten und Stromkabel aufrollen

Abb. 1

Abb. 11

1. Schalten Sie den Bodenstaubsauger am Ein-/Ausschalter (Abb. 11/1) aus und ziehen Sie den Stecker aus der Steckdose.

2. Nehmen Sie den Stecker in die Hand und halten Sie ihn fest.

WARNUNG:

Beim Einziehen des Stromkabels kann dieses umherschlingern, zur Stolperfalle werden oder Gegenstände umreißen.

3. D rücken Sie die Kabelaufrolltaste (Abb. 11/2), um das

Page 11

Swiffy_de.book Seite 11 Freitag, 2. September 2005 6:46 18

3 Bedienung

Aufbewahren

3.3 Aufbewahren

Abb. 1

Wenn Sie den Arbeitsplatz verlassen, schalten Sie das Gerät aus und beachten Sie die Hinweise unter ZKapitel

3.2, „Ausschalten und Stromkabel aufrollen“. So vermeiden Sie Unfälle.

Zum Abstellen können Sie die Verstauhalterung (Abb. 12/1) an der Unterseite des Bodenstaubsaugers verwenden. Hier können Sie den Verstauhaken (Abb. 12/2) des Metallsteck- oder Teleskoprohres einhaken. Schieben Sie das Teleskoprohr (Abb. 12/3) vor dem Einhaken ganz zusammen.

Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z.B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die Hitze kann das Gerät beschädigen.

Stromkabel einzuziehen. Führen Sie es auf dem letzten Stück mit dem Stecker in der Hand.

WARNUNG:

ACHTUNG:

3.4 Kombischultergurt verwenden

Abb. 1

Abb. 14

 Wenn Sie das Gerät längere Zeit lagern möchten, ent-

nehmen Sie den Staubbeutel, sowie die Filter. Bewahren Sie das Gerät in einem kühlen, trockenen Raum auf.

Das Gerät verfügt über einen Kombischultergurt. Dieser erlaubt es Ihnen, das Gerät über der Schulter oder auf dem Rücken zu tragen. Dies ist insbesondere nützlich, wenn Sie in schwerzugänglichen Räumen, beispielsweise einem Treppenhaus, saugen möchten.

Auf dem Rücken tragen

1. Befestigen Sie den Haken des Schultergurts am Hand-

griff (Abb. 13/1). Die Schultergurte müssen zur Unterseite des Gerätes zeigen.

2. Stellen Sie sicher, dass der Reißverschluss des Kombischultergurts geöffnet ist.

3. Stecken Sie die Schultergurt-Schnallen in die beiden unteren Halterungen auf der Rückseite des Gerätes (Abb. 13/2).

4. Sie können den Staubsauger nun wie einen Rucksack auf dem Rücken tragen (Abb. 14).

Page 12

Swiffy_de.book Seite 12 Freitag, 2. September 2005 6:46 18

3 Bedienung

Staubbeutel wechseln

WARNUNG:

Stellen Sie sicher , dass die Schnallen und der Haken des Schultergurts sicher am Gerät befestigt sind. So vermeiden Sie Unfälle durch ein Herabstürzen des Gerätes.

Auf der Schulter tragen

1. Befestigen Sie den Haken des Schultergurts am Hand-

Abb. 1

griff (Abb. 15/1). Die Schultergurte (Abb. 15/2) müssen zur Oberseite des Gerätes zeigen.

2. Stellen Sie sicher, dass der Reißverschluss des Kombischultergurts geschlossen ist.

3. Stecken Sie eine Schultergurt-Schnalle in die obere Halterung auf der Rückseite des Gerätes (Abb. 15/2).

4. Sie können den Staubsauger nun über der Schulter tragen (Abb. 16).

WARNUNG:

Stellen Sie sicher , dass die Schnallen und der Haken des Schultergurts sicher am Gerät befestigt sind. So vermeiden Sie Unfälle durch ein Herabstürzen des Gerätes.

Schultergurt abnehmen

1. Lösen Sie den Haken des Schultergurts vom Handgriff

(Abb. 15/1).

2. Lösen Sie die Schultergurt-Schnalle, indem Sie die Enden der Schnalle zusammenpressen und sie dabei aus der Halterung entfernen (Abb. 17).

3.5 Staubbeutel wechseln  Wechseln Sie den Staubbeutel spätestens dann, wenn

die Staubbeutel-Wechselanzeige (Abb. 1/10) „rot“ anzeigt, oder die Saugwirkung nachlässt.

ACHTUNG:

Abb. 1

Bevor Sie den Staubbeutel wechseln, schalten Sie das Gerät aus und beachten Sie die Hinweise unter ZKapitel

3.2, „Ausschalten und Stromkabel aufrollen“. So vermeiden Sie, dass Staub das Gerät zerstört.

1. Öffnen Sie den Staubraumdeckel (Abb. 18/2), indem Sie ihn mit der Entriegelungstaste (Abb. 18/1) aufklappen.

HINWEIS:

Gehen Sie beim Entnehmen des Staubbeutels vorsichtig und langsam vor, damit kein Staub aus dem Staubbeutel herausgedrückt wird.

2. Ziehen Sie den Staubbeutelhalter (Abb. 19/1) nach oben heraus.

Page 13

Swiffy_de.book Seite 13 Freitag, 2. September 2005 6:46 18

4 Filter

Staubbeutel wechseln

3. Ziehen Sie den Staubbeutel (Abb. 20/1) nach oben aus

4. Entfe rnen Sie Staub, der sich eventuell im Staubraum

HINWEIS:

Den Staubbeutel können Sie im normalen Hausmüll entsorgen, sofern er keinen für den Hausmüll verbotene Bestandteile enthält.

5. Kontrollieren Sie den Motor schutzfilter auf Verschmut-

6. Schieben Sie den neuen Staubbe utel wieder in die da-

7. Schieben Sie de n Staubbeutelhalter wieder in die ent-

8. Schließen Sie den Staubraumdeckel. Er rastet hörbar

Der Bodenstaubsauger besitzt die folgenden Filter:

 Die Filter können nach einiger Zeit verstopfen und so

die Saugleistung reduzieren. Deshalb ist es wichtig, dass Sie die oben angegebenen Zeitabstände einhalten. Falls Sie feststellen, dass ein Filter beschädigt ist, ersetzen Sie diesen umgehend.

HINWEIS:

Bei leichten Verschmutzungen kann es auch ausreichen, die Filter über einem Mülleimer auszuklopfen. Wir empfehlen aber, die Filter regelmäßig auszutauschen.

4 Filter

Abb. 2

Abb. 21

dem Staubbeutelhalter.

befindet.

zungen oder Beschädigungen ZKapitel 4, „Filter“.

für vorgesehene Schiene im Staubbeutelhalter.

sprechende Schiene.

ein.

- Motorschutzfilter: hinter dem Staubbeutel (Abb. 21/1). Er verhindert bei einem defekten Staubbeutel, dass größere Partikel den Motor zerstören.

Austauschen: alle 6 Monate

- Ausblasfilter: an der Rückseite des Geräts (Abb. 21/2). Er filtert Feinschmutz aus der ausgeblasenen Luft.

Austauschen: alle 6 Monate

Page 14

Swiffy_de.book Seite 14 Freitag, 2. September 2005 6:46 18

4 Filter

Motorschutzfilter austauschen

4.1 Motorschutzfilter austauschen

Abb. 2

4.2 Ausblasfilter austauschen

Abb. 2

1. Schalten Sie das Gerät aus und beachten Sie die Hinweise unter ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.

2. Entnehmen Sie den Staubbeutel, ZKapitel 3.5, „Staubbeutel wechseln“, Punkt 1-2.

3. Ziehen Sie den Motorschutzfilter (Abb. 22) ab.

4. Stecken Sie den neuen Motorschutzfilter auf den Hal-

ter. Achten Sie dabei darauf, dass die Stifte der Filterhalterung in die Aussparungen des Filters passen.

5. Setzen Sie den Staubbeutel wieder ein und schließen Sie den Staubraumdeckel.

1. Schalten Sie das Gerät aus und beachten Sie die Hinweise unter ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.

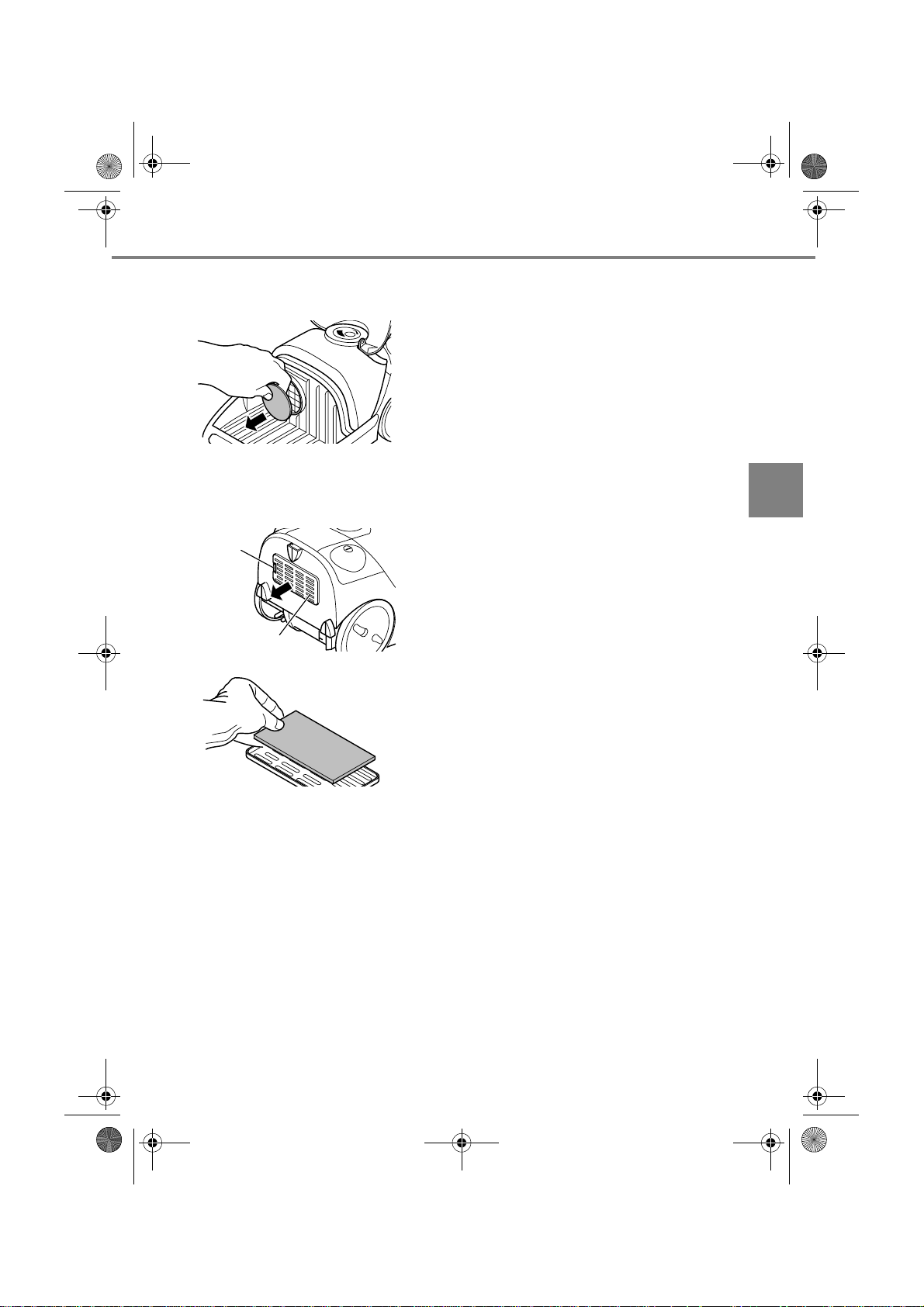

2. Öffnen Sie die Ausblasfilter-Abdeckung (Abb. 23/2). Drücken Sie dazu die Verriegelung (Abb. 23/1) und heben Sie die Ausblasfilter-Abdeckung nach hinten ab.

3. Entnehmen Sie den Filter (Abb. 24).

4. Setzen Sie den neuen Filter ein (Bestellnummer,

ZKapitel 8, „Ersatzteile“). Achten Sie darauf, dass er richtig einrastet.

5. Setzen Sie abschließend die Ausblasfilter-Abdeckung wieder ein.

Abb. 24

Page 15

Swiffy_de.book Seite 15 Freitag, 2. September 2005 6:46 18

5 Fehlerbehebung

Gehäuse reinigen

5 Fehlerbehebung

Bevor Sie das Gerät an den Royal® Appliance Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

WARNUNG:

Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie niemals ein defektes Gerät.

Fehler mögliche Ursache Lösung

Gerät läuft nicht Stecker ist nicht eingesteckt oder

Gerät ist nicht eingeschaltet. Steckdose führt keinen Strom. Testen Sie den Bodenstaubsauger an einer

Stromkabel ist beschädigt. Lassen Sie das Kabel durch den Royal

Gerät nimmt keinen Schmutz auf

Gerät verursacht fremdes Geräusch

Staubbeutel ist voll oder verstopft.

Filter ist verschmutzt. Den entsprechenden Filter reinigen,

Düse, Metallsteck- bzw. Teleskoprohr oder Saugschlauch sind verstopft.

Eingesaugte Partikel versperren den Luftweg.

Stecker einstecken und Gerät einschalten, ZKapitel 3.1, „Staubsaugen“.

anderen Steckdose, bei der Sie sicher sind, dass diese Strom führt.

pliance Kundendienst ersetzen, Adresse, ZSeite 17, „Garantie“.

Staubbeutel leeren/reinigen.

ZKapitel 4, „Filter“. Entfernen Sie die Verstopfung. Benutzen

Sie dazu falls erforderlich einen langen Holzstab (z.B. Besenstiel).

Entfernen Sie die Partikel. Benutzen Sie dazu falls erforderlich einen langen Holzstab (z.B. Besenstiel).

Ap-

6 Reinigung

WARNUNG:

Bevor Sie das Gerät reinigen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

6.1 Gehäuse reinigen

Reinigen Sie das Gehäuse ausschließlich mit einem leicht angefeuchteten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.

6.2 Filter reinigen

Zum Reinigen der Filter, ZKapitel 4, „Filter“.

Page 16

Swiffy_de.book Seite 16 Freitag, 2. September 2005 6:46 18

7 Entsorgung

Verschleißteilliste

7 Entsorgung

Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt und können im H ausmüll entsorgt werden.

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Geräte dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge be züglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

8 Ersatzteile

8.1 Verschleißteilliste

Artikel-Nr. Beschreibung Inhalt

3144010720 Staubbeutel-/Filter-Set 6 Staubbeutel

1 Motorschutzfilter 1 Ausblasfilter

8.2 Bezugsquellen

Zubehörteile sowie Ersatzteile können nachbestellt werden. Diese erhalten Sie bei den Firmen:

Zubehör-Ersatzteile-Service-Versand Ina Riedmüller Frankenstraße 34 D-89233 Neu-Ulm

Tel.: 0 73 07 / 51 75 Fax: 0 73 07 / 41 56

Riedmueller.service@t-online.de

Zubehör-Ersatzteile-Service-Versand Staubsauger-Center Feuerbach KG Corneliusstraße 75 D-40215 Düsseldorf

Tel.: 02 11 / 38 10 07 Fax: 02 11 / 37 04 97

Staubsaugercenter@t-online.de

Page 17

Swiffy_de.book Seite 17 Freitag, 2. September 2005 6:46 18

9 Garantie

Garantiebedingungen

9 Garantie

9.1 Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum.

Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Umtausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Von der Garantie sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch, etc.) zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen.

Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als original

Royal

Appliance Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie und

sind deshalb kostenpflichtig!

Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers auf der Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

9.2 Im Garantiefall

Versenden Sie das Gerät mit leerem Staubbeutel und einer kurzen Fehlerbeschreibung in Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden Sie es zusammen mit der Garantiekarte oder einer Rechnungskopie an folgende Adresse:

Royal

Appliance International GmbH Abt. Kundenservice Itterpark 7-9 40724 Hilden

Germany

Tel.: 02103 / 20 07 10 Fax: 02103 / 20 07 77

www.dirtdevil.de

Page 18

Swiffy_de.book Seite 18 Samstag, 3. September 2005 2:41 14

An overview of your Swiffy

Many thanks!

We are pleased that you decided on the Swiffy cylinder vacuum cleaner!

We hope you enjoy using your appliance and we would like to thank you for your purchase!

Appliance parts/scope of delivery

1 Handle 2 Secondary air controller 3 Suction hose 4 Stow-away hook 5 Telescopic tube or 2-part metal

insert tube (depending on the model and the design)

6 Telescopic tube lock (depending on

the model and the design) 7 Floor nozzle 8 Carpet/hard floor switch 9 Dust chamber cover 10 Dust bag change indicator 11 Release for dust chamber cover

12 Carry handle 13 Stow-away hook mount 14 Combination shoulder strap 15 Shoulder strap mounts 16 Suction controller 17 Cable retract button 18 On/off button 19 Blow-out filter cover 20 2-in-1 combi-nozzle 21 Dust bag

(1 x in appliance, 2 x spare)

22 Dust bag holder

Technical data

Type of appliance : Cylinder vacuum cleaner Model : Swiffy Voltage : 230 V ~50 Hz Output : 1200 W nom. - 1400 W max. Filters : Protective motor filter

Blow-out filter Dust bag : 2 l volume Suction hose : approx. 1.5 m long Mains cable with plug : approx. 4.5 m long Weight : approx. 4.3 kg

We reserve the right to make technical and design alterations in the course of ongoing product improvements.

Appliance International GmbH

Page 19

Swiffy_de.book Seite 19 Samstag, 3. September 2005 2:41 14

List of contents

1 Safety instructions.................................................................... 20

1.1 Regarding the operating manual................................................................................. 20

1.2 Regarding the symbols used....................................................................................... 20

1.3 Regarding the power supply........................................................................................ 20

1.4 Regarding children ..................................................................................................... 21

1.5 Regarding intended use .............................................................................................. 21

1.6 If the appliance is defective......................................................................................... 22

2 Unpacking and connecting...................................................... 22

2.1 Unpacking.................................................................................................................... 22

2.2 A ssembly ..................................................................................................................... 22

2.3 Using other nozzles (accessories)............................................................................... 23

3 Operating................................................................................... 23

3.1 V acuuming................................................................................................................... 23

3.2 S witching off and retracting the power cable............................................................... 24

3.3 S torage........................................................................................................................ 25

3.4 Using the combination shoulder strap......................................................................... 25

3.5 Changing the dust bag ................................................................................................ 26

4 Filters......................................................................................... 27

4.1 Replacing the protective motor filter............................................................................ 28

4.2 Replacing the blow-out filter........................................................................................ 28

5 Correcting malfunctions .......................................................... 29

6 Cleaning..................................................................................... 29

6.1 Cleaning the housing................................................................................................... 29

6.2 Cleaning the filters....................................................................................................... 29

7 Waste disposal.......................................................................... 30

8 Spare parts................................................................................ 30

8.1 List of wear parts......................................................................................................... 30

8.2 S upply sources ............................................................................................................ 30

9 Warranty .................................................................................... 31

9.1 Warranty conditions..................................................................................................... 31

9.2 Making a warranty claim.............................................................................................. 31

List of contents

Page 20

Swiffy_de.book Seite 20 Samstag, 3. September 2005 2:41 14

1 Safety instructions

Regarding the operating manual

1 Safety instructions

1.1 Regarding the operating manual



1.2 Regarding the symbols used

1.3 Regarding the power supply

Read this operating manual through completely before working with the appliance.

Keep the operating manual safe. If you pass the appliance on to a third party, give them the operating manual as well.

Non-compliance with these instructions can lead to serious injuries or damage to the appliance.

We assume no liability for damage that occurs as a result of non-compliance with this operating manual.

 The appliance may only be operated in households. It is

not suitable for industrial or commercial use.

Important instructions for your safety are especially marked. You must observe these instructions to avoid accidents and damage to the appliance:

WARNING:

Warns against hazards for your health and indicates possible risks of injury.

A TTENTION:

Indicates possible hazards for the appliance or other objects.

NOTE:

Highlights tips and information for you.

 The appliance is operated with electrical power which

means there is in principle a risk of electric shock. Pay particular attention to the following:

- Never touch the plug with wet hands.

- If you want to pull the plug out of the socket then always pull directly on the plug. Never pull on the cable as this could damage it.

- Make sure that the power cable is not bent, caught or run over, and that it does not come into contact with heat sources.

- Only use a n extension cable that is designed for the power requirement of the appliance.

- Never immer se the appliance in water or other fluids and keep it away from rain and moisture.

- Only operate the appliance if the electrical voltage stated on the type plate beneath the appliance matches the voltage on your socket. Wrong voltage can destroy the appliance.

Page 21

Swiffy_de.book Seite 21 Samstag, 3. September 2005 2:41 14

1 Safety instructions

Regarding children

1.4 Regarding children  Never leave the appliance unattended, and use it with

the greatest of care if children or persons who cannot assess the risks are nearby.

 Children or persons who cannot assess the risks may

not use the appliance. Store it so it is inaccessible.

 Packing material must not be used to play with. There

is a danger of suffocation.

1.5 Regarding intended use

The cylinder vacuum cleaner must only be used for cleaning normally dirty floors, carpets and curtains. Any other use is considered non-intended use and is prohibited.

In particular, the activities listed in the following may under no circumstances be carried out with the cylinder vacuum cleaner:

 Do not vacuum:

- hot ash, burning cigarettes or matches. These can cause fire.

- pointed objects such as, glass fragments, nails, etc. These objects destroy the filter.

- water and other fluids, especially damp carpet cleaning agents. Internal dampness can lead to a short-circuit.

- toner (for laser printers, copy machines, etc.). There is a risk of fire and explosion.

- plaster, cement, etc. The filter can become blocked.

- pieces of clothing (e.g. shoelaces, scarves, etc.). They could be pulled right in and cause severe injuries.

- hair, fingers and other body parts. They could be pulled right in and cause severe injuries.

 Do not use near explosive or easily flammable

substances. There is a risk of fire or explosion.

 Do not use in the open-air. There is a risk of the

appliance being destroyed by rain and dirt.

 Do not push objects into the openings of the appliance.

It could overheat.

Page 22

Swiffy_de.book Seite 22 Samstag, 3. September 2005 2:41 14

2 Unpacking and connecting

If the appliance is defective

1.6 If the appliance is defective

 Never operate a defective appliance or an appliance

with a defective cable. There is a considerable risk of injury.

 Bring or send defective appliances to a specialist dealer

or to Royal Address, ZPage 31, "Warranty".

Appliance Customer Services for repair.

2 Unpacking and connecting

2.1 Unpacking Unpack the appliance and all accessory parts and check

2.2 Assembly

that the contents are complete. Information regarding the scope of delivery ZPage 18, "An overview of your Swiffy".

A TTENTION:

Always transport/send the appliance in its original packaging so that it does not become damaged. Keep the packing material for this purpose. Dispose of any packing material that is no longer required in accordance with the provisions applicable in your country.

NOTE:

If you should notice damage due to transport, then contact your dealer immediately.

WARNING:

Only assemble the appliance if the plug has been pulled out of the socket. It could be switched on by accident.

Fig.

NOTE:

Depending on the model, the appliance is supplied with a telescopic tube with a 2-part metal insert tube.

1. Push the end of the suction hose (Fig. 1/1) into the connection point (Fig. 1/2) of the cylinder vacuum cleaner until the lock audibly clicks into place.

2. For appliance s with 2-p art metal insert tube: Push bo th tube halves together.

3. Push the handle (Fig. 2/1) into the upper end of the metal insert tube or of the telescopic tube (Fig. 2/2).

4. Push the floor nozzle (Fig. 2/3) onto the lower end of the metal insert tube or of the telescopic tube (Fig. 2/4).

NOTE:

It may be necessary to push a bit harder.

Page 23

Swiffy_de.book Seite 23 Samstag, 3. September 2005 2:41 14

3 Operating

Using other nozzles (accessories)

Fig.

2.3 Using other nozzles (accessories)

Fig.4

Fig.

5. For appliances with optional telescopic tube: Adjust the length of the telescopic tube. To do this, press the telescopic tube lock (Fig. 3/1) down (Fig. 3/a). Then pull the telescopic tube by the lower part (Fig. 3/2) to the desired length (Fig. 3/b). To lock it, release the telescopic tube lock when you let go. You will hear an audible click.

Your cylinder vacuum cleaner is now ready to use.

Together with the floor nozzle just installed, you can expand the range of functions of your cyclinder vacuum cleaner with the 2-in-1 combi-nozzle.

The combi-nozzle (Fig. 5) can be stored in the accessory mounts on the back of the appliance (Fig. 4). You can use the combi-nozzle as a crevice nozzle or as a furniture brush.

 Furniture brush (Fig. 5/1)

Use this to vacuum dust off objects that have sensitive surfaces (e.g. cupboards or tables).

 Crevice nozzle (Fig. 5/2)

Use this to vacuum dust from hard to reach places. Remove the furniture brush attachment (Fig. 5/3) to use the combinozzle as a crevice brush.

3 Operating

3.1 Vacuuming .

WARNING:

Check the cylinder vacuum cleaner and the power cable before each use. A damaged appliance must never be used. There is a risk of injury.

A TTENTION:

Only use the cylinder vacuum cleaner if all filters and the dust bag are correctly in place and once you have ensured that no openings are blocked The filters and dust bag must not be damaged and must be dry. Noncompliance can damage the cylinder vacuum cleaner.

Page 24

6 7

g.10

Swiffy_de.book Seite 24 Samstag, 3. September 2005 2:41 14

3 Operating

Switching off and retracting the power cable

1. Push on the desired nozzle, ZChapter 2.3, "Using other

Fig.

2. Pull the cable, by holding the plug, until the yellow mark

If the red mark (Fig. 6/2) is visible, then retract the cable again until it is no longer visible, ZChapter 3.2, "Switching off and retracting the power cable". Otherwise the cable can break off. There is a risk of electric shock.

3. Switch on the cylinder vacuum clean er using the on/off

4. Turn on the suction using the suction controller

5. Adjust the carpet/hard floor switch (Fig. 8/1) in

6. To vacuum, pull the cylinder vacuum cleaner behind

NOTE:

You can quickly reduce the suction power with the secondary air controller (Fig. 9/1) , e.g. to release curtains that have been sucked in.

nozzles (accessories)".

is reached (Fig. 6/1).

WARNING:

switch (Fig. 7/1).

(Fig. 7/2).

accordance with your type of flooring:

- Hard floors (Fig. 8/1) Laminate flooring, tiles, PVC flooring, etc.

- Carpet (Fig. 8/2) Long and short fibre carpets, runners, etc.

you like a sledge. When vacuuming, observe the corresponding recommendations of the flooring manufacturer.

3.2 Switching off and retracting the power cable

Fig.9

1. Switch off the cylinder vacuum clean er using the on/off switch (Fig. 10/1) and pull the plug out of the socket.

2. Ta ke the plug in your hand and hold it firmly.

WARNING:

The power cable can whip around when being pulled in, it can also trip you or somebody else up or knock down objects.

3. Press the cable retr act button (Fig. 10/2) to pull in the power cable. Guide the last part with the plug by hand.

Page 25

g.12

Swiffy_de.book Seite 25 Samstag, 3. September 2005 2:41 14

3 Operating

Storage

3.3 Storage

WARNING:

If you leave your work area, switch off the appliance and observe the instructions under ZChapter 3.2, "Switching off and retracting the power cable". This will help avoid accidents.

When putting away the vacuum cleaner, you can also use the stow-away hook mount (Fig. 11/1) on the underside of the cylinder vacuum cleaner. This is where you can hook

.11

the stow-away hook (Fig. 11/2) for the metal insert tube or the telescopic tube. Push the telescopic tube (Fig. 11/3) together completely before hooking in.

A TTENTION:

Never position the appliance directly against heat sources (e.g. heating, oven). Avoid direct sunlight. Heat can damage the appliance.

 If you want to store the appliance for a longer period of

time, remove the dust bag and the filters. Store the appliance in a cool, dry room.

3.4 Using the combination shoulder strap

Fig.1

The appliance has a combination shoulder strap. This makes it possible for you to carry the appliance over your shoulder or on your back. This is particularly useful if you want to vacuum areas that are hard to access, for example a stairwell.

Carrying it on your back

1. Secure the hook for the shoulder strap on to the handle

(Fig. 12/1). The shoulder straps must point to the bottom of the appliance.

2. Make sure that the zip closure for the combination shoulder strap is open.

3. In sert the sho ulder str ap clasps into both lower holders on the back of the appliance (Fig. 12/2).

4. You can now carry the vacuum cleaner like a rucksack on your back (Fig. 13).

WARNING:

Make sure that the clasps and the hook for the shoulder strap are well secured on the appliance. This will help avoid accidents caused by the appliance falling down.

Page 26

g.17

Swiffy_de.book Seite 26 Samstag, 3. September 2005 2:41 14

3 Operating

Changing the dust bag

Carrying it on your shoulder

1. Secure the hook for the shoulder strap on to the handle

(Fig. 14/1). The shoulder straps (Fig. 14/2) must point to the top of the appliance.

2. Make sure that the zip closure for the combination shoulder strap is closed.

3. Insert one shoulder strap clasp into the upper holder on

.14

the back of the appliance (Fig. 14/2).

4. You can now carry the vacuum cleaner over your shoulder.

WARNING:

Make sure that the clasps and the hook for the shoulder strap are well secured on the appliance. This will help avoid accidents caused by the appliance falling down.

Fig.1

Removing the shoulder strap

1. Release the hook for the shoulder strap from the handle

(Fig. 14/1).

2. Release the shoulder strap clasp by pressing together the ends of the clasp and removing it from the holder (Fig. 16).

3.5 Changing the dust bag  Change the dust bag at the latest when the dust bag

change indicator (Fig. 1/10) lights up "red" or when the suction power drops..

A TTENTION:

Fig.1

Before you change the dust bag switch off the appliance and observe the instructions under ZChapter 3.2, "Switching off and retracting the power cable". This way, you will prevent the dust from destroying the appliance.

1. Open the dust chamber cover (Fig. 17/2) by flipping it up using the release button (Fig. 17/1).

NOTE:

Be careful and work slowly when removing the dust bag so that no dust is squeezed out of the dust bag.

2. Pull the dust bag holder (Fig. 18/1) up and out.

Page 27

g.19

g.20

Swiffy_de.book Seite 27 Samstag, 3. September 2005 2:41 14

4 Filters

Changing the dust bag

4 Filters

3. Pull the dust bag (Fig. 19/1) up out of the dust bag holder.

4. Remove any dust found in the dust chamber.

NOTE:

You can dispose of the dust bag with the normal domestic waste as long as it does not contain any

elements not permitted for domestic waste.

5. C heck the protective motor filter for dirt and damage ZChapter 4, "Filters".

6. Push th e new dust bag back into the rail provided for this purpose in the dust bag holder.

7. Push the dust bag holder back into the corresponding rail.

8. Close the dust chamber cover. It clicks audibly into place.

The cylinder vacuum cleaner has the following filters:

- Protective motor filter: behind the dust bag

(Fig. 20/1). If the laminar filter is defective, it prevents larger particles from destroying the motor.

Replace: every 6 months

- Blow-out filter: on the back of the appliance

(Fig. 21/2). Filters out fine dirt from the blown-out air.

Replace: every 6 months

 The filters can become blocked after some time and can

thereby reduce the suction power. It is therefore important that the abovementioned intervals are adhered to. If you determine that a filter is damaged then replace it immediately.

NOTE:

If it is only slightly dirty, it can also suffice to knock the filters over a dustbin. However, we recommend you replace the filters regularly.

Page 28

Swiffy_de.book Seite 28 Samstag, 3. September 2005 2:41 14

4 Filters

Replacing the protective motor filter

4.1 Replacing the protective motor filter

.21

4.2 Replacing the blow-out filter

Fig.2

1. Switch the appliance off and observe the instructions under ZChapter 3.2, "Switching off and retracting the power cable".

2. Remove the dust bag, ZChapter 3.5, "Changing the dust bag", Point 1-2.

3. Pull out the protective motor filter (Fig. 21).

4. Push the new protective motor filter onto the holder.

When doing this, make sure that the pins for the filter mount fit into the recesses of the filter.

5. Reinsert the dust bag and close the dust chamber cover.

1. Switch the appliance off and observe the instructions under ZChapter 3.2, "Switching off and retracting the power cable".

2. Open the blow-out filter cover (Fig. 22/2). To do this, press the lock (Fig. 22/1) and lift out the blow-out filter cover towards the back.

3. Remove the filters (Fig. 23/2).

4. Insert the new filter (Order Number, ZChapter 8,

"Spare parts"). Make sure that it clicks into place correctly.

5. Then reinsert the blow-out filter cover again.

Fig.2

Page 29

Swiffy_de.book Seite 29 Samstag, 3. September 2005 2:41 14

5 Correcting malfunctions

Cleaning the housing

5 Correcting malfunctions

Before sending the appliance to Royal® Appliance Customer Services, use the following table to check whether you can correct the malfunctions yourself.

WARNING:

Before starting to troubleshoot, switch the appliance off and pull out the mains plug. Never use a defective appliance.

Malfunction Possible cause Solution

Appliance does not work

Appliance does not suck up any dirt

Appliance makes a strange noise

Plug is not plugged in or the appliance is not switched on.

Socket does not carry any current.

Power cable is damaged. Have the cable replaced by Royal

Dust bag is full or blocked. Empty/clean dust bag. Filter is dirty. Clean the corresponding filter, ZChapter 4,

Nozzle, metal insert tube and/or telescopic tube or suction hose are blocked.

Sucked in particles are blocking the air-way.

Plug in plug and switch on appliance, ZChapter 3.1, "Vacuuming".

Test the cylinder vacuum cleaner at another socket which you are sure carries current.

Appliance Customer Services, address,

ZPage 31, "Warranty".

"Filters".

Remove the blockage. If necessary, use a long wooden rod for this (e.g. a broom handle).

Remove the particles. If necessary, use a long wooden rod for this (e.g. a broom handle).

6 Cleaning

WARNING:

Before you clean the appliance, switch off the appliance and remove the mains plug.

6.1 Cleaning the housing

Only clean the housing with a slightly damp cloth. Do not use any cleaning agent, scouring agent or alcohol as these can damage the housing.

6.2 Cleaning the filters

To clean the filters, ZChapter 4, "Filters".

Page 30

Swiffy_de.book Seite 30 Samstag, 3. September 2005 2:41 14

7 Waste disposal

List of wear parts

7 Waste disposal

The filters used for the appliance are made from environmentally compatible materials and can be disposed of with the domestic waste.

When the service life of the appliance has expired, in particular if malfunctions occur, make the finished appliance unusable by removing the mains plug from the socket and disconnecting the power cable. Dispose of the appliance according to the environmental provisions applicable in your country. Electrical appliances must not be disposed of with domestic waste. Contact your municipal authority or your dealer for any advice regarding recycling.

8 Spare parts

8.1 List of wear parts

Item No. Description Contents

3144010720 Dust bag/filter set 6 dust bags

1 protective motor filter

1 blow-out filter

8.2 Supply sources

Accessory parts and spare parts can be reordered ZPage 61, "Royal Appliance Int. GmbH International Service".

Page 31

1_3Kapitel_de.fm Seite 31 Montag, 5. September 2005 9:59 09

9 Warranty

Warranty conditions

9Warranty

9.1 Warranty conditions

We offer a warranty of 24 months from the date of purchase for the appliances we sell.

Within this warranty period, we will remove all defects free of charge that are due to material or manufacturng faults, either by repair work or replacing the appliance or accessories, at our discretion (damage to accessory parts does not automatically lead to the entire appliance being replaced). The warranty does not cover damage due to improper use (operating with the wrong power type/voltage, connecting to unsuitable power sources, breakage, etc.) normal wear and defects that only insignificantly affect the value or the ability of the appliance to be used.

The warranty is made null and void if any work is carried out by a site not authorized by us or if spare parts other than Royal and are therefore at the customer's expense!

The warranty only comes into force if the purchase date is confirmed by a stamp and signature of the dealer on the warranty card or if a copy of the invoice is included with the appliance when it is sent in. Any warranty work does not extend the warranty time nor does it constitute a claim for a new warranty!

Appliance spare parts are used. Wear parts are not included in the warranty

9.2 Making a warranty claim

Send the appliance with emptied dust bag and a short description of the fault in block capitals. Write the comment "Regarding warranty" on the address label. Send it together with the warranty card or a copy of the invoice to the following address:

Royal

Appliance International GmbH Customer Service Dept. Itterpark 7-9 40724 Hilden

Germany

Tel.: 02103 / 20 07 10 Fax: 02103 / 20 07 77

www.dirtdevil.de

Page 32

Swiffy_de.book Seite 32 Samstag, 3. September 2005 2:48 14

Aperçu général de votre Swiffy

Aperçu général de vot re Swiffy

Merci !

Nous somme heureux que vous ayez choisi l’aspirateur Swiffy !

Nous vous souhaitons beaucoup de plaisir à utiliser votre appareil et nous remercions de votre achat !

Parties de l'appareil / Contenu de la livraison

1 Poignée 2 Variateur mécanique de puissance 3 Flexible d'aspiration 4 Crochet de rangement 5 Manche télescopique ou métallique

en 2 parties (suivant le modèle et le type)

6 Arrêt du manche télescopique

(suivant le modèle et le type) 7 Suceur universel 8 Sélecteur moquette / sols lisses 9 Couvercle du compartiment du sac

aspirateur 10 Indicateur pour le remplacement du

sac aspirateur 11 Déverrouillage du compartiment du

sac aspirateur

12 Poignée de transport 13 Support de rangement 14 Bandoulière combi 15 Maintiens de la bandoulière 16 Variateur de puissance

d'aspiration 17 Bouton de l'enrouleur 18 Bouton marche/arrêt 19 Grille de filtration 20 Brosse 2 en 1 21 Sac aspirateur

(1 x dans l’appareil, 2 x sacs de

rechange) 22 Support du sac aspirateur

Caractéristiques techniques

Type d'appareil : Aspirateur traîneau Modèle : Swiffy Tension : 230 V ~50 Hz Puissance : 1200 W nom. - 1400 W max Filtre : Filtre de protection du moteur

Filtre d’aération Sac aspirateur : Volume de 2 l Flexible d'aspiration : longueur d'env. 1,5 m Cordon d'alimentation avec fiche Poids : env. 4,3 kg

: longueur d'env. 4,5 m

Afin d'améliorer constamment nos produits, nous nous réservons le droit de procéder à des modifications techniques et esthétiques.

Appliance International GmbH

Page 33

Swiffy_de.book Seite 33 Samstag, 3. September 2005 2:48 14

Sommaire

1 Consignes de sécurité.............................................................. 34

1.1 relatives à ce mode d'emploi ....................................................................................... 34

1.2 S ymboles utilisés......................................................................................................... 34

1.3 A limentation électrique ................................................................................................ 34

1.4 Remarques relatives aux enfants ............................................................................... 35

1.5 Utilisation conforme ..................................................................................................... 35

1.6 Si l'appareil est défectueux.......................................................................................... 35

2 Déballage et branchement....................................................... 36

2.1 Déballage .................................................................................................................... 36

2.2 Montage....................................................................................................................... 36

2.3 Utiliser les autres suceurs (accessoires)..................................................................... 37

3 Emploi........................................................................................ 37

3.1 P asser l'aspirateur....................................................................................................... 37

3.2 Arrêt et rangement du cordon d'alimentation............................................................... 38

3.3 Rangement.................................................................................................................. 39

3.4 Utiliser la bandoulière .................................................................................................. 39

3.5 Changer le sac aspirateur ........................................................................................... 40

4 Filtre........................................................................................... 41

4.1 Remplacer le filtre de la protection du moteur............................................................. 42

4.2 Remplacer le filtre d’aération....................................................................................... 42

5 Remèdes en cas d'anomalies.................................................. 43

6 Nettoyage................................................................................... 43

6.1 Nettoyer le corps de l'aspirateur.................................................................................. 43

6.2 Nettoyer le filtre ........................................................................................................... 43

7 Mise au rebut............................................................................. 44

8 Pièces détachées...................................................................... 44

8.1 Nomenclature des pièces d'usure ............................................................................... 44

8.2 Fournisseurs................................................................................................................ 44

9 Garantie ..................................................................................... 45

9.1 Conditions de garantie................................................................................................. 45

9.2 En cas de garantie....................................................................................................... 45

Sommaire

Page 34

Swiffy_de.book Seite 34 Samstag, 3. September 2005 2:48 14

1 Consignes de sécurité

relatives à ce mode d'emploi

1 Consignes de sécurité

1.1 relatives à ce mode d'emploi



Veuillez lire attentivement et intégralement ce mode d'emploi, avant de vous servir de l'appareil.

Conservez précieusement ce mode d'emploi. Donnez toujours le mode d'emploi à toute personne se servant de l'appareil.

Le non respect de ce mode d'emploi peut entraîner des blessures graves ou des dommages irrévocables sur l'appareil.

Nous déclinons toute responsabilité pour des dommages résultant du non respect de ce mode d'emploi.

 Cet appareil convient exclusivement à un usage

domestique. Toute utilisation à titre professionnelle est strictement interdite.

1.2 Symboles utilisés Les consignes importantes pour votre sécurité sont mises

en relief. Respectez impérativement ces consignes afin d'éviter tout accident ou dommage de l'appareil :

AVERTISSEMENT:

Attire votre attention sur des dangers imminents pour votre santé et vous informe sur les risques de blessures.

A TTENTION:

Indique les risques pour l'appareil ou tout autre objet.

REMARQUE:

Vous fournit des conseils et des informations,

1.3 Alimentation électrique  L'appareil est alimenté par du courant électrique,

entraînant ainsi des risques d'électrocution. Respectez par conséquent les points ci-dessous :

- Ne jamais toucher la prise avec des mains mouillées.

- Pour débrancher l'appareil, tirez to ujours sur la fiche. Ne tirez jamais sur le câble car il pourrait se couper.

- Assurez-vous que le cordon d'alimentation ne soit ni plié, coincé, écrasé ou encore en contact direct avec une source de chaleur.

- Utilisez toujours une rallonge dont la consommation électrique correspond avec celle de l'appareil.

- Ne plongez jamais l'appareil dans de l'eau ou tout autre liquide, et conservez-le à l'abri de la pluie.

- Assurez-vous avant toute utilisation, que la tension indiquée sur la plaque signalétique de l'appareil corresponde bien avec celle de la prise. Une tension différente détruirait l'appareil.

Page 35

Swiffy_de.book Seite 35 Samstag, 3. September 2005 2:48 14

1 Consignes de sécurité

Remarques relatives aux enfants

1.4 Remarques relatives aux enfants

 Ne laissez jamais l'appareil sans surveillance et soyez

particulièrement vigilant lorsque vous l'utilisez à proximité d'enfants ou de personnes n’étant pas en mesure d’identifier un danger.

 Les enfants et les personnes ne pouvent pas identifier

les dangers ne doivent pas utiliser l'appareil. Conservez-le hors de leur portée.

 Ne jouez pas avec le matériel d'emballage : risque

d'asphyxie.

1.5 Utilisation conforme L'aspirateur doit uniquement servir à nettoyer des sols d'un

degré de saleté normal, des moquettes et tapis, ainsi que des rideaux. Toute autre utilisation est considérée comme non conforme. En particulier, les tâches suivantes ne

doivent en aucun cas être effectuées avec l'aspirateur :

 L'aspiration de :

- cendres incandescentes, cigarettes ou allumettes non éteintes. Risque d'incendie.

- objets pointu s comme des bris de verre, des clous etc. Ces objets détruisent le filtre.

- eau ou autre liquide, en particulier les lessives de moquettes. Toute humidité à l'intérieur de l'appareil peut entraîner un court-circuit.

- Toner (par ex. des imprimantes laser, copieurs, etc.). Risque d'incendie et d'explosion.

- plâtre, ciment, etc. Le filtre se bougerait.

- bouts de vêtements (par ex. lacets, écharpes, etc.). Elles peuvent être aspirées et entraîner des blessures graves.

- cheveux, doigts et autres parties du corps. Elles peuvent être aspirées et entraîner des blessures graves.

 l'utilisation à proximité d'explosifs ou de matières très

inflammables. Risque d'incendie et d'explosion.

 utilisation dehors. La pluie et la saleté peuvent

endommager l'appareil.

 d'introduire des objets dans les ouvertures de l'appareil.

Il surchaufferait.

1.6 Si l'appareil est défectueux

 N'utilisez jamais un appareil défectueux ou ayant un

cordon d'alimentation abîmé. Risques de blessures imminents.

 Amenez l'appareil à réparer chez un magasin spécialisé

ou chez votre SAV „Garantie“.

Royal. Adresse, ZPage 45,

Page 36

Swiffy_de.book Seite 36 Samstag, 3. September 2005 2:48 14

2 Déballage et branchement

Déballage

2 Déballage et branchement

2.1 Déballage Déballez l'appareil et tous ses accessoires, puis vérifiez

que le contenu soit bien complet. Informations relatives au contenu de la livraison, ZPage 32, „Aperçu général de votre Swiffy“.

A TTENTION:

Transportez et expédiez l'appareil uniquement dans son emballage d'origine afin d'éviter tout dommage. De ce fait, conservez précieusement l'emballage. Jetez l'emballage dont vous n'avez plus besoin en tenant compte des réglementations nationales et locales en vigueur.

REMARQUE:

Si vous constatez des défauts ou des dommages dus au transport, contactez immédiatement votre revendeur.

2.2 Montage

AVERTISSEMENT:

Assurez-vous que l'appareil ne soit pas branché lorsque vous le montez. Sinon il pourrait se mettre en marche involontairement.

REMARQUE:

Suivant le type et le modèle, l’appareil est livré avec un

ill.1

ill.

manche télescopique ou un manche métallique en deux parties .

1. Emboîtez le flexible d'aspiration (ill. 1/1) dans le raccordement (ill. 1/2) de l'aspirateur jusqu'à ce qu'il s'enclenche.

2. Pour les appareils avec un manche métallique en 2 parties : Enbôitez les deux parties ensemble.

3. Emboîtez la poignée (ill. 2/1) dans l'extrémité supérieure du manche télescopique ou métallique(ill. 2/2).

4. Emboîtez le suceur universel(ill. 2/3) dans l'extrémité supérieure du manche télescopique ou métallique(ill. 2/4).

REMARQUE:

Il peut être nécessaire d'appuyer un peu plus fort.

5. Pour le s appareils avec un manche téléscopique (en option) : Réglez la longueur du tube télescopique. Appuyez vers le bas (ill. 3/1) sur l'arrêt du tube télescopique (ill. 3/a). Tirez le manche télescopique au

Page 37

Swiffy_de.book Seite 37 Samstag, 3. September 2005 2:48 14

3Emploi

Utiliser les autres suceurs (accessoires)

niveau de la partie supérieure (ill. 3/2) jusqu'à atteindre la longueur souhaitée (ill. 3/b). Relâchez l'arrêt du manche télescopique en même tant que vous tirez afin de verrouiller le manche. Vous entendez alors un clic.

Votre aspirateur est maintenant prêt à l'emploi.

2.3 Utiliser les autres suceurs (accessoires)

ill.4

ill.

3Emploi

3.1 Passer l'aspirateur .

En plus du suceur universel, la brosse 2 en 1 vous permet une plus large utilisation de votre aspirateur.

Vous pouvez ranger la brosse 2 en 1 (ill. 5) dans le compartiment accessoires sur le dos de l’appareil (ill. 4). Utilisez la brosse 2 en 1 soit comme suceur long ou comme brosse à meubles.

 une brosse à meubles (ill. 5/1)

Utilisez celle-ci pour aspirer des surfaces fragiles (comme par exemple les armoires et les tables).

 Suceur long (ill. 5/2)

Utilisez-le pour aspirer la poussière aux endroits difficilement accessibles. Retirez la partie de la brosse à meubles (ill. 5/3), afin d’utiliser la brosse 2 en 1 comme suceur long.

AVERTISSEMENT:

Avant tout emploi, vérifiez l'aspirateur et le cordon d'alimentation. N'utilisez jamais un appareil qui est endommagé. Risque de blessures imminent.

A TTENTION:

Utilisez l'aspirateur uniquement lorsque tous les filtres et le sac aspirateur sont correctement montés et après vous être assuré qu'aucune ouverture ne soit bouchée. Les filtres et le sac aspirateur ne doivent pas être endommagés et doivent être secs. Si vous ne respectez pas ceci, vous risquez d'endommager votre aspirateur.

Page 38

6 7

Swiffy_de.book Seite 38 Samstag, 3. September 2005 2:48 14

3Emploi

Arrêt et rangement du cordon d'alimentation

1. Emboît ez le suceur voulu, ZChapitre 2.3, „Utiliser les

ill.

2. T irez le cordon de l'enrouleur jusqu'à voir la marque

Si vous voyez la marque rouge (ill. 6/2), rentrez le cordon jusqu'à ce que celle-ci ne soit plus visible ZChapitre 3.2, „Arrêt et rangement du cordon d'alimentation“. Dans le cas contraire, le cordon peut se couper. Ceci peut entraîner une électrocution.

3. Appuyez le bouton d'arrêt/marche (ill. 7/1) afin de

4. Réglez la puissance d'aspiration à l'aide du variateur de

5. Changez le type de brosse (moquettes / sols lisses)

6. Lorsque vous passez l'aspirateur, tirez-le derrière vous

autres suceurs (accessoires)“.

jaune (ill. 6/1).

AVERTISSEMENT:

mettre l'aspirateur en marche.

puissance (ill. 7/2).

(ill. 8/1) suivant le type de sols à nettoyer :

- Sols lisses (ill. 8/1) sols stratifiés, carrelage, lino, etc.

- Moquettes et tapis (ill. 8/2) moquettes et tapis à longs et courts poils, tapis d'escalier, etc.

comme un traîneau. Respectez les recommandations du fabricant du revêtement de sols lorsque vous passez l'aspirateur.

ill.9

3.2 Arrêt et rangement du cordon d'alimentation

ill.1

REMARQUE:

En vous servant du variateur mécanique de puissance (ill. 9/1), vous pouvez réduire rapidement la puissance d'aspiration, par exemple pour relâcher les rideaux que vous avez aspirés.

1. Éteignez l'aspirateur grâce au bouton arrêt/marche (ill. 10/1), puis débranchez l'aspirateur.

2. Prenez la fiche dans la main et tenez-la fermement.

AVERTISSEMENT:

En s'enroulant, le cordon d'alimentation peut faire trébucher des personnes ou arracher des objets.

3. Appuyez sur le bouton de l'enrouleur (ill. 10/2), pour ranger le cordon d'alimentation. Introduisez manuellement l'extrémité avec la fiche.

Page 39

Swiffy_de.book Seite 39 Samstag, 3. September 2005 2:48 14

3Emploi

Rangement

3.3 Rangement

AVERTISSEMENT:

ill.11

Si vous quittez le lieu de travail, éteignez l'appareil et respectez les consignes énoncées sous ZChapitre 3.2, „Arrêt et rangement du cordon d'alimentation“. Vous éviterez ainsi les accidents.

Utilisez le crochet de rangement (ill. 11/1) en dessou s de l’aspirateur pour le ranger . Vous pouvez accrocher l’encoche de rangement (ill. 11/2) du manche métallique ou téléscopique. Rentrez complètement le manche téléscopique (ill. 11/3) avant de l’accrocher.

A TTENTION:

Ne rangez ou ne posez jamais l'appareil à proximité directe d'une source de chaleur (par ex. chauffage, four). Évitez de l'exposer aux rayons du soleil. La chaleur peut endommager l'appareil.

 Si vous rangez l'appareil pour une période prolongée,

retirez le sac aspirateur ainsi que les filtres. Rangez l'appareil dans un endroit frais et sec.

3.4 Utiliser la bandoulière L’appareil est muni d’une bandoulière. Cela vous permet de

ill.1

porter l’appareil sur l’épaule ou sur le dos, particulièrement lorsque vous nettoyez des endroits difficilement accessibles tels des escaliers.

Porter l’appareil sur le dos

1. Fixez le crochet des bandoulières à la poignée

(ill. 12/1). Les bandoulières doivent être tournées vers la partie inférieure de l’appareil.

2. Assurez-vous que la fermeture éclaire de la bandoulière est ouverte.

3. Passez les sangles de la bandoulière dans les deux anneaux du bas que vous trouverez au dos de l’appareil (ill. 12/2).

4. Vous pouvez maintenant porter votre aspirateur comme un sac à dos (ill. 13).

Page 40

Swiffy_de.book Seite 40 Samstag, 3. September 2005 2:48 14

3Emploi

Changer le sac aspirateur

AVERTISSEMENT:

Assurez-vous que les sangles et le crochet de la bandoulière sont bien fixés à l’appareil. Vous éviterez ainsi que l’appareil de tombe et soit endommagé.

Porter l’appareil sur l’épaule

1. Fixez le crochet de la bandoulière à la poignée

ill.14

ill.1

(ill. 14/1). Les bandoulières (ill. 14/2) doivent être tournées vers la partie supérieure de l’appareil.

2. Assurez-vous que la fermeture éclaire de la bandoulière est fermée.

3. Passez un des sangles de la bandoulière dans l’anneaux du haut que vous trouverez au dos de l’appareil (ill. 14/2).

4. Vous pouvez maintenant porter votre aspirateur à l’épaule.

AVERTISSEMENT:

Assurez-vous que les sangles et le crochet de la bandoulière sont bien fixés à l’appareil. Vous éviterez ainsi que l’appareil de tombe et soit endommagé.

Retirer la bandoulière

1. Défaites le crochet de la bandoulière de la poignée

(ill. 14/1).

2. Détachez la sangle de la bandoulière en pressant ses deux extrémités afin de la retirer de l’anneau (ill. 16).

3.5 Changer le sac aspirateur

 Changez le sac aspirateur au plus tard lorsque

l'indicateur (fig. 1/10) atteint le rouge ou lorsque l'efficacité de l'aspirateur diminue..

A TTENTION:

Avant de changer le sac aspirateur, éteignez l'appareil et respectez les consignes énoncées sous ZChapitre 3.2, „Arrêt et rangement du cordon d'alimentation“. Vous évitez ainsi que la poussière n'endommage l'appareil.

ill.1

1. Ouvrez le couvercle du compartiment du sac aspirateur (ill. 17/2), en le soulevant la sécurité(ill. 17/1).

REMARQUE:

Retirez la sac aspirateur lentement et avec précaution afin que la poussière ne s’échappe pas du sac.

2. Retirez le support du sac aspirateur (ill. 18/1) en le tirant vers le haut.

ill.1

Page 41

Swiffy_de.book Seite 41 Samstag, 3. September 2005 2:48 14

4 Filtre

Changer le sac aspirateur

3. R etire z le sac aspirateur de son support ( ill. 19/1) en le

tirant vers le haut.

4. Enlevez la poussière qui peut se trouver dans le compartiment du sac aspirateur.

REMARQUE:

Vous pouvez jetez le sac aspirateur dans les poubelles

ill.19

domestiques dans la mesure ou il ne contient aucun objet n’appartenant pas aux déchets domestiques.

5. C ontrôlez le filtre de protection du moteur et assurezvous qu’il n’est ni sale ni endommagéZChapitre 4, „Filtre“.

6. Introduisez le nouveau sac aspirateur dans les encoches prévues.

7. Introduisez le support du sac dans les coulisses correspondantes.

8. Refermez le couvercle du compartiment du sac aspirateur. Vous entendrez un clic lorsqu'il s'enclenche.

4 Filtre

ill.2

L'aspirateur est équipé des filtres suivants :

- Filtre de la protectio n du moteur: derrière le sac

aspirateur (ill. 20/1). Il empêche que des particules grossières endommage le moteur lorsque le sac aspirateur est défectueux.

Remplacer : tous les 6 mois

- Filtre d’aération: au dos de l’appareil(ill. 21/2).

Il filtre les plus fines des particules présentent dans l'air rejeté

Remplacer : tous les 6 mois

 Passé une certaine période, les filtres peuvent se

boucher et ainsi entraîner une baisse de la puissance d'aspiration. C'est pour cela qu'il est important de respecter les intervalles indiqués. Si vous constatez la défection d'un des filtres, remplacez-le immédiatement.

REMARQUE:

Si les filtres ne sont pas très sales, cela suffit de les tapotez au-dessus d'une poubelle. Nous vous recommandons cependant de les remplacer régulièrement.

Page 42

Swiffy_de.book Seite 42 Samstag, 3. September 2005 2:48 14

4 Filtre

Remplacer le filtre de la protection du moteur

4.1 Remplacer le filtre de la protection du moteur

ill.21

4.2 Remplacer le filtre d’aération

ill.2

1. Éteignez l'appareil et respectez les consignes énoncées sous ZChapitre 3.2, „Arrêt et rangement du cordon d'alimentation“.

2. R etirez le sac aspirateur, ZChapitre 3.5, „Changer le sac aspirateur“, point 1.

3. Retirez le filtre de protection du moteur (ill. 21).

4. Remettez le nouveau filtre de protection du moteur

dans son support. Assurez vous que les broches du support du filtre s’enfoncent dans les ouvertures du filtre.

5. R eplacez le sac aspirateur puis refermez le couvercle du compartiment du sac aspirateur.

1. Éteignez l'appareil et respectez les consignes énoncées sous ZChapitre 3.2, „Arrêt et rangement du cordon d'alimentation“.

2. Ouvrez la grille du filtre d’aér ation (ill. 22/2). Pour cela, poussez le verrouillage (ill. 22/1) puis soulevez la grille du filtre d’aération vers l'arrière.

3. Retirez les filtres (ill. 23).

4. Placez le nouveau filtre (référence, ZChapitre 8,

„Pièces détachées“). Assurez-vous qu'il s'enclenche bien.

5. Remettez ensuite la grille du filtre d’aération.

ill.2

Page 43

Swiffy_de.book Seite 43 Samstag, 3. September 2005 2:48 14

5 Remèdes en cas d'anomalies

Nettoyer le corps de l'aspirateur

5 Remèdes en cas d'anomalies

Avant de ramenez votre aspirateur chez le SAV l® de Royal Appliance, veuillez vérifier, en vous aidant du tableau ci-dessous, si vous ne pouvez pas remédier à l'anomalie vous-même.

AVERTISSEMENT:

Avant de chercher la cause de l'anomalie, débranchez l'appareil. N'utilisez jamais un appareil défectueux.

Anomalie Cause possible Remède

L'appareil de fonctionne pas

L'appareil n'aspire pas la poussière

L'appareil émet des bruits suspects

L'appareil n'est pas branché ou il n'est pas allumé.

Il n'y pas de courant à la prise. Essayez de brancher l'aspirateur à une

Le cordon d'alimentation est endommagé.

Le sac aspirateur est plein ou bouché.

Le filtre est sale. Nettoyez le filtre concerné, ZChapitre 4,

Le suceur, le manche métallique ou télescopique ou le flexible sont bouchés.

Une particule aspirée bouche le conduit d'air.

Branchez l'appareil et mettez l'appareil en marche, ZChapitre 3.1, „Passer l'aspirateur“.

autre prise dont vous êtes sûr qu'elle fonctionne.

Faites remplacer le cordon par le SAV de

Royal

Appliance, adresse, ZPage 45,

„Garantie“. Videz ou nettoyez le sac aspirateur.

„Filtre“. Débouchez-les. Si besoin est, utilisez un

long morceau de bois (par ex. un manche à balai).

Retirez la particule. Si besoin est, utilisez un long morceau de bois (par ex. un manche à balai).

6 Nettoyage

AVERTISSEMENT:

Avant de nettoyer l'appareil, éteignez-le et débranchez-le.

6.1 Nettoyer le corps de l'aspirateur

Nettoyer le corps de l'aspirateur uniquement avec un chiffon légèrement humide. N'utilisez en aucun cas des nettoyants, détergents ou de l'alcool car cela endommagerait le corps de l'aspirateur.

6.2 Nettoyer le filtre

Pour nettoyer le filtre, cf. ZChapitre 4, „Filtre“.

Page 44

Swiffy_de.book Seite 44 Samstag, 3. September 2005 2:48 14

7 Mise au rebut

Nomenclature des pièces d'usure

7 Mise au rebut

Les filtres sont conçus avec des matériaux écologiques et peuvent être mis à la poubelle.

À la fin du cycle de vie de votre produit, lorsque des disfonctionnements apparaissent, rendez l'appareil inutilisable en le débranchant et en coupant le cordon d'alimentatio n. Jetez l'appareil en tenant compte des réglementations locales et nationales en vigueur. Les appareils électriques ne doivent pas être jetés avec les déchets domestiques. Pour toute question relative au recyclage des déchets, demandez conseil auprès de votre responsable communal ou de votre revendeur.

8 Pièces détachées

8.1 Nomenclature des pièces d'usure

Réf. de l'art. Description Contenu

3144010720 Kit de sacs aspirateur / filtres 6 sacs aspirateur

1 filtre de la protection du moteur

1 filtre d’aération

8.2 Fournisseurs

Vous pouvez commander ultérieurement les pièces détachées et les accessoires auprès des sociétés suivantes ZPage 61, „Royal Appliance Int. GmbH International Service“.

Page 45

Swiffy_de.book Seite 45 Samstag, 3. September 2005 2:48 14

9 Garantie

Conditions de garantie

9 Garantie

9.1 Conditions de garantie

Nous assurons une garantie de 24 mois sur votre appareil à compter de la date d'achat.

Pendant la garantie, nous nous réservons le droit de réparer ou de remplacer l'appareil ou l'accessoire gratuitement (des accessoires endommagés n'impliquent pas forcément le remplacement de l'appareil) afin de remédier à tout défaut lié au matériel ou à la fabrication. Tout dommage résultant d'une utilisation non conforme (emploi d'une tension ou d'un courant erroné, branchement à une prise non adaptée ou lorsque l'appareil est cassé) est exclu de la garantie, de même que l'usure et les défauts liés à l'usage normal de l'appareil n'influençant pas le bon fonctionnement de l'appareil.

Dans le cas de l'intervention d'une personne ou d'un service non habilité ou lors de l'utilisation de pièces détachées ne provenant pas de Royal Les pièces d'usure sont exclues de la garantie et leur remplacement est payant !

La garantie s'applique uniquement lorsque la date d'achat et le tampon du revendeur confirmé par sa signature sont portés sur le bon de garantie ou sur présentation du bon d'achat. Les services de garantie n'impliquent en aucune façon ni le prolongement de la durée de garantie ni des droits à une nouvelle garantie !

Appliance, les droits de garantie deviennent caducs.

9.2 En cas de garantie

Expédiez l'appareil dans un emballage adapté en ayant pris soin de vider le sac aspirateur et en indiquant brièvement et en majuscule, les symptômes de l'anomalie. Envoyez le tout par recommandé avec la mention "Zur Garantie“ ("Pour garantie“). N'oubliez pas d'y joindre le bon de garantie ainsi qu'une copie du ticket de caisse ou de la facture à l'adresse suivante :

ZPage 61, „Royal Appliance Int. GmbH International Service“

Page 46

Swiffy_de.book Seite 46 Samstag, 3. September 2005 2:53 14

Overzicht van uw Swiffy

Hartelijk dank!

Het verheugt ons dat u gekozen hebt voor de stofzuiger Swiffy!

Wij wensen u veel plezier met het apparaat en bedanken u voor de aankoop!

Onderdelen/Omvang van de levering

1 Handgreep 2 Hulpluchtregelaar 3 Zuigslang 4 Opberghaak 5 Telescoopbuis of 2-delig Metalen

steekbuis (al naargelang model en uitrusting)

6 Telescoopbuisarrêtering (al

naargelang model en uitrusting) 7 Vloermondstuk 8 Omschakelaar tapijt/harde vloer 9 Deksel van stofruimte 10 Display vervanging van de stofzak 11 Ontgrendeling voor het deksel van

de stofruimte

12 Draaggreep 13 Opberghouder 14 Gecombineerde schouderriem 15 Schouderriemhouders 16 Zuigvermogenregelaar 17 Kabeloproltoets 18 In-/Uitschakelaar 19 Afdekking van het uitblaasfilter 20 2in1 combimondstuk 21 Stofzak

(1 x in het apparaat, 2 x reserve)

22 Stofzakhouder

Technische gegevens

Soort apparaat : Stofzuiger Model : Swiffy Spanning : 230 V ~50 Hz Vermogen : 1200 W nom. - 1400 W max Filters : motorbeveiligingsfilter

uitblaasfilter Stofzak : 2 l inhoud Zuigslang : ca. 1,5 m lang Netkabel met stekker : ca. 4,5 m lang Gewicht : ca. 4,3 kg

In het kader van voortdurende productverbeteringen behouden wij ons technische en designwijzigingen voor.

Appliance International GmbH

Page 47

Swiffy_de.book Seite 47 Samstag, 3. September 2005 2:53 14

Inhoudsopgave

1 Veiligheidsinstructies............................................................... 48

1.1 over de handleiding..................................................................................................... 48

1.2 over de gebruikte symbolen ........................................................................................ 48

1.3 over de stroomvoeding................................................................................................ 48

1.4 over kinderen .............................................................................................................. 49

1.5 over het doelmatig gebruik.......................................................................................... 49

1.6 indien het apparaat defect is ....................................................................................... 49

2 Uitpakken en aansluiten........................................................... 50

2.1 Uitpakken..................................................................................................................... 50

2.2 Monteren ..................................................................................................................... 50

2.3 Andere mondstukken (toebehoren) gebruiken............................................................ 51

3 Bediening................................................................................... 51

3.1 S tofzuigen.................................................................................................................... 51

3.2 Uitschakelen en stroomkabel oprollen......................................................................... 52

3.3 Opbergen..................................................................................................................... 53

3.4 Gecombineerde schouderriem gebruiken. .................................................................. 53

3.5 Stofzak vervangen....................................................................................................... 54

4 Filters......................................................................................... 55

4.1 Motorbeveiligingsfilter vervangen................................................................................ 56

4.2 Uitblaasfilter vervangen............................................................................................... 56

5 Verhelpen van fouten ............................................................... 57

6 Reiniging.................................................................................... 57

6.1 Behuizing reinigen....................................................................................................... 57

6.2 Filters reinigen............................................................................................................. 57

7 Verwerking................................................................................. 58

8 Vervangingsonderdelen........................................................... 58

8.1 Lijst van slijtageonderdelen......................................................................................... 58

8.2 V erkooppunten............................................................................................................ 58

9 Garantie ..................................................................................... 59

9.1 Garantievoorwaarden.................................................................................................. 59

9.2 In het geval van garantie............................................................................................. 59

Inhoudsopgave

Page 48

Swiffy_de.book Seite 48 Samstag, 3. September 2005 2:53 14

1 Veiligheidsinstructies

over de handleiding

1 Veiligheidsinstructies

1.1 over de handleiding Lees deze handleiding volledig door voordat u met het

apparaat aan het werk gaat. Bewaar de handleiding goed. Indien u het apparaat

doorgeeft aan derden, overhandig dan ook de handleiding.



1.2 over de gebruikte symbolen

Het niet-inachtnemen van de handleiding kan zware verwondingen of schade aan het apparaat tot gevolg hebben.

Voor schade ontstaan door het niet-inachtnemen van deze handleiding aanvaarden wij geen aansprakelijkheid.

 Het apparaat mag alleen worden ingezet in het

huishouden. Het is niet geschikt voor industrieel gebruik.

Belangrijke instructies voor uw veiligheid zijn speciaal gekenmerkt. Neem deze instructies absoluut in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gevaren voor uw gezondheid en wijst op mogelijke verwondingsrisico’s.

OPGELET:

Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

ANWIJZING:

Benadrukt tips en informatie voor u.

1.3 over de stroomvoeding  Het apparaat werkt op elektrische stroom, waarbij in

principe het gevaar van een elektrische schok bestaat. Houd daarom speciaal rekening met het volgende:

- Raak de stekker nooit aan met natte handen.

- Trek altijd direct aan de stekker als u hem uit het stopcontact wilt trekken. Trek nooit aan de kabel, hij kan hierdoor beschadigd raken.

- Zorg ervoor dat de stroomkabel niet geknikt, geklemd, eroverheen gereden of met verwarmingsbronnen in aanraking komt.

- Gebruik alleen verlengkabels die ontworpen zijn voor de krachtontneming van het apparaat.

- Dompel het apparaat nooit in water of andere vloeistoffen en houd het ver van regen en natheid.

- Gebruik het apparaat alleen als de op het typeplaatje aan de onderkant van het apparaat vermelde elektrische spanning overeenkomt met de spanning van uw stopcontact. Een verkeerde spanning kan het

Page 49

Swiffy_de.book Seite 49 Samstag, 3. September 2005 2:53 14

1 Veiligheidsinstructies

over kinderen

apparaat onherstelbaar beschadigen.

1.4 over kinderen  La at het apparaat niet zonder toezicht en gebruik het

met de grootste voorzichtigheid als er kinderen of personen die de gevaren niet kunnen inschatten, in de buurt zijn.

 Kinderen of personen die de gevaren niet kunnen

inschatten, mogen het apparaat niet gebruiken. Bewaar het ontoegankelijk.

 Verpakkingsmaterialen mogen niet worden gebruikt om

ermee te spelen. Er bestaat verstikkingsgevaar.

1.5 over het doelmatig gebruik

De stofzuiger mag uitsluitend gebruikt worden voor het reinigen van normaal vervuilde vloeren, tapijten en gordijnen. Elk ander gebruik geldt als niet-doelmatig en is verboden. Met name de hieronder opgesomde

werkzaamheden mogen in geen geval met de stofzuiger worden uitgevoerd:

 Het zuigen van:

- gloeiende as, brandende sigaretten of lucifers. Er kan brand ontstaan.

- scherpe voorwerpen, zoals glassplinters, spijkers enz. Deze voorwerpen vernietigen de filters.

- water en andere vloeistoffen, met name vochtige tapijtreinigingsmiddelen. Vocht in het apparaat kan kortsluiting veroorzaken.

- toner (voor laserprinters, kopieermachines enz.). Er bestaat brand- en explosiegevaar.

- gips, cement enz. De filters kunnen verstopt raken.

- kledingstukken (b.v. ve ters, sjaals enz.). Ze zouden naar binnen gezogen kunnen worden en zware verwondingen veroorzaken.

- haren, vingers en andere lichaa msdelen. Ze zouden naar binnen gezogen kunnen worden en zware verwondingen veroorzaken.

 Het gebruik in de buurt van explosieve of licht

ontvlambare stoffen. Er bestaat brand- of explosiegevaar.

 Het gebruik in de open lucht. Er bestaat het gevaar dat

regen en vuil het apparaat onherstelbaar beschadigen.

 Voorwerpen in de openingen van het apparaat steken.

Het zou oververhit kunnen raken.

1.6 indien het apparaat defect is

 Gebruik nooit een defect apparaat of een apparaat met

een defecte kabel. Er bestaat een aanzienlijk verwondingsrisico.

 Geef een defect apparaat voor reparatie aan een

vakhandelaar of de Royal Adres, Zpagina 59, „Garantie“.

Appliance Kundendienst.

Page 50

Swiffy_de.book Seite 50 Samstag, 3. September 2005 2:53 14

2 Uitpakken en aansluiten

Uitpakken

2 Uitpakken en aansluiten

2.1 Uitpakken Pak het apparaat en al het toebehoren uit en controleer de

inhoud op volledigheid. Informatie over de omvang van de levering Zpagina 46, „Overzicht van uw Swiffy“.

OPGELET:

Transporteer/verzend het apparaat in principe altijd in de originele verpakking, opdat het niet beschadigd raakt. Bewaar de verpakking daarvoor. Verwerk niet langer benodigd verpakkingsmateriaal volgens de in uw land geldende voorschriften.

2.2 Monteren

ANWIJZING:

Als u transportschade constateert, wend u dan onmiddellijk tot uw handelaar.

WAARSCHUWING:

Monteer het apparaat alleen als de stekker uit het

stopcontact getrokken is. Het zou per ongeluk ingeschakeld kunnen worden.

ANWIJZING:

Het apparaat wordt al naargelang het model geleverd met een telescoopbuis of een 2-delige metalen

afb. 1

afb.

steekbuis.

1. Steek het uiteinde van de zuigslang (afb. 1/1) in de aansluiting (afb. 1/2) van de stofzuiger, tot de vergrendeling hoorbaar arrêteert.

2. Voor appa raten met een 2-delige metalen steekbuis: stek beide buisuiteinden in elkaar.

3. Steek de h andgreep (afb. 2/1) in het bovenste uiteinde van de metalen steekbuis resp. de telescoopbuis (afb. 2/2).

4. Steek het vloermondstuk (afb. 2/3) in het onderste uiteinde van de metalen steekbuis resp. de telescoopbuis (afb. 2/4).

ANWIJZING:

Eventueel is het nodig iets vaster te drukken.

5. Voor a pparaten met telescoopbuis: stel de lengte van de telescoopbuis in. Druk daarvoor de telescoopbuisarrêtering (afb. 3/1) naar beneden

afb.

(afb. 3/a). Trek dan de telescoopbuis aan het onde rste gedeelte (afb. 3/2). uit tot op de gewenste lengte(afb. 3/b). Om te vergrendelen, laat u de

Page 51

Swiffy_de.book Seite 51 Samstag, 3. September 2005 2:53 14

3Bediening

Andere mondstukken (toebehoren) gebruiken

telescoopbuisarrêtering terwijl u trekt los. U hoort een duidelijk klikken.

Uw stofzuiger is nu klaar voor gebruik.

2.3 Andere mondstukken (toebehoren) gebruiken

afb. 4

afb.

3 Bediening

3.1 Stofzuigen .

Naast het zojuist geïnstalleerde vloermondstuk kunt u met het 2in1 combimondstuk de functionaliteit van uw stofzuiger uitbreiden.

Het combimondstuk (afb. 5) kan in de toebehoenhouder aan de achterzijde van het apparaat worden bewaard (afb. 4). U kunt het combimondstuk als voegenmondstuk of als meubelborstel gebruiken.

 Meubelborstel (afb. 5/1)

Gebruik dit om stof van voorwerpen met gevoelige oppervlakken te zuigen (b.v. kasten of tafels).

 Voegmondstuk (afb. 5/2)

Gebruik dit om stof op moeilijk toegankelijke plaatsen op te zuigen. Verwijder het meubelborstel-hulpstuk (afb. 5/3) om het combimondstuk als voegenmondstuk te gebruiken.

WAARSCHUWING:

Controleer de stofzuiger en de stroomkabel vóór elk gebruik. Een beschadigd apparaat mag niet gebruikt worden. Er bestaat een verwondingsrisico.

OPGELET:

Gebruik de stofzuiger alleen als alle filters en de stofzak er goed zijn ingezet, en als gegarandeerd is dat er geen openingen verstopt zijn. Filters en stofzak mogen geen beschadigingen vertonen en moeten droog zijn. Als dit niet het geval is, dan kan de stofzuiger beschadigd raken.

Page 52

6 7

Swiffy_de.book Seite 52 Samstag, 3. September 2005 2:53 14

3Bediening

Uitschakelen en stroomkabel oprollen

1. Steek het gew enste mondstuk erop, Zhoofdstuk 2.3,

afb.

2. Trek de kabel aan de stekker tot aan de gele markering

Indien de rode markering (afb. 6/2) zichtbaar is, trek de kabel dan weer zo ver naar binnen, tot deze niet meer te zien is, Zhoofdstuk 3.2, „Uitschakelen en stroomkabel oprollen“. Anders kan de kabel scheuren. Er bestaat het gevaar van een elektrische schok.

3. Schakel de stofzuiger in aan de in-/uitschakelaar

4. Stel het zuigvermogen in aan de zuigvermogenregelaar

5. Stel al naargelang de vloerbedekking de omschakelaar

6. Trek om te zuigen de stofzuiger als een slee achter u

„Andere mondstukken (toebehoren) gebruiken“.

eruit (afb. 6/1).

WAARSCHUWING:

(afb. 7/1).

(afb. 7/2).

tapijt/harde vloer (afb. 8/1) in:

- Harde vloer (afb. 8/1) laminaat, tegels, PVC enz.

- Tapijt (afb. 8/2) lang- en kortpolige tapijten, lopers enz.

aan. Let bij het stofzuigen op het desbetreffend advies van de vloerbedekkingsfabrikant.

3.2 Uitschakelen en stroomkabel oprollen

afb.

afb. 1

ANWIJZING:

Met de hulpluchtregelaar (afb. 9/1) kunt u het zuigvermogen snel verlagen, b.v. om ingezogen gordijnen weer eruit te krijgen.

1. Schakel de stofzuiger uit aan de in-/uitschakelaar (afb. 10/1) en trek de stekker uit het stopcontact.

2. Neem de stekker in de hand en houd hem vast.

WAARSCHUWING:

Bij het intrekken van de stroomkabel kan deze rondslingeren, een struikelgevaar vormen of voorwerpen omver gooien.

3. Druk op de kabeloproltoets (afb. 10/2) om de stroomkabel in te trekken. Geleid het laatste stuk met de stekker in de hand.

Page 53

Swiffy_de.book Seite 53 Samstag, 3. September 2005 2:53 14

3Bediening

Opbergen

3.3 Opbergen

WAARSCHUWING:

afb. 11

Als u de werkplaats verlaat, dan schakelt u het apparaat uit en neemt de instructies onder Zhoofdstuk 3.2, „Uitschakelen en stroomkabel oprollen“ in acht. Zo vermijdt u ongevallen.

Om de stofzuiger weg te zetten kunt u de opberghouder (afb. 11/1) aan de onderkant van de stofzuiger g ebruiken. Hier kunt u de opberghaak (afb. 11/2) aan de metalen steekbuis resp. de telescoopbuis inhaken. Schuif de telescoopbuis (afb. 11/3) vóór het inhaken compleet in elkaar.

OPGELET:

Zet het apparaat nooit direct naast warmtebronnen neer (b.v. verwarming, oven). Vermijd direct zonlicht. De hitte kan het apparaat beschadigen.

 Als u het apparaat langere tijd wilt opbergen, neem dan

de stofzak en de filters eruit. Berg het apparaat op in een koele, droge ruimte.

3.4 Gecombineerde schouderriem gebruiken.

afb. 1

Het apparaat beschikt over een gecombineerde schouderriem. Met de schouderriem kunt u het apparaat over uw schouder of op uw rug dragen. Dit is vooral interessant wanneer u in moeilijk toegankelijke ruimtes, bijvoorbeeld in een trappenhuis, moet zuigen.

Op de rug dragen

1. Bevestig de haak van de schouderriem aan de

handgreep (afb. 12/1). De schouderriemen moeten naar de onderzijde van het apparaat wijzen.

2. Waarborg dat de ritssluiting van de gecombineerde schouderriem geopend is.

3. Steek de schouderriemgespen in de beide onderste houders aan de achterzijde van het apparaat (afb. 12/2).

4. U kunt de stofzuiger nu net als een rugzak op de rug dragen (afb. 13).

WAARSCHUWING:

Waarborg dat de gespen en de haak van de schouderriem veilig aan het apparaat zijn bevestigd. Zo voorkomt u ongevallen door het vallen van het apparaat.

Page 54

Swiffy_de.book Seite 54 Samstag, 3. September 2005 2:53 14

3Bediening

Stofzak vervangen

afb. 14

Over de schouder dragen

1. Bevestig de haak van de schouderriem aan de

handgreep (afb. 14/1). De schouderriemen (afb. 14/2) moeten naar de bovenzijde van het apparaat wijzen.

2. Waarborg dat de ritssluiting van de gecombineerde schouderriem gesloten is.

3. Steek de schouderriemgespen in de beide bovenste houders aan de achterzijde van het apparaat (afb. 14/2).

4. U kunt de stofzuiger nu over de schouder dragen.

WAARSCHUWING:

afb. 1

Waarborg dat de gespen en de haak van de schouderriem veilig aan het apparaat zijn bevestigd. Zo voorkomt u ongevallen door het vallen van het apparaat.

Schouderriem verwijderen

1. Los de haak van de schouderriem aan de handgreep

(afb. 14/1).

2. Los de schouderriemgesp door de uiteinden van de gesp samen te drukken en deze daarbij uit de houder te verwijderen (afb. 16).

3.5 Stofzak vervangen  Vervang de stofzak ten laatste als het display voor de

vervanging van de stofzak (afb. 1/10) "rood" brandt of als de zuigwerking afneemt..

OPGELET:

afb. 1

Voordat u de stofzak vervangt, dan schakelt u het apparaat uit en neemt de instructies onder Zhoofdstuk

3.2, „Uitschakelen en stroomkabel oprollen“ in acht. Zo vermijdt u dat stof het apparaat onherstelbaar beschadigt.

1. Open het deksel van de stofruimte (afb. 17/2) door het met de ontgrendelingstoets (afb. 17/1) open te klappen.

ANWIJZING:

Ga bij het eruit nemen van de stofzak voorzichtig en langzaam te werk, opdat er geen stof uit de stofzak wordt gedrukt.

2. Trek de stofzakhouder (afb. 18/1) naar boven eruit.

Page 55

Swiffy_de.book Seite 55 Samstag, 3. September 2005 2:53 14

4 Filters

Stofzak vervangen

3. Trek de stofzak (afb. 19/1) naar boven uit de

stofzakhouder.

4. Verwijder eventueel stof in de stofruimte.

ANWIJZING:

De stofzak kunt u meegeven met het huisvuil als deze geen voor huisvuil verboden bestanddelen bevat.

afb. 19

4 Filters

afb. 2

5. Controleer de motorbeveiligingsfilter op verontreinigingen of schade Zhoofdstuk 4, „Filters“.

6. Schuif de nieuwe stofzak weer in de daarvoor bestemde rail in de stofzakhouder.

7. Schuif de stofzakhouder weer terug in de desbetreffende rail.

8. Sluit het deksel van de stofruimte. Het arrêteert hoorbaar.

De stofzuiger bezit de volgende filters:

- Motorbeveiligingsfilter: achter de stofzak

(afb. 20/1). Hij voorkomt bij een defecte stofzak dat grotere deeltjes de motor onherstelbaar beschadigen.

Vervangen: om de 6 maanden

- Uitblaasfilter: aan de achterzijde van het apparaat

(afb. 21/2). Hij filtert zeer fijne deeltjes uit de uitgeblazen lucht.

Vervangen: om de 6 maanden

 De filters kunnen na enige tijd verstopt raken en zo de

zuigcapaciteit verminderen. Daarom is het belangrijk om de bovengenoemde intervallen aan te houden. Indien u vaststelt dat een filter beschadigd is, dan moet u dit onmiddellijk vervangen.

ANWIJZING:

Bij lichte vervuilingen kan het ook volstaan om de filters uit te kloppen boven een vuilnisbak. Wij raden echter aan om de filters regelmatig te vervangen.

Page 56

Swiffy_de.book Seite 56 Samstag, 3. September 2005 2:53 14

4 Filters

Motorbeveiligingsfilter vervangen

4.1 Motorbeveiligingsfilter vervangen

afb. 21

4.2 Uitblaasfilter vervangen

afb. 2

1. Schakel het apparaat uit en neem de instructie s onder

Zhoofdstuk 3.2, „Uitschakelen en stroomkabel oprollen“ in acht.

2. Neem de stofzak eruit, Zhoofdstuk 3.5, „Stofzak vervangen“, punt 1-2.

3. Trek de motorbeveiligingsfilter (afb. 21) eraf.

4. Steek de n ieuwe motorbeveiligingsfilter op de houder.

Let daarbij op dat de stiften van de filterhouder in de uitsparing van de filter passen.

5. Plaats de stofzak weer terug en sluit het deksel van de stofruimte.

1. Schakel het apparaat uit en neem de instructie s onder

Zhoofdstuk 3.2, „Uitschakelen en stroomkabel oprollen“ in acht.

2. Open de afdekking van het uitblaasfilter (afb. 22/1). Duw daarvoor de vergrendeling in (afb. 22/2) en trek de afdekking van de uitblaasfilter naar achter weg.

3. Neem de filter eruit (afb. 23).

4. Zet het nieuwe filter erin (bestelnummer, Zhoofdstuk 8,

„Vervangingsonderdelen“). Zorg ervoor dat het goed arrêteert.

5. Zet vervolg ens de afdekking van he t uitblaasfilter weer erin.

afb. 2

Page 57

Swiffy_de.book Seite 57 Samstag, 3. September 2005 2:53 14

5 Verhelpen van fouten

Behuizing reinigen

5 Verhelpen van fouten

Voordat u het apparaat toestuurt aan de Royal® Appliance klantendienst controleert u aan de hand van de volgende tabel of u de fout zelf kunt elimineren.

WAARSCHUWING:

Voordat u fouten gaat opsporen schakelt u het apparaat uit en trekt u de netstekker eruit. Gebruik nooit een defect apparaat.

Fout Mogelijke oorzaak Oplossing

Apparaat loopt niet

Apparaat neemt geen vuil op

Apparaat maakt een vreemd geluid

Stekker is er niet in gestoken of het apparaat is niet ingeschakeld.

Stopcontact geleidt geen stroom. Test de stofzuiger aan een ander

Stroomkabel is beschadigd. Laat de kabel vervangen door de Royal

Stofzak is vol of verstopt. Stofzak leegmaken/reinigen. Filter is vervuild. Het betreffende filter reinigen, Zhoofdstuk

Mondstuk, metalen steekbuis resp. telescoopbuis of zuigslang zijn verstopt.

Ingezogen deeltjes versperren de luchtweg.

Stekker erin steken en apparaat inschakelen, Zhoofdstuk 3.1, „Stofzuigen“.

stopcontact, waarvan u zeker bent dat het stroom geleidt.

Appliance klantendienst, adres, Zpagina

59, „Garantie“.

4, „Filters“.

Verwijder de verstopping. Gebruik daarvoor indien nodig een lange houten stok (b.v. een bezemsteel).

Verwijder de deeltjes. Gebruik daarvoor indien nodig een lange houten stok (b.v. een bezemsteel).

6 Reiniging

WAARSCHUWING:

Voordat u het apparaat reinigt schakelt u het uit en trekt u de netstekker eruit.

6.1 Behuizing reinigen

Reinig de behuizing uitsluitend met een licht bevochtigde doek. Gebruik geen reinigingsmiddelen, schurende middelen of alcohol, aangezien deze de behuizing kunnen beschadigen.

6.2 Filters reinigen

Om de filters te reinigen, Zhoofdstuk 4, „Filters“.

Page 58

Swiffy_de.book Seite 58 Samstag, 3. September 2005 2:53 14

7Verwerking

Lijst van slijtageonderdelen

7Verwerking

De gebruikte filters zijn vervaardigd uit milieuvriendelijke materialen en kunnen met het huisvu il worden meegegeven.

Als de gebruiksduur is afgelopen, met name als er functiestoringen optreden, dan maakt u het uitgediende apparaat onbruikbaar door de netstekker uit het stopcontact te trekken en de stroomkabel door te snijden. Verwerk het apparaat volgens de in uw land geldende milieuvoorschriften. Elektrische apparaten mogen niet samen met huishoudelijk afval verwerkt worden. Wend u voor advies over recyclage tot uw gemeentelijke overheid of uw handelaar.

8 Vervangingsonderdelen

8.1 Lijst van slijtageonderdelen

Artikel-nr. Beschrijving Inhoud

3144010720 Stofzak-/filter-set 6 stofzakken

1 motorbeveiligingsfilte r 1 uitblaasfilter

8.2 Verkooppunten

Toebehoren en vervangingsonderdelen kunnen worden bijbesteld. Deze zijn verkrijgbaar bij de firma’s Zpagina 61, „Royal Appliance Int. GmbH International Service“.

Page 59

Swiffy_de.book Seite 59 Samstag, 3. September 2005 2:53 14

9 Garantie

Garantievoorwaarden

9 Garantie

9.1 Garantievoorwaarden

Wij aanvaarden voor het door ons verkochte apparaat een garantie van 24 maanden vanaf de datum van aankoop.

Binnen deze garantieperiode elimineren wij naar eigen keuze door reparatie of vervanging van het apparaat of van het toebehoren (schade aan toebehoren leidt niet automatisch tot vervanging van het complete apparaat) kosteloos alle gebreken die vallen te herleiden tot materiaal- of productiefouten. Van de garantie uitgesloten is schade die valt te herleiden tot ondeskundig gebruik (bedrijf met verkeerde stroomsoort/-spanning, aansluiting aan niet-geschikte stroombronnen, breuk enz.), normale slijtage en gebreken die de waarde of de deugdelijke bruikbaarheid van het apparaat maar onbeduidend beïnvloeden.

Bij ingrepen door een niet door ons geautoriseerde firma of bij gebruik van andere dan door originele

Royal

Appliance vervangingsonderdelen vervalt de garantie. Slijtageonderdelen vallen niet onder

de garantie en moeten daarom betaald worden!

De garantie wordt alleen van kracht als de datum van aankoop door stempel en h andtekening van de handelaar op de garantiekaart bevestigd is of als er een kopie van de rekening van het toegestuurde apparaat is bijgevoegd. Garantievergoedingen houden geen verlenging van de garantieperiode noch een recht op een nieuwe garantie in!

9.2 In het geval van garantie

Verstuur het apparaat met leeggemaakte stofzak en een korte beschrijving van het defect in blokletters. Voorziet u het begeleidend schrijven met de vermelding „Zur Gara ntie“. Stuurt u het samen met de garantiekaart of een kopie van de rekening aan het volgende adres:

Zpagina 61, „Royal Appliance Int. GmbH International Service“

Page 60

2 letzte Seite.fm Seite 60 Freitag, 2. September 2005 6:35 18

Page 61

2 letzte Seite.fm Seite 61 Freitag, 2. September 2005 6:35 18

Royal Appliance Int. GmbH International Service

Royal Appliance Int. GmbH Internat ional Service

Sona France 21 rue Eugene Sue F-94700 Maisons Alfort Tel: +33 1 43 78 00 42 Fax: +33 1 43 78 01 38

Royal Appliance Espana, SL Royal, Dirt Devil, Stellar C/ Jazmin, 66 - 3° E-28033 Madrid Tel: +34 902 430 663

Z.E.S. Goes B.V. T.a.v. afd. Service Pearyweg 1 NL-4462 GT Goes Tel: +31 0113 240700 Fax: +31 0113 240750 Mail: dirtdevil@zesgoes.nl

Zmugg Elektronik Service und Vertriebges. M.b.H. Fabriksgasse 27 A - 8020 Graz Tel: +43 316 772 120 Fax: +43 316 772 120 10

SERVICE-COOP Hegedus Gyula u. 35-37 H-1136 Budapest Tel: +36 1 349 5972 Fax: +36 1 350 1167

SLO

Strojinc Ciril s.p. Koseskega ul. 1a SLO - 1000 LJUBLJANA Tel: +386 -1- 422 8489

Garantiekarte Warranty Card Card de garantie

oCZo

Le Cygne electronic service spol. s r.o. Jablonecká 722/8 190 00 Praha 9 Tel: +420 286883940 Fax: +420 286885064

Scandia Serviceteknik A/S Hedeager 5 DK - 2605 Brondby Tel: +45 432 02710 Fax: +45 432 02719

Portugies Famatecnica Rua Antonio Enes No. 20 1050-025 Lisboa Tel: +351 213 14 3510

Garantiekaart Certificado de garantía Certificado de garantia

Swiffy

Karta gwarancyjna Garantikort Záruční list

SERV-SERWIS Sp. z o.o. ul. Poniatowskiego 4/1 45-049 Opole Tel: +77 453 61-39 Fax: +77 453 61-38 Mail: adabrowski

@serv-serwis.pl

EURO ELECTRONIC SERVIS SK s. r. o. Stefanikova 736 908 73 Velke Levare Tel: +42 134 774 8051 Mail: eessk@stonline.sk

Garanclalevěl Záručný list Garancijski list

Stempel und Unterschrift des Händlers / Stamp and sign of dealer / Cachet et signatur du vendeur / Stempel en handtekening van de handelaar / Sello y firma del distribuidor / Carimbo e assinatura do revendedor / Stempel i podpis sprzedającego / Selgers stempel og underskrift / Razítko a podpis ob chodníka / A kereskedő pecsétje és aláírása / Pečiatka a podpis predajcu / Žig i podpis trgovca

Fehlerbeschreibung / Description of fault / Description de l’erreur / Beschrijving van de fouten / Descripción d el error Descrição do p r o blema / Opis usterki / Feilbeskrivelse /

Kaufdatum / Date of purchase / Date d´achat / Koopdatum / Fecha de compra / Data d a compra Data zakupu / Kjøpsdato / Datum koupě / Vásárlás n a pja / Dátum kúpy / D atum kupa

Popis závad / Hiba leírása / Popis chyby / Opis napak

Dirt Devil M1551 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
