Dirt Devil DD2224 User manual

DD2224

GB

FR

Bedienungsanleitung

DE

beutelloser Boden­staubsauger

Bedieningshandleiding

NL ES IT

Stofzuiger zonder
stofzak

Kullanim Klavuzu

TR

Operating Manual

Bagless cylinder
vacuum cleaner

Manual de instrucciones

Aspiradora de trineo
sin bolsa

TorbasÕz elektrik
süpürgesi

Roya-30496-60 • A4 • 25.02.2015

Mode d'emploi

Aspirateur-traîneau
sans sac

Istruzioni per l'uso

Aspirapolvere senza
sacchetto

Teppich

Carpet

Tapis

Tapijt

Alfombras

Tappeti

Halı

Hartboden

Hard oor

Sols durs

Harde vloer

Suelos duros

Pavimenti duri

Sert zemin

Fugen

Crevices

Joints

Voegen

Juntas

Fughe

Ek yerleri

xx

hassas

delicato

sensible

sensible

gevoelig

sensitive

bodenschonend

2

Bedienungsanleitung .................................................................................................. 4- 9

Operating Manual ........................................................................................................ 10 - 15

Mode d'emploi ............................................................................................................. 16 - 21

Bedieningshandleiding ............................................................................................... 22 - 27

DEGBFRNLESITTR

Manual de instrucciones ............................................................................................ 28 - 33

Istruzioni per l'uso ...................................................................................................... 34 - 39

Kullanim Klavuzu ........................................................................................................ 40 - 45

3

1 Sicherheitshinweise

WARNUNG:

ACHTUNG:

HINWEIS:

1 Sicherheitshinweise

1.1 zur Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Be­wahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie die Be­dienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen. Für Schäden, die durch Nichtbeachtung dieser Bedienungsan­leitung entstehen, übernehmen wir keine Haftung. Beachten Sie Hinweise, die wie folgt ge­kennzeichnet sind, unbedingt, um Unfälle und Schäden am Gerät zu vermeiden.

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Hebt Tipps und Informationen für Sie hervor.

1.2 zu bestimmten Personengruppen

 Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit verringer-

ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

 Kinder dürfen nicht mit dem Ge rät spielen. Reinigung und Benutzer-Wartung dürfen nicht

durch Kinder ohne Beaufsichtigung durchgeführt werden. Kinder jünger als 8 Jahre sollten vom
Gerät und der Anschlussleitung ferngehalten werden, wenn es eingeschaltet ist oder abkühlt.

 Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Ersti-

ckungsgefahr.

1.3 zur Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, dabei besteht grundsätzlich die Gefahr eines
elektrischen Schlags. Beachten Sie daher Folgendes:

 Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten Sie es von

Regen und Nässe fern. Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das
Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.

 Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird oder

mit Hitzequellen in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden.

 Stellen Sie vor dem Anschließen an die Stromversorgung sicher, dass die auf dem Typen-

schild angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt.

 Kontrollieren Sie das Stromkabel vor dem Benutzen auf eventuelle Beschädigungen.
 Transportieren Sie das Gerät niemals am Stromkabel. Es könnte beschädigt werden.
 Bevor Sie das Gerät reinigen oder warten, sch alten Sie das Gerät aus und ziehen Sie den

Stecker aus der Steckdose. Wenn Sie den Stecker aus der Steckdose herausziehen, ziehen
Sie immer direkt am Stecker. Ziehen Sie nicht am Stromkabel, es kann beschädigt werden.

 Benutzen Sie nach Möglichkeit keine Verlänger ungskabel. Falls dies unumgänglich ist, be-

nutzen Sie nur GS-geprüfte, spritzwassergeschützte, einfache Verlängerungskabel (keine
Mehrfachsteckdosen), die für die Leistungsaufnahme des Gerätes ausgelegt sind.

4

1 Sicherheitshinweise

1.4 zur bestimmungsgemäßen Verwendung

Der Bodenstaubsauger darf nur im Haushalt eingesetzt werden.
Er ist für eine gewerbliche Nutzung nicht geeignet.

Verwenden Sie den Bodenstaubsauger ausschließlich für das Reinigen von trockenen, normal
verschmutzten Böden oder Bodenbelägen. Je nach dem, welche Düse Sie aufgesetzt haben
(ZKapitel 2.1, „Gerät montieren und Düsen an Untergrund anpassen“), können Sie das Gerät
auch zum Saugen von Möbeln oder unempfindlichen Polstern einsetzen.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Verboten ist zudem:

 Das Saugen von:

- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen so­wie am Körper befindlichen Kleidungsstücken. Diese können eingezogen werden. Verlet­zungen können die Folge sein.

- Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppichreinigern. Feuchtigkeit
im Inneren kann zum Kurzschluss führen.

DE

- Toner (für Laserdrucker, Kopierer usw.). Es besteht Brand- und Explosionsgefahr.

- glühender Asche, brennenden Zigaretten oder Streichhölzern. Es besteht Brandgefahr.

- spitzen Gegenständen, wie Glassplittern, Nägeln etc. Dadurch kann das Gerät beschädigt
werden.

- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke, Puder usw. Dadurch kann das
Gerät beschädigt werden.

 Die Verwendung in der Nähe von explosiven oder leicht entzündlichen Stoffen. Es besteht

Brand- oder Explosionsgefahr.

 Die Verwendung im Freien. Regen und Schmutz können das Gerät beschädigen.
 Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes. Es könnte überhitzen.
 Das selbstständige Umbauen oder Reparieren des Gerätes.

1.5 zur optionalen Turbobürste

Die Borsten der optional enthaltenen Turbobürste rotieren sehr schnell. Es besteht Verlet­zungsgefahr.

 Setzen Sie die Turbobürste nicht an Menschen, Tieren oder Pflanzen ein. Halten Sie Körper-

teile von der rotierenden Bürstwalze fern.

 Bevor Sie die Turbobürste re inigen oder abnehmen, schalten Sie den Staubsauger aus.
 Überfahren Sie niemals Kabel. Anderenfalls kann deren Isolation beschädigt werden.
 Die Turbobürste ist nicht dafür geeignet, empfindliche Oberflächen zu reinigen. Schäden

können die Folge sein. Beachten Sie die Reinigungs- und Pflegehinweise der Hersteller.

1.6 bei defektem Gerät

Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Stromkabel. Wenn
die Anschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu ver­meiden. Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den Dirt Devil­Kundendienst (ZSeite 46, „International Service“).

5

2Gebrauch

click!

WARNUNG:

ACHTUNG:

HINWEIS:

!

WARNUNG:

ACHTUNG:

WARNUNG:

HINWEIS:

WARNUNG:

2Gebrauch

2.1 Gerät montieren und Düsen an Untergrund anpassen

1

optional
option

{*

optioneel
opcional
opzionale
opsiyonel

6

Verletzungsgefahr! Montieren Sie die Geräteteile nur, wenn der Stecker
aus der Steckdose gezogen ist. Anderenfalls kann das Gerät anlaufen
und Körperteile, Haare oder Kleidungsstücke einziehen.

Stellen Sie vor dem Montieren sicher, dass die aufgesetzte Düse unbe­schädigt und für den zu saugenden Untergrund geeignet ist. Benutzen
Sie z. B. niemals eine Bürste mit rotierenden Borsten für Böden oder
Gegenstände, die dies nicht unbeschadet überstehen. Beachten Sie die
Empfehlungen und Pflegehinweise des Belagherstellers.

Eventuell ist es erforderlich, beide Teile beim Zusammenstecken etwas
gegeneinander zu drehen, damit sie fest sitzen. Prüfen Sie montierte
Teile auf festen Halt, indem Sie versuchen, diese auseinanderzuziehen.

2

7

3 4

8

5

optional

{*

option
optioneel
opcional
opzionale
opsiyonel

optional
option
optioneel
opcional
opzionale
opsiyonel

{*

9

1. Verbinden Sie Saugschlauch und Gerät (Abb. 1).

2. Stecken Sie das Zubehör aus dem Lieferumfang auf den Handgriff

(Abb. 2 – 10), je nachdem welchen Untergrund Sie saugen möchten:

- Möbelbürste (Abb. 2) für Gegenstände mit empfindlicher Oberfläche

- Polsterdüse (Abb. 3) für Polstermöbel, Polster, Matratzen und der­gleichen

- Fugendüse (Abb. 4) oder optionale lange flexible Fugendüse (Abb. 5)
für Ritzen in Polstern

- optionale Mini-Turbobürste (Abb. 6) für unempfindlicher Polster,
Läufer, Fußmatten und dergleichen

- Bodendüse mit Schalterstellung wie in Abb. 7 für Teppiche

- Bodendüse mit Schalterstellung wie in Abb. 8 für Hartböden

- optionale Parkettbürste (Abb. 9) für empfindliche Hartböden

- optionale Hartbodendüse (Abb. 10) für Hartböden mit Fugen

3. Achten Sie darauf, dass der Nebenluftregler geschlossen ist (Abb. 15).

4. Falls Sie das Teleskoprohr verwenden, stellen Sie seine Länge ein.

optional
option
optioneel
opcional
opzionale
opsiyonel

10

{*

2.2 Staubsaugen

11

Verletzungsgefahr! Prüfen Sie Gerät und Stromkabel vor jeder Benut­zung. Ein beschädigtes Gerät darf nicht verwendet werden.

Verwenden Sie das Gerät nur, wenn alle Filter unbeschädigt, trocken und
korrekt eingesetzt sind. Stellen Sie sicher , dass keinerlei Gegenstände das
Teleskoprohr, den Saugschlauch oder andere Öffnungen verstopfen.

1. Ziehen Sie das Kabel aus dem Gerät (Abb. 11) und stecken Sie den
Stecker in eine Steckdose.

12

13 14

Gefahr eines elektrischen Schlags! Falls die rote Markierung sichtbar ist
(Abb. 12), ziehen Sie das Stromkabel mithilfe der Kabelaufrolltaste ( )
wieder bis zur gelben Markierung (Abb. 13) ein.

( )

15

2. Schalten Sie das Gerät über den Ein-/Aus-Schalter ( ) ein (Abb. 14).

Der Nebenluftregler (Abb. 15) muss beim Saugen vollständig geschlos­sen sein. Mit seiner Hilfe können Sie bei Bedarf die Saugleistung
schnell reduzieren, um eingesaugte Gegenstände (z. B. Gardinen) wie­der freizugeben. Falls sich die Hartbodendüse (Abb. 10) am Untergrund
„festgesaugt“ haben sollte, können Sie diese über den Nebenluftregler
(Abb. 15) ebenso leicht die Saugkraft vermindern.

3. Saugen Sie Staub.

Verletzungsgefahr! Achten Sie insbesondere beim Saugen von Treppen
darauf, dass Sie sich stets oberhalb des Gerätes befinden.

6

3 Wartung und Pflege

HINWEIS:

ACHTUNG:

HINWEIS:

ACHTUNG:

HINWEIS:

ACHTUNG:

3 Wartung und Pflege

3.1 Staubbehälter leeren und Motorschutzfilter reinigen

16

21

17

22

18

23

19

24

20

DE

25

click!click!

26

Der Staubbehälter muss regelmäßig geleert und gereinigt werden. Ande­renfalls wird das Entleeren von Mal zu Mal schwieriger oder es können
sich sogar Gerüche oder Keime bilden, jenach dem, was Sie zuvor auf­gesaugt haben.

 Leeren Sie den Staubbehälter also am besten nach jedem Saugvor-

gang.

 Leeren und reinigen Sie den Staubbehälter spätestens, sobald die

Reinigungs-/Entleerungsanzeige leuchtet (Abb. 16).

 Leeren und reinigen Sie den Staubbehälter zudem spätestens alle

3 Monate, vor längerer Lagerung oder bevor Sie das Gerät versenden.

Bevor Sie den Staubbehälter entnehmen, schalten Sie das Gerät aus.
So vermeiden Sie, dass Staub das Gerät beschädigt.

1. Schalten Sie das Gerät aus ( ).

2. Ziehen Sie den Stecker aus der Steckdose.

3. Entnehmen Sie den Staubbehälter (Abb. 17).

4. Leeren Sie den Staubbehälter (Abb. 18).

Den Inhalt des Staubbehälters können Sie im Hausmüll entsorgen,
solange er keinen für den Hausmüll verbotenen Schmutz enthält.

5. Kontrollieren Sie bei dieser Gelegenheit auch gleich die Filterelemente
(Dual-Motorschutzfilter und Filtereinheit) im Staubbehälter (Abb. 19 –

23).

6. Sollten die Filterelemente (Dual-Motorschutzfilter und Filtereinheit) ver­schmutzt sein, reinigen Sie diese unter fließendem, kaltem oder hand­warmem Wasser, bis sämtliche Verschmutzungen beseitigt sind.

27

28

29

Die Filterelemente sind waschbar, jedoch weder spülmaschinen- noch
waschmaschinentauglich.

 Verwenden Sie außerdem zur Reinigung der Filterelemente keine

Reinigungsmittel oder Bürsten mit harten Borsten.

 Lassen Sie die Filterelemente nach der Nassreinigung trocknen

(ca. 24 Stunden bei Raumtemperatur).

 Setzen Sie die Filterelemente erst wieder ein, wenn sie vollkommen

trocken sind.

 Ersetzen Sie beschädigte oder verformte Filter umgehend (Bestellin-

formationen siehe ZKapitel 3.4, „Ersatzteile und Zubehör“).

7. Lassen Sie die Filterelemente nach der Nassreinigung trocknen
(ca. 24 Stunden bei Raumtemperatur).

8. Setzen Sie die Filterelemente wieder ein (Abb. 24 – 29).

Die Filterelemente sind so konstruiert, dass sie sich nur in der richtigen
Lage vollständig versenken lassen.

 Dennoch ist es hilfreich, wenn Sie die Filtereinheit vor dem Einsetzen

direkt so zum Staubbehälter ausrichten, wie in Abb. 25 dargestellt.

 Versenken Sie die Filtereinheit im Anschluss vollständig im Staubbe-

hälter, bis die 3 Nasen des Staubbehälters in die zugehörigen Ausspa­rungen der Filtereinheit greifen (Abb. 26 – 27).

 Wenden Sie beim Einsetzen keine Gewalt an. Wenn sich der Staub-

behälterdeckel (Abb. 29) nicht korrekt schließen lässt, müssen Sie die
Teile nochmals herausnehmen und erneut einsetzen.

Betreiben Sie das Gerät niemals ohne korrekt eingesetzte Filter.
Betreiben Sie das Gerät niemals mit beschädigten Filtern.

30

9. Setzen Sie den Staubbehälter wieder ein (Abb. 30).
Er muss hör- und spürbar einrasten.

7

4 Problembehebung und Technische Daten

ACHTUNG:

ACHTUNG:

HINWEIS:

click!

WARNUNG:

WARNUNG:

ACHTUNG:

ACHTUNG:

ACHTUNG:

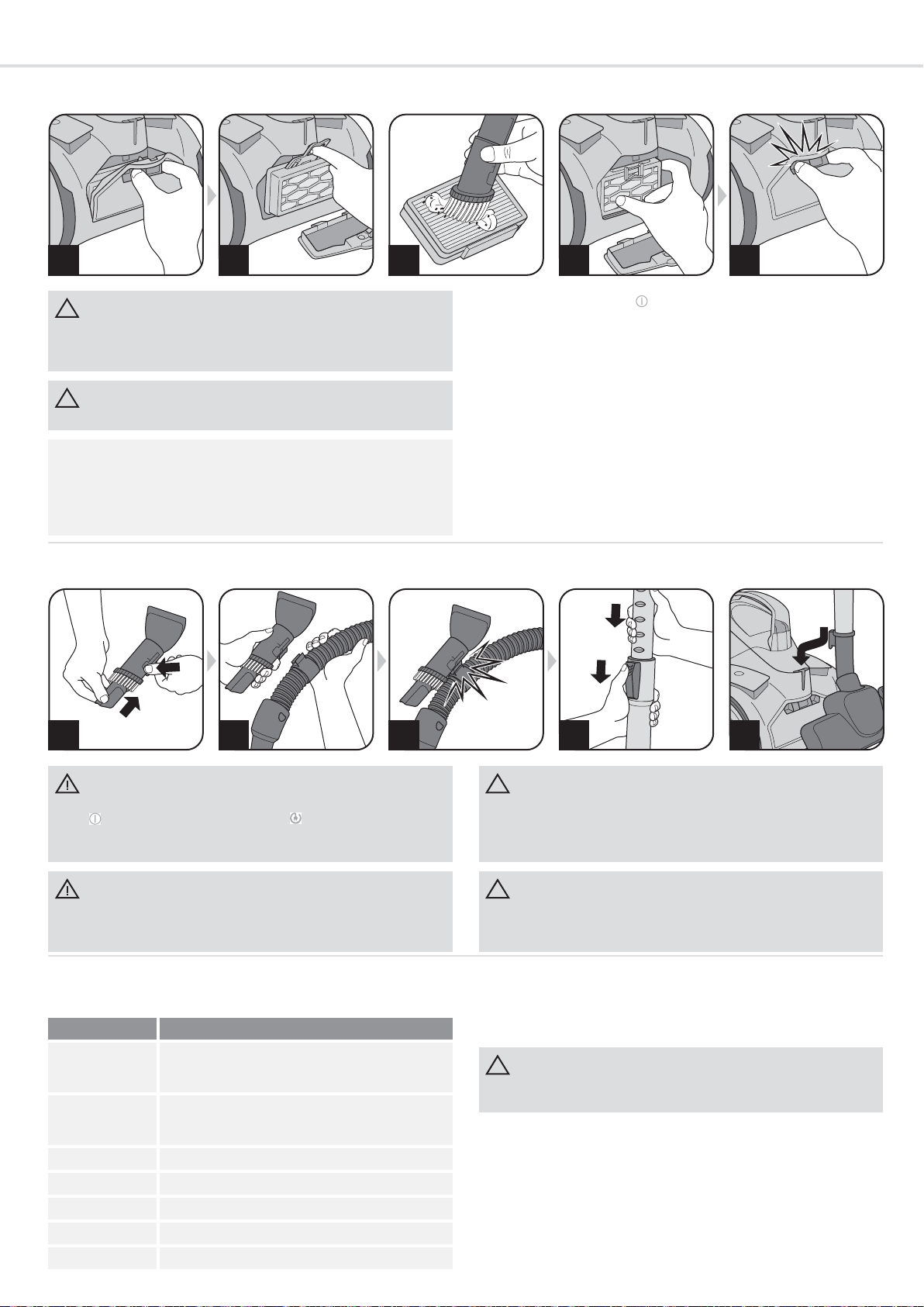

3.2 Ausblasfilter reinigen/wechseln

click!

31 32

Reinigen Sie den Filter jedes Mal, wenn Sie den Staubbehälter reini­gen. Wechseln Sie den Filter, wenn dieser beschädigt oder verformt ist
(Bestellinformationen siehe ZKapitel 3.4, „Ersatzteile und Zubehör“).

Der Ausblasfilter ist nicht waschbar.

Die Ausblasfilterabdeckung lässt sich leichter verriegeln, wenn Sie die
Entriegelung gedrückt halten (Abb. 35) und erst loslassen, wenn die
Ausblasfilterabdeckung in ihrer Endposition steht.

33

3.3 Aufbewahren

34

1. Schalten Sie das Gerät aus ( ).

2. Ziehen Sie den Stecker aus der Steckdose.

3. Entriegeln Sie die Ausblasfilterabdeckung wie abgebildet (Abb. 31).

4. Entnehmen Sie den Ausblasfilter an der dafür vorgesehenen Lasche

(Abb. 32).

5. Klopfen Sie den Ausblasfilter über einem Mülleimer aus.

6. Bürsten Sie den Ausblasfilter anschließend mit einer weichen Bürste,

beispielsweise der mitgelieferten Möbelbürste, aus (Abb. 33).

7. Drücken Sie den Ausblasfilter zurück in seine Konsole, bis die Entnah­melasche hörbar einrastet (Abb. 34).

8. Setzen Sie die Ausblasfilterabdeckung zuerst unten an.

9. Verriegeln Sie die Ausblasfilterabdeckung (Abb. 35).

35

37 3836

Verletzungsgefahr! Schalten Sie das Gerät nach dem Saugen aus ( )
und wickeln Sie das Stromkabel auf ( ). Behalten Sie den Stecker
beim Aufrollen in der Hand, damit das Kabel nicht umherschlingert und
Sie sich womöglich verletzen.

Verletzungsgefahr! Bewahren Sie das Gerät stets für Kinder unzugäng­lich auf.

3.4 Ersatzteile und Zubehör

Folgende Zubehör- und Ersatzteile können Sie nachbestellen:

Artikel-Nr. Beschreibung

2224001 Filterset bestehend aus:

1 Dual-Motorschutzfilter (Abb. 20) +
1 Ausblasfilter (Abb. 33)

2200004 Filtereinheit (Abb. 23) bestehend aus:

1 Filtersieb +
1 Filterbecher

M203-5 1 Parkettbürste

M219 1 Mini-Turbobürste „Fellino“
M221 1 Midi-Turbobürste
M232 1 lange, flexible Fugendüse

M236-1 1 Hartbodendüse

39

Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung,
Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Bewahren Sie Gerät
und Zubehör kühl, trocken und platzsparend auf (Abb. 36 – 40).

Wenn Sie beabsichtigen, das Gerät längere Zeit zu lagern, leeren und
reinigen Sie den Staubbehälter sowie seine Filterelemente ZKapitel

3.1, „Staubbehälter leeren und Motorschutzfilter reinigen“.

Verwenden Sie nur Originalersatzteile aus dem Lieferumfang oder sol­che, die Sie durch Nachbestellung erworben haben.

Zubehör- und Ersatzteile können Sie auf verschiedenen Wegen bestellen:

 Bestellung per Telefon: [phone]*

*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunkhöchstpr eis 0,42 €/M inu te)
Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der
jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tarife.

 Bestellung in unserem Onlineshop: Z www.dirtdevil.de

4 Problembehebung und Technische Daten

40

8

4 Problembehebung und Technische Daten

WARNUNG:

HINWEIS:

4.1 Bevor Sie das Gerät einsenden

Problem mögliche Ursache / Lösung

Verletzungsgefahr! Verwenden Sie niemals ein defektes Gerät! Bevor
Sie auf Problemsuche gehen, schalten Sie das Gerät aus und ziehen
Sie den Stecker aus der Steckdose.

Bevor Sie uns kontaktieren oder das Gerät gar einsenden, überprüfen Sie
anhand der Tabelle, ob Sie das Problem selbst beseitigen können.

Problem mögliche Ursache / Lösung

Sauger­gebnis ist
trotz ein­wandfreier
Funktion
nicht zufrie­denstel­lend.

Nebenluftregler (Abb. 15) ist geöffnet.
Schließen Sie den Nebenluftregler (Abb. 15).

Aufgesteckte Düse ist nicht angemessen.
Wechseln Sie die Düse, ZKapitel 2.1, „Gerät montieren
und Düsen an Untergrund anpassen“.

Bürstkranz der Bodendüse steht in einer dem Belag nicht
angemessenen Stellung (Abb. 7 – 8).
Passen Sie die Stellung des Bürstkranzes über den Um­schalter der Bodendüse an den Belag an (Abb. 7 – 8).

Staubbehälter ist voll.
Leeren und reinigen Sie den Staubbehälter ZKapitel 3.1,
„Staubbehälter leeren und Motorschutzfilter reinigen“.

Filter sind verschmutzt.
Reinigen Sie die Filter, ZKapitel 3.1, „Staubbehälter

leeren und Motorschutzfilter reinigen“ bzw. ZKapitel 3.2,
„Ausblasfilter reinigen/wechseln“.

Düse, Teleskoprohr oder Saugschlauch sind verstopft.
Entfernen Sie die Verstopfung. Benutzen Sie dazu falls

erforderlich einen langen Stab (z. B. einen Besenstiel).

Reinigungs-/
Entleerungs­anzeige
leuchtet
(Abb. 16).

Gerät hört
plötzlich auf
zu saugen.

Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten,
kontaktieren Sie die Service-Hotline (Z siehe unten) oder den Dirt
Devil-Kundenservice (Z siehe unten).

Staubbehälter ist voll.
Leeren und reinigen Sie den Staubbehälter ZKapitel

3.1, „Staubbehälter leeren und Motorschutzfilter
reinigen“.

Filter sind verschmutzt.
Reinigen Sie die Filter, ZKapitel 3.1, „Staubbehälter

leeren und Motorschutzfilter reinigen“ bzw. ZKapitel

3.2, „Ausblasfilter reinigen/wechseln“.

Düse, Teleskoprohr oder Saugschlauch sind verstopft.
Entfernen Sie die Verstopfung. Benutzen Sie dazu falls
erforderlich einen langen Stab (z. B. einen Besenstiel).

Überhitzungsschutz hat angesprochen (möglicherwei­se aufgrund verstopfter Saugwege o. Ä.).

1. Schalten Sie das Gerät aus und ziehen Sie den Ste­cker aus der Steckdose.

2. Beseitigen Sie die Ursache der Überhitzung (z. B.
Teleskoprohr und Saugschlauch demontieren und
Verstopfung entfernen).

3. Warten Sie ca. 45 Minuten, bis das Gerät abgekühlt
ist.

4. Das abgekühlte Gerät können Sie wieder einschal­ten.

DE

4.2 Gewährleistung

Es gelten die gesetzlichen Gewährleistungsregeln nach EU-Richtlinie
1999/44/EG. In Nicht-EU-Ländern gelten die im jeweiligen Land gültigen
Mindestansprüche der Gewährleistung.

4.3 Entsorgung

Entsorgen Sie das Gerät entsprechend den in Ihrem Land gelten­den Umweltschutzvorschriften. Elektrische Abfälle dürfen nicht zu­sammen mit Haushaltsabfällen entsorgt werden. Nutzen Sie statt­dessen die örtlichen Sammelstellen zur Rückgabe von Altgeräten.

Die Filter sind aus umweltverträglichen Materialien hergestellt. Sie können
diese – anders als das Gerät – im Hausmüll entsorgen, solange Sie keine
für den Hausmüll verbotenen Stoffe aufgesaugt haben.

4.4 Technische Daten

Geräteart : beutelloser Bodenstaubsauger
Modellname : Rebel 24
Modellnummer : DD2224 [-0/-1/.../-8/-9]
Spannung : 220–240 V ~, 50/60 Hz
Leistung : 700 W
max. nutzbares Volumen des

Staubbehälters
Stromkabellänge : ca. 6 m
Gewicht : ca. 4,5 kg

: ca. 1,8 Liter

Technische und gestalterische Ände­rungen im Zuge stetiger Produktverbes­serungen vorbehalten.
© Royal Appliance International GmbH

Royal Appliance International GmbH

Tel.: +49 (0) 180 - 501 50 50*

Fax: [phone]

*0,14 €/Minute aus dem deutschen Festnetz

(deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

Die Kosten für Telefonate aus dem Ausland

richten sich nach den Gebühren der jeweiligen

ausländischen Anbieter und der jeweiligen

Abt. Kundenservice

Jagenbergstraße 19

41468 Neuss

DEUTSCHLAND

www.dirtdevil.de

[e-mail]

aktuellen Tarife.

9

1 Safety instructions

WARNING:

CAUTION:

NOTE:

1 Safety instructions

1.1 About the operating manual

Read the operating manual completely before working with the appliance. Keep the operating
manual in a safe place. Include the operating manual if you pass the appliance on to a third
party. Failure to comply with this operating manual can lead to serious injuries or damage to the
appliance. We take no responsibility for damage due to failure to comply with this operating
manual. Always comply with the notices marked as follows to avoid accidents and damage to
the appliance.

Warns of health hazards and identifies possible risks of injury.

Indicates possible dangers to the appliance or other objects.

Highlights tips and information for you.

1.2 Concerning certain groups of persons

 These appliances can be used by children of 8 years and upwards and persons with impaired

physical, sensory or mental abilities, or insufficient experience or knowledge, providing they are
supervised or have been instructed in the proper use of the appliance and understand the risks
involved.

 Children must not play with the appliance. Children must not perform cleaning or user main-

tenance tasks without supervision. Children under the age of eight should be kept away from
the appliance and the connection cable whilst it is switched on or cooling down.

 Packing material must not be used for playing. There is danger of suffocation.

1.3 Information on power supply

The appliance is operated with electrical power, which means there is always a risk of electric
shock. Therefore, please comply with the following:

 Never immerse the appliance in water or other liquids ; keep it away from rain and moisture.

Never touch the plug with wet hands. Do not operate the appliance outdoors or in rooms with a
high level of humidity.

 Take care that the power cord is not kinked, pinched, or rolled over and ensure it does not

come into contact with heat sources. Also take care that it does not become a stumbling hazard.

 Before connecting to the power supply, make sure that the voltage stated on the type plate

matches the voltage of your plug socket.

 Always check the power cord for possible damage before using the appliance.
 Never carry the appliance by its power cord. It could be damaged.
 Before you clean or maintain the appliance, switch off the appliance and pull the mains plug

from the socket. Always pull directly on the plug when you disconnect the appliance from the
mains. Do not pull on the power cord as this could damage it.

 If possible, do not use extension cords. If you must use an extension cord, use only safety-

certified, water-protected single extension cords (no multi-socket distributors) designed for the
power consumption of the appliance.

10

1 Safety instructions

1.4 Information on proper use

The cylinder vacuum cleaner is intended for home use only.
It is not suitable for commercial use.

Use the cylinder vacuum cleaner only for cleaning dry, normally soiled floors and carpet floor­ings. Depending on which nozzle you have attached (Zchapter 2.1, „Assemble appliance and
adjust nozzles to surface“), you can also use the appliance to vacuum furniture or non-sensitive
upholstery.

Any other use is considered improper use and is prohibited.

Also prohibited:

 Vacuuming of:

- Persons, animals, plants, especially hair, fingers and other parts of the body as well as
pieces of clothing worn on the body. These might be drawn in. This could result in injuries.

- Water and other fluids, especially damp carpet cleaners. Moisture inside the appliance can
cause a short-circuit.

- Toner (for laser printers, copying machines, etc.). There is danger of fire or explosion.

GB

- Hot ashes, burning cigarettes or matches. There is a danger of fire.

- Pointed objects, such as glass shards, nails, etc. They can damage the appliance.

- Rubble, plaster, cement, fine drilling-dust, make-up, etc. These might damage the appli­ance.

 To use the appliance near explosive or highly-flammable substances. There is a risk of fire

or explosion.

 Use of the appliance outdoors. Rain and dirt may damage the appliance.
 Sticking objects into the appliance's openings. It could overheat.
 To modify or repair the appliance yourself.

1.5 About the optionally included turbo brush

The bristles of the optionally included turbo brush rotate very rapidly. There is a danger of injury.

 Do not use the turbo brush on persons, animals or plants. Keep body parts away from the

rotating brush roller.

 Switch off the vacuum cleaner before cleaning or detaching the turbo brush.
 Never run over cables. Otherwise, the insulation could get damaged.
 The turbo brush is not suitable to clean sensitive surfaces. This may cause damage. Comply

with the care and cleaning instructions provided by the manufacturer.

1.6 If the appliance is defective

Never use a defective appliance or operate an appliance with a defective power cord. If the
power cord of this appliance is damaged, it must be replaced by the manufacturers, their au­thorised service representative or a similarly qualified person to avoid danger. Hand over a de­fective appliance to a specialist dealer or send it to the Dirt Devil customer service department
for repairs (ZPage 46, ‘International Service’).

11

2Use

click!

WARNING:

CAUTION:

NOTE:

!

WARNING:

CAUTION:

WARNING:

NOTE:

WARNING:

2Use

2.1 Assemble appliance and adjust nozzles to surface

1

optional
option

{*

optioneel
opcional
opzionale
opsiyonel

6

Danger of injury! Only attach the appliance parts when the appliance is
not connected to the power supply. Otherwise the machine might start
up and parts of your body, hair or pieces of clothing might be sucked in.

Before assembling, make sure that the fitted nozzle suits the surface to be
cleaned. Do not clean e.g. any floors or objects with a brush with rotating
bristles that you would not clean without a second thought with a conven­tional brush. Also observe the flooring manufacturer's recommendations.

You might have to twist the parts when connecting them so they are
securely in place. Ensure that installed parts are secure by trying to pull
them apart.

2

7

3 4

8

5

optional

{*

option
optioneel
opcional
opzionale
opsiyonel

optional
option
optioneel
opcional
opzionale
opsiyonel

{*

9

1. Connect suction hose and appliance (Fig. 1).

2. Insert the accessory included in the scope of delivery onto the handle

(Fig. 2 - 10) depending on what type of surface you want to vacuum:

- Furniture brush (Fig. 2) for objects with a sensitive surface

- Upholstery nozzle (Fig. 3) for upholstery, mattresses, and the like

- Crevice nozzle (Fig. 4) or optional long flexible crevice nozzle (Fig. 5)
for crevices in upholstery

- Optional mini turbo brush (Fig. 6) for non-sensitive upholstery,
runner, mats, and the like

- Floor nozzle with switch position as in Fig. 7 for carpets

- Floor nozzle with switch position as in Fig. 8 for hard floors

- Optional parquet brush (Fig. 9) for sensitive hard floors

- Optional hard floor nozzle (Fig. 10) for hard floors with crevices

3. Ensure that the bypass vent is closed (Fig. 15).

4. If you use the telescopic tube, adjust its length.

optional
option
optioneel
opcional
opzionale
opsiyonel

10

{*

2.2 Vacuum cleaning

11

Danger of injury! Check appliance and power cord before each use.
A damaged appliance must never be used.

Only use the appliance with all filters undamaged, dry and correctly fit­ted. Make sure that no objects obstruct the telescopic tube, the suction
hose or other openings.

1. Pull the cable out of the appliance (Fig. 11) and plug into a socket.

12

13 14

Danger of electric shock! If the red marking shows (Fig. 12) retract the
cord by pressing the retraction button ( ) to pull in the cord up to the
yellow mark (Fig. 13) again.

( )

15

2. Switch on the appliance using the on/off switch ( ) (Fig. 14).

The auxiliary air regulator (Fig. 15) must be completely closed for vacuum
cleaning. With the auxiliary air regulator you can quickly reduce the suction
power, to release object s (such as curt ains) that have bee n sucked in.
If the hard floor nozzle (Fig. 10) has become stuck to the floor, you can
reduce the suction power just as easily using the bypass vent (Fig. 1 5).

3. Vacuum clean.

Danger of injury! Especially when vacuum-cleaning stairs make sure
that you always stand on a higher level than the appliance.

12

3 Maintenance and care

NOTE:

CAUTION:

NOTE:

CAUTION:

NOTE:

CAUTION:

3 Maintenance and care

3.1 Emptying the dust container and cleaning the motor protection filters

16

21

17

22

18

23

19

24

click!click!

20

25

GB

26

The dust container has to be emptied and cleaned regularly. Otherwise
emptying it will get harder and harder or smells and bacteria might
develop, depending on what you have vacuumed up.

 Therefore, it is best to empty the dust container after each vacuuming

session.

 Empty and clean the dust container at the latest when the cleaning/

emptying display lights up (Fig. 16).

 Also empty and clean the dust container every 3 months at the latest

before storing for a long time or before sending the appliance.

Switch off the appliance before removing the dust container. This will
prevent dust from damaging the appliance.

1. Switch off the appliance ( ).

2. Pull the plug out of the plug socket.

3. Remove the dust container (Fig. 17).

4. Empty the dust container (Fig. 18).

You can dispose of the dust container with your regular domestic trash
as long as it contains no waste materials prohibited in domestic trash.

5. Take this opportunity to also check the filter elements (dual motor
protection filter and filter unit) in the dust container (Fig. 19 – 23).

6. If the filter elements (dual motor protection filter and filter unit) are dirty,
clean them under cold or lukewarm running water until all dirt has gone.

27

28

29

The filter elements are washable, but may not be cleaned in
dishwashers or washing machines.

 Also, do not use cleaning agents or brushes with hard bristles to

clean the filter elements.

 Leave the filter elements to dry after cleaning them with water

(approx. 24 hours at room temperature).

 Only put them back into the appliance when they are completely dry .
 Replace damaged or deformed filters immediately ZChapter 3.4,

‘Spare parts and accessories’).

7. Leave the filter elements to dry after cleaning them with water
(approx. 24 hours at room temperature).

8. Put the filter elements back in (Fig. 24 – 29).

The filter elements are constructed so that they will only go all the way
down if in the right position.

 Nevertheless, it is helpful if you align the filter unit with respect to the

vacuum cleaner as shown in Fig. 25 before insertion.

 Then lower the filter unit completely into the vacuum cleaner until the

three noses of the vacuum cleaner engage with the respective recesses
of the filter unit (Fig. 26 – 27).

 Do not use force upon insertion. If the dust container lid (Fig. 29) will

not shut properly, then you have to take the parts out again and put them
back in.

Never operate the appliance without the filters in place.
Never operate the appliance with damaged filters.

30

9. Replace the dust container (Fig. 30).
You should feel and hear it clicking into place.

13

3 Maintenance and care

CAUTION:

CAUTION:

NOTE:

click!

WARNING:

WARNING:

CAUTION:

CAUTION:

CAUTION:

3.2 Cleaning / changing the exhaust filter

click!

31 32

Clean the filter each time you clean the dust filter. Replace the filter if it
is damaged or deformed (see ZChapter 3.4, ‘Spare parts and accesso-
ries’ for ordering information).

The exhaust filter cannot be washed.

The exhaust filter cover can be locked more easily if you hold the
unlocking mechanism (Fig. 35) and only release it once the exhaust fil­ter cover is in its limit position.

33

3.3 Storage

34

1. Switch off the appliance ( ).

2. Pull the plug out of the plug socket.

3. Unlock the exhaust filter cover as shown (Fig. 31).

4. Remove the exhaust filter using the tab provided (Fig. 32).

5. Tap the dirt out of the exhaust filter over a dustbin.

6. Finally, remove the dirt from the exhaust filter with a soft brush,

e.g. the furniture brush supplied with the appliance (Fig. 33).

7. Press the exhaust filter back into its console until the tab
audibly engages (Fig. 34).

8. Attach the exhaust filter cover at the bottom first.

9. Lock the exhaust filter cover (Fig. 35).

35

37 3836

Danger of injury!
After vacuuming switch the appliance off ( ) and wind up the power
cord ( ). Hold the plug in your hand while winding up so that the cable
does not thrash about and injure you.

Danger of injury!
Keep the appliance out of the reach of children.

Never store the appliance next to heat sources (e.g.stoves or radiators).
Avoid direct sunlight. Store the appliance and accessories in a cool, dry
place where it does not take up too much space (Figures 36 – 40).

If you intend to store the appliance for a long time, empty and cle an the
dust container and its filter elements ZChapter 3.1, ‘Emptying the dust
container and cleaning the motor protection filters’.

39

40

3.4 Spare parts and accessories

The following accessories and spare parts can be reordered: Accessory parts and spare parts can be reordered through

Item number Description

2224001 Filter set consisting of:

1 dual motor protection filter (Fig. 20) +
1 exhaust filter (Fig. 33)

2200004 Filter unit (Fig. 23) consisting of:

1 filter screen +
1 filter cup

M203-5 1 parquet brush

ZPage 46, ‘International Service’

Only use original spare parts from the scope of delivery or those that
you have purchased by reordering.

M219 1 mini-turbo brush “Fellino”
M221 1 midi-turbo brush
M232 1 long, flexible crevice nozzle

M236-1 1 hard floor nozzle

14

4 Troubleshooting and technical data

WARNING:

NOTE:

4 Troubleshooting and technical data

4.1 Before you send in the appliance

Danger of injury! Never use a defective appliance! Always switch off the
appliance and disconnect it from the mains before starting troubleshoot­ing.

Before contacting us or even sending the appliance to us, use the table to
check whether you can correct the problem yourself.

Problem Possible cause / solution

The cleaning
results are
unsatisfac­tory in spite
of the appli­ance work­ing correctly.

The bypass vent (Fig. 15) is open.
Close the bypass vent (Fig. 15).

The attached nozzle is unsuitable.
Change the nozzle, ZChapter 2.1, ‘Assemble appliance
and adjust nozzles to surface’.

The collar brush of the floor nozzle is not in a position
appropriate to the type of floor (Figures 7 – 8).
Adjust the position of the collar brush to the type of floor
using the floor nozzle switch (Figures 7 – 8).

The dust container is full.
Empty and clean the dust container ZChapter 3.1,

‘Emptying the dust container and cleaning the motor
protection filters’.

The filters are dirty.
Clean the filters, ZChapter 3.1, ‘Emptying the dust con-

tainer and cleaning the motor protection filters’ that is
ZChapter 3.2, ‘Cleaning / changing the exhaust filter’.

Problem Possible cause / solution

Cleaning /
emptying
display lights
up (Fig. 16).

The vacuum
cleaner
stops sud­denly.

The dust container is full.
Empty and clean the dust container ZChapter 3.1,

‘Emptying the dust container and cleaning the motor
protection filters’.

The filters are dirty.
Clean the filters, ZChapter 3.1, ‘Emptying the dust con-
tainer and cleaning the motor protection filters’ or
ZChapter 3.2, ‘Cleaning / changing the exhaust filter’.

Nozzle, telescopic tube or suction hose is blocked.
Remove the obstruction. If necessary, use a long wood­en stick (e.g. a broomstick) to do this.

The overheating protection has tripped (possibly due to
blocked suction channels, filters, or similar).

1. Switch the appliance off and pull the plug out of the
socket.

2. Remove the cause of overheating (e.g. by disas­sembling telescopic tube and suction hose and re­moving the obstacle and/or cleaning filters).

3. Wait approx. 45 minutes until the appliance has
cooled off.

4. After the appliance has cooled off, you may switch it
on again.

GB

Nozzle, telescopic tube or suction hose is blocked.
Remove the obstruction. If necessary, use a long wood­en stick (e.g. a broomstick) to do this.

4.2 Warranty

The statutory warranty regulations in accordance with the EU Directive
1999/44/EC apply.

4.3 Disposal

Dispose of the appliance in compliance with the environmental
protection laws of your country. Electrical waste may not be dis­posed of together with domestic waste. Use local old-appliance
collection points instead.

4.4 Technical data

Type of appliance : bagless cylinder vacuum cleaner
Model name : Rebel 24
Model number : DD2224 [-0/-1/.../-8/-9]
Voltage : 220-240 V ~, 50/60 Hz
Power : 700 W

If you cannot solve the problem following these instructions, contact our
customer services (ZPage 46, ‘International Service’).

In non-EU countries the minimum requirements of the warranty in the re­spective country apply.

The filters are made from environment-friendly materials. You can dispose
of these — as opposed to the appliance — in your domestic waste unless
you have cleaned up substances that are prohibited from disposal in this
way.

Maximum usable volume of the
dust container

Power cord length : approx. 6 m
Weight : approx. 4.5 kg

: approx. 1.8 litres

Technical and design specifications
may be changed in the course of contin­uous product improvement.
© Royal Appliance International GmbH

15
